РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ CTB6250B BEKO

Предупреждение а опас- ност от токов удар.

Реф. к-во продуктови части

2.3 Технически спецификации

Тип корпус	СТВ 6250 W/B/X	СТВ 9250 X
L1	510	810

Затварящ елемент

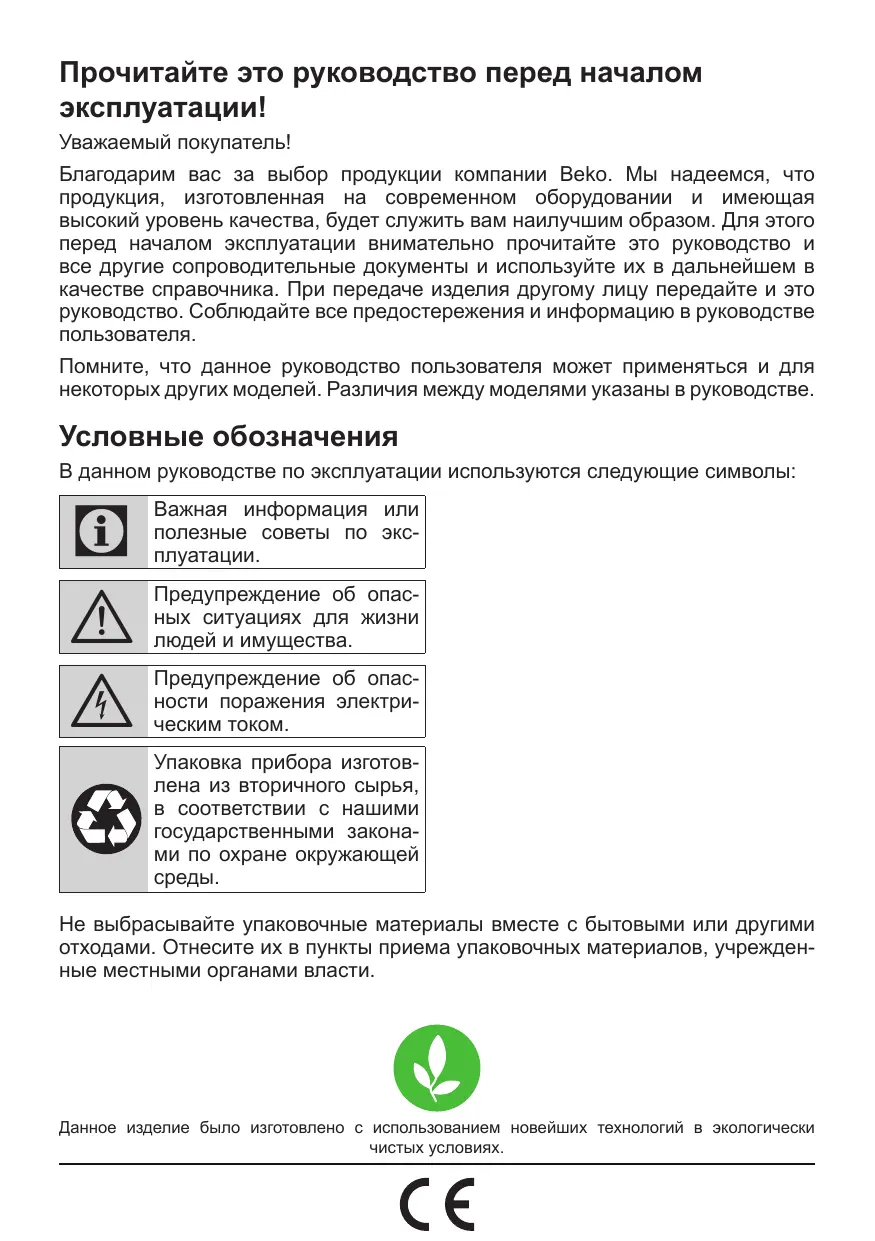

Прочитайте это руководство перед началом эксплуатации!

Уважаемый покупатель!

Благодарим вас за выбор продукции компании Веко. Мы надеемся, что продукция, изготовленная на современном оборудовании и имеющая высокий уровень качества, будет служить вам наилучшим образом. Для этого перед началом эксплуатации внимательно прочитайте это руководство и все другие сопроводительные документы и используйте их в дальнейшем в качестве справочника. При передаче изделия другому лицу передайте и это руководство. Соблюдайте все предостережения и информацию в руководстве пользователя.

Помните, что данное руководство пользователя может применяться и для некоторых других моделей. Различия между моделями указаны в руководстве.

Условные обозначения

В данном руководстве по эксплуатации используются следующие символы:

Важная информация или полезные советы по эксплуатации.

Предупреждение об опасных ситуациях для жизни людей и имущества.

Предупреждение об опасности поражения электрическим током.

Упаковка прибора изготовлена из вторичного сырья, в соответствии с нашими государственными законами по охране окружающей среды.

Не выбрасывайте упаковочные материалы вместе с бытовыми или другими отходами. Отнесите их в пункты приема упаковочных материалов, учрежденные местными органами власти.

Данное изделие было изготовлено с использованием новейших технологий в экологически чистых условиях.

1

Важные инструкции по технике безопасности и защите окружающей среды

Данное руковод- ство по эксплуата- ции распространя- ется на несколько исполнений это- го устройства. Следовательно, вам может встре- титься описание отдельных ком- плектующих, кото- рые не относятся к вашей модели.

1.1 Установка

• Производитель не несет ответственности за любые повреждения, возникшие в результате неправильного использования или неправильной установки.

• Минимальное безопасное расстояние между плитой и вытяжкой составляет 650 мм (некоторые модели могут быть установлены ниже, см. пункты, касающиеся рабочих размеров и установки).

• Убедитесь, что напряжение сети соответствует указанному на табличке, прикрепленной к внутренней стороне вытяжки.

• Для приборов класса I, убедиться в том, что бытовая питающая сеть обеспечивает заземление.
• Соедините вытяжку с вытяжным каналом с помощью трубы диаметром не менее 120 мм. Труба должна быть как можно короче.
• Не соединяйте вытяжку с вытяжными каналами, содержащими продукты горения (котлы, камины и т.д.).
• При использовании вытяжки в сочетании с неэлектрическим оборудованием (например, газовыми приборами), необходимо обеспечить достаточную вентиляцию помещения, чтобы предотвратить обратный поток выхлопных газов.

1

Важные инструкции по технике безопасности и защите окружающей среды

На кухне должно быть отверстие для непосредственного контакта с внешней средой, чтобы через него поступал чистый воздух.

1.2 Эксплуатация

Вытяжка разработана исключительно для бытового применения с целью устранения запахов от готовящейся пищи.

• Никогда не используйте вытяжку ни для каких целей, кроме тех, ради которых она была разработана.

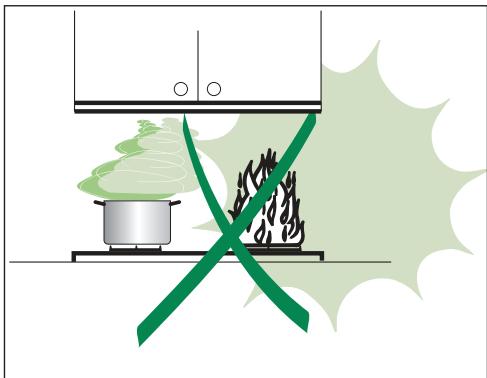

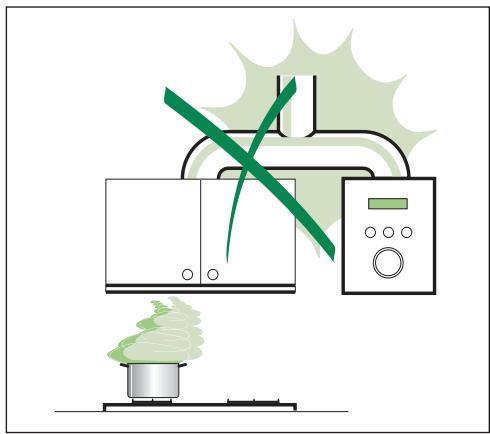

• Никогда не оставляйте сильное пламя под работающей вытяжкой.

• Отрегулируйте интенсивность пламени, чтобы оно покрывало лишь дно кастрюли. Убедившись в том, что пламя не выходит на стороны кастрюли.

• Во время использования фритюрниц их необходимо держать под постоянным присмотром: сильно нагретое масло может загореться.

• Вытяжку запрещено использовать детям и лицам, не имеющим представления о порядке ее правильной эксплуатации.

Важные инструкции по технике безопасности и защите окружающей среды

1.3 Техническое обслуживание

• Отсоедините или отключите прибор от электрической сети перед проведением любых работ по техническому обслуживанию.
• Через указанные периоды времени выполняйте чистку и/или замену фильтров (из-за опасности их возгорания).
• Вытяжку следует мыть тканью, смоченной в растворе нейтрального моющего средства.

Важные инструкции по технике безопасности и защите окружающей среды

1.4 Соответствие Директиве ЕС об утилизации электрического и электронного оборудования (WEEE) и утилизация вышедшего из употребления оборудования:

Данное изделие соответствует Директиве ЕС об утилизации электрического и электронного оборудования (2012/19/EU). Данное изделие имеет маркировку, указывающую на утилизацию его как электрического и электронного оборудования (WEEE).

Это изделие произведено из высококачественных деталей и материалов, которые подлежат повторному использованию и переработке. Поэтому не выбрасывайте изделие с обычными бытовыми отходами после завершения его эксплуатации. Его следует сдать в соответствующий центр по утилизации электрического и электронного оборудования. О местонахождении таких центров вы можете узнать в местных органах власти.

Соответствие Директиве ЕС об ограничении содержания вредных веществ (RoHS):

Приобретенное вами изделие соответствует Директиве ЕС о правилах ограничения содержания вредных веществ (2011/65/EU). Оно не со- держит вредных и запрещенных материалов, указанных в Директиве.

1.5 Информация об упаковке

Упаковка прибора изготовлена из вторичного сырья, в соответствии с нашими государственными законами об охране окружающей среды. Не выбрасывайте упаковочные материалы вместе с бытовыми или другими отходами. Отнесите их в пункты приема упаковочных материалов, утвержденные местными органами власти.

2 Характеристики

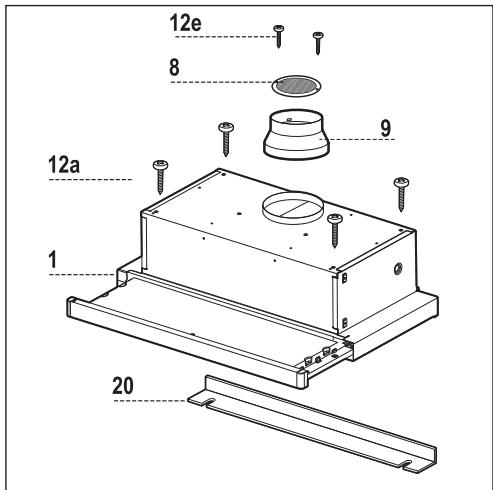

2.1 Компоненты

Код Кол-во Компоненты устройства

1 1 Корпус вытяжки, в комплекте: элементы управления, индикатор, воздуходув, фильтры

8 1 Нарпавляющая решетка воздуховыпускного отверстия

9 1 Фланец-редуктор ∅ 150–120 мм

20 1 Запорный элемент

Код Кол-во Крепежные элементы

12a 4 Винты 4,2 x 44,4

12e 2 Винты 2,9 x 9,5

Кол-во Документация

1 Инструкцию по ксплуатации

12e 8 9 12a 1 20

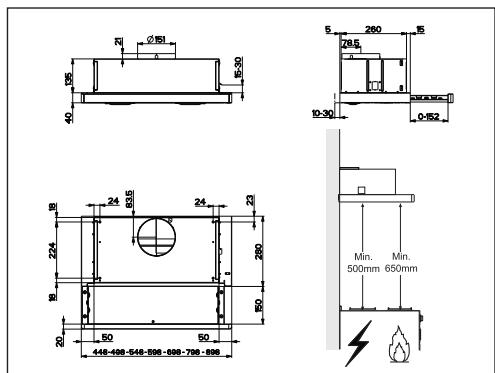

2.2 Размеры

21 Ø161 135 40 85-90 5 260 78.5 10-30 0-152 24 53.6 24 23 260 19 224 19 18 20 50 50 448-400-548-500-500-700-800 Min. 500mm Min. 650mm

2 Характеристики

2,3. Технические характеристики

	СТВ 6250 W	СТВ 6250 В	СТВ 6250 Х/ХН	СТВ 9250 Х/ХН
Ширина	598 мм			898 мм
Глубина	175 мм.
Высота	280 мм.
Напряжение сети	220–240 В, 50–60 Гц
Управление	3 позиции
Мощность всасывания	420 м3/час
Мощность двигателя	140 Вт
Мощность ламп освещения	2X28 Вт
Диаметр трубы воздуховы-пускного отверстия	120-150 мм.
Масса нетто	7,6 кг			9,3 кг
Брутто	8,5 кг			10,5 кг
Цвет	Белый	Черный	Нерж.	Нерж.

Значения, указанные на маркировке электроприбора или в сопроводительных документах к нему, получены в лабораторных условиях согласно требованиям соответствующих стандартов. Фактические данные могут быть иными в зависимости от режима эксплуатации электроприбора и условий окружающей среды.

3 Установка

3.1 Высверливание опорной поверхности и крепление вытяжки

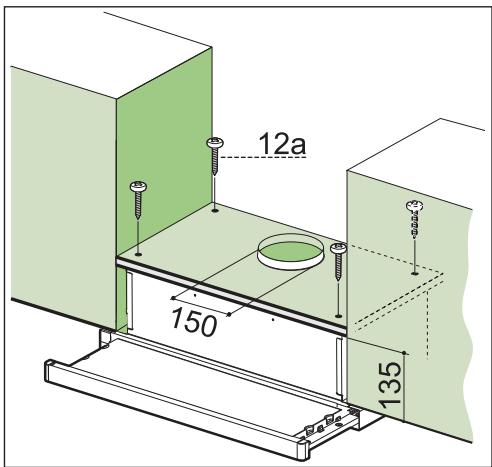

Крепление на винты

• Опорная поверхность вытяжки должна располагаться на 135 мм выше нижней поверхности стенки.
• Высверлите отверстия в опоре ∅ 4,5 мм, руководствуясь приведенным примером.
• Вырежьте отверстие ∅ 150 мм в опорной поверхности, руководствуясь приведенным примером.
• Зафиксируйте вытяжку с помощью 4-х винтов 12а (4,2 x 44,4), которые входят в комплект поставки.

12a 150 135

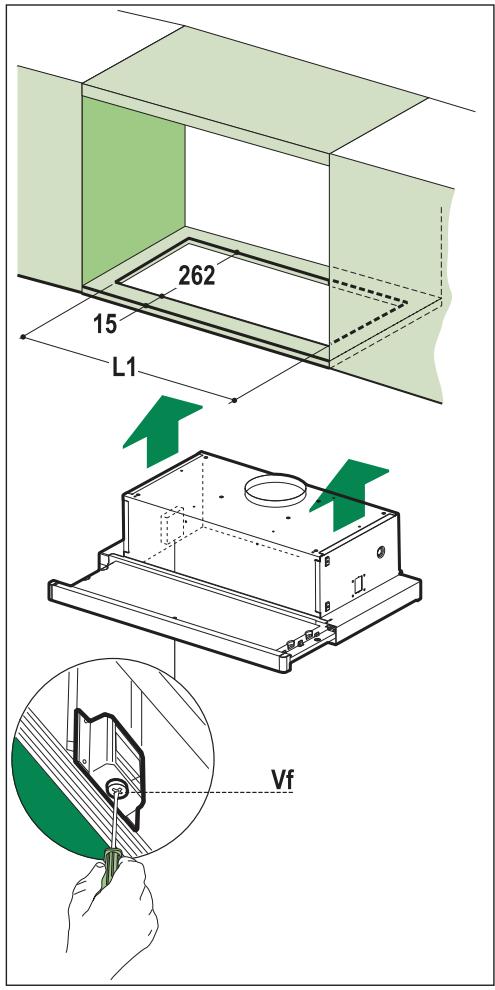

Крепление на защелки

• Возможна установка вытяжки непосредственно на нижней поверхности стенки с помощью защелкивающихся боковых опор.

• Вырежьте подходящее отверстие на нижней поверхности стенки, как показано на иллюстрации.

• Вставьте вытяжку и доведите ее до положения, в котором боковые опоры со щелчком становятся на место.

• Зафиксируйте вытяжку, затянув с нижней стороны винты крепления Vf.

262 15 L1 Vf

Тип вытяжки	СТВ 6250 W/B/X	СТВ 9250 X
L1	510	810

3 Установка

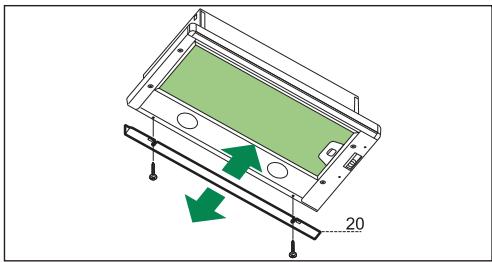

Запорный элемент

- Пространство между краем вытяжки и задней стенкой можно закрыть элементом 20, который входит в комплект поставки, с помощью винтов, прилагающихся для этой цели.

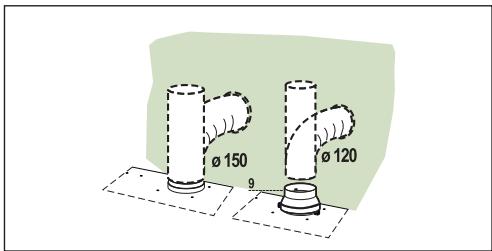

3.2.1 Канальное исполнение системы отвода воздуха

При монтаже канального исполнения подключите вытяжку к вытяжному каналу с помощью гибкой или жесткой трубы ∅ 150 или 120 мм (по усмотрению лица, выполняющего монтаж).

• Для подключения воздуховода ∅ 120 мм вставьте фланец-редуктор 9 в выпускное отверстие корпуса вытяжки.
• Зафиксируйте трубу в нужном положении с помощью подходящих хомутов (не входят в комплект поставки).

- Снимите угольные фильтры.

Ø 150 Ø 120 9

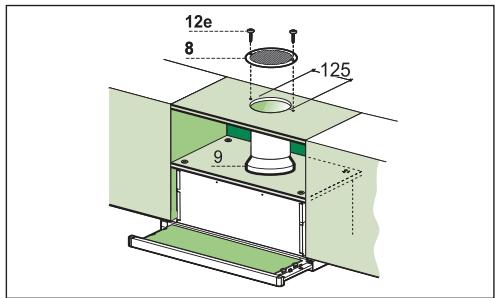

3.2.2 Рециркуляционное исполнение воздуховыпускного отверстия

• Вырежьте отверстие ∅ 125 мм в любой полке, которая располагается над вытяжкой.
  • Вставьте фланец-редуктор 9 в выпускное отверстие корпуса вытяжки.
• Соедините фланец с выпускным отверстием на полке поверх вытяжки с помощью гибкой или жесткой трубы ∅120 мм.
• Зафиксируйте трубу в нужном положении с помощью подходящих хомутов (не входят в комплект поставки).
• Зафиксируйте решетку воздуховы- пускного отверстия 8 на рециркуляци- онном воздуховыпускном отверстии с помощью 2-х винтов 12е (2,9 x 9,5), входящих в комплект поставки.
• Убедитесь, что установлены фильтры с наполнением из активированного угля.

12e 8 125 9

3.2.3 Подключение к сети

• Подключите вытяжку к сети с помощью двухполюсного выключателя с контактным зазором не менее 3 мм.
• После установки вытяжки, при первом открывании скользящей каретки, энергично потяните ее до щелчка.

L M - V DC-NP

M-V L

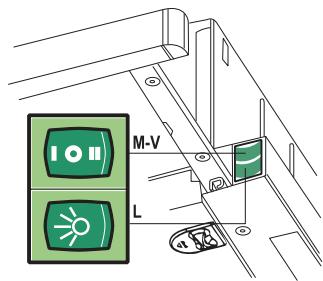

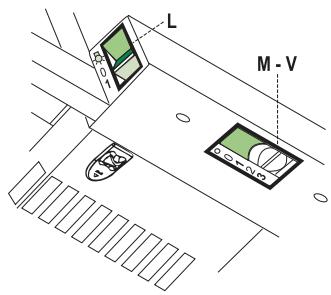

4.1 Панель управления

L	Освещение	Выключатель освещения
M	Двигатель	Выключатель двигателя вытяжки
V	Скорость	Регулятор скорости работы вытяжки1. Низкая скорость используется для создания тихого непрерывного потока воздуха в случае образования небольшого количества пара.2. редняя скорость используется в большинстве случаев и является оптимальной по соотношению воздушный поток/шум.3. Максимальная скорость используется при образовании большого количества пара в течение длительного времени.

L	Освещение	Выключатель освещения
M	Двигатель	Выключатель двигателя вытяжки
V	Скорость	Регулятор скорости работы вытяжки1. Низкая скорость используется для создания тихого непрерывного потока воздуха в случае образования небольшого количества пара.2. Средняя скорость используется в большинстве случаев и является оптимальной по соотношению воздушный поток/шум.

5 Техническое обслуживание

5.1 Фильтры-жироуловители

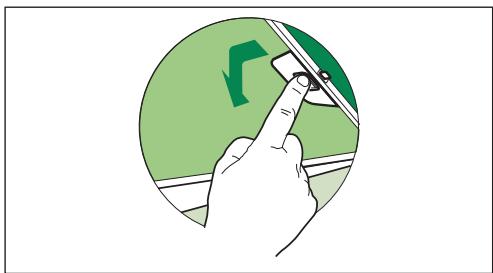

5.1.1 Очистка металлических автономных фильтровжироуловителей

• Необходимо очищать фильтры каждые 2 месяца или чаще, если вытяжка используется особенно интенсивно. Фильтры можно мыть в посудомоечной машине.
• Вытяните скользящую всасывающую панель.
• После отсоединения соответствующих крепежных элементов по очереди извлеките фильтры.
• Помойте фильтры, не допуская их изгиба. Перед установкой фильтры необходимо высушить. (Цвет поверхности фильтра может изменяться с течением времени, но это не влияет на производительность).
• При установке фильтров убедитесь, что ручка видна снаружи.
• Закройте скользящую всасывающую панель.

5.2 Угольный фильтр (рециркуляционное исполнение)

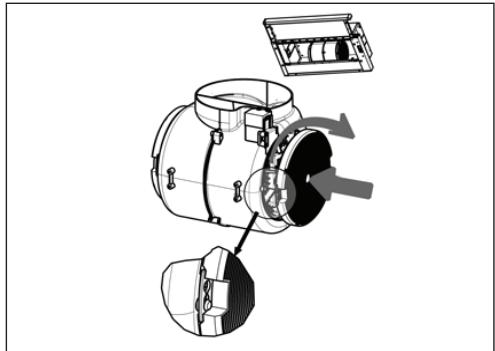

5.2.1 Замена угольных фильтров

Внимание! Перед заменой фильтра для устранения запахов отключите освещение и подождите, пока лампы не остынут.

• Эти фильтры нельзя мыть и невозможно восстановить. Они должны заменяться каждые четыре месяца или чаще, если используются особенно интенсивно.
• Вытяните скользящую всасывающую панель.
• Снимите фильтры-жироуловители.
• Снимите угольный фильтр посредством выкручивания крепежных крюков.
• Установите на крюках новый фильтр.
• Замените фильтры-жироуловители.
• Закройте скользящую всасывающую панель.

5 Техническое обслуживание

5.3 Освещение

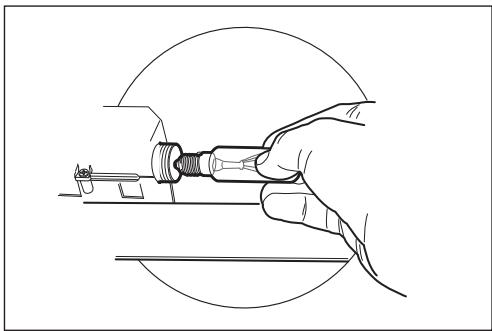

5.3.1 Замена лампы освещения

Лампа мощностью 28 Вт

• Снимите металлические фильтрыжироуловители.
• Выкрутите лампы и замените их на новые с такими же характеристиками.
• Установите металлические фильтры-жироуловители.
