Tip produs	Hotă aspirantă/filtrantă
Marcă	BEKO
Model	CTB6250B
Lățime	598 mm
Adâncime	175 mm
Înălțime	280 mm
Greutate netă	7,6 kg
Greutate brută	8,5 kg
Culoare	Negru
Alimentare electrică	220-240 V, 50-60 Hz
Putere de aspirare	420 m³/h
Puterea motorului	140 W
Iluminare	2 becuri de 28 W fiecare
Număr de viteze	3 (minimă, medie, maximă)
Tip comandă	Butoane mecanice (L, M, V)
Diametru conductă evacuare aer	120-150 mm
Filtre antigrăsime	Metalice, lavabile (recomandat mașina de spălat vase)
Filtru anti-odor (opțional)	Carbon activ, nespălabil, de înlocuit la 3-4 luni
Instalare	Sub dulap de perete, versiune aspirantă sau filtrantă
Distanță minimă față de plita de gătit	650 mm (cu excepția cazului în care se indică altfel)
Funcții	Iluminare, aspirare, 3 viteze
Întreținere și curățare	Curățați filtrele antigrăsime la fiecare 2 luni; înlocuiți filtrul de carbon la 3-4 luni; suprafața exterioară cu lavetă umedă și detergent neutru
Siguranță	Nu flambați sub hotă, nu lăsați flăcări libere, deconectați înainte de întreținere

Întrebări frecvente - CTB6250B BEKO

Care este distanța minimă între hotă și plita de gătit?

Distanța minimă de siguranță este de 650 mm pentru plite, cu excepția cazului în care se indică altfel în instrucțiunile specifice ale producătorului plitei.

Cum se instalează hota în versiunea aspirantă?

Conectați hota la o conductă de evacuare a aerului folosind un tub rigid sau flexibil cu diametrul de 120 sau 150 mm. Utilizați flanșa de reducere dacă este necesar. Asigurați-vă că traseul conductei este cât mai scurt posibil și nu depășește 0,04 mbar depresiune.

Cum se instalează hota în versiunea filtrantă (recirculare)?

Faceți o gaură de 125 mm în dulapul de deasupra hotei. Introduceți flanșa de reducere pe ieșirea hotei, conectați cu un tub de 120 mm la gaură și fixați grila orientată furnizată pe ieșirea aerului recirculat. Asigurați-vă că filtrele cu carbon activ sunt montate.

Cum se curăță filtrele antigrăsime metalice?

Filtrele antigrăsime pot fi spălate în mașina de spălat vase sau manual. Se recomandă curățarea lor la fiecare 2 luni, sau mai des în cazul utilizării intensive. Lăsați-le să se usuce complet înainte de remontare.

Când trebuie înlocuit filtrul cu carbon activ?

Filtrul cu carbon activ nu se spală și trebuie înlocuit la fiecare 3 până la 4 luni, sau mai frecvent dacă hota este foarte utilizată. Este disponibil ca opțiune.

Cum se înlocuiește becul hotei?

Opriți iluminarea și așteptați ca becurile să se răcească. Scoateți filtrele antigrăsime metalice, deșurubați becurile vechi și înlocuiți-le cu altele noi de aceleași caracteristici (2 x 28 W). Remontați filtrele.

Ce fac dacă hota nu funcționează?

Verificați mai întâi alimentarea electrică (siguranță, întrerupător). Asigurați-vă că ștecărul este bine conectat. Dacă problema persistă, contactați serviciul de asistență tehnică.

Pot folosi hota fără filtru de carbon?

Da, dacă hota este instalată în versiune aspirantă (evacuare în exterior), filtrele de carbon nu sunt necesare. În versiunea filtrantă, sunt indispensabile.

Hota este potrivită pentru utilizarea deasupra unei plite pe gaz?

Da, dar respectați distanța minimă de 650 mm și asigurați o ventilație suficientă a încăperii (depresiune max 0,04 mbar). Reglați flăcările astfel încât să nu depășească fundul vaselor.

Cum se întreține suprafața exterioară a hotei?

Folosiți o lavetă umedă și un detergent lichid neutru. Nu utilizați produse abrazive sau corozive. Uscați cu o lavetă moale.

MANUAL DE UTILIZARE CTB6250B BEKO

Vă rugăm să citiți mai întâi acest manual de utilizare!

Stimate client,

Vă mulțumim pentru că ați ales un produs Beko. Sperăm să obțineți cele mai bune rezultate de la produsul dumneavoastră, care este fabricat la o calitate înaltă folosind tehnologii performante. În acest scop, vă rugăm să citiți în întregime acest manual de utilizare și toate celelalte documente însoțitoare înainte de a utiliza produsul și să le păstrați pentru a le consulta pe viitor. Dacă transmiteți produsul altei persoane, oferiți-i și manualul de utilizare. Respectați toate avertismentele și informațiile din manualul de utilizare.

Rețineți că acest manual de utilizare este valabil și pentru alte modele. Diferențele dintre modele vor fi identificate în manual.

Semnificația simbolurilor

În acest manual de utilizare sunt folosite următoarele simboluri:

Informații importante sau sfaturi utile privind utilizarea.

Avertisment privind punerea în pericol a vieții sau a bunurilor materiale.

Avertisment privind șocuri electrice.

Ambalajele produsului sunt produse din materiale reciclabile, conform reglementărilor noastre naționale de mediu.

Ambalajele nu trebuie aruncate împreună cu gunoiul menajer sau de alt tip. Duceți-le la punctele de colectare a ambalajelor amenajate de autoritățile locale.

Acest produs a fost fabricat folosind cele mai recente tehnologii, protejând mediul înconjurător.

1

Instrucțiuni importante referitoare la siguranță și la mediul înconjurător

Instrucțiunile de utilizare sunt valabile pentru mai multe versiuni ale acestui aparat. Este posibil așadar să găsiți descrieri ale unor funcții care nu sunt valabile pentru aparatul dvs.

1.1 Instalare

• Producătorul nu își asumă răspunderea pentru daunele provocate de instalarea incorectă sau inadecvată.
• Distanța minimă de siguranță dintre partea superioară a mașinii de gătit și hota cu extracție este de 650 mm (unele modele pot fi instalate mai jos, consultați paragrafele privind dimensiunile de lucru și instalarea).
• Verificați dacă tensiunea prizei este identică cu tensiunea indicată pe plăcuța de identificare montată în interiorul hotei.
• Pentru aparate clasa I, verificați dacă instalația electrică de la domiciliu garantează împământarea adecvată.
• Conectați ventilatorul la calea de evacuare printr-o conductă cu diametrul de minim 120 mm. Ruta către calea de evacuare trebuie să fie cât mai scurtă.

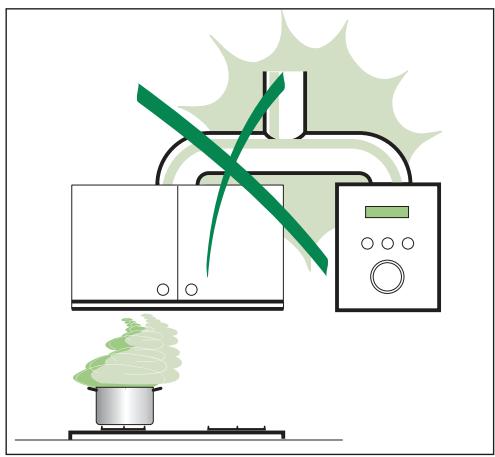

• Nu conectați hota cu extracție la căi de evacuare prin care circulă gaze arse (de la boilere, șeminee etc.).
• Dacă hota cu extracție este folosită cu aparate care nu folosesc electricitate (de ex. aparate pe gaz), în încăpere trebuie asigurat un debit de aer suficient, care să prevină revenirea gazelor arse. Bucătăria trebuie să aibă un orificiu care să comunice direct cu exteriorul pentru a garanta intrarea aerului curat.

1.2 Utilizare

Hota cu extrație a fost proiectată exclusiv pentru utilizarea în mediu casnic în scopul eliminării mirosurilor din bucătărie.

• Nu folosiți niciodată plita în alte scopuri decât cele pentru care a fost proiectată.

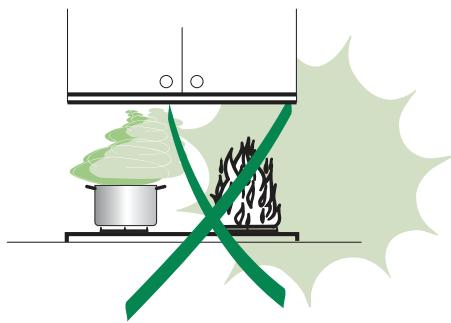

• Nu lăsați niciodată flacăra descoperită la intensitate mare sub hotă când aceasta funcționează.

1

Instrucțiuni importante referitoare la siguranță și la mediul înconjurător

• Reglați intensitatea flăcării astfel încât să atingă doar baza cratiței, fără să ajungă pe laturi.
• Friteuzele trebuie supravegheate permanent în timpul folosirii: uleiul încins se poate aprinde.
• Hota nu trebuie folosită de copii sau persoane neinformate cu privire la utilizarea corectă.

• Opriți sau scoateți din priză aparatul înainte de a efectua lucrări de întreținere.
• Curățați și/sau înlocuiți filtrele la intervalul specificat (pericol de incendiu).
• Curățați hota cu o cârpă umedă și cu detergent lichid neutru.

Instrucțiuni importante referitoare la siguranță și la mediul înconjurător

1.4 Conformitate cu Directiva WEEE și depozitarea la deșeuri a produsului uzat:

Acest produs respectă Directiva UE WEEE (2012/19/UE). Produsul este marcat cu un simbol de clasificare pentru deșeuri electrice și electronice (WEEE).

Acest produs a fost fabricat folosind piese și materiale de înaltă calitate, care pot fi refolosite și reciclate. Nu depozitați produsul uzat împreună cu gunoiul menajer la sfârșitul duratei sale de funcționare. Duceți-l la un centru de colectare pentru reciclarea echipamentelor electrice și electronice. Luați legătura cu autoritățile locale pentru a afla informații despre aceste centre de colectare.

Conformitate cu Directiva RoHS:

Produsul pe care l-ați achiziționat respectă Directiva UE RoHS (2011/65/UE). Nu conține materiale dăunătoare și interzise specificate în Directivă.

1.5 Informații despre ambalaj

Ambalajul produsului este fabricat din materiale reciclabile conform Legislației Naționale. Ambalajele nu trebuie aruncate împreună cu gunoiul menajer sau alt tip. Duceți-le la punctele de colectare destinate ambalajelor amenajate de către autoritățile locale

2 Caracteristici

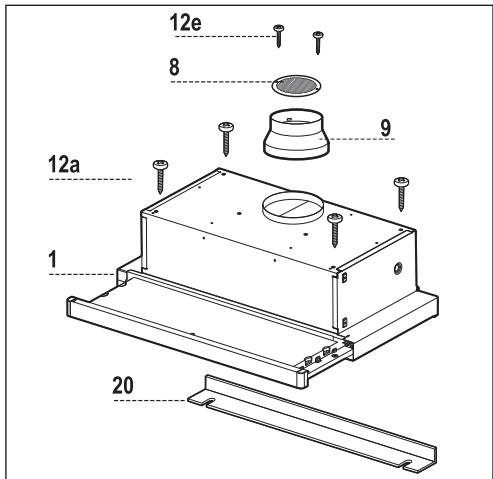

2.1 Componente

Ref. Cant. Componente produs

1	1	Carcasă hotă, inclusiv: comenzi,lampă, ventilator, filtre
8	1	Grilă ieșire direcțională aer
9	1	Flanșă de reductie ø 150-120 mm
20	1	Element de închidere

Ref. Cant. Componente instalare

12a	4	Şuruburi 4,2 x 44,4
12e	2	Şuruburi 2,9 x 9,5
	Cant.	Documentatie
	1	Manual cu instrucțiuni

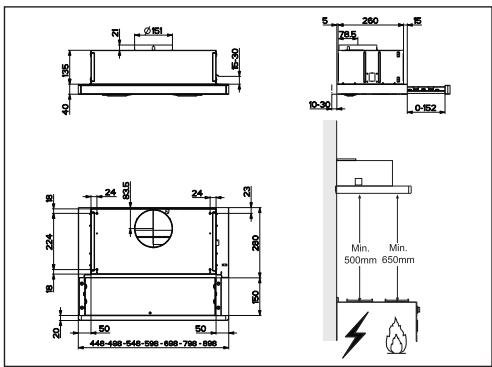

2.2 Dimensiuni

2 Caracteristici

2.3 Specificații tehnice

	CTB 6250 W	CTB 6250 B	CTB 6250 X/XH	CTB 9250 X/XH
Lățime	598 mm			898 mm
Adâncime	175 mm
Înălțime	280 mm
Tensiune de alimentare	220 - 240 V, 50-60 Hz
Comandă	3 poziții
Putere de aspirare	420 m3/h
Putere motor	140 W
Putere lampă	2X28 W
Diametru conductă evacuare aer	120-150 mm
Greutate netă	7,6 kg			9,3 kg
Greutate brută	8,5 kg			10,5 kg
Culoare	Alb	Negru	Inox	Inox

Simbolurile de pe produs sau valorile prezentate în alte documente furnizate cu produsul reprezintă valorile obținute sub condiții de laborator conform standardelor relevante. Aceste valori pot varia conform utilizării produsului și condițiilor ambientale.

3 Instalare

3.1 Găurirea suprafeței de susținere și montarea hotei

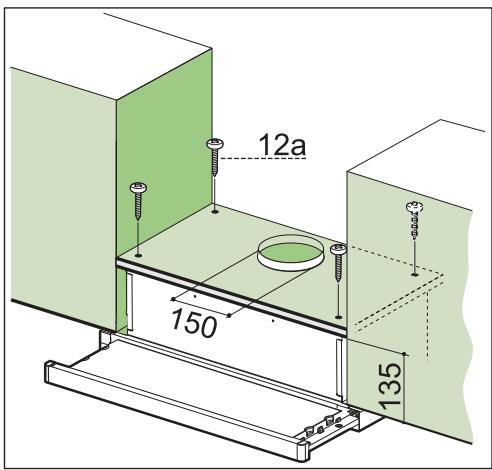

Montarea șuruburilor

• Suprafața de susținere a hotei trebuie să fie la 135 mm distanță de suprafața inferioară a dulapurilor de perete.
• Găuriți suprafața de susținere cu un burghiu Ø 4,5 mm, folosind șablonul de găurire inclus.
• Tăiați un orificiu Ø 150 mm pe suprafața de susținere, folosind șablonul de găurire inclus.
• Fixați-o cu cele 4 șuruburi 12a (4,2 x 44,4) furnizate.

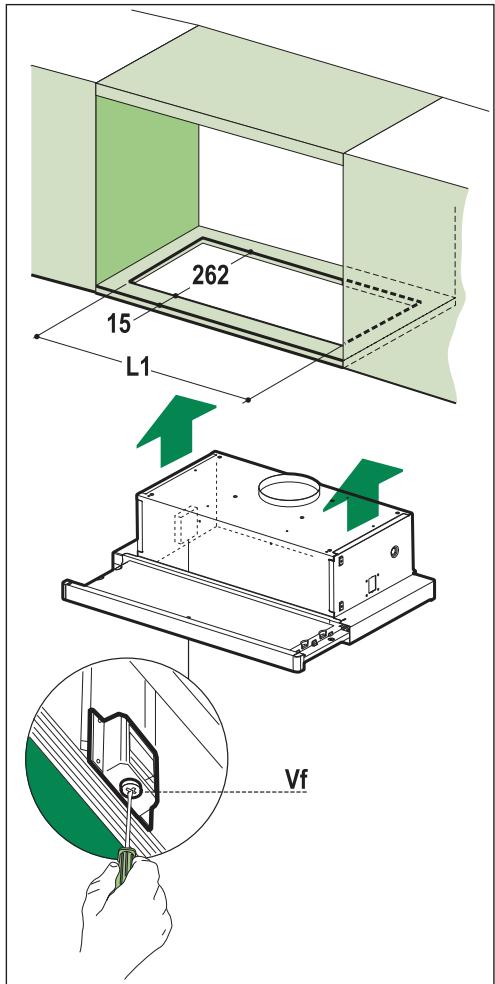

Montarea cu cleme

• Hota poate fi montată direct pe suprafața inferioară a dulapurilor de perete folosind suportii laterali cu cleme.
• Tăiați un orificiu în partea inferioară a dulapului de perete, conform ilustrației.
• Introduceți hota până când suporții laterali se fixează.
• Fixați hota strângând şuruburile Vf de sub aceasta.

Tip hotă	CTB 6250 W/B/X	CTB 9250 X
L1	510	810

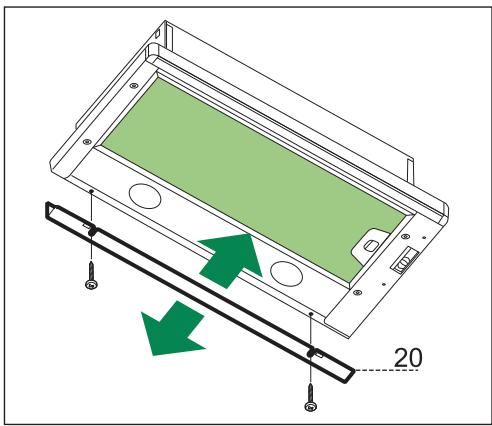

Element de închidere

- Spațiul dintre marginea hotei și peretele din spate poate fi închis montând elementul 20 furnizat și fixându-l cu şuruburile incluse.

3 Instalare

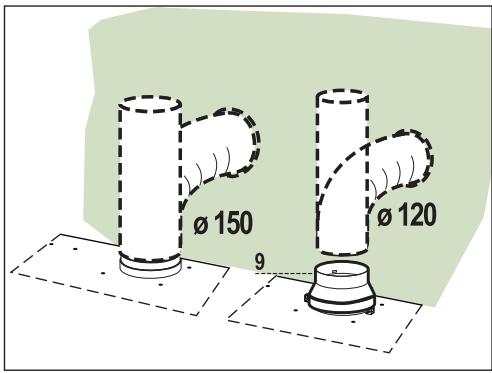

3.2.1 Sistem de evacuare a aerului cu conductă

La instalarea versiunii cu conductă, conectați hota la horn printr-o conductă flexibilă sau rigidă 0 150 sau 120 mm, la alegerea instalatorului.

• Pentru a monta un racord de evacuare a aerului ø 120 mm, introduceti flança de reductie 9 în orificiul de evacuare al hotei.
• Fixați conducta folosind coliere corespunzătoare (nu sunt furnizate).
• Demontați eventualele filtre din carbon.

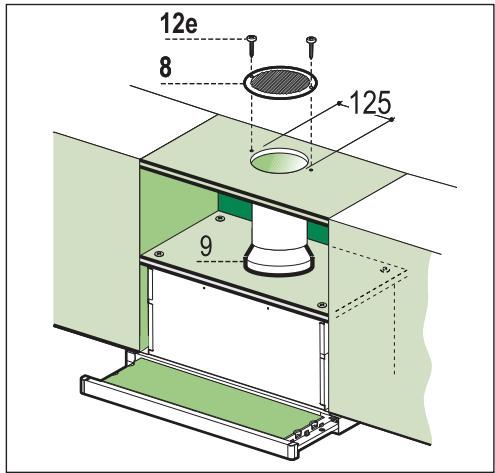

3.2.2 Versiunea cu orificiu de recirculare a aerului

• Tăiați un orificiu ø 125 mm în eventualele rafturi de deasupra hotei.
• Introduceți flanșa de reducție 9 în orificiul de evacuare al hotei.
• Conectați flanșa la orificiul raftului de deasupra hotei folosind o conductă flexibilă sau rigidă ø120 mm.
• Fixați conducta folosind coliere corespunzătoare (nu sunt furnizate).
• Fixați grila de evacuare a aerului 8 pe orificiul de recirculare a aerului folosind cele 2 șuruburi 12e (2,9 x 9,5) furnizate.
• Asigurați-vă că filtrele din carbon activ sunt introduse.

• Conectați hota la priză printr-un întrerupător bipolar cu distanța dintre contacte de minim 3mm.
• Când deschideți elementul glisant pentru prima dată după instalarea hotei, trageți-l rapid în afară până când auziți un clic.

4 Utilizare

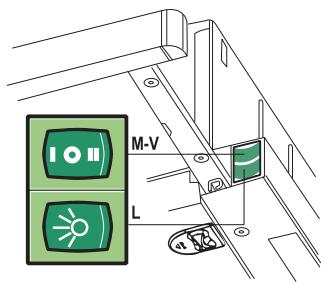

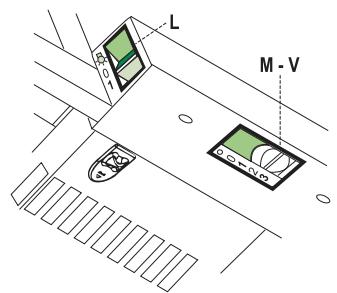

4.1 Panou de comandă

L	Lampă	Pornește și oprește sistemul de iluminare
M	Motor	Pornește și oprește motorul ventilatorului
V	Viteză	Reglează viteza ventilatorului:1. Viteză redusă, folosită pentru ventilarea continuă și silențioasă în cazul unei cantități reduce de vapori din gătit.2. Viteză medie, adecvată pentru majoritatea situațiilor, oferind un raport optim între debitul de aer și nivelul de zgomot.3. Viteză maximă, folosită pentru eliminarea cantităților mari de vapori din gătit, inclusiv pe perioade lungi

L	Lampă	Pornește și oprește sistemul de iluminare
M	Motor	Pornește și oprește motorul ventilatorului
V	Viteză	Reglează viteza ventilatorului:1. Viteză redusă, folosită pentru ventilarea continuă și silențioasă în cazul unei cantități reduce de vapori din gătit.2. Viteză medie, adecvată pentru majoritatea situațiilor, oferind un raport optim între debitul de aer și nivelul de zgomot.

5 Întreținere

5.1 Filtre de grăsime

5.1.1 Filtre de grăsime metalice, rigide și lavabile

• Filtrele trebuie curățate la fiecare 2 luni, sau mai frecvent în cazul utilizării intense a hotei. Filtrele pot fi spălate în mașina de spălat vase.
• Trageți în afară panoul glisant de aspirare.
• Demontați filtrele unul câte unul, după deconectarea elementelor de fixare ale acestora.
• Spălați filtrele, având grijă să nu le îndoiți. Lăsați-le să se usuce înainte de a le monta la loc. (Culoarea suprafeței filtrului se poate schimba în timp, însă acest lucru nu afectează eficiența filtrului).
• La remontarea filtrelor, asigurați-vă că mânerul este vizibil în exterior.
• Închideți panoul glisant de aspirare.

5.2 Filtru din carbon (versiunea cu recirculare)

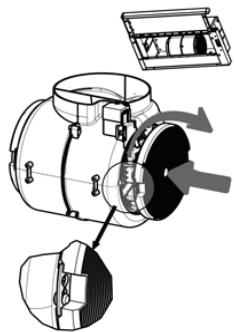

5.2.1 Înlocuirea filtrelor din carbon

Avertisment: Stingeți luminile și așteptați ca becurile să se răcească înainte de a schimba filtrul dezodorizat.

- Aceste filtre nu sunt lavabile și nu pot fi regenerate, fiind necesară înlocuirea lor la intervale de aproximativ patru luni sau mai frecvent în cazul utilizării intense.

• Trageți în afară panoul glisant de aspirare.
• Demontați filtrele de grăsime.
• Demontați filtrul din carbon uzat desfăcând cârligele de fixare.
• Montați filtrul nou agățându-l în suportul său.
• Montați la loc filtrele de grăsime.
• Închideți panoul glisant de aspirare.

5.3.1 Schimbarea becului

Bec de 28W

• Demontați filtrele metalice de grăsime.
• Deșurubați becurile și înlocuiți-le cu becuri noi cu aceleași caracteristici.
• Montați la loc filtrele metalice de grăsime.
