C6MEY2 - Píla HiKOKI - Bezplatný návod na obsluhu

Typ produktu	Kotúčová píla
Značka	HiKOKI
Model	C6MEY2
Menovité napätie	230 V~
Príkon	1050 W
Voľnobežné otáčky (režim výkon)	4500 min⁻¹
Voľnobežné otáčky (tichý režim)	2000 min⁻¹
Hĺbka rezu pri 90°	66 mm
Hĺbka rezu pri 45°	46 mm
Hĺbka rezu pri -5°	57 mm
Hmotnosť (podľa EPTA 01/2014)	2,9 kg
Priemer kompatibilného kotúča	162 mm až 165 mm
Elektronické funkcie	Mäkký štart, ochrana proti preťaženiu a prehriatiu, voľba režimu (výkon/tichý)
Osvetlenie	Integrovaná LED
Brzda	Elektrická brzda
Spodná ochrana	Spodný kryt s automatickým zasúvaním
Prípojka na odsávanie	Dýza na zber prachu
Dodávané príslušenstvo	Dlhé vodidlo, vodidlo, fluorová doska, nástrčný kľúč, kotúč
Odporúčaná údržba	Pravidelné čistenie spodného krytu a krytu, kontrola skrutiek, brúsenie alebo výmena kotúča
Hladina akustického výkonu	106 dB(A)
Hladina akustického tlaku	95 dB(A)
Vibrácie (rezanie kartonu)	a_h = 2,0 m/s², K = 1,5 m/s²
Trieda ochrany	Trieda II (dvojitá izolácia)
Vyhovujúce normy	EN62841-1, EN62841-2-5, EN55014-1/-2, EN61000-3-2/-3

Často kladené otázky - C6MEY2 HiKOKI

Aký priemer kotúča môžem použiť na kotúčovej píle HiKOKI C6MEY2?

Používajte len kotúče s priemerom medzi 162 mm a 165 mm. Skontrolujte, či stredový otvor zodpovedá otvoru píly.

Ako nastaviť hĺbku rezu?

Uvoľnite páku hĺbky rezu (3), nastavte základňu na požadovanú hĺbku (max. 66 mm pri 90°), potom páku utiahnite. Uistite sa, že pod obrobkom vyčnieva menej ako jeden zub kotúča.

Čo robiť, ak sa kotúč zasekne počas rezania?

Okamžite uvoľnite spúšť a držte pílu nehybne v obrobku, kým sa kotúč úplne nezastaví. Neodstraňujte pílu, kým sa kotúč otáča. Zistite príčinu zaseknutia (tupý kotúč, nesprávne upevnenie atď.) a pred opätovným spustením ju odstráňte.

Ako zmeniť režim otáčok (výkon/tichý)?

Stlačte prepínač voľby režimu (26), keď je píla zapojená a hlavný vypínač je stlačený. Indikátor (27) sa rozsvieti v tichom režime. V tichom režime sú maximálne otáčky znížené na 2000 ot/min pre tichšiu prevádzku.

Ako udržiavať spodný kryt?

Pravidelne kontrolujte, či sa spodný kryt pohybuje voľne a okamžite sa zatvára. Na čistenie priestoru medzi krytom a krytom prevodovky, ako aj otočnej časti, použite suchý vzduchový pištoľ. Noste okuliare a protiprachovú masku.

Môžem použiť pílu na rezanie kovu alebo muriva?

Nie, táto píla je určená výhradne na rezanie dreva. Nepoužívajte brúsne kotúče ani nevhodné čepele. Vždy používajte kotúč v súlade s normou EN847-1.

Čo znamená blikanie indikátora LED?

Indikátor LED bliká, aby signalizoval aktivovanú ochranu. Rýchle blikanie (0,1 s zapnuté/0,1 s vypnuté) = ochrana proti preťaženiu. Pomalé blikanie (0,5 s/0,5 s) = ochrana proti prehriatiu. V oboch prípadoch uvoľnite spúšť a odstráňte príčinu.

Ako zabrániť spätnému rázu píly?

Držte pílu pevne oboma rukami, postavte sa na stranu kotúča, správne podoprite veľké obrobky, používajte ostré kotúče a pevne utiahnite blokovacie páky. Nenúťte rez a nevyťahujte pílu počas chodu.

Aký typ predlžovacieho kábla použiť vonku?

Použite predlžovací kábel vhodný do exteriéru s dostatočným prierezom pre príkon nástroja (1050 W). Ak je použitie vo vlhkom prostredí nevyhnutné, použite napájanie chránené prúdovým chráničom (RCD).

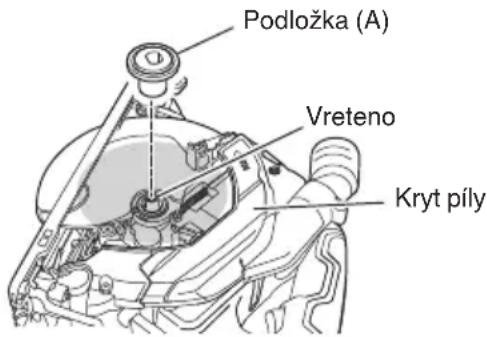

Ako vyčistiť vnútro krytu píly?

Odpojte nástroj a vyberte kotúč. Na odstránenie pilín a nečistôt použite suchú handričku alebo stlačený vzduch. Nepoužívajte agresívne rozpúšťadlá. Namontujte kotúč späť podľa pokynov na uťahovanie.

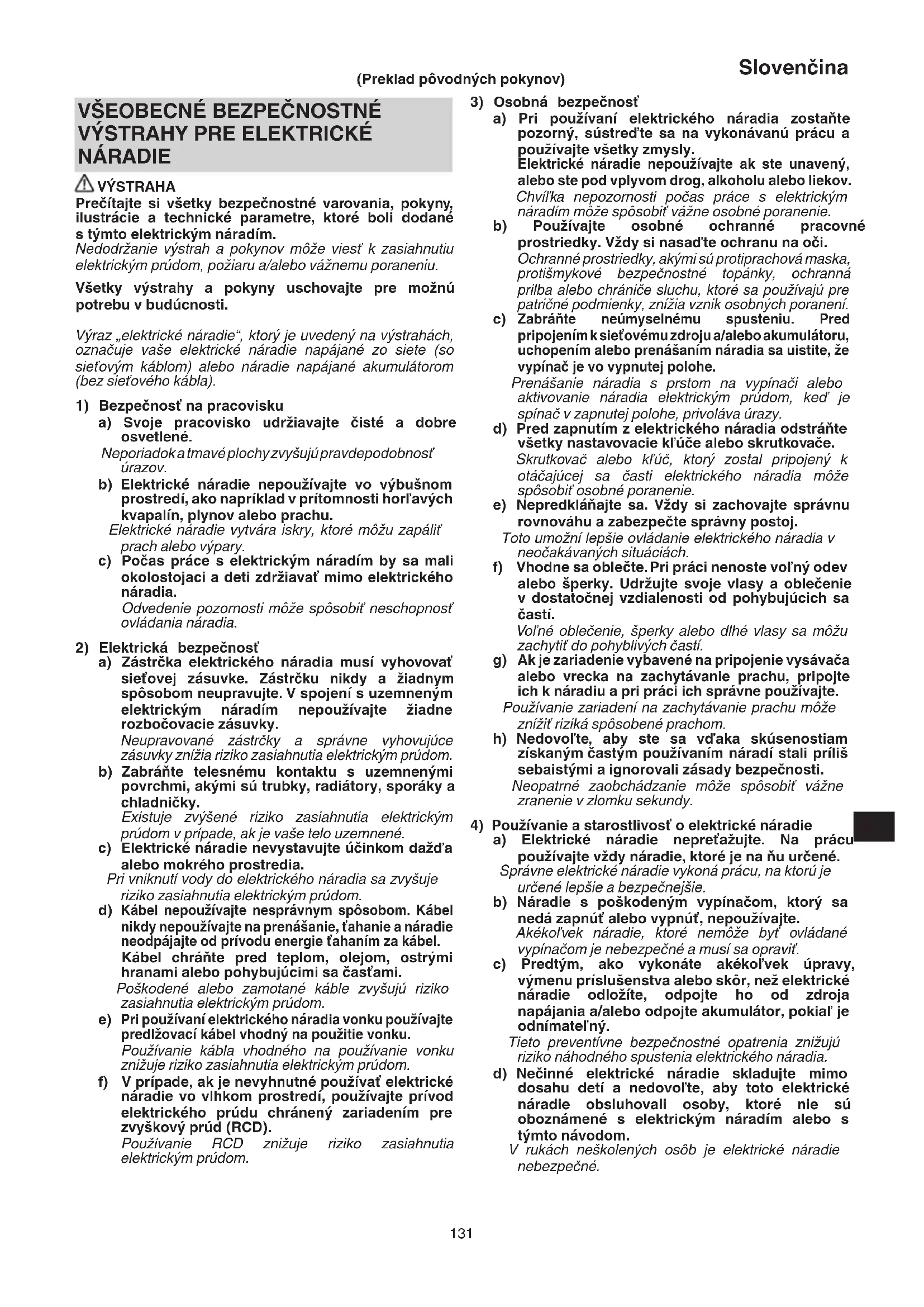

NÁVOD NA OBSLUHU C6MEY2 HiKOKI

Prečítajte si všetky bezpečnostné varovania, pokyny, ilustrácie a technické parametre, ktoré boli dodané s týmto elektrickým náradím.

Nedodržanie výstrah a pokynov môže viest' k zasiahnutiu elektrickým prúdom, požiaru a/alebo vážnemu poraneniu.

Všetky výstrahy a pokyny uschovajte pre možnú potrebu v budúcnosti.

Výraz „elektrické náradie“, ktorý je uvedený na výstrahách, označuje vaše elektrické náradie napájané zo siete (so sieťovým káblom) alebo náradie napájané akumulátorom (bez sieťového kabla).

Neporiadok a tmavé plochy zvyšujú pravdepodobnosť úrazov.

b) Elektrické náradie nepoužívajte vo výbušnom prostredí, ako napríklad v prítomnosti horl'avých kvapalín, plynov alebo prachu.

Elektrické náradie vytvára iskry, ktoré môžu zapálit' prach alebo výpary.

c) Počas práce s elektrickým náradím by sa mali okolostojaci a deti zdržiavať mimo elektrického náradia.

Odvedenie pozornosti môže spôsobit' neschopnost' ovládania náradia.

a) Zástrčka elektrického náradia musí vyhovovať sieťovej zásuvke. Zástrčku nikdy a žiadnym spôsobom neupravujte. V spojení s uzemneným elektrickým náradím nepoužívajte žiadne rozbočovacie zásuvky.

Neupravované zástrčky a správne vyhovujúce zásuvky znížia riziko zasiahnutia elektrickým prúdom.

b) Zabráňte telesnému kontaktu s uzemnenými povrchmi, akými sú trubky, radiátory, sporáky a chladničky.

Existuje zvýšené riziko zasiahnutia elektrickým prúdom v prípade, ak je vaše telo uzemnené.

c) Elektrické náradie nevystavujte účinkom dažďa alebo mokrého prostredia.

Pri vniknutí vody do elektrického náradia sa zvyšuje riziko zasiahnutia elektrickým prúdom.

d) Kábel nepoužívajte nesprávnym spôsobom. Kábel nikdy nepoužívajte na prenášanie, tahanie a náradie neodpájate od prívodu energie tahaním za kábel.

Kábel chráněte pred teplom, olejom, ostrými hranami alebo pohybujúcimi sa častami.

Poškodené alebo zamotané káble zvyšujú riziko zasiahnutia elektrickým prúdom.

e) Pri používaní elektrického náradia vonku používajte predlžovací kábel vhodný na použitie vonku.

Používanie kábla vhodného na používanie vonku znižuje riziko zasiahnutia elektrickým prúdom.

f) V prípade, ak je nevyhnutné používať elektrické náradie vo vlhkom prostredí, používajte prívod elektrického prúdu chránený zariadením pre zvyškový prúd (RCD).

Používanie RCD znižuje riziko zasiahnutia elektrickým prúdom.

a) Pri používaní elektrického náradia zostaněte pozorný, sústred'te sa na vykonávanú prácu a používajte všetky zmysly.

Elektrické náradie nepoužívajte ak ste unavený, alebo ste pod vplyvom drog, alkoholu alebo liekov.

Chvíl'ka nepozornosti počas práce s elektrickým náradím môže spôsobit vážne osobné poranenie.

b) Používajte osobné ochranné pracovné prostriedky. Vždy si nasad'te ochranu na oči.

Ochranné prostriedky, akými sú protiprachová maska, protišmykové bezpečnostné topánky, ochranná prilba alebo chrániče sluchu, ktoré sa používajú pre patričné podmienky, znížia vznik osobných poranení.

c) Zabráňte neúmyselnému spusteniu. Pred pripojením k sietovému zdroju a/alebo akumulátoru, uchopením alebo prenášaním náradia sa uistite, že vypínač je vo vypnutej polohe.

Prenášanie náradia s prstom na vypínači alebo aktivovanie náradia elektrickým prúdom, ked' je spínač v zapnutej polohe, privoláva úrazy.

d) Pred zapnutím z elektrického náradia odstránte všetky nastavovacie klúče alebo skrutkovače.

Skrutkovač alebo kl'úč, ktorý zostal pripojený k otáčajúcej sa časti elektrického náradia môže spôsobit osobné poranenie.

e) Nepredkláňajte sa. Vždy si zachovajte správnu rovnováhu a zabezpečte správny postoj.

Toto umožní lepšie ovládanie elektrického náradia v neočakávaných situáciách.

f) Vhodne sa oblečte. Pri práci nenoste vol'ný odev alebo šperky. Udržujte svoje vlasy a oblečenie v dostatočnej vzdialenosti od pohybujúcich sa častí.

Voľné oblečenie, šperky alebo dlhé vlasy sa môžu zachytit do pohyblivých častí.

g) Ak je zariadenie vybavené na pripojenie vysávača alebo vrecka na zachytávanie prachu, pripojte ich k náradiu a pri práci ich správne používajte.

Používanie zariadení na zachytávanie prachu môže znížit' riziká spôsobené prachom.

h) Nedovol'te, aby ste sa vd'aka skúsenostiam získaným častým používaním náradí stali príliš sebaistými a ignorovali zásady bezpečnosti.

Neopatrné zaobchádzanie môže spôsobit' vážne zranenie v zlomku sekundy.

4) Používanie a starostlivost' o elektrické náradie

a) Elektrické náradie nepreťažujte. Na prácu používajte vždy náradie, ktoré je na ňu určené.

Správne elektrické náradie vykoná prácu, na ktorú je určené lepšie a bezpečnejšie.

b) Náradie s poškodeným vypínačom, ktorý sa nedá zapnút alebo vypnút, nepoužívajte.

Akékol'vek náradie, ktoré nemôže byt' ovládané vypínačom je nebezpečné a musí sa opraviť.

c) Predtým, ako vykonáte akékol'vek úpravy, výmenu príslušenstva alebo skôr, než elektrické náradie odložíte, odpojte ho od zdroja napájania a/alebo odpojte akumulátor, pokial' je odnímatel'ný.

Tieto preventívne bezpečnostné opatrenia znižujú riziko náhodného spustenia elektrického náradia.

d) Nečinné elektrické náradie skladujte mimo dosahu detí a nedovol'te, aby toto elektrické náradie obsluhovali osoby, ktoré nie sú oboznámené s elektrickým náradím alebo s týmto návodom.

e) Vykonávajte údržbu elektrického náradia a príslušenstva. Skontrolujte nesprávne centrovanie alebo zablokovanie pohyblivých častí, poškodenie častí, alebo akékol'vek iné okolnosti, ktoré by mohli ovplyvnit činnosť elektrického náradia. V prípade poškodenia musíte dat' elektrické náradie pred d'alším použitím opravit'.

Mnohé nehody sú spôsobené práve nesprávne udržiavaným elektrickým náradím.

f) Rezný nástroj udržiavajte ostrý a čistý.

Správne udržiavaný rezný nástroj s ostrými britmi je menej náchylný na zablokovanie a je l'ahšie ovládatel'ný.

g) Elektrické náradie, príslušenstvo, brity náradia atd'. používajte v súlade s týmito pokynmi a berte do úvahy pracovné podmienky a charakter vykonávanej práce.

Používanie elektrického náradia na iné, než určené činnosti môže viest' k vzniku nebezpečných situácií.

h) Rukoväte a uchopovacie povrchy uchovávajte v suchu, čistote a neznečistené olejmi a mazivom.

Klzké rukoväte a uchopovacie povrchy neumožňujú bezpečnú manipuláciu a ovládanie náradia v neočakávaných situáciách.

5) Servis

a) Servis na svojom elektrickom náradí nechajte vykonávať len kvalifikovaným personálom a pri použití jedine originálnych náhradných dielov.

Zabráňte prístupu detí a nezainteresovaných osób.

Ked' náradie nepoužívate, mali by ste ho uložit' mimo dosahu detí a nezainteresovaných osôb.

BEZPEČNOSTNÉ UPOZORNENIA PRE VŠETKY PÍLY

Proces rezania

a) NEBEZPEČENSTVO: Ruky udržujte mimo reznej oblasti a čepele. Druhú ruku majte na pomocnej rukoväti alebo kryte motora.

Ak pílu držíte obidvomi rukami, nemôžu sa porezať o čepel'.

b) Nesiahajte pod obrobok.

Pod obrobkom by ste mali vidieť menej, ako celý zub zo zubov na čepeli.

d) Obrobok pri rezaní nikdy nedržte rukami alebo nad nohou. Obrobok pripevnite k pevnej ploche.

Je dôležité, aby ste obrobok správne podopreli, aby ste minimalizovali vystavenie tela, uviaznutie čepele alebo stratu kontroly.

e) Elektrický nástroj držte za izolované povrchy na uchopenie, ak vykonávate činnosť, kedy sa môže dostat’ rezný nastroj do kontaktu so skrytou kabelázou alebo vlastným káblom.

Pri kontakte so „živým“ vodičom môžu byť kovové časti elektrického nástroja vystavené prúdu a mohli by operátorovi spôsobit’ poranenie elektrickým prúdom.

f) Pri rezaní vždy používajte chránič pri rezaní alebo vodítko rovného okraja.

Týtmo sa vylepší presnosť rezu a znižuje šanca na uviaznutie čepele.

g) Vždy používajte čepele správnej veľkosti a tvaru (diamantové verzus okrúhle).

Čepele, ktoré nezodpovedajú montážnemu technickému vybaveniu píly, nebudú pri otáčaní vycentrované, čo spôsobí stratu kontroly.

h) Nikdy nepoužívajte poškodené alebo nesprávne podložky alebo skrutky čepele.

Podložky a skrutky čepele boli špeciálne skonštruované pre vašu pílu kvôli optimálnemu výkonu a bezpečnosti pri prevádzke.

Príčiny spätného nárazu a príslušné varovania

- spätný náraz je náhla reakcia na zovretú, zaseknutú alebo nevyrovnanú čepel' píly, ktorá spôsobí nekontrolované zodvihnutie píly od obrobku smerom k operátorovi,

- ked' je čepel' pritlačená alebo pevne zaseknutá uzatvorením rezu, zastaví sa a reakcia motora poháňa jednotku rýchlo späť k operátorovi,

- ak sa čepel' prekrúti alebo je nevyrovnaná v reze, zuby na zadnej strane čepele sa môžu zabodnút do horného povrchu dreva, čo spôsobí vylezenie čepele z rezu a odskočenie smerom k operátorovi.

Výsledkom spätného nárazu píly je nesprávne použitie a/ alebo nesprávny prevádzkový postup alebo podmienky a môžete sa mu vyhnúť, ak budete dodržiavať nižšie uvedené bezpečnostné opatrenia.

a) Udržujte pevné uchopenie obidvomi rukami na píle a ruky majte tak, aby odolali silám spätného nárazu. Svoje telo držte na ktorejkoľvek strane kotúča, ale nie v priamej línii s kotúčom.

Spätný náraz môže spôsobit odskočenie pily. Ak vykonáte správne opatrenia, môžete ovládať sily spätného nárazu.

b) Ak sa kotúč zachytáva alebo z nejakého dôvodu prerušuje rez, uvol'nite spúšťač a podržte píku bez pohybu v materiáli, až kým sa kotúč úplne nezastaví. Nikdy sa nepokúšajte odstrániť pílu z obrobku ani pílu net'ahajte dozadu, kým je kotúč v pohybe, pretože by sa mohol vyskytnút spätný náraz.

Vyšetrite a vykonajte nápravné činnosti na eliminovanie príčiny zachytávania kotúča.

c) Pri reštartovaní píly v obrobku vycentrujte kotúč píly v reze tak, aby neboli v materiáli zasunuté zuby. Ak sa kotúč zachytí, môže sa po reštartovaní píly vysunút alebo spôsobit' spätný náraz z obrobku.

d) Podoprite vel'kými panelmi, aby ste minimalizovali nebezpečenstvo zaklinenia a spätného nárazu.

Veľké paneli majú tendenciu prehnutia sa pod vlastnou váhou. Podpory musia byť umiestnené pod panelom na obidvoch stranách, vedl’a línie rezu a blízko okraja panela.

e) Nepoužívajte tupé alebo poškodené kotúče.

Nenaostrené alebo nesprávne nastavené kotúče môžu produkovať tesný rez, čo môže spôsobit nadmerné trenie, zachytenie kotúča a spätný náraz.

f) Poistné páky híbky kotúča a nastavenia sklonu musia byť pred vykonaním rezu pevne zaistené a zabezpečené.

Ak sa nastavenie kotúča počas rezania posunie, môže spôsobit zachytenie a spätný náraz.

g) Pri rezaní do existujúcich stien alebo iných zakrytých miest bud'te mimoriadne opatrní.

Vyčnievajúci kotúč môže prerezať predmety, ktoré môžu spôsobit' spätný náraz.

Funkcia spodného krytu

a) Pred každým použitím skontrolujte správne uzatvorenie spodného krytu. Pílu nepoužívajte, ak sa dolný kryt nepohybuje vol'ne a ak sa nezatvorí okamžite. Dolný kryt nikdy nesvorkujte ani nepriväzujte v otvorenej polohe.

Pri náhodnom spadnutí píly sa môže dolný kryt ohnúť. Zodvihnite spolný kryt so zaťahovacou rukoväťou a uistite sa, že sa voľne otáča a nedotýka sa kotúča alebo inej časti a to vo všetkých uhloch a hĺbkach rezu.

b) Skontrolujte činnosť pružiny dolného krytu. Ak kryt a pružina nefungujú správne, musíte ich pred použitím nastaviť.

Dolný kryt môže fungovať 'pomaly z dôvodu poškodených dielov, lepkavých usadenín alebo nazbieraných nečistôt.

c) Dolný kryt môžete vtiahnut' manuálne len na špeciálne rezania, ako sú napríklad „ponorné rezy“ a „zložené rezy“. Dolný kryt zodvihnite vtiahnutím rukoväte a hned', ako kotúč vojde do materiálu, musíte dolný kryt uvol'nit'.

Pre všetky ostatné pílenia by mal dolný kryt fungovať automaticky.

Nechránený, vol'ný kotúč spôsobí pohyb píly dozadu a rozrezaním všetkého po ceste. Vezmite do úvahy, če po uvol'nené spínača kotúču nejaký čas trvá, kým sa zastaví.

ĎALŠIE BEZPEČNOSTNÉ VAROVANIA

1. Počas prevádzky si chráňte uši slúchadlami.
2. Používajte iba priemer britu, ktoré je uvedené na stroji.
3. Nepoužívajte žiadny abrazívny kotúč.
4. Nepoužívajte pílové kotúče, ktoré sú zdeformované alebo prasknuté.
5. Nepoužívajte pilové kotúče, ktoré sú vyrobené z vysokorýchlostnej ocele.
6. Nepoužívajte pílové kotúče, ktoré nevyhovujú technickým parametrom, ktoré sú popísanév v týchto pokynoch.

7. Pílové kotúče nezastavujte vyvíjaním bočného tlaku na disk.

8. Pílový kotúč vždy uderžujte ostrý.

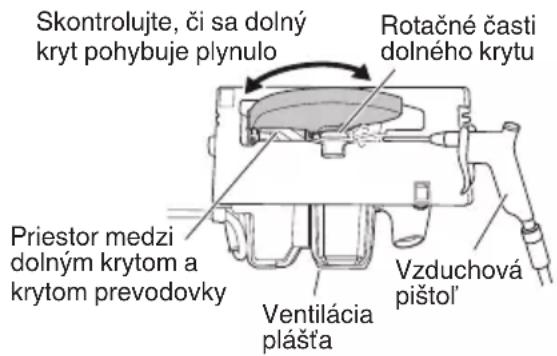

9. Skontrolujte, či sa dolný kryt pohybuje plynule a vol'ne.

10. Nikdy nepoužívajte kotúčovú pílu s upevneným dolným krytom v otvorenej polohe.

11. Skontrolujte, či zaťahovací mechanizmus systému krytu funguje správne.

12. Nikdy neprevádzkujte kotúčovú pílu s pílovým kotúčom otočeným smerom hore alebo na stranu.

13. Skontrolujte, či je materiál bez cudzích látok, ako sú napríklad kince.

14. Priemer pílových kotúčov by mal byť od 162 mm do 165 mm.

15. Pred vykonávaním akýchkoľvek úprav, servisných prác alebo údržby odpojte zástrčku zo zásuvky.

16. Dávajte pozor na spätný náraz brzdy. Táto kotúčová píla používa elektrickú brzdu, ktorá sa pri uvoľnení spínača zapne. Pretože dochádza k spätnému nárazu pri uvedení brzdy do činnosti, uistite sa, že hlavnú časť náradia držíte bezpečne.

17. Skontrolujte, či použitý zdroj napájania vyhovuje požiadavkám na napájanie, ktoré sú uvedené na typovom štítku výrobku.

18. Škontrolujte, či je vypínač v polohe OFF (VYP). Ak pripojíte zástrčku do zásuvky, keď je vypínač v polohe ON (ZAP), elektrické náradie začne okamžite fungovať, čo môže viest k vážnym nehodám.

19. Ak je pracovná oblast mimo zdroja napájania, použite predlžovací kábel s dostatočnou hrubosťou a menovitým výkonom. Predlžovací kábel by ste mali udržiavať čo najkratší.

20. Vyhýbajte sa rezaniu v takých prípadoch, kedy základňa nie je pripevnená k materiálu. Ak sa kotúč zachytáva alebo z nejakého dôvodu prerušuje rez, uvoľnite spúšťač a podržte pílku bez pohybu v materiáli, až kým sa kotúč úplne nezastaví. Nikdy sa nepokúšajte odstráníť pílu z obrobku ani ju neťahajte dozadu, kým je kotúč v pohybe, pretože by sa mohol vyskytnúť SPÄTNÝ NÁRAZ. Vyšetrite a vykonajte nápravné činnosti na eliminovanie príčiny zachytávania kotúča.

21. Vel'ké panely podoprite, aby ste, minimalizovali nebezpečenstvo zaklinenia a SPÄTNÉHO NÁRAZU. Vel'ké panely majú tendenciu prehnutia sa pod vlastnou váhou (Obr. 3). Podpory musia byť umiestnené pod panelom na obídvoch stranách, vedl'a línie rezu a blízko okraja panela, ako je to zobrazené na Obr. 2.

Pre minimalizovanie nebezpečenstva zaklinenia a spätného nárazu. Ak výkon rezania vyžaduje pozastavenie píly na obrobku, píla by mala spočinút na väčšej časti obrobku a menšiu časť treba odrezať.

1. Pri rezaní otvorov „Do vrecka“ do existujúcich stien alebo iných zakrytých miest bud’te mimoriadne opatrní. Vyčnievajúci kotúč môže prerezať predmety, ktoré môžu spôsobit SPÄTNY NÁRAZ.

NIKDY nedávajte ruku alebo prsty za pílu (Obr. 4). Ak nastane spätný náraz, píla môže l'ahko skočiť smerom dozadu cez vašu ruku a spôsobit tak vážne zranenie.

1. VÝSTRAHA: Dôležité je správne pridržanie obrobku a pevné držanie píly, aby ste predišli strate kontroly nad ňou, čo by mohlo spôsobit zranenie osôb. Obr. 5 zobrazuje typické podoprenie píly rukou.

2. Umiestnite širšiu časť základne píly na tú časť obrobku, ktorá je pevne podopretá, nie na časť, ktorá po vykonaní rezu odpadne. Ako napríklad Obr. 6 zobrazuje SPRÁVNE odrezanie konca dosky a Obr. 7 NESPRÁVNE. Ak je obrobok krátky či malý, svorka je dolu. NESKÚŠAJTE DRŽAŤ KRÁTKE ČASTI RUKOU!

3. Nikdy sa nepokúšajte píliť kotúčovou pílou vo zveráku v obrátenej polohe. Je to veľmi nebezpečné a môže to viest’ k vážnym nehodám (Obr. 8).

4. Pri použití vodidla sa nepokúšajte o šikmý rez, ktorý by umožnil, aby rezaný materiál prešiel medzi čepel' a vodiacu lištu. Mohlo by to spôsobit' zranenie. (Obr. 9, 10)

5. Ak páka ostane uvoľnená, môže dôjsť k vel'mi nebezpečnej situácii. Vždy ju dôkladne zasvorkujte. (Obr. 15)

6. Je vel'mi nebezpečné nechat túto krídlovú skrutku uvol'nenú. Vždy ju riadne zasvorkujte. (Obr. 25)

7. Pred rezaním zabezpečte materiál, ktorý idete rezať. Ak sa očakáva, že rezaný materiál bude generovať škodlivý/toxický prach skontrolujte, či je k výstupu prachu pevne pripojené prachové vrecko alebo príslušný systém na extrahovanie prachu.

Ak je k dispozícii, nasad'te si aj protiprachovú masku.

○ Pred spustením píly sa uistite, že pílový kotúč dosiahol plné otáčky.
○ Ak sa pílový kotúč zastaví alebo vydáva nenormálny zvuk počas prevádzky, okamžite vypnite vypínač.
○ Vždy dávajte potor, aby sa napájací kábel nedostal do blízkosti otáčajúceho pílového kotúča.
○ Používanie kotúčovej píly s pílovým kotúčom smerujúcim smerom hore alebo do boku je veľmi nebezpečné. Takýmto nezvyčajným aplikáciám sa musíte vyhnúť.
○ Pri rezaní materiálov si vždy nasad'te ochranné okuliare.

Ak svoje oči budete neustále vystavovať účinkom svetla, dôjde k poškodeniu vášho zraku.

Utrite všetky nečistoty alebo špinu prilepenú k šošovke LED svetla jemnou handričkou, pričom dávajte pozor, aby ste šošovku nepoškriabali.

Škrabance na šošovke LED svetla môžu spôsobit zníženie jasu.

1. Skontrolujte, či nie sú na kábli zárezy alebo škrabance.

2. Skontrolujte zovňajšok a zabezpečte, aby nebol poškodený.

3. Použite pílový kotúč, ktorý je určený na rezanie dreva.

Slovenčina

1. Použite pílový kotúč so zobrazenou rýchlostou otáčania, ktorá sa rovná alebo je vyššia ako rýchlost otáčania nástroja.
2. Používajte pílový list, ktorý vyhovuje norme EN847-1.
3. Dbajte na to, aby nedošlo k silným otrasom na prepínacom paneli, môže sa poškodit. Môže to viest' k t'ažkostiam.

NÁZVY DIELOV (Obr. 1–Obr. 28)

Nižšie sú zobrazené symboly, ktoré sa v prípade strojného zariadenia používajú. Pred použitím náradia sa oboznámte s významom týchto symbolov.

	C6MEY2: Kotúčová píla
	Aby sa znížilo riziko zranenia, musí si užívatel' prečítať návod na obsluhu.
	Vždy si nasad'te ochranu na oči.
	Vždy si nasad'te chrániče sluchu.
	Iba pre krajiny EÚElektrické náradie nelikvidujte spolu s domácim odpadom!Aby ste dodržali ustanovenia európskej smernice 2012/19/EÚ o odpadových elektrických a elektronických zariadeniach a jej implementáciu v zmysle národnej legislatívy, je potrebné elektrické náradie po uplynutí jeho doby životnosti separovať a doručit' na environmentálne prijatel'né miesto recyklovania.
V Menovité napätie
n_0	Vol'nobežné otáčky
	Zapnutie
	Vypnutie
	Odpojte zástrčku od elektrickej zásuvky
	Výstraha
	Prepínač vol'by režimu
	Spínač osvetlenia
	Zakázaná činnosť
	Náradie triedy II

ŠTANDARDNÉ PRÍSLUŠENSTVO

Okrem hlavnej jednotky (1 jednotka) obsahuje balenie príslušenstvo, ktoré je uvedené na strane 158.

Štandardné príslušenstvo podlieha zmenám bez predchádzajúceho oznámenia.

POUŽITIE

Rezanie rôznych typov dreva.

TECHNICKÉ PARAMETRE

Vzhl'adom na pokračujúci program výskumu a vývoja v spoločnosti HiKOKI si vyhradzujeme právo zmien tu uvedených technických parametrov bez predchádzajúceho upozornenia.

○ Ochrana proti preťaženiu

Táto ochranná funkcia vypne napájanie motora v prípade preťaženia motora alebo pri nápadnom spomalení rýchlosti otáčok počas prevádzky.

Ak bola funkcia proti preťaženiu aktivovaná, motor sa môže zastavit.

V takomto prípade uvol'nite vypínač na náradí a odstráňte príčinu preťaženia.

Táto ochranná funkcia vypne napájanie motora a zastaví prevádzku náradia v prípade prehriatia motora počas prevádzky.

Ak bola funkcia proti prehriatiu aktivovaná, motor sa môže zastaviť.

V takomto prípade uvol'nite vypínač náradia a nechajte ho chladnút niekoľko minút.

○ Funkcia prepínania rýchlosti otáčok (Režim výkonu/Tichý režim)

MONTÁŽ A OBSLUHA

Činnosť	Obrázok	Strana
Šikmé rezanie s použitím vodidla (+45° smer)	9	3
Šikmé rezanie s použitím vodidla (-5° smer)	10	3
Jemné doladenie rovnobežnosti strán základne a čepele	11	3
Jemné doladenie uhla sklonu (Ked' je 90°)	12	4
Jemné doladenie uhla sklonu (Ked' je 45°)	13	4
Jemné ladenie polohy vodiaceho prvku 14 5
Nastavenie reznej híbky	15 5
Línia rezu	16 5
Prevádzka spínača	17	5
O funkcii výberu režimu *1	18 5

Používanie LED kontrolky	19 5
Používanie držiaka kábla	20 6
Pripevnenie dlhého vodítka(predáva sa samostatne)	21	6
Pripevnenie vodítka	22 6
Pripevnenie fluórovej dosky(predáva sa samostatne)	23	6
Rezanie v pravých uhloch	24 6
Šikmé rezanie (+45° smer)	25 7
Šikmé rezanie (−5° smer)	26 7
Demontáž pílového listu	27 8
Montáž pílového listu	28 8
Výber príslušenstva	—	159

Tichý režim znižuje maximálny počet otáčok motora za minutu, čo umožnuje efektívne pracovať pri menšom hluku.

Ak sa počas prevádzky v tichom režime zvýši zaťaženie, tento sa automaticky zmení na režim výkonu.

Navyše, ak zaťaženie klesne, zariadenie sa automaticky vráti do tichého režimu.

Táto jednotka zachová režim, ktorý ste nastavili dokonca aj vtedy, ked' zapnete a vypnete spínač alebo odpojíte a pripojíte zástrčku.

VAROVNÉ SIGNÁLY LED SVETLA

Tento produkt obsahuje funkcie, ktoré sú určené na ochranu samotného nástroja. Ak sa niektorá z bezpečnostných funkcií spustí počas prevádzky po aktivácii spínača a 3 sekundy po jeho uvoľnení, LED svetlo bude blikat tak, ako je to uvedené v tabul’ke č.1. Ak sa spustí ktorákol’vek z bezpečnostných funkcií, okamžite uvoľnite prst zo spínača a postupujte podl’a pokynov uvedených pod nápravnymi opatreniami.

Tabul'ka 1

1. Kontrola pílového kotúča

Kedže otupenie nástroja zníži výkonnosť a spôsobuje poruchu motora, pílové kotúče naostrite alebo vymeňte hned', ako si všimnete opotrebovanie.

2. Kontrola montážnych skrutiek

Všetky montážne skrutky pravidelne kontrolujte a uistite sa, že sú riadne dotiahnuté. Ak je ktorákol'vek skrutka uvoľnená, okamžite ju dotiahnite. Nedodržanie tohto pokynu môže viest k vážnemu nebezpečenstvu.

3. Výmena napájacieho kábla

Ak je potrebné vymeniť napájací kábel, musí to urobiť výrobca alebo jeho zástupca, aby sa predišlo bezpečnostnému riziku.

Vinutie motora je dôležitou súčasťou tohto nástroja. Chráňte pred poškodením a dávajte pozor, aby nedošlo ku kontaktu s čistiacim olejom alebo vodou.

Po 50 hodinách používania vyčistite motor fúknutím suchého vzduchu vzduchovou pištol'ou do vetracích otvorov v kryte motora alebo iným nástrojom (Obr. 29).

Prach alebo hromadenie častíc v motore môže viest' k poškodeniu.

Vždy skontrolujte, či sa dolný kryt pohybuje hladko.

V prípade poruchy okamžite opravte dolný kryt.

Na čistenie a údržbu používajte vzduchovú pištol' alebo iné náradie na čistenie fúkaním a pomocou suchého vzduchu vyčistite priestor medzi dolným krytom a krytom prevodovky, rovnako ako aj rotačnú časť dolného krytu (Obr. 29).

Je to účinné na odstránenie hoblín alebo iných čiastočiek.

Hromadenie hoblín alebo iných čiastočiek okolo dolného krytu môže viest' k poruche alebo poškodeniu.

VARÓVANIE

Aby ste zabránili vdychovaniu prachu alebo podráždeniu očí, používajte pri používaní vzduchovej pištole alebo iného nástroja na čistenie dolného krytu, ventilačných otvorov alebo iných častí výrobku ochranné okuliare a masku proti prachu.

Skontrolujte, či sa dolný kryt pohybuje plynulo Rotačné časti dolného krytu Priestor medzi dolným krytom a krytom prevodovky Ventilácia plášťa Vzduchová pištol'

Obr. 29

6. Čistenie vnútornej strany krytu píly

Pravidelne kontrolujte a vyčistite tak, aby ste sa uistili, že sa piliny a ostatné zvyšky nezachytávajú vo vnútri krytu píly. Pri kontrole a čistení vždy odstráňte pílovú čepel'. (Obr. 30)

Ak sa elektrické náradie znečistí, utrite ho mäkkou, suchou tkaninou alebo tkaninou navlhčenou v mydlovej vode. Nepoužívajte chlórové rozpúšťadlá, benzín ani riedidlá na farby, pretože rozpúšťajú plasty.

8. Skladovanie

Pri skladovaní produktov a príslušenstva, ktoré nepoužívate sa vyhnite nasledovným miestam a skladujte ich na bezpečnom a suchom mieste.

POZNÁMKA

○ Neskladujte ich na miestach, kde na ne l'ahko dosiahnu deti alebo kde sa ich môžu l'ahko zmocnit.
○ Neskladujte ich na miestach, kde môže padať dážď, ako napríklad pod odkvapmi domu ani na vlhkých miestach.
○ Neskladujte ich na miestach, kde sa vyskytujú náhle zmeny vlhkosti ani na miestach s priamym slnečným žiarením.
○ Neskladujte ich na miestach, kde sa nachádzajú prchavé látky, pri których hrozí nebezpečenstvo požiaru alebo explózie.

UPOZORNENIE

V rámci prevádzkovania alebo údržby elektrického náradia je nutné dodržiavať bezpečnostné nariadenia a normy platné v patričnej krajine.

ZÁRUKA

Garantujeme, že elektrické náradie značky HiKOKI vyhovuje zákonným/národným nariadeniam. Táto záruka sa nevztahuje na poruchy alebo poškodenia, ktoré sú spôsobené nesprávnym používaním, zlým zaobchádzaním alebo štandardným opotrebovaním a odrením. V prípade reklamácie doručte elektrické náradie v nerozobratom stave spolu so ZÁRUČNÝM LISTOM, ktorý nájdete na konci tohto návodu na obsluhu, do autorizovaného servisného strediska spoločnosti HiKOKI.

Informácie ohľadne vzduchom prenášaného hluku a vibrácií

Namerané hodnoty boli stanovené podl'a normy EN62841 a deklarované podl'a ISO 4871.

Výsledné celkové hodnoty pre vibrácie (suma pre trojosový vektor) stanovené podľa EN62841.

Hodnota vibračných emisií a_h = 2,0 ~m / s^2

Deklarovaná hodnota vibrácií a deklarovaná hodnota emisií hluku boli namerané v súlade so štandardnou skúšobnou metódou a môže sa použiť na porovnanie jedného náradia s druhým.

Môžu ša použit' aj na predbežné určenie pôsobenia.

VÝSTRAHA

○ Vibrácie a emisia hluku pri skutočnom použití elektrického náradia sa môžu od deklarovanej celkovej hodnoty líšiť v závislosti od spôsobu použitia náradia, najmä od druhu spracovávaného obrobku; a
○ Význačte bezpečnostné opatrenia s ciel'om chránit obsluhu, ktoré sa zakladajú na odhade expozície v rámci skutočných podmienok používania (berúc do úvahy všetky súčasti prevádzkového cyklu, ako sú doby vypnutia náradia a doby vol'nobehu náradia, ktoré sú doplnkom doby spustenia náradia).

POZNÁMKA

Vzhl'adom na pokračujúci program výskumu a vývoja v spoločnosti HiKOKI si vyhradzujeme právo zmien tu uvedených technických parametrov bez predchádzajúceho upozornenia.
