| Typ výrobku | Okružní pila |
| Značka | HiKOKI |
| Model | C6MEY2 |
| Jmenovité napětí | 230 V~ |
| Příkon | 1050 W |
| Volnoběžné otáčky (režim výkon) | 4500 min⁻¹ |
| Volnoběžné otáčky (tichý režim) | 2000 min⁻¹ |
| Hloubka řezu při 90° | 66 mm |
| Hloubka řezu při 45° | 46 mm |
| Hloubka řezu při -5° | 57 mm |
| Hmotnost (dle EPTA 01/2014) | 2,9 kg |
| Průměr kompatibilního kotouče | 162 mm až 165 mm |
| Elektronické funkce | Plynulý start, ochrana proti přetížení a přehřátí, volba režimu (výkon/tichý) |
| Osvětlení | Integrovaná LED |
| Brzda | Elektrická brzda |
| Spodní ochrana | Spodní kryt s automatickým zatahováním |
| Připojení odsávání | Tryska na sběr prachu |
| Dodávané příslušenství | Dlouhé vodítko, vodítko, fluoroplastová deska, nástrčný klíč, kotouč |
| Doporučená údržba | Pravidelné čištění spodního krytu a krytu, kontrola šroubů, ostření nebo výměna kotouče |
| Hladina akustického výkonu | 106 dB(A) |
| Hladina akustického tlaku | 95 dB(A) |
| Vibrace (řezání šedé lepenky) | a_h = 2,0 m/s², K = 1,5 m/s² |
| Třída ochrany | Třída II (dvojitá izolace) |
| Splněné normy | EN62841-1, EN62841-2-5, EN55014-1/-2, EN61000-3-2/-3 |
Často kladené otázky - C6MEY2 HiKOKI
Dotazy uživatelů ohledně C6MEY2 HiKOKI
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Pila ve formátu PDF zdarma! Najděte svůj návod C6MEY2 - HiKOKI a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. C6MEY2 značky HiKOKI.

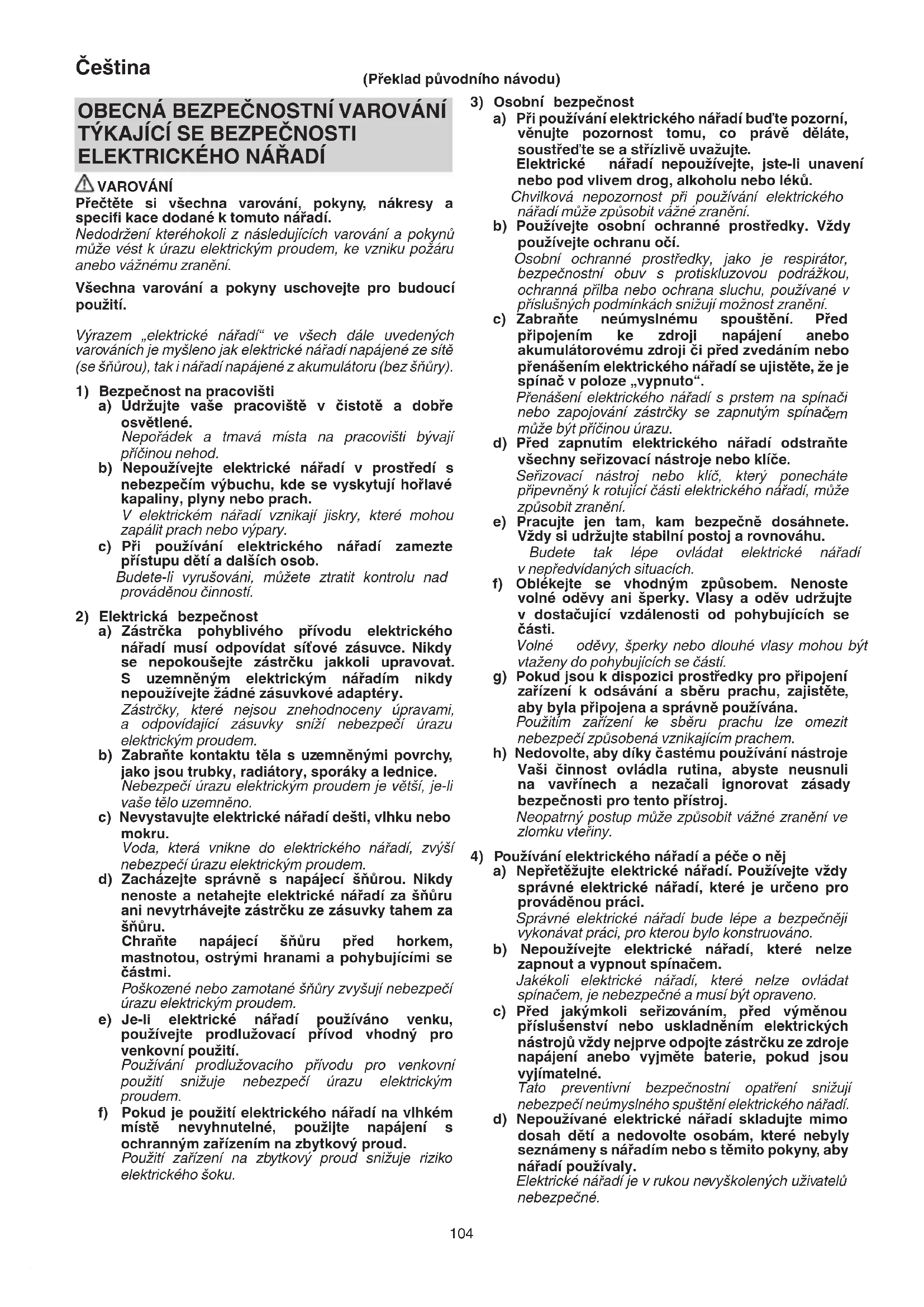

NÁVOD K OBSLUZE C6MEY2 HiKOKI
Přečtěte si všechna varování, pokyny, nákresy a specifi kace dodané k tomuto nářadí.
Nedodržení kteréhokoli z následujících varování a pokynů může vést k úrazu elektrickým proudem, ke vzniku požáru anebo vážnému zranění.
Všechna varování a pokyny uschovejte pro budoucí použití.
Výrazem „elektrické nářadí“ ve všech dále uvedených varováních je myšleno jak elektrické nářadí napájené ze sítě (se šňůrou), tak i nářadí napájené z akumulátoru (bez šňůry).
1) Bezpečnost na pracovišti
a) Údržujte vaše pracoviště v čistotě a dobře osvětlené.
Nepořádek a tmavá místa na pracovišti bývají příčinou nehod.
b) Nepoužívejte elektrické nářadí v prostředí s nebezpečím výbuchu, kde se vyskytují hořlavé kapaliny, plyny nebo prach.
V elektrickém nářadí vznikají jiskry, které mohou zapálit prach nebo výpary.
c) Při používání elektrického nářadí zamezte přístupu dětí a dalších osob.
Budete-li vyrušováni, můžete ztratit kontrolu nad prováděnou činností.
2) Elektrická bezpečnost
a) Zástrčka pohyblivého přívodu elektrického nářadí musí odpovídat síťové zásuvce. Nikdy se nepokoušejte zástrčku jakkoli upravovat. S uzemněným elektrickým nářadím nikdy nepoužívejte žádné zásuvkové adaptéry.
Zástrčky, které nejsou znehodnoceny úpravami, a odpovídající zásuvky sníží nebezpecí úrazu elektrickým proudem.
b) Zabraňte kontaktu těla s uzemněnými povrchy, jako jsou trubky, radiátory, sporáky a lednice. Nebezpečí úrazu elektrickým proudem je větší, je-li vaše tělo uzemněno.
c) Nevystavujte elektrické nářadí dešti, vlhku nebo mokru.
Voda, která vnikne do elektrického nářadí, zvýši nebezpečí úrazu elektrickým proudem.
d) Zacházejte správně s napájecí šňůrou. Nikdy nenoste a netahejte elektrické nářadí za šňůru ani nevytrhávejte zástrčku ze zásuvky tahem za šňůru.
Chraňte napájecí šňůru před horkem, mastnotou, ostrými hranami a pohybujícími se částmi.
Poškozené nebo zamotané šňůry zvyšují nebezpečí úrazu elektrickým proudem.
e) Je-li elektrické nářadí používáno venku, používejte prodlužovací přívod vhodný pro venkovní použití.
Používání prodlužovacího přívodu pro venkovní použití snižuje nebezpečí úrazu elektrickým proudem.
f) Pokud je použití elektrického nářadí na vlhkém místě nevyhnutelné, použijte napájení s ochranným zařízením na zbytkový proud.
Použití zařízení na zbytkový proud snižuje riziko elektrického šoku.
3) Osobní bezpečnost
a) Při používání elektrického nářadí bud'te pozorní, věnujte pozornost tomu, co právě děláte, soustřed'te se a střizlivě uvažujte.
Elektrické nářadí nepoužívejte, jste-li unavení nebo pod vlivem drog, alkoholu nebo léků.
Chvilková nepozornost při používání elektrického nářadí může způsobit vážné zranění.
b) Používejte osobní ochranné prostředky. Vždy používejte ochranu očí.
Osobní ochranné prostředky, jako je respirátor, bezpečnostní obuv s protiskluzovou podrážkou, ochranná přilba nebo ochrana sluchu, používané v příslušných podmínkách snižují možnost zranění.
c) Zabraňte neúmyslnému spouštění. Před připojením ke zdroji napájení anebo akumulátorovému zdroji či před zvedáním nebo přenášením elektrického nářadí se ujistěte, že je spínač v poloze „vypnuto“.
Přenášení elektrického nářadí s prstem na spínači nebo zapojování zástrčky se zapnutým spínačem může být příčinou úrazu.
d) Před zapnutím elektrického nářadí odstraňte všechny seřizovací nástroje nebo klíče.
Seřizovací nástroj nebo klíč, který ponecháte připevněný k rotující části elektrického nařadí, může způsobit zranění.
e) Pracujte jen tam, kam bezpečně dosáhnete. Vždy si udržujte stabilní postoj a rovnováhu.
Budete tak lépe ovládat elektrické nářadí nepředvídaných situacích.
f) Oblékejte se vhodným způsobem. Nenoste volné oděvy ani šperky. Vlasy a oděv udržujte v dostačující vzdálenosti od pohybujících se části.
Volné oděvy, šperky nebo dlouhé vlasy mohou být vtaženy do pohybujících se částí.
g) Pokud jsou k dispozici prostředky pro připojení zařízení k odsávání a sběru prachu, zajistěte, aby byla připojena a správně používána.
Použitím zařízení ke sběru prachu lze omezit nebezpečí způsobená vznikajícím prachem.
h) Nedovolte, aby díky častému používání nástroje Vaši činnost ovládla rutina, abyste neusnuli na vavřinech a nezačali ignorovat zásady bezpečnosti pro tento přístroj.
Neopatrný postup může způsobit vážné zranění ve zlomku vteriny.
4) Používání elektrického nářadí a péče o něj
a) Nepřetěžujte elektrické nářadí. Používejte vždy správné elektrické nářadí, které je určeno pro prováděnou práci.
Správné elektrické nářadí bude lépe a bezpečněji vykonávat práci, pro kterou bylo konstruováno.
b) Nepoužívejte elektrické nářadí, které nelze zapnout a vypnout spínačem.
Jakékoli elektrické nářadí, které nelze ovládat spínačem, je nebezpečné a musí být opraveno.
c) Před jakýmkoli seřizováním, před výměnou příslušenství nebo uskladněním elektrických nástrojů vždy nejprve odpojte zástrčku ze zdroje napájení anebo vyjměte baterie, pokud jsou vyjímatelné.
Tato preventivní bezpečnostní opatření snižuji nebezpečí neúmyslného spuštění elektrického nářadí.
d) Nepoužívané elektrické nářadí skladujte mimo dosah dětí a nedovolte osobám, které nebyly seznámeny s nářadím nebo s těmito pokyny, aby nářadí používaly.
Elektrické nářadí je v rukou nevyškolených uživatelů nebezpečné.
e) Udržujte v pořádku elektrické nástroje a příslušenství. Kontrolujte správný vzájemný zákryt a připojení pohybujících se části, soustřed’te se na praskliny, zlomené součásti a jakékoli další okolnosti, které mohou ohrozit funkci elektrického nástroje. Je-li nářadí poškozeno, před dalším používáním zajistěte jeho opravu.
Mnoho nehod vzniká v důsledku nedostatečně udržovaným elektrickým nářadím.
f) Udržujte řezací nástroje ostré a čisté.
Správně udržované a naostřené řezací nástroje se s menší pravděpodobností zachytí za materiál nebo se zablokují a práce s nimi se snáze kontroluje.
g) Elektrické nářadí, příslušenství, vsazené části atd. používejte v souladu s těmito pokyny a takovým způsobem, jaký byl předepsán pro konkrétní elektrické nářadí, a to s ohledem na dané pracovní podmínky a druh prováděné práce. Používání elektrického nářadí k provádění jiných činností, než pro jaké bylo určeno, může vést k nebezpečným situacím.
h) Udržujte rukojeti a povrchy pro uchopení suché, čisté a bez oleje a vazelíny.
Kluzké rukojeti a uchopovací povrchy neumožňují bezpečnou manipulaci a ovládání nářadí v neočekávaných situacích.
5) Servis
a) Opravy vašeho elektrického nářadí svěřte kvalifikované osobě, která bude používat identické náhradní díly.
Tímto způsobem bude zajištěna stejná roveň bezpečnosti elektrického nářadí jako před opravou.
PREVENTIVNÍ OPATŘENÍ
Nedovolte přístup dětem a nemohoucím osobám.
Pokud nářadí nepoužíváte, měli byste je skladovat mimo dosah dětí a nemohoucích osob.
a) NEBEZPEČÍ: Dodržujte bezpečnou vzdálenost rukou od místa řezání a pilového listu. Druhou rukou uchopte pomocné držadlo nebo plást motoru.
Pokud obě ruce drží pilu, nemůže dojít k jejich pořezání pilovým listem.
b) Nesahejte pod zpracovávaný materiál.
Ochranný kryt vás nemůže ochránit před pilovým listem pod zpracovávaným materiálem.
c) Nastavte hloubku řezání podle tloušťky zpracovávaného materiálu.
Pod zpracovávaným materiálem by neměl být viditelný celý zub pilového listu.
d) Během řezání nikdy nedržte obráběný kus ve svých rukou nebo na noze. Zajistěte zpracovávaný materiál na stabilní podklad.
Práci je nezbytné provádět náležitým způsobem, aby se minimalizovalo ohrožení osoby, ohýbání pilového listu nebo aby nedošlo ke ztrátě kontroly nad nářadím.
e) Při práci, při které se řezné nářadí může dostat do styku se skrytým vedením nebo s vlastní šňůrou, držte elektrické nářadí pouze za izolované uchopovací plochy.
Kontakt s vedením pod proudem může mít taktéž vliv na kovové části elektrického nářadí pod proudem a způsobit úraz elektrickým proudem.
f) Při podélném řezání vždy používejte pravítko pro podélné řezání nebo vedení příměrného pravítka.
Zvýší se tím přesnost řezání a sníží se tím pravděpodobnost ohnutí pilového listu.
g) Vždy používejte pilové listy se správnou velikostí a tvarem (kosočtvercový nebo kruhový) upínacích otvorů.
Pilové kotouče, které velikostí neodpovídají upínacímu mechanismu pily, budou mít výstředný chod a mohou způsobit ztrátu vlády nad nástrojem.
h) Nikdy nepoužívejte poškozené nebo nesprávné podložky a šroub pilového listu.
Podložky a šroub pilového listu byly speciálně konstruovány pro váš typ pily pro dosažení optimální výkonnosti a bezpečnosti práce.
Příčiny zpětného rázu a příslušná varování
- zpětný ráz je náhlá reakce na sevření, zaseknutí nebo vybočení pilového listu, která způsobí nekontrolované zvednutí pily ze zpracovávaného materiálu směrem k obsluze;
- když je pilový list pevně sevřený nebo zaseknutý zavřením řezu, list uvázne a reakce motoru vrhne nářadí zpět směrem k obsluze;
- pokud se pilový list v řezu zkroutí nebo vybočí, zuby hřbetu pilového listu se mohou zaříznout do horní plochy dřeva, což má za následek vysunutí pilového listu z řezu a jeho odskočení zpět směrem k obsluze.
Zpětný ráz je důsledek chybného použití anebo nesprávných pracovních postupů nebo podmínek a lze se ho vyvarovat vhodnými níže uvedenými preventivními opatřeními.
a) Pilu vždy pevně držte oběma rukama a umístěte své paže tak, aby zachytily síly zpětného rázu. Poloha vašeho těla musí být na jedné, nebo na druhé straně pilového listu, nikoli podél pilového listu. Zpětný ráz může způsobit, že pila odskočí zpět, ale obsluha může kontrolovat síly zpětného rázu, pokud jsou učiněna náležitá preventivní patření.
b) Když se pilový list ohýbá nebo když dojde z jakéhokoli důvodu k přerušení řezání, uvolněte vypínač a přidržte pilu bez pohybu v materiálu, dokud se pilový list zcela neuvede do klidu.
Když je pilový list v pohybu, nikdy se nepokoušejte vytáhnout pilu ze součásti nebo zatáhnout pilu dozadu, protože může dojít ke zpětnému rázu. Zjistěte příčinu ohýbání pilového listu a provedte nápravné opatření, aby se odstranila.
c) Když pilu znovu spouštíte ve zpracovávaném materialu, vystřed'te pilový list v řezu tak, aby zuby pily nebyly zaříznuté v materiálu.
Pokud se pilový list zablokuje, může se vysunout ze zpracovávaného materiálu nebo může dojít ke zpětnému rázu listu, jakmile se pila znovu uvede do chodu.
d) Rozměrné desky podložte, aby se zmenšilo na nejnižší míru riziko sevření pilového listu a jeho zpětného rázu. Rozměrné desky mají tendenci se vlastní hmotností prohýbat. Podpěry je třeba umístit pod deskou na obou stranách v blízkosti řezání a v blízkosti hrany desky.
e) Nepoužívejte otupené nebo poškozené pilové listy. V důsledku tupých nebo nesprávným způsobem nastavených pilových listů vzniká úzký řez, což je přičinou nadměrného tření, ohýbání pilového listu a zpětného rázu.
f) Zajišťovací páky hloubky a zešikmení pilového listu musí být před zahájením řezání utažené a zajištěné. Pokud se nastavení pilového listu při řezání posune, může to způsobit ohnutí nebo zpětný ráz.
g) Zvýšená opatrnost je potřebná při řezu do stěn nebo jiných nepřehledných míst.
Vyčnívající pilový list se může zaříznout do předmětů a způsobit zpětný ráz.
Funkce spodního ochranného krytu
a) Před každým použitím zkontrolujte, zda je náležitě uzavřený spodní ochranný kryt. Neuvádějte pilu do provozu, jestliže se spodní ochranné kryty volně nepohybují a okamžitě neuzavírají. Nikdy nezajišťujte nebo nepřipojujte spodní ochranný kryt v otevřené poloze.
Jestliže pilu nechtěně upustíte, může se spodní ochranný kryt ohnout.
Zvedněte spodní ochranný kryt pomocí zatahovací páčky a zajistěte, aby se kryt volně pohyboval a nedotýkal se pilového listu nebo jakékoli jiné časti ve všech úhlech a hloubkách řezání.
b) Zkontrolujte funkčnost pružiny spodního ochranného krytu. Pokud ochranný kryt a pružina nepracují správně, je třeba je před použitím opravit. Spodní ochranný kryt může mít zpomalenou funkci v důsledku poškozených částí, lepkavých nečistot nebo vytvořených třísek.
c) Spodní ochranný kryt je třeba zatáhnout ručně pouze pro speciální druhy řezání, jako například u „zapichovacích“ a „složitých řezů“. Zvedněte spodní ochranný kryt pomocí zatahovací pácky, a jakmile pilový list vnikne do materiálu, spodní ochranný kryt uvolněte.
Pro všechna ostatní řezání musí spodní ochranný kryt pracovat automaticky.
d) Vždy sledujte, zda spodní ochranný kryt zakrývá pilový list před umístěním pily na pracovní stůl nebo podlahu.
Nechráněný pilový list dobíhající setrvačností způsobí, že pila se posunuje dozadu a řeže vše, co jí stojí v cestě. Zajistěte, aby se pilový list po uvolnění vypínače zastavil.
DALŠÍ BEZPEČNOSTNÍ VAROVÁNÍ
- Během používání nástroje noste ochranné ucpávky uší.
- Používejte výhradně průměr břitu specifikovaný na stroji.
- Nepoužívejte brusný disk.
-
Nepoužívejte pilové kotouče, které jsou deformované nebo prasklé.
-
Nepoužívejte pilové kotouče vyrobené z rychlořezné oceli.
-
Nepoužívejte pilové kotouče, které nesplňují parametry uvedené v těchto pokynech.
-
Nezastavujte pilové kotouče bočním tlakem na kotouč.
-
Pilové kotouče udržujte vždy naostřené.
-
Zajistěte, aby se spodní ochranný kryt pohyboval plynule a volně.
-
Nikdy nepoužívejte kotoučovou pilu, pokud je spodní ochranný kryt upevněn v otevřené poloze.
-
Ujistěte se, že zatahovací mechanismus ochranného systému rádně pracuje.
-
Nikdy nepracujte s kotoučovou pilou, pokud je pilový kotouč otočen nahoru nebo do boku.
-
Zajistěte, aby se v materiálu nenacházely žádné další předměty, například hřebíky.
-
Pilové kotouče by měly být v rozsahu 162 mm až 165 mm.
-
Před jakýmkoli nastavováním, opravou nebo údržbou odpojte zástrčku ze zásuvky.
-
Dávejte pozor na zpětný ráz brzdy. Tato kotoučová pila je vybavena elektrickou brzdou, která se spustí, když uvolníte spínač. Jelikož dochází ke zpětnému rázu, když brzda funguje, ujistěte se, že držíte hlavní část bezpečně.
-
Zkontrolujte, žda používaný zdroj napětí splňuje požadavky uvedené na štítku výrobku.
-
Ujistěte se, že je spínač v poloze OFF - vypnuto. Pokud je zástrčka zapojena do zásuvky a spínač je v poloze ON – zapnuto, elektrické nářadí se okamžitě spustí, což může způsobit vážný úraz.
-
Pokud je pracoviště vzdáleno od zdroje napájení, použijte prodlužovací kabel o správné tloušťce a kapacitě. Je třeba, aby prodlužovací kabel byl co nejkratší.
-
Vyhýbejte se řezání za situace, kdy se základna zdvihla od materiálu.
Když se pilový list zachytává v materiálu nebo když z nějakého důvodu přerušíte řezání, uvolněte vypínač a přidržte pilu bez pohybu v materiálu, dokud se pilový list zcela nezastaví. Když je pilový list v pohybu, nikdy se nepokoušejte vytáhnout pilu z materiálu nebo ji přitáhnout dozadu, protože může dojít ke ZPĚTNÉMU RÁZU. Zjistěte příčinu ohýbání pilového listu a proved'te nápravné opatření, aby se odstranila.
- Rozměrné desky podložte, aby se zmenšilo na nejnižší míru riziko skřípnutí pilového listu a jeho ZPĚTNÉHO RÁZU. Rozměrné desky mají sklony se vlastní hmotností prohýbat (Obr. 3). Podpěry je třeba umístit pod desku na obou stranách v blízkosti linie řezu a v blízkosti hrany desky, jak je znázorněno na Obr. 2.
Aby se na nejnižší míru zmenšilo riziko skřípnutí pilového listu a jeho zpětného rázu. Pokud se při řezání nelze vyhnout spočinutí pily plnou vahou na obrobku, je třeba, aby pila spočívala na větším kusu a odříznut byl menší kus.
- Bud'te zvlášť opatrní při „prořezávání“ do již postavených stěn nebo jiných míst, kam nevidíte. Vyčnívající pilový list se může zaříznout do předmětů a způsobit ZPĚTNY RÁZ.
NIKDY nestrkejte ruce či prsty za pilu (Obr. 4). Pokud by došlo ke zpětnému rázu, pila by vám mohla snadno skočit přes ruku zpět a případně způsobit závažné poranění.
-
VAROVÁNÍ: Je důležité obrobek správně podepírat a držet pilu pevně, aby nedošlo ke ztrátě vlády nad nástrojem a následnému případnému zranění. Obr. 5 znázorňuje obvyklou oporu ruky na pile.
-
Umístěte širší část těla pily na pevně podepřenou část obrobku, a nikoli na část, která po dokončení řezu odpadne. Příklad na Obr. 6 znázorňuje SPRÁVNY způsob odřezávání okraje desky a na Obr. 7 NESPRÁVNY způsob. Pokud je obrobek krátký nebo malý, upněte jej svorkami.
NEŠNÁŽTE ŠÉ DRŽET KRÁTKÉ KUSY RUKOU!
-
Nikdy se nepokoušejte řezat s kotoučovou pilou, když ji ve svěráku držíte vzhůru nohama. To je velmi nebezpečné a může to vést k vážným nehodám (Obr. 8).
-
Při použití vodítka nezkoušejte provádět šikmý řez, neboť by mohlo dojít k proklouznutí řezaného materiálu mezi pilovým kotoučem a vodítkem. V opačném případě může dojít ke zranění. (Obr. 9, 10)
-
Pokud by páčka zůstala nezajištěná, vznikla by tím velmi nebezpečná situace. Vždy ji pečlivě upněte. (Obr. 15)
-
Je velmi nebezpečné nechat tento křídlový šroub povolený. Vždy ji důkladně zajistěte. (Obr. 25)
-
Před řezáním zkontrolujte materiál, který budete řezat. Pokud očekáváte, že materiál bude vytvářet škodlivý/toxický prach, přesvědčte se, že sáček na prach nebo vhodný systém na odsávání prachu je pevně připojen k vývodu prachu.
Pokud máte k dispozici protiprachovou masku, použijte i ji.
○ Před uvedením pily do chodu se presvědčte, že pilový kotouč dosáhl maximálních otáček.
○ Pokud se při chodu pilový kotouč zastaví nebo se ozve neobvyklý zvuk, okamžitě vypněte vypínač (poloha OFF).
○ Vždy dbejte na to, aby se přívodní kabel nedostal do blízkosti otáčejícího se pilového listu.
○ Práce s kotoučovou pilou, jejíž pilový kotouč je otočen nahoru nebo do boku, je velmi nebezpečná. Vyvarujte se tohoto neobvyklého způsobu použití.
○ Při řezání materiálu vždy používejte ochranné brýle.
○ Po dokončení práce vytáhněte zástrčku ze zásuvky.
- Po upevnění pilového kotouče se znovu ujistěte, že pojistná páčka je pevně zajištěná ve stanovené poloze.
- Nedívejte se přímo do světla.
Pokud budou vaše oči soustavně vystaveno světlu, mohly by vás bolet.
Opatrně otřete všechnu špínu a nečistoty, které ulpěly na čočce LED světla jemným hadříkem, abyste čočku nepoškrábali.
Poškrábání čočky LED světla může mít za následek snížení jasu.
- Zkontrolujte, zda nejsou na kabelu zářezy nebo praskliny.
- Zkontrolujte vnějšek a ujistěte se, že nedošlo k žádnémů poškození.
- Použijte pilový kotouč, který je určen pro řezání dřeva.
- Používejte pilový list, jehož zobrazená řezná rychlost se rovná nebo je vyšší než řezná rychlost nástroje.
- Používejte ostří pily, které splňuje normu EN847-1.
- Neudeřte do panelu přepínače, ani jej nerozbijte. Mohlo by dojít k potížím.
| 1 | Spínač |
| 2 | Zajištění spínače |
| 3 | Nastavovací páka hloubky řezání |
| 4 | Křídlová matice sklonu |
| 5 | Křídlová matice spony vodicího prvku |
| 6 | Spodní ochranný kryt |
| 7 | Šroub |
| 8 | Podložka (B) |
| 9 | Ostří pily |
| 10 | Vodicí prvek |
| 11 | Základna |
| 12 | Křídlový šroub sklonu |
| 13 | Zajišťovací páka |
| 14 | Křídlová matice spony vodicího prvku |
| 15 | Brzdicí páčka |
| 16 | LED kontrolka |
| 17 | Držák kabelu |
| 18 | Držadlo |
| 19 | Pomocné držadlo |
| 20 | Tryska na lapání prachu |
| 21 | Upevňovací šroub M6 ( × 2 ) |
| 22 | Upevňovací šroub M6 pro seřízení souběžnosti |
| 23 | Kuželový kus |
| 24 | Šroub pro seřízení úhlu |
| 25 | Šroub pro seřízení úhlu (pro 45^ ) |
| 26 | Volič režimu |
| 27 | Kontrolka tichého režimu |
| 28 | Spínač světla |
| 29 | Dlouhá vodicí lišta |
| 30 | Vodicí prvek |
| 31 | Fluorovaná deska |
| 32 | Trubkový klíč |
| 33 | Podložka (A) |
SYMBOLY
VAROVÁNÍ
Následující text obsahuje symboly, které jsou použity na zařízení. Než začnete nářadí používat, ujistěte se, že rozumíte jejich významu.
 | C6MEY2: Kotoučová pila |
 | Aby se snížilo riziko zranění, uživatel si musí přečíst návod k obsluze. |
 | Vždy používejte ochranu očí. |
 | Vždy používejte ochranu sluchu. |
 | Jen pro státy EUElektrické nářadí nevyhazujte do komunálního odpadu!Podle evropské směrnice 2012/19/EU o nakládání s použitými elektrickými a elektronickými zařizenimi a odpovídajících ustanovení právních předpisů jednotlivých zemí se použitá elektrická nářadí musí sbírat odděleně od ostatního odpadu a podrobit ekologicky šetrnému recyklování. |
| V Jmenovité napětí | |
| n_0 | Počet otáček při běhu naprázdno |
 | ZAPNUTÍ |
 | VYPNUTÍ |
 | Odpojte síťovou zástrčku z elektrické zásuvky |
 | Varování |
 | Volič režimu |
| [4YSY] | Spínač světla |
 | Zakázaná akce |
 | Nářadí II. třídy |
STANDARDNÍ PŘÍSLUŠENSTVÍ
Obsah balení přístroje (1 přístroj) navíc obsahuje příslušenství uvedené na straně 158.
Standardní příslušenství podléhají změnám bez předchozího upozornění.
POUŽITÍ
Řezání různých typů dřeva.
SPECIFIKACE
| Model | C6MEY2 | ||
| Napětí 230 V | ~ | ||
| Příkon 1050 W | |||
| Rychlost bez zatížení | 4500 min-1(Výkonný režim)2000 min-1(Tichý režim) | ||
| Kapacita | Hloubkařezání | 90° | 66 mm |
| 45° | 46 mm | ||
| -5° 57 mm | |||
| Váha* | 2,9 kg | ||
* Podle metody EPTA 01/2014
POZNÁMKA
Vlivem stále pokračujícího výzkumného a vývojového programu společnosti HiKOKI mohou zde uvedené parametry podléhat změnám bez předchozího upozornění.
Elektronické ovládání
○ M ěkký start
O Ochrana proti přetížení
Tato ochranná funkce odpojí napájení motoru v případě jeho přetížení či nápadného snížení rychlosti otačení během provozu.
Pokud dojde ke spuštění funkce ochrany proti přetížení, motor se může zastavit.
V takovém případě uvolněte spínač nářadí a odstraňte příčinu přetižení.
Potom můžete nářadí znovu používat.
○ Ochrana proti přehřátí
Tato ochranná funkce odpojí napájení motoru a zastaví elektrické nářadí v případě přehřátí motoru během provozu.
Pokud dojde ke spuštění funkce ochrany proti přehřátí, motor se může zastavit.
V takovém případě uvolněte spínač nářadí a nechte jej několik minut ochladit.
Potom můžete nářadí znovu používat.
○ Funkce změny rychlosti otáčení (výkonný režim / tichý režim)
MONTÁŽ A PROVOZ
| Činnost | Obrázek | Strana |
| Šikmé řezání za použití vodítka (ve směru +45°) | 9 | 3 |
| Šikmé řezání za použití vodítka (ve směru -5°) | 10 | 3 |
| Přesné nastavení souběžnosti stran základny a pilové čepele | 11 | 3 |
| Přesné nastavení úhlu sklonu (Při 90°) | 12 | 4 |
| Přesné nastavení úhlu sklonu (Při 45°) | 13 | 4 |
| Jemné ladění polohy vodicího prvku 14 5 | ||
| Úprava hloubky řezu | 15 5 | |
| Řezací linka | 16 5 |
| Činnost spínače | 17 | 5 |
| Podrobnosti o funkci volby režimu *1 | 18 5 | |
| Použití LED světla | 19 5 | |
| Použití držáku kabelu | 20 6 | |
| Nasazení dlouhé vodicí lišty (prodává se samostatně) | 21 | 6 |
| Nasazení vodicí lišty | 22 6 | |
| Nasazení fluorované desky (prodává se samostatně) | 23 | 6 |
| Řezání v pravém úhlu | 24 6 | |
| Řezání se sklonem (orientace +45°) 25 7 | ||
| Řezání se sklonem (orientace -5°) | 26 7 | |
| Demontáž pilového ostří | 27 | 8 |
| Montáž pilového ostří | 28 | 8 |
| Výběr příslušenství | — | 159 |
*1 Podrobnosti o funkci volby režimu
Při každém stisknutí voliče režimu se změní provozní režim.
Při volbě tichého režimu se rozsvítí jeho kontrolka.
Tichý režim snižuje nejvyšší otáčky motoru a umožňuje účinnou práci za nižšího hluku.
Pokud se za chodu motoru v tichém režimu zátěž zvýší, automaticky přejde do výkonného režimu.
A pokud zátěž opět poklesne, automaticky se do tichého režimu vrátí.
Ve výkonném režimu nedojde k žádnému přepnutí do tichého režimu, ani když zátěž klesne.
| Režim | Počet otáček při běhu naprázdno |
| Výkonný | 4500 min ^-1 |
| Tichý | 2000 min ^-1 |
POZNÁMKA
○ Režim nelze změnit, dokud není zástrčka napájení zapojena do zásuvky a spínač jednou sepnut.
○ I pokud spínač zápnete a vypnete nebo zástrčku vytáhnete a zase zasunete, jednotka si podrží režim, který jste nastavili.
VAROVNÉ SIGNÁLY LED KONTROLKY
Tento výrobek je vybaven funkemi navrženými k tomu, aby chránily samotný nástroj. Pokud se během provozu spustí kterákoli bezpečnostní funkce, bude LED kontrolka v případě povytaženého spínače a rovněž 3 sekundy po jeho uvolnění blikat dle popisu v Tabulce 1. Když jsou spuštěné nějaké bezpečnostní funkce, okamžitě sejměte prst ze spínače a pokračujte podle instrukcí popsaných v části opravných akcí.
Tabulka 1
| Bezpečnostní funkce | Podsvícený LED displej | Opravná akce |
| Ochrana před přetížením | 0,1 sekundy zap/0,1 sekundy vyp | Odstraňte příčinupřetížení. |
| Tepelná ochrana | 0,5 sekundy zap/0,5 sekundy vyp | Nechte nástroja bateriídůkladněvychladnout. |
ÚDRŽBA A KONTROLA
VAROVÁNÍ
Při provádění údržby a kontroly se ujistěte, že je spínač v poloze OFF – vypnuto a odpojte zástrčku ze zásuvky.
1. Kontrola pilového kotouče
Protože tupý pilový kotouč snižuje efektivitu a může způsobit poruchy motoru, naostřete nebo vyměňte pilový kotouč, jakmile zjistíte, že je opotřebený.
2. Kontrola montážních šroubů
Pravidelně kontrolujte všechny montážní šrouby a zajistěte, aby byly řádně utaženy. Pokud jsou jakékoli šrouby uvolněné, okamžitě je dotáhněte. Pokud tak neučiníte, vystavujete se vážnému nebezpečí.
3. Výměna napájecího přívodu
Pokud je nezbytné vyměnit napájecí přívod, měl by výměnu provést výrobce, aby se předešlo bezpečnostním rizikům.
4. Údržba motoru
Vinutí motoru je důležitou součástí tohoto nástroje. Chraňte jej před poškozením a dávejte pozor, aby nepřišlo do styku s čisticím olejem nebo s vodou.
Po 50 hodinách používání motor vyčistěte foukáním suchého vzduchu ze vzduchové pistole nebo jiného nástroje do větracích otvorů v krytu motoru (Obr. 29).
Nahromadění prachu nebo jiných částeček v motoru může vést k jeho poškození.
5. Kontrola a údržba spodního ochranného krytu
Vždy se přesvědčte, že se spodní ochranný kryt pohybuje hladce.
V případě jakékoli poruchy spodní ochranný kryt okamžitě opravte.
Při čištění a údržbě pomocí vzduchové pistole nebo jiného nástroje vyčistěte prostor mezi spodním ochranným krytem a krytem pohonu a rovněž otočnou část spodního ochranného krytu proudem suchého vzduchu (Obr. 29).
Jedná se o účinný postup proti vyletování třísek či jiných částeček.
Nahromadění třísek a jiných částic kolem spodního ochranného krytu může způsobit poruchu nebo poškození.
VAROVÁNÍ
Abyste zabránili vdechování prachu nebo podráždění očí, noste ochranné brýle a protiprachovou masku při používání vzduchové pistole nebo jiného nástroje k čištění dolního chrániče, ventilačních otvorů nebo jiných součástí přístroje.

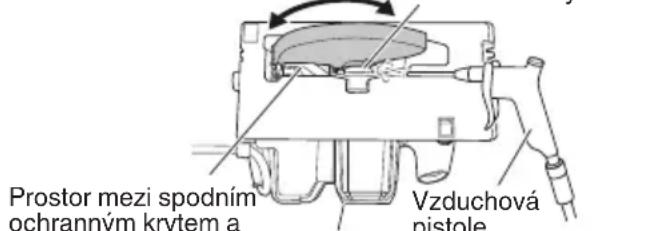

Zajistěte hladký pohyb otočná část spodního dolního chrániče ochranného krytu
Ventilace pouzdra
Obr. 29

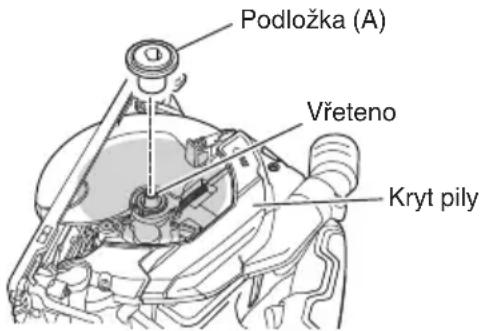

6. Čištění vnitřku krytu pily
Pravidelně kontrolujte a čistěte, abyste se ujistili, že se piliny ani jiný odpadní materiál nehromadí uvnitř krytu pily. Při kontrole a čištění vždy sejměte řetěz pily. (Obr. 30)
7. Údržba povrchu
Pokud je přístroj znečištěný, otřete jej měkkým suchým hadříkem nebo hadříkem navlhčeným v mýdlové vodě. Nepoužívejte rozpouštědla s obsahem chlóru, benzin ani ředidlo, jelíkož tyto látky rozpouštějí umělé hmoty.
8. Skladování
Při skladování nepouživaných výrobků a příslušenství se prosím vyhněte níže uvedeným podmínkám a uložte je na bezpečném a suchém místě.
POZNÁMKA
○ Neskladujte je na místech, kam na ně děti dosáhnou nebo se jich snadno zmocní.
○ Neskladújte je na místech, kde na ně může pršet, jako například pod okapy domu, nebo na místech s vysokou vlhkostí.
○ Neskladujte je na místech, kde dochází k náhlým výkyvům vlhkosti, nebo na prímém slunečním světle.
○ Neskladujte je na místech, kde jsou uskladněny těkavé látky, u nichž hrozí nebezpečí požáru či výbuchu.
UPOZORNĚNÍ
Při obsluze a údržbě elektrických zařízení musí být dodržovány bezpečnostní předpisy a normy platné v každé zemi, kde je výrobek používán.
ZÁRUKA
Ručíme za to, že elektrické nářadí HiKOKI splňuje zákonné/místně platné předpisy. Tato záruka nezahrnuje závady nebo poškození vzniklé v důsledku nesprávného použití, hrubého zacházení nebo normálního opotřebení. V případě reklamace zašlete prosím elektrické nářadí v nerozebraném stavu společně se ZÁRUČNÍM LISTEM připojeným na konci těchto pokynů pro obsluhu do autorizovaného servisního střediska společnosti HiKOKI.
Informace o hluku a vibracích
Měřené hodnoty byly určeny podle EN62841 a deklarovány ve shodě s ISO 4871.
Změřená vážená hladina akustického výkonu A: 106 dB (A)
Změřená vážená hladina akustického tlaku A: 95 dB (A)
Nejistota K: 3 dB (A).
Používejte ochranu sluchu.
Celkové hodnoty vibrací (vektorový součet triax) stanovené dle normy EN62841.
Řezání dřevotřísky:
Hodnota vibračních emisí aħ = 2,0 m/s²
Nejistota K = 1,5 m/s2
Deklarovaná celková hodnota vibrací a deklarovaná hodnota hlukových emisí byly změřeny v souladu se standardním zkušebním postupem a lze je použít ke vzájemnému srovnávání jednotlivých nářadí.
Lze je rovněž použít k předběžnému posouzení expozice pracovníka jejich účinkům.
VAROVÁNÍ
○ Vibrace a hlukové emise se mohou během skutečného používání elektrického nářadí lišit od deklarovaných celkových hodnot v závislosti na způsobech použití nářadí, zejména na druhu zpracovávaného obrobku; a
○ Stanovte bezpečnostní opatření k ochraně obsluhy založená na odhadu vystavení vlivům v daných podmínkách použití (v úvahu je třeba vzít všechny části pracovního cyklu, například doby, kdy je nářadí vypnuté i kdy běží naprázdno před spuštěním).
POZNÁMKA
Vlivem stále pokračujícího výzkumného a vývojového programu společnosti HiKOKI mohou zde uvedené parametry podléhat změnám bez předchozího upozornění.
1) Bezpečnost na pracovisku
a) Svoje pracovisko udržiavajte čisté a dobre osvetlené.
2) Elektrická bezpečnost
3) Osobná bezpečnost'
V rukách neškolených osôb je elektrické náradie nebezpečné.
Slovenčina
Tým sa zabezpečí zachovanie bezpečnosti elektrického náradia.
Kryt vás nedokáže chránit' pred čepel'ou na mieste pod obrobkom.
c) Reznú híbku nastavte na hrúbku obrobku.
d) Pred položením píly na pracovný stôl alebo podlahu vždy skontrolujte, či je kotůč prikrytý dolným krytom.
○ Po dokončení práce vytiahnite zástrčku zo zásuvky.
-
Po pripojení pilového kotúča sa znovu uistite, že je poistná páčka pevne zabezpečená v predpísanej polohe.
-
Svoje oči nevystavujte účinkom svetla pozeraním do svetla.
| 1 | Spínač |
| 2 | Zámok spínača |
| 3 | Páka híbky rezu |
| 4 | Kridlová matica sklonu |
| 5 | Kridlová skrutka svorky vodiacej lišty |
| 6 | Dolný kryt |
| 7 | Skrutka |
| 8 | Podložka (B) |
| 9 | Pílový list |
| 10 | Vodiaci prvok |
| 11 | Základňa |
| 12 | Kridlová skrutka sklonu |
| 13 | Poistná páka |
| 14 | Kridlová skrutka svorky vodiacej lišty |
| 15 | Páka zarážky |
| 16 | LED kontrolka |
| 17 | Držiak kábla |
| 18 | Rukovát' |
| 19 | Pomocná rukovát' |
| 20 | Nástavec na zbieranie prachu |
| 21 | Upevňovacia skrutka M6 ( × 2 ) |
| 22 | Upevňovacia skrutka M6 pre úpravu rovnobežnosti |
| 23 | Šikmý diel |
| 24 | Skrutka pre úpravu uhla |
| 25 | Skrutka pre úpravu uhla (na 45^ ) |
| 26 | Spínač voliča režimu |
| 27 | Kontrolka tichého režimu |
| 28 | Spínač osvetlenia |
| 29 | Dlhé vodítko |
| 30 | Vodítko |
| 31 | Fluórová doska |
| 32 | Nástrčný klúč |
| 33 | Podložka (A) |
SYMBOLY
VÝSTRAHA
| Model C6MEY2 | |||
| Napätie 230 V | ~ | ||
| Príkon 1050 W | |||
| Otáčky naprázdno | 4500 min-1(Režim výkonu)2000 min-1(Tichý režim) | ||
| Kapacita Rezná híbka | 90° | 66 mm | |
| 45° | 46 mm | ||
| -5° 57 mm | |||
| Hmotnost* | 2,9 kg | ||
* v súlade s postupom EPTA 01/2014
POZNÁMKA
Elektronické ovládanie
○ Pozvol'ný rozbeh
Následne ho budete môč' opät' použit'.
○ Ochrana proti prehriatiu
Následne ho budete môč' opät' použit'.
\*1 O funkcii výberu režimu
Prevádzkový režim sa zmení po každom stlačení spínača voliča režimu.
Ked' je vybraný tichý režim, rozsvieti sa kontrolka tichého režimu.
V režime výkonu sa ani napriek zníženiu záťaže režim nezmení na tichý režim.
| Režim | Vol'nobežné otáčky |
| Výkon | 4500 min ^-1 |
| Tichý | 2000 min ^-1 |
POZNÁMKA
○ Režim nemôžete menit, kým nepripojíte zástrčku k zásuvke a jedenkrát nepotiahnete spínač.
Počas údržby a kontroly nezabudnite vypnút napájanie a odpojit zástrčku zo zásuvky.
4. Údržba motorovej jednotky
5. Kontrola a údržba dolného krytu
Nameraná vážená úroveň hladiny akustického výkonu A: 106 dB (A)
Nameraná vážená úroveň hladiny akustického tlaku A: 95 dB (A)
Odchýlka K: 3 dB (A).
Používajte chrániče sluchu.
Rezaná drevotriesková doska:
Odchýlka K = 1,5 m/s²
Modřická 205, 664 48 Moravany, Czech Republic
Tel: +420 547 422 660
Fax: +420 547 213 588
URL: http://www.hikoki-powertools.cz
