C6MEY2 - Fűrész HiKOKI - Ingyenes használati útmutató
Találja meg az eszköz kézikönyvét ingyenesen C6MEY2 HiKOKI PDF formátumban.
| Termék típusa | Körfűrész |
| Márka | HiKOKI |
| Modell | C6MEY2 |
| Névleges feszültség | 230 V~ |
| Felvett teljesítmény | 1050 W |
| Üresjárati fordulatszám (teljesítmény mód) | 4500 min⁻¹ |
| Üresjárati fordulatszám (csendes mód) | 2000 min⁻¹ |
| Vágási mélység 90°-nál | 66 mm |
| Vágási mélység 45°-nál | 46 mm |
| Vágási mélység -5°-nál | 57 mm |
| Tömeg (EPTA 01/2014 szerint) | 2,9 kg |
| Kompatibilis fűrészlap átmérő | 162 mm - 165 mm |
| Elektronikus funkciók | Lágy indítás, túlterhelés- és túlmelegedés elleni védelem, üzemmódválasztás (teljesítmény/csendes) |
| Világítás | Beépített LED |
| Fék | Elektromos fék |
| Alsó védelem | Automatikusan visszahúzódó alsó burkolat |
| Elszívási csatlakozó | Porgyűjtő fúvóka |
| Mellékelt tartozékok | Hosszú vezető, vezető, fluor lemez, csavarkulcs, fűrészlap |
| Ajánlott karbantartás | Az alsó burkolat és a fedél rendszeres tisztítása, csavarok ellenőrzése, fűrészlap élezése vagy cseréje |
| Hangteljesítményszint | 106 dB(A) |
| Hangnyomásszint | 95 dB(A) |
| Rezgés (szürke karton vágása) | a_h = 2,0 m/s², K = 1,5 m/s² |
| Védelmi osztály | II. osztály (kettős szigetelés) |
| Megfelelőségi szabványok | EN62841-1, EN62841-2-5, EN55014-1/-2, EN61000-3-2/-3 |
Gyakran ismételt kérdések - C6MEY2 HiKOKI
Felhasználói kérdések a következőről C6MEY2 HiKOKI
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Fűrész PDF formátumban ingyenesen! Találja meg kézikönyvét C6MEY2 - HiKOKI és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. C6MEY2 márka HiKOKI.

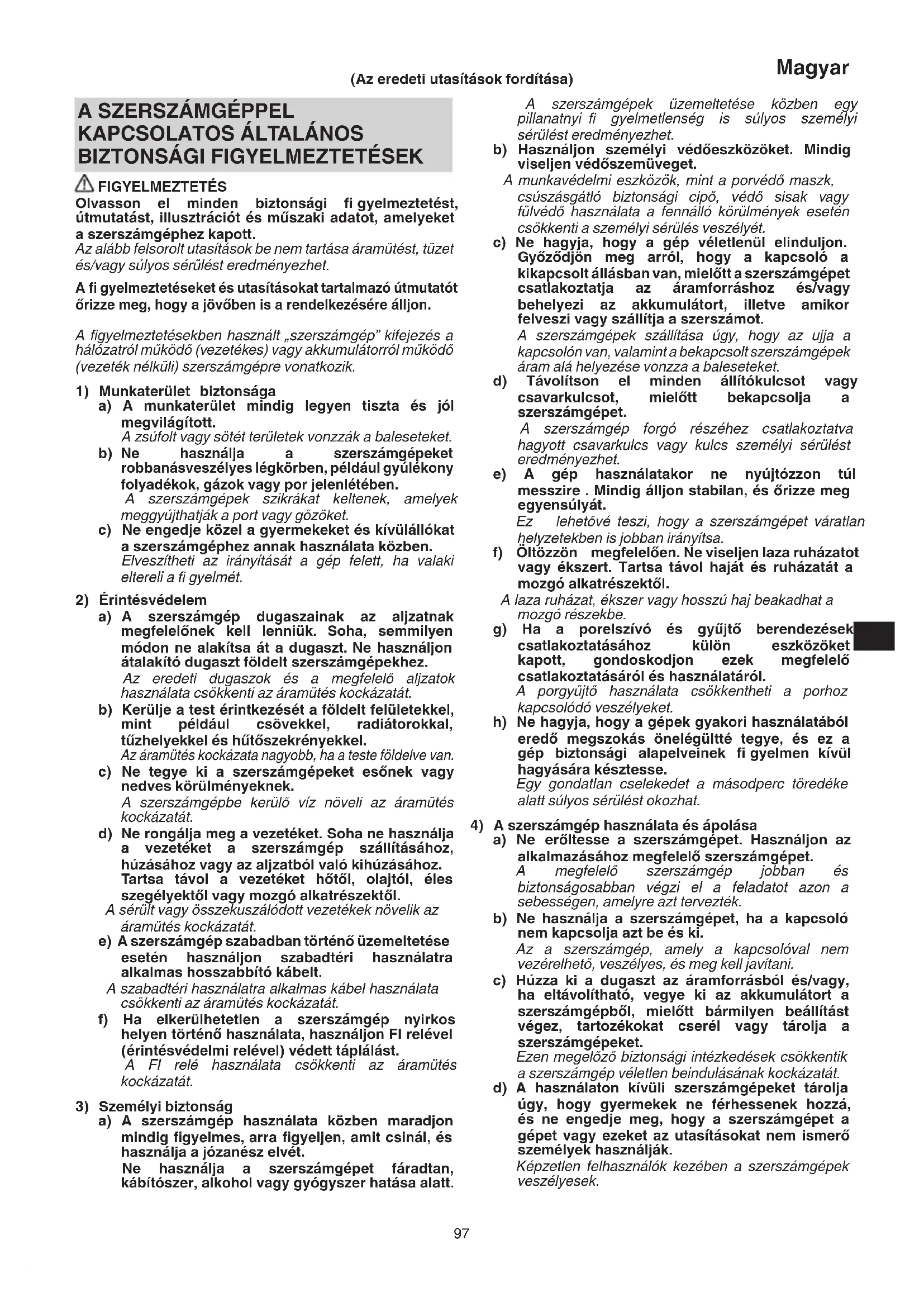

HASZNÁLATI ÚTMUTATÓ C6MEY2 HiKOKI
Olvasson el minden biztonsági fi gyelmeztetést, útmutatást, illusztrációt és műszaki adatot, amelyeket a szerszámgéphez kapott.
Az alább felsorolt utasítások be nem tartása áramütést, tüzet és/vagy súlyos sérülést eredményezhet.
A fi gyelmeztetéseket és utasításokat tartalmazó útmutatót őrizze meg, hogy a jövőben is a rendelkezésére álljon.
A figyelmeztetésekben használt „szerszámgép” kifejezés a hálózatról működő (vezetékes) vagy akkumulátorról működő (vezeték nélküli) szerszámgépre vonatkozik.
1) Munkaterület biztonsága
a) A munkaterület mindig legyen tiszta és jól megvilágított.
A zsúfolt vagy sötét területek vonzzák a baleseteket.
b) Ne használja a szerszámgépeket robbanásveszélyes légkörben, például gyúlékony folyadékok, gázok vagy por jelenlétében.
A szerszámgépek szikrákat keltenek, amelyek meggyújthatják a port vagy gözőket.
c) Ne engedje közel a gyermekeket és kívülállókat a szerszámgéphez annak használata közben.
Elveszítheti az irányítását a gép felett, ha valaki eltereli a fi gyelmét.
2) Érintésvédelem
a) A szerszámgép dugaszainak az aljzatnak megfelelőnek kell lenniük. Soha, semmilyen módon ne alakítsa át a dugaszt. Ne használjon átalakító dugaszt földelt szerszámgépekhez.
Az eredeti dugaszok és a megfelelő aljzatok használata csökkenti az áramütés kockázatát.
b) Kerülje a test érintkezését a földelt felületekkel, mint például csövekkel, radiátorokkal, tűzhelyekkel és hűtőszekrényekkel.
Az áramütés kockázata nagyobb, ha a teste földelve van.
c) Ne tegye ki a szerszámgépeket esőnek vagy nedves körülményeknek.
A szerszámgépbe kerülő víz növeli az áramütés kockázatát.
d) Ne rongálja meg a vezetéket. Soha ne használja a vezetéket a szerszámgép szállításához, húzásához vagy az aljzatból való kihúzásához. Tartsa távol a vezetéket hőtől, olajtól, éles szegélyektől vagy mozgó alkatrészektől.
A sérült vagy összekuszálódott vezetékek növelik az áramütés kockázatát.
e) A szerszámgép szabadban történő üzemeltetése esetén használjon szabadtéri használatra alkalmas hosszabbító kábelt.
A szabadtéri használatra alkalmas kábel használata csökkenti az áramütés kockázatát.
f) Ha elkerülhetetlen a szerszámgép nyirkos helyen történő használata, használjon FI relével (érintésvédelmi relével) védett táplálást.
A FI relé használata csökkenti az áramütés kockázatát.
3) Személyi biztonság
a) A szerszámgép használata közben maradjon mindig figyelmes, arra figyeljen, amit csinál, és használja a józanész elvét.
Ne használja a szerszámgépet fáradtan, kábítószer, alkohol vagy gyógyszer hatása alatt.
A szerszámgépek üzemeltetése közben egy pillanatnyi fi gyelmetlenség is súlyos személyi sérülést eredményezhet.
b) Használjon személyi védőeszközöket. Mindig viseljen védőszemüveget.
A munkavédelmi eszközök, mint a porvédő maszk, csúszásgátló biztonsági cipő, védő sisak vagy fülvédő használata a fennálló körülmények esetén csökkenti a személyi sérülés veszélyét.
c) Ne hagyja, hogy a gép véletlenül elinduljon. Győződjön meg arról, hogy a kapcsoló a kikapcsolt állásban van, mielótt a szerszámgépet csatlakoztatja az áramforráshoz és/vagy behelyezi az akkumulátort, illetve amikor felveszi vagy szállítja a szerszámot.
A szerszámgépek szállítása úgy, hogy az ujja a kapcsolón van, valamint a bekapcsolt szerszámgépek áram alá helyezése vonzza a baleseteket.
d) Távolítson el minden állítókulcsot vagy csavarkulcsot, mielőtt bekapcsolja a szerszámgépet.
A szerszámgép forgó részéhez csatlakoztatva hagyott csavarkulcs vagy kulcs személyi sérülést eredményezhet.
e) A gép használatakor ne nyújtózzon túl messzire. Mindig álljon stabilan, és őrizze meg egyensúlyát.
Ez lehetővé teszi, hogy a szerszámgépet váratlan helyzetekben is jobban irányítsa.
f) Öltözzön megfelelően. Ne viseljen laza ruházatot vagy ékszert. Tartsa távol haját és ruházatát a mozgó alkatrészektöl.
A laza ruházat, ékszer vagy hosszú haj beakadhat a mozgó részekbe.
g) Ha a porelszívó és gyújtő berendezések csatlakoztatásához külön eszközöket kapott, gondoskodjon ezek megfelelő csatlakoztatásáról és használatáról.
A porgyűjtő használata csökkentheti a porhoz kapcsolódó veszélyeket.
h) Ne hagyja, hogy a gépek gyakori használatából eredő megszokás önelégülté tegye, és ez a gép biztonsági alapelveinek fi gyelmen kívül hagyására késztesse.
Egy gondatlan cselekedet a másodperc töredéke alatt súlyos sérülést okozhat.
4) A szerszámgép használata és ápolása
a) Ne eröltesse a szerszámgépet. Használjon az alkalmazásához megfelelő szerszámgépet.
A megfelelő szerszámgép jobban és biztonságosabban végzi el a feladatot azon a sebességen, amelyre azt tervezték.
b) Ne használja a szerszámgépet, ha a kapcsoló nem kapcsolja azt be és ki.
Az a szerszámgép, amely a kapcsolóval nem vezérelhető, veszélyes, és meg kell javítani.
c) Húzza ki a dugaszt az áramforrásból és/vagy, ha eltávolítható, vegye ki az akkumulátort a szerszámgépből, mielőtt bármilyen beállítást végez, tartozékokat cserél vagy tárolja a szerszámgépeket.
Ezen megelőző biztonsági intézkedések csökkentik a szerszámgép véletlen beindulásának kockázatát.
d) A használaton kívüli szerszámgépeket tárolja úgy, hogy gyermekek ne férhessenek hozzá, és ne engedje meg, hogy a szerszámgépet a gépet vagy ezeket az utasításokat nem ismerő személyek használják.
Képzetlen felhasználók kezében a szerszámgépek veszélyesek.
Magyar
e) A szerszámgépek és tartozékaik karbantartása. Ellenőrizze, hogy a mozgó alkatrészek a szerszámgépen nincsenek-e elállítódva, vagy beszorulva, nincsenek-e törött alkatrészek, vagy van-e más körülmény, ami befolyásolhatja a szerszámgép működését. Ha a szerszámgép sérült, használat előtt javíttassa meg.
Sok balesetet a rosszul karbantartott szerszámgépek okoznak.
f) A vágószerszámokat tartsa élesen és tisztán.
Az éles vágóélekkel rendelkező, megfelelően karbantartott vágószerszámok elakadásának lehetősége kevésbé valószínű, és azok könnyebben kezelhetők.
g) A szerszámgép tartozékait és betétkéseit stb. használja a jelen útmutatónak megfelelően, fi gyelembe véve a munkakörülményeket és a végzendő munkát.
A szerszámgép nem rendeltetésszerű használata veszélyes helyzetet eredményezhet.
h) Tartsa a fogantyúkat és a markolatok felületeit szárazon, valamint olaj- és zsírmentesen.
A csúszós fogantyúk és markolati felületek nem teszik lehetővé a szerszám biztonságos kezelését és váratlan helyzetekben történő irányítását.
5) Szerviz
a) A szerszámgépét képesítéssel rendelkező szerelővel javíttassa meg, csak azonos cserealkatrészek használatával.
Ez biztosítja, hogy a szerszámgép biztonságos maradjon.
VIGYÁZAT
A gyermekeket és beteg személyeket tartsa távol.
Ahasználaton kívül lévő szerszámokat olyan módon tárolja, hogy gyermekek és beteg személyek ne férhessenek hozzá.
BIZTONSÁGI UTASÍTÁSOK MINDEN FÜRÉSZHEZ
Vágási eljárások
a) VESZÉLY: Tartsa a kezét távol a vágási területtől és a pengétől. Tartsa a másik kezét a kiegészítő fogantyún, illetve a motorházon.
Ha mindkét kezével a fűrészt fogja, nem tudja megvágni azokat a pengével.
b) Ne nyúljon a munkadarab alá.
Az védőpajzs nem védi meg a pengétől a munkadarab alatt.
c) Állítsa be a vágási mélységet a munkadarab vastagságára.
A munkadarab felett a pengefogak közül egy teljes fognál kevesebbenk kell látszania.
d) Vágás közben soha ne tartsa a munkadarabot a kezében vagy a lábára fektetve. Rögzítse a munkadarabot egy stabil platformhoz.
Fontos, hogy megfelelően alátámassza a munkát, hogy csökkentse testi épsegének veszélyeztetését, a pengeszorulást, illetve az uralom elvesztését.
e) A szerszámgépet a szigetelt markolati felületnél tartsa, amikor olyan munkát végez, amelynek során a vágószerszám rejtett kábeleket vagy saját zsinójrát érintheti.
Kapcsolat egy „élő” vezetékkel a gépszerszám fedetlen fémrészeit is áram alá helyezi és a kezelő áramütését okozhatja.
f) Amikor rippel, mindig használjon rip ütközót vagy egy egyenes szélvezetőt.
Ez javítja a vágás pontosságát és csökkenti a pengeszorulás esélyét.
g) A pengéket mindig megfelelő méretű és alakú (gyémánt vagy kerek) felfogó furattal használja.
A fűrész szerelő hardverének nem megfelelő pengék a középponton kívülre fognak futni, ami az irányítás elvesztését okozza.
h) Soha ne használjon megrongálódott vagy hibás fűrészlap alátétet vagy csavart.
A penge alátéteket és csavarokat kifejezetten a fűrészhez tervezték, az optimális teljesítmény és az üzemeltetés biztonsága érdekében.
Visszarúgás okai és a kapcsolódó fi gyelmeztetések
- a visszarúgás a beszorult, elakadt vagy rosszul illesztett fűrészlap hirtelen reakciója, ami a kontrollálatlan fűrész fel- és kiemelkedését okozza a munkadarabból a kezelő felé;
- amikor a penge beszorul vagy elakad a bevágás bezáródása miatt, a penge megakad, és a motor reakciója a készüléket gyorsan a kezelő felé hajtja;
- ha a vágásban a penge megcsaavarodik vagy elcsúszik a vágásban, a fogak, a penge hátsó szélén lévő fogak a beágyazódhatnak a fa felső felületébe azt eredményezve, hogy a penge kiugrik a bevágásból és a kezelő rándul.
A visszarúgás a fűrész helytelen használatából és/vagy a helytelen munkamódszerek és feltételeket alkalmazásából adódnak, és az alábbi megfelelő óvintézkedések betartásával elkerülhető.
a) Tartsa a fűrészt erősen, két kézzel a és helyezze úgy a karját, hogy ellenálljon visszarúgási erőknek. Helyezze a testét a penge bármelyik oldalára, de ne egy vonalban a pengével.
Visszarúgás esetén a fűrész hátrafelé ugorhat, de a visszarúgási erőket a kezelő megfelelő óvintézkedésekkel kontrollálhatja.
b) Amikor a penge beszorul, vagy bármilyen okból megszakítja a vágást, engedje el a ravaszt, és tartsa a fűrészt mozdulatlanul az anyagban, amíg a penge teljesen leáll.
Soha ne próbálja eltávolítani a fűrészt munkadarabból vagy visszafelé húzni, amíg a penge mozgásban van, mert visszarúgás léphet fel. Figyelje meg a penge-elakadás okát és tegyen korrekciós lépéseket annak megelőzésére.
c) Amikor újraindítja a fűrészt a munkadarabban, helyezze a pengét a bevágás közepéhez úgy, hogy a fogak ne érjenek bele az anyagba.
Ha a penge elakad, újraindításkor felemelkedhet vagy visszarúghat a munkadarabtól.
d) Nagyobb paneleket támasszon meg a penge becsípődési és visszarúgási kockázatának minimalizálása érdekében.
A nagyobb panelek hajlamosak elhajlani a saját súlyuknál fogva. A támasztékokat a panel alatt, mindkét oldalon kell elhelyezni, a vágási vonalhoz és a panel széléhez közel.
e). Ne használjon életlen vagy sérült fűrészlapot.
Életlen vagy hibásan beállított penge keskeny bevágást hoz létre, ami túlzott súrlódáshoz, a penge elakadásához és visszarúgásához vezet.
f) A penge mélysége és vágási szög lezárókarjai legyenek feszesek és biztosítottak a vágás megkezdése előtt.
Ha a penge beállítás a vágás során elcsúszik, az elakadást és visszarúgást okozhat.
g) Különös óvatossággal kell eljárni ha a fűrészt meglévő falon, vagy más be nem látható területen használja.
A kiálló penge belevághat tárgyakba ami visszarúgást okozhat.
Alsó védőburkolat funkció
a) Minden használat előtt ellenőrizze az alsó védőburkolatot, hogy tökéletesen zár-e. Ne használja a fűrészt, ha az alsó védőburkolat nem mozog szabadon és nem zár azonnal. Soha ne rögzítse vagy kötözze ki az alsó védőburkolatot nyitott helyzetben.
Ha a fürészt véletlenül leejti, az alsó védőburkolat elhajolhat.
Emelje fel az alsó védőburkolatot a visszahúzó karral, és győződjön meg arról, hogy szabadon mozog, és nem érinti a pengét vagy bármely más részt, a vágás bármely szögében és mélységében.
b) Ellenőrizze az alsó védőburkolat rugójának működését. Amennyiben a védőburkolat, és a rugó nem működik megfelelően, akkor azokat használat előtt meg kell javítani.
Az alsó védőburkolat sérült alkatrészek, gyantás lerakódás vagy felhalmozódott törmelék miatt nehézkesen működhet,.
c) Az alsó védőburkolat kézzel csak olyan különleges vágások esetében húzható vissza, mint a „leszúró vágás” és az „összetett vágás”. Emelje fel az alsó védőburkolatot a visszahúzó karral, és amint a penge behatol az anyagba, az alsó védőburkolat ki kell engedni.
Minden más fűrészelésnél az alsó védőburkolatnak automatikusan kell működnie.
d) Mindig ellenőrizze, hogy az alsó védőburkolat fedi-e a pengét, mielőtt a fűrészt a munkaasztalra vagy a padlóra helyezi.
Egy védettlen, szabadon csúszkáló penge a fűrész hátrafelé mozdulását okozhatja, mindenbe belevágva, ami az útjába kerül. Vegye figyelembe, hogy időbe telik, míg a penge megáll kapcsoló elengedése után.
TOVÁBBI BIZTONSÁGI FIGYELMEZTETÉSEK
-
Üzemelés közben viseljen füldugót a hallásvédelemhez.
-
Csak a gépen feltüntetett pengediamétert használja.
-
Ne használjon súrlódó kereket.
-
Ne használjon deformált vagy repedt fürészlapot.
-
Ne használjon gyorsacélból készült fürészlapot.
-
Ne használjon olyan fűrészlapot, amely nem felelnek meg az ebben a használati utasításban meghatározott jellemzőknek.
-
Ne állítsa meg a fűrészlapot a lemez oldalirányú nyomásával.
-
A pengét mindig tartsa élesen.
-
Győződjön meg arról, hogy az alsó védőburkolat simán és szabadon mozog.
-
Soha ne használja a körfűrészt nyitott helyzetben rögzített alsó védőburkolattal.
-
Ügyeljen arra, hogy a védő rendszer visszahúzó mechanizmusa megfelelően működjön.
-
Soha ne használja a körfűrészt felfelé vagy oldalra fordított fűrészpengével.
-
Győződjön meg arról, hogy az anyag, idegen anyagtól, mint például a szegektől, mentes.
-
A fűrészpenge mérete legyen a 162 mm - 165 mm közötti terjedelemben.
-
Húzza ki a dugót az aljzatból mielőtt bármilyen beállítási, javítási vagy karbantartási munkába kezd.
-
Ugyeljen a fék visszarúgására.
Ez a körfürész elektromos fékkel rendelkezik, ami akkor lép működésbe, amikor a kapcsolót felengedi. Mivel a fék működésekor a gép visszarúg, győződjön meg róla, hogy biztos kézzel fogja a készülék törzsét.
-
Ellenőrizze, hogy az áramforrás megfelel a termék adattábláján szereplő elektromos követelményeknek.
-
Győződjön meg arról, hogy a hálózati kapcsoló KI állásban van.
Ha a dugó csatlakoztatva van a hálózathoz míg a hálózati kapcsoló BE állásban van, a kéziszerszám azonnal működésbe lép, ami súlyos balesetet idézhet elő.
-
Ha a munkaterület távol esik a áramforrástól használjon megfelelő vastagságú és kapacitású hosszabbítót. A hosszabbítót a megoldható legrövidebb hosszúságon kell tartani.
-
Kerülje az olyan állapotban történő vágást, amikor az alap nem érintkezik az anyaggal.
Amikor a penge beszorul, vagy bármilyen okból megszakítja a vágást, engedje el a ravaszt, és tartsa a fűrészt mozdulatlanul az anyagban, amíg a penge teljesen leáll. Soha ne próbálja eltávolítani a fűrészt munkadarabból vagy visszafelé húzni, amíg a penge mozgásban van, mert VISSZARUGÁS léphet fel. Figyelje meg a penge-elakadás okát és tegyen korrekciós lépéseket annak megelőzésére.
- Nagyobb paneleket támasszon meg a penge becsípődési és VISSZARUGÁSI kockázatának minimalizálása érdekében. A nagyobb panelek könnyen elhajolhatnak a saját súlyuknál fogva (3. ábra). A támasztékokat a panel alatt, annak mindkét oldalán kell elhelyezni, a vágási vonalhoz és a panel széléhez közel, amint az az 2. ábrán látható.
A penge becsípődési és visszarúgási kockázatának minimalizálása érdekében. Ha a vágási művelet miatt a fűrészt a munkadarabban kell várakoztatni, akkor a fűrészt a nagyobb darabban kell várakoztatni és a kisebb darab levágásra kerül.
-
Meglévő falak vagy egyéb nem látható területek vágásakor különös fi gyelemmel járjon el. A kiálló penge belevághat tárgyakba ami VISSZARÚGÁST okozhat. SOHA ne rakja a kezét vagy az ujjait a fűrész mögé (4. ábra). Ha visszarúgás következett be, a fűrész könnyen hátraugorhat a keze felett, ami súlyos sérülést okozhat.
-
FIGYELMEZTETÉS: Fontos, hogy megfelelően támassza alá a munkadarabot, és a fűrészt szilárdan fogja nehogy elveszítse az irányítást, mert az személyi sérülést okozhat. A 5. ábrán látható a fűrész tartásának tipikus módja.
-
Helyezze a fűrész alapjának szélesebb részét a munkadarabnak arra a részére, amelyik szilárdan van rögzítve, és ne arra a részre, amelyik leeshet a vágás után. Például az 6. ábra bemutatja a tábla végének HELYES módon történő vágását, míg a 7. ábrán a HELYTELEN mód látható. Ha a munkadarab rövid vagy kicsi, rögzítse le. NE PROBÁLJA A RÖVID DARABOKAT KÉZZEL TARTANI!
-
Soha ne próbálja meg a körfűrészt fejjel lefelé satuba fogatva használni. Ez rendkívül veszélyes és súlyos balesethez vezethet (8. ábra).
-
A vezető használata során ne kísérelje meg a ferde vágást, amely engedné a vágott anyag csúszását a fűrészlap és a vezető között. Ha így tesz, az sérülést okozhat. (9, 10. ábra)
-
Amennyiben a kar lazán marad, az nagyon veszélyes helyzetet eredményez. Mindig rögzítse alaposan. (15. ábra)
-
A nagyon veszélyes, ha a szárnyas csavar laza marad. Mindig alaposan bilincselje le. (25. ábra)
-
Vágási munka előtt határozza meg, milyen anyagot fog vágni. Ha a vágásra szánt anyag előre láthatóan veszélyes / mérgező port fog keletkezését okozza, ellenőrizze, hogy a porzsák vagy egyéb porelszívó rendszer szorosan csatlakoztatva van a por-kimenehez.
Továbbá viseljen porvédő maszkot, ha rendelkezésre áll.
○ A fűrészelés megkezdése előtt ellenőrizze, hogy a penge elérte teljes sebességű fordulatszámot.
○ Ha a fűrészlap megáll vagy rendellenes zajt hallat, azonnal kapcsolja ki a kapcsolót.
○ Mindig gondosan akadályozza meg, hogy a tápkábel a forgó penge közelébe kerüljön.
Magyar
○ A körfűrész használata a penge felfelé vagy oldalra fordított állapotában nagyon veszélyes. Az ilyen szokványostól eltérő alkalmazás elkerülendő.
○ Anyagok vágása közben mindig viseljen védőszemüveget.
Amikor befejezte a munkát, húzza ki a dugót az aljzatból.
-
A penge csatlakoztatása után, ismételten ellenőrizze, hogy a rögzítő kar szilárdan rögzítve van az előírt helyzetben.
-
Ne nézzen közvetlenül a fényforrásba. Ha folyamatosan a fényforrásba néz, a szeme megsérülhet.
Egy puha ruhával töröljön le mindennemű koszt és szennyeződést a LED lámpa lencséjéről, ügyelve arra, hogy ne karcolja meg a lencsét.
A LED lámpa lencséjén található karcolások a fényerő csökkenését eredményezhetik.
32. Ellenőrizze, hogy nincsenek-e bevágások vagy karcolások a kábelen.
33. Ellenőrizze a külső részeket, hogy nincsenek-e sérülések.
34. A fa vágására alkalmas fűrészlapot használjon.
35. Olyan fürészpengét használjon, amelynek a kijelzett forgási sebessége egyenlő vagy nagyobb, mint a szerszám forgási sebessége.
36. Az EN847-1 szabványnak megfelelő fűrészpengét használjon.
37. Ne tegye ki erős ütésnek a kapcsolópanelt, és ne törje el. Ez gondot okozhat.
AZ EGYES RÉSZEK ELNEVEZÉSE (1.-28. ábra)
| 1 | Kapcsoló |
| 2 | Kapcsoló rögzítő |
| 3 | Vágási mélység kar |
| 4 | Lejtő szárnyas anyacsavar |
| 5 | Vezető rögzítő szárnyas anyacsavar |
| 6 | Alsó védőelem |
| 7 | Csavar |
| 8 | Alátét (B) |
| 9 | Fűrészpenge |
| 10 | Vezető rész |
| 11 | Alap |
| 12 | Ferde szárnyas csavar |
| 13 | Zárkar |
| 14 | Vezető rögzítő szárnyas anyacsavar |
| 15 | Ütköző kar |
| 16 | LED-lámpa |
| 17 | Kábeltartó |
| 18 | Fogantyú |
| 19 | Segédfogantyú |
| 20 | Porgyűjtő fúvóka |
| 21 | M6 rögzítőcsavar (2 db) |
| 22 | Párhuzamosság állító M6 rögzítőcsavar |
| 23 | Kúpos darab |
| 24 | Szögbeállító csavar |
| 25 | Szögbeállító csavar (45°-hoz) |
| 26 | Módválasztó kapcsoló |
| 27 | Csendes üzemmód jelzőlámpa |
| 28 | Világításkapcsoló |
| 29 | Hosszú vezető |
| 30 | Vezető |
| 31 | Fluor lemez |
| 32 | Dugókulcs |
| 33 | Alátét (A) |
SZIMBÓLUMOK
FIGYELMEZTETÉS
Az alábbiakban a géphez alkalmazott jelöléseket soroltuk fel. A gép használata előtt feltétlenül ismerkedjen meg ezekkel a jelölésekkel.
 | C6MEY2: Körfürész |
 | A sérülések kockázatának csökkentése érdekében, a használónak el kell olvasnia a használati útmutatót. |
 | Mindig viseljen védőszemüveget. |
 | Mindig viseljen hallásvédőt. |
 | Csak EU-országok számáraAz elektromos szerszámokat ne dobja a háztartási szemétbe!Az elektromos és elektronikus berendezések hulladékairól szóló 2012/19/EU irányelv és annak a nemzeti jogba való átültetése szerint az elhasznált elektromos szerszámokat külön kell gyűjteni, és egy környezetbarát újrafeldolgozó létesítménybe kell visszavinni. |
| V Névleges feszültség | |
| n_0 | Terhelés nélküli sebesség |
 | Bekapcsolás |
 | Kikapcsolás |
| Húzza ki az elektromos csatlakozót a dugaljból | |
 | Figyelmeztetés |
 | Módválasztó kapcsoló |
 | Világításkapcsoló |
| Tiltott művelet | |
| II. osztályú szerszám | |
SZABVÁNYOS KIEGÉSZÍTÓK
Az alapkészülék (1 készülék) mellett a csomag a 158. oldalon felsorolt kiegészítőket is tartalmazza.
A szabványos kiegészítők köre figyelmeztetés nélkül módosulhat.
ALKALMAZÁSI TERÜLETEK
Különböző típusú fák vágása.
MÜSZAKI ADATOK
| Modell C6MEY2 | |||
| Feszültség 230 V | ~ | ||
| Felvett teljesítmény 1050 W | |||
| Uresjárati fordulatszám | 4500 min-1(Teljesítmény üzemmód)2000 min-1(Csendes üzemmód) | ||
| Kapacitás | Vágási mélység | 90° | 66 mm |
| 45° | 46 mm | ||
| -5° 57 mm | |||
| Súly* | 2,9 kg | ||
* A 01/2014 EPTA-eljárás szerint
MEGJEGYZÉS
A HiKOKI folyamatos kutatási és fejlesztési programja következtében az itt szereplő műszaki adatok előzetes bejelentés nélkül változhatnak.
Elektronikus vezérlés
○ Lágyindítás
○ Túlterhelés-védelem
Ez a védelmi funkció a motor túlterhelése vagy fordulatszámának működés közbeni jelentős csökkenése esetén kikapcsolja annak áramellátását.
Ha aktiválva van a túlterhelés-védelmi funkció, a motor leállhat.
Ez esetben engedje el a szerszám kapcsolóját, és hárítsa el a túlterhelés okát. Ezt követően a gépet ismét használhatja.
O Túlmelegedés-védelem
Ez a védelmi funkció a motor működés közbeni túlmelegedésekor megszünteti annak áramellátását, és leállítja a szerszámgépet.
Ha aktiválva van a túlmelegedés-védelmi funkció, a motor leállhat.
Ez esetben engedje el a szerszám kapcsolóját, és néhány percig hagyja lehülni a szerszámot.
Ezt követően a gépet ismét használhatja.
○ Forgásisebesség-átváltási funkció (teljesítmény üzemmód/csendes üzemmód)
ÖSSZESZERELÉS ÉS HASZNÁLAT
| Müvelet | Ábra | Oldal |
| Hajlított vágás az útmutató segítségével (+45° irányban) | 9 | 3 |
| Hajlított vágás az útmutató segítségével (-5° irányban) | 10 | 3 |
| Az alap oldalai és a fűrészpenge párhuzamosságának fi nomhangolása | 11 | 3 |
| Dőlésszög finomhangolása (90° esetén) | 12 | 4 |
| Dőlésszög finomhangolása (45° esetén) | 13 | 4 |
| Vezető helyzetének finomhangolása | 14 | 5 |
| A vágási mélység beállítása | 15 | 5 |
| Vágási vonal | 16 | 5 |
| A kapcsoló használata | 17 | 5 |
| A módválasztás funkció *1 | 18 | 5 |
| A LED lámpa használata | 19 | 5 |
| A kábeltartó használata | 20 | 6 |
| A hosszú vezető csatlakoztatása (külön megvásárolható) | 21 | 6 |
| A vezető csatlakoztatása | 22 | 6 |
| A fl uor lemez csatlakoztatása (külön megvásárolható) | 23 | 6 |
| Helyes szögben való vágás | 24 | 6 |
| Lejtős vágás (+45° irányban) | 25 | 7 |
| Ferde vágás (-5° irányban) | 26 | 7 |
| A penge leszerelése | 27 | 8 |
| A penge felszerelése | 28 | 8 |
| A tartozékok kiválasztása | — | 159 |
*1 A módválasztás funkció
A módválasztó kapcsoló minden egyes megnyomásakor az üzemmód megváltozik.
Ha Csendes üzemmódot választott, a Csendes üzemmód jelző lámpa világítani kezd.
A csendes üzemmód csökkenti a motor maximális percenkénti fordulatszámát, lehetővé téve a kevesebb zajjal járó, hatékony munkát.
Amennyiben a terhelés megnő a motor Csendes üzemmódban való működtetése közben, automatikusan átvált Teljesítmény üzemmódra.
Továbbá, ha a teher újra visszacsökken, automatikusan visszavált Csendes üzemmódra.
Teljesítmény üzemmódban a szerszám nem vált Csendes üzemmódra még a terhelés csökkenésekor sem.
| Üzemmód | Terhelés nélküli sebesség |
| Teljesítmény | 4500 min ^-1 |
| Csendes | 2000 min ^-1 |
MEGJEGYZÉS
○ Az üzemmód nem módosítható csak abban az esetben, ha a tápkábel csatlakozója csatlakoztatva van a foglalathoz és a kapcsoló behúzásra kerül egyszer.
○ A készülék akkor is a megadott módban marad, ha kapcsolót be- és kikapcsolja, vagy a hálózati csatlakozót lecsatlakoztatja ill. visszacsatlakoztatja.
LED LÁMPA FIGYELMEZTETŐ JELZÉSEK
Ez a termék olyan funkciókkal rendelkezik, amelyeket azért terveztek, hogy megóvják magát a szerszámot. Amikor meghúzza a kapcsolót, valamint a kioldását követő 3 másodpercig, és ha bármely védelmező funkció működésbe lép üzemeltetés közben, a LED lámpa villogni fog az 1. táblázat-ban leírtak szerint. Ha bármelyik védelmező funkció működésbe lép, azonnal vegye el az ujját a kapcsolóról és kövesse az alábbi utasításokat a javító intézkedések szerint.
- táblázat
| Védelmező funkció | LED lámpa kijelző | Javító művelet |
| Túlterhelésvédelem | 0,1 másodpercig BE/0,1 másodpercig KI | Távolítsa el a túlterhelés okát. |
| Hőmérséklet elleni védelem | 0,5 másodpercig BE/0,5 másodpercig KI | Engedje a szerszámot és az akkumulátort teljesen lehűlni. |
KARBANTARTÁS ÉS ELLENŐRZÉS
FIGYELMEZTETÉS
Győződjön meg arról, hogy a szerszámgép KI legyen kapcsolva és a dugasz ki legyen húzva a hálózati csatlakozóból karbantartás és ellenőrzés esetén.
1. A penge ellenőrzése
Mivel a tompa élü füresz használata csökkenti a hatékonyságot és a motor meghibásodását is okozhatja, élezze meg vagy cserélje ki a szerszámot, amint kopást észlel.
2. A rögzítőcsavarok ellenőrzése
Rendszeresen ellenőrizze a rögzítőcsavarokat, és győződjön meg róla, hogy megfelelően feszesek-e. Ha bármelyik csavar laza, azonnal húzza meg. Ennek elmulasztása komoly veszélyt jelenthet.
3. A tápkábel cseréje
Ha a tápkábel cseréje szükséges, azt a biztonsági kockázat elkerülése érdekében gyártójának kell végeznie.
4. Motor egység karbantartása
A motor tekercselés fontos része ennek az eszköznek. Óvja a károsodástól és ügyeljen arra, hogy ne érintkezzen a tisztító olajjal vagy vízzel.
50 óra használat után tisztítsa meg a motort száraz levegőt fújva a motor burkolatának nyílásain át egy levegőfúvókával vagy más eszközzel (29. ábra).
Por vagy részecske felhalmozódása a motor károsodásához vezethet.
5. Az alsó védőelem ellenőrzése és karbantartása
Mindig győződjön meg róla, hogy az alsó védőelem egyenletesen halad.
Hibás működés esetén azonnal javítsa az alsó védőelemet.
A tisztításhoz és karbantartáshoz légfúvó pisztollyal fújja tisztára vagy más eszközzel tisztítsa meg az alsó védőelem és fogaskerék fedele közötti rést, valamint az alsó védőelem forgó részét, száraz levegővel (29. ábra).
Ez hatásos a forgács és egyéb részecskék eltávolításához.
A forgácsok vagy más részecskék felgyűlése az alsó védőelemben a készülék meghibásodásához vagy sérüléshez vezethet.
FIGYELMEZTETÉS
A por belégzésének vagy a szem irritációjának elkerülése érdekében viseljen védőszemüveget és porvédő maszkot, amikor légpisztollyal vagy más eszközzel tisztítja a szerszám alsó védőelemét, szellőzőnyílásait vagy más részeit.
Győződjön meg róla, hogy alsó védőelem simán mozog
Alsó védőelem forgó része

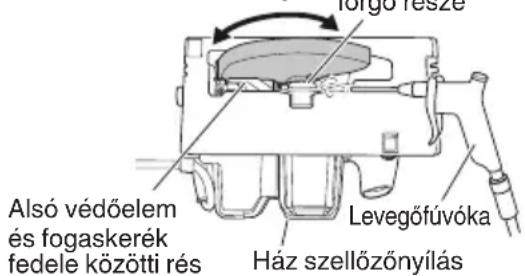

6. A fűrészlap belsejének tisztítása
Rendszeresen ellenőrizze és tisztítsa meg, hogy a fűrészpor és a többi maradék biztosan ne gyűljön fel a fűrészlap belsejében. Ellenőrzéskor és tisztításkor mindig vegye le a fűrészlapot. (30. ábra)

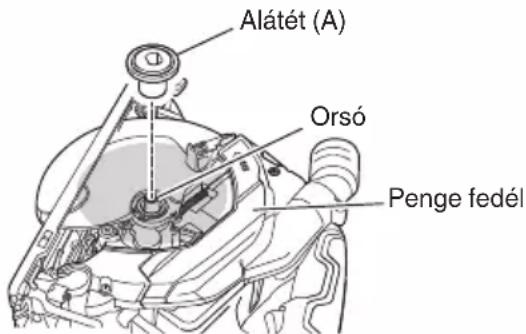

7. A készülék külső tisztítása
Ha a szerszámgép szennyeződött, törölje le puha, száraz ronggyal vagy benedvesített, szappanos ronggyal. Ne használjon klóros oldószereket, benzint vagy festékhigítót, mivel ezek szétmarhatják a műanyagot.
8. Tárolás
Kérjük, kerülje a nem használt termék és a kiegészítők alábbi helyeken való tárolását, és tárolja azokat biztonságos és száraz helyen.
MEGJEGYZÉS
○ Ne tárolja olyan helyen, ahol gyermek is elérheti vagy könnyen hozzáférhet.
○ Ne tárolja esőnek kitett helyen, mint például a ház eresze alatt, vagy magas páratartalmú környezetben.
○ Ne tárolja olyan helyen, ahol hirtelen páratartalomváltozás következhet be, vagy közvetlen napsugárzásnak kitéve.
○ Ne tárolja illékony vegyszerek közelében, mert fennáll a tűz keletkezésének vagy robbanás veszélye.
FIGYELEM
A kéziszerszámok üzemeltetése és karbantartása során be kell tartani az adott országban érvényes biztonsági előírásokat és szabványokat.
GARANCIA
A HiKOKI Power Tools szerszámokra a törvény által előírt országos előírásoknak megfelelő garanciát vállalunk. A garancia nem vonatkozik a helytelen vagy nem rendeltetésszerű használatból, továbbá a normál mértékűnek számító elhasználódásból, kopásból származó meghibásodásokra, károkra. Reklamáció esetén kérjük, küldje el a – nem szétszerelt – szerszámot a kezelési útmutató végén található GARANCIA BIZONYLATTAL együtt a hivatalos HiKOKI szervizközpontba.
A környezeti zajra és vibrációra vonatkozó információk A mért értékek az EN62841 szabványnak megfelelően kerültek meghatározásra és az ISO 4871 alapján kerülnek közzétételre.
Mért A-hangteljesítményszint: 106 dB (A) Mért A-hangnyomásszint: 95 dB (A) Bizonytalanság K: 3 dB (A).
Viseljen hallásvédő eszközt.
EN62841 szerint meghatározott rezgési összértékek (háromtengelyű vektorösszeg).
Forgácslap vágás: Rezgéskibocsátás értéke: a_h = 2,0 m/s^2 Bizonytalanság: K = 1,5 m/s²
A közölt rezgési összérték és a közölt zajkibocsátási érték mérése a szabványos vizsgálati eljárással megegyezően történt, és használható a szerszámok összehasonlítására. Ugyancsak használható a kibocsátás előzetes megbecslésére.
FIGYELMEZTETÉS
○ Az elektromos kéziszerszám tényleges használat során tapasztalt rezgése és zajkibocsátása eltérhet a közölt értéktől a szerszám használati módjának függvényében, különös tekintettel a megmunkált munkadarab típusára; és
○ A szerszámkezelő védelme érdekében tegye meg a megfelelő biztonsági óvintézkedéseket és ehhez vegye fi gyelembe a használat tényleges körülményei során becsült kibocsájtási értékeket (vegye fi gyelembe az üzemeltetési ciklus összes szakaszát a tényleges használaton kívül, például amikor a szerszámgép ki volt kapcsolva vagy üresjáratban volt).
MEGJEGYZÉS
A HiKOKI folyamatos kutatási és fejlesztési programja következtében az itt szereplő műszaki adatok előzetes bejelentés nélkül változhatnak.
OBECNÁ BEZPEČNOSTNÍ VAROVÁNÍ TÝKAJÍCÍ SE BEZPEČNOSTI ELEKTRICKÉHO NÁŘADÍ
⚠️ VAROVÁNÍ
1106 Bogáncsvirág u.5-7, Budapest, Hungary
Tel: +36 1 2643433
Fax: +36 1 2643429
URL: http://www.hikoki-powertools.hu
