Productsoort	Cirkelzaag
Merk	HiKOKI
Model	C6MEY2
Nominale spanning	230 V~
Opgenomen vermogen	1050 W
Onbelaste snelheid (vermogensmodus)	4500 min⁻¹
Onbelaste snelheid (stille modus)	2000 min⁻¹
Zaagdiepte bij 90°	66 mm
Zaagdiepte bij 45°	46 mm
Zaagdiepte bij -5°	57 mm
Gewicht (volgens EPTA 01/2014)	2,9 kg
Geschikte zaagblad diameter	162 mm tot 165 mm
Elektronische functies	Zachte start, bescherming tegen overbelasting en oververhitting, modusselectie (vermogen/stil)
Verlichting	Ingebouwde LED
Rem	Elektrische rem
Onderste bescherming	Automatisch intrekbare onderste kap
Aansluiting voor afzuiging	Stofopvangmondstuk
Meegeleverde accessoires	Lange geleider, geleider, fluorplaat, dopsleutel, zaagblad
Aanbevolen onderhoud	Regelmatig reinigen van de onderste kap en het deksel, controle van schroeven, slijpen of vervangen van het zaagblad
Geluidsvermogensniveau	106 dB(A)
Geluidsdrukniveau	95 dB(A)
Trilling (snijden van grijs karton)	a_h = 2,0 m/s², K = 1,5 m/s²
Beschermingsklasse	Klasse II (dubbele isolatie)
Geldende normen	EN62841-1, EN62841-2-5, EN55014-1/-2, EN61000-3-2/-3

Veelgestelde vragen - C6MEY2 HiKOKI

Welke zaagblad diameter kan ik gebruiken op de cirkelzaag HiKOKI C6MEY2?

Gebruik uitsluitend zaagbladen met een diameter tussen 162 mm en 165 mm. Controleer of de centrale boring overeenkomt met die van de zaag.

Hoe stel ik de zaagdiepte in?

Draai de zaagdiepteknop (3) los, stel de basis in op de gewenste diepte (maximaal 66 mm bij 90°), draai de knop weer vast. Zorg ervoor dat minder dan één tand van het zaagblad onder het werkstuk uitsteekt.

Wat te doen als het zaagblad vastloopt tijdens het zagen?

Laat de trekker onmiddellijk los en houd de zaag stil in het werkstuk totdat het zaagblad volledig stopt. Verwijder de zaag niet zolang het zaagblad draait. Identificeer de oorzaak van het vastlopen (bot zaagblad, slechte bevestiging, enz.) en los dit op voordat u opnieuw start.

Hoe wijzig ik de snelheidsmodus (vermogen/stil)?

Druk op de moduskeuzeschakelaar (26) terwijl de zaag is aangesloten en de hoofdschakelaar is ingedrukt. Het indicatielampje (27) brandt in de stille modus. In de stille modus wordt het maximale toerental verlaagd tot 2000 tpm voor een stillere werking.

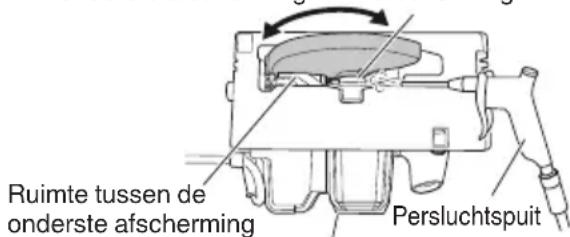

Hoe onderhoud ik de onderste kap?

Controleer regelmatig of de onderste kap vrij beweegt en onmiddellijk sluit. Gebruik een persluchtpistool om de ruimte tussen de kap en het tandwieldeksel en het draaiende deel schoon te blazen. Draag een veiligheidsbril en een stofmasker.

Kan ik de zaag gebruiken om metaal of steen te zagen?

Nee, deze zaag is uitsluitend ontworpen voor het zagen van hout. Gebruik geen slijpschijven of ongeschikte zaagbladen. Gebruik altijd een zaagblad dat voldoet aan norm EN847-1.

Wat betekenen de knipperingen van het LED-lampje?

Het LED-lampje knippert om aan te geven dat een beveiliging is geactiveerd. Kort knipperen (0,1s aan/0,1s uit) = overbelastingsbeveiliging. Langzaam knipperen (0,5s/0,5s) = oververhittingsbeveiliging. Laat in beide gevallen de trekker los en los de oorzaak op.

Hoe voorkom ik terugslag van de zaag?

Houd de zaag stevig met twee handen vast, ga aan de zijkant van het zaagblad staan, ondersteun grote werkstukken correct, gebruik scherpe zaagbladen en draai de blokkeerhendels goed aan. Forceer de zaagsnede niet en verwijder de zaag niet terwijl deze draait.

Welk type verlengsnoer gebruiken buitenshuis?

Gebruik een verlengsnoer geschikt voor buitengebruik, met voldoende doorsnede voor het vermogen van het gereedschap (1050 W). Als gebruik in een vochtige omgeving onvermijdelijk is, gebruik dan een stroomvoorziening beschermd door een aardlekschakelaar (PRCD).

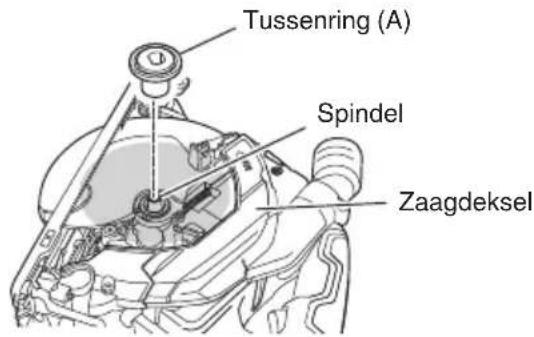

Hoe reinig ik de binnenkant van het deksel van de zaag?

Koppel het gereedschap los van de stroom en verwijder het zaagblad. Gebruik een droge doek of perslucht om zaagsel en vuil te verwijderen. Gebruik geen agressieve oplosmiddelen. Plaats het zaagblad terug en volg de aanhaalinstructies.

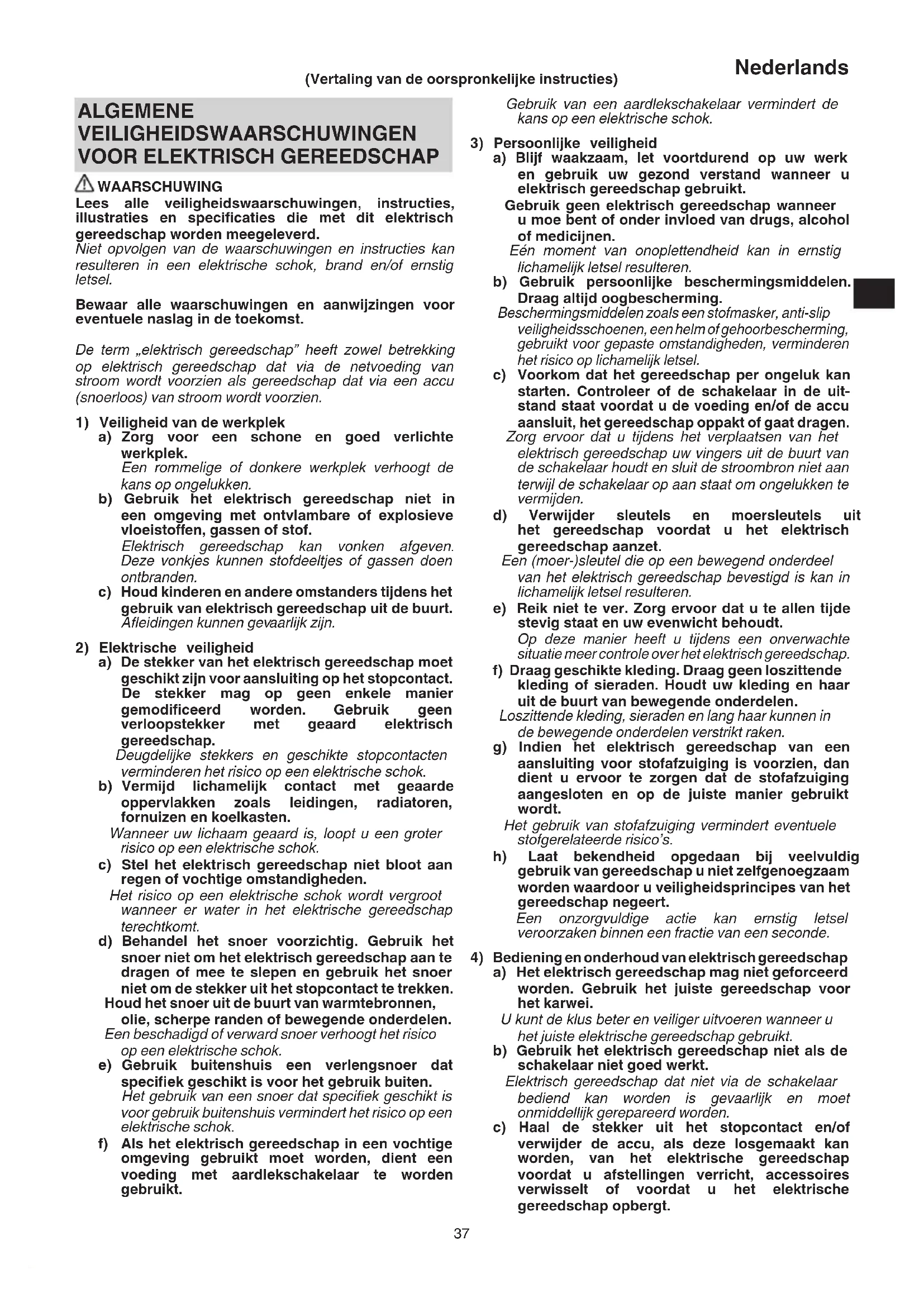

GEBRUIKSAANWIJZING C6MEY2 HiKOKI

Lees alle veiligheidswaarschuwingen, instructies, illustraties en specificaties die met dit elektrisch gereedschap worden meegeleverd.

Niet opvolgen van de waarschuwingen en instructies kan resulteren in een elektrische schok, brand en/of ernstig letsel.

Bewaar alle waarschuwingen en aanwijzingen voor eventuele naslag in de toekomst.

De term „elektrisch gereedschap” heeft zowel betrekking op elektrisch gereedschap dat via de netvoeding van stroom wordt voorzien als gereedschap dat via een accu (snoerloos) van stroom wordt voorzien.

1) Veiligheid van de werkplek

a) Zorg voor een schone en goed verlichte werkplek.

Een rommelige of donkere werkplek verhoogt de kans op ongelukken.

b) Gebruik het elektrisch gereedschap niet in een omgeving met ontvlambare of explosieve vloeistoffen, gassen of stof.

Elektrisch gereedschap kan vonken afgeven.

Deze vonkjes kunnen stofdeeltjes of gassen doen ontbranden.

c) Houd kinderen en andere omstanders tijdens het gebruik van elektrisch gereedschap uit de buurt. Afleidingen kunnen gevaarlijk zijn.

2) Elektrische veiligheid

a) De stekker van het elektrisch gereedschap moet geschikt zijn voor aansluiting op het stopcontact. De stekker mag op geen enkele manier gemodificeerd worden. Gebruik geen verloopstekker met geaard elektrisch gereedschap.

Deugdelijke stekkers en geschikte stopcontacten verminderen het risico op een elektrische schok.

b) Vermijd lichamelijk contact met geaarde oppervlakken zoals leidingen, radiatoren, fornuizen en koelkasten.

Wanneer uw lichaam geaard is, loopt u een groter risico op een elektrische schok.

c) Stel het elektrisch gereedschap niet bloot aan regen of vochtige omstandigheden.

Het risico op een elektrische schok wordt vergroot wanneer er water in het elektrische gereedschap terechtkomt.

d) Behandel het snoer voorzichtig. Gebruik het snoer niet om het elektrisch gereedschap aan te dragen of mee te slepen en gebruik het snoer niet om de stekker uit het stopcontact te trekken.

Houd het snoer uit de buurt van warmtebronnen, olie, scherpe randen of bewegende onderdelen. Een beschadigd of verward snoer verhoogt het risico op een elektrische schok.

e) Gebruik buitenshuis een verlengsnoer dat specifiek geschikt is voor het gebruik buiten. Het gebruik van een snoer dat specifiek geschikt is voor gebruik buitenshuis vermindert het risico op een elektrische schok.

f) Als het elektrisch gereedschap in een vochtige omgeving gebruikt moet worden, dient een voeding met aardlekschakelaar te worden gebruikt.

Gebruik van een aardlekschakelaar vermindert de kans op een elektrische schok.

3) Persoonlijke veiligheid

a) Blijf waakzaam, let voortdurend op uw werk en gebruik uw gezond verstand wanneer u elektrisch gereedschap gebruikt.

Gebruik geen elektrisch gereedschap wanneer u moe bent of onder invloed van drugs, alcohol of medicijnen.

Eén moment van onoplettendheid kan in ernstig lichamelijk letsel resulteren.

b) Gebruik persoonlijke beschermingsmiddelen. Draag altijd oogbescherming.

Beschermingsmiddelen zoals een stofmasker, anti-slip veiligheidsschoenen, een helm of gehoorbescherming, gebruikt voor gepaste omstandigheden, verminderen het risico op lichamelijk letsel.

c) Voorkom dat het gereedschap per ongeluk kan starten. Controleer of de schakelaar in de uitstand staat voordat u de voeding en/of de accu aansluit, het gereedschap oppakt of gaat dragen.

Zorg ervoor dat u tijdens het verplaatsen van het elektrisch gereedschap uw vingers uit de buurt van de schakelaar houdt en sluit de stroombron niet aan terwijl de schakelaar op aan staat om ongelukken te vermijden.

d) Verwijder sleutels en moersleutels uit het gereedschap voordat u het elektrisch gereedschap aanzet.

Een (moer-)sleutel die op een bewegend onderdeel van het elektrisch gereedschap bevestigd is kan in lichamelijk letsel resulteren.

e) Reik niet te ver. Zorg ervoor dat u te allen tijde stevig staat en uw evenwicht behoudt.

Op deze manier heeft u tijdens een onverwachte situatie meer controle over het elektrisch gereedschap.

f) Draag geschikte kleding. Draag geen loszittende kleding of sieraden. Houdt uw kleding en haar uit de buurt van bewegende onderdelen.

Loszittende kleding, sieraden en lang haar kunnen in de bewegende onderdelen verstrikt raken.

g) Indien het elektrisch gereedschap van een aansluiting voor stofafzuiging is voorzien, dan dient u ervoor te zorgen dat de stofafzuiging aangesloten en op de juiste manier gebruikt wordt.

Het gebruik van stofafzuiging vermindert eventuele stofgerelateerde risico's.

h) Laat bekendheid opgedaan bij veelvuldig gebruik van gereedschap u niet zelfgenoegzaam worden waardoor u veiligheidsprincipes van het gereedschap negeert.

Een onzorgvuldige actie kan ernstig letsel veroorzaken binnen een fractie van een seconde.

4) Bediening en onderhoud van elektrisch gereedschap

a) Het elektrisch gereedschap mag niet geforceerd worden. Gebruik het juiste gereedschap voor het karwei.

U kunt de klus beter en veiliger uitvoeren wanneer u het juiste elektrische gereedschap gebruikt.

b) Gebruik het elektrisch gereedschap niet als de schakelaar niet goed werkt.

Elektrisch gereedschap dat niet via de schakelaar bediend kan worden is gevaarlijk en moet onmiddellijk gerepareerd worden.

c) Haal de stekker uit het stopcontact en/of verwijder de accu, als deze losgemaakt kan worden, van het elektrische gereedschap voordat u afstellingen verricht, accessoires verwisselt of voordat u het elektrische gereedschap opbergt.

Nederlands

Dergelijke preventieve veiligheidsmaatregelen verminderen het risico dat het elektrisch gereedschap per ongeluk opstart.

d) Berg elektrisch gereedschap buiten het bereik van kinderen op en sta niet toe dat personen die niet bekend zijn met het juiste gebruik van het gereedschap of deze voorschriften dit elektrisch gereedschap gebruiken.

Eletrisch gereedschap is gevaarlijk in onbevoegde handen.

e) Verzorg het elektrische gereedschap accessoires. Controleer het gereedschap op een foutieve uitlijning, vastgelopen of defecte bewegende onderdelen en andere problemen die van invloed kunnen zijn op de juiste werking van het gereedschap. Indien het gereedschap defect of beschadigd is moet het gerepareerd worden voordat u het gereedschap opnieuw gebruikt.

Slecht onderhouden elektrisch gereedschap is verantwoordelijk voor een groot aantal doe-het-zelf ongelukken.

f) Houd snijwerktuigen scherp en schoon.

Goed onderhouden snijwerktuigen met scherpe snijranden lopen minder snel vast en zijn gemakkelijker in het gebruik.

g) Elektrisch gereedschap, toebehoren, bits enz. moeten in overeenstemming met deze instructies worden gebruikt, waarbij de werkomstandigheden en het werk dat gedaan moet worden in overweging moeten worden genomen.

Gebruik van het elektrisch gereedschap voor andere doeleinden dan waarvoor het is bedoeld, kan resulteren in een gevaarlijke situatie.

h) Houd de handvat- en greepoppervlakken droog, schoon en vrij van olie en vet.

Glibberige handvat- en greepoppervlakken zorgen voor onveilig gebruik en onveilige bediening van het gereedschap in onverwachte situaties.

5) Onderhoud

a) Het gereedschap mag uitsluitend door bevoegd onderhoudspersoneel worden onderhouden en er mag daarbij uitsluitend gebruik gemaakt worden van identieke vervangingsonderdelen.

Hierdoor kunt u er op rekenen dat het elektrisch gereedschap veilig blijft.

VOORZORGSMAATREGELEN

Houd kinderen en kwetsbare personen op een afstand. Het gereedschap moet na gebruik buiten het bereik van kinderen en andere kwetsbare personen worden opgeborgen.

VEILIGHEIDSINSTRUCTIES VOOR ALLE ZAGEN

Procedures voor het zagen

a) ⚠ GEVAAR: Houd uw handen uit de buurt van de zaagsnede en het zaagblad. Houd uw tweede hand op de aanvullende handgreep of op de motorbehuizing.

Als u de zaag met beide handen vasthoudt, kunnen ze niet verwond worden door het zaagblad.

b) Steek geen ledematen onder het werkstuk.

De beschermkap kan u aan de onderkant van het werkstuk niet beschermen tegen het zaagblad.

c) Stel de zaagdiepte in aan de hand van de dikte van het werkstuk.

Er mag niet meer dan een volledige zaagtand van het zaagblad zichtbaar zijn onder het werkstuk.

d) Houd het werkstuk nooit in uw handen of op uw benen terwijl u snijdt. Zet het werkstuk stevig vast op een stabiel platform.

Het is belangrijk om het werkstuk op de juiste manier te ondersteunen om het risico van lichamelijk letsel, vastlopen van het zaagblad of het verliezen van de controle over de machine te verliezen.

e) Houd het elektrische gereedschap vast aan de geïsoleerde greepoppervlakken bij het uitvoeren van een handeling waarbij het snijdgereedschap in

en aanraking kan komen met verborgen bedrading of zijn eigen kabel.

Contact met een draad waar stroom op staat kan ervoor zorgen dat blootliggende metalen onderdelen van het elektrische gereedschap ook onder stroom komen te staan en de gebruiker een elektrische schok geven.

f) Gebruik altijd een langsgeleider of rei wanneer u gaat schulpen.

Hierdoor wordt de precisie van de zaagsnede verbeterd en het risico dat het zaagblad vastloopt verminderd.

g) Gebruik altijd zaagbladen van de juiste afmetingen en vorm spilgat (ruitvormig of rond).

Zaagbladen die niet goed passen op de cirkelzaag zullen naast het midden draaien en leiden tot het verliezen van de controle over de machine.

h) Gebruik in geen geval beschadigde of ongeschikte tussenringen of bevestigingsbouten voor het zaagblad.

De tussenringen en bevestigingsbouten zijn speciaal ontworpen voor uw cirkelzaag om optimale prestaties en veiligheid in het gebruik te kunnen waarborgen.

Oorzaken voor terugslag en waarschuwingen die daarmee verband houden

- Een terugslag is een plotselinge reactie van de machine op een afgeklemd, vastgelopen of verkeerd uitgelijnd zaagblad, waarbij de zaag oncontroleerbaar uit het werkstuk opspringt naar de gebruiker toe;

- Wanneer het zaagblad wordt afgeklemd of vastloopt doordat de zaagsnede zich om het blad sluit, zal het zaagblad stilvallen en zal de reactie van het draaien van de motor de machine in tegenovergestelde richting, dus naar de gebruiker toe, werpen;

- Als het zaagblad vervormd raakt of niet correct wordt uitgelijnd in de zaagsnede, kunnen de zaagtanden aan de achterkant van het zaagblad de rand van het werkstuk raken en zo de machine terugwerpen in de richting van de gebruiker.

Terugslag is het resultaat van het onjuist gebruiken van de zaag en/of incorrecte gebruiksprocedures of gebruiksomstandigheden en kan worden vermeden door de juiste voorzorgsmaatregelen te treffen zoals die hieronder vermeld staan.

a) Houd de cirkelzaag stevig met beide handen vast en houd uw armen zo dat u een eventuele terugslag kunt opvangen. Plaats uw lichaam aan een van bij kanten van het zaagblad, maar niet in lijn met het zaagblad.

De cirkelzaag kan in naar u toe springen als gevolg van een terugslag, maar de gebruiker kan een eventuele terugslag opvangen en controleren, als de juiste voorzorgen in acht worden genomen.

b) Wanneer het zaagblad vastloopt, of wanneer om wat voor reden dan ook het zagen wordt onderbroken, moet u de trekschakelaar loslaten en de cirkelzaag stil houden in het werkstuk totdat het zaagblad helemaal stil staat.

Probeer in geen geval de cirkelzaag uit het werkstuk te halen of naar achteren te trekken wanneer het zaagblad nog draait, want hierdoor kan een terugslag optreden.

Onderzoek de situatie en neem maatregelen om de oorzaak waarom het zaagblad vastloopt weg te nemen.

c) Wanneer u de cirkelzaag opnieuw opstart in het werkstuk, moet u de zaag centreren in de zaagsnede zodat de zaagtanden geen contact maken met het materiaal.

Als een zaagblad vast zit, kan dit oplopen of terugslaan van het werkstuk wanneer de cirkelzaag opnieuw wordt opgestart.

d) Ondersteun grote panelen om het risico dat het zaagblad vastloopt en op terugslag te verminderen.

Grote panelen buigen door onder hun eigen gewicht. De steunen moeten aan beide zijden van de zaagsnede onder het paneel geplaatst worden, dicht bij de zaagsnede en dichtbij de randen van het paneel.

e) Gebruik geen botte of beschadigde zaagbladen.

Botte of niet goed geslepen zaagbladen zullen een smallere zaagsnede geven, wat leidt tot meer wrijving, vastlopende zaagbladen en meer terugslag.

f) De vergrendelingen voor de zaagdiepte en de zaaghoek moeten goed vast zitten voor u begint te zagen.

Als de zaaginstellingen los raken terwijl u aan het zagen bent, kan dit leiden tot vastlopen en terugslag.

g) Wees extra voorzichtig wanneer u in bestaande wanden of andere blinde oppervlakken moet zagen.

Het door het werkstuk uitstekende deel van het zaagblad kan dingen raken die leiden tot terugslag.

Beschermkap onderkant

a) Controleer elke keer voor u de cirkelzaag gaat gebruiken of de beschermkap aan de onderkant goed werkt. Gebruik de cirkelzaag niet als de beschermkap aan de onderkant niet vrij kan bewegen en niet onmiddellijk het zaagblad afsluit. Klem of bevestig de beschermkap aan de onderkant in geen geval vast in de open stand.

Als de cirkelzaag valt, kan de beschermkap aan de onderkant verbogen raken.

Doe de beschermkap aan de onderkant omhoog met de daarvoor bestemde hendel en controleer of de kap vrij kan bewegen en het zaagblad of andere onderdelen niet raakt, onder alle hoeken en zaagdiepten.

b) Controleer de werking van de veer van de beschermkap aan de onderkant. Als de beschermkap en de veer niet naar behoren functioneren, moeten ze voor u de cirkelzaag kunt gebruiken gerepareerd worden.

De beschermkap aan de onderkant kan haperen of langzaam bewegen vanwege beschadigde onderdelen, harsaanslag of opgehoopt vuil.

c) De beschermkap aan de onderkant mag alleen met de hand worden ingetrokken voor speciale zaagbewerkingen, „zoals insteken“ of „samengestelde zaagsnedes“. Trek de beschermkap in met de beschermkaphendel en laat deze weer los zodra het zaagblad het materiaal van het werkstuk in gaat.

Voor alle andere zaagbewerkingen moet u de beschermkap automatisch laten functioneren.

d) Controleer altijd eerst of de beschermkap aan de onderkant het zaagblad volledig afdekt voor u de cirkelzaag op de werkbank of vloer zet.

Een onbeschermd zaagblad dat nog draait zal de cirkelzaag achteruit werpen en zagen in wat er op zijn pad komt. Houd daarom rekening met de tijd die het kost voor het zaagblad helemaal tot stilstand is gekomen nadat u de schakelaar hebt losgelaten.

AANVULLENDE VEILIGHEIDSWAARSCHUWINGEN

1. Draag oordoppen tijdens werkzaamheden om uw gehoor te beschermen.
2. Gebruik alleen de bladdiameter die staat aangegeven op de machine.
3. Gebruik geen schuurwielen.
4. Gebruik geen vervormde of gebarsten zaagbladen.
5. Gebruik geen zaagbladen van zogenaamd "High Speed" staal.
6. Gebruik geen zaagbladen die niet voldoen aan de karakteristieken zoals opgegeven in deze instructies.
7. Stop het zaagblad niet door er zijdelingse druk op uit te oefenen.
8. Zorg er voor dat uw zaagbladen altijd goed scherp zijn.
9. Zorg ervoor dat de beschermkap aan de onderkant soepel en vrij kan bewegen.
10. Gebruik de cirkelzaag in geen geval wanneer de beschermkap aan de onderkant vast staan in de open stand.
11. Zorg ervoor dat het intrekmechanisme van de beschermkap goed werkt.
12. Gebruik de cirkelzaag in geen geval met het zaagblad naar boven of opzij.
13. Zorg ervoor dat het materiaal dat u wilt zagen vrij is van gevaarlijke voorwerpen, zoals spijkers.
14. Het zaagbladen bereik moet 162 mm t/m 165 mm zijn.
15. Haal de stekker uit het stopcontact voor u instellingen, reparaties of onderhoud uitvoert.
16. Let op terugslag bij stoppen.

Deze cirkelzaag heeft een elektrische rem die functioneert wanneer de schakelaar wordt losgelaten. Er zal wat terugslag zijn wanneer de rem functioneert. Houd de cirkelzaag daarom goed vast.

1. Zorg ervoor dat de stroombron die u wilt gebruiken voldoet aan de vereisten voor de stroomvoorziening die staan aangegeven op het typeplaatje van het product.
2. Zorg ervoor dat de stroomschakelaar uit (OFF) staat.

Als de stekker in het stopcontact wordt gedaan met de stroomschakelaar aan (ON), zal het elektrisch gereedschap onmiddellijk beginnen te werken, wat kan leiden tot ernstige ongelukken.

1. Wanneer de werkplek te ver weg is van de stroombron, moet u een verlengsnoer gebruiken van voldoende dikte en met de juiste opgegeven capaciteit. Het verlengsnoer moet zo kort mogelijk gehouden worden.
2. Zaag niet wanneer de voetplaat los is gekomen van het te zagen materiaal.

Wanneer het zaagblad vastgelopen is, of wanneer u om een andere reden halverwege stopt met zagen, dient u de trekkerschakelaar los te laten en de machine stil te houden tot het zaagblad volledig tot stilstand is gekomen. Probeer in geen geval de machine van het werkstuk te halen of terug te trekken terwijl het zaagblad nog draait, want dit zal resulteren in een TERUGSLAG. Kijk waarom het zaagblad is vastgelopen en neem de belemmeringen indien nodig weg.

1. Zorg voor voldoende ondersteuning van grotere panelen om vastlopen van het zaagblad en TERUGSLAG te voorkomen. Grotere panelen buigen vaak door onder hun eigen gewicht (Afb. 3). U dient het paneel aan weerszijden van de zaagsnede en aan beide uiteinden van het paneel te ondersteunen, zoals aangegeven in Afb. 2.

Om het risico van vastlopen en TERUGSLAG te verminderen, dient u de machine op het grotere gedeelte van het werkstuk te laten rusten, niet op het kleinere deel dat er van af wordt gezaagd.

Nederlands

1. Wees extra voorzichtig wanneer u een blind stuk uit een bestaande wand of iets dergelijks moet zagen. Het uitstekende zaagblad kan voorwerpen raken die een TERUGSLAG veroorzaken.

Houd IN GEEN GEVAL uw hand of uw vingers achter de zaagmachine (Afb. 4). In geval van een terugslag kan de zaagmachine achteruit gedrongen worden over uw hand, hetgeen kan leiden tot ernstig letsel.

1. WAARSCHUWING: Het is belangrijk om het werkstuk goed te ondersteunen en de zaagmachine stevig vast te houden om te voorkomen dat u de controle erover verliest, wat zou kunnen leiden tot persoonlijk letsel. Afb. 5 laat een typisch voorbeeld zien hoe u de zaagmachine hoort vast te houden.

2. Plaats het brede gedeelte van de voetplaat op het deel van het werkstuk dat het best ondersteund wordt, niet op het deel dat ervan zal vallen wanneer de zaagsnede voltooid is. Afb. 6 geeft een voorbeeld van de JUISTE manier om een plank af te korten, terwijl Afb. 7 een voorbeeld geeft van de FOUTE manier. Als het werkstuk te kort of te klein is, dient u het vast te zetten.

HOUD IN GEEN GEVAL KORTE WERKSTUKKEN MET DE HAND VAST!

1. Zaag in geen geval met de cirkelzaag ondersteboven in een bankschroef of iets dergelijks. Dit is heel erg gevaarlijk en kan leiden tot ernstige ongelukken (Afb. 8).

2. Probeer bij het gebruik van de geleider geen schuine snede te maken, want daardoor zou het gesneden materiaal tussen het zaagblad en de geleider kunnen glijden. Doet u dit wel, dan kan dit leiden tot letsel. (Afb. 9, 10)

3. Als de hendel los blijft zitten, ontstaat er een zeer gevaarlijke situatie. Klem deze altijd goed vast. (Afb. 15)

4. Het is zeer gevaarlijk om deze vleugelbout los te laten zitten. Zet deze hendel daarom altijd goed vast. (Afb. 25)

5. Controleer voor u gaat zagen wat voor materiaal u zult gaan zagen. Als het materiaal dat u gaat zagen schadelijk / giftig stof zal afgeven, moet u de stofzak of een geschikt stofafzuigingssysteem goed bevestigen aan de aansluiting voor de stofafzuiging.

Draag indien beschikbaar als dat nodig is ook een stofmasker.

○ Controleer voor u begint te zagen of het zaagblad het volle toerental heeft bereikt.
○ Als het zaagblad stopt of een abnormaal geluid maakt terwijl u bezig bent, moet u de machine onmiddellijk uit (OFF) zetten.
○ Wees altijd voorzichtig om te voorkomen dat het netsnoer te dicht bij het draaiende zaagblad komt.
○ Gebruiken van de cirkelzaag met het zaagblad naar boven of opzij is zeer gevaarlijk. Vermijd dergelijke ongewone werksituaties.
○ Draag altijd een veiligheidsbril wanneer u gaat zagen.
○ Haal de stekker uit het stopcontact zodra u klaar bent met uw werk.

1. Controleer nadat u het zaagblad hebt aangebracht opnieuw of de vergrendelingshendel goed vast zit in de voorgeschreven stand.

2. Stel uw ogen niet rechtstreeks bloot aan het licht door in het lampje te kijken.

Als uw ogen voortdurend worden blootgesteld aan het licht, kan dit oogletsel veroorzaken.

Verwijder met een zachte doek alle vuil of vervuiling vastgehecht aan de lens van de LED-lamp, waarbij u erop let dat u geen krassen op de lens maakt.

Krassen op de lens van de LED-lamp kan resulteren in verminderde helderheid.

1. Controleer of er geen inkepingen of krassen in de kabel zitten.

2. Controleer de buitenkant en zorg ervoor dat er geen schade is.

3. Gebruik een zaagblad dat voor het zagen van hout is bedoeld.

4. Gebruik een zaagblad met een getoonde rotatiesnelheid die gelijk is aan of hoger is dan de rotatiesnelheid van het gereedschap.

5. Gebruik een zaagblad dat voldoet aan EN847-1.
6. Stel het bedieningspaneel niet bloot aan schokken en breek het niet. Dit kan leiden tot een storing.

NAMEN VAN ONDERDELEN (Afb. 1–Afb. 28)

1	Schakelaar
2	Schakelaarvergrendeling
3	Zaagdieptehendel
4	Helling vleugelmoer
5	Vleugelmoer geleiderbevestiging
6	Onderste afscherming
7	Bout
8	Tussenring (B)
9	Zaagblad
10	Geleiderstuk
11	Basis
12	Hellingvleugelbout
13	Vergrendelinghendel
14	Vleugelmoer geleiderbevestiging
15	Stopperhendel
16	LED-lamp
17	Snoerhouder
18	Handgreep
19	Subhandgreep
20	Stofopvangmondstuk
21	M6 bevestigingsschroef ( × 2 )
22	Parallelisme afstelling M6 bevestigingsschroef
23	Schuin stuk
24	Hoekstelschroef
25	Hoekstelschroef (voor 45^ )
26	Keuzeschakelaar stand
27	Indicatielampje stille stand
28	Lichtschakelaar
29	Lange geleider
30	Geleider
31	Fluorplaat
32	Ringsleutel
33	Tussenring (A)

SYMBOLEN

WAARSCHUWING

Hieronder staan symbolen afgebeeld die van toepassing zijn op deze machine. U moet de betekenis hiervan begrijpen voor u de machine gaat gebruiken.

	C6MEY2: Cirkelzaagmachine
	Om het risico op verwondingen te verminderen, moet de gebruiker de instructiehandleiding lezen.
	Draag altijd oogbescherming.
	Draag altijd gehoorbescherming.
	Alleen voor EU-landenGeef elektrisch gereedschap niet met het huisvuil mee!Volgens de Europese richtlijn 2012/19/EU inzake oude elektrische en elektronische apparaten en de toepassing daarvan binnen de nationale wetgeving, dient gebruikt elektrisch gereedschap gescheiden te worden ingezameld en te worden afgevoerd naar een recyclebedrijf dat voldoet aan de geldende milieu-eisen.
V Opgegeven voltage
n_0	Onbelast toerental
	ANA zetten
	UIT zetten
	Haal de stekker uit het stopcontact.
	Waarschuwing
	Moduskeuzeschakelaar
	Lichtschakelaar
	Verboden handeling
	Klasse II gereedschap

STANDAARD TOEBEHOREN

Naast het hoofdtoestel (1 toestel), bevat de verpakking de accessoires die vermeld staan op bladzijde 158.

De standaard toebehoren kunnen zonder nadere aankondiging gewijzigd worden.

TOEPASSINGEN

Zagen van diverse soorten hout.

TECHNISCHE GEGEVENS

Model			C6MEY2
Voltage 230 V			~
Stroomopname 1050 W
Toerental onbelast			4500 min ^-1 (Aan/uit-modus)2000 min ^-1 (Stille modus)
Capaciteit Zaagdiepte	90°		66 mm
	45°		46 mm
	-5° 57 mm
Gewicht*			2,9 kg

* Volgens EPTA-procedure 01/2014

OPMERKING

Op grond van het voortdurende research en ontwikkelingsprogramma van HiKOKI kunnen de hierin genoemde technische gegevens zonder voorafgaande kennisgeving worden gewijzigd.

Deze veiligheidsvoorziening schakelt de stroomvoorziening naar de motor uit in het geval van overbelasting van de motor of een verdachte vermindering in rotatiesnelheid tijdens het gebruik.

Wanneer de beveiligingsfunctie overbelasting is geactiveerd, kan de motor tot stilstand komen.

Laat de schakelaar in dit geval onmiddellijk los en verhelp de oorzaak van de overbelasting.

Wanneer u het probleem verholpen heeft kunt u het apparaat opnieuw gebruiken.

○ Oververhittingsbeveiliging

Deze beveiligingsfunctie schakelt de stroom naar de motor uit en stopt het gereedschap in het geval van oververhitting van de motor tijdens het gebruik.

Wanneer de beveiligingsfunctie oververhitting is geactiveerd, kan de motor tot stilstand komen.

Laat de schakelaar in dit geval onmiddellijk los en laat het apparaat een aantal minuten afkoelen.

Wanneer u het probleem verholpen heeft kunt u het apparaat opnieuw gebruiken.

○ Rotatiesnelheid wisselfunctie (aan/uit-modus/stille modus)

MONTAGE EN GEBRUIK

Handeling	Afbeelding	Bladzijde
Schuin snijden met behulp van de geleider (Richting +45°)	9	3
Schuin snijden met behulp van de geleider (Richting -5°)	10	3
Fijnafstelling van parallellisme van basiszijden en zaagblad	11	3
Fijnafstelling van hellingshoek (Bij 90°)	12	4
Fijnafstelling van hellingshoek (Bij 45°)	13	4
Fijnafstelling van geleiderstukpositie	14	5
Instellen van de zaagdiepte	15	5
Zaaglijn	16	5
Bedienen van de schakelaar	17	5
Over de standselectieknop *1	18	5
Het gebruik van de LED-lamp	19	5
De snoerhouder gebruiken	20	6
Het bevestigen van de lange geleider (apart verkrijgbaar)	21	6
Het bevestigen van de geleider 22 6
Het bevestigen van de fl uorplaat (apart verkrijgbaar)	23	6
Zagen met juiste hoeken 24 6
Hellend zagen (+45° richting) 25 7
Hellend zagen (-5° richting) 26 7
Demonteren van het zaagblad 27 8
Monteren van het zaagblad 28 8
Selecteren van accessoires — 159

*1 Over de standselectieknop

ledere keer wanneer de standselectieschakelaar wordt ingedrukt, wordt be bedieningsstand gewijzigd.

Wanneer de stille modus wordt geselecteerd, gaat het indicatielampje van de stille modus branden.

De stille modus vermindert het maximale toerental van de motor en maakt effi ciënt werken met minder lawaai mogelijk.

Als de belasting wordt verhoogt terwijl de motor in de stille modus werkt, schakelt deze automatisch over naar aan/uit-modus.

Bovendien, wanneer de belasting weer wordt verlaagt, keert deze automatisch terug naar de stille modus.

In de aan/uit-modus zal niet naar de stille modus gewisseld worden indien de belasting vermindert.

Modus Onbelast toerental
Aan/uit	4500 min ^-1
Stille modus 2000 min	-1

OPMERKING

○ U kunt de modus niet wijzigen tenzij de stekker in het stopcontact is gestoken en er eenmaal aan de schakelaar is getrokken.
○ Zelfs als de schakelaar in- of uitgeschakeld wordt of de stekker in en uit het stopcontact wordt gehaald, zal de unit de modus behouden die u hebt ingesteld.

Dit product is voorzien van functies die ontworpen zijn om het gereedschap zelf te beschermen. Terwijl de schakelaar is uitgetrokken en 3 seconden nadat deze is losgelaten, als een van de beschermende functies geactiveerd wordt tijdens gebruik, zal het LED-lampje knipperen zoals beschreven in

Tabel 1. Verwijder, wanneer een van de veiligheidsfuncties geactiveerd wordt, uw vinger van de schakelaar en volg de onder corrigerende maatregelen beschreven instructies.

Tabel 1

Veiligheidsfunctie	Weergave LED-lampje	Corrigerende maatregelen
Bescherming tegen overbelasting	Aan 0,1 seconde/uit 0,1 seconde	Verwijder de oorzaak van de overbelasting.
Temperatuurbescherming	Aan 0,5 seconde/uit 0,5 seconde	Laat het gereedschap en de batterij door en door afkoelen.

ONDERHOUD EN INSPECTIE

WAARSCHUWING

Zorg ervoor dat de stroom is uitgeschakeld (OFF) en dat de stekker uit het stopcontact tijdens onderhoud en inspectie.

1. Inspecteren van het zaagblad

Omdat gebruik van een bot zaagblad de prestaties verslechtert en kan leiden tot storingen aan de motor, moet u het zaagblad slijpen of vervangen zodra u merkt dat het versleten is.

1. Inspectie van bevestigingsschroeven

Controleer alle bevestigingsschroeven regelmatig en zorg ervoor dat ze goed aangedraaid zijn. Draai los zittende schroeven onmiddellijk vast. Doet u dit niet, dan kunnen ernstige gevaren het gevolg zijn.

1. Vervangen van het netsnoer

Als het nodig is om het netsnoer te vervangen, dan moet dit gebeuren door de fabrikant of een erkende vertegenwoordiger van de fabrikant, om veiligheidsrisico's te voorkomen.

1. Onderhoud motoreenheid

De motorwikkeling is een belangrijk onderdeel van het instrument. Voorkom schade en wees voorzichtig om contact met het schoonmaakolie of water te vermijden.

Na 50 uur gebruik, reinig de motor door te blazen in de ventilatie-openingen van de motorbehuizing met droge lucht uit een luchtpistool of ander gereedschap (Afb. 29). Stof of ophoping van deeltjes in de motor kan resulteren in schade.

1. Inspectie en onderhoud van de onderste afscherming Zorg er altijd voor dat de onderste afscherming soepel beweegt.

In het geval van een storing moet u de onderste afscherming onmiddellijk repareren.

Gebruik voor het reinigen en onderhouden een persluchtspuit of ander gereedschap om de ruimte tussen de onderste afscherming en de afdekking van het tandwiel en ook het gedeelte van rotatie van de onderste afscherming met droge lucht schoon te blazen (Afb. 29). Dit is van toepassing op de uitstoot van deeltjes spanen of andere deeltjes.

Het verzamelen van spaanders of andere deeltjes rondom de onderste afscherming kan leiden tot storingen of schade.

WAARSCHUWING

Om te voorkomen dat stof wordt ingeademd of dat oogirritatie ontstaat, draagt u een veiligheidsbril en stofmasker wanneer u gebruik maakt van een persluchtspuit of ander gereedschap voor het reinigen van de onderste afscherming, ventilatiegaten of andere onderdelen van het product.

Zorg voor een soepele beweging van de onderste afscherming

Draaiend onderdeel van de onderste afscherming

Ruimte tussen de onderste afscherming Persluchtspuit

Behuizingluchtgat
Afb. 29

6. De binnenkant van het zaagdeksel reinigen

Controleer en reinig de binnenkant van het zaagdeksel regelmatig om te voorkomen dat er zich zaagsel en ander restmateriaal ophopen in het deksel. Verwijder altijd het zaagblad bij het controleren en reinigen. (Afb. 30)

Tussenring (A) Spindel Zaagdeksel

Afb. 30

7. Reinigen van de behuizing

Wanneer het elektrisch gereedschap vuil is, veegt u het af met een zachte, droge doek of een doek bevochtigd met een zeepsopje. Gebruik geen chemische middelen zoals chloor, of vloeistoff en zoals benzine of verfverdunner, want deze kunnen het plastic vervormen of zelfs smelten.

8. Opslag

Vermijd plaatsen zoals de volgende voor de opslag van producten en accessoires die niet worden gebruikt en bewaar ze op een veilige en droge plaats.

OPMERKING

○ Bewaar ze niet op plaatsen die binnen het bereik van kinderen liggen of waar kinderen ze gemakkelijk kunnen pakken.
○ Bewaar ze niet op plaatsen waar regen kan vallen zoals onder de dakrand van een huis of waar het vochtig is.
○ Bewaar ze niet op plaatsen met plotselinge veranderingen in vochtigheid of in direct zonlicht.
○ Bewaar ze niet op plaatsen met vluchtige stoffen die brandgevaarlijk zijn of kunnen exploderen.

LET OP

Bij gebruik en onderhoud van elektrisch gereedschap dienen de in het land waar u zich bevindt geldende veiligheidsregelgeving en veiligheidsstandaarden stipt te worden opgevolgd.

GARANTIE

De garantie op het elektrisch gereedschap van HiKOKI is in overeenstemming met de wettelijke/landspecifieke richtlijnen. Deze garantie dekt geen defecten of schade als gevolg van foutief gebruik, misbruik of normale slijtage. In geval van klachten verzoeken wij u het elektrisch gereedschap samen met het GARANTIECERTIFICAAT dat u achterin deze handleiding aantreft naar een erkend servicecentrum van HiKOKI te sturen.

Informatie betreff ende lawaai en trillingen

De gemeten waarden zijn verkregen overeenkomstig EN62841 en voldoen aan de eisen van ISO 4871.

Gemeten A-gewogen geluidsniveau: 106 dB (A)

Gemeten A-gewogen geluidsdrukniveau: 95 dB (A)

Onzekerheid K: 3 dB (A).

Draag gehoorbescherming.

Totale trillingswaarden (triax vector som) bepaald overeenkomstig EN62841.

Zagen van spaanplaat:

Trillingsemissiewaarde a_n=2,0 m/s^2

Onzekerheid K = 1,5 m/s²

De opgegeven totale trillingswaarde en de opgegeven geluidsemissiewaarde zijn gemeten in overeenstemming met een standaardtestmethode en kunnen worden gebruikt om het ene gereedschap met het andere te vergelijken.

Ze kunnen ook worden gebruikt in een voorlopige beoordeling van de blootstelling.

WAARSCHUWING

De trillings- en geluidsemissie tijdens het werkelijke gebruik van het elektrische gereedschap kan verschillen van de opgegeven totale waarde afhankelijk van de manieren waarop het gereedschap wordt gebruikt, vooral wat voor soort werkstuk wordt verwerkt; en
○ Neem kennis van de veiligheidsmaatregelen voor de bescherming van de gebruiker die gebaseerd zijn op een schatting van de blootstelling onder feitelijke gebruiksomstandigheden (rekening houdend met alle onderdelen van de gebruikscyclus, zoals de tijd dat het gereedschap is uitgeschakeld en wanneer dit onbelast draait inclusief de triggertijd).

OPMERKING

Op grond van het voortdurende research en ontwikkelingsprogramma van HiKOKI kunnen de hierin genoemde technische gegevens zonder voorafgaande kennisgeving worden gewijzigd.
