Produkttype	Sirkelsag
Merke	HiKOKI
Modell	C6MEY2
Nominell spenning	230 V~
Opptatt effekt	1050 W
Tomgangshastighet (kraftmodus)	4500 min⁻¹
Tomgangshastighet (stillemodus)	2000 min⁻¹
Kappedybde ved 90°	66 mm
Kappedybde ved 45°	46 mm
Kappedybde ved -5°	57 mm
Vekt (i henhold til EPTA 01/2014)	2,9 kg
Kompatibel bladdiameter	162 mm til 165 mm
Elektroniske funksjoner	Mykstart, overbelastnings- og overopphetingsbeskyttelse, modusvalg (kraft/stille)
Belysning	Innebygd LED
Brems	Elektrisk brems
Nedre beskyttelse	Nedre kappe med automatisk tilbaketrekning
Tilkobling for støvsuging	Støvoppsamlingsdyse
Medfølgende tilbehør	Lang guide, guide, fluorplate, pipe-nøkkel, blad
Anbefalt vedlikehold	Regelmessig rengjøring av nedre kappe og deksel, kontroll av skruer, sliping eller utskifting av blad
Lydeffektnivå	106 dB(A)
Lydtrykknivå	95 dB(A)
Vibrasjon (kutting av grå papp)	a_h = 2,0 m/s², K = 1,5 m/s²
Beskyttelsesklasse	Klasse II (dobbelt isolasjon)
Overholdt standarder	EN62841-1, EN62841-2-5, EN55014-1/-2, EN61000-3-2/-3

Ofte stilte spørsmål - C6MEY2 HiKOKI

Hvilken bladdiameter kan jeg bruke på HiKOKI C6MEY2 sirkelsagen?

Bruk kun blader med diameter mellom 162 mm og 165 mm. Kontroller at senterhullet passer til sagen.

Hvordan justerer jeg kappedybden?

Løsne kappedybdespaken (3), juster basen til ønsket dybde (maks 66 mm ved 90°), og stram deretter spaken. Sørg for at mindre enn én tann på bladet stikker ut under arbeidsstykket.

Hva gjør jeg hvis bladet setter seg fast under kutting?

Slipp utløseren umiddelbart og hold sagen stille i arbeidsstykket til bladet har stoppet helt. Ikke ta ut sagen mens bladet roterer. Identifiser årsaken til blokkeringen (sløvt blad, dårlig feste osv.) og rett den før du starter på nytt.

Hvordan bytter jeg hastighetsmodus (kraft/stille)?

Trykk på modusvalgbryteren (26) når sagen er tilkoblet og hovedbryteren er trykket inn. Indikatoren (27) lyser i stillemodus. I stillemodus reduseres maksimal hastighet til 2000 o/min for mer stillegående drift.

Hvordan vedlikeholder jeg den nedre kappen?

Kontroller regelmessig at den nedre kappen beveger seg fritt og lukker seg umiddelbart. Bruk en tørrluftpistol for å rengjøre rommet mellom kappen og girdekselet, samt den roterende delen. Bruk vernebriller og støvmaske.

Kan jeg bruke sagen til å kutte metall eller murverk?

Nei, denne sagen er kun designet for å kutte tre. Ikke bruk slipeskiver eller uegnede blader. Bruk alltid et blad som er i samsvar med standard EN847-1.

Hva betyr blinkingene på LED-indikatoren?

LED-indikatoren blinker for å vise at en beskyttelse er aktivert. Rask blinking (0,1s på/0,1s av) = overbelastningsbeskyttelse. Langsom blinking (0,5s/0,5s) = overopphetingsbeskyttelse. I begge tilfeller, slipp utløseren og rett årsaken.

Hvordan unngår jeg tilbakeslag?

Hold sagen godt med begge hender, stå på siden av bladet, støtt store arbeidsstykker ordentlig, bruk skarpe blader og stram låsespakene godt. Ikke tving kuttet og ikke ta ut sagen mens den går.

Hvilken type skjøteledning skal jeg bruke utendørs?

Bruk en skjøteledning egnet for utendørs bruk, med tilstrekkelig tverrsnitt for verktøyets effekt (1050 W). Hvis bruk i fuktige omgivelser er uunngåelig, bruk en strømforsyning beskyttet av en jordfeilbryter (RCD).

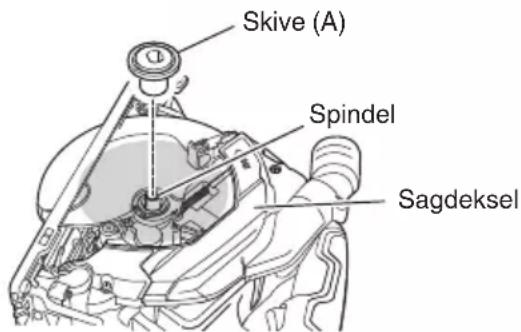

Hvordan rengjør jeg innsiden av sagdekselet?

Koble fra verktøyet og fjern bladet. Bruk en tørr klut eller trykkluft for å fjerne sagflis og rusk. Ikke bruk sterke løsemidler. Monter bladet igjen i henhold til tiltrekkingsanvisningene.

BRUKSANVISNING C6MEY2 HiKOKI

7. Rengöring av utsidan

Brug af støvopsamling kan reducere støvrelaterede risici.

Årsager til tilbageslag og relaterede advarsler

d) Understøt store brædder for at mindske risikoen for, at klingen kommer i klemme og slår tilbage.

Bær desuden støvmaske, hvis den erforhåndenværende.

* I henhold til EPTA-procedure 01/2014

BEMÆRK

Sørg for at slå strømmen FRA, og frakobl stikket fra stikkontakten under vedligeholdelse og eftersyn.

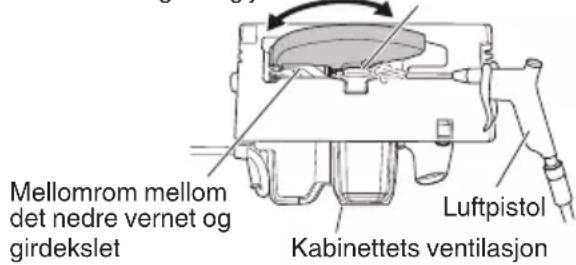

Dette er eff ektivt til fjernelse af spåner eller andre partikler.

Kontrollér og rengør regelmæssigt for at sikre, at savsmuld og andre rester ikke samler sig inde i savdækslet. Fjern altid savklingen ved kontrol og rengøring. (Fig. 30)

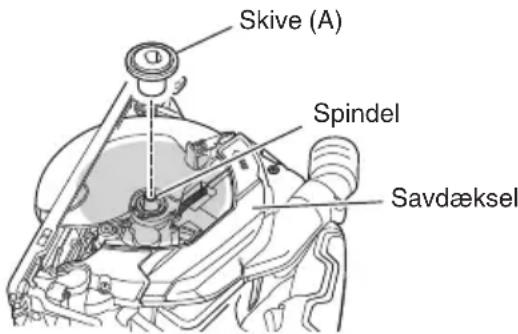

Skive (A) Spindel Savdæksel

Fig. 30

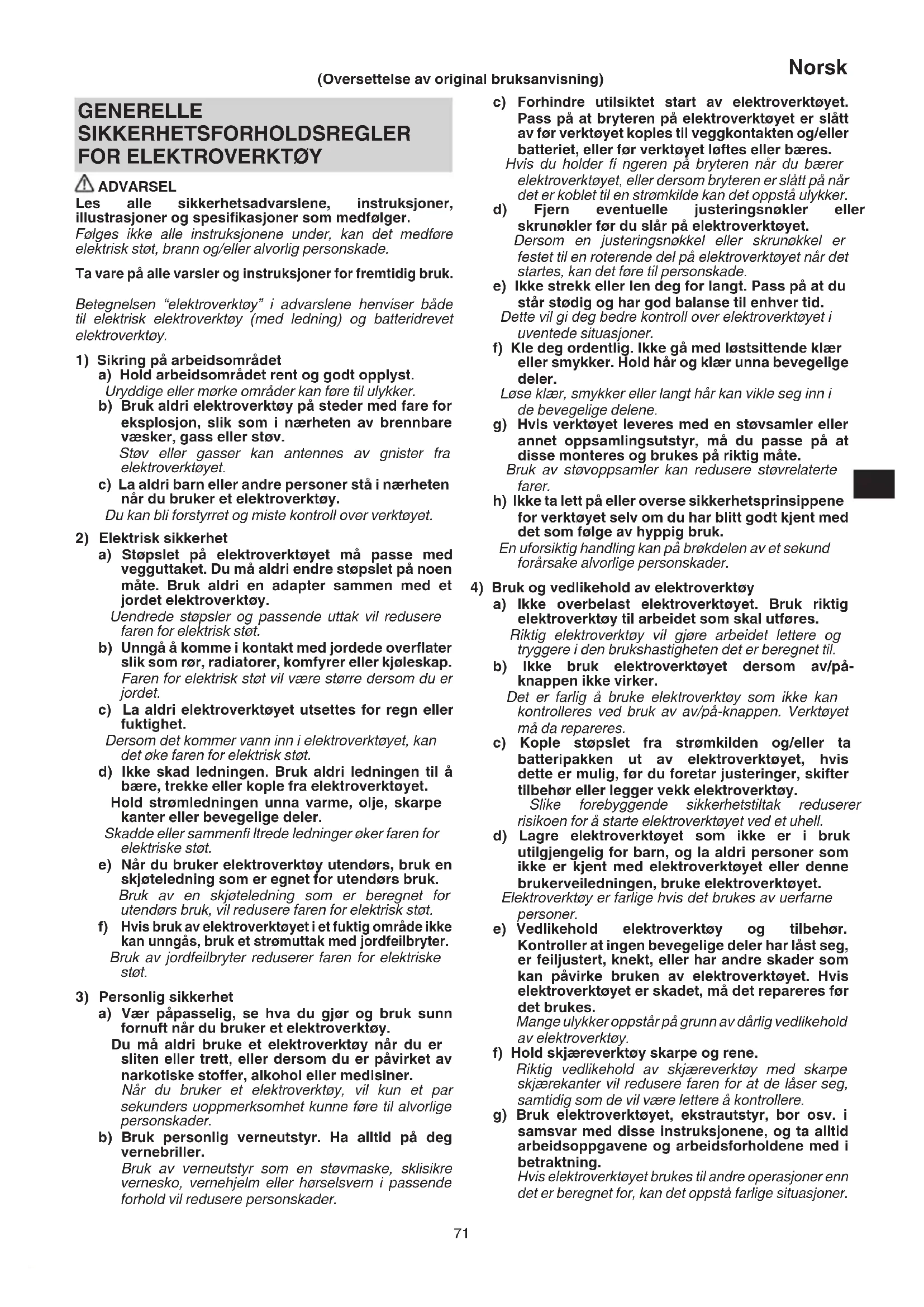

Les alle sikkerhetsadvarslene, instruksjoner, illustrasjoner og spesifikasjoner som medfølger.

Følges ikke alle instruksjonene under, kan det medføre elektrisk støt, brann og/eller alvorlig personskade.

Ta vare på alle varsler og instruksjoner for fremtidig bruk.

Betegnelsen "elektroverktøy" i advarslene henviser både til elektrisk elektroverktøy (med ledning) og batteridrevet elektroverktøy.

a) Hold arbeidsområdet rent og godt opplyst. Uryddige eller mørke områder kan føre til ulykker.
b) Bruk aldri elektroverktøy på steder med fare for eksplosjon, slik som i nærheten av brennbare væsker, gass eller støv.
Støv eller gasser kan antennes av gnister fra elektroverktøyet.
c) La aldri barn eller andre personer stå i nærheten när du bruker et elektroverktøy.
Du kan bli forstyrret og miste kontroll over verktøyet.

2) Elektrisk sikkerhet

a) Støpslet på elektroverktøyet må passe med vegguttaket. Du må aldri endre støpslet på noen måte. Bruk aldri en adapter sammen med et jordet elektroverktøy.
Uendrede støpsler og passende uttak vil redusere faren for elektrisk støt.
b) Unngå å komme i kontakt med jordede overflater slik som rør, radiatorer, komfyrer eller kjøleskap. Faren for elektrisk støt vil være større dersom du er jordet.
c) La aldri elektroverktøyet utsettes for regn eller fuktighet.
Dersom det kommer vann inn i elektroverktøyet, kan det øke faren for elektrisk støt.
d) Ikke skad ledningen. Bruk aldri ledningen til å bære, trekke eller kople fra elektroverktøyet. Hold strømledningen unna varme, olje, skarpe kanter eller bevegelige deler.
Skadde eller sammenfi Itrede ledninger øker faren for elektriske støt.
e) Når du bruker elektroverktøy utendørs, bruk en skjøteledning som er egnet for utendørs bruk. Bruk av en skjøteledning som er beregnet for utendørs bruk, vil redusere faren for elektrisk støt.
f) Hvis bruk av elektroverktøyet i et fuktig område ikke kan unngås, bruk et strømuttak med jordfeilbryter.
Bruk av jordfeilbryter reduserer faren for elektriske støt.

3) Personlig sikkerhet

a) Vær påpasselig, se hva du gjør og bruk sunn fornuft når du bruker et elektroverktøy.
Du må aldri bruke et elektroverktøy när du er sliten eller trett, eller dersom du er påvirket av narkotiske stoffer, alkohol eller medisiner.
Når du bruker et elektroverktøy, vil kun et par sekunders uoppmerksomhet kunne føre til alvorlige personskader.

b) Bruk personlig verneutstyr. Ha alltid på deg vernebriller.

Bruk av verneutstyr som en støvmaske, sklisikre vernesko, vernehjelm eller hørselsvern i passende forhold vil redusere personskader.

c) Forhindre utilsiktet start av elektroverktøyet. Pass på at bryteren på elektroverktøyet er slått av før verktøyet koples til veggkontakten og/eller batteriet, eller før verktøyet løftes eller bæres.
Hvis du holder fi ngeren på bryteren när du bærer elektroverktøyet, eller dersom bryteren er slått på när det er koblet til en strømkilde kan det oppstå ulykker.
d) Fjern eventuelle justeringsnøkler eller skrunøkler før du slår på elektroverktøyet. Dersom en justeringsnøkkel eller skrunøkkel er festet til en roterende del på elektroverktøyet när det startes, kan det føre til personskade.
e) Ikke strekk eller len deg for langt. Pass på at du står stodig og har god balanse til enhver tid.
Dette vil gi deg bedre kontroll over elektroverktøyet i uventede situasjoner.
f) Kle deg ordentlig. Ikke gå med løstsittende klær eller smykker. Hold hår og klær unna bevegelige deler.
Løse klær, smykker eller langt hår kan vikle seg inn i de bevegelige delene.
g) Hvis verktøyet leveres med en støvsamler eller annet oppsamlingsutstyr, må du passe på at disse monteres og brukes på riktig måte.
Bruk av støvoppsamler kan redusere støvrelaterte farer.
h) Ikke ta lett på eller overse sikkerhetsprinsippene for verktøyet selv om du har blitt godt kjent med det som følge av hyppig bruk.
En uforsiktig handling kan på brøkdelen av et sekund forårsake alvorlige personskader.

4) Bruk og vedlikehold av elektroverktøy

a) Ikke overbelast elektroverktøyet. Bruk riktig elektroverktøy til arbeidet som skal utføres.
Riktig elektroverktøy vil gjøre arbeidet lettere og tryggere i den brukshastigheten det er beregnet til.
b) Ikke bruk elektroverktøyet dersom av/påknappen ikke virker.
Det er farlig å bruke elektroverktøy som ikke kan kontrolleres ved bruk av av/på-knappen. Verktøyet må da repareres.
c) Kople støpslet fra strømkilden og/eller ta batteripakken ut av elektroverktøyet, hvis dette er mulig, før du foretar justeringer, skifter tilbehør eller legger vekk elektroverktøy.
Slike forebyggende sikkerhetstiltak reduserer risikoen for å starte elektroverktøyet ved et uhell.

d) Lagre elektroverktøyet som ikke er i bruk utilgjengelig for barn, og la aldri personer som ikke er kjent med elektroverktøyet eller denne brukerveiledningen, bruke elektroverktøyet.

Elektroverktøy er farlige hvis det brukes av uerfarne personer.

e) Vedlikehold elektroverktøy og tilbehør. Kontroller at ingen bevegelige deler har låst seg, er feiljustert, knekt, eller har andre skader som kan påvirke bruken av elektroverktøyet. Hvis elektroverktøyet er skadet, må det repareres før det brukes. Mange ulykker oppstår på grunn av dårlig vedlikehold av elektroverktøy.

f) Hold skjæreverktøy skarpe og rene.

Riktig vedlikehold av skjæreverktøy med skarpe skjærekanter vil redusere faren for at de låser seg, samtidig som de vil være lettere å kontrollere.

g) Bruk elektroverktøyet, ekstrautstyr, bor osv. i samsvar med disse instruksjonene, og ta alltid arbeidsoppgavene og arbeidsforholdene med i betraktning.

Hvis elektroverktøyet brukes til andre operasjoner enn det er beregnet for, kan det oppstå farlige situasjoner.

Norsk

h) Hold håndtak og gripefl ater tørre, rene og fri for olje og fett.

Glatte håndtak og gripefl ater hindrer trygg håndtering og kontroll av verktøyet i uventede situasjoner.

5) Service

a) La kvalifi sert servicepersonell som kun bruker originale reservedeler utføre service på elektroverktøyet.

Dette vil sikre at sikkerheten på elektroverktøyet opprettholdes.

FORHOLDSREGLER

Hold avstand til barn og svakelige personer.

Når det ikke er i bruk, skal elektroverktøy oppbevares utilgjengelig for barn og svakelige personer.

SIKKERHETSINSTRUKSJONER FOR ALLE SAGER

Fremgangsmåte for skjæring

a) ⚠️FARE: Hold hender unna skjæreområdet og -bladet. Hold den andre hånden på hjelpehåndtaket, eller motorhuset.

Hvis du holder begge hendene på sagen, kan de ikke skjære seg på bladet.

b) Ikke grip mot undersiden av arbeidsstykket.

Vernet kan ikke beskytte deg fra bladet under arbeidsstykket.

c) Juster skjæredybde til tykkelsen på arbeidsstykket.

Mindre enn en full tann fra sagbladet skal synes under arbeidsstykket.

d) Du må aldri holde arbeidsstykket i hendene eller legge det over beinet når du skjærer. Fest arbeidsstykket til en stabil plattform.

Det er viktig å støtte arbeidet skikkelig for å minimere eksponering av kroppen, sammenbinding av blader eller tap av kontroll.

e) Hold elektroverktøyet på isolerte gripeoverfl ater när du utfører en operasjon, hvor skjæreverktøyet kan komme i kontakt med skjulte kabler eller egen kabel.

Berøring med en strømførende ledning vil gjøre at det også går strøm gjennom eksponerte metalldeler i elektroverktøyet og kan gi brukeren elektrisk støt.

f) Ved kløyving må du alltid bruke et kløyvegjerde eller rettkantet styreskinne.

Dette øker nøyaktigheten til skjæringen og reduserer og risikoen for sammenbinding av blader.

g) Bruk alltid blader med riktig størrelse og form (diamant vs. rund) på akselhullet.

Blader som ikke passer med monteringsutstyret til sagen vil gå skjevt, som forårsaker tap av kontroll.

h) Bruk aldri skadet eller gale bladskyllere eller bolter.

Bladskyllerne og bolten er spesielt laget til din sag, for å sikre optimal ytelse og brukssikkerhet.

Tilbakeslag årsaker og beslektede advarsler

- tilbakeslag er en plutselig reaksjon til et sagblad som er kommet i klemme, satt seg fast eller forskjøvet. Dette gjør at en ukontrollert sag løftes opp, ut av arbeidsstykket og mot brukeren;

- når bladet sitter i klemme eller har satt seg fast idet sagsnittet lukkes ned, stopper bladet og motorreaksjonen dytter enheten raskt bakover mot brukeren;

- hvis bladet blir vridd eller feiljustert i kuttet, kan tennene på den bakre kanten av bladet grave seg inn i toppfl aten på treverket slik at bladet klatrer ut av sagsnittet og hopper tilbake mot brukeren.

Tilbakeslag inntreffer som følge av feil bruk av sagen og/eller uriktig fremgangsmåte og dårlige betingelser for betjening. Det kan unngås ved å ta de nødvendige forholdsregler, slik de er beskrevet nedenfor.

a) Hold sagen godt med begge hender og legg armene slik at de kan motstå kreftene fra tilbakeslaget. Plasser kroppen på hver side av bladet, men ikke i en rett linje fra bladet.

Tilbakeslag kan gjøre at sagen hopper bakover, men kreftene fra tilbakeslaget kan kontrolleres av brukeren dersom man tar nødvendige forholdsregler.

b) Når bladet låses, eller hvis du skulle avbryte skjæringen, slipper du avtrekkeren og holder sagen i ro i materialet inntil bladet har stanset helt opp.

Prøv aldri å fjerne sagen fra treverket eller å trekke sagen bakover mens bladet er i bevegelse. Dette kan føre til tilbakeslag.

Undersøk årsaken til at bladene låser seg og gjør nødvendige tiltak for å korrigere forholdene.

c) Når du skal begynne å sage i arbeidsstykket igjen, plasser sagbladet i sentrum av sagsnittet slik at sagtennene ikke sitter i treverket.

Dersom et sagblad låser seg, kan det vandre oppover eller slå tilbake fra arbeidsstykket idet du starter opp sagen.

d) Sikre store plater for å minimere risikoen for at bladet kommer i klemme og slår tilbake.

Store plater har lett for å sige under sin egen vekt. Du må plassere støtter under platen på begge sider, nær skjærelinjen og platekanten.

e) Ikke bruk sløve eller skadde blader.

Bruk av uslipte blader eller blader som er satt inn feil, vil gi et smalt sagsnitt, som vil føre til overdreven friksjon, låsing av bladet og tilbakeslag.

f) Spakene som brukes til å låse bladdybden og justeringen av skråkanten, må være stramt sikret før du begynner å skjære.

Hvis bladets justering endres mens du skjærer, kan det føre til at bladet låser seg eller tilbakeslag.

g) Vær ekstra forsiktig når du sager i eksisterende vegger eller andre blindområder.

Det utstikkende bladet kan skjære i gjenstander, noe som kan forårsake tilbakeslag.

Nedre vern

a) Kontroller at det nedre vernet er forsvarlig lukket før hvert bruk. Ikke bruk sagen dersom det nedre vernet ikke beveger seg fritt og lukkes øyeblikkelig. Du må aldri klemme det nedre vernet åpent eller binde det fast.

Dersom du skulle miste sagen i bakken, kan det nedre vernet bli bøyd.

Løft det nedre vernet med inntrekksspaken og pass på at det beveger seg fritt og ikke berører bladet eller andre deler i alle vinkler og skjæredybder.

b) Kontroller funksjonen til fjæren i det nedre vernet. Dersom vernet og fjæren ikke fungerer skikkelig, må de til service før bruk.

Det nedre vernet kan bevege seg tregt på grunn av skader på deler, gummiaavleiringer eller opphopning av skrot.

c) Det nedre vernet kan kun trekkes inn manuelt ved spesielle kutt, som "dypskjæring" og "sammensatte kutt". Hev det nedre vernet med inntrekksspaken. Så snart bladet begynner å skjære inn i treverket, må du slippe det nedre vernet.

Ved andre typer skjæring skal det nedre vernet fungere automatisk.

d) Kontroller alltid at det nedre vernet dekker bladet før du legger sagen ned på benken eller gulvet.

Dersom bladet er ubeskyttet mens det går på tomgang, vil sagen vandre bakover og skjære gjennom alt som ligger i veien.

Vær oppmerksom på tiden det tar for bladet å stanse etter at du har sluppet bryteren.

FLERE SIKKERHETSADVARSLER

1. Bruk øreplugger for å beskytte ørene ved bruk.
2. Bruk kun bladdiameteren som er angitt på maskinen.
3. Ikke bruk et grovt hjul.
4. Ikke bruk deformerte eller sprukne sagblader.
5. Ikke bruk sagblader laget av hurtigstål.

6. Ikke bruk sagblader som ikke følger kjennetegnene beskrevet i disse instruksene.

7. Ikke stans sagbladene ved å klemme skiven fra siden.

8. Hold alltid sagbladene skarpe.

9. Sørg for at det nedre vernet beveger seg jevnt og fritt.

10. Bruk aldri sirkelsagen med det nedre vernet festet i åpen posisjon.

11. Sørg for at inntrekkingsmekanismen til vernesystemet fungerer som det skal.

12. Bruk aldri sirkelsagen med sagbladet vendt oppover eller til siden.

13. Sørg for at treverket er fritt for fremmedlegemer, slik som spikre.

14. Rekkevidden til sagbladene bør være mellom 162 mm og 165 mm.

15. Trekk støpslet ut av stikkontakten før du foretar justeringer, service eller vedlikehold.

16. Se opp for tilbakeslag ved bremsing

Denne sirkelsagen er utstyrt med en elektrisk bremse som aktiveres når startbryteren slippes. Du vil merke et visst tilbakeslag når bremsen kopler seg inn og det er derfor viktig å holde godt fast i selve verktøyet.

1. Sørg for at strømkilden som skal brukes er i overensstemmelse med strømravene som er angitt på produktets navneplate.

2. Sørg for at strømbryteren står på AV.

Dersom støpslet er koblet til en stikkontakt mens strømbryteren står på PÅ, vil elektroverktøyet umiddelbart begynne å kjøre, noe som kan forårsake alvorlige ulykker.

1. Når arbeidsområdet er fjernet fra strømkilden, må du bruke en skjøteledning med tilstrekkelig tykkelse og kapasitet. Skjøteledningen bør være så kort som det lar seg gjøre.

2. Skjæring må ikke utføres med mindre maskinfoten er i kontakt med materialet.

Når bladet binder seg eller driften av en eller annen årsak avbrytes, slipp startbryteren og hold sagen helt i ro i materialet til sagbladet stanser helt opp. Gjør aldri forsøk på å fjerne sagen fra arbeidet eller å dra sagen bakover mens bladet stadig går siden dette kan forårsake KICKBACK (tilbakeslag). Finn årsaken til at bladet binder seg og ordne problemet snarest mulig.

1. Store paneler må understøttes for å forhindre KICKBACK (tilbakeslag) eller at bladet setter seg fast. Store paneler har en tendens til å henge ned på grunn av vekten (Fig. 3). Støtter må derfor plasseres under panelet på begge sider, nær skjærelinjen og nær kanten av panelet som vist i Fig. 2. Reduser risikoen for at bladet setter seg fast eller at det oppstår tilbakeslag. Når arbeidet krever at sagen hviler på arbeidsstykket, må den hvile på den største delen og den minste delen skjæres av.

2. Vær ekstra forsiktig ved skjæring av lommer i vegger eller andre blindområder. Bladet kan komme til å skjære over gjenstander og resultere i KICKBACK (tilbakeslag). Plasser ALDRI hånden eller fingrene bak sagen (Fig. 4). Hvis det oppstår tilbakeslag kan sagen lett sprette tilbake over hånden og forårsake en alvorlig ulykke.

3. ADVARSEL: Det er viktig å understøtte arbeidsstykket skikkelig og å holde godt fast i sagen for å unngå og miste kontrollen over verktøyet siden dette kan medføre personskader. Fig. 5 viser et typisk eksempel på god håndstøtte av sagen.

4. Plasser den brede delen av sagfoten på den delen av arbeidsstykket som er forsvarlig understøttet, ikke den delen som vil falle av når sageoperasjonen er utført. Som eksempler viser Fig. 6 RIKTIG måte å skjære over endestykket, og Fig. 7 FEIL måte. Hvis arbeidsstykket er kort eller smalt må det settes fast med klemmer.
   GJ∅R IKKE FORS∅K PÅ Å HOLDE SMÅ EMNER FAST MED HÅNDEN!

5. Gjør aldri forsøk på å utføre sagarbeider med sirkelsagen spendt fast oppned i en skrustikke. Dette er meget farlig og kan føre til en alvorlig ulykke. (Fig. 8)

6. Når du bruker styreren, må du ikke prøve å kutte skrått, noe som kan få det kuttede materialet til å sli mellom sagbladet og styreren. Å gjøre det kan føre til personskade. (Fig. 9, 10)

7. Dersom spaken er løs kan det skape en svært farlig situasjon. Du må alltid klemme den skikkelig. (Fig. 15)

8. Det er svært farlig å la denne vingebolten være løs. Pass alltid på å trykke den helt ned. (Fig. 25)

9. Kontroller materialet du skal skjære før du begynner. Hvis du forventer at skjærematerialet vil gi fra seg skadelig / giftig støv, må du passe på at støvsekken eller andre egnede støvfjerningssystemer er koblet til støvuttaket skikkelig.

Bruk også støvmasken, dersom denne er tilgjengelig.

○ Kontroller at sagbladet roterer med full hastighet før du begynner å skjære.

○ Dersom sagbladet stanser eller gir fra seg unormale lyder under bruk, må du straks skru AV bryteren.

○ Pass alltid på at strømkabelen ikke kommer i nærheten av det roterende sagbladet.

Det er svært farlig å bruke sirkelsagen med sagbladet vendt oppover eller til siden. Unngå å bruke sagen på denne ualminnelige måten.

1. Kontroller at läsespaken er forsvarlig flyttet til foreskrevet posisjon etter at du har festet sagbladet.

2. Ikke se direkte inn i lyset.

Hvis øynene dine blir konstant utsatt for lyset kan de bli skadet.

1. Kontroller at det ikke er hakk eller riper i kabelen.

2. Undersøk utsiden og kontroller at den ikke er skadet.

3. Bruk et sagblad som er egnet for skjæring i tre

4. Bruk et sagblad med en angitt rotasjonshastighet lik eller høyere enn rotasjonshastigheten til verktøyet.

5. Bruk et sagblad som samsvarer med EN847-1.

6. Ikke ødelegg bryterpanelet eller utsett det for et kraftig støt. Dette kan medføre problemer.

Følgende symboler brukes for maskinen. Sørg for å forstå betydningen av disse symbolene før maskinen tas i bruk.

	C6MEY2: Sirkelsag
	For å minske faren for skade må brukeren lese instruksjonsboken.
	Ha alltid på deg vernebriller.
	Bruk alltid hørselsvern.

	Kun for EU-landKasser aldri elektroverktøy sammen med husholdningsavfallet!I overholdelse av EU-direktiv 2012/19/EU om kassering av elektrisk og elektronisk utstyr og dets implementeringsrekkefølge i samsvar med nasjonale lover, må elektroverktøy som har nådd slutten av sin levetid samles inn separat og returneres til et miljøvennlig kompatibelt gjenvinningsanlegg.
V Merkespenning
n_0	Ubelastet hastighet
	Slå PÅ
	Slå AV
	Koble hovedstøpslet fra det elektriske uttaket
	Advarsel
	Funksjonsvalgbryter
	Lysbryter
	Utilrådelig betjeningsmåte
	Klasse II verktøy

STANDARD TILBEH∅R

I tillegg til hovedenheten (1 enhet) inneholder pakken tilbehør som er listet opp på side 158.

Standard tilbehør kan endres uten varsel.

ANVENDELSE

Skjæring av forskjellige tretyper.

SPESIFIKASJONER

Modell C6MEY2
Spenning 230 V			~
Strømbehov 1050 W
Tomgangshastighet			4500 min-1(Eff ektmodus)2000 min-1(Stille modus)
Kapasitet	Skjæredybde	90°	66 mm
		45°	46 mm
		-5° 57 mm
Vekt*			2,9 kg

* i henhold til EPTA-prosedyren 01/2014

MERK

På grunn av HiKOKIs kontinuerlige forsknings- og utviklingsprogram kan spesifi kasjonene i dette dokumentet endres uten forvarsel.

Elektronisk kontroll

○ Myk start
○ Overbelastningsvern

Denne beskyttelsesfunksjonen kutter strømmen til motoren i tilfelle overbelastning av motoren eller en påfallende reduksjon av rotasjonshastigheten under drift.

Når funksjonen overbelastningsvern har blitt aktivert, kan motoren stoppe.

I dette tilfellet skal du frigjøre verktøyets bryter og fjerne årsakene til overbelastning.

Deretter kan du bruke verktöyet igjen.

Denne beskyttelsesfunksjonen kutter strømmen

til motoren og stopper elektroverktøyet i tilfelle overoppheting av motoren under drift.

Når funksjonen överopphetingsvern har blitt aktivert, kan motoren stoppe.

I dette tilfellet skal du frigjøre verktøyets bryter og la det kjøle seg ned i noen minutter.

Deretter kan du bruke verktøyet igjen.

○ Omstillingsfunksjon for rotasjonshastighet (Eff ektmodus/Stille modus)

MONTERING OG BRUK

Handling Figur Side
Hellingskjæring ved hjelp av styreren (+45° retning)	9	3
Hellingskjæring ved hjelp av styreren (-5° retning)	10	3
Finjustering av parallellitet av grunnsidene og sagbladet	11	3
Finjustering av skråvinkel (Når 90°)	12	4
Finjustering av skråvinkel (Når 45°)	13	4
Finjustering av styrestykkets posisjon 14	5
Justere skjæredybden 15 5
Skjærelinje 16 5
Bryterbruk 17 5
Om modusvalgfunksjonen *1 18 5
Bruke LED-lyset	19 5
Bruke ledningsholderen	20 6
Feste den lange styringen (selges separat)	21	6
Feste styringen	22 6
Feste fluorplaten (selges separat)	23	6
Skjære i rett vinkel	24 6
Skjære skråttstilt (+45° retning)	25 7
Skjære skråttstilt (-5° retning)	26 7
Ta av sagbladet	27 8
Montering av sagbladet	28 8
Valg av tilbehør	—	159

*1 Om modusvalgfunksjonen

Stille modus reduserer maksimalt motorturtall og lar deg arbeide effektivt med mindre støy.

Hvis belastningen øker när motoren kjører i stille modus, vil den automatisk bytte til eff ektmodus.

Dersom belastningen reduseres igjen, går den tilbake til stille modus.

○ Selv om bryteren slås på og av, eller støpslet kobles fra og til stikkontakten, vil denne enheten opprettholde modusen du stiller inn.

LED-LYSETS VARSELSIGNALER

Dette produktet har funksjoner som er designet for å beskytte verktøyet. Hvis noen av beskyttelsesfunksjonene utløses under bruk mens du trykker inn bryteren og 3 sekunder etter at den er frigjort, vil LED-lyset blinke som beskrevet i Tabell 1. Når en av beskyttelsesfunksjonene utløses, fjern fingeren fra bryteren umiddelbart og følg instruksjonene som er beskrevet under korrigerende tiltak.

Tabell 1

Beskyttelsesfunksjon	LED-lysskjerm	Korrigerende tiltak
Overbelastningsbeskyttelse	På 0,1 sekund/av 0,1 sekund	Fjern årsaken til overbelastningen.
Temperaturbeskyttelse	På 0,5 sekund/av 0,5 sekund	La verktøyet og batteriet kjøle seg ordentlig ned.

Pass på å slå AV strømmen og koble støpselet fra stikkontakten under vedlikehold og inspeksjon.

1. Inspisere sagbladet

Da bruk av sløve verktøy vil forringe effektiviteten og føre til mulig feilfungerende motor, bør sagbladet slopes eller byttes ut så snart slitasjen blir merkbar.

1. Inspisere monteringsskruene

Gjennomfør regelmessig kontroll av alle monteringsskruer og at de er skikkelig strammet. Hvis noen av skruene er løse, stram dem umiddelbart. Unnlatelse av å gjøre dette kan føre til alvorlig fare.

1. Bytte nettkabel

Hvis det er nødvendig å skifte ut nettkabelen, må dette gjøres av produsenten for å unngå sikkerhetsfarer.

1. Vedlikehold av motorenheten

Motorrotasjonen er en viktig del av dette verktøyet. Unngå å skade den og sørg for å unngå kontakt med oljerens eller vann.

Etter 50 timers bruk, rengjør motoren ved å blåse inn i ventilasjonshullene til motorhuset med tørr luft fra en trykkluftpistol eller et annet verktøy (Fig. 29).

5. Inspisere og vedlikeholde nedre vern

Kontroller alltid at det nedre vernet beveger seg jevnt.

I tilfelle funksjonsfeil må det nedre vernet repareres umiddelbart.

For rengjøring og vedlikehold, bruk en trykkluftpistol eller annet verktøy til å rengjøre mellomrommet mellom girdekslet og roterende del av det nedre vernet med tørr luft (Fig. 29).

Dette er eff aktivt for utslipp av spon og andre partikler.

Avskallinger eller andre partikler som samles opp rundt det nedre vernet kan føre til funksjonsfeil eller skade.

ADVARSEL

For å forhindre inhalering av støv eller øyeirritasjoner, bruk vernebriller og en støvmaske når du bruker en trykkluftpistol eller annet verktøy til å rengjøre det nedre vernet, ventilasjonshull eller andre deler av produktet.

Forsikre deg om at det nedre vernet beveger seg jevnt
Roterende del av det nedre vernet

Mellomrom mellom det nedre vernet og girdekslet Kabinettets ventilasjon Luftpistol

Fig. 29

6. Rengjøring av innsiden av sagdekselet

Kontroller og rengjør regelmessig for å sikre at sagflis og andre rester ikke samles inne i sagdekselet. Fjern alltid sagbladet når du kontrollerer og rengjør. (Fig. 30)

Skive (A) Spindel Sagdeksel

Fig. 30

7. Rengjøring på utsiden

Hvis det kommer fl ekker på elektroverktøyet, tørker du av det med en myk, tørr klut eller en klut fuktet med såpevann. Bruk ikke kloroppløsninger, bensin eller malingstynnere da disse kan løse opp plasten.

8. Oppbevaring

Unngå steder som det følgende for oppbevaring av produkter og tilbehør som ikke brukes, og oppbevar dem på et trygt og tørt sted.

MERK

• Ikke lagre dem på steder der barn kan nå dem eller enkelt få tak i dem.
• Ikke lagre dem på steder som er utsatte for regn, som under takskjegget på et hus, eller hvor det er fuktighet.
• Ikke lagre dem på steder der det er plutselige endringer i luftfuktigheten, eller det er direkte sollys.
• Ikke lagre dem på steder der det er flyktige stoffer som har en risiko for å ta fyr eller eksplodere.

FORSIKTIG

Sikkerhetsregler og normer som gjelder for det enkelte land, må overholdes ved drift og vedlikehold av elektroverktøy.

GARANTI

Vi garanterer HiKOKI elektroverktøy i samsvar med lovfestet/landsspesifi kke forskrifter. Denne garantien dekker ikke feil eller skader på grunn av misbruk, vanstell, eller normal slitasje. I tilfelle av klage, vennligst send elektroverktøyet, ikke demontert, med GARANTISERTIFIKATET som fi nnes på slutten av denne brukerveiledningen, til et autorisert HiKOKI-verksted.

Informasjon om luftbårne lyder eller vibrasjoner

De målte verdiene ble fastsatt i samsvar med EN62841 og ISO 4871.

Målt A-veid lydeff ektnivå: 106 dB (A)

Målt A-veid lydtrykknivå: 95 dB (A)

Usikkerhet K: 3 dB (A).

Bruk hørselvern.

Total vibrasjonsverdi (triax vektor sum) beregnet ifølge EN62841.

Skjære kartong:

Vibrasjonsutslippsverdi a_h = 2,0 m/s ^2

Usikkerhet K = 1,5 m/s²

Den oppgitte totale vibrasjonsverdien og den oppgitte støyutslippsverdien er målt i henhold til en standard testmetode og kan brukes til å sammenligne ett verktøy med et annet.

De kan også brukes til en foreløpig vurdering av eksponeringen.

ADVARSEL

○ Vibrasjons- og støyutslippene under faktisk bruk av elektroverktøyet kan avvike fra den oppgitte totalverdien avhengig av hvordan verktøyet brukes, spesielt hvilket arbeidsstykke som behandles; og
○ Identifiser sikkerhetstiltak basert på hvor utsatt brukeren vil være under de gjeldende bruksforholdene, for å beskytte brukeren (vurdert i forhold til bruken, som hvor mange ganger maskinen er slått på eller av og tomgangskjøring i tillegg til aktiv bruk).

MERK

På grunn av HiKOKIs kontinuerlige forsknings- og utviklingsprogram kan spesifikasjonene i dette dokumentet endres uten forvarsel.

YLEISET SÄHKÖTYÖKALUA KOSKEVAT TURVALLISUUSVAROITUKSET

VAROITUS
