KULLANIM KILAVUZU C6MEY2 HiKOKI

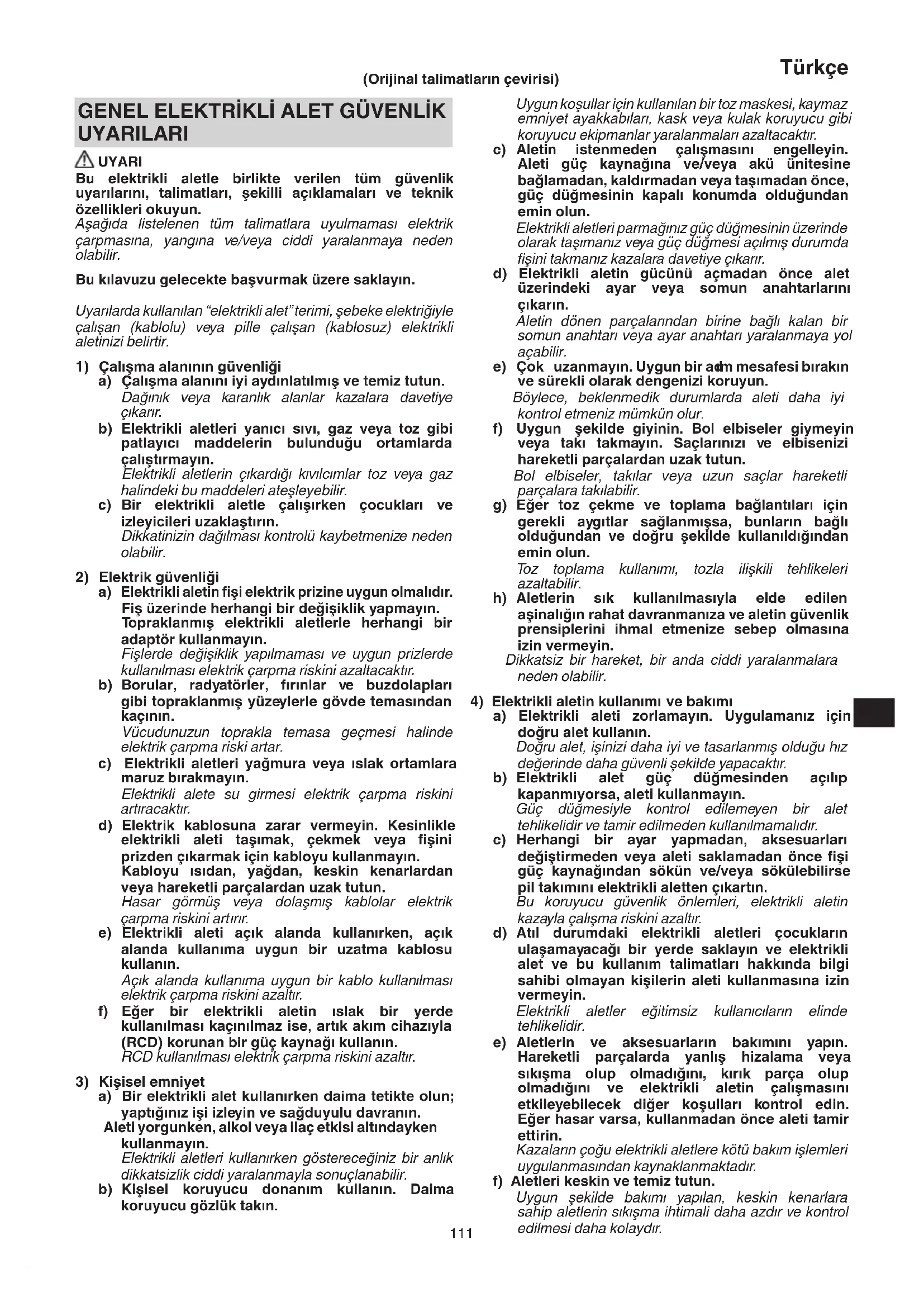

4) Elektrikli aletin kullanımı

ve bakımı a) Elektrikli aleti zorlamayın. Uygulamanız için doğru alet kullanın. Doğru alet, işinizi daha iyi ve tasarlanmış olduğu hız değerinde daha güvenli şekilde yapacaktır. b) Elektrikli alet güç düğmesinden açılıp kapanmıyorsa, aleti kullanmayın. Güç düğmesiyle kontrol edilemeyen bir alet tehlikelidir ve tamir edilmeden kullanılmamalıdır. c) Herhangi bir ayar yapmadan, aksesuarları değiştirmeden veya aleti saklamadan önce fi şi güç kaynağından sökün ve/veya sökülebilirse pil takımını elektrikli aletten çıkartın. Bu koruyucu güvenlik önlemleri, elektrikli aletin kazayla çalışma riskini azaltır. d) Atıl durumdaki elektrikli aletleri çocukların ulaşamayacağı bir yerde saklayı n ve elektrikli alet ve bu kullanım talimatları hakkında bilgi sahibi olmayan kişilerin aleti kullanmasına izin vermeyin. Elektrikli aletler eğitimsiz kullanıcıların elinde tehlikelidir. e) Aletlerin ve aksesuarların bakımını yapın. Hareketli parçalarda yanlış hizalama veya sıkışma olup olmadığını, kırık parça olup olmadığını ve elektrikli aletin çalışmasını etkileyebilecek diğer koşulları kontrol edin. Eğer hasar varsa, kullanmadan önce aleti tamir ettirin. Kazaların çoğu elektrikli aletlere kötü bakım işlemleri uygulanmasından kaynaklanmaktadır. f) Aletleri keskin ve temiz tutun. Uygun şekilde bakımı yap ılan, keskin kenarlara sahip aletlerin sıkışma ihtimali daha azdır ve kontrol edilmesi daha kolaydır. GENEL ELEKTRİKLİ ALET GÜVENLİK UYARILARI UYARI Bu elektrikli aletle birlikte verilen tüm güvenlik uyarılarını, talimatları, şekilli açıklamaları ve teknik özellikleri okuyun. Aşağıda listelenen tüm talimatlara uyulmaması elektrik çarpmasına, yangına ve/veya ciddi yaralanmaya neden olabilir. Bu kılavuzu gelecekte başvurmak üzere saklayın. Uyarılarda kullanılan “elektrikli alet” terimi, şebeke elektriğiyle çalışan (kablolu) veya pille çalışan (kablosuz) elektrikli aletinizi belirtir.

1) Çalışma alanının güvenliği

a) Çalışma alanını iyi aydınlatılmış ve temiz tutun. Dağınık veya karanlık alanlar kazalara davetiye çıkarır. b) Elektrikli aletleri yanıcı sıvı, gaz veya toz gibi patlayıcı maddelerin bulunduğu ortamlarda çalıştırmayın. Elektrikli aletlerin çıkardığı kıvılcımlar toz veya gaz halindeki bu maddeleri ateşleyebilir. c) Bir elektrikli aletle çalışırken çocukları ve izleyicileri uzaklaştırın. Dikkatinizin dağılması kontrolü kaybetmenize neden olabilir.

2) Elektrik güvenliği

Elektrikli aletin fi şi elektrik prizine uygun olmalıdır. Fiş üzerinde herhangi bir değişiklik yapmayın. Topraklanmış elektrikli aletlerle herhangi bir adaptör kullanmayın. Fişlerde değişiklik yapılmaması ve uygun prizlerde kullanılması elektrik çarpma riskini azaltacaktır. b) Borular, radyatörler, fırınlar ve buzdolapları gibi topraklanmış yüzeylerle gövde temasından kaçının. Vücudunuzun toprakla temasa geçmesi halinde elektrik çarpma riski artar. c) Elektrikli aletleri yağmura veya ıslak ortamlara maruz bırakmayın. Elektrikli alete su girmesi elektrik çarpma riskini artıracaktır. d) Elektrik kablosuna zarar vermeyin. Kesinlikle elektrikli aleti taşımak, çekmek veya fi şini prizden çıkarmak için kabloyu kullanmayın. Kabloyu ısıdan, yağdan, keskin kenarlardan veya hareketli parçalardan uzak tutun. Hasar görmüş veya dolaşmış kablolar elektrik çarpma riskini art ırır. e) Elektrikli aleti açık alanda kullanırken, açık alanda kullanıma uygun bir uzatma kablosu kullanın. Açık alanda kullanıma uygun bir kablo kullanılması elektrik çarpma riskini azaltır. f) Eğer bir elektrikli aletin ıslak bir yerde kullanılması kaçınılmaz ise, artık akım cihazıyla (RCD) korunan bir güç kaynağı kullanın. RCD kullanılması elektrik çarpma riskini azaltır.

a) Bir elektrikli alet kullanırken daima tetikte olun; yaptığınız işi izleyin ve sağduyulu davranın. Aleti yorgunken, alkol veya ilaç etkisi altındayken kullanmayın. Elektrikli aletleri kullanırken göstereceğiniz bir anlık dikkatsizlik ciddi yaralanmayla sonuçlanabilir. b) Kişisel koruyucu donanım kullanı n. Daima koruyucu gözlük takın. (Orijinal talimatların çevirisi) 0000BookC6MEY2.indb1110000BookC6MEY2.indb111 2022/11/1516:14:562022/11/1516:14:56112 Türkçe g) Elektrikli aleti, aksesuarları, uçları, v.b., bu talimatlara uygun şekilde, çalışma koşullarını ve yapılacak işi göz önünde bulundurarak kullanın. Elektrikli aletin amaçlanan kullanımlardan farklı işlemler için kullanılması tehlikeli bir duruma yol açabilir. h) Tutamakları ve kavrama yüzeylerini kuru, temiz, yağsız ve gressiz tutun. Kaygan tutamaklar ve kavrama yüzeyleri, beklenmedik durumlarda aletin güvenli bir şekilde idare ve kontrol edilmesine izin vermez.

a) Elektrikli aletinizin servisini sadece orijinal yedek parçalar kullanmak suretiyle uzman bir tamirciye yaptırın. Böylece, elektrikli aletin güvenli kullanımı sağlanacaktır. ÖNLEM Çocukları ve akli dengesi yerinde olmayan kişileri uzak tutun. Alet, kullanılmadığı zamanlarda çocukların ve akli dengesi yerinde olmayan kişilerin ulaşamayacağı bir yerde saklanmalıdır. TÜM TESTERELER İÇİN GÜVENLİK TALİMATLARI Kesme işlemleri

TEHLİKE: Ellerinizi kesme alanından ve bıçaktan uzak tutun. Diğer elinizi yardımcı kol veya motor gövdesi üzerinde tutun. Testereyi her iki elinizle tutarsanız, bıçak ellerinizi kesemez. b) İş parçasının altına uzanmayın. Muhafaza, iş parçasının altında sizi bıçaktan koruyamaz. c) Kesme derinliğini iş parçasının kalınlığına göre ayarlayın. İş parçasının altından, bıçak dişlerinin bir tam dişten az kısmı görünmelidir. d) Kesim yaparken iş parçasını kesinlikle ellerinizle veya bacağınızın üzerinde tutmayın. İş parçasını dengeli bir platforma sabitleyin. Vücudunuzun tehlikeye maruz kalması, bıçak sıkışması veya kontrol kaybı riskini asgariye düşürmek için i

uygun şekilde desteklemeniz önemlidir. e) Kesici aletin gizli kablolarla veya kendi kablosuyla temas edebileceği bir işlem yaparken, elektrikli aleti yalıtılmış kavrama yüzeylerinden tutun. “Aktif” bir telle temas, elektrikli aletin çıplak metal parçalarını “aktif” hale getirebilir ve kullanıcıya bir elektrik şoku verebilir. f) Yarma işlemi yaparken daima bir yarma perdesi veya düz kenar kılavuzu kullanın. Bu, kesme doğruluğunu artırır ve bıçak sıkışması olasılığını azaltır. g) Daima çark delikleri doğru boyut ve şekilde olan (yuvarlağa karşılık elmas) bıçaklar kullanın. Testerenin montaj donanımına uygun olmayan bıçaklar, merkezden sapmış bir şekilde çalı şarak kontrol kaybına neden olacaktır. h) Kesinlikle hasar görmüş veya yanlış bıçak rondelaları veya cıvata kullanmayın. Bıçak rondelaları ve cıvata, ideal çalışma performansı ve güvenliği için testerenize özel şekilde tasarlanmıştır. Geri tepme nedenleri ve ilgili uyarılar - geri tepme, sıkışan, tutulan veya yanlış hizalanan bir testere bıçağına karşı ani bir tepki olup, kontrol edilemeyen testerenin yukarı doğru kalkmasına ve iş parçasından çıkarak operatöre yönelmesine neden olur; - bıçak sıkıştığında veya kapanan kertik tarafından sıkıca tutulduğunda, bıçak hareketi gecikir ve motor tepkisi üniteyi hızlıca geriye, operatöre doğru hareket ettirir; - eğer bıçak kesik içinde bükülür veya hizasını kaybederse, bıçağın arka kenarındaki dişler ağacın üst yüzeyine dalarak bıçağın kertiğin dışına çıkmasına ve geriye, operatöre doğru sıçramasına neden olabilir. Geri tepme, testerenin yanlış kullanılmasının ve/veya yanlış çalıştırma işlemlerinin veya koşullarının sonucu oluşur ve aşağıda belirtildiği gibi uygun önlemler alınarak engellenebilir. a) Testereyi her iki elinizle s ıkıca kavrayın ve kollarınızı geri tepme kuvvetlerine direnecek şekilde tutun. Vücudunuzu bıçağın bir kenarında, fakat bıçakla aynı doğrultuda tutun. Geri tepme testerenin geriye doğru sıçramasına neden olabilir; fakat eğer uygun önlemler alınırsa geri tepme kuvvetleri operatör tarafından kontrol edilebilir. b) Bıçak sıkıştığında veya herhangi bir nedenle bir kesme işlemine ara verdiğinizde, tetiği serbest bırakın ve bıçak tamamen duruncaya kadar testereyi malzeme içinde hareketsiz tutun. Bıçak hareket halindeyken kesinlikle testereyi malzemeden çıkarmaya çalışmayın veya geriye doğru çekmeyin; aksi halde geri tepme oluşabilir. Bıçağın sıkışma nedenini ara ştırın ve gidermek için gereken işlemi yapın. c) Testereyi iş parçası üzerinde tekrar çalıştırmaya başlarken, testere dişleri malzeme içinde kavramayacak şekilde testere bıçağını kertik içinde ortalayın. Eğer testere bıçağı sıkışırsa, testere yeniden çalıştırıldığında yukarı doğru hareket edebilir veya iş parçasından geri tepebilir. d) Bıçak sıkışması ve geri tepme riskini asgariye düşürmek için büyük levhaları destekleyin. Büyük levhalar kendi ağırlıkları altında bükülme eğilimi gösterirler. Destekler, her iki tarafta levhanın altına, kesme çizgisinin ve levha kenarının yakınına yerleştirilmelidir. e) Körelmiş veya hasar görmüş bıçakları kullanmayın. Bilenmemiş veya uygun şekilde ayarlanmamış bıçaklar dar kesikler üreterek aşırı sürtünmeye, bıçak sıkışmasına ve geri tepmeye neden olurlar. f) Kesim yapmadan önce, bıçak derinliği ve eğim ayarı kilitleme levyeleri sıkı ve emniyetli olmalıdır. Kesim sırasında bıçak ayarının kayması, sıkışmaya ve geri tepmeye neden olabilir. g) Mevcut duvarlarda veya başka kör alanlarda kesim yaparken çok dikkatli olun. Çıkıntı yapan b ıçak, geri tepmeye neden olabilecek nesneleri kesebilir. Alt muhafazanın işlevi a) Her kullanımdan önce alt muhafazanın doğru şekilde kapanıp kapanmadığını kontrol edin. Alt muhafaza serbestçe hareket etmiyor ve hemen kapanmıyorsa testereyi çalıştırmayın. Kesinlikle alt muhafazayı açık konuma ayarlamayın. Testere kazayla düşürülürse, alt muhafaza bükülebilir. Alt muhafazayı geri çekme koluyla kaldırın ve serbestçe hareket ettiğinden ve herhangi bir kesim açısında veya derinliğinde bıçağa veya başka herhangi bir parçaya dokunmadığından emin olun. b) Alt muhafaza yayının çalışmasını kontrol edin. Muhafaza ve yay uygun şekilde çalışmıyorsa, kullanımdan önce tamir edilmelidir. Hasar gören parçalar, yapışkan birikintiler veya döküntüler nedeniyle alt muhafaza a ğır çalışabilir. c) Alt muhafaza sadece “dalarak kesim” ve “bileşik kesim” gibi özel kesimler için manüel olarak geri çekilebilir. Tutamağı geri çekerek alt muhafazayı kaldırın ve bıçak malzemeye girer girmez alt muhafaza serbest bırakılmalıdır. Diğer tüm kesme işlemleri için, alt muhafaza otomatik olarak çalışmalıdır. 0000BookC6MEY2.indb1120000BookC6MEY2.indb112 2022/11/1516:14:562022/11/1516:14:56113 Türkçe d) Testereyi tezgaha veya yere koymadan önce daima alt muhafazanın bıçağı kapladığından emin olun. Korunmayan, hareketli bir bıçak, testerenin geriye doğru hareket ederek yolundaki her şeyi kesmesine neden olacaktır. Düğme serbest bırakıldıktan sonra bıçağın durması için geçen zamana dikkat edin.

İLAVE GÜVENLİK UYARILARI

1. İşlem sırasında kulak koruyucu kullanın.

2. Sadece makine üzerinde belirtilen bıçak çapını kullanın.

3. Başka herhangi bir taşlama çarkı kullanmayınız.

4. Deforme olmuş veya çatlamış testere bıçaklarını

5. Yüksek hız çeliğinden yapılmış testere bıçaklarını

6. Bu talimatlarda belirtilen özelliklere uymayan testere

bıçaklarını kullanmayın.

7. Testere bıçaklarını disk üzerinde yanal baskı uygulayarak

8. Testere bıçaklarını daima keskin tutun.

9. Alt muhafazanın düzgün ve serbestçe hareket ettiğinden

10. Yuvarlak testereyi hiçbir şekilde alt koruyucu aç

pozisyondayken kullanmayın.

11. Muhafaza sisteminin geri çekme mekanizmasının doğru

şekilde çalıştığından emin olun.

12. Yuvarlak testereyi hiçbir şekilde testere bıçağı yukarıya

veya yana dönükken kullanmayın.

13. Malzemede çivi gibi yabancı maddeler bulunmadığından

14. Testere bıçakları aralığı 162 mm ila 165 mm arasında

15. Herhangi bir ayar, tamir veya bakım işlemi yapmadan

önce elektrik fi şini prizden çıkarın.

16. Fren geri tepmesine dikkat edin.

Bu dairesel testere, düğme serbest bırakıldığında çalışan bir elektrikli fren barındırır. Fren çalışırken biraz geri tepme olduğu için, ana gövdeyi güvenli bir ş ekilde tuttuğunuzdan emin olun.

17. Kullanılacak güç kaynağının, ürün isim plakası üzerinde

belirtilen güç gerekliliklerine uygun olduğundan emin olun.

18. Güç düğmesinin OFF (KAPALI) konumunda olduğundan

emin olun. Eğer güç düğmesi ON (AÇIK) konumda iken fi ş prize takılırsa, elektrikli alet hemen çalışmaya başlayarak ciddi bir kazaya enden olabilir.

19. Çalışma alanı güç kaynağından uzaksa, yeterli kalınlığa

ve anma kapasitesine sahip bir uzatma kablosu kullanın. Uzatma kablosu mümkün olduğu kadar kısa tutulmalıdır.

20. Altlık ile malzeme arasında boşluk olması durumunda

kesme işleminden kaçının. Bıçak bağlanıyorsa veya herhangi bir nedenle bir kesme işlemine ara verdiğinizde, tetiği serbest bırakın ve bıçak tamamen duruncaya kadar testereyi malzeme içinde hareketsiz tutun. Bıçak hareket halindeyken kesinlikle testereyi malzemeden çıkarmaya çalışmayın veya geriye doğ ru çekmeyin, GERİ TEPME oluşabilir. Bıçağın sıkışma nedenini araştırın ve gidermek için gereken işlemi yapın.

21. Bıçak sıkışması ve GERİ TEPME riskini asgariye

düşürmek için büyük levhaları destekleyin. Büyük levhalar kendi ağırlıkları altında bükülme eğilimi gösterirler (Şek. 3). Destekler, her iki tarafta levhanın altına, kesme çizgisinin ve levha kenarının yakınına Şek. 2‘de gösterildiği şekilde yerleştirilmelidir. Bıçak sıkışması ve geri tepme riskini asgariye düşürmek için. Kesme işlemi, testerenin iş parçası üzerinde dayandırılmasını gerektirdiğinde, testere büyük kısım üzerine dayandırılmalıdır ve küçük parça kesilir.

22. Mevcut duvarlarda veya diğer çıkmaz bölgelerde bir “Cep

Kesimi” yaparken son derece dikkatli olun. Çıkıntı yapan bıçak, GERİ TEPMEYE neden olabilecek nesneleri kesebilir. Elinizi veya parmaklarınızı testerenin arkasına ASLA koymayın (Şek. 4). Geri tepme olursa, testere kolayca elinizin üzerine geri doğru sıçrayabilir ve muhtemelen yaralanmaya sebep olabilir.

23. UYARI: İş parçasını düzgün bir şekilde desteklemek ve

kişisel yaralanmaya sebep olabilecek kontrol kaybını önlemek için testereyi sıkı bir şekilde tutmak önemlidir. Şek. 5 testerenin genel olarak nasıl desteklendiğini göstermektedir.

24. Testere altlığın

ın geniş kısmını, iş parçasının sağlamca desteklenen kısmı üzerine yerleştirin, kesim işlemi yapıldığında düşecek kısmına yerleştirmeyin. Şekillerde gösterildiği gibi Şek. 6 tahtanın ucunun DOĞRU kesilme şeklini ve Şek. 7 YANLIŞ kesilme şeklini göstermektedir. İş parçası küçük veya kısaysa, sıkıştırın. KISA YERLERİ ELLE TUTMAYA ÇALIŞMAYIN!

25. Dairesel testere bir mengenede baş aşağı konumda

tutulurken asla kesmeye çalışmayın. Bu durum oldukça tehlikelidir ve ciddi kazalara yol açabilir (Şek. 8).

26. Bu kılavuzu kullanırken, kesilen malzemenin testere

bıçağı ile kılavuz arasına kaymasına olanak sağlayacak eğimli bir kesim gerçekleştirmeye çalışmayın. Bunun yapılması yaralanmaya neden olabilir. (Şek. 9, 10)

27. Kol gevşek kalırsa, çok tehlikeli bir durum oluşturacaktır.

Onu daima iyice sıkıştırın. (Şek. 15)

28. Bu kelebek cıvatanın gevşek bırakılması çok tehlikelidir.

Daima iyice sıkın. (Şek. 25)

29. Kesme işleminden önce, keseceğiniz malzemeden

emin olun. Eğer kesilecek malzeme zararlı/toksik tozlar üretecekse, toz torbasının veya uygun toz çekme sisteminin toz çıkışı na sıkıca bağlantığından emin olun. Ayrıca, mevcutsa toz maskesi kullanın. ○ Kesmeye başlamadan önce, testere bıçağının tam devir hızını kazandığını onaylayın. ○ Çalışma sırasında testere bıçağının durması veya anormal ses çıkarması halinde, derhal düğmeyi KAPATIN. ○ Elektrik kablosunun dönen testere bıçağına yaklaşmasını engellemeye dikkat edin. ○ Yuvarlak testerenin yukarı veya yana doğru bakan bıçakla kullanılması çok tehlikelidir. Bu tür olağan dışı uygulamalardan kaçınılmalıdır. ○ Malzemeleru keserken daima emniyet gözlüğü takın. ○ Bir işi bitirdiğinizde elektrik fi şini prizden çekin.

30. Testere bıçağını taktıktan sonra, kilit kolunun belirtilen

konuma emniyetli şekilde sabitlendiğini onaylayın.

31. Işığa bakarak gözünüzü ışığa direkt olarak maruz

bırakmayın. Gözünüz ışığa sürekli maruz kalırsa, gözünüz zarar görecektir. LED lambanın merceği üzerindeki herhangi bir kir veya pisliği merceği çizmemeye özen göstererek yumuşak bir bezle silin. LED lambanın merceği üzerindeki çizikler daha düşük parlaklığa yol açabilir.

32. Kabloda çentik veya çizik olmadığını kontrol edin.

nı kontrol edin ve herhangi bir hasar olmadığından emin olun.

34. Ahşap kesmeye uygun bir testere bıçağı kullanın.

35. Aletin dönüş hızına eşit veya daha yüksek bir gösterilen

dönüş hızına sahip bir testere bıçağı kullanın.

36. EN847-1 ile uyumlu bir testere bıçağı kullanın.

37. Düğme paneline güçlü bir darbede bulunmayın veya

paneli kırmayın. Soruna yol açabilir. 0000BookC6MEY2.indb1130000BookC6MEY2.indb113 2022/11/1516:14:562022/11/1516:14:56114 Türkçe PARÇA ADLARI (Şek. 1–Şek. 28) Düğme Düğme kilidi Kesme derinliği kolu Eğimli kelebek somunu Kılavuz sıkma kelebek cıvatası Alt koruyucu Cıvata Pul (B) Testere bıçağı Kılavuz parçası Altlık Eğimli kelebek cıvata Kilit kolu Kılavuz sıkma kelebek cıvatası Durdurucu kol LED lamba Kablo tutucu Tutacak Alt tutamak Toz toplama ağzı M6 tespit vidası (×2) Paralellik ayarı M6 tespit vidası Konik parça Açı ayarlama vidası Açı ayarlama vidası (45° için) Mod seçme düğmesi Sessiz mod gösterge lambası Aydınlatma düğmesi Uzun kılavuz Kılavuz Flor levha Lokma anahtar Pul (A) SEMBOLLER UYARI Aşağıda, bu makine için kullanılan simgeler gösterilmiştir. Makineyi kullanmadan önce bu simgelerin ne anlama geldiğini bildiğinizden emin olun. C6MEY2: Daire testere Kullanıcı yaralanma riskini azaltmak için kullanım kılavuzunu okumalıdır. Daima koruyucu gözlük takın. Daima koruyucu kulaklık takın. Sadece AB ülkeleri için Elektrikli aletleri evdeki çöp kutusuna atmayın! Kullanım ömrünü dolduran elektrikli aletler, atık elektrikli ve elektronik cihazlarla ilgili 2012/19/AB Avrupa Direktifi ne ve bu Direktifi n ulusal kanunlar çerçevesinde uygulanma şekline göre ayrı olarak toplanmalı ve çevre şartlarına uygun bir geri dönüşüm tesisine gönderilmelidir. V Anma gerilimi

Yüksüz hız AÇMA KAPAMA Elektrik fi şini prizden çıkarın Uyarı Mod seçme düğmesi Aydınlatma düğmesi Yasaklanmış eylem Sınıf II alet STANDART AKSESUARLAR Ana üniteye (1 ünite) ilave olarak, ambalajda sayfa 158’te listelenen aksesuarlar yer alır Standart aksesuarlar haber vermeden değiştirilebilir. UYGULAMALAR Çeşitli ağaç türlerinin kesilmesi 0000BookC6MEY2.indb1140000BookC6MEY2.indb114 2022/11/1516:14:562022/11/1516:14:56115 Türkçe

Model C6MEY2 Voltaj 230 V Güç Girişi 1050 W Yüksüzhız 4500 dk

(Sessiz mod) Kapasite Kesme derinliği 90° 66 mm 45° 46 mm -5° 57 mm Ağırlık* 2,9 kg

• EPTA-Prosedürü 01/2014’e göre NOT HiKOKI’nin sürekli araştırma ve geliştirme çalışmaları nedeniyle, burada belirtilen teknik özelliklerde önceden haber verilmeden değişiklik yapılabilir. Elektronik kontrol ○ Yumuşak çalıştırma ○ Aşırı yüklenme koruması Bu koruma özelliği, çalışma sırasında motorun aşırı yüklenmesi veya dönüş hızında belirgin bir düşüş olması durumunda motora giden gücü keser. Aşırı yüklenme koruma özelliği etkinleştirildiğinde motor durabilir. Böyle bir durumda aletin düğmesini serbest b ırakın ve aşırı yüklenmenin sebeplerini ortadan kaldırın. Daha sonra aleti tekrar kullanabilirsiniz. ○ Aşırı ısınma koruması Bu koruma özelliği, çalışma sırasında motorun aşırı ısınması durumunda motora giden gücü keser ve elektrikli aleti durdurur. Aşırı ısınma koruma özelliği etkinleştirildiğinde motor durabilir. Böyle bir durumda aletin düğmesini serbest bırakın ve birkaç dakika soğumasına müsaade edin. Daha sonra aleti tekrar kullanabilirsiniz. ○ Dönüş hızı değiştirme işlevi (Güç modu / Sessiz mod)

MONTAJ VE ÇALIŞTIRMA

İşlem Şekil Sayfa Kılavuz kullanılarak yapılan eğimli kesim (+45° yönünde)

Kılavuz kullanılarak yapılan eğimli kesim (-5° yönünde)

Taban yanları ile testere bıçağının paralelliğinin ince ayarlanması

Eğim açısının ince ayarlanması (90° olduğunda)

Eğim açısının ince ayarlanması (45° olduğunda)

Kılavuz parça konumunun ince ayarı 14 5 Kesme derinliğinin ayarlanması 15 5 Kesme çizgisi 16 5 Düğmeyle çalıştırma 17 5 Mod seçme işlevi hakkında *1 18 5 LED lambanın kullanımı

Kablo tutucuyu kullanma 20 6 Uzun kılavuzun takılması (haricen satılır)

Kılavuzun takılması 22 6 Flor levhanın takılması (haricen satılır) 23 6 Dik açılarda kesme 24 6 Eğimli kesme (+45° yönünde) 25 7 Eğimli kesme (–5° yönünde) 26 7 Testere bıçağının sökülmesi 27 8 Testere bıçağının takılması 28 8 Aksesuarların seçimi ― 159 *1 Mod seçme işlevi hakkında Mod seçme düğmesine her basıldığında, işlem modu değişir. Sessiz modu seçildiğinde, Sessiz mod gösterge lambası yanar. Sessiz mod, maksimum motor DEVRİNİ düşürerek, daha az gürültüyle etkin çalışmaya olanak sağlar. Eğer motor Sessiz modda çalışırken yük artarsa, mod otomatik olarak Güç moduna de ğişir. Ayrıca, eğer yük tekrar azalırsa, otomatik olarak Sessiz moda geri döner. Güç modunda, yük azalsa bile Sessiz moda hiçbir değişiklik yapılmaz. Mod Yüksüz hız Güç 4500 dk

NOT ○ Elektrik fi şi bir prize bağlı olmadığı ve düğme bir kez çekilmediği sürece modu değiştiremezsiniz. ○ Düğme açılıp kapatılsa veya elektrik fi şi çekilip tekrar bağlansa bile, bu ünite ayarladığınız modu koruyacaktır.

LED LAMBA UYARI SİNYALLERİ

Bu ürün aletin kendisini korumak için tasarlanmış işlevlere sahiptir. Anahtar çekildiğinde ve anahtar serbest bırakıldıktan 3 saniye sonra, çalışma sırasında koruma işlevlerinden herhangi biri harekete geçirilirse LED lamba Tablo 1’de tarif edildiği gibi yanıp sönecektir. Koruma işlevlerinden herhangi biri harekete geçirildiğinde, parmağınızı anahtardan derhal çekin ve düzeltici eylem altında tarif edilen talimatları takip edin. Tablo 1 Koruma İşlevi LED Lamba Göstergesi Düzeltici Eylem Aşırı Yüklenme Koruması 0,1 saniye açık/ 0,1 saniye kapalı Aşırı yüklenmenin sebebini ortadan kaldırın. Sıcaklık Koruması 0,5 saniye açık/ 0,5 saniye kapalı Aletin ve akünün iyice soğumasına izin verin. 0000BookC6MEY2.indb1150000BookC6MEY2.indb115 2022/11/1516:14:572022/11/1516:14:57116 Türkçe

UYARI Bakım ve muayene boyunca, gücü KAPATTIĞINIZDAN ve fi şi prizden çıkardığınızdan emin olun.

1. Testere bıçağının muayene edilmesi

Körelmiş bir testere bıçağı kullanılması verimi azaltacağından ve olası motor arızasına neden olacağından, aşınma fark eder etmez testere bıçağını bileyin veya değiştirin.

2. Montaj vidalarının muayene edilmesi

Tüm montaj vidalarını düzenli olarak kontrol edin ve uygun şekilde sıkılmış olduklarından emin olun. Gevşeyen vida varsa derhal sıkın. Aksi halde, ciddi tehlikeye yol açabilir.

3. Elektrik kablosunun değiştirilmesi

Eğer elektrik kablosunun değiştirilmesi gerekiyorsa, tehlikeli bir duruma meydan vermemek için bu işlem sadece üretici tarafından yapılmalıdır.

4. Motor birimi bakımı

Motor sargısı bu aletin önemli bir parçasıdır. Hasar vermekten ve temizleme yağı veya suyu ile temastan kaçının. 50 saatlik kullanımdan sonra, motor gövdesinin havalandırma deliklerine bir hava tabancası veya diğer bir araç ile kuru hava üfl eyerek motoru temizleyin (Şekil 29). Motorda toz veya parçacık birikmesi hasara neden olacaktır.

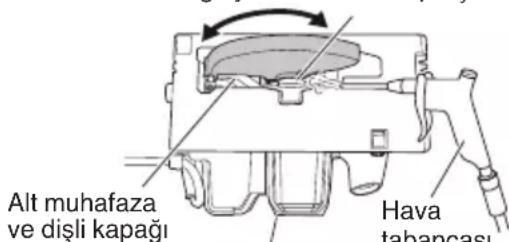

5. Alt muhafazanın kontrolü ve bakımı

Alt muhafazanın her zaman kolayca hareket ettiğinden emin olun. Herhangi bir arıza durumunda, alt muhafazayı derhal tamir edin. Temizleme ve bakım için, alt muhafaza ile dişli kapağı arasındaki boşluğu ve alt muhafazanın dönme parçasını hava ile temizlemek için bir hava tabancası veya diğer bir alet kullanın. (Şekil 29). Bunu yapmak talaş ve diğer partiküllerin yayılmasını önlemeye yardımcı olur. Talaş veya diğer partiküllerin alt muhafaza civarında birikmesi arıza veya hasara neden olabilir. UYARI Tozun solunmasını veya göz iritasyonunu önlemek için alt muhafazayı, havalandırma deliklerini veya ürünün diğer parçalarını temizlemek için bir hava tabancası ya da başka bir alet kullanırken koruyucu güvenlik gözlükleri ve toz maskesi takın. Alt muhafazanın düzgün hareket etmesini sağlayın Alt muhafazanın dönme parçası Gövde havalandırması Alt muhafaza ve dişli kapağı arasındaki boşluk Hava tabancası Şekil 29

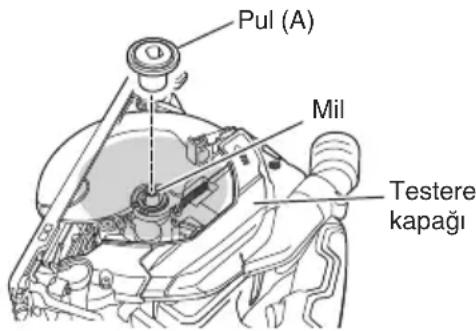

6. Testere kapağının içini temizleme

Testere kapağının içinde talaş ve diğer kalıntıların toplanmadığından emin olmak için düzenli aralıklarla kontrol edin ve temizleyin. Kontrol ederken ve temizlerken testere bıçağını her zaman çıkarın. (Şekil 30) Pul (A) Mil Testere kapağı Şekil 30

7. Dış yüzeyin temizlenmesi

Elektrikli alet kirlendiğinde, yumuşak kuru veya sabunlu suyla hafi fçe ıslatılmış bir bezle silin. Plastik kısımları eritebileceğinden, klorlu çözücüler, benzin veya boya inceltici (tiner) kullanmayın.

Lütfen kullanılmayan ürün ve aksesuarların depolanması için aşağıdaki gibi yerleri kullanmaktan kaçının ve onları güvenli ve kuru bir yerde saklayın. NOT ○ Onları çocukların ulaşabileceği veya kolayca bulabileceği yerlerde saklamayın. ○ Onları evlerin saçaklarının altı gibi üzerlerine yağmur yağabilecek yerlerde veya nemli yerlerde saklamayın. ○ Nem oranında ani değişiklikler olan veya doğ rudan güneş ışığı alan yerlerde saklamayın. ○ Onları alev alma veya patlama tehlikesi olan uçucu maddeler olan yerlerde saklamayın. İKAZ Ağırlaş aletlerinin kullanımı ve bakımı konusunda her ülkede yürürlükte olan güvenlik düzenlemelerine ve standartlarına uygun davranılmalıdır. GARANTİ HiKOKI Elektrikli El Aletlerine yasalar / ülkelere özgü mevzuatlar çerçevesinde garanti veriyoruz. Bu garanti, yanlış veya kötü kullanımdan veya normal aşınma ve yıpranmadan kaynaklanan arıza ve hasarları kapsamamaktadır. Şikayet durumunda, lütfen Elektrikli El Aletini, sökülmemiş şekilde, bu Kullanım Kılavuzu’nun sonunda bulunan GARANTİ BELGESİYLE birlikte bir HiKOKI Yetkili Servis Merkezi’ne gönderin. 0000BookC6MEY2.indb1160000BookC6MEY2.indb116 2022/11/1516:14:572022/11/1516:14:57117 Türkçe Havadan yayılan gürültü ve titreşimle ilgili bilgiler Ölçülen değerler EN62841’e göre belirlenmiş ve ISO 4871’e göre beyan edilmiştir. Ölçülmüş A-ağırlıklı ses gücü seviyesi: 106 dB (A) Ölçülmüş A-ağırlıklı ses basıncı seviyesi: 95 dB (A) Belirsizlik K: 3 dB (A) Kulak koruyucu takın. EN62841’e göre belirlenen toplam vibrasyon değerleri (üç eksenli vektör toplamı). Sunta kesme: Vibrasyon emisyon değeri a

Belirsizlik K = 1,5 m/s

Tip ve özel tanım koduyla *1) tanımlı Dairesel Testerenin direktifl erin *2) ve standartların *3) tüm ilgili gereksinimlerine uygun olduğunu tamamen kendi sorumluluğumuz altında beyan ederiz. Teknik dosya *4)’dedir – Aşağıya bakın. Avrupa’daki temsilcilik ofi sindeki Avrupa Standartları Yöneticisi, teknik dosyayı derlemek için yetkilendirilmiştir. Beyan, üzerinde CE işareti bulunan ürünler için geçerlidir. *1)
