POWX075740DB - Píla PowerPlus - Bezplatný návod na obsluhu

Typ produktu	Teleskopická píla na pokosy s dvojitým sklonom
Značka	PowerPlus
Model	POWX075740DB
Menovitý výkon	2200 W (S6 25%)
Napájacie napätie	220-240 V ~ 50 Hz
Voľnobežné otáčky	5000 min⁻¹
Rozmery pílového kotúča	Priemer 254 mm, upínací otvor 30 mm, hrúbka 3,0 mm
Rezná kapacita (90°/90°)	90 x 310 mm (výška x šírka)
Horizontálny uhol pokosu	-45° až 45°
Uhol dvojitého sklonu	45° vľavo a vpravo (vertikálny)
Posuvný systém	Áno, s posuvnou tyčou a aretáciou
Navádzací laser	Áno, trieda 2, spínač zap/vyp
Odvod prachu	Vrátane vrecka na prach, adaptovateľné na vysávač
Upínacie zariadenie	Integrovaná aretačná páka (svorka)
Bočné vodidlá	Dve bočné vodidlá v balení, montáž na tyčiach
Trieda ochrany	II (dvojitá izolácia)
Hmotnosť (odhad)	Približne 18 kg
Záruka	36 mesiacov (okrem bežného opotrebenia a príslušenstva)
Určené použitie	Stacionárne, na drevo, drevotrieskové a vláknité dosky - len pre domáce použitie
Údržba	Pravidelné čistenie vlhkou handričkou, výmena pílového kotúča za originálny diel
Dostupné náhradné diely	Pílové kotúče, vrecko na prach, imbusový kľúč, bočné vodidlá

Často kladené otázky - POWX075740DB PowerPlus

Ako prepravovať pokosovú pílu?

Použite poistný kolík (17): sklopte hlavu píly, zaistite ju kolíkom, potom potiahnite pílový kotúč dopredu a utiahnite aretáciu posuvnej tyče (21).

Ako namontovať bočné vodidlá?

Vložte vodiace tyče do bočných držiakov, zaistite ich. Povoľte skrutku, umiestnite vodidlá do polohovacích otvorov, potom upevnite skrutkou.

Ako nastaviť horizontálny uhol pokosu?

Povoľte aretačnú páku stola (6), otočte stôl na požadovaný uhol (od -45° do 45°), odčítajte uhol na stupnici (9), potom utiahnite páku.

Ako vymeniť pílový kotúč?

Odpojte nástroj. Sklopte hlavu nahor. Povoľte skrutku krycej dosky, zdvihnite ochranný kryt. Použite aretáciu hriadeľa (24) a imbusový kľúč na povolenie skrutky príruby v smere hodinových ručičiek. Odstráňte vonkajšiu prírubu a pílový kotúč. Vyčistite príruby, namontujte nový kotúč a skontrolujte smer otáčania, potom zmontujte v opačnom poradí.

Ako používať navádzací laser?

Zapnite alebo vypnite laser pomocou spínača (29). Lúč premietaný na obrobok umožňuje presné rezanie. Nikdy sa nepozerajte priamo do lúča.

Čo robiť v prípade nadmerných vibrácií?

Skontrolujte, či sú všetky skrutky utiahnuté, či je píla správne namontovaná a či je obrobok dobre upnutý. Uistite sa, že je pílový kotúč dobre nabrúsený a vyvážený.

Ako nastaviť doraz hĺbky?

Odblokujte poistný kolík, zdvihnite hlavu, posuňte doraz hĺbky doľava. Povoľte ryhovanú maticu, otáčajte skrutkou: v smere hodinových ručičiek na zníženie hĺbky, proti smeru na zvýšenie. Po nastavení dotiahnite maticu.

Aká je maximálna rezná kapacita?

Pri 90° pokose a 90° sklone: 90 x 310 mm. Pri 45° pokose a 90° sklone: 90 x 215 mm. Pri 90° pokose a 45° sklone: 38 x 310 mm (vľavo a vpravo).

Môžem túto pílu použiť na rezanie kovu?

Nie, píla je určená výhradne na drevo, drevotrieskové a vláknité dosky. Nikdy nerežte kovy, klince alebo skrutky, pretože by to poškodilo pílový kotúč a motor.

Čo robiť, ak motor neštartuje?

Skontrolujte, či je napájanie pripojené k stroju (kábel a zástrčka). Ak je motor preťažený alebo prehriaty, nechajte ho bežať naprázdno približne 2 minúty, aby vychladol. Ak problém pretrváva, obráťte sa na autorizovaný servis.

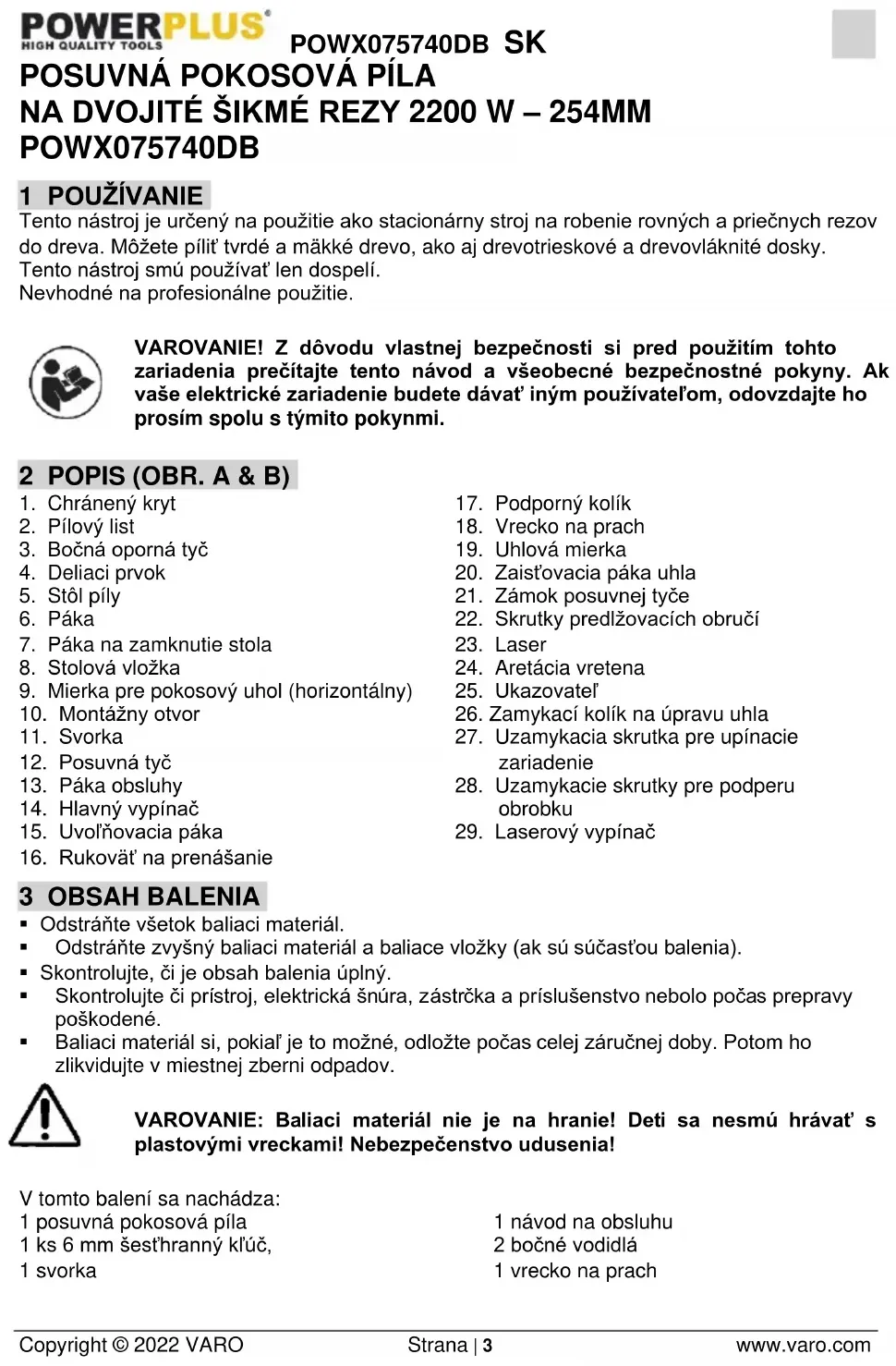

NÁVOD NA OBSLUHU POWX075740DB PowerPlus

Kdyz se pritlačnéblok nepoužíva, vždy si jej rădne uložte.

Pri preprave elektrického nastroje použijte aretačné kolík (17).

PritahnetePokosovou pilu dolu a zajisteje ji ve snizene poloze zatazenim, otocenim a zatlaenim aretacniho koliku. Tak pilu zajistite.

Presunte kotouc pily dopredu a zajistete ho dotaazenim posuvu (21).

9.2 Odsavani prachu a pilin

Chcete-li integrovat odsavani prachu, umistetevak na prach (18) na vvd pilin.

9.5 Seirzeni rezného uhlu (obr. 1)

Hodnoty emisi hluku se mérí podle príslušné normy. (K=3)

Uroven akustického tlaku LpA 95 dB(A)

Uroven akustického vykonu LwA 108 dB(A)

Nevhodné na profesionáne použitie.

• Odstránte vsetok baliaci material.
• Odstrante zvysny baliaci material a baliace vlozky (ak su sucastou balenia).
• Skontrolujte, Či je obsah balenia uplný.
• Skontrolujte Či prístroj, elektrická šnúra, zástrčka a prislušenstvo nebolo počas prepravy poskodené.
• Baliaci material si, pokial' je to mozné, odložte poças celej záručnej doby. Potom ho zlikvidujte v miestnej zberni oppadov.

VAROVANIE: Baliaci material nie je na hranie! Deti sa nesmú hravat's plastovymi vreckami! Nebezpečenstvo udusenia!

V tomto baleni sa nachadza:

V toto návode a/alebo na stroji sa používajú nasledujúce symboly:

	Oznacuje riziko osobného zranenia alebo poškodenia nástroja.		Používajte ochranu oči.
	Pred použitím si prečítajte námod.	CE	V súlade so základnými požiadavkami európskych smernić.
	Používajte ochranné rukavice.		Trieda II - Stroi je dvojmo izolovaný. Nepotrebujugete preto uzeměnovaci kábel.

5 VŠEOBECné BEZPEČNOSTné VAROVANIA PRE ELEKTRICKÉ NÁRADIE

Starostlivo si precitajte vsetky bezpečnostné varovania a vsetky pokyny. Nedodržiavanie vsetkych varovani aPokynov moze spôsobit' uder elektrickým prudom, požiar a/alebo závažný uraz. Odložte si vsetky varovania aPokyny na pripad, ak ich budete v budúcnosti potrebovat. Termin „elektrické náradie“ v tychto varovaniach označuje vase elektrické náradie s napájaním zo siete (s káblom) alebo elektrické náradie napájané akumulátorom (bez kábla).

5.1 Pracovná plocha

• Pracovnú plochu udrziavajte v Čistote a dobre osvetlenú. Neporiadok a prítmie na pracovisku zvyšuje riziko Úrazov.
• Elektrické náradie nepoužívajte vo vybusnych prostrediach, obsahujúcich napriklad hor'lavé tekutiny, plyny alebo prach. Elektrické náradie spôsobuje iskrenie, ktoré moze zapálit' prach alebo vypary.
• Pri používaní elektrického náradia sa nesmú v blízkosti nachadzat deti a okoloidúci. Mohlby odputaváť vašu pozornost' a náradie by ste nemali pod kontrlou.

Kabel sa nesmie nadmerne za'ažovat'. Kabel nikdy nepoužívajte na prenášanie, tahanie alebo vy'tahovanie vidlice elektrického náradia. Kabel nesmie byt' vystavený posobeni tepla, oleja, ostrych hrán alebo pohyblivych dielov. Poškodené alebo zapletené káble zvyšuju riziko urazu elektrickým prudom.
- Pri používaní elektrického náradia vo vonkajšom prostredi používajte predlžovací kabel vchodné na vonkajšie použitie. Používanie snúry vchodnej na vonkajšie použitie znižuje riziko urazu elektrickým prudom.
Ak je používanie elektrického náradia vo vlhkych priestoroch nevyhnutné, používajte napájaci zdroj chráneny nadprudovým isticism (RCD). Používanie RCD znižuje riziko urazu elektrickým prudom.

Pri používaní elektrického náradia budte vždy ostražity, sledujte co robite a riad'te sa zdravým úsudkom. Elektrické náradie nepoužívajte, ak ste unavený, alebo ak ste pod vplyvom liekov, alkoholu alebo drog. Okamih nepozornosti pri používaní elektrického náradia moze spősobit závažný osobný uraz.
- Používajte bezpečnostné pomôcky. Vždy nods chranič oči. Použivaním bezpečnostnéch pomôcok, ak je protiprachováaska, neklzavá bezpečnostné obuv, tvrdá prilba alebo chránice uši za kázdych podmienok sa znižuje riziko osobních urazov.
Zabrante nahodnému uvedeni do cinnosti. Pred pripojenim do siete sa uistite, ze vypinač je vo vypnutej polohe. Prenášanie elektrického náradia s prstom na vypínač alebo pripojovanie elektrického náradia so zapnutým vypínačom zvyšuje riziko urazov.
Pred zapnutím elektrického nárdia odstránte akékol'vek nastavovacie kluče a iné nastroje. Kluča nástroje, ktoré dostanú pripevněk rotujucemu dielu elektrického nárdia možu spősobit' uraz.
- Nenaklănjate sa prlisi. Vždy musite mat' spo'ahlivu oporu a rovnováhu. Zlepšuje sa tym ovladatel'nost' elektrického náradia v neocakávan'ych situáciach.
Budte vchodne obleceny. Nenoste volné odevy ani šperky. Nepriblizujte sa vlasmi, odevmi ani rukavicami k pohyblivym dielem. Volné odevy, šperky alebo dlhé vlasy možu zachytit pohyblíve diely.
- Ak sa používajú aj pomôcky na pripojenie odsávačov a zberačov prachu, uistite sa, ze su riadne pripojené a správné sa používajú. Používaním tychto pomôcok možno znižit nebezpečenstvo spósobované prachom.

Pri použiti elektrického náradia nevynakladajte nadmernú silu. Používajte správné elektrické náradie pre vase použitie. Správné elektrické náradie zvladne prácu lepsie a bezpečnejsie, s rychlostou, na ktorú bolo navrhnuté.
- Nepoužívajte elektrické náradie ak sa vypínačom nezapína alebo nevypína. Elektrické náradie, ktoré sa nedá ovladat vypínačom, je nebezpečné a musí sa opravit.
Pred akymkol'vek nastavovanim, vymenou doplnkov alebo odlozenim elektrického náradia odpojte vidlicu od napajacieho napatia. Takétopreventivne bezpečnostné opatrenia znižuju riziko nahodného uvedenia elektrického náradia do Činnosti.
- Nepouživané elektrické náradie uchovávajte mimo dosahu detí a nedovol'te, aby osoby neoboznámene s elektrickým náradim alebo s týmito tokynmi, použivali toto elektrické náradie. Elektrické náradie je nebezpečné v rukách nepoučenych použivatefov.
- Elektrické náradie riadne udržiavajte. Skontrolujte, Či pohyblíve diely nie su vyosené alebo Či sa nezadieraju, Či nie su poskodené diely a Či nemajú Žiadne iné nedostatky, ktoré možu ovplyvni' funkčnost' elektrického náradia. V pripade poskodenia sa elektrické náradie musi pred opatovnám použitím opravit. Ve'la urazov spôsobuju nedostatočne udržiavané elektrické náradie.
Náradie sa musí udržiavat' v naostrenom a Čistom stave. Riadne udržiavané rezné nastroje s ostrymi reznymi hranami majú mensiu nachylnost' k zadieraniu a 'ahsie sa ovládajú.

• Elektrické náradie, doplynky a nastrojové koncovky a pod. používajte v sulade s týmitoPokynmi a spósobom, zamýšlánám pre dany druh elektrického nárdia, berúc na zretelpracovné podmienky a na prácu, ktorá sa ma vykonávat. Používanie elektrického nárdia na iné operácie akotie, pre ktoré je určené, moze spósobit nebezpečnú situáciu.

5.5 Servis

Stoj nikdy nepoužívajte v blízkosti horlavych kvapalin alebo plynov.

Zariadenie NIKDY nepoužívajte, ak bol namontovaný rezáci kotúč (a nie pilový kotúč).

Pred kazdym pouzitim skontrolujte, ci na pifovom liste nie su malé praskliny alebo ci nie je poskodeny. Popraskany alebo poskodeny pilovy list okamzite vymene.

• Používajte len pilové listy, ktoré odporuča vyrobca a ktoré spínajú štandard EN847-1

Vždy používajte príslušenstvo, ktoré vám odporúčame v tomto návode.

• Pre pilený material vyberte správny pilový list.

• Aby zariadenie vytváralo co najmenej hluku, musi byt' pilovy list ostry a cisty.

• Používajte len správné naostrené pilové listy. Neprekracujte maximánu rychlost vyznacenu na pilovom liste.

Pred instalaciou piloveho listu vycistite os, priruby (hlavne montazne povrchy) a sesthrannu maticu. Nesprávna montaz moze sposobovat vibracie/klopanie alebo kizanie piloveho listu.

Zabrante kontaku pily s kovom, napr. klincami alebo skrutkami. Pred zaćatim przyvyhladajte a odstrante vsetky klince, skrutky a iný cudź material z obrobku.

Pred zapnutim zariadenia odstrante zo stola pily kluce, odrezky a ostatne predmety.

• Poças praça nenoste nikdy rukavice. Nosenie rukavic sa odporúca len pri instalácii rezacich nastrojov.

Ruky sa nesmu dostat do drahy rezania piloveho listu.

NIKDY nestojte v drahe rezania piloveho listu a zabrante tomu, aby v drahe rezania stali ine osoby.

Pilu nechajte chvilu bezat'a az potom vlozte obrobok. Pocuvaje vibracie alebo klopanie piloveho listu, co moze naznačovat nesprávné namontovanie alebo vyväzenie piloveho listu.

Zariadenie sa nesmie pouzivat' na robenie dražok a zárezov.

• Venujte mimoriadnu pozornost'Pokynom, ktoré napomáhaju znizit'nebezpečenstvo SPATNÉHO NÁRAZU. SPATNY NÁRAZ je náhla reakcia na zaseknuty, ohnuty alebo zle umiestný pilovy list. SPATNY NÁRAZ sposobuje vyrazenie obrobku dozadu, smerom k operatórovi. SPATNY NÁRAZ moze sposobit vázne zranenie. SPATNÉMU NÁRAZU MOZno zabránit' tak, ze budete vás pilovy list udrziavat ostry, Rozrezávacie vodidlo bude parallelnes pilovym listom, stiepaci nož a chranič piloveho listu budu v dobrom stave a správnéj polohe, obrobok budete mat'dobre uchopený, kym uplne neprejdepopri pilovom liste a ze nebudete rezat poskrucané alebo nepravidné kusy dreva alebo kusy, ktoré nemajú rovnú hranu na posúvanie pozdž rorezávacieho vodidla v pozdžnom smere.

• Nevykonávajte Žiadne Činnosti tak, Že by ste ruky používali na podopieranie obrobku alebo na jeho vedenie rukami, ale namiesto toho použite Rozrezávacie vodidlo aleboPokosový bloc.

POWX075740DB SK

• Ponad pilovy list alebo v jeho okoli sa NIKDY nenahybajte. Obrobok vytiahnite až vtedy, kad sa pilovy list uplne zastavil.
• Obrobok neposuvaje prudko, ani prilis rychlo. Obrobky, ktoré su vyrobené z tvrdého materiálu, by sa mali vsuvat co najpomalsie. Obrobok pri posuvani do pily nikdy neskladajte, ani neotacajte. Ak sa pilovy list zasekne alebo sa prestane otáčat, ked obrobok vsuva, zariadenie okamžite vypnite. Odpojte zástrčku od el. zásuvky. Odstrante kus, ktorý blokuje Pilu.
• Ked' sa pilovy list otáča, NESMIETE saPokúšat odstražovat' ulomky, ani sa dotýkat chránica piloveho listu.
  Z obrobku odstrante ysetky hrce a az POTOM spustite pily.
  S káblom zachadzajte správné. Pri odpájani zastrocky zel. zasuvky nikdy net'ahajte za kabel, Kabel nevystavuite teplu, oleiu, vode a ostrém hranám.
• Niektoré typy prachu, ktorý sa vytvára pri práci s pilou, možu obsahovat určité chemikálie, ktoré možu spósobit rakovinu, vrodené chyby alebo iné genetické poškodenia. Niektoré priklady tychto látok su:
• olovz nateroy obsahuiucich olov.
• arzén a chrom z chemicky upraveného dreva.
  Zdravotné nebezpečenstvo vyplývajúce z takéhoto používania závisi od frekvencie vykonávania tohto druhu prace.
• Opatrenia pre zniženie vystavovania sa tymto chemikáliám: vždy pracujte v dobre vetranej oblasti a používajte schvaléné ochranné vybavenie, napr. protiprachovú masku, ktorá je spečálne určená na filtrovanie mikroskopických Častic.
  Pri pileni pripoite na systém pre yvfukovanie prachu prislušné zariadenie.
• Chranič možete zdvihnut a polohovat zatial obrobok, alebo ak chcete pri udrzbarskych pracach ziskat lepsi pristup k niektorému miestu. Pred pripojenim zariadenia k elektrickej sjeti musi byt chranič piloveho listu znizeny a umiestnený naplocho na stole píly.

7 DOPLNKOVÉ BEZPECNOSTNÉ POKNY PRE LASERY

Pred vykonávanim nastavovacích prác alebo údržby odpojte elektrickú zăstrčku.

TútoPokosovú pilu neprevádkujte, kym nebola uplné zložená a správné pripravená na použitie v sulade s tymto námodom.

8.2 Montáž páky na zamknutie stola

Páku na zamkutie stola (6) naskrutkujte do zavitového otvoru, ale nie prilis silno.

8.3 Montáz zveráka

Zverák (11) możno nainstalovat na l'avej alebo pravej strane vodidla. Tyč zveráka vložte do otvoru na vodidle a utiahnite zaistovaci skrutku.

9 PREVÁDZKOVÉ POKNY

9.1 PrepravaPokosovej pily

Pokosov pílu potiahnite nadol a zaistite ju v dolnej polohe potiahnutim, otočením a zatlačením pridržného kolíka. Týmto spôsobom sa píla zaisti.

Potiahnite list pily smerom vpred a zablokujte ho dotiahnutim zámku s posuvnou tyčou (21).

9.2 Vysavanie prachu a ulomkov

Zabezpečte, aby nemohol byt' obrobok vystreleny. Najvhodnejšia na to je svorka (11).

• Obrobok stlache pavne proti deliacemu prvku (4) a proti zarážke svorky.

• Utiahnite svorku (11) v smere hod. ručićiek, aby ste zaistili obrobok.

9.4 HorizontálnyPokosov uhol

HorizontálnyPokosov yuhol možno nastavit' v rozmedzi od -45° do 45°. Mierka horizontalnehoPokosového uhla zobrazije aktuálne nastavenie v stipnoch.

Povol'te paku na zamknutie stola (7).

Stol pily (5) otocte do pozadovaného uhla (doprava alebo dolava). Požadovaný uhol možete prečitat na dielikoch stupnice(9).

Utiahnite páku na zamkutie stola (7) v smere hod. ručićiek.

9.5 Nastavenie uhlarezania (obr. 1)

Pilu umiestnite do dolnej polohy a zablokujte ju blokovacim kolíkom.

• Teraz podržte prilozný uholnik (90°) proti vodiacej kolajnici a pilovému listu. Ten sa musí uplne dotykat prilozného uholíka. Ak to tak nie je, možete nastavit uhol povolením kontramatica a nastavte nastavovacie skrutky, až kým uhol medzi Čepeťou a otočnám stole nebude Činit 90°.

• Na vykonanie tohto kroku použite dodany kluc na uvolnovanie skrutiek. Skrutky nezabudnite dotiahnut'.

9.6 Dvojity sklon (obr. 2)

9.7 Nastavenie posuvného zámku

• Na zaistenie a odistenie posuvnej tyche (12) otočte zaistovaci gombík posuvnej tyche (21) proti smeru alebo v smere hodinovych ručićiek.

9.8 Híbkový doraz

Nastavte len prednú skrutku. Zadné skrutka sa používa na zabránenie tomu, aby Čepel prerezala stól pochas normálneho rezania. Zadné skrutku nenastavujte.

• Odistite prídržný kolík.
  Zdvihnite zestavu hlavy pily.
  Hibkovy doraz potlachte dolava a pouzite nastavenia skrutky hibkového dorazu.
• Potiahnite hlavu pily nadol, aby ste skontrovali aktuálne nastavenie.
• Na zmenu nastavenia majpriv povolte vrubkovanú maticu hlbkového dorazu na skrutke hlbkového dorazu. Skrutku hlbkového dorazu otáčajte v smere hodinovych ruciciek, aby ste znižili hlbku a proti smeru hodinovych ruciciek, aby ste zvyšili hlbku. Po nastavení utiahnite maticu hlbkového dorazu.
  V pripe potreby potla cate hblkovy doraz doprava, ay ste ho dochasne vyradili.

9.9 Zapnutie / vampnutie

• Pripojte elektrické náradie k zdroju napātia.

Stroj zaprete sucasnym stlaenim hlavného vypinača (14) a zaistovacieho tlacidla (24)
- Ked'chcete stroj vypnút, musite hlavný vypínač (14) uvol'nit.
- Dôlezité! Material, ktory chcete pilit, polozte naplocho na povrch stroja a upevnite upinacim zariadenim (11), aby sa nemohol poças pilenia pohnut'.
- Po zapnutí píly počkajte, kým pilovy list (2) nedosiahne maximálnu rychlost.
- Uvol'novaciu páku (15) stlacte do boku pomocou rukováte (13), tlacte rovnomerne a zlahma nadol, aby sa hlava stroja presúvala cz obrobok.
- Ked'rez dokonçîte, stroj vrátté do hornej polohy odstavenia a pustite hlavný vypínač.

Varovanie! Vratná pruzina spösobí, ze hlava stroja sa automaticicky na konci rezu zdvihne. Po dokončeni rezu nepústajte rukovat' (13), ale ustálte hlavu stroja a nechajte ju pomaly sa zdvihnut'.

9.10 Laser

• Laser możete zapnú't a vypnú't pomocou vypínača (29).
• Laser (22) smerujé luc na obrobok.
• Funkcia laseru umožnjuje vykonávat' extrémne presné rezy.

9.11 Vrecko na prach

Vrecko na prach (18) pripevnite na adaptér vysávania prachu. Ked je vrecko na prach asi dopoly naplnené, vrecko zo stroja odoberte a vyprázdnite ho.

9.12 Pilenie

Zabezpečte, aby pilový list nebol počas pileenia zablokovaný. Spösobilo by to poskodenie a spálenie motora. Ak je pilový list zablokovaný, okamžite uvol'nite vypinač, aby ste predišli poskodeniu motora.

• Obrobok pevne uptime.
  Nastavte požadovaný horizontalnyPokosový uhol alebo požadovaný vertikálny uhol zošikmenia.
  Nastroj zapnite.
• Rameno nastroja (12) posunte pomaly nadol.
  U dlhšich obrobkov by ste mali použit posúvač. Na tento učel povolte zaistovací gombík.
  Pite obrobok.
  Nastroj vypnite.
• Pockajte, kym sa pilovy list (2) uplnne nezastavia a z potom vytiahnite obrobok.

Zakrivené alebo okruhle obrobky potrebuij byt zaistené pred zošmyknutim.

Zabezpečte, aby medzi obrobkom a deliacim prvkom (4) alebo stolom pily (5) nebolaŽiadna medzera.

9.14 Vymena piloveho listu (obr. 3)

Pred pracou na pilovom liste nastroj vypojte zo zastricky.

Pred vykonávanim akýchkol'vek prac na zariadeni, odpojte elektrickú zăstrčku!

10.1 Cisterie

Ak je poskodeny napajaci kabel (alebo sietová zástrčka), musi sa vymenit'. Výmenu napajacieho kábla smie vykonat' len alebo kvalifikovaný špecialista (kvalifikovaný elektrikár).

11 TECHNICKE UDAJE

Hodnoty emisii hluku namerané podla príslušnej normy. (K=3)

Hladina akustického tlaku LpA 95 dB(A)

Hladina akustického vykonu LwA 108 dB(A)

POZOR! Ak akustický tlak prekroci uroven 85 dB(A), použivajte chránice sluchu.

14 SKLADOVANIE

Priebezne cistime celé zariadenie a jeho prisluşenstvo.
- Skladujte ho mimo dosahu detí, v stabilnej a bezpečnej polohe, na suchom a chladnom miesto, vyhnite sa privysokým a prinízkým teplotám.
- Nevystavujte priamemu slnecnému ziareniu. Ak je mozné, uschovajte na tmavom mieste.
Neudržiavajte v plastickych taškach aby ste predišli nazhromaždenej vlhkosti.

15 ODSTRANOVANIE PORUCH

PROBLEM	PRÍČINA	SPÔSOB NÁPRAVY
Motor nebeží.	Do stroja sa nedostáva elektrina.	Skontrolujte zdroj napătia a elektrický kábel.
	Motor je preťažený alebo prehriaty.	Nástroj nechajte bežat' na volných otáčkach asi 2 minúty, aby sa vychladil.
Vibrária sú priliš silné.	Skrutky alebo sučasti sú uvoǐnené.	Utiahnite věsetky skrutky.
	Pokosová píla nie je správné namontovaná.	Pokosovú pílu správné namontujte.
	Obrobok nie je správné upnutý.	Zaistite obrobok.

16 ZÁRUKA

Zaručná lehota poskytovaná na tento vyrobok v sulade s platnymi zákonmi je 36 mesiacov a začina plynúť dnoh zakúpenia prým použivatelem.
Tato zaruka zahrna vsetky chyby materialu a vyrobné chyby, okrem: batérii, nabijačiek, chybnych sučasti, ktoré podliehaju beznému opotrebovaniu ako napr. ložiská, kefky, kable a zastrčky alebo prislušenstvo ako vrtáky, vrtné korunky, pilové listy atd.; nezahrna poskodenia alebo chyby spösobene zlym zaobchodzanim, nehodami alebo pozměnovaním, ani náklady na prepravu.
- Poškodenie a/alebo chyby, ktoré su dosledkom nesprávnho používania, tiež nespadajú pod ustanovenia záruky.
- Nenesieme ani ziadnu zodpovednost' za zranenie osob, ktoré je dosledkom nesprávneho používania zariadenia.
- Opravy smie vykonávat iba autorizované servisné stredisko pre nastroje Powerplus.
Viac informaci ziskate na tel. cisle 00 32 3 292 92 90.
- Prípadné náklady na prepravu vždy hesie zákaznik, ak nebolo pisomnou formou dohodnute inak.
Zaruku si zaroveh nemozno uplatnovat, ak bolo zariadenie poškodené v dosledku nedbanlivej udrzby alebo pret'azenia.
- Zo záruky su definitivne yvlucene priady, kedy poškodenie vzniklo dosledkom vniknutia kvapaliny, nadmerného prenikutia prachu, umyselného poškodenia (umyselne alebo závažnou nedbanlivostou), nevhodného použitia (použitie zariadenia na učely, na ktoré nie je vchodné),nekompétentného použitia (napr. nerespektovanimPokynov v navode), neodbornej montáze, zásahu bleskom, chybného sietového napatia. Neboli uvedené vsetky možnosti.
- Prijatie reklamaciae v rámci záruky nemá vplyv na predlizenie zárucnej lehoty, ani na začatie novej zárucnej lehoty v pripadé vymeny zariadenia.
- Staré zariadenia alebo sučasti, ktoré su vymieñané v rámci záruky, sa preto stavajú majetkom spel. Varo NV.
- Vyhradzujeme si pravo zamietnut akukol'vek reklamáciu, ak nie je mozné overit datum zakúpenia alebo ak je jasné, ze vyrobok nebol riadne udržiavaný. (cisté vetracie otvory, pravidelná udržba uhlikovych kefiek,...)
Potvrdenku o nakupe si musite uschovat' ako doklad o datume zakupenia.
Náradie musité vratit' v nerozobranom stave svojmu predajcovi v prijatelne Čistom stave, v originánom plastovom kufriku liatom pod tlakom, ak v šnom bolo vaše náradie dodané, spolu s priložéným dokladom o kúpe.

17 ZIVOTNÉ PROSTREDIE

Ak musite po dlhodobom pouzivan zariadenie vymenit, nelikvidujte ho spolu s domovym odpadom, ale ekologicky bezpecnym sposobom. Odpad z elektrickych vyrobkov sa nesmie likvidovat's beznym domovym odpadom. Ak existuje zberna na recyklaciu, odovzdajte ho na recyklaciu. Informacia o recyklacii vamp poskytnu miestne urady alebo predajca.

18 VYHLÁSENIE O ZHODE

Nizsie podpísaný koná v mene vykonného riaditel' spolocnosti,

Philippe Vankerkhove
Regulačné záležitosti - Compliance Manager
02/11/2021, Lier - Belgium

1 DOMENII DE UTILIZARE 3
2 DESCRIERE (FIG. A & B) 3
3 CONTINUTUL PACHETULUI 3
4 SIMBOLURI 4

5 AVERTISMENTE GENERALE DE SIGURANÀ PRIVIND
APARATELE ELECTRICE 4

5.1 Zona de lucru 4
5.2 Siguranta electrica 4
5.3 Sigurantha personala.. 5
5.4 Folosirea i intreinerea aparatului electric 5
5.5 Service 6
6 INSTRUCTION DE PROTECTIE SUPLIMENTARE 6
7 INSTRUCTION SUPPLEMENTARE DE SIGURAN T A PENTRU LASERE
8 MONTAJ 7
8.1 Montarea barelor de sustinere laterala 8
8.2 Montarea parghiei de blocare a mesei.. 8
8.3 Montarea clementi 8
9 INSTRUCTION DE UTILIZARE 8
9.1 Transportul ferastrului unghiular 8
9.2 Extragerea prafului si a aschiilor 8
9.3 Fixarea piesei de prelimucrat 8
9.4 Unghiul de 45 de grade in plan oriental.. 8
9.5 Reglarea unghiului de taiere (Fig. 1) 8
9.6 Taiere inclinata dubla (Fig. 2) 8
9.7 Reglarea dispositivului de blocare a alunecarii 9
9.8 Limitatorul de adancime 9
9.9 Pornirea 山 oprirea 9
9.10 Dispositivul laser 9
9.11 Sacul de colectare a prafului 10
9.12 Taierea 10

9.13 Taierea pieselor speciale de lucru 10
9.14 Inlocuirea discului ferastrului (Fig. 3) 10
10 CURATAREA SI INTRETINEREA 11
10.1 Curățarea 11
10.2 Cablul de alimentare 11
11 DATE TEHNICE 11
12 CAPACITATE DE TAIERE 11
13 ZGOMOT 11
14 DEPOZITAREA 11
15 DEPANARE 12
16 GARANTIE 12
17 MEDIU 13
18 DECLARATIA DE CONFORMITATE 13

FERÁSTRÁU UNGHIULAR CU TÄIERE INCLINATA DUBLÁ CU GLISARE 2200 W-254 MM POWX075740DB

1 DOMENII DE UTILIZARE
