BRUKSANVISNING POWX075740DB PowerPlus

Copyright © 2022 VARO Side | 3 www.varo.com GJÆRINGSSAG MED DOBBEL SKRÅSKJÆRING OG GLIDER 2200 W – 254MM POWX075740DB 1 BRUKSOMRÅDE Dette elektroverktøyet er en stasjonær maskin til rett- og tverrsaging i tre. Du kan sage hardt og mykt tre, og også sponplater og fiberplater. Verktøyet må kun brukes av voksne. Egner seg ikke til profesjonelt bruk. ADVARSEL! Les og forstå denne brukerhåndboken før verktøyet tas i bruk, og ta vare på håndboken for fremtidig referanse. Hvis verktøyet leveres videre til en tredjeperson må også håndboken følge med. 2 BESKRIVELSE (FIG. A & B)

22. Skruer til forlengelse

28. Låseskrue for støtte til arbeidsstykke

• Fjern all gjenværende innpakning og alle transportinnlegg (hvis aktuelt).

• Sjekk at pakkens innhold er fullstendig.

• Sjekk apparatet, strømledningen, støpslet og alt tilbehør for transportskader.

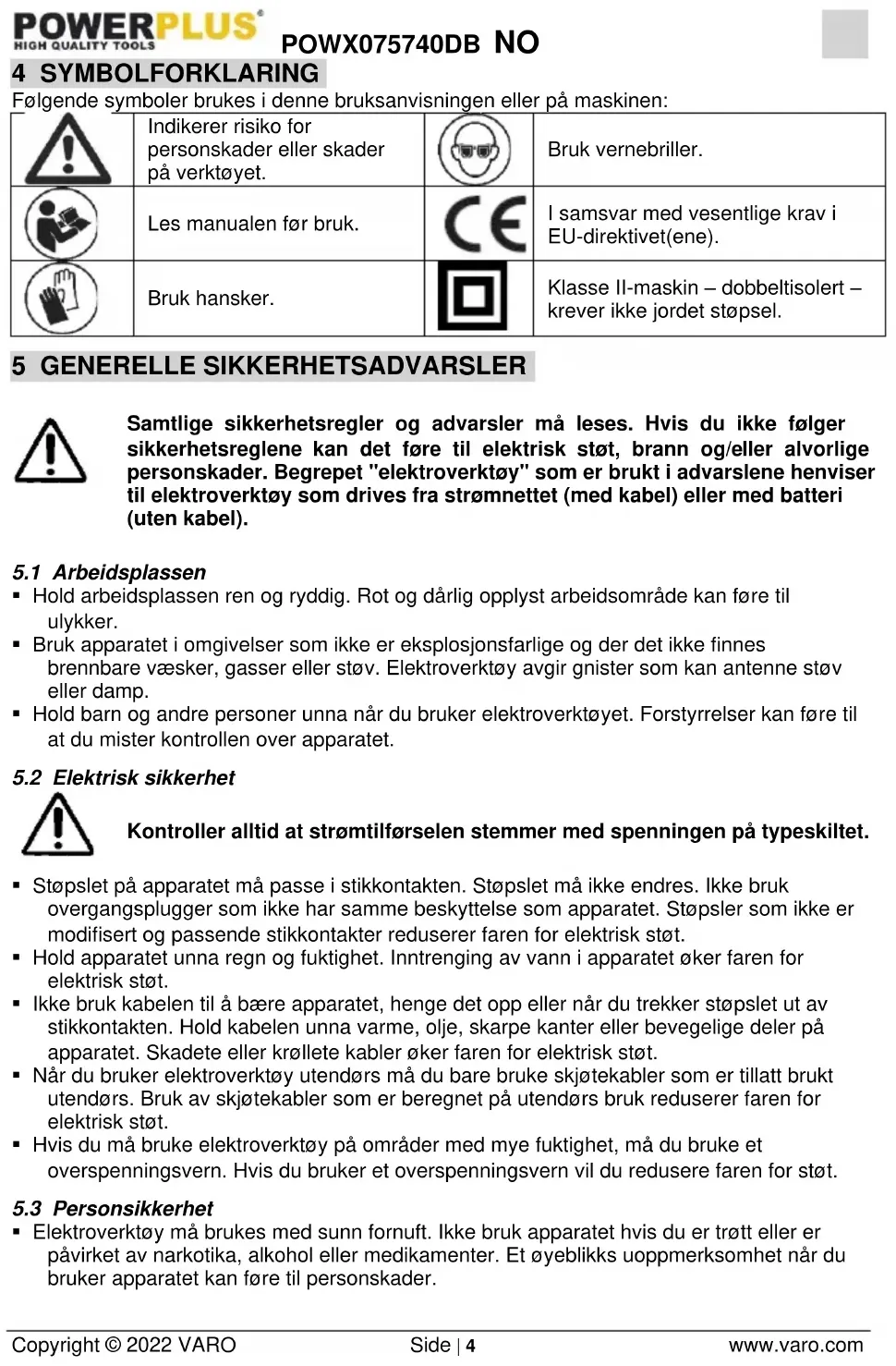

• Hold barn og andre personer unna når du bruker elektroverktøyet. Forstyrrelser kan føre til at du mister kontrollen over apparatet.

5.2 Elektrisk sikkerhet

Kontroller alltid at strømtilførselen stemmer med spenningen på typeskiltet.

• Støpslet på apparatet må passe i stikkontakten. Støpslet må ikke endres. Ikke bruk overgangsplugger som ikke har samme beskyttelse som apparatet. Støpsler som ikke er modifisert og passende stikkontakter reduserer faren for elektrisk støt.

• Hold apparatet unna regn og fuktighet. Inntrenging av vann i apparatet øker faren for elektrisk støt.

• Ikke bruk kabelen til å bære apparatet, henge det opp eller når du trekker støpslet ut av stikkontakten. Hold kabelen unna varme, olje, skarpe kanter eller bevegelige deler på apparatet. Skadete eller krøllete kabler øker faren for elektrisk støt.

• Når du bruker elektroverktøy utendørs må du bare bruke skjøtekabler som er tillatt brukt utendørs. Bruk av skjøtekabler som er beregnet på utendørs bruk reduserer faren for elektrisk støt.

• Hvis du må bruke elektroverktøy på områder med mye fuktighet, må du bruke et overspenningsvern. Hvis du bruker et overspenningsvern vil du redusere faren for støt.

• Elektroverktøy må brukes med sunn fornuft. Ikke bruk apparatet hvis du er trøtt eller er påvirket av narkotika, alkohol eller medikamenter. Et øyeblikks uoppmerksomhet når du bruker apparatet kan føre til personskader.POWX075740DB NO Copyright © 2022 VARO Side | 5 www.varo.com

• Bruk personlig verneutstyr og bruk alltid vernebriller. Bruk av personlig verneutstyr som støvmaske, sklisikre vernesko, hjelm eller hørselsvern, når forholdene krever det, reduserer faren for personskader.

• Unngå utilsiktet oppstart. Forsikre deg om at bryteren er slått AV før du plugger inn støpslet. Hvis du bærer elektroverktøy med fingeren på bryteren, eller hvis du plugger inn et verktøy med bryteren PÅ, inviterer du til ulykker.

• Fjern justeringsverktøy eller skrunøkler før du slår på apparatet. Et verktøy eller nøkkel som blir sittende i elektroverktøyets bevegelige deler kan føre til personskade.

• Ikke strekk deg for langt. Pass på at du står støtt og at du alltid er i balanse. På denne måten kan du være i stand til å kontrollere verktøyet også i uventede situasjoner.

• Bruk egnede klær. Ikke bruk vide klær eller smykker. Hold hår, klær og hansker unna bevegelige deler. Løse klær, smykker eller langt hår kan henge seg opp i bevegelige deler.

• Når det kan monteres støvavsug- og oppsamlingsinnretninger, må du forsikre deg om at disse er riktig tilkoblet og at de brukes riktig. Bruk av slike innretninger kan redusere støvrelaterte farer.

5.4 Vær nøyaktig og omhyggelig når du omgås elektroverktøy

• Ikke overbelast apparatet. Bruk riktig elektroverktøy i forhold til arbeidet som skal utføres. Korrekt elektroverktøy vil gjøre jobben bedre og sikrere når det arbeider innenfor den belastningen det er beregnet til.

• Ikke bruk elektroverktøyet hvis bryteren ikke kan slå det på og av. Hvis det ikke lenger er mulig å kontrollere elektroverktøyet med bryteren, er det farlig å bruke og må repareres.

• Trekk støpslet ut av stikkontakten før du gjør justeringer, skifter tilbehør eller setter bort verktøyet. Disse forholdsreglene forhindrer at apparatet startes utilsiktet.

• Oppbevar elektroverktøy som ikke skal brukes utenfor barns rekkevidde. Ikke la personer du ikke stoler på eller som ikke har lest denne bruksanvisningen bruke apparatet. Elektroverktøy er farlige når de brukes av uerfarne personer.

• Elektroverktøy må vedlikeholdes. Kontroller at bevegelige deler fungerer som de skal og ikke klemmer, om deler er brukket eller skadet og alle andre forhold som kan ha innvirkning på verktøyets funksjon. Reparer skadete deler før du bruker verktøyet. Mange ulykker skyldes dårlig vedlikeholdte elektroverktøy.

• Hold kutteverktøy skarpe og rene. Omhyggelig vedlikeholdte kutteverktøy med skarpe kuttekanter klemmer mindre og er lettere å bruke.

• Bruk elektroverktøy, tilbehør, innsatser osv. i samsvar med denne bruksanvisningen og i samsvar med spesielle anvisninger som gjelder for det respektive verktøyet. Ta hensyn til arbeidsforholdene og arbeidet som skal utføres. Bruk av elektroverktøy til annet enn tiltenkt formål kan føre til farlige situasjoner.

La bare kvalifiserte fagfolk reparere elektroverktøyet, og bruk bare originale reservedeler. På denne måten kan du være sikker på at verktøyet er sikkert å bruke. 6 YTTERLIGERE SIKKERHETSINSTRUKSJONER

• Bruk kun sagblader som anbefales av produsenten og som oppfyller kravene til standard EN847-1.

• Før du monterer sagbladet må du rengjøre akslingen, flensene (spesielt montasjeflatene) og sekskantmutteren. Feil montering kan føre til vibrasjon/banking, eller til at sagbladet glipper.

• Unngå at sagbladet kommer i kontakt med metall som spiker eller skruer. Fjern alle spiker, skruer og andre fremmedlegemer fra arbeidstrykket før du starter arbeidet.

• Pass på å holde hendene unna sagbladets sagelinje.

• Stå ALDRI i sagelinjen og la heller ALDRI noen andre stå i denne posisjonen.

• La sagen gå en stund før du sager det første arbeidsstykket. Lytt etter vibrasjoner eller banking i sagbladet. Dette kan indikere at sagbladet er feil montert eller balansert.

• Denne sagen kan ikke brukes til å lage fuger eller utsparinger.

• Bordinnlegget må skiftes når det er slitt.

• Gjør ALDRI justeringer på sagen mens den er i gang. Trekk ut støpslet fra stikkontakten før du gjør justeringer.

• Om nødvendig bruker du skyveblokken. En skyveblokk MÅ brukes ved saging av mindre arbeidsstykker i lengderetning, på denne måten er hender og fingre på trygg avstand fra sagbladet.

• Legg skyveblokken til side når den ikke brukes.

• Vær spesielt oppmerksom på instruksjonene som hjelper deg å redusere faren for TILBAKESLAG. Et TILBAKESLAG er en brå reaksjon fra et sagblad som er fastkilt, bøyd eller dårlig balansert. TILBAKESLAG gjør at arbeidsstykket blir slynget bakover mot operatøren. TILBAKESLAG kan føre til alvorlige personskader. TILBAKESLAG kan unngås ved å holde sagbladet skarpt, ved å holde kløyveanslaget parallelt med sagbladet, ved å holde kløyvekniven og sagbladvernet i god stand og i korrekt posisjon, ved å holde godt fast i arbeidsstykket til det er skjøvet forbi sagbladet, og ved ikke å sage vridde eller skrånende arbeidsstykker eller stykker som ikke har rette, langsgående kanter som kan føres langs kløyveanslaget.

• Ikke sag med frihånd. Frihånd betyr at du bruker hendene til å holde arbeidsstykket eller at du fører stykket med hendene, i stedet for å bruke kløyveanslaget eller skyveblokken.

• Bøy deg ALDRI over eller rundt sagbladet. Strekk deg ALDRI etter arbeidsstykket før sagbladet har stanset helt opp.

• Unngå å mate arbeidsstykket brått eller for hurtig inn mot sagen. Arbeidsstykker av hardt materiale må mates inn så langsomt som mulig. Ikke brett eller snu et arbeidsstykke mens du mater det inn på sagen. Hvis sagbladet kiles fast eller slutter å rotere mens arbeidsstykket mates inn, må du slå sagen av umiddelbart. Trekk støpslet ut av stikkontakten: Fjern arbeidsstykket som blokkerer sagen.

• Forsøk ALDRI å fjerne sagflis eller berøre sagbladvernet mens sagbladet roterer.

• Fjern alle løse biter fra arbeidsstykket FØR du begynner å sage.

• Vær forsiktig med strømledningen. Ikke trekk i strømledningen for å trekke støpslet ut av stikkontakten. Ikke utsett strømledningen for varme, olje, vann eller skarpe kanter.

• Enkelte typer støv som skapes ved arbeid med sagen kan inneholde kjemiske stoffer som kan forårsake kreft, fødselsdefekter eller annen genetisk skade. Eksempler på slike stoffer er:

• Bly fra blyholdig maling

• Arsenikk og krom fra kjemisk behandlet treverk.

• Helsefaren forbundet med eksponering avhenger av hvor ofte og hvor lenge du utfører denne typen arbeid.

• Tiltak for å redusere din eksponering til slike kjemiske stoffer: Arbeid alltid i et godt ventilert område og bruk sertifisert sikkerhetsutstyr som støvmasker med partikkelfilter.POWX075740DB NO Copyright © 2022 VARO Side | 7 www.varo.com

• Når du sager, bør sagen være tilkoblet et støvavtrekk.

• Vernet kan løftes opp når du plasserer arbeidsstykket, eller for lettere tilgang under vedlikehold. Påse at sagbladvernet er senket og ligger flatt mot sagbordet før du kobler strøm på sagen.

• Denne laseren samsvarer med klasse 2 i henhold med relevant standard. Enheten inneholder ingen komponenter som det kan utføres service på. Dekselet må ikke åpnes. Hvis enheten blir skadet, må reparasjon utføres av en autorisert reparatør.

• Briller for å se laserstråler beskytter ikke mot direkte laserstråling. 8 MONTASJE Trekk støpslet ut av stikkontakten før du utfører enhver type justering eller vedlikehold. Ikke bruk denne gjæringssagen før den er fullstendig montert og korrekt klargjort for bruk i samsvar med denne bruksanvisningen.

8.1 Montering av sidestøttene

• Plasser de to styrestengene i sidestøttene og fest dem.

• Løsne skruen og plasser sidestøttene i posisjoneringshullene.

• Fest sidestøttene med skruen for å hindre at de glir ut av posisjon.

8.2 Montering av låsespak for sagbord

Tvingen (11) kan installeres enten på venstre eller høyre side av styringsanslaget. Sett tvingestangen gjennom hullet i styringsanslaget og feste med låseskruen. 9 BRUKSANVISNING

9.1 Transportere gjæringssagen

Bruk holdepinnen (17) når verktøyet skal transporteres. Trekk gjæringssagen nedover og lås den i nederste posisjon ved å trekke, vri og skyve inn holdepinnen. Nå er sagen sikret. Trekk sagbladet helt frem, og lås det ved å stramme til glidestangslåsen (21).

9.2 Støv og flisavsug

For et integrert støvavsug og plasser støvposen (18) på utkastet. En støvsugerslange kan kobles til for eksternt støvavsug. Støvposen er kun til for å fjerne en del av sagstøvet. Den er beregnet på å bryte støvavsuget.POWX075740DB NO Copyright © 2022 VARO Side | 8 www.varo.com

9.3 Feste arbeidsstykket

• Stram til klemmen (11) med klokken for å feste arbeidsstykket.

9.4 Vannrett gjæringsvinkel

Den vannrette gjæringsvinkelen kan stilles inn mellom -45° til 45°. Skalaen for vannrett gjæringsvinkel viser aktuell innstilling i grader.

• Løsne låsespak for sagbord (7).

• Roter sagbordet (5) til ønsket vinkel (mot høyre eller venstre). Vinkelen leses av på skalaen (9).

• Stram til låsespak for sagbord (7) igjen.

• Dette gjør du ved å bruke den medfølgende nøkkelen til å løsne skruene. Ikke glem å stramme til skruene etterpå

9.6 Dobbel skråskjæring (Fig. 2)

Gjæringssagen kan brukes til å sage til venstre og høyre side med en fasevinkel på 45° til -45°

• Løft maskinhodet til den øverste posisjonen

• Lås opp sagbordet ved å løsne låsespaken (7).

• Roter sagbordet med håndtaket til ønsket gjæringsvinkel

• Stram til låsespaken (7) for å feste sagbordet i denne posisjonen

• Åpne vinkellås-spaken (20) og låsepinnen (26), og hold i håndtaket (13). Vipp maskinhodet til venstre eller høyre for ønsket fasevinkel som leses av på vinkelskalaen (19)

• Stram til vinkellås-spaken (20) og låsepinnen (26), og utfør kuttet.

9.7 Justering av glidestanglås

• For å låse eller låse opp glidestangen (12), dreier du glidestangslåsen (21) mot eller med klokken

Når du ønsker et kutt som ikke går helt gjennom arbeidsstykket, bruker du dybdestoppbolten til å kontrollere kuttets dybde. Juster kun den fremre bolten. Den bakre bolten brukes til å hindre bladet fra å kutte bordet under vanlig saging. Ikke juster den bakre bolten.

• Skyv dybdestoppen til venstre for å justere med dybdestoppbolten.

• Trekk saghodet ned for å sjekke innstillingen.

• For å endre innstilling, løsner du først den riflede dybdestoppmutteren og dybdestoppbolten. Drei dybdestoppbolten med klokken for å redusere dybden, eller mot klokken for å øke dybden. Stram til dybdestoppmutteren etter justeringen.

• Ved behov skyver du dybdestoppen til høyre for å koble den ut midlertidig.POWX075740DB NO Copyright © 2022 VARO Side | 9 www.varo.com

For sikkerhets skyld bør du bruke begge hender til å slå verktøyet på og av.

• Koble verktøyet til strømforsyningen.

• For å slå maskinen på, trykk samtidig på hovedbryteren (14) og låseknappen (24).

• Når du vil slå av maskinen, slipper du på/av-bryteren (14).

• Viktig! Plasser materialet du vil sage flatt på maskinens overflate og fest det med tvingen (11) slik at materialet ikke kan bevege seg når du sager.

• Etter å ha slått sagen på må du vente til sagbladet (2) når maksimal hastighet.

• Trykk utløserspaken (15) til siden og bruk håndtaket (13) til å trykke jevnt og lett for å bevege sagen gjennom arbeidsstykket.

• Når kuttet er ferdig returneres maskinen til øverste hvilestilling, og du kan slippe På/Av- bryteren. OBS! En returfjær får maskinhodet til å løftes automatisk ved slutten på kuttet. Ikke slipp håndtaket (13) når kuttet er ferdig, men hold maskinhodet og la det løftes sakte

• Svært presise kutt kan gjøres ved å bruke laserfunksjonen.

For å feste støvposen (18), setter du den på støvavtrekksadapteren. Når støvposen er omtrent halvfull, fjerner du den fra verktøyet og tømmer den.

Påse at sagbladet ikke kjøres fast når du sager. Dette kan føre til skade på motoren. Hvis sagbladet kiles fast, slipp bryteren øyeblikkelig for å unngå skade på motoren.

• Fest arbeidsstykket godt.

• Still inn ønsket vannrett gjæringsvinkel og loddrett fasevinkel.

• Sag gjennom arbeidsstykket.

9.13 Saging av spesielle arbeidsstykker

• Drei maskinhodet slik at det vender oppover.

• Løsne dekselskruen (A), men ikke fjern denne skruen fra verktøyet.

• Løft og hold oppe det nedre bladvernet slik at den gjengede bladbolten er synlig.

• Trykk på spindellåsen (24) med én hånd mens du plasserer unbrakonøkkelen på flensskruen med den andre hånden. Spindellåsen (24) skal koble seg inn i løpet av én omdreining.

• Ved hjelp av litt mer kraft kan du nå løsne flensskruen ved å skru den i retningen med klokken.

• Skru flensskruen helt ut og fjern den utvendige flensen.

• Ta bladet (2) av den indre flensen og dra det ut og ned.

• Rengjør flensskruen, den utvendige flensen og den innvendige flensen grundig.

• Monter og fest det nye sagbladet (2) i omvendt rekkefølge.

• Viktig! Kuttevinkelen på tennene, det vil si rotasjonsretningen til sagbladet (2), må være den samme retningen som retningen pilen på dekselet peker i.

• Kontroller at alle sikkerhetsanordningene er forsvarlig montert og i god stand før du fortsetter arbeidet med sagen igjen. Viktig! Hver gang du skifter sagblad må du kontrollere at det dreier fritt rundt i bordinnlegget (8) ved innstillingene for loddrett og 45° graders vinkel. Når du setter på sagbladet kan du stramme til glidestangen med glidestangslåsen (20).

10 RENGJØRING OG VEDLIKEHOLD

Trekk støpslet ut av stikkontakten før du utfører noe arbeid på maskinen.

• Rengjør maskinhuset jevnlig med en myk klut, helst etter hver gangs bruk.

• Gjør maskinen og tilbehøret grundig rent.

• Oppbevar maskinen utenfor barnas rekkevidde, i stabil og sikker stilling, på et kjølig og tørt sted. Unngå for høye eller lave temperaturer.

• Dette produktet garanteres for en periode på 36 måneder fra datoen produktet ble kjøpt av første bruker.

• Denne garantien dekker alle material- eller produksjonsfeil, med unntak av: batterier, ladere, defekte deler som følge av vanlig slitasje, f.eks. lagre, børster, kabler og plugger eller tilbehør som bor, borebits, sagblader osv. eller skader eller feil som skyldes feil bruk, uhell eller endringer. Garantien dekker heller ikke kostnader ved forsendelse.

• Reparasjoner må utføres ved et autorisert kundeservicesenter for Powerplus verktøy.

• Du kan alltid få flere opplysninger ved å ringe 00 32 3 292 92 90.

• Alle transportkostnader skal alltid betales av kunden, med mindre noe annet er skriftlig avtalt.

• Garantien dekker ikke skader som skyldes manglende vedlikehold eller overbelastning.

• Garantien dekker bestemt ikke skader som skyldes inntrenging av væsker, inntrenging av mye støv, overlagt skade (med hensikt eller ved grov uaktsomhet), feilaktig bruk (bruk til noe produktet ikke er beregnet på), ikke-kompetent bruk (for eksempel ved at anvisningene i håndboken ignoreres), feilaktig montering, lynnedslag eller feil nettspenning. Denne listen er ikke begrensende.

• Vi forbeholder oss retten til å avvise ethvert krav der kjøpet ikke kan verifiseres, eller når det er åpenbart at produktet ikke har blitt korrekt vedlikeholdt (rene ventilasjonsåpninger, kullbørster skiftet regelmessig, osv).

• Du må ta vare på kvitteringen som bevis på datoen for kjøpet.
