POWX075740DB - Zaag PowerPlus - Gratis gebruiksaanwijzing en handleiding

Type de produit	Telescopische verstekzaag met dubbele verstekhoek
Marque	PowerPlus
Modèle	POWX075740DB
Puissance nominale	2200 W (S6 25%)
Tension d'alimentation	220-240 V ~ 50 Hz
Vitesse à vide	5000 min⁻¹
Dimensions de la lame	254 mm diameter, boorgat 30 mm, dikte 3,0 mm
Capacité de coupe (90°/90°)	90 x 310 mm (hoogte x breedte)
Angle d'onglet horizontal	-45° tot 45°
Angle de double biseau	45° links en rechts (verticaal)
Système coulissant	Ja, met schuifstang en vergrendeling
Laser de guidage	Ja, klasse 2, aan/uit schakelaar
Extraction de poussière	Stofzak inbegrepen, aanpasbaar op stofzuiger
Dispositif de serrage	Ingebouwde blokkeerhendel (klem)
Guides latéraux	Twee zijgeleiders inbegrepen, montage op stangen
Classe de protection	II (dubbele isolatie)
Poids (estimation)	Ongeveer 18 kg
Garantie	36 maanden (exclusief normale slijtage en accessoires)
Usage prévu	Stationair, voor hout, spaanplaat en vezelplaat - alleen voor huishoudelijk gebruik
Entretien	Regelmatig reinigen met een vochtige doek, vervanging van het zaagblad door origineel onderdeel
Pièces détachées disponibles	Zaagbladen, stofzak, inbussleutel, zijgeleiders

Veelgestelde vragen - POWX075740DB PowerPlus

Hoe de verstekzaag te vervoeren?

Gebruik de borgpen (17): laat de zaagkop zakken, vergrendel deze met de pen, trek dan het blad naar voren en draai de vergrendeling van de schuifstang (21) vast.

Hoe de zijgeleiders monteren?

Plaats de geleidestangen in de zijsteunen, vergrendel ze. Draai de schroef los, plaats de geleiders in de positioneringsgaten en zet ze vast met de schroef.

Hoe de horizontale verstekhoek afstellen?

Draai de vergrendelingshendel van de tafel (6) los, draai de tafel naar de gewenste hoek (van -45° tot 45°), lees de hoek af op de liniaal (9) en draai de hendel vast.

Hoe het zaagblad vervangen?

Koppel het gereedschap los. Kantel de kop omhoog. Draai de schroef van de afdekplaat los, til de beschermkap op. Gebruik de asvergrendeling (24) en een inbussleutel om de flensbout rechtsom los te draaien. Verwijder de buitenste flens en het blad. Reinig de flenzen, monteer het nieuwe blad en controleer de draairichting, monteer vervolgens in omgekeerde volgorde.

Hoe de lasergeleiding gebruiken?

Schakel de laser in of uit met de schakelaar (29). De straal die op het werkstuk wordt geprojecteerd, zorgt voor een nauwkeurige zaagsnede. Kijk nooit rechtstreeks in de straal.

Wat te doen bij overmatige trillingen?

Controleer of alle schroeven zijn vastgedraaid, de zaag correct is gemonteerd en het werkstuk goed is vastgezet. Zorg ervoor dat het zaagblad scherp en uitgebalanceerd is.

Hoe de diepteaanslag afstellen?

Ontgrendel de borgpen, til de kop op, duw de diepteaanslag naar links. Draai de kartelmoer los, draai de bout: rechtsom om de diepte te verkleinen, linksom om te vergroten. Draai de moer vast na het afstellen.

Wat is de maximale zaagcapaciteit?

Bij 90° verstek en 90° afschuining: 90 x 310 mm. Bij 45° verstek en 90° afschuining: 90 x 215 mm. Bij 90° verstek en 45° afschuining: 38 x 310 mm (links en rechts).

Kan ik deze zaag gebruiken om metaal te zagen?

Nee, de zaag is uitsluitend ontworpen voor hout, spaanplaat en vezelplaat. Zaag nooit metalen, spijkers of schroeven, omdat dit het blad en de motor zou beschadigen.

Wat te doen als de motor niet start?

Controleer of de stroomtoevoer naar de machine komt (kabel en stekker). Als de motor overbelast of oververhit is, laat hem dan ongeveer 2 minuten stationair draaien om af te koelen. Als het probleem aanhoudt, raadpleeg dan een erkende service.

GEBRUIKSAANWIJZING POWX075740DB PowerPlus

1 TOEPASSING 3
2 OMSCHRIJVING (FIG. A & B) 3
3 INHOUD VAN DE VERPAKKING 3
4 TOELICHTING VAN DE SYMBOLEN 4
5 ALGEMENE VEILIGHEIDSVOORSCHRIFTEN 4
5.1 Werkplaats 4
5.2 Elektrische verilgheit 4
5.3 Veiligheid van personen 4
5.4 Zorgvuldige omgang met en gebruik van elektrisch gereedschap...
5.5 Service 5
6 AANVULLENDE VEILIGHEIDSVOORSCHRIFTEN
7 AANVULLENDE VEILIGHEIDSVOORSCHRIFTEN VOOR LASERS
8 ASSEMBLAGE 7
8.1 Assemblage van de hulpgeleiders 7
8.2 Assemblage van de tafelvergendelingshendel
8.3 De klem monteren 7
9 BEDRIJFSINSTRUCTIES 8
9.1 Transport van de verstekzaag 8
9.2 Opvang van stof en zaagsel 8
9.3 Vastklemmen van het werkstuk 8
9.4 Horizontale verstekhoek 8
9.5 De zaaghoek instellen (Fig. 1) 8
9.6 Dubbel verstek 8
9.7 Uittrekvergrendeling 9
9.8 Dieptestop (Fig. 3) 9
9.9 Aan- en uitschakelen 9
9.10 Laser 9
9.11 Stofopvangzak 10
9.12 Zagen 10
9.13 Zagen van speciale werkstukken 10

9.14 Zaagblad verrangen (Fig. 4) 10
10 REINIGING EN ONDERHOUD 11
10.1 Reiniging 11
10.2 Netsnoer 11
11 TECHNISCHE GEGEVENS 11
12 SNIJCAPACITEIT 11
13 GELUID 11
14 OPSLAG 12
15 PROBLEEMOPISSING 12
16 GARANTIE 12
17 MILIEU 13
18 CONFORMITEITSVERKLARING 13

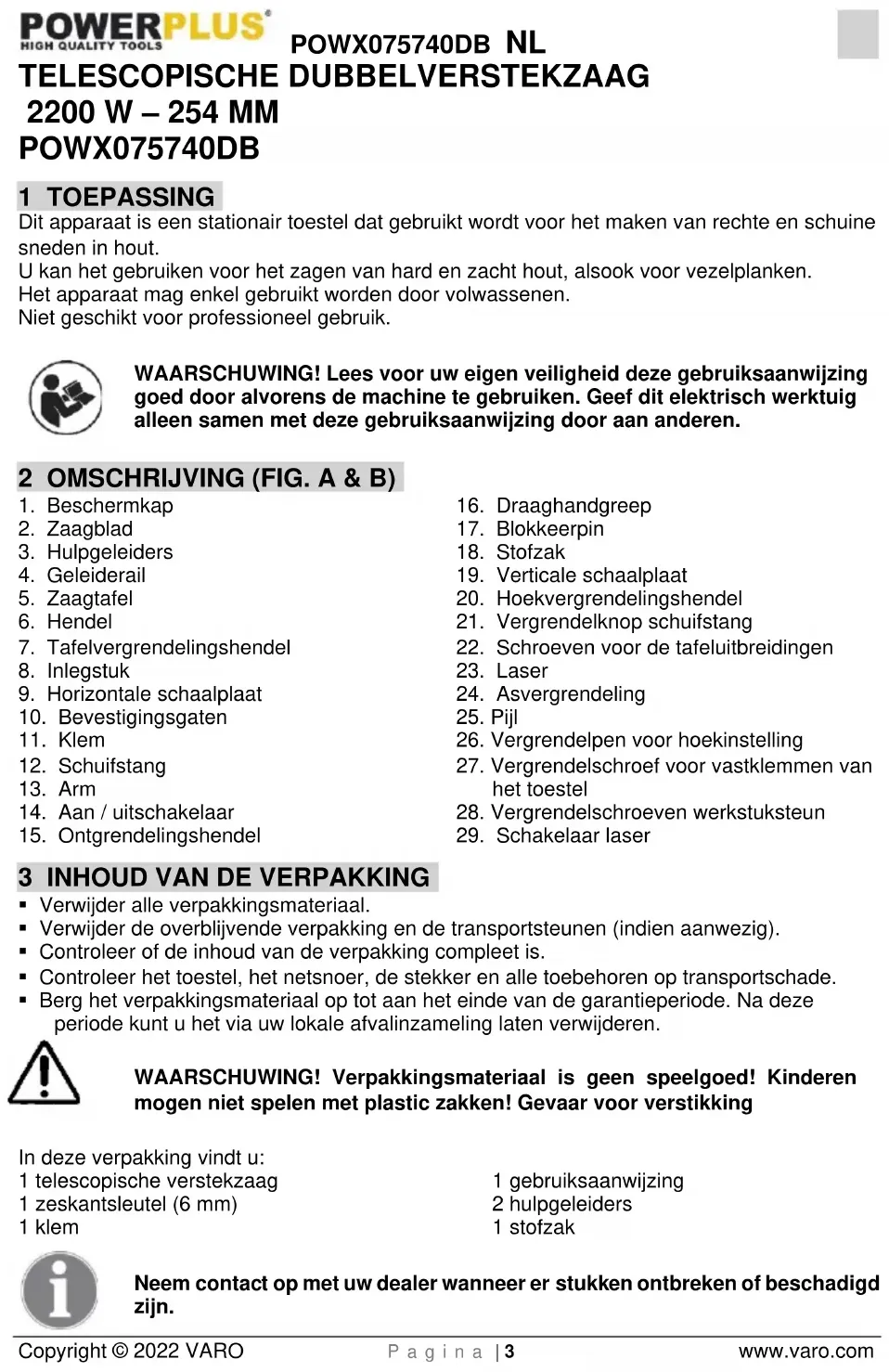

TELESCOPISCHE DUBBELVERSTEKZAAG 2200 W - 254 MM POWX075740DB

1 TOEPASSING

Dit apparaat is een stationair toestel dat gebruikt worden voor het makeen van rechte en schuine sneden in hout.

U kan het gebruiken voor het zagen van hard en zicht hout, alsook voor verzelplanken.

Het apparaat mag enkel gebruikt worden door volwassenen.

Niet geschikt voor professioneel gebruik.

WAARSCHUWING! Lees voor uw eigeneiligheid deze gebruiksaanwijzing goed door alvorens de machine te gebruiken. Geef dit elektrisch werktuig alleen samen met deze gebruiksaanwijzing door aan andereen.

2 OMSCHRIJVING (FIG. A & B)

1. Beschermkap
2. Zaagblad
3. Hulpgeleiders
4. Geleiderail
5. Zaagtafel
6. Hendel
7. Tafelvergrendelingshendel
8. Inlegstuk
9. Horizontale schaalplaat
10. Bevestigingsgaten
11. Klem
12. Schuifstang
13. Arm
14. Aan / uitschakelaar

15. Ontgrendelingshendel

16. Draaghandgreep

17. Blokkeerpin
18. Stofzak
19. Verticale schaalplaat
20. Hoekvergrendelingshende
21. Vergrendelknop schuifstang
22. Schroeven voor de tafeluitbreidingen
23. Laser
24. Asvergrendeling
25. Pijl
26. Vergrendelpen voor hoekinstelling
27. Vergrendelschroef voor vastklemmen van het toestel
28. Vergrendelschroeven werkstuksteun
29. Schakelaar laser

3 INHOUD VAN DE VERPAKKING

• Verwijder alle verpakkingsmaterialiaal.
• Verwijder de overblijvende verpakking en de transportsteunen (indien aanwezig).
• Controller of de inhoud van de verpakking compleet is.
• Controller het toestel, het netsnoer, de stekker en alle toebehoren op transportschade.
• Berg het verpakkingsmaterial op tot aan het einde van de garantieperiode. Na dezeperiode kunt u het via uw lokale afvalinzameling lately verwijderen.

WAARSCHUWING! Verpakkingsmaterial is geen spelgoed! Kinderen mogen Niet spelten met plastic zakken! Gevaar voor verstikking

In deze verpakking vindt u:

1 telescopische verstekzaag
1 zeskantsleutel (6 mm)
1 klem

1 gebruiksaanwijzing
2 hulpgeleiders
1stofzak

Neem contact op met uw dealer wanner er stukken ontbreken of beschadigd zichn.

4 TOELICHTING VAN DE SYMBOLEN

In deze handleiding en/of op deze machine worden de volgende symbolen gebruikt:

	Gevaar voor lichamelijk letsel of materièle schade.		Draag een beschermingsbril.
	Lees de handleiding voor gebruik.		Conform de essentiële eisen van de Europese richtlijn(en).
	Draag handschoenen.		Klasse II - De machine is dubbel geïsoleerd; een aardedraad is.daarom Niet nodig.

5 ALGEMENE VEILIGHEIDSVOORSCHRIFTEN

Neem alle voorschriften door. Het Niet naleven van de voorschriften kan elektrische schokken, brand en/of ernstige verwondingen veroorzaken. Het hierna gebruikte begrip „elektrisch gereedschap" heeft betrekking op elektrisch gereedschap, gevoed door het elektriciteitsnet (met elektriciteitskabel) of op batterij (snoerloos).

5.1 Werkplaats

• Hou de werkplaats proper en opgeruimd. Wanorde en een slecht verlichte werkplaats können tot ongevallen leiden.
• Gebruik het apparaat Niet in een omgeving waarin zich brandbare vloeistoffen, gassen of stoffen bevinden. Elektrisch gereedschap brengt vonken voort die dergelijkste stoffen of dampen können latent ontbranden.
• Zorg dat er geen kinderen of andere Personen in de buurt zichn als u het elektrisch apparaat gebruikt. Afleiding kanervozorgen dat u de controle over het toestel verliest.

Controller altijd of de netspanning overeenstemt met deze vermeld op het typeplaatje.

• De stekker van het apparaat moet in het stopcontact passen. De stekker mag op geen enkele wijze worden gewijzigd. Gebruik geen adapterstekkers in combinatie met geaarde apparaten. Ongewijzigde stekkers en passende stopcontacten doen het risico op elektrische schokken afnemen.
• Hou het apparaat buiten bereik van regen of vocht. Het binnendringen van water in een elektrisch apparaat verhoegt het risico op elektrische schokken.
• Gebruik de kabel nicht om het apparaat te dragen of op te hangen, of de stekker uit het stopcontact te trekken. Hou de kabel buiten bereik van ditte, olie, scherpe randen of bewegende onderdelen van het apparaat. Beschadigde of in de war geraakte kabels verhogen het risico op elektrische schokken.
• Wanner u het gereedschap buitenshuis gebruikt, gebruik dan een verlangkabel die geschikt is voor gebruik buiten. Het gebruik van een verlangkabel die geschikt is voor gebruik buitenshuis verminder het gevaar voor een elektrische schok.
• Wanner het gebruik van het gereedschap in een vochtige omgeving Niet te vermiiden is, gebruik dan een aansluitpunt dat beveiligd is met een verliesstroomschakelaar. Het gebruik van een verliesstroomschakelaar verminder het gevaar voor een elektrische schok.

• Wees aandachtig. Let op wat u doet en ga verstandig aan het werk met elektrisch gereedschap. Gebruik het apparaat Niet als u moe bent of onder invloed bent van drugs, alcohol of medicijnen. Eén moment van onoplettendheid bij het gebruik van het apparaat kan tot ernstige verwondingen leiden.
• Draag uw persoonlijke veiligheidsuitrusting en steeds een veiligheidsbril. Door een persoonlijke veiligheidsuitrusting (stofmasker, Niet glijdende veiligheidsschoenen, een veiligheidshelm of een gehoorbescherming - afhankelijk van de aard en het gebruik van het elektrisch gereedschap) te dragen, doet u het risico op verwondingen afnemen.
  Voorkom een ongewilde inbedrijfstelling. Ga na of de schakelaar op "UIT(0)" staat voor u de stekker in het stopcontact steekt. Als u bij het dragen van het apparaat de vinger aan de schakelaar houdt of de stekker in het stopcontact steekt verwijl het ingeschakeld is, kan dat tot oncevallen leiden.
• Verwijder instelgereedschap of schroefsleutels voor u het apparaat inschakelt. Gereedschap dat of een sleutel die zich in een draaiend onderdeel van het apparaat bevindt, kan tot verwondingen leiden.
• Overschat uzelf nicht. Neem een veilige houding aan en zorg dat u uw evenwicht nicht verliest. Zo kurz u het apparaat in een onverwachte situatie beter onder controle honden.
• Draag gegaste kleding. Draag geen wijde kleren en geen sieraden. Hou uwhaar, kleren en handschoenen buiten het bereik van bewegende delen. Losse kleren, sieraden en lange haren können door bewegende delen worden gegrepen.
• Als er stofafzug- en stofopvanginrichtingen können worden gemonteerd,要去 uervo zorgen dat die aangesloten zich en juist worden gebruikt. Het gebruik van dergelijk inrichtingen doet de gezaren door stof afnemen.

5.4 Zorgvuldige omgang met en gebruik van elektrisch gereedschap

• Overbelast het apparaat Niet. Gebruik voor uw werk het elektrische gereedschap dat waaroor bestemd is. Met een geschikt elektrisch apparaat werkt u beter en veiliger in het opgegeven vermogensbereik.
• Gebruik geen elektrisch apparaat waarvan de schakelaar defect is. Een elektrisch apparaat dat Niet meer kan worden in- ofuitgeschakeld, is gevaarlijk en moet worden hersteld.
• Trek de stekker uit het stopcontact voor u het apparaat instelt, accessoires verwangt of het apparaat opbergt. Die voorzorgsmaatregel voorkomt dat het apparaat ongewild worden gestart.
• Bewaar ongebruikt elektrisch gereedschap buiten het bereik van kinderen. Laat Personen die Niet vertrouwd zijn met het apparaat of die deze gebruiksaanwijzing Niet hebben gelezen, het apparaat Niet gebruiken. Elektrisch gereedschap is gevaarlijk als het door onervaren Personen worden gebruikt.
• Ga zorgvuldig om met het apparaat. Controller of de bewegende onderdelen ervan op de juiste manier werken en Niet klemmen, en er geen onderdelen zo erg beschadigd zijn dat de werkung van het apparaat in het gedrang komt. Laat beschadigde onderdelen eerst herstellen voor u het apparaat gebruikt. Veel ongevallen worden veroorzaakt door slecht onderhonden elektrisch gereedschap.
• Hou zaaggereedschap scherp en zuiver. Zorgvuldig onderhonden zaaggereedschap met scherpe kanten raakt minder snel geklemd en is gemakkelijker te hanteren.
• Gebruik elektrisch gereedschap, accessoires, special gereedschap en dergelijkkeeer in overeenstemming met deze gebruiksaanwijzing en zoals het voor het type van apparaat is voorgeschreven. Hou bovendien rekening met de werkomstandigheden en de uit te voeren werkzaamheden. Het gebruik van elektrisch gereedschap voor andere doeleinden dan de voorgeschreven, kan tot gevaarlijke situatuies leiden.

5.5 Service

Laat uw apparaat uitsluitend door gekwalificeerde vaklui en met originele reserveonderdelen herstellen. Zo bent u zeker dat de veiligheid van het apparaat behouden blijft.

6 AANVULLENDE VEILIGHEIDSVOORSCHRIFTEN

Draag altijd oogbescherming.

• Gebruik het gereedschap Niet in de aanwezigheid van brandbare vloeistoffen of gassen.

• Gebruik NOOIT het gereedschap als er een doorslijpschijf (en geen zaagblad) op werk gemonteerd.

• Controller het blad vóor ieder gebruik op scheurjtes of beschadigingen. Vervang een geschuedr of beschadigd blad onmiddelijk.

• Gebruik enkel zaagbladen die door de fabrikant werden aangeraden en die voldoen aan EN847-1.

• Gebruik altiijd de accessoires die in deze handleiding worden aanbevolen.

• Kies het juiste zaagblad voor het te zagen materiaal.

• Zorg er alkijd voor dat het blad en scherp en proper is om het geproduerde lawaai te verminderen.

• Gebruik correct geslepen zaagbladen. Hou u aan de maximumsnelheid die op het zaagblad is aangegeven.

• Reinig de as, de flenzen (vooral de montageoppervlakken) en de zeskantmoer Voor het monteren van het blad. Slechte montage kan tot trillen/slaan of tot doorslippen van het zaagblad leiden.

• Zaag geen metalen zoals nagels en schroeven. Zoek en verwijder alle nagels, schroeven en andere vreeimde materialen uit het werkstuk, voor u begint te werken.

• Verwijder sleutels, afgezaagde stukken enz. van de tafel voor u de schakelaar aanzet.

• Draag NOOIT handschoenen tijdens het werkken (enkel tijdens het verrangen van de snijgereedschappenkest u handschoenen dragen).

• Hou uw handen uit de snijlijn van het zaagblad.

Sta NOOIT of laat NOOIT iemand in de snijlijn van het zaagblad staan.

• Laat de zaag even draaien vór u het werkstuk aanbrengt. Let op het trillen en sloan van het zaagblad wat kan wijzen op een slechte montage ofuitbalancing van het blad.

• Het gereedschap mag nicht gebrukt worden voor het aanbrengen van sleuven of sponningen.

• Vervang het tafelinzetstuk als het versleten is.

Regel NOOIT iets bij als het toestel draait. Haal de stekker uit het stopcontact voor het afregelen.

• Gebruik een duwstok wanner nodig. Een duwstok MOET worden gezruikt bij het langszagen van smalle werkstukken om zo uw handen en vingers goed uit de buurt van het zaagblad te houden.

Berg de duwstok.altijd op wanneer hij nicht worden gebruikt.

• Let in het bijzonder op de instructies voor het verminderen van het gevaar op TERUGSLAG. TERUGSLAG is een plotse reactie op een geklemd, verbogen of slechtuitgelijnd zaagblad. TERUGSLAG veroorzaakt het terugwerpen van het werkstuk in derichting van de operator. TERUGSLAG KAN TOT ERNSTIGE VERWONDINGEN LEIDEN. Vermijd TERUGSLAG door het blad scherp te honden, de langsgeleider evenwijdig aan het zaagblad te honden, het spouwmes en de zaagkap op hunplaats en in goede staat te honden, door het werkstuk Niet los te latent to u het volledig voorbij het zaagblad hebt geduwd en door geen stukken in hun langsrichting te zagen die gedraaid of scheefgetrokken zijn of die geen rechte kant hebben om naast de langsgeleider te bewegen.

• Voer geen bewerkingen uit met de vrijhe hand. Met de vrijhe hand betekent dat u uw handen gebruikt om het werkstuk te ondersteunen of te geleiden inplaats van de langsgeber of de verstekbak.

• Buig NOOIT over of rond het zaagblad. Reik NOOIT maar een werkstuk voor het zaagblad volledig tot stilstand is gekomen.

Vermijd plots en snel aanvoeren. Voer harde werkstukken zo traag möglichk door. Plooi of draai een werkstuk nooit tijdens het aanvoeren. Als het zaagblad tijdens het aanvoeren

vastloopt of klemt, zet dan het toestel onmiddelijk uit. Haal de stekker uit het stopcontact. Verwijder de blokkering.

• Verwijder NOOIT afgezaagde stukjes en raak nooit de zaagkap aan zolang het blad draait.
• Klop alle losse knoesten van het werkstuk af VOOR u begint met zagen.
• Mishandel het snoer Niet. Trek nooit aan het snoer om de stekker uit het stopcontact te halen. Hou het snoer uit de buurt van hitte, olie, water en scherpe randen.
• Sommige soorten stof die ontstaan tijdens het werken bevatten chemicalien die kanker, geboorteafwijkingen of andere erfollijke schade können veroorzaken. Enkele voorbeelden van deze stoffen zijn:
• lood UIT materiaal met loodhoudende verf
• arsenicum en chroom uit chemisch behandelde houtsoorten
• uw gevaar door.Deze bloatstellingen is afhankelijk van hoe vaak u dit werk doet
• Om uw bloatstelling aan deze chemicalien te verminderen: werk in een goed verluchtete omgeving en werk met gekeurde veiligheidsuitrusting zoals stofmaskers die special ontworpen werden om microscopische deeltjes uit te filteren.
• Sluit het toestel voor het zagen aan op een stofopvangsystem.
• De kap kan tijdens hetplaatsen van het werkstuk of, voor het gemak, tijdens onderhoudswerkzaamheden worden opgetild. Zorg ervoor dat de zaagkap neergelaten is en vlak gegen de zaagtafel leunt voor u het toestel aansluit.

7 AANVULLENDE VEILIGHEIDSVOORSCHRIFTEN VOOR LASERS

Waarschuwing! De laserstraal kan potentieel ernstige schade aan de ogenveroorzaken. Kijk of staar nooit direct in de laserstraal.

• Richt de laserstraal tijdens gebruik nooit op mensen, hetzig direct, hetzig indirect via reflecterende oppervlakken.
• Deze laser voldoet aan klasse 2 volgens de van toepassing zijnde standard. Het apparaat heeft geen onderhoudsdelen. Open de behuizing in geen geval. Indien het apparaat is beschadigd, maar u de beschadiging repareren door een erkend hersteller.
• Laserbril is een nicht beschemende bril gegen laserstraling

8 ASSEMBLAGE

Haal altiijd de stekker uit het stopcontact voor u een afregeling of onderhouduitvoert.

Gebruik de verstekzaag Niet alvorens deze volledig gemonteerd is en klaargemaakt is voor gebruik in overeenstemming met deze handleiding.

8.1 Assemblage van de hulpgeleiders

• Plaats de twee geleiderstangen in de zijsteunen enzet ze vast.
• Zet de schroef los en plaats de hulpgeleiders op de positioneropeningen.
• Zet de hulpgeleiders met de schroef vast om te voorkomen dat ze uit hun positie schuiven.

8.2 Assemblage van de tafelvergendelingshendel

Draai de tafelvergrendelingshendel (6) vast in het waarvoor voorziene gat. Draai dit Niet te hard aan.

8.3 De klem monteren

De klem (11) kan aan de linker- of rechterkant van de aanslag gemonteerd worden. Stop de montagestang van de klem in de opening aan de aanslag.

9 BEDRIJFSINSTRUCTIES

9.1 Transport van de verstekzaag

Om u toestel te transporteren, dient u gebruik te makes van de blokkeerpin voor transport (17).

Trek de zaagarm waar beneden en zet hem in+zijn laagste stand vast door de vergrendelpenuit te trekken, te draaien en in te duwen. Op die manier is het apparaat vergrendeld.

Trek het zaagblad maar de voorkant en zet het vast door de vergrendeling van de telescopische geleiderstang (21) vast te draaien.

9.2 Opvang van stof en zaagsel

Als u het zaagsel en het stof wil opvangenijdens het werk, dient u en de stofzak (18) aan te brengen op de zaagseluitlaat.

Voor het opvangen van extern stof, kan u best gebruik maken van een stofzuiger.

De stofzak zorgt slechts voor een gedeelrijk opvang van het stof! Deze heeft als doel het stof te breken.

9.3 Vastklemmen van het werkstuk

Zorg er te allen tijde voor dat het werkstuk Niet kan wegliegen. De klem (11) is het perfecte hulpmiddel hiervoor.

• Plaats het werkstuk gegen de geleiderail (4) en de:tussen de klem.
• Draai de klem (11) aan om het werkstuk vast tezetten.

9.4 Horizontale verstkhoek

De horizontally verstekhoek kan ingesteld worden van -45^ tot +45^ . De horizontally schaalplaat (9) geeft de huidige gradenstand aan.

Zet de tafelvergrendelingshendel (7) los.
- Draai de zaagtafel (5) in de gewenste hoek. U kan de gewenste hoek lezen op de schaalplaat (9).
- Draai de tafelvergrendelingshendel (7) terug vast.

9.5 De zaaghoek instellen (Fig. 1)

• Plaats de zaag in de benedenpositie en blokkeer deze met de blokkeerpin.
• Houd nu een winkelhaak (90^) gegen de geleiderail en het zaagblad. Dit LASTE moet met de winkelhaak volledig contact make. Indien Niet, kunt u de hoek aanpassen door de contramoer los te draaien en hem in te stellen met de instellingsmoeren tot de hoek tussen het blad en de tafel 90^ is.
• Draai hiervoort met de bijgeleverde sleutel de bouten los. Vergeet Niet deze achteraf terug vast te zetten.

9.6 Dubbel verstek

De verstekzaag kan gebruik worden om zaagsneden te makeen met aan de rechter- en linkerkant hoeken van 45^ tot -45^ .

• Til de machinekop op maar+zijn hoogste stand.
• Zet de draaitafel los door de tafelvergrendelingshendel (7) los te zetten.
  Stel de draaitafel metসn handgreep op de gewenste hoek in.
• Zet de tafelvergrendelingshendel (7) opniew vast om de draaitafel vast te zetten.
• Draai de vergrendelknop (20) los, ontgrendel de vergrendelpen (26) en hou de handgreep (13) vast. Kantel de machinekopaar links of rechts,haar de gewenste hoek volgens de schaal (19).
  Zet nu de vergrendelknop (20) en de vergrendelpen (26) opniew vast en maak de snede.

9.7 Uittrekvergrendeling

• Om de telescopische geleiders (12) te ontgrendelen of te vergrendelen, draait u de vergrendelingsknop van de telescopische geleiders (21) in gegenwijzerzin of wijzerzin.

9.8 Dieptestop (Fig. 3)

Wanner het nicht gewenst is om het werkstuk volledig door te zagen, gebruik dan de dieptestop om de diepte van de zaagsnede in te stellen.

Regel enkel de voorste bout af. Dechterste bout dient om te voorkomen dat het blad in de zaagtafel zaagtijdens normal gebruik. Stel dechterste bout nicht bij.

Zet de vergrendelpen los.
- Breng de zaagkop maar boven.
Duw de dieptestop maar links om met de dieptestop te werkken.
- Trek de zaagkop maar beneden om de huidige instelling te controlleren.
- Om de instelling te veranderen, zet u eerst de gekartelde moer op de bout van de dieptestop los. Draai dan de bout van de dieptestop in wijzerzin om de diepte te vergroten of in gegenwijzerzin om de diepte te verkleinen. Zet de moer van de dieptestop na het afregelen vast.
- Indien nodig=kunt u de dieptestop maar rechts duwen om hem tijdelijk uit te schakelen

9.9 Aan- en uitschakelen

Gebruik voor u eigeneiligheid twee handen bij het aan- en uitschakelen van u toestel.

• Sluit de zaagmachine aan op een stopcontact.

• Duw tegelijkkertijd op de hoofdschakelaar (14) en de ontgrendelknop (24) om de machine te starten.

• Wanner u de machine wenst uit te schakelen, Laat u de aan/uit-schakelaar (14) los.

Belangrijk! Plaats het materiaal dat u wenst te zagen vlak op het oppervlak van de machine en zet het vast met de werkstukklem (11) zodat het materiaal Niet kan bewegen wanner u het zaagt.
Wacht na het aanzetten van de zaag tot het zaagblad (2) zijn maximale snelheid heeft bereikt.
Duw de ontgrendelingshendel (15) maar opzij en maak gebruik van de handgreep (13) om met een gelijkmatige en lichte neerwaartse druk de machinekop doorheen het werkstuk te bewegen.
- Zet na het make van de zaagsnede de machine terug in zich bovenste parkeerstand en LaTeX de aan/uit schakelaar los.

Waarschuwing! Een veer zorgt ervoor dat de machinekop na de bewerking automatisch terug maar boven komt.

Laat na het makeen van de snede de handgreep (13) Niet onmiddelijk los maar LAST machinekop langzaam waar boven komen.

9.10 Laser

U kurz de laser IN- en UIT-schakelen met de schakelaar (29).
- De laser (22) projecteert een straal op het werkstuk.
- Met de laserfunctie können zeer precieze zaagsneden gemaakt worden.

9.11 Stofopvangzak

Om de stofopvangzak (18) te monteren, staat u hem op de aansluiting voor de stofafzuiig. Haal de stofopvangzak van het gereedschap en maak hem leeg wonneer hij ongeveer halfvol zit.

9.12 Zagen

Zorg ervoor dat het zaagblad Niet blokkeertijdens het zagen. Dit veroorzaakt beschadiging aan en verbranding van de motor. Als er toch een blokkade van het zaagblad zou optreden, dient u de schakelaar onmiddelijk los te lately om de beschadiging aan de motor te voorkomen.

Klem het werkstuk vast.
Stel de gewenste verstekhoeken in.
Schakel het apparaat in.
Beweeg de arm (13) maar beneden.
Voor lange werkstukken moet u de sliding gebruiken; zet daartoe de vergrendelknop los.
- Zaag door het werkstuk.
Schakel het apparaat UIT.
Wacht tot het zaagblad tot stilstand gekomen is alvorens het werkstuk of restanten hiervan te verwijderen.

9.13 Zagen van speciale werkstukken

Kromme of ronde werkstukken moeten goed vastgezet worden om wegslippen te voorkomen. Zorg ervoor dat er geen ruimte is:tussen het werkstuk en de geleiderail (4) of de zaagtafel (5).

9.14 Zaagblad verrangen (Fig. 4)

Haal de stekker uit het stopcontact alvorens aan het zaagblad te werkken.

Wacht tot het zaagblad afgekoeld is alvorens dit aan te raken.

De tanden van het zaagblad hunnen zeer scherp zich.

Kantel de machinekop maar boven.
- Draai de schroef (A) van de afdekplaat los maar verwijder ze Niet.
- Til de onderste zaagbladbeschemkap op en hou ze opgetild om de schroefbout van het zaagblad toegankelijk te make.
- Duw de asvergrendeling (24) met een hand in verwijl u met de andere hand de inbussleutel in de flenssschroef stocht. De asvergrendeling (24) vrijpt op minder dan een volledige omwenteling in.
- Gebruik nu wat meer kracht en zet de flenssschroef in wijzerzin los.
- Schroef de flenssschroef eruit en verwijder de buitenste flens.
- Verwijder het zaagblad (2) van de binnenste flens en neem het langs onder weg.
- Reinig zorgvuldig de flenssschroef en de buitenste en binnenste flens.
- Breng het zaagblad (2) in omgekeerde volgorde aan en zet het vast.
- Belangrijk! De zaaghoek van de tanden, m.a.w. de draairichting van het zaagblad (2),要去 overeenstemmen met de richting van de pij op de behuizing.
- ControllerDat alle veiligheidsvoorzieningen correct gemonteerd zitten en correct werken voordat u opniew begint te zagen. Belangrijk! Controller telkens na het verrangen van het zaagblad of het vrij in het tafelinzetstuk (8) kan draaien, zowel loodrecht als onder de hoekinstelleningen van 45^ .

De 'sliding' kanijdens het verrangen van het zaagblad vastgezet worden aan de hand van de vergendelknop (20).

10 REINIGING EN ONDERHOUD

Trek de netstekker uit de contactdoos alvorens werkzaamheden aan het apparatusaat te verrachten.

10.1 Reiniging

• Reinig regelmatig de behuizing van de machine met een zachte doek, bij voorkeur na ieder gebruik.
• Als het vuil Niet verwijderd kan worden, gebruik dan een zachte doek bevochtigd met zoepwater.
• Gebruik nooit oplosmiddelen zoals benzine, alcohol, ammoniawater, etc. Deze oplosmiddelen können de plastic onderdelen beschadigen.

Zorg ervoor dat er geen water in de machine kommt.

10.2 Netsnoer

Wanner de voedingskabel (of de stekker) beschadigd is, moet hij worden verrangen. Het verwangen van de voedingskabel mag uitsluitend worden uitgevoerd door een gekwalificeerde person (een vakman op het vlak van elektricitieit).

Geluidsemissiewaarden gemeten volgens de van toepassing zijnde standard. (K = 3)

Geluidsdrukniveau LpA

95 dB(A)

Geluidsvermogenniveau LwA

108 dB(A)

AANDACHT! Draag gehoorbeschemers wonneer het geluidsdrukniveau 85 dB(A) overschrijdt.

14 OPSLAG

• Reinig zorgvuldig de gehele machine en het toebehoren.
• Berg de machine op buiten het bereik van kinderen, in een stabiele en veilige positie en op een drogeplaats met een gematigde temperatuur. Vermijd te hove en te lage temperaturen.
• Bescherm de machine gegen direct invallend Licht. Bewaar ze, indien möglichk, op een donkere plaats.
• Bewaar de machine nicht in plastic of Nylon zakken om te vermijden dat er condens ontstaat.

PROBLEEM	MOGELIJKE OORZAAK	OPOSSING
Motor draait nicht.	Er komt geen stroom tot bij het toestel.	Controler de netspanning en de stroomkabel.
	De motor is overbelast of oververhit.	Laat het toestel rustig draaien gedurende 2 minutes om het af te koelen.
Te sterke trillingen.	Schroeven van onderdelenijken te los.	Zet alle vrijen vast.
	Het apparaat is Niet goed gemonteerd.	Monteer het apparaat correct.
	Werkstuk staat Niet goed vast.	Zet het werkstuk vast.

16 GARANTIE

• Dit product is, conform de wettelijk reglementeringen, gewaarborgd gedurende eenperiode van 36 maanden die begint vanaf de datum van aankoop door de eerste koper.
• Deze garantie dekt alle materiaal- of productiefouten met uitsluiting van: batterijen, laders, defecten aan onderdelen onderhevig aan normale slijtage zoals lagers, borstels, kabels, stekkers of accessoires zoals boren, boorbits, zaagbladen enz., beschadigingen of defecten die voortvloeien uit onjuist gebruik, ongelukken of modificaties, alsook de transportkosten.
• Vallen ook nicht onder de garantiebepalingen: beschadigingen en/of defecten die voortvloeien uit onjuist gebruik.
  Wij wijzen tevens alle verantwoordelijkheid af voor elk lichamelijk letsel welke het gevolg is van onjuist gebruik van het toestel.
  Herstellungen mogen enkel gebeuren door een erkende klantenservice voor Powerplus gereedschappen.
• Meer informatatie kan u steeds bekomen op het nummer 00 32 3 292 92 90.
  Eventuele transportkosten zijn steeds voor rekening van de klant, tenzij schriftelijk anders overeengekomen werden.
• Tevens kan geen aanspraak gemaatk worden op de garantie wanneer de schade aan het toestel het gevolg is van nalatig onderhoud of overbelasting.
• Zeker uitgesloten van de garantie is schade als gevolg van vochtinsijpeling, overmatige stofindring, moedwillige beschadiging (met opzet of door grove onachtzaamheid), ondoelmatig gebruik (gebruik voor doeleinden waarvoor het toestel Niet geschikt is), onoordeelkundig gebruik (o.a. Niet respecteren van de instructies gegeven in de handleiding), ondeskundige montage, blikseminslag, verkeerde netspanning. Deze lijst is nicht limitatief.
• De aanvaarding van claims onder garantie geeft in geén geval aanleiding tot verlenging van de garantieperiode noch tot het aanvangen van een neue garantieperiode in geval van een verranging van het toestel.

POWX075740DB NL

• Toestellen of onderdelen die onder waarborg verrangen werden, worden daardoor eigendom van Varo NV.
  We beholden ons hetrecht voor om elke garantieclaim te weigeren waar bij de aankoop Niet kan worden geverifieerd of waar bij het duidelijk is dat het product nicht correct werden onderhoden (propere ventilatiesleuven, regelmatig verwangen koolborstels, ...).
• Uw aankoopbon要去ckenewen bewijs van de aankoopdatum.
• Uw gereedschap moet als geheel maar uw dealer worden teruggebracht in een aanvaardbare staat van netheid, in+zijn originele kunststof koffer (indien van toepassing op het product) en het moet vergezeld zichn van uw bewijs van aankoop.

17 MILIEU

Indien u, na zekere tijd, beslist uw machine te verrangen,werp deze dan nicht weg bij uw huishoudelijk afval maar doe dit op een milieuvriendelijk wijze. Het elektrische afval mag Niet opdezelfde manier behandeld worden dan het gewone huishoudelijk afval. Breng het�n een recyclagecentrum opplaatsen waar zulke gespaste installaties bestaan. Raadpleeg de plaatselijk instanties of de verkoper voor adviezen over inzameling en verwerking.

18 CONFORMITEITSVERKLARING

VARO N.V. - Joseph Van Instraat 9 - BE2500 Lier - BELGIUM, verklaart dat, product: Telescopische dubbelverstekzaag handelsmerk: POWERplus model: POWX075740DB

voldoet aan de essentièle eisen en aan de overige relevante bepalingen van de van toepassing zichnde Europese Richtlijnen, gebaseerd op de toepassing van Europese geharmoniseerde normen. Elke Niet-toegelaten modificatie van het apparaat maakt deze verklaring niedig.

Europese Richtlijnen (inclusief, indien van toepassing, hun wijzigingen tot op de datum van ondertekening): 2011/65/EU 2006/42/EC 2014/30/EU

Europese geharmoniseerde normen (inclusief, indien van toepassing, hun wijzigingen tot op de datum van onderetekening): EN62841-1:2015 EN62841-3-9:2015 EN IEC 55014-1:2021 EN IEC 55014-2:2021 EN IEC 61000-3-2:2019 EN61000-3-3:2013

Beheerder van de technische documentation: Philippe Vankerkhove, VARO - Vic. Van Rompuy N.V.

Ondergetekende handelt in opdracht van de bedrijfsleider,

Philippe Vankerkhove
Regelgevings- en compliancemanager 02/11/2021, Lier - Belgium
