Produkttype	Teleskopisk dobbelt skråningsgeringssav
Mærke	PowerPlus
Model	POWX075740DB
Nominel effekt	2200 W (S6 25%)
Forsyningsspænding	220-240 V ~ 50 Hz
Tomgangshastighed	5000 min⁻¹
Klingens dimensioner	254 mm diameter, 30 mm boring, 3,0 mm tykkelse
Skærekapacitet (90°/90°)	90 x 310 mm (højde x bredde)
Vandret geringsvinkel	-45° til 45°
Dobbelt skråvinkel	45° venstre og højre (lodret)
Glidesystem	Ja, med glidestang og lås
Føringslyser	Ja, klasse 2, tænd/sluk-knap
Støvudsugning	Støvpose inkluderet, kan tilsluttes støvsuger
Spændeanordning	Integreret låsehåndtag (klemme)
Sideføringer	To sideføringer inkluderet, montering på stænger
Beskyttelsesklasse	II (dobbelt isolering)
Vægt (estimeret)	Cirka 18 kg
Garanti	36 måneder (undtagen normalt slid og tilbehør)
Tilsigtet brug	Stationær, til træ, spånplader og fiberplader - kun til husholdningsbrug
Vedligeholdelse	Regelmæssig rengøring med fugtig klud, udskiftning af klinge med original del
Reservedele tilgængelige	Savklinger, støvpose, unbrakonøgle, sideføringer

Ofte stillede spørgsmål - POWX075740DB PowerPlus

Hvordan transporterer man geringssaven ?

Brug låsestiften (17): Sænk savhovedet, lås det med stiften, træk klingen fremad og stram glidestangslåsen (21).

Hvordan monteres sideføringerne ?

Indsæt føringsstængerne i sidebeslagene, lås dem. Løsn skruen, placer føringerne i positionshullerne, og fastgør med skruen.

Hvordan indstilles den vandrette geringsvinkel ?

Løsn bordets låsehåndtag (6), drej bordet til den ønskede vinkel (fra -45° til 45°), aflæs vinklen på skalaen (9), og stram håndtaget.

Hvordan udskifter man savklingen ?

Tag stikket ud af værktøjet. Vip hovedet opad. Løsn skruen på dækpladen, løft beskyttelsesdækslet. Brug aksellåsen (24) og en unbrakonøgle til at løsne flangeskruen med uret. Fjern den ydre flange og klingen. Rengør flangerne, monter den nye klinge med korrekt rotationsretning, og saml i omvendt rækkefølge.

Hvordan bruges føringslyseren ?

Tænd eller sluk laseren med kontakten (29). Strålen, der projiceres på emnet, muliggør præcis skæring. Se aldrig direkte ind i strålen.

Hvad gør man ved overdreven vibration ?

Kontrollér, at alle skruer er strammet, at saven er korrekt monteret, og at emnet er godt fastspændt. Sørg for, at klingen er skarp og afbalanceret.

Hvordan indstilles dybdeanslaget ?

Lås låsestiften op, løft hovedet, skub dybdeanslaget til venstre. Løsn vingemøtrikken, drej bolten: med uret for at mindske dybden, mod uret for at øge den. Spænd møtrikken efter justering.

Hvad er den maksimale skærekapacitet ?

Ved 90° geringsvinkel og 90° skråvinkel: 90 x 310 mm. Ved 45° geringsvinkel og 90° skråvinkel: 90 x 215 mm. Ved 90° geringsvinkel og 45° skråvinkel: 38 x 310 mm (venstre og højre).

Kan jeg bruge denne sav til at skære metal ?

Nej, saven er kun designet til træ, spånplader og fiberplader. Skær aldrig metal, søm eller skruer, da det vil beskadige klingen og motoren.

Hvad gør man, hvis motoren ikke starter ?

Kontrollér, at strømmen når maskinen (kabel og stik). Hvis motoren er overbelastet eller overophedet, lad den køre i tomgang i ca. 2 minutter for at køle af. Kontakt et autoriseret servicecenter, hvis problemet fortsætter.

BRUGSANVISNING POWX075740DB PowerPlus

Nár du sager, bór sagen være tilkoblet et støvavtrekk.
Vernet kan loftes opp när du plasserer arbeidsstykket, ellr for lettere tilgang under vedlikehold. Pase at sagbladvernet er senket og ligger flatt mot sagbordet fwr du kobler strm pa sagen.

7YTTERLIGERE SIKKERHETSINSTRUKSJONER FOR LASERE

Advarsel! Laserstralen kan gi alvorlig øyeskade. Se aldri rett på laserstralen.

• Under bruk ma du ikke peke med laserstrålen mot mennesker, direkte eller indirekte via reflekterende flater.
• Denne laseren samsvarer med klasse 2 i henhold med relevant standard. Enheten ineholder ingen komponenter som det kan utfores service pa. Dekselet ma ikke apnes. Hvis enheten blir skadet, på reparasion utfores av en autorisert reparatør.
• Briller for Å se laserstråler beskytter ikke mot direkte laserstråling.

8 MONTASJE

9.3 Feste arbeitsstykket

Sorg for at arbeidsstykket ici kan slynges ut. Klemmen (11) er anordningen som sorger for dette.

OBS! En returfjær fár maskinhodet til á loftes automatisk ved slutten på kuttet. Ikke slipp handtaket (13) nár kuttet er fertig, men hold maskinhodet og la det loftes sakte

9.10 Laser

Vent en stund f or du bererer sagbladet. Det kan vare veldig varmt.

När du setter på sagbladet kan du stramme til glidestangen med glidestangsläsen (20).

5.1 Arbejdsomrade 4
5.2 Elektrisk sikkerhed 4
5.3 Personlig sikkerhed 4
5.4 Omhyggelig handtering og anvendelse af el-værktjoer 5
5.5 Service 5
6 SUPPLIERENDE SIKKERHEDSFORSKRIFTER 5
7 SUPPLIERENDE SIKKERHEDSFORSKRIFTER FOR LASERE ....7
8 MONTERING 7
8.1 Montering af sideskinner.. 7
8.2 Montering af lasehandtag til bord 7
8.3 Montering af spandeanordningen 7
9 BETJENINGSVEJLEDNING 7
9.1 Transport af geringssaven 7
9.2 Stov-og spanudsgn ing 7
9.3 Fastspanding at arbejdsemnet 8
9.4 Horizontal geringsvinkel 8
9.5 Justering af skarevinklen (Fig. 1). 8
9.6 Dobbelt skråsnit (Fig. 2) 8
9.7 Justering af glideskinne 8
9.8 Dybdeanslag.. 8
9.9 Tend og sluk. 9
9.10 Laser 9
9.11 Stovpose 9
9.12 Savning 9
9.13 Savning af specielle arbejdsemner 9

9.14 Udskiftning af savklingen (Fig. 3) 10
10 RENGØRING OG VEDLIGEHOLDELS
10.1 Rengoring 10
10.2 Tilslutningskabel 10
11 TEKNISKE DATA 11
12 SAVEKAPACITET 11
13 STOJ 11
14 OPBEVARING 11
15 FEJLFINDING 11
16 GARANTI. 12
17 MILJ0 12
18 KONFORMITETSERKLÄERING 13

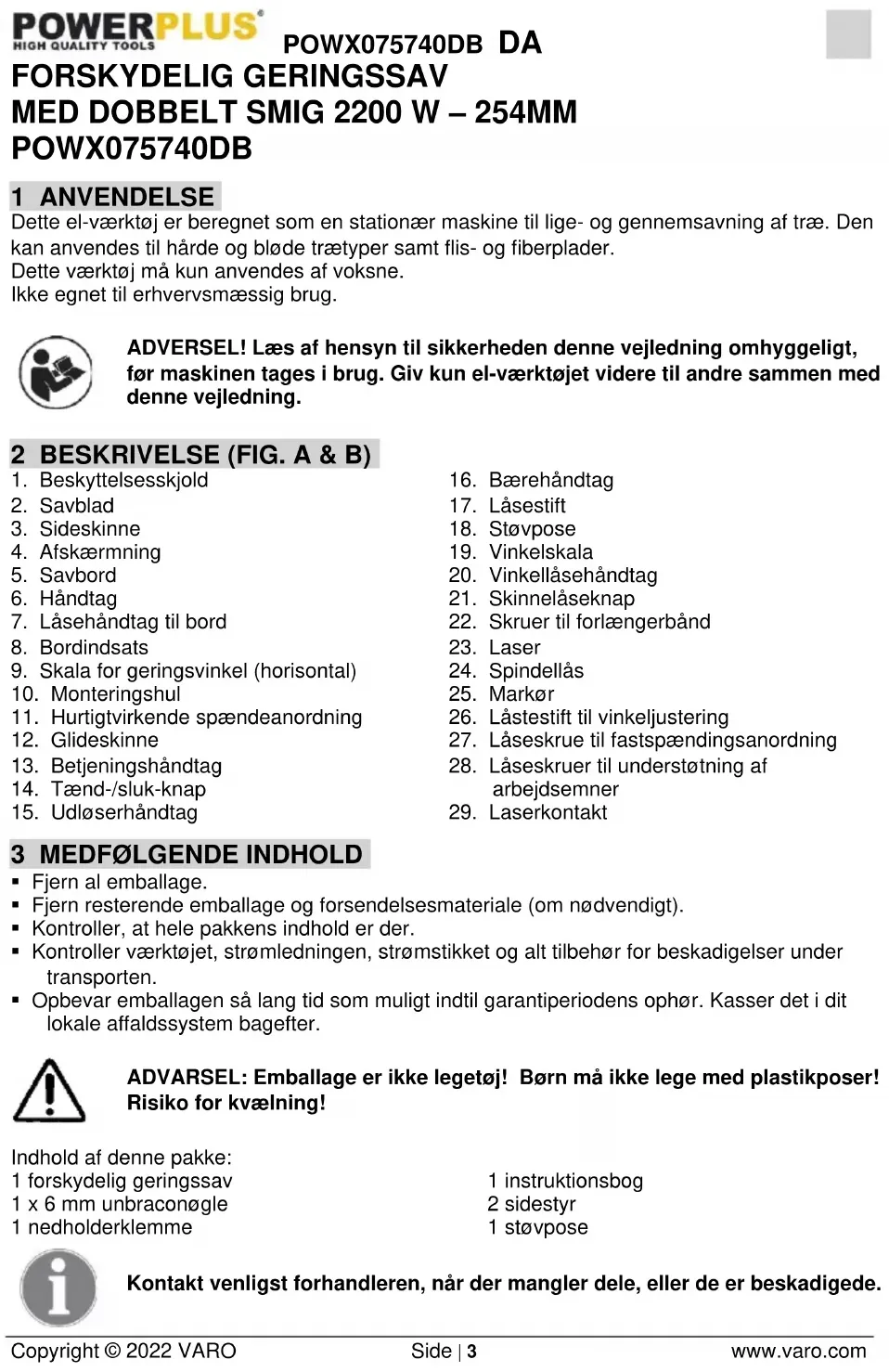

FORSKYDELIG GERINGSSAV MED DOBBELT SMIG 2200 W - 254MM POWX075740DB

1 ANVENDELS

Dette el-værktøj er beregnet som en stationær maskine til lige- og gennemsavning af træ. Den kan anwendes til härde og blnde trætyper amat flis- og fiberplader.

Dette vørktj mä kun anvendes af voksne.

Ikke egnet til erhvervsmaessig brug.

ADVERSE! Læs af hensyn til sikkerhedenijkevejledning omhyggeligt, før maskinen tages i brug. Giv kun el-værktøjet videre til andreammen medijkevejledning.

2 BESKRIVELSE (FIG. A & B)

1. Beskyttelsesskjold
2. Savblad
3. Sideskinne
4. Afskaermning
5. Savbord
6. Handtag
7. Lasehandtag til bord
8. Bordindsats
9. Skala for geringsvinkel (horizontal)
10. Monteringshul
11. Hurtigtvirkende spændeanordning
12. Glideskinne
13. Betjeningshandtag
14. Taend-/sluk-knap

15. Udloserhandtag

16. Bærehåndtag

17. Lasestift
18. Stovpose
19. Vinkelskala
20. Vinkellasehandtag
21. Skinnelaseknap
22. Skruer til forlaengerband
23. Laser
24. Spindellås
25. Markor
26. Låstestift til vinkeljustering
27. Laseskrue til fastspændingsanordning
28. Laseskruer til understotning af arbejdsemner
29. Laserkontakt

3 MEDFØLGENDE INDHOLD

Fjern al emballage.
- Fjern resterende emballage og forsendelsesmaterialie (om nødvendigt).
- Kontroller, at hele pakkens indhold er der.
- Kontroller værktøjet, strømledningen, strømstikket og alt tilbehør for beskadigelser under transporten.
Opbevar emballagen sa lang tid som muligt indtil garantiperiodens ophør. Kasser det i dit lokale affaldssystem bagefter.

ADVARSEL: Emballage er/DDle geto! Born ma icke lege med plastikposer! Risiko for kvaelning!

Indhold af donne pakke:

1 forskydelig gingssav
1x6mm unbracongle
1 nedholderklemme

1 instruktionsbog
2 sidestyr
1 stovpose

Kontakt venligst forhandleren, nár der mangler dele, uller de er beskadigede.

4 SYMBOLER

I donne brugervejledning og/eller pa maskinen anvendes der folgende piktogrammer:

	Symboliserer risiko for personskader eller skader på værktøjet.		Brug øjenbeskyttelse.
	Læs vegledningen För drug.	CE	I overensstemmelse med de obligatoriske krav i EU-direktiverne.
	Drug handsker.		Klasse II maskine – Dobbelt isolering – Du behøver ingen jordforbindelsessstik.

5 ALMINDELIGE SIKKERHEDSANVISNINGER FOR EL-VAERKTJ

OBS! Samtige anvisninger bør læses. Fejl p.g.a. manglende overholdelse af anvisningerne nedenfor kan forårsage elektriske stød, brand og/eller alvorlige kvæstelser. Begreb „El-værktøj” i det følgende refererer til netdrevne el-værktøjer (med netkabel) eller batteridrevet (trådlost) el-værktøj.

5.1 Arbejdsomrade

• Hold arbejdsområdet rent og ryddeligt. Uorden og arbejdsområder med)drlig belysning kan medfrole ulykker.
• Med dette værktøj ma der ikke arbejdes i omgivelser med eksplosionsfare, hvor der findes brændbare væsker, gas ull støv. El-værktøjer producerer gnister, som kan antænde støvet eller dampene.
• Hold boRN og andre personer væk, mens el-værktoget benyttes. Hvis man distraheres, kan man miste kontrollen over værktoget.

5.2 Elektrisk sikkerhed

Kontroller alto at strømforsyningen svarer til spændingen på mærkepladen.

Værktøjets tilslutningsstik skal passer ind i stikdåsen. Netstikket ma ikkeændres på nogen在这方面。Brug ingen adapterstik sammen med apparater med beskyttelsensjording.Uændrede netstik og passende stikdæser reducerer faren for elektriske stød.
- Hold værktøj væk fra regn og fugtighed. Indtrængning af vand i et el-værktøj øger faren for elektriske stød.
Netkablet ma ikke misbruges til at bære værktøjet, hænge det op eller trække netstikket ud af stikdåsen. Hold netkablet vaek fra varme, olie, skarpe kanter eller bevægelige dele af værktøjet. Beskadigede eller indfiltrede netkabler øger faren for elektriske stød.
- Hvis der arbejdes udendørs med et el-værktøj, på der kun bruges forlæŋgerkabler, som er tilladt til udendørs anvendelse. Anvendelse af et forlæŋgerkabel, som er egnet til udendørs anvendelse, reducerer faren for elektriske stød.
- Hvis el-værktøjet skal anvendes et sted, hvor det er fertigt, skal der anvendes en stromforsyning der er beskyttet mod anløbsstrøm/reststrøm. Anvendelse af en reststrømsenhed reducerer risikoen for elektrisk stød.

5.3 Personlig sikkerhed

Vær opmaerksom. Hold øje med, hvad du gør, og brug el-værktøjet med fornuft. Brug ikke værktøjet, hvis du er træt eller påvirket af narkotika, alkohol eller lægemidler. Et øjebliks uopmaerksomhed ved anvendelsen af værktøjet kan medføre alvorlige kvæstelser.

POWX075740DB DA

• Brug personligt sikkerhedsudstyr og altid sikkerhedsbriller. Anvendelse af personligt sikkerhedsudstyr; f.eks. støvmaske, skridsikre sikkerhedssko, sikkerhedshjelm eller horeværn, alt after el-værktøjets art og anvendelse, reducerer faren for kvæstelser.

• Undgå utilsigtet ibrugtagning. Kontrolér, at afbryderen er i positionen "FRA (0)", inden netstikket sættes ind i stikdåsen. Hvis man har fingeren på afbryderen, mens værktøjet bæres, eller tilslutter værktøjet til strømforsyningen iændt tilstand, kan der ske ulykker.

• Fjern indstillingsværktøjer eller skruenogler, inden værktøjet taendes. Et værktøj aller en nøgle, som befinder sig en drejende del af værktøjet, kan forårsage kvæstelser.
• Overvurder ikke dine evner. Sørg altid for, at du star sikkert og er i balance. På denen MADE kan værktøj styres bedre i uventede situationer.
• Brug egnet beklaedning. Bær ikke løst siddende toj eller smykker. Hold haret, toj og handsker væk fra bevægelige dele. Løst siddende toj, smykker aller langt hare kan gribes af bevægelige dele.
• Hvis der monteres støvudsugnings- og opsamlingsanordninger, skal man kontrollere, at disse er tilsluttet og anwendes korrekt. Anvendelse af disse anordninger reducerer farer, der skyldes stov.

5.4 Omhyggelig handtering og anvendelse af el-værktjoer

• OverbelastCREASEværktoget.Brugdetel-værktog,dererberegnettildetarbejde,derskal udfores.Med det passende el-værktog arbejder man bedre og mere sikkert inden for det oplyste ydelsesomrade.
• Brug/DD: el-vaerktjoer med defekte afbrydere. Et el-vaerktoj, som/DD: dan ees erer slukkes, er farligt og skal repareres.
• Træk netstikket ud af stikdåsen, inden der foretages justeringer på værktøjet, tilbehørsdele skiftes ud eller værktøjet renses. Denne sikkerhedsforanstaltning forhinder utilsigtet start af værktøjet.
• El-værktøjer, som ikke benytttes, skal opbevares.udenfor børns rækkevidde. Giv ikke personer, som ikke er fortrolige med værktøjet eller ikke har læst disse anvisninger, lov til at bruge værktøjet. El-værktøjer er farlige, hvis de anwendes af uerfarne personer.
• Vedligehold værktøjet omhyggeligt. Kontrollér, at bevægelige dele af værktøjet fungerer upåklageligt og ikke sidder fast, og om dele er knækket eller beskadiget på en sádan过得, at værktøjets Funktion pavirkes. Beskadigede dele skal repareres, inden værktøjet bruges. Mange ulykker skyldes)darligt vedligeholdte el-værktøjer.
• Hold skærende værktøjer skarpe og rene. Omhyggeligt vedligeholdte skærende værktøjer med skarpe skærekanterkommen ikke til at sidde fast og er lettere at styre.
• Brug el-værktøjer, tilbehør, ekstraudstyr osv. i overensstemmelse medppe anvisninger og sadan, som det er foreskrevet for den pagaelende type apparat. Tag i denen forbindelse hensyn til arbejdsbetingelserne og det arbejde, der skal udfores. Brug af el-værktøjer til andre anvendelser end de tiltænkte kan medfere farlige situationer.

5.5 Service

Værktøjet mA kun repareres af kvalificeret fagpersonale og med originale reservedele. Dette sikrer, at værktøjets sikkerhed bevares.

6 SUPPLIERENDE SIKKERHEDSFORSKRIFTER

Benyt altid horevaern.
- Udstyret mä aldrig bruges i nærheden af braendbare væsker og gasser.
- Brug ALDRIG udstyret, när der er pamonteret en skæreskive (i stedet for en savklinge).
- Kontroller savklingen for sma revner og skader før brug. En revnet eller beskadiget klinge skal udskiftes øjeblikkeligt.
- Brug kun savklinger som anbefales af producenten, og som overholder EN847-1 standarden.
- Benyt altid det tilbehør som anbefales i/DDne vejledning.
Vaelg den korrekte savklinge til det materiale, som skal saves.

POWX075740DB DA

• For at reducere stojdannelse skal det altid sikres, at klingen er skarp og ren.

• Brug kun klinger som er slebet korrekt. Overskrid aldrig den maksimumshastighed, der er anfør pa savklingen.

F or savklingen moneres, skal akslen, flangerne (især samlingsfladerne) og sekskantmøtriken rengøres. Forkert montering kan medfore at savklingen vibrerer, slar ell er glider.

• Sorg for at klingen ikkekommen ikontakt med metal sasom sm og skruer. Sog after og fjern alle som, skruer og andre fremmedobjekter fra arbejdsemnet, for arbejdet pabegyndes.

Fjern skruenogler, afsavede dele og andre emner fra savbordet, f#r der tændes paskontakten.

• Brug ALDRIG handsker nár du arbejder. Brug af handsker anbefales kun til udskiftning af saveværktøj.

• Sorg for at dine haender ikke placeres på savklingens skærelinje.

• Stil dig ALDRIG i savklingens skæreretning og lad ALDRIG andre stå i/DDne position.

Lad saven kore i et ojeblik, for arbejdsemnet indfores. Lyt after vibrationer ellr bankelyde ved savklingen, da dette kan vare tegn pa, at klingen enten icke monteret korrekt ell er ubalanceret.

• Udstyret mä ikke anvendes til at lave riller eller forsænkninger.

• Udskift bordindsatsen, nár den er udslidt.

• Udfør ALDRIG justeringer mens maskinen kører. Tag stikket ud af kontakten før der udføres justeringer.

• Brug om nadvendigt en skubbeblok. Der skal ALTID anvendes en skubbeblok til langsgaende savning afindre arbejdsemner, saledes at dine hender og fingre holdes i sikker afstand til savklingen.

• Skubbeblokken skal altid stilles væk, nær den ikke er i brug.

Vær ekstra opmærksom på de instrukser som hjælper med at reducere risikoen for tilbageslag. Tilbageslag er en pludselig reaktion der opstår som følge af en fastklemt, kutket eller)darligt justeret savklinge. Tilbageslag fär arbejdsemnet til at blive slyngen tilbage i retning mod brugeren. Tilbageslag kan fore til alvorlige skader. Tilbageslag kan undgås ved at holde savklingen skarp, ved at holde glideskinnen parallelt til savklingen, ved at holde spaltekniven og klingeskaernen i god stand og i den rette position, ved at holde god fast i arbejdsemnet indtil det er skubbet helt forbi savklingen og ved ikke at save bukkede og skæve træstykker eller dele, som ikke har en lige kant, der kan bevæge sig langs glideskinnen i en langsgaende retning.

• Udfor aldrig arbejde med fri hand. Med "Fri hand" menes, at du bruger dine hænder til at understotte arbejdsemnet erler til at fore det med hænderne i stedet for at bruge glideskinnen ell geringsblokken. BØJ dig aldrig over ell erler rundt om savklingen. Ræk ALDRIG ud after et arbejdsemne, for savklingen er stoppet helt.

• Undgå pludselig og for hurtig indføring af et arbejdsemne. Arbejdsemner, der er lavet af hardt materiaile, skal indfores sá langsomt som muligt. Fold og drej aldrig et arbejdsemnes det fores ind i saven. Hvis savklingen sidder fast ell holder op med at dreje mens arbejdsemnet indfores, skal maskinen slukkes øjeblikkeligt. Træk stikket ud af kontakten. Fjern den genstand som blokerer savern.

• Forsøg ALDRIG på at fjerne aftvede spåner og rør aldrig ved klingeskærmen sa længe savklingen drejer.

Fjern alle Iose knaster fra arbejdsemnet, FOR savningen pabegyndes.

• Kablet må ikke mishandles. Træk aldrig i kablet for at hive stikket ud af kontakten. Kablet må ikke udsættes for varme, olie og skarpe kanter.

• Visse typer af støv, der genereres under arbejde med saven, kan indeholde kemikalier, der kan forårsage kræft, födselsdefekter aller andre genetiske skader. Eksempler på disse substantser omfatter:

• Bly fra blyholdig maling.

• Arsenik oq krom fra kemisk behandlet træ.

• Sundhedrisikoen fra dette slags ekspondering afhænger af, hvor ofte du udfører dette slags arbeide.
• Rad til at reducere ekspondering for sādanne kemikalier: Arbejd altid i velventilerede omgivelser med certificeret sikkerhedsudstyr sāsom stovmasker, der er specielt udviklet til filtrering af mikroskopiske partikler.
• Ved savning skal udstyret forbindes til et stovudsuŋningssystem.
• Skaarmen kan loftes op, mens et arbejdsemne placeres erler for at fä nemmere adgang under vedligeholdelsesarbejde. Sorg for at savklingen er blevet sænket og placeret fladt ind mod savbordet for værktøiet forbinges til strømforsvningen.

7 SUPPLIERENDE SIKKERHEDSFORSKRIFTER FOR LASERE

Advarsel! Laserstralen kan forarsage alvorlige ojenskader. Man ma aldrig se ell er stirre direkte ind i laserstralen.

• Peg/DD: med laserstralen pa andre mensesker, hverken direkte ell indirekte via reflekterende overflader
• Denne laser er klasse 2 og overholder bestemmelsene med gældende standarder. Enheden indeholder ikke nogen servicerbarekomponenter. Husetmxkke under nogen omstændigheder abnes. Hvis eheden er beskadiget, ma den kun repareres af en autorisereşert servicetekniher.
• Briller beskytter ikke imod laserens stråler.

8 MONTERING

Tag strømstikket ud af kontakten før der udfores nogen form for justering eller vedligeholdelse.

Geringssaven må ikke anvendes før den er samlet helt og klargjort korrekt til brug i overensstemmelse med这部分brugsanvisning.

8.1 Montering af sideskinner

Sæt de to styrestænger ind i sidestøterne og fastgør dem.
- Løsn skruen og anbring sideskinner i positioneringshullerne.
- Fastgør sideskinner med skruen for at forbindre, at de glider ud af position.

8.2 Montering af lasehandtag til bord

Skru lasehandtaget til bord (6) ind i det gevindforsynede hul, men icke for stramt.

8.3 Montering af spendeanordningen

Spændeanordningen (11) kan monteres enten på venstre eller højre side af parallelanslaget.

Sæt skruestikstangen i hullet i anslaget og fastgør med laseskrue.

9 BETJENINGSVEJLEDNING

9.1 Transport af geringssaven

Brug lasestiften (17) ved transport af maskinen.

Træk geringssaven nedad og lås den i sænket position ved at trække, dreje og skubbe læstiften i. På这部分 bliver saver fastspændt.

Træk savbladet fremad og bloker ved at spænde spindellåsen (21).

9.2 Stov-og spanudsugning

For indbygget stovudsgninq placer stovposen (18) pa spanejektoren.

Brug en støvsugerslange til eksterne spaner.

Stovposen kan ikke fjerne alle spaner! Den er udviklet til at bryde stovudsgunningen.

9.3 Fastspanding af arbejdsemnet.

Sorg for at arbejdsemnet不解 kan katapulteres. Den bedste made at undgå dette er ved at bruge spændeanordningen (11).

Tryk arbejdsemnet ind mod afskaermningen (4) og mod spendeanordningens anslag.
- Stram spændeanordning en (11) med uret for at fastgore arbejdsemnet.

9.4 Horizontal geringsvinkel

Den horizontale geringsvinkel kan indstilles fra 45^ til 45^ . Skalaen for den horizontale geringsvinkel viser den aktuelle indstilling i grader.

• Løsn lasehandtaget til bord (7).
• Drej savbordet (5) til den ønskede vinkel (til højre eller venstre). Den ønskede vinkel kan aflæses på skalaens kannereling.(9)
• Spænd lasehandtaget til bord (7) med uret.

9.5 Justering af skarevinklen (Fig. 1)

• Anbring saven i den nederste position og las den med lasestiften.
• Hold derefter vinkelmäleren (90^) mod styreskinnen og savklingen. Sidstnævnte skal have fuldt kontakt med vinkelmäleren. Hvis dette ikke er tilfældet, kan vinklen justeres ved at løsne kontramøtriken og justere med justeringsbolte, indtil vinklen mellem bladet og savbordet er lig med 90^ .
• For at udføre dette trin skal den medfolgende skruenøgle anvendes til at lnsne skruerne. Husk at efterspænde skruerne.

9.6 Dobbelt skråsnit (Fig. 2)

• Geringssaven kan bruges til at lave snit til venstre og højre side i en vinkel på 45^ til -45°.
• Løft maskinhovedet til sin øverste position.
• Slip drejeskive ved at løsne lasehandtaget til bord (7).
• Juster drejeskiven til den ønskede vindel med handtaget.
• Stram lasehandtaget til bord (7) ingen for at fastgore drejeskiven i position.
• Løsn laseknappen (20), lasestiften (26) og hold handtaget (13), vip maskinhovedet til venstre eller højre til den ønskede vinkellære (19).
• Stram lasegrebet (20), lasestiften (26) og udfør snittet.

9.7 Justering af glideskinne

När der/DDke oNskes et komplet snit gennem arbejdsemnet, skal dybdeanslagsbolten at regulere snitdybden.

Juster kun på den forreste bolt. Den bageste bolt bruges til at forbindre klingen i at skære i bordet under normal savning. Juster ikke på den bageste bolt.

Løsn læsestiften.
- Løft savhovedet opad.
- Skub dybdeanslaget til venstre for at bruge dybdeanslagsboltens indstillinger.
- Træk ned på savhovedet for at kontrollere den aktuelle indstilling.

For at eendre indstillingen skal du farest l-osne den riflede dybdeanslagsmotrik pa dybdeanslagsbolten. Drej dybdeanslagsbolten med uret for at reducere dybden og mod uret for at oge dybden. Spend dybdeanslagsbolten, narr justeringen er udfort.
- Skub om nødvendigt dybdeanslaget til højre for at deaktivere det midlertidigt.

9.9 Taend og sluk

Brug for en sikkerheds skyld begge hænder til atænde og slukke for maskinen.

• Forbind værktøjet til en strømforsyning.
• Tænd for maskinen ved at trykke on-/off-knappen (14) og laseknappen (24) ned pa samme tid.
  Nár du ønsker at slukke for maskinen, skal du slippe tænd/sluk-kontakten (14).
  Vigtigt! Placer det materiale, du onsker at save, fladt pa maskinoverfladen og fastgør det med fastspændingsanordningen (11), således at materialet ikke forrykker sig under savningen.
• Nár saven er blevet startet skal man vente på at savklingen (2) nár op på sin maksimumshastighed.
  Tryk udloserarmen (15) sidelaens og brug handtaget (13) til at flytte maskinhovedet gennem arbejdsemnet med et ensartet og let fremadrettet tryk.
• After endt savning skal maskinen fores tilbage til dens overste udgangsposition. Slip herefter for on-/off-knappen.

Forsigtig! En returfjeder i maskinen rejser automatisk maskinhovedet opad, nár savningen er gennemført.

Giv/DD slip p handtaget (13) effer endt savning. Stabiliser i stedet maskinhovedet og rejs det langsomt opad.

9.10 Laser

Du kan tænde og slukke for laseren med kontakten (29).
- Laseren (22) retter en strale mod arbejdsemnet.
- Ekstremt praecise skaeringer kan udfores ved hjaelp af laserfunktionen.

9.11 Stovpose

Stovposen (18) monteres på stovudsgningsadapteren. Nár stovposen er cirka halvt fyldt, skal den tages af værktøjet og tommas.

9.12 Savning

Sorg for at savklingen ikke sætter sig fast, mens du saver. Dette vil forårsage skader på og afbrænding af motoren. Hvis savklingen blokeres, skal grebet løsnes øjeblikeligt for at forbindre, at motoren bliver beskadiget.

• Fastspænd arbejdsemnet.
• Indstil den ønskede horisontale geringsvinkel aller den ønskede vertikale smigvinkel.
• Taend for maskinen.
  Flyt langsomt maskinens arm (13) nedad.
• Ved Lange arbejdsemner skal du bruge skyderen, Iasn Iaseknappen til dette formal.
• Sav igennem arbejdsemnet.
• Sluk for maskinen.
• Vent med at fjerne arbejdsemnet, indtil savklingen (2) er stoppet helt.

9.13 Savning af specielle arbejdsemner

Kurvede eller runde arbejdsemner skal fastgores, sa de ikke glider.

Sorg for at der icke er mellemrum mellem arbejdsemnet og afskarmningen (4) ell er savbordet (5).

9.14 Udskiftning af savklingen (Fig. 3)

Kobl værktøj fra strømforsyningen før der udfores arbejde på savklingen.

Vent et øjeblik med at røre ved savklingen. Den kan经验和 meget varm.

Savklingens taender er meget skarpe.

• Drej maskinhovedet opad.
• Løsn dækpladsskruen (A), men fjern ikke denen skrue fra værktøjet.
• Løft og hold den nederste klingeskærm op for at blotlægge den gevindskårne klingebolt.
  Tryk pa savakselasen (24) med den ene hand, mens du placerer unbrakonoglen pa flangebolten med den,anden hand. Savakselasen (24) gar i indgreb after hjst en rotation.
• Løsn flangeskruen med lidt mere kraft ved at dreje den med uret.
• Drej flangeskruen lige ud, og fjern den udvendige flange.
• Tag klingen (2) på den indvendige flange og træk nedad.
• Rengør omhyggeligt flangeskruen, den udvendige flange og den indvendige flange forsigtigt.
• Monter og spænd den nye savklinge (2) i omvendrækkefolge.
  Vigtigt! Taendernes skarevinkel, det vil sige savklingens (2) rotationsretning kal stemme overens med pilens retning pa huset.
• Kontroller, at alle sikkerhedsanordninger er korrekt monteret og i god stand, før du begynder at arbejde med saven ingen. Vigtigt! Hver gang du skifter savblad, skal du kontrollere, at det drejer frit i bordinsatsen (8) i bade vinkelret og 45^ vinkelindstilling.

Nár savklingen udskiftes, kan du spænde glideskinne med lasegrebet (20).

10 RENGØRING OG VEDLIGEHOLDELS

Tag strømstikket ud at stikkontakten før der udfores nogen form for arbejde pa maskinen.

10.1 Rengoring

Gor regelmaessigt maskinhuset rent med en blod klud, helst after hver brug.
- Hvis smudset ikke vil gå af, söbrug en blød klud fugtet med saebevand.
- Brug aldrig oplosningsmidler som benzin, alkohol, ammoniakvand osv. Disse oplosningsmidler kan skade plasticdelene.

Sorg for at der icke kan komme vand ind i el-vaerktojet!

10.2 Tilslutningskabel

Hvis tilslutningskablet (eller netstikket) er beskadiget, skal det udskiftes. Tilslutningskablet mag kun udskiftes af en kvalificeret specialist (kvalificeret elektriker).

11 TEKNISKE DATA

Nominal spænding	220-240 V ~ 50 Hz
Strømforbrug	2200 W (S6 25%)
Ubelastet omdrejningstal	5000 min-1
Beskyttelsesklasse	II
Klingens størrelse	254 mm x 30 mm x 3,0 mm

12 SAVEKAPACITET

Vinkel for arbejdsbord	Hældningsvinkel for hoved	Højde x bredde (mm)
90°	90°	90 x 310 mm
45°	90°	90 x 215 mm
90°	45°	38 x 310 mm (venstre)
90°	45°	38 x 310 mm (højre)
45°	45°	38 x 215 mm (venstre)
45°	45°	38 x 215 mm (højre)

13 STØJ

Stojemissionsværdier er malt i overensstemmelse med gaelende standarder. (K = 3)

Lydtryksniveau LpA	95 dB(A)
Lydeffektniveau LwA	108 dB(A)

BEMAERK:brug horevarn nár lydtrykket er over 85 dB(A).

14 OPBEVARING

• Rengør hele maskinen og dens ekstraudstyr grundigt.
  Opbevar maskinen Eden for borns rækkevidde, i en stabil og sikker position, pa et koligt og tort sted, undga for hje og for lave temperaturer.
• Maskinen må ikke udsættes for direkte sollys. Opbevar den om muligt i ørke.
• Maskinen mä ikke opbevares i plastikposer, da dette vil opbygge fugtighed.

15 FEJLFINDING

PROBLEM	ÄRSAG	GØR FØLGENDE
Motoren kører ikke.	Strømmen nagåkke ind i maskinen.	Kontroller stikkontakten og strømktablet.
	Motoren er overbelastet eller overophedet.	Lad maskinen køre i tomgang i 2 minutter for at køle af
Vibrationalne er for kraftige	Skruer eller dele sidder løst	Efterspænd alle skruerne.
	Geringssaven er ikke monteret korrekt.	Monter gingssaven korrekt.
	Arbejdsemnet er ikke understøttet korrekt.	Fastspænd arbejdsemnet.

16 GARANTI

• Produktet dækkes af garanti i enperiode pa 36 maneder fra den forste købers købsdato.
• Garantien dækker alle materiale-ller Produktionsfejl. Den omfatter icke: batterier, opladere, dele, der udsættes for normal slitage, sasom lejer, børster, ledninger, stik erler tilbehør sasom bor, borebits, savklinger, osv., beskadigelseller defekter som folge af misbrug, ulykke erllerænding ellr transportomkostninger.
• Beskadigelse og/eller defekter som ffolge af misbrug er heller ikke omfattet af nærveende garanti.
• Vi fraskriver os også alt ansvar for enhver personskade som følge af forkert brug af værktøjet..
• Reparationer mä kun udføres af et autoriseret kundeservicecenter til Powerplus-værktøjer.
  Du kan altid fã mere information pã tlf. 00 32 3 292 92 90.
• Alle transportomkostninger skal altid afholdes af kunden, medmindre andet er aftalt skriftligt.
• Ligeledes kan der ikke forlanges erstatning under naervarende garanti, hvis skaden pa apparatet er opstaet som folge af uagtsom vedligeholdelseller overbelastning.
• Garantien dækker ikke skader der opstår som følge af gennemtrængt væske, overdreven støveksponering, bevidst beskadigelse (forsætligt aller ved grov uagtsomhed), upassende anwendelse (brug til formål som apparatet ikke er egnet til), ukompétent brug (såsom ikke at respekttere instrukserne i/DDne vegledning), inkompétent montering, lynnedslag, forkert netspænding. Denne liste er ikke fuldstændig.
• Accept af krav under garantien kan/DDre til forlaengelse af garantiperioden eller pabegyndelsen af en ny garantiperiode, hvis apparatet udskiftes.
  Apparater ellde, som udskiftes under garantien, bliver Varo NV's ejendom.
  Vi forbeholder os retten til at afvise alle krav, his kobet不信 kan bekraeftes, eller his det er tydeligt, at produit et icke har vaeret behoigt vedligeholdt. (rene udluftningsabninger, regelmaessig service af kulborster,...)
  Kobskvitteringen skal opbevares som bevis pa kobsdatoen.
• Det samle de værktøj skal returneres til forhandleren i rimelig ren stand, i den originale blæseforme med æske (hvis relevant for enheden)ammen med købsdokumentation.

17 MILJØ

Hvis maskinen skal skiftes ud after lang tids brug, ma den ikke bortskaffes som husholdningsaffald, men skal bortskaffes på en miljømaessigt forsvarlig在这方面. Maskinens enkelte dele ma ikke bortskaffes som husholdningsaffald. Sørg for at genbruge,this, hvor der findes egnede anlag til det. Kontakt de lokale myndigheder eller forhandleren for at få rådgivning om insamling og bortskaffelse.

VARO N.V - Joseph Van Instraat 9 - BE2500 Lier - Belgien, erklaerer hermed, at

Undertegnede handler på vegne af selskabets administrerende direktør,

Philippe Vankerkhove

Regulatory Affairs (afdelingen for juridiske anliggender) - Compliance Manager
