Produkttyp	Teleskopisk geringssåg med dubbel fasning
Märke	PowerPlus
Modell	POWX075740DB
Nominell effekt	2200 W (S6 25%)
Matningsspänning	220-240 V ~ 50 Hz
Tomgångshastighet	5000 min⁻¹
Klingans mått	254 mm diameter, 30 mm hål, 3,0 mm tjocklek
Klippkapacitet (90°/90°)	90 x 310 mm (höjd x bredd)
Horisontell geringsvinkel	-45° till 45°
Dubbel fasvinkel	45° vänster och höger (vertikal)
Glidsystem	Ja, med glidstång och låsning
Styrlaser	Ja, klass 2, på/av-brytare
Dammutsug	Dammsugarpåse ingår, anpassningsbar till dammsugare
Spännanordning	Inbyggd låsspak (klämma)
Sidostyrningar	Två sidostyrningar ingår, montering på stänger
Skyddsklass	II (dubbelisolerad)
Vikt (uppskattad)	Cirka 18 kg
Garanti	36 månader (exklusive normalt slitage och tillbehör)
Avsedd användning	Stationär, för trä, spånskivor och träfiberskivor - endast hushållsbruk
Underhåll	Regelbunden rengöring med fuktig trasa, byte av klinga med originaldel
Reservdelar tillgängliga	Sågklingor, dammsugarpåse, insexnyckel, sidostyrningar

Vanliga frågor - POWX075740DB PowerPlus

Hur transporterar jag geringssågen?

Använd låssprinten (17): sänk såghuvudet, lås det med sprinten, dra sedan klingan framåt och dra åt glidstångslåset (21).

Hur monterar jag sidostyrningarna?

Sätt in styrstängerna i sidohållarna, lås dem. Lossa skruven, placera styrningarna i positionshålen, fäst sedan med skruven.

Hur justerar jag horisontell geringsvinkel?

Lossa bordets låsspak (6), vrid bordet till önskad vinkel (från -45° till 45°), läs av vinkeln på skalan (9), dra sedan åt spaken.

Hur byter jag sågklingan?

Koppla bort verktyget. Fäll upp huvudet. Lossa skruven på täckplattan, lyft skyddskåpan. Använd axellåset (24) och en insexnyckel för att lossa flänsbulen medurs. Ta bort yttre flänsen och klingan. Rengör flänsarna, montera den nya klingan och kontrollera rotationsriktningen, montera sedan i omvänd ordning.

Hur använder jag styrlasern?

Aktivera eller avaktivera lasern med brytaren (29). Strålen som projiceras på arbetsstycket möjliggör precisionskapning. Titta aldrig direkt in i strålen.

Vad gör jag vid överdrivna vibrationer?

Kontrollera att alla skruvar är åtdragna, att sågen är korrekt monterad och att arbetsstycket är ordentligt låst. Se till att klingan är vässad och balanserad.

Hur justerar jag djupanslaget?

Lås upp låssprinten, lyft upp huvudet, tryck djupanslaget till vänster. Lossa vingmuttern, vrid bulten: medurs för att minska djupet, moturs för att öka det. Dra åt muttern efter justering.

Vilken är den maximala sågkapaciteten?

Vid 90° geringsvinkel och 90° fasvinkel: 90 x 310 mm. Vid 45° geringsvinkel och 90° fasvinkel: 90 x 215 mm. Vid 90° geringsvinkel och 45° fasvinkel: 38 x 310 mm (vänster och höger).

Kan jag använda denna såg för att skära metall?

Nej, sågen är endast avsedd för trä, spånskivor och träfiberskivor. Skär aldrig metaller, spikar eller skruvar, eftersom det skulle skada klingan och motorn.

Vad gör jag om motorn inte startar?

Kontrollera att strömmen når maskinen (kabel och kontakt). Om motorn är överbelastad eller överhettad, låt den gå tom i cirka 2 minuter för att svalna. Om problemet kvarstår, kontakta en auktoriserad service.

BRUKSANVISNING POWX075740DB PowerPlus

5 ALLMÄNNA SÄKERHETSANVISNINGAR FÖR ELEKTRISKA VERKTYG. 4
5.1 Arbetsplatsen 4
5.2 Elektrisk sakerhet 4
5.3 Personlig sakerhet 5
5.4 Användning och skötsel av elektriska verktyg 5
5.5 Service 6
6 EXTRA SÄKERHETSFORESKRIFTER 6
7 EXTRA SÄKERHETSFORESKRIFTER FÖR LASRAR 7
8 MONTERING 7
8.1 Montering av sidoanslag 7
8.2 Montering av lasspak for vridbord 7
8.3 Montering av snabbtving.. 7
9 ANVÄNDNINGSANVISNINGAR 8
9.1 Transport av geringssagen 8
9.2 Damm och spanutsug 8
9.3 Fasstpanning av arbetsstycket 8
9.4 Horisontell geringsvinkel 8
9.5 Installing av kapvinkel (Fig. 1) 8
9.6 Dubbel snedsagning (Fig. 2) 8
9.7 Lásning av glidskenan 8
9.8 Djupstopp 8
9.9 lgangsattning/avstangning 9
9.10 Laser 9
9.11 Dammpase 9
9.12 Sågning 9
9.13 Sagning av speciella arbetsstycken 10

9.14 Byte av sagklinga (Fig. 3) 10
10 RENGORING OCH UNDERHALL 10
10.1 Rengoring. 10
10.2 Natsladd 11
11 TEKNISKA DATA 11
12 SAGKAPACITET 11
13 BULLER 11
14 FÖRVARING 11
15 FELSÖKNING 11
16 GARANTI 12
17 MILJOHANSYN 12
18 FORSAKRAN OM OVERENSSTÄMMELSE 13

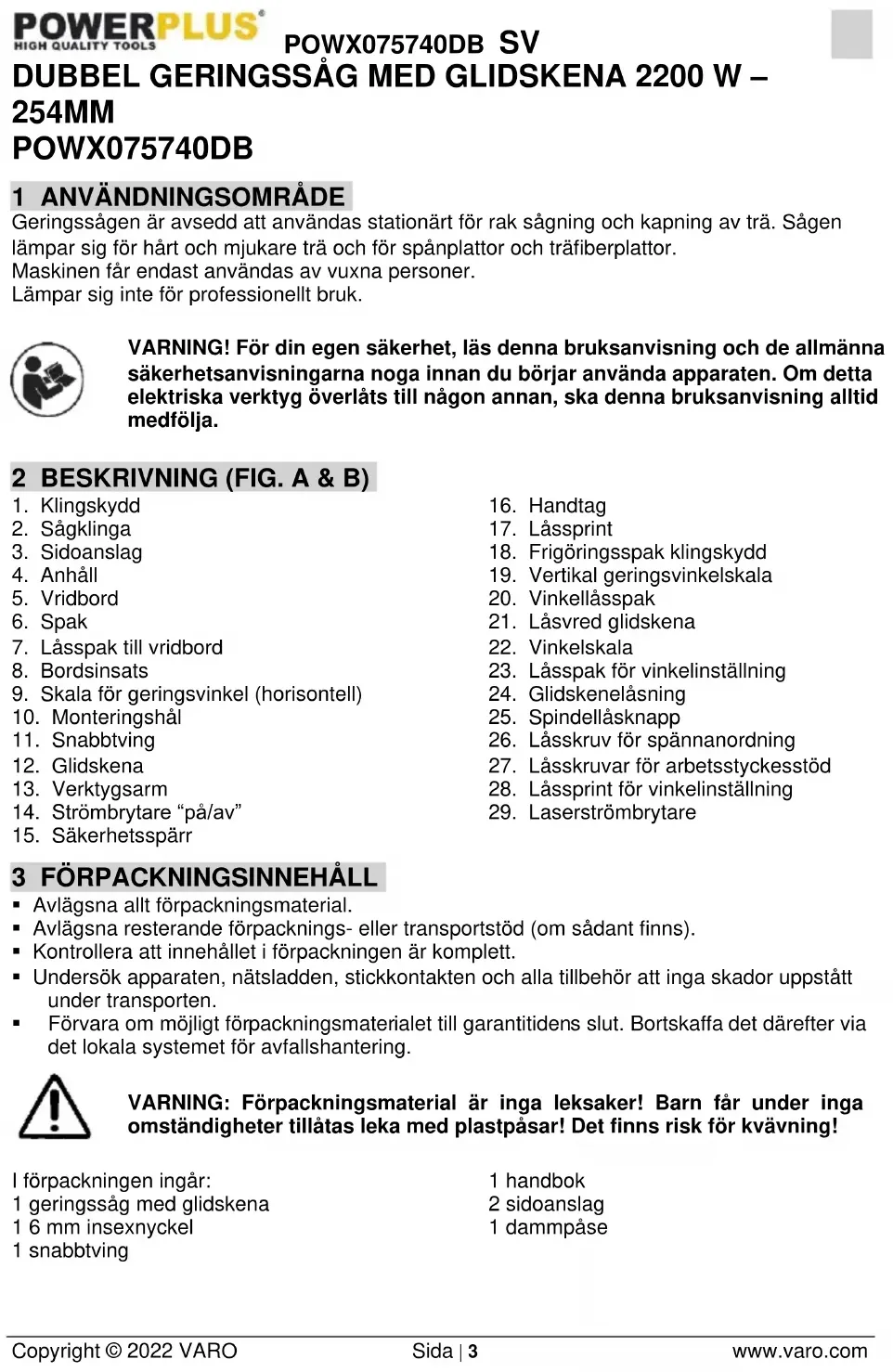

DUBBEL GERINGSSAG MED GLIDSKENA 2200 W - 254MM POWX075740DB

1 ANVÄNDNINGSOMRÄDE

Geringssagen ar avsedd att anvandas stationart for rak sagning och kapning av tra. Sagen lampar sig for hart och mjukare tr och for spanplattor och trafiberplattor.
Maskinen farr endast anvandas av vuxna personer.
Lampar sig inte for professionll bruk.

WARNING! För din egen sakerhet,LEASE nenna bruksanvising och de allmanna sakerhetsanvisingarna noga innan du börjar använda apparaten. Om detta elektriska verktyg überlåts till nagoon annan, sk aenna bruksanvising alltid medfolja.

2 BESKRIVNING (FIG. A & B)

1. Klingskydd
2. Sågklinga
3. Sidoanslag
4. Anhãll
5. Vridbord
6. Spak
7. Lasspak till vridbord
8. Bordsinsats
9. Skala for geringsvinkel (horisontell)
10. Monteringshal
11. Snabbtving
12. Glidskena
13. Verktygsarm
14. Strömbrytare "på/av"

15. Sakerhetssparr

16. Handtag

17. Lassprint
18. Frigöringsspak klingskydd
19. Vertical geringsvinkelskala
20. Vinkellässpak
21. Låsvred glidskena
22. Vinkelskala
23. Lasspak for vinkelinstalling
24. Glidskenelåsning
25. Spindellasknapp
26. Lasskruv for spannanordning
27. Lasskruvar for arbetsstyckesstod
28. Lassprint for vinkelinstalling
29. Laserströmbrytrare

3 FÖRPACKNINGSINNEHÄLL

• Avlagsna allt forpackningsmaterial.
• Avlagsna resterande forpacknings-ller transportstod (om sadant finns).
• Kontrollera att innehallet i forpackningen ar komplett.
• Undersök apparaten, natsladden, stickkontakten och alla tillbehör att inga skador uppstatt under transporten.
• Förvara om möjigt forpackningsmaterialiet till garantitidens slut. Bortskaffa det)darefter via det lokala systemet for avfallschantering.

WARNING: Förpackningsmaterial ar inga leksaker! Barn fár under inga omständigheter tillåtas leka med plastpäsar! Det finns risk für kvävning!

I forbpackningen ingar:
1 geringsag med glidskena
16mminsexnyckel
1 snabbtving

1handbok
2 sidoanslag
1 dammpase

Om komponenter skulle saknas eller vara skadade, tag kontakt med din Återförsäljare.

4 SYMBOLER

Följande symboler används i bruksanvisingen och/eller på maskinen:

Anger risk für person-ller maskinskada.	Bär skyddsglasögon.
Studera bruksanvisingen frü användning.	Uppfyller kraven i tillämpliga europeiska direktiv.
Bär handskar.	Maskin klass II - dubbel isolering, jordad kontakt behövs ej.

5 ALLMÄNNA SÄKERHETSANVISNINGAR FÖRE ELEKTRISKA VERKTYG

Studera noga samtiga sakerhetsanvisiningar och andra anvisiningar. Uraktlatenhet att folja sakerhetsanvisiningar och andra anvisiningar kan medfora risk for elektriska stotar, brand och/eller allvarlga persorskador. Spar alla sakerhetsanvisiningar och andra anvisiningar for framtida konsultation. Den nedan anvanda termen „elektriskt verktyg" i sakerhetsanvisiningarna avser natdrvna elektriska verktyg (med natkabel) eller batteridrivna (sladdlosa) elektriska verktyg.

5.1 Arbetsplatsen

• Hall arbetsplatzen i god ordning och väl upplyst. Oordning och dāligt upplyst arbetsplatser inbjuder till olyckor.
• Arbeta inte med elektriska verktyg i en omgivning dar Explosionsrisk foreligger, dar det finns lattantändiga vatskor, gaser erer damm. Elektriska verktyg alstrar gnistor som kan antanda damm och angor.
  Häll barn och kringstaende personer på avständ vid arbete med det elektriska verktyget. Ett ögonblicks ouppmärksamhet kan fä dig att tappa kontrollen over verktyget.

5.2 Elektrisk sakerhet

Kontrolera alltid att natspänningen overensstämmer med den på markplaten angivna.

• Verktygets stickkontakt måste passa till eluttaget. Stickkontakten fär under inga omständigheter andras. Använd inga adapterkontakter tillsammans med skyddsjordade verktyg. Originalkontakter som inteändrats och eluttag som overensstämmer med dess minskar risken for elektriska stötar som kan vara döliga.
  Hall verktyget borta fran regn och fuktiga forhallenden. Vatten som trangt in i ett elektriskt verktyg okar risken for elektriska stotar.
• Se till att inga skador uppstår på natsladden. Bär aldrig eller hang upp verktyget i natsladden och dra aldrig i den for att dra ur stickkontakten. Häll sladden borta是从 stark

värme, olja, vassa foremål och rörliga delar. Skadade eller tilltrasslade sladdar ökar risken for elektriska stötar.

• När det elektriska verktyget används utomhus skå uteslutande förlängningskapablar avsedda für utomhusbruk användas. Användningen av en für utomhusbruk avsedd förlängningskapel minskar risiken für elektriska stötar.
• Om det elektriska verktyget måste användas där det ar fuktigt, anslut det till att tag som ar skyddat av jordfelsbrytare. Användingen av jordfelsbrytare minskar risiken for elektriska stötar.

• Var uppmärksam. Koncentrera dig på vad du häller på med och använd sunt fornuft;när du arbetar med ett elektriskt verktyg. Använd inte ett elektriskt verktyg dà du ár trött ellere paverkad av droger, alkohol eller mediciner. Ett ögonblicks ouppmärksamhet medan du arbetar med verktyget kan resultera i allvarliga personskador.
• Använd sakerhetsutrustning. Bär alltid skyddsglasögon. Sakerhetsutrustning som dammskyddsmask, halkfria sakerhetsskodon, skyddshjalm och horselskydd, beroende på arbetets art, minskar risken für personskador.
• Undvik att verktyget sätts igäng oavsiktligt. Kontrollera att strömbrytaren star i frän-läge innan nätkontakten sätts i eluttaget. Att bāra verktyget med fingret på strömbrytaren ellert att sätta i nätkontakten med strömbrytaren i till-läge kan leda till olvckor.
• Avlagsna justerverktyg eller nycklar innan maskinen startas. Nycklar som lammats kvarsittande i anslutting till nagon rorlig del av verktyget kan resultera i personskador.
• Sträck dig inte für langt. Stå alltid sækert och med god balans i alla situationer. Detta medger bättre kontroll av det elektriska verktyget i oförutsedda situationer.
• Bär lämpig klädsel. Bär inte lost ätsittande kläder eller smycken. Håll här, kläder och handskar borta frän det elektriska verktyget. Lõst ätsittande kläder, smycken och langt här kan fastn i rörliga delar.
• Om det finns anordninger for att ansluta dammutsugnings- och dammuppsamlingsutrustning, se till att dessa ar anslutna och anvands pa ratt satt. Anvandningen av sadan utrustning minskar med damm forknippade risker.

5.4 Användning och skötsel av elektriska verktyg

• Forcera inte verktyget. Använd det elektriska verktyg som böst motsvarar det arbete som sha utforas. Med ratt verktyg, som fär arbeta i den takt det ar avsett for, utförs arbetet bättre och säkrare.
• Använd inte elektriska verktyg om strömbrytaren inte fungerar. Ett elektriskt verktyg som inte kan kontrolleras med strömbrytaren ar farligt att anynda och mäste repareras.
• Dra nätkontakten ur eluttaget innan nagra inställninger av verktyget foretas, fore byte av arbetsverktyg, och daverktyget laggs at sidan. Dessa forebyggande sakerhetsatgarden forhindrar att verktyget oavsiktliq startas.
• Förvara elektriska verktyg som inte används utom räckhäll für barn. Låt inte personer som inte ar förtrogna med det elektriska verktyget eller som inte studerat dessa anvisningar använda verktyget. Elektriska verktyg kan vara farliga i händerna på oerfarna användare
• Underhäll omsorgsfullt det elektriska verktyget. Kontrollera att rörliga delar fungerar oklanderigt och inte kärvar, och att deinte har sprickor eller skador som kan inverka menligt på verktygets Funktion. Om verktyget har delar som ar skadade,Latch reparera det innan det ater används. Många olyckor orsakas av att man använder daltigt underhallna elektriska verktyq.
• Hall skärande verktyg skarpa och rena. Riktigt unterhällna skärverktyg med skarpa skärkanter ar mindre benägn att kärva eller fastna och lättare att bemästra.
• Använd det elektriska verktyget, dess tillbehör och arbetsverktyg, i överensstammelse med dessa anvisninger och på det sätt som avsets medenna speciella typ av verktyg, med beaktende av arbetsforhällandena och det arbete som ska utföras. Användningen av elektriska verktyg forandraändamål an de de ar avsedda for kan leda till olyckstillbud.

5.5 Service

Latendast kvalificerat facfolk reparera verktyget med anvandande av originalreservdilar. Detta for att garantera att verktygets sakerhetsstandards vidmakthalls.

6 EXTRA SÄKERHETSFÖRESKRIFTER

• Använd alltid skyddsglasögon.

Anvand inte verktyget i narheten av brandfarliga vatskor aller gaser.

• Använd ALDRIG verktyget med en kapskiva monterad (i stället für en sāgklinga).

• Kontrollera klingan regelbundet innan verktyget tas i bruk for att upptacka sma sprickor ell er skador. Byt omedelbart ut klingan om den har spruckit ell er skadam.

• Använd uteslutande sagg Klingor som har rekommenderats av tillverkaren och som uppyller EN847-1.

• Använd alltid de tillbehör som rekommenderas ienna handbok.

• Kontrollera att klingan ar vass och ren. Detta gör att sägen bullrarindre nar den används.

• Använd sāgklingor som ar slipade på rätt satt. Följ anvisingarna om den maximala hastigheten som anges på sāgklingan.

• Rengör axeln, flánsarna (fram För allt kontaktytorna) och sexkantsmuttern innan klingan monteras. Bristfällig montering kan leda till att sāgklingan vibrerar/slär erer att sāgklingan slinter.

• Sāga inte i metall som spikar och skruvar. Leta after och ta bort alla spikar, skruvar och andra främande foremål ur arbetsstycket innan du börjar arbeta.

• Ta bort skruvnycklar, avsagande stycken etc. fran bordet innan du slar paa strombrytaren.

• Använd ALDRIG handskar när du arbetar (handskar sca endast användas vid byte av skärverktygen).

Häll undan händerna frän sagbladets arbetsrikting.

• Stå ALDRIG och låt ALDRIG någon stå i sagglingans arbetsrikting.

• Lat sagen gå en liters stund innan den förs mot arbetsstycket. Var uppmärksam på vibrationer eller om sagglingan har slagit sig, det kan tyda på en bristfällig montering ull balansering av sagglingan.

• Verktyget fär inte användas till att sponta eller försänka.

• Byt bordsinsatsen Near den ar sliten.

• Justera ALDRIG nagot'nar verktyget ar igang. Dra stickkontakten ur uttaget innan du justerar verktyget.

• Använd en padrivare om det ar nödvändigt. Vid langsgaende sagning av smala arbetsstycken MÁSTE man använda en padrivare sa att händer och fingrar inte skakomma nara sagklingan.

Stall alltid tillbaka padrivaren pa sin plats nar du har anvant den.

Tänk särskilt på anvisingarna for att minska risiken for BAKSLAG. BAKSLAG ar en plötslig reaktion på en kländ, böjd eller)dålgit riktad sagklinga. BAKSLAG leder till att arbetsstystcket slungas tillbaka i riktning mot användaren. BAKSLAG KAN ORSAKA ALLVARLIGA PERSONSKADOR. Undvik BAKSLAG genom att se till att sagklingan ar vass, att den langsgäende gejden ar parallell med sagklingan, att spaltkniven och klingskyddet ar på sin plats och att de ar i gott skick, genom att inte släppa arbetstykket innan du har skjutit det helt och hallet forbi sagklingan och genom att inte saga stycken i langsgäende riktning som ar vridna eller sneda eller som inte har nàgon rät kant som kan ligga an mot den langsgäende gelejden.

• Utför inga arbeten på fri hand. Pá fri hand betyder att man använder händerna für att stödja eller styra arbetsstykct i stället für den langsgäende gezügen aller geringslådan.

• Böj dig ALDRIG ned over eller kring sagklingan. Ta ALDRIG tag i ett arbetstycke innan sagklingan stär helt stilla.

POWX075740DB SV

• Undvik att mata in arbetsstycket plotsligt erer snabbt. Mata in hards arbetsstycken sa langsamt som mojligt. Vik ellr vrid aldrig arbetstycket nar du matar det. Om sagklingan kor ellr klams fast vid inmatningen sca verktyget stangas av omedelbart. Drag ut stickkontakten ur vagguttaget. Ta bort det som har fastnat.
• Ta ALDRIG bort avsagande bitar och vidrör aldrig klingskyddet när sagg Klingan snurrar.
• Ta bort alla lõsa kvistar frän arbetsstyetck INNAN du börjar sāga.
• Hantera sladden varsamt sa att den inte skadas. Dra aldrig i sladden for att dra stickkontakten ur uttaget. Håll sladden undan frän varme, olja, vatten och vassa kanter.
• Vissa typ er damm som bildas vid arbeten innehaller kemikalier som kan orsaka cancer, missbildninger pa foster ell er andra aftlga skador. Nagra exempel pa sadana amnen ar:
  Bly i material med blyhaltiga farger
• Arsenik och krom frän kemiskt behandlat virke
  Hur stora riskerna ar vid exponering for dessa amnen beror pa hur ota du utfor den har typen av arbete
  Gör på foljande sätt für att begränsa exponeringen für dessa kemikalier: Arbeta i en välventilerad miljö och arbeta med godkänd skyddsutrustning som exemplVIS andningsskydd som ar specialkonstruerade for att filtrera ut mikroskopiska partiklar.
• Anslut verktyget till en dammuppsamlare när du sāgar.
• Skyddet kan lyftas upp nr du placerar arbetsstycket, eller for att underlätta vid underhällsverksamheter. Kontrollera att klingskyddet ar nere och att det vilar platt mot saggordet innan du ansluter verktyget till elnätet.

7 EXTRA SÄKERHETSFORESKRIFTER FÖR LASRAR

Varning! Laserstrålen har förmågan att Förorsaka allvarliga ögonskador. Titta eller stirra aldrig rakt in i laserstrålen.

Rikta aldrig laserstralen mot personer, varken direkt aller indirectvi reflekterande ytor.
- Den har lasern uppyller kraven for klass 2 enligt tillamplig standard. Enheten innehaller ingen serviceutrustning etc. Oppna inte inkapslingen oavsett vad orsaken skulle kunna vara. Om encheten skulle raka bl skadad, skall skadan repareras av auktoriserad verkstad.
Laserglasogon ger inget skydd mot direkt laserstralning.

8 MONTERING

Dra stickkontakten ur eluttaget innan du utfor justering eller underhall.

Använd inte geringssågen forrān den ar helt fardigmonterad och korrekt forberedd für användning i overensstammelse medenna bruksanvisning.

8.1 Montering av sidoanslag

• Skjut in de två styrstängerna i sidostöden och gör fast dem.
• Lossa skruven och passa in sidoanslag i positioneringshalen.
  Gor fast sidoanslag med skruven for att forhindra att de glider ur lage.

Snabbtvingen (11) kan monteras till hoger erler till vänster om anslaget. Skjutänden pasnabbtvingen i hålet pa anslaget och sakra med laskredet.

9 ANVÄNDNINGSANVISNINGAR

Vid transport av maskinen, skå saghuvudet vara LAST med lassprinten (17).

Dra ner saghuvudet till sitt nedersta lage och las det i sitt lagsta lage genom att dra ut, vrida och skjuta in lassprinten. På sa satt ar sagen sakert fastlåst.

Dra sagklingan framat och blockera den genom att dra at glidskenelasningen (21).

9.2 Damm och spanutsug

For en integrerad dammutsugning satt dammpasen (18) på spanutkastet.

För yttre damm, kan en dammsugarslang användas.

Dammpäsenhindrarendastatt dammetflygeromkring!Denär konstruerad foratt halla nere dammspridningen.

9.3 Fastspanning av arbetsstychet

Se till att arbetsstycket inte kan slungas ivag. Snabbtvingen (11) ard det perfekta tillbehoret for att undvika detta.

Tryck arbetsstycket mot anslaget (4) och mot tvingens stopp.
- Dra Åt snabbtvingens lásvred (11) medurs for att góra fast arbetsstycket.

9.4 Horisontell geringsvinkel

Den horisontella geringsvinkel kan stallas in mellan -45^ till +45^ . Skalan for horisontell geringsvinkel visar den aktuella inställingen i grader.

• Lossa lasspaken for vridbord (7).
  Vrid sagbordet (9) tills onskad vinkel (till hoger ell er till vander). Den installda vinkel kan lasas av pa den graderade skalan.
• Dra at lasspaken for vridbord (7) medurs.

9.5 Installing av kapvinkel (Fig. 1)

• Ställ saghuvudet i sitt lagsta lage och las det med lassprinten.
• Hall en vinkelhake (90^) mot anslaget och sagklingan. Sagglingan maste vara exakt dikt mot vinkelhaken. Om detta inte skulle vara fallet, kan vinkeln andras genom att man lossar lasmattern och justerar med justerskruvarna tills vinkeln mellan sagglingan och vridbordet ar exakt 90^
• For att gora detta, anvand den medfoljande nyckeln for att lossa skruvarna. Glom inte att dra at skruvarna after justeringen

9.6 Dubbel snedsagning (Fig. 2)

Geringssagen kan anvandas for snedsagning till vander ster erler hoger i en vinkel pa 45^ till -45^

• Lyft maskinhuvudet till sitt oversta lage.
• Lossa vridbordet genom att lossa lasspaken for vridbord (7).
• Ställ in vridbordet med hjälp av dess handtag till önskad winkel.
• Dra at lasspaken for vridbord (7) ingen for att fixera vridbordet i det instalda laget.
• Lossa lasspaken (20) och lassprinten (26) für vinkelinställning, häll i handtaget (13) och luta maskinhuvudet at vänster eller höger, till önskad vinkel enlicht skalan (19).
• Dra Åt spaken (20), lassprinten (26) och utför sängingen.

9.7 Lásning av glidskenan

• För att lossa eller lasa glidskenan (12), vrid glidskenans lasyred (21) moturs resp. medurs

9.8 Djupstopp

När man inte helt vill sägaigenom arbetsstycket, kan djupstoppsbulten stallas in for att kontrollera saggjupet.

Endast den främre bulten fär justeras. Den bakre bulten har till Funktion att hindra sagklingan fran att saga igenom arbetsbordet vid normal sängning. Vidrör inte den bakre bulten.

• Set till att lassprinten ar lossad.
  Respp saghuvudet.
• Skjut djupstoppet at vänster for att ställa in djupstoppet.
• Dra sāghuvudet nedāt für att kontrollera den aktuella inställningen av sāqdjupet.
• För att äandra inställingen, lossa Först den räfflade muttern på djupstoppsbulten. Vrid djupstoppsbulten medurs För att minska sāgdjupet och moturs För att öka sāgdjupet. Dra at djupstoppsmuttern after inställingen.
• Vid behov, skjut djupstoppet at Höger für att tillfälligt koppla ur det.

För din egen sakerhet bör du använda bada händerna när du startup och stänger av maskinen.

• Anslut sagen till ett eluttag.
  For att starta maskinen tryck samtidigt pa strombrytaren (14) och lasknappen (24).
  Forattstangaavaskinen,slappuppströmbrytaren(14).
  Viktigt! Placera det material som sca sags plant pa maskinens yta och gör fast med fastspanningsdonet (11) sa att materialet inte kan rora sig under kapingen.
• After det att sagen startats, vanta tills sagklingan (2) uppnatt sitt maximala varvtil.
  Tryck lossningsspaken (15) i sidled och utöva med hjälp av handtaget (13) ett konstant och lätt tryck nedät for att Föra maskinhuvudet genom arbetsstycket.
• När kapningen ar avslutad, äterfor maskinen till dess övre viloläge och släpp upp strömbrytaren.

Varning! En Återforingsfjäder fär maskinhuvudet att automatiskt röra sig uppät då kapningen ar avslutad. Slapp inte handtaget (13) sö snart kapningen ar avslutad utan häll i maskinhuvudet och låt det gå upp sakta.

9.10 Laser

Lasern slas P' och AV med strombrytaren (29).
Lasern (22) riktar en stråle på arbetsstycket.
- Extremt exakt sāgning kan gōras med användning av lasern.

9.11 Dammpase

For att fasta dammpasen (18), montera den pa dammutsugsadaptern. Dammpasen bortommas nar den ar ungefjar halvfull.

9.12 Sågning

Se till att sagklingan inte kör fast under sängingen. Det kan orsaka skador på motorn och att den kan brinna. Om sagglingan skulle fastna, dra omedelbart stickkontakten ur eluttaget for att Förhindra att motorn tar skada.

• Spann fast arbetsstycket ordentligt.
• Ställ in önskad horisontell geringsvinkel och önskad vertikal geringsvinkel.
  Starta maskinen.
• For sakta verktyqsmen (13) nedat.
• För länge arbetsstycken bör glidskenan användas. För att kunna góra detta, lossa lásvedet.

Saga igenom arbetsstvcket.
- Stäng av maskinen.
Vanta tills sagklingan stannat helt och hallet innan arbetsstycket avlagsnas.

9.13 Sägning av speciella arbetsstycken

Svängda eller rundarabetsstycken maste goras fast sa att de inte kan glida at sidan. Se till att det inte finns nagot spelrum mellan arbetsstcket och anslaget (4)ller sagsbordet (5).

9.14 Byte av sagklinga (Fig. 3)

Dra stickkontakten ur eluttaget innan nagot arbete pa sagklingan paborjas.

Vänta en stund med att ta i sāgklingan. Den kan vara mycket het.

Sagklingans tander ar mycket vassa.

• Sväng maskinhuvudet uppåt.
• Lossa skruven på bordsinsatsen (A), men ta inte bort skruven.
  Lyft och häll upp det undre klingskyddet for att komma at den gangade Klingbulten.
• Hällinne spindellåsknappen (2) med ena handen och placera insexnyckeln på klingbulten med den andra handen. Spindellåset (24) greppar after högst att varvs rotation av spindeln.
• Lossa därefter klingbulten genom att vrida insexyckeln medurs.
• Lossa klingbulten helt och ta bort den yttre flänsen.
  Ta av sagklingan (2) fran den inre flansen genom att dra den nedat.
• Rengör noggrant klingbulten, vyterfläsen och innerfläsen.
• Montera och gör fast den nya sagg Klingan (2) i omvänd ordning mot oyan.
  Viktigt! Tänderna sca peka i sagglingans (2) rotationsriktning, och överensstämma med pilens riktning på klingskyddet.
• Kontrollera att alla sakerhetsanordninger ar korrekt monterade och i gott skick innan du börjar arbeta med sagen ingen. Viktigt! Varje gang du byter sagklinga sca du kontrollera att den loper fritt i bordinsatsen (8) i bade vinkelrat och 45^ vinkelinställning.

Vid byte av sagklinga, kan glidskenan dras at med lasvredet (20).

10 RENGÖRING OCH UNDERHÄLL

Innan nagot arbete utfors pa ustrustningen,cka stickkontakten dras ur eluttaget.

10.1 Rengöring

• Bengör maskinhöliet regelbundet med en miuk trasa, helst after varie anyändning.
  Vid svár nedsmutsning kan du fukta trasan latt med tvålvatten.
• Använd aldrig losningsmedel, t.ex. bensin, alcohol, ammoniaklösning etc. Dessa kan skada maskinens plastdelar.

Se till att inget vatten kan komma in i maskinen!

10.2 Natsladd

Om natsladden (eller stickkontakten) skadas, maste de bytas ut. Byte av natsladd farr endast ske genom kvalificerat fackfolk (auktoriserad elektriker).

11 TEKNISKA DATA

Märkspänning	220-240V ~ 50 Hz
Effekt	2200 W (S6 25%)
Obelastad hastighet	5000 v/min
Skyddsklass	II
Sågklingans dimensioner	254 mm x 30 mm x 3,0 mm

12 SAGKAPACITET

Sågbordets vinkel	Såghuvudets lutningsvinkel	Höjd x bredd (mm)
90°	90°	90 x 310 mm
45°	90°	90 x 215 mm
90°	45°	38 x 310 mm (vänster)
90°	45°	38 x 310 mm (höger)
45°	45°	38 x 215 mm (vänster)
45°	45°	38 x 215 mm (höger)

13 BULLER

Bulleremissionsvarden uppmatta enligt tillamplig standard. (K = 3)

Ljudtrycksnivå LpA	95 dB(A)
Ljudeffektnivå LwA	108 dB(A)

OBS! Bär hörskyydd nár ljudtrycket overstiger 85 dB(A).

14 FÖRVARING

• Färe forvaring, rengör grundligt hela maskinen och alla tillbehör.
• Maskinen skä Förvaras utom räckhäll for barn, i en stadig och saker position, i en torr och tempererad omgivning, vid varken for hog eller for låg temperatur.
• Skydda apparaten mot direkt ljus. Forvara den om möjligt i mörker.
  Inneslut inte apparaten i pasar av nylon aftersom fukt latt ansamlas i dessa.

15 FELSÖKNING

PROBLEM	ORSAK	ÄTGÄRD
Motorn fungerar inte.	Maskinen fär inte ström.	Kontrollera strömförsörjningen och nätkabeln.
	Motorn überbelastad eller overhettad.	Låt maskinen,gå på tomgang ca 2 minutesforall att svalna.
Kraftiga vibrationer.	Skruvar har lossnat eller delar sitterlös.	Dra øt alla skruvar.
	Geringssågen ør inte riktigt monterad.	Kontrollera att geringssågen ør korrekt monterad.
	Arbetsstycket har inte ordentligt stød.	Gör fast arbetsstycket.

16 GARANTI

• Produkten garanteras for en 36 manaders period gallande fran den forste anvandarens inkopsdatum.
• Garantin tacker alla material- och tillverkningsfel med undantag for batterier och laddare. Den omfattar inte heller: defekter uppkomna pa normala forslitningsdeler sasom kullager, borstar, kablar, stickkontakter erler tillbehör som borrar, bits, sagklingor etc.; vidare skador aller defekter som uppkommit genom vanvård, olyckor erler vidtagna Förändringar avprodukten; ej heller kostnader for transport.
• Skador och/eller defekter som uppkommen på grund av felaktig användning av verktyget omfattas inte av garantibestammlserna.
• Vi fransager oss allt ansvar for eventuell kroppsskada som uppstatt pgraund av felaktig anvandning av verktyget.
• Reparationer fár endast utföras av en auktoriserad serviceverkstad for Powerplus verktyg.
• Ytterligare information kan erhállas per Telefon på nummer 0032-3-292 92 90.
  Eventuella transportkostnader skull betalas av kunden, om inte annat har avatalats skriftligen.
• Likaledes kan inga garantiansprak stallas om skadan pa apparaten uppkommit som en folid ay asidosatt underhall er overbelastning.
• Absolut undantagna fran garantin ar skador uppkomna genom vatska som trangt in, overdrivet utsattande for damm, medveten skada (avsiktlig erer genom grov vardsloshet), olamplig anvandning (anvandning for andamal for vilka apparaten inte lampar sig), okunnig anvandning (t.ex. utan att respektera i denna bruksanvisining givna anvisningar), osakkunng montering, blixtnedslag, felaktig natspanning. Denna upprakning gor inte ansprak pa att vara fullstandiq.
• Godkända garantiansprák kan inte medföra Förlangning av garantiperioden eller paböriande av en ny garantiperiod i den handelse apparaten ersatts med en ny.
  Apparat ell er delar som byttts ut under garantin, blir darrigenom Varo NV:s egendom.
  Vi forbehaller oss ratten att avvisa alla garantiansokninger dar inkopet inte kan bestyrkas ell er om det star klart att produit inte underhallits pa ratt satt (rena ventilationsspringor, kolborstarna regelbundet servade...)
• Inköpskyittot måste sparas som bevis För inköpsdatum.
• Verktyget, som inte fär ha tagits isär, mäste returneras till äterförsäljaren i acceptabelt rengjort skick i sin ursprungliga formplastforpackning (om tillämpligt fürprodukten) tillsammans med inköpsbeviset.

17 MILJÖHÄNSYN

När utrustningen after langvarigt bruk tjänat ut och behöver ersattas, fär den inte slängas med hushållssoporna, utan skä deponeras paett miljomässigt sakert sätt.

Avfall harrorande fran elektrisk utrustning fär inte slängas med hushaillssoporna.

Lämna elektrisk och elektronisk utrustning på avsedda uppsamplingsplatser for

Produkt: Dubbel geringsag med glidskena

Varumärke: POWERplus

Modell:POWX075740DB

överensstämmer med väsentliga krav och andra relevanta bestämmelser i tillämpliga europeiska direktiv, baserat på tillämpningen av europeiska harmoniserade standarder. Varje ej godkänd ändering av apparaten görenna deklaration ogiltig.

Europeiska direktiv (inklusive, i tillampliga fall, andringar till dessa, fram tillagen for undertechnandet):

2011/65/EU

2006/42/EC

2014/30/EU

Europeiska harmoniserade standarder (inklusive, i tillampliga fall, andringar till dessa, fram till dagen for undertecknandet):

EN62841-1:2015

EN62841-3-9:2015

ENIEC55014-1:2021

ENIEC55014-2:2021

ENIEC61000-3-2:2019

EN61000-3-3:2013

Ansvarig für den tekniska dokumentationen: Philippe Vankerkhove, VARO - Vic. Van Rompuy N.V.

Undertechnad agerar pauppdrag av foretagets VD,

Philippe Vankerkhove

Tillampningsansvarig -Registrarings- och regelfragor

Kaubamärk: POWERplus

Madel:POWX075740DB
