NÁVOD NA OBSLUHU MT 55 cc Mafell

5.9 Činnosti s diamantovým pílovým kotúčom vo vláknocementových paneloch

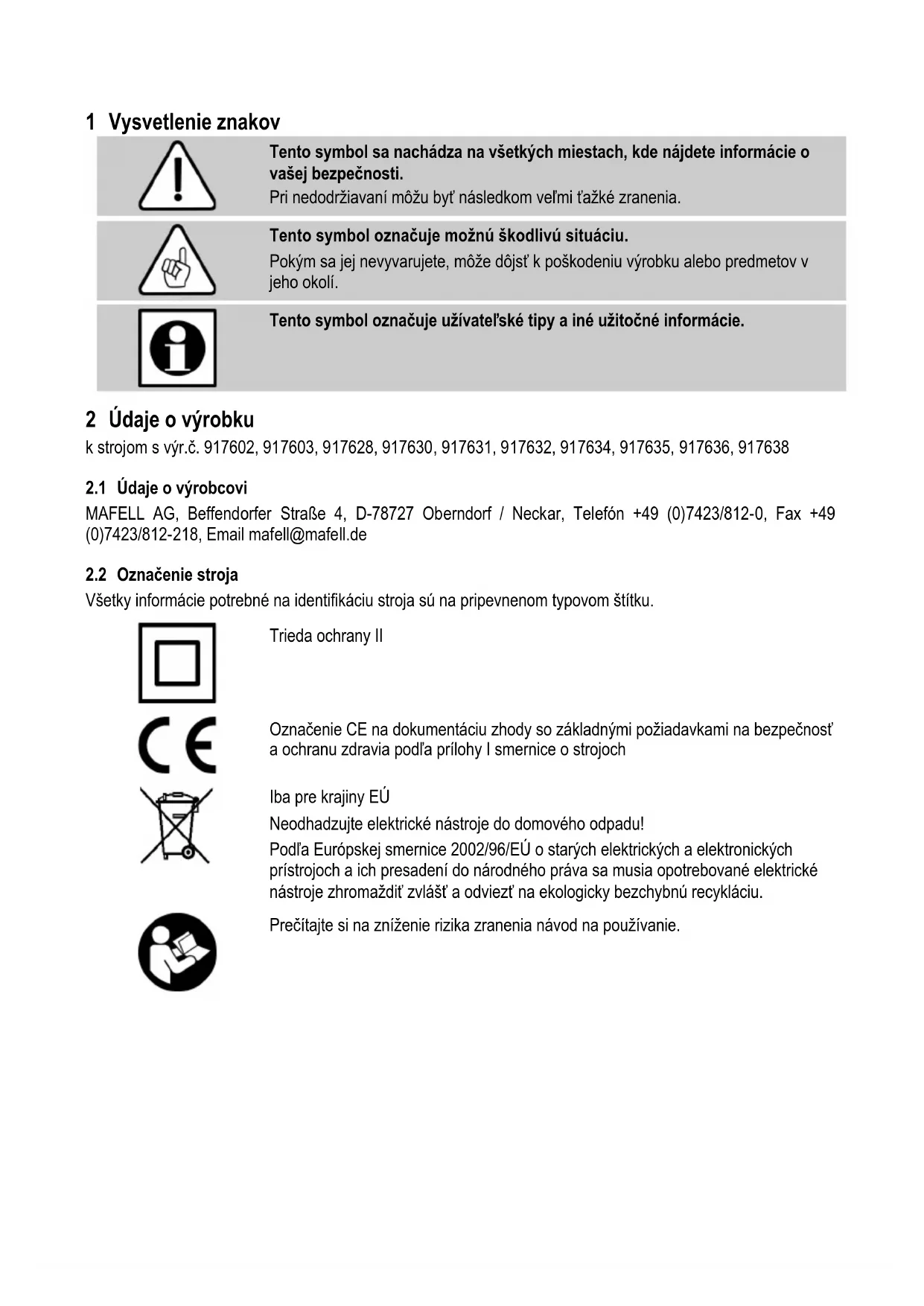

Tento symbol sa nachádza na všetkých miestach, kde nájdete informácie o vašej bezpečnosti. Pri nedodržiavaní môžu byť následkom veľmi ťažké zranenia.

Tento symbol označuje možnú škodlivú situáciu. Pokým sa jej nevyvarujete, môže dôjsť k poškodeniu výrobku alebo predmetov v jeho okolí.

Tento symbol označuje užívateľské tipy a iné užitočné informácie. 2 Údaje o výrobku k strojom s výr.č. 917602, 917603, 917628, 917630, 917631, 917632, 917634, 917635, 917636, 917638

Všetky informácie potrebné na identifikáciu stroja sú na pripevnenom typovom štítku.

Označenie CE na dokumentáciu zhody so základnými požiadavkami na bezpečnosť a ochranu zdravia podľa prílohy I smernice o strojoch

Iba pre krajiny EÚ Neodhadzujte elektrické nástroje do domového odpadu! Podľa Európskej smernice 2002/96/EÚ o starých elektrických a elektronických prístrojoch a ich presadení do národného práva sa musia opotrebované elektrické nástroje zhromaždiť zvlášť a odviezť na ekologicky bezchybnú recykláciu.

Prečítajte si na zníženie rizika zranenia návod na používanie.2.3 Technické údaje Prevádzkové napätie

57 mm Otočný agregát píly

162/149 mm Základná hrúbka telesa pílového kotúča

1,2 mm Rezná šírka nástroja

35 mm Hmotnosť bez sieťového kábla, bez paralelnej zarážky 4,5 kg Rozmery (Š x D x V)

Uvedené emisie hluku boli namerané podľa noriem EN 62841-1 und EN 62841-2-5 a dajú sa použiť na porovnanie elektrického náradia s iným náradím a na predbežné posúdenie zaťaženia.

Nebezpečenstvo Emisie hluku sa môžu pri skutočnom používaní elektrického náradia líšiť od uvedených hodnôt v závislosti od spôsobu, akým sa elektrický nástroj používa, hlavne od toho, aký typ obrobku sa obrába. Noste preto ochranu sluchu, aj keď beží elektrický nástroj bez preťaženia!

2.4.1 Údaje o emisiách hluku

Emisie hluku zistené podľa normy EN 62841-1 a EN 62841-2-5 sú: Hladina akustického tlaku

Meranie hluku bolo realizované štandardne dodávaným listom píly.

2.4.2 Údaje o vibrácii

Typické vibrácie pôsobiace na ruky a ramená stanovené podľa EN 62841 sú menšie ako 2,5 m/s

Nebezpečenstvo Tieto zariadenia sú nevyhnutné pre bezpečnú prevádzku stroja a nesmú sa odstraňovať alebo vypojiť z funkcie. Pred spustením do prevádzky skontrolujte funkčnosť a možné poškodenie bezpečnostných zariadení. Nepoužívajte stroj s chýbajúcimi alebo neúčinnými bezpečnostnými zariadeniami. Stroj je vybavený nasledujúcimi bezpečnostnými zariadeniami: - Ochranný kryt - Veľká základná doska - Rukoväte - Spínacie zariadenie a brzda - Odsávacie hrdlo

2.7 Používanie podľa predpisov

Ponorná píla je vhodná len na pozdĺžne a šikmé rezanie masívneho dreva. Spracovať možno aj dosky, ako sú drevotrieskové dosky, latovky a dosky MDF. Možné je aj použitie drevovláknitých izolačných materiálov. Používajte iba pílové listy schválené spoločnosťou Mafell podľa EN 847-1 v uvedenom rozsahu ø. V spojení s diamantovým listom píly môžete rezať aj vláknocementové panely. Iné používanie, ako je uvedené vyššie, je zakázané. Výrobca nezodpovedá za škody, ktoré boli spôsobené iným použitím. Aby ste mohli používať stroj podľa predpisov, dodržiavajte prevádzkové, údržbárske a opravárenské podmienky predpísané spoločnosťou Mafell.

Nebezpečenstvo Pri používaní podľa predpisov a napriek dodržiavaniu bezpečnostných predpisov pretrvávajú zvyškové riziká spôsobené používaním podľa predpisov, ktoré môžu viesť k zdravotným následkom. - Dotýkanie sa dielov pílového listu, ktoré vyčnievajú pod obrobkom, pri rezaní. - Dotýkanie sa otočných dielov z bočnej strany: Pílový list, upevňovacia príruba a skrutka s prírubou. - Spätný náraz stroja pri zaseknutí v obrobku. - Zlomenie a vyhodenie pílového listu alebo dielov pílového listu. - Dotýkanie sa dielov pod napätím pri otvorenom puzdre a sieťovej zástrčke, ktorá nie je vytiahnutá. - Negatívne dopady na sluch pri dlhodobej práci bez ochrany sluchu. - Emisie škodlivého dreveného prachu pri dlhodobej prevádzke bez odsávania. 3 Bezpečnostné pokyny Nebezpečenstvo Dodržiavajte neustále nasledujúce bezpečnostné pokyny a bezpečnostné predpisy platné v príslušnej krajine používania! Prečítajte si tiež bezpečnostné pokyny v priloženej brožúre "Bezpečnostné pokyny". Všeobecné pokyny: - Deti a mládež nemôžu obsluhovať stroj. Výnimkou z toho sú mladí ľudia pod dohľadom špecialistu za účelom ich vyškolenia. - Nikdy nepracujte bez ochranných zariadení predpísaných pre príslušnú prevádzku a nemeňte na stroji nič, čo by mohlo negatívne ovplyvniť bezpečnosť.- Pri používaní stroja v exteriéri sa odporúča použiť ochranný spínač chybného prúdu. - Poškodené káble alebo zástrčky sa musia ihneď vymeniť. Výmenu môže vykonať iba firma Mafell alebo autorizovaná servisná dielňa firmy MAFELL, aby sa predišlo bezpečnostným rizikám. - Zabráňte ostrým zalomeniam kábla. Najmä pri preprave a uskladnení stroja nesmiete omotať kábel okolo stroja. Používať sa nesmú: - Prasknuté pílové listy a podobné listy, ktoré zmenili svoj tvar. - Pílové listy vyrobené z vysoko legovanej rýchloreznej ocele (pílové listy HSS). - Tupé pílové listy z dôvodu príliš vysokého zaťaženia motora. - Pílové listy, ktoré nie sú vhodné pre počet otáčok pílového listu vo voľnobehu. Pokyny k používaniu osobnej ochrannej výbavy: - Noste pri činnostiach vždy ochranu sluchu. - Noste pri činnostiach vždy rúško. - Noste pri činnostiach vždy ochranné okuliare. Pokyny pre prevádzku: Pílenie

- Nesiahajte rukami do oblasti rezu a na pílový list. Svojou druhou rukou uchopte prídavnú rukoväť alebo teleso motora. Pokiaľ obe ruky držia pílu, nemôžu byť zranené kotúčom píly. - Nesiahajte pod obrobok. Ochranný kryt vás nedokáže ochrániť pred kotúčom píly pod obrobkom. - Prispôsobte hĺbku rezu hrúbke obrobku. Pod obrobkom by mala byť vidieť menej ako celá výška zubov. - Nikdy nedržte obrobok, ktorý sa má píliť, v ruke alebo preložený cez nohu. Zabezpečte obrobok na stabilnom upevnení. Je dôležité, aby ste riadne upevnili obrobok, aby sa výrazne znížilo riziko fyzického kontaktu, zaseknutia čepele alebo straty kontroly. - Držte elektrický nástroj za izolované rukoväte, keď vykonávate činnosti, pri ktorých môže zasiahnuť používaný nástroj skryté prúdové rozvody alebo spojovacie rozvody. Kontakt s vedením pod napätím spôsobí, že aj kovové časti elektrického nástroja budú pod napätím, čo bude to mať za následok úder elektrickým prúdom. - Pri pozdĺžnom rezaní používajte vždy zarážku alebo vodiacu lištu. Zlepšuje to presnosť rezu a znižuje možnosť zaseknutia pílového listu. - Vždy používajte pílové listy so správnou veľkosťou a vhodným montážnym otvorom (napríklad v tvare kosoštvorca alebo okrúhlom tvare). Pílové listy, ktoré sa nehodia k montážnym dielom stroja, bežia nerovnomerne a spôsobujú stratu kontroly. - Nikdy nepoužívajte poškodené alebo nesprávne podložky alebo skrutky pílového listu. Podložky a skrutky pílového listu sú špeciálne navrhnuté pre vašu pílu pre optimálny výkon a prevádzkovú spoľahlivosť. Spätný náraz - príčiny a príslušné bezpečnostné pokyny - Spätný náraz je náhla reakcia spôsobená zachytením, zaseknutím alebo nesprávnym nastavením pílového listu, ktorá spôsobí, že sa píla bez kontroly zdvihne a posunie von z obrobku smerom k obslužnému personálu. - Ak sa pílový list zachytí alebo zasekne v záreze píly, zablokuje sa a výkon motora tlačí pílu späť k obslužnému personálu. - Pokiaľ sa pílový list pri rezaní skrúti alebo vychýli, môžu sa zuby na zadnej hrane pílového listu zachytiť o povrch dreva, čo spôsobí vycúvanie kotúča zo zárezu a odskočenie píly smerom späť k obslužnému personálu. Spätný náraz je výsledkom nesprávneho alebo chybného používania píly. Dá sa mu zabrániť prijatím vhodných preventívnych opatrení, ako je popísané nižšie. - Držte pílu pevne oboma rukami a svoje ruky umiestnite tak, aby absorbovali sily spätného nárazu. Vždy sa držte bokom od pílového kotúča, nikdy nedávajte pílový list do jednej roviny s vaším telom. V prípade spätného nárazu môže kotúčová píla poskočiť dozadu, aleobsluhujúci personál môže kontrolovať sily spätného nárazu prijatím vhodných opatrení. - Pokiaľ sa pílový list zasekne alebo prestanete pracovať, vypnite pílu a držte ju pevne v materiáli, kým sa pílový list úplne nezastaví. Nikdy sa nepokúšajte odstrániť pílu z obrobku alebo ju ťahať dozadu, keď sa pílový list pohybuje, pretože môže dôjsť k spätnému nárazu. Zistite a odstráňte príčinu pre zaseknutie pílového listu. - Pri opätovnom spustení píly, ktorá je zaseknutá v obrobku, vycentrujte pílový list v záreze a skontrolujte, či nie sú zuby píly zachytené v obrobku. Pokiaľ sa pílový list zasekne, môže sa vysunúť z obrobku alebo spôsobiť spätný náraz pri opätovnom spustení píly. - Podoprite veľké dosky, aby ste znížili riziko spätného nárazu spôsobené zaseknutým listom píly. Veľké dosky sa môžu prehýbať pod vlastnou váhou. Dosky musia byť podopreté na oboch stranách, a to aj v blízkosti zárezu píly, ako aj na okraji. - Nepoužívajte tupé alebo poškodené pílové listy. Pílové listy s tupými alebo nesprávne nastavenými zubami spôsobujú zvýšené trenie, zaseknutie pílového listu a spätný náraz z dôvodu príliš úzkeho zárezu. - Pred pílením riadne utiahnite nastavenie hĺbky rezu a uhla rezu. Ak sa počas pílenia zmenia nastavenia, pílový list sa môže zaseknúť a môže tiež dôjsť k spätnému nárazu. - Buďte mimoriadne opatrní pri pílení do existujúcich stien alebo iných neviditeľných oblastí. Ponorený pílový list sa môže pri rezaní do skrytých predmetov zaseknúť a spôsobiť spätný náraz. Funkcia dolného ochranného krytu - Skontrolujte pred každým použitím, či sa uzatvára bez problémov dolný ochranný kryt. Nepoužívajte pílu, pokiaľ nie je voľne pohyblivý dolný ochranný kryt a nedokáže sa okamžite zavrieť. Nikdy neupevňujte ani nepriväzujte dolný ochranný kryt v otvorenej polohe. Pokiaľ by píla padla neúmyselne na podlahu, môže sa zohnúť dolný ochranný kryt. Otvorte ochranný kryt pomocou ťahacej páky a uistite sa, že sa voľne pohybuje a nedotýka ani pílového kotúča, ani iných dielov pri všetkých uhloch a hĺbkach rezu. - Skontrolujte funkčnosť pružiny pre dolný ochranný kryt. Pokiaľ dolný ochranný kryt a pružina nefungujú správne, nechajte vykonať pred použitím údržbu píly. Poškodené diely, lepkavé usadeniny alebo nahromadené triesky spôsobujú, že dolný ochranný kryt funguje s oneskorením. - Dolný ochranný kryt otvárajte manuálne iba pri špeciálnych rezoch, ako sú „ponorné a uhlové rezy“. Otvorte dolný ochranný kryt pomocou ťahacej páky a uvoľnite ho, akonáhle sa pílový list ponorí do obrobku. Pri všetkých iných činnostiach počas pílenia musí automaticky pracovať dolný ochranný kryt. - Neumiestňujte pílu na pracovný stôl alebo na podlahu bez toho, aby dolný ochranný kryt nezakrýval pílový list. Nechránený pílový list, ktorý dobieha, pohybuje pílou v opačnom smere ako je smer rezu a reže všetko, čo mu stojí v ceste. Dávajte pritom pozor na dobu dobehu pílového listu. Pokyny k údržbe a servisu: - Pravidelné čistenie stroja, hlavne nastavovacích zariadení a rozvodov, predstavuje dôležitý bezpečnostný faktor. - Môžu sa používať iba originálne náhradné diely a diely príslušenstva firmy MAFELL. V opačnom prípade nevzniká nárok na záruku a neexistuje zodpovednosť výrobcu. 4 Zmena výbavy / nastavenie

4.1 Sieťová prípojka

Pred spustením do prevádzky sa musíte ubezpečiť, že sieťové napätie zodpovedá prevádzkovému napätiu uvedenému na výrobnom štítku stroja.

4.2 Odsávanie triesok

Pri všetkých činnostiach, pri ktorých vzniká značné množstvo prachu, pripojte stroj k vhodnému externému saciemu zariadeniu. Rýchlosť vzduchu musí byť minimálne 20 m/s. Vnútorný priemer sacieho nátrubku 1 (obr. 1) je 35 mm.4.3 Voľba pílového listu Pokiaľ chcete dosiahnuť kvalitný rez, musíte použiť ostrý nástroj a vybrať si niektorý nástroj z nižšie uvedeného zoznamu podľa materiálu a použitia: Rezanie mäkkého a tvrdého dreva naprieč a pozdĺž vlákna: - Kruhový pílový list HM Ø 160 x 1,8 x 20 mm, 24 zubov Rezanie mäkkého a tvrdého dreva špeciálne pozdĺž vlákna: - Kruhový pílový list HM Ø 160 x 1,8 x 20 mm, 16 zubov Rezanie mäkkého a tvrdého dreva špeciálne naprieč vláknom: - Kruhový pílový list HM Ø 160 x 1,8 x 20 mm, 32 zubov - Kruhový pílový list HM Ø 162 x 1,8 x 20 mm, 48 zubov Rezanie mäkkého a tvrdého dreva špeciálne naprieč vláknom „jemné rezy“: - Kruhový pílový list HM Ø 160 x 1,8 x 20 mm, 56 zubov Rezanie laminátových dosiek: - Kruhový pílový list HM Ø 160 x 1,8 x 20 mm, 48 zubov Rezanie drevovláknitých izolačných materiálov: - Kruhový pílový list HM Ø 160 x 1,8 x 20 mm, 32 zubov Rezanie plastov (polystyrén): - Kruhový pílový list HM Ø 160 x 1,8 x 20 mm, 16 zubov Rezanie vláknocementových panelov: - Diamantový pílový list Ø 160 x 3,0 x 20 mm, 4 zuby

4.4 Výmena pílového listu

Nebezpečenstvo Pri všetkých údržbárskych činnostiach musíte vytiahnuť sieťovú zástrčku.

• Pre sklopenie krytu ochranného krytu 23 (obr. 3) nabok stlačte rukoväť 2 (obr. 4) a potiahnite blokovaciu páčku 3 smerom hore. Potiahnutím blokovacej páčky sa automaticky zablokuje hriadeľ píly a radiaca páka.

• Pomocou šesťhranného skrutkovača 4 (držiak obr.

2) uvoľnite skrutku príruby 5 (obr. 3) proti smeru

hodinových ručičiek. Odstráňte skrutku a tiež prednú upevňovaciu prírubu 6.

• Potom môžete pílový list vybrať tak, že ho zdvihnete dopredu.

• Upínacie príruby musia byť bez priľnavých dielov.

• Pri vkladaní pílového listu dávajte pozor na smer otáčania.

• Potom nasaďte upínaciu prírubu, skrutku príruby a riadne ju utiahnite otáčaním v smere hodinových ručičiek.

Tento návod na používanie musí byť k dispozícii všetkým osobám povereným obsluhou stroja, pričom treba venovať zvláštnu pozornosť kapitole „Bezpečnostné pokyny“.

5.2 Zapnutie a vypnutie

• Zapnutie: Najskôr odblokujte blokovanie zapnutia stlačením aretačnej páčky 7 (obr. 4). Potom stlačte pri stlačenej blokovacej páčke spínaciu páku 8. Keďže ide o spínač bez aretácie, stroj bude bežať len dovtedy, kým bude táto spínacia páka stlačená. Integrovaná elektronika zaisťuje pri zapnutí plynulé zrýchlenie a upravuje pri zaťažení otáčky na fixne nastavenú hodnotu. Okrem toho reguluje táto elektronika spätne motor v prípade preťaženia, to znamená, že sa pílový list zastaví. Potom vypnite stroj. Potom opäť zapnite stroj a píľte ďalej so zníženou rýchlosťou posunu vpred. Prehrievanie stroja vedie k rýchlejšiemu vypnutiu spôsobenému preťažením. Pomocou nastavovacieho kolieska 9 (obr. 2) môžete nastaviť otáčky pílového listu medzi 3600 a 6250 ot./min

.Stupeň Počet otáčok min

• Vypnúť: Pre vypnutie musíte uvoľniť spínaciu páčku 8. Prostredníctvom integrovanej automatickej brzdy sa obmedzí dobu vysunutia pílového listu na cca 5 s. Zablokovanie zapnutia sa opäť automaticky aktivuje a zabezpečuje ručnú kotúčovú pílu proti neúmyselnému zapnutiu.

5.3 Nastavenie hĺbky rezu

Hĺbka rezu sa dá nastaviť od 0 do 57 mm v krokoch po 1 mm. Postupujte pritom nasledujúcim spôsobom:

• Prestavte indikátor 10 (obr. 4) otáčaním do hornej alebo dolnej polohy podľa toho, či pracujete s vodiacou lištou alebo bez nej.

• Hĺbku rezu nastavte pomocou hĺbkového dorazu 11 podľa stupnice. Doraz má zarážku 1 mm.

• Na nastavenie dočasných rozmerov môžete použiť šesťhranný skrutkovač 4 (držiak, obr. 2) na otočenie valcovej skrutky 12 (obr. 4). Jedna otáčka zodpovedá zmene hĺbky rezu o 1 mm.

Hĺbku rezu nastavte vždy o cca 2 až 5 mm väčšiu ako je hrúbka rezaného materiálu.

5.4 Nastavenie pre šikmé rezy

Agregát píly sa dá nastaviť na ľubovoľný uhol pre šikmé rezy od 0° do 45°.

• Uvoľnite krídlovú skrutku 13 (obr. 4).

• Nastavte uhol podľa stupnice na otočnom segmente.

• Potom riadne utiahnite krídlovú skrutku 13. Okrem toho sa dá otočiť stroj na -1° alebo 48°.

Nebezpečenstvo Riziko spätného nárazu pri ponorných rezoch! Pred ponorením umiestnite stroj zadnou hranou základnej dosky k dorazu, ktorý je pripevnený k obrobku. Pri použití vodiacej lišty (voliteľné príslušenstvo) musíte na vodiacu lištu pripevniť zarážku, ktorá je k dispozícii ako voliteľné príslušenstvo. Pri ponorení držte stroj pevne za rukoväť a posuňte ho mierne dopredu!

• Značky16 (obr. 1) na dolnom ochrannom kryte a na posunovači slúžia ako orientácia pre oblasť rezu úplne ponoreného pílového listu pri použití vodiacej koľaje (zvláštne príslušenstvo).

5.6 Pílenie podľa nárysu

Základná doska má sledovací indikátor rysovania 17 (obr. 1), pre rovné rezy, ako aj šikmé rezy. Táto narysovaná hrana zodpovedá vnútornej strane pílového kotúča.

• Zaistite obrobok proti posunu a umiestnite podpery obrobku tak, aby pílový kotúč voľne prechádzal pod obrobkom.• Uchopte stroj za rukoväť a položte ho na obrobok prednou časťou základnej dosky.

• Zapnite ponornú pílu (pozri kapitolu 5.2). Ponorte pílu do nastavenej hĺbky rezu a posúvajte stroj rovnomerne v smere rezu.

• Po skončení rezania vypnite pílu uvoľnením spínacej páky 8 (obr. 4). Otočte agregát píly späť do hornej zablokovanej polohy.

5.7 Pílenie s paralelnou zarážkou

Paralelná zarážka 18 (obr. 1) sa používa na pílenie rovnobežne s existujúcou hranou. Doraz môže byť namontovaný na stroji vpravo alebo vľavo. Plocha rezu je cca 140 mm na pravej strane a cca 295 mm na ľavej strane.

• Šírku rezu môžete nastaviť po uvoľnení krídlových skrutiek 19 (obr. 2) príslušným posunom dorazu a následným riadnym dotiahnutím krídlových skrutiek. Okrem toho sa dá paralelná zarážka použiť jednoduchým otočením (vodiaca plocha pre hranu obrobku smeruje nahor) aj ako dvojitá podpera pre lepšie vedenie ponornej píly. Potom sa dá viesť stroj pozdĺž koľaje pripevnenej k obrobku.

5.8 Predrezávanie pomocou vodiacej lišty

(špeciálne príslušenstvo) Pri panelových materiáloch dosiahnete čistý rez, pokiaľ vykonáte predrezanie. Používajte vhodný pílový list (pozri kapitolu 4.3). Aby ste sa zabránili roztrhnutiu povrchu, postupujte nasledujúcim spôsobom:

• Upevnite vodiacu koľaj na obrobok.

• Otočte západku 20 (obr. 2) v smere hodinových ručičiek až na doraz. Hĺbka predrezania je teraz nastavená na cca 3 mm.

• Umiestnite stroj vodiacou drážkou na vodiacu koľaj.

• Nastavte hĺbku rezu - rešpektujte hrúbku vodiacej koľaje (pozri kapitolu 5.3).

• Dosku musíte predrezať. Otočte západku 20 (obr.

5.9 Činnosti s diamantovým pílovým kotúčom vo

vláknocementových paneloch (špeciálne príslušenstvo) Postupujte pritom nasledujúcim spôsobom:

• Používajte vhodný pílový list (pozri kapitolu 4.3).

• Vymeňte pílový list (pozri kapitolu 4.4).

Diamantový pílový list bol vyvinutý pre vláknocementové panely. Zuby osadené diamantovým hrotom sú citlivejšie ako zuby pílového listu HM. Preto pracujte s jednou vodiacou koľajou.

5.10 Činnosti s vodiacimi koľajami

• Na dosiahnutie presnejšieho vedenia nastavte vôľu rozvodu pomocou dvoch nastavovacích koliesok 21 (obr. 2 a 4). Ponorná píla môže pracovať s vodiacimi lištami, ktoré sú k dispozícii ako zvláštne príslušenstvo. Okrem toho sa dajú použiť aj niektoré koľaje dostupné na trhu.

• K tomu musíte uvoľniť skrutky a vybrať vložku 24 (obr. 2).

5.11 Činnosti s indikátorom polohy MT-PA

Piktogramy k tomu pozri strana 4. 6 Údržba a opravy Nebezpečenstvo Pri všetkých údržbárskych činnostiach musíte vytiahnuť sieťovú zástrčku. Stroje MAFELL sú skonštruované tak, aby boli nenáročné na údržbu. Použité guľkové ložiská sú namazané na celú dobu životnosti. Po dlhšej prevádzkovej dobe odporúčame odovzdať stroj na kontrolu autorizovanej servisnej dielni firmy MAFELL. Na všetky mazacie miesta používajte iba náš špeciálny tuk, objednávka č.049040 (1 kg plechovka).6.1 Uskladnenie Pokiaľ sa stroj dlhšiu dobu nepoužíval, musíte ho starostlivo vyčistiť. Nastriekajte lesklé kovové diely antikoróznym prostriedkom. 7 Odstraňovanie porúch

Nebezpečenstvo Zisťovanie príčin vzniknutých porúch a ich odstraňovanie si vždy vyžaduje zvýšenú pozornosť a opatrnosť. Predtým vytiahnite sieťovú zástrčku! V nasledujúcej časti sú uvedené niektoré z najbežnejších porúch a ich príčiny. V prípade ďalších porúch kontaktujte svojho predajcu alebo priamo zákaznícky servis firmy MAFELL. Porucha Príčina Odstránenie Stroj sa nedá zapnúť K dispozícii žiadne alebo len príliš nízke napätie Nechajte skontrolovať napájanie napätím elektrikárom Defektná sieťová poistka Nechajte vymeniť poistku elektrikárovi Opotrebené uhlíkové kefky Odvezte stroj do servisnej dielne firmy MAFELL Stroj sa zastavuje počas rezania Výpadok siete Sieťové predradené poistky nechajte skontrolovať elektrikárom Preťaženie stroja Znížte rýchlosť posunu vpred alebo nechajte vychladnúť stroj Opotrebené uhlíkové kefky Odvezte stroj do servisnej dielne firmy MAFELL Pílový list sa zasekáva pri posune stroja vpred Príliš veľký posun vpred Znížiť rýchlosť posunu vpred Tupý pílový list Okamžite uvoľniť spínač. Odstrániť stroj z obrobku a vymeniť pílový list Pnutie v obrobku Zvýšená opatrnosť pri pílení, zvyšuje sa riziko spätného nárazu. Nesprávne vedenie stroja (napr. pri hands-free navádzaní) Použiť paralelnú zarážku Nerovný povrch obrobku Vyrovnať plochu Pílový list vibruje v obrobku Pílový list nie je správne nastavený Dotiahnuť pílový list Obrobok nie je upevnený Upevniť obrobok svorkami Pílový list sa zastavil - motor sa otáča ďalej Pílový list nie je správne upevnený Dotiahnuť pílový listPorucha Príčina Odstránenie Vypálené značky na rozhraniach Nevhodný alebo tupý pílový list pre pracovný krok Vymeniť pílový list Zapchaté vyhadzovanie triesok Drevo príliš vlhké Vyčistiť vyhadzovanie triesok Dlhotrvajúce rezanie bez odsávania Pripojiť stroj k externému odsávaniu, napr. malému odstraňovaču prachu

8 Zvláštne príslušenstvo - Pílový list - HM ø 160 x 1,8 x 20, 16 zubov (pozdĺžny rez) Objednávka č. 092539

Pílový list - DIA ø 160 x 3,0 x 20, 4 zuby Objednávka č. 092474 - Vodiaca koľaj F 80, 800 mm dlhá Objednávka č. 204380 - Vodiaca koľaj F 110, 1100 mm dlhá Objednávka č. 204381

Vodiaca koľaj F 160, 1600 mm dlhá Objednávka č. 204365 - Vodiaca koľaj F 210, 2100 mm dlhá Objednávka č. 204382 - Vodiaca koľaj F 310, 3100 mm dlhá Objednávka č. 204383

Spojovací kus F-VS Objednávka č. 204363 - Súprava tašiek na koľaje F80/160 s uhlovým dorazom zložená z: F80 + F160 + konektor + uhlový doraz + 2 skrutkové svorky + taška na koľaje Objednávka č. 204749

Súprava tašiek na koľaje F160/160 zložená z: 2 x F160 + konektor + 2 skrutkové svorky + taška na koľaje Objednávka č. 204805 - Zastavenie spätného nárazu F-RS Objednávka č. 202867

Sací a upínací systém Aerofix F-AF 1 zložený z: 1,3 m lišta, adaptér pre hornú a dolnú časť, pružná hadica Objednávka č. 204770

Pružná hadica FXS-L, dĺžka 3,2 m Objednávka č. 205276
