KSS 80 Ec 370 - Píla Mafell - Bezplatný návod na obsluhu

Typ produktu	Prenosná okružná píla / Systém na nastavenie dĺžky
Značka	Mafell
Model	KSS 80 Ec 370
Prevádzkové napätie	230 V AC (verzie 110 V a 120 V k dispozícii)
Sieťová frekvencia	50 Hz (60 Hz pre verziu 120 V)
Príkon	2300 W
Voľnobežné otáčky	2250 - 4400 min⁻¹ (variabilné na 6 stupňoch)
Maximálna hĺbka rezu	88 mm pri 0°; 75 mm pri 30°; 61 mm pri 45°; 44 mm pri 60°
Priemer kotúča	max. 237 mm, min. 220 mm
Upínací otvor kotúča	30 mm
Hmotnosť (bez kábla a vodidla)	7,3 kg
Hmotnosť (s vodiacim pravítkom)	8,3 kg (systém na nastavenie dĺžky)
Rozmery (D x Š x V)	270 × 414 × 305 mm (samotná píla)
Odvod prachu	Vnútorný priemer 35 mm
Hladina hluku	LpA = 94 dB(A) / LWA = 102 dB(A)
Vibrácie ruka-rameno	< 2,5 m/s²
Hlavné funkcie	Pozdĺžne, priečne, ponorné a šikmé rezy (0° až 60°)
Štandardné vybavenie	Karbidový kotúč 237 mm, 12 zubov; rozdeľovací nôž; paralelné vodidlo; servisný nástroj; prepravný kufor
Bezpečnosť	Pevný a pohyblivý ochranný kryt, rozdeľovací nôž, automatická brzda, blokovanie zapnutia
Údržba	Ložiská mazané na celú životnosť; používajte špeciálne mazivo MAFELL ref. 049040
Skladovanie	Vyčistite a nastriekajte kovové časti antikoróznym prostriedkom
Náhradné diely	Rozložený výkres a zoznam na www.mafell.com
Trieda ochrany	II

Často kladené otázky - KSS 80 Ec 370 Mafell

Ako nastaviť hĺbku rezu na KSS 80 Ec 370?

Stlačte tlačidlo (11) a ovládajte páku pre ponorný rez (6) na nastavenie hĺbky rezu medzi 0 a 88 mm. Hodnotu odčítajte na stupnici (13); červená plocha páky slúži ako ukazovateľ. Hĺbku nastavte tak, aby presahovala hrúbku materiálu o 2 až 5 mm.

Ako vymeniť pílový kotúč?

Odpojte zástrčku. Ovládajte kryt (2) a potiahnite blokovaciu páku (19) nahor, aby ste zablokovali hriadeľ. Otvorte ochranný kryt pomocou páky (1). Pomocou imbusového kľúča (5) uvoľnite skrutku príruby (18) proti smeru hodinových ručičiek. Vyberte skrutku a prednú upínaciu prírubu. Vymeňte kotúč podľa smeru otáčania. Vložte späť prírubu a utiahnite skrutku v smere hodinových ručičiek. Zatvorte kryt a stlačte blokovaciu páku nadol.

Ako vykonať ponorný rez?

Nastavte požadovanú hĺbku rezu. Úplne otvorte pohyblivý kryt pomocou páky (1). Položte stroj na obrobok, kotúč nad značku. Spustite stroj a stlačte ponornú páku (6) nadol, aby ste kotúč vertikálne ponorili. Rozdeľovací nôž sa automaticky odkloní. Pri opakovaných ponoroch prednastavte doraz (16) pomocou skrutky (14).

Čo robiť, ak stroj neštartuje a gombík je červený?

Červený gombík signalizuje vypnutie spôsobené prehriatím, prepätím alebo podpätím. Nechajte stroj vychladnúť. Skontrolujte elektrické napájanie; ak problém pretrváva, zavolajte elektrikára. Ak je gombík vypnutý, skontrolujte sieťové napätie a poistky. Ak je gombík zelený, ale stroj neštartuje, uhlíkové kefky sú opotrebované: odovzdajte ho do servisu MAFELL.

Ako udržiavať pílu Mafell KSS 80 Ec?

Ložiská sú mazané na celú životnosť. Stroj pravidelne čistite, najmä nastavovacie zariadenia. Na mazacie body používajte výlúčne špeciálne mazivo MAFELL ref. 049040. Skontrolujte spodný ochranný kryt: musí sa voľne zatvárať. Po dlhšom používaní dajte stroj skontrolovať autorizovanému servisu MAFELL.

Aké príslušenstvo je k dispozícii pre túto pílu?

Dodatočné karbidové kotúče (12, 24, 56 zubov), vodiace pravítka F80 až F310, uhlová záražka F-WA, upínacie svorky F-SZ180MM, vodiaci kit F160, paralelné vodidlo K85-PA, vodiaci valček K85-UA, systém Aerofix F-AF1, hadica FXS-L, štiepač F-SS a kufor L-MAX. Referencie nájdete v katalógu MAFELL.

Ako používať paralelné vodidlo?

Paralelné vodidlo (17) upevnite na ľavú alebo pravú stranu stroja. Rozsah rezu je 47 až 200 mm vpravo a 195 až 405 mm vľavo. Pre šírku 195-260 mm zdvihnite stroj približne o 10 mm. Povoľte krídlové skrutky (9), nastavte šírku rezu a potom utiahnite. Vodidlo je možné otočiť, aby slúžilo ako dvojitá opora pozdĺž lišty.

Čo znamená farba gombíka nastavenia otáčok?

Gombík nastavenia otáčok signalizuje prevádzkový stav: zelená = normálna prevádzka; červená = začiatok preťaženia alebo chyby (pozrite tabuľku riešenia problémov). Ak je vypnutý, došlo k poruche siete. Rýchlosť prispôsobte gombíkom (20) podľa materiálu (tvrdé drevo: stupne 4-6, mäkké vlákna: stupeň 6).

Aké kotúče použiť pre aký materiál?

Pre pozdĺžný rez mäkkého alebo tvrdého dreva: karbidový kotúč 237 mm, 12 zubov (ref. 092590). Pre pozdĺžne a priečne rezy: 24 zubov. Pre jemné priečne rezy: 56 zubov (ref. 092592). Pre izolačné materiály z drevených vlákien a polystyrén: 56 zubov a 24 zubov. Vždy používajte kotúče v súlade s EN 847-1.

Ako správne skladovať pílu?

Ak stroj dlhšie nepoužívate, dôkladne ho vyčistite. Nastriekajte holé kovové časti antikoróznym prostriedkom. Uložte ho do prepravného kufra chráneného pred vlhkosťou. Pri preprave alebo skladovaní neomotávajte kábel okolo stroja.

NÁVOD NA OBSLUHU KSS 80 Ec 370 Mafell

Preklad originálneho námodu na 178 použivanie

MAF02032/a

MAF02045/a

WARNING

Hladina akustického vykonu L

$$ \mathrm {P A} = 1 0 2 \mathrm {d B} (\mathrm {A}) $$

Nejistota

$$ \mathrm {K} _ {\mathrm {P A}} = 3, 0 \mathrm {d B} (\mathrm {A}) $$

Nivo zvočnega tlaka L

$$ \mathrm {P A} = 9 4 \mathrm {d B (A)} $$

Negotovost

$$ K _ {P A} = 3, 0 \mathrm {d B} (\mathrm {A}) $$

Raven zvočne moči L

$$ \mathrm {P A} = 1 0 2 \mathrm {d B} (\mathrm {A}) $$

Negotovost K

$$ \mathrm {P A} = 3, 0 \mathrm {d B} (\mathrm {A}) $$

Merjenje hrupa je bilo opravljeno s serijsko dobavljenim listomŽage.

2.4.2 Podatki o vibracijah

Tipicni tresljaji roke so nizji od 2,5m / s^2

2.5 Dobavni obseg

Pokym sa jej nevyvarujete, moze dojst' k poskodeniu vyrobku alebo predmetov v jeho okoli.

Tento symbol oznacuje uživatel'ské tipy a iné uzitočné informácie.

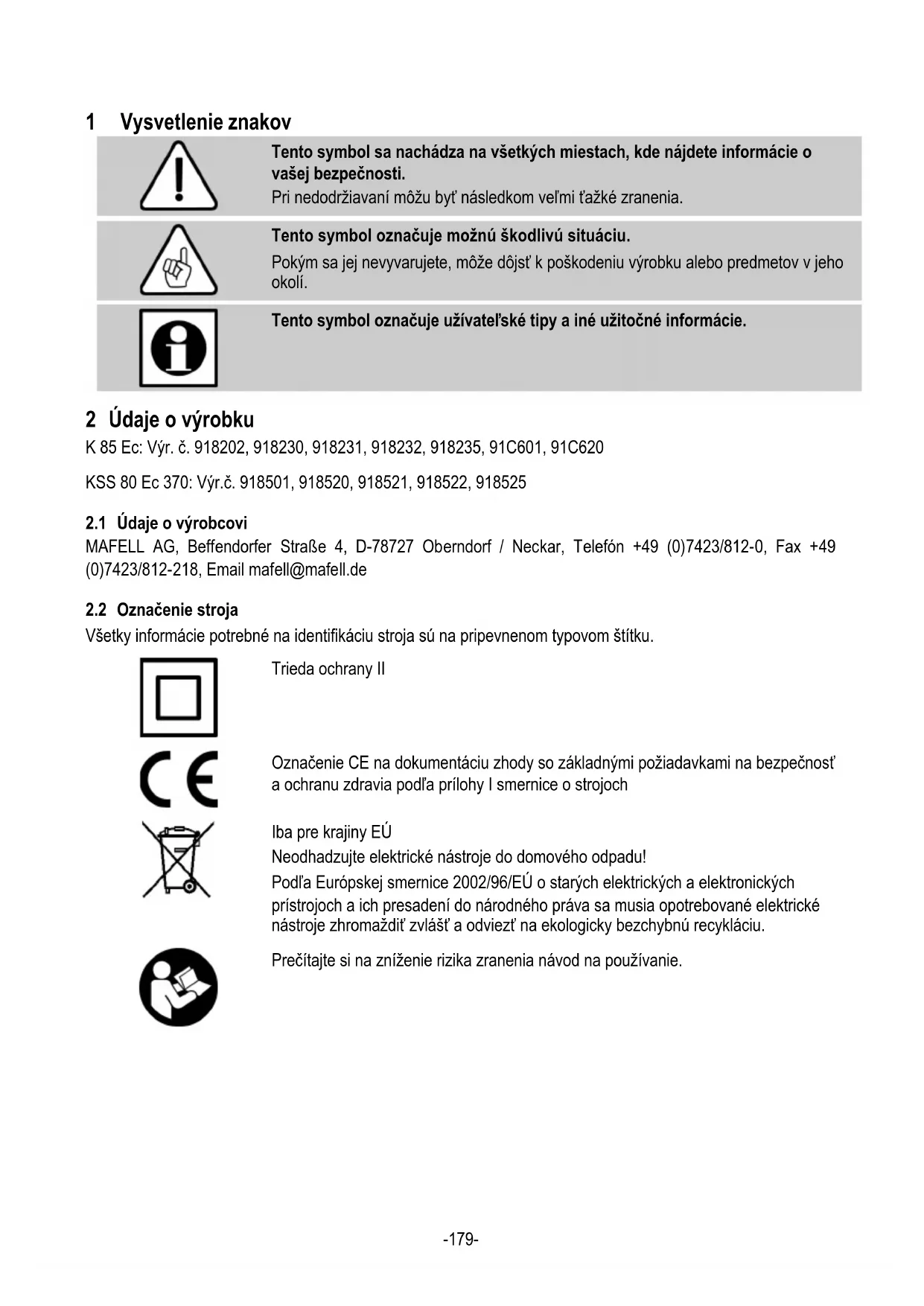

2 Udaje o vyrobku

K 85 Ec: Vyr. c. 918202, 918230, 918231, 918232, 918235, 91C601, 91C620

KSS 80 Ec 370: Vyr.č. 918501, 918520, 918521, 918522, 918525

2.1 Udaje o vyrobcovi

MAFELL AG, Beffendorfer Straße 4, D-78727 Oberndorf / Neckar, Telefon [phone], Fax [phone], Email [e-mail]

Podla Europskej smernice 2002/96/EÜ o starych elektrickych a elektronickych pristrojoch a ich presadeni do národného prava sa musia opotrebované elektrické nastroje zhromañdt' zvlăst' a odviezt' na ekologicky bezchybnu recykláciu.

Precitajte si na znizenie rizika zranenia navod na pouzivanie.

2.3 Technické udaje

K 85 Ec

Prevadzkovapatie

Sietová frevencia

Prikon v nepretzitom rezime

Prikon prudu v nepretržitom režime

Volnobehu otáčky

Hübka rezu 0^ / 30^ / 45^ / 60^

Otočný agregat pily

Základná hrúbka telesa pilového kotuča

Základná hrúbka telesa pilového kotuča

ako kapováci pilový systém

Hübka rezu 0^ / 30^ / 45^ / 60^

Dlzkara rezu pri hrubke obrobku 80 mm

Hmotnost's vodiacim zariadenim, bez napajacieho kábla

Rozmery vrat. vodiaceho zariadenia (S x D x V)

230VAC 110VAC 120VAC

50 Hz 50 Hz 60 Hz

2300W 2300W 2300W

10,8 A 17 A 17 A

2250 - 4400 min-1

88/75/61/44 mm

0^ - 60^

237/220 mm

2.0 mm

2,5 mm

30 mm

35 mm

7,3 kg

270 × 414 × 305 ~mm

82/69/55/38 mm

370 mm

8,3 kg

295× 810× 305mm

2.4 Emisie

Uvedené emise hluku boli namerané podla noriem EN 62841-1 und EN 62841-2-5 a daß sa použit na porovnanie elektrického náradia s iným náradim a na predežné posúdenie zaťaženia.

Nebezpečenstvo

Emisie hluku sa mozu pri skutočnom používaní elektrického náradia lišit od uvedenych hodnot v závislosti od spôsobu, akým sa elektrický nastroj používa, hlavné od toho, aký typ obrobku sa obrába.

Noste preto ochranu sluchu, aj ke'd bezí elektrický nastroj bez pret'aženia!

2.4.1 Üdaje o emisiach hluku

Emisie hluku zistene podla normy EN 62841-1 a EN 62841-2-5 su:

Hladina akustického tlaku L

$$ \mathrm {P A} = 9 4 \mathrm {d B} (\mathrm {A}) $$

Neistota

$$ \mathrm {K P} _ {\mathrm {A}} = 3, 0 \mathrm {d B} (\mathrm {A}) $$

Hladina akustického vykonu L

$$ \mathrm {W A} = 1 0 2 \mathrm {d B} (\mathrm {A}) $$

Neistota K

$$ \mathrm {w} _ {\mathrm {A}} = 3, 0 \mathrm {d B} (\mathrm {A}) $$

Meranie hluku bolo realizované štandardne dodávaným listom pily.

2.4.2 Udaje o vibracii

Typieké vibracie posobiace na ruky a ramená su mensie ako 2,5 m/s².

2.5 Obsah dodávky

Ručná kotúčová pila K85 Ec kompletná s:

1 Kotucovy pilovy list s hrotom z tvrdej ocele 237 mm, 12 zubov
1 Klin na stiepanie dreva (hrubka 2,0 mm)
1 Paralelny doraz pri vyr.918202, 918230, 918231, 918232, 918235
1 Obslužný nastroj s držiakom na stroji
1 Návod na použivanie
1 Zosit „Bezpečnostné poukyny"
1 Transportnskinka pri vyr.c.918202, 918230, 918231, 918232, 918235

Kapovaci pilovy systém KSS80Ec/370 kompletný s:

1 Kotucovy pilovy list s hrotom z tvrdej ocele 237 mm, 12 zubov
1 Klin na stiepanie dreva (hrubka 2,0 mm)
1 Paralelny doraz
1 Obslužný nastroj s držiakom na stroji
1 Návod na použivanie
1 Zosit „Bezpečnostné poukyny"
1 Vodiace zariadenie L (max. džka rezu 370 mm)

2.6 Bezpečnostné zariadenia

Nebezpečenstvo

Tieto zariadenia su nevyhnutne pre bezpečné prevádzku stroja a nesmú sa odstražovat' alebo vypojit' z funkcie.

Pred spustenim do prevadzky skontrolujte funkcnost'a mozné poskodenie bezpecnostnych zariadeni. Nepouživajte strojs chybajucimi alebo neucinnymi bezpecnostnymi zariadeniami.

Stroj je vybaveny nasledujucimi bezpečnostnymi zariadeniami:

• Horny pevn'y ochranny kryt
• Dolny pohyblivy ochranny kryt
• Velká základná doska
• Rukovate
• Klin na stiepanie dreva
• Spinacie zariadenie a brzda
• Odsávacie hrdlo

2.7 Používanie podl'á predpisov

Vyrobok K 85 Ec / KSS 80 Ec je vchodný len na pozdížne a šikmé rezanie masívneho dreva.

Spracovat' možno aj dosky, ako su dewotrieskové dosky, latovsky a dosky MDF. Použivajte povolené pilové listy podla EN 847-1.

JeMZne tiez spracovanie dewovlaknitych izolachnych materiakov a plastov (polystyren).

Iné použivanie, ako je uvedené vyssie, je zakázané

Vyrobca nezodpovedá za škody, ktoré boli spôsobné iným použitím.

Pri použivaní podla predispov a napriek dodržiavaniu bezpečnostných predispov pretrvávajú zvyškové riziká spôsobené použivaním podla predispov, ktoré možu viest' k zdravotnám následkom.

• Dotykom piloveho listu v oblasti spustacieho otvoru pod zakladovou dorskou.
• Dotýkanie sa dielov pilového listu, ktoré vyčnievajú pod obrobkom, pri rezani.
• Dotykanie sa otočných dielov z bočnej strany: Pilový list, upevnovacia príruba a skrutka s prírubou.
• Spatny náraz stroja pri zaseknuti v obrobku.
• Zlomenie a vyhodenie piloveho listu alebo dielov piloveho listu.
  Dotykanie sa dielov pod napatim pri otvorenom puzdre a sietovej zastrcke, ktora nie je vytiahnuta.
• Negativne dopady na sluch pri dlhodobej przy bez ochrany sluchu.
• Emisie škodlivého dreveného prachu pri dlhodobej prevadzke bez odsávania.

Dodržiavajte neustále nasledujúce bezpečnostné používania!

Precitajte si tiez bezpecnostnepokyny v prilozenej brozure"Bezpecnostnepokyny".

Vseobecné pouyny:

• Deti a mládež nemožu obsluhovat stroj. Vynimkou z toho su mladi ludia pod dohl'adom špecialisti zu za učelom ich vyškolenia.

• Nikdy nepracujte bez ochrannych zariadeni predisanych pre prislušnú prevadzku a nemeinte na stroji nic, co by mohlo negativne ovplyvni' bezpečnost.

• Pri používani stroja v exteriéri sa odporúca použit ochranný spínač chybného prúdu.

• Poškodené káble alebo zástrčky sa musia ihned vymenit. Výmenu moze vykonat ibairma Mafell alebo autorizovanova servisné dielna firmy MAFELL, aby sa predišlo bezpečnostnám rizikám.
• Zabrante ostrym zalomeniam kábla. Najma pri preprave a uskladneni stroja nesmiete omotat kabel okolo stroja.

Použivat's nesmú:

• Prasknute pilové kotúče a podobné kotúče, ktoré zmenili svoj tvar.
• Pilové kotúče vyrobené z vysoko legovanje rychloreznej ocele (pílové kotúče HSS).
• Tupé pilové kotúce z dovodu prilis vysokého zaťaženia motora.
• Pilové kotúče, ktorých základné teleso je hrubsie, alebo ktorých sírka rezu (rozvod) je mensia ako hrúbka klinu na štiepanie dreva.
• Pilové kotúče, ktoré nie su vhodné pre počet otáčok pilového kotúča vo volnobehu.
• Brúsne kotúče

Pokyny k použivaniu osobnej ochrannej vybavy:

• Noste pri cinnostiach vždy ochranu sluchu.
• Noste pri Činnostiach vždy rúsko.
• Noste pri Činnostiach vždy ochranné okuliare.

Pokyny pre prevadzku:

Pilenie

Nebezpečenstvo

• Nesiahajte rukami do oblasti rezu a na pilovy list. Svojou druhou rukou uchopte pridavnú rukovat' alebo teleso motora. Pokial' obe ruky držia Pilu, nemóžu byt' zranené kotúčom pily.
• Nesiahajte pod obrobok. Ochranny kryt vás nedokáze ochránil pred kotučom pily pod obrobkom.

• Prispósobte híbku rezu hrúbke obrobku. Pod obrobkom by mala byt'vidiet menej ako celá yśka zubov.

• Nikdy nederzte obrobok, ktory sa ma pilit, v ruke alebo prelozeny cznoh. Zabezpeche obrobok na stabilnom upevneni. Je dolezite, aby ste riadne upevnili obrobok, aby sa vyrazne znizilo riziko fyzického kontaktu, zaseknutia cepele alebo straty kontroly.

• Drzte elektricky nastroj za izolované rukovăte, ked' vykonávate Činnosti, pri ktorych mozezasiahnut' použivaný nastroj skryte prudové Rozvody alebo spojovacie Rozvody. Kontakt s vedením pod napatím spôsobí, ze aj kovove Časti elektrického nastroja budú pod napatím, co bude to mat' za nasledok Úder elektrickým prudom.
• Pri pozdǐznom rezani používajte vždy zarážku alebo vodiacu listu. Zlepšuje to presnost' rezu a znižuje možnost' zaseknutia pilového listu.
  Vždy použivajte pilové listy so správnou vel'koš'tou a vhodným montážnym otvorom (napriklad v tvare kosostvorca alebo okruhlom tvare). Pilové listy, ktoré sa nehodia k montážnym dielom stroja, bezia nerovnomerne a spôsobuju stratu kontroly.
• Nikdy nepoužívajte poskodené alebo nesprávné podložky alebo skrutky piloveho listu. Podložky a skrutky piloveho listu su špecialne navrhnuté pre vašu Pilu pre optimány vykon a prevadzkovú spoálhivost'.

• Spatny náraz je nahla reakcia spösobena zachytenim, zasekutim alebo nesprávnymnastavenim pilového listu, ktorá spósobi, ze sa piλbez kontroly zdvihne a posunie von z obrobku smerom k obslužnému personál.
• Ak sa pilovy list zachytialebo zasekne v zareze pily, zablokuje sa a vykon motora tlacipilu spat k obsluznemupersonalu.
• Pokial' sa pilovy list pri rezani skruti alebo vychyli, možu sa zuby na zadnej hrane piloveho listu zachytit o povrch dreva, co sposobí ycvúvanie kotúca zo zárezu a odskočenie pily smerom spat k obslužnému personál.

Spatny náraz je vysledkom nesprávného alebo chybného použivania pily. Dá sa mu zabránit prijatim vchodněch preventívnych opatrení, ako je popisané nizsie.

• Drzte pilu pevne oboma rukami a svoje ruky umiestnite tak, aby absorbovali sily spätného náruz. Vždy sa drzte bokom od piloveho kotúča, nikdy nedávajte pilovy list do"Juste" rovin y vašim telom. V pripe de spätného náruz moze kotucová pila poskočit dozadu, ale obsluhujuci personal moze kontrolovat sily spätného náruz prijatim vchodnych opatrení.
• Pokial' sa pilovy list zasekne alebo prestanete pracovat', vypnite pilu a drzte ju pevne v materiali, kym sa pilovy list uplne nezastavi. Nikdy sa nepokusajte odstranit' pilu z obrobku alebo ju t'ahat' dozadu, ked' sa pilovy list pohybuje, pretoze moze dojst' k spatnémunárazu. Zistite a odstrante pricinu pre zaseknutie piloveho listu.
• Pri opātovnom spusteni pily, ktorá je zaseknutá v obrobku, vycentrujte pilovy list v záreze a skontrolujte, Či nie su zuby pily zachytené v obrobku. Pokial' sa pilovy list zasekne, moze sa vysunú't z obrobku alebo spösobit spatný náraz pri opātovnom spusteni pily.
• Podoprite vel'ke dosky, aby ste znizili riziko spätného nárazu spósobené zaseknutym listom píy. Vel'ke dosky sa možu prehýbat' pod vlastnou váhou. Dosky musia byt' podopreté na oboch stranách, a to aj v blízkosti zárezu píy, ako aj na okrajji.
• Nepoužívajte tupé alebo poskodené pilové listy. Pilové listy s tupými alebo nesprávné nastavenými zubami spôsobuju zvyşéné trenie, zaseknutie piloveho listu a spatný náraz z dóvodu prilis uzkeho zárezu.
  Pred pilenim riadne utiahnite nastavenie híbky rezu a uhla rezu. Ak sa poças pilenia zmenia nastavenia, pílovy list saMZe zaseknú'taMZe tiež dojst'k spātnému nárazu.
• Bud'te mimoriadne opatrni pri pileni do existujucich stien alebo inych nevidite'nych oblasti. Ponoreny pilovy list sa moze pri rezani do skrytych predmetov zaseknut a sposobit spatny náraz.

Funkcia dolného ochranného krytu

• Skontrolujte funkčnost' pruziny pre dolny ochranný kryt. Pokial' dolny ochranný kryt a pruzina nefunguju správné, nechajte vykonat' pred použitim udržbu pily. Poškodené diely, lepkavé usadeniny alebo nahromadené triesy spősobuju, ze dolny ochranný kryt funguje s oneskorením.
• Dolny ochranny kryt otvarajte manuálne iba pri špecialnych rezoch, ako su „ponorné a uhlové rezy". Otverte dolny ochranny kryt pomocou t'ahacej páky a uvo'nite ho, akonáhle sa pilovy list ponori do obrobku. Pri vsetkých inych Činnostiach počas pilenia musi automaticky pracovat dolny ochranny kryt.
• Neumiestnujte pilu na pracovny stol alebo na podlahu bez toho, aby dolny ochranny kryt nezakryval pilovy list. Nechranych pilovy list, ktory dobieha, pohybuje pilou v opacnom smere ako je smer rezu a reze vsetko, co mu stoji v ceste. Davajte pritom pozor na dobu dobehu piloveho listu.

Funkcia klinu na stiepanie dreva

• Používajte vhodný pilový list pre klin na stiepanie dreva. Aby klin na stiepanie dreva fungoval, základna piloveho kotúca musí byt'tensia ako klin na stiepanie dreva a širka zubov musí byt'vacśia ako hrubka klinu na stiepanie dreva.
• Nastavte klin na štiepanie dreva tak, ako je to popíanse v tomto námode na použivanie. Nesprávné vzdialenosti, poloha a nastavenie možu spôsobit', ze klin na štiepanie dreva nezabrani spātnému nárazu.

• Vždy používajte klin na štiepanie dreva, s výnimkou „ponornych rezov". Po ponornom reze namontujte spāt klin na štiepanie dreva. Klin na štiepanie dreva rusi pri ponornych rezoch a može vyvolat spātny náraz. Tento odsek sa vzt'ahuje len na ručné kotúčove píly bez skloPNého klinu MAFELL.

• Aby mohol klin na štipeanie dreva fungovat', musi sa nachadzat' v štrbine pily. Pri krátych rezoch je klin na štipeanie dreva neucinný pri predchádzani spātnému narazu.

• Nepracujte s pilou so zahnutym klinom na stiepanie dreva. Aj nepatrna porucha moze spomalit' zatvaranie ochranného krytu.

Pokyny k udrzbe a servisu:

Pri vsetkych cinnostiach, pri ktorych vzniká značné množstvo prachu, pripojte stroj k vchodnému externému saciemu zariadeniu. Rychlost vzduchu musi byt minimálne 20 m/s.

Vnútorny priemer sacieho nátrubku 3 (obr. 1) je 35 mm.

Rezanie mäkkého a tvrdého dreva naprieč a pozdž vlákna:

• Kruhovy pilovy list HM 237 x 2,5 x 30 mm, 24 zubov

Rezanie makkého a tvrdého dreva špecialne pozdž vlákna:

Kruhovy pilovy list HM 237 x 2,5 x 30 mm, 12 zubov

Rezanie makkého a tvrdého dreva špecialne naprieč vláknom:

• Pilový kotúčový list HM Ø 237 x 2,5 x 30 mm, 56 zubov

Rezanie drevovlaknitych izolačných materiávo:

Stlacte tlacidlo 2 (obr. 2) a potiahnite zaistovaci pačku 19 smerom hore. Hriadel' pily je potom zaistený a radiaca páka zablokovaná. Pohyblívy ochranný kryt možete zablokovat v otvorenej polohe pomocou pretradenej uzatvaracej páky 1 (obr. 2) alebo ručne, aby ste si ulahcili výmenu nastrojov.
- Pomocou šesthranného skrutkovača 5 (držiak obr. 2) uvolnite skrutku prí Ruby 18 (obr. 3) proti smeru hodinovych ruciciek. Potom odstrante skrutku a prednú upevnovaciu prírubu 12.
- Potom możete odstránit pilovy list.
- Upínacie prí Ruby musia byt bez prilnavych dielov.
Pri vkladani piloveho listu davajte pozor na smer otacania.
- Potom nasadte upevnovaciu prirubu, skrutku priruby a riadne ju utiahnite otacanim v smere hodinovych ručiciek.
Uzavrite pohyblivy ochranny kryt. Za tymto učelom stlache aretačné páku 19 (obr. 2) smerom dole.

4.5 Klin na stiepanie dreva

Nebezpečenstvo

Pri vsetkych udrzbarskych cinnostiach musite vytiahnut sietovu zastrchu.

Klin na štepanie dreva 15 (obr. 3) zabrañuje zaseknutiu kotúča pily pri pozdžnom rezani. Správná vzdialenost'ku kotúču pily je zobrazená na (obr. 4).

• Na prestavenie musite uvolinit' skrutku 4 (obr. 3) pomocou dodaného šesthranného skrutkovača 5 (obr. 2).
• Nastavte klin na stiepanie dreva posúvaním v jeho pozdížnej dražke a potom skrutku opat' riadne utiahnite.

Zablokovanie je znázornene ako priklad na obr. 5.

5.2 Zapnutie a vypnutie

• Zapnutie: Zatlačte zablokovanie zapnutia 7 (obr. 2) smerom doprodu, aby sa odblokovalo. Potom stlačte pri stlačenej zapínacej páčke spinaciu páku 8.

Kedze ide o spinac bez aretacia, stroj bude bezat len dovstedy, kym bude tato spinacia paka stlacena.

Integrovaná elektronika zaistuju pri zapnutí plynulé zrychlenie a upravuje pri zaatazeni otáčky na fixne nastavenú hodnotu.

Okrem toho regulje tato elektronika spatne motor v pripade pretaZenia, to znamená, ze sa pilovy list zastavi.

Potom vypnite stroj. Potom opat' zapnite stroj a pilte d'alej so zniženou rychlost'u posunu vpred.

Pomocou nastavovacieho kolieska 20 (obr. 2) moźete nastavit otácky piloveho listu medzi 2250 a 4400 ot./min ^-1 .

Stupeš Počet otáčok min	-1
1 2250
2 2680
3 3110
4 3540
5	3970
6	4400

Skupiny materialov

• Tvrdé drevo, mäkké drevo, preglejka

Stupen:4-6

• Potiahnute panelové materialy

Stupen:4-6

• Mäkké vlakno

Stupe: 6

Vypnutie: Pre vypnutie musite uvolnit spinaciu pačku 8. Prostrednictvom integrovanej automatickej brzdy sa obmedzi dobu vysunutia piloveho listu na cca 5 s. Zablokovanie zapnutia sa opat automatický aktivujé a zabezpečuje ručné kotucoví pilu proti neumyselnému zapnutiu.

5.3 Nastavenie híbky rezu

Hibka rezu sa da nastavit postupne v rozsahu medzi 0 a 88 mm.

Híbku rezu nastavte vždy o cca 2
až 5 mm váčsiu ako je hrúbka
rezaného materialu.

5.4 Nastavenie pre šikmé rezy

Agregat pily sa da nastavit na lubovin' uhol pre sikme rezy od 0^ do 60^ .

• Pokial' chcete stroj naklonit, uvedte ho do vychodiskovej polohy a podoprite ho tak, aby sa dal agregat pily otocit.
  Uvolnite kridlovskrutku 10 (obr.2).
• Nastavte uhol podla stupnice na otočnom segmente.
• Potom riadne utiahnite krédlovú skrutku 10.

5.5 Ponorné rezy

Nebezpečenstvo

Riziko spätného nárazu pri ponornych rezoch! Pred ponorením umiestnite stroj zadnou hranou základnej dosky k dorazu, ktorý je pripevnený k obrobku. Pri ponorení držte stroj pevne za rukovát a posuñe ho mierne doprodu!

• Stlačte tlacidlo 11 (obr. 1) a pomocou ponornej páky 6 nastavte stroj do hornej polohy.
• Pomocou pretradenej tăznaj páky 1 (obr. 2) uplne otvorte pohyblivý ochranný kryt, aby sa dal stroj položit' na obrábaný obrobok. Pilový kotúč sa potom nachadza volné nad materialem a moźě byt zarovnaný so značkou.
  Zapnite stroj a zatlačte piestovú páku 6 (obr. 1) smerom dole. Pilový kotuč sa tak vertikálne ponori do obrobku. Híbka ponorenia sa dá odčitat' na stipnici 13. Klin na štiepanie dreva sa poças procesu ponorenia vychyli smerom nahor. Hned', ako sa uvolni štrbina za kotučom pily, ked' sa stroj pohybuje doprodu, sa klin na štiepanie dreva vrati do svojej normalnej polohy.

V pripe opakovanych ponornych rezov s rovnakou hibkou sa da vopred nastavit hibka ponoru.

Otočné diel má značkovaciu hranu pre 0^ - 60^ . Tátonarysovaná hrana zodpovedá vnútornej strane piloveho kotúca. Pri šikmých rezoch je možné označenie vidiet cez otvor na lavej strane horého ochranného krytu (šípka, obr. 2).

• Uchopte stroj za rukovăte a položte ho na obrobok prednou Častou základnej dosky.
• Zapnite ručné kruhové pílu (pozri kapitolu 5.2) a rovnomère tlácte stoj v smere rezu.
• Po skončeni rezania vypnite pilu uvolném spinacieho tlačidla 8 (obr. 2).

5.7 Pilenie s parallelnou zarazkou

Paralehná zarázka 17 (obr. 2) sa používa na pilenie rovnoběžne s existujúcou hranou. Doraz moze byt' namontovany na stroji vpravo alebo vl'avo. Plocha rezu je pritom cca 47 - 200 mm na pravej strane a cca 195-405 mm na l'avej strane. V rozsahu 195 - 260 mm je potrebné stroj zdvihnú'o cca 10 mm smerom hare, aby sa dal dorazzasunú' pod teleso motora.
- Šíru rezu možete nastavit po uvolneni krédlovych skrutiek 9 (obr. 2) prislušnám posunom dorazu a následnám riadnám dotiahnutím krédlovych skrutiek.

Okrem toho sa da paralelná zarázka použit
jednoduchým otočením (vodiaca plocha pre hranu obrobku smeruje nahor) aj ako dvojitá podpera pre lepsie vedenie ručnej kotúčovej píly. Potom sa da viest stroj pozdíž kolaje pripevnenej k obrobku.

5.8 Prace so zarazkou rukovate

Zarážka uchopenia sa použiva na pilenie rovnobězné s už existujúćou hranou. Doraz moze byt' namontovány na stroji vpravo alebo vlavo. Plocha rezu je pritom cca 12-48 mm na pravej strane a cca 40-280 mm na l'vej strane.

• Širku rezu možete nastavit' po uvoIneni kridlovych skrutiek 9 (obr. 2) prisluznym posunom dorazu a následnám riadnym dotiahnutim krédlovych skrutiek.

6 Udrzba a opravy

Nebezpečenstvo

Pri vsetkych udrzbarskych cinnostiach musite vytiahnut sietovu zastrchu.

Stroje MAFELL sú skonšruované tak, aby bolinenáročné na udžbu.

Použité gul'kové ložiská su namazané na celú dobuŽivotnosti. Po dlhšej prevalzkovej dobe odporucame odovzdat' stroj na kontrolu autorizovanej servisnej dielni firmy MAFELL.

Na vsetky mazacie miesta používajte iba náš špecialny tuk, objednávka Č.049040 (1 kg plechovka).

6.1 Uskladnenie

Pokial sa stroj dlhsiu dobu nepouzival, musite ho starostlivo yvciist. Nastriekajte leskle kovove diely antikoroznym prostriedkom.

7 Optická signalizácia prevadzkového stavu

Farba kolieska na nastavenia poctu otacok zobrazije prevadzkovy stav stroja.

Pokial' nie je stroj vykonovo pretazeny, svieti kolieskona nastavenie poctu otacok poças prevadzky nepretrzite zelenou farbou.

Pokial svieti koliesko na nastavenie Červenou farbou, existuje porucha (pozri k tomu kapitolu Odstražovanie poruch).

Porucha	Príčina	Odstránenie
Stroj sa nedá zapnú't a koliesko na nastavenie počtu otáčok svieti Červenou farbou	Vypnutie pri nadmernej teplete	Nechajte stroj vychladnú't
	Vypnutie pri nadernom napăti	Nechajte skontrolovat' napájanie napătím elektrikárom
	Vypnutie pri príliš nízkom napăti
Stroj sa nedá zapnú't a koliesko na nastavenie počtu otáčok nasvieti	Nie je k dispozicii sietové napătie	Nechajte skontrolovat' napájanie napătím elektrikárom
	Defektná sietová poistka Nechajte	vymenit' poistku elektrikárovi
Stroj sa nedá zapnú't a koliesko na nastavenie počtu otáčok svieti zelenou farbou	Opotrebené uhlíkové kefky	Prevezte stroj do dielne zákaznicheho servisu spoločnosti MAFELL
Stroj dostane počas rezania stát a koliesko na nastavenie počtu otáčok svieti Červenou farbou	Vypnutie pri pret'ažení	Znižit' rychlost' posunu vpred
	Vypnutie pri nadernom napăti	Nechajte skontrolovat' napájanie napătím elektrikárom
	Vypnutie pri príliš nízkom napăti
Stroj dostane počas rezania stát a koliesko na nastavenie počtu otáčok nasvieti	Výpadok siete	Sietové predradené poistky nechajte skontrolovat' elektrikárom
Porucha	Pričina	Odstránenie
Pílový list sa zasekáva pri posune stroja vpred	Príliš veℓký posun vpred	Znížit' rychlost' posunu vpred
	Tupý pílový list	Okamžite uvolnit' spínač. Odstránit' stroj z obrobku a vymenit' pílový list
	Pnutie v obrobku	Zvýşená opatnost' pri pileni, zvyšuje sa riziko spätného nárazu.
	Nesprávné vedenie stroja (napr. pri hands-free navádzani)	Použit' parallelnú zarážku
	Nerovný povrch obrobku	Vyrovnat' plochu
Pílový list vibruje v obrobku	Pílový list nie je správné nestavený	Dotiahnut' pílový list
	Obrobok nie je upevný	Upevnić' obrobok svorkami
Pílový list sa zastavil - motor sa otáča dalej	Pílový list nie je správné upevný	Dotiahnut' pílový list
Vypálené značky na rozhraniach	Nevhodný alebo tupý pílový list pre pracovné krok	Vymenit' pílový list
Zapchaté vyhadzovanie triesok	Drevo príliš vlhké	Vyčistit' vyhadzovanie triesok
	Dlhotrvajúce rezanie bez odsávania	Pripojit' stroj k externému odsávaniu, napr. malému odstražováču prachu
Dolný pohyblivý ochranný kryt sa nezativára alebo sa zatvára len pomaly	Triesky a kúsky dreva v dolnom pohyblivom ochrannom kryte	Odstránte triesky a kúsky dreva

9 Zvlaste nprisluensstvo

• Pilovy list - HM Ø 237 x 2,5 x 30 mm, 12 zubov (pozdžny rez) Objénávka Č. 092590
• Pilový list - HM Ø 237 x 2,5 x 20 mm, 24 lubov (pozdížny a šikmý rez) Objénávka Č. 092591
• Pilový list - HM ø 237 x 2,5 x 30 mm, 56 zubov (sikmý rez) Objénávka Č. 092592
  Vodiaca kolaj F80, 800 mm dlha Objednávkač. 204380
  Vodiaca kolaj F110, 1100 mm dlhá Objednávkač. 204381
  Vodiaca kolaj F160, 1600 mm dlha Objednávkač. 204365
• Vodiaca kolaj F210, 2100 mm dlhá Objénávka c. 204382
  Vodiaca kolaj F310, 3100 mm dlha Objednavka c. 204383
  -UhlovydorazF-WA Objednavkac.205357
• Príslušenstvo k vodiacej kolaji:
  • Skrutková svorka F-SZ180MM (2 St.) Objednévkač. 207770
• Spojovaci kus F-VS Objénávka 204363
• Taška na kolajnice F160 Objednávka Č. 204626
• Suprava taisk na kol'aje F80/160 s uhlovym dorazom zlozená z: F80 + F160 Objednávkač. 204749 + konektor + uhlový doraz + 2 skrutkové svorky + taška na kol'aje
• Súprava tašiek na kolaje F160/160 zložená z: 2 x F160 + konektor + 2 Objénávkač. 204805 skrutkové svorky + taška na kolaje
• Paralelná zarázka, K85-PA Objénámvač. 205323
• Zaręczka rukovate K85-UA Objednévka c. 205166
• Vodiace zariadenie L Objénávka c. 208171
• Sacá upínaci systém Aerofix F-AF 1 zloženy z: 1,3 m lišta, adaptér pre hornú Objénávka Č. 204770 a dolnú Čast, pružnéhadica
• Pruzná hadica FXS-L, dlžka 3,2 m Objednámvač. 205276
• Koncové kryty bal. F-EK Objednávka Č. 205400
• Upevnovaci profil bal. F-HP 6.8M Objednavka c. 204376
• Ochrana proti stiepeniu bal. F-SS 3,4M Objednávka c. 204375
• Transportná skrinka L-MAX Objednámvač. 095170

10 Explozivy výkres a zoznam náhradnych dielov

Príslušné informácie o nahradnych dieloch najdete na nasej webovej stránke: www.mafell.com

GARANTIE Gegen Vorlage der Garantieunterlage (Original-Kaufbeleg) werden innerhalb der jeweils gültigen Gewährleistungsregelungen kostenles alle Reparaten ausgeführct, die nach unseren Feststellungen wegen Material-, Bearbeitungs- und Montagefehlern erforderlich sind. Verbrauchs- und Verschließsteile sind hiervon ausgeschlossen. Hierzu muss die Maschine bzw. das Gerät frachtfrei an das Werk oder an eine MAFELL-Kundendienstelle geschickt werden. Vermeiden Sie, die Reparatur selbst zu versuchen, da dadurch der Garantiesanspruch erlitscht. Für Schäden, die durch unsachgemäß Behandlung oder durch normalen Verschleiß entstanden sind, wird keine Haftung übernommen.

WARRANTY Upon presentation of the warranty document (original invoice), we will carry out all repairs free of charge in accordance with the applicable warranty provisions, processing and mounting faults free of charge on presentation of this properly filled-in Guarantee Certificate and your original receipt. This is not valid for consumables and wearing parts. For this purpose, the machine or the appliance is to be forwarded freight paid to our plant or to an authorized MAFELL repair service. Refrain from trying to carry out the repairs yourself as otherwise your warranty claim will become extinct. We do not accept any liability for any damage resulting from improper handling or normal wear.

GARANTIE Sur presentation de cette carte de garantie, duement remplie par votre fournisseur et accompagnée de l'original de la piece justifient l'achat, nous effectuerons gratuiment toutes les réparations faisant l'objet d'un recours en garantie pendant la période indiquée, de la construction ou de la fabrication, à l'exclusion des pieces de consommation et d'usure. La machine ou l'appareil doit être pour cela expédié franco de port à notre usine ou à un atelier de service après-vente MAFELL. Évitez de procedure vous-mêmes à toute réparation,eci périmant tout recours en garantie par la suite. Nous déclinons toute responsabilité en cas de dommages décaulant d'une manipulation non conforme ou d'une usure normale.

GARANZIA Dietro presentaione del presente certificato di garanzia, regolamente compilato, insieme alla ricevuta originale, vengono eseguite gratuamente tutte le riparazioni necessarie ris contrate dai nostri accertamenti, entro il periodo di garanzia vigente, dovuti a difetti di materiaile, di lavorazione o di montaggio. Da ciò sono esclusi pezzi di consumo e pezzi soggetti ad usura. À quosto scopo la macchina overo l'appareccio (elettrico) va spedito franci di porto allo stabilimento oppur e a d'un punto di assistenza clienti della MAFELL. Evitate di tentare Voi stessi di effettuire la riparazione, altrimenti il diritto di garanzia viene revocato. Non ci assumiamo alcuna responsabilità per danni derivanti da trattamento non conforme o da normale usura.

GARANTIE Tegen vertoon van dit reglementair ingevuld garantie-bewijs, samen met het originele koopbewijs worden binnen de telkens geldige garantierégelingen gratis alle reparations uitgevoerd, die volgens onceconstateringen op grond van materiaal-, bewerkings- en montagefouten vereist zich. Verbruik- en slijtagedelen+zijn hiervan uitgesloten. Hiervoor moet de machine resp. het apparaat vrachtvrij maar de fabrik ofaar een MAFELL-klantenservice worden gestuurd. Vermijdt u het de reparatie zelfuit te voeren, onder dadoor der garantieclaim verralt. Voor schade die door oneskundige behandeling of door normale slijtage is ontstaan, worden geen aansprakelijkheid aanvaardt.

GARANTIA Presentando este documento de garantía (recibo original de compra), todas las reparaciones nécessarias por defectos de material, erroses de mecanizado o faltas de montaje en el marco de las reglamentaciones de la garantía concedeira por parte del fabricante se efectuarán libre de gastos. Se exculyen sin embargo piezas fungibles o de desgaste. Paraarlo, entrega a porte pagado la MQquina o el equipo a las fibricas del fabricante o a uno de los+puntos de asistencia技术水平a de reparación a CCTA propria. De locontrario, caducará el derecho a garantía. No se asumirá responsabilitadalguna por los daños que se despendan del uso inappropriado ni por el desgaste en el uso diario.

TAKUU Tātā takukukittia (alkuperäinen ostokukitti) vastaan suoritetaan voimassa olevan takuuajan sisällä makstutta kaikk Korjaukset, jotka olemme todennyetarpeellisiki materiaali-, valmistus- ja asennusvirheista johtuen. Käytto- ja kuluvat osat ei kulu takuuppirin. Korjausta varten kone tai laite on lähetettäv asiannukaisesti positituttuna joko tehtaallie tai johonkin MAFELL-asikaspalveluin. Älä yritä korjata konetta itse, koska siinä tapauskessa takuu sammu. Takuu ei vastaa vahingoista, jotka johtuvat asiaankulumattomasta käytostä tai normalaista kolumisesta.

GARANTI Mot uppvisande av kvitto utförs kostnadsfritt, under gildiga garantiātaganden, alla reparationer somfter fastställande frän var sida kan harledas till material-, bearnetnings- eller monteringsfel. Förbrunnings- och forsliningsdilar undantagna. Maskinen eller verkyget maste skickas fraktfritt till fabrik eller till MAFELLkunderservice. Undvik att själv forsoka utfora reparationen dà detta leder till att garantianspräk forfaller. För skador som upppkommen på grund av felaktig behandling ellerr normalt slitage övertas inget ansvar.

GARANTI Mod fremlæggelse af garantibeviset (original kvittering) ydes der gratis reparation af materiaie-, fremstellings- og monteringsfejl, i henhold til de gändende garantibetingelser. Forbrugs- og sliddele edulukkes fra这部分 garanti. Hertil sendes maskinen/apparatet fragfrit til producenten aller et Mafell-kundeservicevarksted. Hvis kunden selv forsøger at reparere maskinen, bortfalder garantien. Der overtages intet ansvar for beskadigelser, der opstår pga. uhensigtsmæssig brug aller normal slitage.

Гаразтуя При преьясыни дokуемпатуни на гаразтую (оригиньая квитанця) в COOTВETCTBTС И преоставлини гаразтуни МБбесларно плензевед Се необхочимь ремонты, КOTОРные по нашему опре dedенин NOобхочимь в CBЯЗС ДеректOM Maэрпала, обравочи и сбоги. ЭTO НТСОСТСК Расхочимь Maэрпалам и ИЗЧИЗWAЕМДд.TАТУМД Дд.TО машу в лдаху. устристю должны бить Фразков-фрахт OTпразоведно на заю по мastsерскую облужи ваня КПЕNTВОФ рирмы MAFELL. Изberайten посьтокамостая теловеду ремонта, поочьку в лдау сизугану! посьточимь в сизугану! посьточимь в сизугану! посьточимь в сизугану! посьточимь в сизугану! посьточимь в сизугану! посьточимь в сизугану! посьточимь в сизугану! посвшийсамостая теловеду ремонта, поочьку в лдау сизугану! посьточимь в сизугану! посьточимь в сизугану! посьточимь в сизугану! посьточимь в сизугану! посьточимь в сизyага.

GWARANCJA Po przystawieniu gwarancji (oryginalu dowodu zakupu) wykonane zostana w ramach terminu gwarancji wszelkiego rodzaju naprawy, tkore wedlug naszej oceny sa konieczne z powodu blędów materialowych oraz blȩdwó przy obróbe i montażu.Nie dotyczy to czȩci zamuminiumi zuzywalne. Prosimy o przystanie maszyny wźgl. urzadzenia na naz uzdoj do zakladu lub serwisu MAFELL. Unikać dokonywania samodzielnych napraw, gdyż powoduje to utrata roszczenia gwarancyjych. Nie przyjmujemy opdowiedzialnosci za szkody powstale wDyniku niedachowej obstrugi lub normalnégo zužycia.

ZÁRUKA Po prědloženi záručnich podkladù (originalí doklad o koupi) budou provedeny v rámci aktuálné platnéch pravidel pro poskytoványá záruky probedeny vsechny opravy, které jsou podle našich zjiistěni požadovány z hlédiska vad materialú, zpracováni a montaže. Dilly podlá Hajći použivani a opatrěbeni jsou z tohoto vyjmuty. Navic k totu musi byt stroj, pripadné pristroi zaslán vyplacné do závodu nebo zákaznického servisu MAFELL. Nezkouseje stroj opravovat sami, protoze tim zaniká nárok na záruku. Záruky se nevztahuji na škody vznikié neodbornou manipulaci nebo na tv, které vzníkly v dusledku normäniho opotrěboványi.

GARANCIJA Ob pridožitvi garancjske dokumentaciè (originalí nakupni račun) bodo v okviru veljavnih garancjskikh pogojev brezplačné opravljena vsa popravila, ki so po naši oceni potrebna zaradi napak v materialú, obdelavi in montaži. Porabni in obrabni deli so izvzeti iz tega dolocila. V ta names morate stroi oz. napravo prosto voznine poslati v tovarno ali v pooblašćeno MAFELL servisno delavnico. Popravil ne skušajte opravljati samostojno, są s temugasne pravica do garancije. Za škodo, ki nastane zaradi nestrokovnega ravnanja ali zaradi normalne obrabe, ne prevzemamo odgovornosti.

ZÁRUKA Po pridoženi záručného listu (originalíneho dokladu o kúpe) budó vsetky opravy, které určíme akno nevyhnutné z dōvodu chýb materiaílu, spracovania a montáže, vykonané bezplatne v rámci platinych záručnéch predpisov. Spotrebné diely a diely podliehajúce opotrebeniu su z toho vylúčné. K totu sa musi zaslāt stroi alebo pristroi bez DPRAVNÉH do podniku alebo zákaznickeho servisu MAFELL. Vyhnite sa poukusom o samostatné opravu, pretoze tym stratîte nárok na záruku. Za škody spôsoběné neodbornou manipuláciou alebo bezným opotrebovaním nepreberáme ziadnu zodpovednost'.

MAFELL AG

Beffendorfer Straße 4, D-78727 Oberndorf / Neckar

Telefon [phone]

Internet:

E-Mail:

Fax [phone]

www.mafell.de

[e-mail]
