Typ produktu	Prenosná okružná píla, systém na nastavenie dĺžky KSS 50 cc
Značka	Mafell
Model	KSS 50 cc
Prevádzkové napätie	230 V AC / 240 V AC / 110 V AC / 120 V AC podľa verzie
Frekvencia	50 Hz / 60 Hz
Príkon	1300 W
Odberový prúd	6,0 A (230 V), 12,5 A (110 V), 11,6 A (120 V)
Otáčky naprázdno	3300 - 5700 min⁻¹
Hĺbka rezu pri 0°	52 mm
Hĺbka rezu pri 30°	50 mm
Hĺbka rezu pri 45°	42 mm
Sklon rezného agregátu	0° - 45°
Max. / min. priemer píly	168 / 157 mm
Max. hrúbka tela píly	1,2 mm
Šírka rezu nástroja	1,8 mm
Upínací otvor	20 mm
Priemer odsávacieho hrdla	35 mm
Hmotnosť bez kábla a paralelného dorazu	5,4 kg
Rozmery (š x d x v)	257 x 751 x 258 mm
Hladina akustického tlaku LPA	96 dB(A), K=3 dB
Hladina akustického výkonu LWA	104 dB(A), K=3 dB
Vibrácie ruka-rameno	< 2,5 m/s²
Bezpečnostné zariadenia	Pevný horný ochranný kryt, pohyblivý dolný ochranný kryt, základová doska, rukoväte, rozdeľovací nôž, brzda, odsávacia hadica
Dodávané príslušenstvo	Karbidová píla 168 mm 32 zubov, rozdeľovací nôž 1,2 mm, servisný nástroj, návod na použitie, bezpečnostná príručka, prepravný kufor (podľa verzie)
Trieda ochrany	II

Často kladené otázky - KSS 50 cc Mafell

Ako vymeniť pílový kotúč na KSS 50 cc?

Odpojte sieťovú zástrčku. Stlačte páku blokovania 2 a potiahnite páku 3 nahor, aby ste zablokovali hriadeľ. Povoľte skrutku príruby 5 pomocou imbusového kľúča 4 proti smeru hodinových ručičiek. Odstráňte skrutku a prednú prírubu 6, potom otvorte pohyblivý kryt a vyberte pílový kotúč. Nasaďte nový kotúč podľa smeru otáčania, vložte prírubu a utiahnite skrutku v smere hodinových ručičiek.

Ako nastaviť hĺbku rezu?

Povoľte upínaciu páku 12. Pomocou ponornej páky 13 nastavte hĺbku. Odčítajte hodnotu na stupnici 14. Znova utiahnite páku. Hĺbka by mala byť približne o 2 až 5 mm väčšia ako hrúbka materiálu.

Ako vykonať ponorný rez?

Povoľte páku 12 a dajte stroj do hornej polohy. Zarovnajte zadný okraj základovej dosky s dorazom. Zapnite stroj, potom stlačte ponornú páku 13, aby sa kotúč ponoril vertikálne do obrobku. Rozdeľovací nôž sa automaticky odkloní. Posúvajte pomaly.

Aké sú základné bezpečnostné zariadenia?

Stroj je vybavený pevným horným ochranným krytom, pohyblivým dolným ochranným krytom, širokou základovou doskou, rukoväťami, rozdeľovacím nožom, automatickou brzdou a odsávacou hadicou. Nikdy nepoužívajte bez týchto zariadení.

Ako udržiavať KSS 50 cc?

Pravidelne čistite stroj, najmä nastavovacie a vodiace prvky. Ložiská sú namazané na celú životnosť. Po dlhšom používaní nechajte stroj skontrolovať v servisnom stredisku Mafell. Na mazacie miesta používajte špeciálne mazivo ref. 049040.

Ktoré pílové kotúče sú kompatibilné?

Používajte kotúče podľa EN 847-1, max. priemer 168 mm, upínací otvor 20 mm, max. hrúbka tela 1,2 mm, šírka rezu 1,8 mm. Nepoužívajte HSS kotúče, prasknuté alebo tupé. Prispôsobte počet zubov materiálu: 16 zubov na pozdĺžne rezanie, 24 na univerzálne, 32 na priečne, 56 na presné.

Ako nastaviť rozdeľovací nôž?

Odpojte zástrčku. Povoľte skrutku 8 pomocou imbusového kľúča 4. Posuňte rozdeľovací nôž v jeho pozdĺžnej drážke, aby ste dosiahli správnu vzdialenosť od kotúča (pozri obrázok 4). Utiahnite skrutku.

Čo robiť, ak sa pílový kotúč zasekne počas rezania?

Okamžite uvoľnite spínač a nepreťažujte. Ak je kotúč zaseknutý, zastavte pílu a nechajte ju v obrobku až do úplného zastavenia. Zistite príčinu (príliš rýchly posuv, tupý kotúč, napätie v dreve) a odstráňte ju pred opätovným spustením.

Ako používať paralelný doraz?

Paralelný doraz umožňuje rezať rovnobežne s okrajom. Upevnite ho na ľavú alebo pravú stranu stroja. Povoľte krídlové skrutky 20, nastavte šírku rezu (z 33 na 130 mm vpravo, zo 163 na 300 mm vľavo), potom skrutky utiahnite.

Aké ďalšie príslušenstvo je k dispozícii?

Mafell ponúka rôzne kotúče (16, 24, 32, 56 zubov), vodidlá (F80, F110, F160, F210, F310), uhlový doraz F-WA, svorky F-SZ100MM, protispätný hák F-RS, vodiaci valec UA, paralelný doraz K55-PA a vodiace zariadenia M a ML. Referencie nájdete v katalógu.

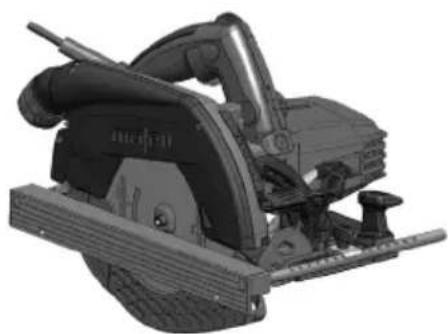

NÁVOD NA OBSLUHU KSS 50 cc Mafell

Preklad origináneho námodu na 170 používanie

MAF02117a

MAF02119/a

WARNING

Tymto potvrzujeme, ze stroj K 55 cc zodpoveda uwdenym smerniciam EU. Pri projektovani a stavbe boli pouzite normy uwdene v zozname. Osoba poverenya vyhotovenim technickych podkladov: Mafell AG

2006/42/EG

2014/30/EU

2011/65/EU

K55cc

EN 62841-1, EN 62841-2-5, EN 55014-1, EN 55014-2, EN IEC 61000-3-2, EN 61000-3-3, EN ISO 12100, EN 847-1

Hladina akustického vykonu L

$$ \mathrm {w} _ {\mathrm {A}} = 1 0 4 \mathrm {d B} (\mathrm {A}) $$

Nejistota

$$ \mathrm {K} _ {\mathrm {W A}} = 3 \mathrm {d B} (\mathrm {A}) $$

Rezani mekkého a tvrdého dreva zvlást' podel vlákna:

• pilovy kotouč - tvrdokov 0 168 x 1,8 x 20 mm, 16 zubù

4.6 Polożení prípojovacího vedení

Nebezpeci

Nivo zvočnega tlaka L

$$ \mathrm {P A} = 9 6 \mathrm {d B} (\mathrm {A}) $$

Negotovost

$$ \left(\mathrm {P} _ {\mathrm {A}} = 3 \mathrm {d B} (\mathrm {A}) \right. $$

Raven zvočne moči L

$$ w _ {A} = 1 0 4 \mathrm {d B} (A) $$

Negotovost K

$$ \mathrm {W A} = 3 \mathrm {d B} (\mathrm {A}) $$

Merjenje hrupa je bilo opravljeno s serijsko dobavljenim listomŽage.

2.4.2 Podatki o vibracijah

Pokym sa jej nevyvarujete, moze dojst' k poskodeniu vyrobku alebo predmetov v jeho okoli.

Tento symbol oznacuje uživatel'ské tipy a iné užitočné informácie.

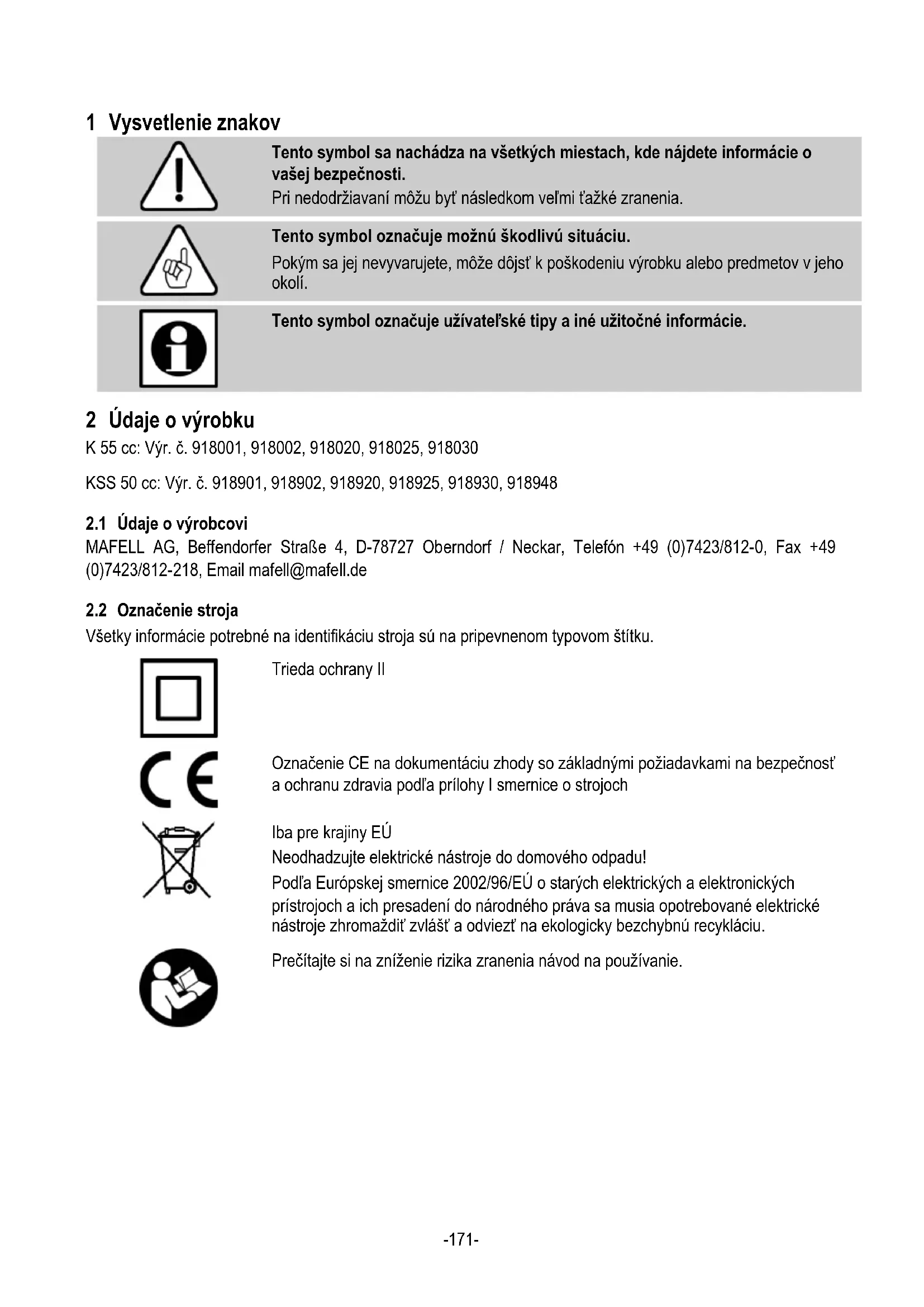

2 Udaje o vyrobku

K 55 cc: Vyr. Č. 918001, 918002, 918020, 918025, 918030

Podla Europskej smernice 2002/96/EÜ o starych elektrickych a elektronickych pristrojoch a ich presadeni do národného prava sa musia opotrebované elektrické nastroje zhromañdt' zvlást' a odviezt' na ekologicky bezchybnú recykláciu.

Precitajte si na zniZenie rizika zranenia navod na pouzivanie.

2.3 Technické udaje

K 55 cc

Prevádkové napätie	230 V AC	240 V AC	110 V AC	120 V AC
Sietová frekvencia	50 Hz	60 Hz	50 Hz	60 Hz
Prikon v nepretržitom režime	1300 W		1300 W	1300 W
Prikon prúdu v nepretržitom režime	6,0 A		12,5 A	11,6 A
Vol'nobehu otáčky	3300 - 5700 min-1
Híbka rezu 0°/30°/45°	58 / 56 / 48 mm
Otočný agregát píly	0°- 45°
Priemer listu píly max./min.	168 / 157 mm
Najvacěsia základná hrubka telesa pilového kotúča	1,2 mm
Rezná šírka nástroja	1,8 mm
Upevnovaci otvor pilového listu	20 mm
Priemer sacieho nátrubku	35 mm
Hmotnost' bez sietového kábla, bez parallenej zarážky	4,1 kg
Rozmery (Š x D x V)	234 x 330 x 258 mm

KSS 50 cc:

Prevádkové napätie	230 V AC	240 V AC	110 V AC	120 V AC
Sietová frekvencia	50 Hz	60 Hz	50 Hz	60 Hz
Prikon v nepretržitom režime	1300 W		1300 W	1300 W
Prikon prúdu v nepretržitom režime	6,0 A		12,5 A	11,6 A
Volnobehu otáčky	3300 - 5700 min-1
Híbka rezu 0°/30°/45°	52 / 50 / 42 mm
Otočný agregát píly	0°-45°
Priemer listu píly max./min.	168 / 157 mm
Najvacěsia základná hrubka telesa pílového kotúča	1,2 mm
Rezná šírka nástroja	1,8 mm
Upevnovaci otvor pílového listu	20 mm
Priemer sacieho nátrubku	35 mm
Hmotnost' bez sietového kábla, bez parallenej zarážky	5,4 kg
Rozmery (Š x D x V)	257 x 751 x 258 mm

2.4 Emisie

Uvedené emise hluku boli namerané podla noriem EN 62841-1 und EN 62841-2-5 a dajú sa použit na porovnanie elektrického náradia s iným náradím a na predežné posúdenie zataženia.

Nebezpečenstvo

Emisie hluku sa mozu pri skutočnom používaní elektrického náradia lišit od uvedenych hodnot v závislosti od spôsobu, akým sa elektrický nastroj používa, hlavne od toho, aký typ obrobku sa obrába.

Noste preto ochranu sluchu, aj ke'd bezí elektrický nastroj bez pret'aženia!

2.4.1 Üdaje o emisiach hluku

Emisie hluku zistene podla normy EN 62841-1 a EN 62841-2-5 su:

Hladina akustického tlaku L

$$ \mathrm {P A} = 9 6 \mathrm {d B (A)} $$

Neistota

$$ \mathrm {K P} _ {\mathrm {A}} = 3 \mathrm {d B} (\mathrm {A}) $$

Hladina akustického vykonu L

$$ \mathrm {W A} = 1 0 4 \mathrm {d B} (\mathrm {A}) $$

Neistota K

$$ \mathrm {w} _ {\mathrm {A}} = 3 \mathrm {d B} (\mathrm {A}) $$

Meranie hluku bolo realizované štandardne dodávaným listom pily.

2.4.2 Udaje o vibracii

Typieké vibracie posobiace na ruky a ramená stanovené podla EN 62841 su mensie ako 2,5m / s^2

2.5 Obsah dodávky

Ručná kruhová pila K 55 cc kompletná s:

1 kotucovy pilovy list s hrotom z tvrdej ocele 168 mm, 24 zubov
1 Klin na stiepanie dreva (hrubka 1,2 mm)
1 Obslužný nastroj s držiakom na stroji
1 Návod na použivanie
1 Zosit „Bezpečnostné pokyny"
1 Transportna skrinka iba pri vyr.č. 918002, 918030

Tieto zariadenia su nevyhnutne pre bezpečné prevádzku stroja a nesmú sa odstražovat' alebo vypojit' z funkcie.

Pred spustenim do prevadzky skontrolujte funkcnost'a mozné poskodenie bezpecnostnych zariadeni. Nepouživajte strojs chybajucimi alebo neucinnymi bezpecnostnymi zariadeniami.

Stroj je vybaveny nasledujucimi bezpečnostnymi zariadeniami:

• Horny pevn'y ochranny kryt
• Dolny pohyblivy ochranny kryt
• Velká základná doska
• Rukovate
• Klin na stiepanie dreva
• Spinacie zariadenie a brzda
• Odsávacie hrdlo

2.7 Používanie podl'á predpisov

Vyrobok K 55 cc / KSS 50 cc je vchodný len na pozdžne a šikmé rezanie masívného dreva.

Spracovat' možno aj dosky, ako su dewotrieskové dosky, latovsky a dosky MDF. Použivajte povolené pilové listy podla EN 847-1.

JeMZne tiez spracovanie dewovlaknitych izolachnych materiav.

Iné použivanie, ako je uvedené vyssie, je zakázané. Vyrobca nezodpovedá za škody, ktoré boli spôsobené iným použitím.

Pri použivaní podla predispov a napriek dodržiavaniu bezpečnostných predispov pretrvávajú zvyškové riziká spôsobené použivaním podla predispov, ktoré možu viest'k zdravotnám následkom.

• Dotykom piloveho listu v oblasti spustacieho otvoru pod zakladovou dorskou.
• Dotykanie sa dielov piloveho listu, ktoré vyčnievajú pod obrobkom, pri rezani.
• Dotykanie sa otočných dielov z bočnej strany: Pilový list, upevnovacia príruba a skrutka s prírubou.
• Spatny náraz stroja pri zaseknuti v obrobku.
• Zlomenie a vyhodenie pilového listu alebo dielov pilového listu.
  Dotykanie sa dielov pod napatim pri otvorenom puzdre a sietovej zastrcke, ktora nie je vytiahnuta.
• Negativne dopady na sluch pri dlhodobej przy bez ochrany sluchu.
• Emisie škodlivého dreveného prachu pri dlhodobej prevadzke bez odsávania.

Dodržiavajte neustále nasledujúce bezpečnostnéPokyny a bezpečnostné predpisy platné v prislušnej krajine používania!

Precitajte si tiez bezpecnostnepokyny v prilozenej brozure"Bezpecnostnepokyny".

VseobecnéPokyny:

• Deti a mládež nemožu obsluhovat stroj. Vynimkou z toho su mladi ludia pod dohl'adom špecialisti zu zaćelom ich vyškolenia.

• Nikdy nepracujte bez ochrannych zariadeni predisanych pre prislušnú prevadzku a nemeinte na stroji nic, co by mohlo negativne ovplyvinit bezpečnost.

• Pri používani stroja v exteriéri sa odporúča použit ochranný spínač chybného prúdu.

• Poškodené káble alebo zástrčky sa musia ihned vymenit. Výmenu moze vykonat ibairma Mafell alebo autorizovana servisné dielna firmy MAFELL, aby sa predišlo bezpečnostnám rizikám.
• Zabrante ostrym zalomeniam kábla. Najma pri preprave a uskladneni stroja nesmiete omotat kabel okolo stroja.

Použivat's nesmú:

• Prasknute pilove kotuce a podobné kotuce, ktoré zmenili svoj tvar.
• Pilové kotúče vyrobené z vysoko legovanje rychloreznej ocele (pílové kotúče HSS).
• Tupé pilové kotúce z dovodu prilis vysokého zaťaženia motora.
• Pilové kotúče, ktorých základné teleso je hrubsie, alebo ktorých sírka rezu (rozvod) je mensia ako hrúbka klinu na štiepanie dreva.
• Pilové kotúče, ktoré nie su vhodné pre počet otáčok pilového kotúča vo volnobehu.

Pokyny k použivaniu osobnej ochrannej vybavy:

• Pri vykonávani Činností vždy používajte ochranu sluchu a oči, ako aj protiprachovú masku a ochranné rukavice.

Pokyny pre prevadzku:

Pilenie

Nebezpečenstvo

• Nesiahajte rukami do oblasti rezu a na pilovy list. Svojou druhou rukou uchopte pridavnú ruková't alebo teleso motora. Pokial' obe ruky držia pilu, nemóžu byt zraneni kotúčom píly.
• Nesiahajte pod obrobok. Ochranny kryt vás nedokáze ochránil pred kotučom pily pod obrobkom.

• Prispósobte híbku rezu hrúbke obrobku. Pod obrobkom by mala byt vidiet menej ako célá yśka zubov.

• Nikdy nederzte obrobok, ktory sa ma pilit, v ruke alebo prelozeny cznoh. Zabezpeche obrobok na stabilnom upevneni. Je dolezite, aby ste riadne upevnili obrobok, aby sa vyrazne znizilo riziko fyzického kontaktu, zaseknutia cepele alebo straty kontroly.

• Drzte elektricky nastroj za izolované rukovăte, ked' vykonávate Činnosti, pri ktorychMZezasiahnut' použivaný nastroj skryte prudové Rozvody alebo spojovacie Rozvody. Kontakt s vedenim pod napatim sposobí, ze aj kovovečcasti elektrického nastroja budu pod napatim, co bude to mat' za nasledok Úder elektrickým prudom.
• Pri pozdǐznom rezani používajte vždy zarážku alebo vodiacu listu. Zlepšuje to presnost' rezu a znižuje možnost' zaseknutia piloveho listu.
  Vždy použivajte pilové listy so správnou vel'koš'tou a vhodným montážnym otvorom (napriklad v tvare kosostvorca alebo okruhlom tvare). Pilové listy, ktoré sa nehodia k montážnym dielom stroja, bezia nerovnomerne a spôsobuju stratu kontroly.
• Nikdy nepoužívajte poskodené alebo nesprávné podložky alebo skrutky pilového listu. Podložky a skrutky pilového listu su špecialne navrhnuté pre vašu Pilu pre optimány vykon a prevadzkovú spoálhivost'.

• Spatny náraz je nahla reakcia spôsobena zachytením, zaseknutím alebo nesprávnym nastavenímp pilového listu, ktorá spôsobi, ze sa pila bez kontroly zdvihne a posunie von z obrobku smerom k obslužnému personálu.
• Ak sa pilovy list zachyti alebo zasekne v zareze pily, zablokuje sa a vykon motora tlacipilu spat k obsluznemupersonalu.
• Pokial' sa pilovy list pri rezani skruti alebo vychyli, možu sa zuby na zadnej hrane piloveho listu zachytit o povrch dreva, co sposobi yvcuvanie kotúca zo zárezu a odskočenie pily smerom spat' k obslužnému personál.

Spatny náraz je vysledkom nesprávného alebo chybného použivania pily. Dá sa mu zabránit prijatim vchodnych preventívnych opatrení, ako je popisané nižsie.

• Drzte pilu pevne oboma rukami a svoje ruky umiestnite tak, aby absorbovali sily spätného náruz. Vždy sa drzte bokom od piloveho kotúča, nikdy nedávajte pilovy list do"Juste" rovin y vašim telom. V pripe da spätného náruz moze kotucová pila poskočit dozadu, ale obsluhujuci personal moze kontrlovat sily spätného náruz prijatim vchodnych opatrení.
• Pokial' sa pilovy list zasekne alebo prestanete pracovat', vypnite pilu a drzte ju pevne v materiali, kym sa pilovy list uplne nezastavi. Nikdy sa nepokusajte odstranit' pilu z obrobku alebo ju t'ahat' dozadu, ked' sa pilovy list pohybuje, pretoze moze dojst' k spatnémunárazu. Zistite a odstrante pricinu pre zaseknutie piloveho listu.
• Pri opātovnom spusteni píly, ktorá je zaseknutá v obrobku, vycentrujte pilovy list v záreze a skontrolujte, Či ne su zuby píly zachytené v obrobku. Pokial' sa pilovy list zasekne, moze sa vysunú't z obrobku alebo spósobit spätný náraz pri opātovnom spusteni píly.
• Podoprite ve'ke dosky, aby ste zniizili rizikospatneho narazu sposobene zaseknutym listompily. Ve'ke dosky sa mozu prehybat pod vlastnouvahou. Dosky musia byt podopreté na obochstranach, a to aj v blizkosti zarezu pily, ako aj naokraji.
• Nepoužívajte tupé alebo poškodené pilové listy. Pilové listy s tupými alebo nesprávné nastavenými zubami spôsobuju zvyşéné trenie, zaseknutie piloveho listu a spātný náraz z dōvodu prilis uzkeho zárezu.
  Pred pilením riadne utiahnite nastavenie híbky rezu a uhla rezu. Ak sa počas pilenia zmenia nastavenia, pílový list sa može zaseknúť a može tiež dojst k spātnému nárazu.
• Bud'te mimoriadne opatrni pri pileni do existujucich stien alebo inych nevidite'nych oblasti. Ponoreny pilovy list sa moze pri rezani do skrytych predmetov zaseknut a sposobit spatny náraz.

Funkcia dolného ochranného krytu

• Skontrolujte funkčnost' pruziny pre dolny ochranný kryt. Pokial' dolny ochranný kryt a pruzina nefunguju správné, nechajte vykonat' pred použitim udržbu pily. Poškodené diely, lepkavé usadeniny alebo nahromadené triesy spősobuju, ze dolny ochranný kryt funguje s oneskorením.
• Dolny ochranny kryt otvarajte manuálne iba pri špecialnych rezoch, ako su „ponorné a uhlovrezy". Otverte dolny ochranny kryt pomocou t'ahacej páky a uvo'nite ho, akonáhle sa pilovy list ponori do obrobku. Pri vsetkych in'ych Činnostiach počas pilenia musi automaticky pracovat dolny ochranny kryt.
• Neumiestnujte pilu na pracovny stol alebo na podlahu bez toho, aby dolny ochranny kryt nezakryval pilovy list. Nechranych pilovy list, ktory dobieha, pohybuje pilou v opacnom smere ako je smer rezu a reze vsetko, co mu stoji v ceste. Davajte pritom pozor na dobu dobehu piloveho listu.

Funkcia klinu na štipeanie dreva

• Používajte vchodné pilový list pre klin na stiepanie dreva. Aby klin na stiepanie dreva fungoval, základné piloveho kotúča musí byt'tensia ako klin na stiepanie dreva a širka zubov musí byt'vacśia ako hrubka klinu na stiepanie dreva.
• Nastavte klin na štiepanie dreva tak, ako je to popísané v tomto návode na použivanie. Nesprávné vzdialenosti, poloha a nastavenie možu spősobit', ze klin na štiepanie dreva nezabrani spātnému nárazu.

• Vždy používajte klin na štiepanie dreva, s výnimkou „ponornych rezov". Po ponornom reze namontujte spāt klin na štiepanie dreva. Klin na štiepanie dreva rusi pri ponornych rezoch a može vyvolat spātny náraz. Tento odsek sa vztahuje len na ručné kotúčove pily bez sklopného klinu MAFELL.

• Aby mohol klin na stiepanie dreva fungovat', musi sa nachadzat' v strbine pily. Pri kratkych rezoch je klin na stiepanie dreva neucinny pri predchadzani spatnému nárazu.

• Nepracujte s pilou so zahnutym klinom na stiepanie dreva. Aj nepatrna porucha moze spomalit' zatvaranie ochranného krytu.

Pokyny k udrzbe a servisu:

Pri vsetkych cinnostiach, pri ktorych vznika značné množstvo prachu, pripojte stroj k vhodnému externému saciemu zariadeniu. Rychlost' vzduchu musí byt minimálne 20 m/s.

Vnútorny priemer sacieho nátrubku 1 (obr. 1) je 35 mm.

Rezanie mäkkého a tvrdého dreva špecialne pozdž vlákna:

• Kruhovy pilovy list HM Ø 168 x 1,8 x 20 mm, 16 zubov

Rezanie makkého a tvrdého dreva špecialne naprieč vláknom:

Kruhovy pilovy list HM 168 x 1,8 x 20 mm, 32 zubov

Rezanie mäkkého a tvrdého dreva špecialne naprieč vláknom „jemné rezy“:

• Kruhovy pilovy list HM 168× 1,8× 20mm ,56 zubov

Rezanie drevovlaknitych izolačných materiávo:

• Stlačte tlacidlo 2 (obr. 2) a potiahnite zaist'ovaciću páčku 3 (obr. 2) smerom hore. Hriadel píly je potom zaistený a radiaca páka zablokovaná.
• Pomocou šesthranného skrutkovača 4 (držiak obr. 3) uvolnite skrutku prí Ruby 5 (obr. 3) proti smeru hodinovych ručiciek. Potom odstránte skrutku a prednú upevnovaciu príru6 (obr. 3).
• Teraz możete po otvorení pohyblíveho ochranného krytu odstránit piłový kotúč.
• Upinacie prí Ruby musia byt bez prilnavych dielov.
• Pri vkladani piloveho listu davajte pozor na smer otacania.
• Potom nasadte upevnovaci prirubu, skrutku priruby a riadne ju utiahnite otacanim v smere hodinovych ručiciek.

4.5 Klin na stiepanie dreva

Nebezpečenstvo

Pri vsetkych udrzbarskych cinnostiach musite vytiahnut sietovu zastrchu.

Klin na stiepanie dreva 7 (obr. 3) zabrañuje zaseknutiu kotúca píly pri pozdžnom rezani. Správnva vzdialenost' ku kotúcu píly je zobrażnéna (obr. 4).

• Na prestavenie musite uvol'init' skrutku 8 (obr. 3) pomocou dodaného imbusového skrutkovača 4 (obr. 3).
• Nastavte klin na stiepanie dreva posúvaním v jeho pozdížnej dražke a potom skrutku opat' riadne utiahnite.

Pri práci davajte pozor na uloženie spojovacieho kábla. Spojovaci kabel moze narusit bezpečnostné funkcie a pracovné funkcie a moze sa dostat do kontaktu s nastrojom.

Zablokovanie je znázornene ak priklad na obr. 6.

5.2 Zapnutie a vypnutie

• Zapnutie: Zatlačte zablokovanie zapnutia 9 (obr. 2) smerom doprodu, aby sa odblokovalo. Potom stlačte pri stlačenom zablokovaní zapnutia spinaciu páku 10 (obr. 2).

Kedze ide o spinac bez aretacia, stroj bude bezat len dovstedy, kym bude toto spinacie tlacidlo stlacene.

• Vypnutie: Pre vypnutie musite uvol'ni't spinaciu pačku 10 (obr. 2). Prostrednictvom integrovanej automatickej brzdy sa obmedzi dobu vysunutia pilového listu na cca 1-2 s. Zablokovanie zapnutia sa opat' automaticky aktivuje a zabezpečuje ručné kotúčovú pilu proti neumyselnému zapnutiu.

5.3 Svetlo

Pozor

Nepozerajte sa do horiacej lampy!

Elektricky nastroj je vybaveny svetelnym modulom 21 (obr. strana 5).

Po zapnuti stroja je napajany svetelny modul urcitudobu a potom je pripraveny na prevadzku.

V pohotovostnom režime rozsvieti svetelný modul automaticaky svetlo pri pohybe stroja alebo ho poças dlhsieho prestoja opat vypne.

5.4 Nastavenie híbky rezu

Híbka rezu sa dá nastavit postupne v rozsahu medzi 0 a 55 mm.

Pritom sa postupuje nasledovne:

Uvolnite upevnovaci páku 12 (obr. 1).
- Pomocou ponornej páky 13 (obr. 1) moźete postupné menit hlbku rezu.
- Nastavenu híbku si možete odčitat' na stipnici 14 (obr. 1). Ako indikátor pritom slúži skosená hrana ponornej páky.
- Utiahnite opat'upevnovaci páku 12 (obr. 1).

Híbku rezu nastavte vždy o cca 2
až 5 mm váčsiu ako je hrúbka
rezaného materialu.

5.5 Nastavenie pre šikmé rezy

Agregat pily sa da nastavit na lubovolny uhol pre sikme rezy od 0 do 45^

• Pokial' chcete stroj naklonit, uvedte ho do vychodiskovej polohy a podoprite ho tak, aby sa dal agregat pily otocit.
  Uvolinite paku 15 (obr. 1).
• Nastavte uhol podla stupnice na otočnom segmente.
• Potom riadne utiahnite páku 15 (obr. 1).

5.6 Ponorné rezy

Nebezpečenstvo

Riziko spätného nárazu pri ponornych rezoch! Pred ponorení umiestnite stroj zadnou hranou základnej dosky k dorazu, ktorý je pripevnený k obrobku. Pri ponorení držte stroj pevne za rukovát a posuñe ho mierne doprodu!

• Uvol'nite upevnovaciu páku 12 (obr. 1) a pomocou ponornej páky 13 (obr. 1) nastavte stroj do hornej polohy.
• Pomocou pretradenej tăznaj páky 16 (obr. 1) uplne otvorte pohyblivý ochranný kryt, aby sa dal stroj položit' na obrábaný obrobok. Pilový kotúč sa potom nachadza volné nad materialem a moze byt zarovnaný so značkou.
  Zapnite stroj a zatlačte piestovú páku 13 (obr. 1) smerom dole. Pilový kotúč sa tak vertikálne ponori do obrobku. Híbka ponorenia sa dá odčítat' na stipnici 14 (obr. 1). Klin na štiepanie dreva sa počas procesu ponorenia vychyli smerom nahor. Hned', ako sa uvolné štrbina za kotúčom pily, ked' sa stroj pohybuje doprodu, sa klin na štiepanie dreva vráti do svojej normalnej polohy.

5.7 Pilenie podla nárysu

Pohyblérysovacieukazovadlo19obr.1) sa tiez automatickyprispósobuje sikmymrezom.Tatonysovaná hrana zodpoveda vnutornej strane piloveho kotuça.Pri sikmych rezoch je mozné označenie vidiet cez otvor na l'avej strane horého ochranného krytu (sipka,obr.1).

• Uchopte stroj za rukovăte a položte ho na obrobok prednou Čast'ou základnej dosky.
• Zapnite ručné kruhová pílu (pozri kapitolu 5.2) a rovnomère tláčte stroj v smere rezu.
• Po skončeni rezania vypnite pilu uvolném spinacieho tlacidla 10 (obr. 2).

5.8 Pilenie s parallelnou zarazkou

Paralelná zarázka sa používa na pilenie rovnoběgne s existujúćou hranou. Doraz moze byt' namontovaný na stroji vpravo alebo vflavo. Oblast' rezu na pravej strane je 33 - 130 mm (ukazovatel Čitania "X" obr. 1) a na l'avej strane 163 - 300 mm (hrana Čitania na hrane

ukazovatela "Y" obr. 1). V rozsahu 163 - 220 mm je potrebné stoj zdvihnú't o cca 10 mm smerom hare, aby sa dal dorazzasunú't pod teleso motora.

• Sírku rezu możete nastavit po uvolneni krédlovych skrutiek 20 (obr. 2) prisluśnym posunom dorazu a následnym riadnym dotiahnutim krédlovych skrutiek.

Okrem toho sa da paralelná zarázka použit
jednoduchým otočením (vodiaca plocha pre hranu obrobku smeruje nahor) aj ako dvojitá podpera pre lepsie vedenie ručnej kotúčovej pily. Potom sa da viest stroj pozdíž vedenia pripevného k obrobku.

5.9 Prace so zarazkou rukovate

Zarážka uchopenia sa použiva na pilenie rovnobězné s už existujúćou hranou. Doraz moze byt' namontovany na stroji vpravo alebo vlavo. Plocha rezu je pritom cca 12-40 mm na pravej strane a cca 30-210 mm na l'veej strane.

• Širku rezu možete nastavit po uvolneni kridlovych skrutiek 20 (obr. 2) prislušnám posunom dorazu a naslednám riadnám dotiahnutim kridlovych skrutiek.

6 Udrzba a opravy

Nebezpečenstvo

Pred vsetkymi udrzbarskymi cinnostami musite vytiahnut akumulator.

Stroje MAFELL sú skonšruované tak, aby bolinenáročné na udžbu.

Použité gulkove ložiská su namazané na celú dobu zivotnosti. Po dlhsej prevadzkovej dobe odporucame odovzdat stroj na kontrlu autorizovanej servisnej dielni firmy MAFELL.

Na vsetky mazacie miesta použivajte iba náš špecialny suk, objednávkač.049040 (1 kg plechovka).

6.1 Uskladnenie

Pokial' sa stroj dlhsiu dobu nepouzival, musite ho starostlivo vycistit. Nastriekajte leskle kovove diely antikoroznym prostriedkom.

Porucha	Pričina	Odstránenie
Stroj sa nedá zapnúť	K dispozífiižiadne alebo len priliš nízke napătie	Skontrolujte napájanie napātím elektrikárom
	Defektná siet'ová poistka	Poistku musí vymenit' elektrikár
	Opotrebené uhlíkové kefky	Prevezte stroj do dielne zákaznicheho servisu spolocnosti MAFELL
Stroj sa zastavuje počas rezania	Výpadok siete	Siet'ové predradené poistky musí skontrolová'telektrikár
	Pret'aženie stroja	Znižit' rychlost' posunu vpred
	Opotrebené uhíkové kefky	Prevezte stroj do dielne zákaznicheho servisu spolocnosti MAFELL
Pílový list sa zasekáva pri posune stroja vpred	Príliš ve/lgý posunu vpred	Znižit' rychlost' posunu vpred
	Tupý pilový list	Okamžite uvolnít spínač. Odstránit' stroj z obrobku a vymenit' pilový list
	Pnutie v obrobku	Zvýšená opatnost' pri pîlení, zvyšuje sa riziko spātného nárazu.
	Nesprávné vedenie stroja (napr. pri hands-free navádzani)	Použit' parallelnú zarážku
	Nerovný povrch obrobku	Vyrovnat' plochu
Pílový list vibruje v obrobku Pílový	list nie je správné nestavený	Dotiahnut' pilový list
	Obrobok nie je upevný	Upevni't' obrobok svorkami
Pílový list sa zastavil - motor sa otáča dalej	Pílový list nie je správné upevný	Dotiahnut' pilový list
Vypáléné značky na Rozhraniach	Nevhodný alebo tupý pilový list pre pracovné krok	Vymenit' pilový list
Zapchaté vyhadzovanie triesok	Drevo príliš vlhké	Vyčistit' vyhadzovanie triesok
	Dlhotrvajúce rezanie bez odsávania	Pripojit' stoj k externému odsávaniu, napr. malému odstražováču prachu
Dolné pohyblívý ochranný kryt sa nezativára alebo sa zatvára len pomaly	Triesky a kúsky dreva v dolnom pohyblivom ochrannom kryte	Odstránty triesky a kúsky dreva

8 Zvlaste nprisluenstvo

• Pilovy list - HM 168 x 1,8 x 20, 16 zubov (pozdížny rez) Objénávka c. 092 476
• Pilovy list HM 168 x 1,8 x 20, 24 lubov (pozdǐžny a šikmý rez) Objénávka Č. 092 478
• Pilový list - HM Ø 168 x 1,8 x 20, 32 lubov (šikmý rez) Objednévka Č. 092 480
• Pilový list HM Ø 168 x 1,8 x 20, 56 zubov (jemný rez) Objedávka Č. 092 482
  Vodiaca kolaj F80, 800 mm dlha Objednávka c. 204 380
  Vodiaca kolaj F110, 1100 mm dlha Objednávka c. 204 381
  Vodiaca kolaj F160, 1600 mm dlha Objednávka c. 204 365
• Vodiaca kolaj F210, 2100 mm dlha Objednávkač. 204 382
  Vodiaca kofaj F310, 3100 mm dlha Objednavka c. 204 383
  -UhlovydorazF-WA Objednavkac.205357
• Príslušenstvo k vodiacej kolaji:
• Skrutková svorka F-SZ100MM (2 St.) Objénávka Č. 205 399
• Spojováci kus F-VS Objedávka c. 204 363
  -Taška na kolajnice F160 Objedávka c. 204 626
• Súprava tăsiek na kolajev F80/160 s uhlovým dorazom zložená z: F80 + Objénávka Č. 204 749 F160 + konektor + uhlový doraz + 2 skrutkové svorky + taška na kolajev
• Súprava tašiek na kolaje F160/160 zložená z: 2 x F160 + konektor + 2 Objénávka Č. 204 805 skrutkové svorky + taška na kolaje
• Zastavenie spätného nárazu F-RS Objénávka c. 202 867
• Zaręczka uchopenia UA Objednośćcka 206 073
• Paralelná zarázka K55-PA Objénámvač. 206 825
• Vodiace zariadenie M Objénávka c. 208 170
• Vodiace zariadenie ML Objednávkač. 204 378
• Zaręczka proti uchopeniu odspodu MF-UA Objedność c. 206073

9 Explozívny výkres a zoznam náhradních dielov

Príslušné informácie o náhradnych dieloch najdete na nasej webovej stránke: www.mafell.com

GARANTIE Gegen Vorlage der Garantieunterlage (Original-Kaufbeleg) werden innerhalb der jeweils gültigen Gewährleistungsregelungen kostenles alle Reparaten ausgeführct, die nach unseren Feststellungen wegen Material-, Bearbeitungs- und Montagefehlern erforderlich sind. Verbrauchs- und Verschließsteile sind hiervon ausgeschlossen. Hierzu muss die Maschine bzw. das Gerät frachtfrei an das Werk oder an eine MAFELL-Kundendienstelle geschickt werden. Vermeiden Sie, die Reparatur selbst zu versuchen, da dadurch der Garantieanspruch erlitscht. Für Schäden, die durch unsachgemäß Behandlung oder durch normalen Verschleiß entstanden sind, wird keine Haftung übernommen.

WARRANTY Upon presentation of the warranty document (original invoice), we will carry out all repairs free of charge in accordance with the applicable warranty provisions, processing and mounting faults free of charge on presentation of this properly filled-in Guarantee Certificate and your original receipt. This is not valid for consumables and wearing parts. For this purpose, the machine or the appliance is to be forwarded freight paid to our plant or to an authorized MAFELL repair service. Refrain from trying to carry out the repairs yourself as otherwise your warranty claim will become extinct. We do not accept any liability for any damage resulting from improper handling or normal wear.

GARANTIE Sur presentation de cette carte de garantie, duement remplie par votre fournisseur et accompagnée de l'original de la piece justifiant l'achat, nous effectuerons gratuiment toutes les réparations faisant l'objet d'un recours en garantie pendant la période indiquée, de la construction ou de la fabrication, à l'exclusion des pieces de consommation et d'usure. La machine ou l'appareil doit être pour cela expédé franco de port à notre usine ou à un atelier de service après-vente MAFELL. Évitez de procéder vous-mêmes à toute réparation,eci périmant tout recours en garantie par la suite. Nous déclinons toute responsabilité en cas de dommages décaulant d'une manipulation non conforme ou d'une usure normale.

GARANZIA Dietro presentaione del presente certificato di garanzia, regolamente compilato, insieme alla ricevuta originale, vengono eseguite gratuamente tutte le riparazioni necessarie ris contrate dai nostri accertamenti, entro il periodo di garanzia vigente, dovuti a difetti di materiaile, della lavorazione o di montaggio. Da ciò sono esclusi pezzi di consumo e pezzi soggetti ad usura. A questo scopo la macchina overvo l'apparechio (elettrico) va spedito franci di porto allo stabilimento oppur e a d'un punto di assistenza clienti della MAFELL. Evitate di tentare Voi stessi di effettuire la riparazione, altrimenti il diritto di garanzia viene revocato. Non ci assumiamo alcuna responsabilità per danni derivanti da trattamento non conforme o da normale usura.

GARANTIE Tegen vertoon van dit reglementair ingevuld garantie-bewijs, samen met het originele koopbewijs worden binnen de telkens geldige garantiregelingen gratis alle reparations uitgevoerd, die volgens onceconstateringen op grond van materiaal-, bewerkings- en montagefouten vereist zich. Verbruik- en slijtagedelen zichi mienvan uittgesloten. Hiervoor moet de machine resp. het apparaat vrachtvrij maar de fabrik ofaar een MAFELL-klantenservice worden gestuurd. Vermijdt u het de reparatie zelfuit te voeren, onder dadoor der garantieclaim verralt. Voor schade die door oneselfkundige behandeling of door normale slijtage is ontstaan, worden geen aansprakelijkheid aanvaardt.

GARANTIA Presentando este documento de garantía (recibo original de compra), todas las reparaciones nécessarias por defectos de material, erroses de mecanizzato o faltas de montaje en el marco de las reglamentaciones de la garantía concedeada por parte del fabricante se efectuarán libre de gastros. Se excuyen sin embargo piezas fungibles o de desgaste. Paraarlo, entrega a porte pagado la MQquina o el equipo a las fibricas del fabricante o a uno de los+puntos de asistencia技术水平a de reparación a CCTA propria. De locontrario, caducará el derecho a garantía. No se asumirá responsabilitadalguna por los daños que se despendan del uso inappropriado ni por el desgaste en el uso diario.

TAKUU Tātā takukukittia (alkuperäinen ostokukitti) vastaan suoritetaan voimassa olevan takuuajan sisällä maksuttta kaikk Korjaukset, jotka olemme todennyetarpeellisiki materiaali-, valmistus- ja asennusvirheista johtuen. Käytö- ja kuluvat osat ei kulu takuupiniin. Korjausta varten kone tai laite on lähetettä via asianmukaisesti positituttuna joko tehtaallie tai johonkin MAFELL-asikaspalveluin. Älä yritä korjata konetta itse, koska siinä tapauskessa takuu sammu. Takuu ei vastaa vahingoista, jotka johtuvat asiaankulumattomasta käytostä tai normalaista kolumisesta.

GARANTI Mot uppvisande av kvitto utförs Kostenadsfritt, under gildiga garantiātaganden, alla reparationer somfter fastställande frän var sida kan harledas till material-, bearnetnings- eller monteringsfel. Förbrunnings- och Förslitningsdilar undantagna. Maskinen erller verkyget mäste skickas fraktfritt till fabrik aller till MAFELLkunderservice. Undvik att själv forsoka utfora reparationen dà detta leder till att garantianspräk forfaller. För skador som upppkommen på grund av felaktig behandling ellerr normal slitage övertas inget ansvar.

GARANTI Mod fremlæggelse af garantibeviset (original kvittering) ydes der gratis reparation af materiaie-, fremstellings- og monteringsfejl, i henhold til de gändende garantibetingelser. Forbrugs- og sliddele edulukkes fra这部分 garanti. Hertil sendes maskinen/apparatet fragfrit til producenten aller et Mafell-kundeserviceværksted. Hvis kunden selv forsøger at reparere maskinen, bortfalder garantien. Der overtages intet ansvar for beskadigelser, der opstør pga. uhensigtsmæssig brug aller normal slitage.

ГарANTY ПриPreдьяВелени ДOKумЕнци На ГарANTYО (оригиньая КВИТАЦЯ) в COOTВETCTBTМСпразвлами OPreюctыгени ГарANTM Мы Бсплатно РпогиБЕДМ Се HeбхODIMье ремOTы, КOTOBIE NO нашему Oпраздени Ho HeбхODIMьВ CBЗМ CdepeKTOM Мaterиала, образOTКИСБОК. 3TO He OTHOCITСКРACXODHIM МATERIANAM ИЗHAWIBAEMBIM DeTANМ. Дд STORO MAИSHA经 УсточТВО доЖНо 6БТБ ФразнК-ФразXT OTПВАLENO на ЗавOD ИЛМ мостерСКИО NBCLYKINBAHIM KINENTOB ФрMbI MAFELL. ИЗberaite ПОБТКСССТОТЧЕНО ремOTы, ПОSCONьКВЗТOM сИУСАЕ рaramТУ AnHHIpyETС. Мы He HECM OTBETCTBEHHOCTN Na Bved, ПрочIHENHBI B peZILTATE HePRAWILIBHORO obpaUeHINIA ECTECTBEHNO IN3HOCA.

GWARANCJA Роз tradstawieniu gwarancji (oryginalu dowodu zakupu) wykonane zostana w ramach terminu gwarancji wszelkiego rodzaju naprawy,为其 wedlug naszej oceny sa konieczne z powodu blędów materialowych oraz blȩdw przy obróbe i montažu. Nie dotyczny to czeci zamienne i zuzywalne. Prosimy o przeslanie maszyny wzgl. urzadzenia na naz koszt do zakladu lub serwisu MAFELL. Unikać dokonywania samodzielnych napraw, gdyż powoduje to utrata roszczeń gwarancyjnych. Nie przyjmujemy oppowiedzialnosci za szkody powstale wwyniku niefachowejb obslugi lub normalné zožycia.

ZÁRUKA Роз predozeni záručnich podkladù (originalí doklad o koupi) budou probedeny v rámci aktuálne platněch pravidel pro poskytování záruky probedeny vsechny opravy, které jsou podle našich zjištěni požadovány z hlédiska vad materialú, zpracováni a montaže. Dilly podlá Hajćic použiváni a opořtebeni jsou z tohoto vyjmuty. Navic k TOM musi byt stroj, pripadne pristroj zaslán vyplacné do závodu nebo zákaznického servisu MAFELL. Nezkouseje stroj opravovat sami, protoze tim zaniká nárok na záruku. Záruky se nevztahuji na škody vznikić neodbornou manipulaci nebo na tv, které vzníkly v dusledku normániho opotřebovány.

GARANCIJA Ob pridožitvi garancijske dokumentaciè (originalí nakupni račun) bodo v okviru veljavnih garancijskih pogojev brezplačno opravljena vsa popravila, ki so po naši oceni potrebna zaradi napak v materialú, obdelavi in montaži. Porabni in obrabni deli so izvzeti iz tega dolocila. V ta namen morate stroj oz. napravo prosto voznine poslati v tovarno ali v pooblaščeno MAFELL servisno delavnico. Popravil ne skušajte opravljati samostojno, są s temugasne pravica do garancije. Za škodo, ki nastane zaradi nestrokovnega ravnanja ali zaradi normalne obrabe, ne prevzemamo odgovornosti.

ZÁRUKA Poz predloženi záručného listenu (originalného dokladu o kupe) budu vsetky opravy, které určime akno nevyhnutné z dōvodu chýb materialú, spracovania a montáže, vykonané bezplatne v rámci platinych záručných predpisov. Spotrebné diely a diely podliehajúce opotrebeniu su z toho yvlúčné. K totu sa musi zaslát stroj alebo pristroj bez DPRAVNÉH do podniku alebo zákaznickeho servisu MAFELL. Vyhnite sa pokusom o samostatné opravu, pretoze tým stratîte nárok na záruku. Za škody spôsobéne neodbornou manipuláciou alebo bezným opotrebovaním nepreberáme ziadnu zodpovednost'.

MAFELL AG

Beffendorfer Straße 4, D-78727 Oberndorf / Neckar

Telefon [phone]

Internet:

E-Mail:

Fax [phone]

www.mafell.de

[e-mail]
