Produkttyp	Bärbar cirkelsåg, längdsystem KSS 50 cc
Märke	Mafell
Modell	KSS 50 cc
Driftspänning	230 V AC / 240 V AC / 110 V AC / 120 V AC beroende på version
Frekvens	50 Hz / 60 Hz
Upptagen effekt	1300 W
Upptagen ström	6,0 A (230 V), 12,5 A (110 V), 11,6 A (120 V)
Tomgångsvarvtal	3300 - 5700 min⁻¹
Skärdjup vid 0°	52 mm
Skärdjup vid 30°	50 mm
Skärdjup vid 45°	42 mm
Sågenhetens lutning	0° - 45°
Max/min klingdiameter	168 / 157 mm
Max klingkroppstjocklek	1,2 mm
Verktygets skärbredd	1,8 mm
Fästhål	20 mm
Diameter på utsugningsanslutning	35 mm
Vikt utan kabel och parallellanslag	5,4 kg
Mått (b x d x h)	257 x 751 x 258 mm
Ljudtrycksnivå LPA	96 dB(A), K=3 dB
Ljudeffektnivå LWA	104 dB(A), K=3 dB
Hand-armvibration	< 2,5 m/s²
Säkerhetsanordningar	Fast övre skyddskåpa, rörlig nedre skyddskåpa, basplatta, handtag, klyvkniv, broms, utsugningsanslutning
Medföljande tillbehör	Hårdmetallklinga 168 mm 32 tänder, klyvkniv 1,2 mm, serviceverktyg, bruksanvisning, säkerhetshäfte, transportväska (beroende på version)
Skyddsklass	II

Vanliga frågor - KSS 50 cc Mafell

Hur byter man sågklingan på KSS 50 cc?

Koppla bort nätkontakten. Aktivera spärrspaken 2 och dra spaken 3 uppåt för att låsa axeln. Lossa flänsskruven 5 med insexnyckeln 4 moturs. Ta bort skruven och den främre flänsen 6, öppna sedan den rörliga kåpan och ta bort klingan. Montera den nya klingan i rotationsriktningen, sätt tillbaka flänsen och dra åt skruven medurs.

Hur ställer man in skärdjupet?

Lossa klämmspaken 12. Använd sänkspaken 13 för att ställa in djupet. Läs av värdet på den graderade skalan 14. Dra åt spaken igen. Djupet ska vara cirka 2–5 mm mer än materialets tjocklek.

Hur utför man ett sticksnitt?

Lossa spaken 12 och placera maskinen i övre läget. Rikta bakkanten av basplattan mot ett stopp. Starta maskinen, tryck sedan på sänkspaken 13 för att sänka klingan vertikalt i arbetsstycket. Klyvkniven öppnas automatiskt. För fram maskinen långsamt.

Vilka är de viktigaste säkerhetsanordningarna?

Maskinen är utrustad med en fast övre skyddskåpa, en rörlig nedre skyddskåpa, en bred basplatta, handtag, en klyvkniv, en automatisk broms och en utsugningsanslutning. Använd aldrig maskinen utan dessa anordningar.

Hur underhåller man KSS 50 cc?

Rengör maskinen regelbundet, särskilt inställnings- och styranordningarna. Lagren är livstidssmorda. Efter lång användning, låt en Mafell-serviceverkstad göra en översyn. Använd specialfett ref. 049040 för smörjpunkterna.

Vilka sågklingor är kompatibla?

Använd klingor som uppfyller EN 847-1, diameter max 168 mm, fästhål 20 mm, klingkroppstjocklek max 1,2 mm, skärbredd 1,8 mm. Använd inte HSS-klingor, spruckna eller slöa klingor. Anpassa antalet tänder till materialet: 16 tänder för längdsnitt, 24 för blandning, 32 för tvärsnitt, 56 för precisionssnitt.

Hur ställer man in klyvkniven?

Koppla bort nätkontakten. Lossa skruven 8 med insexnyckeln 4. Flytta klyvkniven i dess längsgående slits för att få rätt avstånd till klingan (se bild 4). Dra åt skruven.

Vad gör man om sågklingan fastnar under sågning?

Släpp omedelbart strömbrytaren och forcera inte. Om klingan har fastnat, stanna sågen och låt den vara stilla i arbetsstycket tills den stannat helt. Fastställ orsaken (för snabb matning, slö klinga, spänningar i träet) och åtgärda den innan du startar igen.

Hur använder man parallellanslaget?

Parallellanslaget gör det möjligt att såga parallellt med en kant. Fäst det till vänster eller höger på maskinen. Lossa vingmuttrarna 20, ställ in skärbredden (från 33 till 130 mm till höger, från 163 till 300 mm till vänster) och dra sedan åt muttrarna.

Vilka extra tillbehör finns tillgängliga?

Mafell erbjuder olika klingor (16, 24, 32, 56 tänder), styrskenor (F80, F110, F160, F210, F310), vinkelanslag F-WA, tvingar F-SZ100MM, återstötsskydd F-RS, styrrulle UA, parallellanslag K55-PA samt styrutrustning M och ML. Se katalogen för referenser.

BRUKSANVISNING KSS 50 cc Mafell

Oversätting av 95 originalbruksanvisingen

Läs alla sakerhetsanvisingar och anvisningar. Underlætenhet att följa sakerhetsanvisingar och anvisningar kan orsaka elstötar, brand och/eller allvariga persorskador. Behäll alla sakerhetsanvisingar och anvisning for framtida använding.

ADVARSEL

S - EG Konformitetsförklaring

Vi intygar hermed att maskinen K 55 cc uppyler angiva EU direktiv. De angiva normema anvandes vid konstruktioch tilverkning. Befuillmaktgad for sammanstallningen av den teknsika dokumentationen: Mafell AG

DK - EU overensstemmelmeseerktlaering

S - EG Konformitetsförklaring

Vi intygar hermed att maskinen KSS 50 cc uppyller angiva EU direktiv. De angiva nomema anvandes vid konstruktion och tilverknig

Befulmaktigad for sammanstallingen av den tekiska dokumentationen: Mafell AG

DK - EU overensstemmelseserklaerig

Innehällsförteckning

1 Teckenförklaring 96
2 Produktdata 96
2.1 Uppgifter om tillverkaren 96
2.2 Maskinens ID-beteckning 96
2.3 Tekniska data 97
2.4 Emissioner 98
2.5 Leveransinnehäll 98
2.6 Sakerhetsanordninger 99
2.7 Avsedd anvandning 99
2.8 Kvarvarande risker 99
3 Sakerhetsanvisningar 99
4 Forbereda/stalla in 102
4.1 Natanslutting 102
4.2 Bortsugning av span 102
4.3 Välja sagblad 102
4.4 Byta sagblad 102
4.5 Klyvkil 102
4.6 Dragning av anslutningsledningen 102
5 Anvandning 103
5.1 ldrifttagning 103
5.2 Till- och frankoppling 103
5.3 Belysning 103
5.4 Installingn av snittdjup 103
5.5 Installing for sneda snitt 103
5.6 Snitt med djupanslag 103
5.7 Saga after mall 104
5.8 Saga med parallellanslag 104
5.9 Arbeta med stodanslaget 104
6 Service och underhäll 104
6.1 Forvaring 104
7 Atgardande av störning 105
8 Specialtillbehör 106
9 Explosionsritting och reservdelsista. 106

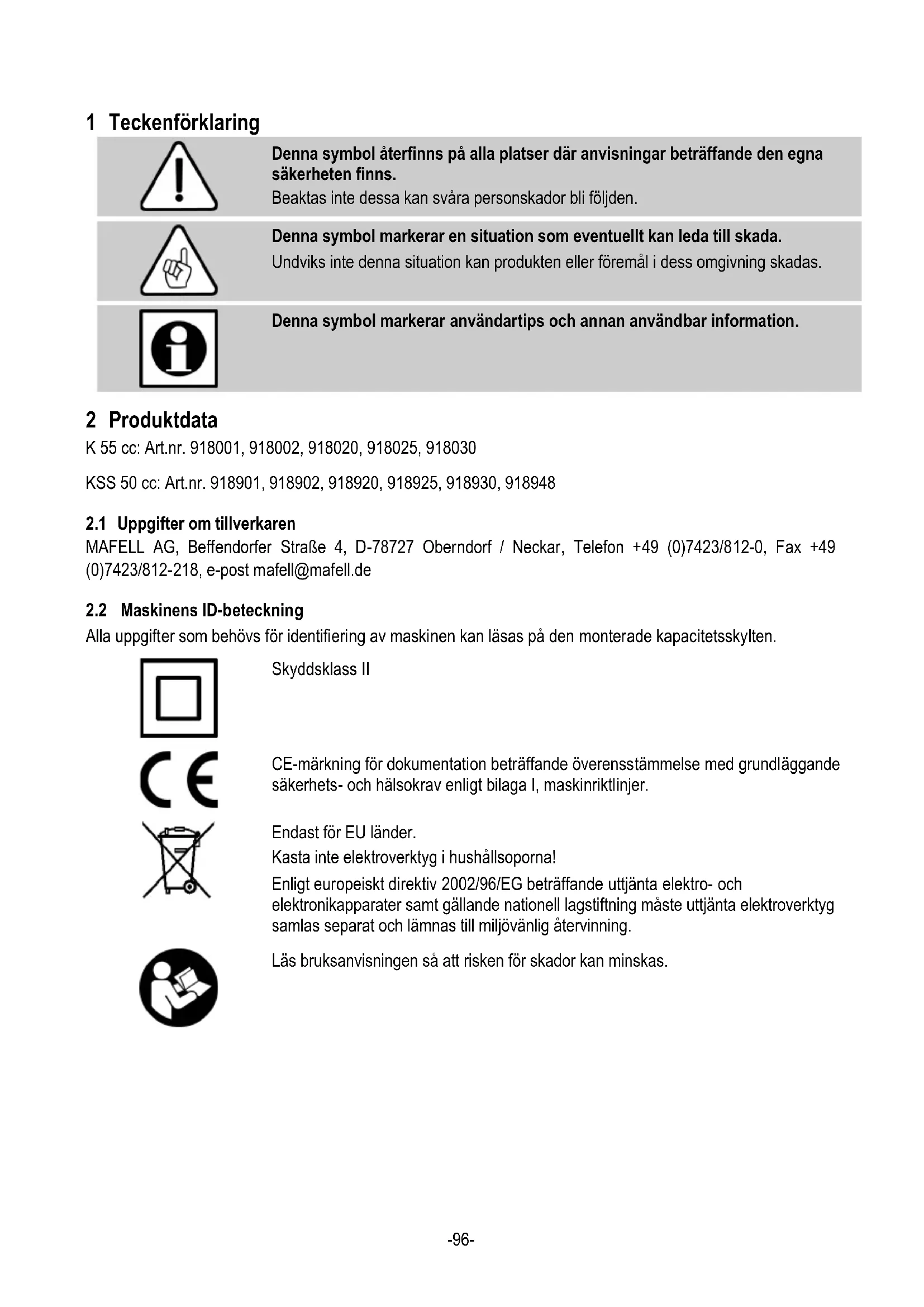

1 Teckenförklaring

Denna symbol Återfinns på alla platser)där anvisningar beträffande den egna sakerheten finns.

Beaktas inte dessa kan svara personskador bli foljden.

Denna symbol markerar en situation som eventuellt kan leda till skada.

Undviks inteenna situation kanprodukten ellerelemai dess omgivning skadas.

Denna symbol marker användartips och annan användbar information.

2 Produktdata

K 55 cc: Art.nr. 918001, 918002, 918020, 918025, 918030

2.1 Uppgifter om tilverkaren

MAFELL AG, Beffendorfer Straße 4, D-78727 Oberndorf / Neckar, Telefon [phone], Fax [phone], e-post [e-mail]

2.2 Maskinens ID-beteckning

Alla uppgifter som behovs for identifiering av maskinen kan lasas pa den monterade kapacitetsskylten.

Skyddsklass II

CE-markning for dokumentation betraffande overensstammelse med grundlagande sakerhets- och halsokrav enligt bilaga I, maskinriktlinjer.

Endast for EU Länder.

Kastainte elektroverktyg i hushaillsoporna!

Enligt europeiskt direktiv 2002/96/EG betraffande uttjanta elektrö- och elektronikapparater samt gällande nationell lagstiftning maste uttjanta elektroverktyg samlas separat och lämnas till miljövänlig Återvinning.

Läs braupsanvisingen sä att risken for skador kan minskas.

2.3 Tekniska data

K 55 cc

Driftsspanning	230 V AC	240 V AC	110 V AC	120 V AC
Nätfrekvens	50 Hz	60 Hz	50 Hz	60 Hz
Effektforbrukning kontinuierlig drift	1300 W		1300 W	1300 W
Strömforbrukning kontinuierlig drift	6,0 A		12,5 A	11,6 A
Varvital vid tomgang	3300 - 5700 min-1
Snittdjup 0°/30°/45°	58 / 56 / 48 mm
Sågaggregat svängbart	0° - 45°
Sågklingediameter max./min.	168 / 157 mm
Största sagklingetjocklek	1,2 mm
Verktygets snittbredd	1,8 mm
Sågklingemonteringsål	20 mm
Diameter sughällare	35 mm
Viktutan nitkabel, utan parallellanslag	4,1 kg
Mätt (B x L x H)	234 x 330 x 258 mm

KSS 50 cc

Driftsspanning	230 V AC	240 V AC	110 V AC	120 V AC
Nätfrekvens	50 Hz	60 Hz	50 Hz	60 Hz
Effektforbrukning kontinuereg drift	1300 W		1300 W	1300 W
Strömforbrukning kontinuereg drift	6,0 A		12,5 A	11,6 A

Varvital vid tomgång	3300 - 5700 min-1
Snittdjup 0°/30°/45°	52 / 50 / 42 mm
Sagaggregat svängbart	0° - 45°
Sågklingediameter max./min.	168 / 157 mm
Största sagklingetjocklek	1,2 mm
Verktygets snittbredd	1,8 mm
Sågklingemonderingshål	20 mm
Diameter sughällare	35 mm
Viktutan nitkabel,utan parallellanslag	5,4 kg
Mätt (B x L x H)	257 x 751 x 258 mm

2.4 Emissioner

De angivna ljudemissionsvärdena har uppmatts enligt EN 62841-1 och EN 62841-2-5 och kan användas for jämforelse av elverktyget med andra elverktyg samt För en preliminär bedömming av belastningen.

Fara

Vid practisk använding av elverktyget kan ljudemissionsvärdena avvika frän de angivna värdena beroende på hur elverktyget används och i synnerhet beroende på vilken typ av detalj som bearetas.

Använd därfor alltid hörskkydd, även nar elverktyget gärutan last.

2.4.1 Uppgifter om bullernivå

Bulleremissionsvärden har matts enligt EN 62841-1 och EN 62841-2-5 och uppgår till:

Ljudtrycksniva L

$$ \mathrm {P A} = 9 6 \mathrm {d B} (\mathrm {A}) $$

Osakerhet

$$ \angle P A = 3 \mathrm {d B} (\mathrm {A}) $$

Ljudeffektnivá L

$$ \mathrm {W A} = 1 0 4 \mathrm {d B} (\mathrm {A}) $$

Osakerhet K

$$ \mathrm {w} _ {\mathrm {A}} = 3 \mathrm {d B} (\mathrm {A}) $$

Bullernivamätning genomfördes med seriemässigt levererad sagklinga.

2.4.2 Uppgifter om vibration

Den typiska hand-arm-rörelsen beräknad enligt EN 62841 ar mindre an 2,5m / s^2

2.5 Leveransinnehal

Handcirkelsag K 55 cc komplett med:

1 Cirkelsagklinga med hardsmetallyta 168 mm, 24 tander
1 Klyvkil (tjocklek 1,2 mm)
1 Manöverktyg i hällaren på maskinen
1 Bruksanvisning
1 Häfte "Sakerhetsanvisingar"
1 Transportlada endast for art. nr. 918002, 918030

Kapsagsystem KSS 50 cc kompletts med:

1 Cirkelsagklinga med hardmetallyta 0 168 mm, 32 tander
1 Klyvkil (tjocklek 1,2 mm)
1 Manöverktyg i hällaren på maskinen
1 Bruksanvisning
1 Häfte "Sakerhetsanvisingar"
1 Transportlada endast for art. nr. 918902, 918930, 918948

2.6 Sakerhetsanordninger

Risk

Dessa anordninger ar nödvändiga for saker maskindrift och fär inte tas bort eller goras overksamma. Kontrollera fore användning av maskinen att sakerhetsanordninger fungerar och ar intakta. Använd inte maskinen om sakerhetsanordninger saknas eller ar ur Funktion.

Maskinen ar utrustad med foljandesakerhetsanordninger:

-Övre fast skyddskapa
- Undre rörlig skyddskapa
- Stor basplatta
- Handtag
Klyvikil
- Kopplingsanordning och broms
- Utsugsstuts

2.7 Avsedd användning

K 55 cc / KSS 50 cc Är endast avsett for langd- och tvärkapning av massivt trä.

Även trabaserat material som spanplattor, lamelltra och MDF-skivor kan bearetas. Använd godkända sagklingor enigt EN 847-1.

Också möjlig for bearbeting av träfiberisoleringsmaterial ar.

En annan använding an vad som beskrivs ovan ar inte tillaten. Tillverkaren fransager sig allt ansvar for skador som kan harledas till sadan avvikande använding.

Följ de riktlinjer beträffande använding, service och unterhäll som lämnas av MAFELL für korrekt använding av maskinen.

2.8 Kvarvarande risker

Risk

Vid avsedd använding och trots att sakerhetsföreskrifter böjs finns på grund av användningsändamålet orsakade restrisker vilka kan leda till hälsofarliga följder.

• Beröring av sagklingan i området vid öppningen under grundplattan.
• Beröring av den del av sagklingan som skjuter ut under arbetsstycket vid kapning.
• Beröring av roterande delar fran sidan: sagklinga, klämfläns och flänsskruv.
• Rekyl hos maskinen vid fastklamning i arbetsstycke.
• Brott på, och utslungning av, sagklingan eller delar avenna.
• Beröring av spanningsforande delar vid öppen kapa och ej urdragen nätkontakt.
• Paverkan på hörsel vid langvariga arbeten utan hörskelskydd.
• Emission av hälsovådligt tradamm vid langre användning utan uppsugning.

Beakta alltid foljande
sakerhetshänvisningar och de
sakerhetsbestammelser som gäller
i repsektive användarland!

Läs även sakerhetsanvisingarna i det bifogade hättet "Sakerhetsanvisingar".

Barn och ungodomar fär inte hanteraenna maskin. Detta gäller dock inte ungodomar som arbetar under uppsikt av fackkraft inom ramen for sin utbildning.
- Arbeta aldrigutan de skyddsanordninger som foreskrivsforaktuelltarbete ochandra ingetp maskinen som kan paverka sakerheten.
- Vid användning av maskinen utomhus rekommenderas en jordfelsbrytare.

• Skadad kabel eller kontakt måste omgående bytas ut. För att undvika sakerhetsrisker fär bytet endast utforas av Mafell eller av en auktoriserad MAFELL-kundtjänstverkstad.
• Förhindra skarpa böjningar av kabeln. Snurra inte kabeln runt maskinen vid transport och forvaring.

Följande sagklingor fär inte användas:

• Hackiga sagklingor och sādana somändrat form.
• Såg Klingor av snabbstål med hög legering (SS-såglinga).
• Trubbiga sagklingor på grund av for hog belastning på motorn.
• Såg Klingor vars huvudmassa ár kraftigare, eller vars snittbredd (vridning) árindre, an bredden pä klyvkilen.
• Såg Klingor sominte ar lampliga till sagglingevarvtalet vid tomgang.

Anvisningar for användning av personlga skyddsutrustninger:

• Bär alltid hörsel- och ögonskydd samt dammskyddsmask och skyddshandskarRARY du arbetar.

Anvisiningar fordriften:

Sånging

Fara

• För inte in händerna i sagområdet och ta inte på sagbladet. Hall i extrahandtaget aller i motorhöljet med den andra handen. Om du häller båda händerna på sagen kan händerna inte skadas av sagbladet.
• För inte in handen under arbetsstycket. Skyddskapan kan inte skydda dig mot sagbladet under arbetsstycket.
• Anpassa snittdjupet till arbetsstyckets grovlek.
  Mindre an en hel tandhöjd skara vara synlig under
  arbetsstycket.

• Hall aldrig fast det arbetsstycke som ska kapas med händerna och placera det inte heller over benet. Säkra arbetsstycket vid att stabilt feste. Det ar viktigt att arbetsstycket sats fast ordentlig for att minimera risiken for kroppskontakt, fastklämning av sagbladet aller att du forlorar kontrollen.

• Häll bara i elverktyget med de isolerade greppytorna narrabeten skutföras darverktyget kantraffapagomdaelledningarller den egnasladden. Kontakt med en spanningsforande ledning gorratt elverktygets metalldilar ocksä sats under spanning och orsakaren elektrisk stot.

• Använd alltid att anslag, eller kantstyrning, vid langskapning. Det forbättrar noggrannheten vid kapningen och minskar risiken for att sāgbladet klams fast.
• Använd alltid sāgblad med rätt storlek och med passande monteringshal (t.ex. stjärnformat eller runt). Sāgblad som inte passar till sagens monteringsdilar gär ojemnt och leder till att du forlorar kontrollen.
• Använd aldrig skadade aller felaktiga sāgbladsbrickor aller sāgbladsskruvar. Sāgbladsbrickorna och - skruvara har konstruerats särskilt for din sag, for optimal effekt och sakerhet.

Rekyl - orsaker och sakerhetsanvisningar

• En rekyl ar den plötsiga reaktionen som sker på grund av att att sagblad hakar fast, kläms fast aller ar felaktigt inriktad. Detta gör att en okontrollerad sāg lyfter och rör sig ut ur arbetsstychet i riktning mot Personen som arbetar med sagen.
• Om sagbladet hakar fast ihrer klämmer i sagspalten som forsluts blockerar sagbladet och motorkraften slar tillbaka sagen mot personer som arbetar med den.
• Om sagbladet vrids eller riktas in fel i sagsnittet kan tänderna i den bakre kanten på sagbladet haka fast i traytan sa att sagbladet rör sig ut ur sagspalten och sagen hoppar tillbaka mot personen som arbetar med den.

En rekyl intraffar till foljd av fel aller felaktig användning av sagen. Den kan forhindras med hjälp av lämpiga forsiktighetsatgärder som beskrivs nedan.

• Hall fast sagen med bada händerna och hall armarna på sändant satt att de kan fanga upp emot rekylkraften. Man bör alltid sta vid sidan om sagbladet, aldrig ha det i linje med kroppen. Vid en rekyl kan cirkelsagen hoppa bakat men personen som arbetar med sagen kan behärska rekylkrafterna med hjälp av lämpiga försiktighetsatgärder.

• Om sāgbladet klämmer erer om du avbryter arbetet, stäng av sagen ochhall den stilla i arbetsstycket tills sāgbladet har stannat helt. Försök aldrig ta bort sagen frän arbetsstycket, ell er der den bakiänges, sa lange sāgbladet rör sig, annars finns risk För rekyl. Ta reda pa och avhjalp orsaken till att sāgbladet klämmer.

• Om man vill starta om en sag som befinner sig i ett arbetsstycke sa ske sagbladet centereras i sagspalten och man maste kontrollera att sagbladets tander inte har hakat fast i arbetsstycket. Om sagbladet hakar fast kan den fora sig ut ur arbetsstycket aller orsaka en rekyl om sagen startasigen.
• Stöd upp stora skivor För att Förhindra rekyl på grund av sagblad som sitter fast. Stora skivor kan böjas ner på grund av den stora egna vikten. Skivor maste stödjas upp på båda sidorna, både nara sagspalten och vid kanterna.
• Använd inga sloa aller skadade sagblad. Sågblad med sloa aller fel inriktade tänder orsakar på grund av en for träng sagspalt en ökad friktion, fastklämming av sagbladet och rekyl.
• Dra innan sängingen fast inställingarna for sāgdjup och kapningsvinkel. Om inställingarna forandras under sängingen kan sāgbladet klämmas fast och en rekyl kan inträffa.
• Var särskilt fösiktig när du sāgar i existende väggar eller andra områden där man inte ser baksidan. Sāgbladet som sänks in i materialet kan blockeras i dolda foremål och orsaka en rekyl.

Den undre skyddskapans Funktion

• Kontrolera fore varje använding att den undre skyddskåpan stängerutan problem. Använd inte sagen om inte rörligeheten hos den undre skyddskåpan fungerar och den inte stänger direkt. Klam eller bind aldrig fast den undre skyddskåpan i den öppna positionen. Om sagen oavsiktigt skulle falla ner på golvet kan den underskyddskåpan BOjas. Oppna skyddskåpan med dragsaken och sakerställ att den rör sig fritt och inte rör vid varken sagblad aller dela delar oavsett kapningsvinkel eller sādgjup.
• Kontrollera att fjädern for den undreskyddskåpan fungerar. Låt utföra service pa sagen fore användningen om den undreskyddskåpan eller fjädern inte fungerar felfritt.

Skadade delar, kladdiga avlagringar aller spanansamlingar gör att skyddskäpan arbetar med fordröjning.

• Öppna bara den undre skyddskåpan manuellt vid särskilda snitt säsom "djup- och vinkelsnitt". Öppna den undre skyddskåpan med dragspaken och slapp spaken sa snart sagbladet tränger in i arbetsstychet. Vid alla andra sagningsarben ska den undre skyddskåpan arbeta automatiskt.
• Lagg inte ner sagen på arbetsbänken eller golvet utan att den undre skyddskåpan tacker sagbladet. Ett oskyddat sagblad som fortsetter rotera forflytar sagen mot kapningsriktningen och sagar allt somkommen i dess vag. Observera sagbladets aftergangsid.

Klyvkilens Funktion

• Använd det sāgblad som passar till klyvkilen. För att klyvkilen sca verka maste sāgbladets stamblad vara tunnare an klyvkilen och tandbredden maste vara bredare an klyvkilens tjocklek.
• Justera klyvkilen på det satt som beskrives i bruksanvisningen. Felaktiga avstand, fel position och inrikting kan vara orsaken till att klyvkilen inte forhindrar en rekyl på ett verksam tsett.
• Använd alltid klyvkilen, utom vid "djupkapning". Montera tillbaka klyvkilen after djupsångingen Klyvkilen stör vid djupsånging och kan orsaka en rekyl. Detta avsnitt gäller bara für handcirkelsågarutan MAFELL-flippkil.
• För att klyvkilen ske fungera maste den befinna sig i sagspalten. Vid korta kapningar ar klyvkilen overksam nar det gäller att forhindra en rekyl.
• Använd inte sagen med missformad klyvikil. Redan en liters störning kan göra att skyddskåpan stängs langsamt.

Anvisningar for servcie och underhäll:

• Regelbunden rengöring av maskinen, framfor allt av justeringsanordninger och styrfunctionaler, ar en viktig sakerhetsaspekt.
• Endast original MAFELL reservdlar och tillbehör fär användas. I annat fall foreligger inga ansprák på garantietaganden och inget ansvar frän tillverkarens sida.

Färe idrifttagning maste det kontrolleras att natspanninger overensstammer med vad som star pa maskinens kapacitetsskylt.

Hälsovådligt damm maste suga upp med en M-sugare.

Maskinen ska anslutas till en lamplig, extern suganordning vid alla arbeten dar en stor mangd damm skapas. Lufthastigheten maste vara minst 20m / s

Invändig diameter på sughällare 1 (bild 3) ar 35mm .

4.3 Valja sagblad

Användett vasst verktygforatt bibehalla bra snittkvalitet.Valjett verktyg som passar material och aktuell användning i foljande lista:

Kapning av barr- och lovträ speciellt langs med fiberriktning:

HM-cirkelsagsklinga 168 x 1,8 x 20 mm, 16 tander

Kapning av barr- och lovträ speciellt tvårs emot och langs med fiberriktning:

HM-cirkelsagsklinga 168 x 1,8 x 20 mm, 24 tander

Kapning av barr- och lovträ speciellt tvårs emot fiberriktning:

• HM-cirkelsågsklinga Ø 168 x 1,8 x 20 mm, 32 tander

Kapning av barr- och lovträ speciellt tvårs emot fiberriktning "finsnitt":

• HM-cirkelsågsklinga Ø 168 x 1,8 x 20 mm, 56 tander

Skärning av träfiberisoleringsmaterial:

• HM-cirkelsågsklinga Ø 168 x 1,8 x 20 mm, 56 tander

Drag alltid ur natakontakten vid alla servicearbeten.

• Paverka på omkopplaren 2 (bild 2) och dra spärrspaken 3 (bild 2) uppåt. Nu är sāgaxeln LAST och kopplingsspaken spärrad.
• Lossa flänsskruven 5 (bild 3) motsols med sexkantnyckeln 4 (hällare bild 3). Ta nu loss skruven och den främre spännfläsen 6 (bild. 3).
  Du kan nu ta bort sagklingan after att den rørliga skyddskapan har öppnats.
• Klämländsarna måste vara fria fran vidhäftende delar.
• Var noga med rotationsriktingen nar sagklingan sats i.
  Satt sedan klammflansen på plats, satt i flansskruven och drag fast genom att vrida medsols.

4.5 Klyvikil

Risk

Drag alltid ur natakontakten vid alla servicearbeten.

Klyvkilen 7 (bild. 3) forhindrar att sagklingan klams fast vid sagning i langsriktningen. Ratt avstand till sagklingan visas i (bild 4).

• Lossa for inställingen skruven 8 (bild 3) med den medfoljande sexkantnyckeln 4 (bild 3).
• Justera klyvikelen genom att forskjuta den i den langsgaende slitsen och dra sedan at skruven igen.

4.6 Dragning av anslutningsledningen

Fara

Ge akt på anslutningsledningens dragning under arbetet. En untermåligt dragen anslutningsledning kan paverka sakerhetsfunktionerna och arbetsfunktionerna negativt och komma i kontakt med verktyget.

Ett exempl på dragningen visas på bild 6.

Dra anslutningsledningen i riktning skyddsring och bort fran maskinen. Håll alltid anslutningsledningen på avstand fran arbetsverktyget. Använd kardborrefastet på utsugningsstutsen som stöd.

5 Användning

5.1 Idrifttagning

Innehallet ienna bruksanvisning maste vara kant av alla som sca hantera maskinen, med speciell hänvisning till kapitet "Sakerhetsanvisiningar".

5.2 Till- och frankoppling

• Starta: tryck startsparren 9 (bild 2) framåt for att lasa upp. Hall in startsparren och tryck in startknappen 10 (bild 2).

Eftersom det ar en omkopplare som saknar sparr gär maskinen bara sö lange som startknappen hälls intryckt.

• Avstängning: För att stänga av släpper du startknappen 10 (bild 2). Med hjälp av den inbyggda automatiska bromsen begrānsas sagklingans aftergangsid till ca 1-2 s. Startspärren aktiverasigen automatiskt och sakrar handcirkelsägen mot oavsiktlig start.

5.3 Belysning

Observera

Titta inte in i den lysande lampan!

Elverktyget ar utrustat med en belysningsmodul 21 (Bild 5).

Belysningsmodulen forsorjs kontinuerigt under en visstid i och med att maskinen startas satt i och ar sedan redo for anvandning.

När den ar redo für användning startar belysningsmodulen belysningen automatiskt nar maskinen forflyttas och stänger av den om maskinen ar stilla under en langre tid.

5.4 Installng av snittdjup

Snittdjupet kan stallas in steglost mellan 0 och 55~mm

Gör på foljande satt:

• Lossa sparrspaken 12 (bild 1).
• Ställ in snittddupet med djupanslaget 13 (bild 1).
• Det installda djupet kan lásas av på skalan 14 (bild 1). Som pekare används den avfasade kanten på djupanslaget.
• Dra at sparrspaken 12 (bild 1)igen.

Ställ alltid in snittdjupet sa att det ar ca. 2 till 5 mm större an tjockleken pa det material som skall kapas.

5.5 Installining for sneda snitt

Sagaggregatet kan stallas in i valfri vinkel fran 0 till 45^ for fasade snitt.

• När maskinen skalutas placeras den i startposition och stöttas pa sádant satt att sāgaggregatet kan svängas.
• Lossa spaken 15 (bild 1).
• Ställ in vinkeln enligt skalan på svängfästet.
• Dra sedan fast spaken 15 (bild 1).

5.6 Snitt med djupanslag

Risk

Risk for rekyl vid snitt med djupanslag! Innan maskinen sanks ner sca den placeras med basplattans bakre Kant mot ett anslag som ar fast pa arbetsstycket. Hall stadigt i handtaget nar maskinen sanks ner och skjut den latt framat!

• Lossa klämspaken 12 (bild 1) och ställ med djupanslaget 13 (bild 1) maskinen i det översta laget.
• Oppna den rörliga skyddskåpan helt med Förindragningsspaken 16 (bild 1) sä att maskinen kan sättas ner på arbetsstychet som sca bearetas. Sögklingan befinner sig nu fritt over materialet och kan riktas in for Mallkapning.
• Starta maskinen och tryck djupanslaget 13 (bild 1) neråt. Då sjunker sagglingan ner lodrätt i arbetsstycket. Därvid kan snittdjupet avlåsas paskalan 14 (bild 1). Klyvkilen svänger undan uppät narr sagglingan går ner i materialet. Klyvkilen Återgårtill normal position sa snart spalten bakom sagglingan blir fri nar maskinen forflyttas framåt.

5.7 Saga after mall

Den rörliga ritsen 19 (Bild 1) anpassar sig automatisk även vid sneda snitt. Ritskanten motsvarar sāgbladets insida. Vid lutande snitt kan mallen ses genom öppningen på övre skyddskapans vänstra sida. (pil, Bild 1).

• Håll maskinen i handtagen och placera basplattans främre del på arbetsstyetcket.
• Starta handcirkelsägen (se kapitel 5.2) och skjut maskinen med jämna rörelser i snittriktningen.
• Efter sängen stanger man av sagen genom att släppa knappen 10 (Bild 2).

5.8 Saga med parallellanslag

Parallelfästet ar avsett for sänging langs med en redan existerande kant. Anslaget kan placeras bade till höger och till vänster pa maskinen. Snittbredden ar dà pa den högra sidan 33 - 130 mm (avläsningspekare "X" bild 1) och pa den vänstra sidan 163 - 300 mm (avläsningskant mot pekarkant "Y" bild 1). I området 163 - 220 mm måste maskinen ställas ca 10 mm uppät sa att anslaget kan skjutas under motorhuset.
Du kan andra snittbredden nar vingskruvarna 20 (bild 2) lossats. Darefter forskjuter du anslaget i motsvarande grad och drar sedan fast vingskruvarna igen.

Om parallellanslaget vänds (styrningsytan for arbetsstyckeskanten pekar uppå) kan det även användas som extra underlägg for bättre styrning av handcirkelsågen. Nu kan maskinen foras langs en styrning som är fäst på arbetsstycket.

5.9 Arbeta med stödanslaget

Undergreppsanslaget ar till for arbete parallellt med en redan existerande cant. Anslaget kan placeras bade till hoger och till vänster på maskinen. Snittområdet på hoger sida uppgår till ca 12 - 40 mm och till ca 30 - 210 mm på vänster sida.

• Du kan äandra snittbredden nar vingskruvarna 20 (bild 2) lossats. Därefter forskjuter du anslaget i motsvarande grad och drar sedan fast vingskruvarna igen.

6 Service och underhäll

Fara

Dra ur batteriet fore alla underhallsarbeten.

MAFELL-maskiner ar konstruerade forlagfrekvent serviceniva.

Anvanda kullager har smörjning som gäller for lagrets livstid. Efter langre använding rekommenderar vi att lata en auktoriserad MAFELL-kundtjänstverkstad gäigenom maskinen.

Endast vart specialsmorjmedel, bestallnr. 049040 (1 kg - burk), skall anvandas, galler samtiga smorjpunkter.

6.1 Forvaring

Rengör elverktyget noggrant om elverktyget inte används under en langre tid. Spreja in blanka metalldilar med rostskyddsmedel.

7 Åtgårdande av störning

Risk

Felsökning after orsak till foreliggande störning och atgardende avenna kraver alltid största uppmärksamhet och forsiktigkeit. Drag Först ur kontakten!

Nedan Återfinns nagra av de vanligast forekommande störningarna samt orsaken till felen. Om andra störningar uppstár, kontakta din Återförsäljare eller MAFELL-kundservice direkt.

Störning	Orsak	Åtgård
Maskinen startar inte	Ingen eller für lög nätspänning	Lätt en elektriker kontrollera spänningsförsörjningen
	Sákring defekt	Lätt en elektriker byta ut säkringen
	Kolborstar nedslitna	Lämna maskinen till MAFELL kundtjänstverkstad
Maskinen stannar upp under kapningen	Strömavbrott	Lätt en elektriker kontrollera spänningsförsörjningen
	Överbelastning av maskinen	Sänk matningshestigheten
	Kolborstar nedslitna	Lämna maskinen till MAFELL kundtjänstverkstad
Sögbladet klämmer'nar maskinen forflyttas framåt	För hög matningshestighet	Sänk matningshestigheten
	Slätt sāgblad	Slätt genast brytaren. Tag bort maskinen från arbetssystcket och byt ut sāgbladet
	Spänninger i arbetssystcket	Ökad varsamhet vid sāgning, ökad risk För bakslag.
	Dálig maskinstyrning (t.ex. vid styrming med fria händer)	Sätt i parallellfäste
	Ojämn yta på arbetssystcke	Jämna ut ytan
Sögbladet vibrerar i arbetssystcket	Sögbladet är inte korrekt justerat	Dra öt sāgbladet
	Arbetssystcket är inte fastsatt	Sätt fast arbetssystcket med klämmor
Sögbladet stär still - motorn fortssätter körå	Sögbladet är inte korrekt fastsatt	Dra öt sāgbladet
Brännmärken på snittytor	Sögklingan olämplig für arbetsmomentet eller slätt.	Byt sāgklinga
Spanutkast tilltäppt	Trä För fuktigt	Rengör spanutkastet
	Länge pagaende sängingutan uppsugning	Anslut maskinen till extern suganordning, t.ex. liters mobil sug.
Den nedre flyttbara skyddskåpa stängs inte eller stängs bara长期以来	Span och trübbar i den nedre flyttbara skyddskåpan	Ta bort spàn ochTRSbitar

8 Specialtillbehör

• Sågblad- HM Ø 168 x 1,8 x 20, 16 tänder (längskapning) Art. nr. 092 476
• Sågklinga-HM Ø 168 x 1,8 x 20, 24 tänder (längs- och tvärkapning) Art. nr. 092 478
• Sågklinga-HM Ø 168 x 1,8 x 20, 32 tander (tvärsnitt) Art. nr. 092 480
• Sågklinga-HM Ø 168 x 1,8 x 20, 56 tänder (finsnitt) Art. nr. 092 482
• Styrskena F80, 800 mm lang Best.nr. 204 380
• Styrskena F110, 1100 mm láng Best.nr. 204 381
• Styrskena F160, 1600 mm lang Best.nr. 204 365
• Styrskena F210, 2100 mm lang Best.nr. 204 382
• Styrskena F310, 3100 mm lang Best.nr. 204 383
• Vinkelanslag F-WA Best.nr. 205 357
• Tillbehör für styrskena:
• Skruvtving F-SZ100MM (2 St.)
  Best.nr. 205 399
• Skarystycke F-VS Best.nr. 204 363
• Skenvästa F160 Best.nr. 204 626
• Sats med skenväskor F80/160 med vinkelanslag bestaende av: F80 + Art. nr. 204 749 F160 + skarvstycke + vinkelfäste + två skruvtvingar + skenfodral
• Sats med skenvaskor F160/160 bestaende av: 2 x F160 + skarvstycke + Art. nr. 204 805 två skruvtvingar + skenfodral
• Rekylstopp F-RS Art. nr. 202 867
  -Undergreppsanslag UA Art. nr. 206 073
• Parallellanslag K55-PA Art. nr. 206 825
• Riktstyrning M Art. nr. 208 170
• Riktstyrning ML Art. nr. 204 378
• Stödanslag MF-UA Art. nr. 206073

9 Explosionsritting och reservdelsliste

Information om reservdelar hittar du pa vär hemsida: www.mafell.com

Indholdsfortegnelse

5.8 Savning med parallelanslag
