KSS 50 cc - Seghetto Mafell - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Sega circolare portatile, sistema di taglio a misura KSS 50 cc
Marca	Mafell
Modello	KSS 50 cc
Tensione di esercizio	230 V AC / 240 V AC / 110 V AC / 120 V AC a seconda della versione
Frequenza	50 Hz / 60 Hz
Potenza assorbita	1300 W
Corrente assorbita	6,0 A (230 V), 12,5 A (110 V), 11,6 A (120 V)
Velocità a vuoto	3300 - 5700 min⁻¹
Profondità di taglio a 0°	52 mm
Profondità di taglio a 30°	50 mm
Profondità di taglio a 45°	42 mm
Inclinazione del gruppo di taglio	0° - 45°
Diametro lama max/min	168 / 157 mm
Spessore corpo lama max	1,2 mm
Larghezza di taglio dell'utensile	1,8 mm
Foro di fissaggio	20 mm
Diametro manicotto di aspirazione	35 mm
Peso senza cavo né guida parallela	5,4 kg
Dimensioni (l x L x h)	257 x 751 x 258 mm
Livello di pressione acustica LPA	96 dB(A), K=3 dB
Livello di potenza acustica LWA	104 dB(A), K=3 dB
Vibrazione mano-braccio	< 2,5 m/s²
Dispositivi di sicurezza	Cappuccio protettivo superiore fisso, cappuccio protettivo inferiore mobile, piastra di base, impugnature, coltello divisore, freno, tubo di aspirazione
Accessori forniti	Lama carburo 168 mm 32 denti, coltello divisore 1,2 mm, utensile di servizio, istruzioni per l'uso, libretto di sicurezza, valigetta di trasporto (a seconda della versione)
Classe di protezione	II

Domande frequenti - KSS 50 cc Mafell

Come cambiare la lama della sega sulla KSS 50 cc?

Scollegare la spina di rete. Azionare la leva di bloccaggio 2 e tirare la leva 3 verso l'alto per bloccare l'albero. Allentare la vite del flangia 5 con la chiave a brugola 4 in senso antiorario. Rimuovere la vite e la flangia anteriore 6, quindi aprire il cappuccio mobile e rimuovere la lama. Montare la nuova lama rispettando il senso di rotazione, rimettere la flangia e serrare la vite in senso orario.

Come regolare la profondità di taglio?

Allentare la leva di serraggio 12. Utilizzare la leva a immersione 13 per regolare la profondità. Leggere il valore sulla scala graduata 14. Riserrare la leva. La profondità deve essere di circa 2-5 mm in più dello spessore del materiale.

Come eseguire un taglio in immersione?

Allentare la leva 12 e posizionare la macchina in posizione superiore. Allineare il bordo posteriore della piastra di base su un arresto. Avviare la macchina, quindi premere la leva a immersione 13 per immergere la lama verticalmente nel pezzo. Il coltello divisore si sposta automaticamente. Avanzare delicatamente.

Quali sono i dispositivi di sicurezza essenziali?

La macchina è dotata di un cappuccio protettivo superiore fisso, di un cappuccio protettivo inferiore mobile, di una piastra di base larga, di impugnature, di un coltello divisore, di un freno automatico e di un tubo di aspirazione. Non utilizzare mai senza questi dispositivi.

Come mantenere la KSS 50 cc?

Pulire regolarmente la macchina, in particolare i dispositivi di regolazione e le guide. I cuscinetti sono lubrificati a vita. Dopo un uso prolungato, far revisionare la macchina da un servizio post-vendita Mafell. Utilizzare il grasso speciale rif. 049040 per i punti di ingrassaggio.

Quali lame sono compatibili?

Utilizzare lame conformi alla EN 847-1, diametro 168 mm max, foro 20 mm, spessore corpo max 1,2 mm, larghezza di taglio 1,8 mm. Non utilizzare lame HSS, incrinate o smussate. Adattare il numero di denti al materiale: 16 denti per taglio longitudinale, 24 per misto, 32 per trasversale, 56 per precisione.

Come regolare il coltello divisore?

Scollegare la spina. Allentare la vite 8 con la chiave a brugola 4. Spostare il coltello divisore nella sua fessura longitudinale per ottenere la corretta distanza dalla lama (vedere figura 4). Riserrare la vite.

Cosa fare se la lama si blocca durante il taglio?

Rilasciare immediatamente l'interruttore e non forzare. Se la lama è bloccata, fermare la sega e lasciarla immobile nel pezzo fino all'arresto completo. Determinare la causa (avanzamento troppo rapido, lama smussata, tensioni nel legno) e correggerla prima di riavviare.

Come utilizzare la guida parallela?

La guida parallela consente di tagliare parallelamente a un bordo. Fissarla a sinistra o a destra della macchina. Allentare le viti a farfalla 20, regolare la larghezza di taglio (da 33 a 130 mm a destra, da 163 a 300 mm a sinistra), quindi serrare le viti.

Quali accessori aggiuntivi sono disponibili?

Mafell offre varie lame (16, 24, 32, 56 denti), righe di guida (F80, F110, F160, F210, F310), battuta angolare F-WA, morsetti F-SZ100MM, pararimbalzo F-RS, rullo guida UA, guida parallela K55-PA e dispositivi di guida M e ML. Vedere il catalogo per i riferimenti.

MANUALE UTENTE KSS 50 cc Mafell

Sega circolare portatile / Troncatrice a sega

Traduzione delle istruzioni per l'uso 44 originali

Leggere delle avventenze di sicurezza e le istruzioni. La mancanza del rispetto delle avventenze di sicurezza e delle istruzioni sono possono causare scossa elettrica, incendio e/o gravi lesioni. Conservare tutte le avventenze di sicurezza e le istruzioni per il futuro.

WAARSCHUWING

I-Dichiarazione di conformità CE

Con la presente certificiamo che la macchina K 55 oc e conforme alle seguenti direttive CE applicabili. Nella progettazione e la costruzione sono state applicate le seguenti norme. Responsible per la composizione della documentazione tecnica: Mafei AG

I - Dichiarazione di conformità CE

Con la presente certificiamo che la macchina KSS 50 cc è conforme alle seguent direttive CE applicabili. Nella progettazione e la costruzione sono state applicate le seguent norme.

Responsabile per la composizione della documentazione tecnica. Mafell AG

1 Spiegazione symboli 45
2 Informazioni sul prodotto 45
2.1 Informazioni sul fabbricante 45
2.2 Marcatura della macchina 45
2.3 Dati tecnici 46
2.4 Emissioni 47
2.5 Volume di fornitura 47
2.6 Dispositivi di sicurezza 48
2.7 Impiego conforme alla destinazione 48
2.8 Rischi residui 48
3 Avvertenze di sicurezza 48
4 Allestamento / Regolazione 51
4.1 Collegamento a rete 51
4.2 Aspirazione dei trucoli 51
4.3 Scelta della lama di sega 51
4.4 Sostituzione della lama di sega 52
4.5 Cuneo divaricatore 52
4.6 Posa del cavo di alimentazione 52
5 Funzionamento 52
5.1 Messa in funzione 52
5.2 Accensione e spegnimento 52
5.3 Luce 52
5.4 Regolazione della profondità di taglio 53
5.5 Regolazione per tagli obliqui 53
5.6 Tagli ad immersione 53
5.7 Taglio su tracciatura 53
5.8 Segare con la battuta parallela 53
5.9 Lavorare con battuta d'appoggio inferiore 54
6 Manutenzione e riparazione 54
6.1 Tenuta a magazzino 54
7 Eliminazione dei guasti 54
8 Accessori speciali 56
9 Disegno esploso e distincta dei ricambi 56

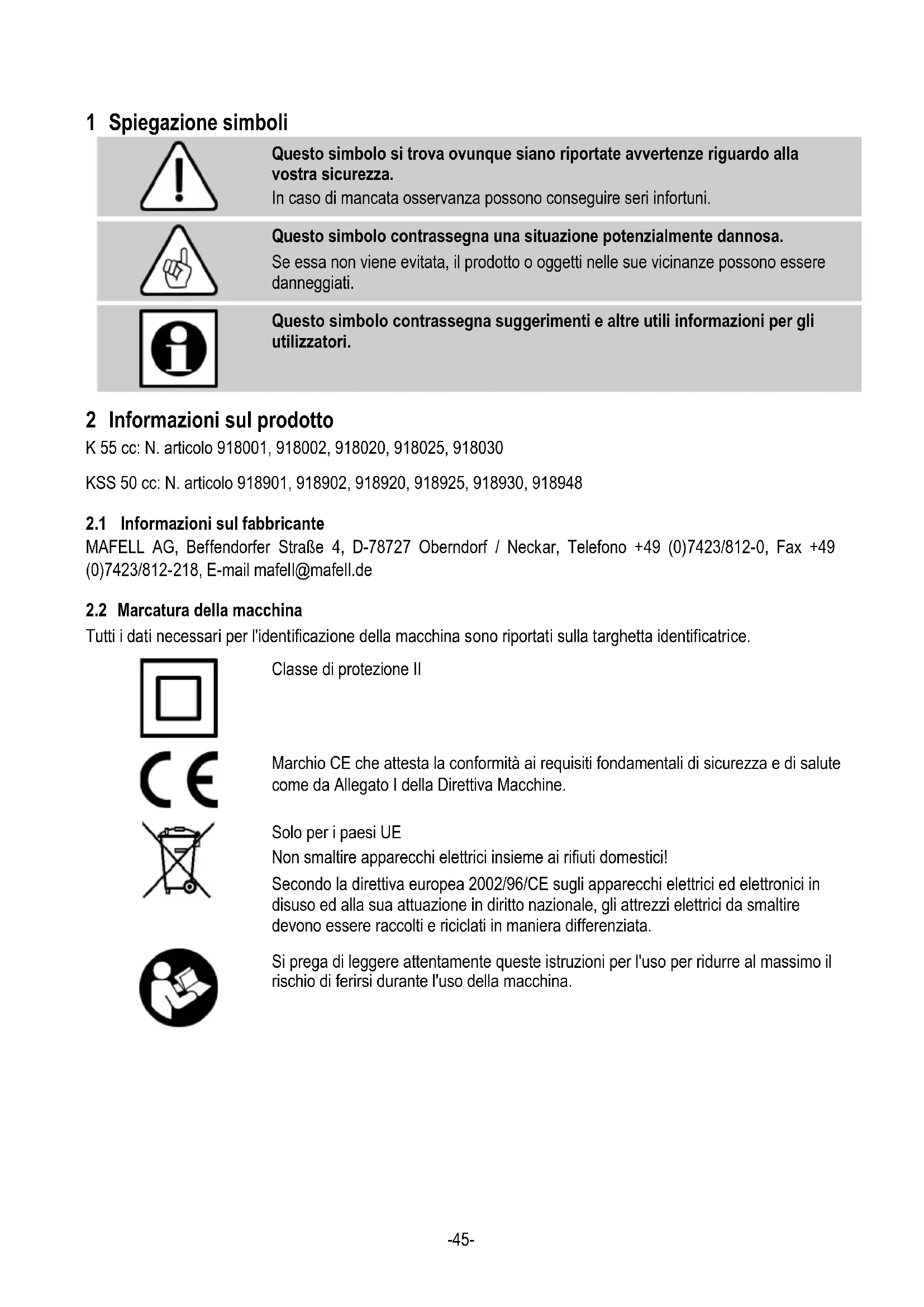

1 Spiegazione symboli

Questo symbolo si trova ovunque siano riportate avvertenze riguardo alla vostra sicurezza.

In caso di mancata osservanza possono conseguire seri infortuni.

Questo symbolo contrassegna una situazione potenzialmente dannosa.

Seessa non viene evitata, il prodotto o oggetti nelle sue vicinanze possono essere danneggiati.

Questo significato contrassegna suggerimenti e altre utili informazioni per gli utilizzatori.

2 Informazioni sul prodotto

K 55 cc: N. articolo 918001, 918002, 918020, 918025, 918030

KSS 50 cc: N. articolo 918901, 918902, 918920, 918925, 918930, 918948

2.1 Informazioni sul fabbricante

MAFELL AG, Beffendorfer Straße 4, D-78727 Oberndorf / Neckar, Telefono +49 (0)7423/812-0, Fax [phone], E-mail [e-mail]

2.2 Marcatura della macchina

Tutti i dati necessari per l'identificazione della macchina sono riportati sulla targhetta identificatrice.

Classe di protezione II

Marchio CE che attesta la conformità ai requisiti fondamentali di sicurezza e di salute come da Allegato I della Direttiva Macchine.

Solo per i paesi UE

Non smaltire apparecchi elettrici insieme ai rifiuti domestici!

Secondo la direttiva europea 2002/96/CE sugli appearecchi elettrici ed elettronici in disuso ed alla sua attuazione in diritto nazionale, gli attrezzi elettrici da smaltire devono essere raccolti e riciclati in maniera differenziata.

Si prega di leggere attendamente queste istruzioni per l'uso per ridurre al massimo il rischio di ferirsi durante l'uso della macchina.

2.3 Dati tecnici

K 55 cc

Tensione operativa	230 V AC	240 V AC	110 V AC	120 V AC
Frequenza di rete	50 Hz	60 Hz	50 Hz	60 Hz
Potenza assorbita nel funzionamentocontinuo	1300 W		1300 W	1300 W
Corrente assorbita nel funzionamentocontinuo	6,0 A		12,5 A	11,6 A
Numero di giri a vuoto	3300 - 5700 min-1
Profondità di taglio 0°/30°/45°	58 / 56 / 48 mm
Gruppo di taglio orientabile	0°- 45°
Diametro della lama di taglio max./min.	168 /157 mm
Spessore massimo del corso di base della lama di taglio	1,2 mm
Larghezza di taglio dell'utensile	1,8 mm
Foro d'inserimento della lama di taglio	20 mm
Diametro del bocchettone di aspirazione	35 mm
Pesorawnza cavo elettrico,rawnza battuta parallela	4,1 kg
Dimensioni (larghezza x lunghezza x altezza)	234 x 330 x 258 mm
KSS 50 cc
Tensione operativa	230 V AC	240 V AC	110 V AC	120 V AC
Frequenza di rete	50 Hz	60 Hz	50 Hz	60 Hz
Potenza assorbita nel funzionamentocontinuo	1300 W		1300 W	1300 W
Corrente assorbita nel funzionamentecontinuo	6,0 A		12,5 A	11,6 A
Numero di giri a vuoto	3300 - 5700 min-1
Profondità di taglio 0°/30°/45°	52 / 50 / 42 mm
Gruppo di taglio orientabile	0°- 45°
Diametro della lama di taglio max./min.	168 /157 mm
Spessore massimo del corso di base della lama di taglio	1,2 mm
Larghezza di taglio dell'utensile	1,δ mm
Foro d'inserimento della lama di taglio	20 mm
Diametro del bocchettone di aspirazione	35 mm
Pesorawnza cavo elettrico,rawnza battuta parallela	5,4 kg
Dimensioni (larghezza x lunghezza x altezza)	257 x 751 x 258 mm

2.4 Emissioni

Le emissioni di rumore indicate sono state misurate secondo la norma EN 62841-1 ed EN 62841-2-5 e sono essere utilizzate per confrontare l'eletttroutensile con un'alto e per fare una valutazione preliminare del carico.

Pericolo

Le emissioni di rumore durante il reale utilizzo dell'eletttroutensile possono differire dai valori indicati, a seconda del modo in cui l'eletttroutensile viene utilizzato, in particolare del tipo di pezzo da lavorare.

Percio, indossare sempre una protezione dell'udito,anche quando I'elettroutensile funzionaswana carico!

2.4.1 Informazioni riguardo all'emissione di rumore

I valori di rumorosità determinati secondo EN 62841-1 ed EN 62841-2-5 sono:

Livello di pressione acustica

$$ \mathrm {L} _ {\mathrm {P A}} = 9 6 \mathrm {d B} (\mathrm {A}) $$

Incertezza K

$$ \mathrm {P A} = 3 \mathrm {d B} (\mathrm {A}) $$

Livello di potenza sonora L

$$ \mathrm {w} _ {\mathrm {A}} = 1 0 4 \mathrm {d B} (\mathrm {A}) $$

Incertezza

$$ \mathrm {K} _ {\mathrm {W A}} = 3 \mathrm {d B} (\mathrm {A}) $$

La misurazione della rumorosità è stata effettuata con la lama da taglio fornita di seri.

2.4.2 Informazioni riguardo alle vibrazioni

L'oscillazione tipica mano-braccio, rilevata secondo EN 62841, è minore di 2,5 m/s 2.

2.5 Volume di fornitura

Sega circolare portatile K 55 cc completa con:

1 lama da taglio circolare in metallo duro 168 mm, 24 denti
1 cuneo divaricatore (spessore 1,2 mm)
1 utensile d'uso alloggiato nel supporto della macchina
1 manuale di istruzioni per l'uso
1 libretto, "Avverenze di sicurezza"
1 cassa di trasporto solo per N. art. 918002, 918030

Troncatrice a sega KSS 60 cc completa con:

1 lama da taglio circolare in metallo duro 0 168 mm, 32 denti
1 cuneo divaricatore (spessore 1,2 mm)
1 utensile d'uso alloggiato nel supporto della macchina
1 manuale di istruzioni per l'uso
1 libretto, "Avverenze di sicurezza"
1 cassa di trasporto solo per N. art. 918902, 918930, 918948

2.6 Dispositivi di sicurezza

Pericolo

I dispositiivi descritti sono indispensablei per il funzionamento sicuro della macchina e non devono essere rimossi o manomessi.

Prima del funzionamento, verificare la funzione dei dispositivi di sicurezza e la presenza di eventuali danneggiamenti. Non utilizzato la macchina con dispositivi di sicurezza mancanti o inefficaci.

La macchina è dotata dei seguenti dispositivi di sicurezza:

• cappa protettiva superiore fissa
• cappa protettiva inferiore mobile
• ampio piano di appoggio
• manici
  -cuneo divaricatore
  dispositivo di commutazione e freno
• bocchetone di aspirazione

2.7 Impiego conforme alla destinazione

La K 55 cc / KSS 50 cc è esclusivamente adatta al taglio longitudinale e trasversale di legno massiccio.

Si possono tagliareanche tavole di legno come pannelli di truciolato, paniforti e pannelli MDF. Usare lame da taglio approvate secondo EN 847-1.

È possibile lavorare ancche materiali isolanti in fibra di legno.

Ogni altri tipo di uso di quello descritto sopra viene considerato non consentito. Il produttore non risponde per danni derivanti da un uso di tale tipo.

Per usare la macchina conforme alla sua destinazione d'uso è necessario osservare le condizioni di esercizio, di manutenzione e di riparazione prescritte da Mafell.

2.8 Rischi residui

Pericolo

Nonostante l'uso conforme alla destinazione e l'osservanza delle disposizioni di sicurezza restano dei rischi residui causati dall'uso previsto, i quali potrebbero comportare di conseguenza danni alla salute.

• Contatto con la lama da taglio in corrispondenza dell'apertura al di fatto del piano di appoggio.
• In fase di taglio, contatto con la parte della lama da taglio sporgente da quello al pezzo.
• Contatto con le parti girevoli dal lato: lama da taglio, flangia di serraggio e vite della flangia.
• Contraccolpo della macchina in caso di inceppamento nel pezzo.
• Rottura e fuoriuscita della lama da taglio o di sue parti.
• Contatto con pezzi fatto tensione con alloggiamento aperto e spina elettrica non estratta.
• Danneggiamo dell'udito in caso di lavori prolongati alla cuffie protettive.
• Emissione di polveri di legno nocive alla salute in caso di lavoro prolongato alla impianto di aspirazione.

3 Avvertenze di sicurezza

Pericolo

Osservate sempre le seguenti avvertenze di sicurezza e le disposizioni di sicurezza vigenti nel paese di utilizzazione!

Leggere anche le avventenze di sicurezza containute nell'opuscolo allegato «Avvertenze di sicurezza»

Avvertenze di carattere generale:

• É assolutamente vietato che esta macchina venga usata da bambini o da ragazzi. Fanno eccezione giovani sotto la sorveglianza di personale esperto ai fini di istruzione.

• Non lavorate mai sono i dispositivi di protezione prescritti per il lavoro in questione e non modificate nessun componente della macchina che ne possa comprometterne la sicurezza.

• Se si usa la macchina all'aperto si raccomanda l'uso di un interrottore magnetotermico di sicurezza per correnti di guasto.

• Cavi o spine difettosi devono essere sostituiti immediatamente. La sostuzione deve essere eseguita solo da Mafell o da un'officina di assistenza clienti MAFELL autorizzata, per cui evitare pericoli in materia di sicurezza.
• Evitate di schiacciare o piegare fortemente il cavo. Non avvolgete il cavo intorno alla macchina, soprattutto durante il trasporto e l'immagazzinaggio della macchina.

• lame da taglio crepate e lame dalla forma alterata;
• lame da taglio in acciaio rapido altolemente legato (lame in acciaio superrapido);
• lame da taglio che non tagliano a causa dell'eccessiva sollecitazione del motore;
• lame da taglio con uno spessore del corpo di base maggiore o con una larghezza di taglio minore dello spessore del cuneo divicatore;
• lame da taglio non adatte per la velocità della lama a vuoto.

Avvertenze per l'impiego di dispositivi di protezione individuali:

• Indossare sempre una protezione per l'udito e per gli occhi nonché una mascherina antipolvere e quanti di protezione durante i lavori.

Avvertenze relative al servizio:

Procedura di sega

Pericolo

• Non avvincare le mani alla zona della sega e della lama di sega. Con la seconda mano afferrare l'impugnatura supplementare o il carter del motore. Se la sega viene tenuta con entrambé le mani, le stesse non possono essere lesionate alla lama di sega.

• Non mettere le mani sotto il pezzo. La cappa di protezione non può proteggere le mani sotto il pezzo alla lama di sega.

• Adattare la profondità di taglio allo spessore del pezzo. Sotto il pezzo non deve sporgere più di uno spessore di altezza dente.

• Non afferrare mai il pezzo da segare con la mano né appoggiarlo sulla gamba. Bloccare il pezzo ad un supporto stabile. è importante fissare bene il pezzo per minimizzatoosi il pericolodi contatto con il corpo, che la lama si incastra o la perdita del controllo.
• Tenere l'utensile elettrico dalle superfici dell'impugnatura isolate, quando eseguite dei lavori dove l'utensile utilizzato potrebbe toccare cavi elettrici nascosti oppure il proprio cavo di alimentazione. Il contatto con un cavo conduzione di corrente mette sotto tensione anche le parti metalliche dell'utensile elettrico e causa una scossa elettrica.
• Utilizzare sempre un elemento di battuta o una guida diritta per bordi per effettuare tagli longitudinali. Questo migliorara la precisione del taglio e minimizza la possibilità che la lama di sega s'inastra.
• Utilizzare sempre lame di sega della giusta grandezza e con foro di alloggio adatto (p. es. a forma di rombo o tondo). Le lame di sega non adatteagli elementi montati della sega ruotano irregularmente e portano alla perdita del controllo.
• Non utilizzato mai rondelle o viti della lama di sega danneggiate o non adatte. Le rondelle e le viti della lama di sega sono progettate specificamente per la vostra sega, per un rendimento ottimale e la sicurezza operativa.

Contraccolpo - Cause e rispettive avvertenze di sicurezza

• Un contraccolpo è un'improvvisa reazione di una lama di sega che rimane agganciata e incastrata o allineata sbagliata, che porta a fare sollevare la sega in modo incontratto muovendosi fuori dal pezzo in direzione dell'operaatore.

• Quando la lama di sega si incastra nella fessura di taglio, si blocca e la forza del motore colpisce la sega facendola ritornare indietro in direzione dell'operatore.

• Se la lama di sega durante il taglio della sega viene storta o disallineata, i denti sul bordo lama posteriori sono incastrarsi nella superficie del legno, facendo fuoriuscire la lama muovendola fuori alla fessura di taglio e la sega salute indietro in direzione dell'opereatore.

Un contraccolpo è la conseguenza di un uso sbagliato o difettoso della sega. Ciò può essere impeditoattraverso idonee misure precauzionali come di seguito descritte.

• Afferrare la sega con entrambe le mani e portate le braccia in una posizione adatta a resistere alle forze di contraccolpo. Tenersi sempre lateramente della lama di sega, mai portare la lama di sega in linea con il vostro corso. In caso di contraccolpo, la sega circolare cui saltare all'indietro, ma l'operatore cui controllare le forze di contraccolpo adottando idonee misure precauzionali.

• Nel caso la lama di sega s'inastra oppure il lavoro viene interrotto, spegnere la sega e tenerla ferma dentro il materiale finché la lama di sega si è completamente fermata. Mai tentare di rimuovere la sega dal pezzo o di tirarla indietro nelle la lama di sega è ancora in movimento, altrimenti si potrebbe verificare un contraccolpo. Rilevare ed eliminare la causa per l'incastro della lama di sega.

• Se volete riavviare una sega che è incastrata nel pezzo, centrare la lama di sega nella fessura di taglio e verificare se i denti della lama sono incastrati/bloccati nel pezzo. Se la lama di sega s'inastra, la stessa può fuoriuscire dal pezzo oppure causare un contraccolpo quando la sega viene riaviata.

• Sostenere i pannelli di grande dimensioni per ridurre il rischio di contraccolpo a causa dell'inceppamento della lama di sega. I grandi pannelli potrebbero piegarsi (inflettere) per il proprio peso. I pannelli devono essere sostenuti su entrambi i lati e cchio sa nelle vicinanze della fessura di taglio che vicino allo spigolo.

• Non utilizzato lame di sega ottuse o danneggiate. Lame di sega con denti ottusi o allineati sbagliati causano, per una fessura di taglio troppo stretta, un attrito troppo elevato, l'incastro della lama di sega e un contraccolpo.

• Prima di iniziare a segare, serrare a fondo gli elementi per la regolazione di profundità e di angolo di taglio. Se durante il segare le impostazioni cambiano, la lama di sega più incastrarsi e causareanche contraccolpi.

• Fare particolare attenzione nel segare in pareti esistenti o in altre zone non visibili. La lama di sega che immerge più bloccarsi nel segare in oggetti nascosti e causare contraccolpi.

Funzione della cappa di protezione inferiore

• Prima di anni uso controllare se la cappa di protezione inferiore si chiude correttamente. Non utilizzato la sega se la cappa di protezione inferiore non si muove liberamente e non si chiude subito. Non bloccare né legare mai la cappa di protezione inferiore in posizione aperta. Se la sega incustodita cadrebbe, la cappa di protezione inferiore potrebbe piegarsi. Aprire la cappa di protezione con la leva di ritorno e assicurarsi che si muova liberamente e che in tutti gli angoli e profundità di taglio non tocchi né la lama di sega né altri elementi.
• Verificare il funzionamento della molla per la cappa di protezione inferiore. Lasciare eseguire la manutenzione della sega prima dell'uso, se la cappa di protezione inferiore e la molla non funzionano perfettamente. Elementi danneggiati, depositi incollati o accumuli di trucioli lasciano lavorare la cappa di protezione in modo ridardato.
• Aprire a mano la cappa di protezione inferiore solo per tagli particolari, ad esempio per „tagli ad immersione o ad angolo“. Aprire la cappa di protezione inferiore con la leva di ritorno e rilasciarla non appena la lama di sega è penetrata nel pezzo. Per tutti gli altri lavori della sega, la cappa di protezione inferiore deve lavorare automaticamente.
  Non appoggiare la sega sul banco di lavoro o sul pavimento alla che la cappa di protezione inferiore copri la lama di sega. Una lama di sega non protetta e a seguire muove la sega in direzione opposta alla direzione di taglio e sega tutto quello che incontrà. Osservare assolutamente il tempo d'inerzia della lama di sega.

Funzione del cuneo divaricatore

• Utilizzare una lama di sega adatta al cuneo divaricatore. Affinché il cuneo divaricatore abbia effetto, la lama base della sega deve essere più sottile del cuneo divaricatore stesso e la larghezza dente magiore dello spessore del cuneo divaricatore.
• Registrate il cuneo divaricatore come descripto nelle presenti istruzioni d'uso. Distanze sbagliate, posizione e allineamento possono essere il motivo che il cuneo divaricatore non possa impedire efficacemente un contraccolpo.
• Utilizzare sempre il cuneo divaricatore, eccetto per „tagli ad immersione". Eseguito un taglio ad immersione, rimontare il cuneo divaricatore. Il cuneo divaricatore disturba durante i tagli ad immersione e potrebbe causare un contraccolpo. Questo paragrafo vale solo per seghe circolari portatilienza cuneo divaricatore MAFELL.
• Per poter agire, il cuneo divaricatore deve trovarsi nella fessura di taglio. Per tagli corti, il cuneo divaricatore non è efficace ad impedire un contraccolpo.
• Non fare funzionare la sega con cuneo divaricatore curvato. La chiusura della cappa di protezione cui assere ridata è con un minimo disturbo.

Avvertenze circa la manutenzione e riparazione:

• Un importante fattore di sicurezza consiste nella regolare pulizia della macchina, soprattutto quella dei dispositivi di regolazione e delle guide.
• Devono essere utilizzati solo pezioni di ricambio ed accessori originali MAFELL. In caso contrario la garanzia decade; il produttore non risponde per eventuali guasti.

4 Allestamento / Regolazione

4.1 Collegamento a rete

Prima della messa in funzione verificate che la tensione di rete corrisponda a那一 bella riportata sulla targhetta identificatrice della macchina.

4.2 Aspirazione dei trucioli

Pericolo

Polveri nocive alla salute devono essere aspirate con un aspiratore della classe M.

Durante tutti i lavori in cui viene prodotta molto polvere, occorre collegare la macchina ad un idoneo dispositivo di aspirazione esterno. La velocità dell'aria deve essere di almeno 20~m / s .

Il diametro interno del bocchettone di aspirazione 1 (Fig.3) è di 35mm .

4.3 Scelta della lama di sega

Per ottener una Buona qualità di taglio è necessario usare una lama da taglio affiliata e scegliere un tipo di lama adatta al materiale e all'impiego alla segunte tabella:

Taglio di legno dolce e duro specialmente lungo la direzione delle fibre:

• Lama da taglio circolare in metallo duro Ø 168 x 1,8 x 20 mm, 16 denti

Taglio di legno dolce e duro in senso trasversale e longitudinale alla direzione delle fibre:

• Lama da taglio circolare in metallo duro Ø 168 x 1,8 x 20 mm, 24 denti

Taglio di legno dolce e duro specialmente in senso trasversale a quello delle fibre:

• Lama da taglio circolare in metallo duro Ø 168 x 1,8 x 20 mm, 32 denti

Tagliare legno morbido e duro specialmente in senso trasversale a quello delle fibre „Tagli fini":

• Lama da taglio circolare in metallo duro Ø 168 x 1,8 x 20 mm, 56 denti

Taglio di materiali isolanti in fibra di legno:

• Lama di sega circolare in metallo duro Ø 168 x 1,8 x 20 mm, 56 denti

Taglio di materiali di plastica (polistirolo):

• Lama di sega circolare in metallo duro Ø 168 x 1,8 x 20 mm, 24 denti

4.4 Sostituzione della lama di sega

Pericolo

Tirate la spina elettrica prima di iniziare i lavori di manutenzione.

• Premere il pulsante 2 (Fig. 2) e tirare la leva di blocco 3 (Fig. 2) in alto.L'albero della sega è quando fissato e la leva di accensione bloccata.
• Con la chiave esagonale 4 (supporto Fig. 3) svitare la vite della flangia 5 (Fig. 3) in senso antiorario. Quindi rimuovere la vite e la flangia di serraggio anteriore 6 (Fig. 3).
• Quindi ora dopo aver aperto la cappa di protezione mobile potete rimuovere la lama di taglio.
• Le flange di serraggio devono essere prive di residui attaccati.
• Osservate il senso di rotazione durante l'inserimento della lama da taglio.
• Successivement inserte la flangia di serraggio, applicate la vite della flangia e stringetela girandola in senso orario.

4.5 Cuneo divaricatore

Pericolo

Tirate la spina elettrica prima di iniziare i lavori di manutenzione.

Il cuneo divaricatore 7 (Fig. 3) impedisce che la lama della sega s'incastra durante il taglio longitudinale. La corretta distanza verso la lama di taglio è raffigurata nella (Fig. 4).

• Per lo spostamento, allentare la vite 8 (Fig. 3) con il cacciavite per esagoni 4 (Fig. 3) in dotazione.
• Spostare il cuneo divaricatore muovendolo nella sua fessura longitudinale e poi serrare di nuovo la vite.

4.6 Posa del cavo di alimentazione

Pericolo

Durante i lavori, fare attenzione alla posa del cavo di alimentazione. Un cavo di alimentazione mal posato cui compensatore le funzioni di sicurezza e le funzioni di lavoro e venire a contatto con l'utensile.

La posa viene illustrata in modo esemplificativo nella Fig. 6.

Condurre il cavo di alimentazione via alla macchina in direzione del passacavo. Tenere sempre il cavo di alimentazione il più lontano possibile dall'utensile di lavoro. Come supporto, utilizzato la chiusura in velocro sulla bocchettone di aspirazione.

5 Funzionamento

5.1 Messa in funzione

Tutte le personne addette all'uso della macchina devono conoscere le presenti istruzioni per l'uso ed in particolare essere edotte circa il contento del capitolo "Avvertenze di sicurezza".

5.2 Accensione e spegnimento

• Accensione: Per sbloccarlo, premere il blocco di accensione 9 (Fig. 2) in avanti. Poi con blocco di accensione premuto azionare il pulsante a levetta 10 (Fig. 2).

Trattandosi di un interruptore alla arresto, la macchina funziona solamente finché lo stesso resta premuto.

• Spegnimento: Per spegnere, rilasciare il pulsante a levetta 10 (Fig. 2). Attraverso il freno automatico installato, il tempo d'inerzia della lama di sega viene delimitato a circa 1 - 2 s. Il blocco di accensione viene attivato automaticamente bloccando la sega circolare portatile e rendendo impossibile un'accensione accidentale.

5.3 Luce

Attenzione

Non fissare la lampada accesa!

L'utensile elettrico è dotato di un modulo luce 21 (Fig. 5).

Con l'accensione della macchina, il modulo luce viene alimentato per un determinato tempo ed è poi pronto all'uso.

In modalità di pronto, il modulo luce si accende automaticamente al movimento della macchina oppure si spegne快来 un lungo fermo macchina.

5.4 Regolazione della profondità di taglio

La profundità di taglio può essere regolata in modo continuo tra 0 e 55 mm.

Per regolare la profondità di taglio procedete nel seguente modo:

• Allentate la leva di serraggio 12 (Fig. 1).
• Impostare la profondità di taglio con la leva d'immersione 13 (Fig. 1).
• La profondità impostata è leggibile sulla Scala 14 (Fig. 1). Come significatore (lancetta) viene utilizzato lo spigolo smussato della leva d'immersione.
• Serrare di nuovo la leva di serraggio 12 (Fig. 1).

Regolate sempre la profundità di taglio circa da 2 a 5 mm superiore allo spessore di materiale da tagliare.

5.5 Regolazione per tagli obliqui

Il gruppo di taglio può essere regolato per i tagli obliqui su qualiasi angolo desiderato tra 0 e 45^ .

• Per inclinare la macchina portatela in posizione iniziale ed appoggiatela in modo tale da poter girare il gruppo sega.
• Allentare la leva 15 (Fig. 1).
• Regolate l'angolo desiderato indicato sulla Scala presente sul segmento inclinabile.
• Infine serrare la leva 15 (Fig. 1).

5.6 Tagli ad immersione

Pericolo

Pericolo di contraccolpo durante l'esecuzione di tagli a tuffo! Prima di eseguire dei tagli a tuffo è necessario appoggiare la macchina con il bordo posteriori del piano di appoggio ad una battuta fissata al pezzo in lavorazione. Durante il taglio a tuffo tenete ben ferma la macchina per il manico e spingetela leggermente in avanti!

• Allentare la leva di serraggio 12 (Fig. 1) e con la leva d'immersione 13 (Fig. 1) impostare la macchina nella posizione più alta.
• Con la leva di tiraggio 16 (Fig. 1) après completeness la cappa di protezione mobile, in modo la macchina possa essere appoggiata sul pezzo da lavorare. La lama di taglio ora è posizionata libera sopra il materiale e può allineata per la tracciatura.
• Accendere la macchina e premere la leva d'immersione 13 (Fig. 1) verso il basso. Con ciò la lama da taglio s'immerge verticalmente nel pezzo da lavorare. Durante ciò leggere la profundità d'immersione sulla Scala 14 (Fig. 1). Mentre la lama penetrà nel legno, il cuneo divaricatore scompare rientrando completamente verso l'alto. Non appena la macchina avanza e si libera la fessura dietro alla lama, il cuneo divaricatore torna nella sua normale posizione.

5.7 Taglio su tracciatura

L'indicatore di tracciatura mobile 19 (Fig. 1) si adegua automaticamenteanche per tagli obliqui.Lo spigolo di tracciatura corrisponde al lato interno della lama di sega.Per tagli obliqui,la tracciatura cui ossere vista attraverso I'apertura sul lato sinistro della cappa di protezione superiore (freccia, Fig. 1).

• Tenere la macchina ferma per i manici e appoggiare la parte anteriore della piastra base sul pezzo da lavorare.
• Accendete la sega circolare (vedi capitolo 5.2) e spingetela uniformamente in direzione di taglio.
  Terminato il taglio, spegnere la sega rilasciendo il pulsante 10 (Fig. 2).

5.8 Segare con la battuta parallela

La battuta parallela consente il taglio parallelo rispetto ad un bordo preesistente. La battuta può essere montata sua sul lato destro che sinistro della macchina. A ciò, il range di taglio sul lato destro è di 33 - 130 mm (lancetta „X“ Fig. 1) e sul lato sinistro di 163 - 300 mm (spigolo dilettura allo spigolo indicatore „Y“ Fig. 1). Nel range di 163 \endash 220 mm la macchina deve essere portata di circa 10 mm in alto, affinché la battuta possa essere spinta sotto il carter del motore.

• Allentando le viti ad alette 20 (Fig. 2) potete regolare la larghezza di taglio, spostando correspondente la battuta e poi serrando di nuovo le viti ad alette.

Inoltre, tramite una sua semplice rotazione, la battuta parallela cui è essere utilizzataanche come superficie di appoggio doppia (la superficie di guida per il bordo del pezzo è rivolta verso l'alto) per poter condurre meglio la sega circolare portatile. Quindi la macchina cui quodessere guidata lungo una guida fissata sul pezzo da lavorare.

5.9 Lavorare con battuta d'appoggio inferiore

La battuta inferiore serve per la segatura parallela ad un bordo già presente. La battuta può essere montata sua sul lato destro che sinistro della macchina. A dato, il range di taglio sul lato destro è di circa 12 - 40 mm e sul lato sinistro di circa 30 - 210 mm.

• Allentando le viti ad alette 20 (Fig. 2) potete regolare la larghezza di taglio, spostando correspondentemente la battuta e poi serrando di nuovo le viti ad alette.

6 Manutenzione e riparazione

Pericolo

Estrarre la batteria prima di iniziare i lavori di manutenzione.

Le machine MAFELL sono costruite in maniera da richiedere una manutenzione ridotta.

I cuscinetti a sfera utilizzati sono lubricificati a vita. Dopolunghi periodi di esercizio raccomandiamo di lasciarrevisionare o controllare la macchina da un centro diassistenza clienti autorizzato MAFELL.

Per tutti i punti di lubrificazione utilizzate solo il nostro grasso speciale, n° d'ordine 049040 (barattolo da 1 kg).

6.1 Tenuta a magazzino

Pulire accuratamente la macchina se non viene usata per un lungo periodo. Spruzzare dell'antiruggine sulle parti di metallo lucide.

7 Eliminazione dei guasti

Pericolo

L'accertamento delle cause dei seguenti disturbi e la loro eliminazione richiedono sempre la massima attenzione e cautela. Prima di procedere a qualsiasi intervento, estrarre sempre la spina elettrica!

Di seguito sono riportati alcuni dei guasti più frequenti e le rispettive cause. In caso di altri guasti, rivolgersi al.vostro rivenditore o direttamente al servizio di assistenza clienti MAFELL.

Guasto	Causa	Eliminazione
La macchina non si lascia accendere	Tensione di rete asente o troppo Bassa	Fare controllare l'alimentazione di tensione da un elettricista
	Fusibile di rete guasto	Lasciare sostituire i fusibili da un elettricista
	Spazzole a carbone usurate	Portare la macchina in una officina di assistenza clienti MAFELL
La macchina si ferma durante il taglio	Mancanza di alimentazione di rete	Fare controllare i prefusibili di rete da un elettricista
	Sovraccarico della macchina	Ridurre la velocità di avanzamento
	Spazzole a carbone usurate	Portare la macchina in una officina di assistenza clienti MAFELL
Lalama di segas incastra avanzando la macchina	Avanzamento troppo grande	Ridurre la velocità di avanzamento
	Lama di sega ottusa	Rilasciare immeditamente l'interruttore. Allontanare la macchina fuori dal pezzo e sostituire lalama di sega
	Tensioni nel pezzo	Prestare magiore attenzione quando si sega, il pericolodi contraccolpiumenta.
	Pessima guida della macchina (p.e. con Guidance a mano libera)	Inserire la battuta parallela
	Superficie del pezzo irregolare	Allineare la superficie
Lalama della segas vibra nel pezzo in lavorazione	Lama della sega non regolata correttamente	Serrare di nuovo la lamda della sega
	Pezzo da lavorare non fissato Fissare il pezzo da lavorare con morsetti
La lamda della segas si ferma - il motore continua a girare	Lama della sega non fissate correttamente	Serrare di nuovo la lamda della sega
Macchie bruciate ai punti di taglio	Lama di sega non idonea per l'operazione di lavoro o lamatoggusa	Sostituire la lamda di sega
Espulsore trucoli intasato	Legno troppo umido	Pulire l'espulsione trucoli
	Taglio durevole a lungo alla aspirazione	Collegare la macchina ad una aspirazione esterna, p. es. piccolo aspirapolvere
La cappa di protezione mobile inferiore non si chiude oppure solo lentamente	Trucoli e pezzi di legno nella cappa di protezione mobile inferiore	Rimuovere i trucoli e i pezzi di legno

8 Accessori speciali

• Lama di taglio in metallo duro Ø 168 x 1,8 x 20, 16 denti (taglio N. d'ordinazione 092 476 longitudinal)
• Lama di taglio in metallo duro 168 x 1,8 x 20, 24 denti (taglio N. d'ordinazione 092 478 longitudinal e trasversale)
• Lama di taglio in metallo duro 168 x 1,8 x 20, 32 denti (taglio N. d'ordinazione 092 480 traversalale)
• Lama per sega in metallo duro 168 x 1,8 x 20 mm, 56 denti (taglio fine) N. d'ordinazione 092 482
• Barra guida F80, lunga 800 mm N. d'ordinazione 204 380
• Barra guida F110, lunga 1100 mm N. d'ordinazione 204 381
• Barra guida F160, lunga 1600 mm N. d'ordinazione 204 365
• Barra guida F210, lunga 2100 mm N. d'ordinazione 204 382
• Barra guida F310, lunga 3100 mm N. d'ordinazione 204 383
• Battuta angolare F-WA N. d'ordinazione 205 357
• Accessori per la barra guida: Morsetto F-SZ100MM (2 pz.) N. d'ordinazione 205 399

• Raccordo F-VS N. d'ordinazione 204 363
  Borsa per barra guida F160 N. d'ordinazione 204 626

• Kit borsa per barra guida F80/160 con battuta angolare composto da: F80 + F160 + raccordo + battuta angolare + 2 morsetti + borsa per barra guida

• Kit borsa per barra guida F160/160 composto da: 2 F160 + raccordo + 2 morsetti + borsa per barra guida
• Arresto di ritorno F-RS N. d'ordinazione 202 867
• Battuta d'appoggio inferiore UA N. d'ordinazione 206 073
• Battuta parallela K55-PA N. d'ordinazione 206 825
  dispositivo guida M N. d'ordinazione 208 170
  dispositivo guida ML N. d'ordinazione 204 378
• Battuta d'appoggio inferiore MF-UA N. d'ordinazione 206073

9 Disegno esploso e distinta dei ricambi

Le corrispondenti informazioni riguardo ai ricambi sono riportate alla notre homepage: www.mafell.com

Inhoudsopgave

5.8 Cortar con tope parallelo
