Producttype	Handcirkelzaag, afkortzaagsysteem KSS 50 cc
Merk	Mafell
Model	KSS 50 cc
Bedrijfsspanning	230 V AC / 240 V AC / 110 V AC / 120 V AC afhankelijk van uitvoering
Frequentie	50 Hz / 60 Hz
Opgenomen vermogen	1300 W
Opgenomen stroom	6,0 A (230 V), 12,5 A (110 V), 11,6 A (120 V)
Onbelast toerental	3300 - 5700 min⁻¹
Zaagdiepte bij 0°	52 mm
Zaagdiepte bij 30°	50 mm
Zaagdiepte bij 45°	42 mm
Kanteling zaagunit	0° - 45°
Diameter zaagblad max./min.	168 / 157 mm
Max. bladlichaamdikte	1,2 mm
Zaagsnede breedte	1,8 mm
Opnameboring	20 mm
Diameter stofafzuigmond	35 mm
Gewicht zonder kabel en parallelgeleider	5,4 kg
Afmetingen (b x d x h)	257 x 751 x 258 mm
Geluidsdrukniveau LPA	96 dB(A), K=3 dB
Geluidsvermogensniveau LWA	104 dB(A), K=3 dB
Hand-armtrillingen	< 2,5 m/s²
Veiligheidsvoorzieningen	Vast bovenste beschermkap, beweegbare onderste beschermkap, grondplaat, handgrepen, splitsmes, rem, afzuigmond
Meegeleverde accessoires	Hardmetalen zaagblad 168 mm 32 tanden, splitsmes 1,2 mm, servicegereedschap, gebruiksaanwijzing, veiligheidsboekje, transportkoffer (afhankelijk van uitvoering)
Beschermingsklasse	II

Veelgestelde vragen - KSS 50 cc Mafell

Hoe verwissel ik het zaagblad van de KSS 50 cc?

Trek de stekker uit het stopcontact. Bedien de blokkeerhendel 2 en trek hendel 3 omhoog om de as te blokkeren. Draai de flensschroef 5 met de inbussleutel 4 los tegen de klok in. Verwijder de schroef en de voorste flens 6, open dan de beweegbare kap en verwijder het zaagblad. Monteer het nieuwe zaagblad met de juiste draairichting, plaats de flens terug en draai de schroef vast met de klok mee.

Hoe stel ik de zaagdiepte in?

Maak de klemhendel 12 los. Gebruik de invalhendel 13 om de diepte in te stellen. Lees de waarde af op de schaalverdeling 14. Draai de hendel weer vast. De diepte moet ongeveer 2 tot 5 mm meer zijn dan de materiaaldikte.

Hoe voer ik een invalzaagsnede uit?

Maak hendel 12 los en zet de machine in de bovenste stand. Lijn de achterrand van de grondplaat uit met een aanslag. Start de machine en druk op de invalhendel 13 om het zaagblad verticaal in het werkstuk te laten zakken. Het splitsmes wijkt automatisch uit. Voer de zaagsnede langzaam uit.

Wat zijn de essentiële veiligheidsvoorzieningen?

De machine is uitgerust met een vaste bovenste beschermkap, een beweegbare onderste beschermkap, een brede grondplaat, handgrepen, een splitsmes, een automatische rem en een afzuigmond. Gebruik de machine nooit zonder deze voorzieningen.

Hoe onderhoud ik de KSS 50 cc?

Reinig de machine regelmatig, vooral de afstel- en geleidingen. De lagers zijn levenslang gesmeerd. Laat de machine na langdurig gebruik reviseren door een Mafell-onderhoudsdienst. Gebruik speciale vet ref. 049040 voor de smeerpunten.

Welke zaagbladen zijn compatibel?

Gebruik zaagbladen conform EN 847-1, diameter max. 168 mm, opnameboring 20 mm, bladlichaamdikte max. 1,2 mm, zaagsnedebreedte 1,8 mm. Gebruik geen HSS-bladen, gebarsten of botte bladen. Pas het aantal tanden aan het materiaal aan: 16 tanden voor langszagen, 24 voor gemengd, 32 voor dwarszagen, 56 voor precisie.

Hoe stel ik het splitsmes af?

Trek de stekker eruit. Draai schroef 8 los met de inbussleutel 4. Verplaats het splitsmes in de langssleuf om de juiste afstand tot het zaagblad te krijgen (zie afbeelding 4). Draai de schroef weer vast.

Wat te doen als het zaagblad klemt tijdens het zagen?

Laat onmiddellijk de schakelaar los en forceer niet. Als het blad klemt, stop de zaag en laat hem stilstaan in het werkstuk tot hij volledig stopt. Bepaal de oorzaak (te snelle voeding, bot blad, spanningen in het hout) en verhelp deze voordat u opnieuw start.

Hoe gebruik ik de parallelgeleider?

De parallelgeleider maakt het mogelijk parallel aan een rand te zagen. Bevestig hem links of rechts van de machine. Maak de vleugelschroeven 20 los, stel de zaagbreedte in (van 33 tot 130 mm rechts, van 163 tot 300 mm links), draai de schroeven weer vast.

Welke extra accessoires zijn verkrijgbaar?

Mafell biedt diverse zaagbladen (16, 24, 32, 56 tanden), geleidingsrails (F80, F110, F160, F210, F310), hoekaanslag F-WA, lijmklemmen F-SZ100MM, terugslagbeveiliging F-RS, geleiderol UA, parallelgeleider K55-PA en geleidingsinrichtingen M en ML. Zie de catalogus voor de referenties.

GEBRUIKSAANWIJZING KSS 50 cc Mafell

Handcirkelzaag / Kapzaagsysteme

Sierra circular manual / Sistema de tronzar

Vertaling van de originele 57
gebruiksaanwijzing

Lees alle veiligheidsaanwijzingen en instructies. Nalatigheid bij het naleven van de veiligheidsinstructies en aanwijzingen kan elektrische schok, brand en/of ernstige letsels veroorzaken. Bewaar alle veiligheidsaanwijzingen en instructies voor later gebruik.

ADVERTENCIA

NL - EG conformiteitsverklaring

Wij bevestigien hiermede dat de machine K 55 cc aan de vermelde EU-nichtlijn beantwoord. Bij constructie en bouw werden de vermelde normen toegepast. Gemachtige voor de samenstelling van de technische documenten: Mafell AG

NL - EG conformiteitsverklaring

Wij bevestigen hierme dat de machine KSS 50 cc aan de vermeide EU-richtlijnen beantwoord. Bijn constructie en bouw werden de vermeilde normen toegepast. Gemachtige voor de

samenstelling van de technische documenten: Mafell AG

1 Verklaring van de symbolen 58
2 Gegevens met betrekking tot het product 58
2.1 Gegevens met betrekking tot de fabrikant 58
2.2 Karakterisering van de machine 58
2.3 Technische gegevens 59
2.4 Emissies 60
2.5 Leveromvang 60
2.6 Veiligheidsvoorzieningen 61
2.7 Reglementair gebruik 61
2.8 Restrisico's 61
3 Veiligheidsinstructies 61
4 Voorbereiden / Instellen 64
4.1 Netaansluiting 64
4.2 Afzuigen van de spanen 64
4.3 Keuze van het zaagblad 64
4.4 Zaagbladwissel 64
4.5 Spouwmes 65
4.6 Leggen van de aansluitleiding 65
5 Werking 65
5.1 Ingebruikname 65
5.2 In- en uitschakelen 65
5.3 Licht 65
5.4 Instelling van de snijdiepte 65
5.5 Instelling voor schuinsneden 66
5.6 Invalszagen 66
5.7 Zagen volgens tekening 66
5.8 Zagen met parallelaanslag 66
5.9 Werken met de ondergrijpaanslag 66
6 Onderhoud en reparatie 67
6.1 Opslag 67
7 Verhelsen van storingen 67
8 Extra toebehoren 69
9 Explosietekening en onderdelenlijst 69

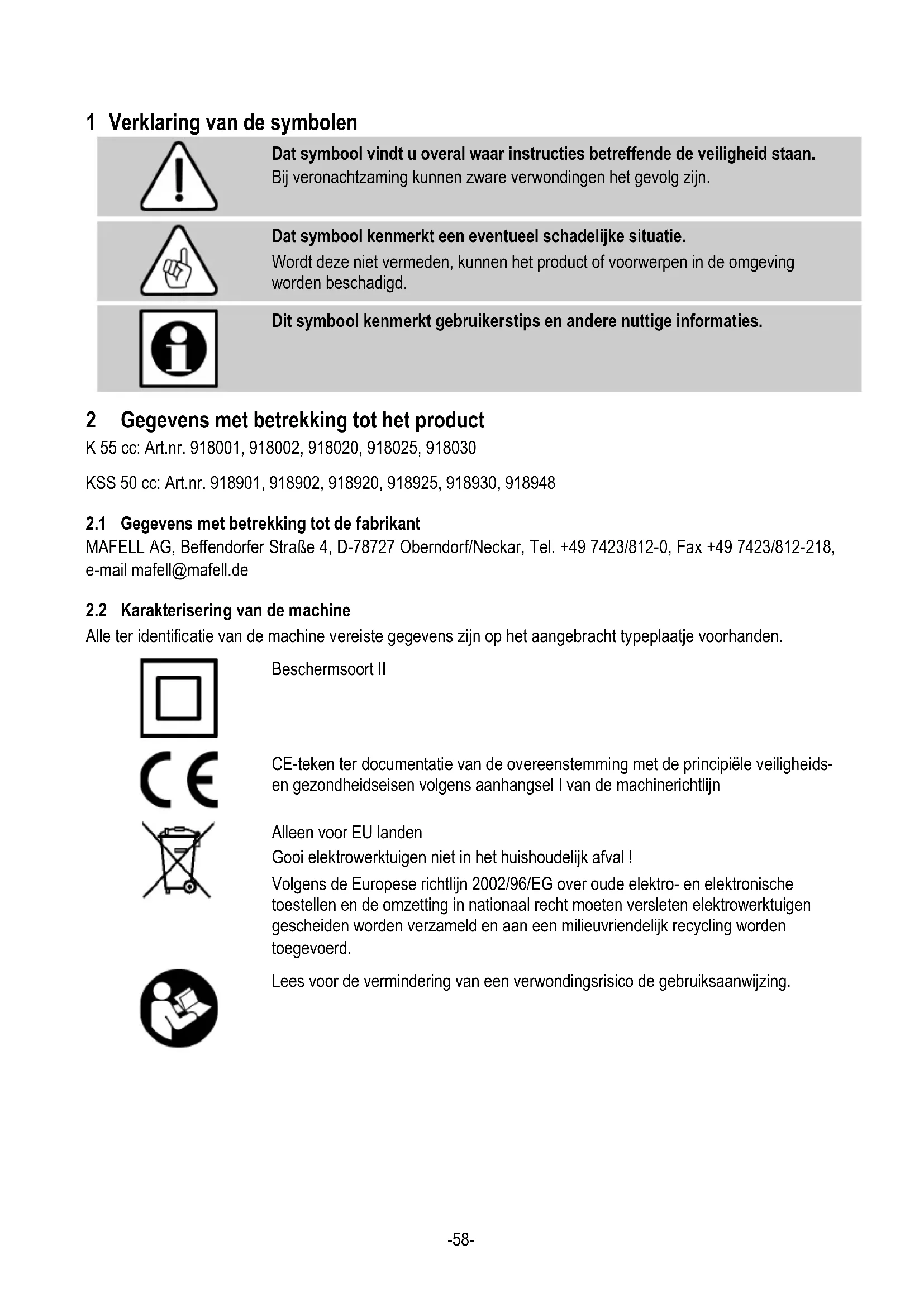

1 Verklaring van de symbolen

Dat symbolism vindt u overal waar instructies betreffende de verilgheid staan.

Bij veronachtzaming konnen zware verwondingen het gevolgijken.

Dat symbol kenmerkt een eventuele schadelijke situatie.

Wordt deze nicht vermeden, können het product of voorwerpen in de omgeving worden beschadigd.

Dit symbol kenmerkt gebruikerstips en andere nuttige informaties.

2 Gegevens met betrekking tot het product

K 55 cc: Art.nr. 918001, 918002, 918020, 918025, 918030

2.1 Gegevens met betrekking tot de fabrikant

MAFELL AG, Beffendorfer Straße 4, D-78727 Oberndorf/Neckar, Tel. [phone], Fax [phone], e-mail [e-mail]

2.2 Karakterisering van de machine

Alle ter identificatie van de machine vereiste gegevens zijn op het aangebracht typeplaatje voorhanden.

Beschemsoort II

CE-teken ter documentatie van de overeenstemming met de principiele verilgheidsen gezondheidseisen volgens aanhangsel I van de machinerichtlijk

Alleen voor EU landen

Gooi elektrowerktuigen nicht in het huishoudelijk afval!

Volgens de Europese rechtlijk 2002/96/EG over oude elektronische toestellen en de omzetting in nationaalrecht要去en versleten elektrowerktuigen geschienen worden verzameld en aan een milieuvriendelijk recycling worden toegevoerd.

Lees voor de vermindering van een verwondingsrisico de gebruiksaanwijzing.

Bedrijfsspanning	230 V AC	240 V AC	110 V AC	120 V AC
Netfrequentie	50 Hz	60 Hz	50 Hz	60 Hz
Opnamevermogen continu bedrivf	1300 W		1300 W	1300 W
Stroomopname continu bedrivf	6,0 A		12,5 A	11,6 A
Toerental in de leegloop	3300 - 5700 min-1
Snijdiepte 0°/30°/45°	58 / 56 / 48 mm
Zaagaggregaat zwenkbaar	0°- 45°
Doorsnede zaagblad max./min.	168 /157 mm
Grootste dikte van het stamblad	1,2 mm
Snijbreedte van het zaagblad	1,8 mm
Opnameboring zaagblad	20 mm
Doorsnede afzuigstuk	35 mm
Gewicht zonder netkabel, zonder parallelaanslag	4,1 kg
Afmetingen (B x L x H)	234 x 330 x 258 mm
KSS 50 cc
Bedrijfsspanning	230 V AC	240 V AC	110 V AC	120 V AC
Netfrequentie	50 Hz	60 Hz	50 Hz	60 Hz
Opnamevermogen continu bedrivf	1300 W		1300 W	1300 W
Stroomopname continu bedrivf	6.0 A		12,5 A	11,6 A
Toerental in de leegloop	3300 - 5700 min-1
Snijdiepte 0°/30°/45°	52 / 50 / 42 mm
Zaagaggregaat zwenkbaar	0°- 45°
Doorsnede zaagblad max./min.	168 /157 mm
Grootste dikte van het stamblad	1,2 mm
Snijbreedte van het zaagblad	1,8 mm
Opnameboring zaagblad	20 mm
Doorsnede afzuigstuk	35 mm
Gewicht zonder netkabel, zonder parallelaanslag	5,4 kg
Afmetingen (B x L x H)	257 x 751 x 258 mm

2.4 Emissions

De geluidsemissiemeting gebeurde conform EN 62841-1 en EN 62841-2-5 en is handig om het elektronische gereedschap te vergelijk den een ander gereedschap en om de belasting voorlopig in te schatten.

Gevaar

In functie van hoe het elektronisch gereedschap gebruikt worden, in het bijzonder het bewerkte werkstuk,{kunnen de geluidsemissiewaarden tijdens het werkelijk gelebruik van het elektronisch gereedschap afwijken van de vermelde waarden.

Draag waarom algijd gezoorbeschemming, ook als het elektronisch gereedschap onbelast draait!

2.4.1 Gegevens met betrekking tot de geluidsemissie

De volgens EN 62841-1 en EN 62841-2-5 berekende geluidsemissiewaarden bedragen:

Geluidsniveau

$$ \mathrm {L P A} = 9 6 \mathrm {d B} (\mathrm {A}) $$

Onzekerheid K

$$ \mathrm {P A} = 3 \mathrm {d B} (\mathrm {A}) $$

Geluidsniveau L

$$ \mathrm {w} _ {\mathrm {A}} = 1 0 4 \mathrm {d B} (\mathrm {A}) $$

Onzekerheid

$$ \mathrm {K} _ {\mathrm {W A}} = 3 \mathrm {d B (A)} $$

De geluidmeting werd met het standard meegeleverde zaagblad doorgevoerd.

2.4.2 Gegevens m.b.t. de trilling

De conform EN 62841 bepaalde typische hand-arm-trilling is kleiner dan 2,5m / s^2

2.5 Leveromvang

Handcirkelzaag K 55 cc compleet met:

1 hardmetalen cirkelzaagblad 168 mm, 24 tanden
1 spouwmes (dikte 1,2 mm)
1 bediengereedschap in houder aan de machine
1 gebruiksaanwijzing
1 folder "Veiligheidsinstructies"
1 transportbak enkel bij art.-nr. 918002, 918030

Kapzaagsysteme KSS 50 cc compleet met:

1 hardmetalen cirkelzaagblad 168 mm, 32 tanden
1 spouwmes (dikte 1,2 mm)
1 bediengereedschap in houder aan de machine
1 gebruiksaanwijzing
1 folder "Veiligheidsinstructies"
1 transportbak enkel bij art.-nr. 918902, 918930, 918948

2.6 Veiligheidsvoorzieningen

Gevaar

Deze voorzieningen zijn voor het veilig bedrijf van de machine niedzakelijk en mogen Niet worden verwijderd of on geldig worden gemaakt.

Controleer de
veiligheidsvoorzieningen voor het bedrijf op een goede werkig en eventuele beschadigingen. Gebruik de machine Niet als
veiligheidsvoorzieningen ontbreken ofiet goed werken.

De machine is van de volgende

veiligheidsvoorzieningen voorzien:

bovenste vaste beschemkap
- onderste beweeglijke beschemkap
- grete grondplaat
- Handgrepen
- Spouwmes
- Schakelvoorziening en rem
- Afzuigstuk

De K 55 cc / KSS 50 cc is uitsluitend voor het langsen dwarssneden van massief hout geschikt.

Plaatwerkstoffen zoals spaanplaten, meubelplaten en verzelplaten können eveneens worden bewerkt.

Gebruik de toegestane zaagbalden conform EN 847-1.

U kan ook houtvezelisolatiematerialiaal verwerken.

Een ander gebruik dan boven beschreiben, is nicht toegestaan. Voor een schade die uit een zulk ander gebruik voortvloeit, is de fabrikant nicht aansprakelijk.

Om de machine reglementair te gebruiken, volg de door Mafell voorgeschreveen bedrijfs-, onderhouds- en reparatievoorwaarden op.

2.8 Restrisico's

Gevaar

Ondanks een reglementair gebruik en de naleving van de veiligheidsinstrumenties blijven op basis van het gebruiksdoeleinde bepaalde restrisico's bestaan die gevolgen hunnen hebben voor de gezondheid.

• Aanraken van het zaagblad in het bereik van de aanrijopening onder de grondplaat.
• Aanraken van het onder het werkstuk uitstekend gedeelte van het zaagblad bij het snijden.
• Aanraken van zich draaiende onderdelen van opzij: zaagblad, spanflens en flens-schroef.
• Terugslag van de machine bij verklemmen in het werkstuk.
• Breuk en uitslingeren van het zaagblad of van delen van het zaagblad.
• Aanraken van spanningsvoerende onderdelen bij geopende kast en Niet getrokken netsteker.
• Verminding van het gehoor bij longer durende werkzaamheden zonder gehoorbeveiliging.
• Emissie van de gezondheid bedreigende houtstoffen bij longer durend bedrijf zonder afzuiging.

3 Veiligheidsinstructies

Gevaar

Houdt alstublieft steeds rekening met de volgende

veiligheidsbepalingen en met de in het desbetreffende gebruikersland geldige verilgheidsinstructies!

Lees ook de veiligheidsinstructies in het bijgevoegde boekje

"Veiligheidsinstructies".

Algemene instructies:

• Kinderen enjongeren mogen deze machine nicht bedieren. Maarvan uitgesloten zijnjongeren onder toezicht van een deskundige in het kader van hun opleiding.

• Werk nooit zonder de voor de desbetreffende handeling voorgeschreven visilheidsvoorzieningen en verander aan de machine niets dat de visilheid zou können belemmeren.

• Bij het gebruik van de machine buiten worden de toepassing van een veilighheidsschakelaar geadviseerd.
• Beschadigde kabels of stekers要去en onmiddelijk worden verrangen. De verranging mag enkel uitgevoerd worden door Mafell of een geauthoriserde MAFELL-werkplaats om veiligheidsrisico's te vermijden.
• Scherpe knikken aan de kabel voorkomen. Vooral bij het transport en het opslaan van de machine de kabel Niet om de machine wikkelen.

Niet toegepast mogen worden:

• Gescheurde zaagbladen en zulke, die hun vorm haben veranderd.
• Zaagbladen uit hooggelegeerd snelstaal (HSS-zaagbladen).
• Stompe zaagbladen wegens de te hogemotorbelasting.
• Zaagbladen, waarvan de dikte groter is of waarvan de snijbreedte (verzet)kleiner is dan de dikte van het spouwmes.
• Zaagbladen die nicht voor het zaagblad-toerental in de leegloop zich geschikt.

Instructies over het gebruik van persoonlijke veiligheidsuitrustingen:

• Draag tijdens het werk.altijd gehoor en oogbescherming en een stofmasker en veiligheidshandschoenen.

Aanwijzingen met betrekking tot het bedrijf:

Zaigmethoden

Gevaar

• Kom met uw handen Niet in het zaagbereik en aan het zaagblad. Houd met uw tweede hand de extra grep of de motorbehuizing vast. Als u de zaag met beiden handen vasthoudt, hunnen ze Niet door het zaagblad gewond raken.

• Grijp Niet onder het werkstuk. Onder het werkstuk worden u Niet gegen het zaagblad beschermd door de beschermkap.

• Pas de snijdiepte aan de dikte van het werkstuk aan. Er moet moet minder dan een volledige tandhoogte onder het werkstuk zichtaar+zijn.
• Houd het te zagen werkstuk nooit in de hand of boven het been vast. Beveilig het werkstuk op een stabiele steun. Het is belangrijk dat het werkstuk goed bevestigd worden om het gevaar van lichaamscontact, vastklemmen van het zaagblad of verlies van controle te minimisieren.
• Houd het elektrisch gereedschap aan de geïsoleerde grepen vast als u werkzaamhedenuitvoert waar bij het gereedschap verborgen stroomleidingen of de eigén stroomkabel kan raken. Bij contact met een spanningvoerende leiding staan ook de metalen onderdelen van het elektrisch gereedschap onder spanning en worden een elektrische schok veroorzaakt.
• Gebruik bij het langssnijden steeds een aanslag of een rechte kantgeleiding. Daardoor worden de snijnauwkeurigheid verbeterd en de kans dat het zaagblad vastgeklemd worden, verkleind.
• Gebruik alg ind zaagbladen van het juiste formaaten met de passende opnameboring (bivruitvormig of rond). Zaagbladen die nicht bij demontagedelen van de zaag passen, lopen nicht rond en leiden tot controverlies.
• Gebruik nooit beschadigde of verkeerde zaagblad-onderlegringen of -schroeven. De onderlegschijven en schroeven van het zaagblad werden special voor uw zaag gemaatk, voor een optimale capaciteit en bedrijfsveiligheid.

Terugslag - oorzaken en overeenkomstige veiligheldsinstructies

• Een terugslag is de plotse reactie ten gevolge van een vasthakend, vastklemmend of verkeerd uitgericht zaagblad waardoor een ongecontroleerde zaag maar boven komt en vanuit het werkstuk in de richting van de bediener beweegt.

• Als het zaagbald in de sluitende zaagopening vasthaakt of vastklemt, blokkeert het en worden de zaag door de motorkracht in de richting van de bediener teruggeslagen.

• Als het zaagblad in de zaagsnede draait of verkeerd uitgericht worden, kuren de tanden van de achterkant van het zaagblad in het houtoppervlak vasthaken, waardoor het zaagbladuit de zaagspleet komt en de zaag in de richting van de bediener springt.

Een terugslag ontstaat door een verkeerd gebruik van de zaag. Dat kan vermeden worden door middel van gegaste voorzorgsmaatregelen, zoals hierna beschreiben.

• Houd de zaag met beiden handen vast en breng uw Armen in een positie, waarin u de terugslagkrachten kut opvangen. Houdt u zich steeds+zijdelings van het zaagblad, nooit het zaagblad in een lijn met uw lichaam brengen. Bij een terugslag kan de cirkelzaag maar achefteren springen, maar de bediener kan door geschikte voorzorgsmaatregelen de terugslagkrachten beheersen.
• Als het zaagblad vastgeklemd is of u het werk onderbreekt, moet u de zaag uitschakelen en het materiaal stil houden tot het zaagblad tot stilstand is gekomen. Probeer nooit de zaag uith het werkstuk te verwijderen of ze achefterwaarts te trekken, zo lang het zaagblad beweegt, anders kan een terugslag plaatsvinden. Bepaal en verhelp deoorzaak van het vastklemmen van het zaagblad.
• Wilt u een zaag die in het werkstuk steekt wee starten, centreer het zaagblad in de zaagspleet en controllerer, of de zaagtanden nicht in het werkstuk zijn vastgehaakt. Als het zaagblad vastgehaakt is, kan het uit het werkstuk bewegen of een terugslag veroorzaken als de zaag opnieuw gestart worden.
• Steun grote platen af, om het risico van een terugslag door een vastzittend zaagblad te voorkomen. Grote platen können door het eigengewicht doorbuigen. Platen要去en aan beiden kanten ondersteund worden, zowel in de buurt van de zaagspleet als aan de zijkant.

• Gebruik geen stompe of beschadigde zaagbladen. Zaagbladen met stompe of verkeerd uitgerichte tandenveroorzaken door de tekleine zaagspleet een verhoogde wrijving, klemming van het zaagblad en terugslag.

• Trek voör het zagen de instellingen voor snijdiepte en snijhoek vast. Als de instellingenijdens het zagen veranderen, kan het zaagblad klemmen en kan een terugslag optreden.

• Wees bijzonder voorzigthig bij het zagen in bestaande muren of andere nicht-inkijkbare zones. Het zakkende zaagblad kan bij het zagen in verborgen objcten blokkeren en een terugslag veroorzaken.

Functie van de onderste beschemkap

• Controller vór ieder gebruik, of de onderste beschemkap fouvtvrij sluit. Gebruik de zaag Niet, wanner de onderste beschemkap Niet vrij beweeglijk is en zich nicht meteen sluit. Klem of bindt de onderste beschemkap nooit in geopende positie vast. Als de zaag onverwacht op de grond valt, kan de onderste beschemkap gebogen worden. Open de beschemkap met de trekhendel en vergewis u ervan dat deze vrij beweegt en bij alle snijhoeken en -dieptes noch het zaagblad noch andere delen raakt.
• Controller de werkung van de veer voor de onderste beschemkap. Laat de zaag voor het gebruik onderhonden als de onderste beschemkap en de veer Niet perfect functioneren. Beschadigde delen, kleverige afzetteringen of openhopingen van spanen leiden tot een vertraagde werkung van de onderste beschemkap.
• Open de onderste beschemkap met de hand alleen bij bijzondere smeden, zoals "inval- en hoeksneden". Open de onderste beschemkap met de terugtrekhendel en LAST deze los, zodra het zaagblad in het werkstuk is binnengedrongen. Bij alle andere zaagwerkzaamheden moet de onderste beschemkap automatisch werken.
• Leg de zaag Niet op de werkbank of op de grond neer, zonder dat de onderste beschemkap het zaagblad bedekt. Een onbeschermd, nalopend zaagblad beweegt de zaag gegen de snijrichting en zaagt alles wat in de weg ligt. Neem waar bij de nalooptijd van het zaagblad in acht.

Functie van het spouwmes

• Gebruik het voor het spouwmes passende zaagblad. Opdat het spouwmes zou werkken, moet het stamblad van het zaagblad dunner� dan het spouwmes en要去 de tandbreedte groter� dan de dikte van het spouwmes.
• Stel het spouwmes af zoals beschreiben in de gebruiksaanwijzing. Verkeerde aufstanden, posities en uitrachten konnen ertoe leiden dat het spouwmes een terugslag Niet efficient gegenhoudt.
• Gebruik steeds het spouwmes, behalte bij "invalsneden". Monteer het spouwmes na de invalsnede opnieuw. Het spouwmes stoort bij invalsneden en kan een terugslag veroorzaken. Deze paragraaf geldt enkel voor handcirkelzagen zonder MAFELL-flipsnede.
• Opdat het spouwmes kan werkken,要去 het zich in de zaagspleet bevinden. Bij korte smeden is het spouwmes Niet efficienbij het vermijden van een terugslag.
• Run de zaag Niet met verbogen spouwmes. Al eenkleine storing kan vertraging veroorzaken bij het sluiten van de beschemkap.

Opmerkingen met betrekking tot onderhoud en reparatie:

• De regelmatige reiniging van de machine, vooral van de verstelvoorzieningen en de geleidingen, vormt een belangrijke veiligheidsfactor.
• Er mogen enkel originele MAFELL-reseverdelen en toebehoren worden toegepast. Anders bestaat er geen garantieclaim en geen aansprakelijkheid door de fabrikant.

Let voor de ingebruikname erop dat de netspanning met de op het vermogensplaatje van de machine vermelde bedrijfsspanning overeenstemt.

4.2 Afzigen van de spanen

Gevaar

Stoffen die schadelijk zijn voor de gezondheid要去en met een M- zuiger afgezogen worden.

Bij alle werkzaamheden, waar bij een aanzienlijke hoeveelheid stof ontstaat, sluit de machine aan een geschikte externe afzuiqvoorzieening aan. De luchtsnelheid要去 ten minste 20m / s bedragen.

De binnendoorsnede van de afzuigaansluiting 1 (afb. 3) bedraagt 35mm .

4.3 Keuze van het zaagblad

Om een goede snijkwaliteit te behalen, kaak alstublieft gebruik van scherp werktuig en kiest in overeenstemming met materiaal en toepassing een werktuiguit de volgende lijst:

Snijden van zicht- en hardhout vooral langs ten opzichte van de verzelrichting:

• HM-cirkelzaagblad 0 168 x 1,8 x 20 mm, 16 tanden

Snijden van zacht- enhardout dwarsexn langs ten opzichte van devezelrichting:

HM-cirkelzaagblad 168 x 1,8 x 20 mm, 24 tanden

Snijden van zicht- en hardhout vooral dwars ten opzichte van de verzelrichting:

HM-cirkelzaagblad 168 x 1,8 x 20 mm, 32 tanden

Snijden van zacht-enhardoutvooraldwars ten opzichte van devezelrichting,Fijne sneden

HM-cirkelzaagblad 168 x 1,8 x 20 mm, 56 tanden

Snijden van houtvezelisolatiematerialiaal:

• HM-cirkelzaagblad 0 168 x 1,8 x 20 mm, 56 tanden

Snijden van kunststof (piepschuim):

HM-cirkelzaagblad 168 x 1,8 x 20 mm, 24 tanden

4.4 Zaagbladwissel

Gevaar

Neem bij alle

onderhoudswerkzaamheden de

netstekker uithetstopcontact.

Bedien de drukknop 2 (afb. 2) en trek de palhefboom 3 (afb. 2) maar boven. Nu is de zaagas vastgezet en de schakelhefboom vergrendeld.
- Met de zeskant schroevendraier 4 (houser afb. 3) draait u de flensbout 5 (afb. 3) gegen de wijzers van de klok los. Neem nu de schroef en de voorste spanflens 6 (afb. 3) weg.

• U kunt nu het zaagblad verwijderen nadat de beweeglijke beschemkap werden geopend.
• De spanflenzen要去en vrij van vastplakkende delenহ.
• Let bij het inzetten van het zaagblad op de draairichting.
• Vervolgens steekt u de spanflens op, zet de flensschroef aan en trekt u door draaien in richting van de wijzers van de klok vast.

4.5 Spouwmes

Gevaar

Neem bij alle onderhoudswerkzaamheden de netstekker uit het stopcontact.

Het spouwmes 7 (afb. 3) voorkomt het klemmen van het zaagblad bij het langssnijden. De juiste afstand tot het zaagblad is op (afb. 4) weergegeven.

• Om te verstellen, draait u de schroef 8 (afb. 3) los met de meegeleverde zeskantschroeqvendraier 4 (afb. 3).
• Verstel het spouwmes door het in de langsgleuf te verschuiven en span de schroefervolgens opnieuw aan.

4.6 Leggen van de aansluitleiding

Gevaar

Let er bij werkzaamheden op dat de aansluitleiding correct gelegd is. Een slecht gelegde aansluitleiding kan veiligheids- en operationele functies beinvloeden en in contact komen met het gereedschap.

Op afb. 6 staat een voorbeeld van hoe de aansluiting kan gelegd worden.

Leg de aansluitleiding in de richting van de kabelhuls, weg van de machine. Houd de aansluitleiding algijd zo ver möglichk van het werkgereedschap. Gebruik de klittenband op de afzuiqopening ter ondersteuning.

5 Werking

5.1 Ingebruikname

Deze gebruiksaanwijzing moet ie dere persoon die met de bediening van de machine is belast, ter kennisname worden doorgegeven, waar bij vooral attent dient te worden gemaakt op het hoofdstuk "Veiligheidsinstructies".

5.2 In- en uitschakelen

• Inschakelen: Duw de inschakelblokkering 9 (afb. 2) maar voor om te ontgrendelen. Daarna bedient u de drukschakelaar bij een ingedrukte inschakelblokkering 10 (afb. 2).

Omdat het gaat om een schakelaar zonder blokkering, draait de machine zo lang deze schakelaar worden bediend.

• Uitschakelen: Om uit te schakelen, laut u de drukschakelaar 10 (afb. 2) los. Door de ingebouwde automatische rem worden de uitlooptijd van het zaagblad op ca. 1 - 2 s beperkt. De inschakelblokkering worden automatisch waar actief en beveiligt de handcirkelzaag gegen een onopzettelijk inschakelen.

5.3 Licht

Let op

Het elektrisch gereedschap is uitgerust met eenlichtmodule 21 (afb.5).

De Lichtmodule worden bij het inschakelen van de machine gedurende een bepaaldeijd voorzien en is daarna bedrijfsklaar.

In een bedrijfsklare toestand schakelt de Lichtmodule bij het bewegen van de machine hetlicht automatisch in of bij een langere stilstand opnieuw UIT.

5.4 Installing van de snijdiepte

De snijdiepte LAST ZICH IN een bereik tussen 0 en 55 mm traploos instellen.

Hiervoor wordt op de volgende manier te werk gegaan:

Maak de klemhendel 12 los (afb.1).

• Met de invalidendel 13 (afb. 1) stelt u de snijdiepte in.
• De ingestelde diepte is afleesbaar op de schaal 14 (afb. 1). Als wijzer dient waar bij de schuine Kant van de invalidendel.
  Trek de spanhefboom 12 (afb. 1) opniew vast.

Stel de snijdiepte steeds ca. 2 tot 5 mm groter dan de te snijden materiaaldikte in.

5.5 Instelling voor schuinsneden

Het zaagaggregaat LASTZICHVORschuinsneden op iedere willekeurige hoek van 0 tot 45^ instellen.

• Breng voor het schuinzetten de machine inuitgangspositie steun ze zodanig af, dat het zaagaggregaat kan worden gezwenkt.
  Maak de hendel 15 (afb. 1) los.
• In overeenstemming met de schaal op het zwenksegment stelt u de hoek in.
• Vervolgens trekt u de hendel 15 (afb. 1) vast.

5.6 Invalszagen

Gevaar

Terugslaggevaar bij invalidslagen! Voor het invaliden leg de machine met dechterste Kant van de grondplaat aan een aan het werkstuk bevestigde aanslag aan. Houdt bij het invaliden de machine aan de handgrendel goed vast en schuif zeiets maar voren!

• Druk op de drukknop 12 (afb. 1) enzet met de invalidendel 13 (afb. 1) de machine in de bovenste stand.
• Met de intrekhandel 16 (afb. 1) opent u de beweeglijke beschermkap volledig zodate de machine op het te bewerken werkstuk kan worden geplaatst. Het zaagblad bevindt zich nu vrij boven het materiaal en kan voor het snijden uitgericht worden.
• Schakel de machine in en duw de invalidendel 13 (afb. 1) maar beneden. Daarmee valt het zaagblad verticaal in het werkstuk. Maar bij kan de invalidiepte op de schaal 14 (afb. 1) afgelezen worden. Het spouwmes zwenkt bij het invalidproces�<|im_start|> boven

weg. Zodra bij het vooruit bewegen van de machine de spreet awhile het zaagblad vrijkomt,keert het spouwmes in zichnormale stand terug.

5.7 Zagen volgens tekening

De beweeglijke tekeningswijzer 19 (afb. 1) past zich ook bij schuinsneden automatisch aan. De tekenkant komt overeen met de binnenkant van het zaagblad. Voor schuinsneden kan de tekenkant door de opening op de linker+zijde van de bovenste beschemkap worden ingekeken (pijl, afb. 1).

• Houd de machine aan de handgrepen vast en zet ze met het voorste gedeelte van de grondplaat op het werkstuk neer.
• Schakel de handcirkelzaag in (zie hoofdstuk 5.2) en schuif de machine gelijkmatig in snijrichting vooruit.
• Na het snijeinde schakelt u de zaag UIT door deschakelaar 10 (afb. 2) los te soften.

5.8 Zagen met parallelaanslag

De parallelaanslag dient voor het zagen parallel tot een reeds voorhanden kant. Daar bij kan de aanslag zowel rechts als ook links aan de machine worden aangebracht. Daar bij bedraagt het snijgebied aan de rechterkant 33 - 130 mm (afleeswijzer, X" afb. 1) en aan de linkerkant 163 - 300 mm (afleeskant aan wijzerzijde, Y" afb. 1). In het bereik van 163 - 220 mm要去 de machine ca. 10 mm maar boven gezet worden zodat de aanslag onder het motorhuis geschoven kan worden.

• U kunt de snijbreedte na het losdraaien van de vleugelschroeven 20 (afb. 2) verstellen door de aanslag navenant te verschuiven en de vleugelschroeven cervolgens wee aan te draaien.

Aanvullend kan de parallelaanslag door eenvoudig omdraaien (geleidingsvlakte voor de werkstukkant wijst maar boven) ook als dubbele steun voor een betere geleiding van de handcirkelzaag worden toegepast. Nu kan de machine langs een op het werkstuk bevestigde geleiding worden geleid.

5.9 Werken met de ondergrijpaanslag

De ondergrijpaanslag dient om parallel aan een reeds voorhanden snijrand te werken. Daarbij kan de aanslag zowel rechts als ook links aan de machine worden aangebracht. Daarbij bedraagt het snijbereik

aan de rechterkant ca. 12 - 40 mm en aan de linkerkant ca. 30 - 210 mm.

U kunt de snijbrendte na het losdraaien van de vleugelschroeven 20 (afb. 2) verstellen door de aanslag navenant te verschuiven en de vleugelschroeven cervolgens wee aan te draaien.

6 Onderhoud en reparatie

Gevaar

Trek voor alle onderhoudswerkzaamheden de accu eruit.

MAFELL-machines werden onderhoudsvriendelijk geconstrueree.

De toegepaste kogellagers werden op levenstijd gesmeerd. Na een langere bedrijftstijd adviseren wij, de machine aan een geauthoriseerde klantenservice van MAFELL ter inspectie te gehen.

Voor alle smeerplaatsen slechts once speciale vet, bestel-nr. 049040 (1 kg - blik), gebruiken.

6.1 Opslag

Reinig de machine zorgvuldig als u ze lange:tijd nicht gebruikt. Spuit blanke metaaldelen in met roestwerend middel.

7 Verhelpen van storingen

Gevaar

De opsporing van de oorzaken van voorhanden storingen en het verhelpen hiervan vereist steeds vermeerde oplettendheid en voorzichtigheid. Van tevoren netsteker trekken!

Hieronder staan enkele frequente storingen en hun oorzaak. Bij andere storingen richt u zich best tot uw handelaar of direct tot de MAFELL-klantenservice.

Storing	Oorzaak	Remedie
Machine kan nicht ingeschakeld worden	Geen of te lage netspanning aanwezig	Voeding door een elektricien lien controleren
	Netzekering defect Zekering door	een elektricien lien verrangen
	Koolborstels versleten	Machine waar de MAFELL-klantenservice brengen
Machine blijf gedurende het snijden staan	Stroomuitval	Voorzekeringen van het net door een elektricien lien controleren
	Overbelasting van de machine Aa	voersnelheid verlagen
	Koolborstels versleten	Machine waar de MAFELL-klantenservice brengen
Zaagblad klemt bij het voorschuiven van de machine	Te grote aanvoer	Aanvoersnelheid verlagen
	Stomp zaagblad	Meteen schakelaar loslaten Machine uit het werkstuk verwijderen en zaagblad verwangen
	Spanningen in het werkstuk	Wees alert bij het zagen, het gevaar voor terugslagen stijgt.
	Slechte machinegeleiding (bijv. door leiding met de vrij hand)	Parallelaanslag inzetten
	Oneffen werkstukoppervlakte	Vlakte uitrachten
Zaagblad tritt in het werkstuk	Zaagblad Niet correct afgesteld	Zaagblad vastzetten
	Werkstuk Niet bevestigd	Werkstuk met klemmen bevestigen
Zaagblad blijft stilstaan - motor draait verder	Zaagblad Niet correct bevestigd	Zaagblad vastzetten
Brandvlekken aan de snijplekken.	Voor het werkproces ongeschikt of stomp zaagblad	Zaagblad verwangen
Spanuiitworp verstopt	Hout te vochtig	Spaanderafvoer reinigen
	Lang durend snijden+zonder afzuigen	Machine aan een exter afzuiging, bv stofvanger, aansluiten
Onderste beweegbare beschemkap sluit nicht of slechts langzaam	Spaanders en houten delen liggen onder de bewegende beschemkap	Spaanders en houten delen verwijderen

8 Extra toebehoren

• Zaagblad- HM 168 x 1,8 x 20, 16 tanden (langssnede) Best.-nr. 092 476
• Zaagblad-HM 168 x 1,8 x 20, 24 tanden (langs- en dwarssnede) Best.-nr. 092 478
• Zaagblad-HM 168× 1,8× 20 , 32 tanden (dwarssnede) Best.-nr. 092 480
• Zaagblad-HM Ø 168 x 1,8 x 20, 56 tanden (fijnsnede) Best.-nr. 092 482
  -Geleidingsrail F80,800 mm lang Best.-nr.204380
  -Geleidingsrail F110, 1100 mm lang Best.-nr.204381
  -Geleidingsrail F160,1600 mm lang Best.-nr.204365
  -Geleidingsrail F210,2100 mm lang Best.-nr.204382
  -Geleidingsrail F310,3100 mm lang Best.-nr.204 383
• Hoekaanslag F-WA Best.-nr. 205 357
• Toebehoren voor geleidingsrail:

Klem F-SZ100MM (2 stuks) Best.-nr. 205 399
- Verbindingsstuk F-VS Best.-nr. 204 363
- Railtas F160 Best.-nr. 204 626

• Set raltassen F80/160 met hoekaanslag bestaande uit: F80 + F160 + Best.-nr. 204 749 verbinderingsstuk + hoekaanslag + 2 klemmen + railtas
• Set railtassen F160/160 bestaande UIT: 2 x F160 + verbindsstuk + 2 Best.-nr. 204 805 klemmen + raillas
• Terugslagstop F-RS Best.-nr. 202 867
• Ondergrijphaanslag UA Best.-nr. 206 073
• Parallelle aanslag K55-PA Best.-nr. 206 825
  -Geleiding M Best.-nr.208 170
  -Geleiding ML Best.-nr.204 378
• Ondergrijphaanslag MF-UA Best.-nr. 206073

9 Explosietekening en onderdelenlijst

De overeenkomstige informatie van de reserveonderdelen vindt u op once homepage: www.mafell.com

Índice de Contents
