Produkttype	Bærbar rundsav, længdeindstillingssystem KSS 50 cc
Mærke	Mafell
Model	KSS 50 cc
Driftsspænding	230 V AC / 240 V AC / 110 V AC / 120 V AC afhængig af version
Frekvens	50 Hz / 60 Hz
Optagen effekt	1300 W
Optagen strøm	6,0 A (230 V), 12,5 A (110 V), 11,6 A (120 V)
Tomgangshastighed	3300 - 5700 min⁻¹
Skæredybde ved 0°	52 mm
Skæredybde ved 30°	50 mm
Skæredybde ved 45°	42 mm
Savaggregatets hældning	0° - 45°
Klingediameter maks./min.	168 / 157 mm
Maks. klingekropstykkelse	1,2 mm
Værktøjsskærebredde	1,8 mm
Monteringsboring	20 mm
Sugestuds diameter	35 mm
Vægt uden kabel og parallelføring	5,4 kg
Mål (B x L x H)	257 x 751 x 258 mm
Lydtryksniveau LPA	96 dB(A), K=3 dB
Lydeffektniveau LWA	104 dB(A), K=3 dB
Hånd-arm vibration	< 2,5 m/s²
Sikkerhedsanordninger	Fast øverste beskyttelseskappe, bevægelig underste beskyttelseskappe, bundplade, håndtag, splintkile, bremse, sugestuds
Medfølgende tilbehør	Carbidklinge 168 mm 32 tænder, splintkile 1,2 mm, serviceværktøj, brugsanvisning, sikkerhedshæfte, transportkuffert (afhængig af version)
Beskyttelsesklasse	II

Ofte stillede spørgsmål - KSS 50 cc Mafell

Hvordan skifter man savklingen på KSS 50 cc?

Træk stikket ud. Aktiver låsegrebet 2 og træk grebet 3 opad for at låse akslen. Løsn flangeskruen 5 med unbrakonøglen 4 mod uret. Fjern skruen og den forreste flange 6, åbn derefter den bevægelige kappe og fjern klingen. Montér den nye klinge i overensstemmelse med rotationsretningen, sæt flangen på og spænd skruen med uret.

Hvordan indstiller man skæredybden?

Løsn spændegrebet 12. Brug dykgrebet 13 til at indstille dybden. Aflæs værdien på den graduerede skala 14. Spænd grebet igen. Dybden skal være ca. 2 til 5 mm mere end materialets tykkelse.

Hvordan udfører man et dyksnit?

Løsn grebet 12 og sæt maskinen i øverste position. Juster bundpladens bagkant mod et anslag. Tænd maskinen, tryk derefter på dykgrebet 13 for at få klingen til at dykke lodret ned i emnet. Splintkilen går automatisk fra. Skær langsomt.

Hvad er de væsentligste sikkerhedsanordninger?

Maskinen er udstyret med en fast øverste beskyttelseskappe, en bevægelig underste beskyttelseskappe, en bred bundplade, håndtag, en splintkile, en automatisk bremse og en sugestudse. Brug aldrig maskinen uden disse anordninger.

Hvordan vedligeholder man KSS 50 cc?

Rengør maskinen regelmæssigt, især indstillings- og føringsanordningerne. Lejerne er smurt for livstid. Efter lang tids brug bør maskinen efterses af en Mafell-service. Brug den specielle fedt ref. 049040 til smørepunkterne.

Hvilke savklinger er kompatible?

Brug klinger i overensstemmelse med EN 847-1, diameter maks. 168 mm, boring 20 mm, maks. klingekropstykkelse 1,2 mm, skærebredde 1,8 mm. Brug ikke HSS-klinger, revnede eller sløve klinger. Tilpas antallet af tænder til materialet: 16 tænder til længdeskæring, 24 til blandet, 32 til tværskæring, 56 til præcision.

Hvordan indstiller man splintkilen?

Træk stikket ud. Løsn skruen 8 med unbrakonøglen 4. Flyt splintkilen i dens længdeslids for at opnå den korrekte afstand i forhold til klingen (se illustration 4). Spænd skruen.

Hvad gør man, hvis savklingen sidder fast under skæring?

Slip straks kontakten og pres ikke. Hvis klingen sidder fast, stop saven og lad den være ubevægelig i emnet, indtil den stopper helt. Find årsagen (for hurtig fremføring, sløv klinge, spændinger i træet) og ret den, før du genstarter.

Hvordan bruger man parallelføringen?

Parallelføringen gør det muligt at save parallelt med en kant. Fastgør den til venstre eller højre på maskinen. Løsn vingeskruerne 20, indstil skærebredden (fra 33 til 130 mm til højre, fra 163 til 300 mm til venstre), og spænd derefter skruerne.

Hvilket ekstra tilbehør er tilgængeligt?

Mafell tilbyder forskellige klinger (16, 24, 32, 56 tænder), føringslinealer (F80, F110, F160, F210, F310), vinkelanslag F-WA, skruetvinger F-SZ100MM, tilbageslagsbeskyttelse F-RS, føringsrulle UA, parallelføring K55-PA og føringsanordninger M og ML. Se kataloget for referencer.

BRUGSANVISNING KSS 50 cc Mafell

Oversættelse af den originale 107 betjeningsvejledning

IpebeoD opnHaJIbHOH INHCTpyKcnn 119 no3KcnIyataaun

Laes alle sikkerhedshenvisninger og instruktioner. En manglende overholdelse af sikkerhedshenvisningerne og instruktionerne kan fore til elektrisk stod, brand og/eller alvorlige kveestelser. Opbevar alle sikkerhedshenvisninger og instruktioner til fremtidig brug.

PENEYIPEXJEHNE

IpouHTaTe BCE npabnla HNCTpykunno TeXHnke 6e3oNaChocTn. HecobJIOJeHne 3TNx npaBn I NHCtpyKUn no TeXnke 6e3oNaChocTn MoKet pnbceCTn K npaJKeHNIO 3NeKtpUYeCKm TKOM, BO3rOpaHNIO n/nnn dpYrIM cepbe3HbIM TpaBMam. CoXpaHnte Bce npabnla HNCTpykunno no TexHnke 6e3oNaChocTn dJaJIbHeNwero nCNoJIb3OBAHna.

OSTRZEZENIE

Vi attesterhermed, at maskinen K 55 cc opfjder de angivede EU-drektiver. Konstruktio og byngn er udfort h. de angivede standarder. Person, der er befuldmaegtig at sommensilte det tekniske materiale: Mafell AG

Vi attesterher hemed, at maskinen KSS 50 cc opfylder de angivee EU-direktiver. Konstruktion og bygnir ng er udfort itd de angivee standarder.

Person, der er befuldmaggtiget til at sammensstille det tekniske materiale: Mafell AG

RUS - Cepthdmkat COOTBETCTBMR EC

HactoHMM NOBtBepDaaEM. YTO MAUHb KSS 50 CC OTBaEBET TDE6OBAHM NKAASAHX DNEKTHB EC.PIN PNOEeTPOBAAHHN M3OTOBENH NIPMAHEHNPNEHNNHHEH HOPMb.

3 Sakerhetsanvisningar

Risk

Allmanna anvisningar:

1 Forklaring at tegn 108
2 Produktinformationer 108
2.1 Producentinformationer 108
2.2 Maerkninq af maskinen 108
2.3 Tekniske data 109
2.4 Emissioner 110
2.5 Leveringsomfang 110
2.6 Sikkerhedsanordninger 111
2.7 Tilsigtet brug 111
2.8 Tilbageværende risici 111
3Sikkerhedshenvisninger 111
4 Klargoring/indstilling 114
4.1 Nettilslutning 114
4.2 Spånudsgning 114
4.3 Valg af savblad 114
4.4 Skift af savblad 114
4.5 Kløvekile 114
4.6 Lægning af tilslutningsledning 114
5 Drift 115
5.1 Ibrugtagning 115
5.2 Taend og sluk 115
5.3 Lys 115
5.4 Indstilling af skareedybde 115
5.5 Indstilling af skrÅsnit 115
5.6 Neddykningsssnit 115
5.7 Savning after opmaerkning 116
5.8 Savning med parallelanslag 116
5.9 Arbejde med undergebanslag 116
6 Vedligeholdelse og reparation 116
6.1 Lagring 116
7 Afhjaelpning af driftsforstyrelser 117
8 Specialudstyr 118
9 Eksploderet tegning og reservationelsliste 118

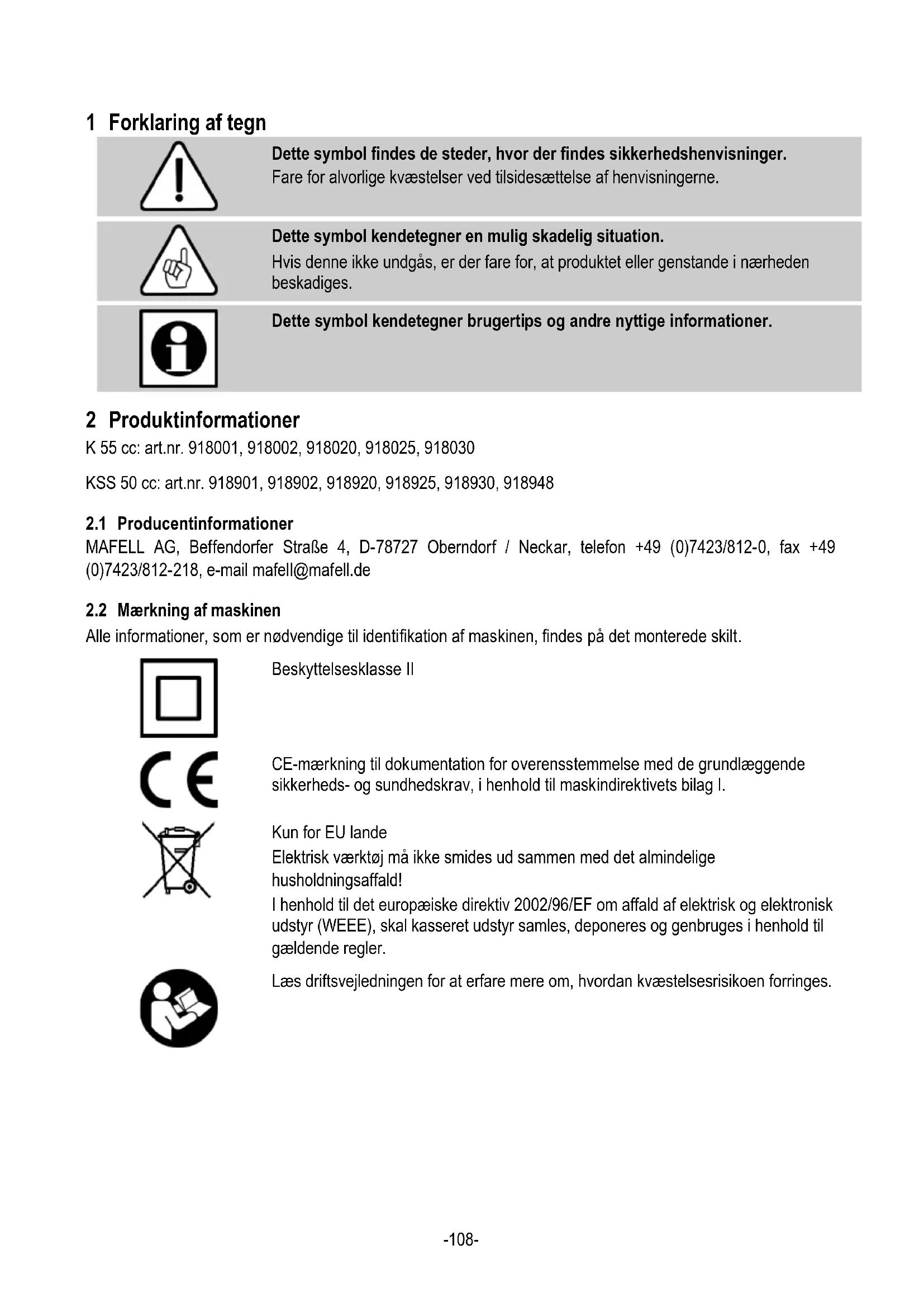

1 Forklaring af tegn

Dette symbol findes de steder, hvor der findes sikkerhedshenvisninger.

Fare for alvorlige kvæstelser ved tilssidesættelse af henvisningerne.

Dette symbol kendetegner en mulig skadelig situation.

Hvis davon keine undgås, er der fare for, at produit etller genstande i nærheden beskadiges.

Dette symbol kendetegner brugertips og andre nyttige informationer.

2 Produktinformationer

K 55 cc: art.nr. 918001, 918002, 918020, 918025, 918030

KSS 50 cc: art.nr.918901, 918902, 918920, 918925, 918930, 918948

2.1 Producentinformationer

MAFELL AG, Beffendorfer Straße 4, D-78727 Oberndorf / Neckar, Telefon [phone], fax [phone], e-mail [e-mail]

2.2 Maerkninq af maskinen

Alle informationer, som er nødvendige til identifikation af maskinen, vindes på det monterede skilt.

Beskyttelsesklasse II

CE-mærkning til dokumentation for overensstemmelse med de grundlæggende sikkerheds- og sundhedskrav, i henhold til maskindirektivets bilag I.

Kun for EU lande

Elektrisk værktøj på ikke smides udammen med det almindelige husholdningsaffald!

I henhold til det europæiske direktiv 2002/96/EF om affald af elektrisk og elektronisk udstyr (WEEE), skal kasseret udstyr samles, deponeres og genbruges i henhold til gældende regler.

Laes driftsvejledningen for at erfare mere om, hvordan kvæstelsessrisikoen forringes.

2.3 Tekniske data

K 55 cc

Driftsspænding	230 V AC	240 V AC	110 V AC	120 V AC
Netfrekvens	50 Hz	60 Hz	50 Hz	60 Hz
Optagen effekt konstant drift	1300 W		1300 W	1300 W
Strømforbrug konstant drift	6,0 A		12,5 A	11,6 A
Omdrejningstal i tomgang	3300 - 5700 min-1
Skæredybde 0°/30°/45°	58 / 56 / 48 mm
Dreijet saveapparat	0°- 45°
Savbladd diameter maks./min.	168 – 157 mm
Største savbladstykkelse	1,2 mm
Værktøjets skærebredde	1,8 mm
Savbladets holdeboring	20 mm
Udsugningsstuds-diameter	35 mm
Vægt ut den netkabel, utden parallelanslag	4,1 kg
Mål (B x L x H)	234 x 330 x 258 mm

KSS 50 cc

Driftsspænding	230 V AC	240 V AC	110 V AC	120 V AC
Netfrekvens	50 Hz	60 Hz	50 Hz	60 Hz
Optagen effekt konstant drift	1300 W		1300 W	1300 W
Strømforbrug konstant drift	6,0 A		12,5 A	11,6 A

Omdrejningstal i tomgang 3300 - 5700 min-1
Skæredybde 0^ / 30^ / 45^ 52 / 50 / 42 mm
Drejeligt saveapparat 0^ - 45^ Savbladd diameter maks./min. 168 - 157 mm

Største savbladstykkelse	1,2 mm
Værktøjets skærebredde	1,8 mm
Savbladets holdeboring	20 mm
Udsugningsstuds-diameter	35 mm
Vægt ut den netkabel, utden parallelanslag	5,4 kg
Mål (B x L x H)	257 x 751 x 258 mm

2.4 Emissioner

De angivne stojemissioner er blevet malt i overensstemmelse med EN 62841-1 og EN 62841-2-5 og kan bruges til at sammenigne elværktoget med et andet og til at foretage en forelbig vurdering af belastningen.

Fare

Stojemissioner under den faktiske brug af elværktøjet kan afvige fra de angivne værdier, afhængigt af den måde, som værktøjet anwendes på, især hvilken type emne der bearbejdes.

Derfor skal du altid bruge horevaern, ogsa nar elværktoget korer uden belastning!

2.4.1 Informationer vedr.stoj

Stojmalingerne er blevet gennemfort med det leverede savblad.

2.4.2 Informationer vedr. vibrationer

Den typiske hand-arm swinging, konstateret iht. EN 62841, er mindre end 2,5m/s^2

2.5 Leveringsomfang

Rundsv K 55 cc komplet med:

1 hardmetalbestykket rundsavblad 0 168 mm, 24 tender
1 spaltekniv (tykkelse 1,2 mm)
1 betjeningsværktj i holder ved maskinen
1 driftsvejledning
1 hæfte „Sikkerhedshenvisninger"
1 transportkasse kun ved art.nr. 918002, 918030

Kapsavsystem KSS 50 cc komplet med:

1 hardmetalbestykket rundsavblad 0 168 mm, 32 tender
1 spaltekniv (tykkelse 1,2 mm)
1 betjeningsværktoj i holder ved maskinen
1 driftsvejledning
1 hæfte „Sikkerhedshenvisninger"
1 transportkasse kun ved art.nr. 918902, 918930, 918948

2.6 Sikkerhedsanordninger

Fare

Disse anordninger kræves for at opnæ en sikker drift af maskinen og ma ikke fjernes eller��e defekte. Kontroller sikkerhedsanordningerne for korrekt Funktion og mulige beskadigelser før drift. Brug ikke maskinen, hvis sikkerhedsanordninger mangler aller fungerer forkert.

Maskinen er blevet udstyret med de afterfolgende sikkerhedsanordninger:

• Fast beskyttelseskappe, ovenfor
• Bevægelig beskyttelseskappe, nedenfor
• Stor basisplade
• Händgreb
• Spaltekniv
• Koblingsanordning og bredse
• Udsugningsstuds

2.7 Tilsigtet drug

K 55 cc / KSS 50 cc er udelukkende egnet til at save massivt træ på langs og tværs.

Det er ogsa muligt at bearbjde materiale som spanplader, mobelplader og mdf-plader. Anvend de godkende savblade iht. EN 847-1.

Det er ogsa muligt at forarbejde træfiberisolationsmaterialer.

Brug, som er i strid mod ovennævnte, er/DDke tilladt. For en beskadigelse, som resulterer af sadan brug, er producenten/DDke ansvarlig.

Sylv om Produktet bruges korrekt, og sikkerhedsbestemmelsene overholds, er anvendelsesmaden forbundet med tilbageveerende risici, der kan vare en sundhedrisiso.

• Ved kontakt med savbladet i startabningens omrade under basispladen.
• Ved Kontakt med den fremstående del af savbladet under emnet, under savning.
• For kontakt med roterende dele fra sider, savblad, spændeflange og flangeskrue.
• Ved tilbagestød fra maskinen, hvis emnetkommen i klemme.
• Ved brud af savblad / udslyngende savblad ell er dele heraf.
• Ved kontakt med stromførende dele ved abnet cabinet og ikke afbrudt netstik.
• Ved ugunstig pavirkning af horeevnen under laengerevarende arbejde Laden horeværn.
• Under laengerevarende drift Eden udsugning er der fare for udslip af sundhedsskadeligt traestov.

3 Sikkerhedshenvisninger

Fare

Tag altid hensyn til de
fterfolgende
sikkerhedshenvisninger og de
geldende sikkerhedsbestemmelier
i landet!
Læs øgså sikkerhedshenvisninger i
det vedlagte hæfte
"Sikkerhedshenvisninger".

Generelle henisninger:

• Børn ogUNE mä ikke betjene maskinen.Dete gælder ikke forrage i sammenhæng med en uddannelse, under opsyn af fagpersonale.
• Du mä aldrig arbejde med maskinen.uden de foreskrevne beskyttelsesanordninger, du mä ikkeændre sikkerhedsrelevante ting ved maskinen.
• Ved udendørs brug af maskinen anbefales det at anvende et fejstrømrelæ.
• Beskadigede ledninger og stik skal udskiftes med det samme. Udskiftningen ma kun gennemfores af Mafell eller pa et autoriseret MAFELL-kundeserviceværksted for at undgå sikkerhedsfarer.
• Undgå skarpe knæk i ledningen. Især under transport og lagring af maskinen ma ledningen ikke vikles omkring maskinen.

Du ma ikke anvende:

• Savblade med rids aller med aendret form.
• Savblad af højt legeret hurtigstål (HSS-savblad).
• Uskarpe savblade pga. get belastning af motoren.
• Savblade, hvis basisdel er tykkere aller hvis skarebrede (udlagning) er mindre end spalteknivens tykkelse.
• Savblade, som kein er egnet til savbladets omdrejningstal i tomgang.

Henisninger til brug af beskyttelseesudstyr:

• Brug altid horeværn og øjenbeskyttelse som stovmaske og beskyttelseshandsker, nr du arbejder.

Henisninger vdr. drift:

Savning

Fare

• Sørg for, at du ikkekommen ind i savens område eller til savbladet med hænderne. Hold på ekstra grebet aller motorhuset med den,anden hand. Bruges begge hænder til at holde saven,kan disse ikke blive kvæstet af savbladet.
• Grib ikke under emnet. Beskytteseshæten kan ikke beskytte dig mod savbladet under emnet.
• Tilpas skæredybden til emnets tykkelse. Den skal kunne sesindre end en fuld tandhøjde under emnet.
• Hold aldrig emnet, der skal saves i, fast i händen eller ovenover benet. Sikr emnet i en stabil holder. Det er vigtigt at fastgore emnet godt for at reducere faren for kontakt med kroppen, klemning af savbladet eller tab af kontrollen.
• Hold fast i el-apparatets isolerede gribeflader, hvis der udfores arbejde, hvor indsatsværktøjet kan ramme skjulte strømledninger eller apparatets egen tilslutningsledning. Kontakt med en spændingsførende ledning sætter øgså elværktojets metaldele under spænding, hvilket førert til et elektrisk stød.

• Anvend altid anslag eller lige kantfaring under Iængdesavning. Dette forbedrer snitnogjagtigheden og reducerer muligheden for, at savbladet sætter sig i klemme.

• Brug altid savblade i den rigtige størrelse og med passende holdeboring (f.eks. rombeformet eller rund). Savblade, der icke passer til savens monteringsdele, Iober urund og forer til tab af kontrollen.

• Anvend aldrig beskadigede aller forkerte savblad afstandsskiver erer skruer. Savbladets afstandsskiver og skruer er konstrueret specielt til din sav, til optimal ydelse og driftssikkerhed.

Tilbagestød - arsager og gældende sikkerhedshenvisninger

• Et tilbagestød er en pludselig reaktion som følge af, at et savblad har sat sig fast, har sat sig i klemme eller er justeret forkert, dette medfører igen, at en ukontrolleret sav går opad og bevæger sig ud af emnet og hen imod brugeren.
• Sætter savbladet sig fast eller i klemme i den luktkende savspalte, blokerer det, og motorkraften slår saven tilbage hen mod brugeren.
• Drejes aller justeres savbladet forkert i savsnittet, kan tænderne pa den bageste savbladkant sætte sig fast i træoverfladen, hvorved savbladet bevæges ud af savspalten, og saven springer tilbage hen mod brugeren.

Et tilbagestød skyldes forkert aller mangelfuld brug af saven. Det kan forhindres ved at træffe egnede forsigtighedsforanstaltninger, der beskrives i det følgende.

• Hold fast i saven med begge hænder og sørg for, at dine arme befinder sig i en position, hvor du kan optage tilbagestød. Ophold dig alto ved sider af savbladet,STA aldrig i en linje med savbladet. Ved et tilbagestød kan rundsaven springs tilbage, dog kan brugeren beherske tilbagestødende ved at træffe egnede sikkerhedsforanstaltninger.

• Hvis savbladet sidder i klemme, eller du afbryder arbejdet, skal du slukke saven og holde den roligt i emnet, til savbladet er standset. Forsog aldrig at fjerne saven fra emnet aller at trække den bagud, salange savbladet drejer, ellers er der fare for tilbagestød. Find frem til og afhjælp ársagen til, at savbladet sidder i klemme.

• Hvis du vil starte en sav, som befinder sig i emnet, skal savbladet centreres i spalten og kontroller, om savetænderne ikke sidder fast. Sidder savbladet fast, kan det bevæge sig ud af emnet eller.fore til et tilbagestd, nr saven startesigen.

• Støt store plader, for at mindske risikoen for tilbagestød pga. et klemmende savblad. Store plader kan boje sig på grund af deres egenvægt. Plader skal støttes på begge sider både iærheden af savspalten og på kanten.
• Brug aldrig slove eller beskadigede savblade. Savblade med uskarpe eller forkert indstilledet tænder fær på grund af en for smal savspalte til ogget friktion, fastklemning af savbladet og tilbagestød.
• Træk skæredybde- og skærevinkelindstillingen fast, for du saver. Endres indstillingerne under savearbejdet, kan savbladet sætte sig fast, hvillet kan fore til et tilbagested.
• Vær særlig forsigtig,ningar der saves i eksisterende vægge eller i andre områder, der ikke kan ses. Det neddykkende savblad kan blokere ogøre til tilbagestd, hvis der saves i skjulte genstande.

Funktion af den nederste beskyttelseshætte

• Kontroller før brug, om den nederste beskyttelseshætte lukker korrekt. Brug ikke saven, hvis den nederste beskyttelseshætte ikke kan bevæges frit og ikke lukker med det samme. Klem aller bind aldrig den nederste beskyttelseshætte fast i abnet position. Skulle saven falde utilsigtet ned på jorden/gulvet, kan den nederste beskyttelseshætte blive bojet. Abn beskyttelseshæten med tilbagetraekshändtaget og sikr, at den bevæger sig frit, og at den hverken berører savblad eller andre dele i forbindelse med alle snitvinkler og snitdybder.

• Kontrolier fjederens Funktion til den nederste beskyttelseshætte. Vedligehold saven før brug, hvis nederste beskyttelseshætte og fjeder ikke arbejder korrekt. Beskadigede dele, klæbrige aflejringer erler ophobninger af spaner fær den nederste beskyttelseshætte til at arbejde forsinket.

• Abn kun den nederste beskytteseshætte manuelt til særlige snit som fecs. "dykke- og vinkelsnit". Aben den nederste beskytteseshætte med tilbagetrækshandtaget og slip det, sa snart savbladet dykker ned i emnet. Under alt andet saverbejde skal den nederste beskytteseshætte arbejde automatisk.

• Læg ikke saven på arbejdsbordet eller gulvet,.uden at den nederste beskyttelseshætte dækker savbladet. Et ubeskyttet, afterløbende savblad beværger saven imod snitretningen og saver i alt, hvad der er i vejen for saven. Vær opmærksom på, at saven har en afterløbstid.

Klovekilensfunktion

• Brug savbladet, der passer til klovekilen. Klovekilen fungerer kun, hvis savbladets grundklinge er tyndere end klovekilen, og tandbredden vare tykkere end klovekilen.
• Juster kløvekilen som beskrevet i denen betjeningsvejledning. Forkerte afstande, forkert position og indstilling kan vare ørsagen til, at kløvekilen ikke er i stand til at forbindre et tilbagested på en effektiv过得.
• Brug altid spaltekniv, undtaget ved "dykkesnit". Monter klovekilen igen after dykkesnittet. Klovekilen er i vejen under dykkesnit og kan udlose et tilbagestød. Dette afsnit gælder kun for handrundsave.uden MAFELL-flipkile.
• Spaltekniven skal vare i savespalten, for at kinne fungere. Ved korte snit kan klvekilen icke forbindre tilbagestd.
• Brug ikke saven med bojet spaltekile. Allerede en进展情况, at beskyttelseshætten lukker langsommere.

• Den regelmæssige rensning af maskinen, især af justeranordningen og føringen, har en stor sikkerhedsmæssig betydning.
• Der mA udelukkende anvendes originale MAFELL-reservedele og tilbehør. I modsat fald ydes ingen garanti og producenten hæfter ikke for produitet.

4 Klargøring / indstilling

4.1 Nettilslutning

För igangsætning sorges for at el-spændingen stemmer overens med den værdi, der nævnes pa maskinens skilt.

4.2 Spanudsugning

Fare

Sundhedstruende stov skal opsuges med en M-suger.

Ved ethvert arbejde, hvor der opstar store stovmaengder, tilsluttes maskinen til en ekstern udsugningsanordning. Lufthastigheden skal vare mindst 20~m / s

Den indvendige diameter på udsugningsstudsen 1 (Fig. 3) er 35mm .

4.3 Valg af savblad

Brug skarpt værktøj og vælg værktøjet fra den afterfolgende liste i henhold til materialet for at opnå en høj savekvalitet:

Skæring af blodt-ogHardt træ, især langs fibernes retning:

HM-rundsavblad 168 x 1,8 x 20 mm, 16 taender

Skæring af blodt og HARDt træ på tværs og lungs fiberretningen:

HM-rundsaiblad 168x1,8x20mm,24 taender

Skæring af blodt-ogHardt træ, især pa tværs af fibernes retning:

HM-rundsaiblad 168× 1,8× 20mm ,32 taender

Skæring af blodt og hardt træ, især på tværs af fibernes retning "Finsnit":

HM-rundsaiblad 168× 1,8× 20mm ,56 taender

Savning af træfiberisolationsmaterialer:

HM-rundsaiblad 168x1,8x20mm,56 taender

Savning af plast (polystyren).

HM-rundsaiblad 168 x 1,8 x 20 mm, 24 taender

4.4 Skift af savblad

Fare

• Betjen trykkeren 2 (Fig. 2) og træk spærrehandtaget 3 (Fig. 2) opad. Nu er savakslen arreteret og kontakten låst.
• Med sekskantskruetrækkeren 4 (holder Fig. 3) løns flangeskruen 5 (Fig. 3) til venstre. Tag nu skruen samt den forreste spændeflange 6 (Fig. 3) af.
• Nu kan savbladet fjernes, after at den bevægelige beskyttelseshætte er blevet Åbnet.
• Spændeflangerne skal vare fri for vedhæftende dele.
• Kontroller drejeretningen, när savbladet saettes i.
• Sæt herefter Först spændeflangen og sö flangeskruen på og spænd det hele fast ved at dreje til højre.

4.5 Kløvekile

Fare

Spaltekniven 7 (Fig. 3) forhinderen en blokering af savbladet ved laengdesnit. Den rigtige afstand til savbladet ses i (Fig. 4).

• Løsn til justering skruen 8 (Fig. 3) med den medleverede sekskantskruetærker 4 (Fig. 3).
• Forksyd spaltekniven i knivens slids og stram skruen igen.

4.6 Lægning af tilslutningsledning

Fare

Vær under arbejdet opmærksom
på, hvordan tilslutningsledningen er
lagt. En)darlig lagt
tilsutningsledning kan nedsætte
sikkerheds- og arbejdsfungkionerne
ogkommen i kontakt med værktøjet.

Fig. 6 viser et eksempel pâ, hvordan den skal ægges.

Før tilslutningsledningen hem mod kabelbøsningen og væk fra maskinen. Lad aldrig tilslutningsledningenkommen iærheden af arbejdsværktøjet. Brug som stotte velcrobandet på udsugningsstudsen.

5 Drift

5.1 lbrugtagning

Driftsvejledningen skal gennemlæses af alle personer, der betjener maskinen, specielt skal der lægges vægt på afsnittet "Sikkerhedshenvisninger".

5.2 Tænd og sluk

• Tilkobling: Tryk på kontaktspærren 9 (fig. 2) til abning fremad. Betjen herefter kontakten 10 (fig. 2), mens kontaktspærren er trykket ned.

Da donne Kontakt er Eden fastlåsningsfunktion, kører maskinen kun, sä længe der trykkes på dette(contact.

• Frakobling: Maskinen slukkes ved at slippe kontakten 10 (fig. 2). Den indbyggede, automatiske bremse gør, at savbladets udlobstid er begraenset til ca. 1 - 2 s. Kontaktspærren aktiveres igen og sikrer handrundsaven mod tilfældigænding.

5.3 Lys

Bemerk!

Ret/DDkket ind i den
braendende lampe!

El-vaerktoget er udstyret med et lysmodul 21 (Fig. 5).

Lysmodulet forsynes med strøm i en bestemt tid, nar maskinen tændes, hvorefter det er klartil drug.

I driftsfunktion tender lysmodulet automatisk for lyset, nar maskinen bevæges, under laengere stilstand slukkes lysetigen.

5.4 Indstilling af skareedybde

Det er muligt at indstille skæredybyn trinløst mellem 0 og 55 mm.

Dette gores pa fologende maje:

• Løsn klemhåndtaget 12 (fig. 1).

• Med dykhandtaget 13 (fig. 1) indstilles skæredybden.

• Den indstillede dybde kan aflaeses på skalaen 14 (fig. 1). Den skrå Kant på dykhändtaget fungerer som viser.

• Spænd klemhändtaget 12 (fig. 1) igen.

Indstil altid skæredybden på en værdi, som er ca. 2 til 5 mm større end den materialetykkelse, som saves.

5.5 Indstilling af skråsnit

Det er muligt at indstille saven til den ønskede vinkel mellem 0 til 45^ til skrå savning.

• Til skrå positionering stilles maskinen i udgangsposition og støttes på en sändan måde, at saveaggregatet kan svinges.
• Løsn handtaget 15 (Fig. 1).
• Vinklen indstilles i henhold til skalaen ved drejesegmentet.
• Spænd herefter handtaget 15 (Fig. 1).

5.6 Neddykningsssnit

Fare

Fare for tilbagestød ved dykkesavning! Før inddykning lugges maskinen med basispladens bageste kant pa et anslag, som sidder pa emnet. Hold maskinen under dykning fast ved handgrebet og skub den lidt forud!

• Løsn klemhåndtaget 12 (fig. 1) og stil maskinen i den øverste position vha. dykhamtaget 13 (fig. 1).
• Med indtrækningshandtaget 16 (fig. 1) abnes den bevægelige beskytteseshaète helt, sa maskinen kan sættes på det emne, der skal bearejdes. Savbladet befinder sig nu frit over materialet og kan indstilles til opmærkning.
• Tænd maskinen og tryk dykkerhandtaget 13 (fig. 1) nad. Demed dykker savbladet lodret ned i emnet. Neddykningsdybden skal aflaeses paskalaen 14 (fig. 1). Spaltekniven drejer under dykningen opad. Sa snart spalten bag savbladet er fri, mens maskinen bevæges forud, vender spaltekniven tilbage til den normale position.

5.7 Savning after opmaerkning

Den bevægelige opmaerkningsindikator 19 (Fig. 1) tilpasser sig ogsa automatisk ved skr' snit. Opmaerkningskanten svarer til savbladets indvendige side. Til skråsnit kan opmaerkningen ses igennem abningen pa venstre side af den Øvre beskyttelseshætte (pil, Fig. 1).

• Hold fast i maskinen med hängrebene og sæt den forreste del af dens basisplade på emnet.
• Start rundsaven (se afsnit 5.2) og skub maskinen lige i skæreretningen.
• När snittet er fær Digit, slukkes saven ved at slippe kontakten 10 (Fig. 2).

Parallelanslaget bruges til parallel savning til en kant. Herved er der mulighed for, at montere anslaget til højre eller venstre på maskinen. Her er snitområdet på højre side 33 - 130 mm (aflæseviser "X" Fig. 1) og på venstre side 163 - 300 mm (aflæsekant på viserkant "Y" Fig. 1). I området fra 163 til 220 mm skal maskinen stilles ca. 10 mm opad, på anslaget kan skubbes ind under motorhuset.

• Snitbredden kan indstilles ved at løsne vingeskruerne 20 (Fig. 2), dette gores ved at forskyde anslaget og sa spænde vingeskruerne igen.

Du kan desuden bruge parallelanslaget som dobbelt underlag (anslaget vendes om - føringsoverfladen til emnet viser opad), for at opnå en bedre føring af rundsaven. Nu kan maskinen fores langs med en føring, der er fastgjort på emnet.

5.9 Arbeje med undergebanslag

Undergrebsanslaget bruges til at arbejde parallelt pa en eksisterende kant. Herved er der mulighed for, at montere anslaget til horeller venstre paskinen. Derved er snitomraretpahore side ca.12-40mm og pa venstre side ca.30-210 mm.

• Snitbredden kan indstilles ved at lnsne vingeskruerne 20 (Fig. 2), dette gores ved at forskyde anslaget og sa spende vingeskruerne igen.

Træk akkuen ud, for vedligeholdelsesarbejde gennemfores.

MAFELL-maskiner er blevet konstrueret med henblick på mindst mulig vedligeholdelse.

Kuglelejrene har livsvarig smoring. Efter lengere tids drift anbefales det, at der udfores service pa maskinen af pa autoriseret Mafell-kundeservice vorksted.

Brug kun vores specielle fedtstof til alle smoresteder, ordre- nr. 049040 (1 kg - dase).

6.1 Lagring

Rengør maskinen omhyggeligt, hvis maskinen bruges i laengere tid. Sprjojt blanke metaldele ind med et rustbeskyttelsesemiddel.

7 Afhjælpning af driftsforstyrelser

Fare

Afbryd strømmen og fjern el-stikket, før du undersøger fejlen!

I det falgende ses en oversigt over hyppige fejl, og hvorfor de opstar. Opstar der andre fejl, bedes du kontakte din forhandler erer kundeservicen hos MAFELL direkte.

Fejl	Årsag	Afhjælpning
Maskine kan ikke tændes	Ingen eller for lav netspænding til rändighed	Få strømforsyningen kontrolleret af en elektriker
	Netsikring defekt	Få sikringen udskiftet af en elektriker
	+Kulbørster slidte	Bring maskine til kundeserviceværksted hos MAFELL
Maskine stopper under savning	Strømsvigt	Få sikringerne på netværksområdet kontrolleret af en elektriker
	Overbelastning af maskine Reducer	fremføringshestighed
	Kulbørster slidte	Bring maskine til kundeserviceværksted hos MAFELL
Savbladet klemmer sig fast	For stor fremføring	Reducer fremføringshestighed
	Sløvt savblad	Slipkontakt med det samme. Maskinen fjernes fra emnet og savbladet udskiftes
	Spændinger i emnet	Vær meget forsigtig ved savning, da risikoen for tilbageslag øges.
	Dårlig maskinstyring (f.eks. på grund af frihåndsstyring)	Brug parallelanslag
	Ujævn emneoverflade	Overfladen planes
Savbladet vibererer i emnet	Savbladet er ikke justeret korrekt	Efterspænd savbladet
	Emnet er ikke fastgjort	Fastgør emnet med klemmer
Savbladet stopper - motoren kører videre	Savbladet er ikke rigtig fastgjort Efterspænd savbladet
Brandplet på skærestederne	Savblad, der er uskarpt eller uegnet til arbejdet	Shift savblad
Spanudkast tilstoppet	Træ for fugtigt	Rengør spanudkasteren
	Langvarig savning.udsugning	Maskinen tilsluttes til eksternudsugning, f.eks. støvseparator
Den nederste bevægelige afskærmning lukker ikke ellk kun langsomt	Spaner og trædele i den nederste bevægelige afskærmning	Fjern spøner og trædele

8 Specialudstyr

• Savblad-HM 168 x 1,8 x 20, 16 tænder (savning pá lungs) Best.nr. 092 476
• Savblad-HM 168 x 1,8 x 20, 24 tænder (savning pa langs og tværs) Best.nr. 092 478
• Savblad-HM Ø 168 x 1,8 x 20, 32 tænder (savning på tværs) Best.nr. 092 480
• Savblad-HM 168 x 1,8 x 20, 56 tænder (finsavning) Best.nr. 092 482
• Føringsskinne F80, 800 mm lang Best.nr. 204 380
• Føringsskinne F110, 1100 mm lang Best.nr. 204 381
• Føringsskinne F160, 1600 mm lang Best.nr. 204 365
• Føringsskinne F210, 2100 mm lang Best.nr. 204 382
• Føringsskinne F310, 3100 mm lang Best.nr. 204 383
• Vinkelanslag F-WA Best.nr. 205 357

• Tilbehør til føringsskinne:

• Skruetvinge F-SZ100MM (2 stk.) Best.nr. 205 399
  -Forbindelsessystykke F-VS Best.nr.204363

• Skinnetaske F160 Best.nr. 204 626

• Skinnetaskesæt F80/160 med vinkelanslag: F80 + F160 + forbindelsesstykke + vinkelanslag + 2 skruetvinger + skinnetaske

• Skinnetaskesæt F160/160 med: 2 x F160 + forbindelsesstykke + 2 Best.nr. 204 805 skruetvinger + skinnetaske
• Tilbagestødsstop F-RS Best.nr. 202 867
  -Undergbanslag UA Best.nr.206 073
• Parallelanslag K55-PA Best.nr. 206 825
• Føringsanordning M Best.nr. 208 170
• Føringsanordning ML Best.nr. 204 378
  -Undergbanslag MF-UA Best.nr.206073

9 Eksploderet tegning og reservationsliste

De vigtigste informationer om reservationelene vindes på vores hjemmeside: www.mafell.com

CopepxaHne

1 06bIeHne yCIOBbIX 3HaKOB 120
2 ⅡaHbIe n3dEJIy 120
2.1 CBeHeHnO npOn3BODnte 120
2.2 MapKnpOBka MaunHbI 120
2.3 TexHHueckne xapaKTepeNCTnKn 121
2.4 BbI6poc 122
2.5 KomnneKT noctabkn 122
2.6 PpeoxpaHnteIbHbIe yctpoiCTBa 123
2.7 IcnoIb3OBAHnE no Ha3NaueHnIO 123
2.8 OctaTochBie pUCKN 123
3 Yka3aHnno TeXnke 6e3oNaChocTn 123
4 OshaeHne / NaCTpOka 126
4.1 IopKIOUeHne K cETn 126
4.2 OTCOC onnok 126
4.3 BbIbOp nncka nIIbl 126
4.4 3aMeHa DnCKa NJIbI 127
4.5 PackJIINHnBaIOUoI Hox 127
4.6 Ppokna Ka coeHnTeIbHoro Ka6eJ 127
5 3Kcnpnyataua 127
5.1 BvodBeknnyatau 127
5.2 BkIIOUeHne I BbIKIOUeHne 127
5.3 OcbweeHne 128
5.4 HacrpoKa rnybHbI pe3a 128
5.5 Hac trokka yrna pe3a 128
5.6 Pa3pe3bI cyTaNIIBaHnem 128
5.7 Pe3aHne no pa3MeTke 129
5.8 Pe3aHne c npapJIeIbIbIM ynpom 129
5.9 Pa6obI cynopom HxHrero 3axBaTa 129
6 TexHHueckoe obcnykubHne n Tekyu npoHT 129
6.1 Xpanenne 129
7 YcTpaHHe HnOlaDok 130
8 CneuaJIbHbIe npHaJdJeXHoCTn 132
9 TOKOMnoHHTHOe n3O6paXeHne n cncoc 3aapancbix qacte.. 132

1 06bЯсHeHne ycNoBhbIX 3HaKOB

3TOT cHMBOJ pa3MeueH BO BCEX MecTx, rIe npNBedeHbI yka3aHnNo 6e30NaChOCTN.

B cIyuae Ix HeBbIIOJIHeHnBa BO3MOXHbI TcIyAaIWe TpaBMbl.

3TOT CnMBOJ O3Haayet cnTyauuH, B KOTOpO B03MOxHo NOBpeXdHHe HMyueCTBa.

Ecnn ee He n36exaTb, BO3MOxHbI NOBpeXdEHHa N3deHna Hn PpeMeTOB, HaxoJauXcra pAOM C Hm.

3Tm CnMBOJOM NOMEYeHbI COBeTbI NO pPIMHeHNo I pyra Jone3Ha HΦopMaun.

2Данныеиздени

K 55 cc: apT. Ng 918001, 918002, 918020, 918025, 918030

KSS 50 cc: apt. No 918901, 918902, 918920, 918925, 918930, 918948

2.1 CBeDHeN O npOn3BoDnte

MAFELL AG, Beffendorfer Straße 4, D-78727 Oberndorf / Neckar, Teilephon +49 (0)7423/812-0, φaκc +49 (0)7423/812-218, Νλ. noúτa [e-mail]

2.2 MapknpoBka MaunHbI

Bce daHHbe, Heo6xoJMBie InIeHTnKauIm MaunHbI, yka3aHbI Ha 3aBOccko Ta6mUke.

Knacc 3aunTbI II

Cnmbon CE nnoTbepeHne HcOTBeTCTBna OCHObHbIM Tpe6oBaHnM 6e3oNaChoctn u 3dpabooxpaHeHn, corlacho npuIooxeHIO I K DnpeKtNBe o MaunHax

Tolbko dIra cTpaH EC

He 6pocaiTe 3JIeKtpoHnCTpyMeHTbI B 6bITOBOy MycOp！

Cornacno Ebponeecko dnpkeTne 2002/96/EG o6 yctapeBwix 3neKtpuecknx n 3neKTPOHbIX npnbopax n aHaIOnuHbIM 3aKohAm OTdJIbHbIX CTpaH, IcNoJIb3OBAHHbIe 3JeKTPoIHCTpyMeHTbl DOJIxHbI CObIPAbC8 OTdJIbHO IN pepeDaBaTbcIgI daJIbHeIwero NcNoJIb3OBaHn8 6e3 yUep6a IInr OkpykaIoSei Cpebl.

IpoHTaTe HNCTpyKcHIO NO 3KcNpyatauIN DnY yMeHbSeHnO nAChOCTn noJyHeHn TpaBM.

2.3 TexHnueckne xapaKtepncTnKn

K 55 cc
