Typ výrobku	Ruční okružní pila, systém pro formátování KSS 50 cc
Značka	Mafell
Model	KSS 50 cc
Provozní napětí	230 V AC / 240 V AC / 110 V AC / 120 V AC podle verze
Frekvence	50 Hz / 60 Hz
Příkon	1300 W
Odběr proudu	6,0 A (230 V), 12,5 A (110 V), 11,6 A (120 V)
Otáčky naprázdno	3300 - 5700 min⁻¹
Hloubka řezu při 0°	52 mm
Hloubka řezu při 30°	50 mm
Hloubka řezu při 45°	42 mm
Náklon řezací jednotky	0° - 45°
Průměr kotouče max/min	168 / 157 mm
Maximální tloušťka těla kotouče	1,2 mm
Šířka řezu nástroje	1,8 mm
Upínací otvor	20 mm
Průměr odsávací hadice	35 mm
Hmotnost bez kabelu a paralelního dorazu	5,4 kg
Rozměry (š x d x v)	257 x 751 x 258 mm
Hladina akustického tlaku LPA	96 dB(A), K=3 dB
Hladina akustického výkonu LWA	104 dB(A), K=3 dB
Vibrace ruka-paže	< 2,5 m/s²
Bezpečnostní zařízení	Pevný horní ochranný kryt, pohyblivý dolní ochranný kryt, základová deska, rukojeti, rozpínací klín, brzda, odsávací hrdlo
Dodávané příslušenství	Karbidový kotouč 168 mm, 32 zubů, rozpínací klín 1,2 mm, servisní nástroj, návod k použití, bezpečnostní příručka, přepravní kufr (podle verze)
Třída ochrany	II

Často kladené otázky - KSS 50 cc Mafell

Jak vyměnit pilový kotouč na KSS 50 cc?

Odpojte síťovou zástrčku. Stiskněte páčku blokování 2 a vytáhněte páčku 3 nahoru pro zablokování hřídele. Povolte šroub příruby 5 imbusovým klíčem 4 proti směru hodinových ručiček. Vyjměte šroub a přední přírubu 6, poté otevřete pohyblivý kryt a vyjměte kotouč. Nasaďte nový kotouč v souladu se směrem otáčení, nasaďte přírubu a utáhněte šroub ve směru hodinových ručiček.

Jak nastavit hloubku řezu?

Povolte upínací páčku 12. Pomocí ponorné páčky 13 nastavte hloubku. Odečtěte hodnotu na stupnici 14. Znovu utáhněte páčku. Hloubka by měla být asi o 2 až 5 mm větší než tloušťka materiálu.

Jak provést ponorný řez?

Povolte páčku 12 a nastavte stroj do horní polohy. Zarovnejte zadní hranu základové desky k dorazu. Spusťte stroj, poté stiskněte ponornou páčku 13, aby kotouč klesl svisle do obrobku. Rozpínací klín se automaticky odkloní. Posouvejte pomalu.

Jaká jsou základní bezpečnostní zařízení?

Stroj je vybaven pevným horním ochranným krytem, pohyblivým dolním ochranným krytem, širokou základovou deskou, rukojeťmi, rozpínacím klínem, automatickou brzdou a odsávacím hrdlem. Nikdy nepoužívejte bez těchto zařízení.

Jak udržovat KSS 50 cc?

Pravidelně čistěte stroj, zejména nastavovací a vodicí prvky. Ložiska jsou mazána na celou životnost. Po delším používání nechte stroj zkontrolovat v servisu Mafell. Používejte speciální mazivo ref. 049040 pro mazací místa.

Jaké pilové kotouče jsou kompatibilní?

Používejte kotouče v souladu s EN 847-1, průměr max. 168 mm, upínací otvor 20 mm, tloušťka těla max. 1,2 mm, šířka řezu 1,8 mm. Nepoužívejte kotouče HSS, prasklé nebo tupé. Počet zubů přizpůsobte materiálu: 16 zubů pro podélný řez, 24 pro smíšený, 32 pro příčný, 56 pro přesný.

Jak nastavit rozpínací klín?

Odpojte zástrčku. Povolte šroub 8 imbusovým klíčem 4. Posuňte rozpínací klín v jeho podélné drážce, abyste dosáhli správné mezery vůči kotouči (viz obrázek 4). Utáhněte šroub.

Co dělat, když se pilový kotouč zablokuje během řezání?

Okamžitě uvolněte vypínač a netlačte. Pokud je kotouč zaseknutý, zastavte pilu a nechte ji v obrobku, dokud se úplně nezastaví. Zjistěte příčinu (příliš rychlý posuv, tupý kotouč, pnutí ve dřevě) a odstraňte ji před opětovným spuštěním.

Jak používat paralelní doraz?

Paralelní doraz umožňuje řezání rovnoběžně s okrajem. Upevněte jej vlevo nebo vpravo od stroje. Povolte křídlové šrouby 20, nastavte šířku řezu (od 33 do 130 mm vpravo, od 163 do 300 mm vlevo) a poté šrouby utáhněte.

Jaké další příslušenství je k dispozici?

Mafell nabízí různé kotouče (16, 24, 32, 56 zubů), vodící lišty (F80, F110, F160, F210, F310), úhlový doraz F-WA, svěrky F-SZ100MM, zpětný doraz F-RS, vodicí váleček UA, paralelní doraz K55-PA a vodicí zařízení M a ML. Podrobnosti viz katalog.

NÁVOD K OBSLUZE KSS 50 cc Mafell

Jako kapovac Ručni okružní pila / Kapovaci pilový systém

Rocna kroznazaga / Celilni system za zaganje

Rucna kotucová pila/Kapováci pilový systém

Překlad původního provozního námodu 146

1 Vysvetleni značek 147
2 Udaje o vyrobku 147
2.1 Udaje k vyrobci 147
2.2 Charakteristika stroje 147
2.3 Technické udaje 148
2.4 Emise 149
2.5 Rozsah dodávky 149
2.6 Bezpečnostní zařizení 150
2.7 Uživání vyrobku v souladu s jeho určením 150
2.8 Zbytková rizika 150
3 Bezpečnostní poukyny 150
4 Vybava / nastaveni 153
4.1 Pripojenikiti 153
4.2 Odsavani pilin 153
4.3 Vyber pilovych listu 153
4.4 Vymena pilovych listu 153
4.5 Rozražeci klin 153
4.6 Polozeni pripojovaciho vedeni 154
5 Provoz 154
5.1 Uvedeni do provozu 154
5.2 Zapnuti a vypnuti 154
5.3 Svetlo 154
5.4 Nastaveni hloubky rezu 154
5.5 Nastaveni pro šikmé rezy 154
5.6 Rezy do hloubky 155
5.7 Rezani podle rysky 155
5.8 Rezani se soubeznym dorazem 155
5.9 Prace se spodnim dorazem 155
6 Servis a opravy. 155
6.1 Uskladněni 155
7 Odstraneni zavad 156
8 Zvlastni prislusenstvi 157
9 Vykresrozlozenychcastiaseznamnahradnichdilu 157

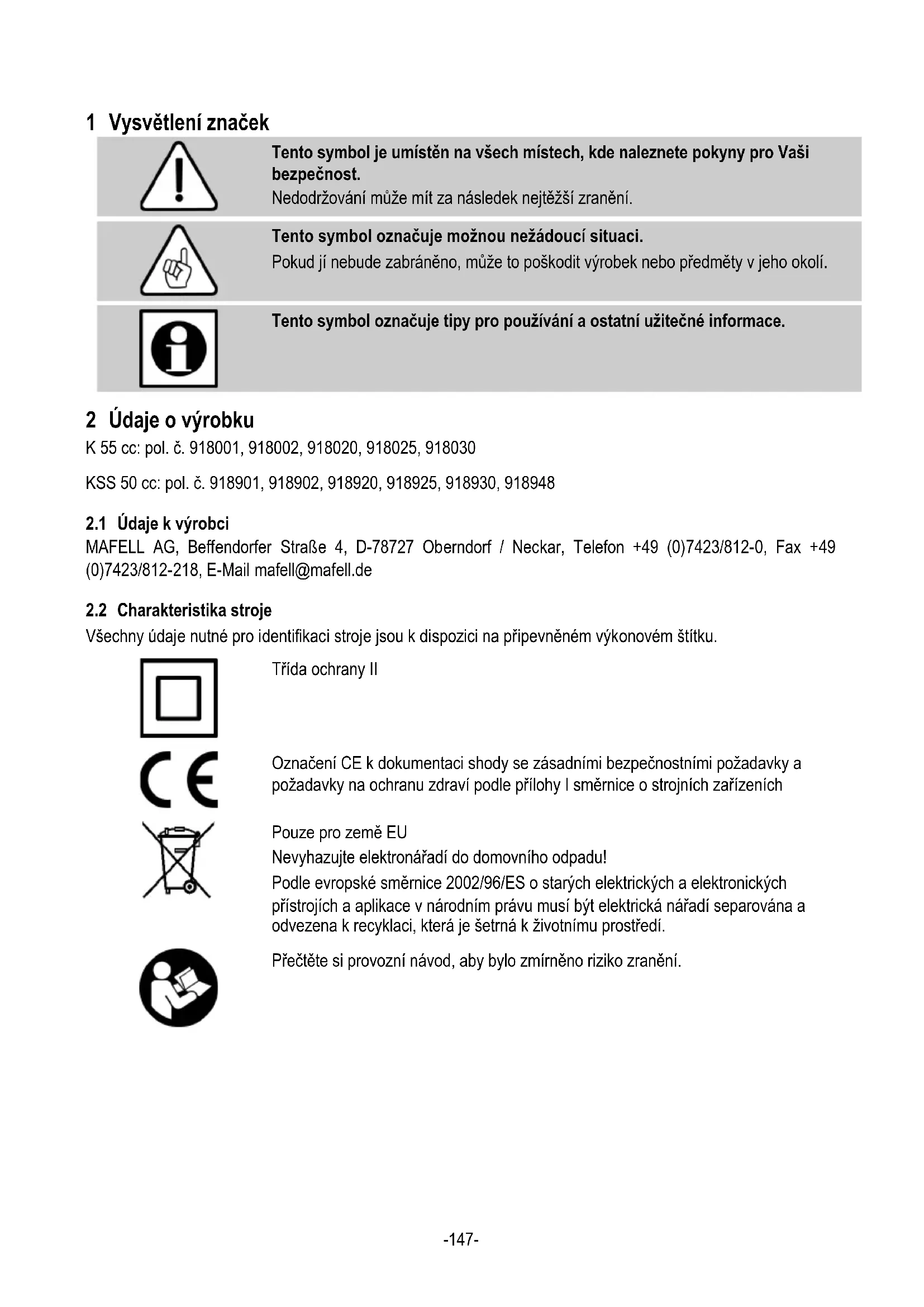

1 Vysvětlení značek

Tento symbol je umistén na všech mistech, kde naleznete pokyny pro Vasi bezpečnost.

Nedodržovani muze mit za nasledek nejtěžsí zraněni.

Tento symbol označuje možnou nežádouce situaci.

Pokud ji nebude zabráněno, můze to poskodit vyrobek nebo prědměty v jeho okolí.

Tento symbol označuje tipy pro použivani a ostatni uzitečné informace.

2 Udaje o vyrobku

K 55 cc: pol. Č. 918001, 918002, 918020, 918025, 918030

Vsechny udaje nutne pro identifikaci stroje jsou k dispozici na pripevnem vykonovem stitku.

Trida ochrany II

Oznaceni CE k dokumentaci shody se zasadnimi bezpečnostnimi požadavya a požadavyk na ochranu zdrav podle prilohy I směrnice o strojních zařizenich

Pouze pro zeme EU

Nevyhazujte elektrónářadi do domovního oppadu!

Podle evropske smernice 2002/96/ES o starzych elektrickych a elektronickych pristrojich a aplikace v narodnim przyvu musi byt elektricka na radi separovana a odvezena k recyklaci, ktera je šetrna kŽivotnimu prostředi.

Přěctěte si provozní námod, aby bylo zmrěné riziko zraněné.

2.3 Technické udaje

K 55 cc

Provozní napěti	230 V AC	240 V AC	110 V AC	120 V AC
Frekvence sítě	50 Hz	60 Hz	50 Hz	60 Hz
Příkon v trvalém provozu	1300 W		1300 W	1300 W
Spotřeba energia v trvalém provozu	6,0 A		12,5 A	11,6 A
Ötáčky pri volnoběhu	3300 - 5700 min-1
Hloubka šežu 0°/30°/45°	58 / 56 / 48 mm
Sklopitelný šežaci aggregát	0°- 45°
Prüměr pilového kotouče max./min.	168 / 157 mm
Nejvyší tloušťka základniho těla	1,2 mm
pilového kotouče
Šiřka šežu nastroje	1,8 mm
Upínací otvor pro pilové kotouče	20 mm
Prüměr odsávacího hrdla	35 mm
Hmotnost bez sitůvého kabelu, bez	4,1 kg
paralelniho dorazu
Rozměry (š x d x v)	234 x 330 x 258 mm
ISS 50 cc
Provozní napěti	230 V AC	240 V AC	110 V AC	120 V AC
Frekvence sítě	50 Hz	60 Hz	50 Hz	60 Hz
Příkon v trvalém provozu	1300 W		1300 W	1300 W
Spotřeba energia v trigvalém provozu	6,0 A		12,5 A	11,6 A
Ötáčky pri volnoběhu	3300 - 5700 min-1
Hloubka šežu 0°/30°/45°	52 / 50 D42 m
Sklopitelný šežaci aggregát	0°- 45°
Prüměr pilového kotouče max./min.	168 / 157 mm
Nejvyší tloušťka základniho těla	1,2 mm
pilového kotouce
Šiřka šežu nastroje	1,8 mm
Upínací otvor pro pilové kotouče	20 mm
Prüměr odsávacího hrdla	35 mm
Hmotnost bez sitůvého kabelu, bez	5,4 kg
paralelniho dorazu
Rozměry (š x d x v)	257 x 751 x 258 m

2.4 Emise

Uvedene emise hluku byly naměřeny dle EN 62841-1 a EN 62841-2-5 a je možné je použit pro srovnáni elektrického nastroje s jiným nastrojem resp. pro prědbežný odhad zátěze.

Nebezpeci

Emise hluku se mohou během skutečného používání elektrického nastroje lišit od uvedenych hodnot, v závislosti na druhu a způsobu, jakým je elektrický nastroj používán, a predevšim podle druhu obrobku, který je obráben.

Z tohoto duvodu vždy používejte ochranu sluchu i v pripadě, ze je spustěné elektrický nastroj bez záteže!

2.4.1 Üdaje o hlukovych emisich

Hodnoty hlukovych emisi zjiistene podle EN 62841-1 a EN 62841-2-5 cini:

Hladina hluku

$$ \mathrm {L} _ {\mathrm {P A}} = 9 6 \mathrm {d B} (\mathrm {A}) $$

Nejistota K

$$ \mathrm {P A} = 3 \mathrm {d B} (\mathrm {A}) $$

Měřeni hluku bylo provedeno za použití sériove dodávaného pilového kotouče.

2.4.2 Üdaje o vibraci

Typické kmitání ruky a paže zjištené podle EN 62841 je nizsí než 2,5 m/s².

2.5 Rozsah dodávky

Ručné kotoučová pila K 55 cc kompletní s:

1 pilovy kotouč 0 168 mm z tvrdokovu, 24 zubu
1 rozražecí klin (tlouš'tka 1,2 mm)
1 obluzné nářadi v držák u na stroji
1 provozní námov
1 sešit „Bezpečnostní poukyny“
1 prepravní skřínká pouze u výr. Č. 918002, 918030

Kapováci pilový systém KSS 50 cc kompletní s:

1 pilovy kotouč 0 168 mm z tvrdokovu, 32 zubu
1 Rozrăžecí klin (tlouš'tka 1,2 mm)
1 obluzné nářadi v držák u na stroji
1 provozní námov
1 sešit „BezpečnostníPokyny“
1 prépravní skřínká pouze u vyr. Č. 918902, 918930, 918948

2.6 Bezpečnostní zařizení

Nebezpeci

Tato zarizenj sou dopučována pouze pro bezpečný provoz stroje a nesmi byt odnimána pripadné uvedena mimo funkci.

Zkontrolujte bezpečnostní zařizení
préžd zahájením provozu po stráncé
fungoványá prípadného poskození.
Stroj neuvádejte do provozu v
prípadě chybějiciho nebo
nefunkčniho bezpečnostního
zařizení.

Stroj je vybaven následujícím bezepečnostnímì zařizeními:

• Horní pevný ochranný kryt
• Spodni pohyblivý ochranný kryt
• Velká základní deska
• Madla
• Klinovy rozražec
• Spinaci zařizení a brzda
  Hrdlo odsavani

2.7 Uživáni vyrobku v souladu s jeho určením

K 55 cc / KSS 50 cc je vchodný vyhradné k podělnému a prícnému Čežáni masivního dřeva.

Deskové hmoty jako triskové desky, stolové desky a středné tvrde vláknité desky je taktež mozné opracovávat. Používejte pouze povolené pilové kotouče dl EN 847-1.

Je moyen zpracovávat také izolačné materiały z dřevněch vlák.

Jiné použiti než výse uvedené není povoleno. Vyrobce neruci za škodu, ktera vyplyne z takového jiného použiti.

Aby bylo zajisteno pouziti stroje v souladu s urcenim, dodrzujte provozni podminky, podminky udrzby a servisni podminky, ktere jsou predepsány firmou Mafell.

2.8 Zbytková rizika

Nebezpeci

Pri použivani v souladu s určenim a prs dodržovani bezpečnostnich ustanoveni zustavaji z duvodu Čelu použiti urcitá zbytková rizika, která mohou mit zdravotni následky.

• Dotyk piloveho kotouče v oblasti najížděćího otvoru pod základné deskou.
• Manipulaci s casti kotouce pily pod vycnivajicim obrobkem pri rezu.
• Manipulace s otáčejícimi se díly ze strany: Pilový kotouč, upinác príruba a prírubový šroub.
  -Zpětny ráz stroje pri sevřeni obrobku.
• Zlomení nebo vymrstěné pilového kotouče nebo jeho Časti.
• Nedotykeje se Častí, které jsou pod napětím, pri otevřeném krytu a nevytažéné sǐ'tóve zástrčce.
• Ovlivněni sluchu pří déle trvajících pracích bez chránice sluchu.
• Emise d'revěních prachu ohrožujících zdrávi pri déle trvajíím provozu bez odsávání.

3 BezpečnostníPokyny

Nebezpeci

Dbejte stale následujicích bezpečnostnich tokynu a platnych bezpečnostnich ustanovení v dané zemi, kde je stroj použiván!

Přečte si také bezpečnostní poukyny v prilozné brožuře "Bezpečnostní poukyny".

VseobecnéPokyny:

• Děti a mladiství nesmí stroj obsluhovat. Z toho jsou vyjmuti mladiství, pracujici za dohledu odborníkú, za učelem jejich vzdělávání.

• Nikdy nepracujte bez ochrannych prostredku, které jsou predepsány pro každý pracovni proces a nemeñe na stroji nic, co by mohlo ovlivnit jeho bezpečnost.

• Pri používáni stroje ve volném prostoru je doporučováno použiti ochrannesho spinače proti parazitím proudüm.

• Poškozený kabel nebo zástrčka musi byt ihned vyměnéna. Výměnu smí provadět pouze Mafell nebo zákaznická dlna pověřená firmou MAFELL, aby se zabránilo ohrožné bezpečnosti.
• Zabrańte ostrym lomum na kabelu. Speciâně prí transportu a skladovani neovijejte kabel okolostroje.

Nesmi byt pouzivano:

• Praskajíci pilové kotouče a kotouče, jejichž tvar sezměnil.
• Pilové kotouče z vysoce legované rychlořné oceli (pilové kotouče HSS).
• Tupé pilove kotouce z duvodu prilis velikeho zatiženi motoru.
• Pilové kotouče, jejichž základní tělo vykazuje vět.si tlouš'tku nebo jejichž sífka rezu (rozvod) je mensi než tlouš'tka klinového rozrázeče.
• Pilové kotouče, které nejsou vchodné pro počet otáček piloveho kotouče ve volnoběhu.

Pokyny pro použiti osobnich ochrannych pomůcek:

• Pri práci vždy používejte ochranu sluchu a ochranu na oči a také respirátor a ochranné rukavice.

Pokyny k provozu:

Postupyrezani

Nebezpeci

• Nepřibližujte ruce do oblasti rezáná piloveho listu. Druhou rukou drzte pridavné madlo na motorovém pouzdu. Pokud drzite pilu oběma rukama, nemůze dojit k jejich poraněni pilovým listem.
• Nesahejte pod obrobek. Ochranny kryt Vás pod obrobkem nechrání préd pilovém listem.

• Prizpúsobte hloubku rezu tloust'ce obrobku. Pod obrobkem by melo-byt videt mene nez jeder cely zub pily.

• Nikdy nederzte zpracovány obrokuk nebo prés nohu. Zabezpeche obrokstabilnim uchytem. Je duležite obrokobdobre upevnit,aby se snizilo riziko styku s cástmi tela, zaseknuti piloveho listu nebo ztraty kontroly.

• Pri praci, kde muze nastroj zasahnout skryte elektrické vedeni nebo vlastni sitovy kabel, drzte elektricky nastroj za izolovaný držak. Kontakt s vedenim vedoucim proud zpusobi to, ze také kovove casti elektrického naradi budou pod napetim a toto vede k uderu elektrickym proudem.
• Pri dlouhém podélném šezu používejte vždy doraz nebo príme vedení po hraně. Zlepsujete to presnost šezu a snizuju možnost zaseknuti piloveho listu.
  Vždy používejte pilové kotouče správné velikosti a se správným uchytným otvorem (např. kosoctvercovy nebo kulaty). Pilové kotouče, které nepasuji k montázním dilum pily, nemaji pravidelnou rotaci a zpúsobují ztratu kontroly.
• Nikdy nepoužívejte poškozené nebo nesprávné podložky nebo šrouby piloveho kotouče. Podložky piloveho listu a šrouby byly speziálné vyvinuty pro Vaši pilu, pro optimálné vykon a provozní bezpečnost.

Zpětny ráz - Příčiny a príslušné bezpečnostníPokyny

• Zpětný raz je náhlá reakce piloveho listu, který se zahákl, zasekl nebo který není správně vyrovnám, a vede k náhlému nekontrolovanému zvednutí pily a pohybu z obrobku směrem k obsluhujíci osobě.
• Pokud se pilovy list, ktery je ve svirajicim se rezném otvoru, zasekne nebo zahákne, dojde k zablokováni, a sila motoru vymrstí pilu směrem k obsluhujíci osobě.
• Pokud se pilovy list v rezném otvoru pretoči nebo je nesprávně vyrovnán, muže dojit k zaseknutí zubú zadní hrany piloveho listu, címž je pilovy list vysunut z rezného otvoru a pila poskoči zpět směrem k obsluhujici osobě.

Zpětny ráz je dusledkem chybného nebo nesprávného použití pily. Múze mu byt zabráněno prostřednictvím vchodněh bezpečnostnich opatřeni, ktera jsou nasledné popsána.

• Drzte pilu pevné oběma rukama a paź uvedte do polohy, ve které udrzǐte zpětné nárazy. Vždy zaujměte polohu bočné od pilového kotouče, nikdy neuvádejte pilový kotouč do stejné rovinys vaším tělem. Pri zpětném rázu muže kotoučová pila poskovičt směrem zpátky, avšak je obsluhujíci osoba schopná silu zpětného rázu v pripadě patřčnych bezpečnostních opatřeni ovládat.
• Pokud je pilový list zablokován nebo prerusite práci, vypněte pilu a ponechte ji klidné v obrobku, dokud není pilový list v klidu. Nikdy se nepokoušejte odstranit pilu z obrobku nebo ji vytáhnout směrem zpět, dokud se pilový list pohybuje, jinak může dojít ke zpětnému nárazu. Zjistěte a odstraťne pričiny zaseknuti piloveho listu.
• Pokud chcete opět spustit pilu, ktera je umistěna v obrobku, umistěte pilový list do středu Žezného otvoru a zkontrolujte, zda nedošlo k zaseknuti dubu pily v obrobku. Pokud se pilový list zasekne, můze dojit k pohybu mimo obrobek nebo k zpětnému rázu pri opětovnéspustěni pily.
• Velké desky podeprete, kvuli sniženi rizika zpětného nárazu pri zaseknutí piloveho listu. Velké desky se mohou pod vlastni hmotnosti prohýbat. Desky je nutné na obou stranách podložit, a to jak v blízkosti rezného otvoru, tak i na hraně.
• Nepoužívejte tupé ani poskozené pilové listy. Pilové listy s tupými nebo nesprávně vyrovnámí zuby zpúsobi u prilis tenkého rezného otvoru zvyşene treni, zaseknutí pilového listu a zpětný raz.
• Pred rezanim dotáhněte nastavení hloubky a uhlu rezu. Pokud se během rezání zmení nastavení, můze dojit k zaseknutí pilového listu a zpětnému rázu.
• Budte zvlaste opatrnipri rezani do sten nebo jinych neprehlednych casti. Zasouvajici se pilovy list muze byt pri rezani zablokovany skrytymi objekty a zpusorbit zpetny raz.

Funkce spodniho ochranného krytu

• Pred kaczymi pouzitim zkontrolujte, zda se bezpećne zavírá dolné ochranny kryt. Nepoužívejte pilu, pokud není moźne dolním ochranný krytem volné pohybovat a pokud jej nelze okamžité zavřit. Nikdy neupínejte nebo nesvazujte dolné ochranny kryt v otevřné poloze. Pokud dojde k neúmyslnému upadnutí pily,

müze se spodni ochranny kryt ohnout. Otevřete ochranny kryt pomoci zpětné tažné páky a zajistěte, aby se mohl volné pohybovat a pri všech reznych uhlech a hloubkách nepřísel do styku s pilovým listem ani s jinými díly.

• Přezkousejte fungováni pruziny dolniho ochranného krytu. Nechte pilu préd použitím provrěrit v servisu,Pokud dolní ochranny kryt a pero nepracují bezvadné. Poškozené díly,lepíve usazeniny nebo shluky pilin zpúsobují zpomaleni spodniho ochranného krytu.
• Dolni ochranny kryt otvirejte rukou pouze pri zvlástním Črezání, jak „ponorné a uhlové Črezání". Otevřete dolni ochranny kryt pomoci zpětné tažné páky a pak ji povolte, jakmile dojde k vniknuti piloveho kotouče do obrobku. Pri vsech ostatních Črezáních by měl dolní ochranny kryt pracovat automaticicky.
• Nepokladeje pilu na pracovni lavici ani na podlahu, aniž by dolni ochranny kryt zakryval pilový kotouč. Nezakrytý, dobihajici pilový list pohybuje pilou proti směru rezání a reze vse, co mu prijde do cesty. Dbejtce pritom dobu doběhu piloveho listu.

Funkce klinového rozrážeče

• Použijte pilový kotouč vchodné pro klinový rozrázeč Aby byl klinový rozrázeč funkčné, musí byt kmenový list piloveho listu tené než klinový rozrázeč a širka zubu větsí než tloušťka klinoveho rozrázeče.
• Dolad'te klinovy rozrazec podle popisu v toto provoznim navodu. Nespravné odstupy, polohy a vyrovnámi mahou byt pričinou, ze klinovy rozrazeč nezabrání učinně zpětnému razu.
  Vždy používejte klinový rozrážec, kromě u „ponornych šež.“. Po dokčeni ponorneho šežu znovu prímontujte klinový rozrážec. Při ponorněm šežu je klinový rozrážec rušivý a muže způsobil zpetný raz. Tento odstavec je platné pouze pro rucné kotoučové pily bez vyklápeciho klinu MAFELL.

• Aby by mohl klinovy rozražeč funkčni, musi se nacházet v rezné mezeře. Pri krátkém rezání je klinový rozražeč jako chranič proti zpětnému razu neúčinný.

• Neprovozujte pilu s klinovym rozražečem, pokud je ohnuty. Již malá porucha muže zpomalit zavirání ochranného krytu.

Pokyny pro servis a opravy:

• Pravidelné Čišěni stroje, predevšim nastavovacích zařizení a voditek, prestavuje vyrazný bezpečnostní faktor.
• Mohou byt používány pouze originálí náhradní díly a príslušenstvi MAFELL. Jinak nevzníká nárok na záruku a Žádné ručeni vyrobce.

4 Vybava / nastaveni

4.1 Pripojeni k siti

Dbejte pred uvedenim do provozu na to, ze sitové napeti odpovída provoznímu napeti, které je uvedeno na vykonovém stitku stroje.

4.2 Odsavani pilin

Nebezpeci

Zdravi skodlivé prachy musi byt odsávány M-vysavačem.

Pri vsech pracich, pri kterych vzniká podstatné množstvi pracu, napojte stroj na vchodné externi odsavani pracu. Rychlost vzduchu musi Činit minimálne 20 m/s.

Vnitnirmuer hrdla odsavani 1 (obr.3) cini 35mm

4.3 Vyber pilovych listu

Abyste dosáhli要做kvality rezu, používejte ostrý nastroj a podle materialu a procesu si zvolte nastroj z následujícihoseznamu:

Rezani mekkého a tvrdého d'reva pričné a podělné vúči směru vlákna:

• pilovy kotouč - tvrdokov ø 168 x 1,8 x 20 mm, 24 zubú

Rezani mekkého a tvrdého d'reva zvlast' kolmo k vlaknu:

• pilovy kotouč - tvrdokov ø 168 x 1,8 x 20 mm, 32 zubú

Rezani měkkého a tvrdého dřeva zvlást' kolmo k vláknu „Jemné rezání“:

• pilový kotouč - tvrdokov Ø 168 x 1,8 x 20 mm, 56 zubú

Rezání izolačnich materialú z drevenych vláken:

• pilový kotouč - tvrdokov ø 168 x 1,8 x 20 mm, 56 zubú

Rezani plastu (polystyren):

• pilový kotouč - tvrdokov ø 168 x 1,8 x 20 mm, 24 zubú

4.4 Vymena pilovych listu

Nebezpeci

Pri vsech servisnich pracich vytahnete zastrchu.

• Stiskněte tlacitko 2 (obr. 2) a vytáhněte blokovác páku 3 (obr. 2) nahoru. Nyní je hřidel pily zajistěn aretaci a zablokována spinaci páka.
• Pomoci šestihranného šroubováku 4 (držák zobr. 3) uvolněte šroubovou prírubu 5 (obr. 3) proti směru hodinovych rucicek. Nyní sejměte šroub a príslušnou prědní upinaci prírubu 6 (obr. 3).
  Nyni po otevreni pohybliveho ochranného krytu mužete pilový kotouč odstranit.
• Na upinacich prirubach nesmi byt nalepeny ccastice.
• Pri nasazovani piloveho kotouce dbeje na smer otaceni.
• Nasledne nasadte upinaci prirubu, nasadte prirubovy sroub a utahnete jej otacenim ve smeru hodinovych ručicek.

4.5 Rozražecí klin

Nebezpeci

Pri vsech servisnich pracich vytahnete zastrchu.

Klinovy Rozrazeč 7 (obr. 3) zabrañuje zaseknuti piloveho kotouče pri podelném rezání. Správná vzdálenost od piloveho kotouče je zobrażena na (obr. 4).

Kezmene nastaveni povolte sroub 8 (obr.3) pomoci prilozeneho sestihranneho klice 4 (obr.3)
Změnte nastavení klinového rozrázeče posunutí v poděné mezeře a následné šroub opět utáhněte.

Pri praci dbeje na polozeni
pripojovaciho vedeni. Nespravné
polozeni pripojovaciho vedeni
muze omezit bezpečnostní funkce
a pracovni funkce a muze se dostat
do kontaktu s nastrojem.

Položeni je názorně zobrazeno na obr. 6.

Vedte pripojovaci vedeni smrerem ke kabelove vvyodce pryc od stroje. Udrzujte pripojovaci vedeni vzyd pouk mozno mimo dosah pracovniho na radi. Jako pomucku muzete pouzit suchy zip na hrdle odsavani.

5 Provoz

5.1 Uvedeni do provozu

S timto provoznim námodem musi byt seznámeny vsechny osoby pověřné obsluhou stroje, pričemž je nutno pozornit zejměna na kapitolu „Bezpečnostní poukyny".

5.2 Zapnutá vypnutí

• Zapnuti: Odjistete aretaci zapinani 9 (obr. 2) zatlačenim vpred. Pak stisknéte pri zatlačene aretaci zapinani spinaci tlacitko 10 (obr. 2).

Protoze se jegnó o spinač bez aretace, beží stroj pouze tak dlouho, dokud je stlačena tato spinaci tlacitko.

Vypnuti: Pro vypnuti uvolnete spinaci tlačitko 10 (obr. 2). Díky zabadované automaticke brzdy je doba doběhu pilového kotouče omezena na cca. 1 -2 s. Aretace zapínani je automaticicky opět aktivné a zajistuje ručné kotoučovou pilu proti nahodnému zapnuti.

5.3 Svetlo

Pozor

Zabrańe prímemu pohledu do svitici zárovky!

Elektrické náradí je vybaveno světelnám module 21 (obr. 5).

Svetelný modul je po zapnutí stroje napajen proudem po určitou dobu a je následné ihned pripraven k provozu.

V pohotovostní poloze zapne světelné modul světlo automaticaky pri pohybu stroje nebo je pri delsí prestávce zase vypne.

5.4 Nastaveni hloubky rezu

Hloubku rezu je:no né nastavit plynule v Rozmezi 0 až 55 mm.

Přitom postupujte takto:

Uvolněte upinací páku 12 (obr. 1).
- Pomoci ponorné páky 13 (obr. 1) nastavite hloubku rezu.
- Nastavenou hloubku si mužete prečíst na stipnici 14 (obr. 1). Jako ručicka slouží zkosená hrana ponorné páky.
Opět utáhněte upinací páku 12 (obr. 1).

Hloubku rezu nastavte vzdy o cca. 2 až 5 mm větsí než je sila rezaného materiaú.

5.5 Nastavení pro šiknéřezy

Rezacagregat je mozné nastavit na sikme rezy pod libovolnym uhlem od 0 do 45^

• Chcete-li provadet šikmé šrezání, uvedte stroj do výchozi polohy a opřejej tak, aby bylo mozné otáčet šreznám prvkem.
  Uvolnete paku 15 (obr. 1).
• Uhel nastavte podle stupnice na skloPNé cAsti.
  Nasledne utahnete paku 15 (obr. 1).

5.6 Rezy do hloubky

Nebezpeci

Nebezpeci zpětné razu pri Žezech do hloubky! Pred započetim hloubkového Žeu položte stroj zadní hranou základní desky na doraz upevněny na obrobku. Držte stroj prěd zanořením době za madlo a lehce ho posunujte vpřed!

• Uvolněte upínaci páku 12 (obr. 1) a nastavte stroj pomoci ponorné páky 13 (obr. 1) do nejvyší polohy.
• Pomoci páky pripravného vtaženi 16 (obr. 1) zcela otevřete pohyblívy ochranny kryt, takze je moźné prilozit stroj k obrobku, ktery má byt opracovávan. Pilový kotouč se nyni nachází volné nad materialem a je moźné jej nastavit podle rysky.
  Zapněte stroj a stisknéte ponornou páku 13 (obr. 1) směrem dolů. Takto dojde ke svislému vniknuti piloveho kotouče do obrobku. Přitom je možné si hloubku vniknutí precíst na stupnici 14 (obr. 1). Klinový rozrážec se pri vnikáni vyklání směrem nahoru. Jakmile se pri pohybu stroje vpřed uvolné mezera za pilovým kotoučem, vrátí se klinový rozrážec zpět do jeho normálné polohy.

5.7 Rezání podle rysky

Pohyblýukazatel rysky 19 (obr.1) se automatickyprizpúsobi i pri šikmém rezání. Rysná hrana odpovidávnitnistrane piloveho listu.K provaděni šikmych rezuje možné vidět rysku skrz otvor na levé strané horního ochranného krytu (sipka,obr.1).

• Držte stoj pevně za rukojeti a uložte jej prědní casti základní desky na obrobek.
• Zapněte ručné kotoučovou pilu (viz kapitola 5.2) a rovnoměrně posouvejte stroj ve směru rezu.
• Po ukončeni Žezu vypněte pilu uvolněnim tlacítka spinače 10 (obr. 2).

5.8 Rezani se sousbeznym dorazem

Paralelní doraz slouží křezání paralelně k už existujíci hraně. Přitom muže být doraz upevněk jak vpravo, tak také vlevo na stroji. Přitom Činiřezná oblast na pravé

straně 33 - 130 mm (Ručicka „X“ obr. 1) a na levé straně asi 163 - 300 mm (odečitaci hrana na hraně ručicky „Y“ obr.1). V oblasti 163 - 220 mm musí byt stroj posunut o cca. 10 mm směrem nahoru, aby bylo możnézasunout zarázku pod kryt motoru.

Müzete nastavit širku rezu po uvolnéi kridlovych sroubù 20 (obr. 2), címž posunete odpovidajici doraz a nasledné kridlove šrouby pevné dotáhnout.

Navic je mozné soubězný doraz po jegnoduchem otočeni použit (vodici plocha pro hranu obrobku směruje nahoru) jako dvojitou podložku pro zlepšeni vedeni ručni kotoučové pily. Nyní je mozné stoj věst podél vodítka pripevněho k obrobku.

5.9 Prace se spodnim dorazem

Spodní doraz se používa k sousbežnému rezání podél již existujici hrany. Přitom muže byt doraz upevně jak vpravo, tak také vlevo na stroji. Přitom cini rezná oblast na pravé straně asi 12 - 40 mm a na levé straně asi cca. 30 - 210 mm.

• Muzete nastavit širku rezu po uvolnéni kridlovych sroubù 20 (obr. 2), címž posunete odpovidajici doraz a následné kridlove šrouby pevné dotáhnout.

6 Servis a opravy

Nebezpeci

Před vykonámim vsech udžbovych prací vyjměte akumulator.

Stroje MAFELL jsou koncipovány jakobezudrzbové.

Použitá ložiska jsou namazána pro dobu své zivotnosti. Po delsí době provozu doporučujeme prédat stroj autorizovanému zákaznickému servisu MAFELL na prohlídku.

Pro vsechna mazná mista používejte pouze nás speziálnítuk, obj. Čísló 049040 (baleni 1 kg).

6.1 Uskladněni

Neni-li stroj delsí dobu používan, je nutno ho pečlivě vycistit. Neošetřné kovy postřiikejte antikorozním prostředkem.

7 Odstraněni závad

Nebezpeci

Zjišěné príčin existujících poruch a jejich odstraněné se provádejí za neustálé vysoké pozornosti a obezřechnosti. Předtim vytáhněte zástrčku!

Následné jsou uvedenynejcastéjsi poruchyajejich pričiny.V pripadé dalsich poruch se obratte na vaseho obchodníka nebo prímo na zákaznický servis společnosti MAFELL.

Závada	Příčina	Odstraněné
Stroj nelze zapnout	Žádné nebo prilis malé napěti v siti	Nechte zkontrolovat zdroj napěti odborným elektrikářem
	Vadný sítový jistič	Nechte vyměnit pojistku odborným elektrikářem
	Opotřebované uhlikové kontakty	Dopravte stroj do zákaznického servisu MAFELL
Stroj se zastavuje během Žezu	Výpadek sítě	Nechte zkontrolovat jistič sítě odborným elektrikářem
	Přetižení stroje	Zmeněte rychlost posuvu
	Opotřebované uhlikové kontakty	Dopravte stroj do zákaznického servisu MAFELL
Pilový list se pri posouvány stroje vpřed zasekává	Příliš velký posuv	Zmeněte rychlost posuvu
	Tupý pilový list	Ihned uvolněte spínač. Odstranit stroj z obrobku a vyměnit pilový list
	Napětí na obrobku	Zvyěsená opatnost pri Žezání, roste nebezpečí zpětnému rázu.
	Špatné vedení stroje (resp. ručné vedení stroje)	Nasad'te paralelné doraz
	Nerovné svrchné plocha obrobku	Vyrovnejte plochu
Pilový kotouč vibruje v obrobku Pil	vý kotouč není správně vyladěné	Dotáhněte pilový kotouč
	Obrobek není upevněn Upevněte	obrobek pomoci svorek
Pilový kotouč se zastavuje - motor se dál točí	Pilový kotouč není správně upevněn	Dotáhněte pilový kotouč
Spálené skvrny na místech Žezu	Pilový list není vchodné pro daný pracovné úkon nebo je tupý	Vyměnte pilový list
Ucpaný výhoz hoblin	Dřevo je prilíš vlhké	Vycistěte výhoz hoblin
	Dlouhotrvajćí Žez bez odsáványí	Napojte stroj na externí odsáványí, prípadné odsávač prachu s jemnými cásticemi
Spodní ochranný kryt se nezavírá nebojen pomalu	Ve spodním ochranném krytu se nachází piliny a kusy dřeva	Odstraťe piliny a kusy dřeva

8 Zvlastni prislusenstv

• Pilový kotouč - tvrdokov ø 168 x 1,8 x 20, 16 lubú (podělný šrez) Obj. Č. 092 476
• Pilový kotouč - tvrdokov ø 168 x 1,8 x 20, 24 lubů (podělný a prčnéřez) Obj. Č. 092 478
• Pilový kotouč - tvrdokov ø 168 x 1,8 x 20, 32 lubu (přicné šez) Obj. Č. 092 480
• Kotouč pily - tvrdokov 168 x 1,8 x 20, 56 lubu (jemné šezání) Obj. Č. 092 482
  Vodici lista F80, delka 800 mm Obj. c. 204 380
  Vodici lista F110, delka 1100 mm Obj. c. 204 381
  Vodici lista F160, delka 1600 mm Obj. c. 204 365
  Vodici lista F210, delka 2100 mm Obj. c. 204 382
  Vodici lista F310, delka 3100 mm Obj. c. 204 383
• Uhlový doraz F-WA Obj. Č. 205 357

• Príslušenství k vodicim kolejnicim:

• Šroubové utahováky F-SZ100MM (2 ks) Obj. Č. 205 399

• Spojka F-VS Obj. 204 363
  Vak pro listu F160 Obj. c. 204 626

• Sada vaku na kolejnice F80/160 s uhlovym dorazem se skláda z: F80 + Obj. Č. 204 749 F160 + spojka + uhlový doraz + 2 šroubove utahováky +vak

• Sada vaku na kolejnice F160/160 se skláda z: 2 x F160 + spojka + 2 Obj. Č. 204 805 sroubové utahováky + vak
• Blok zpětného rázu F-RS Obj. Č. 202 867
• Dolni doraz UA Obj. c. 206 073
• Souběžný doraz K55-PA Obj. Č. 206 7825
  Vodiciczafrizeni M Obj. c. 208 170
  Vodiciczafrizeni ML Obj. c. 204 378
• Spodni doraz MF-UA Obj. c. 206073

9 Vykresrozlozenychcastiaseznamnahradnichdilu

Příslušné informace ohlednéseznamů náhradních dilů majdete na naší internetové stráncé: www.mafell.com

Kazalo vsebine

Oznacenie CE na dokumentaciu zbody so zakladnymi poziadavkami na bezpečnost' a ochranu zdravia podla prilohy I smernice o strojoch

Iba pre krajiny EU

Neodhadzujte elektrické nastroje do domového opadu!

Kapováci pilový systém KSS 50 cc kompletný s:

1 kotucovy pilovy list shrotom z tvrdej ocele 168 mm, 32 zubov
1 Klin na stiepanie dreva (hrubka 1,2 mm)
1 Obslužný nastroj s držiakom na stroji
1 Návod na použivanie
1 Zosit „Bezpečnostné poukyny"
1 Transportnskinka pri vyr.918902, 918930, 918948

2.6 Bezpečnostné zariadenia

Nebezpečenstvo

Aby ste mohl používat stroj podla predpisov, dodržiavajte prevádkové, udržbárske a opravárenské podmienky predpisané MAFELL.

2.8 Ostatné rizíká

Nebezpečenstvo

3 Bezpečnostné poukyny

Nebezpečenstvo

Spätny náraz - priciny a prislušné bezpečnostné poukyny

• Skontrolujte pred každým použitím, cisauzatvára bez problémov dolný ochranný kryt. Nepoužívajte pilu,Pokial'nie je vol'ne pohyblivy dolný ochranný kryt a nedokáze sa okamžite

zavriet'. Nikdy neupevnujte ani neprivazujte dolny ochranny kryt v otvorenej polohe. Pokial' by pila padla neumyselne na podlahu, moze sa zohnut dolny ochranny kryt. Otverte ochranny kryt pomocou tahacej paky a uistite sa, ze sa volne pohybuje a nedotyka ani piloveho kotuca, ani inych dielov pri vsetkych uhloch a hlbkach rezu.

• Pravidelné Čistenie stroja, hlavne nastavovacích zariadeni a rozvodov, predstavujé dôležitý bezpečnostné faktor.
• Možu sa použivat' iba originé náhradné diely a diely prislušenstva firmy MAFELL. V opacnom pripadevzniká nárok na záruku a neexistuje zodpovednost' vyrobuču.

4 Zmena vybavy / nastavenie

4.1 Sietová pripojka

Pred spustenim do prevadzky sa musite ubezpečit, ze sietové napatie zodpovedá prevadzkovému napatiu uvedenému na vyrobnom štítku stroja.

4.2 Odsávanie triesok

Nebezpečenstvo

Zdraviu skodlivy prach sa musi vysat vysavacom M.

4.3 Volba pilového listu

Pokial' chcete dosiahnut' kvalitny rez, musite pouzit ostry nastroj a vybrat si niedtory nastroj z niizsie uvedeneho zoznamu podla materialu a pouzitia:

Rezanie mäkkého a tvrdého dreva naprieč a poźdlíž vlákna:

Kruhovy pilovy list HM 168 x 1,8 x 20 mm, 24 zubov

• Kruhový pilový list HM Ø 168 x 1,8 x 20 mm, 56 zubov

Rezanie plastov (polystyren):

Kruhovy pilovy list HM 168 x 1,8 x 20 mm, 24 zubov

4.4 Vymena piloveho listu

Nebezpečenstvo

Pri vsetkych udrzbarskych cinnostiach musite vytiahnut sietovu zastrchu.

Ved'te spojovaci kabel preč od stroja v smere káblovej priechodky. Spojovaci kabel držte vždy co najd'alej od pracovného nastroja. Na podporu použite suchý zips na sacom nátrubku.

5 Prevádzka

5.1 Spustenie do prevadzky

Tento námod na používanie musi byt' k disposzicii vsetkým osobám povereným obsluhou stroja, pričom treba venovat zvlástnu pozornost' kapitole „Bezpečnostné pokyny".

Zistovanie pricin vzniknutych poruch a ich odstrańovanie si vždy vyžaduje zvyšenu pozornost' a opatnost'. Predtym vytiahnite sie'tovú zástrčku!

V nasledujucej Časti su uvedené najcastejsie poruchy a ich odstranenie. Pri dalsich poruchach sa obratte na svojho predajcu alebo priamo na zákaznicky servis spolocnosti MAFELL.
