Produkttyp	Handkreissäge, Längenanschlagsystem KSS 50 cc
Marke	Mafell
Modell	KSS 50 cc
Betriebsspannung	230 V AC / 240 V AC / 110 V AC / 120 V AC je nach Version
Frequenz	50 Hz / 60 Hz
Aufgenommene Leistung	1300 W
Stromaufnahme	6,0 A (230 V), 12,5 A (110 V), 11,6 A (120 V)
Leerlaufdrehzahl	3300 - 5700 min⁻¹
Schnitttiefe bei 0°	52 mm
Schnitttiefe bei 30°	50 mm
Schnitttiefe bei 45°	42 mm
Neigung des Sägekopfes	0° - 45°
Sägeblattdurchmesser max./min.	168 / 157 mm
Dicke des Sägeblattkörpers max.	1,2 mm
Schnittbreite des Werkzeugs	1,8 mm
Aufnahmebohrung	20 mm
Durchmesser Absaugstutzen	35 mm
Gewicht ohne Kabel und Parallelanschlag	5,4 kg
Abmessungen (B x L x H)	257 x 751 x 258 mm
Schalldruckpegel LPA	96 dB(A), K=3 dB
Schallleistungspegel LWA	104 dB(A), K=3 dB
Hand-Arm-Vibration	< 2,5 m/s²
Sicherheitseinrichtungen	Feste obere Schutzhaube, bewegliche untere Schutzhaube, Grundplatte, Griffe, Spaltkeil, Bremse, Absaugstutzen
Mitgeliefertes Zubehör	Hartmetallsägeblatt 168 mm 32 Zähne, Spaltkeil 1,2 mm, Werkzeug, Betriebsanleitung, Sicherheitshandbuch, Transportkoffer (je nach Version)
Schutzklasse	II

Häufig gestellte Fragen - KSS 50 cc Mafell

Wie wechselt man das Sägeblatt an der KSS 50 cc?

Ziehen Sie den Netzstecker. Betätigen Sie den Feststellhebel 2 und ziehen Sie den Hebel 3 nach oben, um die Welle zu blockieren. Lösen Sie die Flanschschraube 5 mit dem Inbusschlüssel 4 gegen den Uhrzeigersinn. Entfernen Sie die Schraube und den vorderen Flansch 6, öffnen Sie dann die bewegliche Schutzhaube und entnehmen Sie das Sägeblatt. Montieren Sie das neue Blatt unter Beachtung der Drehrichtung, setzen Sie den Flansch wieder auf und ziehen Sie die Schraube im Uhrzeigersinn fest.

Wie stellt man die Schnitttiefe ein?

Lösen Sie den Spannhebel 12. Verwenden Sie den Eintauchhebel 13, um die Tiefe einzustellen. Lesen Sie den Wert auf der Skala 14 ab. Ziehen Sie den Hebel wieder fest. Die Tiefe sollte ca. 2 bis 5 mm mehr als die Materialdicke betragen.

Wie führt man einen Tauchschnitt durch?

Lösen Sie den Hebel 12 und bringen Sie die Maschine in die obere Position. Richten Sie die Hinterkante der Grundplatte an einem Anschlag aus. Schalten Sie die Maschine ein, drücken Sie dann den Eintauchhebel 13, um das Blatt vertikal in das Werkstück eintauchen zu lassen. Der Spaltkeil weicht automatisch aus. Fahren Sie langsam vor.

Welche wesentlichen Sicherheitseinrichtungen gibt es?

Die Maschine ist mit einer festen oberen Schutzhaube, einer beweglichen unteren Schutzhaube, einer breiten Grundplatte, Griffen, einem Spaltkeil, einer automatischen Bremse und einem Absaugstutzen ausgestattet. Niemals ohne diese Einrichtungen verwenden.

Wie wartet man die KSS 50 cc?

Reinigen Sie die Maschine regelmäßig, insbesondere die Einstell- und Führungseinrichtungen. Die Lager sind lebensdauergeschmiert. Nach längerem Gebrauch lassen Sie die Maschine von einem Mafell-Kundendienst überprüfen. Verwenden Sie Spezialfett Nr. 049040 für die Schmierstellen.

Welche Sägeblätter sind kompatibel?

Verwenden Sie Sägeblätter gemäß EN 847-1, Durchmesser max. 168 mm, Bohrung 20 mm, Körperdicke max. 1,2 mm, Schnittbreite 1,8 mm. Keine HSS-, rissige oder stumpfe Blätter verwenden. Passen Sie die Zähnezahl dem Material an: 16 Zähne für Längsschnitt, 24 für gemischt, 32 für Querschnitt, 56 für Präzision.

Wie stellt man den Spaltkeil ein?

Ziehen Sie den Netzstecker. Lösen Sie die Schraube 8 mit dem Inbusschlüssel 4. Verschieben Sie den Spaltkeil in seinem Langloch, um den korrekten Abstand zum Blatt zu erhalten (siehe Abbildung 4). Ziehen Sie die Schraube fest.

Was tun, wenn das Sägeblatt beim Schnitt klemmt?

Lassen Sie sofort den Schalter los und erzwingen Sie nichts. Wenn das Blatt feststeckt, schalten Sie die Säge aus und lassen Sie sie unbewegt im Werkstück, bis sie vollständig zum Stillstand gekommen ist. Ermitteln Sie die Ursache (zu schneller Vorschub, stumpfes Blatt, Spannungen im Holz) und beheben Sie sie vor dem Neustart.

Wie verwendet man den Parallelanschlag?

Der Parallelanschlag ermöglicht paralleles Sägen zu einer Kante. Befestigen Sie ihn links oder rechts an der Maschine. Lösen Sie die Flügelschrauben 20, stellen Sie die Schnittbreite ein (von 33 bis 130 mm rechts, von 163 bis 300 mm links), dann ziehen Sie die Schrauben wieder fest.

Welches zusätzliche Zubehör ist erhältlich?

Mafell bietet verschiedene Sägeblätter (16, 24, 32, 56 Zähne), Führungsschienen (F80, F110, F160, F210, F310), Winkelanschlag F-WA, Schraubzwingen F-SZ100MM, Rückprallsicherung F-RS, Führungsrolle UA, Parallelanschlag K55-PA und Führungsvorrichtungen M und ML. Siehe Katalog für die Artikelnummern.

BEDIENUNGSANLEITUNG KSS 50 cc Mafell

Handkreissäge / Kapp-Sagesystem

Originalbetriebsanleitung 6

Lesen Sie alle Sicherheitshinweise und Anweisungen. Versaumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen konnen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen fur die Zukunft auf.

WARNING

D - EG Konformitätssarklärung

Wir bescheinigen hiermit, dass die Maschine K 55 cc den angeführten EU-Richtfinien entspricht. Bei Konstruktion und Bau wurden die gelisteten Nornen angewendet. Bevollmächtigter für die Zusammenstellung der technischen Unterlagen: Mafell AG

Art-Nr.:918001,918002,918020,918025,918030

Mafell AG

Befendorfer Str. 4

D-78727 Obemdorf, den 16.10.2023

Dipl.-Ing. (FH) Thorsten Buhl Vorstandsvorsitzender / CEO

i.V. Dipl.-Ing. Harald Schmid, MBA Leitung Entwicklung und Konstruktion

D - EG Konformitätserklarung

Wir bescheinigen hermit, dass die Maschine KSS 50 cc den angeführten EU-Richtlinien entspricht. Bei Konstruktion und Bau wurden die gelisteten Normen angewendet.

Bevollmächtigter für die Zusammenstellung der technischen Unterlagen: Maiell AG

Art-Nr.:918901,918902,918920,918925,918930

Mafell AG

Beffendorfer Str. 4

D-78727 Oberndorf, den 16.10.2023

Dipl.-Ing. (FH) Thorsten Buhl

Vorstandsvorsitzender / CEO

Leitung Entwicklung und Konstruktion

Inhaltsverzeichnis

1 Zeichenerklarung 7
2 Erzeugnisangaben 7
2.1 Angaben zum Hersteller 7
2.2 Kennzeichnung der Maschine 7
2.3 Technische Daten 8
2.4 Emissionen 9
2.5 Lieferumfang 9
2.6 Sicherheitseinrichtungen 10
2.7 Bestimmungsgemäß Verwendung 10
2.8 Restrisiken 10
3 Sicherheitshinweise 10
4 Rüsten / Einstellen 13
4.1 Netzanschluss 13
4.2 Späneabsaugung 13
4.3 Sageblattauswahl 13
4.4 Sageblattwechsel 14
4.5 Spaltkeil 14
4.6 Verlegung der Anschlussleitung 14
5 Betrieb 14
5.1 Inbetriebnahme 14
5.2 Ein- und Ausschalten 14
5.3 Licht 15
5.4 Schnitttiefeneinstellung 15
5.5 Einstellung fur Schragschnitte 15
5.6 Eintauchschnitte 15
5.7 Sagen nach Anriss 15
5.8 Sagen mit dem Parallelanschlag 16
5.9Arbeiten mit dem Untergreifanschlag 16
6 Wartung und Instandhaltung 16
6.1 Lagerung 16
7 Storungsbeseitigung 17
8 Sonderzubehor 18
9 Explosionszeichnung und Ersatzteilliste 18

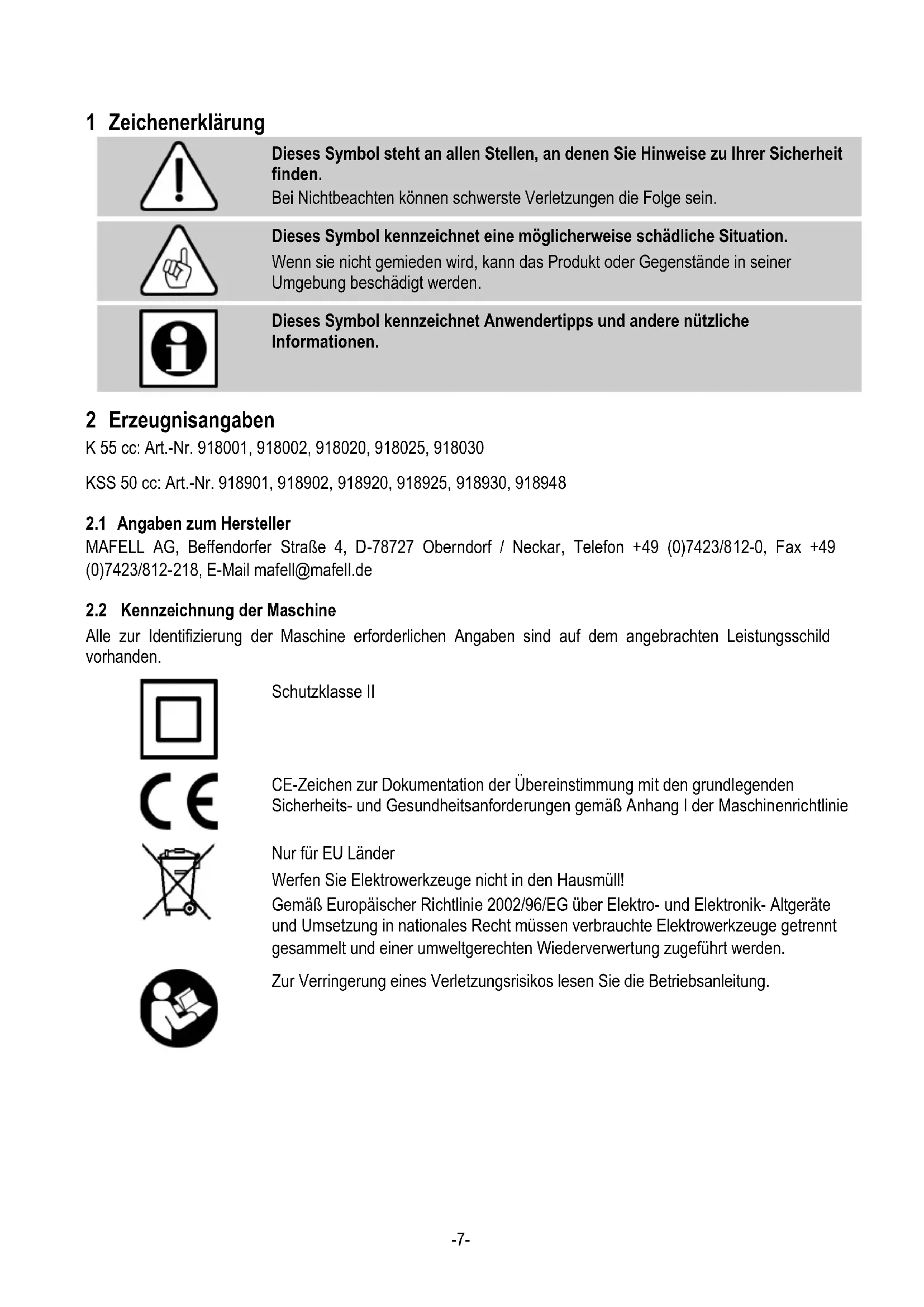

1 Zeichenerklarung

Dieses Symbol steht an allen Stellen, an denen Sie Hinweise zu ihrer Sicherheit finden.

Bei Nichtbeachten konnen schwerste Verletzungen die Folge sein.

Dieses Symbol kennzeichnet eine möglicherweise schädliche Situation.

Wenn sie nicht gemieden wird, kann das Produkt oder Gegenstände in seiner Umgebung beschädigt werden.

Dieses Symbol kennzeichnet Anwendertipps und andere nützliche Informationen.

2 Erzeugnisangaben

K 55 cc: Art.-Nr. 918001, 918002, 918020, 918025, 918030

2.1 Angaben zum Hersteller

MAFELL AG, Beffendorfer Straße 4, D-78727 Oberndorf / Neckar, Telefon [phone], Fax [phone], E-Mail [e-mail]

2.2 Kennzeichnung der Maschine

Alle zur Identifizierung der Maschine erforderlichen Angaben sind auf dem angebrachten Leistungsschild vorhanden.

Schutzklasse II

CE-Zeichen zur Dokumentation der Übereinstimmung mit den grundlegenden Sicherheits- und Gesundheitsanforderungen gemäß Anhang I der Maschinenrichtlinie

Nur für EU Länder

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!

Gemäß Europäischer Richtlinie 2002/96/EG über Elektro- und Elektronik- Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführrt werden.

Zur Verringerung eines Verletzungsrisikoslesen Sie die Betriebsanleitung.

2.3 Technische Daten

K 55 cc

Betriebsspannung	230 V AC	240 V AC	110 V AC	120 V AC
Netz Frequenz	50 Hz	60 Hz	50 Hz	60 Hz
Aufnahmeleistung Dauerbetrieb	1300 W		1300 W	1300 W
Stromaufnahme Dauerbetrieb	6,0 A		12,5 A	11,6 A
Drehzahl im Leerlauf	3300 - 5700 min-1
Schnitttiefe 0°/30°/45°	58 / 56 / 48 mm
Sägeaggregat schwenkbar	0°- 45°
Sägeblattdurchmesser max./min.	168 / 157 mm
Größte Sägeblatt-Grundkorperdicke	1,2 mm
Werkzeug-Schnittbreite	1,8 mm
Sägeblattaufnahmebohrung	20 mm
Durchmesser Absaugstutzten	35 mm
Gewicht ohne Netzkel, ohne Parallelanschlag	4,1 kg
Abmessungen (B x L x H)	234 x 330 x 258 mm
KSS 50 cc:
Betriebsspannung	230 V AC	240 V AC	110 V AC	120 V AC
Netz Frequenz	50 Hz	60 Hz	50 Hz	60 Hz
Aufnahmeleistung Dauerbetrieb	1300 W		1300 W	1300 W
Stromaufnahme Dauerbetrieb	6,0 A	12,5 A	11,6 A
Drehzahl im Leerlauf	3300 - 5700 min-1
Schnitttiefe 0°/30°/45°	52 / 50 / 42 mm
Sägeaggregat schwenkbar	0°- 45°
Sägeblattdurchmesser max./min.	168 / 157 mm
Größte Sägeblatt-Grundkorperdicke	1,2 mm
Werkzeug-Schnittbreite	1,8mm
Sägeblattaufnahmebohrung	20 mm
Durchmesser Absaugstutzten	35 mm
Gewicht ohne Netzkel, ohne Parallelanschlag	5,4 kg
Abmessungen (B x L x H)	257 x 751 x 258 mm

2.4 Emissionen

Die angegebenen Gerauschemissionen sind nach EN 62841-1 und EN 62841-2-5 gemessen worden und können zum Vergleich des Elektrowerkzeugs mit einem anderen und zu einer vorläufigen Einschätzung der Belastung verwendet werden.

Gefahr

Die Gerauschemissionen können während der tatsächlichen Benutzung des Elektrowerkzeugs von den Angabewerten abweichen, abhängig von der Art und Weise, in der das Elektrowerkzeug verwendet wird, insbesondere, welche Art von Werkstück bearbeitet wird.

Tragen Sie dazu stets einen Gehorschutz, auch wenn das Elektrowerkzeug ohne Belastung lauft!

2.4.1 Angaben zur Gerauschemission

Die nach EN 62841-1 und EN 62841-2-5 ermittelten Gerauschemissionswerte betragen:

Schalldruckpegel L

$$ P A = 9 6 \mathrm {d B} (\mathrm {A}) $$

Unsicherheit

$$ \mathrm {K} _ {\mathrm {P A}} = 3 \mathrm {d B} (\mathrm {A}) $$

Schalleistungspegel L

$$ \mathrm {w} _ {\mathrm {A}} = 1 0 4 \mathrm {d B} (\mathrm {A}) $$

Unsicherheit K

$$ \mathrm {w} _ {\mathrm {A}} = 3 \mathrm {d B} (\mathrm {A}) $$

Die Gerauschmessung wurde mit dem serialnmaig mitgelieferten Sageblatt durchgefuhrt.

2.4.2 Angaben zur Vibration

Die typische Hand-Arm-Schwingung ermittelt nach EN 62841 ist kleiner als 2,5m / s^2

2.5 Lieferumfang

Handkreissäge K 55 cc komplett mit:

1 hartmetallbestücktes Kreissägeblatt 168 mm, 24 Zähne
1 Spaltkeil (Dicke 1,2 mm)
1 Bedienwerkzeug in Halterung an der Maschine
1 Betriebsanleitung
1 Heft „Sicherheitshinweise“
1 Transportkasten nur bei Art.-Nr. 918002, 918030

Kapp-Sagesystem KSS 50 cc komplett mit:

1 hartmetallbestücktes Kreissägeblatt 168 mm, 32 Zähne
1 Spaltkeil (Dicke 1,2 mm)
1 Bedienwerkzeug in Halterung an der Maschine
1 Betriebsanleitung
1 Heft „Sicherheitshinweise"
1 Transportkasten nur bei Art.-Nr. 918902, 918930, 918948

2.6 Sicherheitseinrichtungen

Gefahr

These Einrichtungen sind für den sicheren Betrieb der Maschine erforderlich und darüber nicht entfernt bzw. unwirksam gemacht werden.

Prufen Sie die

Sicherheitseinrichtungen vor dem Betrieb auf Funktion und mögliche Beschädigungen. Verwenden Sie die Maschine nicht mit fehlenden oder unwirksamen Sicherheitseinrichtungen.

Die Maschine ist mit den folgenden

Sicherheitseinrichtungen ausgestattet:

• Obere feste Schutzhaube
• Untere bewegliche Schutzhaube
• GroBe Grundplatte
• Handgriffe
• Spaltkeil
• Schalteinrichtung und Bremse
• Absaugstutzen

2.7 Bestimmungsgemäß Verwendung

Die K 55 cc / KSS 50 cc ist ausschließlich zum Längs- und Querschneiden von Massivholz geeignet.

Plattenwerkstoffe wie Spanplatten, Tischlerplatten und MDF-Platten können ebenfalls verarbeitet werden. Verwenden Sie die zugelassenen Sägeblätter nach EN 847-1.

Auch die Verarbeitung von Holzfaserdammstoffen ist möglich.

Ein anderer Gebrauch als oben beschreiben ist nicht zulässig. Für einen Schaden, der aus einer solchen anderen Nutzung hervorght, haftet der Hersteller nicht.

Um die Maschine bestimmungsgemäß zu verwenden, halten Sie die von MAFELL vorgeschreibenben Betriebs-, Wartungs- und

Instandsetzungsbedingungen ein.

2.8 Restrisiken

Gefahr

Bei bestimmungsgemäßem
Gebrauch undriotz der Einhaltung
der Sicherheitsbestimmungen
bleiben durch den
Verwendungszweck
hervorgerufene Restrisiken, welche
zu gesundheitlichen Folgen führen
konnen.

• Berühren des Sägeblattes im Bereich der Anfahröffnung unterhalb der Grundplatte.
• Berühren des unterhalb des Werkstücks vorstehenden Teils des Sageblattes beim Schneiden.
• Berühren sich drehender Teile von der Seite: Sägeblatt, Spannflansch und Flansch-Schaube.
• Rückschlag der Maschine beim Verklemmen im Werkstück.
• Bruch und Herausschleudern des Sägeblattes oder von Teilen des Sägeblattes.
• Berühren spannungsfährender Teile bei geöffnetem Gehäuse und nicht gezogenem Netzstecker.
• Beeinträchtigung des Gehörs bei länger undauernden Arbeiten ohne Gehorschutz.
• Emission gesundheitsgehrdender Holzstaube bei länger undauerndem Betrieb ohne Absaugung.

3 Sicherheitshinweise

Gefahr

Beachten Sie stets die folgenden Sicherheitshinweise und die im jeweiligen Verwenderland geltenden Sicherheitsbestimmungen! Lesen Sie auch die Sicherheitshinweise im beigefugten Heft „Sicherheitshinweise".

Allgemeine Hinweise:

• Kinder und Jugendliche)dürfentheseMaschine nicht bedienen.Davon ausgenommen sind Jugendliche unter Aufsicht eines Fachkundigen zumZwecke ihrer Ausbildung.

• Arbeitsen Sie nie ohne die für den jeweiligen Arbeitsgang vorgeschreibenben Schutzvorrichtungen undändern Sie an der Maschine nichts, was die Sicherheit beinträchtigen konnte.

• Beim Einsatz der Maschine im Freien wird die Verwendung eines Fehlerstromschutzbalters empfohlen.
• Beschädigte Kabel oder Stecker müssen sofort ausgetauscht werden. Der Austauscharf nur durch Mafell oder einer autorisierten MAFELL-Kundendienstwerkstatt erfolgen, um Sicherheitsgeführungen zu vermeiden.
• Scharfe Knicke am Kabel verhindern. Speziell beim Transport und Lager der Maschine das Kabel nicht um die Maschine wickeln.

Nicht verwendet werden)dürfen:

• Rissige Sageblätter und solche, die ihre Form verändert haben.
• Sägeblätter aus hochlegiertem Schnellarbeitsstahl (HSS-Sägeblätter).
• Stumpfe Sägeblätter wegen der zu hohen Motorbelastung.
• Sägeblätter, deren Grundkorper dicker oder deren Schnittbreite (Schränkung) kleiner ist als die Dicke des Spaltkeils.
• Sägeblätter, die nicht für die Sägeblatt-Drehzahl im Leerlauf geeignet sind.

Hinweise zur Verwendung persönlicher Schutzausrüstungen:

• Tragen Sie beim Arbeiten immer einen Gehör- und Augenschutz sowie eine Staubschutzmaske und Schutzhandschuhe.

Hinweise zum Betrieb:

Sägeverfahren

Gefahr

• Kommen Sie mit ihren Händen nicht in den Sägebereich und an das Sägeblatt. Halten Sie mit ihrer zweiten Hand den Zusammengriff oder das Motorgehäuse. Wenn beiden Hände die Säge halten, können diese vom Sägeblatt nicht verletzt werden.

• Greifen Sie nicht unter das Werkstück. Die Schutzhaube kann Sie unter dem Werkstück nicht vor dem Sageblatt schützen.

• Passen Sie die Schnitttiefe an die Dicke des Werkstücks an. Es soll weniger als eine volle Zahnhöhe unter dem Werkstück sightbar sein.
• Halten Sie das zu saggende Werkstück niemals in der Hand oder über dem Bein fest. Sichern Sie das Werkstück an einer stabilen Aufnahme. Es ist wichtig, das Werkstück gut zu befestigen, um die Gefahr von Körperkontakt, Klemmen des Sägeblattes oder Verlust der Kontrolle zu minimieren.
• Halten Sie das Elektrowerkzeug an den isolierten Grifflächen, wenn Sie Arbeiten ausführten, bei denen das Einsatzwerkzeug verborgene Stromleitungen oder die eigene Anschlussleitung treffen kann. Kontakt mit einer spannungsführenden Leitung setzt auch die Metallteile des Elektrowerkzeugs unter Spannung und führt zu einem elektrischen Schlag.
• Verwenden Sie beim Längsschneiden immer einen Anschlag oder eine gerade Kantenführung. Dies verbessert die Schnittgenauigkeit und verringt die Möglichkeit, dass das Sageblatt klemmt.
• Verwenden Sie immer Sägeblätter in der richtigen Höhe und mit passender Aufnahmebohrung (z. B. rautenformig oder rund). Sägeblätter, die nicht zu den Montageteilen der Säge passen, laufen unrund und führen zum Verlust der Kontrolle.
• Verwenden Sie niemals beschädigte oder falsche Sägeblatt-Unterlegscheiben oder Schrauben. Die Sägeblatt-Unterlegscheiben und Schrauben wurden speziell für ihre Säge konstruiert, für optimale Leistung und Betriebssicherheit.

Rückschlag - Ursachen und entsprechende Sicherheitshinweise

• Ein Rückschlag ist die plötzliche Reaktion infolge eines hakenden, klemmenden oder falsch ausgerichteten Sägeblattes, die dazu führt, dass eine unkontrollierte Säge abhebt und sich aus dem Werkstück Heraus in Richtung der Bedienperson bewegt.

• Wenn sich das Sägeblatt in dem sich schliebenden Sägespalt verhakt oder verklemmt, blockiert es, und die Motorkraft schlägt die Säge in Richtung der Bedienperson zurück.

• Wird das Sägeblatt im Sageschnitt verdrecht oder falsch ausgerichtet, konnen sich die Zähne der hinteren Sägeblattkante in der Holz-Oberfläche verhaken, wodurch sich das Sägeblatt aus dem Sägespalt Heraus bewegt und die Säge in Richtung der Bedienperson zurückspringt.

Ein Rückschlag ist die Folge eines falschen oder fehlerhaften Gebrauchs der Sage. Er kann durch geeignete Vorsichtsmaßnahmen, wie nachfolgend beschreiben, verhindert werden.

• Halten Sie die Säge mit beiden Händen fest und bringen Sie ihre Arme in eine Stellung, in der Sie die Rückschlagkräfte abfangen können. Halten Sie sich immer seitlich des Sägeblattes, nie das Sägeblatt in eine Linie mit ihrem Körper bringen. Bei einem Rückschlag kann die Kreissägerückwärts springen, jedoch kann die Bedienperson durch geeignete Vorsichtsmaßnahmen die Rückschlagkräfte beherrschen.
• Falls das Sägeblatt verklemmt oder Sie die Arbeit unterbrechen, schalten Sie die Säge aus und halten Sie sie im Werkstoff ruhig, bis das Sägeblatt zum Stillstand gekommen ist. Versuchen Sie nie, die Säge aus dem Werkstück zu entfernen oder sie rückwärts zuziehen, solange das Sägeblatt sich bewegt, sonst kann ein Rückschlag erfolgen. Ermitteln und beheben Sie die Ursache für das Verklemmen des Sägeblattes.
• Wenn Sie eine Säge, die im Werkstück steckt, wieder starten wollen, zentrierten Sie das Sägeblatt im Sägespalt und überprüfen Sie, ob die Sägezähne nicht im Werkstück verhakt sind. Verhakt das Sägeblatt, kann es sich aus dem WerkstückHERE aus bewegen oder einen Rückschlag verursachen, wenn die Säge erneut gestartet wird.

• Stützen Sie große Platten ab, um das Risiko eines Rückschlages durch ein klemmendes Sägeblatt zu vermindern. Große Platten können sich unter ihrem Eigengewicht durchbiegen. Platten müssen auf beiden Seiten abgestützt werden, und während soweit in der Höhe des Sägespalts als auch an der Kante.

• Verwenden Sie keine stumpfen oder beschädigten Sägeblätter. Sägeblätter mit stumpfen oder falsch ausgerichteten Zähen verursachen durch einen zu engen Sägespalt eine erhöhte Reibung, Klemmen des Sägeblattes und Rückschlag.

• Ziehen Sie vor dem Sagen die Schnitttiefen- und Schnittwinkeinstellungen fest. Wenn sich während des Sagens die Einstellungen verändern, kann sich das Sageblatt verklemmen und ein Rückschlag auftreten.
• Seien Sie besonderss vorsichtig, beim Sagen in bestehende Wände oder andere nicht einsehbare Bereiche. Das eintauchende Sägeblatt kann beim Sagen in verborgene Objekte blockieren und einen Rückschlag verursachen.

Funktion der unteren Schutzhaube

• Überprüfen Sie vor jeder Benutzung, ob die untere Schutzhaube einwandfrei schließt. Verwenden Sie die Säge nicht, wenn die untere Schutzhaube nicht frei beweglich ist und sich nicht那么简单 schließt. Klemmen oder binden Sie die untere Schutzhaube niemals in geöffneter Position fest. Sollte die Säge unbeabsichtigt zu Boden fallen, kann die untere Schutzhaube verbogen werden. Öffnen Sie die Schutzhaube mit dem Rückziehhebel und stellen Sie safer, dass sie sich frei bewegt und bei allen Schnittwinkeln und – tiefen weder Sägeblatt noch andere Teile berührt.
• Überprüfen Sie die Funktion der Feder für dieunte Schutzhaube. Lassen Sie die Säge vom dem Gebrauch warten, wennunte Schutzhaube und Feder nicht einwandfrei arbeiten. Beschädigte Teile, klebrige Ablagerungen oder Anhäufigungen von Spanen lessen dieunte Schutzhaube verzögt arbeiten.

• Öffnen Sie dieunte Schutzhaube von Hand nur bei besonderen Schnitten, wie „Tauch- und Winkelschnitten". Öffnen Sie dieunte Schutzhaube mit dem Rückziehhebel und halten Sie diesen los, sobald das Sägeblatt in das Werkstück eintaucht. Bei allen anderen Sägearbeiten soll dieunte Schutzhaube automatisch arbeiten.

• Legen Sie die Säge nicht auf der Werkbank oder dem Boden ab, ohne dass die andere Schutzhaube das Sägeblatt bedeckt. Ein ungeschütztes, nachlaufendes Sägeblatt bewegt die Säge entgegen der Schnittrichtung und sagt, was ihm im Weg ist. Beachten Sie damit die Nachlaufzeit des Sägeblatts.

Funktion des Spaltkeils

• Verwenden Sie das für den Spaltkeil passende Sägeblatt. Damit der Spaltkeil wirkt, muss das Stamblatt des Sägeblatts dürner als der Spaltkeil sein und die Zahnbreite mehr als die Spaltkeildicke betragen.
• Justieren Sie den Spaltkeil wie in dieser Betriebsanleitung beschreiben. Falsche Abstände, Position und Ausrichtung können der Grund davon sein, dass der Spaltkeil einen Rückschlag nicht wirsam verhindert.
• Verwenden Sie immer den Spaltkeil, außer bei „Tauchschritten“. Montieren Sie den Spaltkeil nach dem Tauchschritt wieder. Der Spaltkeil stört bei Tauchschritten und kann einen Rückschlag erzeugen. Dieser Absatz gilt nur für Handkreissagen ohne MAFELL-Flippkeil.
• Damit der Spaltkeil wirken kann, muss er sich im Sagespalt befinden. Bei kurzen Schnitten ist der Spaltkeil unwirksam beim Verhinder eines Rückschlags.
• Betreiben Sie die Säge nicht mit verbogenem Spaltkeil. Bereits eine geringe Störung kann das Schlieben der Schutzhaube verlangsamen.

Hinweise zur Wartung und Instandhaltung:

• Die regelmäßige Reinigung der Maschine, vor allem der Verstelleinrichtungen und der Führungen, stellt einen wichtigen Sicherheitsfaktor dar.
• Es dürfen nur original MAFELL-Ersatz- und Zubehörteile verwendet werden. Es besteht sonst kein Garantieanspruch und keine Haftung des Herstellers.

4 Rüsten / Einstellen

4.1 Netzanschluss

Achten Sie vor Inbetriebnahme darauf, dass die Netzspannung mit der auf dem Leistungsschild der Maschine angegebenen Betriebsspannung übereinstimmt.

4.2 Späneabsaugung

Gefahr

Gesundheitsgehrdende Stäube müssen mit einem M-Saugereingesaugt werden.

Bei allen Arbeiten, bei denen eine erhebliche Menge Staub entsteht, schreiben Sie die Maschine an eine geeignete externe Absaugeinrichtung an. Die Luftgeschwindigkeit muss mindestens 20 m/s betragen.

Der Innendurchmesser des Absaugstutzens 1 (Abb.3) beträgt 35mm

4.3 Sägeblattauswahr

Um eine gute Schnittqualität zu erhalten, verwenden Sie ein scharfes Werkzeug und wahren entsprechend Material und Anwendung ein Werkzeug aus der folgenden List:

Schneiden von Weich- und Hartholz speziell langs zur Faserrichtung:

HM-Kreissageblatt 168 x 1,8 x 20 mm, 16 Zähne

Schneiden von Weich- und Hartholz quer und langs zur Faserrichtung:

HM-Kreissageblatt 168 x 1,8 x 20 mm, 24 Zähne

Schneiden von Weich- und Hartholz speziell quer zur Faserrichtung:

HM-Kreissageblatt 168 x 1,8 x 20 mm, 32 Zähne

Schneiden von Weich- und Hartholz speziell quer zur Faserrichtung „Feinschnitte“:

• HM-Kreissägeblatt 0 168 x 1,8 x 20 mm, 56 Zähne

Schneiden von Holzfaserdammstoffen:

• HM-Kreissägeblatt 168 x 1,8 x 20 mm, 56 Zähne

Schneiden von Kunststoffen (Styropor):

HM-Kreissageblatt 168 x 1,8 x 20 mm, 24 Zähne

4.4 Sägeblattwechsel

Gefahr

Bei allen Wartungsarbeiten den Netzsteckerziehen.

• Betätigen Sie den Drücker 2 (Abb. 2) und ziehen den Sperrhebel 3 (Abb. 2) nach oben. Nun ist die Sägewelle arretiert und der Schalthebel verriegelt.
• Mit dem Sechskant-Schraubendreher 4 (Halterung Abb. 3) losen Sie die Flansch-Schraube 5 (Abb. 3) entgegen dem Uhrzeigersinn. Nehmen Sie nun die Schraube sowie den vorderen Spannflansch 6 (Abb. 3) ab.
• Sie können nun das Sägeblatt nach dem Öffnen der beweglichen Schutzhaube entfern.
  Die Spannflansche mussen frei von anhaftenden Teilen sein.
• Achten Sie beim Einsetzen des Sägeblattes auf die Drehrichtung.
• Anschließlich stecken Sie den Spannflansch auf, setzen die Flansch-Schraube an undziehen sie durch Drehen im Uhrzeigersinn fest.

4.5 Spaltkeil

Gefahr

Bei allen Wartungsarbeiten den Netzsteckerziehen.

Der Spaltkeil 7 (Abb. 3) verhindert das Klemmen des Säeblattes beim Längsschneiden. Der richtige Abstand zum Säeblatt ist in der (Abb. 4) dargestellt.

• Losen Sie zum Verstellen die Schraube 8 (Abb. 3) mit dem mitgelieferten Sechskant-Schraubendreher 4 (Abb. 3).
• Verstellen Sie den Spaltkeil durch verschiben in seinem Längsschlitz undziehen Sie anschließend die Schraube wieder fest.

4.6 Verlegung der Anschlussleitung

Gefahr

Achten Sie beim Arbeiten auf die Verlegung der Anschlussleitung. Anschlussleitung kann Sicherheitsfunktionen und Arbeitsfunktionen beeinträchtigen und mit dem Werkzeug in Kontakt geraten.

Die Verlegung ist in Abb. 6 beiselhaft dargestellt.

Führer Sie die Anschlussleitung in Richtung der Kabeltülle weg von der Maschine. Halten Sie die Anschlussleitung immer möglichst entfernt vom Arbeitswerkzeug. Zur Unterstützung nutzen Sie den Klettverschluss am Absaugstutzen.

5 Betrieb

5.1 Inbetriebnahme

These Betriebsanleitung muss allen mit der Bedienung der Maschine beauftragten Personen zur Kenntnis gegeben werden, wobe insbesondere auf das Kapitel „Sicherheitshinweise" aufmerksam zu machen ist.

5.2 Ein- und Ausschalten

• Einsatzen: Drücken Sie die Einsatzspere 9 (Abb. 2) zum entriegeln nach vorne. Danach betätigten Sie bei gedrückter Einsatzspere den Schalterdrücker 10 (Abb. 2).

Da es sich um einen Schalter ohne Arretierung handelt, lauft die Maschine nur so lange, wie dieser Schalterdrücker gedrückt wird.

• Ausschalten: Zum Ausschalten setzen Sie den Schalterdrücker 10 (Abb. 2) los. Durch die eingebaute automatische Bremse wird die Auslaufzeit des Sägeblattes auf ca. 1 - 2 s begrenzt. Die Einschlatsperre wird automatisch wieder wirksam und sichert die Handkreissäge gegen irrtümliches Einschlten.

5.3 Licht

Achtung

Nicht in die brennende Leuchte starren!

Das Elektrowerkzeug ist mit einem Lichtmodul 21 (Abb. 5) ausgestellt.

Das Lichtmodul wird mit dem Einsatz der Maschine für eine bestimmte Zeit versorgt und ist anschließend betriebsbereit.

In Betriebsbereitschaft schaltet das Lichtmodul das Licht automatisch beim Bewegen der Maschine ein oder bei längerem Stillstand wieder aus.

5.4 Schnitttiefeneinstellung

Die Schnitttiefe lasst sich in einem Bereich zwischen 0 und 55mm stufenlos einstellen.

Dazu wird wie folgt vorgegangen:

• Losen Sie den Klemmhebel 12 (Abb. 1).
• Mit dem Tauchhebel 13 (Abb. 1) stellen Sie die Schnitttiefe ein.
• Die eingestellte Tiefe ist auf der Skala 14 (Abb. 1) abiesbar. Als Zeiger dient bzw die angeschragte Kante des Tauchhebels.
  Ziehen Sie den Klemmhebel 12 (Abb. 1) wieder fest.

Stellen Sie die Schnitttiefe immer ca. 2 bis 5mm bigger als die zuschneidende Materialstärke ein.

5.5 Einstellung für Schragschnittte

Das Sägeaggregatlässt für Schrägschnitte auf jeder beliebigen Winkel von 0 bis 45^ einstellen.

Zum Schragstellen bringen Sie die Maschine in Ausgangsstellung und stützen diese so ab, dass das Sageaggregat geschwenkt werden kann.
- Losen Sie den Hebel 15 (Abb. 1).
- Entsprechend der Skala am Schwenksegment stellen Sie den Winkel ein.
- Anschließlichziehen Sie den Hebel 15 (Abb.1) fest.

5.6 Eintauchschritte

Gefahr

Rückschlaggefahr bei
Eintauchschnitten! Vor dem
Eintauchen legen Sie die Maschine mit der hinteren Kante der Grundplatte an einem am Werkstück befestigten Anschlag an. Halten Sie beim Eintauchen die Maschine am Handgriff gut fest und schieren Sie kein nach vorne!

• Losen Sie den Klemmhebel 12 (Abb. 1) und stellen Sie mit dem Tauchhebel 13 (Abb. 1) die Maschine in die oberste Stellung.
• Mit dem Voreinzugshebel 16 (Abb. 1) öffnen Sie die bewegliche Schutzhaube ganz, so dass die Maschine auf dem zu bearbeitenden Werkstück aufgesetzt werden kann. Das Sägeblatt befindet sich nun frei über dem Material und kann zum Anriss ausgerichtet werden.
• Schalten Sie die Maschine ein und drücken Sie den Tauchhebel 13 (Abb. 1) nach unter. Damit taucht das Sägeblatt senkrecht in das Werkstück ein. Dabei ist die Eintauchtiefe an der Skala 14 (Abb. 1) abzulesen. Der Spaltkeil schwenkt beim Eintauchvorgang nach ober weg. Sobald beim Vorwartsbewegen der Maschine der Spalt hinter dem Sägeblatt frei wird, kehrt der Spaltkeil in seine normale Lage zurück.

5.7 Sagen nach Anriss

Der bewegliche Anrisszeiger 19 (Abb. 1) passt sich auch bei Schrägschnitten automatisch an. Die Anrisskante entspricht der Innenseite des Sägeblattes. Für Schräagschnitte kann der Anriss durch die Öffnung auf der linken Seite der oberen Schutzhaube eingesehen werden (Pfeil, Abb. 1).

• Halten Sie die Maschine an den Handgriffen fest und setzen Sie sie mit dem vorderen Teil der Grundplatte auf das Werkstück auf.
• Schalten Sie die Handkreissäge ein (siehe Kapitel 5.2) und schiben Sie die Maschine gleichmäßig in Schnittrichtung vor.
• Nach dem Schnittende schalten Sie die Säge durch Loslassen des Schalterträckers 10 (Abb. 2) aus.

5.8 Sagen mit dem Parallelanschlag

Der Parallelanschlag dient zum Sagen parallel zu einer schon vorhandenen Kante. Dabei kann der Anschlag sowohl rechts als auch links an der Maschine angebracht werden. Dabei beträgt der Schnittbereich auf der rechten Seite 33 - 130 mm (Ablesezeiger „X" Abb. 1) und auf der linken Seite 163 - 300 mm (Ablesekante an Zeigerkante „Y" Abb. 1). Im Bereich von 163 - 220 mm muss die Maschine um ca. 10 mm nach oben gestellt werden, damit der Anschlag unter das Motorghause geschoben werden kann.

• Sie können die Schnittbreite nach dem Lösen der Flügelschrauben 20 (Abb. 2) verstellen, in dem Sie den Anschlag entsprechend verschiben, und anschließend die Flügelschrauben wieder festziehen.

Zusätzlich kann der Parallelanschlag durch einfaches Umdrehen (Führungsfläche für die Werkstückkante gezigt nach oben) auch als Doppelauflage zur besseren Führung der Handkreissäge verwendet werden. Nun kann die Maschine an einer auf dem Werkstück befestigten Führung entlanggeführt werden.

5.9 Arbeitsen mit dem Untergreifanschlag

Der Untergreifanschlag dient zum Arbeitsen parallel zu einer schon vorhandenen Kante. Dabei kann der Anschlag sowohl rechts als auch links an der

Maschine angebracht werden. Dabei beträgt der Schnittbereich auf der rechten Seite ca. 12 - 40 mm und auf der linken Seite ca. 30 - 210 mm.

• Sie können die Schnittbreite nach dem Lösen der Flügelschrauben 20 (Abb. 2) verstellen, in dem Sie den Anschlag entsprechend verschiben, und anschließend die Flügelschrauben wieder festziehen.

6 Wartung und Instandhaltung

Gefahr

Vor allen Wartungsarbeiten den Akkuziehen.

MAFELL-Maschinen sind wartungsarm konstruiert.

Die eingesetzten Kugellager sind auf Lebenszeit geschmiert. Nach längerer Betriebszeit empfehlen wir, die Maschine einer autorisierten MAFELL-Kundendienstwerkstatt zur Durchsicht zu übergeben.

Für alle Schmierstellen nur unser Spezialfett, Bestell -Nr. 049040 (1 kg - Dose), verwenden.

6.1 Lagerung

Reinigen Sie die Maschine sorgfältig, wenn die Maschine längerere Zeit nicht verwendet wird. Spruhen Sie blanke Metallteile mit einem Rostschutzmittel ein.

7 Störungsbeseitigung

Gefahr

Die Ermittlung der Ursachen von vorliegenden Störungen und deren Beseitigung erfordern stets erhöhte Aufmerksamkeit und Vorsicht. Vorher Netzsteckerziehen!

Im Folgenden sind eine der haufigsten Störungen und ihre Ursachen aufgeführrt. Bei weiteren Störungen wenden Sie sichitte an ihren Handler oder direkt an den MAFELL-Kundendienst.

Störung	Ursache	Beseitigung
Maschine{lösst sich nicht einschalten	Keine oder zu geringe Netzspannung vorhanden	Spannungsversorgung durch Elektriker kontrollieren
	Netzicherung defect	Sicherung durch Elektriker ersetzen
	Kohlebürsten abgenutzt	Maschine in die MAFELL-Kundendienstwerkstatt bringen
Maschine bleibt während des Schneidens stehen	Netzausfall	Netzseitige Vorsicherungen durch Elektriker kontrollieren
	Überlastung der Maschine	Vorschubgeschwindigkeit verringn
	Kohlebürsten abgenutzt	Maschine in die MAFELL-Kundendienstwerkstatt bringen
Sägeblatt klemmt beim Vorschieben der Maschine	Zu großer Vorschub	Vorschubgeschwindigkeit verringn
	Stumpfes Sägeblatt	Sofort Schalter loslassen. Maschine aus dem Werkstück entfernen und Sägeblatt austauschen
	Spannungen im Werkstück	Erhöhte Vorsicht beim Sägen, Rückschlaggefahr steigt.
	Schlechte Maschinenführung (bspw. durch freiendiges Führer)	Parallelanschlag einsetzen
	Unebene Werkstückoberfläche	Fläche ausrichten
Sägeblatt vibriert im Werkstück	Sägeblatt nicht richtig justiert	Sägeblatt nachziehen
	Werkstück nicht befestigt	Werkstück mit Klemmen befestigen
Sägeblatt bleibt stehen - Motor dreht weiter	Sägeblatt nicht richtig befestigt	Sägeblatt nachziehen
Brandflecken an den Schnittstellen	Für den Arbeitsgang ungeeignetes oder stumpfes Sägeblatt	Sägeblatt austauschen
Späneauswurf verstopft	Holz zu feucht	Späneauswurf reinigen
	Lang undauerndes Schneiden ohne Absaugung	Maschine an eine externe Absaugung, z. B. Kleinentstauber, anschließen
Untere bewegliche Schutzhaube schließst nicht oder nur langsam	Späne und Holzteile in der unteren beweglichen Schutzhaube	Späne und Holzteile entfern

8 Sonderzubehör

• Sägeblatt-HM 168 x 1,8 x 20, 16 Zähne (Längsschnitt) Best.-Nr. 092 476
• Sägeblatt-HM Ø 168 x 1,8 x 20, 24 Zähne (Längs- und Querschnitte) Best.-Nr. 092 478
• Sägeblatt-HM 168 x 1,8 x 20, 32 Zähne (Querschnitt) Best.-Nr. 092 480
• Sägeblatt-HM Ø 168 x 1,8 x 20, 56 Zähne (Feinschnitt) Best.-Nr. 092 482
• Führungsschiene F80, 800 mm lang Best.-Nr. 204 380
• Führungsschiene F110, 1100 mm lang Best.-Nr. 204 381
• Führungsschiene F160, 1600 mm lang Best.-Nr. 204 365
• Führungsschiene F210, 2100 mm lang Best.-Nr. 204 382
• Führungsschiene F310, 3100 mm lang Best.-Nr. 204 383
• Winkelanschlag F-WA Best.-Nr. 205 357
• Zubehor zu Führungsschiene: Schraubzwinge F-SZ100MM (2 St.) Best.-Nr. 205 399
• Verbindungsstück F-VS Best.-Nr. 204 363
• Schienentasche F160 Best.-Nr. 204 626
• Schientaschenset F80/160 mit Winkelanschlag bestehend aus: F80 + Best.-Nr. 204 749 F160 + Verbindungsstück + Winkelanschlag + 2 Schraubzwingen + Schientasche
• Schientaschenset F160/160 bestehend aus: 2 x F160 + Best.-Nr. 204 805 Verbindungsstück + 2 Schraubzwingen + Schientasche
• Rückschlagstop F-RS Best.-Nr. 202 867
• Untergreifanschlag UA Best.-Nr. 206 073
• Parallelanschlag K55-PA Best.-Nr. 206 825
• Führungseinrichtung M Best.-Nr. 208 170
• Führungsseinrichtung ML Best.-Nr. 204 378
• Untergreifanschlag MF-UA Best.-Nr. 206073

9 Explosionszeichnung und Ersatzteilliste

Die entsprechenden Informationen zu den Ersatzteilen finden Sie auf unserer Homepage: www.mafell.com

Table of Contents

2.3 Technische gegevens

K 55 cc

4 Voorbereiden / Instellen

4.1 Netaansluiting

Kijk nicht in de brandende lamp!
