BRUKSANVISNING MT 55 cc Mafell

Sänksåg Översättning av originalbruksanvisningen

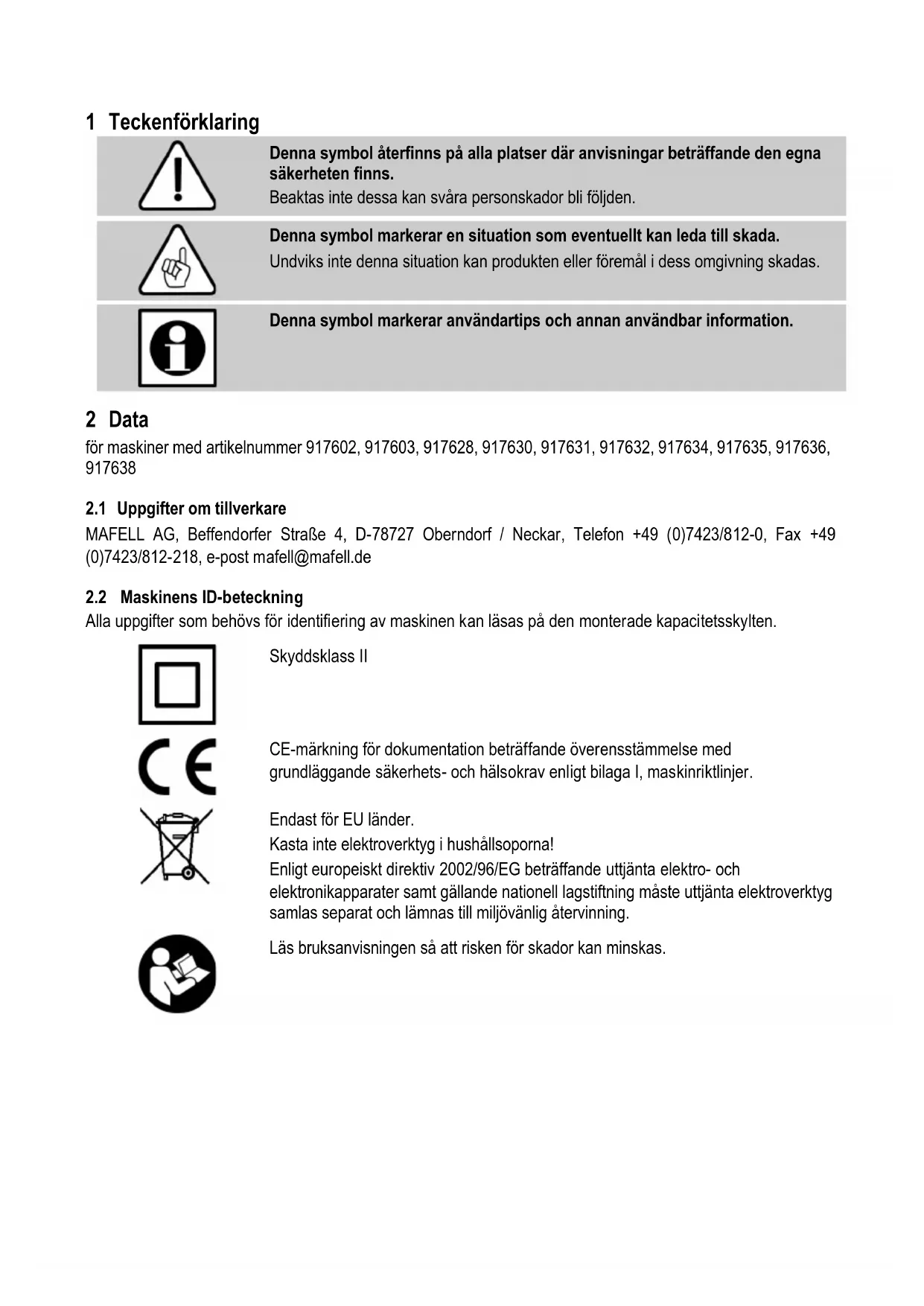

Denna symbol återfinns på alla platser där anvisningar beträffande den egna säkerheten finns. Beaktas inte dessa kan svåra personskador bli följden.

Denna symbol markerar en situation som eventuellt kan leda till skada. Undviks inte denna situation kan produkten eller föremål i dess omgivning skadas.

Denna symbol markerar användartips och annan användbar information. 2 Data för maskiner med artikelnummer 917602, 917603, 917628, 917630, 917631, 917632, 917634, 917635, 917636,

2.1 Uppgifter om tillverkare

Alla uppgifter som behövs för identifiering av maskinen kan läsas på den monterade kapacitetsskylten.

CE-märkning för dokumentation beträffande överensstämmelse med grundläggande säkerhets- och hälsokrav enligt bilaga I, maskinriktlinjer.

Endast för EU länder. Kasta inte elektroverktyg i hushållsoporna! Enligt europeiskt direktiv 2002/96/EG beträffande uttjänta elektro- och elektronikapparater samt gällande nationell lagstiftning måste uttjänta elektroverktyg samlas separat och lämnas till miljövänlig återvinning.

Läs bruksanvisningen så att risken för skador kan minskas.2.3 Tekniska data Driftsspänning

50 Hz 50 Hz 60 Hz Effektförbrukning vid kontinuerlig drift

7,0 A 13,5 A 13,5 A Varvtal vid tomgång

57 mm Sågaggregat svängbart

1,8 mm Sågklingemonteringshål

35 mm Vikt utan nätkabel, utan parallellfäste 4,5 kg Mått (b x l x h)

De angivna ljudemissionsvärdena har uppmätts enligt EN 62841-1 och EN 62841-2-5 och kan användas för jämförelse av elverktyget med andra elverktyg samt för en preliminär bedömning av belastningen.

Fara Vid praktisk användning av elverktyget kan ljudemissionsvärdena avvika från de angivna värdena beroende på hur elverktyget används och i synnerhet beroende på vilken typ av detalj som bearbetas. Använd därför alltid hörselskydd, även när elverktyget går utan last.

2.4.1 Uppgifter beträffande bullernivå

Bulleremissionsvärden har mätts enligt EN 62841-1 och EN 62841-2-5 och uppgår till: Ljudtrycksnivå

Bullernivåmätning genomfördes med seriemässigt levererad sågklinga.

2.4.2 Uppgifter om vibration

Den typiska hand-arm-rörelsen beräknad enligt EN 62841 är mindre än 2,5 m/s

2.5 Leveransinnehåll

Handcirkelsåg MT 55 cc komplett med: 1 Cirkelsågklinga med hårdmetallyta Ø 162 mm, 48 tänder 1 Parallellfäste (gäller inte MidiMAX-utföranden) 1 Fästverktyg i hållaren på maskinen 1 Transportkartong 1 Bruksanvisning1 Häfte "Säkerhetsanvisningar“ 1 Positionspekare MT-PA med art.nr. 917603, 917631, 917635, 917637, 917658

2.6 Säkerhetsåtgärder

Risk Dessa anordningar är nödvändiga för säker maskindrift och får inte tas bort eller göras overksamma. Kontrollera före användning av maskinen att säkerhetsanordningar fungerar och är intakta. Använd inte maskinen om säkerhetsanordningar saknas eller är ur funktion. Maskinen är utrustad med följande säkerhetsanordningar: - Skyddskåpa - Stor basplatta - Handtag - Kopplingsanordning och broms - Utsugsstuts

2.7 Korrekt användning

Djupsågen är endast avsedd för längd- och tvärkapning av massivt trä. Även träbaserat material som spånplattor, lamellträ och MDF-skivor kan bearbetas. Det är även möjligt att använda träfiberisoleringsmaterial. Använd endast de av Mafell godkända sågblad enligt EN 847-1 i det angivna ø-området. Om du använder diamantsågbladet kan du även kapa cementpanel. Annan användning än den ovan beskrivna är inte tillåten. Tillverkaren frånsäger sig allt ansvar för skador som uppstår på grund av sådan, ej tillåten, användning. Följ de riktlinjer för användning, service och underhåll som lämnas av Mafell med avseende på korrekt användning av maskinen.

2.8 Kvarvarande risk

Risk Vid avsedd användning och trots att säkerhetsföreskrifter följs finns på grund av användningsändamålet orsakade restrisker vilka kan leda till hälsofarliga följder. - Beröring av den del av sågklingan som skjuter ut under arbetsstycket vid kapning. - Beröring av roterande delar från sidan: sågklinga, klämfläns och flänsskruv. - Rekyl hos maskinen vid fastklämning i arbetsstycke. - Brott på, och utslungning av, sågklingan eller delar av denna. - Beröring av spänningsförande delar vid öppen kåpa och ej urdragen nätkontakt. - Påverkan på hörsel vid långvariga arbeten utan hörselskydd. - Emission av hälsovådligt trädamm vid längre användning utan uppsugning. 3 Säkerhetsanvisningar Risk Beakta alltid följande säkerhetshänvisningar och de säkerhetsbestämmelser som gäller i repsektive användarland! Läs även säkerhetsanvisningarna i det bifogade häftet "Säkerhetsanvisningar". Allmänna anvisningar: - Barn och ungdomar får inte hantera denna maskin. Detta gäller dock inte ungdomar som arbetar under uppsikt av fackkraft inom ramen för sin utbildning. - Arbeta aldrig utan de skyddsanordningar som föreskrivs för aktuellt arbete och ändra inget på maskinen som kan påverka säkerheten. - Vid användning av maskinen utomhus rekommenderas en jordfelsbrytare. - Skadad kabel eller kontakt måste omgående bytas ut. För att undvika säkerhetsrisker får bytet endastutföras av Mafell eller av en auktoriserad MAFELL- kundtjänstverkstad. - Förhindra skarpa böjningar av kabeln. Snurra inte kabeln runt maskinen vid transport och förvaring. Följande får inte användas: - Hackiga sågblad eller sådana som ändrat form. - Sågblad av snabbstål med hög legering (SS- sågblad). - Trubbiga sågblad på grund av för hög belastning på motorn. - Sågblad ej avsedda för sågbladsvarvtal vid tomgång. Anvisningar för användning av personliga skyddsutrustningar: - Bär alltid hörselskydd under arbetet. - Bär alltid en dammskyddsmask under arbetet. - Bär skyddsglasögon vid alla arbeten. Anvisningar för driften: Sågning

- För inte in händerna i sågområdet och ta inte på sågbladet. Håll i extrahandtaget eller i motorhöljet med den andra handen. Om du håller båda händerna på sågen kan händerna inte skadas av sågbladet. - För inte in handen under arbetsstycket. Skyddskåpan kan inte skydda dig mot sågbladet under arbetsstycket. - Anpassa snittdjupet till arbetsstyckets grovlek. Mindre än en hel tandhöjd ska vara synlig under arbetsstycket. - Håll aldrig fast det arbetsstycke som ska kapas med händerna och placera det inte heller över benet. Säkra arbetsstycket vid ett stabilt fäste. Det är viktigt att arbetsstycket sätts fast ordentlig för att minimera risken för kroppskontakt, fastklämning av sågbladet eller att du förlorar kontrollen. - Håll bara i elverktyget med de isolerade greppytorna när arbeten ska utföras där verktyget kan träffa på gömda elledningar eller den egna sladden. Kontakt med en spänningsförande ledning gör att elverktygets metalldelar också sätts under spänning och orsakar en elektrisk stöt. - Använd alltid ett anslag, eller kantstyrning, vid längskapning. Det förbättrar noggrannheten vid kapningen och minskar risken för att sågbladet kläms fast. - Använd alltid sågblad med rätt storlek och med passande monteringshål (t.ex. stjärnformat eller runt). Sågblad som inte passar till sågens monteringsdelar går ojämnt och leder till att du förlorar kontrollen. - Använd aldrig skadade eller felaktiga sågbladsbrickor eller sågbladsskruvar. Sågbladsbrickorna och - skruvarna har konstruerats särskilt för din såg, för optimal effekt och säkerhet. Rekyl – orsaker och säkerhetsanvisningar - En rekyl är den plötsliga reaktionen som sker på grund av att ett sågblad hakar fast, kläms fast eller är felaktigt inriktad. Detta gör att en okontrollerad såg lyfter och rör sig ut ur arbetsstycket i riktning mot personen som arbetar med sågen. - Om sågbladet hakar fast eller klämmer i sågspalten som försluts blockerar sågbladet och motorkraften slår tillbaka sågen mot personer som arbetar med den. - Om sågbladet vrids eller riktas in fel i sågsnittet kan tänderna i den bakre kanten på sågbladet haka fast i träytan så att sågbladet rör sig ut ur sågspalten och sågen hoppar tillbaka mot personen som arbetar med den. En rekyl inträffar till följd av fel eller felaktig användning av sågen. Den kan förhindras med hjälp av lämpliga försiktighetsåtgärder som beskrivs nedan. - Håll fast sågen med båda händerna och håll armarna på sådant sätt att de kan fånga upp emot rekylkraften. Man bör alltid stå vid sidan om sågbladet, aldrig ha det i linje med kroppen. Vid en rekyl kan cirkelsågen hoppa bakåt men personen som arbetar med sågen kan behärska rekylkrafterna med hjälp av lämpliga försiktighetsåtgärder. - Om sågbladet klämmer eller om du avbryter arbetet, stäng av sågen och håll den stilla i arbetsstycket tills sågbladet har stannat helt. Försök aldrig ta bort sågen från arbetsstycket,eller dra den baklänges, så länge sågbladet rör sig, annars finns risk för rekyl. Ta reda på och avhjälp orsaken till att sågbladet klämmer. - Om man vill starta om en såg som befinner sig i ett arbetsstycke så ska sågbladet centreras i sågspalten och man måste kontrollera att sågbladets tänder inte har hakat fast i arbetsstycket. Om sågbladet hakar fast kan den föra sig ut ur arbetsstycket eller orsaka en rekyl om sågen startas igen. - Stöd upp stora skivor för att förhindra rekyl på grund av sågblad som sitter fast. Stora skivor kan böjas ner på grund av den stora egna vikten. Skivor måste stödjas upp på båda sidorna, både nära sågspalten och vid kanterna. - Använd inga slöa eller skadade sågblad. Sågblad med slöa eller fel inriktade tänder orsakar på grund av en för trång sågspalt en ökad friktion, fastklämning av sågbladet och rekyl. - Dra innan sågningen fast inställningarna för sågdjup och kapningsvinkel. Om inställningarna förändras under sågningen kan sågbladet klämmas fast och en rekyl kan inträffa. - Var särskilt försiktig när du sågar i existerande väggar eller andra områden där man inte ser baksidan. Sågbladet som sänks in i materialet kan blockeras i dolda föremål och orsaka en rekyl. Den undre skyddskåpans funktion - Kontrollera före varje användning att den undre skyddskåpan stänger utan problem. Använd inte sågen om inte rörligheten hos den undre skyddskåpan fungerar och den inte stänger direkt. Kläm eller bind aldrig fast den undre skyddskåpan i den öppna positionen. Om sågen oavsiktligt skulle falla ner på golvet kan den underskyddskåpan böjas. Öppna skyddskåpan med dragspaken och säkerställ att den rör sig fritt och inte rör vid varken sågblad eller andra delar oavsett kapningsvinkel eller sågdjup. - Kontrollera att fjädern för den undre skyddskåpan fungerar. Låt utföra service på sågen före användningen om den undre skyddskåpan eller fjädern inte fungerar felfritt. Skadade delar, kladdiga avlagringar eller spånansamlingar gör att skyddskåpan arbetar med fördröjning. - Öppna bara den undre skyddskåpan manuellt vid särskilda snitt såsom ”djup- och vinkelsnitt”. Öppna den undre skyddskåpan med dragspaken och släpp spaken så snart sågbladet tränger in i arbetsstycket. Vid alla andra sågningsarbeten ska den undre skyddskåpan arbeta automatiskt. - Lägg inte ner sågen på arbetsbänken eller golvet utan att den undre skyddskåpan täcker sågbladet. Ett oskyddat sågblad som fortsätter rotera förflyttar sågen mot kapningsriktningen och sågar allt som kommer i dess väg. Observera sågbladets eftergångstid. Anvisningar för servcie och underhåll: - Regelbunden rengöring av maskinen, framför allt av justeringsanordningar och styrfunktioner, är en viktig säkerhetsaspekt. - Endast original MAFELL reservdelar och tillbehör får användas. I annat fall föreligger inga anspråk på garantiåtaganden och inget ansvar från tillverkarens sida. 4 Förberedelser / Inställning

Före idrifttagning måste det kontrolleras att nätspänningen överensstämmer med vad som står på maskinens kapacitetsskylt.

4.2 Bortsugning av spån

Maskinen ska anslutas till en lämplig, extern suganordning vid alla arbeten där en stor mängd damm skapas. Lufthastigheten måste vara minst 20 m/s. Utsugningsstosens 1 (bild 1) inre diameter är 35 mm.

Använd ett vasst verktyg för att bibehålla bra snittkvalitet. Välj ett verktyg som passar material och aktuell användning i följande lista:Kapning av barr- och lövträ tvärs emot och längs med fiberriktning: - HM-cirkelsågklinga Ø 160 x 1,8 x 20 mm, 24 tänder Kapning av barr- och lövträ speciellt längs med fiberriktning: - HM-cirkelsågklinga Ø 160 x 1,8 x 20 mm, 16 tänder Kapning av barr- och lövträ speciellt tvärs emot fiberriktning: - HM-cirkelsågklinga Ø 160 x 1,8 x 20 mm, 32 tänder - HM-cirkelsågklinga Ø 162 x 1,8 x 20 mm, 48 tänder Kapning av barr- och lövträ speciellt tvärs emot fiberriktning ”finsnitt”: - HM-cirkelsågklinga Ø 160 x 1,8 x 20 mm, 56 tänder Kapning av laminatskivor: - HM-cirkelsågklinga Ø 160 x 1,8 x 20 mm, 48 tänder Skärning av träfiberisoleringsmaterial: - HM-cirkelsågklinga Ø 160 x 1,8 x 20 mm, 32 tänder Skärning av plast (Styropor): - HM-cirkelsågklinga Ø 160 x 1,8 x 20 mm, 16 tänder Kapning av fibercementskivor: - Diamantsågblad Ø 160 x 3,0 x 20, 4 tänder

Risk Drag alltid ur nätkontakten vid alla servicearbeten.

• Tryck in reglaget 2 (bild 4) för att fälla upp locket till skyddskåpan 23 (bild 3) i sidled och dra spärrspaken 3 uppåt. När man drar i spärrspaken arreteras sågaxeln automatiskt och kopplingsspaken låses.

• Släpp flänsskruven 5 (bild 3) motsols genom att vrida insexnyckeln 4 (hållare bild 2). Skruven samt den främre klämflänsen 6 tar du bort.

• Nu kan du bort sågklingan framåt genom att lyfta den.

• Klämflänsarna måste vara fria från vidhäftande delar.

• Var noga med rotationsriktningen när sågklingan sätts i.

• Sätt sedan klämflänsen på plats, sätt i flänsskruven och drag fast genom att vrida medsols.

• Stäng locket på skyddskåpan. Fäll då ner locket och tryck spärrspaken 3 (bils 3) neråt. 5 Användning

Innehållet i denna bruksanvisning måste vara känt av alla som ska hantera maskinen, med speciell hänvisning till kapitlet "Säkerhetsanvisningar".

5.2 Till- och frånkoppling

• Starta: lossa först startspärren genom att trycka på spärrspaken 7 (bild 4). Därefter drar man i kopplingsspaken 8 medan spärrspaken hålls intryckt. Eftersom brytaren saknar spärrfunktion arbetar sågen bara så länge kopplingsspaken trycks in. Den inbyggda elektroniken sörjer för smidig acceleration och anpassar varvtalet till det fast inställda värdet vid belastning. Dessutom reglerar denna elektronik motorn vid överbelastning, vilket betyder att sågklingan stannar. Stäng sedan av sågen. Starta den därefter igen och fortsätt såga men med reducerad matningshastighet. En varm maskin leder snabbare till en överlastavstängning. Med hjälp av inställningsratten 9 (bild 2) kan sågklingans varvtal ställas in steglöst mellan 3600 och 6250 min

• Avstängning: släpp kopplingsspaken 8 när sågen ska stängas av. Den inbyggda, automatiska bromsen gör att sågklingans stopptid begränsas till ca fem sekunder. Startspärren aktiveras automatiskt igen och den säkrar cirkelsågen mot oavsiktlig start.

5.3 Inställning av snittdjup

Snittdjupet kan ställas in mellan 0 och 57 mm, indelat i 1 mm steg. Gör då på följande sätt:

• Justera pekdonet 10 (bild 4) genom att vrida till övre eller undre position, beroende på om du arbetar med eller utan styrskena.

• Snittdjupet ställer du in med nivåanslaget 11 enligt skala. Anslaget har en 1 mm spärr.

• Om du vill ställa in mellanmått kan du justera spårskruven 12 (bild 4) med insexnyckeln 4 (hållare bild 2). Ett varv motsvarar 1 mm förändring i snittdjup.

Ställ alltid in snittdjupet så att det är ca. 2 till 5 mm större än tjockleken på det material som skall kapas.

5.4 Inställning för sneda snitt

Sågaggregatet kan ställas in i valfri vinkel från 0 ° till 45° för fasade snitt.

• Släpp vingskruven 13 (bild 4).

• Ställ in vinkeln enligt skalan på svängfästet.

• Drag sedan fast vingskruven 13. Dessutom kan maskinen svängas till -1° resp. 48°.

• För att svänga till -1° drar du skjutreglaget 14 (bild

4) bakåt i pilriktningen och håller fast det.

• Sväng maskinen till -1°.

• Ska maskinen svängas till 48° trycker du ner anslaget 15 (bild 3).

• Sväng maskinen till 48°.

• 45° och 0°- anslag återställs automatiskt när de passerats.

5.5 Snitt med djupanslag

Risk Risk för rekyl vid snitt med djupanslag! Innan maskinen sänks ner ska den placeras med basplattans bakre kant mot ett anslag som är fäst på arbetsstycket. När styrskena (specialtillbehör) används måste du montera anslaget, som finns som specialtillbehör, på skenan. Håll stadigt i handtaget när maskinen sänks ner och skjut den lätt framåt!

• Markeringarna 16 (bild 1) på den nedre skyddskåpan och på skjutreglaget fungerar som snittområdesorientering för den helt nedsänkta sågklingan när styrskenan (specialtillbehör) används.

Basplattan har ett efterföljande mallpekdon 17 (bild 1), för såväl raka som fasade snitt. Denna mallkant motsvarar sågklingans insida.

• Säkra arbetsstycket mot förskjutning och arrangera arbetsstyckesstöden så att sågklingan löper fritt under arbetsstycket.

• Håll maskinen i handtaget och placera den med basplattans främre del på arbetsstycket.

• Starta djupsågen (se kapitel 5.2). Gå ner till det inställda snittdjupet och skjut maskinen med jämna rörelser i snittriktningen.

• Efter avslutad kapning stänger du av sågen genom att släppa kopplingsspaken 8 (bild 4). Sväng tillbaka sågaggregatet till det övre, spärrade läget.

5.7 Såga med parallellfäste

Parallellfästet 18 (bild 1) är avsett för sågning parallellt med en redan existerande kant. Anslaget kan placeras så väl till höger som till vänster på maskinen. Snittområdet på höger sida är då ca. 140 mm och på vänster sida ca. 295 mm.

• Du kan justera snittbredden när vingskruvarna 19 (bild 2) har lossats och du förskjuter då anslaget i motsvarande grad och avslutar sedan med att dra fast vingskruvarna igen.Dessutom kan parallellfästet enkelt vändas (styrningsyta för verktygskanten visar uppåt) och användas som extra underlägg för bättre styrning av djupkapsågen. Nu kan maskinen styras efter en läkt som sitter på arbetsstycket.

5.8 Förrispa med styrningsskenan

(specialtillbehör) När du arbetar med träbaserat material får du ett rent snitt om du förritsar. Använd en lämplig sågklinga (se kapitel 4.3). Gör så här för att undvika att ytan flisas sönder:

• Fäst styrskenan på arbetsstycket.

• Sväng spärren 20 (bild 2) medsols, till anslag. Förritsdjup är nu inställt på ca 3 mm.

• Placera maskinen med styrspåret på styrskenan .

• Ställ in snittdjupet - tänk på styrskenetjockleken (se kapitel 5.3).

• Förritsa skivan. Sväng spärren 20 (bild 2) motsols, till anslag.

• Gå ner till det förinställda snittdjupet och såga genom hela skivan.

5.9 Arbeta med diamantsågblad i

fibercementskivor (specialtillbehör) Gör då på följande sätt:

• Använd en lämplig sågklinga (se kapitel 4.3).

• Byt sågklingan(se kapitel 4.4).

Diamantsågklingan är konstruerad för fibercementskivor. De med diamanter försedda tänderna är känsligare än tänderna på HM - sågblad. Därför arbetar du med en styrskena.

5.10 Arbeta med styrskenor

• För att få en mera exakt styrning ställer du in styrspelet med de båda inställningsrattarna 21 (bild 2 och 4). Djupsågen kan användas tillsammans styrskenorna som finns att få som specialtillbehör. Det går även att använda en del av de skenor som finns på marknaden.

• Lossa då skruvarna och tag bort inlägget 24 (bild 2).

5.11 Arbeta med positionspekaren MT-PA

Piktogram, se sidan 4. 6 Service och underhåll

Risk Drag alltid ur nätkontakten vid alla servicearbeten. MAFELL-maskiner är konstruerade för lågfrekvent servicenivå. Använda kullager har smörjning som gäller för lagrets livstid. Efter längre användning rekommenderar vi att låta en auktoriserad MAFELL-kundtjänstverkstad gå igenom maskinen. Endast vårt specialsmörjmedel, beställnr. 049040 (1 kg - burk), skall användas, gäller samtliga smörjpunkter.

Rengör elverktyget noggrant om elverktyget inte används under en längre tid. Spreja in blanka metalldelar med rostskyddsmedel.7 Åtgärdande av störning

Risk Felsökning efter orsak till föreliggande störning och åtgärdande av denna kräver alltid största uppmärksamhet och försiktighet. Drag först ur kontakten! Nedan återfinns några störningar samt orsaken till felen. Vid fortsatta störningar kontaktas inköpsstället eller MAFELL-kundtjänst direkt. Störning Orsak Åtgärd Maskinen startar inte Ingen eller för låg nätspänning Låt en elektriker kontrollera spänningsförsörjningen Säkring defekt Låt en elektriker byta ut säkringen Kolborstar utslitna Lämna maskinen till MAFELL- kundtjänstverkstad Maskinen stannar upp under kapningsförloppet Strömavbrott Låt en elektriker kontrollera spänningsförsörjningen Maskinen är överbelastad Sänk matningshastigheten eller låt maskinen svalna Kolborstar nedslitna Lämna maskinen till MAFELL- kundtjänstverkstad Sågklingan klämmer när maskinen förflyttas framåt För hög hastighet Reducera matningshastigheten Trubbig sågklinga Släpp genast reglaget. Tag bort maskinen från arbetsstycket och byt ut sågklingan. Spänningar i arbetsstycket Ökad varsamhet vid sågning, ökad risk för bakslag. Dålig maskinstyrning (t.ex. vid styrning med fria händer) Sätt i parallellfäste Ojämn yta på arbetstycke Jämna ut ytan Sågbladet vibrerar i arbetsstycket Sågbladet är inte korrekt justerat Dra åt sågbladet Arbetsstycket är inte fastsatt Sätt fast arbetsstycket med klämmor Sågbladet står still - motorn fortsätter köra Sågbladet är inte korrekt fastsatt Dra åt sågbladet Brännmärken på snittytor Sågklingan passar inte till arbetet eller är trubbig. Byt sågklinga Spånutkast tilltäppt Trä för fuktigt Rengör spånutkastet För långvarig sågning utan uppsugning. Anslut maskinen till extern suganordning, ex.liten mobil sug.8 Extra tillbehör

Sågklinga - HM ø 160 x 1,8 x 20, 16 tänder (längskapning) Art. nr. 092539 - Sågklinga -HM ø 160 x 1,8 x 20, 24 tänder (längs- och tvärkapning) Art. nr. 092533 - Sågklinga -HM ø 160 x 1,8 x 20, 32 tänder (längs- och tvärkapning) Art. nr. 092552

Sågklinga-HM ø 160 x 1,8 x 20, 56 tänder (tvärkapning) Art. nr. 092553

Sågklinga-HM ø 162 x 1,8 x 20, 48 tänder (tvärkapning) Art. nr. 092584 - Sågklinga - HM ø 160 x 1,8 x 20, 48 tänder FT/TR för sågning av Trespa (laminatskivor) Art. nr. 092569

Sågklinga - DIA ø 160 x 3,0 x 20, 4 tänder Art. nr. 092474 - Styrskena F 80, 800 mm lång Art. nr. 204380 - Styrskena F 110, 1100 mm lång Art. nr. 204381 - Styrskena F 160, 1600 mm lång Art. nr. 204365

Styrskena F 210, 2100 mm lång Art. nr. 204382

Styrskena F 310, 3100 mm lång Art. nr. 204383

Tillbehör för styrskena: - Skruvtving F-SZ180MM (2 st.) Art. nr. 207770

Skarvstycke F-VS Art. nr. 204363 - Skenfodralset F80/160 med vinkelfäste, består av: F80 + F160 + skarvstycke + vinkelfäste + två skruvtvingar + skenfodral Art. nr. 204749 - Skenfodralset F160/160 som består av: 2 x F160 + skarvstycke + två skruvtvingar + skenfodral Art. nr. 204805

Positionsindikering MT-PA Art. nr. 205398 - Parallellfäste, kompl. Art. nr. 203214 - Sug-spänn-system Aerofix F-AF 1 bestående av: 1,3 m skena, adapter för uppe och nere, flexslang Art. nr. 204770 - Flexslang FXS-L, längd 3,2 m Art. nr. 205276

Väska till styrskena F 160 Art. nr. 204626 - Ändkåpor förp. F-EK Art. nr. 205400 - Vidhäftningsprofil F-HP 6,8M Art. nr. 204376
