Vrsta izdelka	Potopna krožna žaga
Znamka	Mafell
Model	MT 55 cc
Kategorija	Žaga
Mere (š x d x v)	228 x 365 x 220 mm
Teža	4,5 kg (brez kabla in vzporednega vodila)
Napajanje	230 V ~ 50 Hz (druge napetosti so na voljo: 110 V, 120 V)
Absorbirana moč	1400 W
Nazivni tok	7,0 A (230 V), 13,5 A (110/120 V)
Hitrost v praznem teku	3600 - 6250 min⁻¹ (6 stopenj)
Največja globina reza	57 mm
Nagib	-1° do 48° (0°-45° brez prekoračitve)
Premer lista	162 mm (maks.), 149 mm (min.)
Izvrtina lista	20 mm
Premer sesalnega priključka	35 mm
Raven zvočnega tlaka	94 dB(A)
Raven zvočne moči	102 dB(A)
Vibracije roka-rama	< 2,5 m/s²
Razred zaščite	II
Standardna oprema	Karbidni list ∅162 mm 48 zob, vzporedno vodilo, transportni kovček, servisno orodje, indikator položaja MT-PA (odvisno od različice)
Glavne funkcije	Elektronski regulator hitrosti, samodejna zavora, postopno nastavljanje globine (korak 1 mm), potopni rezi, poševni rezi, indikator poti, združljivo z vodili
Vzdrževanje in čiščenje	Redno čiščenje nastavitvenih naprav in vodil; uporabljajte originalne dele MAFELL; shranjevanje v suhem okolju po čiščenju
Varnost	Spodnji zaščitni pokrov z vzmetjo, blokada vklopa, zaklepna ročica, zavora lista, naprava proti povratnemu udarcu (dodatna oprema)
Nadomestni deli in popravljivost	Nadomestni listi (karbid in diamant), vodila dolžine 800 do 3100 mm, kotni omejevalnik, objemke, sesalna cev itd. Pooblaščeni servis MAFELL
Splošne informacije	Skladno s CE; oznaka CE; ne odlagajte med gospodinjske odpadke (DEEE); pred uporabo preberite navodila za uporabo

Pogosto zastavljena vprašanja - MT 55 cc Mafell

Kako zamenjati žagin list na Mafell MT 55 cc?

Izvlecite omrežni vtič. Odprite pokrov zaščitnega pokrova s pritiskom na potiskalo in zaklepno ročico. S priloženim imbus ključem popustite vijak prirobnice (obračajte v nasprotni smeri urnega kazalca). Odstranite vijak in sprednjo prirobnico, nato odstranite list. Namestite nov list v skladu s smerjo vrtenja. Ponovno namestite prirobnico in vijak, trdno privijte in zaprite pokrov.

Kakšna je največja globina reza za MT 55 cc?

Največja globina reza je 57 mm. Postopno nastavljanje v korakih po 1 mm je možno z omejevalnikom globine.

Kako nastaviti hitrost žage?

Uporabite nastavitveno kolesce na stroju. Na voljo je šest stopenj, od 3600 do 6250 min⁻¹. Hitrost prilagodite materialu: stopnje 1-2 za plastiko, 3-6 za les, 4-6 za lesene plošče, 3-5 za vlaknocement.

Ali lahko uporabljam vodilo z MT 55 cc?

Da, stroj je zasnovan za delo z vodili Mafell (dodatna oprema). Možna je tudi uporaba komercialnih vodil po odstranitvi vložka, namenjenega temu. Zračnost vodila se nastavi z gumbi.

Kaj storiti, če se list med rezanjem zagozdi?

Takoj spustite stikalo, da ustavite stroj. Ugotovite vzrok: prehitro pomikanje, top list, napetosti v obdelovancu ali slabo vodenje. Po potrebi uporabite vzporedno vodilo in zmanjšajte hitrost pomikanja.

Katere vrste listov so priporočljive za MT 55 cc?

Uporabljajte samo liste v skladu s standardom EN 847-1, premera 149-162 mm, izvrtine 20 mm, debeline telesa 1,2 mm. Mafell ponuja karbidne liste za les, laminate, plastiko in diamantni list za vlaknocement.

Kako vzdrževati potopno krožno žago?

Redno čistite stroj, zlasti nastavitvene naprave in vodila. Za daljše skladiščenje temeljito očistite in razpršite zaščito proti koroziji na gole kovinske dele. Po daljši uporabi naj stroj pregleda pooblaščeni servis.

Kateri dodatki so na voljo za MT 55 cc?

Na voljo so številni dodatki: vodila dolžine 800 do 3100 mm, kotni omejevalnik, objemke, indikator položaja MT-PA, sesalna cev, vreča za odrezke, naprava proti povratnemu udarcu F-RS itd. Za celoten seznam preverite navodila.

Kako varno izvesti potopni rez?

Pred potopom poravnajte zadnji rob osnovne plošče s fiksnim omejevalnikom. Če uporabljate vodilo, pritrdite priloženi omejevalnik. Trdno držite stroj za ročaj in ga nežno potiskajte naprej. Spodnji zaščitni pokrov se samodejno odpre.

Katere varnostne ukrepe moram upoštevati?

Vedno nosite zaščitno opremo: protihrupne slušalke, masko proti prahu in zaščitna očala. Nikoli ne dajajte rok pod obdelovanec ali v bližino lista. Prepričajte se, da spodnji zaščitni pokrov deluje pravilno. Pred vsakim vzdrževanjem izvlecite vtič.

NAVODILA ZA UPORABO MT 55 cc Mafell

Preberite vsa varnostna opozorila in napotke. Neupoštevanje varnostnih opozoril in napotkov lahko povzroči udar električnega toka, požar in/ali hude telesne poškodbe. Vsa varnostna opozorila in napotke shranite za prihodnjo uporabo.

VÝSTRAHA

Za sestavo tehnične dokumentacije je pooblaščeno podjetje: Mafell AG

1 Pojasnilo risb 151
2 Podatki o proizvodu....151
2.1 Podatki o proizvajalcu 151
2.2 Oznaka stroja 151
2.3 Tehnični podatki 152
2.4 Emisije 152
2.5 Obseg dobave 152
2.6 Varnostne naprave 153
2.7 Namenska uporaba....153
2.8 Preostalo tveganje....153
3 Varnostni napotki....153
4 Opremljanje / nastavitev....155
4.1 Omrežna priključitev 155
4.2 Sesanje ostružkov 155
4.3 Izbira lista žage 155
4.4 Zamenjava lista žage 156
5 Obratovanje....156
5.1 Prevzem v obratovanje....156
5.2 Vklop in izklop 156
5.3 Nastavitev globine reza 157
5.4 Nastavitev za poševne reze 157
5.5 Potopni rezi 157
5.6 Žaganje po zarisu....157
5.7 Žaganje z vzporednim omejevalnikom 157
5.8 Predzarez z vodilom (poseben pribor) 158
5.9 Delo z diamantnim listom žage na ploščah iz vlaknatega cementa (poseben pribor)....158
5.10 Delo z vodili 158
5.11 Delo s pozicijskim kazalnikom MT-PA.... 158
6 Servisiranje in vzdrževanje....158
6.1 Skladiščenje 158
7 Odprava motenj....159
8 Poseben pribor 160
9 Eksplozijski pogled in seznam nadomestnih delov 160

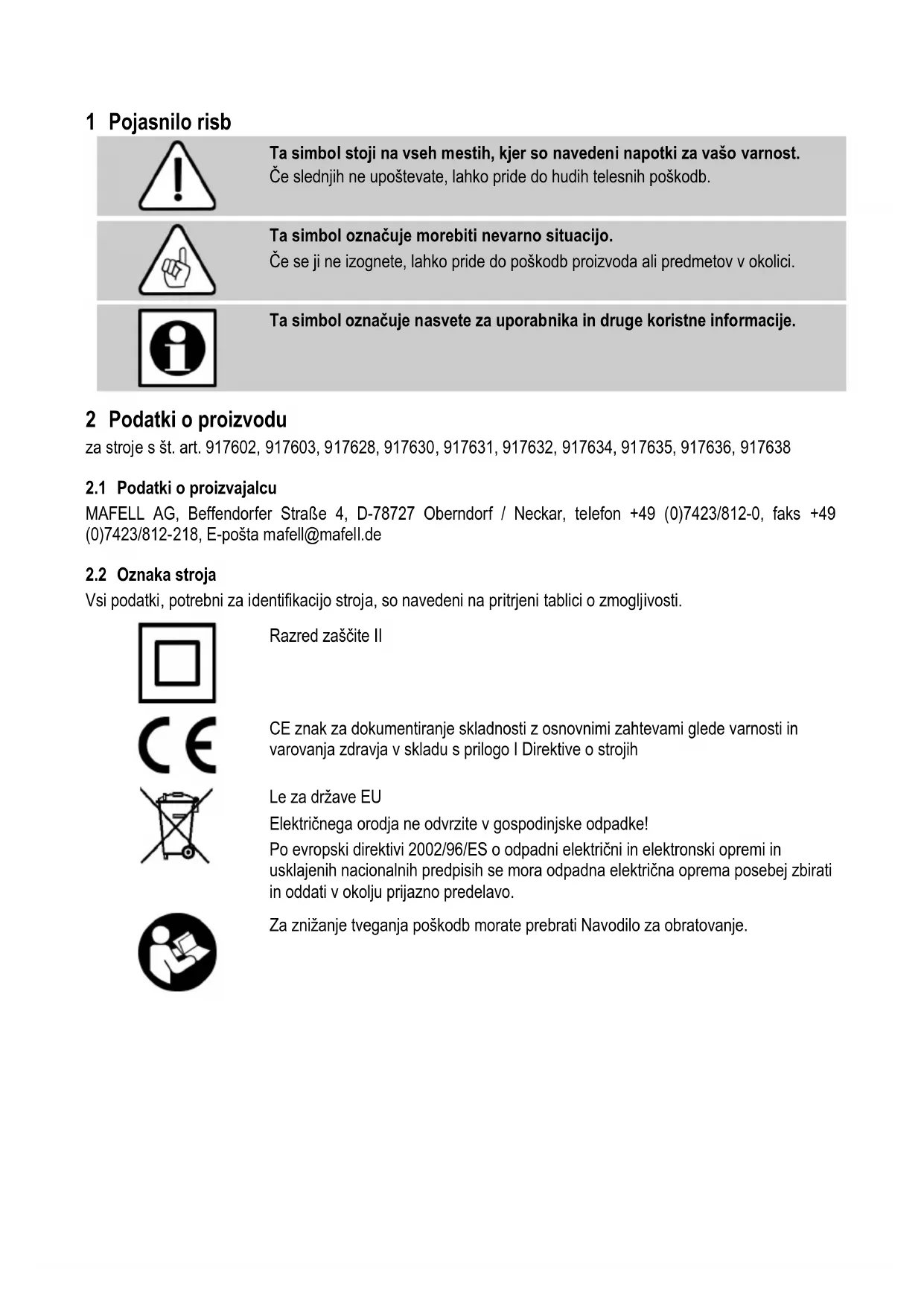

1 Pojasnilo risb

Ta simbol stoji na vseh mestih, kjer so navedeni napotki za vašo varnost.

Če slednjih ne upoštevate, lahko pride do hudih telesnih poškodb.

Ta simbol označuje morebiti nevarno situacijo.

Če se ji ne izognete, lahko pride do poškodb proizvoda ali predmetov v okolici.

Ta simbol označuje nasvete za uporabnika in druge koristne informacije.

2 Podatki o proizvodu

za stroje s št. art. 917602, 917603, 917628, 917630, 917631, 917632, 917634, 917635, 917636, 917638

2.1 Podatki o proizvajalcu

MAFELL AG, Beffendorfer Straße 4, D-78727 Oberndorf / Neckar, telefon [phone], faks +49 (0)7423/812-218, E-pošta [e-mail]

2.2 Oznaka stroja

Vsi podatki, potrebni za identifikacijo stroja, so navedeni na pritrjeni tablici o zmogljivosti.

Razred zaščite II

CE znak za dokumentiranje skladnosti z osnovnimi zahtevami glede varnosti in varovanja zdravja v skladu s prilogo I Direktive o strojih

Le za države EU

Električnega orodja ne odvrzite v gospodinjske odpadke!

Po evropski direktivi 2002/96/ES o odpadni električni in elektronski opremi in usklajenih nacionalnih predpisih se mora odpadna električna oprema posebej zbirati in oddati v okolju prijazno predelavo.

Za znižanje tveganja poškodb morate prebrati Navodilo za obratovanje.

2.3 Tehnični podatki

Obratovalna napetost	230 V AC	110 V AC	120 V AC
Omrežna frekvenca	50 Hz	50 Hz	60 Hz
Odvzemna moč pri neprekinjenem obratovanju	1400 W	1400 W	1400 W
Poraba toka pri neprekinjenem obratovanju	7,0 A	13,5 A	13,5 A
Število vrtljajev v praznem teku	3600–6250 min ^-1
Globina reza	57 mm
Vrtljiv sklop za žaganje	-1°/ 0°- 48°
Premer lista žage maks/min	162/149 mm
Debelina nosilnega telesa lista žage	1,2 mm
Rezalna širina orodja	1,8 mm
Sprejemna odprtina lista žage	20 mm
Premer sesalnega nastavka	35 mm
Teža brez omrežnega kabla, brez vzporednega omejevalnika	4,5 kg
Dimenzije (Š x D x V)	228 x 365 x 220 mm

2.4 Emisije

Navedene emisije hrupa so bile izmerjene v skladu z EN 62841-1 in EN 62841-2-5 in jih je mogoče uporabiti za primerjavo električnega orodja z drugim in za predhodno oceno obremenitve.

Nevarnost

Emisije hrupa lahko med dejansko uporabo električnega orodja odstopajo od navedenih vrednosti, odvisno od načina uporabe električnega orodja, zlasti od vrste obdelovanca, ki se obdeluje.

Zato vedno nosite zaščito za sluh, tudi će električno orodje deluje brez obremenitve!

2.4.1 Podatki o emisiji hrupa

Po EN 62841-1 in EN 62841-2-5 ugotovljene vrednosti emisije hrupa znašajo:

Nivo zvočnega tlaka L_PA = 94 dB (A)

V skladu z EN 62841 ugotovljeni tipični tresljaji roke so nižji od 2,5 m/s ^2 .

2.5 Obseg dobave

Potopna žaga MT 55 cc kompletna, vsebuje:

1 list krožne žage iz karbidne trdine ∅ 162 mm, 48 zob
1 Vzporedni omejevalnik (sploh ne MidiMAX različicah)
1 upravljalno orodje v držalu na stroju
1 transportni zaboj
1 Navodilo za obratovanje

1 zvezek „Varnostni napotki“
1 pozicijski kazalnik MT-PA pri št. art. 917603, 917631, 917635, 917637, 917658

2.6 Varnostne naprave

Nevarnost

Sledeče priprave so potrebne za varno obratovanje stroja in jih ne smete odstraniti oz. onemogočiti. Pred obratovanjem preverite delovanje varnostnih naprav in morebitne poškodbe. Ne uporabljajte stroja z manjkajočimi ali nedelujočimi varnostnimi napravami.

Stroj je opremljen z naslednjimi varnostnimi napravami:

• zaščitni pokrov
• velika osnovna plošča
• ročaji
• stikalna priprava in zavora
• nastavek za odsesavanje

2.7 Namenska uporaba

Potopna žaga je primerna izključno za vzdolžno in prečno žaganje masivnega lesa.

Prav tako lahko obdelujete ploščni material, kot so iverne plošče, panelke in srednje debele vezane plošče.

Možna je tudi uporaba izolacijskih materialov iz lesnih vlaken.

Uporabljajte le liste žage, ki jih dovoljuje podj. Mafell po EN 847-1 v navedenem območju ø.

V povezavi z diamantnim listom žage lahko režete tudi plošče iz vlaknatega cementa.

Uporaba, ki odstopa od zgoraj opisane, ni dovoljena. Za škodo, ki je posledica drugačne uporabe, proizvajalec ne prevzema odgovornosti.

Za namensko uporabo stroja upoštevajte pogoje za obratovanje, servisiranje in popravila, ki jih predpisuje podjetje Mafell.

2.8 Preostalo tveganje

Nevarnost

Pri namenski uporabi pa kljub upoštevanju varnostnih določil ostaja preostalo tveganje, ki je pogojeno z namenom uporabe in lahko vodi do zdravstvenih posledic.

• Dotik dela lista žage, ki med rezanjem štrli pod obdelovancem.
• Dotik vrtljivih delov od strani: list žage, natezna prirobnica in vijak prirobnice.
• Udarec stroja nazaj v primeru, če se obdelovanec zatakne.
• Prelom in izmet lista žage ali delov lista žage.
• Dotik napetostno prevodnih delov, ko je ohišje odprto, omrežni vtič pa ni izvlečen.
• Ogrožanje sluha pri daljšem delu brez zaščite za sluh.
• Emisija zdravju nevarnega lesnega prahu pri daljšem obratovanju brez sesanja.

3 Varnostni napotki

Nevarnost

Vedno upoštevajte sledeče varnostne napotke in varnostna določila, ki veljajo v državi uporabe!

Preberite tudi varnostne napotke v priloženi knjižici "Varnostni napotki".

Splošni napotki:

• Otroci in mladostniki ne smejo delati na tem stroju. Izjema so mladostniki, ki pod nadzorom strokovnjaka delajo na stroju v okviru svoje izobrazbe.

• Nikoli ne delajte brez zaščitne opreme, ki je predpisana za določen delovni postopek, in na stroju nikoli ne spreminjajte ničesar, kar lahko vpliva na varnost.

• Pri uporabi stroja na prostem priporočamo uporabo zaščitnega stikala za okvarni tok.

• Poškodovane kable ali vtiče morate takoj zamenjati. Da se prepreči ogrožanje varnosti, sme zamenjavo izvesti le podjetje Mafell ali pooblaščeni servis MAFELL.
• Preprečite ostre pregibe kabla. Predvsem pri transportu in skladiščenju stroja ne smete ovijati kabla okoli stroja.

Prepovedana je uporaba:

• listov žage, ki so počeni ali imajo spremenjeno obliko.
• listov žage iz visoko legiranega hitroreznega jekla (HSS listi žage).
• topih listov žage zaradi prevelike obremenitve motorja.
• listov žage, ki niso primerni za število vrtljajev lista žage v praznem teku.

Napotki za uporabo osebne varovalne opreme:

• Pri delu vedno nosite zaščito za sluh.
• Pri delu vedno nosite zaščitno masko.
• Pri delu vedno nosite zaščitna očala

Napotki za obratovanje:

Postopek žaganja

Nevarnost

• Z rokami ne posegajte v območje žaganja in se ne dotikajte lista žage. Z drugo roko držite dodatni ročaj ali ohišje motorja. Če žago držite z obema rokama, ju list žage ne more poškodovati.
• Ne posegajte pod obdelovanec. Pod obdelovancem vas zaščitni pokrov ne more zaščititi pred listom žage.
• Globino reza prilagodite debelini obdelovanca. Viden mora biti za manj kot eno polno višino zoba pod obdelovancem.

• Obdelovanca za žaganje nikoli ne držite v rokah in ga ne podpirajte z nogami. Obdelovanec fiksirajte na stabilno držalo. Pomembno je, da obdelovanec dobro pritrdite, da kolikor je možno zmanjšate nevarnost telesnega stika, zatikanja lista žage ali izgubo kontrole.

• Pri delu, pri katerem lahko uporabljeno orodje zadene ob skrite električne vodnike ali lastni priključni vodnik, električno orodje držite za izolirane ročaje. Pri stiku z napetostno prevodnim vodnikom bodo tudi kovinski deli električnega orodja pod napetostjo, kar privede do električnega udara.

• Pri vzdolžnem rezanju vedno uporabljajte omejevalnik ali ravno robno vodilo. To izboljša natančnost rezanja in zmanjša možnost zatikanja lista žage.
• Vedno uporabljajte liste žage pravilne velikosti in s primerno izvrtino za pritrditev (npr. zvezdasto ali okroglo). Listi žage, ki niso primerni za montažne dele žage, ne krožijo pravilno in priveđejo do izgube kontrole.
• Nikoli ne uporabljajte poškodovanih ali napačnih podložk ali vijakov lista žage. Podložke in vijaki lista žage so zasnovani posebej za optimalno zmogljivost in obratovalno zanesljivost vaše žage.

Vzroki za udarec nazaj in ustrezni varnostni napotki

• Udarec nazaj je nenadna reakcija pri zagozdenju, zatikanju ali napačno usmerjenem listu žage, ki privede do tega, da se žaga nekontrolirano dvigne iz obdelovanca in zleti proti upravljalnemu osebju.
• Če se list žage zatakne ali zagozdi v zapirajoči se reži žage, se blokira in sila motorja jo udari proti upravljalnemu osebju.
• Če se list žage v rezu obrne ali narobe usmeri, se lahko zobci na zadnjem robu lista žage zataknejo v površino lesa, kar povzroči, da se list žage premakne iz rezalne reže in žaga odskoči proti upravljalnemu osebju.

Udarec nazaj je posledica napačne ali neustrezne uporabe žage. Prepreči se lahko s primernimi preventivnimi ukrepi, ki so opisani v nadaljevanju.

- Žago čvrsto držite z obema rokama in pri tem pazite, da roke držite v položaju, v katerem lahko zadržite silo morebitnega udarca nazaj. Vedno se držite stransko ob listu žage, vaše telo se ne sme nikoli nahajati v liniji z listom žage. Pri udarcu nazaj lahko krožna žaga skoči nazaj, vendar lahko upravljalno osebje s primernimi preventivnimi ukrepi obvlada silo udarca nazaj.

• Če se list žage zatakne ali pa prekinete delo, žago izklopite in jo držite pri miru v obdelovancu, dokler se list žage povsem na ustavi. Nikoli ne skušajte odstraniti žage iz obdelovanca ali pa je potegniti iz obdelovanca v smeri nazaj, dokler se list žage še premika, ker lahko sicer pride do udarca nazaj. Ugotovite in odpravite vzrok zatikanja lista žage.
• Če želite zagnati žago, ki je še zataknjena v obdelovancu, list žage centrirajte v reži žage in se prepričajte, da zobci žage niso zataknjeni v obdelovancu. Če se list žage zatakne, se lahko premakne iz obdelovanca in povzroči udarec nazaj, ko žago znova zaženete.
• Velike plošče podprite, da preprečite tveganje udarca nazaj zaradi zatakjenega lista žage. Velike plošče se lahko pod veliko lastno težo upogibajo. Plošče morajo biti na obeh straneh podprte, tako v bližini reže žage, kot tudi na robu.
• Ne uporabljajte topih ali poškodovanih listov žage. Listi žage s topimi ali napačno usmerjenimi zobci povzročijo zaradi preozke reže več trenja, zatikanje lista žage in udarec nazaj.
• Pred žaganjem pritegnite nastavitve globine in kota reza. Če se med žaganjem nastavitve spremenijo, se lahko list žage zatakne in pride do udarca nazaj.
• Še posebej bodite previdni pri žaganju v obstoječe stene ali druga slabo vidna območja. List žage se lahko pri prodiranju v zakrite objekte blokira in povzroči udarec nazaj.

Funkcija spodnjega zaščitnega pokrova

• Pred vsako uporabo preverite, ali spodnji zaščitni pokrov brezhibno zapira. Žage ne smete uporabiti, će spodnji zaščitni pokrov ni prosto gibljiv in se ne zapre takoj. Spodnjega zaščitnega pokrova nikoli ne zataknite ali privežite v odprtem položaju. Če žaga po nesreči pade na tla, se lahko spodnji zaščitni pokrov ukrivi. Zaščitni pokrov odprite s potezno ročico in se prepričajte, da se lahko prosto premika in se pri nobenem rezalnem kotu in globini ne dotika ne lista žage ne drugih delov.
• Preverite delovanje vzmeti za spodnji zaščitni pokrov. Če spodnji zaščitni pokrov in vzmet ne delujeta brezhibno, je treba pred uporabo izvesti servisiranje žage. Poškodovani deli, lepljive

obloge ali nabrani ostružki omejujejo nemoteno funkcijo spodnjega zaščitnega pokrova.

• Spodnji zaščitni pokrov ročno odprite le pri posebnih rezih, kot so "potopni in kotni rezi". Spodnji zaščitni pokrov odprite s potezno ročico in jo spustite, kakor hitro list žage prodre v obdelovanec. Pri vseh drugih delih z žago mora spodnji zaščitni pokrov delovati avtomatsko.
• Žage ne odlagajte na delovno mizo ali na tla, če spodnji zaščitni pokrov ne prekriva lista žage. Nezavarovan, iztekajoč list žage premika žago v nasprotni smeri rezanja in reže, kar mu stoji na poti. Pri tem upoštevajte čas iztekanja lista žage.

Napotki za servisiranje in vzdrževanje:

• Pomemben varnostni faktor predstavlja redno čiščenje stroja, predvsem priprav za nastavitev in vodil.
• Uporabljati smete le originalne MAFELL nadomestne dele in pribor. V nasprotnem primeru ugasne pravica do garancije in vsaka odgovornost proizvajalca.

4 Opremljanje / nastavitev

4.1 Omrežna priključitev

Pred prevzemom v obratovanje pazite na to, da se omrežna napetost ujema z obratovalno napetostjo, ki je navedena na tablici o zmogljivosti stroja.

4.2 Sesanje ostružkov

Pri vseh delih, pri katerih nastaja velika količina prahu, morate stroj priklopiti na eksterno sesalno napravo. Hitrost zraka mora znašati najmanj 20 m/s.

Notranji premer sesalnega nastavka 1 (sl. 1) znaša 35 mm.

4.3 Izbira lista žage

Za doseganje dobre kakovosti reza uporabite ostro orodje, ki ga lahko v odvisnoti od materiala in uporabe izberete iz sledečega seznama:

Rezanje mehkega in trdega lesa prečno in vzdolžno na smer vlaken:

- list krožne žage iz trde kovine (HM) ∅ 160 x 1,8 x 20 mm, 24 zob

Rezanje mehkega in trdega lesa specialno vzdolžno na smer vlaken:

- list krožne žage HM ∅ 160 x 1,8 x 20 mm, 16 zob

Rezanje mehkega in trdega lesa specialno prečno na smer vlaken:

• list krožne žage HM ∅ 160 x 1,8 x 20 mm, 32 zob
• list krožne žage HM ∅ 162 x 1,8 x 20 mm, 48 zob

Rezanje mehkega in trdega lesa specialno prečno na smer vlaken "fini rezi":

- list krožne žage HM ∅ 160 x 1,8 x 20 mm, 56 zob

Rezanje laminatnih plošč:

- list krožne žage HM ∅ 160 x 1,8 x 20 mm, 48 zob

Rezanje plošč iz vlaknatega cementa:

• list krožne žage HM ∅ 160 x 1,8 x 20 mm, 16 zob
• diamantni list žage ∅ 160 x 3,0 x 20 mm, 4 zobje

Pri vseh servisnih delih izvlecite omrežni vtič.

• Za odpiranje prekritja zaščitnega pokrova 23 (sl. 3) na stran, pritisnite gumb 2 (sl. 4) in blokirni vzvod 3 potegnite navzgor. Ko potegnete blokirni vzvod se gred žage avtomatsko blokira in pretični vzvod zapahne.
• S šestrobim izvijačem 4 (držalo sl. 2) popustite vijak prirobnice 5 (sl. 3) v nasprotni smeri urnega kazalca. Vijak in sprednjo natezno prirobnico 6 snemite.
• Zdaj lahko list žage odstranite v smeri naprej, tako da ga privzdignete.
• Na nateznih prirobnicah ne sme biti pritrjenih delov.
• Pri vstavljanju lista žage pazite na smer vrtenja.
• Nato nataknite natezno prirobnico, vstavite vijak prirobnice in ga pritegnite z obračanjem v smeri urnega kazalca.
• Zaprite prekritje zaščitnega pokrova. V ta namen zaprite pokrov in blokirni vzvod 3 (sl. 3) pritisnite navzdol.

5 Obratovanje

5.1 Prevzem v obratovanje

To Navodilo za obratovanje je treba predati vsem osebam, ki so pooblaščene za delo na stroju, pri čemer jih je treba posebej opozoriti na poglavje „Varnostni napotki“.

5.2 Vklop in izklop

- Vklop: najprej sprostite blokado vklopa, tako da pritisnete na blokirni vzvod 7 (sl. 4). Nato pri pritisnjenem blokirnem vzvodu premaknete pretični vzvod 8.

Ker gre za stikalo brez aretirnega mehanizma, stroj teče le tako dolgo, dokler držite ta pretični vzvod.

Vgrajena elektronika pri vklopu poskrbi za mirno pospešitev in pri obremenitvi regulira število vrtljajev na fiksno nastavljeno vrednost.

Poleg tega ta elektronika regulira motor pri preobremenitvi, tj. list žage se ustavi. V tem primeru izklopite stroj. Nato stroj znova vklopite in žagajte naprej z znižano potisno hitrostjo.

Segrevanje stroja vodi do hitrejšega izklopa zaradi preobremenitve.

T vrtljivim stikalom 9 (sl. 2) lahko število vrtljajev lista žage zvezno nastavite med 3600 in 6250 min ^-1 .

stopnja	število vrtljajev min ^-1
1 3600
2 4130
3 4660
4 5190
5	5720
6	6250

Skupine materiala

- PVC, pleksi, PA

- stopnja: 1 - 6

- trd les, mehek les, slojni les

- stopnja: 3 - 6

- prevlečeni materiali v ploščah

- stopnja: 4 - 6

- plošče iz vlaknatega cementa

- stopnja: 3 - 5

- Izklop: Za Izklop spustite pretični vzvod 8. Z vgrajeno avtomatsko zavoro se čas izteka lista žage omeji na pribl. 5 s. Blokada vklopa se avtomatsko ponovno aktivira in ročno krožno žago zavaruje pred nehotenim vklopom.

5.3 Nastavitev globine reza

Globino reza lahko nastavite med 0 in 57 mm, po korakih 1 mm.

V ta namen postopajte na sledeč način:

• Kazalec 10 (sl. 4) obrnite v zgornjo ali spodnjo pozicijo, odvisno od tega, ali želite delati z vodilom ali brez njega.
• Globino reza nastavite z globinskim omejevalniko 11 po lestvici. Omejevalnik ima zaskočne zareze po 1 mm.
• Za nastavitev vmesnih mer lahko s šestrobim izvijačem 4 (držalo sl. 2) obrnete cilindrski vijak 12 (sl. 4). En obrat ustreza spremembi globine reza 1mm.

Globino reza vedno nastavite pribl. 2 do 5 mm več, kot je debelina materiala, ki se reže.

5.4 Nastavitev za poševne reze

Sklop za žaganje se lahko za poševne reze nastavi na vsak poljuben kot od 0° do 45°.

• Popustite krilati vijak 13 (sl. 4).
- V skladu z lestvico na vrtljivem segmentu nastavite kot.
• Nato pritegnite krilati vijak 13.

Dodatno se lahko stroj zasuka na -1° oz. 48°.

• Za zasuk na -1° povlecite drsnik 14 (sl. 4) v smeri puščice nazaj in ga trdno držite.
• Stroj zasukajte na -1°.
• Za zasuk stroja na 48° pritisnite omejevalnik 15 (sl. 3) navzdol.
• Stroj zasukajte na 48°.

- 45° in 0°- omejevalnik se po prevozu avtomatsko resetirata.

5.5 Potopni rezi

Nevarnost

Nevarnost udarca nazaj pri potopnih rezih! Pred potopom prislonite stroj z zadnjim robom osnovne plošče na omejevalnik, ki je pritrjen na obdelovanec. Pri uporabi vodila (poseben pribor) morate omejevalnik, ki je del posebnega pribora, pritrditi na vodilo. Pri potopu stroj čvrsto držite za ročaj in ga rahlo potikajte naprej!

- Oznake 16 (sl. 1) na spodnjem zaščitnem pokrovu in na drsniku služijo kot orientacije za območje rezanja popolnoma potopljenega lista žage pri uporabi vodila (poseben pribor).

5.6 Žaganje po zarisu

Osnovna plošča poseduje naknadno voden kazalec zarisa 17 (sl. 1), tako za raven rez kot tudi za poševne reze. Ta rob ustreza notranji strani lista žage.

• Obdelovanec zavarujte pred premikom in podloge obdelovanca razporedite tako, da list žage prosto teče pod obdelovancem.
• Stroj čvrsto držite za ročaje in ga s sprednjim delom osnovne plošče namestite na obdelovanec.
• Vklopite potopno žago (glejte poglavje 5.2). Potopite do nastavljene globine reza in stroj enakomerno potiskajte v smer rezanja.
• Po končanem rezanju, žago takoj izklopite, tako da spustite pretični vzvod 8 (sl. 4). Sklop za žaganje zasukajte nazaj v zgornji blokiran položaj.

5.7 Žaganje z vzporednim omejevalnikom

Vzporedni omejevalnik 18 (sl. 1) služi za žaganje vzporedno z že obstoječim robom. Pri tem se lahko omejevalnik namesti na stroj tako desno kot tudi levo. Pri tem znaša območje rezanja na desni strani pribl. 140 mm in na levi strani pribl. 295 mm.

- Rezalno širino lahko po prestavitvi krilatih vijakov 19 sl.(2) nastavite, tako da ustrezno premaknete omejevalnik, nato pa krilate vijake ponovno pritegnete.

Poleg tega se lahko vzporedni omejevalnik z enostavnim obratom (vodilna ploskev za rob obdelovanca kaže navzgor) uporabi tudi kot dvojna opora za boljše vodenje potopne žage. Zdaj lahko stroj vodite vzdolž letve, ki je pritrjena na obdelovanec.

5.8 Predzarez z vodilom (poseben pribor)

Da preprečite iztrganje površine, postopajte na sledeč način:

• Pritrdite vodilo na obdelovanec.
• Zaskočko 20 (sl. 2) zasukajte v smeri urnega kazalca do omejevalnika. Globina predreza je tako nastavljena na pribl. 3 mm.
  • Stroj namestite z vodilnim utorom na vodilo.
• Nastavite globino reza - upoštevajte debelino vodila (glejte poglavje 5.3).
• Zarežite ploščo. Zaskočko 20 (sl. 2) zasukajte v nasprotni smeri urnega kazalca do omejevalnika.
• Potopite žago na prednastavljeno globino reza in prežagajte celotno debelino plošče.

5.9 Delo z diamantnim listom žage na ploščah iz vlaknatega cementa (poseben pribor)

V ta namen postopajte na sledeč način:

Diamantni list žage smo razvili za plošče iz vlaknatega cementa. Diamantni zobje so bolj občutljivi kot zobje HM – lista žage. Zato delajte z vodilom.

5.10 Delo z vodili

- Za natančno vodenje z obema vrtljivima stikaloma 21 (sl. 2 in 4) nastavite zračnost vodila.

S potopno žago lahko uporabite vodila, ki so dobavljiva kot poseben pribor.

Poleg tega lahko uporabite tudi nekatera izmed drugih na trgu dobavljivih vodil.

- V ta namen popustite vijake in odstranite vložek 24 (sl. 2).

5.11 Delo s pozicijskim kazalnikom MT-PA

Piktograme glejte na strani 4.

6 Servisiranje in vzdrževanje

Nevarnost

Pri vseh servisnih delih izvlecite omrežni vtič.

MAFELL stroji so zasnovani za obratovanje z malo vzdrževanja.

Vstavljeni kroglični ležaji so namazani za celotno življenjsko dobo. Po daljšem času obratovanja priporočamo, da stroj oddate v pregled pooblaščenem MAFELL servisu.

Za vsa mazalna mesta uporabite le naše specialno mazivo, naroč. št. 049040 (1 kg doza).

6.1 Skladiščenje

Če stroja ne boste uporabljali dlje časa, ga skrbno očistite. Napršite gole kovinske dele s sredstvom proti rji.

7 Odprava motenj

Nevarnost

Ugotavljanje vzrokov in odprava obstoječih motenj vedno zahteva veliko pozornost in previdnost. Najprej izvlecite omrežni vtič!

V nadaljevanju so navedene najpogostejše motnje in njihovi vzroki. V primeru drugih motenj se obrnite na svojega prodajalca ali pa direktno na servisno službo MAFELL.

Motnja	Vzrok	Odprava
Stroja ni možno vklopiti	Omrežne napetosti ni na voljo ali je na voljo le nizka omrežna napetost	Napajanje naj preveri električar
	Omrežna varovalka v okvari	Varovalko naj zamenja električar
	Grafitne krtače obrabljene	Stroj odnesite v MAFELL servisno delavnico
Stroj se med rezanjem ustavi	Izpad omrežja	Omrežne predvarovalke naj preveri električar
	Preobremenitev stroja	Zmanjšajte potisno hitrost ali pustite, da se stroj ohladi
	Grafitne krtače obrabljene	Stroj odnesite v MAFELL servisno delavnico
List žage se zatika pri pomiku stroja naprej	Prevelik pomik	Znižajte potisno hitrost
	Top list žage	Takoj spustite stikalo. Stroj odstranite iz obdelovanca in zamenjajte list žage
	Napetost v obdelovancu	Povečana previdnost pri žaganju, tveganje povratnega udarca se poveča.
	Slabo vodenje stroja (npr. s prostoročnim vodenjem)	Uporabite vzporedni omejevalnik
	Neravna površina obdelovanca	Naravnajte površino
Žagin list vibrira v obdelovancu	Žagin list ni pravilno naravnan	Zategnite žagin list
	Obdelovanec ni pritrjen Obdelovanec	pritrdite z vpenjali
Žagin list se ustavi - motor se še naprej vrti	Žagin list ni pravilno pritrjen	Zategnite žagin list
Ožgana mesta na rezalnih mestih	Za delovni postopek neprimeren ali top list žage	Zamenjajte list žage
Zamašen izmet ostružkov	Preveč vlažen les	Očistite izmet ostružkov
	Dolgo rezanje brez sesanje	Stroj priklopite na eksterno sesalno napravo, npr. mali odpraševalnik

8 Poseben pribor

- list žage - HM ∅ 160 x 1,8 x 20, 16 zob (vzdolžni rez) naroč. št. 092539

- list žage - HM ∅ 160 x 1,8 x 20, 24 zob (vzdolžni in prečni rez) naroč. št. 092533

- list žage - HM ∅ 160 x 1,8 x 20, 32 zob (vzdolžni in prečni rez) naroč. št. 092552

- list žage - HM ∅ 160 x 1,8 x 20, 56 zob (prečni rez) naroč. št. 092553

- list žage - HM ∅ 162 x 1,8 x 20, 48 zob (prečni rez) naroč. št. 092584

- list žage - HM ø 160 x 1,8 x 20, 48 zob FZ/TR za žaganje Trespa (vezanih naroč. št. 092569 plošč)

- list žage - DIA ø 160 x 3,0 x 20, 4 zobje naroč. št. 092474

- vodilo F 80, dolžina 800 mm naroč. št. 204380

- vodilo F 110, dolžina 1100 mm naroč. št. 204381

- vodilo F 160, dolžina 1600 mm naroč. št. 204365

- vodilo F 210, dolžina 2100 mm naroč. št. 204382

- vodilo F 310, dolžina 3100 mm naroč. št. 204383

- kotni omejevalnik F-WA naroč. št. 205357

- pribor za vodilo:

- primež F-SZ180MM (2 kosa) naroč. št. 207770

– povezovalni kos F-VS naroč. št. 204363

- komplet torbe za vodilo F80/160 s kotnim omejevalnikom vsebuje: F80 + F160 naroč. št. 204749 + povezovalni kos + kotni omejevalnik + 2 primeža + torbo za vodilo

- komplet torbe za vodilo F160/160 vsebuje: 2 x F160 + povezovalni kos + 2 naroč. št. 204805 primeža + torbo za vodilo

- blokirnik udarca nazaj F-RS naroč. št. 202867

- pozicijski kazalnik MT-PA naroč. št. 205398

- Vzporedni omejevalnik, kpl. naroč. št. 203214

- Sesalno-vpenjalni sistem Aerofix F-AF 1 vsebuje: 1,3 m tirnico, adapter za naroč. št. 204770 zgoraj in spodaj, fleksibilna cev

- Fleksibilna cev FXS-L, dolžina 3,2 m naroč. št. 205276

- Torba za vodilno tirnico F 160 naroč. št. 204626

- Končni pokrovi zap. F-EK naroč. št. 205400

- Oprijemni profil zap. F-HP 6.8M naroč. št. 204376

- Zaščita pred pretrgom zaradi ostružkov zap. F-SS 3,4M naroč. št. 204375

- spodnji prijemalni omejevalnik MF-UA naroč. št. 206073

- Vreča za ostružke naroč. št. 206921

9 Eksplozijski pogled in seznam nadomestnih delov

Ustrezne informacije glede nadomestnih delov najdete na naši spletni strani: www.mafell.com

Obsah
