MT 55 cc - Scie Mafell - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil MT 55 cc Mafell au format PDF.
| Type de produit | Scie circulaire plongeante |
| Marque | Mafell |
| Modèle | MT 55 cc |
| Catégorie | Scie |
| Dimensions (l x L x h) | 228 x 365 x 220 mm |
| Poids | 4,5 kg (sans câble ni guide parallèle) |
| Alimentation | 230 V ~ 50 Hz (autres tensions disponibles : 110 V, 120 V) |
| Puissance absorbée | 1400 W |
| Courant nominal | 7,0 A (230 V), 13,5 A (110/120 V) |
| Vitesse à vide | 3600 - 6250 min⁻¹ (6 niveaux) |
| Profondeur de coupe max | 57 mm |
| Inclinaison | -1° à 48° (0°-45° sans dépassement) |
| Diamètre de lame | 162 mm (max), 149 mm (min) |
| Alésage de lame | 20 mm |
| Diamètre de manchon d'aspiration | 35 mm |
| Niveau de pression acoustique | 94 dB(A) |
| Niveau de puissance acoustique | 102 dB(A) |
| Vibration main-bras | < 2,5 m/s² |
| Classe de protection | II |
| Équipement standard | Lame carbure ∅162 mm 48 dents, guide parallèle, mallette de transport, outil de service, indicateur de position MT-PA (selon version) |
| Fonctions principales | Variateur électronique de vitesse, frein automatique, réglage progressif de profondeur (pas de 1 mm), coupes en plongée, coupes inclinées, indicateur de tracé, compatible rails de guidage |
| Entretien et nettoyage | Nettoyage régulier des dispositifs de réglage et guidages ; utiliser des pièces d'origine MAFELL ; stockage en environnement sec après nettoyage |
| Sécurité | Capot protecteur inférieur à ressort, blocage d'enclenchement, levier de verrouillage, frein de lame, dispositif antirebond (accessoire) |
| Pièces détachées et réparabilité | Lames de rechange (carbure et diamant), rails de guidage de 800 à 3100 mm, butée d'équerre, serre-joints, flexible d'aspiration, etc. Service après-vente agréé MAFELL |
| Informations générales | Conforme CE ; marquage CE ; ne pas jeter aux ordures ménagères (DEEE) ; lire le manuel d'utilisation avant usage |
FOIRE AUX QUESTIONS - MT 55 cc Mafell
Questions des utilisateurs sur MT 55 cc Mafell
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Scie au format PDF gratuitement ! Retrouvez votre notice MT 55 cc - Mafell et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil MT 55 cc de la marque Mafell.
MODE D'EMPLOI MT 55 cc Mafell
Veuillez lire toutes les consignes de sécurité et instructions. Tout non-respect des consignes de sécurité et instructions risque d’être à l’origine de décharges électriques, d’incendies et/ou de blessures graves. Conservez toutes les consignes et instructions pour pouvoir les relire à tout moment.
F - Déclaration ce de conformité
Nous déclarons par la présente que la machine MT 55 cc est conforme aux directives CE applicables comme suit. Lors de la construction, les règlements suivants ont été utilisés. Plénipotentiaires pour l'assemblage des documentations techniques : Mafell AG
1 Explication des pictogrammes....31 2 Données caractéristiques....31 2.1 Identification du constructeur.... 31 2.2 Identification de la machine....31 2.3 Caractéristiques techniques 32 2.4 Émissions 32 2.5 Équipement standard 32 2.6 Dispositifs de sécurité 33 2.7 Utilisation conforme....33 2.8 Autres risques 33 3 Consignes de sécurité....33 4 Équipement / Réglage 36 4.1 Raccordement au réseau 36 4.2 Aspiration des copeaux 36 4.3 Choix de la lame....36 4.4 Changement de lame 36 5 Fonctionnement....37 5.1 Mise en service 37 5.2 Marche / arrêt 37 5.3 Réglage de la profondeur de coupe 37 5.4 Réglage pour coupes inclinées 37 5.5 Coupes en plongée 38 5.6 Sciage d'après tracé....38 5.7 Sciage avec le guide parallèle....38 5.8 Entaille préalable avec rail de guidage (accessoire spécial)....38 5.9 Travail avec la lame de scie diamantée dans des panneaux en fibro-ciment (accessoire spécial)....39 5.10 Travail avec les rails de guidage 39 5.11 Travail avec l'indicateur de position MT-PA 39 6 Entretien et maintenance 39 6.1 Stockage 39 7 Dérangements....40 8 Accessoires supplémentaires....41 9 Schéma éclaté et liste de pièces de rechange....42

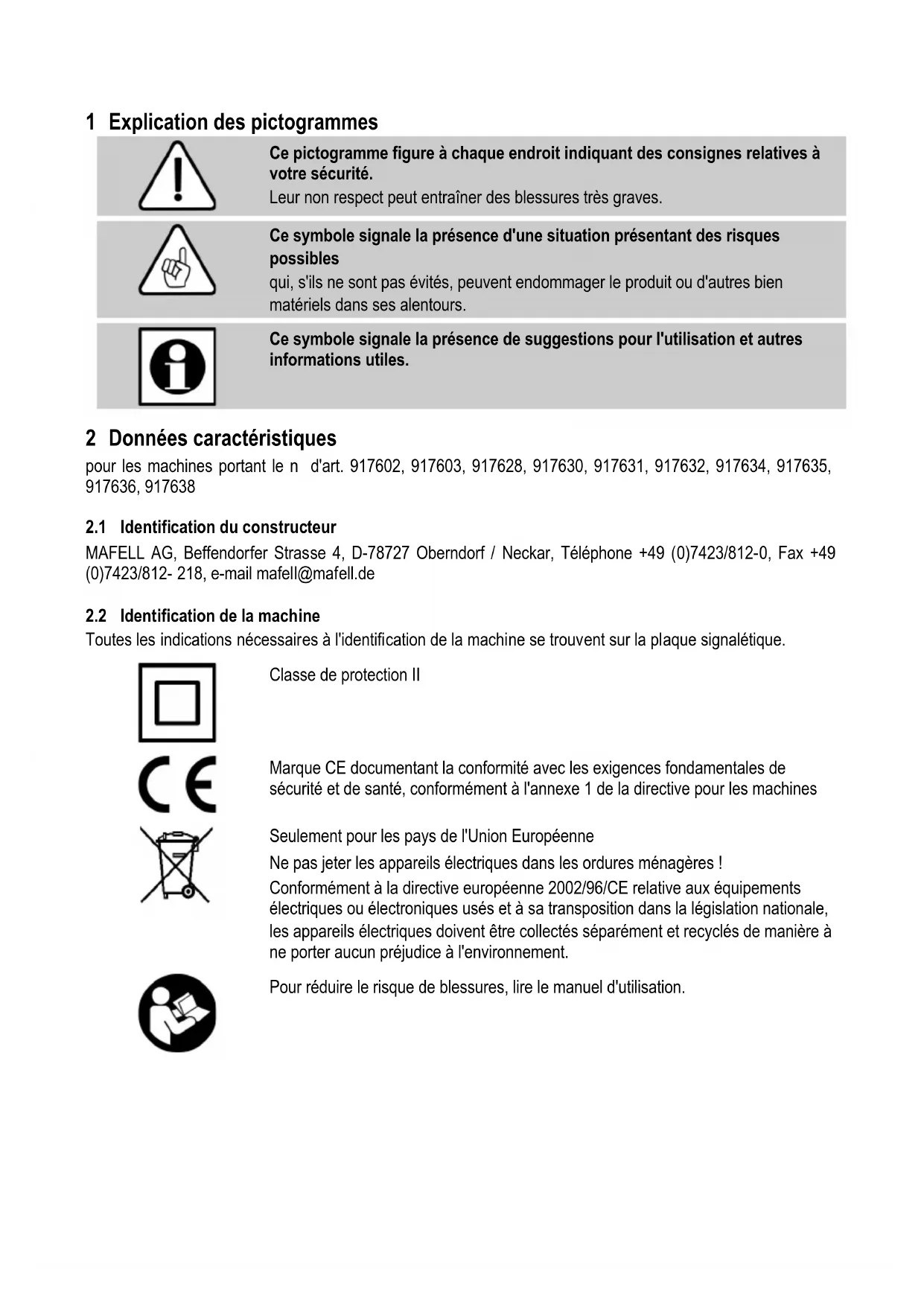

1 Explication des pictogrammes
Ce pictogramme figure à chaque endroit indiquant des consignes relatives à votre sécurité.
Leur non-respect peut entraîner des blessures très graves.
Ce symbole signale la présence d'une situation présentant des risques possibles.
qui, s'ils ne sont pas évités, peuvent endommager le produit ou d'autres biens matériels dans ses alentours.
Ce symbole signale la présence de suggestions pour l'utilisation et autres informations utiles.
2 Données caractéristiques
pour les machines portant le n° d'art. 917602, 917603, 917628, 917630, 917631, 917632, 917634, 917635, 917636, 917638
2.1 Identification du constructeur
MAFELL AG, Beffendorfer Strasse 4, D-78727 Oberndorf / Neckar, Téléphone +49 (0)7423/812-0, Fax +49 (0)7423/812-218, e-mail mafell@mafell.de
2.2 Identification de la machine
Toutes les indications nécessaires à l'identification de la machine se trouvent sur la plaque signalétique.
Classe de protection II
Marque CE documentant la conformité avec les exigences fondamentales de sécurité et de santé, conformément à l'annexe 1 de la directive pour les machines
Seulement pour les pays de l'Union Européenne
Ne pas jeter les appareils électriques dans les ordures ménagères !
Conformément à la directive européenne 2002/96/CE relative aux équipements électriques ou électroniques usés et à sa transposition dans la législation nationale, les appareils électriques doivent être collectés séparément et recyclés de manière à ne porter aucun préjudice à l'environnement.
Pour réduire le risque de blessures, lire le manuel d'utilisation.
2.3 Caractéristiques techniques
| Tension de service | 230 V AC | 110 V AC | 120 V AC |
| Fréquence de réseau | 50 Hz | 50 Hz | 60 Hz |
| Puissance consommée en fonctionnement continu | 1400 W | 1400 W | 1400 W |
| Consommation électrique en fonctionnement continu | 7,0 A | 13,5 A | 13,5 A |
| Vitesse en marche à vide | 3600 - 6250 min ^-1 | ||
| Profondeur de coupe | 57 mm | ||
| Groupe de sciage inclinable | -1°/ 0° - 48° | ||
| Diamètre maxi/mini de la lame de scie | 162/149 mm | ||
| Épaisseur du corps de base de la lame descie | 1,2 mm | ||
| Largeur de coupe de l'outil | 1,8 mm | ||
| Alésage de fixation de la lame | 20 mm | ||
| Diamètre du manchon d'aspiration | 35 mm | ||
| Poids sans câble réseau, sans guide parallèle | 4,5 kg | ||
| Dimensions (l x L x h) | 228 x 365 x 220 mm | ||
2.4 Émissions
Les émissions sonores indiquées ont été mesurées conformément à EN 62841-1 et EN 62841-2-5 et peuvent être utilisées pour comparer avec un autre outil électrique et faire une évaluation préliminaire de l'exposition.
Danger
Pendant l'utilisation réelle de l'outil électrique, il est possible que les émissions sonores diffèrent par rapport aux valeurs indiquées, ceci dépendant de la manière dont l'outil électrique est utilisé et, en particulier, du type de pièce à usiner.
Par conséquent, toujours porter une protection auditive, même lorsque l'outil électrique fonctionne sans charge !
2.4.1 Niveau sonore
Les niveaux d'émission sonores tels que définis par EN 62841-1 et EN 62841-2-5 s'élèvent à :
Niveau de pression acoustique L _PA = 94 dB (A)
Niveau de puissance acoustique L_WA = 102 dB (A)
Incertitude K _WA = 3 dB (A)
La mesure d'émission sonore a été effectuée avec la lame de scie livrée en version standard.
2.4.2 Vibration
La vibration typique main-bras, déterminée selon EN 62841, est inférieure à 2,5 m/s².
2.5 Équipement standard
Scie circulaire portative MT 55 cc complète avec :
1 lame de scie circulaire au carbure ∅ 162 mm, 48 dents 1 guide parallèle (pas pour les versions MidiMAX) 1 outil de service dans la fixation attachée à la machine 1 mallette de transport
1 notice d'emploi 1 livret « Consignes de sécurité » 1 indicateur de position MT-PA pour réf. 917603, 917631, 917635, 917637, 917658
Danger
Ces dispositifs étant nécessaires au fonctionnement fiable de la machine, il est interdit de les retirer ou de les pontre.
Avant le fonctionnement, vérifier si les dispositifs de sécurité fonctionnent et s'ils sont éventuellement endommagés. Ne pas utiliser la machine avec des dispositifs de sécurité absents ou inefficaces.
La machine est équipée des dispositifs de sécurité suivants :
- Capot protecteur
- Socle large
- Poignées
- Dispositif de commande et frein
- Tubulure d'aspiration
2.7 Utilisation conforme
La scie circulaire plongeante est exclusivement destinée à la coupe longitudinale et transversale de bois massifs.
Les panneaux dérivés du bois tels que les panneaux de particules, les panneaux lattés et les panneaux MDF peuvent être également usinés.
Le sciage de matériaux isolants en fibres de bois s'avère également possible.
N'utiliser que des lames de scie homologuées par MAHSELL selon EN 847-1, dans la plage de ø indiquée.
En liaison avec la lame de scie diamantée, il est également possible de couper des panneaux en fibrociment.
Toute autre utilisation que celle précédemment décrite sera qualifiée de non conforme. La responsabilité du fabricant ne pourra pas être mise en cause en cas de dommages résultant d'une utilisation non conforme.
Pour utiliser la machine de façon conforme, respecter les conditions de fonctionnement, maintenance et entretien dictées par Mafell.
Danger
Même dans le cadre de l'utilisation conforme et du respect des consignes de sécurité, certains risques résiduels émanent de l'utilisation et peuvent être à l'origine de problèmes de santé.
- Contact lors du sciage, de la partie de lame se trouvant sous la pièce à travailler.
- Contact de pièces en rotation sur le côté : lame de scie, flasque de serrage, vis de flasque.
- Contrecoup de la machine lors du coincement dans la pièce à travailler.
- Rupture et éjection de la lame de scie ou de morceaux de la lame de scie.
- Contact avec les parties sous tension lors de l'ouverture du boîtier, si la fiche n'a pas été débranchée.
- Lésion de l'ouïe lors de travail long et continu sans protection acoustique.
- Émission de sciures de bois nuisant à la santé lors d'un travail long et continu sans aspiration.
Danger
Toujours respecter les consignes de sécurité ainsi que les règlements de sécurité en vigueur dans le pays respectif de l'utilisateur !
Lisez également les consignes de sécurité dans le livret « Consignes de sécurité » ci-joint.
Instructions générales :
- Il est interdit à des enfants ou à des adolescents de se servir de la machine. Exception faite des
adolescents en cours de formation et sous la surveillance d'un spécialiste compétent.
- Ne jamais travailler sans les dispositifs de protection consignés pour les opérations correspondantes à effectuer et ne rien modifier sur la machine qui puisse mettre la sécurité en cause.
- Lors de l'utilisation de la machine en plein air, il est recommandé de l'équiper d'un interrupteur de protection contre les courants de court-circuit.
- Les câbles ou les fiches détériorés doivent être remplacés sans retard. Afin de ne pas menacer la sécurité, le remplacement ne doit être fait que par MAFELL ou un atelier de service après-vente autorisé par MAFELL.
- Éviter de plier le câble. En particulier, ne pas enrouler le câble autour de la machine pendant le transport et le stockage de la machine.
Interdiction d'utiliser :
- Des lames de scie fissurées ou des lames de scie déformées.
- Des lames de scie en acier rapide fortement allié (HSS).
- Des lames de scie émoussées, occasionnant une surcharge du moteur.
- Des lames de scie pas appropriées à la vitesse de rotation à vide.
Instructions pour l'utilisation d'équipement de protection personnelle :
- Toujours porter un protège-oreilles en travaillant.
- Toujours porter un masque de protection contre la poussière en travaillant.
- Toujours porter des lunettes de protection pour effectuer tous les travaux.
Danger
- Ne mettre les mains ni dans la zone de sciage, ni sur la lame de scie. Retenir de l'autre main la poignée supplémentaire ou le carter du moteur.
Si les deux mains retiennent la scie, elles ne risquent pas d'être blessées par la lame de scie.
- Ne pas mettre les mains sous la pièce à travailler. Le capot protecteur n'offre aucune protection contre la lame de scie en-dessous de la pièce à travailler.
- Adapter la profondeur de coupe à l'épaisseur de la pièce à travailler. Sous la pièce, on devrait voir moins que la hauteur complète d'une dent.
- Ne jamais retenir la pièce à travailler d'une main ou d'une jambe. Bloquer la pièce à travailler sur un appui stable. Il est important de bien fixer la pièce, afin de minimiser le risque de contact avec le corps, le coinçement de la lame de scie ou la perte de contrôle.
- Tenir l'appareil électrique au niveau des plans de prise isolés de l'appareil, en effectuant des travaux au cours desquels l'outil utilisé risque de rencontrer des câbles électriques dissimulés ou bien même son propre câble. Tout contact avec un câble sous tension met également les pièces métalliques de l'outil électrique sous tension et provoque une décharge électrique.
- Toujours utiliser une butée ou un guidage de bord droit pour la coupe longitudinale. Ceci améliore la précision de la coupe et réduit la possibilité de coïncement de la lame de scie.
- Toujours utiliser des lames de scie ayant la dimension correcte et l'alésage de fixation approprié (par ex. en forme d'étoile ou rond). Des lames de scie non adaptées aux pièces montées sur la scie tournent de façon irrégulière et sont à l'origine d'une perte de contrôle.
- Ne jamais utiliser de rondelles ou de vis de lames de scies endommagées ou incorrectes. Les rondelles et vis de lames de scie sont construites spécialement pour la scie utilisée, afin d'en assurer la performance et la sécurité de fonctionnement optimales.
Rebond - causes et consignes de sécurité correspondantes
- Un rebond est une réaction brusque résultant du coïncement ou d'un ajustage incorrect de la lame de scie, qui provoque un relèvement incontrôlé de la
scie, à la suite duquel la scie ressort du matériau en direction de l'opérateur.
- Si la lame de scie se coince dans l'interstice de coupe qui se ferme, elle se bloque et la force motrice fait rebondir la scie en arrière, en direction de l'opérateur.
- Si la lame de scie est retournée ou mal orientée dans la fente de coupe, les dents du bord arrière de la lame de scie risquent de rester accrochées à la surface du bois, entraînant ainsi l'extraction de la lame de scie hors de l'interstice de coupe et le rebond de la scie en direction de l'opérateur.
Un rebond est la conséquence d'une utilisation incorrecte ou erronée de la scie. Il peut être évité grâce aux mesures de précaution appropriées, ci-après décrites.
- Retenir fermement la scie des deux mains et positionner les bras de manière à ce qu'ils puissent intercepter les forces dues au rebond. Toujours se tenir sur le côté de la lame de scie et ne jamais se placer sur la même ligne que la lame de scie. En cas de rebond, la scie circulaire peut revenir en arrière mais, en prenant des mesures de précaution appropriées, l'opérateur peut cependant arriver à maîtriser les forces de rebond.
- Si la lame de scie est coincée ou bien si le travail est interrompu, arrêter la scie et la retenir calmement dans le matériau, jusqu'à ce que la lame de scie s'immobilise. Ne jamais essayer de la dégager ou de la tirer en arrière hors de la pièce, tant que la lame de scie est en mouvement, sinon un rebond se produit. Déterminer la cause du coincement de la lame de scie et y remédier.
- Pour faire redémarrer une scie bloquée dans une pièce, centrer la lame de scie dans l'interstice de coupe et vérifier que les dents de la scie ne restent pas accrochées dans la pièce à travailler. Si la lame de scie se coince, elle peut ressortir du matériau ou provoquer un rebond, si elle est remise en marche.
- Étayer les grands panneaux pour éviter le risque de contrecoup dû au coïncement d'une lame de scie. Entraînés par leur poids propre, des grands panneaux risquent de fléchir. Les panneaux doivent
être étayés des deux côtés et ce, aussi bien à proximité de l'interstice de sciage que du bord.
- Ne pas utiliser de lames de scie émoussées ou endommagées. Des lames de scie, dont les dents sont émoussées ou mal orientées, provoquent une friction accrue, due à un interstice de coupe trop étroit, le blocage de la lame de scie et un rebond.
- Définir avant le sciage les réglages de la profondeur et de l'angle de coupe. Si les réglages varient pendant le sciage, la lame de scie risque de rester coincée et de provoquer un rebond.
- Faire preuve d'une vigilance à toute épreuve en sciant dans des murs présents ou dans d'autres zones non visibles. En pénétrant dans des objets masqués, la lame de scie risque de se bloquer et de provoquer un rebond.
Fonction du capot protecteur inférieur
- Vérifier avant chaque utilisation si le capot protecteur inférieur ferme bien. Ne pas utiliser la scie, si le capot inférieur manque de mobilité et ne se ferme pas immédiatement. Ne jamais coincer ou attacher le capot protecteur inférieur en position ouverte. Si la scie tombe par inadvertance, le capot protecteur inférieur risque de se voiler. Ouvrir le capot protecteur à l'aide du levier de rappel et s'assurer qu'il se déplace librement et qu'il n'entre en contact ni avec la lame de scie, ni avec d'autres pièces dans n'importe quel angle et quelle profondeur de coupe.
- Vérifier le fonctionnement des ressorts du capot protecteur inférieur. Faire réparer la scie avant l'utilisation, si le capot protecteur inférieur et les ressorts ne fonctionnent pas correctement. Des pièces endommagées, des dépôts collants ou des amas de copeaux ralentissent le travail du capot protecteur inférieur.
- N'ouvrir le capot protecteur inférieur à la main que pour des coupes spéciales en plongée ou en équerre. Ouvrir le capot protecteur inférieur avec le levier de rappel et le relâcher dès que la lame de scie pénètre dans la pièce à travailler. Pour tous les autres travaux de sciage, le capot protecteur devrait fonctionner automatiquement.
- Ne pas poser la scie sur un établi ou sur le sol sans que la lame de scie ne soit protégée par le capot protecteur inférieur. Une lame de scie non protégée en postfonctionnement déplace la scie.
dans le sens inverse de la coupe et scie tout ce qu'elle rencontre en chemin. Respecter par conséquent la durée de postfonctionnement de la lame de scie.
Instructions pour entretien et maintenance :
- Le nettoyage régulier de la machine et surtout des dispositifs de réglage et des guidages constitue un facteur de sécurité important.
- N'utiliser que des pièces détachées et des accessoires d'origine MAFELL. À défaut de quoi la garantie du constructeur n'est pas assurée et sa responsabilité est dégagée.
4.1 Raccordement au réseau
Avant la mise en marche, vérifier que la tension du réseau correspond bien à la tension indiquée sur la plaque signalétique de la machine.
4.2 Aspiration des copeaux
Raccorder la machine à un dispositif d'aspiration externe approprié avant d'effectuer des travaux avec un fort dégagement de poussière. La vitesse de l'air doit être d'au moins 20 m/s.
Le manchon d'aspiration 1 (ill. 1) a un diamètre intérieur de 35 mm.
4.3 Choix de la lame
Pour obtenir une bonne qualité de coupe, utiliser un outil affûté et choisir une lame dans le tableau suivant, en fonction du matériau et de l'application :
Coupes longitudinale et transversale par rapport au sens des fibres du bois tendre ou dur :
- Lame de scie circulaire en carbure ∅ 160 x 1,8 x 20 mm, 24 dents
Coupe de bois tendre et dur, en particulier dans le sens longitudinal par rapport au sens des fibres :
- Lame de scie circulaire en carbure ∅ 160 x 1,8 x 20 mm, 16 dents
Coupe de bois tendre ou dur, en particulier dans le sens transversal par rapport au sens des fibres :
- Lame de scie circulaire en carbure ∅ 160 x 1,8 x 20 mm, 32 dents
- Lame de scie circulaire en carbure ∅ 162 x 1,8 x 20 mm, 48 dents
Coupes « de précision » de bois tendre ou dur, en particulier dans le sens transversal par rapport au sens des fibres :
- Lame de scie circulaire en carbure ∅ 160 x 1,8 x 20 mm, 56 dents
Coupe de panneaux stratifiés :
- Lame de scie circulaire en carbure ∅ 160 x 1,8 x 20 mm, 48 dents
Coupe de matériaux isolants en fibres de bois :
- Lame de scie circulaire en carbure ∅ 160 x 1,8 x 20 mm, 32 dents
Coupe de plastiques (polystyrène) :
- Lame de scie circulaire en carbure ∅ 160 x 1,8 x 20 mm, 16 dents
Coupe de panneaux en fibro-ciment :
- Lame de scie circulaire en diamant ∅ 160 x 3,0 x 20 mm, 4 dents
Danger
Débrancher la fiche de secteur avant d'effectuer des travaux de maintenance.
- Pour ouvrir latéralement le couvercle du capot protecteur 23 (ill. 3), actionner le poussoir 2 (ill. 4) et tirer le levier de blocage 3 vers le haut. Le fait de tirer le levier de blocage bloque automatiquement l'arbre de scie et verrouille le levier d'interrupteur.
- À l'aide du tournevis à six pans 4 (support ill. 2) desserrer la vis de bride 5 (ill. 3) dans le sens inverse des aiguilles d'une montre. Retirer la vis, ainsi que la bride de serrage avant 6.
- La lame de scie peut être maintenant retirée vers l'avant.
- Les flasques de serrage doivent être exempts de particules adhérentes.
- Lors de la mise en place de la lame de scie, faire attention au sens de rotation.
- Remettre le flasque de serrage en place, introduire la vis de flasque et la serrer en la tournant dans le sens des aiguilles d'une montre.
- Fermer le couvercle du capot protecteur en fermant le couvercle et en pressant le levier de blocage 3 (ill. 3) vers le bas.
5.1 Mise en service
La présente notice d'emploi doit être portée à la connaissance du personnel chargé de travailler avec la machine, une attention particulière devant être accordée au chapitre « consignes de sécurité ».
5.2 Marche / arrêt
- Mise en route : Déverrouiller tout d'abord le blocage d'enclenchement en faisant tourner le levier de blocage 7 (ill. 4). Actionner ensuite le levier d'interrupteur 8, tout en maintenant le levier de blocage appuyé.
Vu qu'il s'agit d'un interrupteur sans blocage, la machine continue de fonctionner tant que ce levier d'interrupteur est pressé.
Le système électronique intégré assure une accélération sans à-coup lors de l'enclenchement et règle la vitesse sur la valeur fixement réglée en cas de charge.
Ce système électronique décélère en outre le moteur en cas de surcharge ; autrement dit, la lame de scie s'immobilise. Arrêter alors la machine. Remettre ensuite la machine en marche et continuer de scier avec une vitesse d'avance réduite.
Un échauffement de la machine entraîne une coupure par surcharge plus rapide.
La roue de réglage 9 (ill. 2) permet de régler progressivement la vitesse de la lame de scie entre 3600 et 6250 min^-1.
| Niveau Vitesse en min | -1 |
| 1 3600 | |
| 2 4130 | |
| 3 | 4660 |
| 4 | 5190 |
| 5 5720 | |
| 6 6250 |
Groupes de matériaux
- PVC, Plexi, PA
- Niveau : 1 - 6
- Bois dur, bois doux, bois stratifié
- Niveau : 3 - 6
- Panneaux dérivés du bois, revêtus
- Niveau : 4 - 6
- Panneaux en fibro-ciment
- Niveau : 3 - 5
- Arrêt : Relâcher le levier d'interrupteur 8 pour arrêter la machine. Le frein automatique monté permet de limiter à 5 s environ la durée de décélération de la lame de scie. Le blocage d'enclenchement redevient actif et protège la scie circulaire portative contre tout enclenchement involontaire.
5.3 Réglage de la profondeur de coupe
La profondeur de coupe peut être réglée progressivement dans une plage de 0 à 57 mm, en pas de 1 mm.
- Régler l'indicateur 10 (ill. 4) en le faisant tourner dans la position supérieure ou inférieure, suivant que le travail s'effectue avec ou sans rail de guidage.
- Régler la profondeur de coupe à l'aide de la butée de profondeur 11 et de l'échelle graduée. La butée possède un crantage de 1 mm.
- Pour régler des cotes intermédiaires, il est possible d'agir à l'aide de la clé mâle à six pans 4 (support, ill. 2) sur la vis cylindrique 12 (ill. 4). Une rotation correspond à une modification de la profondeur de coupe de 1 mm.
Toujours régler la profondeur de coupe de manière à ce qu'elle ait jusqu'à 2 à 5 mm de plus environ que l'épaisseur du matériau à couper.
5.4 Réglage pour coupes inclinées
Pour les coupes inclinées, le groupe de sciage peut être réglé sur un angle quelconque de 0° à 45°.
• Desserrer la vis à ailettes 13 (ill. 4). - Régler l'angle en fonction de la graduation sur le segment à incliner. - Serrer ensuite la vis à ailettes 13 à fond.
La machine peut être pivotée en plus sur -1° ou 48°.
- Pour pivoter sur -1°, tirer le poussoir 14 (ill. 4) vers l'arrière dans le sens de la flèche et le retenir.
- Pivoter la machine sur -1°.
- Pour pivoter la machine sur 48°, appuyer la butée 15 (ill. 3) vers le bas.
- Pivoter la machine sur 48°.
- La butée de 45° et 0° est automatiquement ramenée à zéro après avoir été dépassée.
Danger
Risque de contrecoup en coupe plongeante ! Avant la plongée, aligner le bord arrière de la plaque de base de la machine par rapport à une butée fixée sur la pièce à usiner fixée. Lors de l'utilisation du rail de guidage (accessoire spécial), la butée fournie en tant qu'accessoire spécial doit être fixée sur le rail de guidage. Bien retenir la machine au niveau de la poignée, lors de la plongée, et la faire progresser doucement vers l'avant !
- Les repères 16 (ill. 1) sur le capot protecteur inférieur et sur le poussoir servent d'orientation pour la plage de coupe de la lame de scie complètement enfoncée, lors de l'utilisation du rail de guidage (accessoire spécial).
5.6 Sciage d'après tracé
La plaque de base possède un indicateur de traçage 17 (ill. 1) aussi bien pour la coupe droite que pour les coupes biaises. Ce bord de traçage correspond au côté intérieur de la lame de scie.
- Protéger la pièce à usiner contre tout décalage et disposer les portes-pièces de manière à ce que la lame de scie tourne librement sous la pièce à usiner.
- Retenir la machine au niveau de la poignée et poser la partie avant de la plaque de base sur la pièce à travailler.
- Enclencher la Scie circulaire plongeante (voir chapitre 5.2). Plonger à la profondeur de coupe.
réglée et faire avancer régulièrement la machine dans le sens de la coupe.
- À l'issue de la coupe, arrêter la scie en relâchant le levier d'interrupteur 8 (ill. 4). Ramener le groupe de sciage dans la position verrouillée supérieure.
5.7 Sciage avec le guide parallèle
Le guide parallèle 18 (ill. 1) sert au sciage parallèle par rapport à un chant présent. Le guide peut être posé aussi bien à gauche qu'à droite de la machine. La plage de coupe est de 140 mm environ sur le côté droit et de 295 mm environ sur le côté gauche.
- Pour régler la largeur de coupe, desserrer les vis à ailettes 19 (ill. 2), décaler le guide de la valeur voulue, puis resserrer les vis à ailettes à fond.
En outre, si on le retourne simplement (le plan de guidage pour l'arête de la pièce à travailler étant dirigé vers le haut), le guide parallèle peut également servir de double appui pour améliorer le guidage de la scie circulaire plongeante. La machine peut être alors guidée le long d'une latte fixée sur la pièce à usiner.
5.8 Entaille préalable avec rail de guidage (accessoire spécial)
Dans le cas des panneaux lattés, une coupe nette est obtenue à la suite d'une entaille. Utiliser une lame de scie appropriée (voir chapitre 4.3).
Pour éviter une déchirure en surface, procéder de la manière suivante :
- Fixer le rail de guidage sur la pièce à usiner.
- Pivoter le cran d'arrêt 20 (ill. 2) dans le sens des aiguilles d'une montre, jusqu'en butée. La profondeur d'entaille est maintenant réglée sur 3 mm environ.
- Poser la machine sur le rail de guidage avec la rainure de guidage pour.
- Régler la profondeur de coupe en tenant compte de l'épaisseur du rail de guidage (voir le chapitre 5.3).
- Entailler la plaque. Pivoter le cran d'arrêt 20 (ill. 2) dans le sens inverse des aiguilles d'une montre jusqu'en butée.
- Plonger à la profondeur de coupe préréglée et scier complètement la plaque sur toute son épaisseur.
5.9 Travail avec la lame de scie diamantée dans des panneaux en fibro-ciment (accessoire spécial)
en procédant pour cela de la manière suivante :
- Utiliser une lame de scie appropriée (voir chapitre 4.3).
- Remplacer la lame de scie (voir le chapitre 4.4).
La lame de scie diamantée est conçue pour les panneaux en fibrociment. Les dents diamantées étant plus sensibles que celles d'une lame de scie en carbure, travailler par conséquent avec un rail de guidage.
5.10 Travail avec les rails de guidage
- Pour obtenir un guidage plus précis, régler le jeu de guidage à l'aide des deux molettes 21 (ill. 2 et 4).
La scie circulaire plongeante permet de travailler avec les rails de guidage fournis en option.
Il est de plus possible d'utiliser plusieurs rails du commerce.
- Desserrer pour cela les vis et retirer l'insert 24 (ill. 2).
5.11 Travail avec l'indicateur de position mt-pa
Pour les pictogrammes correspondants, voir la page 4.
Danger
Débrancher la fiche de secteur avant d'effectuer des travaux de maintenance.
Les machines MAFELL sont conçues pour fonctionner avec très peu d'entretien.
Les roulements à billes utilisés sont graissés à vie. Après une longue période d'utilisation, nous recommandons de faire réviser la machine par un service après-vente MAFELL agréé.
N'utiliser pour tous les points de graissage que notre graisse spéciale, référence 049040 (boîte d'1 kg).
6.1 Stockage
Nettoyer soigneusement la machine si elle ne doit pas servir pendant une période prolongée. Vaporiser les parties nues du métal avec un agent anticorrosion.
Danger
La détermination des causes de dérangements présents et leur élimination exigent toujours une attention et précaution particulières. Débrancher la fiche au préalable !
Les dérangements les plus fréquents et leurs causes sont décrits ci-après. Pour tout autre dérangement, veuillez contacter votre concessionnaire ou directement le service après-vente MAFELL.
| Dérangement | Cause | Élimination |
| Impossible de mettre la machine en marche | Tension secteur absente ou trop faible | Faire vérifier l'alimentation électrique par un électricien |
| Fusible de secteur défectueux | Faire remplacer le fusible par un électricien | |
| Balais de charbon usés | Amener la machine à un service après-vente MAFELL | |
| La machine s'arrête pendant la coupe | Panne de secteur | Faire vérifier les préfusibles du réseau par un électricien |
| Machine surchargée | Réduire la vitesse d'avance ou laisser refroidir la machine | |
| Balais de charbon usés | Amener la machine à un service après-vente MAFELL | |
| La lame se coince en avançant la machine | Avance trop rapide | Réduire la vitesse d'avance |
| Lame émoussée | Relâcher immédiatement l'interrupteur. Dégager la machine de la pièce à travailler et changer la lame de scie | |
| Tensions dans la pièce à travailler | Vigilance accrue lors du sciage, augmentation du risque de rebond. | |
| Mauvais guidage de la machine (p. ex. à main libre) | Utiliser le guide parallèle | |
| Surface irrégulière de la pièce à travailler | Niveler la surface | |
| La lame de scie vibre dans la pièce | Lame de scie mal ajustée | Parfaire le serrage de la lame de scie |
| Pièce non fixée Fixer la pièce avec des pinces | ||
| La lame de scie reste immobile - le moteur continue de tourner | Lame de scie mal fixée | Parfaire le serrage de la lame de scie |
| Traces de brûlure au niveau des points de coupe | Lame de scie émoussée ou inappropriée au travail | Changer la lame de scie |
| Sortie de copeaux obstruée | Bois trop humide | Nettoyer la sortie de copeaux |
| Travail trop long sans aspiration | Raccorder la machine à une installation d'aspiration externe, p. ex. aspirateur mobile pour la sciure |
8 Accessoires supplémentaires
- Lame de scie au carbure ∅ 160 x 1,8 x 20, 16 dents (coupe longitudinale) Réf. 092539
- Lame de scie au carbure ∅ 160 x 1,8 x 20, 24 dents (coupes longitudinales et transversales) Réf. 092533
- Lame de scie au carbure ∅ 160 x 1,8 x 20, 32 dents (coupes longitudinales et transversales) Réf. 092552
- Lame de scie au carbure ∅ 160 x 1,8 x 20, 56 dents (coupe transversale) Réf. 092553
- Lame de scie au carbure ∅ 162 x 1,8 x 20, 48 dents (coupe transversale) Réf. 092584
- Lame de scie au carbure ∅ 160 x 1,8 x 20, 48 dents FZ/TR pour le sciage de Réf. 092569 panneaux stratifiés (Trespa)
- Lame de scie diamantée ∅ 160 x 3,0 x 20, 4 dents Réf. 092474
- Rail de guidage F 80, de 800 mm de long Réf. 204380
- Rail de guidage F 110, de 1100 mm de long Réf. 204381
- Rail de guidage F 160, de 1600 mm de long. Réf. 204365
- Rail de guidage F 210, de 2100 mm de long. Réf. 204382
- Rail de guidage F 310, de 3100 mm de long. Réf. 204383
- Butée d'équerre F-WA Réf. 205357
- Accessoires pour le rail de guidage :
- Serre-joints F-SZ180MM (2 pces) Réf. 207770
- Pièce de raccord F-VS Réf. 204363
- Kit lot système de guidage F80/160 avec butée d'équerre, comprenant : F80 Réf. 204749 + F160 + pièce de raccordement + butée d'équerre + 2 serre-joints + lot système de guidage
- Kit lot système de guidage F160/160 comprenant : 2 x F160 + pièce de raccordement + 2 serre-joints + lot système de guidage
- Antirebond F-RS Réf. 202867
- Indicateur de position MT-PA Réf. 205398
- Guide parallèle, complet Réf. 203214
- Système de serrage et aspiration Aerofix F-AF 1 comprenant : rail de 1,3 m, Réf. 204770, adaptateur pour le haut et pour le bas, flexible
- Flexible FXS-L de 3,2 m de long Réf. 205276
- Poche pour rail de guidage F 160 Réf. 204626
- Capuchon d'extrémité emb. F-EK Réf. 205400
- Profil d'adhérence emb. F-HP 6.8M Réf. 204376
- Pare-éclats F-SS 3,4M Réf. 204375
- Rouleau-guide MF-UA Réf. 206073
- Sac à copeaux Réf. 206921
9 Schéma éclaté et liste de pièces de rechange
Les informations correspondantes, relatives aux pièces de rechange, se trouvent sur notre page web : www.mafell.com
- F - Déclaration ce de conformité
- Explication des pictogrammes
- Données caractéristiques
- Identification du constructeur
- Identification de la machine
- Caractéristiques techniques
- Émissions
- Danger
- Niveau sonore
- Vibration
- Équipement standard
- Utilisation conforme
- Instructions générales :
- Interdiction d'utiliser :
- Instructions pour l'utilisation d'équipement de protection personnelle :
- Rebond - causes et consignes de sécurité correspondantes
- Fonction du capot protecteur inférieur
- Instructions pour entretien et maintenance :
- Raccordement au réseau
- Aspiration des copeaux
- Choix de la lame
- Coupes longitudinale et transversale par rapport au sens des fibres du bois tendre ou dur :
- Coupe de bois tendre et dur, en particulier dans le sens longitudinal par rapport au sens des fibres :
- Coupe de bois tendre ou dur, en particulier dans le sens transversal par rapport au sens des fibres :
- Coupes « de précision » de bois tendre ou dur, en particulier dans le sens transversal par rapport au sens des fibres :
- Coupe de panneaux stratifiés :
- Coupe de matériaux isolants en fibres de bois :
- Coupe de plastiques (polystyrène) :
- Coupe de panneaux en fibro-ciment :
- Mise en service
- Marche / arrêt
- Groupes de matériaux
- Réglage de la profondeur de coupe
- Réglage pour coupes inclinées
- Sciage d'après tracé
- Sciage avec le guide parallèle
- Entaille préalable avec rail de guidage (accessoire spécial)
- Travail avec la lame de scie diamantée dans des panneaux en fibro-ciment (accessoire spécial)
- Travail avec les rails de guidage
- Travail avec l'indicateur de position mt-pa
- Stockage
- Accessoires supplémentaires
- Schéma éclaté et liste de pièces de rechange
Marque : Mafell
Modèle : MT 55 cc
Catégorie : Scie
