KÄYTTÖOHJE MT 55 cc Mafell

Upotussaha Käännös alkuperäiskäyttöohjeesta

5.9 Sementtisekoitteisten levyjen sahaaminen timanttisahanterällä (erikoistarvike) ............ 88

5.10 Työskentely ohjauskiskojen kanssa ............................................................................... 88

5.11 yöskentely käyttäen positionäyttöä MT-PA .................................................................... 88

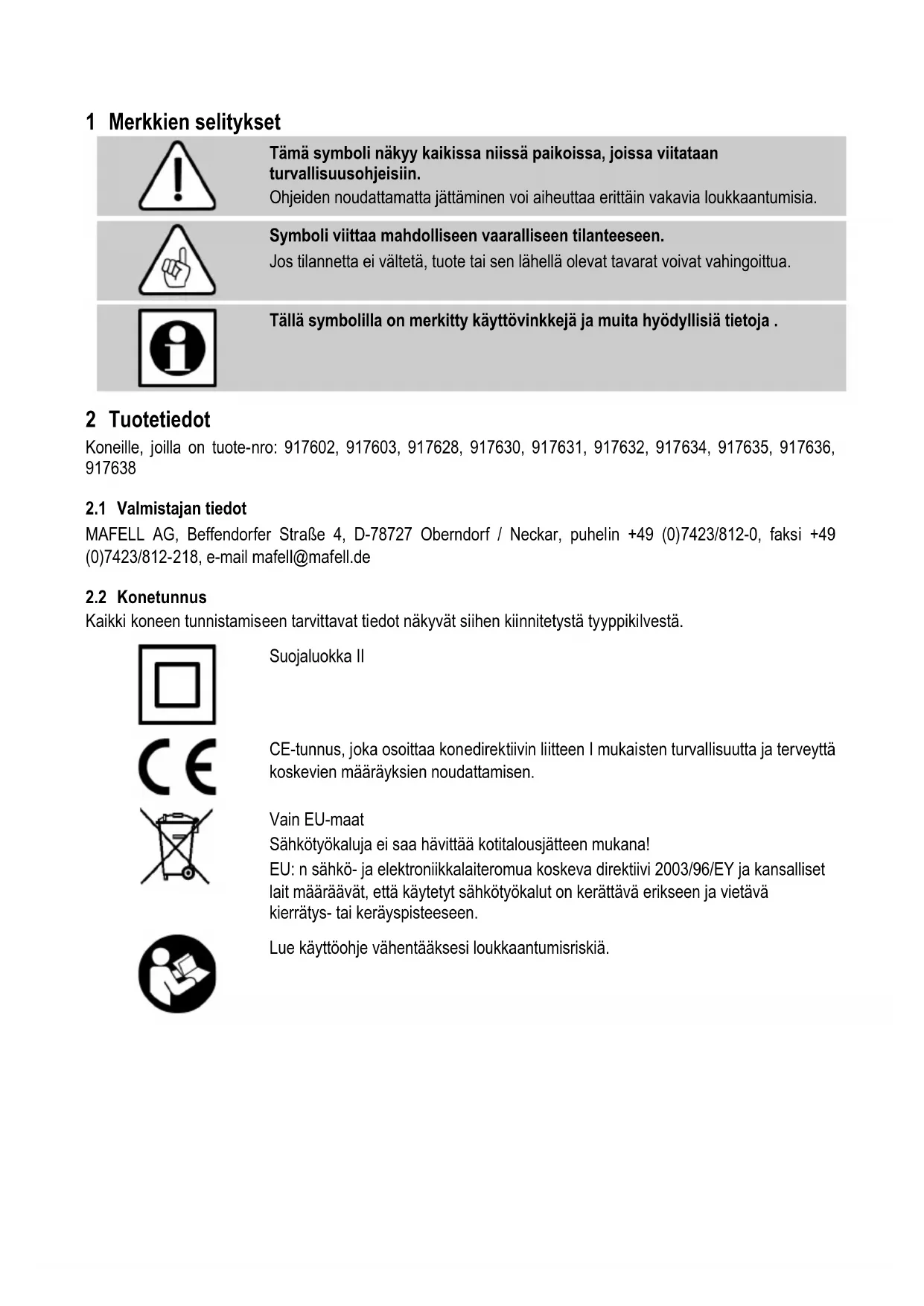

Tämä symboli näkyy kaikissa niissä paikoissa, joissa viitataan turvallisuusohjeisiin. Ohjeiden noudattamatta jättäminen voi aiheuttaa erittäin vakavia loukkaantumisia.

Symboli viittaa mahdolliseen vaaralliseen tilanteeseen. Jos tilannetta ei vältetä, tuote tai sen lähellä olevat tavarat voivat vahingoittua.

Tällä symbolilla on merkitty käyttövinkkejä ja muita hyödyllisiä tietoja . 2 Tuotetiedot Koneille, joilla on tuote-nro: 917602, 917603, 917628, 917630, 917631, 917632, 917634, 917635, 917636,

2.1 Valmistajan tiedot

Kaikki koneen tunnistamiseen tarvittavat tiedot näkyvät siihen kiinnitetystä tyyppikilvestä.

CE-tunnus, joka osoittaa konedirektiivin liitteen I mukaisten turvallisuutta ja terveyttä koskevien määräyksien noudattamisen.

Vain EU-maat Sähkötyökaluja ei saa hävittää kotitalousjätteen mukana! EU: n sähkö- ja elektroniikkalaiteromua koskeva direktiivi 2003/96/EY ja kansalliset lait määräävät, että käytetyt sähkötyökalut on kerättävä erikseen ja vietävä kierrätys- tai keräyspisteeseen.

Lue käyttöohje vähentääksesi loukkaantumisriskiä.2.3 Tekniset tiedot Käyttöjännite

230 V AC 110 V AC 120 V AC Verkkotaajuus

50 Hz 50 Hz 60 Hz Ottoteho jatkuvassa käytössä

1400 W 1400 W 1400 W Virrankulutus jatkuvassa käytössä

7,0 A 13,5 A 13,5 A Kierrosluku joutokäynnissä

57 mm Sahapää, käännettävä

-1°/ 0°- 48° Sahanterän halkaisija maks./min

162/149 mm Sahanterän peruspaksuus

1,2 mm Työkalun sahausleveys

1,8 mm Sahanterän kiinnitysaukko

20 mm Imuliitännän halkaisija

35 mm Paino ilman verkkojohtoa ja rinnakkaisvastetta 4,5 kg Mitat (L x P x K)

Annetut meluemissiot on mitattu normin EN 62841-1 ja EN 62841-2-5 mukaisesti ja niitä voi käyttää vertailemiseen ja muun sähkötyökalun välillä sekä kuormituksen alustavaan arviointiin.

Vaara Meluemissiot voivat poiketa annetuista arvoista sähkötyökalun todellisessa käytössä, riippuen siitä lajista ja tavasta jolla sähkötyökalua käytetään, erityisesti siitä, minkälaista työkappaletta työstetään. Käytä siksi aina kuulosuojaimia, myös silloin kun sähkötyökalu käy ilman kuormitusta!

2.4.1 Melupäästötiedot

Standardien EN 62841-1 ja EN 62841-2-5 mukaan määritellyt meluarvot ovat: Äänenpainetaso L

= 3 dB (A) Äänimittaukset on tehty vakiovarustukseen kuuluvalla sahanterällä.

2.4.2 Tärinää koskevat tiedot

Tyypillinen käsiin ja käsivarsiin kohdistuva tärinä määriteltynä normin EN 62841 mukaisesti on alle 2,5 m/s

2.5 Toimituksen laajuus

Käsisirkkeli MT 55 cc varusteineen: 1 kovametallipintainen sirkkelinterä Ø 162 mm, 48 hammasta 1 rinnakkaisvaste (ei MidiMAX-versioissa) 1 käyttötyökalut koneen kahvassa 1 kuljetuslaatikko1 käyttöohje 1 vihko "Turvallisuusohjeet" 1 positionäyttö MT-PA, tuote-nro 917603, 917631, 917635, 917637, 917658

Vaara Nämä laitteet ovat tarpeellisia koneen turvallisessa käytössä. Niitä ei saa poistaa eikä niiden toimintaa estää. Tarkasta ennen käyttöä turvalaitteiden toiminta ja mahdolliset vauriot. Älä käytä konetta, jos turvalaitteita puuttuu tai jokin niistä on tehoton. Koneessa ovat seuraavat turvalaitteet: - Suojakupu - Suuri pohjalevy - Käsikahvat - Kytkentälaite ja jarru - Imuriliitäntä

2.7 Määräysten mukainen käyttö

Upotussaha soveltuu ainoastaan täyspuun pituus- ja poikittaissuuntaiseen sahaamiseen. Sillä voidaan kuitenkin työstää myös lastulevyn, rimalevyn ja MDF-kuitulevyjen tyyppisiä levyjä. Myös puukuitueristeiden käyttö on mahdollista. Käytä vain Mafell:in hyväksymiä, EN 847-1 mukaisia sahanteriä annetulla ø-alueella. Yhdessä timanttisahanterän kanssa voit sahata myös kuitusementtilevyjä. Muu kuin edellä kuvattu käyttö on kielletty. Vahingoista, jotka syntyvät tällaisesta muusta käytöstä, valmistaja ei vastaa. Koneen käyttötarkoituksen mukaiseen käyttööön kuuluu myös Mafell:in antamien käyttö-, huolto- ja kunnossapito-ohjeiden noudattaminen.

Vaara Konetta käytettäessä ei voida täysin välttää koneen käyttötarkoituksesta johtuvia jäännösriskejä, vaikka konetta käytetään määräysten mukaisesti ja turvallisuusmääräyksiä noudattaen. - Työkappaleen alta näkyvään sahanterän osaan koskettaminen sahauksen aikana. - Pyöriviin osiin koskettaminen sivulta: sahanterä, kiristyslaippa ja laipparuuvi. - Koneesta tuleva isku sahan juuttuessa kiinni työkappaleeseen. - Sahanterän tai sahanterän osien murtuminen tai irtoaminen. - Kosketus jännitteen alaisiin osiin pistorasian ollessa auki ja pistokkeen ollessa pistorasiassa. - Kuulovauriot pitempään kestävässä työskentelyssä ilman kuulosuojaimia. - Terveydelle vahingollisen puupölyn emissio pitkäaikaisessa käytössä ilman imulaitteita. 3 Turvallisuusohjeet Vaara Noudata aina seuraavia turvallisuusohjeita sekä käyttömaassa voimassa olevia turvallisuusmääräyksiä! Lue myös turvallisuusohjeita liitteenä olevasta kirjasesta "Turvallisuusohjeet". Yleiset ohjeet: - Lapset ja nuoret eivät saa käyttää tätä konetta. Tästä poikkeuksena ovat asiantuntevan henkilön valvonnassa olevat nuoret. - Älä koskaan työskentele ilman määräysten mukaisia turvalaitteita äläkä muuta koneessa mitään, mikä voisi heikentää turvallisuutta.- Konetta ulkona käytettäessä suosittelemme vikavirtakytkimen asentamista. - Vialliset johdot ja pistokkeet on vaihdettava heti uusiin. Vaihdon saa tehdä vain Mafell tai valtuutettu MAFELL-asiakaspalveluverstas, turvallisuuteen liittyvien vaarannuksien välttämiseksi. - Varo, että johto ei taitu. Varsinkaan koneen kuljetuksen ja varastoinnin aikana johtoa ei saa kiertää koneen ympärille. Ei saa käyttää: - Säröisiä ja muotonsa menettäneitä sahanteriä. - Korkeaseosteisesta pikateräksestä valmistettuja sahanteriä (HSS-sahanterät). - Moottorin liiallisesta kuormituksesta aiheutuneita tylsiä sahanteriä. - Sahanteriä, joiden sahanterän kierrosluku ei sovi tyhjäkäyntiin. Henkilökohtaisten turvavarusteiden käyttö: - Käytä aina käytön aikana kuulosuojaimia. - Käytä aina käytön aikana pölynsuojamaskia. - Käytä aina kaikissa töissä suojalaseja. Käyttöä koskevat ohjeet: Sahausmenetelmä

Vaara - Älä vie käsiäsi lähelle sahausaluetta ja sahanterää. Pidä toisella kädellä kiinni lisäkahvasta tai moottorin suojakotelosta. Kun pidät molemmilla käsillä kiinni sahasta, sahanterä ei voi vahingoittaa niitä. - Älä vie kättäsi työkappaleen alapuolelle. Suojakupu ei voi suojata sinua sahanterältä työkappaleen alapuolella. - Säädä sahaussyvyys työkappaleen paksuuden mukaan. Työkappaleen alapuolella tulee olla näkyvissä vähemmän kuin yksi täysi sahampaan korkeus. - Älä missään tapauksessa pidä sahattavaa kappaletta kädessä tai jalan yläpuolella. Kiinnitä työkappale tukevaan pidikkeeseen. On tärkeää kiinnittää työkappale kunnolla tukevasti, kehokosketuksen, sahanterän kiinnijuuttumisen tai hallinnan menettämisen vaara minimoituu. - Pidä laitteesta kiinni eristetyiltä kahvapinnoilta, kun teet töitä, joissa käytettävä työkalu voi osua piilossa oleviin sähköjohtoihin tai omaan virransyöttöjohtoon. Kosketus jännitteelliseen johtoon asettaa myös sähkötyökalun metalliosat jännitteellisiksi ja aiheuttaa siten sähköiskun. - Käytä pitkittäissahauksissa aina vastetta tai suoraa reunaohjainta. Tämä parantaa sahaustarkkuutta ja pienentää sahanterän kiinnijuuttumisen mahdollisuutta. - Käytä aina oikean kokoisia sahanteriä ja oikeanlaista kiinnitysreikää (esim. neljäkäs tai pyöreä). Sahanterät, jotka eivät sovellu sahan kiinnitysosiin, käyvät epäkeskeisesti ja johtavat sahan hallinnan menettämiseen. - Älä koskaan käytä viallisia tai vääränlaisia sahanterän kiinnityslaippoja tai ruuveja. Sahanterän kiinnityslaipat ja ruuvit on suunniteltu erityisesti sahaasi varten, optimaalisen tehon ja käyttöturvallisuuden saavuttamiseksi. Takaisku – aiheuttajat ja vastaavat turvaohjeet - Takaisku on sahan äkillinen potkaisureaktio johtuen sahanterän osumisestä esteeseen, juuttumisesta kiinni tai asennoitumisesta väärin, mikä johtaa siihen, että saha ponnahtaa hallitsettomasti irti työkappaleesta liikkuen kohti käyttäjää. - Kun sahanterä takertuu tai juuttuu kiinni itestään sulkeutuvaan sahausuraan, terän pyöriminen estyy ja moottorivoima lyö sahaa taaksepäin käyttäjän suuntaan. - Jos sahanterää väännetään tai suunnataan väärin sahausurassa, sahanterän takareunan hampaat voivat takertua puun pintaan, jolloin sahanterä nousee ylös sahausurasta ja saha hyppää taaksepäin käyttäjän suuntaan. Takaisku on seuraus sahan vääränlaisesta tai virheellisestä käyttämisestä. Tämä voidaan estää soveltuvilla, kuten seuraavana kuvataan, varotoimenpiteillä. - Pidä sahasta tukevasti kiinni kaksin käsin ja pidä käsivarret sellaisessa asennossa, että pystyt hallitsemaan takaiskun aiheuttamat voimat. Pysyttele aina sahanterän sivulla, älä koskaan kohdista sahanterää itseesi päin.Käsisirkkeli voi takaiskun yhteydessä hypätä taaksepäin, käyttäjä voi kuitenkin soveltuvin varotoimenpitein hallita takaiskuvoimat. - Jos sahanterä juuttuu kiinni tai keskeytät työskentelyn, kytke sähkö pois sahasta ja pidä sahasta rauhallisesti kiinni kunnes sahanterä on pysähtänyt. Älä koskaan yritä irrottaa sahaa työkappaleesta tai vetää sitä taaksepäin niin kauan kuin sahanterä liikkuu, muuten takaisku on mahdollinen. Selvitä sahanterän kiinnijuuttumisen aiheuttaja ja poista se. - Jos haluat käynnistää uudelleen työkappaleessa kiinni olevan sahan, kohdista sahanterä sahausuran keskelle ja varmista, etteivät sahan hampaat ole takertuneet kiinni työkappaleeseen. Jos sahanterä takertuu kiinni, se voi irrota työkappaleesta tai aiheuttaa takaiskun, kun saha käynnistetään uudelleen. - Tue suuret levyt, jotta sahanterän kiinnijuuttumisen aiheuttama takaiskuvaara on mahdollisimman pieni. Suuret levyt voivat taipua omasta painostaan. Levyt pitää tukea molemmilta puoliltaan, sekä sahausuran läheisyydestä että myös levyn reunoilta. - Älä käytä tylsiä tai vaurioituneita sahanteriä. Sahanterät, joissa on tylsät tai väärin kohdistetut hampaat, aiheuttavat liian ahtaassa sahausurassa suurentunutta kitkaa, sahanterän kiinnijuuttumista ja takaiskuja. - Kiristä sahaussyvyyden ja sahauskulman säätimet ennen kuin aloitat sahauksen. Jos asetukset muuttuvat sahaamisen aikana, sahanterä voi juuttua kiinni ja aiheuttaa takaiskun. - Ole erityisen varovainen jo olemassa olevia seiniä tai muita ei tunnistettavissa olevia alueita sahattaessa. Sisäänuppoava sahanterä voi sahattaessa juuttua piilossa oleviin kohteisiin ja aiheuttaa takaiskun. Alemman suojakuvun toiminta - Tarkista aina ennen käyttöä, sulkeutuuko alempi suojakupu kunnolla. Sahaa ei saa käyttää, jos alempi suojakupu ei liiku vapaasti ja sulkeudu välittömästi. Alempaa suojakupua ei saa missään tapauksessa kiinnittää avoimeen asentoon. Jos saha putoaa vahingossa lattialle, alempi suojakupu voi taipua vääränmuotoiseksi. Avaa suojakupu aukivetovivulla ja varmista, että se liikkuu vapaasti ja kaikilla sahauskulmilla ja – syvyyksillä eikä kosketa sahanterää tai muita osia. - Tarkista alemman suojakuvun jousien toiminta. Anna huoltaa laite ennen käyttämistä, jos suojakupu ja jousi eivät toimi kunnolla. Vaurioituneet osat, tahmeat kerrostumat tai sahanpurukerääntymät antavat suojakuvun toimia vain hidastetusti. - Avaa alempi suojakupu käsin vain erikoistapauksissa, esim. upotus- ja kulmasahauksissa. Avaa alempi suojakupu aukivetovivusta vetämällä ja päästä vipu irti, kun sahanterä uppoaa työkappaleeseen. Kaikissa muissa sahaustöissä alemman suojakuvun tulee toimia automaattisesti. - Älä laske sahaa työpenkille tai maahan, jos alempi suojakupu ei peitä sahanterää. Suojaamaton, jälkikäyvä sahanterä siirtää sahaa vastoin sahaussuuntaa ja sahaa kaikkea tielleosuvaa. Huomioi tällöin sahanterän jälkikäyntiaika. Huoltoa ja kunnossapitoa koskevat ohjeet: - Koko koneen ja varsinkin sen säätölaitteiden ja ohjaimien säännöllinen puhdistus on tärkeä turvallisuustekijä. - Ainoastaan alkuperäisten MAFELL-varaosien ja - tarvikkeiden käyttö on sallittua. Muuten valmistajan takuu ja vastuu raukeaa. 4 Varustus / säädöt

Ennen käyttöönottoa on varmistettava, että verkkojännite vastaa koneen tyyppikilvessä ilmoitettua käyttöjännitettä.

Koneeseen on liitettävä ulkopuolinen imulaite kaikkien sellaisten töiden yhteydessä, joissa syntyy runsaasti pölyä. Ilman virtausnopeuden on oltava vähintään 20 m/s. Imuliitännän 1 (kuva 1) sisähalkaisija on 35 mm.

4.3 Sahanterän valinta

Hyvä sahauslaatu edellyttää terävää työkalua, joka valitaan materiaalin ja käyttötarkoituksen mukaan seuraavan luettelon avulla:Pehmeän ja kovan puun sahaukseen puunsyihin nähden poikittais- ja pitkittäissuunnassa: - HM-pyörösahanterä Ø 160 x 1,8 x 20 mm, 24 hammasta Pehmeän ja kovan puun sahaukseen erityisesti puunsyihin nähden pitkittäissuunnassa: - HM-pyörösahanterä Ø 160 x 1,8 x 20 mm, 16 hammasta Pehmeän ja kovan puun sahaukseen erityisesti puunsyihin nähden poikittaissuunnassa: - HM-pyörösahanterä Ø 160 x 1,8 x 20 mm, 32 hammasta - HM-pyörösahanterä Ø 162 x 1,8 x 20 mm, 48 hammasta Pehmeän ja kovan puun sahaukseen erityisesti puunsyihin nähden poikittaissuunnassa "hienosahaukset": - HM-pyörösahanterä Ø 160 x 1,8 x 20 mm, 56 hammasta Laminaattilevyjen sahaaminen: - HM-pyörösahanterä Ø 160 x 1,8 x 20 mm, 48 hammasta Puukuitueristeiden sahaaminen: - HM-pyörösahanterä Ø 160 x 1,8 x 20 mm, 32 hammasta Muovien (styroksi) sahaaminen - HM-pyörösahanterä Ø 160 x 1,8 x 20 mm, 16 hammasta Kuitusementtilevyjen sahaaminen: - Timanttisahanterä Ø 160 x 3,0 x 20 mm, 4 hammasta

4.4 Sahanterän vaihto

Vaara Pistoke on irrotettava pistorasiasta aina huoltotöiden ajaksi.

• Avataksesi suojakuvun kannen 23 (kuva 3) sivulta, käytä painiketta 2 (kuva 4) ja vedä lukitusvipu 3 ylös. Lukitusvivun vetäminen lukitsee automaattisesti sahan akselin ja kytkinvivun.

• Löysää kahvallisella kuusiokoloavaimella 4 (pidike kuva 2) laipparuuvi 5 (kuva 3) vastapäivään. Irrota ruuvi sekä edessä oleva kiristyslaippa.

• Voit nyt irrottaa sahanterän nostamalla sitä eteenpäin.

• Varmista, että kiristyslaippaan ei ole tarttunut likaa.

• Tarkista pyörimissuunta, kun kiinnität sahanterää.

• Tämän jälkeen aseta kiristyslaippa ja laipparuuvi paikalleen ja kiristä ne kiertämällä myötäpäivään.

• Sulje suojakuvun kansi. Se tapahtuu sulkemalla kansi ja painamalla lukitusvipu 3 (kuva 3) alas. 5 Käyttö

Tämä käyttöohje on annettava tiedoksi kaikille konetta käyttäville henkilöille. Erityistä huomiota on kiinnitettävä kappaleeseen "Turvallisuusohjeet".

5.2 Käynnistäminen ja poiskytkentä

• Käynnistäminen: Vapauta ensin käynnistyksenesto painamalla lukitusvipua 7 (kuva 4). Tämän jälkeen käytä kytkentävipua 8 lukitusvivun ollessa painettuna. Koska kytkimessä ei ole lukitsinta, kone käy vain niin kauan kuin kytkinvipua painetaan. Elektroniikka huolehtii siitä, että koneen nopeus kiihtyy nykäyksettä, ja säätää kierrosluvun asetettuun arvoon konetta kuormitettaessa. Tämän lisäksi ylikuormituselektroniikka säätää moottoria ylikuormitustilanteessa siten, että sahanterä pysähtyy. Tällöin kytke kone pois päältä. Kytke kone uudelleen päälle ja sahaa pienemmällä syöttönopeudella. Koneen lämpeneminen johtaa nopeampaan ylikuormituksen sammumiseen. Säätöpyörällä 9 (kuva 2) voit säätää portaattomasti sahanterän kierroslukua 3600 ja 6250

6 6250Mateiaaliryhmät - PVC, Plexi, PA - Taso: 1 - 6 - Kovapuu, pehmytpuu, kerrospuuaines - Taso: 3 - 6 - Pinnoitetut levyt - Taso: 4 - 6 - Kuitusementtilevyt - Taso: 3 - 5

• Poiskytkentä: Laite kytketään pois päältä päästämällä kytkinvipu 8 irti. Sisäinen automaattinen jarru rajoittaa sahanterän hidastumisajan noin 5 sekuntiin. Turvakytkin aktivoituu automaattisesti ja varmistaa käsisirkkelin siten, ettei sitä voida käynnistää tahattomasti.

5.3 Sahaussyvyyden säätö

Voit säätää sahaussyvyyden 0 ja 57 mm:n välillä 1 mm:n askelissa. Toimi seuraavasti:

• Kierrä osoitin 10 (kuva 4) alempaan tai ylempään asentoon sen mukaisesti, käytätkö työskentelyssä ohjauskiskoa vai et.

• Säädä sahaussyvyys syvyysvasteen 11 asteikon avulla. Vasteessa on 1 mm:n pykälät.

• Voit säätää millin osia kiertämällä kahvallisella kuusiokoloavaimella 4 (pidike kuva 2) lieriöruuvia 12 (kuva 4) . Yksi kierros vastaa yhtä millimetrin sahaussyvyyden muutosta.

Säädä sahaussyvyys aina n. 2 - 5 mm leikattavan materiaalin vahvuutta suuremmaksi.

5.4 Viistosahauksen säätö

Sahan voi säätää viistoja leikkauksia varten mihin tahansa kulmaan 0 ° ja 45° asteen välillä.

• Löysää siipiruuvia 13 (kuva 4).

• Säädä kulma kääntösegmentin asteikon avulla.

• Tämän jälkeen kiristä siipiruuvi 13. Lisäksi laitteen voi kääntää -1° tai 48° kulmiin.

• Kääntääksesi sen -1°:n kulmaan vedä luisti 14 (kuva 4) nuolen suuntaan taaksepäin ja pidä siitä kiinni.

• Käännä laite asentoon -1°.

• Kääntääksesi laitteen 48°:n kulmaan paina vaste 15 (kuva 3) alas.

• Käännä laite asentoon 48°.

• 45° ja 0°- vasteet palautuvat leikkuun jälkeen automaattisesti alkuasentoon.

Vaara Upotussahauksessa on takaiskuvaara! Ennen upotusta aseta koneen pohjalaatan takareuna työkappaleeseen kiinnitettyyn vasteeseen. Käyttäessäsi ohjauskiskoa (eikoistarvike) on sinun kiinnitettävä erikoistarvikkeena saatava vaste ohjauskiskoon. Konetta materiaaliin upotettaessa pidä tukevasti kiinni käsikahvasta ja työnnä konetta kevyesti eteenpäin!

• Merkit 16 (kuva. 1) alemmassa suojakuvussa ja luistissa toimivat kokonaan upotetun sahanterän leikkuualueen merkkeinä käytettäessä ohjauskiskoa (lisäosa).

5.6 Sahaus piirtolinjaa pitkin

Pohjalaatassa on piirto-osoitin. (ks. luku 17.1) sekä suoralle sahaukselle sekä vinoille sahauksille. Piirtolinja vastaa sahanterän sisäpuolta.

• Kiinnitä työkappale kunnolla ja järjestä työkappaleen alustat siten, että sahanterällä on vapaa tila työkappaleen alla.

• Pidä konetta kiinni käsikahvasta ja aseta pohjalaatan etuosa työkappaleen päälle.

• Käynnistä upotussaha (ks. luku 5.2.) Upota saha säädettyyn sahaussyvyyteen ja työnnä laitetta tasaisesti sahaussuuntaan.

• Sahauksen jälkeen sammuta saha irrottamalla kytkinvivusta 8 (kuva 4). Käännä saha takaisin ylälukitusasentoon.5.7 Sahaus rinnakkaisvasteella Rinnakkaisvaste 18 (kuva 1) on tarkoitettu valmiin reunan suuntaiseen sahaukseen. Tällöin vaste voidaan asentaa niin oikealle kuin vasemmalle puolen konetta. Leikkuualue oikealla puolella on n. 140 ja vasemmalla puolella n. 295 mm.

• Sahausleveyttä voidaan säätää löysäämällä siipiruuvit 19 (kuva 2) ja siirtämällä vastetta. Lopuksi siipiruuvit kiristetään jälleen. Sen lisäksi rinnakkaisvaste voidaan helposti kääntämällä (työkappaleen ohjausalue osoittaa ylöspäin) muuttaa kaksoisalustaksi, jolloin saha ohjautuu paremmin. Nyt konetta voidaan ohjata työkappaleeseen kiinnitettyä rimaa pitkin.

5.8 Esiviilto ohjauskiskojen avulla

(Erikoistarvike) Levyjä sahatessasi saat siistin sahausjäljen tekemällä ensin esiviillot. Käytä siihen sopivaa sahanterää (ks. luku 4.3). Estääksesi pinnan repeytymisen toimi seuraavasti:

• Kiinnitä ohjauskisko työkappaleeseen.

• Käännä salpaa 20 (kuva 2) myötäpäivään vasteeseen asti. Esiviiltosyvyys on asetettu nyt noin 3 mm:iin.

• Aseta laite ohjauskiskon ohjausuraan.

• Aseta sahaussyvyys - huomioi ohjauskiskon paksuus (ks. luku 5.3).

• Tee levyyn esiviilto. Käännä salpaa 20 (kuva 2) vastapäivään vasteeseen asti.

• Upota terä esiasetettuun sahaussyvyyteen ja sahaa koko levyn läpi.

5.9 Sementtisekoitteisten levyjen sahaaminen

timanttisahanterällä (erikoistarvike) Toimi seuraavasti:

• Käytä sopivaa sahanterää (ks. luku 4.3).

• Vaihda sahanterä (ks. luku 4.4).

Timanttisahanterä on kehitetty kuitusementtilevyjä varten. Timanttipäällysteinen hammastus on herkempi kuin HM-sahanterän hammastus. Tämän vuoksi on käytettävä ohjauskiskoa.

5.10 Työskentely ohjauskiskojen kanssa

• Tehdäksesi ohjauksesta tarkemman aseta ohjaimen välys kahden säätöpyörän 21 (kuvat 2 ja

Upotussahaa voi käyttää erikoistarvikkeina saatavien ohjauskiskojen kanssa. Niiden lisäksi voit käyttää joitakin muita markkinoilla olevia kiskoja.

• Löysää sitä varten ruuvit ja irrota pidin 24 (kuva 2).

5.11 yöskentely käyttäen positionäyttöä MT-PA

Kyseinen kuvasymboli, katso sivua 4. 6 Huolto ja kunnossapito

Vaara Pistoke on irrotettava pistorasiasta aina huoltotöiden ajaksi. MAFELL-koneet on suunniteltu niin, että ne eivät tarvitse paljon huoltoa. Niissä käytettävät kuulalaakerit on rasvattu koneen koko eliniäksi. Pitemmän käyttöajan jälkeen jälkeen MAFELL suosittelee antamaan koneen valtuutetun MAFELL-asiakaspalvelun tarkastettavaksi. Käytä kaikkiin voitelukohtiin ainoastaan valmistajan erikoisrasvaa, tilausnro 049040 (1 kg:n rasia).

Puhdista kone huolellisesti, jos kone on ollut pitemmän aikaa käyttämättä. Ruiskuta paljaat metalliosat ruostesuoja-aineella.7 Häiriöiden poisto

Vaara Häiriöiden syyn selvittäminen ja poistaminen vaatii erityistä huolellisuutta ja varovaisuutta. Ensin on irrotettava pistoke pistorasiasta! Seuraavassa luetellaan muutama usein esiintyvä häiriö ja niiden syyt. Jonkin muun häiriön ilmaantuessa ota yhteys myyjääsi tai suoraan MAFELL-asiakaspalveluun. Häiriö Syy Poisto Kone ei käynnisty Virransyöttöjännitettä ei ole tai se on riittämätön Tarkastuta jännitteensyöttö sähköasentajalla Varoke viallinen Vaihdata sulake sähköasentajan toimesta Hiiliharjat kuluneet Vie kone MAFELL- asiakaspalveluun Kone pysähtyy kesken sahauksen Virtakatko Pyydä sähköasentajaa tarkistamaan varasulakkeet verkkopuolella Koneen ylikuormitus Vähennä syöttönopeutta tai anna koneen jäähtyä Hiiliharjat kuluneet Vie kone MAFELL- asiakaspalveluun Sahanterä jumiutuu, kun konetta työnnetään eteenpäin Syöttöliike liian voimakas Vähennä syöttöliikkeen nopeutta Tylsä sahanterä Päästä kytkin heti irti. Irrota kone työkappaleesta ja vaihda sahanterä Työkappaleessa on jännitteitä Ole erityisen varovainen sahatessasi, takaiskun vaara kasvaa. Riittämätön koneenohjaus (esim. vapaalla kädellä tapahtuvan ohjauksen vuoksi) Käytä rinnakkaisvastetta Työkappaleen pinta epätasainen Tasoita pinta Sahanterä värähtelee työkappaleessa Sahanterää ei ole säädetty oikein Kiristä sahanterä Työkappaletta ei ole kiinnitetty Kiinnitä työkappale puristimilla Sahanterä pysähtyy - moottori pyörii edelleen Sahanterää ei ole kiinnitetty kunnolla Kiristä sahanterä Paloläiskiä leikkauskohdissa Työhön sopimaton tai tylsä sahanterä Vaihda sahanterä Lastujen poisto tukossa Kostea puu Puhdista hakkeenpoistaja On sahattu pitkään ilman imulaitetta Liitä kone ulkopuoliseen imulaitteeseen, esim. pölynimuriin8 Erikoistarvikkeet

Sahanterä - HM ø 160 x 1,8 x 20, 16 hammasta (pitkittäissahaus) Til.-nro 092539 - Sahanterä - HM ø 160 x 1,8 x 20, 24 hammasta (pituus- ja poikittaissahaus) Til.-nro 092533 - Sahanterä - HM ø 160 x 1,8 x 20, 32 hammasta (pituus- ja poikittaissahaus) Til.-nro 092552

Sahanterä - HM ø 162 x 1,8 x 20, 48 hammasta (poikittaissahaus) Til.-nro 092584 - Sahanterä - HM ø 160 x 1,8 x 20, 48 hammasta FZ/TR Trespa-levyjen (laminaattilevyjen) sahaukseen Til.-nro 092569

Sahanterä - DIA ø 160 x 3,0 x 20, 4 hammasta Til.-nro 092474 - Ohjauskisko F 80, pituus 800 mm Til.-nro 204380 - Ohjauskisko F 110, pituus 1100 mm Til.-nro 204381 - Ohjauskisko F 160, pituus 1600 mm Til.-nro 204365

Ohjauskisko F 210, pituus 2100 mm Til.-nro 204382

Ohjauskisko F 310, pituus 3100 mm Til.-nro 204383

Ohjauskiskon lisätarvikkeet:

Yhdyskappale F-VS Til.-nro 204363

Kiskopakkaussarja F80/160 kulmavasteella, sisältö: F80 + F160 + yhdyskappale + kulmavaste + 2 ruuvipuristinta + kiskopakkaus Til.-nro 204749

Kiskopakkaussarja F160/160, sisältö: 2 x F160 + yhdyskappale + 2 ruuvipuristinta + kiskopakkaus Til.-nro 204805

Osoitin MT-PA Til.-nro 205398 - Rinnakkaisvaste, täyd. Til.-nro 203214

- Imu-kiristysjärjestelmä Aerofix F-AF 1, sisältö: Kisko 1,3 m, ylä- ja ala-adapteri, Flex-letku Til.-nro 204770 - Flex-letku FXS-L, pituus 3,2 m Til.-nro 205276

- Päätykapselit, pakkaus F-EK Til.-nro 205400

- Tartuntaprofiili pakkaus F-HP 6.8M Til.-nro 204376

- Lastunrepeämissuoja, pakkaus F-SS 3,4M Til.-nro 204375
