MT 55 cc - Piła Mafell - Bezpłatna instrukcja obsługi

Typ produktu	Zagłębiarka
Marka	Mafell
Model	MT 55 cc
Kategoria	Piła
Wymiary (szer. x dł. x wys.)	228 x 365 x 220 mm
Waga	4,5 kg (bez kabla i prowadnicy równoległej)
Zasilanie	230 V ~ 50 Hz (inne napięcia dostępne: 110 V, 120 V)
Pobór mocy	1400 W
Prąd znamionowy	7,0 A (230 V), 13,5 A (110/120 V)
Prędkość obrotowa na biegu jałowym	3600 - 6250 min⁻¹ (6 poziomów)
Maks. głębokość cięcia	57 mm
Nachylenie	-1° do 48° (0°-45° bez przekroczenia)
Średnica ostrza	162 mm (maks.), 149 mm (min.)
Otwór ostrza	20 mm
Średnica tulei odsysania	35 mm
Poziom ciśnienia akustycznego	94 dB(A)
Poziom mocy akustycznej	102 dB(A)
Drgania ręka-ramię	< 2,5 m/s²
Klasa ochronności	II
Wyposażenie standardowe	Ostrze węglikowe ∅162 mm 48 zębów, prowadnica równoległa, walizka transportowa, narzędzie serwisowe, wskaźnik położenia MT-PA (w zależności od wersji)
Główne funkcje	Elektroniczny regulator prędkości, automatyczny hamulec, stopniowa regulacja głębokości (co 1 mm), cięcia zagłębione, cięcia ukośne, wskaźnik linii cięcia, kompatybilność z szynami prowadzącymi
Konserwacja i czyszczenie	Regularne czyszczenie elementów regulacji i prowadnic; stosowanie oryginalnych części MAFELL; przechowywanie w suchym środowisku po czyszczeniu
Bezpieczeństwo	Sprężynowa osłona dolna, blokada załączania, dźwignia blokująca, hamulec ostrza, urządzenie przeciwodrzutowe (akcesorium)
Części zamienne i naprawialność	Ostrza zapasowe (węglikowe i diamentowe), szyny prowadzące od 800 do 3100 mm, ogranicznik kątowy, zaciski, wąż odsysający itp. Autoryzowany serwis MAFELL
Informacje ogólne	Zgodne z CE; oznaczenie CE; nie wyrzucać do odpadów domowych (WEEE); przed użyciem przeczytać instrukcję obsługi

Często zadawane pytania - MT 55 cc Mafell

Jak wymienić ostrze piły w Mafell MT 55 cc?

Odłącz wtyczkę zasilania. Otwórz pokrywę osłony ochronnej, naciskając przycisk i dźwignię blokującą. Za pomocą dostarczonego klucza imbusowego poluzuj śrubę kołnierza (obracaj w kierunku przeciwnym do ruchu wskazówek zegara). Wyjmij śrubę i przedni kołnierz zaciskowy, a następnie usuń ostrze. Załóż nowe ostrze zgodnie z kierunkiem obrotów. Zamontuj z powrotem kołnierz i śrubę, dokręć mocno i zamknij pokrywę.

Jaka jest maksymalna głębokość cięcia dla MT 55 cc?

Maksymalna głębokość cięcia to 57 mm. Możliwa jest stopniowa regulacja co 1 mm za pomocą ogranicznika głębokości.

Jak ustawić prędkość piły?

Użyj pokrętła regulacyjnego znajdującego się na maszynie. Dostępnych jest sześć poziomów, od 3600 do 6250 min⁻¹. Dostosuj prędkość do materiału: poziomy 1-2 do tworzyw sztucznych, 3-6 do drewna, 4-6 do płyt wiórowych, 3-5 do cementu włóknistego.

Czy mogę używać szyny prowadzącej z MT 55 cc?

Tak, maszyna jest zaprojektowana do pracy z szynami prowadzącymi Mafell (opcjonalne akcesoria). Możliwe jest również użycie szyn ogólnie dostępnych po usunięciu wkładki przeznaczonej do tego celu. Luz prowadzenia reguluje się za pomocą pokręteł.

Co zrobić, jeśli ostrze zaklinuje się podczas cięcia?

Natychmiast zwolnij włącznik, aby zatrzymać maszynę. Zidentyfikuj przyczynę: zbyt szybki posuw, tępe ostrze, naprężenia w materiale lub nieprawidłowe prowadzenie. W razie potrzeby użyj prowadnicy równoległej i zmniejsz prędkość posuwu.

Jakie typy ostrzy są zalecane do MT 55 cc?

Używaj wyłącznie ostrzy zgodnych z normą EN 847-1, o średnicy 149-162 mm, otworze 20 mm, grubości korpusu 1,2 mm. Mafell oferuje ostrza węglikowe do drewna, laminatów, tworzyw sztucznych oraz ostrze diamentowe do cementu włóknistego.

Jak konserwować zagłębiarkę?

Regularnie czyść maszynę, szczególnie elementy regulacji i prowadnice. W przypadku dłuższego przechowywania dokładnie wyczyść i spryskaj odsłonięte części metalowe środkiem antykorozyjnym. Po długim użytkowaniu zleć przegląd maszyny autoryzowanemu serwisowi.

Jakie akcesoria są dostępne do MT 55 cc?

Dostępnych jest wiele akcesoriów: szyny prowadzące od 800 do 3100 mm, ogranicznik kątowy, zaciski, wskaźnik położenia MT-PA, wąż odsysający, worek na pył, urządzenie przeciwodrzutowe F-RS itp. Pełną listę znajdziesz w instrukcji.

Jak bezpiecznie wykonać cięcie zagłębione?

Przed zagłębieniem wyrównaj tylną krawędź płyty podstawy względem nieruchomego ogranicznika. Jeśli używasz szyny prowadzącej, zamocuj dostarczony ogranicznik. Trzymaj mocno maszynę za uchwyt i delikatnie popychaj do przodu. Dolna osłona ochronna otworzy się automatycznie.

Jakie środki ostrożności powinienem podjąć?

Zawsze noś środki ochrony: nauszniki, maskę przeciwpyłową i okulary ochronne. Nigdy nie wkładaj rąk pod przedmiot obrabiany ani w pobliże ostrza. Upewnij się, że dolna osłona ochronna działa prawidłowo. Przed przystąpieniem do konserwacji odłącz wtyczkę.

INSTRUKCJA OBSŁUGI MT 55 cc Mafell

Przeczytać wszystkie przepisy bezpieczeństwa i wskazówki. Zaniedbanie przestrzegania przepisów bezpieczeństwa i wskazówek może prowadzić do porażenia prądem, pożaru i/lub ciężkich zranień. Zachować wszystkie przepisy bezpieczeństwa i wskazówki na przyszłość.

UPOZORNĚNÍ

PL - Deklaracja zgodności UE

Niniejszym potwierdzamy, że maszyna MT 55 cc spełnia wymagania wyszczególnionych dyrektyw UE. W trakcie konstrukcji urządzenia zastosowano przedstawione normy. Pełnomocnik odpowiedzialny za zestawienie dokumentacji technicznej: Mafell AG

CZ - PROHLÁŠENÍ O SHODĚ

1 Objąśnienie znaków 127
2 Informacje dot. produktu....127
2.1 Informacje dot. producenta.... 127
2.2 Oznaczenie maszyny 127
2.3 Dane techniczne....128
2.4 Emisje....128
2.5 Zakres dostawy 128
2.6 Wyposażenie zabezpieczające 129
2.7 Użytkowanie zgodne z przeznaczeniem 129
2.8 Ryzyko szczątkowe 129
3 Przepisy bezpieczeństwa 129
4 Zbrojenie / Ustawianie....132
4.1 Podłączenie do sieci.... 132
4.2 Wyciąg na wióry 132
4.3 Wybór brzeszczota 132
4.4 Wymiana brzeszczota 132
5 Praca 133
5.1 Uruchomienie 133
5.2 Włączanie i wyłączanie 133
5.3 Ustawianie głębokości cięcia....133
5.4 Ustawianie rzazów ukośnych 133
5.5 Cięcia zanurzeniowe 134
5.6 Cięcie z trasowaniem 134
5.7 Cięcie z ogranicznikiem równoległym....134
5.8 Rycowanie przy użyciu szyny prowadzącej (wyposażenie specjalne) 134
5.9 Cięcie płyt z cementu włóknistego przy użyciu brzeszczota diamentowego (wyposażenie specjalne)....135
5.10 Praca przy użyciu szyn prowadzących.... 135
5.11 Praca przy użyciu wskaźnika pozycji MT-PA 135
6 Konserwacja i utrzymanie sprawności 135
6.1 Składowanie 135
7 Usuwanie usterek....136
8 Wyposażenie specjalne....137
9 Rysunek z rozbiciem na części i lista części zamiennych....138

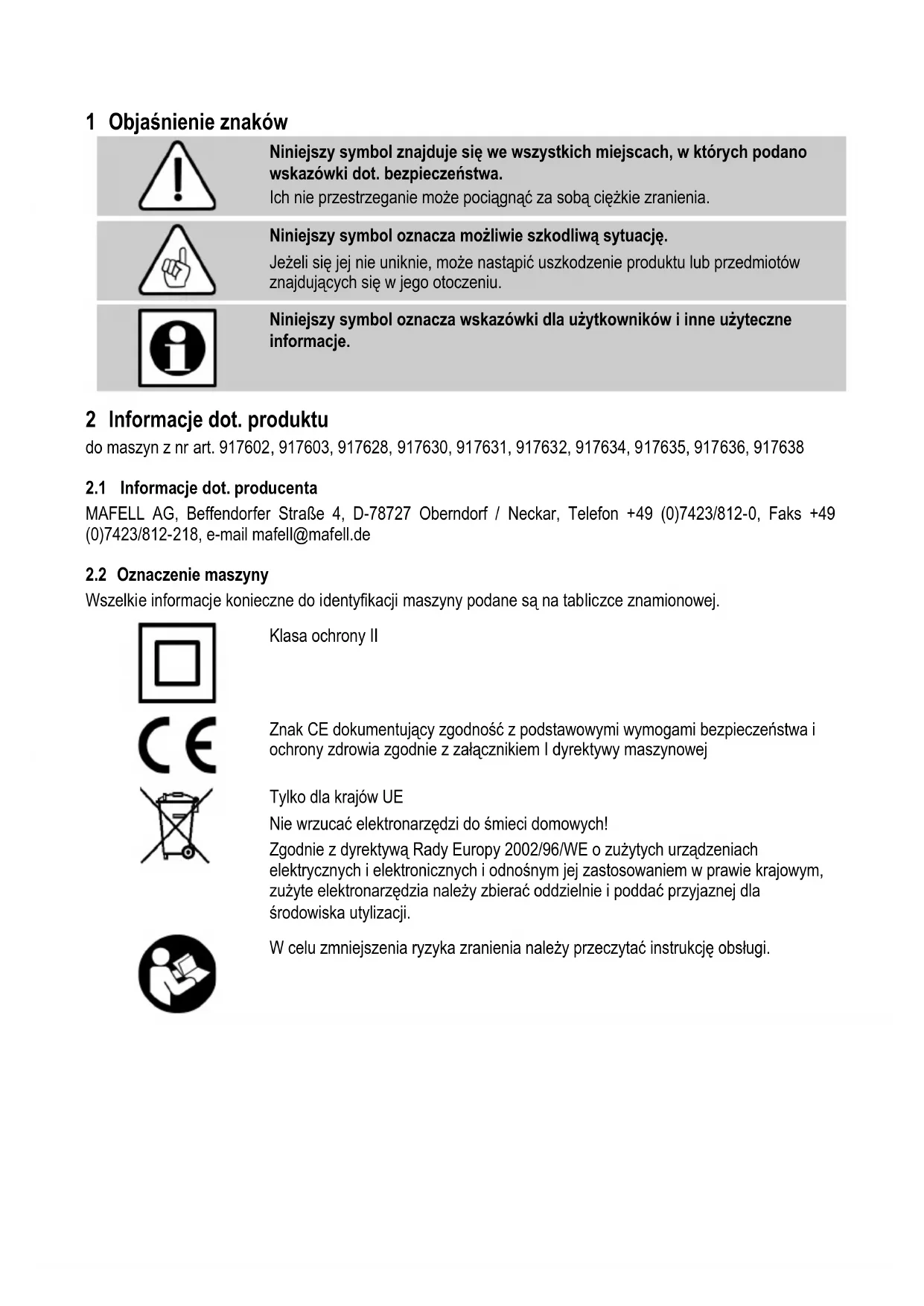

1 Objąśnienie znaków

Niniejszy symbol znajduje się we wszystkich miejscach, w których podano wskazówki dot. bezpieczeństwa.

Ich nie przestrzeganie może pociągnąć za sobą ciężkie zranienia.

Niniejszy symbol oznacza możliwe szkodliwą sytuację.

Jeżeli się jej nie uniknie, może nastąpić uszkodzenie produktu lub przedmiotów znajdujących się w jego otoczeniu.

Niniejszy symbol oznacza wskazówki dla użytkowników i inne użyteczne informacje.

2 Informacje dot. produktu

do maszyn z nr art. 917602, 917603, 917628, 917630, 917631, 917632, 917634, 917635, 917636, 917638

2.1 Informacje dot. producenta

MAFELL AG, Beffendorfer Straße 4, D-78727 Oberndorf / Neckar, Telefon [phone], Faks +49 (0)7423/812-218, e-mail [e-mail]

2.2 Oznaczenie maszyny

Wszelkie informacje konieczne do identyfikacji maszyny podane są na tabliczce znamionowej.

Klasa ochrony II

Znak CE dokumentujący zgodność z podstawowymi wymogami bezpieczeństwa i ochrony zdrowia zgodnie z załącznikiem I dyrektywy maszynowej

Tylko dla krajów UE

Nie wrzucać elektronarzędzi do śmieci domowych!

Zgodnie z dyrektywą Rady Europy 2002/96/WE o zużytych urządzeniach elektrycznych i elektronicznych i odnośnym jej zastosowaniem w prawie krajowym, zużyte elektronarzędzia należy zbierać oddzielnie i poddać przyjaznej dla środowiska utylizacji.

W celu zmniejszenia ryzyka zranienia należy przeczytać instrukcję obsługi.

2.3 Dane techniczne

Napięcie robocze	230 V AC	110 V AC	120 V AC
Częstotliwość sieciowa	50 Hz	50 Hz	60 Hz
Moc wejściowa w trybie ciągłym	1400 W	1400 W	1400 W
Pobór prądu w trybie ciągłym	7,0 A	13,5 A	13,5 A
Prędkość na biegu jałowym	3600 - 6250 min ^-1
Głębokość cięcia	57 mm
Agregat tnący odchylny	-1°/ 0°- 48°
Średnica brzeszczota maks./min.	162/149 mm
Grubość korpusu brzeszczotu	1,2 mm
Szerokość cięcia narzędzia	1,8 mm
Otwór do zamocowania brzeszczota	20 mm
Średnica krócca odsysającego	35 mm
Ciężar bez kabla sieciowego i bez ogranicznika równoległego	4,5 kg
Wymiary (Sz x D x W)	228 x 365 x 220 mm

2.4 Emisje

Podane wartości emisji hałasu zostały zmierzone zgodnie z normą EN 62841-1 i EN 62841-2-5 i mogą być wykorzystane do porównania elektronarzędzia z innym oraz do wstępnej oceny obciążenia.

Niebezpieczeństwo

Emisja hałasu podczas rzeczywistego użytkowania elektronarzędzia może różnić się od podanych wartości, w zależności od sposobu użytkowania elektronarzędzia, w szczególności od rodzaju obrabianego przedmiotu.

Z tego powodu należy zawsze nosić nauszniki, nawet wtedy, gdy elektronarzędzie pracuje bez obciążenia!

2.4.1 Informacje dot. emisji hałasu

Wartości emisji hałasu ustalone zgodnie z EN 62841-1 i EN 62841-2-5 wynoszą:

Poziom ciśnienia akustycznego L

$$ _ {\mathrm{PA}} = 9 4 \mathrm{dB(A)} $$

Niepewność pomiaru K

$$ \mathrm{PA} = 3 \mathrm{dB(A)} $$

Poziom mocy akustycznej

$$ \mathrm{L} _ {\mathrm{WA}} = 1 0 2 \mathrm{dB(A)} $$

Niepewność pomiaru K

$$ _ {W A} = 3 \mathrm{dB(A)} $$

Pomiar hałasu przeprowadzono przy użyciu dostarczonego standardowego brzeszczota.

2.4.2 Informacje dot. wibracji

Typowe drgania przekazywane na kończyny górne określane zgodnie z EN 62841 są na poziomie poniżej 2,5 m/s².

2.5 Zakres dostawy

Pilarka zagłębiarka MT 55 cc komplet z nast. elementami:

1 brzeszczot piły pokryty węglikami spiekanymi ∅ 162 mm, 48 zębów
1 ogranicznik równoległy (nieobecny w wersjach MidiMAX)
1 narzędzie obsługowe z uchwytem na maszynie

1 skrzynka transportowa
1 instrukcja obsługi
1 zeszyt „Przepisy bezpieczeństwa“
1 wskaźnik pozycji MT-PA przy nr art. 917603, 917631, 917635, 917637, 917658

2.6 Wyposażenie zabezpieczające

Niebezpieczeństwo

Niniejsze urządzenia są konieczne do bezpiecznej eksploatacji maszyny i nie można ich usuwać ani odłącać.

Przed uruchomieniem sprawdzić urządzenia zabezpieczające pod względem działania i ewentualnych uszkodzeń. Nie wolno używać maszyny z brakującymi lub niesprawnymi urządzeniami zabezpieczającymi.

Maszyna wyposażona jest w nast. elementy wyposażenia zabezpieczającego:

• Kołpak ochronny
• Wielka płyta podstawowa
• Uchwyty ręczne
• Wyposażenie łączeniowe i hamulec
• Króciec odsysający

2.7 Użytkowanie zgodne z przeznaczeniem

Pilarka-zagłębiarka jest przeznaczona wyłącznie do wzdłużnego i poprzecznego cięcia drewna litego.

Można również obrabiać materiały płytowe, takie jak płyty wiórowe, sklejki i płyty MDF.

Możliwe też jest zastosowanie materiałów izolacyjnych z włókna drzewnego.

Stosować jedynie brzeszczoty dopuszczone przez firmę Mafell zgodnie z EN 847-1 w podanym zakresie średnicy.

W połączeniu z brzeszczotem diamentowym można również ciąć płyty z cementu włóknistego.

Użytkowanie ich do innych celów, niż opisane powyżej, jest niedozwolone. Producent nie ponosi odpowiedzialności za szkody wynikłe z takiego użytkowania.

Aby użytkować maszynę zgodnie z przeznaczeniem należy przestrzegać podanych przez Mafell warunków eksploatacji, konserwacji i napraw.

2.8 Ryzyko szczątkowe

Niebezpieczeństwo

Pomimo użytkowania zgodnego z przeznaczeniem i przestrzegania przepisów bezpieczeństwa w dalszym ciągu istnieje związane z celem zastosowania ryzyko szczątkowe, które może mieć ujemne konsekwencje dla zdrowia.

• Dotknięcie części brzeszczota wystającej spod obrabianego przedmiotu.
• Dotknięcie z boku obracających się części: brzeszczota, kołnierza mocującego i śruby mocującej kołnierz.
• Odrzut maszyny przy zakleszczeniu się obrabianego przedmiotu.
• Złamanie i wyrzucenie brzeszczota lub jego części.
• Dotknięcie części przewodzących prąd przy otwartej obudowie i nie wyjętej wtyczce sieciowej.
• Utrudnione działanie słuchu przy dłuższej pracy bez użycia nauszników.
• Emisja szkodliwych dla zdrowia pyłów drzewnych przy dłuższej pracy bez wyciągu.

3 Przepisy bezpieczeństwa

Niebezpieczeństwo

Zawsze należy przestrzegać poniższych przepisów bezpieczeństwa i reguł bezpieczeństwa obowiązujących w kraju użytkowania maszyny! Należy również zapoznać się z przepisów bezpieczeństwa zawartymi w załączonej broszurze "Przepisy bezpieczeństwa".

Uwagi ogólne:

- Niniejsza maszyna nie może być obsługiwana przez dzieci ani młodzież. Wyjątek stanowi młodzież

pracująca w celach szkoleniowych pod nadzorem fachowca.

• Nigdy nie należy pracować bez elementów zabezpieczających koniecznych przy danej operacji ani nie można niczego zmieniać przy maszynie, co mogłoby mieć ujemny wpływ na bezpieczeństwo.
• Przy użytkowaniu maszyny na wolnym powietrzu zaleca się stosowanie wyłącznika ochronnego prądowego.
• Uszkodzone kable lub wtyczki należy natychmiast wymienić. Aby uniknąć zagrożenia bezpieczeństwa, wymiany może dokonać tylko Mafell lub autoryzowany warsztat serwisujący MAFELL.
• Unikać ostrych załamań kabla. Przy transporcie i składowaniu maszyny nie należy owijać kabla wokół maszyny.

Następujące elementy nie mogą być używane:

• Brzeszczoty popękane i o zmienionym kształcie.
• Brzeszczoty ze stali wysokostopowej szybkotnącej (brzeszczoty HSS).
• Brzeszczoty stępione z powodu zbyt wielkiego obciążenia silnika.
• Brzeszczoty, które nie nadają się do pracy z prędkością obrotową na biegu jałowym.

Wskazówki dot. użytkowania osobistego wyposażenia ochronnego:

• Przy pracy zawsze nosić nauszniki.
• Przy pracy zawsze nosić maseczkę chroniącą drogi oddechowe.
• Zawsze przy pracach nosić okulary ochronne.

Wskazówki dot. pracy:

Proces cięcia

Niebezpieczeństwo

- Nie zbliżać rąk do elementów tnących ani do brzeszczota. Drugą ręką przytrzymywać dodatkowy uchwyt lub obudowę silnika. Gdy

pilarka trzymana jest w obydwu rękach, to brzeszczot nie jest w stanie ich zranić.

• Nie wkładać rąk pod obrabiany przedmiot. Kołpak ochronny pod obrabianym przedmiotem nie jest w stanie chronić operatora przed brzeszczotem.
• Dopasować głębokość cięcia do grubości obrabianego przedmiotu. Pod obrabianym przedmiotem powinna być widoczna niecała wysokość jednego zęba.
• Obrabianego przedmiotu nigdy nie trzymać w ręce ani nad nogami. Zabezpieczyć obrabiany przedmiot na stabilnej podstawie. Aby zminimalizować niebezpieczeństwo kontaktu cielesnego, zakleszczenia brzeszczotu albo utraty kontroli, ważną rzeczą jest, by obrabiany przedmiot dobrze zamocować.
• W trakcie przeprowadzania prac, przy których stosowane narzędzie może trafić na ukryte przewody prądowe, należy trzymać elektronarzędzie za zaizolowane powierzchnie uchwytu. Kontakt z przewodem elektrycznym powoduje powstawanie napięcia również na metalowych częściach elektronarzędzia i prowadzi do porażenia prądem elektrycznym.
• Przy cięciu wzdłużnym zawsze używać ogranicznika lub prowadnicy. Poprawia do dokładność przy cięciu oraz zmniejsza możliwość zakleszczenia się pilarki.
• Zawsze używać brzeszczotów o odpowiedniej wielkości i właściwym otworze mocującym (np. o kształcie promienistym lub okrągłym). Brzeszczoty nie należące do kompletu montażowego poruszają się nierówno i prowadzą od utraty kontroli.
• Nigdy nie używać uszkodzonych lub niewłaściwych podkładek brzeszczotów wzgl. śrub. Podkładki brzeszczotu i śruby zostały specjalnie skonstruowane na Twoją pilarkę, by osiągnąć optymalną wydajność i bezpieczeństwo pracy.

Przyczyny odrzutu i odpowiednie przepisy bezpieczeństwa

- Odrzut jest to nagła reakcja spowodowana przez zahaczony, zakleszczony lub niewłaściwie założony brzeszczot, co powoduje, że pilarka

wyskakuje w sposób niekontrolowany z obrabianego przedmiotu w kierunku operatora.

• Gdy brzeszczot zahacza się lub zakleszcza w zamykającym się rzazie, urządzenie się blokuje, a siła silnika odrzuca piłę do tyłu w kierunku operatora.
• Jeżeli brzeszczot obróci się lub niewłaściwie ustawi w rzazie, zęby tylnej krawędzi brzeszczota mogą się zahaczyć w powierzchni drewna, przez co brzeszczot wysunie się z rzazu, a piła może odskoczyć w kierunku operatora.

Odrzut jest konsekwencją niewłaściwego lub nieprawidłowego użycia piły. Można go uniknąć za pomocą odpowiednich środków zaradczych opisanych poniżej.

• Mocno trzymać pilarkę obiema rękoma, a ramiona trzymać w takiej pozycji, by mogły stawić czoła siłom odrzutu. Zawsze stawać z boku brzeszczota, nigdy nie ustawiać ciała w jednej linii z brzeszczotem. Przy odrzucie pilarka może odskoczyć do tyłu, jednak operator jest w stanie, stosując odpowiednie środki zaradcze, zapanować nad siłami odrzutu.
• Gdy brzeszczot się zakleszcza lub operator przerywa pracę, należy wyłączyć pilarkę i spokojnie ją przytrzymać w obrabianym przedmiocie, aż brzeszczot znajdzie się w stanie spoczynku. Nigdy nie usuwać pilarki z obrabianego materiału ani nie wyjmować jej ku tyłowi, jeżeli brzeszczot jeszcze się porusza, bo może dojść do odrzutu. Ustalić i usunąć przyczynę zakleszczenia się brzeszczota.
• Gdy wymagane jest ponowne uruchomienie pilarki znajdującej się w obrabianym przedmiocie, należy wycentrować brzeszczot w szczelinie narzędziowej i sprawdzić, czy zęby brzeszczota się nie zahaczyły w obrabianym przedmiocie. Jeżeli brzeszczot się zakleszczył, przy ponownym włączeniu pilarki może on wysunąć się z obrabianego materiału albo spowodować odrzut.

• Podeprzeć wielkie płyty, aby zmniejszyć ryzyko odrzutu przez zakleszczony brzeszczot. Wielkie płyty mogą się przegiąć pod swoim własnym ciężarem. Płyty należy podeprzeć z obydwu stron i to zarówno w pobliżu rzazu, jak i przy krawędzi.

• Nie używać tępych ani uszkodzonych brzeszczotów. Brzeszczoty z tępymi albo źle wyprofilowanymi zębami, ze względu na zbyt wąski rzaz, powodują powstawanie zwiększonego tarcia, zakleszczeń brzeszczota lub odrzutów.

• Przed cięciem należy dociągnąć ustawienia głębokości cięcia i kąta cięcia. Jeżeli w trakcie cięcia ustawienia się zmieniają, piła może się zakleszczyć i spowodować odrzut.
• Przy cięciu ścian lub innych niewidocznych obszarów należy postępować ze szczególną ostrożnością. Zanurzająca się piła może się zablokować przy cięciu ukrytych obiektów i spowodować odrzut.

Działanie dolnego kołpaka ochronnego

• Przed każdym użyciem sprawdzić, czy dolny kołpak ochronny zamyka się w niezawodny sposób. Nie używać pilarki, gdy dolnego kołpaka ochronnego nie można poruszać w swobodny sposób i gdy natychmiast się nie zamyka. Nigdy nie zakleszczać ani nie wiązać dolnego kołpaka ochronnego w pozycji otwartej. Jeżeli pilarka nieopatrznie spadnie na ziemię, dolny kołpak ochronny może się zniekształcić. Otworzyć kołpak ochronny za pomocą dźwigni odprowadzającej i upewnić się, czy się swobodnie porusza oraz czy przy wszystkich możliwych kątach i głębokościach cięcia nie dotyka ani brzeszczota ani innych części.
• Sprawdzić stan i działanie sprężyny w dolnym kołpaku ochronnym. Przed użyciem pilarki zlecić jej przegląd, gdy kołpak ochronny i sprężyna nie działają w sposób niezawodny. Uszkodzone części, kleiste osady albo nagromadzenie wiórów powoduje opóźnienie działania dolnego kołpaka ochronnego.
• Ręką otwierać dolny kołpak ochronny tylko przy szczególnych cięciach, jak „cięcia zanurzeniowe i cięcia pod kątem”. Otworzyć dolny kołpak ochronny przy użyciu dźwigni odprowadzającej i puścić go, gdy brzeszczot znalazł się w obrabianym przedmiocie. Przy wszystkich innych rodzajach cięcia dolny kołpak ochronny powinien pracować automatycznie.
• Nie odkładać pilarki na stole roboczym ani na ziemi, gdy kołpak ochronny nie przykrywa brzeszczota. Niechroniony, bezwładnie poruszający się brzeszczot porusza pilarkę w

kierunku odwrotnym do kierunku cięcia i tnie wszystko, co napotyka na drodze. Pamiętać przy tym o czasie złoki brzeszczota.

Wskazówki dot. konserwacji i utrzymania sprawności:

• Regularne czyszczenie maszyny, przede wszystkim elementów regulujących i prowadnic stanowi ważny czynnik bezpieczeństwa.
• Można używać jedynie oryginalnych części zamiennych i akcesoriów firmy MAFELL. W przeciwnym wypadku wygasa prawo do roszczeń gwarancyjnych względem producenta.

4 Zbrojenie / Ustawianie

4.1 Podłączenie do sieci

Przed uruchomieniem sprawdzić, czy napięcie sieciowe zgadza się z napięciem roboczym podanym na tabliczce znamionowej maszyny.

4.2 Wyciąg na wióry

Przy wszelkiego rodzaju pracach związanych z wytwarzaniem wielkich ilości kurzu należy podłączyć do maszyny odpowiedni zewnętrzny wyciąg. Prędkość powietrza musi wynosić co najmniej 20 m/sek.

Średnica wewnętrzna króćca odsysającego 1 (rys. 1) wynosi 35 mm.

4.3 Wybór brzeszczota

W celu zachowania dobrej jakości cięcia, należy używać ostrego narzędzia i wybrać narzędzie w zależności od materiału i zastosowania z poniższej listy:

Ciecie drewna miękkiego i twardego w poprzek i wzdłuż kierunku słojów:

- Brzeszczot do piły tarczowej HM ∅ 160 x 1,8 x 20 mm, 24 zęby

Ciecie drewna miękkiego i twardego specjalnie wzdłuż kierunku słojów:

- Brzeszczot do piły tarczowej HM ∅ 160 x 1,8 x 20 mm, 16 zębów

Ciecie drewna miękkiego i twardego tylko w poprzek do kierunku włókien:

- Brzeszczot do piły tarczowej ∅ 160 x 1,8 x 20 mm, 32 zęby

- Brzeszczot do piły tarczowej HM ∅ 162 x 1,8 x 20 mm, 48 zębów

Ciecie drewna miękkiego i twardego specjalnego w poprzek do kierunku włókien:

- Brzeszczot do piły tarczowej HM ∅ 160 x 1,8 x 20 mm, 56 zębów

Ciecie płyt laminowanych:

- Brzeszczot do piły tarczowej HM ∅ 160 x 1,8 x 20 mm, 48 zębów

Ciecie materiałów izolacyjnych z włókien drzewnych:

- Brzeszczot do piły tarczowej ∅ 160 x 1,8 x 20 mm, 32 zęby

Ciecie tworzyw sztucznych (styropianu)

- Brzeszczot do piły tarczowej ∅ 160 x 1,8 x 20 mm, 16 zębów

Ciecie płyt z cementu włóknistego:

- Brzeszczot diamentowy HM ∅ 160 x 3,0 x 20 mm, 4 zęby

4.4 Wymiana brzeszczota

Niebezpieczeństwo

Przy wszelkiego rodzaju pracach konserwacyjnych należy wyjąć wtyczkę z gniazdka.

• W celu bocznego odczepienia pokrywy ochronnej 23 (rys.3), użyć przycisku 2 (rys. 4) i pociągnąć dźwignię blokującą 3 ku górze. Pociągnięcie dźwigni blokującej powoduje automatyczne zablokowanie wału piłowego i zaryglowanie dźwigni włączającej.
• Za pomocą wkrętaka sześciokątnego 4 (uchwyt rys. 2) poluzować śrubę mocującą kołnierz 5 (rys. 3) kręcąc w lewo. Wyjąć śrubę i zdjąć przedni kołnierz mocujący 6.
• Teraz można usunąć brzeszczot przez jego podniesienie do przodu.
• Kołnierze mocujące muszą być wolne od przylegających cząstek.
• Przy zakładaniu brzeszczota zwrócić uwagę na kierunek obrotów.
• Następnie założyć kołnierz mocujący, przyłożyć śrubę mocującą kołnierz i dokręcić ją kręcąc w prawo.

- Zamknąć pokrywę ochronną. W tym celu zamknąć pokrywę i docisnąć dźwignię blokującą 3 (rys. 3) ku dołowi.

5 Praca

5.1 Uruchomienie

Z niniejszą instrukcją obsługi muszą się zaznajomić wszystkie osoby, którym zlecono obsługę maszyny, przy czym szczególną uwagę należy zwrócić na rozdział „Przepisy bezpieczeństwa”.

5.2 Włączanie i wyłączanie

- Włączanie: Najpierw należy odryglować blokadę włączenia przez naciśnięcie dźwigni blokującej 7 (rys. 4). Następnie, przy wciśniętej dźwigni blokującej, użyć dźwigni włączającej 8.

Ponieważ chodzi o włącznik bez blokady, maszyna działa tylko tak długo, jak długo wciśnięta pozostaje dźwignia włączająca.

Wbudowany układ elektroniczny zapewnia przy włączaniu przyspieszenie bez odrzutu, a przy obciążeniu reguluje prędkość obrotową na ustawioną wartość.

Poza tym układ elektroniczny powoduje redukcję obrotów silnika przy przeciążeniu, tzn. brzeszczot się zatrzymuje. Należy wówczas wyłączyć maszynę. Następnie ponownie włączyć maszynę i pracować ze zredukowaną prędkością posuwu.

Przegrzanie maszyny prowadzi do zbyt szybkiego wyłączenia przeciążeniowego.

Za pomocą pokrętła 9 (rys. 2) można płynnie nastawiać prędkość obrotową brzeszczota od 3600 do 6250 min ^-1 .

Poziom Prędk. obrot. min	-1
1	3600
2	4130
3	4660
4	5190
5	5720
6	6250

Grupy tworzyw

- PVC, Plexi, PA

- Poziom: 1 - 6

- Drewno twarde, drewno miękkie, drewno laminatowe

- Poziom: 3 - 6

- Materiały płytowe powlekane

- Poziom: 4 - 6

- Płyty z cementu włóknistego

- Poziom: 3 - 5

- Wyłączanie: W celu wyłączenia urządzenia należy zwolnić dźwignię włączającą 8. Wbudowany automatyczny hamulec powoduje ograniczenie czasu hamowania brzeszczota na ok. 5 sek. Blokada włączenia aktywuje się automatycznie i zabezpiecza pilarkę tarczową przed niezamierzonym włączeniem.

5.3 Ustawianie głębokości cięcia

Głębokość cięcia można nastawić w przedziale od 0 do 57 mm, w stopniach po 1 mm.

Należy postępować w sposób następujący:

• Przestawić wskaźnik 10 (rys. 4) przez jego obrót do górnej lub dolnej pozycji, w zależności od tego, czy praca ma się odbywać przy użyciu szyny prowadzącej lub bez niej.
• Ustawić głębokość cięcia według podziałki przy użyciu ogranicznika głębokości 11. Ogranicznik posiada 1-milimetrowy zatrzask.
• W celu ustawienia wymiarów przejściowych można za pomocą wkrętaka sześciokątnego 4 (uchwyt rys. 2) przekręcić śrubę z łbem walcowym 12 (rys. 4). Jeden obrót odpowiada 1 mm zmiany głębokości cięcia.

Zawsze nastawiać głębokość cięcia na wartość o ok. 2 do 5 mm większą od grubości ciętego materiału.

5.4 Ustawianie rzazów ukośnych

Przy rzazie ukośnym agregat tnący można nastawić na dowolny kąt od 0° do 45°.

• Zwolnić śrubę skrzydełkową 13 (rys. 4).
• Odpowiednio do podziałki ustawić kąt na segmencie odchylnym.
• Następnie dokręcić śrubę skrzydełkową 13.

Dodatkowo można odchylić maszynę na -1° wzgl. 48°.

• W celu odchylenia na -1°, pociągnąć suwak 14 (rys.4) w kierunku strzałki do tyłu i mocno go przytrzymać.
• Odchylić maszynę na -1°.
• W celu odchylenia maszyny na 48°, docisnąć ogranicznik 15 (rys.3) do dołu.
• Odchylić maszynę na 48°.
• Ograniczniki 45° i 0° resetowane są automatycznie po dokonaniu przesuwu.

5.5 Cięcia zanurzeniowe

Niebezpieczeństwo

Niebezpieczeństwo odrzutu przy cięciu zanurzeniowym! Przed zanurzeniem należy przyłożyć maszynę tylną krawędzią płyty podstawowej do ogranicznika przymocowanego do obrabianego przedmiotu. W przypadku zastosowania szyny prowadzącej (wyposażenie specjalne) należy zamocować dostępny jako wyposażenie specjalne ogranicznik do szyny prowadzącej. Przy zanurzeniu maszyny należy ją mocno trzymać za uchwyt i przesuwać lekko do przodu!

- Znaczniki 16 (rys. 1) przy dolnym kołpaku ochronnym i przy suwaku służą do orientacji w obszarze cięcia całkowicie zanurzonego brzeszczota w przypadku zastosowania szyny prowadzącej (wyposażenie specjalne).

5.6 Cięcie z trasowaniem

Płyta podstawowa posiada naprowadzany wskaźnik 17 (rys. 1), zarówno do cięcia prostego jak i do rzazu ukośnego. Krawędź traserska odpowiada wewnętrznej stronie brzeszczota.

- Zabezpieczyć obrabiany przedmiot przed przesunięciem i ustawić elementy mocujące

obrabiany przedmiot w taki sposób, by brzeszczot swobodnie się obracał.

• Mocno przytrzymać maszynę przy uchwycie i nałożyć przednią częścią płyty podstawowej na obrabiany przedmiot.
• Włączyć pilarkę-zagłębiarkę (patrz rozdział 5.2). Zanurzyć na ustawioną głębokość cięcia i przesuwać maszynę współbieżnie w równomierny sposób.
• Po zakończeniu cięcia wyłączyć pilarkę przez zwolnienie dźwigni włączającej 8 (rys. 4). Odchylić agregat tnący do górnej zaryglowanej pozycji.

5.7 Cięcie z ogranicznikiem równoległym

Ogranicznik równoległy 18 (rys. 1) służy do cięcia równoległego względem już istniejącej krawędzi. Ogranicznik można umieścić zarówno po prawej jak i po lewej stronie maszyny. Obszar cięcia wynosi po prawej stronie ok. 140 mm, a po lewej stronie ok. 295 mm.

- Szerokość skrawania można przestawić po poluzowaniu śruby skrzydełkowej 19 (rys. 2), przesuwając odpowiednio ogranicznik, a następnie ponownie dokręcając śruby skrzydełkowe.

W celu umożliwiaenia lepszego prowadzenia pilarkizagłębiarki można dodatkowo użyć ogranicznika równoległego przez jego proste przekręcenie (powierzchnia prowadząca krawędzi obrabianego przedmiotu wskazuje ku górze). Teraz można prowadzić maszynę wzdłuż listwy zamocowanej na obrabianym przedmiocie.

5.8 Rycowanie przy użyciu szyny prowadzącej (wyposażenie specjalne)

W przypadku materiałów płytowych, czysty rzaz otrzymuje się, gdy stosuje się rycowanie.

Zastosować odpowiedni brzeszczot (patrz rozdział 4.3).

W celu uniknięcia zerwania powierzchni, postępować w sposób następujący:

• Zamocować szynę prowadzącą na obrabianym przedmiocie.

• Odchylić zatrzask 20 (rys. 2) do oporu w kierunku zgodnym z ruchem wskazówek zegara. Głębokość rycowania ustawiona jest teraz na ok. 3 mm.

• Założyć maszynę z rowkiem prowadzącym na szynie prowadzącej.

• Ustawić głębokość cięcia - uwzględnić grubość szyny prowadzącej (patrzy rozdział 5.3).
• Zastosować rycowanie na płycie. Odchylić zatrzask 20 (rys. 2) do oporu w kierunku przeciwnym do ruchu wskazówek zegara.
• Zanurzyć na ustawioną głębokość cięcia i przeciąć płytę na całej grubości.

5.9 Cięcie płyt z cementu włóknistego przy użyciu brzeszczota diamentowego (wyposażenie specjalne)

Należy postępować w sposób następujący:

• Zastosować odpowiedni brzeszczot (patrz rozdział 4.3).
  • Zmienić brzeszczot (patrz rozdział 4.4).

Brzeszczot diamentowy zaprojektowano do zastosowania z płytami z cementu włóknistego. Zęby brzeszczota diamentowego są delikatniejsze od zębów brzeszczota HM. Z tego względu należy pracować przy użyciu szyny prowadzącej.

5.10 Praca przy użyciu szyn prowadzących

- W celu osiągnięcia dokładnego prowadzenia, należy ustawić luz za pomocą obydwu pokręteł 21 (rys. 2 i 4).

Przy użyciu pilarki-zagłębiarki można pracować z zastosowaniem szyn prowadzących dostępnych w wyposażeniu specjalnym.

Dodatkowo można też stosować niektóre szyny dostępne na rynku.

- W tym celu należy poluzować śruby i usunąć wkładkę 24 (rys. 2).

5.11 Praca przy użyciu wskaźnika pozycji MT-PA Patrz piktogramy na stronie 4.

6 Konserwacja i utrzymanie sprawności

Niebezpieczeństwo

Przy wszelkiego rodzaju pracach konserwacyjnych należy wyjąć wtyczkę z gniazdka.

Maszyny MAFELL są urządzeniami niskoobsługowymi.

Stosowane łożyska są nasmarowane na cały okres żywotności. Po dłuższym okresie użytkowania zaleca się przekazanie maszyny do autoryzowanego serwisu MAFELL w celu dokonania jej przeglądu.

Na wszystkich punktach smarowania należy używać jedynie naszego smaru specjalnego, nr katalogowy 049040 (puszka 1 kg).

6.1 Składowanie

Jeśli urządzenie nie będzie używane przez dłuższy czas, należy je dokładnie wyczyścić. Spryskać nieosłonięte części metalowe środkiem zapobiegającym rdzy.

7 Usuwanie usterek

Niebezpieczeństwo

Określenie przyczyn istniejących usterek i ich usunięcie zawsze wymaga zwiększonej czujności i ostrożności. Przedtem należy wyjąć wtyczkę z gniazdka!

Poniżej przedstawiono niektóre z najczęściejstych usterek i ich przyczyny. W przypadku dalszych usterek należy się zwrócić do dystrybutora albo bezpośrednio do serwisu MAFELL.

Usterka	Przyczyna	Środek zaradczy
Nie można włączyć maszyny	Brak dostępnego napięcia sieciowego lub zbyt niskie napięcie sieciowe	Zlecić elektrykowi sprawdzenie zasilania
	Uszkodzony bezpiecznik sieciowy	Zlecić elektrykowi wymianę bezpiecznika
	Zużyte szczotki węglowe	Dostarczyć maszynę do przedstawiciela serwisu MAFELL
Maszyna zatrzymuje się w trakcie frezowania	Awaria sieci	Zlecić elektrykowi sprawdzenie bezpieczników po stronie zasilania
	Przeciążenie maszyny	Zmniejszyć prędkość posuwu lub schłodzić maszynę
	Zużyte szczotki węglowe	Dostarczyć maszynę do przedstawiciela serwisu MAFELL
Brzeszczot się zacina przy posuwie maszyny w przód	Zbyt szybki posuw	Zmniejszyć prędkość posuwu
	Tępy brzeszczot	Natychmiast puścić wyłącznik. Wyjąć maszynę z obrabianego przedmiotu i wymienić brzeszczot
	Napreżenia w obrabianym przedmiocie	Zwiększona ostrożność przy cięciu piłą, zwiększa się ryzyko odbicia.
	Niewłaściwe prowadzenie maszyny (np. z powodu prowadzenia z wolnej ręki)	Użyć ogranicznika równoległego
	Nierówna powierzchnia obrabianego przedmiotu	Ustawić powierzchnię
Brzeszczot drga w obrabianym przedmiocie	Nieprawidłowo wyregulowany brzeszczot	Dokręcić brzeszczot
	Obrabiany przedmiot nie zamocowany	Przymocować obrabiany przedmiot za pomocą zacisków
Brzeszczot się zatrzymuje - silnik dalej się obraca	Nieprawidłowo zamocowany brzeszczot	Dokręcić brzeszczot
Nadpalenia przy ostrzach	Dla bieżącej operacji brzeszczot jest niewłaściwy lub za tępy	Wymienić brzeszczot
Zapchany wyrzut wiórów	Zbyt mokre drewno	Oczyścić wylot wiórów
	Długo trwające cięcie bez wyciągu	Podłączyć maszynę do zewnętrznego wyciągu, np. do małego odpylacza

8 Wyposażenie specjalne

• Brzeszczot HM ∅ 160 x 1,8 x 20, 16 zębów (cięcie wzdłużne) Nr katalogowy 092539
• Brzeszczot HM ∅ 160 x 1,8 x 20, 24 zęby (cięcia wzdłużne i poprzeczne) Nr katalogowy 092533
• Brzeszczot HM ∅ 160 x 1,8 x 20, 32 zęby (cięcia wzdłużne i poprzeczne) Nr katalogowy 092552
• Brzeszczot HM ∅ 160 x 1,8 x 20, 56 zębów (cięcie poprzeczne) Nr katalogowy 092553
• Brzeszczot HM ∅ 162 x 1,8 x 20, 48 zębów (cięcie poprzeczne) Nr katalogowy 092584
• Brzeszczot HM ∅ 160 x 1,8 x 20, 48 zębów FZ/TR do cięcia trespa (płyty laminowane) Nr katalogowy 092569
• Brzeszczot DIA ∅ 160 x 3,0 x 20, 4 zęby Nr katalogowy 092474
• Szyna prowadząca F 80, dług. 800 mm Nr katalogowy 204380
• Szyna prowadząca F 110, dług. 1100 mm Nr katalogowy 204381
• Szyna prowadząca F 160, dług. 1600 mm Nr katalogowy 204365
• Szyna prowadząca F 210, dług. 2100 mm Nr katalogowy 204382
• Szyna prowadząca F 310, dług. 3100 mm Nr katalogowy 204383
• Ogranicznik kątowy F-WA Nr katalogowy 205357
• Akcesoria do szyny prowadzącej:
• Ścisk F-SZ180MM (2 szt.) Nr katalogowy 207770
• Element łączący F-VS Nr katalogowy 204363
• Zestaw oprawy szyny F80/160 z ogranicznikiem kątowym, na który składają się: F80 + F160 + element łączący + ogranicznik kątowy + 2 ściski + oprawa szyny
• Zestaw oprawy szyny F160/160, na który składają się: 2 x F160 + element łączący + 2 ściski + oprawa szyny
• Ogranicznik odrzutu F-RS Nr katalogowy 202867
• Wskaźnik pozycji MT-PA Nr katalogowy 205398
• Ogranicznik równoległy, kpl. Nr katalogowy 203214
• Przyssawkowy system mocujący Aerofix F-AF 1, na który składają się: Szyna 1,3 m, przejściówka na góre i dół, wąż elastyczny
• Wąż elastyczny FXS-L, długość 3,2 m Nr katalogowy 205276

• Kieszeń do szyny prowadzącej F 160 Nr katalogowy 204626

• Głowice okapturzone opak. F-EK Nr katalogowy 205400

• Profil antypoślizgowy opak. F-HP 6,8 m Nr katalogowy 204376
• Ochrona przed zerwaniem opak. F-HP 3,4 m Nr katalogowy 204375
• Ogranicznik oddolny MF-UA Nr katalogowy 206073
• Worek na wióry Nr katalogowy 206921

9 Rysunek z rozbiciem na części i lista części zamiennych

Informacje nt. części zamiennych podane są na naszej stronie internetowej: www.mafell.com

Obsah
