MANUALE UTENTE MT 55 cc Mafell
Sega ad immersione Traduzione delle istruzioni d’uso originali
5.9 Tagliare con la lama da taglio diamantata in lastre in fibrocemento (accessorio
speciale) ......................................................................................................................... 52 5.10 Tagliare con le barre guida ............................................................................................. 52
5.11 Lavorare con l'indicatore di posizione MT-PA ................................................................ 52

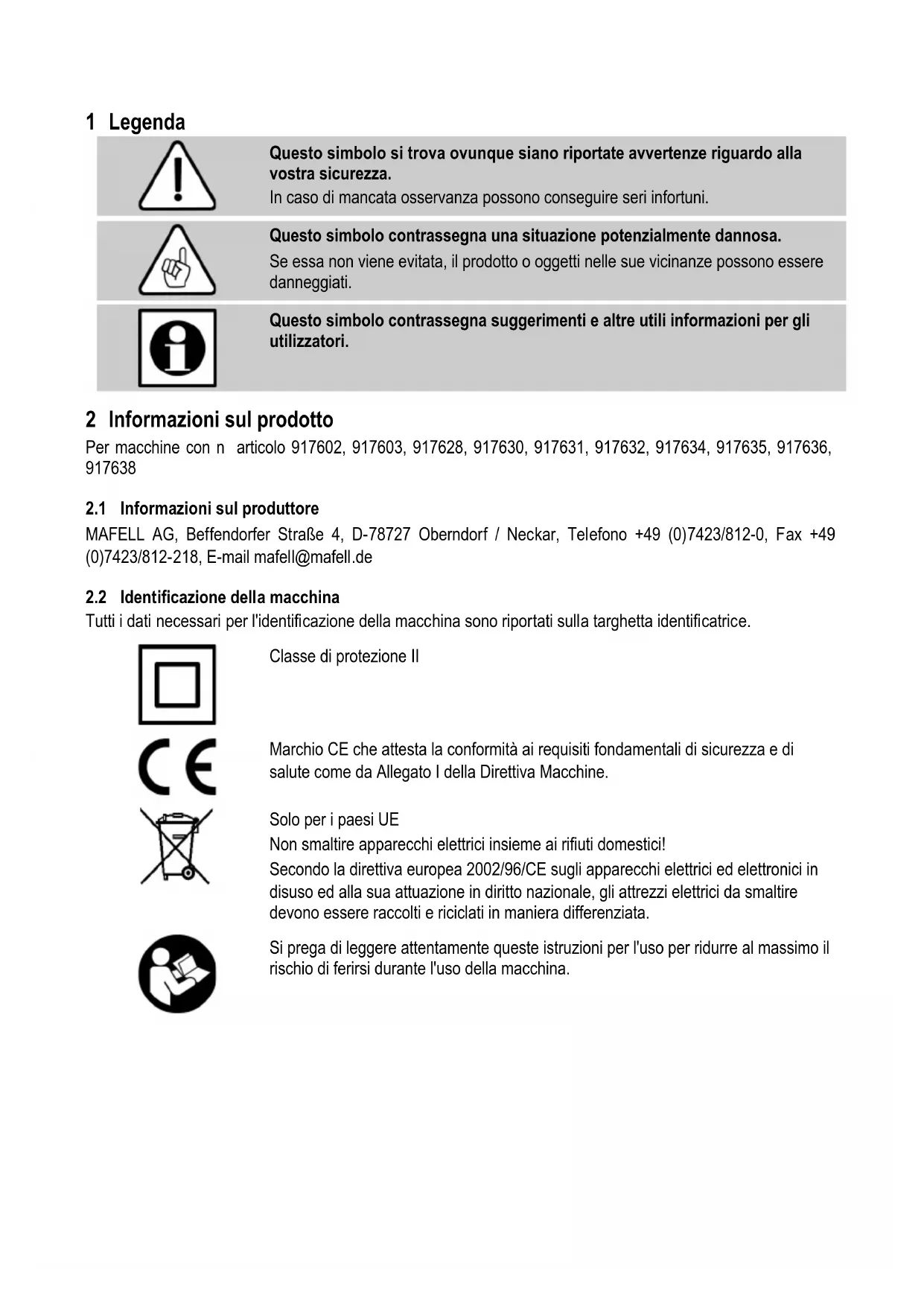

Questo simbolo si trova ovunque siano riportate avvertenze riguardo alla vostra sicurezza. In caso di mancata osservanza possono conseguire seri infortuni.
Questo simbolo contrassegna una situazione potenzialmente dannosa. Se essa non viene evitata, il prodotto o oggetti nelle sue vicinanze possono essere danneggiati.
Questo simbolo contrassegna suggerimenti e altre utili informazioni per gli utilizzatori. 2 Informazioni sul prodotto Per macchine con n articolo 917602, 917603, 917628, 917630, 917631, 917632, 917634, 917635, 917636,
2.1 Informazioni sul produttore
MAFELL AG, Beffendorfer Straße 4, D-78727 Oberndorf / Neckar, Telefono +49 (0)7423/812-0, Fax +49 (0)7423/812-218, E-mail mafell@mafell.de
2.2 Identificazione della macchina
Tutti i dati necessari per l'identificazione della macchina sono riportati sulla targhetta identificatrice.
Classe di protezione II
Marchio CE che attesta la conformità ai requisiti fondamentali di sicurezza e di salute come da Allegato I della Direttiva Macchine.
Solo per i paesi UE Non smaltire apparecchi elettrici insieme ai rifiuti domestici! Secondo la direttiva europea 2002/96/CE sugli apparecchi elettrici ed elettronici in disuso ed alla sua attuazione in diritto nazionale, gli attrezzi elettrici da smaltire devono essere raccolti e riciclati in maniera differenziata.
Si prega di leggere attentamente queste istruzioni per l'uso per ridurre al massimo il rischio di ferirsi durante l'uso della macchina.2.3 Dati tecnici Tensione operativa
230 V CA 110 V CA 120 V CA Frequenza di rete
50 Hz 50 Hz 60 Hz Potenza assorbita nel funzionamento continuo
1400 W 1400 W 1400 W Corrente assorbita nel funzionamento continuo
7,0 A 13,5 A 13,5 A Numero di giri a vuoto
da 3600 a 6250 min⁻¹ Profondità di taglio
57 mm Gruppo di taglio girevole
-1°/ 0°- 48° Diametro della lama di taglio max/min
162/149 mm Spessore corpo base della sega
1,2 mm Larghezza di taglio dell'utensile
1,8 mm Foro di inserimento della lama di taglio
20 mm Diametro del bocchettone di aspirazione
35 mm Peso senza cavo elettrico, senza battuta parallela 4,5 kg Dimensioni (larghezza x lunghezza x altezza)
Le emissioni di rumore indicate sono state misurate secondo la norma EN 62841-1 ed EN 62841-2-5 e possono essere utilizzate per confrontare l'elettroutensile con un altro e per fare una valutazione preliminare del carico.
Pericolo Le emissioni di rumore durante il reale utilizzo dell'elettroutensile possono differire dai valori indicati, a seconda del modo in cui l'elettroutensile viene utilizzato, in particolare del tipo di pezzo da lavorare. Perciò, indossare sempre una protezione dell'udito, anche quando l'elettroutensile funziona senza carico!
2.4.1 Informazioni sull'emissione di rumori
I valori di rumorosità determinati secondo EN 62841-1 ed EN 62841-2-5 sono: Livello di pressione acustica L
= 94 dB (A) Incertezza K
= 3 dB (A) Livello di potenza sonora
= 102 dB (A) Incertezza K
= 3 dB (A) La misurazione della rumorosità è stata effettuata con la lama da taglio fornita di serie.
2.4.2 Informazioni sulle vibrazioni
L'oscillazione tipica mano-braccio, rilevata secondo EN 62841, è minore di 2,5 m/s
2.5 Contenuto della fornitura
Sega circolare portatile MT 55 cc completa di: 1 lama da taglio circolare in metallo duro Ø 162 mm, 48 denti 1 battuta parallela (non per i modelli MidiMAX) 1 utensile d'uso alloggiato nel supporto della macchina 1 valigetta per il trasporto1 istruzioni per l'uso 1 libretto "Norme di sicurezza" 1 indicatore di posizione MT-PA per art. n. 917603, 917631, 917635, 917637, 917658
2.6 Dispositivi di sicurezza
Pericolo I dispositivi descritti sono indispensabili per il funzionamento sicuro della macchina e non devono essere rimossi o manomessi. Prima del funzionamento, verificare la funzione dei dispositivi di sicurezza e la presenza di eventuali danneggiamenti. Non utilizzare la macchina con dispositivi di sicurezza mancanti o inefficaci. La macchina è dotata dei seguenti dispositivi di sicurezza: - Cappa di protezione - Piano di appoggio grande - Manici - Dispositivo di commutazione e freno - Bocchettone di aspirazione
La sega ad immersione è destinata esclusivamente al taglio longitudinale e trasversale di legno massiccio. Possono essere lavorati anche pannelli di materiale compositi come pannelli di truciolato (compensato), pannelli per falegnami e pannelli MDF. È possibile utilizzare anche materiali isolanti in fibra di legno. Utilizzare solo lame di sega autorizzate da Mafell secondo la norma EN 847-1 nell’ambito del Ø indicato. Con la lama di sega diamantata si possono tagliare anche lastre in fibrocemento. Qualsiasi altro uso di quello descritto sopra non è consentito. Il fabbricante non risponde per danni risultanti da tale altro uso. Per usare la macchina conforme alla sua destinazione d'uso è necessario rispettare le condizioni operative, di manutenzione e di riparazione prescritte da Mafell.
Pericolo Nonostante l'uso conforme alla destinazione e l'osservanza delle disposizioni di sicurezza restano dei rischi residui causati dall'uso previsto, i quali potrebbero comportare di conseguenza danni alla salute. - In fase di taglio, contatto con la parte della lama da taglio sporgente da sotto al pezzo. - Contatto con le parti girevoli dal lato: lama da taglio, flangia di serraggio e vite della flangia. - Contraccolpo della macchina in caso di inceppamento nel pezzo. - Rottura e fuoriuscita della lama da taglio o di sue parti. - Contatto con pezzi sotto tensione con alloggiamento aperto e spina elettrica non estratta. - Danneggiamento dell'udito in caso di lavori prolungati senza cuffie protettive. - Emissione di polveri di legno nocive alla salute in caso di lavoro prolungato senza impianto di aspirazione. 3 Avvertenze di sicurezza Pericolo Osservate sempre le seguenti avvertenze di sicurezza e le disposizioni di sicurezza vigenti nel paese di utilizzazione! Leggere anche le avvertenze di sicurezza contenute nell'opuscolo allegato «Avvertenze di sicurezza». Avvertenze di carattere generale: - È assolutamente vietato che questa macchina venga usata da bambini o da ragazzi. Fanno eccezione giovani sotto la sorveglianza di personale esperto ai fini di istruzione. - Non lavorate mai senza i dispositivi di protezione prescritti per il lavoro in questione e non modificatenessun componente della macchina che ne possa compromettere la sicurezza. - Se si usa la macchina all'aperto si raccomanda l'uso di un interruttore magnetotermico di sicurezza per correnti di guasto. - Cavi o spine difettosi devono essere sostituiti immediatamente. La sostituzione deve essere eseguita solo da Mafell o da un’officina di assistenza clienti MAFELL autorizzata, per così evitare pericoli in materia di sicurezza. - Evitate di schiacciare o piegare fortemente il cavo. Non avvolgete il cavo intorno alla macchina, soprattutto durante il trasporto e l'immagazzinaggio della macchina. È vietato utilizzare: - lame da taglio crepate e lame dalla forma alterata; - lame da taglio in acciaio rapido altamente legato (lame in acciaio superrapido); - lame da taglio che non tagliano a causa dell'eccessiva sollecitazione del motore; - lame da taglio non adatte per la velocità della lama a vuoto. Avvertenze per l'impiego di dispositivi di protezione individuali: - Indossare sempre una protezione dell'udito durante i lavori. - Indossare sempre una mascherina antipolvere durante i lavori. - Indossare per tutti i lavori indossare occhiali di protezione. Avvertenze relative al servizio: Procedura di sega
Pericolo - Non avvicinare le mani alla zona della sega e della lama di sega. Con la seconda mano afferrare l'impugnatura supplementare o il carter del motore. Se la sega viene tenuta con entrambe le mani, le stesse non possono essere lesionate dalla lama di sega. - Non mettere le mani sotto il pezzo. La cappa di protezione non può proteggere le mani sotto il pezzo dalla lama di sega. - Adattare la profondità di taglio allo spessore del pezzo. Sotto il pezzo non deve sporgere più di uno spessore di altezza dente. - Non afferrare mai il pezzo da segare con la mano né appoggiarlo sulla gamba. Bloccare il pezzo ad un supporto stabile. È importante fissare bene il pezzo per minimizzare così il pericolo di contatto con il corpo, che la lama si incastra o la perdita del controllo. - Tenere l'utensile elettrico dalle superfici dell'impugnatura isolate, quando eseguite dei lavori dove l'utensile utilizzato potrebbe toccare cavi elettrici nascosti oppure il proprio cavo di alimentazione. Il contatto con un cavo conduttore di corrente mette sotto tensione anche le parti metalliche dell’utensile elettrico e causa una scossa elettrica. - Utilizzare sempre un elemento di battuta o una guida diritta per bordi per effettuare tagli longitudinali. Questo migliora la precisione del taglio e minimizza la possibilità che la lama di sega s’incastra. - Utilizzare sempre lame di sega della giusta grandezza e con foro di alloggio adatto (p. es. a forma di rombo o tondo). Le lame di sega non adatte agli elementi montati della sega ruotano irregolarmente e portano alla perdita del controllo. - Non utilizzare mai rondelle o viti della lama di sega danneggiate o non adatte. Le rondelle e le viti della lama di sega sono progettate specificamente per la vostra sega, per un rendimento ottimale e la sicurezza operativa. Contraccolpo – Cause e rispettive avvertenze di sicurezza - Un contraccolpo è un'improvvisa reazione di una lama di sega che rimane agganciata e incastrata o allineata sbagliata, che porta a fare sollevare la sega in modo incontrollato muovendosi fuori dal pezzo in direzione dell’operatore. - Quando la lama di sega si incastra nella fessura di taglio, si blocca e la forza del motore colpisce lasega facendola ritornare indietro in direzione dell’operatore. - Se la lama di sega durante il taglio della sega viene storta o disallineata, i denti sul bordo lama posteriori possono incastrarsi nella superficie del legno, facendo fuoriuscire la lama muovendola fuori dalla fessura di taglio e la sega salta indietro in direzione dell’operatore. Un contraccolpo è la conseguenza di un uso sbagliato o difettoso della sega. Ciò può essere impedito attraverso idonee misure precauzionali come di seguito descritte. - Afferrare la sega con entrambe le mani e portate le braccia in una posizione adatta a resistere alle forze di contraccolpo. Tenersi sempre lateralmente della lama di sega, mai portare la lama di sega in linea con il vostro corpo. In caso di contraccolpo, la sega circolare può saltare all’indietro, ma l'operatore può controllare le forze di contraccolpo adottando idonee misure precauzionali. - Nel caso la lama di sega s’incastra oppure il lavoro viene interrotto, spegnere la sega e tenerla ferma dentro il materiale finché la lama di sega si è completamente fermata. Mai tentare di rimuovere la sega dal pezzo o di tirarla indietro mentre la lama di sega è ancora in movimento, altrimenti si potrebbe verificare un contraccolpo. Rilevare ed eliminare la causa per l’incastro della lama di sega. - Se volete riavviare una sega che è incastrata nel pezzo, centrare la lama di sega nella fessura di taglio e verificare se i denti della lama sono incastrati/bloccati nel pezzo. Se la lama di sega s’incastra, la stessa può fuoriuscire dal pezzo oppure causare un contraccolpo quando la sega viene riavviata. - Sostenere i pannelli di grandi dimensioni per ridurre il rischio di contraccolpo a causa dell'inceppamento della lama di sega. I grandi pannelli potrebbero piegarsi (inflettere) per il proprio peso. I pannelli devono essere sostenuti su entrambi i lati e cioè sia nelle vicinanze della fessura di taglio che vicino allo spigolo. - Non utilizzare lame di sega ottuse o danneggiate. Lame di sega con denti ottusi o allineati sbagliati causano, per una fessura di taglio troppo stretta, un attrito troppo elevato, l’incastro della lama di sega e un contraccolpo. - Prima di iniziare a segare, serrare a fondo gli elementi per la regolazione di profondità e di angolo di taglio. Se durante il segare le impostazioni cambiano, la lama di sega può incastrarsi e causare anche contraccolpi. - Fare particolare attenzione nel segare in pareti esistenti o in altre zone non visibili. La lama di sega che immerge può bloccarsi nel segare in oggetti nascosti e causare contraccolpi. Funzione della cappa di protezione inferiore - Prima di ogni uso controllare se la cappa di protezione inferiore si chiude correttamente. Non utilizzare la sega se la cappa di protezione inferiore non si muove liberamente e non si chiude subito. Non bloccare né legare mai la cappa di protezione inferiore in posizione aperta. Se la sega incustodita cadrebbe, la cappa di protezione inferiore potrebbe piegarsi. Aprire la cappa di protezione con la leva di ritorno e assicurarsi che si muova liberamente e che in tutti gli angoli e profondità di taglio non tocchi né la lama di sega né altri elementi. - Verificare il funzionamento della molla per la cappa di protezione inferiore. Lasciare eseguire la manutenzione della sega prima dell'uso, se la cappa di protezione inferiore e la molla non funzionano perfettamente. Elementi danneggiati, depositi incollati o accumuli di trucioli lasciano lavorare la cappa di protezione in modo ritardato. - Aprire a mano la cappa di protezione inferiore solo per tagli particolari, ad esempio per „tagli ad immersione o ad angolo“. Aprire la cappa di protezione inferiore con la leva di ritorno e rilasciarla non appena la lama di sega è penetrata nel pezzo. Per tutti gli altri lavori della sega, la cappa di protezione inferiore deve lavorare automaticamente. - Non appoggiare la sega sul banco di lavoro o sul pavimento senza che la cappa di protezione inferiore copri la lama di sega. Una lama di sega non protetta e a seguire muove la sega in direzione opposta alla direzione di taglio e sega tutto quello che incontra. Osservare assolutamente il tempo d’inerzia della lama di sega.Avvertenze circa la manutenzione e riparazione: - Un importante fattore di sicurezza consiste nella regolare pulizia della macchina, soprattutto quella dei dispositivi di regolazione e delle guide. - Devono essere utilizzati solo pezzi di ricambio ed accessori originali MAFELL. In caso contrario la garanzia decade; il produttore non risponde per eventuali guasti. 4 Attrezzaggio / Regolazione
4.1 Collegamento a rete
Prima della messa in funzione verificate che la tensione di rete corrisponda a quella riportata sulla targhetta identificatrice della macchina.
4.2 Aspirazione dei trucioli
Durante tutti i lavori in cui viene prodotta molta polvere, occorre collegare la macchina ad un idoneo dispositivo di aspirazione esterno. La velocità dell'aria deve essere di almeno 20 m/s. Il diametro interno del bocchettone di aspirazione 1 (Fig. 1) è pari a 35 mm.
4.3 Scelta della lama da taglio
Per ottenere una buona qualità di taglio è necessario usare una lama da taglio affilata e scegliere un tipo di lama adatta al materiale e all’impiego dalla seguente tabella: Taglio di legno dolce e duro in senso trasversale e longitudinale alla direzione delle fibre: - Lama di sega circolare in metallo duro Ø 160 x 1,8 x 20 mm, 24 denti Taglio di legno dolce e duro specialmente in senso longitudinale alla direzione delle fibre: - Lama di sega circolare in metallo duro Ø 160 x 1,8 x 20 mm, 16 denti Taglio di legno dolce e duro specialmente in senso trasversale a quello delle fibre: - Lama di sega circolare in metallo duro Ø 160 x 1,8 x 20 mm, 32 denti - Lama di sega circolare in metallo duro Ø 162 x 1,8 x 20 mm, 48 denti Taglio di legno dolce e duro specialmente in senso trasversale a quello delle fibre «Tagli fini»: - Lama di sega circolare in metallo duro Ø 160 x 1,8 x 20 mm, 56 denti Taglio di pannelli stratificati: - Lama di sega circolare in metallo duro Ø 160 x 1,8 x 20 mm, 48 denti Taglio di materiali isolanti in fibra di legno: - Lama di sega circolare in metallo duro Ø 160 x 1,8 x 20 mm, 32 denti Taglio di materiali di plastica (polistirolo): - Lama di sega circolare in metallo duro Ø 160 x 1,8 x 20 mm, 16 denti Taglio di lastre in fibrocemento: - Lama di sega diamantata Ø 160 x 3,0 x 20 mm, 4 denti
4.4 Sostituzione della lama da taglio
Pericolo Tirate la spina elettrica prima di iniziare i lavori di manutenzione.
- Per aprire lateralmente il coperchio della cappa protettiva 23 (Fig. 3) azionate il pulsante 2 (Fig. 4) e tirate la leva di bloccaggio 3 in su. Tirando la leva di bloccaggio l'albero per sega si arresta automaticamente e la leva di accensione si blocca.
- Con la chiave esagonale 4 (supporto Fig. 2) prima allentate la vite della flangia 5 (Fig. 3) in senso antiorario. Togliete la vite e la flangia di serraggio anteriore 6.
- A questo punto potete estrarre la lama da taglio alzandola in avanti.
- Le flange di serraggio devono essere prive di residui attaccati.
- Osservate il senso di rotazione durante l'inserimento della lama da taglio.
- Successivamente inserite la flangia di serraggio, applicate la vite della flangia e stringetela girandola in senso orario.
- Chiudete il coperchio della cappa protettiva. Per far ciò chiudete il coperchio e premete la leva di bloccaggio 3 (Fig. 3) in giù.5 Funzionamento
5.1 Messa in funzione
Tutte le persone addette all'uso della macchina devono conoscere le presenti istruzioni per l'uso ed in particolare essere edotte circa il contenuto del capitolo "Avvertenze di sicurezza".
5.2 Accensione e spegnimento
- Accensione: Sbloccate dapprima il blocco di accensione premendo l'apposito pulsante di blocco 7 (Fig. 4). Successivamente, tenendo premuto il pulsante di blocco, azionate la leva di accensione 8. Trattandosi di un interruttore senza arresto la macchina funziona solamente finché tale leva di accensione viene tenuta premuta. Il sistema elettronico integrato garantisce un'accelerazione uniforme ed essente da scosse al momento dell'accensione e regola, sotto carico, il numero di giri sul valore impostato in modo fisso. Inoltre questo sistema elettronico riduce il numero di giri del motore in caso di sovraccarico, vale a dire che la lama da taglio si ferma. Spegnete la macchina dopo che la lama si sia fermata. Accendete nuovamente la macchina e continuate a tagliare con velocità di avanzamento ridotta. Il riscaldamento della macchina causa uno spegnimento più rapido dovuto da sovraccarico. Tramite la ruota regolatrice 9 (Fig. 2) è possibile effettuare una regolazione continua della velocità della lama da taglio tra 3600 e 6250 min
Livello Numero di giri min
Tipi di materiale - PVC, plexiglass, PA - Livello: 1 - 6 - legno duro, legno morbido, compensato - Livello: 3 - 6 - tavole di legno rivestite - Livello: 4 - 6 - lastra in fibrocemento - Livello: 3 - 5
- Spegnimento: Per spegnere la sega, rilasciate la leva di accensione 8. Il tempo di arresto della lama da taglio si riduce a circa 5 secondi grazie al freno automatico integrato. Il blocco di accensione viene attivato automaticamente bloccando la sega circolare portatile e rendendo impossibile un'accensione accidentale.
5.3 Regolazione della profondità di taglio
La profondità di taglio può essere regolata tra 0 e 57 mm con incrementi di 1 mm. Per regolare la profondità di taglio procedete nel seguente modo:
- Impostate l'indicatore 10 (Fig. 4) in posizione superiore e inferiore semplicemente girandolo, secondo che lavorate con o senza la barra guida.
- La profondità di taglio può essere impostata tramite la battuta di profondità 11 regolandosi secondo la scala. La battuta è dotata di tacche con incrementi di 1 mm.
- Per regolare dei valori intermedi potete girare la vite a testa cilindrica 12 (Fig. 4) utilizzando la chiave esagonale 4 (Supporto Fig. 2). Un giro corrisponde ad una modifica di profondità pari ad 1mm.
Regolate sempre la profondità di taglio circa da 2 a 5 mm superiore allo spessore di materiale da tagliare.
5.4 Regolazione per tagli obliqui
Il gruppo di taglio può essere regolato per i tagli obliqui su qualsiasi angolo desiderato tra 0° e 45°.
- Allentate la vite ad alette 13 (Fig. 4).
- Regolate l'angolo desiderato indicato sulla scala presente sul segmento inclinabile.
- Infine stringete nuovamente la vite ad alette 13. Inoltre la macchina può essere inclinata sui valori -1° oppure 48°.• Per regolare la macchina sul valore -1° è necessario tirare l'elemento scorrevole 14 (Fig. 4) in direzione della freccia e tenerlo fermo.
- Inclinate la macchina sul valore -1°.
- Per regolare la macchina sul valore 48° bisogna premere la battuta 15 (Fig.3) in giù.
- Inclinate la macchina sul valore 48°.
- Dopo il passaggio la battuta ritorna automaticamente in posizione 45° oppure 0°.
Pericolo Pericolo di contraccolpo durante l'esecuzione di tagli a tuffo! Prima di eseguire dei tagli a tuffo è necessario appoggiare la macchina con il bordo posteriore del piano di appoggio ad una battuta fissata al pezzo in lavorazione. Se si vuol usare la barra guida (accessorio speciale) dovete fissare la battuta disponibile negli accessori alla barra guida. Durante il taglio a tuffo tenete ben ferma la macchina per il manico e spingetela leggermente in avanti!
- Le tacche 16 (Fig. 1) sulla cappa di protezione inferiore e sull'elemento scorrevole servono come orientamento per il campo da taglio della lama da taglio immersa durante l'utilizzo della barra guida (accessorio speciale).
5.6 Taglio su profilo
Il piano di appoggio è dotato di un indicatore di tracciatura 17 (Fig. 1) che può essere usato sia per tagli diritti sia per tagli obliqui. Questo bordo di tracciatura corrisponde al lato interno della lama da taglio.
- Assicurate il pezzo in lavorazione contro spostamenti involontari e sistemate i piani d'appoggio in modo che la lama da taglio giri liberamente sotto il pezzo in lavorazione.
- Tenete la macchina ferma per il manico e appoggiate la parte anteriore del piano di appoggio sul pezzo da lavorare.
- Accendete la sega ad immersione (vedi capitolo 5.2). Immergete la sega fino alla profondità di taglio regolata e spingetela uniformemente in direzione di taglio.
- Dopo aver terminato il taglio spegnete la sega rilasciando subito la leva di accensione 8 (Fig. 4). Girate il gruppo sega nuovamente nella posizione superiore bloccata.
5.7 Taglio con battuta parallela
La battuta parallela 18 (Fig. 1) consente il taglio parallelo rispetto ad un bordo preesistente. La battuta può essere montata sia sul lato destro che sinistro della macchina. Sul lato destro il campo di taglio è pari a circa 140 mm, su quello sinistro circa 295 mm.
- Potete regolare la larghezza di taglio allentando le viti ad alette 19 (Fig. 2) e spostando quanto serve la battuta. Infine serrate nuovamente le viti ad alette. Inoltre, tramite una sua semplice rotazione, la battuta parallela può essere utilizzata anche come superficie di appoggio doppia (la superficie di guida per il bordo del pezzo è rivolta verso l'alto) per poter condurre meglio la sega ad immersione. A questo punto è possibile dirigere la macchina lungo un listello fissato al pezzo in lavorazione.
5.8 Incisare con la barra guida (accessorio
speciale) Con tavole di legno si ottiene un taglio più pulito se si incide il pezzo da lavorare. Utilizzate sempre una lama da taglio adatta al tipo di taglio che si vuole effettuare (vedi capitolo 4.3). Per evitare di danneggiare la superficie procedete come segue:
- Fissate la barra guida al pezzo da lavorare.
- Girate l'innesto 20 (Fig. 2) in senso orario fino alla battuta. Adesso la profondità di incisione è regolata su ca. 3 mm.
- Mettete la macchina con la scanalatura di guida sulla barra guida.
- Regolate la profondità di taglio - considerando lo spessore della barra guida (vedi capitolo 5.3).
- Incidete la tavola. Girate l'innesto 20 (Fig. 2) in senso antiorario fino alla battuta.
- Immergete la sega fino alla profondità di taglio preimpostata e tagliate tutta la tavola.5.9 Tagliare con la lama da taglio diamantata in lastre in fibrocemento (accessorio speciale) Per regolare la profondità di taglio procedete nel seguente modo:
- Utilizzate sempre una lama da taglio adatta al tipo di taglio che si vuole effettuare (vedi capitolo 4.3).
- Cambio della lama da taglio (vedi capitolo 4.4).
La lama da taglio diamantata è stata realizzata per lastre in fibrocemento. I denti diamantati sono più delicati dei denti della lama da taglio in metallo duro. Per questo motivo è necessario lavorare con una barra guida.
5.10 Tagliare con le barre guida
- Per ottenere una guida più precisa potete regolare il gioco di guida usando le due ruote regolatrici 21 (Fig. 2 e 4). Con la sega ad immersione è anche possibile lavorare con le barre guida disponibili come accessori speciali. Inoltre si possono anche utilizzare alcune guide reperibili sul mercato.
- Per far ciò allentate le viti e togliete l'inserto 24 (Fig. 2).
5.11 Lavorare con l'indicatore di posizione MT-PA
Per i rispettivi pittogrammi vedi Pagina 4. 6 Manutenzione e riparazione
Pericolo Tirate la spina elettrica prima di iniziare i lavori di manutenzione. Le macchine MAFELL sono costruite in maniera da richiedere una manutenzione ridotta. I cuscinetti a sfera utilizzati sono lubrificati a vita. Dopo lunghi periodi di esercizio raccomandiamo di lasciar revisionare o controllare la macchina da un centro di assistenza clienti autorizzato MAFELL. Per tutti i punti di lubrificazione utilizzate solo il nostro grasso speciale, n° d’ordine 049040 (barattolo da 1 kg).
Pulire accuratamente la macchina se non viene usata per un lungo periodo. Spruzzare dell'antiruggine sulle parti di metallo lucide. 7 Eliminazione dei disturbi Pericolo L'accertamento delle cause dei seguenti disturbi e la loro eliminazione richiedono sempre la massima attenzione e cautela. Prima di procedere a qualsiasi intervento, estrarre sempre la spina elettrica! Di seguito sono riportati alcuni dei disturbi più frequenti e le rispettive cause. In caso di disturbi differenti, rivolgetevi al vostro rivenditore o direttamente al servizio di assistenza MAFELL. Disturbo Causa Rimedio La macchina non si accende Tensione di rete assente o troppo bassa Fare controllare l'alimentazione di tensione da un elettricista Fusibile guasto Lasciare sostituire i fusibili da un elettricista Spazzole a carbone usurate Consegnare la macchina ad un centro di assistenza clienti MAFELLDisturbo Causa Rimedio La macchina si ferma durante il taglio Mancanza di alimentazione di rete Fare controllare i prefusibili di rete da un elettricista Sovraccarico della macchina Ridurre la velocità di avanzamento oppure lasciare raffreddare la macchina Spazzole a carbone usurate Portare la macchina in una officina di assistenza clienti MAFELL Inceppamento della lama da taglio durante l'avanzamento della macchina Eccessivo avanzamento Ridurre la velocità di avanzamento Lama di taglio senza filo Rilasciare immediatamente l'interruttore. Rimuovere la macchina dal pezzo in lavorazione e sostituire la lama Tensioni nel pezzo in lavorazione Prestare maggiore attenzione quando si sega, il pericolo di contraccolpi aumenta. Pessima guida della macchina (p.e. con guida a mano libera) Applicare la battuta parallela Pezzo in lavorazione dalla superficie non piana Appianare la superficie La lama della sega vibra nel pezzo in lavorazione Lama della sega non regolata correttamente Serrare di nuovo la lama della sega Pezzo da lavorare non fissato Fissare il pezzo da lavorare con morsetti La lama della sega si ferma – il motore continua a girare Lama della sega non fissata correttamente Serrare di nuovo la lama della sega Bruciature in corrispondenza dei tagli Lama non idonea al tipo di taglio o senza filo Sostituire la lama Espulsore trucioli intasato Legno troppo umido Pulire l'espulsione trucioli Taglio prolungato senza aspirazione Collegare la macchina ad un aspiratore esterno, p. es. un piccolo aspiratore portatile8 Accessori opzionali
Lama di taglio in metallo duro ø 160 x 1,8 x 20, 16 denti (taglio longitudinale) N. d'ordinazione 092539 - Lama di taglio in metallo duro ø 160 x 1,8 x 20, 24 denti (taglio longitudinale e trasversale) N. d'ordinazione 092533
Lama di taglio in metallo duro ø 160 x 1,8 x 20, 32 denti (taglio longitudinale e trasversale) N. d'ordinazione 092552 - Lama di taglio in metallo duro ø 160 x 1,8 x 20, 56 denti (taglio trasversali) N. d'ordinazione 092553
Lama di taglio in metallo duro ø 162 x 1,8 x 20, 48 denti (taglio trasversali) N. d'ordinazione 092584 - Lama da taglio in metallo duro ø 160 x 1,8 x 20, 48 denti FZ/TR per tagliare pannelli Trespa (pannelli di laminato) N. d'ordinazione 092569
Lama da taglio diamantata ø 160 x 3,0 x 20, 4 denti N. d'ordinazione 092474 - Guida F 80, lunghezza 800 mm N. d'ordinazione 204380 - Guida F 110, lunghezza 1100 mm N. d'ordinazione 204381
Guida F 160, lunghezza 1600 mm N. d'ordinazione 204365
Guida F 210, lunghezza 2100 mm N. d'ordinazione 204382 - Guida F 310, lunghezza 3100 mm N. d'ordinazione 204383 - Battuta angolare F-WA N. d'ordinazione 205357 - Accessori per la guida:
Morsetto F-SZ180MM (2 pezzi) N. d'ordinazione 207770
Giunto di unione F-VS N. d'ordinazione 204363 - Kit borsa per barra guida F80/160 con battuta angolare composto da: F80 + F160 + guinto di unione + battuta angolare + 2 morsetti + borsa per barra guida N. d'ordinazione 204749
Kit borsa per barra guida F160/160 composto da: 2 x F160 + guinto di unione + 2 morsetti + borsa per barra guida N. d'ordinazione 204805 - Arresto di ritorno F-RS N. d'ordinazione 202867
Indicatore di posizione MT-PA N. d'ordinazione 205398 - Battuta parallela, compl. N. d'ordinazione 203214
- Sistema di serraggio ad aspirazione Aerofix F-AF 1 composto da: guida da 1,3 m, adattatore per sopra e sotto, tubo flessibile N. d'ordinazione 204770
- Tubo flessibile FXS-L, lunghezza 3,2 m N. d'ordinazione 205276
- Borsa per barre guida F 160 N. d'ordinazione 204626
- Cappucci terminali F-EK confez. N. d'ordinazione 205400
- Profilo aderente F-HP 6.8M confez. N. d'ordinazione 204376
- Protezione (gommino) antischeggiatura F-SS 3,4M confez. N. d'ordinazione 204375
- Battuta d'appoggio inferiore MF-UA N. d'ordinazione 206073
- Sacchetto per trucioli N. d'ordinazione 206921
