Produkttype	Plungerejsav
Mærke	Mafell
Model	MT 55 cc
Kategori	Sav
Mål (B x D x H)	228 x 365 x 220 mm
Vægt	4,5 kg (uden kabel og parallelanslag)
Strømforsyning	230 V ~ 50 Hz (andre spændinger tilgængelige: 110 V, 120 V)
Optagen effekt	1400 W
Nominel strøm	7,0 A (230 V), 13,5 A (110/120 V)
Tomgangshastighed	3600 - 6250 min⁻¹ (6 niveauer)
Maks. skæredybde	57 mm
Hældning	-1° til 48° (0°-45° uden overhæng)
Klingediameter	162 mm (maks), 149 mm (min)
Klingeboring	20 mm
Diameter på sugestuds	35 mm
Lyttryksniveau	94 dB(A)
Lydeffektniveau	102 dB(A)
Hånd-arm vibration	< 2,5 m/s²
Beskyttelsesklasse	II
Standardudstyr	Carbidklinge ∅162 mm 48 tænder, parallelanslag, transportkuffert, serviceværktøj, positionsindikator MT-PA (afhængig af version)
Vigtigste funktioner	Elektronisk hastighedsregulering, automatisk bremse, trinvis dybderegulering (1 mm trin), plungeskæringer, skråskæringer, sporingsindikator, kompatibel med styreskinner
Vedligeholdelse og rengøring	Rengør regelmæssigt justerings- og styreanordninger; brug originale MAFELL-dele; opbevares i tørt miljø efter rengøring
Sikkerhed	Fjederbelastet nedre beskyttelsesdæksel, låsning af start, låsehåndtag, klingebremse, tilbageslagsbeskyttelse (tilbehør)
Reservedele og reparerbarhed	Reserveklinger (carbid og diamant), styreskinner fra 800 til 3100 mm, vinkelanslag, skruetvinger, sugeslange osv. MAFELL autoriseret eftersalgsservice
Generelle oplysninger	CE-overensstemmelse; CE-mærkning; må ikke kasseres med husholdningsaffald (WEEE); læs brugsvejledningen før brug

Ofte stillede spørgsmål - MT 55 cc Mafell

Hvordan skifter man klingen på Mafell MT 55 cc?

Tag stikket ud. Åbn beskyttelsesdækslets låg ved at trykke på trykketasten og låsehåndtaget. Brug den medfølgende unbrakonøgle til at løsne flangskruen (drej mod uret). Fjern skruen og den forreste spændeflange, og tag klingen af. Sæt den nye klinge på, og sørg for, at rotationsretningen er korrekt. Monter flangen og skruen igen, spænd godt, og luk dækslet.

Hvad er den maksimale skæredybde for MT 55 cc?

Den maksimale skæredybde er 57 mm. En trinvis justering på 1 mm er mulig ved hjælp af dybdestoppet.

Hvordan indstiller man savens hastighed?

Brug indstillingshjulet på maskinen. Seks niveauer er tilgængelige, fra 3600 til 6250 min⁻¹. Tilpas hastigheden til materialet: niveau 1-2 til plast, 3-6 til træ, 4-6 til plader, 3-5 til fibercement.

Kan jeg bruge en styreskinne med MT 55 cc?

Ja, maskinen er designet til at fungere med Mafell styreskinner (ekstraudstyr). Det er også muligt at bruge almindelige skinner ved at fjerne det dertil indsatte indlæg. Styringsspillet justeres med knapperne.

Hvad gør jeg, hvis klingen sætter sig fast under skæring?

Slip straks kontakten for at stoppe maskinen. Identificer årsagen: for hurtig fremføring, sløv klinge, spændinger i emnet eller dårlig styring. Brug parallelanslaget om nødvendigt, og sænk fremføringshastigheden.

Hvilke typer klinger anbefales til MT 55 cc?

Brug kun klinger, der overholder EN 847-1, diameter 149-162 mm, boring 20 mm, klingetykkelse 1,2 mm. Mafell tilbyder carbidklinger til træ, laminat, plast og en diamantklinge til fibercement.

Hvordan vedligeholder man plungesaven?

Rengør maskinen regelmæssigt, især justerings- og styreanordningerne. Ved længere tids opbevaring rengøres omhyggeligt, og bare metaldele sprayes med rustbeskyttelse. Få maskinen efterset af et autoriseret serviceværksted efter lang brug.

Hvilke tilbehør er tilgængelige til MT 55 cc?

Der tilbydes mange tilbehør: styreskinner fra 800 til 3100 mm, vinkelanslag, skruetvinger, positionsindikator MT-PA, sugeslange, spånsæk, tilbageslagsbeskyttelse F-RS osv. Se manualen for en komplet liste.

Hvordan udfører man et sikkert plungesnit?

Før plungejusteringen justeres bagkanten af bundpladen mod et fast stop. Hvis du bruger en styreskinne, fastgør det medfølgende stop. Hold maskinen godt fast i håndtaget, og skub forsigtigt fremad. Det nederste beskyttelsesdæksel åbner automatisk.

Hvilke sikkerhedsforanstaltninger skal jeg tage?

Bær altid beskyttelse: høreværn, støvmaske og sikkerhedsbriller. Læg aldrig hænderne under emnet eller tæt på klingen. Sørg for, at det nederste beskyttelsesdæksel fungerer korrekt. Tag stikket ud før vedligeholdelse.

BRUGSANVISNING MT 55 cc Mafell

Læs alle sikkerhedshenvisninger og instruktioner. En manglende overholdelse af sikkerhedshenvisningerne og instruktionerne kan føre til elektrisk stød, brand og/eller alvorlige kvæstelser. Opbevar alle sikkerhedshenvisninger og instruktioner til fremtidig brug.

ПРЕДУПРЕЖДЕНИЕ

Vi attesterer hermed, at maskinen MT 55 cc opfylder de angivede EU-direktiver. Konstruktion og bygning er udført iht. de angivede standarder. Person, der er befuldmægtiget til at sammenstille det tekniske materiale: Mafell AG

3 Säkerhetsanvisningar

Risk

1 Forklaring af tegn 103
2 Produktinformationer 103
2.1 Producentinformationer 103
2.2 Mærkning af maskinen....103
2.3 Tekniske data....104
2.4 Emissioner....104
2.5 Leveringsomfang....104
2.6 Sikkerhedsanordninger 105
2.7 Hensigtsmæssig brug....105
2.8 Resterende risici....105
3 Sikkerhedshenvisninger 105
4 Klargøring / justering 107
4.1 Nettilslutning....107
4.2 Spånsuger 107
4.3 Valg af savblad....107
4.4 Skift af savblad 108
5 Drift....108
5.1 Igangsætning af maskinen 108
5.2 Til- og frakobling....108
5.3 Indstilling af skæredybde....109
5.4 Indstilling af skråsnit 109
5.5 Neddykningssnit 109
5.6 Savning efter opmærkning 109
5.7 Savning med parallelanslag 109
5.8 Forridsning med føringsskinne (specialudstyr)....110
5.9 Arbejde med diamantsavblad i fibercementplader (specialudstyr)....110
5.10 Arbejde med føringsskinner 110
5.11 Arbejde med positionsindikator MT-PA 110
6 Vedligeholdelse og reparation....110
6.1 Lagring 110
7 Afhjælpning af driftsforstyrrelser....111
8 Specialudstyr 112
9 Eksploderet tegning og reservedelsliste....112

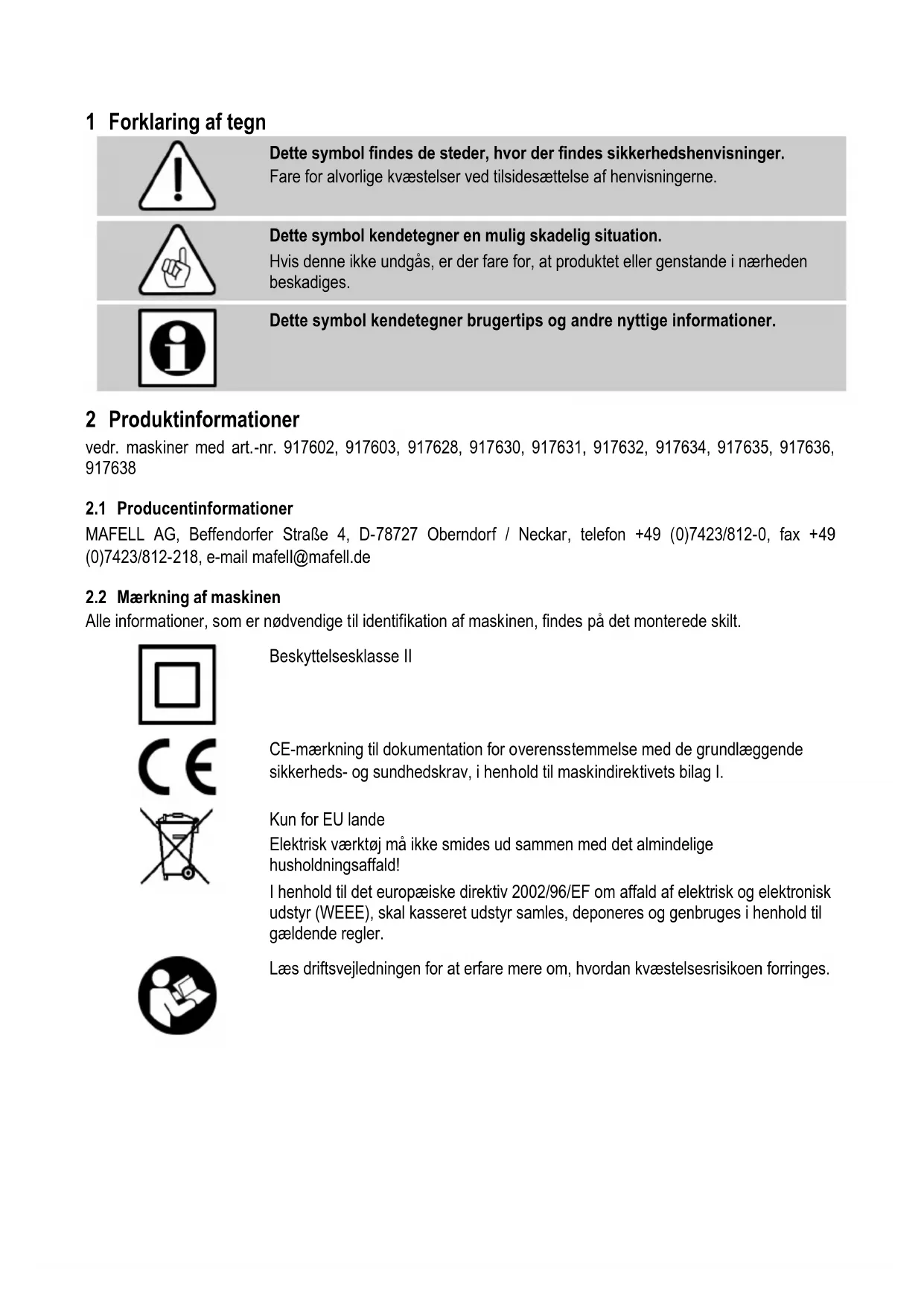

1 Forklaring af tegn

Dette symbol findes de steder, hvor der findes sikkerhedshenvisninger.

Fare for alvorlige kvæstelser ved tilsidesættelse af henvisningerne.

Dette symbol kendetegner en mulig skadelig situation.

Hvis denne ikke undgås, er der fare for, at produktet eller genstande i nærheden beskadiges.

Dette symbol kendetegner brugertips og andre nyttige informationer.

2 Produktinformationer

vedr. maskiner med art.-nr. 917602, 917603, 917628, 917630, 917631, 917632, 917634, 917635, 917636, 917638

2.1 Producentinformationer

MAFELL AG, Beffendorfer Straße 4, D-78727 Oberndorf / Neckar, telefon [phone], fax [phone], e-mail [e-mail]

2.2 Mærkning af maskinen

Alle informationer, som er nødvendige til identifikation af maskinen, findes på det monterede skilt.

Beskyttelsesklasse II

CE-mærkning til dokumentation for overensstemmelse med de grundlæggende sikkerheds- og sundhedskrav, i henhold til maskindirektivets bilag I.

Kun for EU lande

Elektrisk værktøj må ikke smides ud sammen med det almindelige husholdningsaffald!

I henhold til det europæiske direktiv 2002/96/EF om affald af elektrisk og elektronisk udstyr (WEEE), skal kasseret udstyr samles, deponeres og genbruges i henhold til gældende regler.

Læs driftsvejledningen for at erfare mere om, hvordan kvæstelsesrisikoen forringes.

2.3 Tekniske data

Driftsspænding	230 V AC	110 V AC	120 V AC
Netfrekvens	50 Hz	50 Hz	60 Hz
Optagen effekt, konstant drift	1400 W	1400 W	1400 W
Strømforbrug konstant drift	7,0 A	13,5 A	13,5 A
Omdrejningstal i tomgang	3600 - 6250 min ^-1
Skæredybde	57 mm
Drejeligt saveapparat	-1°/ 0°- 48°
Savbladsdiameter maks/min	162/149 mm
Savbladstykkelse	1,2 mm
Værktøjets skærebredde	1,8 mm
Savbladets optagerboring	20 mm
Udsugningsstuds-diameter	35 mm
Vægt uden netkabel, uden parallelanslag	4,5 kg
Mål (B x L x H)	228 x 365 x 220 mm

2.4 Emissioner

De angivne støjemissioner er blevet målt i overensstemmelse med EN 62841-1 og EN 62841-2-5 og kan bruges til at sammenligne elværktøjet med et andet og til at foretage en foreløbig vurdering af belastningen.

Fare

Støjemissioner under den faktiske brug af elværktøjet kan afvige fra de angivne værdier, afhængigt af den måde, som værktøjet anvendes på, især hvilken type emne der bearbejdes.

Derfor skal du altid bruge høreværn, også når elværktøjet kører uden belastning!

2.4.1 Informationer vedr. støj

De målte støjemissionsværdier efter EN 62841-1 og EN 62841-2-5 er:

Lydtryksniveau L_PA = 94 dB (A)

Usikkerhed K _PA = 3 dB (A)

Lydeffektniveau L _WA = 102 dB (A)

Usikkerhed K_WA = 3 dB (A)

Støjmålingerne er blevet gennemført med det leverede savblad.

2.4.2 Informationer vedr. vibrationer

Den typiske hånd-arm svingning, konstateret iht. EN 62841, er mindre end 2,5 m/s ^2 .

2.5 Leveringsomfang

Hånd-rundsav MT 55 cc komplet med:

1 rundsavblad med karbidstålskær ∅ 162 mm, 48 tænder
1 parallelanslag (ikke ved MidiMAX-udførelser)
1 betjeningsværktøj i holder ved maskinen
1 transportkasse
1 driftsvejledning

1 hæfte „Sikkerhedshenvisninger“
1 positionsindikator MT-PA ved art.nr. 917603, 917631, 917635, 917637, 917658

2.6 Sikkerhedsanordninger

Fare

Disse anordninger kræves for at opnå en sikker drift af maskinen og må ikke fjernes eller være defekte. Kontroller sikkerhedsanordningerne for korrekt funktion og mulige beskadigelser før drift. Brug ikke maskinen, hvis sikkerhedsanordninger mangler eller fungerer forkert.

Maskinen er blevet udstyret med de efterfølgende sikkerhedsanordninger:

• Beskyttelseshætte
• Stor grundplade
• Håndgreb
• Koblingsanordning og bremse
• Udsugningsstuds

2.7 Hensigtsmæssig brug

Dyksaven er udelukkende egnet til længde- og tværsnit i massivt træ.

Det er også muligt at bearbejde materiale som spånplader, møbelplader og mdf-plader.

Det er også muligt at anvende isolationsmaterialer af træfiber.

Brug kun savblade iht. EN 847-1, der er godkendt af Mafell, i det angivede ø-område.

Med diamantsavbladet kan der også saves i fibercementplader.

Brug, som er i strid mod ovennævnte, er ikke tilladt. Producenten bærer ikke ansvaret for skader, der måtte opstå som følge af sådan brug.

Selv om produktet bruges korrekt, og sikkerhedsbestemmelserne overholdes, er anvendelsesmåden forbundet med tilbageværende risici, der kan være en sundhedsrisiko.

• Ved kontakt med den fremstående del af savbladet under emnet, under savning.
• For kontakt med roterende dele fra siden, savblad, spændeflange og flangeskrue.
• Ved tilbagestød fra maskinen, hvis emnet kommer i klemme.
• Ved brud af savblad / udslyngende savblad eller dele heraf.
• Ved kontakt med strømførende dele ved åbnet kabinet og ikke afbrudt netstik.
• Ved ugunstig påvirkning af høreevnen under længerevarende arbejde uden høreværn.
• Under længerevarende drift uden udsugning er der fare for udslip af sundhedsskadeligt træstøv.

3 Sikkerhedshenvisninger

Fare

Tag altid hensyn til de efterfølgende

sikkerhedshenvisninger og de gældende sikkerhedsbestemmelser i landet!

Læs også sikkerhedshenvisninger i det vedlagte hæfte

"Sikkerhedshenvisninger".

Generelle henvisninger:

• Børn og unge må ikke betjene maskinen. Dette gælder ikke for unge i sammenhæng med en uddannelse, under opsyn af fagpersonale.
• Du må aldrig arbejde med maskinen uden de foreskrevne beskyttelsesanordninger, du må ikke ændre sikkerhedsrelevante ting ved maskinen.

• Ved udendørs brug af maskinen anbefales det at anvende et fejlstrømrelæ.

• Beskadigede ledninger og stik skal udskiftes med det samme. Udskiftningen må kun gennemføres af Mafell eller på et autoriseret MAFELL-kundeserviceværksted for at undgå sikkerhedsfarer.

• Undgå skarpe knæk i ledningen. Især under transport og lagring af maskinen må ledningen ikke vikles omkring maskinen.

Du må ikke anvende:

• Savblade med rids eller med ændret form.
• Savblade af højt legeret hurtigstål (HSS-savblad).
• Stumpe savblade pga. øget belastning af motoren.
• Savblade, som ikke er egnet til savbladets omdrejningstal i tomgang.

Henvisninger til brug af beskyttelsesudstyr:

• Brug altid høreværn under arbejdet med saven.
• Brug altid en støvbeskyttelsesmaske under arbejdet med saven.
• Brug altid beskyttelsesbriller under arbejdet.

Henvisninger vedr. drift:

Savning

Fare

• Sørg for, at du ikke kommer ind i savens område eller til savbladet med hænderne. Hold på ekstra grebet eller motorhuset med den anden hånd. Bruges begge hænder til at holde saven, kan disse ikke blive kvæstet af savbladet.
• Grib ikke under emnet. Beskyttelseshætten kan ikke beskytte dig mod savbladet under emnet.
• Tilpas skæredybden til emnets tykkelse. Den skal kunne ses mindre end en fuld tandhøjde under emnet.
• Hold aldrig emnet, der skal saves i, fast i hånden eller ovenover benet. Sikr emnet i en stabil holder. Det er vigtigt at fastgøre emnet godt for at reducere faren for kontakt med kroppen, klemning af savbladet eller tab af kontrollen.
• Hold fast i el-apparatets isolerede gribeflader, hvis der udføres arbejde, hvor indsatsværktøjet kan ramme skjulte strømledninger eller apparatets egen tilslutningsledning. Kontakt

med en spændingsførende ledning sætter også elværktøjets metaldele under spænding, hvilket fører til et elektrisk stød.

• Anvend altid anslag eller lige kantføring under længdesavning. Dette forbedrer snitnøjagtigheden og reducerer muligheden for, at savbladet sætter sig i klemme.
• Brug altid savblade i den rigtige størrelse og med passende holdeboring (f.eks. rombeformet eller rund). Savblade, der ikke passer til savens monteringsdele, løber urund og fører til tab af kontrollen.
• Anvend aldrig beskadigede eller forkerte savblad afstandsskiver eller skruer. Savbladets afstandsskiver og skruer er konstrueret specielt til din sav, til optimal ydelse og driftssikkerhed.

Tilbagestød – årsager og gældende sikkerhedshenvisninger

• Et tilbagestød er en pludselig reaktion som følge af, at et savblad har sat sig fast, har sat sig i klemme eller er justeret forkert, dette medfører igen, at en ukontrolleret sav går opad og bevæger sig ud af emnet og hen imod brugeren.
• Sætter savbladet sig fast eller i klemme i den lukkende savspalte, blokerer det, og motorkraften slår saven tilbage hen mod brugeren.
• Drejes eller justeres savbladet forkert i savsnittet, kan tænderne på den bageste savbladkant sætte sig fast i træoverfladen, hvorved savbladet bevæges ud af savspalten, og saven springer tilbage hen mod brugeren.

Et tilbagestød skyldes forkert eller mangelfuld brug af saven. Det kan forhindres ved at træffe egnede forsigtighedsforanstaltninger, der beskrives i det følgende.

- Hold fast i saven med begge hænder og sørg for, at dine arme befinder sig i en position, hvor du kan optage tilbagestød. Ophold dig altid ved siden af savbladet, stå aldrig i en linje med savbladet. Ved et tilbagestød kan rundsaven springe tilbage, dog kan brugeren beherske tilbagestødende ved at træffe egnede sikkerhedsforanstaltninger.

- Hvis savbladet sidder i klemme, eller du afbryder arbejdet, skal du slukke saven og holde den roligt i emnet, til savbladet er standset.

Forsøg aldrig at fjerne saven fra emnet eller at trække den bagud, sålænge savbladet drejer, ellers er der fare for tilbagestød. Find frem til og afhjælp årsagen til, at savbladet sidder i klemme.

• Hvis du vil starte en sav, som befinder sig i emnet, skal savbladet centreres i spalten og kontrollér, om savetænderne ikke sidder fast. Sidder savbladet fast, kan det bevæge sig ud af emnet eller føre til et tilbagestød, når saven startes igen.
• Støt store plader, for at mindske risikoen for tilbagestød pga. et klemmende savblad. Store plader kan bøje sig på grund af deres egenvægt. Plader skal støttes på begge sider både i nærheden af savspalten og på kanten.
• Brug aldrig sløve eller beskadigede savblade. Savblade med uskarpe eller forkert indstillede tænder fører på grund af en for smal savspalte til øget friktion, fastklemning af savbladet og tilbagestød.
• Træk skæredybde- og skærevinkelindstillingen fast, før du saver. Ændres indstillingerne under savearbejdet, kan savbladet sætte sig fast, hvilket kan føre til et tilbagestød.
• Vær særlig forsigtig, når der saves i eksisterende vægge eller i andre områder, der ikke kan ses. Det neddykkende savblad kan blokere og føre til tilbagestød, hvis der saves i skjulte genstande.

Funktion af den nederste beskyttelseshætte

• Kontrollér før brug, om den nederste beskyttelseshætte lukker korrekt. Brug ikke saven, hvis den nederste beskyttelseshætte ikke kan bevæges frit og ikke lukker med det samme. Klem eller bind aldrig den nederste beskyttelseshætte fast i åbnet position. Skulle saven falde utilsigtet ned på jorden/gulvet, kan den nederste beskyttelseshætte blive bøjet. Åbn beskyttelseshætten med tilbagetrækshåndtaget og sikr, at den bevæger sig frit, og at den hverken berører savblad eller andre dele i forbindelse med alle snitvinkler og snitdybder.
• Kontrollér fjederens funktion til den nederste beskyttelseshætte. Vedligehold saven før brug, hvis nederste beskyttelseshætte og fjeder ikke arbejder korrekt. Beskadigede dele, klæbrige

aflejringer eller ophobninger af spåner får den nederste beskyttelseshætte til at arbejde forsinket.

• Åbn kun den nederste beskyttelseshætte manuelt til særlige snit som f.eks. "dykke- og vinkelsnit". Åben den nederste beskyttelseshætte med tilbagetrækshåndtaget og slip det, så snart savbladet dykker ned i emnet. Under alt andet savarbejde skal den nederste beskyttelseshætte arbejde automatisk.
• Læg ikke saven på arbejdsbordet eller gulvet, uden at den nederste beskyttelseshætte dækker savbladet. Et ubeskyttet, efterløbende savblad bevæger saven imod snitretningen og saver i alt, hvad der er i vejen for saven. Vær opmærksom på, at saven har en efterløbstid.

• Den regelmæssige rensning af maskinen, især af justéranordningen og føringen, har en stor sikkerhedsmæssig betydning.
• Der må udelukkende anvendes originale MAFELL-reservedele og tilbehør. I modsat fald ydes ingen garanti og producenten hæfter ikke for produktet.

4 Klargøring / justering

4.1 Nettislutning

Før igangsætning sørges for at el-spændingen stemmer overens med den værdi, der nævnes på maskinens skilt.

4.2 Spånsuger

Ved ethvert arbejde, hvor der opstår store støvmængder, tilsluttes maskinen til en ekstern udsugningsanordning. Lufthastigheden skal være mindst 20 m/s.

Den indvendige diameter af udsugningsstudsen 1 (billede 1) er 35 mm.

4.3 Valg af savblad

Brug skarpt værktøj og vælg værktøjet fra den efterfølgende liste i henhold til materialet for at opnå en høj savekvalitet:

Skæring af blødt og hårdt træ på tværs og langs fiberretningen:

- HM-rundsavblad ∅ 160 x 1,8 x 20 mm, 24 tænder

Skæring af blødt og hårdt træ specielt på langs af fiberretningen:

- HM-rundsavblad ∅ 160 x 1,8 x 20 mm, 16 tænder

Skæring af blødt og hårdt træ specielt på tværs af fiberretningen:

• HM-rundsavblad ∅ 160 x 1,8 x 20 mm, 32 tænder
• HM-rundsavblad ∅ 162 x 1,8 x 20 mm, 48 tænder

Skæring af blødt og hårdt træ, især på tværs af fibernes retning "Finsnit":

• HM-rundsavblad ∅ 160 x 1,8 x 20 mm, 56 tænder
  Skæring af laminatpaneler:
• HM-rundsavblad ∅ 160 x 1,8 x 20 mm, 48 tænder

Savning af træfiberisolationsmaterialer:

• HM-rundsavblad ∅ 160 x 1,8 x 20 mm, 32 tænder
  Savning af plast (polystyren).
• HM-rundsavblad ∅ 160 x 1,8 x 20 mm, 16 tænder

Skæring i fibercementplader:

- Diamantsavblad ∅ 160 x 3,0 x 20 mm, 4 tænder

4.4 Skift af savblad

Fare

• Låget til beskyttelseskappen 23 (billede 3) klappes ned i siden ved at betjene trykenheden 2 (billede 4) og trække spærrearmen 3 opad. Når der trækkes i spærrearmen, fastlåses savakslen automatisk og kontakten fastlåses.
• Med sekskant-skruetrækkeren 4 (holder billede 2) løsnes flangeskruen 5 (billede 3) til venstre. Skruen samt den forreste spændeflange 6 tages af.
• Nu kan du fjerne savbladet ved at løfte det fremad.
• Spændeflangerne skal være fri for vedhæftende dele.
• Kontrollér drejeretningen, när savbladet sættes i.
• Sæt herefter først spændeflangen og så flangeskruen på og spænd det hele fast ved at dreje til højre.
• Luk låget til beskyttelseskappen. Klap låget i og tryk spærrearmen 3 (billede 3) ned.

5 Drift

5.1 Igangsætning af maskinen

Driftsvejledningen skal gennemlæses af alle personer, der betjener maskinen, specielt skal der lægges vægt på afsnittet "Sikkerhedshenvisninger".

- Tilkobling: Oplås først tændespærren ved at trykke på spærrearmen 7 (billede 4). Betjen herefter kontakten 8, mens spærrearmen er trykket ned.

Da der er tale om en kontakt uden fastlåsning, kører maskinen kun, så længe der trykkes på denne kontakt.

Den indbyggede elektronik sørger under tændingen for en rykfri acceleration og regulerer under belastning omdrejningstallet på den fast indstillede værdi.

Desuden regulerer denne elektronik ved overbelastning tilbage, dvs. savbladet bliver stående. Sluk så for maskinen. Tænd herefter for maskinen igen og sav videre med forringet fremføringshastighed.

En opvarmning af maskinen fører til en hurtigere frakobling af overbelastning.

Med indstillingshjulet 9 (billede 2) indstilles savbladets omdrejningstal trinløst mellem 3600 og 6250 min ^-1 .

Trin Omdrejningstal min	-1
1	3600
2	4130
3 4660
4 5190
5 5720
6 6250

Materialegrupper

- PVC, Plexi, PA

- Trin 1 - 6

- Hårdt træ, blødt træ, lamineret træ

- Trin 3 - 6

- Belagte pladematerialer

- Trin 4 - 6

- Fibercementplader

- Trin 3 - 5

- Frakobling: Slip kontakten 8 for at frakoble. Med den indbyggede, automatiske bremse begrænses udløbstiden for savbladet til ca. 5 s. Kontaktspærren aktiveres igen og sikrer håndrundsaven mod tilfældig tænding.

5.3 Indstilling af skæredybde

Skæredybden kan indstilles mellem 0 og 57 mm, i trin på 1 mm.

Dette gøres på følgende måde:

• Indstil viseren 10 (billede 4) ved at dreje den i den øverste eller nederste position, afhængigt af, om du arbejder med eller uden føringsskinne.
• Skæredybden indstilles med dybdeanslaget 11 iht. skalaen. Anslaget er udstyret med et 1 mm hak.
• Mellemmål indstilles ved at dreje på cylinderskruen 12 (billede 4) med sekskant-skruetrækkeren 4 (holder billede 2). En omdrejning svarer til en ændring af skæredybden på 1 mm.

Indstil altid skæredybden på en værdi, som er ca. 2 til 5 mm større end den materialetykkelse, som saves.

5.4 Indstilling af skråsnit

Det er muligt at indstille saveaggregatet på den ønskede vinkel mellem 0 °og 45° til skrå savning.

• Vingeskruen 13 løsnes (Fig. 4).
- Vinklen indstilles i henhold til skalaen ved drejesegmentet.
• Derefter tilspændes vingeskrue 13.

Desudenn kan maskinen svinges hen på -1° hhv. 48°.

- Der svinges til -1° ved at trække skyderen 14 (billede 4) i pilens retning bagud og holde den fast.

- Sving maskinen hen på -1°.

- 45° og 0°- anslag stilles automatisk tilbage efter de er blevet kørt over.

5.5 Neddykningssnit

Fare

Fare for tilbagestød ved dykkesavning! Før inddykning lægges maskinen med basispladens bageste kant på et anslag, som sidder på emnet. Anvendes føringsskinnen (specialudstyr), skal du fastgøre anslaget, der fås som specialudstyr, på føringsskinnen. Hold maskinen under dykning fast ved håndgrebet og skub den lidt forud!

- Markeringerne 16 (billede 1) på den nederste beskyttelseskappe og skyderen bruges som orientering for snitområdet for det helt neddykkede savblad vha. føringsskinnen (specialudstyr).

5.6 Savning efter opmærkning

Basispladen er udstyret med en efterført opmærkningsviser 17 (billede 1) både til lige og skrå snit. Denne opmærkningskant svarer til den indvendige side af savbladet.

• Sikre emnet mod forskydning og anbring emneunderlagene på en sådan måde, at savbladet løber frit under emnet.
• Hold maskinen fast med håndgrebet og sæt den på emnet på forreste del af basispladen.
• Tænd for dyksaven (se kapitel 5.2). Tænd for den indstillede skæredybde og skub maskinen jævnt frem i snitretning.
• Efter skæringen frakobles saven ved at slippe kontakten 8 (billede 4). Sving saveaggregatet tilbage i den øverste fastlåste position.

Parallelanslag 18 (billede 1) bruges til parallel savning til en kant. Herved er der mulighed for, at montere anslaget til højre eller venstre på maskinen. Her er skæreområdet på højre side ca. 140 mm og på venstre side ca. 295 mm.

- Skærebredden indstilles efter at vingeskruen 19 (billede 2) er løsnet, idet anslaget forskydes tilsvarende og derefter fastgøres vingeskruen igen.

Du kan desuden bruge parallelanslaget som dobbelt underlag (anslaget vendes om - føringsoverfladen til emnet viser opad) for at opnå en bedre føring af dyksaven. Nu er det muligt at føre maskinen langs en på emnet fastgjort lægte.

5.8 Forridsning (specialudstyr)

med

føringsskinne

ved pladematerialer opnås et rent snit, hvis du forridser. Anvend et egnet savblad (se kapitel 4.3).

Gør følgende for at undgå en beskadigelse af overfladen:

• Fastgør føringsskinnen på emnet.
• Sving hakket 20 (billede 2) helt til højre. Forridsedybden er nu indstillet på ca. 3 mm.
• Stil maskinen med føringsnoten på føringsskinnen.
• Indstil skæredybden - tag højde for føringsskinnens tykkelse (se kapitel 5.3).
• Forrids pladen. Sving hakket 20 (billede 2) helt til venstre.
• Dyk ned til den forindstillede skæredybde og sav igennem hele pladens tykkelse.

5.9 Arbejde med diamantsavblad i fibercementplader (specialudstyr)

Dette gøres på følgende måde:

• Anvend et egnet savblad (se kapitel 4.3).
- Skift savbladet (se kapitel 4.4).

Diamantsavbladet er blevet udviklet til fibercementplader. De diamantbestykkede tænder er sartere end tænderne på HM – savbladet. Arbejd derfor med en føringsskinne.

5.10 Arbejde med føringsskinner

- For at opnå en mere nøjagtig føring indstilles føringssløret med begge stillehjul 21 (billede 2 og 4).

Med dyksaven kan der arbejdes med de föringsskinner, der fås som specialudstyr.

Desuden kan der også anvendes nogle skinner, der fås på markedet.

- Hertil løsnes skruerne og indlægget 24 fjernes 24 (billede 2).

5.11 Arbejde med positionsindikator MT-PA

piktogrammer hertil se side 4.

MAFELL-maskiner er blevet konstrueret med henblik på mindst mulig vedligeholdelse.

Kuglelejrene har livsvarig smøring. Efter længere tids drift anbefales det, at der udføres service på maskinen af på autoriseret Mafell-kundeservice værksted.

Brug kun vores specielle fedtstof til alle smøresteder, ordre- nr. 049040 (1 kg - dåse).

6.1 Lagring

Rengør maskinen omhyggeligt, hvis maskinen bruges i længere tid. Sprøjt blanke metaldele ind med et rustbeskyttelsesmiddel.

7 Afhjælpning af driftsforstyrrelser

Fare

Årsagen til forstyrrelser og afhjælpning af disse kræver altid øget opmærksomhed.

Afbryd strømmen og fjern el-stikket, før du undersøger fejlen!

Efterfølgende nævnes de hyppigste grunde til driftsforstyrrelser. I tilfælde af andre forstyrrelser kontaktes forhandleren eller MAFELL-kundeservice.

Fejl	Årsag	Afhjælpning
Det er ikke muligt at tilkoble maskinen	Ingen eller for lav netspænding til rådighed	Få strømforsyningen kontrolleret af en elektriker
	Netsikring defekt	Få sikringen udskiftet af en elektriker
	Kulbørster er slidt	Maskinen bringes til MAFELL-kundeserviceværksted
Maskinen stopper under savning	Netudfald	Få sikringerne på netværksområdet kontrolleret af en elektriker
	Overbelastning af maskinen	Reducer fremføringshastighed eller lad maskine køle af
	Kulbørster slidt	Bring maskine til kundeserviceværkstedet hos MAFELL
Savbladet klemmer sig fast	For stor fremføring	Skubbehastigheden forringes
	Sløvt savblad	Slip kontakten med det samme. Maskinen fjernes fra emnet og savbladet udskiftes
	Spændinger i emnet	Vær meget forsigtig ved savning, da risikoen for tilbageslag øges.
	Dårlig maskinstyring (f.eks. på grund af frihåndsstyring)	Brug parallelanslag
	Ujævn emneoverflade	Overfladen planes
Savbladet vibrerer i emnet	Savbladet er ikke justeret korrekt	Efterspænd savbladet
	Emnet er ikke fastgjort	Fastgør emnet med klemmer
Savbladet stopper - motoren kører videre	Savbladet er ikke rigtig fastgjort	Efterspænd savbladet
Brændemærker i skæreområdet	Uegnet eller sløvt savblad	Savbladet skiftes ud
Spånudkast tilstoppet	Træ for fugtigt	Rengør spånudkasteren
	Langvarig savning uden udsugning	Maskinen tilsluttes til ekstern udsugning, f.eks. støvseparator

8 Specialudstyr

• Savblad-HM ø 160 x 1,8 x 20, 16 tænder (savning på langs) Best.nr. 092539
• Savblad-HM ø 160 x 1,8 x 20, 24 tænder (savning på langs og tværs) Best.nr. 092533
• Savblad-HM ø 160 x 1,8 x 20, 32 tænder (savning på langs og tværs) Best.nr. 092552
• Savblad-HM ø 160 x 1,8 x 20, 56 tænder (savning på tværs) Best.nr. 092553
• Savblad-HM ø 162 x 1,8 x 20, 48 tænder (savning på tværs) Best.nr. 092584
• Savblad-HM ø 160 x 1,8 x 20, 48 tænder FZ/TR til savning af Trespa Best.nr. 092569 (lagstofplader)
• Savblad-DIA ø 160 x 3,0 x 20, 4 tænder Best.nr. 092474
• Føringsskinne F 80, 800 mm lang Best.nr. 204380
• Føringsskinne F 110, 1100 mm lang Best.nr. 204381
• Føringsskinne F 160, 1600 mm lang Best.nr. 204365
• Føringsskinne F 210, 2100 mm lang Best.nr. 204382
• Føringsskinne F 310, 3100 mm lang Best.nr. 204383
• Vinkelanslag F-WA Best.nr. 205357

• Tilbehør til føringsskinne:

• Skruetvinge F-SZ180MM (2 stk.) Best.nr. 207770

• Forbindelsesstykke F-VS Best.nr. 204363

• Skinnetaskesæt F80/160 med vinkelanslag: F80 + F160 + forbindelsesstykke Best.nr. 204749 + vinkelanslag + 2 skruetvinger + skinnetaske

• Skinnetaskesæt F160/160 med: 2 x F160 + forbindelsesstykke + 2 Best.nr. 204805 skruetvinger + skinnetaske
• Tilbageslagsstop F-RS Best.nr. 202867
• Positionsviser MT-PA Best.nr. 205398
• Parallelanslag, kpl. Best.nr. 203214
• Suge-spænde-system Aerofix suge F-AF 1 består af: 1,3 m skinne, adapter Best.nr. 204770 for oppe og nede, flexslange
• Flexslange FXS-L, længde 3,2 m Best.nr. 205276
• Styreskinnetaske F 160 Best.nr. 204626
• Sluthætter emb. F-EK Best.nr. 205400
• Adhæsionsprofil emb. F-HP 6.8M Best.nr. 204376
• Overfladebeskytter emb. F-SS 3,4M Best.nr. 204375
• Undergrebanslag MF-UA Best.nr. 206073
• Spånpose Best.nr. 206921

9 Eksploderet tegning og reservedelsliste

De vigtigste informationer om reservedelene findes på vores hjemmeside: www.mafell.com

Содержание
