Typ produktu	Ponorná pila kotoučová
Značka	Mafell
Model	MT 55 cc
Kategorie	Pila
Rozměry (š x d x v)	228 x 365 x 220 mm
Hmotnost	4,5 kg (bez kabelu a paralelního vedení)
Napájení	230 V ~ 50 Hz (jiná napětí k dispozici: 110 V, 120 V)
Příkon	1400 W
Jmenovitý proud	7,0 A (230 V), 13,5 A (110/120 V)
Otáčky naprázdno	3600 - 6250 min⁻¹ (6 stupňů)
Maximální hloubka řezu	57 mm
Náklon	-1° až 48° (0°-45° bez přesahu)
Průměr kotouče	162 mm (max), 149 mm (min)
Otvor kotouče	20 mm
Průměr odsávací hadice	35 mm
Hladina akustického tlaku	94 dB(A)
Hladina akustického výkonu	102 dB(A)
Vibrace ruka-paže	< 2,5 m/s²
Třída ochrany	II
Standardní vybavení	Kotouč karbidový ∅162 mm 48 zubů, paralelní vedení, přepravní kufr, servisní nástroj, indikátor polohy MT-PA (podle verze)
Hlavní funkce	Elektronická regulace otáček, automatická brzda, plynulé nastavení hloubky (krok 1 mm), ponorné řezy, šikmé řezy, indikátor dráhy, kompatibilní s vodicími lištami
Údržba a čištění	Pravidelné čištění nastavovacích zařízení a vedení; používejte originální díly MAFELL; skladujte v suchém prostředí po vyčištění
Bezpečnost	Spodní pružinový ochranný kryt, blokování zapnutí, uzamykací páka, brzda kotouče, zařízení proti zpětnému rázu (příslušenství)
Náhradní díly a opravitelnost	Náhradní kotouče (karbidové a diamantové), vodicí lišty od 800 do 3100 mm, úhlová zarážka, svorky, odsávací hadice atd. Autorizovaný poprodejní servis MAFELL
Obecné informace	Shoda CE; označení CE; nevyhazujte do domácího odpadu (DEEE); před použitím si přečtěte návod k obsluze

Často kladené otázky - MT 55 cc Mafell

Jak vyměnit pilový kotouč na Mafell MT 55 cc?

Odpojte síťovou zástrčku. Otevřete kryt ochranného krytu stisknutím tlačítka a páčky blokování. Pomocí přiloženého imbusového klíče povolte šroub příruby (otáčejte proti směru hodinových ručiček). Vyjměte šroub a přední upínací přírubu, poté vyjměte kotouč. Nasaďte nový kotouč v souladu se směrem otáčení. Nasaďte zpět přírubu a šroub, pevně utáhněte a zavřete kryt.

Jaká je maximální hloubka řezu u MT 55 cc?

Maximální hloubka řezu je 57 mm. Plynulé nastavení po krocích 1 mm je možné pomocí dorazu hloubky.

Jak nastavit otáčky pily?

Použijte nastavovací kolečko na stroji. K dispozici je šest úrovní, od 3600 do 6250 min⁻¹. Přizpůsobte otáčky materiálu: úrovně 1-2 pro plasty, 3-6 pro dřevo, 4-6 pro dřevěné desky, 3-5 pro vláknocement.

Mohu použít vodicí lištu s MT 55 cc?

Ano, stroj je navržen pro práci s vodicími lištami Mafell (volitelné příslušenství). Je také možné použít komerční lišty po odstranění vložky k tomu určené. Vůle vedení se nastavuje pomocí koleček.

Co dělat, když se kotouč během řezání zasekne?

Okamžitě uvolněte vypínač a zastavte stroj. Zjistěte příčinu: příliš rychlý posuv, tupý kotouč, napětí v obrobku nebo špatné vedení. V případě potřeby použijte paralelní vedení a snižte rychlost posuvu.

Jaké typy kotoučů jsou doporučeny pro MT 55 cc?

Používejte pouze kotouče v souladu s normou EN 847-1, průměr 149-162 mm, otvor 20 mm, tloušťka těla 1,2 mm. Mafell nabízí karbidové kotouče na dřevo, laminát, plasty a diamantový kotouč na vláknocement.

Jak udržovat ponornou pilu?

Pravidelně čistěte stroj, zejména nastavovací zařízení a vedení. Při dlouhodobém skladování důkladně vyčistěte a nastříkejte holé kovové části antikorozním prostředkem. Po delším použití nechte stroj zkontrolovat v autorizovaném servisu.

Jaké příslušenství je k dispozici pro MT 55 cc?

Je nabízeno mnoho příslušenství: vodicí lišty od 800 do 3100 mm, úhlová zarážka, svorky, indikátor polohy MT-PA, odsávací hadice, pytel na piliny, zařízení proti zpětnému rázu F-RS atd. Úplný seznam naleznete v návodu.

Jak bezpečně provést ponorný řez?

Před ponořením zarovnejte zadní okraj základové desky k pevné zarážce. Pokud používáte vodicí lištu, připevněte dodanou zarážku. Pevně držte stroj za rukojeť a jemně posouvejte dopředu. Spodní ochranný kryt se automaticky otevře.

Jaká bezpečnostní opatření mám dodržovat?

Vždy používejte ochranné prostředky: protihluková sluchátka, protiprachovou masku a ochranné brýle. Nikdy nedávejte ruce pod obrobek nebo do blízkosti kotouče. Ujistěte se, že spodní ochranný kryt funguje správně. Před jakoukoli údržbou odpojte zástrčku.

NÁVOD K OBSLUZE MT 55 cc Mafell

Přečtěte si všechna bezpečnostní upozornění a pokyny. Zanedbání bezpečnostních upozornění a pokynů může způsobit zásah elektrickým proudem, požár a/nebo vážná zranění. Všechna bezpečnostní upozornění a pokyny si ponechejte pro pozdější použití.

OPOZORILO

Tímto prohlašujeme, že stroj MT 55 oc splňuje pokyny uvedených směmic EU. Při plánování a sestavení byly využity uvedené normy.

Za sestaveni technických podkladů zodpovidá: Mafell AG

SLO - ES izjava o skladnosti

S tem izjavljamo, da stroj MT 55 cc ustreza navedenim direktivam EU. Pri konstrukciji in izdelavi so uporabljeni našteti standardi.

I. V. Dipl.-Ing. Harald Schmid, MBA

1 Vysvětlení značek 140
2 Údaje o výrobku 140
2.1 Údaje o výrobci.... 140
2.2 Charakteristika stroje....140
2.3 Technické údaje 141
2.4 Emise 141
2.5 Rozsah dodávky 141
2.6 Bezpečnostní zařízení 142
2.7 Použití přiměřené určení 142
2.8 Zbytková rizika 142
3 Bezpečnostní pokyny 142
4 Vybavení / nastavení....144
4.1 Připojení k síti....144
4.2 Odsávání pilin....144
4.3 Výběr pilových kotoučů 144
4.4 Výměna pilových listů 145
5 Provoz 145
5.1 Uvedení do provozu 145
5.2 Zapnutí a vypnutí....145
5.3 Nastavení hloubky řezu....146
5.4 Nastavení pro šikmé řezání....146
5.5 Řezy do hloubky....146
5.6 Rezání podle rysky 146
5.7 Řezání se souběžným dorazem....147
5.8 Předběžné drážkování s vodicí kolejnicí (zvláštní příslušenství) 147
5.9 Práce s diamantovým pilovým kotoučem v cementovláknitých deskách (zvláštní příslušenství) 147
5.10 Práce s vodícími kolejnicemi 147
5.11 Práce s ukazatelem pozice MT-PA 147
6 Servis a opravy....147
6.1 Uskladnění 147
7 Odstranění poruch....148
8 Zvláštní příslušenství....149
9 Výkres rozložených částí a seznam náhradních dílů 149

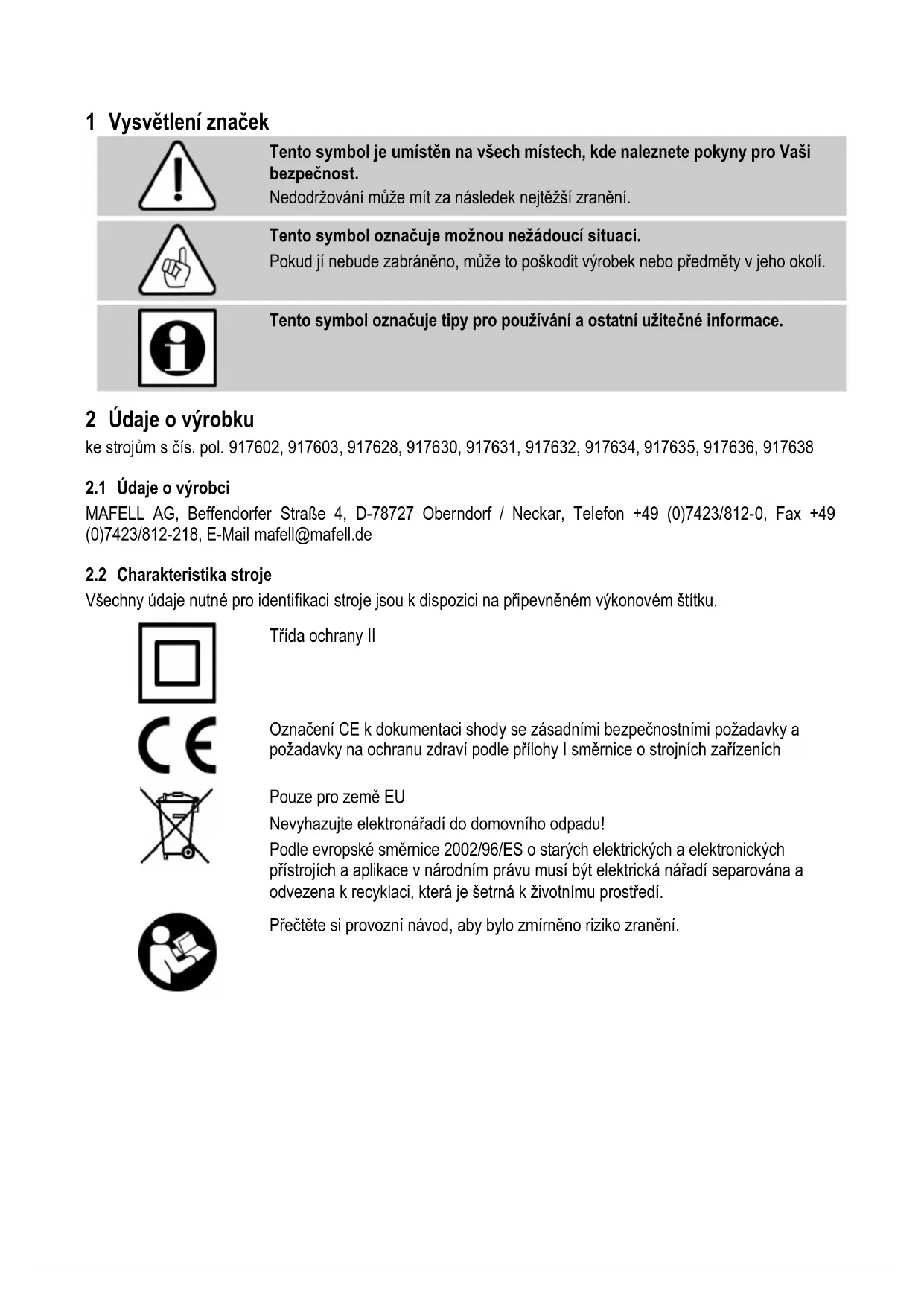

1 Vysvětlení značek

Tento symbol je umístěn na všech místech, kde naleznete pokyny pro Vaši bezpečnost.

Nedodržování může mít za následek nejtěžší zranění.

Tento symbol označuje možnou nežádoucí situaci.

Pokud jí nebude zabráněno, může to poškodit výrobek nebo předměty v jeho okolí.

Tento symbol označuje tipy pro používání a ostatní užitečné informace.

2 Údaje o výrobku

ke strojům s čís. pol. 917602, 917603, 917628, 917630, 917631, 917632, 917634, 917635, 917636, 917638

2.1 Údaje o výrobci

MAFELL AG, Beffendorfer Straße 4, D-78727 Oberndorf / Neckar, Telefon [phone], Fax [phone], E-Mail [e-mail]

2.2 Charakteristika stroje

Všechny údaje nutné pro identifikaci stroje jsou k dispozici na připevněném výkonovém štítku.

Třída ochrany II

Označení CE k dokumentaci shody se zásadními bezpečnostními požadavky a požadavky na ochranu zdraví podle přílohy I směrnice o strojních zařízeních

Pouze pro země EU

Nevyhazujte elektronářadí do domovního odpadu!

Podle evropské směrnice 2002/96/ES o starých elektrických a elektronických přístrojích a aplikace v národním právu musí být elektrická nářadí separována a odvezena k recyklaci, která je šetrná k životnímu prostředí.

Přečtěte si provozní návod, aby bylo zmírněno riziko zranění.

2.3 Technické údaje

Provozní napětí	230 V AC	110 V AC	120 V AC
Frekvence sítě	50 Hz	50 Hz	60 Hz
Příkon v trvalém provozu	1400 W	1400 W	1400 W
Spotřeba energie v trvalém provozu	7,0 A	13,5 A	13,5 A
Otáčky při volnoběhu	3600 - 6250 ot/min
Hloubka řezu	57 mm
Sklopitelný řezací agregát	-1°/ 0°- 48°
Průměr pilového kotouče max/min	162/149 mm
Tloušťka základního pilového listu	1,2 mm
Šířka řezu nástroje	1,8 mm
Úchytný otvor pro pilové kotouče	20 mm
Průměr odsávacího hrdla	35 mm
Hmotnost bez síťového kabelu, bez paralelního dorazu	4,5 kg
Rozměry (š x d x v)	228 x 365 x 220 mm

2.4 Emise

Uvedené emise hluku byly naměřeny dle EN 62841-1 a EN 62841-2-5 a je možné je použit pro srovnání elektrického nástroje s jiným nástrojem resp. pro předběžný odhad zátěže.

Nebezpečí

Emise hluku se mohou během skutečného používání elektrického nástroje lišit od uvedených hodnot, v závislosti na druhu a způsobu, jakým je elektrický nástroj používán, a především podle druhu obrobku, který je obráběn.

Z tohoto důvodu vždy používejte ochranu sluchu i v případě, že je spuštěný elektrický nástroj bez zátěže!

2.4.1 Údaje o hlukových emisích

Hodnoty hlukových emisí zjištěné podle EN 62841-1 a EN 62841-2-5 činí:

Hladina hluku L _PA = 94 dB (A)

Nejistota K _PA = 3 dB (A)

Hladina akustického výkonu L wA = 102 dB (A)

Nejistota K WA = 3 dB (A)

Měření hluku bylo provedeno za použití sériově dodávaného pilového kotouče.

2.4.2 Údaje o vibraci

Typické kmitání ruky a paže zjištěné podle EN 62841 je nižší než 2,5 m/s ^2 .

2.5 Rozsah dodávky

Drážkovací pila MT 55 cc je kompletní s:

1 pilový kotouč ∅ 162 mm z tvrdokovu, 48 zubů
1 paralelní doraz (není u provedení MidiMAX)
1 obslužné nářadí v držáku na stroji
1 přepravní box

1 provozní návod
1 sešit „Bezpečnostní pokyny“
1 ukazatel pozice MT-PA u pol. č. 917603, 917631, 917635, 917637, 917658

2.6 Bezpečnostní zařízení

Nebezpečí

Tato zařízení jsou doporučována pouze pro bezpečný provoz stroje a nesmí být odnímána případně uvedena mimo funkci.

Zkontrolujte bezpečnostní zařízení před zahájením provozu po stránce fungování a případného poškození. Stroj neuvádějte do provozu v případě chybějícího nebo nefunkčního bezpečnostního zařízení.

Stroj je vybaven následujícími bezpečnostními zařízeními:

• Ochranný kryt
• Velká základní deska
• Rukojeti
• Spínací zařízení a brzda
• Hrdlo odsávání

2.7 Použití přiměřené určení

Drážkovací pila je vhodná výlučně k podélnému a příčnému řezání masivního dřeva.

Deskové hmoty jako třískové desky, stolové desky a středně tvrdé vláknité desky je taktéž možné opracovávat.

Je možné používat také izolační materiál z dřevěných vláken.

Používejte pouze pilové kotouče dle EN 847-1 povolené firmou Mafell v uvedeném rozsahu ø.

Ve spojení s diamantovým pilovým kotoučem můžete řezat také cementovláknité desky.

Jiné použití, než je popsáno, není připustné. Výrobce neručí za škodu, která vyplyne z takového jiného použití.

Abyste stroj použivali přiměřeně jeho účelu, dodržujte podmínky provozu, servisu a údržby, které předepisuje společnost Mafell.

2.8 Zbytková rizika

Nebezpečí

Při používání v souladu s určením a přes dodržování bezpečnostních ustanovení zůstávají z důvodu účelu použití určitá zbytková rizika, která mohou mít zdravotní následky.

• Manipulace s částí listu pily pod vyčnívajícím obrobkem při řezu.
• Manipulace s otáčejícími se díly ze strany: Pilový kotouč, upínací příruba a přírubový šroub.
• Zpětný ráz stroje při sevření obrobku.
• Zlomení nebo vymrštění pilového kotouče nebo jeho částí.
• Nedotýkejte se částí, které jsou pod napětím, při otevřeném krytu a nevytažené síťové zástrčce.
• Ovlivnění sluchu při déle trvajících pracích bez chrániče sluchu.
• Emise dřevěných prachů ohrožujících zdraví při déle trvajícím provozu bez odsávání.

3 Bezpečnostní pokyny

Nebezpečí

Dbejte stále následujících bezpečnostních pokynů a platných bezpečnostních ustanovení v dané zemi, kde je stroj používán!

Přečtěte si také bezpečnostní pokyny v přiložené brožuře "Bezpečnostní pokyny".

Všeobecné pokyny:

• Děti a mladiství nesmí stroj obsluhovat. Z toho jsou vyjmuti mladiství, pracující za dohledu odborníků, za účelem jejich vzdělávání.

• Nikdy nepracujte bez ochranných prostředků, které jsou předepsány pro každý pracovní proces a neměňte na stroji nic, co by mohlo ovlivnit jeho bezpečnost.

• Při používání stroje ve volném prostoru je doporučováno použití ochranného spínače proti parazitním proudům.

• Poškozený kabel nebo zástrčka musí být ihned vyměněna. Výměnu smí provádět pouze Mafell nebo zákaznická dílna pověřená firmou MAFELL, aby se zabránilo ohrožení bezpečnosti.
• Zabraňte ostrým lomům na kabelu. Speciálně při transportu a skladování neovíjejte kabel okolo stroje.

Nesmí být používány:

• Pilové listy s trhlinami a takové, které změnily svůj tvar.
• Pilové kotouče z vysoce legované rychlořezné oceli (pilové kotouče HSS).
• Tupé pilové kotouče kvůli vysokému zatížení motoru.
• Pilové kotouče, které nejsou vhodné pro počet otáček pilového kotouče ve volnoběhu.

Pokyny pro použití osobních ochranných pomůcek:

• Při práci vždy používejte ochranu sluchu.
• Při práci vždy používejte respirátor.
• Při práci proto noste ochranné brýle.

Pokyny k provozu:

Postupy řezání

Nebezpečí

• Nepřibližujte ruce do oblasti řezání a pilového listu. Druhou rukou držte přídavné madlo na motorovém pouzdru. Pokud držíte pilu oběma rukama, nemůže dojít k jejich poranění pilovým listem.
• Nesahejte pod obrobek. Ochranný kryt Vás pod obrobkem nechrání před pilovým listem.
• Přizpůsobte hloubku řezu tloušt'ce obrobku. Pod obrobkem by mělo být vidět méně než jeden celý zub pily.
• Nikdy nedržte zpracovávaný obrobek rukou nebo přes nohu. Zabezpečte obrobek stabilním úchytem. Je důležité obrobek dobře upevnit, aby

se snížilo riziko styku s částmi těla, zaseknutí pilového listu nebo ztráty kontroly.

• Při práci, kde může nástroj zasáhnout skryté elektrické vedení nebo vlastní síťový kabel, držte elektrický nástroj za izolovaný držák.
  Kontakt s vedením vedoucím proud způsobí to, že také kovové části elektrického nářadí budou pod napětím a toto vede k úderu elektrickým proudem.
• Při dlouhém podélném řezu používejte vždy doraz nebo přímé vedení po hraně. Zlepšujete to přesnost řezu a snižuje možnost zaseknutí pilového listu.
• Vždy používejte pilové kotouče správné velikosti a se správným úchytným otvorem (např. kosočtvercový nebo kulatý). Pilové kotouče, které nepasují k montážním dílům pily, nemají pravidelnou rotaci a způsobují ztrátu kontroly.
• Nikdy nepoužívejte poškozené nebo nesprávné podložky nebo šrouby pilového kotouče.
  Podložky pilového listu a šrouby byly speciálně vyvinuty pro Vaši pilu, pro optimální výkon a provozní bezpečnost.

Zpětný ráz - Příčiny a příslušné bezpečnostní pokyny

• Zpětný ráz je náhlá reakce pilového listu, který se zahákl, zasekl nebo který není správně vyrovnán, a vede k náhlému nekontrolovanému zvednutí pily a pohybu z obrobku směrem k obsluhující osobě.
• Pokud se pilový list, který je ve svírajícím se řezném otvoru, zasekne nebo zahákne, dojde k zablokování, a síla motoru vymrští pilu směrem k obsluhující osobě.
• Pokud se pilový list v řezném otvoru přetočí nebo je nesprávně vyrovnán, může dojít k zaseknutí zubů zadní hrany pilového listu, čímž je pilový list vysunut z řezného otvoru a pila poskočí zpět směrem k obsluhující osobě.

Zpětný ráz je důsledkem chybného nebo nesprávného použití pily. Může mu být zabráněno prostřednictvím vhodných bezpečnostních opatření, která jsou následně popsána.

- Držte pilu pevně oběma rukama a paže uved'te do polohy, ve které udržíte zpětné nárazy. Vždy zaujměte polohu bočně od pilového kotouče, nikdy neuvádějte pilový kotouč do stejné roviny

s vaším tělem. Při zpětném rázu může kotoučová pila poskočit směrem zpátky, avšak je obsluhující osoba schopná sílu zpětného rázu v případě patřičných bezpečnostních opatření ovládat.

• Pokud je pilový list zablokován nebo přerušíte práci, vypněte pilu a ponechte ji klidně v obrobku, dokud není pilový list v klidu. Nikdy se nepokoušejte odstranit pilu z obrobku nebo ji vytáhnout směrem zpět, dokud se pilový list pohybuje, jinak může dojít ke zpětnému nárazu. Zjistěte a odstraňte přičiny zaseknutí pilového listu.
• Pokud chcete opět spustit pilu, která je umístěna v obrobku, umístěte pilový list do středu řezného otvoru a zkontrolujte, zda nedošlo k zaseknutí zubů pily v obrobku. Pokud se pilový list zasekne, může dojít k pohybu mimo obrobek nebo k zpětnému rázu při opětovném spuštění pily.
• Velké desky podepřete, kvůli snížení rizika zpětného nárazu při zaseknutí pilového listu. Velké desky se mohou pod vlastní hmotností prohýbat. Desky je nutné na obou stranách podložit, a to jak v blízkosti řezného otvoru, tak i na hraně.
• Nepoužívejte tupé ani poškozené pilové listy. Pilové listy s tupými nebo nesprávně vyrovnanými zuby způsobí u příliš tenkého řezného otvoru zvýšené tření, zaseknutí pilového listu a zpětný ráz.
• Před řezáním dotáhněte nastavení hloubky a úhlu řezu. Pokud se během řezání změní nastavení, může dojít k zaseknutí pilového listu a zpětnému rázu.
• Bud'te zvlášte opatrní při řezání do stěn nebo jiných nepřehledných částí. Zasouvající se pilový list může být při řezání zablokovaný skrytými objekty a způsobit zpětný ráz.

Funkce spodního ochranného krytu

- Před každým použitím zkontrolujte, zda se bezpečně zavírá dolní ochranný kryt. Nepoužívejte pilu, pokud není možné dolním ochranným krytem volně pohybovat a pokud jej nelze okamžitě zavřít. Nikdy neupinejte nebo nesvazujte dolní ochranný kryt v otevřené poloze. Pokud dojde k neúmyslnému upadnutí pily, může se spodní ochranný kryt ohnout. Otevřete ochranný kryt pomocí zpětné tažné páky a zajistěte, aby se mohl volně pohybovat a při všech řezných

úhlech a hloubkách nepříšel do styku s pilovým listem ani s jinými díly.

• Přezkoušejte fungování pružiny dolního ochranného krytu. Nechte pilu před použitím prověřit v servisu, pokud dolní ochranný kryt a pero nepracují bezvadně. Poškozené díly, lepivé usazeniny nebo shluky pilin způsobují zpomalení spodního ochranného krytu.
• Dolní ochranný kryt otvírejte rukou pouze při zvláštním řezání, jako „ponorné a úhlové řezání“. Otevřete dolní ochranný kryt pomocí zpětné tažné páky a pak ji povolte, jakmile dojde k vniknutí pilového kotouče do obrobku. Při všech ostatních řezáních by měl dolní ochranný kryt pracovat automaticky.
• Nepokládejte pilu na pracovní lavici ani na podlahu, aniž by dolní ochranný kryt zakrýval pilový kotouč. Nezakrytý, dobíhající pilový list pohybuje pilou proti směru řezání a řeže vše, co mu přijde do cesty. Dbejte přitom dobu doběhu pilového listu.

Pokyny pro servis a opravy:

• Pravidelné čištění stroje, především nastavovacích zařízení a vodítek, představuje výrazný bezpečnostní faktor.
• Mohou být používány pouze originální náhradní díly a příslušenství MAFELL. Jinak nevzniká nárok na záruku a žádné ručení výrobce.

4 Vybavení / nastavení

4.1 Připojení k síti

Dbejte před uvedením do provozu na to, že síťové napětí odpovídá provoznímu napětí, které je uvedeno na výkonovém štítku stroje.

4.2 Odsávání pilin

Při všech pracích, při kterých vzniká podstatné množství prachu, napojte stroj na vhodné externí odsávání prachu. Rychlost vzduchu musí činit minimálně 20 m/s.

Vnitřní průměr hrdla odsávání 1 (obr. 1) činí 35 mm.

4.3 Výběr pilových kotoučů

Abyste dosáhli dobré kvality řezu, používejte ostrý nástroj a podle materiálu a procesu si zvolte nástroj z následujícího seznamu:

Řezání měkkého a tvrdého dřeva příčně a podélně vůči směru vlákna:

- pilový kotouč - tvrdokov ø 160 x 1,8 x 20 mm, 24 zubů

Řezání měkkého a tvrdého dřeva zvlášť podél vlákna:

- pilový kotouč - tvrdokov ø 160 x 1,8 x 20 mm , 16 zubů

Řezání měkkého a tvrdého dřeva zvlášť kolmo k vláknu:

• pilový kotouč - tvrdokov ø 160 x 1,8 x 20 mm, 32 zubů
• pilový kotouč - tvrdokov ø 162 x 1,8 x 20 mm, 48 zubů

Řezání měkkého a tvrdého dřeva zvlášť kolmo k vláknu „Jemné řezání“:

- pilový kotouč - tvrdokov ∅ 160 x 1,8 x 20 mm, 56 zubů

Řezání desek z vrstveného materiálu:

- pilový kotouč - tvrdokov ø 160 x 1,8 x 20 mm, 48 zubů

Řezání izolačních materiálů z dřevěných vláken:

- pilový kotouč - tvrdokov ø 160 x 1,8 x 20 mm, 32 zubů

Řezání plastů (polystyren):

- pilový kotouč - tvrdokov ø 160 x 1,8 x 20 mm , 16 zubů

Řezání cementovláknitých desek:

- Diamantový pilový kotouč ∅ 160 x 3,0 x 20 mm, 4 zuby

4.4 Výměna pilových listů

Nebezpečí

Při všech servisních pracích vytáhněte zástrčku.

• Abyste vyklopili víko ochranného krytu 23 do strany (obr. 3), stiskněte tlačitko 2 (obr. 4) a vytáhněte blokovací páku 3 nahoru. S vytáhnutím blokovací páky je automaticky aretována hřídel pily a spínací páka.

• Pomocí šestihranného šroubováku 4 (držák obr. 2) uvolněte šroubovou přírubu 5 (obr. 3) proti směru hodinových ručiček. Odejměte šroub a rovněž přední upínací přírubu 6.

• Nyní může pilový kotouč vyjmout pomocí naklonění dopředu.

• Na upínacích přírubách nesmí být nalepeny částice.
• Při nasazování pilového kotouče dbejte na směr otáčení.
• Následně nasad'te upínací přírubu, nasad'te přírubový šroub a utáhněte jej otáčením ve směru hodinek.
• Zavřete víko ochranného krytu. K tomu přiklopte víko a zatlačte zajišťovací páku 3 (obr. 3) dolů.

5 Provoz

5.1 Uvedení do provozu

S tímto provozním návodem musí být seznámeny všechny osoby pověřené obsluhou stroje, přičemž je nutno pozornit zejména na kapitolu „Bezpečnostní pokyny“.

5.2 Zapnutí a vypnutí

- Zapnutí: Nejprve odblokujte zapínací uzávěru tlakem na zajišťovací páku 7 (obr. 4). Poté stiskněte spínací páčku 8, za současného stisknutí zajišťovací páky.

Protože se jedná o spínač bez aretace, běží stroj pouze tak dlouho, dokud je stlačena tato spínací páčka.

Vestavěná elektronika zajišťuje při zapnutí bezpečné zrychlení a při zatížení reguluje počet otáček na pevně nastavenou hodnotu.

Navíc reguluje tato elektronika motor v případě přetížení, tzn. pilový kotouč zůstane stát. Poté stroj vypněte. Následně stroj znovu zapněte a řežte za snížené rychlosti posuvu dále.

Zahřívání stroje vede k rychlejšímu vypnutí z důvodu přetížení.

Pomocí stavěcího kolečka 9 (obr. 2) můžete nastavit postupně počet otáček pilového kotouče mezi 3600 a 6250 min ^-1 .

Stupeň Počet otáček min	-1
1 3600
2 4130
3	4660
4	5190
5 5720
6 6250

Skupiny materiálů

- PVC, Plexi, PA

- Stupeň: 1 - 6

- Tvrdé dřevo, měkké dřevo, vrstvené dřevo

- Stupeň: 3 - 6

- Potahované deskové materiály

- Stupeň: 4 - 6

- Cementovláknité desky

- Stupeň: 3 - 5

- Vypnutí: Pro zapnutí uvolněte spínací páku 8. Díky zabudované automatické brzdy je doba doběhu pilového kotouče omezena na cca. 5 s. Aretace zapínání je automaticky opět aktivní a zajišťuje ruční kotoučovou pilu proti náhodnému zapnutí.

5.3 Nastavení hloubky řezu

Hloubka řezu se dá nastavit mezi 0 a 57 mm, odstupňováno v krocích po 1 mm.

Za tímto účelem postupujte, jak je uvedeno následovně:

• Přestavte ukazatel 10 (obr. 4) pomocí otáčení do horní nebo dolní polohy podle toho, zda pracujte s nebo bez vodicích kolejnic.
• Nastavte hloubku řezu na stupnici pomocí hloubkového dorazu 11. Doraz má 1 mm aretaci.
• Pro nastavení mezirozměrů můžete otáčet pomocí šestihranného šroubováku 4 (držák obr. 2) cylindrickým šroubem 12 (obr. 4). Jedno otočení odpovídá změně hloubky řezu o 1 mm.

Hloubku řezu nastavte vždy o cca.

2 až 5 mm větší než je síla

řezaného materiálu.

5.4 Nastavení pro šikmé řezání

Řezací agregát je možné nastavit na šikmé řezy pod libovolným úhlem od 0° do 45°.

• Povolte křídlový šroub 13 (obr. 4).
• Úhel nastavte podle stupnice na sklopné části.
  • Následně okřídlený šrouby 13 utáhněte.

Navíc může být stroj nakloněn na -1° příp. 48°.

• Pro naklonění na -1°, táhněte hradítko 14 (obr. 4) ve směru šipky dozadu a pevně ho zaaretujte.
• Nakloňte stroj na -1°.
• Pro naklonění stroje na 48°, stiskněte doraz 15 (obr. 3) dolů.
• Nakloňte stroj na 48°.
• 45° a 0°- doraz je po přejetí automaticky vrácen zpět.

5.5 Řezy do hloubky

Nebezpečí

Nebezpečí zpětné rázu při řezech do hloubky! Před započetím hloubkového žezu položte stroj zadní hranou základní desky na doraz upevněný na obrobku. Při použití vodicích kolejnic (zvláštní příslušenství) musíte na vodicí kolejnice upevnit doraz, který jste obdrželi ve zvláštní výbavě. Držte stroj před zanořením dobře za madlo a lehce ho posunujte vpřed!

- Značky 16 (obr. 1) na dolním ochranném krytu a na hradítku slouží k orientaci pro oblast řezu celkově vnořeného pilového listu při použití vodicích kolejnic (zvláštní příslušenství).

5.6 Řezání podle rysky

Základní deska disponuje dodatečným ukazatelem nárysu 17 (obr. 1), jak pro přímý řez, tak i pro šikmé řezy. Rysná hrana odpovídá vnitřní straně pilového kotouče.

• Zajistěte obrobek proti posunutí a přiložte obrobek tak, aby pilový kotouč běžel pod obrobkem volně.
• Držte stroj pevně za madla a nasad'te je přední částí na obrobek.
• Zapněte drážkovací pilu (viz kapitola 5.2). Zanořte stroj do nastavené hloubky řezu a posunujte ho rovnoměrně ve směru řezu.
• Po ukončení řezu vypněte pilu uvolněním tlačítka spínače 8 (obr. 4). Pohybujte pilovým agregátem zpět do horní blokované polohy.

5.7 Řezání se souběžným dorazem

Souběžný doraz 18 (obr. 1) se používá k řezání souběžně s již existující hranou. Přitom může být doraz upevněn jak vpravo, tak také vlevo na stroji. Přitom činí řezná oblast na pravé straně asi 140 mm a na levé straně asi 295 mm.

- Můžete nastavit šířku řezu po uvolnění křídlových šroubů 19 (obr. 2), čímž nastavíte odpovídající doraz a následně křídlové šrouby pevně dotáhnout.

Navíc je možné souběžný doraz po jednoduchém otočení použít (vodicí plocha pro hranu obrobku směřuje nahoru) jako dvojitou podložku pro zlepšení vedení ruční drážkovací pily. Nyní může být stroj veden podél na jedné, na obrobku upevněné lati.

5.8 Předběžné drážkování s vodicí kolejnicí (zvláštní příslušenství)

U deskovým materiálů docílíte čistějšího řezu, pokud provedete předřez drážky. Použijte vhodný pilový kotouč (viz kapitola 4.3).

Abyste zabránili vylomení povrchu, postupujte následovně:

• Upevněte vodicí kolejnice na obrobek.
• Pohybujte západkou 20 (obr. 2) ve směru hodinových ručiček až na doraz. Hloubka předřezu je nyní nastavena na cca 3 mm.
• Nasad'te stroj vodicím žlábkem na vodicí kolejnice.
• Nastavte hloubku řezu - zohledněte sílu vodicích kolejnic (viz kapitola 5.3).
• Provedte předřez desky. Pohybujte západkou 20 (obr. 2) proti směru hodinových ručiček na doraz.
• Zanořte na přednastavenou hloubku řezu a prořízněte celou šířku desky.

5.9 Práce s diamantovým pilovým kotoučem v cementovláknitých deskách (zvláštní příslušenství)

Za tímto účelem postupujte, jak je uvedeno následovně:

• Použijte vhodný pilový kotouč (viz kapitola 4.3).
  • Vyměňte pilový kotouč (viz kapitola 4.4).

Diamantový řezný kotouč byl vyvinut pro cementovláknité desky. Zuby opatřené diamanty jsou citlivější než zuby pilového kotouče z tvrdokovu. Proto pracujte s vodicí kolejnicí.

5.10 Práce s vodícími kolejnicemi

- Abyste dosáhli přesnějšího vedení, nastavte oběma stavěcími kolečky 21 (obr. 2 a 4) vůli vedení.

Pomocí drážkovací pily můžete pracovat s vodícími kolejnice, které obdržíte jako zvláštní příslušenství.

Dodatečně může také použít některé kolejničky, které jsou na trhu.

- K tomu uvolněte šrouby a odejměte vložku 24 (obr. 2).

5.11 Práce s ukazatelem pozice MT-PA

Piktogramy viz strana 4.

6 Servis a opravy

Nebezpečí

Při všech servisních pracích vytáhněte zástrčku.

Stroje MAFELL jsou koncipovány jako bezúdržbové.

Použitá ložiska jsou namazána pro dobu své životnosti. Po delší době provozu doporučujeme předat stroj autorizovanému zákaznickému servisu MAFELL na prohlídku.

Pro všechna mazná místa používejte pouze náš speciální tuk, obj. číslo 049040 (balení 1 kg).

6.1 Uskladnění

Není-li stroj delší dobu používán, je nutno ho pečlivě vyčistit. Neošetřené kovy postříkejte antikorozním prostředkem.

7 Odstranění poruch

Nebezpečí

Zjištění příčin existujících poruch a jejich odstranění se provádějí za neustálé vysoké pozornosti a obezřetnosti. Předtím vytáhněte zástrčku!

Následně jsou uvedeny nejčastější poruchy a jejich příčiny. V případě dalších poruch se obraťte na vašeho obchodníka nebo přímo na zákaznický servis MAFELL.

Závada	Příčina	Odstranění
Stroj nelze zapnout	Žádné nebo příliš malé napětí v síti	Nechte zkontrolovat zdroj napětí odborným elektrikářem
	Vadný síťový jistič	Nechte vyměnit pojistku odborným elektrikářem
	Opotřebované uhlíkové kontakty	Přineste stroj do zákaznického servisu MAFELL
Stroj se zastavuje během řezu	Výpadek sítě	Nechte zkontrolovat jistič sítě odborným elektrikářem
	Přetížení stroje	Snižte rychlost posuvu nebo stroj nechte vychladnout
	Opotřebované uhlíkové kontakty	Dopravte stroj do zákaznického servisu MAFELL
Pilový kotouč se při posouvání stroje vpřed zasekává	Příliš velký posuv	Zmenšete rychlost posuvu
	Tupý pilový kotouč	Ihned uvolněnte spínač. Odstranit stroj z obrobku a vyměnit pilový kotouč
	Napětí na obrobku	Zvýšená opatrnost při řezání, roste nebezpečí zpětnému rázu.
	Špatné vedení stroje (resp. ruční vedení stroje)	Nasad’te paralelní doraz
	Nerovná svrchní plocha obrobku	Vyrovnejte plochu
Pilový kotouč vibruje v obrobku	Pilový kotouč není správně vyladěný	Dotáhněte pilový kotouč
	Obrobek není upevněn Upevněte	obrobek pomocí svorek
Pilový kotouč se zastavuje - motor se dál točí	Pilový kotouč není správně upevněný	Dotáhněte pilový kotouč
Spálené skvrny na místech řezu	Pilový kotouč není vhodný pro daný pracovní úkon nebo je tupý	Vyměňte pilový kotouč
Ucpaný výhoz špon	Dřevo je příliš vlhké	Vyčistěte výhoz hoblin
	Dlouhotrvající řez bez odsávání	Napojte stroj na externí odsávání, případně odsávač prachu s jemnými částicemi

8 Zvláštní příslušenství

- Pilový kotouč - tvrdokov ∅ 160 x 1,8 x 20, 16 zubů (podélný řez) Obj. č. 092539

- Pilový kotouč - tvrdokov ø 160 x 1,8 x 20, 24 zubů (podélný a příčný řez) Obj. č. 092533

- Pilový kotouč - tvrdokov ø 160 x 1,8 x 20, 32 zubů (podélný a příčný řez) Obj. č. 092552

- Pilový kotouč - tvrdokov ø 160 x 1,8 x 20, 56 zubů (příčný řez) Obj. č. 092553

- Pilový kotouč - tvrdokov ∅ 162 x 1,8 x 20, 48 zubů (příčný řez) Obj. č. 092584

- Pilový kotouč - tvrdokov ø 160 x 1,8 x 20, 48 zubů FZ/TR k řezání Trespa Obj. č. 092569 (potahované desky)

- Pilový kotouč - DIA ø 160 x 3,0 x 20, 4 zubů Obj. č. 092474

- Vodicí kolejnice F 80, 800 mm dlouhé Obj. č. 204380

- Vodicí kolejnice F 110, 1100 mm dlouhé Obj. č. 204381

- Vodicí kolejnice F 160, 1600 mm dlouhé Obj. č. 204365

- Vodicí kolejnice F 210, 2100 mm dlouhé Obj. č. 204382

- Vodicí kolejnice F 310, 3100 mm dlouhé Obj. č. 204383

- Úhlový doraz F-WA Obj. č. 205357

- Příslušenství k vodicím kolejnicím:

- Šroubové utahováky F-SZ180MM (2 ks) Obj. č. 207770

- Spojka F-VS Obj. č. 204363

- Sada vaku na kolejnice F80/160 s úhlovým dorazem se skládá z: F80 + F160 Obj. č. 204749 + spojka + úhlový doraz + 2 šroubové utahováky + vak

- Sada vaku na kolejnice F160/160 se skládá z: 2 x F160 + spojka + 2 šroubové Obj. č. 204805 utahováky + vak

- Blok zpětného rázu F-RS Obj. č. 202867

- Ukazatel polohy MT-PA Obj. č. 205398

- Souběžný doraz, kompl. Obj. č. 203214

- Systém sání a upínání Aerofix F-AF 1 se skládá z: 1,3 m kolejnice, adaptéru Obj. č. 204770 nahoře a dole, pružné hadice

- Pružná hadice FXS-L, délka 3,2 m Obj. č. 205276

- Taška na vodící kolejnice F 160 Obj. č. 204626

- Přídržný profil bal. F-HP 6.8M Obj. č. 204376

- Ochrana proti přetržení napnutí bal. F-SS 3,4M Obj. č. 204375

- Spodní doraz MF-UA Obj. č. 206073

- Sáček na piliny Obj. č. 206921

9 Výkres rozložených částí a seznam náhradních dílů

Příslušné informace ohledně seznamů náhradních dílů najdete na naší internetové stránce: www.mafell.com

Kazalo vsebine

2.1 Údaje o výrobcovi

MAFELL AG, Beffendorfer Straße 4, D-78727 Oberndorf / Neckar, Telefón +49 (0)7423/812-0, Fax [phone], Email [e-mail]

2.2 Označenie stroja

Neodhadzujte elektrické nástroje do domového odpadu!

Prečítajte si na zníženie rizika zranenia návod na používanie.

2.3 Technické údaje

2.4.1 Údaje o emisiách hluku

2.4.2 Údaje o vibrácii

1 Zošit „Bezpečnostné pokyny“
1 Indikátor polohy MT-PA pri výr. č. 917603, 917631, 917635, 917637, 917658

2.6 Bezpečnostné zariadenia

Nebezpečenstvo

3 Bezpečnostné pokyny

Nebezpečenstvo

Pred spustením do prevádzky sa musíte ubezpečit', že siet'ové napätie zodpovedá prevádzkovému napätiu uvedenému na výrobnom štítku stroja.

4.2 Odsávanie triesok

4.3 Vol'ba pílového listu

Rezanie mäkkého a tvrdého dreva naprieč a pozdíž vlákna:

- Kruhový pílový list HM ∅ 160 x 1,8 x 20 mm, 24 zubov

- Kruhový pílový list HM ∅ 160 x 1,8 x 20 mm, 16 zubov

• Kruhový pílový list HM ∅ 160 x 1,8 x 20 mm, 32 zubov
• Kruhový pílový list HM ∅ 162 x 1,8 x 20 mm, 48 zubov

- Kruhový pílový list HM ∅ 160 x 1,8 x 20 mm, 56 zubov

- Kruhový pílový list HM ∅ 160 x 1,8 x 20 mm, 48 zubov

- Kruhový pílový list HM ∅ 160 x 1,8 x 20 mm, 32 zubov

Rezanie plastov (polystyrén):

- Kruhový pílový list HM ∅ 160 x 1,8 x 20 mm, 16 zubov

Rezanie vláknocementových panelov:

- Diamantový pílový list ∅ 160 x 3,0 x 20 mm, 4 zuby

4.4 Výmena pílového listu

Nebezpečenstvo

- Potiahnuté panelové materiály

- Stupeň: 4 - 6

- Vláknocementové panely

- Stupeň: 3 - 5

• Pílový list - HM ø 160 x 1,8 x 20, 16 zubov (pozdížny rez) Objednávka č. 092539
• Pílový list - ø 160 x 1,8 x 20, 24 zubov (pozdížny a šikmý rez) Objednávka č. 092533
• Pílový list - ø 160 x 1,8 x 20, 32 zubov (pozdížny a šikmý rez) Objednávka č. 092552
• Pílový list - HM ∅ 160 x 1,8 x 20, 56 zubov (šikmý rez) Objednávka č. 092553
• Pílový list - HM ø 162 x 1,8 x 20, 48 zubov (šikmý rez) Objednávka č. 092584
• Pílový list - HM ∅ 160 x 1,8 x 20, 48 zubov FZ/TR na rezanie Trespa Objednávka č. 092569 (laminované panely)
• Pílový list - DIA ø 160 x 3,0 x 20, 4 zuby Objednávka č. 092474
• Vodiaca kol'aj F 80, 800 mm dlhá Objednávka č. 204380
• Vodiaca kol'aj F 110, 1100 mm dlhá Objednávka č. 204381
• Vodiaca kol'aj F 160, 1600 mm dlhá Objednávka č. 204365
• Vodiaca kol'aj F 210, 2100 mm dlhá Objednávka č. 204382
• Vodiaca kol'aj F 310, 3100 mm dlhá Objednávka č. 204383
• Uhlový doraz F-WA Objednávka č. 205357

- Príslušenstvo k vodiacej kol'aji:

• Skrutková svorka F-SZ180MM (2 St.) Objednávka č. 207770
  – Spojovací kus F-VS Objednávka č. 204363

- Indikátor polohy MT-PA Objednávka č. 205398

- Paralelná zarážka, kompl. Objednávka č. 203214

- Pružná hadica FXS-L, dížka 3,2 m Objednávka č. 205276

- Taška na vodiacu kol'aj F 160 Objednávka č. 204626

• Upevňovací profil bal. F-HP 6.8M Objednávka č. 204376
• Ochrana proti štiepeniu bal. F-SS 3,4M Objednávka č. 204375
• Zarážka proti uchopeniu odspodu MF-UA Objednávka č. 206073
• Vrecko na triesky Objednávka č. 206921
