MT 55 cc - Zag Mafell - Gratis gebruiksaanwijzing en handleiding

Producttype	Invalcirkelzaag
Merk	Mafell
Model	MT 55 cc
Categorie	Cirkelzaag
Afmetingen (b x l x h)	228 x 365 x 220 mm
Gewicht	4,5 kg (zonder kabel en parallelgeleider)
Voeding	230 V ~ 50 Hz (andere spanningen beschikbaar: 110 V, 120 V)
Opgenomen vermogen	1400 W
Nominale stroom	7,0 A (230 V), 13,5 A (110/120 V)
Onbelast toerental	3600 - 6250 min⁻¹ (6 niveaus)
Maximale zaagdiepte	57 mm
Hellingshoek	-1° tot 48° (0°-45° zonder overmat)
Zaagblad diameter	162 mm (max), 149 mm (min)
Zaagbladas	20 mm
Diameter afzuigmond	35 mm
Geluidsdrukniveau	94 dB(A)
Geluidsvermogensniveau	102 dB(A)
Hand-arm trilling	< 2,5 m/s²
Beschermingsklasse	II
Standaarduitrusting	Carbide zaagblad ∅162 mm 48 tanden, parallelgeleider, transportkoffer, service gereedschap, positie-indicator MT-PA (afhankelijk van uitvoering)
Belangrijkste functies	Elektronische snelheidsregeling, automatische rem, progressieve diepte-instelling (stap van 1 mm), duikzaagsneden, schuine zaagsneden, zaaglijnindicator, compatibel met geleiderails
Onderhoud en reiniging	Regelmatige reiniging van afstel- en geleidingsinrichtingen; gebruik originele MAFELL onderdelen; bewaar in droge omgeving na reiniging
Veiligheid	Verende onderste beschermkap, inschakelblokkering, vergrendelingshendel, zaagbladrem, terugslagbeveiliging (accessoire)
Reserveonderdelen en repareerbaarheid	Vervangingsbladen (carbide en diamant), geleiderails van 800 tot 3100 mm, haakaanslag, klemmen, afzuigslang, enz. Erkende MAFELL service na verkoop
Algemene informatie	CE-conform; CE-markering; niet bij het huisvuil gooien (AEEA); lees de gebruiksaanwijzing voor gebruik

Veelgestelde vragen - MT 55 cc Mafell

Hoe vervang ik het zaagblad van de Mafell MT 55 cc?

Trek de stekker uit het stopcontact. Open het deksel van de beschermkap door de duwer en de blokkeerhendel te bedienen. Gebruik de meegeleverde inbussleutel om de flensschroef los te draaien (linksom draaien). Verwijder de schroef en de voorste flens, verwijder vervolgens het zaagblad. Plaats het nieuwe zaagblad met de juiste draairichting. Monteer de flens en schroef weer, draai deze stevig vast en sluit de kap.

Wat is de maximale zaagdiepte van de MT 55 cc?

De maximale zaagdiepte is 57 mm. Een stapsgewijze aanpassing in stappen van 1 mm is mogelijk met de diepte-aanslag.

Hoe stel ik de zaagsnelheid in?

Gebruik het instelwiel op de machine. Zes niveaus zijn beschikbaar, van 3600 tot 6250 min⁻¹. Pas de snelheid aan het materiaal aan: niveaus 1-2 voor kunststoffen, 3-6 voor hout, 4-6 voor houtvezelplaten, 3-5 voor vezelcement.

Kan ik een geleiderail gebruiken met de MT 55 cc?

Ja, de machine is ontworpen om met Mafell geleiderails (optionele accessoires) te werken. Het is ook mogelijk om universele rails te gebruiken door de daarvoor bestemde inzet te verwijderen. De geleidingsspeling wordt afgesteld met de draaiknoppen.

Wat moet ik doen als het zaagblad vastloopt tijdens het zagen?

Laat onmiddellijk de schakelaar los om de machine te stoppen. Identificeer de oorzaak: te snelle voeding, bot zaagblad, spanningen in het werkstuk of een slechte geleiding. Gebruik indien nodig de parallelgeleider en verminder de aanloop snelheid.

Welke soorten zaagbladen worden aanbevolen voor de MT 55 cc?

Gebruik alleen zaagbladen die voldoen aan EN 847-1, met diameter 149-162 mm, boorgat 20 mm, bladdikte 1,2 mm. Mafell biedt carbidebladen voor hout, laminaat, kunststoffen, en een diamantblad voor vezelcement.

Hoe onderhoud ik de invalcirkelzaag?

Reinig de machine regelmatig, met name de afstel- en geleidingsinrichtingen. Voor langdurige opslag, grondig reinigen en de kale metalen delen inspuiten met een roestwerend middel. Laat de machine na langdurig gebruik reviseren door een erkende service.

Welke accessoires zijn beschikbaar voor de MT 55 cc?

Er zijn vele accessoires leverbaar: geleiderails van 800 tot 3100 mm, haakaanslag, klemmen, positie-indicator MT-PA, afzuigslang, spanenzak, terugslagbeveiliging F-RS, enz. Raadpleeg de handleiding voor de volledige lijst.

Hoe maak ik veilig een duikzaagsnede?

Aligneer voor de duik de achterrand van de basisplaat tegen een vaste aanslag. Als u een geleiderail gebruikt, bevestig dan de meegeleverde aanslag. Houd de machine stevig vast aan de handgreep en beweeg langzaam naar voren. De onderste beschermkap opent automatisch.

Welke veiligheidsmaatregelen moet ik nemen?

Draag altijd bescherming: gehoorbescherming, stofmasker en veiligheidsbril. Houd uw handen nooit onder het werkstuk of in de buurt van het zaagblad. Zorg ervoor dat de onderste beschermkap correct werkt. Trek de stekker uit het stopcontact voor onderhoud.

GEBRUIKSAANWIJZING MT 55 cc Mafell

Lees alle veiligheidsaanwijzingen en instructies. Nalatigheid bij het naleven van de veiligheidsinstructies en aanwijzingen kan elektrische schok, brand en/of ernstige letsels veroorzaken. Bewaar alle veiligheidsaanwijzingen en instructies voor later gebruik.

ADVERTENCIA

NL - EG conformiteitsverklaring

Wij bevestigen hiemede dat de machine MT 55 cc aan de vermelde EU-richlijnen beantwoord. Bij constructie en bouw werden de vermelde normen toegepast. Gemachtigde voor de samenstelling van de technische documenten: Mafell AG

1 Verklaring van de symbolen 56
2 Gegevens met betrekking tot het product 56
2.1 Gegevens met betrekking tot de fabrikant....56
2.2 Karakterisering van de machine....56
2.3 Technische gegevens 57
2.4 Emissions 57
2.5 Leveromvang....57
2.6 Veiligheidsvoorzieningen....58
2.7 Reglementaire toepassing....58
2.8 Restrisico's 58
3 Veiligheidsinstructies....58
4 Voorbereiden / Instellen 61
4.1 Netaansluiting....61
4.2 Afzuigen van de spanen....61
4.3 Keuze van het zaagblad....61
4.4 Zaagbladwissel....61
5 Bedrijf 61
5.1 Ingebruikname....61
5.2 In- en uitschakelen 61
5.3 Instelling van de snijdiepte 62
5.4 Instelling voor schuinsneden 62
5.5 Invalszagen 63
5.6 Zagen volgens tekening 63
5.7 Zagen met parallelaanslag 63
5.8 Voorsnijden met het geleidingsrail (extra toebehoren)....63
5.9 Werken met het diamantzaagblad in vezelbetonplaten (extra toebehoren)....63
5.10 Werken met geleidingsrails 64
5.11 Werken met de positie-aanwijzer MT-PA....64
6 Onderhoud en reparatie 64
6.1 Opslag 64
7 Verhelpen van storingen 64
8 Extra toebehoren....65
9 Explosietekening en onderdelenlijst 66

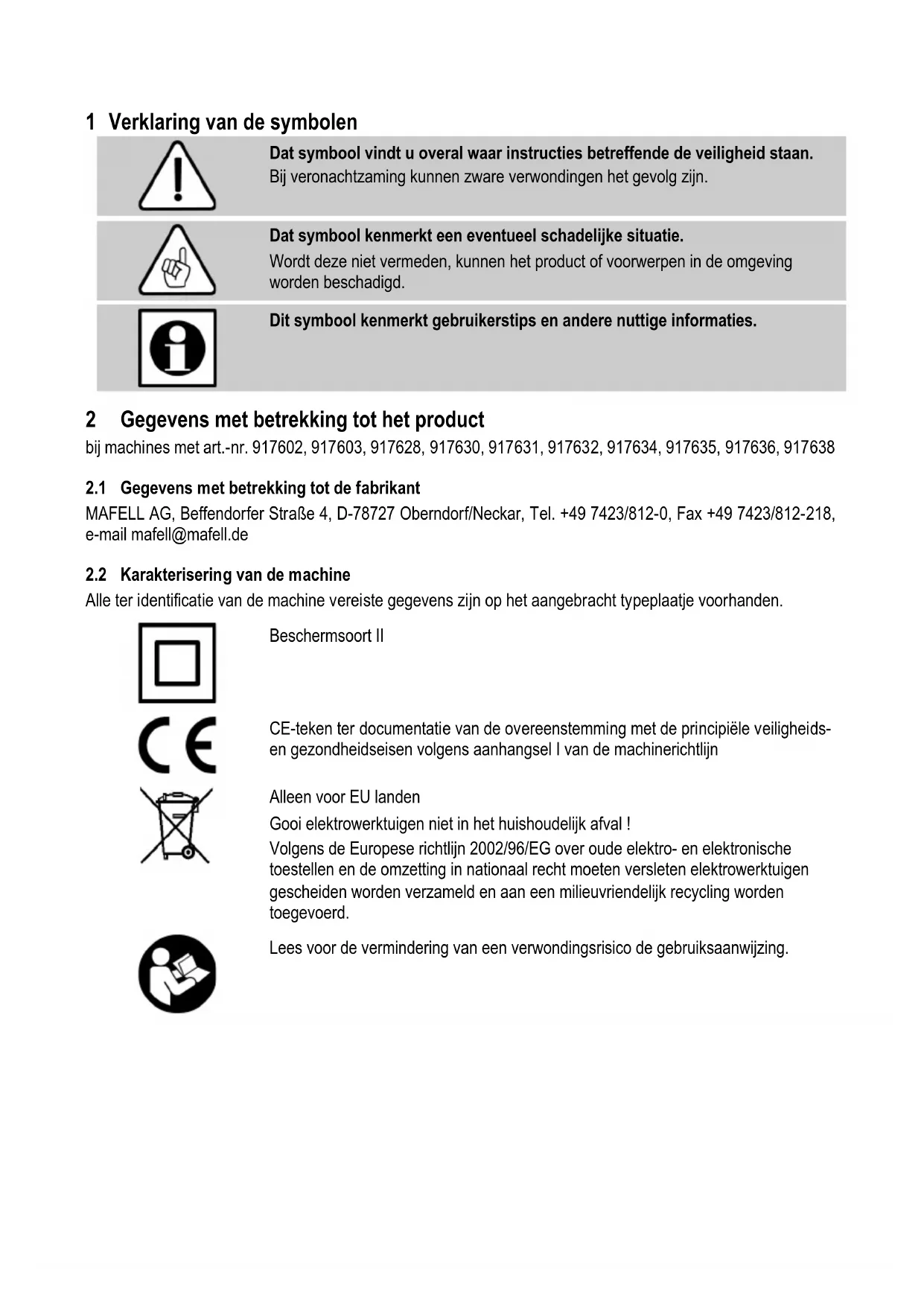

1 Verklaring van de symbolen

Dat symbool vindt u overal waar instructies betreffende de veiligheid staan.

Bij veronachtzaming kunnen zware verwondingen het gevolg zijn.

Dat symbool kenmerkt een eventueel schadelijke situatie.

Wordt deze niet vermeden, kunnen het product of voorwerpen in de omgeving worden beschadigd.

Dit symbool kenmerkt gebruikerstips en andere nuttige informaties.

2 Gegevens met betrekking tot het product

bij machines met art.-nr. 917602, 917603, 917628, 917630, 917631, 917632, 917634, 917635, 917636, 917638

2.1 Gegevens met betrekking tot de fabrikant

MAFELL AG, Beffendorfer Straße 4, D-78727 Oberndorf/Neckar, Tel. [phone], Fax [phone], e-mail [e-mail]

2.2 Karakterisering van de machine

Alle ter identificatie van de machine vereiste gegevens zijn op het aangebracht typeplaatje voorhanden.

Beschermsoort II

CE-teken ter documentatie van de overeenstemming met de principiële veiligheidsen gezondheidseisen volgens aanhangsel I van de machinerichtlijn

Alleen voor EU landen

Gooi elektrowerktuigen niet in het huishoudelijk afval!

Volgens de Europese richtlijn 2002/96/EG over oude elektro- en elektronische toestellen en de omzetting in nationaal recht moeten versleten elektrowerktuigen gescheiden worden verzameld en aan een milieuvriendelijk recycling worden toegevoerd.

Lees voor de vermindering van een verwondingsrisico de gebruiksaanwijzing.

Bedrijfsspanning	230 V AC	110 V AC	120 V AC
Netfrequentie	50 Hz	50 Hz	60 Hz
Opnamevermogen continu bedrijf	1400 W	1400 W	1400 W
Stroomopname continu bedrijf	7,0 A	13,5 A	13,5 A
Toerental in de leegloop	3600 - 6250 min ^-1
Snijdiepte	57 mm
Zaagaggregaat zwenkbaar	-1°/ 0° - 48°
Doorsnede zaagblad max/min	162/149 mm
Dikte basislichaam zaagblad	1,2 mm
Snijbreedte van het zaagblad	1,8 mm
Opnameboring zaagblad	20 mm
Doorsnede afzuigstuk	35 mm
Gewicht zonder netkabel, zonder parallelaanslag	4,5 kg
Afmetingen (B x L x H)	228 x 365 x 220 mm

2.4 Emissies

De geluidsemissiemeting gebeurde conform EN 62841-1 en EN 62841-2-5 en is handig om het elektronische gereedschap te vergelijken met een ander gereedschap en om de belasting voorlopig in te schatten.

Gevaar

In functie van hoe het elektronisch gereedschap gebruikt wordt, in het bijzonder het bewerkte werkstuk, kunnen de geluidsemissiewaarden tijdens het werkelijk gebruik van het elektronisch gereedschap afwijken van de vermelde waarden.

Draag daarom altijd gehoorbescherming, ook als het elektronisch gereedschap onbelast draait!

2.4.1 Gegevens met betrekking tot de geluidsemissie

De volgens EN 62841-1 en EN 62841-2-5 berekende geluidsemissiewaarden bedragen:

Geluidsniveau L _PA = 94 dB (A)

Onzekerheid K PA = 3 dB (A)

Geluidsniveau L_WA = 102 dB (A)

Onzekerheid K _WA = 3 dB (A)

De geluidmeting werd met het standaard meegeleverde zaagblad doorgevoerd.

2.4.2 Gegevens m.b.t. de trilling

De conform EN 62841 bepaalde typische hand-arm-trilling is kleiner dan 2,5 m/s ^2 .

2.5 Leveromvang

Handcirkelzaag MT 55 cc compleet met:

1 hardmetaal uitgevoerd cirkelzaagblad ∅ 162 mm, 48 tanden
1 parallelaanslag (niet bij MidiMAX-uitvoeringen)
1 bediengereedschap in houder aan de machine
1 transportkast

1 gebruiksaanwijzing
1 folder "Veiligheidsinstructies"
1 positie-aanwijzer MT-PA bij art.nr. 917603, 917631, 917635, 917637, 917658

2.6 Veiligheidsvoorzieningen

Gevaar

Deze voorzieningen zijn voor het veilig bedrijf van de machine noodzakelijk en mogen niet worden verwijderd of ongeldig worden gemaakt.

Controleer de veiligheidsvoorzieningen voor het bedrijf op een goede werking en eventuele beschadigingen. Gebruik de machine niet als veiligheidsvoorzieningen ontbreken of niet goed werken.

De machine is van de volgende veiligheidsvoorzieningen voorzien:

• Beschermkap
• Grote grondplaat
• Handgrepen
• Schakelvoorziening en rem
• Afzuigstuk

2.7 Reglementaire toepassing

De duikzaag is uitsluitend voor het langs- en dwarssneden van massief hout geschikt.

Plaatwerkstoffen zoals spaanplaten, meubelplaten en vezelplaten kunnen eveneens worden bewerkt.

Ook het gebruik van houtvezelisolatieplaten is mogelijk.

Gebruik enkel de door Mafell toegestane zaagbladen conform EN 847-1 in het vermelde diameterbereik.

In verbinding met het diamantzaagblad kunnen ook vezelbetonplaten worden gesneden.

Een ander gebruik dan boven beschreven, is niet toegestaan. Voor een schade die uit een zulk ander gebruik voortvloeit, is de fabrikant niet aansprakelijk.

Om de machine reglementair te gebruiken, volgt u de door Mafell voorgeschreven bedrijfs-, onderhouds- en reparatievoorwaarden op.

2.8 Restrisico's

Gevaar

Ondanks een reglementair gebruik en de naleving van de veiligheidsinstructies blijven op basis van het gebruiksdoeleinde bepaalde restrisico's bestaan die gevolgen kunnen hebben voor de gezondheid.

• Aanraken van het onder het werkstuk uitstekend gedeelte van het zaagblad bij het snijden.
• Aanraken van zich draaiende onderdelen van opzij: zaagblad, spanflens en flens-schroef.
• Terugslag van de machine bij verklemmen in het werkstuk.
• Breuk en uitslingeren van het zaagblad of van delen van het zaagblad.
• Aanraken van spanningsvoerende onderdelen bij geopende kast en niet getrokken netsteker.
• Vermindering van het gehoor bij langer durende werkzaamheden zonder gehoorbeveiliging.
• Emissie van de gezondheid bedreigende houtstoffen bij langer durend bedrijf zonder afzuiging.

3 Veiligheidsinstructies

Gevaar

Houdt alstublieft steeds rekening met de volgende veiligheidsbepalingen en met de in het desbetreffende gebruikersland geldige veiligheidsinstructies! Lees ook de veiligheidsinstructies in het bijgevoegde boekje "Veiligheidsinstructies".

Algemene instructies:

- Kinderen en jongeren mogen deze machine niet bedienen. Daarvan uitgesloten zijn jongeren onder

toezicht van een deskundige in het kader van hun opleiding.

• Werk nooit zonder de voor de desbetreffende handeling voorgeschreven veiligheidsvoorzieningen en verander aan de machine niets dat de veiligheid zou kunnen belemmeren.
• Bij het gebruik van de machine buiten wordt de toepassing van een veiligheidsschakelaar geadviseerd.
• Beschadigde kabels of stekers moeten onmiddellijk worden vervangen. De vervanging mag enkel uitgevoerd worden door Mafell of een geautoriseerde MAFELL-werkplaats om veiligheidsrisico's te vermijden.
• Scherpe knikken aan de kabel voorkomen. Vooral bij het transport en het opslaan van de machine de kabel niet om de machine wikkelen.

Gereedschap mag niet worden gebruikt als:

• Gescheurde zaagbladen en zulke, die hun vorm hebben veranderd.
• Zaagbladen uit hooggelegeerd snelstaal (HSSzaagbladen).
• Stompe zaagbladen wegens de te hoge motorbelasting.
• Zaagbladen die niet voor het zaagblad-toerental in de leegloop zijn geschikt.

Instructies met betrekking tot het gebruik van persoonlijke veiligheidsuitrustingen:

• Draag bij het werk altijd een gehoorbescherming.
• Draag bij het werk altijd een stofmasker.
• Draag bij alle werkzaamheden altijd een veiligheidsbril.

Aanwijzingen met betrekking tot het bedrijf:

Zaagmethoden

Gevaar

- Kom met uw handen niet in het zaagbereik en aan het zaagblad. Houd met uw tweede hand de extra greep of de motorbehuizing vast. Als u de

zaag met beide handen vasthoudt, kunnen ze niet door het zaagblad gewond raken.

• Grijp niet onder het werkstuk. Onder het werkstuk wordt u niet tegen het zaagblad beschermd door de beschermkap.
• Pas de snijdiepte aan de dikte van het werkstuk aan. Er moet moet minder dan een volledige tandhoogte onder het werkstuk zichtbaar zijn.
• Houd het te zagen werkstuk nooit in de hand of boven het been vast. Beveilig het werkstuk op een stabiele steun. Het is belangrijk dat het werkstuk goed bevestigd wordt om het gevaar van lichaamscontact, vastklemmen van het zaagblad of verlies van controle te minimaliseren.
• Houd het elektrisch gereedschap aan de geïsoleerde grepen vast als u werkzaamheden uitvoert waarbij het gereedschap verborgen stroomleidingen of de eigen stroomkabel kan raken. Bij contact met een spanningvoerende leiding staan ook de metalen onderdelen van het elektrisch gereedschap onder spanning en wordt een elektrische schok veroorzaakt.
• Gebruik bij het langssnijden steeds een aanslag of een rechte kantgeleiding. Daardoor wordt de snijnauwkeurigheid verbeterd en de kans dat het zaagblad vastgeklemd wordt, verkleind.
• Gebruik altijd zaagbladen van het juiste formaat en met de passende opnameboring (bijv. ruitvormig of rond). Zaagbladen die niet bij de montagedelen van de zaag passen, lopen niet rond en leiden tot controleverlies.
• Gebruik nooit beschadigde of verkeerde zaagblad-onderlegringen of -schroeven. De onderlegschijven en schroeven van het zaagblad werden speciaal voor uw zaag gemaakt, voor een optimale capaciteit en bedrijfsveiligheid.

Terugslag – oorzaken en overeenkomstige veiligheidsinstructies

• Een terugslag is de plotse reactie ten gevolge van een vasthakend, vastklemmend of verkeerd uitgericht zaagblad waardoor een ongecontroleerde zaag naar boven komt en vanuit het werkstuk in de richting van de bediener beweegt.
• Als het zaagbald in de sluitende zaagopening vasthaakt of vastklemt, blokkeert het en wordt de

zaag door de motorkracht in de richting van de bediener teruggeslagen.

- Als het zaagblad in de zaagsnede draait of verkeerd uitgericht wordt, kunnen de tanden van de achterkant van het zaagblad in het houtoppervlak vasthaken, waardoor het zaagblad uit de zaagspleet komt en de zaag in de richting van de bediener springt.

Een terugslag ontstaat door een verkeerd gebruik van de zaag. Dat kan vermeden worden door middel van gepaste voorzorgsmaatregelen, zoals hierna beschreven.

• Houd de zaag met beide handen vast en breng uw armen in een positie, waarin u de terugslagkrachten kunt opvangen. Houdt u zich steeds zijdelings van het zaagblad, nooit het zaagblad in één lijn met uw lichaam brengen. Bij een terugslag kan de cirkelzaag naar achteren springen, maar de bediener kan door geschikte voorzorgsmaatregelen de terugslagkrachten beheersen.
• Als het zaagblad vastgeklemd is of u het werk onderbreekt, moet u de zaag uitschakelen en het materiaal stil houden tot het zaagblad tot stilstand is gekomen. Probeer nooit de zaag uit het werkstuk te verwijderen of ze achterwaarts te trekken, zo lang het zaagblad beweegt, anders kan een terugslag plaatsvinden. Bepaal en verhelp de oorzaak van het vastklemmen van het zaagblad.
• Wilt u een zaag die in het werkstuk steekt weer starten, centreer het zaagblad in de zaagspleet en controleer, of de zaagtanden niet in het werkstuk zijn vastgehaakt. Als het zaagblad vastgehaakt is, kan het uit het werkstuk bewegen of een terugslag veroorzaken als de zaag opnieuw gestart wordt.
• Steun grote platen af, om het risico van een terugslag door een vastzittend zaagblad te voorkomen. Grote platen kunnen door het eigen gewicht doorbuigen. Platen moeten aan beide kanten ondersteund worden, zowel in de buurt van de zaagspleet als aan de zijkant.
• Gebruik geen stompe of beschadigde zaagbladen. Zaagbladen met stompe of verkeerd uitgerichte tanden veroorzaken door de te kleine

zaagspleet een verhoogde wrijving, klemming van het zaagblad en terugslag.

• Trek vóór het zagen de instellingen voor snijdiepte en snijhoek vast. Als de instellingen tijdens het zagen veranderen, kan het zaagblad klemmen en kan een terugslag optreden.
• Wees bijzonder voorzichtig bij het zagen in bestaande muren of andere niet-inkijkbare zones. Het zakkende zaagblad kan bij het zagen in verborgen objecten blokkeren en een terugslag veroorzaken.

Functie van de onderste beschermkap

• Controleer vóór ieder gebruik, of de onderste beschermkap foutvrij sluit. Gebruik de zaag niet, wanneer de onderste beschermkap niet vrij beweeglijk is en zich niet meteen sluit. Klem of bindt de onderste beschermkap nooit in geopende positie vast. Als de zaag onverwacht op de grond valt, kan de onderste beschermkap gebogen worden. Open de beschermkap met de trekhendel en vergewis u ervan dat deze vrij beweegt en bij alle snijhoeken en -dieptes noch het zaagblad noch andere delen raakt.
• Controleer de werking van de veer voor de onderste beschermkap. Laat de zaag voor het gebruik onderhouden als de onderste beschermkap en de veer niet perfect functioneren. Beschadigde delen, kleverige afzettingen of opeenhopingen van spanen leiden tot een vertraagde werking van de onderste beschermkap.
• Open de onderste beschermkap met de hand alleen bij bijzondere sneden, zoals "inval- en hoeksneden". Open de onderste beschermkap met de terugtrekhendel en laat deze los, zodra het zaagblad in het werkstuk is binnengedrongen. Bij alle andere zaagwerkzaamheden moet de onderste beschermkap automatisch werken.
• Leg de zaag niet op de werkbank of op de grond neer, zonder dat de onderste beschermkap het zaagblad bedekt. Een onbeschermd, nalopend zaagblad beweegt de zaag tegen de snijrichting en zaagt alles wat in de weg ligt. Neem daarbij de nalooptijd van het zaagblad in acht.

Opmerkingen met betrekking tot onderhoud en reparatie:

• De regelmatige reiniging van de machine, vooral van de verstelvoorzieningen en de geleidingen, vormt een belangrijke veiligheidsfactor.
• Er mogen enkel originele MAFELL-reseverdelen en toebehoren worden toegepast. Anders bestaat er geen garantieclaim en geen aansprakelijkheid door de fabrikant.

Let voor de ingebruikname erop dat de netspanning met de op het vermogensplaatje van de machine vermelde bedrijfsspanning overeenstemt.

4.2 Afzuigen van de spanen

Bij alle werkzaamheden, waarbij een aanzienlijke hoeveelheid stof ontstaat, sluit de machine aan een geschikte externe afzuigvoorziening aan. De luchtsnelheid moet ten minste 20 m/s bedragen.

De inwendige doorsnede van het afzuigstuk 1 (afb. 1) bedraagt 35 mm.

4.3 Keuze van het zaagblad

Om een goede snijkwaliteit te behalen, maak alstublieft gebruik van scherp werktuig en kiest in overeenstemming met materiaal en toepassing een werktuig uit de volgende lijst:

Snijden van zacht- en hardhout dwars en langs ten opzichte van de vezelrichting:

• HM-cirkelzaagblad ∅ 160 x 1,8 x 20 mm, 24 tanden
  Snijden van zacht- en hardhout speciaal in de lengterichting van de vezel:
• HM-cirkelzaagblad ∅ 160 x 1,8 x 20 mm, 16 tanden

Snijden van zacht- en hardhout vooral dwars op de vezelrichting:

• HM-cirkelzaagblad ∅ 160 x 1,8 x 20 mm, 32 tanden
• HM-cirkelzaagblad ∅ 162 x 1,8 x 20 mm, 48 tanden

Snijden van zacht- en hardhout vooral dwars ten opzichte van de vezelrichting „Fijne sneden“:

- HM-cirkelzaagblad ∅ 160 x 1,8 x 20 mm, 56 tanden

Snijden van laminaatplaten:

- HM-cirkelzaagblad ∅ 160 x 1,8 x 20 mm, 48 tanden

Snijden van houtvezelisolatiemateriaal:

• HM-cirkelzaagblad ∅ 160 x 1,8 x 20 mm, 32 tanden
• HM-cirkelzaagblad ∅ 160 x 1,8 x 20 mm, 16 tanden
• diamantzaagblad ∅ 160 x 3,0 x 20 mm, 4 tanden

Snijden van kunststof (piepschuim):

Snijden van vezelbetonplaten:

4.4 Zaagbladwissel

Gevaar

Neem bij alle onderhoudswerkzaamheden de netstekker uit het stopcontact.

• Om het deksel van de beschermkap 23 (afb.3) zijdelings neer te klappen, bedient u de drukknop 2 (afb. 4) en trekt u de hefboom 3 naar boven. Daardoor worden de zaagas en de schakelhefboom automatisch vergrendeld.
• Met de zeskant-schroevendraaier 4 (houder afb. 2) maakt u de flensschroef 5 (afb. 3) tegen de richting van de wijzers van de klok. De schroef en de voorste spanflens 6 neemt u weg.
• U kunt nu het zaagblad door optillen naar voren verwijderen.
• De spanflenzen moeten vrij van vastplakkende delen zijn.
• Let bij het inzetten van het zaagblad op de draairichting.
• Vervolgens steekt u de spanflens op, zet de flensschroef aan en trekt u door draaien in richting van de wijzers van de klok vast.
• Sluit het deksel van de beschermkap. Daartoe klapt u het deksel dicht en duwt u de palhefboom 3 (afb.3) naar beneden.

5 Bedrijf

5.1 Ingebruikname

Deze gebruiksaanwijzing moet iedere persoon die met de bediening van de machine is belast, ter kennisname worden doorgegeven, waarbij vooral attent dient te worden gemaakt op het hoofdstuk "Veiligheidsinstructies".

5.2 In- en uitschakelen

- Inschakelen: eerst ontgrendelt u de inschakelblokkering door indrukken van de

blokkeerhendel 7 (afb. 4) los. Vervolgens bedient u bij ingedrukte blokkeerhendel de schakelhendel 8.

Omdat het zich om een schakelaar zonder blokkering handelt, draait de machine nu zo lang als deze schakelaar wordt bediend.

De ingebouwde elektronica zorgt bij het inschakelen voor een schokvrije versnelling en regelt bij belasting het toerental op de vast ingestelde waarde bij.

Bovendien regelt deze elektronica de motor bij overbelasting terug, d.w.z. het zaagblad blijft staan. Schakel de machine dan uit. Daarna schakelt u de machine weer in en zaagt met gereduceerde aanvoersnelheid verder.

Opwarming van de machine leidt tot een sneller overstroomuitschakeling.

Met het stelwiel 9 (afb. 2) kunt u het toerental van het zaagblad traploos tussen 3600 en 6250 min ^-1 instellen.

niveau	Toerental min ^-1
1	3600
2 4130
3 4660
4 5190
5 5720
6	6250

Materiaalgroepen

- PVC, Plexi, PA

- Niveau:1 - 6

- hard hout, zacht hout, gelaagd hout

- Niveau: 3 - 6

- gecoate plaatmaterialen

- Niveau: 4 - 6

- vezelbetonplaten

- Niveau: 3 - 5

- Uitschakelen: voor het uitschakelen laat u de schakelhendel 8 los. Door de ingebouwde automatische rem wordt de uitlooptijd van het zaagblad op ca. 5 s beperkt. De inschakelblokkering wordt automatisch weer actief en beveiligt de handcirkelzaag tegen een onopzettelijk inschakelen.

5.3 Instelling van de snijdiepte

De snijdiepte laat zich in een bereik tussen 0 en 57 1mm in trappen van 1 mm instellen.

Hiervoor gaat u op de volgende manier te werk:

• Verstel de wijzer 10 (afb. 4) door draaien in de bovenste of onderste positie, afhankelijk van het feit of u met of zonder geleidingsrail werkt.
• De snijdiepte stelt u volgens schaal in met de diepteaanslag 11. De aanslag heeft een rasterindeling van 1 mm.
• Om tussenmaten te kunnen instellen, kunt u met de zeskant schroevendraaier 4 (houder afb. 2) de cilinderbout 12 (afb. 4) verdraaien. Een omdraaiing komt overeen met een verandering van de snijdiepte van 1mm.

Stel de snijdiepte steeds ca. 2 tot 5 mm groter dan de te snijden materiaaldikte in.

5.4 Instelling voor schuinsneden

Het zaagaggregaat laat zich voor schuinsneden op iedere willekeurige hoek van 0° tot 45° instellen.

• Draai vleugelschroef 13 los (afb. 4) los.
- In overeenstemming met de schaal op het zwenksegment stelt u de hoek in.
• Vervolgens trekt u de vleugelschroef 13 vast.

Aanvullend kan de machine op -1° resp. 48 °worden gezwenkt.

• Om op -1° te zwenken, trekt u de schuiver 14 (afb. 4) in de pijlrichting naar achteren en houdt u hem vast.
• Zwenk de machine op -1°.
• Om de machine op 48° te zwenken, duwt u de aanslag 15 (afb. 3) naar beneden.
• Zwenk de machine op 48°.
• 45° en 0°-aanslag worden na het passeren automatisch gereset.

5.5 Invalszagen

Gevaar

Terugslaggevaar bij invalszagen! Voor het invallen leg de machine met de achterste kant van de grondplaat aan een aan het werkstuk bevestigde aanslag aan. Bij gebruik van de geleidingsrail (speciaal toebehoren) moet u de als speciaal toebehoren verkrijgbare aanslag aan de geleidingsrail bevestigen. Houd bij het invallen de machine aan de handgrendel goed vast en schuif ze iets naar voren!

- De markeringen 16 (afb. 1) aan de onderste beschermkap en aan de schuiver dienen als oeriëntatie voor het snijbereik van het volledig ingedoken zaagblad bij gebruik van de geleidingsrail (speciale toebehoren).

5.6 Zagen volgens tekening

De grondplaat heeft een wijzer die automatisch volgt 17 (afb. 1), zowel voor de rechte snede alsook voor schuinsneden. Deze tekenkant stemt overeen met de binnenkant van het zaagblad.

• Beveilig het werkstuk tegen verschuiven en rangschik de werkstuksteunen zodanig dat het zaagblad onder het werkstuk vrij loopt.
• Houdt de machine aan de handgreep vast en zet ze met het voorste gedeelte van de grondplaat op het werkstuk neer.
• Schakel de duikzaag in (zie hoofdstuk 5.2). Duik op de ingestelde snijdiepte en schuif de machine gelijkmatig in snijrichting vooruit.
• Na het snijeinde schakelt u de zaag door loslaten van schakelaar 8 (afb. 4) uit. Zwenk het zaagaggregaat in de bovenste vergrendelde stand terug.

5.7 Zagen met parallelaanslag

De parallelaanslag 18 (afb. 1) dient voor het zagen parallel ten opzichte van een reeds voorhanden kant. Daarbij kan de aanslag zowel rechts als ook links aan de machine worden aangebracht. Daarbij bedraagt het snijbereik op de rechter kant ca. 140 mm en op de linker kant ca. 295 mm.

- U kunt de snijbreedte na het losmaken van de vleugelschroeven 19 (afb. 2) verstellen, doordat u de aanslag desbetreffend verschuift en vervolgens de vleugelschroeven weer vast aantrekt.

Aanvullend kan de parallelaanslag door eenvoudig omdraaien (geleidingsvlakte voor de werkstukkant wijst naar boven) ook als dubbel steunpunt voor een betere voering van de invalzaag worden gebruikt. Nu kan de machine aan een op het werkstuk bevestigde lat langs worden gevoerd.

5.8 Voorsnijden met het geleidingsrail (extra toebehoren)

Bij plaatmateriaal verkrijgt u een zuivere snede wanneer u naar voren ritst. Gebruik een geschikt zaagblad (zie hoofdstuk 4.3).

Om te vermijden dat het oppervlak losgerukt wordt, gaat u als volgt te werk:

• Bevestig de geleidingsrail op het werkstuk.
• Zwenk de pal 20 (afb. 2) in de richting van de wijzers tot de aanslag. Ritsdiepte is nu ingesteld op ca. 3 mm.
• Zet de machine met de leigroef op de geleidingsrail.
• Stel de snijdiepte in - rekening houden met d edikte van de geleidingsrail (zie hoofdstuk 5.3).
• Rits de plaat vooruit. Zwenk de pal 20 (afb. 2) tegen de richting van de wijzers van de klok tot de aanslag.
• Duik tot de vooraf ingestelde snijdiepte en zaag de volledige plaatdikte door.

5.9 Werken met het diamantzaagblad in vezelbetonplaten (extra toebehoren)

Hiervoor gaat u op de volgende manier te werk:

• Gebruik een geschikt zaagblad (zie hoofdstuk 4.3).
  • Vervang het zaagblad (zie hoofdstuk 4.4).

Het diamantzaagblad werd ontwikkeld voor vezelbetonplaten. De diamant uitgeruste tanden zijn gevoeliger dan de tanden van het HM-zaagblad. Daarom werkt u met een geleidingsrail.

5.10 Werken met geleidingsrails

- Om een nauwkeurige geleiding te bereiken, stelt u met beide stelwielen 21 (afb. 2 en 4) de speling in.

Met de duikzaag kan gewerkt worden met de geleidingsrails die als speciale toebehoren verkrijgbaar zijn.

Tevens kunnen ook enkele op de markt verkrijgbare rails gebruikt worden.

- Daartoe draait u de schroeven los en verwijdert u het inzetstuk 24 (afb. 2).

5.11 Werken met de positie-aanwijzer MT-PA

Voor pictogrammen hierbij zie pagina 4.

6 Onderhoud en reparatie

Gevaar

Neem bij alle

onderhoudswerkzaamheden de

netstekker uit het stopcontact.

MAFELL-machines werden onderhoudsvriendelijk geconstrueerd.

De toegepaste kogellagers werden op levenstijd gesmeerd. Na een langere bedrijfstijd adviseren wij, de machine aan een geautoriseerde klantenservice van MAFELL ter inspectie te geven.

Voor alle smeerplaatsen slechts onze speciale vet, bestel-nr. 049040 (1 kg - blik), gebruiken.

6.1 Opslag

Reinig de machine zorgvuldig als u ze lange tijd niet gebruikt. Spuit blanke metaaldelen in met roestwerend middel.

7 Verhelpen van storingen

Gevaar

De opsporing van de oorzaken van voorhanden storingen en het verhelpen hiervan vereist steeds vermeerde oplettendheid en voorzichtigheid. Van tevoren netsteker trekken!

Onderstaand worden sommig vaak optredende storingen en hun oorzaken opgelijst. Bij verdere storingen richt u zich alstublieft aan uw handelaar of direct aan de MAFELL-klantenservice.

Storing	Oorzaak	Remedie
Machine laat zich niet inschakelen	Geen of te lage netspanning aanwezig	Voeding door een elektricien laten controleren
	Netzekering defect	Zekering door een elektricien laten vervangen
	Koolborstels versleten	Machine naar de MAFELL-klantenservice brengen
Machine blijft gedurende het snijden staan	Stroomuitval	Voorzekeringen van het net door een elektricien laten controleren
	Overbelasting van de machine	Verlaag de aanvoersnelheid en laat de machine afkoelen
	Koolborstels versleten	Machine naar de MAFELL-klantenservice brengen
Zaagblad klemt bij het voorschuiven van de machine	Te grote aanvoer	Aanvoersnelheid verlagen
	Stomp zaagblad	Meteen schakelaar loslaten. Machine uit het werkstuk verwijderen en zaagblad vervangen
	Spanningen in het werkstuk	Wees alert bij het zagen, het gevaar voor terugslagen stijgt.
	Slechte machinegeleiding (bijv. door leiding met de vrije hand)	Parallelaanslag inzetten
	Oneffen werkstukoppervlakte	Vlakte uitrichten
Zaagblad trilt in het werkstuk	Zaagblad niet correct afgesteld	Zaagblad vastzetten
	Werkstuk niet bevestigd	Werkstuk met klemmen bevestigen
Zaagblad blijft stilstaan - motor draait verder	Zaagblad niet correct bevestigd	Zaagblad vastzetten
Brandvlekken aan de snijplekken	Voor het werkproces ongeschikt of stomp zaagblad	Zaagblad vervangen
Spanenuitgooi verstopt	Hout te vochtig	Spaanderafvoer reinigen
	Lang durend snijden zonder afzuigen	Machine aan een externe afzuiging, bv stofvanger, aansluiten

8 Extra toebehoren

• Zaagblad-HM ø 160 x 1,8 x 20, 16 tanden (langssnede) Best.-nr. 092539
• Zaagblad-HM ø 160 x 1,8 x 20, 24 tanden (langs- en dwarssnede) Best.-nr. 092533
• Zaagblad-HM ø 160 x 1,8 x 20, 32 tanden (langs- en dwarssnede) Best.-nr. 092552
• Zaagblad-HM ø 160 x 1,8 x 20, 56 tanden (dwarssnede) Best.-nr. 092553
• Zaagblad-HM ø 162 x 1,8 x 20, 48 tanden (dwarssnede) Best.-nr. 092584
• Zaagblad-HM ø 160 x 1,8 x 20, 48 tanden FZ/TR voor het zagen van Trespa Best.-nr. 092569 (laminaatplaten)
• Zaagblad-DIA ø 160 x 3,0 x 20, 4 tanden Best.-nr. 092474
• Geleidingsrail F 80, 800 mm lang Best.-nr. 204380
• Geleidingsrail F 110, 1100 mm lang Best.-nr. 204381
• Geleidingsrail F 160, 1600 mm lang Best.-nr. 204365
• Geleidingsrail F 210, 2100 mm lang Best.-nr. 204382
• Geleidingsrail F 310, 3100 mm lang Best.-nr. 204383
• Hoekaanslag F-WA Best.-nr. 205357

- Toebehoren tot geleidingsrail:

• Klem F-SZ180MM (2 stuks) Best.-nr. 207770

• Verbindingsstuk F-VS Best.-nr. 204363

• Set railtassen F80/160 met hoekaanslag bestaande uit: F80 + F160 + Best.-nr. 204749 verbindingsstuk + hoekaanslag + 2 klemmen + railtas

• Set railtassen F160/160 bestaande uit: 2 x F160 + verbindingsstuk + 2 Best.-nr. 204805 klemmen + raeltas
• Terugslagstop F-RS Best.-nr. 202867
• Positie-indicator MT-PA Best.-nr. 205398
• Parallelaanslag, compleet Best.-nr. 203214
• Aerofix zuig-span-systeem F-AF 1 bestaand uit: rail 1,3 m, adapter bovenaan Best.-nr. 204770 en onderaan, Flex-slang
• Flex-slang FXS-L, lengte 3,2 m Best.-nr. 205276
• Tas geleidingsrail F 160 Best.-nr. 204626
• Eindkappen verp. F-EK Best.-nr. 205400
• Hechtprofiel verp. F-HP 6.8M Best.-nr. 204376
• Spaanbreekbescherming verp. F-SS 3,4M Best.-nr. 204375
• Ondergrijpaanslag MF-UA Best.-nr. 206073
• Spanenzak Best.-nr. 206921

9 Explosietekening en onderdelenlijst

De overeenkomstige informatie van de reserveonderdelen vindt u op onze homepage: www.mafell.com

Indice

- Vinkelfäste F-WA Art. nr. 205357

- Stödanslag MF-UA Art. nr. 206073
