| Tipo de producto | Sierra circular de inmersión |
| Marca | Mafell |
| Modelo | MT 55 cc |
| Categoría | Sierra |
| Dimensiones (an x lar x al) | 228 x 365 x 220 mm |
| Peso | 4,5 kg (sin cable ni guía paralela) |
| Alimentación | 230 V ~ 50 Hz (otros voltajes disponibles: 110 V, 120 V) |
| Potencia absorbida | 1400 W |
| Corriente nominal | 7,0 A (230 V), 13,5 A (110/120 V) |
| Velocidad en vacío | 3600 - 6250 min⁻¹ (6 niveles) |
| Profundidad de corte máx. | 57 mm |
| Inclinación | -1° a 48° (0°-45° sin sobrepaso) |
| Diámetro de hoja | 162 mm (máx.), 149 mm (mín.) |
| Agujero de hoja | 20 mm |
| Diámetro de manguito de aspiración | 35 mm |
| Nivel de presión acústica | 94 dB(A) |
| Nivel de potencia acústica | 102 dB(A) |
| Vibración mano-brazo | < 2,5 m/s² |
| Clase de protección | II |
| Equipamiento estándar | Hoja carburo ∅162 mm 48 dientes, guía paralela, maletín de transporte, herramienta de servicio, indicador de posición MT-PA (según versión) |
| Funciones principales | Variador electrónico de velocidad, freno automático, ajuste progresivo de profundidad (paso de 1 mm), cortes de inmersión, cortes inclinados, indicador de trazado, compatible con rieles de guía |
| Mantenimiento y limpieza | Limpieza regular de los dispositivos de ajuste y guías; usar piezas originales MAFELL; almacenar en ambiente seco después de la limpieza |
| Seguridad | Cubierta protectora inferior con resorte, bloqueo de encendido, palanca de bloqueo, freno de hoja, dispositivo antiretroceso (accesorio) |
| Piezas de repuesto y reparabilidad | Hojas de repuesto (carburo y diamante), rieles de guía de 800 a 3100 mm, tope de escuadra, sargentos, manguera de aspiración, etc. Servicio posventa autorizado MAFELL |
| Información general | Conforme CE; marcado CE; no desechar en la basura doméstica (RAEE); leer el manual de instrucciones antes del uso |
Preguntas frecuentes - MT 55 cc Mafell
Preguntas de los usuarios sobre MT 55 cc Mafell
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Sierra en formato PDF gratis! Encuentra tus instrucciones MT 55 cc - Mafell y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. MT 55 cc de la marca Mafell.
MANUAL DE USUARIO MT 55 cc Mafell
Lea todas las indicaciones de seguridad e instrucciones. Si no se cumplen las indicaciones de seguridad e instrucciones, se pueden producir descargas eléctricas, incendios y/o lesiones graves. Guarde todas las indicaciones de seguridad e instrucciones para el futuro.
VAROITUS
E - Declaración de conformidad CE
Con la presente se certifica que la máquina MT 55 cc cumple las directivas europeas mencionadas, las cuales forman la base tanto del diseño constructivo como de los procesos de fabricación. Apoderado legal para la compilación de la documentación técnica: Mafell AG
1 Simbología 68
2 Datos del producto 68
2.1 Datos del fabricante 68
2.2 Identificación de la máquina....68
2.3 Datos técnicos....69
2.4 Emisiones....69
2.5 Volumen del suministro....69
2.6 Dispositivos de seguridad ....70
2.7 Uso proyectado 70
2.8 Riesgos inevitables 70
3 Instrucciones de seguridad ....71
4 Preparación/Ajuste 73
4.1 Alimentación de red....73
4.2 Sistema de aspiración de virutas 73
4.3 Selección del disco de sierra....73
4.4 Cambio del disco de sierra....73
5 Funcionamiento....74
5.1 Puesta en funcionamiento....74
5.2 Conexión y desconexión 74
5.3 Ajuste de la profundidad de corte....74
5.4 Ajustes para cortes inclinados....75
5.5 Cortes de incisión....75
5.6 Serrar por la línea de trazado....75
5.7 Cortar con tope paralelo....75
5.8 Rasgar la línea de corte con ayuda del riel guía (accesorio especial)....76
5.9 Cortar placas de fibrocemento con el disco de sierra de diamantes (accesorio especial)....76
5.10 Trabajar con rieles guía....76
5.11 Utilizar el indicador de posición MT-PA....76
6 Mantenimiento y reparación....76
6.1 Almacenaje....76
7 Eliminación de fallos técnicos 77
8 Accesorios especiales....78
9 Dibujo de explosión y lista de piezas de recambio....79

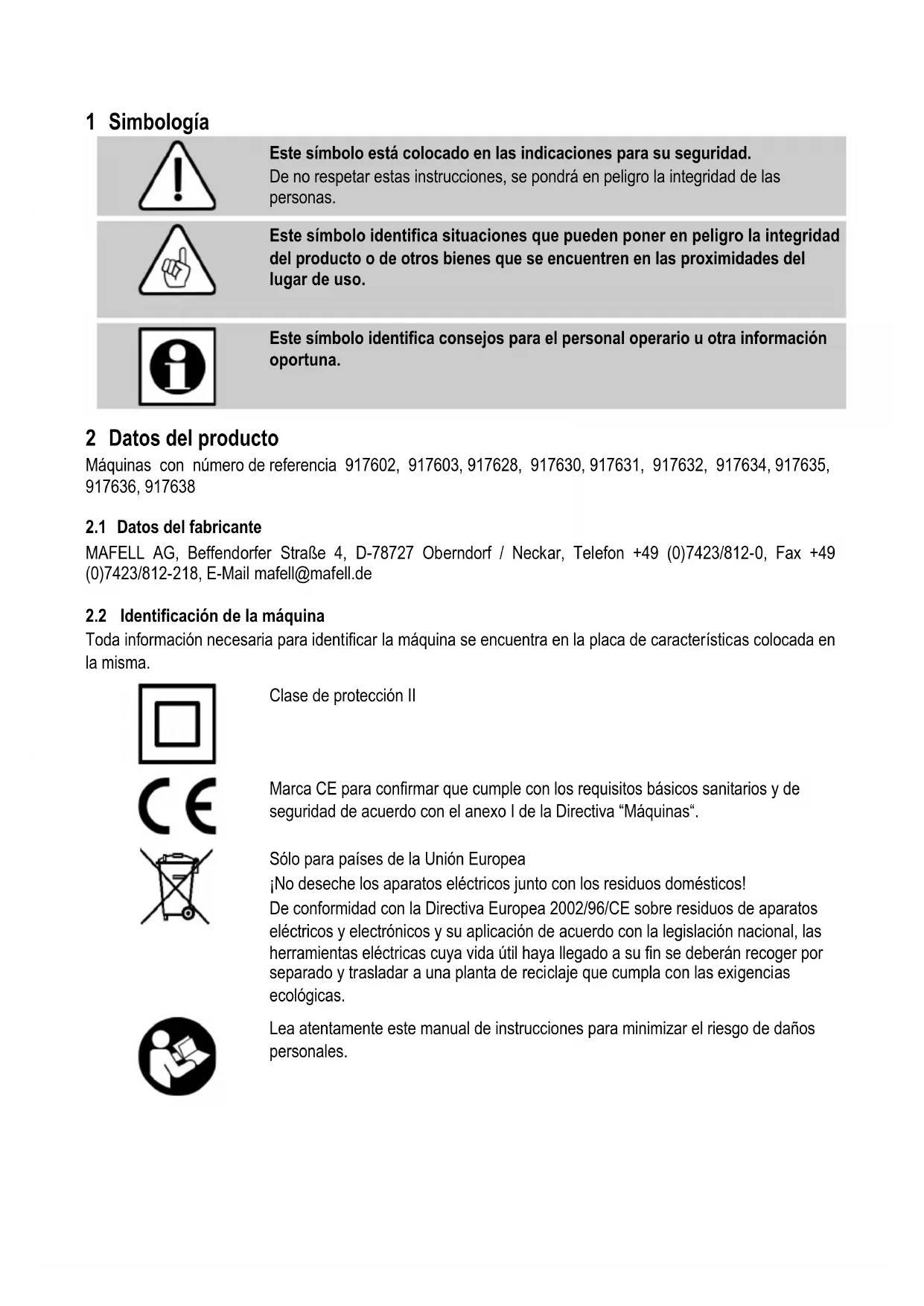

1 Simbología
Este símbolo está colocado en las indicaciones para su seguridad.
De no respetar estas instrucciones, se pondrá en peligro la integridad de las personas.
Este símbolo identifica situaciones que pueden poner en peligro la integridad del producto o de otros bienes que se encuentren en las proximidades del lugar de uso.
Este símbolo identifica consejos para el personal operario u otra información oportuna.
2 Datos del producto
Máquinas con número de referencia 917602, 917603, 917628, 917630, 917631, 917632, 917634, 917635, 917636, 917638
2.1 Datos del fabricante
MAFELL AG, Beffendorfer Straße 4, D-78727 Oberndorf / Neckar, Telefon +49 (0)7423/812-0, Fax +49 (0)7423/812-218, E-Mail mafell@mafell.de
2.2 Identificación de la máquina
Toda información necesaria para identificar la máquina se encuentra en la placa de características colocada en la misma.
Clase de protección II
Marca CE para confirmar que cumple con los requisitos básicos sanitarios y de seguridad de acuerdo con el anexo I de la Directiva "Máquinas".
Sólo para países de la Unión Europea
¡No deseche los aparatos eléctricos junto con los residuos domésticos!
De conformidad con la Directiva Europea 2002/96/CE sobre residuos de aparatos eléctricos y electrónicos y su aplicación de acuerdo con la legislación nacional, las herramientas eléctricas cuya vida útil haya llegado a su fin se deberán recoger por separado y trasladar a una planta de reciclaje que cumpla con las exigencias ecológicas.
Lea atentamente este manual de instrucciones para minimizar el riesgo de daños personales.
2.3 Datos técnicos
| Tensión de funcionamiento | 230 V AC | 110 V AC | 120 V AC |
| Frecuencia de alimentación | 50 Hz | 50 Hz | 60 Hz |
| Potencia de entrada funcionamiento continuo | 1400 W | 1400 W | 1400 W |
| Consumo de corriente funcionamiento continuo | 7,0 A | 13,5 A | 13,5 A |
| Velocidad en vacío | 3600 - 6250 min ^-1 | ||
| Profundidad de corte | 57 mm | ||
| Base inclinable | -1°/ 0°- 48° | ||
| Diámetro del disco de sierra máx/mín | 162/149 mm | ||
| Grosor de cuerpo base de la hoja desierra | 1,2 mm | ||
| Ancho de corte herramienta | 1,8 mm | ||
| Taladro de alojamiento del disco de sierra | 20 mm | ||
| Diámetro tubo de aspiración | 35 mm | ||
| Peso sin cable de alimentación de red, sin tope paralelo | 4,5 kg | ||
| Dimensiones (anch. x long. x alt.) | 228 x 365 x 220 mm | ||
2.4 Emisiones
Las emisiones de ruido indicadas se han medido conforme a la EN 62841-1 y EN 62841-2-5 y se pueden utilizar para comparar la herramienta eléctrica con otras herramientas y para hacer una estimación provisional de la carga.
Peligro
Las emisiones de ruido que se produzcan durante el uso real de la herramienta pueden desviarse de los valores indicados, dependiendo del tipo y modo de uso de la herramienta y, especialmente, según el tipo de pieza que se trabaje.
Por ello es importante que utilice protección auditiva, incluso cuando la herramienta eléctrica funcione sin carga.
2.4.1 Información relativa a la emisión de ruidos
Valores de emisión de ruidos, determinados según las normas EN 62841-1 y EN 62841-2-5:
Nivel de presión acústica L PA = 94 dB (A)
Inseguridad K_PA = 3 dB (A)
Nivel de potencia acústica L _WA = 102 dB (A)
Inseguridad K WA = 3 dB (A)
La medida de ruidos fue realizada con el disco de sierra estándar suministrado.
2.4.2 Información relativa a las vibraciones mecánicas
El valor típico de vibraciones mano-brazo, calculado según la EN 62841, es inferior a 2,5 m/s ^2 .
2.5 Volumen del suministro
Sierra circular manual MT 55 cc con:
1 disco de sierra con plaquitas de metal duro ∅ 162 mm, 48 dientes
1 tope paralelo (excepto modelos en maleta MidiMAX)
1 herramienta de manejo con soporte en la máquina
1 maleta de transporte
1 manual de instrucciones
1 cuaderno "Instrucciones de seguridad"
1 indicador de posición MT-PA, número de artículo 917603, 917631, 917635, 917637, 917658
2.6 Dispositivos de seguridad
¡Peligro!
Los dispositivos descritos garantizan la seguridad en el trabajo con esta máquina, por lo tanto, no se pueden desmontar ni desactivar.
Antes de operar la máquina, comprobar el funcionamiento de los dispositivos de seguridad y si están dañados. No utilizar la máquina si faltan los dispositivos de seguridad o no funcionan.
La máquina ofrece los siguientes dispositivos de seguridad:
- Cubierta de protección
- Placa de soporte grande
- Empuñaduras
- Dispositivos de conexión y desconexión y freno
- Tubo de aspiración
2.7 Uso proyectado
La sierra de incisión únicamente se puede utilizar para cortar longitudinal y transversalmente madera maciza.
Asimismo, se pueden trabajar materiales compuestos como madera aglomerada, tableros de madera estratificada y tipo Mdf,
También es posible usar materiales aislantes de fibra de madera.
Utilice solo las hojas de sierra autorizadas por Mafell conforme a la normativa EN 847-1 en el diámetro indicado.
Utilizando un disco de sierra de diamantes, se pueden cortar placas de fibrocemento.
Cualquier otro uso de la máquina se considera inapropiado. No se podrá presentar reclamación alguna ante el fabricante por los daños que se desprendan del uso inapropiado.
El uso apropiado de la máquina comprende respetar todas las instrucciones de servicio, mantenimiento y reparación del fabricante.
2.8 Riesgos inevitables
¡Peligro!
A pesar de utilizar la máquina conforme al uso proyectado y respetando todas las normas de seguridad aplicables, existen riesgos residuales que se deben a la finalidad de uso y que pueden tener consecuencias para la salud.
- Contacto con la parte saliente del disco de sierra en la parte inferior de la pieza de trabajo durante el corte.
- Contacto lateral con los siguientes elementos giratorios: disco de sierra, brida de sujeción y tornillo de brida.
- Retroceso de la máquina al atascarse con la pieza de trabajo.
- Rotura o desprendimiento del disco de sierra o de partes del mismo.
- Contacto con componentes bajo tensión con la carcasa abierta y la alimentación de tensión conectada.
- Daños al oído debido al trabajo intensivo sin la protección adecuada.
- Emisión de polvo de madera, nocivo para la salud, durante el trabajo intensivo sin el conveniente sistema de aspiración.
3 Instrucciones de seguridad
¡Peligro!
Respete siempre las instrucciones de seguridad resumidas en este capítulo y las normas correspondientes al país de que se trate.
Lea también las instrucciones de seguridad del folleto adjunto "Instrucciones de seguridad".
Instrucciones generales
- No podrán manejar esta máquina personas menores de edad, excepto adolescentes bajo la supervisión de una persona cualificada y en el marco de la formación profesional de los mismos.
- No realice nunca tareas sin los correspondientes dispositivos de protección previstos ni efectúe modificaciones en la máquina que puedan perjudicar la seguridad en el trabajo.
- Para el uso de la máquina al aire libre, se recomienda introducir un interruptor de corriente de defecto.
- Reemplace inmediatamente cualquier cable o conector defectuoso. Para evitar riesgos en la seguridad, solo lo puede sustituir Mafell o un servicio técnico autorizado por Mafell.
- No doble nunca el cable. No envuelva nunca el cable alrededor de la máquina, particularmente durante el transporte o almacenamiento de la misma.
No se deben utilizar:
- Hojas de sierra agrietadas o deformadas,
- Hojas de sierra acabadas en acero rápido altamente aleado,
- Hojas de sierra despuntadas por la carga excesiva del motor,
- Hojas de sierra que no sean aptas para la velocidad de funcionamiento en vacío de la máquina.
Instrucciones relativas al equipamiento de protección personal
- Utilizar siempre protecciones auditivas para trabajar.
- Utilizar siempre una mascarilla para trabajar.
- Utilizar siempre gafas de protección durante todos los trabajos.
Instrucciones de uso
Procedimiento de sierra
Peligro
- Mantenga las manos fuera de la zona de corte, evitando cualquier contacto con el disco de sierra. Sujete con la segunda mano la empuñadura adicional o la carcasa del motor. Si las dos manos sujetan la sierra, no se pueden lesionar con la hoja de sierra.
- No coloque nunca las manos debajo de la pieza de trabajo. La funda protectora no le puede proteger de la hoja de sierra debajo de la pieza de sierra.
- Ajuste la profundidad de corte según el espesor de la pieza de trabajo. Debe quedar visible menos de una altura de dientes completa debajo de la pieza de trabajo.
- No sujete nunca la pieza de trabajo con la mano o colocado sobre la pierna. Fije la pieza de trabajo sobre un soporte estable. Es importante fijar bien la pieza de trabajo para minimizar el riesgo de entrar en contacto con el cuerpo, enganchar la hoja de sierra o perder el control.
- Sujete la herramienta eléctrica por las superficies de agarre aisladas cuando realice trabajos en los que pueda encontrar conductos de corriente escondidos o el propio conducto de conexión al utilizar la herramienta. El contacto con un conducto transmisor de corriente pone en tensión las piezas de metal de la herramienta eléctrica y provoca una descarga eléctrica.
- Para realizar cortes longitudinales, utilice siempre un tope o guía de borde recto adecuado. Esto mejora la exactitud de corte y
reduce las posibilidades de que la hoja de corte quede enganchada.
- Utilizar siempre hojas de sierra del tamaño apropiado con taladros de alojamiento adecuados (p. ej. en forma de almohadilla o redondeados). Las hojas de sierra que no se ajusten a las piezas de montaje de la sierra, funcionan de forma irregular y provocan la pérdida de control.
- No utilice nunca arandelas o tornillos dañados o inapropiados para fijar el disco de sierra. Las arandelas y tornillos de la hoja de sierra han sido construidas especialmente para su sierra, para un rendimiento y seguridad en el funcionamiento óptimos.
Rebote - Causas y las indicaciones de seguridad correspondientes
- Un rebote es una reacción repentina debido a una hoja de sierra enganchada, atascada o mal colocada que hace que la hoja se levante de forma incontrolada y se salga de la pieza de trabajo en dirección del operario.
- Si la hoja de sierra se engancha o atasca en la ranura de sierra, se bloquea y la potencia del motor golpea la sierra en dirección al operario.
- Si la hoja de sierra se gira en el corte de sierra o se coloca mal, se pueden enganchar los dientes del borde trasero de la hoja en la superficie de madera. Al hacer esto, la hoja de sierra se sale de la ranura y la sierra salta hacia atrás en dirección al operario.
El rebote es la consecuencia de un uso erróneo o fallido de la sierra. Se puede evitar si se toman las precauciones descritas a continuación.
- Sujete la máquina con las dos manos y coloque los brazos en una posición que permita compensar las fuerzas de rebote de la misma. No realice nunca cortes sujetando la máquina directamente ante el cuerpo. En caso de rebote, la sierra circular puede saltar hacia atrás, pero el operario puede resistir las fuerzas de rebote mediante las medidas de precaución apropiadas.
- Si la hoja de sierra se engancha o interrumpe el trabajo, desconecte la sierra y mantenga el material quieto hasta que la hoja de sierra se pare. No intente nunca alejar la hoja de la pieza de trabajo ni tirar hacia atrás mientras la hoja de
sierra esté en movimiento, de lo contrario puede sufrirse un rebote. Averigüe y solucione el motivo del enganche de la hoja de sierra.
- Antes de volver a arrancar la máquina puesta en la pieza de trabajo, centre el disco de sierra en la ranura de corte y compruebe que no está bloqueado el dentado. Si la hoja de sierra se engancha, se puede salir de la pieza de trabajo y provocar un rebote si se reinicia la sierra.
- Siempre que se corten placas de grandes dimensiones, éstas se deben apoyar para evitar golpes al bloquearse el disco de sierra.. Las placas grandes se puede doblar por su propio peso. Las placas tienen que tener un soporte por ambos lados, tanto cerca de la ranura de la sierra como en el borde.
- No utilice nunca discos de sierra despuntados o dañados. Las hojas de sierra con dientes romos o mal colocados provocar un mayor roce, enganches de la hoja de sierra y rebotes por una ranura de sierra demasiado estrecha.
- Antes de proceder a cortar, fije los dispositivos para ajustar la profundidad y el ángulo de corte. Si durante la sierra se cambian las configuraciones, se puede enganchar la hoja de sierra y provocar un rebote.
- Ponga especial precaución al serrar paredes existentes u otras zonas que no se vean. La hoja de sierra insertada se puede bloquear al serrar en objetos ocultos y provocar un rebote.
Funcionamiento de la funda inferior
- Antes de utilizar la máquina, compruebe el correcto funcionamiento de la cubierta de protección inferior. Prohibido utilizar la máquina si no es posible mover ni cerrar correctamente la cubierta inferior. No bloquear ni fijar de alguna manera la cubierta en la posición de abierto. Si cae la sierra al suelo de forma involuntaria, se puede doblar la funda protectora inferior. Abra la funda protectora con la palanca y asegúrese de que se mueve sin problemas y toca la hoja de sierra ni otras piezas en ninguna profundidad ni ángulo de corte.
- Compruebe el correcto funcionamiento del resorte de la cubierta inferior. En caso de anomalías en la cubierta inferior o el resorte, entregue la máquina al servicio técnico. Las
piezas dañadas, los depósitos pegajosos o la acumulación de virutas hacen que la funda interior trabaje con retraso.
- Sólo abra manualmente la cubierta inferior para realizar cortes especiales, como "inmersión" o "angular". Para abrir la cubierta inferior, accione la palanca prevista. En el momento de entrar el disco de sierra en la pieza de trabajo, suelte la palanca. Durante todos los trabajos con sierra, la funda protectora inferior debe trabajar de forma automática.
- No coloque nunca la máquina en el banco de trabajo o en el suelo sin haber protegido el disco de sierra colocando la cubierta inferior en la posición adecuada. Si la hoja de sierra está en marcha de inercia sin protección, moverá la sierra en la dirección contraria de corte y sierra lo que se ponga por delante. Tenga en cuenta el tiempo de marcha en inercia de la hoja de sierra.
Instrucciones de mantenimiento y reparación
- Por razones de seguridad, es imprescindible limpiar con regularidad la máquina, particularmente los dispositivos de ajuste y de guía.
- Únicamente pueden utilizarse accesorios y piezas de recambio originales de MAFELL. De lo contrario, no se podrá presentar reclamación alguna ante el fabricante.
4 Preparación/Ajuste
4.1 Alimentación de red
Antes de poner en marcha la máquina, asegúrese de que la tensión de red se corresponda con la tensión de servicio indicada en la placa de características de la máquina.
4.2 Sistema de aspiración de virutas
Cortando materiales que provocan la formación masiva de polvo, conecte la máquina con un sistema de aspiración externo adecuado. Será necesaria una velocidad de aire mínima de 20 m/s.
El tubo de aspiración 1 (Fig. 1) ofrece un diámetro interior de 35 mm.
4.3 Selección del disco de sierra
Para asegurar una calidad de corte óptima, utilice únicamente herramientas bien afiladas. Seleccione la herramienta adecuada según el material cortado y las condiciones de corte dadas, ver la siguiente lista:
Cortar madera blanda y dura transversalmente o en el sentido de la fibra:
- Disco de sierra de metal duro ∅ 160 × 1,8 × 20 mm, 24 dientes
Cortar madera blanda y dura en el sentido de la fibra:
- Disco de sierra de metal duro ∅ 160 × 1,8 × 20 mm, 16 dientes
Cortar madera blanda y dura transversalmente al sentido de la fibra:
- Disco de sierra de metal duro ∅ 160 × 1,8 × 20 mm, 32 dientes
- Disco de sierra de metal duro ∅ 162 × 1,8 × 20 mm, 48 dientes
Cortar madera blanda y dura especial en trasversal al sentido de la fibra "Cortes de precisión":
- Disco de sierra de metal duro ∅ 160 × 1,8 × 20 mm, 56 dientes
Cortar planchas laminadas:
- Disco de sierra de metal duro ∅ 160 × 1,8 × 20 mm, 48 dientes
Corte de materiales aislantes de fibra de madera:
- Disco de sierra de metal duro ∅ 160 × 1,8 × 20 mm, 32 dientes
Corte de materiales sintéticos (poliestireno):
- Disco de sierra de metal duro ∅ 160 × 1,8 × 20 mm, 16 dientes
Cortar placas de fibrocemento:
- Disco de sierra diamantada ∅ 160 x 3,0 x 20 mm, 4 dientes
4.4 Cambio del disco de sierra
¡Peligro!
Antes de realizar los trabajos de mantenimiento, desenchufe el conector de red.
- Para abrir lateralmente la cubierta de protección 23 (Fig. 3) accione el empujador 2 (Fig. 4) y tire la palanca de bloqueo 3 hacia arriba. Tirando de la palanca de bloqueo, se fija automáticamente el eje de sierra y se bloquea la palanca de mando.
- Introduzca el destornillador hexagonal 4 (soporte Fig. 2) para desmontar el tornillo de brida 5 (Fig. 3) al contrario del sentido de las agujas del reloj. Desmonte el tornillo y la brida de sujeción delantera 6.
- A continuación, se puede desmontar levantando el disco de sierra.
- Procure que las bridas de sujeción estén libres de cuerpos ajenos.
- Preste atención al sentido de giro a la hora de montar el disco de sierra.
- A continuación, coloque la brida de sujeción, introduzca el tornillo de brida y fijelo girando en el sentido de las agujas del reloj.
- Cerrar la cubierta de protección. Para ello, cierre la tapa y empuje sobre la palanca de bloqueo 3 (Fig. 3).
5 Funcionamiento
5.1 Puesta en funcionamiento
Cada persona encargada del manejo de la máquina ha de estar familiarizada con el manual de instrucciones y, en particular, con el apartado "Instrucciones de seguridad".
5.2 Conexión y desconexión
- Conexión: Desenclave el dispositivo de bloqueo de conexión accionando la palanca de bloqueo 7 (fig. 4). A continuación, pulse el interruptor de conexión 8, manteniendo accionada la palanca de bloqueo.
Puesto que se trata de un interruptor sin bloqueo, la máquina sólo funcionará manteniendo accionada esta palanca.
El sistema electrónico integrado garantiza que no se produzcan sacudidas al acelerar el disco de sierra, regulando la velocidad según la carga aplicada de manera que se mantiene la velocidad ajustada.
Asimismo, reduce la velocidad hasta parar el motor en caso de sobrecarga. En tal caso, desconecte y vuelva a arrancar la máquina para seguir serrando con velocidad de avance reducida.
Si la máquina se calienta, causará rápidamente una desconexión por sobrecarga.
Con ayuda de la rueda de ajuste 9 (fig. 2) se puede ajustar la velocidad del disco de sierra de forma continua en un rango de 3600 a 6250 min ^-1 .
| Nivel Velocidad min | -1 |
| 1 | 3600 |
| 2 | 4130 |
| 3 4660 | |
| 4 5190 | |
| 5 5720 | |
| 6 | 6250 |
Materiales
- PVC, Plexi, PA
- Nivel: 1 - 6
- madera dura, madera blanda, madera en chapas
- Nivel: 3 - 6
- placas de fibras recubiertas
- Nivel: 4 - 6
- Desconexión: Para desconectar, suelte el interruptor de conexión 8. Gracias al freno automático integrado, el tiempo de funcionamiento hasta la parada del disco de sierra se reduce a unos 5 segundos, aproximadamente. Se activará de nuevo el dispositivo de bloqueo de conexión para evitar que la sierra circular manual se ponga en marcha sin querer.
5.3 Ajuste de la profundidad de corte
La profundidad de corte se puede ajustar en etapas de 1 mm en un rango de 0 a 57 mm.
Proceda de la siguiente manera:
- Ajuste el indicador 10 (Fig. 4) girándolo en la posición inferior o superior, según que trabaje con o sin riel guía.
- Ajuste la profundidad de corte con ayuda del tope de profundidad 11 y la escala. El tope se retiene en etapas de 1 mm.
- Para fijar el tope entre las posiciones de retención previstas, utilice un destornillador hexagonal 4 (soporte, Fig. 2) para desplazar girando el tornillo
cilíndrico 12 (Fig. 4). Dando una vuelta, se reajusta la profundidad de corte por 1 mm.
Ajuste una profundidad de corte 2 - 5 mm superior al espesor del material a cortar, aproximadamente.
5.4 Ajustes para cortes inclinados
Para realizar cortes inclinados, se puede inclinar la base de la máquina de 0 °hasta 45°.
• Afloje el tornillo mariposa 13 (Fig. 4).
- Ajuste el ángulo deseado con ayuda de la escala en la unidad de giro.
- A continuación, fije el tornillo mariposa 13.
Adicionalmente, se puede ajustar una inclinación de -1°ó 48°.
- Para ajustar una inclinación de -1^ , tire y sujete la corredera 14 (Fig.4) en la dirección de la flecha hacia atrás.
- Ajuste la máquina en la posición de -1^ .
- Para ajustar la máquina en la posición de 48°, empuje sobre el tope 15 (Fig.3).
- Ajuste la máquina en la posición de 48°.
- Los topes de 45^ y 0^ se reposicionan automáticamente finalizado el corte.
5.5 Cortes de incisión
¡Peligro!
Si se realizan cortes de incisión, existe peligro de retroceso. Antes de realizar un corte de incisión, fije la máquina por el borde posterior de la placa de soporte en un tope fijado de forma segura en la pieza de trabajo. Si se utiliza el riel guía (accesorio especial), es imprescindible fijar el tope previsto (accesorio especial) en este mismo. Durante el corte de incisión, sujete la máquina por la empuñadura y desplácela con cuidado hacia delante.
- Las marcas 16 (Fig. 1) en la cubierta de protección inferior y la corredera indican la zona de corte con
el disco de sierra entrado por completo en el material.
5.6 Serrar por la línea de trazado
La placa de soporte ofrece un indicador de trazado 17 (Fig. 1) para cortes rectos e inclinados. Que se corresponde con la cara interior del disco de sierra.
- Asegúrese de que la pieza de trabajo no pueda desplazarse durante el corte, colocando los soportes de la pieza de trabajo de manera que el disco de sierra se mueva libremente debajo de la pieza de trabajo.
- Para cortar, sujete la máquina por la empuñadura y coloque la parte delantera de la placa de soporte sobre la pieza de trabajo..
- Arrancar la sierra de incisión (ver apartado 5.2). Realice el corte de incisión hasta la profundidad ajustada y avance con regularidad en la dirección de corte.
- Una vez finalizado el corte, suelte la palanca de mando 8 (Fig. 4) para desconectar la máquina. Desplace girando la unidad de sierra en la posición de bloqueo (superior).
Con ayuda del tope paralelo 18 (Fig. 1) se pueden realizar cortes paralelos a los bordes existentes. El tope puede ser fijado tanto en el lado izquierdo como en el lado derecho de la máquina, siendo la sección de corte en el lado derecho de 140 mm y en el lado izquierdo de 295 mm, aproximadamente.
- Para ajustar el ancho de corte, afloje los tornillos de orejetas 19 (Fig. 2) y desplace el tope a la medida deseada. A continuación, fije de nuevo los tornillos de orejetas.
Con un simple giro del tope paralelo (superficie de guía orientada hacia arriba), éste se convierte en un dispositivo de guía adicional (soporte doble) de la sierra de incisión. De esta manera, se puede guiar la máquina a lo largo de una barra fijada en la pieza de trabajo.
5.8 Rasgar la línea de corte con ayuda del riel guía (accesorio especial)
Para obtener un corte limpio en placas de fibras, ranure la placa. Utilice un disco de sierra adecuado (ver capítulo 4.3).
Para evitar que se dañe la superficie, proceda de la siguiente manera:
- Fije el riel guía en la pieza de trabajo.
- Gire el fiador 20 (Fig. 2) en el sentido de las agujas del reloj hasta el tope. Con ello, queda ajustada una profundidad de ranurar de aprox. 3 mm.
- Coloque la máquina con la ranura de guía sobre el riel guía.
- Ajuste la profundidad de corte - teniendo en cuenta el espesor del riel guía (ver apartado 5.3).
- Ranure la placa. Gire el fiador 20 (Fig. 2) al contrario del sentido de las agujas del reloj hasta el tope.
• Realice un corte de incisión hasta alcanzar la profundidad de corte ajustada y corte la placa.
5.9 Cortar placas de fibrocemento con el disco de sierra de diamantes (accesorio especial)
Proceda de la siguiente manera:
- Utilice un disco de sierra adecuado (ver capítulo 4.3).
- Cambie el disco de sierra (ver apartado 4.4).
El disco de sierra de diamantes ha sido desarrollado para cortar placas de fibrocemento. Los dientes de diamantes son más sensibles que aquellos del disco de sierra de metal duro, por lo tanto, se debe utilizar un riel guía.
5.10 Trabajar con rieles guía
- Para guiar la máquina con la máxima precisión posible, ajuste el juego de guía con ayuda de las dos ruedecillas 21 (Fig.2 y 4).
La sierra de incisión únicamente se podrá utilizar con los rieles guía previstos (accesorio especial).
No obstante, se pueden utilizar también varios rieles guía de otros fabricantes.
- Para ello, afloje los tornillos y desmonte el inserto 24 (Fig.2).
5.11 Utilizar el indicador de posición MT-PA
Pictogramas ver página 4.
6 Mantenimiento y reparación
¡Peligro!
Antes de realizar los trabajos de mantenimiento, desenchufe el conector de red.
Las máquinas de MAFELL requieren escaso mantenimiento.
Los rodamientos de bolas utilizados están engrasados de forma permanente. Se recomienda llevar la máquina a un centro de servicio al cliente autorizado de MAFELL para su revisión después de algún tiempo de funcionamiento.
En todos los puntos de engrase se debe aplicar únicamente nuestra grasa especial con número de referencia 049040 (unidades de 1 kg).
6.1 Almacenaje
Limpie a conciencia la máquina, si no se va a utilizar durante un tiempo prolongado. Pulverice las piezas metálicas brillantes con un producto contra la oxidación.
7 Eliminación de fallos técnicos
¡Peligro!
La determinación y eliminación de fallos técnicos requieren siempre especial cuidado. Antes de proceder a realizar las tareas necesarias, desconecte la alimentación de red.
A continuación, se detallan algunos de los fallos más frecuentes y sus respectivas causas. Si se producen fallos no descritos en este manual, rogamos que se dirija a su distribuidor o directamente al departamento de servicio al cliente de MAFELL.
| Fallo | Causa | Remedio |
| No se puede poner en marcha la máquina | Sin tensión o con poca tensión de red | Solicitar al electricista que compruebe el suministro de tensión |
| Fusible de red defectuoso | Solicitar al electricista que sustituya el fusible | |
| Escobillas de carbón desgastadas | Entregue la máquina a un centro de servicio al cliente autorizado de MAFELL | |
| La máquina se para durante el corte | Falta de tensión | Solicitar al electricista que compruebe los fusibles de la red |
| Sobrecarga de la máquina | Disminuya la velocidad de avance o deje enfriar la máquina | |
| Escobillas de carbón desgastadas | Entregue la máquina a un centro de servicio al cliente autorizado de MAFELL | |
| El disco de sierra se atasca al avanzar la máquina | Velocidad de avance excesiva | Disminuya la velocidad de avance |
| Disco de sierra despuntado | Suelte el interruptor de inmediato. Aleje la máquina de la pieza de trabajo y cambie el disco de sierra. | |
| Tensiones en la pieza de trabajo | Gran precaución a la hora de serrar, aumenta el riesgo de rebote. | |
| Guía deficiente de la máquina (ej. por manejo manual) | Utilice el tope paralelo | |
| Superficie desigual de la pieza de trabajo | Alinee la superficie | |
| La hoja de sierra vibra en la pieza de trabajo | La hoja de sierra no está ajustada correctamente | Apretar la hoja de sierra |
| Pieza de trabajo no fijada | Fijar la pieza de trabajo con bornes | |
| La hoja de sierra se para - el motor sigue en funcionamiento | La hoja de sierra no está fijada correctamente | Apretar la hoja de sierra |
| Quemaduras en el corte | Disco de sierra inapropiado para el proceso de corte en cuestión | Cambie el disco de sierra |
| Eyector de virutas obstruido | Madera demasiada húmeda | Limpiar el extractor de virutas |
| Cortar intensivamente sin sistema de aspiración conectado | Conecte la máquina con un sistema de aspiración externo, por ejemplo un despolvoreador |
8 Accesorios especiales
- Disco de sierra de metal duro ø 160 x 1,8 x 20, 16 dientes (corte longitudinal)
Referencia 092539 - Disco de sierra de metal duro ∅ 160 x 1,8 x 20, 24 dientes (cortar longitudinal y transversalmente)
Referencia 092533 - Disco de sierra de metal duro ø 160 x 1,8 x 20, 32 dientes (cortar longitudinal y transversalmente)
Referencia 092552 - Disco de sierra de metal duro ∅ 160 x 1,8 x 20, 56 dientes (cortes transversales)
Referencia 092553 - Disco de sierra de metal duro ∅ 162 x 1,8 x 20, 48 dientes (cortes transversales)
Referencia 092584 - Disco de sierra de metal duro ø 160 x 1,8 x 20, 48 dientes FZ/TR para cortar Trespa (placas estratificadas)
Referencia 092569 - Disco de sierra DIA ∅ 160 x 3,0 x 20, 4 dientes
Referencia 092474 - Carril guía F 80, longitud 800 mm
Referencia 204380 - Carril guía F 110, longitud 1100 mm
Referencia 204381 - Carril guía F 160, longitud 1600 mm
Referencia 204365 - Carril guía F 210, longitud 2100 mm
Referencia 204382 - Carril guía F 310, longitud 3100 mm
Referencia 204383 - Tope angular F-WA
Referencia 205357 - Accesorios para riel guía:
- Gato F-SZ180MM (2 unid.)
Referencia 207770 - Elemento de unión F-VS
Referencia 204363 - Juego de estuches para rieles F80/160 con tope angular, incluyendo: F80 + F160 + pieza de unión + tope angular + 2 gatos + estuche para rieles
Referencia 204749 - Juego de estuches para rieles F160/160, incluyendo: 2 x F160 + pieza de unión + 2 gatos + estuche para rieles
Referencia 204805 - Protección contra retroceso F-RS
Referencia 202867 - Indicador de posiciones MT-PA
Referencia 205398 - Tope paralelo, compl.
Referencia 203214 -
Sistema de sujeción y aspiración Aerofix F-AF 1 compuesto de: 1,3 m con riel, adaptador para arriba y abajo, tubo flexible
Referencia 204770 -
Tubo flexible FXS-L, largo 3,2 m Referencia 205276
- Estuche para carril guía F 160 Referencia 204626
- Tapas emp. F-EK Referencia 205400
- Perfil de sujeción emb. F-HP 6.8M Referencia 204376
- Protección contra astillado emb. F-HP 3,4M Referencia 204375
- Tope inferior MF-UA Referencia 206073
- Bolsa de serrín Referencia 206921
9 Dibujo de explosión y lista de piezas de recambio
Encontrará la información correspondiente sobre las piezas de repuesto en nuestra página web: www.mafell.com
Sisällysluettelo
- VAROITUS
- E - Declaración de conformidad CE
- Simbología
- Datos del producto
- Datos del fabricante
- Identificación de la máquina
- Emisiones
- Peligro
- Información relativa a la emisión de ruidos
- Información relativa a las vibraciones mecánicas
- Volumen del suministro
- Dispositivos de seguridad
- ¡Peligro!
- Uso proyectado
- Riesgos inevitables
- Instrucciones de seguridad
- Instrucciones generales
- No se deben utilizar:
- Instrucciones relativas al equipamiento de protección personal
- Instrucciones de uso
- Procedimiento de sierra
- Rebote - Causas y las indicaciones de seguridad correspondientes
- Funcionamiento de la funda inferior
- Instrucciones de mantenimiento y reparación
- Preparación/Ajuste
- Alimentación de red
- Sistema de aspiración de virutas
- Selección del disco de sierra
- Cambio del disco de sierra
- Funcionamiento
- Puesta en funcionamiento
- Conexión y desconexión
- Materiales
- Ajuste de la profundidad de corte
- Proceda de la siguiente manera:
- Ajustes para cortes inclinados
- Cortes de incisión
- Serrar por la línea de trazado
- Rasgar la línea de corte con ayuda del riel guía (accesorio especial)
- Cortar placas de fibrocemento con el disco de sierra de diamantes (accesorio especial)
- Trabajar con rieles guía
- Utilizar el indicador de posición MT-PA
- Mantenimiento y reparación
- Almacenaje
- Eliminación de fallos técnicos
- Accesorios especiales
- Dibujo de explosión y lista de piezas de recambio
- Sisällysluettelo
Marca : Mafell
Modelo : MT 55 cc
Categoría : Sierra
