KSS 60 cc - Píla Mafell - Bezplatný návod na obsluhu

Typ produktu	Prenosná okružná píla / Systém na dĺžkové rezanie
Značka	Mafell
Model	KSS 60 cc
Rozmery (D x Š x V)	257 x 750 x 268 mm
Hmotnosť (bez kábla a paralelného vodidla)	5,9 kg
Prevádzkové napätie	230 V AC / 240 V AC / 110 V AC / 120 V AC
Sieťová frekvencia	50 / 60 Hz
Nepretržitý príkon	1800 W (230/240 V) / 1500 W (110/120 V)
Nepretržitý odber prúdu	8,0 A (230/240 V) / 14,0 A (110/120 V)
Otáčky naprázdno	2700 - 5200 min^-1, plynule nastaviteľné
Maximálna hĺbka rezu (0°/30°/45°)	67 / 62 / 53 mm
Náklon pílového agregátu	0° – 45°
Priemer pílového kotúča	max. 185 mm, min. 172 mm
Upínací otvor	20 mm
Priemer odsávacej hrdlovky	35 mm
Typ spínača	Spínač bez aretácie (stlačením pre chod)
Elektrická brzda	Áno, automatická, zastavenie za 1-2 s
Integrované osvetlenie	Áno, modul osvetlenia s automatickým vypnutím
Špeciálne funkcie	Ponorné rezanie, paralelné vodidlo, vodiace kladky, deliaci nôž
Štandardné vybavenie	Karbidový kotúč ∅185 mm 32 zubov, deliaci nôž, servisný nástroj, paralelné vodidlo, kufrík (podľa vyhotovenia)
Údržba	Guľôčkové ložiská s doživotným mazaním, pravidelné čistenie nastavovacích zariadení
Hladina hluku (L_PA)	92 dB(A) (neistota 3 dB)
Vibrácie ruka-rameno	< 2,5 m/s²
Trieda ochrany	II

Často kladené otázky - KSS 60 cc Mafell

Ako vymeniť pílový kotúč na Mafell KSS 60 cc?

Odpojte sieťovú zástrčku. Stlačte tlačidlo (2) a potiahnite aretačnú páku (3) nahor, aby ste zablokovali hriadeľ. Povoľte skrutku príruby (5) proti smeru hodinových ručičiek pomocou imbusového kľúča (4). Odstráňte skrutku a prednú upínaciu prírubu (6). Otvorte pohyblivý kryt a vyberte kotúč. Vyčistite príruby. Namontujte nový kotúč v smere otáčania, nasaďte prírubu a utiahnite skrutku v smere hodinových ručičiek.

Ako nastaviť hĺbku rezu?

Povoľte upínaciu páku (12). Pomocou ponornej páky (13) nastavte hĺbku. Hodnota sa zobrazí na stupnici (14). Skosená hrana páky slúži ako indikátor. Znova dotiahnite upínaciu páku. Hĺbka by mala presahovať hrúbku materiálu o 2 až 5 mm.

Ako vykonať ponorný rez?

Povoľte upínaciu páku (12) a umiestnite stroj do hornej polohy. Úplne otvorte pohyblivý kryt pomocou zavádzacej páky (16). Položte stroj na obrobok, zarovnajte ho. Zapnite stroj a stlačte ponornú páku (13) smerom nadol. Kotúč sa ponorí vertikálne. Deliaci nôž sa odchýli a potom sa pri postupe vráti na svoje miesto.

Ako nastaviť uhol rezu pre šikmé rezy?

Uveďte stroj do východiskovej polohy a podložte ho. Povoľte páku (15). Nastavte požadovaný uhol (0-45°) na stupnici naklopiteľného segmentu. Dotiahnite páku (15) naplno.

Aký typ odsávania sa odporúča?

Pripojte stroj k vhodnému externému vysávaču cez odsávaciu hrdlovku s priemerom 35 mm. Rýchlosť vzduchu musí byť najmenej 20 m/s. Pri prácach s veľkým únikom prachu je odsávanie povinné.

Ako používať paralelné vodidlo?

Paralelné vodidlo je možné namontovať vľavo alebo vpravo. Na nastavenie šírky rezu povoľte krídlové skrutky (20), posuňte doraz a znova dotiahnite. Rozsah vpravo: 33-130 mm, vľavo: 163-300 mm. Vodidlo je možné aj otočiť na použitie ako dvojitá opora.

Čo robiť, ak sa nastavovacie koliesko otáčok zmení na červené?

Červené koliesko signalizuje poruchu. Vypnite stroj. Ak sa nespustí, môže to byť spôsobené prehriatím (nechajte vychladnúť), prepätím alebo podpätím (skontrolujte napájanie). Ak sa zastaví počas rezu, znížte posuv. V prípade potreby kontaktujte servis.

Ako udržiavať pílu KSS 60 cc?

Pravidelne čistite stroj, najmä nastavovacie a vodiace zariadenia. Guľôčkové ložiská sú mazané na celú životnosť. Po dlhšom používaní nechajte vykonať servis v autorizovanom servise Mafell. Na mazacie miesta používajte špeciálne mazivo ref. 049040. Skladujte stroj čistý a holé kovové časti nastriekajte antikoróznym prostriedkom.

Aké príslušenstvo sa odporúča pre KSS 60 cc?

Karbidové kotúče ∅185 mm (16, 24, 32 alebo 56 zubov), vodiace pravítka F80 až F310 (ref. 204380-204383), systém Aerofix F-AF 1, vodiace zariadenie ML/M, uhlový doraz F-WA, ochrana proti spätnému nárazu F-RS, vodiace kladky UA, flexibilná hadica FXS-L, ochrana proti trieske F-SS a vrece na triesky.

Ako predísť zraneniam pri používaní?

Vždy používajte ochranu sluchu, protiprachovú masku a ochranné okuliare. Držte pílu oboma rukami, nikdy nedávajte ruky pod obrobok. Používajte deliaci nôž (okrem ponorných rezov). Pred každým použitím skontrolujte spodný ochranný kryt. Nepreceňujte posuv. Prispôsobte rýchlosť materiálu.

NÁVOD NA OBSLUHU KSS 60 cc Mafell

Preklad originálneho návodu na 183 používanie

Prečítajte si bezpečnostné pokyny a inštrukcie. Nedbalé dodržiavanie bezpečnostných pokynov a inštrukcií môže spôsobit' úder elektrickým prúdom, požiar a/alebo t'ažké zranenia. Uschovajte si všetky bezpečnostné pokyny a inštrukcie pre možné budúce použitie.

MAF02116/a

MAF02115/a

MAF02118/a

MAF00806/a

SVK - Vyhlásenie o zhode

Týmto potvrdzujeme, že stroj K 65 cc zodpovedá uvedeným smerníciam EÚ. Pri projektovani a stavbe boli použité normy uvedené v zozname. Osoba poverená vyhotovením technických podkladov: Mafell AG

2006/42/EG

2014/30/EU

2011/65/EU

EN 62841-1, EN 62841-2-5, EN 55014-1, EN 55014-2, EN IEC 61000-3-2, EN 61000-3-3, EN ISO 12100, EN 847-1

K 65 cc

Art.-Nr. 91B001, 91B002, 91B020, 91B022, 91B025, 91B030, 91B031, 91B032

Mafell AG

Beffendorfer Str. 4

SVK - Vyhlásenie o zhode

Týmto potvrdujeme, že stroj KSS 60 cc zodpovedá uvedeným smerniciam EÚ. Prí projektovani a stavbe boli použité nomry uvedené v zozname. Osoba poverená vyhotovením technických podkladov: Mafell AG

2006/42/EG

2014/30/EU

2011/65/EU

EN 62841-1, EN 62841-2-5, EN 55014-1, EN 55014-2,

EN IEC 61000-3-2, EN 61000-3-3, EN ISO 12100, EN 847-1

KSS 60 cc

Art.-Nr. 91B101, 91B102, 91B120, 91B121, 91B122, 91B125, 91B130

Mafell AG

Beffendorfer Str. 4

Nivo zvočnega tlaka L

$$ _ {\mathrm{PA}} = 9 2 \mathrm{dB(A)} $$

Negotovost

$$ K _ {P A} = 3 \mathrm{dB(A)} $$

Raven zvočne moči L

$$ _ {P A} = 1 0 0 \mathrm{dB(A)} $$

Negotovost K

$$ _ {P A} = 3 \mathrm{dB(A)} $$

1 Vysvetlenie znakov.... 184
2 Údaje o výrobku 184
2.1 Údaje o výrobcovi....184
2.2 Označenie stroja 184
2.3 Technické údaje 185
2.4 Emisie....185
2.5 Obsah dodávky 186
2.6 Bezpečnostné zariadenia 186
2.7 Používanie podľa predpisov 187
2.8 Ostatné riziká 187
3 Bezpečnostné pokyny 187
4 Zmena výbavy / nastavenie....190
4.1 Sieťová prípojka 190
4.2 Odsávanie triesok....190
4.3 Vol'ba pílového listu 190
4.4 Výmena pílového listu 190

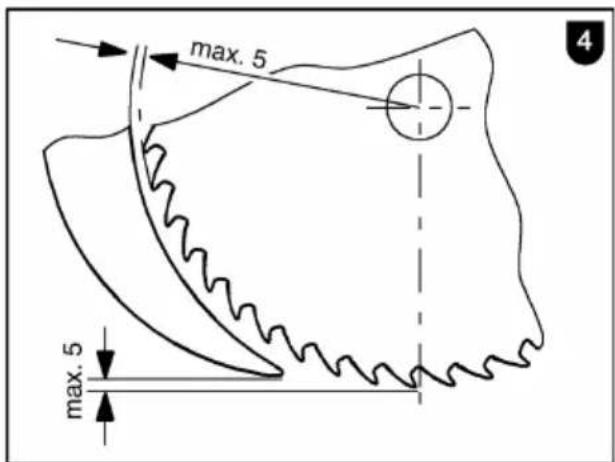

4.5 Klin na štiepanie dreva 190
4.6 Uloženie spojovacieho kábla....191
5 Prevádzka 191
5.1 Spustenie do prevádzky 191
5.2 Zapnutie a vypnutie 191
5.3 Svetlo 191
5.4 Nastavenie hibky rezu 192
5.5 Nastavenie pre šikmé rezy 192
5.6 Ponorné rezy 192
5.7 Pílenie podľa nárysu....192
5.8 Pílenie s paralelnou zarážkou 192
5.9 Práce so zarážkou rukoväte....193
6 Údržba a opravy 193
6.1 Uskladnenie....193
7 Optická signalizácia prevádzkového stavu....193
8 Odstraňovanie porúch 193
9 Zvláštne príslušenstvo....195
10 Expložívny výkres a zoznam náhradných dielov.... 195

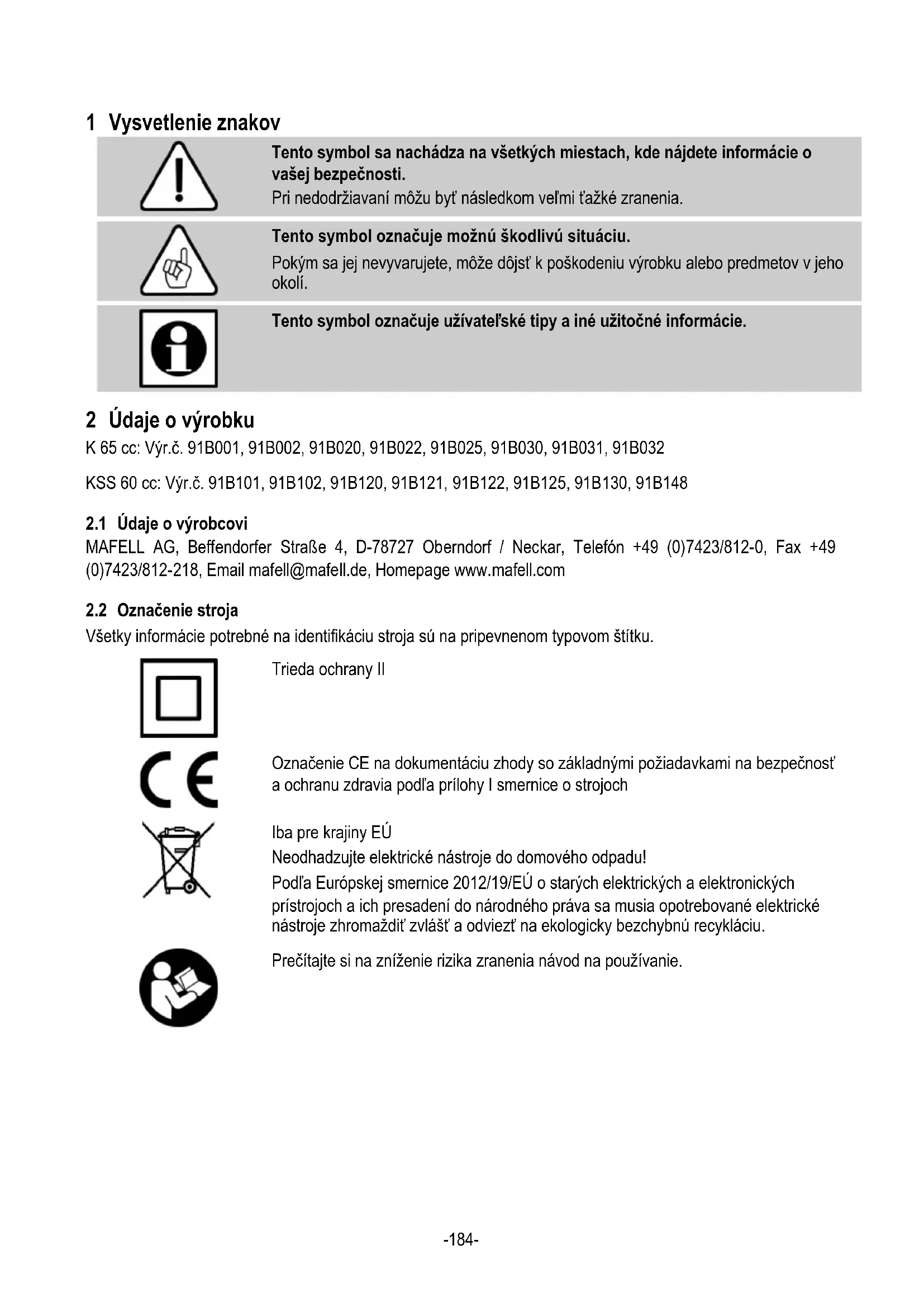

1 Vysvetlenie znakov

Tento symbol sa nachádza na všetkých miestach, kde nájdete informácie o vašej bezpečnosti.

Pri nedodržiavaní môžu byť následkom veľmi t’ažké zranenia.

Tento symbol označuje možnú škodlivú situáciu.

Pokým sa jej nevyvarujete, môže dôjst' k poškodeniu výrobku alebo predmetov v jeho okolí.

Tento symbol označuje užívatel'ské tipy a iné užitočné informácie.

2 Údaje o výrobku

K 65 cc: Výr.č. 91B001, 91B002, 91B020, 91B022, 91B025, 91B030, 91B031, 91B032

KSS 60 cc: Výr.č. 91B101, 91B102, 91B120, 91B121, 91B122, 91B125, 91B130, 91B148

Všetky informácie potrebné na identifikáciu stroja sú na pripevnenom typovom štítku.

Trieda ochrany II

Označenie CE na dokumentáciu zhody so základnými požiadavkami na bezpečnost a ochranu zdravia podľa prílohy I smernice o strojoch

Iba pre krajiny EÚ

Podľa Európskej smernice 2012/19/EÚ o starých elektrických a elektronických prístrojoch a ich presadení do národného práva sa musia opotrebované elektrické nástroje zhromaždit' zvlášť a odviezt' na ekologicky bezchybnú recykláciu.

Prevádzkové napätie	230 V AC	240 V AC	110 V AC	120 V AC
Sietová frekvencia	50 Hz	60 Hz	50 Hz	60 Hz
Príkon v nepretržitom režime	1800 W		1500 W
Príkon prúdu v nepretržitom režime	8,0 A	8,0 A	14,0 A	14,0 A
Voľnobehu otáčky	2700 min - 5200 min ^-1
Hĺbka rezu 0° /30° /45°	67 / 62 / 53 mm
Otočný agregát píly	0° – 45°
Priemer listu píly max./min.	185 / 172 mm
Základná hrúbka telesa pílového kotúča	1,4 mm
Rezná šírka nástroja	2,4 mm
Upevňovací otvor pílového listu	20 mm
Priemer sacieho nátrubku	35 mm
Hmotnosť bez sietového kábla, bez paralelnej zarážky	4,5 kg
Rozmery (Š x D x V)	246 x 339 x 267 mm

KSS 60 cc

Prevádzkové napätie	230 V AC	240 V AC	110 V AC	120 V AC
Sietová frekvencia	50 Hz	60 Hz	50 Hz	60 Hz
Príkon v nepretržitom režime	1800 W		1500 W
Príkon prúdu v nepretržitom režime	8,0 A	8,0 A	14,0 A	14,0 A
Voľnobehu otáčky	2700 min - 5200 min ^-1
Hĺbka rezu 0° /30° /45°	67 / 62 / 53 mm
Otočný agregát píly	0° – 45°
Priemer listu píly max./min.	185 / 172 mm
Najváčšia základná hrúbka telesa pílového kotúča	1,4 mm
Rezná šírka nástroja	2,4 mm
Upevňovací otvor pílového listu	20 mm
Priemer sacieho nátrubku	35 mm
Hmotnosť bez siet’ového kábla, bez paralelnej zarážky	5,9 kg
Rozmery (Š x D x V)	257x750x268 mm

2.4 Emisie

Uvedené emisie hluku boli namerané podľa noriem EN 62841-1 und EN 62841-2-5 a dajú sa použit na porovnanie elektrického náradia s iným náradím a na predbežné posúdenie zaťaženia.

Nebezpečenstvo

Emisie hluku sa môžu pri skutočnom používaní elektrického náradia líšit' od uvedených hodnôt v závislosti od spôsobu, akým sa elektrický nástroj používa, hlavne od toho, aký typ obrobku sa obrába.

Noste preto ochranu sluchu, aj ked' beží elektrický nástroj bez pret'aženia!

Emisie hluku zistené podľa normy EN 62841-1 a EN 62841-2-5 sú:

Hladina akustického tlaku L _PA = 92 dB (A)

Hladina akustického výkonu L_WA = 100 dB (A)

Neistota K _WA = 3 dB (A)

Meranie hluku bolo realizované štandardne dodávaným listom píly.

Typické vibrácie pôsobiace na ruky a ramená stanovené podľa EN 62841 sú menšie ako 2,5 m/s ^2 .

2.5 Obsah dodávky

1 kotúčový pílový list s hrotom z tvrdej ocele ∅ 185 mm, 32 zubov
1 Klin na štiepanie dreva (hrúbka 1,5 mm)
1 Obslužný nástroj s držiakom na stroji
1 Návod na používanie
1 Zošit „Bezpečnostné pokyny“
1 Prepravná debna iba pri výrobku č. 91B102, 91B130, 91B148
1 Paralelný doraz

2.6 Bezpečnostné zariadenia

Nebezpečenstvo

Tieto zariadenia sú nevyhnutné pre bezpečnú prevádzku stroja a nesmú sa odstraňovať alebo vypojit’ z funkcie.

Pred spustením do prevádzky skontrolujte funkčnosť a možné poškodenie bezpečnostných zariadení. Nepoužívajte stroj s chýbajúcimi alebo neúčinnými bezpečnostnými zariadeniami.

Stroj je vybavený nasledujúcimi bezpečnostnými zariadeniami:

• Horný pevný ochranný kryt
• Dolný pohyblivý ochranný kryt
• Vel'ká základná doska
• Rukoväte
• Klin na štiepanie dreva
• Spínacie zariadenie a elektrická brzda
• Odsávacie hrdlo

2.7 Používanie podľa predpisov

Výrobok K 65 cc / KSS 60 cc je vhodný len na pozdížne a šikmé rezanie masívneho dreva.

Spracovat' možno aj dosky, ako sú drevotrieskové dosky, latovky a dosky MDF. Používajte povolené pílové listy podľa EN 847-1.

Je možné tiež spracovanie drevovláknitých izolačných materiálov.

Používanie v nepretržitej priemyselnej prevádzke nie je povolené.

Iné používanie, ako je uvedené vyššie, je zakázané. Za škody, ktoré boli spôsobené v dôsledku takéhoto iného používania, výrobca nezodpovedá; takéto používanie tiež ruší záruku a nároky na uplatnenie záruky.

Aby ste mohli používať stroj podľa predpisov, dodržiavajte prevádzkové, údržbárske a opravárenské podmienky predpísané MAFELL.

2.8 Ostatné riziká

Nebezpečenstvo

Pri používaní podľa predpisov a napriek dodržiavaniu bezpečnostných predpisov pretrvávajú zvyškové riziká spôsobené používaním podľa predpisov, ktoré môžu viest’ k zdravotným následkom.

• Dotykom pílového listu v oblasti spúšťacieho otvoru pod základovou doskou.
• Dotýkanie sa dielov pílového listu, ktoré vyčnievajú pod obrobkom, pri rezaní.
• Dotýkanie sa otočných dielov z bočnej strany: Pílový list, upevňovacia príruba a skrutka s prírubou.
• Spätný náraz stroja pri zaseknutí v obrobku.
• Zlomenie a vyhodenie pílového listu alebo dielov pílového listu.
• Dotýkanie sa dielov pod napätím pri otvorenom puzdre a sietovej zástrčke, ktorá nie je vytiahnutá.
• Negatívne dopady na sluch pri dlhodobej práci bez ochrany sluchu.
• Emisie škodlivého dreveného prachu pri dlhodobej prevádzke bez odsávania.

Dodržiavajte neustále nasledujúce bezpečnostné pokyny a bezpečnostné predpisy platné v príslušnej krajine používania! Prečítajte si tiež bezpečnostné pokyny uvedené v priloženej brožúre 070500 „Bezpečnostné pokyny“ (podl’a normy EN 62841-1).

Všeobecné pokyny:

• Deti a mládež nemôžu obsluhovat' stroj. Výnimkou z toho sú mladí l'udia pod dohl'adom špecialistu za účelom ich vyškolenia.
• Nikdy nepracujte bez ochranných zariadení predpísaných pre príslušnú prevádzku a nemeňte na stroji nič, čo by mohlo negatívne ovplyvnit bezpečnost'.
• Pri používaní stroja v exteriéri sa odporúča použit ochranný spínač chybného prúdu.
• Poškodené káble alebo zástrčky sa musia ihned' vymenit'. Výmenu môže vykonat' iba firma Mafell alebo autorizovaná servisná dielňa firmy MAFELL, aby sa predišlo bezpečnostným rizikám.
• Zabráňte ostrým zalomeniam kábla. Najmä pri preprave a uskladnení stroja nesmiete omotať kábel okolo stroja.

Používat' sa nesmú:

• Prasknuté pílové kotúče a podobné kotúče, ktoré zmenili svoj tvar.
• Pílové kotúče vyrobené z vysoko legovanej rýchloreznej ocele (pílové kotúče HSS).
• Tupé pílové kotúče z dôvodu príliš vysokého zaťaženia motora.
• Pílové kotúče, ktorých základné teleso je hrubšie, alebo ktorých šírka rezu (rozvod) je menšia ako hrúbka klinu na štiepanie dreva.
• Pílové kotúče, ktoré nie sú vhodné pre počet otáčok pílového kotúča vo vol'nobehu.

Pokyny k používaniu osobnej ochrannej výbavy:

• Noste pri činnostiach vždy ochranu sluchu.
• Noste pri činnostiach vždy rúško.
• Noste pri činnostiach vždy ochranné okuliare.

Pokyny pre prevádzku:

Pílenie

Nebezpečenstvo

• Nebezpečenstvo: Nesiahajte rukami do oblasti rezu a na pílový list. Svojou druhou rukou uchopte prídavnú rukovát' alebo teleso motora. Pokial' obe ruky držia pílu, nemôžu byt' zranené kotúčom píly.
• Nesiahajte pod obrobok. Ochranný kryt vás nedokáže ochrániť pred kotúčom píly pod obrobkom.
• Prispôsobte híbku rezu hrúbke obrobku. Pod obrobkom by mala byt' vidiet' menej ako celá výška zubov.
• Nikdy nedržte obrobok, ktorý sa má pílit', v ruke alebo preložený cez nohu. Zabezpečte obrobok na stabilnom upevnení. Je dôležité, aby ste riadne upevnili obrobok, aby sa výrazne znížilo riziko fyzického kontaktu, zaseknutia čepele alebo straty kontroly.
• Držte elektrický nástroj za izolované rukoväte, ked' vykonávate činnosti, pri ktorých môže zasiahnut' používaný nástroj skryté prúdové rozvody alebo spojovacie rozvody. Kontakt s vedením pod napätím spôsobí, že aj kovové časti elektrického nástroja budú pod napätím, čo bude to mať za následok úder elektrickým prúdom.
• Pri pozdížnom rezaní používajte vždy zarážku alebo vodiacu lištu. Zlepšuje to presnost' rezu a znižuje možnosť zaseknutia pílového listu.
• Vždy používajte pílové listy so správnou veľkost’ou a vhodným montážnym otvorom (napríklad v tvare kosoštvorca alebo okrúhlom tvare). Pílové listy, ktoré sa nehodia k montážnym dielom stroja, bežia nerovnomerne a spôsobujú stratu kontroly.
• Nikdy nepoužívajte poškodené alebo nesprávne podložky alebo skrutky pílového listu. Podložky a skrutky pílového listu sú špeciálne navrhnuté pre vašu pílu pre optimálny výkon a prevádzkovú spoľahlivost'.

Spätný náraz - príčiny a príslušné bezpečnostné pokyny

• Spätný náraz je náhla reakcia spôsobená zachytením, zaseknutím alebo nesprávnym nastavením pílového listu, ktorá spôsobí, že sa píla bez kontroly zdvihne a posunie von z obrobku smerom k obslužnému personálu.
• Ak sa pílový list zachytí alebo zasekne v záreze píly, zablokuje sa a výkon motora tlačí pílu spät k obslužnému personálu.
• Pokial' sa pílový list pri rezaní skrúti alebo vychýli, môžu sa zuby na zadnej hrane pílového listu zachytiť o povrch drevá, čo spôsobí vycúvanie kotúča zo zárezu a odskočenie píly smerom spät' k obslužnému personálu.

Spätný náraz je výsledkom nesprávneho alebo chybného používania píly. Dá sa mu zabrániť prijatím vhodných preventívnych opatrení, ako je popísané nižšie.

• Držte pílu pevne oboma rukami a svoje ruky umiestnite tak, aby absorbovali sily spätného nárazu. Vždy sa držte bokom od pílového kotúča, nikdy nedávajte pílový list do jednej roviny s vaším telom. V prípade spätného nárazu môže kotúčová píla poskočit' dozadu, ale obsluhujúci personal môže kontrolovať sily spätného nárazu prijatím vhodných opatrení.
• Pokial' sa pílový list zasekne alebo prestanete pracovat', vypnite pílu a držte ju pevne v materiáli, kým sa pílový list úplne nezastaví. Nikdy sa nepokúšajte odstránit' pílu z obrobku alebo ju t'ahat' dozadu, keď sa pílový list pohybuje, pretože môže dôjst' k spätnému nárazu. Zistite a odstráňte príčinu pre zaseknutie pílového listu.
• Pri opätovnom spustení píly, ktorá je zaseknutá v obrobku, vycentrujte pílový list v záreze a skontrolujte, či nie sú zuby píly zachytené v obrobku. Pokial' sa pílový list zasekne, môže sa vysunút' z obrobku alebo spôsobit' spätný náraz pri opätovnom spustení píly.

• Podoprite veľké dosky, aby ste znížili riziko spätného nárazu spôsobené zaseknutým listom píly. Veľké dosky sa môžu prehýbat pod vlastnou váhou. Dosky musia byť podopreté na oboch stranách, a to aj v blízkosti zárezu píly, ako aj na okraji.

• Nepoužívajte tupé alebo poškodené pilové listy. Pílové listy s tupými alebo nesprávne nastavenými zubami spôsobujú zvýšené trenie, zaseknutie pílového listu a spätný náraz z dôvodu príliš úzkeho zárezu.

• Pred pílením riadne utiahnite nastavenie híbky rezu a uhla rezu. Ak sa počas pílenia zmenia nastavenia, pílový list sa môže zaseknúť a môže tiež dôjst' k spätnému nárazu.
• Bud'te mimoriadne opatrní pri pílení do existujúcich stien alebo iných neviditel'ných oblastí. Ponorený pílový list sa môže pri rezaní do skrytých predmetov zaseknút a spôsobit' spätný náraz.

Funkcia dolného ochranného krytu

• Skontrolujte pred každým použitím, či sa uzatvára bez problémov dolný ochranný kryt. Nepoužívajte pílu, pokial' nie je voľne pohyblivý dolný ochranný kryt a nedokáže sa okamžite zavriet'. Nikdy neupevňujte ani nepriväzujte dolný ochranný kryt v otvorenej polohe. Pokial' by píla padla neúmyselne na podlahu, môže sa zohnút' dolný ochranný kryt. Otvorte ochranný kryt pomocou spätnej t'ahacej páky a uistite sa, že sa voľne pohybuje a nedotýka ani pílového kotúča, ani iných dielov pri všetkých uhloch a hĺbkach rezu.
• Skontrolujte funkčnost' pružiny pre dolný ochranný kryt. Pokial' dolný ochranný kryt a pružina nefungujú správne, nechajte vykonat' pred použitím údržbu píly. Poškodené diely, lepkavé usadeniny alebo nahromadené triesky spôsobujú, že dolný ochranný kryt funguje s oneskorením.
• Dolný ochranný kryt otvárajte manuálne iba pri špeciálnych rezoch, ako sú „ponorné a uhlové rezy“. Otvorte dolný ochranný kryt pomocou t'ahacej páky a uvol'nite ho, akonáhle sa pilový list ponorí do obrobku. Pri všetkých iných činnostiach počas pílenia musí automaticky pracovať dolný ochranný kryt.
• Neumiestňujte pílu na pracovný stôl alebo na podlahu bez toho, aby dolný ochranný kryt nezakrýval pílový list. Nechránený pílový list, ktorý dobieha, pohybuje pílou v opačnom smere ako je smer rezu a reže všetko, čo mu stojí v ceste. Dávajte pritom pozor na dobu dobehu pílového listu.

Funkcia klinu na štiepanie dreva

• Používajte vhodný pílový list pre klin na štiepanie dreva. Aby klin na štiepanie dreva fungoval, základňa pílového kotúča musí byť tenšia ako klin na štiepanie dreva a šírka zubov musí byť väčšia ako hrúbka klinu na štiepanie dreva.
• Nastavte klin na štiepanie dreva tak, ako je to popísané v tomto návode na používanie. Nesprávne vzdialenosti, poloha a nastavenie môžu spôsobit', že klin na štiepanie dreva nezabráni spätnému nárazu.
• Vždy používajte klin na štiepanie dreva, s výnimkou „ponorných rezov“. Po ponornom reze namontujte spät’ klin na štiepanie dreva. Klin na štiepanie dreva ruší pri ponorných rezoch a môže vyvolat’ spätný náraz. Tento odsek sa vzťahuje len na ručné kotúčové píly bez sklopného klinu MAFELL.
• Aby mohol klin na štiepanie dreva fungovať, musí sa nachádzat' v štrbine píly. Pri krátkych rezoch je klin na štiepanie dreva neúčinný pri predchádzaní spätnému nárazu.
• Nepracujte s pílou so zahnutým klinom na štiepanie dreva. Aj nepatrná porucha môže spomalit' zatváranie ochranného krytu.

Pokyny k údržbe a servisu:

• Pravidelné čistenie stroja, hlavne nastavovacích zariadení a rozvodov, predstavuje dôležitý bezpečnostný faktor.
• Môžu sa používať iba originálne náhradné diely a diely príslušenstva firmy MAFELL. V opačnom prípade nevzniká nárok na záruku a neexistuje zodpovednosť výrobcu.
• Nebezpečenstvo zranenia pri výmene pílového kotúča! Pri výmene pílového kotúča hrozí nebezpečenstvo poranenia dotykom ostrých zubov pílového kotúča. Noste ochranné rukavice. Pri výmene pílového kotúča musíte postupovať opatrne.

4 Zmena výbavy / nastavenie

4.1 Siet'ová prípojka

Pri všetkých činnostiach, pri których vzniká značné množstvo prachu, pripojte stroj k vhodnému externému saciemu zariadeniu. Rýchlost' vzduchu musí byť minimálne 20 m/s.

Vnútorný priemer sacieho nátrubku 1 (obr. 1) je 35 mm.

Pokial' chcete dosiahnut' kvalitný rez, musíte použit' ostrý nástroj a vybrat' si niektorý nástroj z nižšie uvedeného zoznamu podľa materiálu a použitia:

Rezanie mäkkého a tvrdého dreva špeciálne pozdíž vlákna:

Rezanie mäkkého a tvrdého dreva špeciálne naprieč vláknom:

Rezanie mäkkého a tvrdého dreva špeciálne naprieč vláknom „jemné rezy“:

Rezanie drevovláknitých izolačných materiálov:

Pri všetkých údržbárskych činnostiach musíte vytiahnuť siet'ovú zástrčku.

Nebezpečenstvo zranenia tiež pri zastavenom kotúči pily. Noste ochranné rukavice!

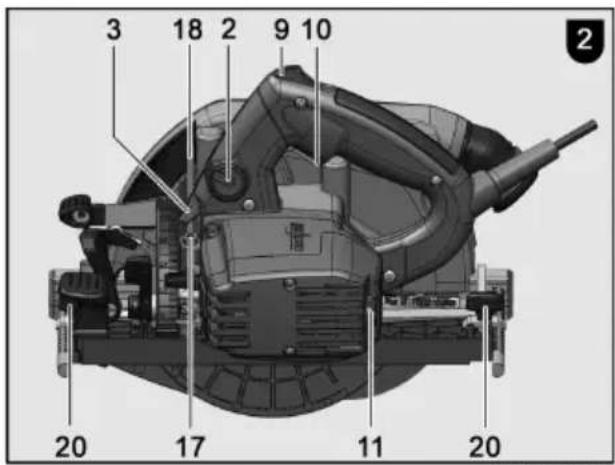

• Stlačte tlačidlo 2 (obr. 2) a potiahnite zaistovaciu páčku 3 (obr. 2) smerom hore. Hriadel' pily je potom zaistený a radiaca páka zablokovaná.

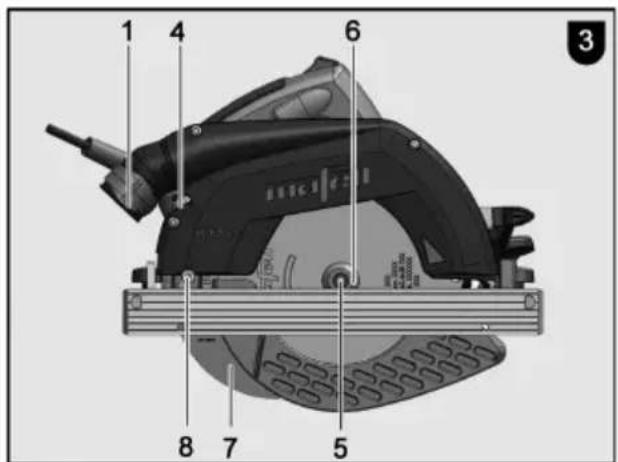

• Pomocou šesthranného skrutkovača 4 (držiak obr. 3) uvoľnite skrutku príruby 5 (obr. 3) proti smeru hodinových ručičiek. Potom odstráňte skrutku a prednú upevňovaciu prírubu 6 (obr. 3).
• Teraz môžete po otvorení pohyblivého ochranného krytu odstránit' pílový kotúč.
• Upínacie príruby musia byť bez pril'navých dielov.
• Pri vkladaní pílového listu dávajte pozor na smer otáčania.
• Potom nasad'te upevňovaciu prírubu, skrutku príruby a riadne ju utiahnite otáčaním v smere hodinových ručičiek.

4.5 Klin na štiepanie dreva

Nebezpečenstvo

Pri všetkých údržbárskych činnostiach musíte vytiahnuť siet'ovú zástrčku.

Klin na štiepanie dreva 7 (obr. 3) zabraňuje zaseknutiu kotúča píly pri pozdížnom rezaní. Správna vzdialenost' ku kotúču píly je zobrazená na (obr. 4).

• Na prestavenie musíte uvol'nit' skrutku 8 (obr. 3) pomocou dodaného imbusového skrutkovača 4 (obr. 3).
• Nastavte klin na štiepanie dreva posúvaním v jeho pozdížnej drážke a potom skrutku opät' riadne utiahnite.

4.6 Uloženie spojovacieho kábla

Nebezpečenstvo

Pri práci dávajte pozor na uloženie spojovacieho kábla. Spojovací kábel môže narušit bezpečnostné funkcie a pracovné funkcie a môže sa dostat do kontaktu s nástrojom.

Zablokovanie je znázornené ako priklad na obr. 6.

5.1 Spustenie do prevádzky

Tento návod na používanie musí byť k dispozícii všetkým osobám povereným obsluhou stroja, pričom treba venovať zvláštnu pozornost kapitole „Bezpečnostné pokyny“.

5.2 Zapnutie a vypnutie

- Zapnutie: Zatlačte zablokovanie zapnutia 9 (obr. 2) smerom dopredu, aby sa odblokovalo. Potom stlačte pri stlačenom zablokovani zapnutia spínaciu páku 10 (obr. 2).

Kedže ide o spínač bez aretácie, stroj bude bežat' len dovtedy, kým bude toto spínacie tlačidlo stlačené.

Integrovaná elektronika zaistuje pri zapnutí plynulé zrýchlenie a upravuje pri zaťažení otáčky na fixne nastavenú hodnotu.

Okrem toho reguluje táto elektronika spätne motor v prípade preťaženia, to znamená, že sa pílový list zastaví.

Potom vypnite stroj. Potom opät' zapnite stroj a píl'te d'alej so zníženou rýchlost'ou posunu vpred.

Pomocou nastavovacieho kolieska 11 (obr. 2) môžete nastavit' otáčky pilového listu medzi 2700 a 5200 ot./min-1.

Stupeň Počet otáčok min	-1
1 2700
2 3200
3	3700
4	4200
5 4700
6 5200

Skupiny materiálov

- PVC, Plexi, PA

- Stupeň: 1 - 6

- Tvrdé drevo, mäkké drevo, preglejka

- Stupeň: 4 - 6

- Vypnutie: Pre vypnutie musíte uvoľnit’ spínaciu páčku 10 (obr. 2). Prostredníctvom integrovanej automatickej brzdy sa obmedzí dobu vysunutia pílového listu na cca 1- 2 s. Zablokovanie zapnutia sa opäť automaticky aktivuje a zabezpečuje ručnú kotúčovú pílu proti neúmyselnému zapnutiu.

5.3 Svetlo

Pozor

Nepozerajte sa do horiacej lampy!

Elektrický nástroj je vybavený svetelným modulom 21 (obr. strana 5).

V pohotovostnom režime rozsvieti svetelný modul automaticky svetlo pri pohybe stroja alebo ho počas dlhšieho prestoja opät vypne.

5.4 Nastavenie híbky rezu

Híbka rezu sa dá nastavit' postupne v rozsahu medzi 0 a 66 mm.

Pritom sa postupuje nasledovne:

• Uvol'nite upevňovaciu páku 12 (obr. 1).
- Pomocou ponornej páky 13 (obr. 1) môžete postupne meniť híbku rezu.
- Nastavenú híbku si môžete odčítať na stupnici 14 (obr. 1). Ako indikátor pritom slúži skosená hrana ponornej páky.
- Utiahnite opät' upevňovaciu páku 12 (obr. 1).

Híbku rezu nastavte vždy o cca 2 až 5 mm väčšiu ako je hrúbka rezaného materiálu.

5.5 Nastavenie pre šikmé rezy

Agregát píly sa dá nastavit' na l'ubovolný uhol pre šikmé rezy od 0 do 45°.

• Pokial' chcete stroj naklonit', uved'te ho do východiskovej polohy a podoprite ho tak, aby sa dal agregát píly otočit'.
  • Uvol'nite páku 15 (obr. 1).
• Nastavte uhol podľa stupnice na otočnom segmente.
• Potom riadne utiahnite páku 15 (obr. 1).

5.6 Ponorné rezy

Nebezpečenstvo

Riziko spätného nárazu pri ponorných rezoch! Pred ponorením umiestnite stroj zadnou hranou základnej dosky k dorazu, ktorý je pripevnený k obrobku. Pri ponorení držte stroj pevne za rukovát a posuňte ho mierne dopredu!

• Uvol'nite upevňovaciu páku 12 (obr. 1) a pomocou ponornej páky 13 (obr. 1) nastavte stroj do hornej polohy.

• Pomocou predradenej t'ažnej páky 16 (obr. 1) úplne otvorte pohyblivý ochranný kryt, aby sa dal stroj položit' na obrábaný obrobok. Pílový kotúč sa potom nachádza vol'ne nad materiálom a môže byt' zarovnaný so značkou.

• Zapnite stroj a zatlačte piestovú páku 13 (obr. 1) smerom dole. Pílový kotúč sa tak vertikálne ponorí do obrobku. Híbka ponorenia sa dá odčítat' na stupnici 14 (obr. 1). Klin na štiepanie dreva sa počas procesu ponorenia vychýli smerom nahor. Hned', ako sa uvoľní štrbina za kotúčom píly, ked' sa stroj pohybuje dopredu, sa klin na štiepanie dreva vráti do svojej normálnej polohy.

V prípade opakovaných ponorných rezov s rovnakou híbkou sa dá vopred nastavit' híbka ponoru.

Pritom postupujte nasledujúcim spôsobom:

• Nastavte stroj na požadovanú híbku rezu.
• Otvorte upevňovaciu skrutku 17 (obr. 2) a nastavte dorazovú tyč 18 (obr. 2) smerom dole až na doraz.
• Opät' riadne utiahnite upevňovaciu skrutku. Po dokončení ponorných činností nastavte dorazovú tyč do hornej polohy.

5.7 Pílenie podl'a nárysu

Pohyblivé rysovacie ukazovadlo 19 (obr. 1) sa tiež automaticky prispôsobuje šikmým rezom. Táto narysovaná hrana zodpovedá vnútornej strane pílového kotúča. Pri šikmých rezoch je možné označenie vidiet' cez otvor na l'avej strane horného ochranného krytu (šípka, obr. 1).

• Uchopte stroj za rukoväte a položte ho na obrobok prednou časťou základnej dosky.
• Zapnite ručnú kruhovú pílu (pozri kapitolu 5.2) a rovnomerne tlačte stroj v smere rezu.
• Po skončení rezania vypnite pílu uvoľnením spínacieho tlačidla 10 (obr. 2).

5.8 Pílenie s paralelnou zarážkou

Paralelná zarážka sa používa na pílenie rovnobežne s existujúcou hranou. Doraz môže byť namontovaný na stroji vpravo alebo vl’avo. Oblast’ rezu na pravej strane je 33 - 130 mm (ukazovatel’ čítania "X" obr. 1) a na l’avej strane 163 - 300 mm (hrana čítania na hrane ukazovatel’a "Y" obr. 1). V rozsahu 163 – 220 mm je potrebné stroj zdvihnút’ o cca 10 mm smerom hore, aby sa dal doraz zasunút’ pod teleso motora.

- Šírku rezu môžete nastavit' po uvoľnení krídlových skrutiek 20 (obr. 2) príslušným posunom dorazu a následným riadnym dotiahnutím krídlových skrutiek.

Okrem toho sa dá paralelná zarážka použit' jednoduchým otočením (vodiaca plocha pre hranu obrobku smeruje nahor) aj ako dvojitá podpera pre lepšie vedenie ručnej kotúčovej píly. Potom sa dá viest' stroj pozdíž vedenia pripevneného k obrobku.

Zarážka uchopenia sa používa na pílenie rovnobežne s už existujúcou hranou. Doraz môže byť namontovaný na stroji vpravo alebo vl’avo. Plocha rezu je pritom cca 12- 40 mm na pravej strane a cca 30–210 mm na l’avej strane.

- Šírku rezu môžete nastavit' po uvoľnení krídlových skrutiek 20 (obr. 2) príslušným posunom dorazu a následným riadnym dotiahnutím krídlových skrutiek.

6 Údržba a opravy

Nebezpečenstvo

Pri všetkých údržbárskych činnostiach musíte vytiahnuť siet'ovú zástrčku.

Stroje MAFELL sú skonštruované tak, aby boli nenáročné na údržbu.

Použité gul'kové ložiská sú namazané na celú dobu životnosti. Po dlhšej prevádzkovej dobe odporúčame odovzdat' stroj na kontrolu autorizovanej servisnej dielni firmy MAFELL.

Na všetky mazacie miesta používajte iba náš špeciálny tuk, objednávka č.049040 (1 kg plechovka).

6.1 Uskladnenie

Pokial' sa stroj dlhšiu dobu nepoužíval, musíte ho starostlivo vyčistit'. Nastriekajte lesklé kovové diely antikoróznym prostriedkom.

7 Optická signalizácia prevádzkového stavu

Farba kolieska na nastavenia počtu otáčok zobrazuje prevádzkový stav stroja.

Pokial' nie je stroj výkonovo preťažený, svieti koliesko na nastavenie počtu otáčok počas prevádzky nepretržite zelenou farbou.

Pokial' svieti koliesko na nastavenie červenou farbou, existuje porucha (pozri k tomu kapitolu Odstraňovanie porúch).

8 Odstraňovanie porúch

Nebezpečenstvo

Zist'ovanie príčin vzniknutých porúch a ich odstraňovanie si vždy vyžaduje zvýšenú pozornosť a opatrnost'. Predtým vytiahnite siet'ovú zástrčku!

V nasledujúcej časti sú uvedené najčastejšie poruchy a ich odstránenie. Pri d'alších poruchách sa obrátte na svojho predajcu alebo priamo na zákaznícky servis spoločnosti MAFELL.

Porucha	Príčina	Odstránenie
Stroj sa nedá zapnút' a koliesko na nastavenie počtu otáčok svieti červenou farbou	Vypnutie pri nadmernej teplote	Nechajte stroj vychladnút'
	Vypnutie pri nadmernom napátí	Nechajte skontrolovať napájanie napätím elektrikárom
	Vypnutie pri príliš nízkom napátí
Stroj sa nedá zapnút a koliesko na nastavenie počtu otáčok nesvieti	Nie je k dispozícii sieťové napätie	Nechajte skontrolovať napájanie napátím elektrikárom
	Defektná sieťová poistka Nechajte	vymenit’ poistku elektrikárovi
Stroj sa nedá zapnút a koliesko na nastavenie počtu otáčok svieti zelenou farbou	Opotrebené uhlíkové kefky	Prevezte stroj do dielne zákazníckeho servisu spoločnosti MAFELL
Stroj zostane počas rezania stát a koliesko na nastavenie počtu otáčok svieti červenou farbou	Vypnutie pri preťažení	Znížit’ rýchlost’ posunu vpred
	Vypnutie pri nadmernom napátí	Nechajte skontrolovať napájanie napátím elektrikárom
	Vypnutie pri príliš nízkom napátí
Stroj zostane počas rezania stát a koliesko na nastavenie počtu otáčok nesvieti	Výpadok siete	Sieťové predradené poistky nechajte skontrolovať elektrikárom
Pílový list sa zasekáva pri posune stroja vpred	Príliš veľký posun vpred	Znížit’ rýchlost’ posunu vpred
	Tupý pílový list	Okamžite uvoľniť spínač. Odstránit’ stroj z obrobku a vymenit’ pílový list
	Pnutie v obrobku	Zvýšená opatrnosť pri pílení, zvyšuje sa riziko spätného nárazu.
	Nesprávne vedenie stroja (napr. pri hands-free navádzaní)	Použit’ paralelnú zarážku
	Nerovný povrch obrobku	Vyrovnať plochu
Pílový list vibruje v obrobku	Pílový list nie je správne nastavený	Dotiahnuť pílový list
	Obrobok nie je upevnený	Upevnit’ obrobok svorkami
Pílový list sa zastavil - motor sa otáča d'alej	Pílový list nie je správne upevnený	Dotiahnuť pílový list
Vypálené značky na rozhraniach	Nevhodný alebo tupý pílový list pre pracovný krok	Vymenit’ pílový list
Zapchaté vyhadzovanie triesok	Drevo príliš vlhké	Vyčistiť vyhadzovanie triesok Používajte suché drevo
	Dihotrvajúce rezanie bez odsávania	Pripojiť stroj k externému odsávaniu, napr. malému odstraňovaču prachu
Dolný pohyblivý ochranný kryt sa nezatvára alebo sa zatvára len pomaly	Triesky a kúsky dreva v dolnom pohyblivom ochrannom kryte	Odstráňte triesky a kúsky dreva

9 Zvláštne príslušenstvo

10 Explozívny výkres a zoznam náhradných dielov

Príslušné informácie o náhradných dieloch nájdete na našej webovej stránke: www.mafell.com

GARANTIEGegen Vorlage der Garantieunterlage (Original-Kaufbeleg) werden innerhalb der jeweils gültigen Gewährleistungsregelungen kostenlos alle Reparaturen ausgeführt, die nach unseren Feststellungen wegen Material-, Bearbeitungs- und Montagefehlern erforderlich sind. Verbrauchs- und Verschleißteile sind hiervon ausgeschlossen. Hierzu muss die Maschine bzw. das Gerät frachtfrei an das Werk oder an eine MAFELL-Kundendienststelle geschickt werden. Vermeiden Sie, die Reparatur selbst zu versuchen, da dadurch der Garantieanspruch erlischt. Für Schäden, die durch unsachgemäße Behandlung oder durch normalen Verschleiß entstanden sind, wird keine Haftung übernommen.

WARRANTYUpon presentation of the warranty document (original invoice), we will carry out all repairs free of charge in accordance with the applicable warranty provisions, processing and mounting faults free of charge on presentation of this properly filled-in Guarantee Certificate and your original receipt. This is not valid for consumables and wearing parts. For this purpose, the machine or the appliance is to be forwarded freight paid to our plant or to an authorized MAFELL repair service. Refrain from trying to carry out the repairs yourself as otherwise your warranty claim will become extinct. We do not accept any liability for any damage resulting from improper handling or normal wear.

GARANTIESur présentation de cette carte de garantie, duement remplie par votre fournisseur et accompagnée de l'original de la pièce justifiant l'achat, nous effectuerons gratuitement toutes les réparations faisant l'objet d'un recours en garantie pendant la période indiquée, de la construction ou de la fabrication, à l'exclusion des pièces de consommation et d'usure. La machine ou l'appareil doit être pour cela expédié franco de port à notre usine ou à un atelier de service après-vente MAFELL. Évitez de procéder vous-mêmes à toute réparation, ceci périmant tout recours en garantie par la suite. Nous déclinons toute responsabilité en cas de dommages découlant d'une manipulation non conforme ou d'une usure normale.

GARANZIADietro presentazione del presente certificato di garanzia, regolarmente compilato, insieme alla ricevuta originale, vengono eseguite gratuitamente tutte le riparazioni necessarie riscontrate dai nostri accertamenti, entro il periodo di garanzia vigente, dovuti a difetti di materiale, di lavorazione o di montaggio. Da ciò sono esclusi pezzi di consumo e pezzi soggetti ad usura. A questo scopo la macchina ovvero l'apparecchio (elettrico) va spedito franco di porto allo stabilimento oppur e a d un punto di assistenza clienti della MAFELL. Evitate di tentare Voi stessi di effettuare la riparazione, altrimenti il diritto di garanzia viene revocato. Non ci assumiamo alcuna responsabilità per danni derivanti da trattamento non conforme o da normale usura.

GARANTIETegen vertoon van dit reglementair ingevuld garantie-bewijs, samen met het originele koopbewijs worden binnen de telkens geldige garantieregelingen gratis alle reparaties uitgevoerd, die volgens onzeconstateringen op grond van materiaal-, bewerkings- en montagefouten vereist zijn. Verbruik- en slijtagedelen zijn hiervan uitgesloten. Hiervoor moet de machine resp. het apparaat vrachtvrij naar de fabriek of naar een MAFELL-klantenservice worden gestuurd. Vermijdt u het de reparatie zelf uit te voeren, omdat daardoor de garantieclaim vervalt. Voor schade die door ondeskundige behandeling of door normale slijtage is ontstaan, wordt geen aansprakelijkheid aanvaardt.

GARANTÍAPresentando este documento de garantía (recibo original de compra), todas las reparaciones necesarias por defectos de material, errores de mecanizado o faltas de montaje en el marco de las reglamentaciones de la garantía concedida por parte del fabricante se efectuarán libre de gastos. Se excluyen sin embargo piezas fungibles o de desgaste. Para ello, entregue a porte pagado la máquina o el equipo a las fábricas del fabricante o a uno de los puntos de asistencia técnica de MAFELL. No realice nunca las tareas de reparación a cuenta propia. De lo contrario, caducará el derecho a garantía. No se asumirá responsabilidad alguna por los daños que se desprendan del uso inapropiado ni por el desgaste en el uso diario.

TAKUUTätä takuukuittia (alkuperäinen ostokuitti) vastaan suoritetaan voimassa olevan takuuajan sisällä maksutta kaikki korjaukset, jotka olemme todenneet tarpeellisiksi materiaali-, valmistus- ja asennusvirheistä johtuen. Käyttö- ja kuluvat osat ei kuulu takuupiriin. Korjausta varten kone tai laite on lähetettävä asianmukaisesti postitettuna joko tehtaalle tai johonkin MAFELL-asiakaspalveluun. Älä yritä korjata konetta itse, koska siinä tapauksessa takuu sammuu. Takuu ei vastaa vahingoista, jotka johtuvat asiaankuulumattomasta käytöstä tai normaalista kulumisesta.

GARANTIMot uppvisande av kvitto utförs kostnadsfritt, under giltiga garantiåtaganden, alla reparationer som efter fastställande från vår sida kan härledas till material-, bearbetnings- eller monteringsfel. Förbruknings- och förslitningsdelar undantagna. Maskinen eller verktyget måste skickas fraktfritt till fabrik eller till MAFELLkundservice. Undvik att själv försöka utföra reparationen då detta leder till att garantianspråk förfaller. För skador som uppkommer på grund av felaktig behandling eller normalt slitage övertas inget ansvar.

GARANTIMod fremlæggelse af garantibeviset (original kvittering) ydes der gratis reparation af materiale-, fremstillings- og monteringsfejl, i henhold til de gældende garantibetingelser. Forbrugs- og sliddele udelukkes fra denne garanti. Hertil sendes maskinen/apparatet fragtfit til producenten eller et Mafell-kundeserviceværksted. Hvis kunden selv forsøger at reparere maskinen, bortfalder garantien. Der overtages intet ansvar for beskadigelser, der opstår pga. uhensigtsmæssig brug eller normal slitage.

ГарантияПри предъявлении документации на гарантию (оригинальная квитанция) в соответствии с правилами о предоставлении гарантии мы бесплатно произведем все необходимые ремонты, которые по нашему определению необходимы в связи с дефектом материала, обработки и сборки. Это не относится к расходным материалам и изнашиваемым деталям. Для этого машина или устройство должно быть франко-фрахт отправлено на завод или мастерскую обслуживания клиентов фирмы MAFELL. Избегайте попыток самостоятельного ремонта, поскольку в этом случае гарантия аннулируется. Мы не несем ответственности на вред, причиненный в результате неправильного обращения или естественного износа.

GWARANCJAPo przedstawieniu gwarancji (oryginału dowodu zakupu) wykonane zostaną w ramach terminu gwarancji wszelkiego rodzaju naprawy, które według naszej oceny są konieczne z powodu błędów materialowych oraz błędów przy obróbce i montażu.Nie dotyczy to części zamienne i zużywalne. Prosimy o przesłanie maszyny wzgl. urządzenia na nasz koszt do zakładu lub serwisu MAFELL. Unikać dokonywania samodzielnych napraw, gdyż powoduje to utratę roszczeń gwarancyjnych. Nie przejmujemy odpowiedzialności za szkody powstałe w wyniku niefachowej obsługi lub normalnego zużycia.

ZÁRUKAPo předložení záručních podkladů (originální doklad o koupi) budou provedeny v rámci aktuálně platných pravidel pro poskytování záruky provedeny všechny opravy, které jsou podle našich zjištění požadovány z hlediska vad materiálu, zpracování a montáže. Díly podléhající používání a opotrebení jsou z tohoto vyjmuty. Navíc k tomu musí být stroj, případně přístroj zaslán vyplaceně do závodu nebo zákaznického servisu MAFELL. Nezkoušejte stroj opravovat sami, protože tím zaniká nárok na záruku. Záruky se nevztahuji na škody vzniklé neodbornou manipulací nebo na ty, které vznikly v důsledku normálního opotřebování.

GARANCIJAOb priložitvi garancijske dokumentacije (originalni nakupni račun) bodo v okviru veljavnih garancijskih pogojev brezplačno opravljena vsa popravila, ki so po naši oceni potrebna zaradi napak v materialu, obdelavi in montaži. Porabni in obrabni deli so izvzeti iz tega določila. V ta namen morate stroj oz. napravo prosto voznine poslati v tovarno ali v pooblaščeno MAFELL servisno delavnico. Popravil ne skušajte opravljati samostojno, saj s tem ugasne pravica do garancije. Za škodo, ki nastane zaradi nestrokovnega ravnanja ali zaradi normalne obrabe, ne prevzemamo odgovornosti.

ZÁRUKAPo predložení záručného listu (originálneho dokladu o kúpe) budú všetky opravy, které určíme ako nevyhnutné z dôvodu chýb materiálu, spracovania a montáže, vykonané bezplatne v rámci platných záručných predpisov. Spotrebné diely a diely podliehajúce opotrebeniu sú z toho vylúčené. K tomu sa musí zaslať stroj alebo prístroj bez dopravného do podniku alebo zákazníckeho servisu MAFELL. Vyhnite sa pokusom o samostatnú opravu, pretože tým stratíte nárok na záruku. Za škody spôsobené neodbornou manipuláciou alebo bežným opotrebovaním nepreberáme žiadnu zodpovednosť.
