KÄYTTÖOHJE KSS 60 cc Mafell

Käsisirkkeli / Katkaisusahajärjestelmä Käännös alkuperäiskäyttöohjeesta

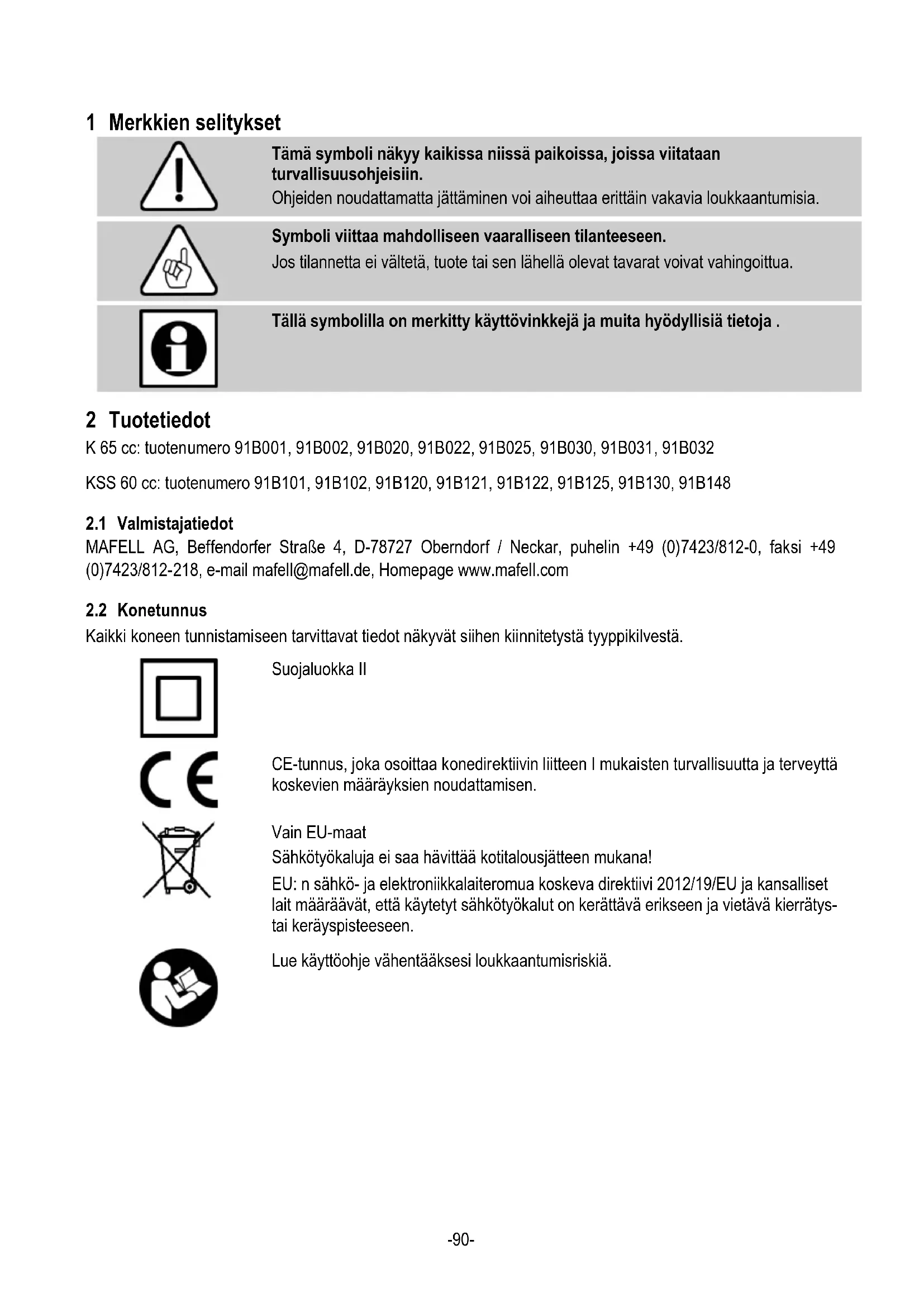

Tämä symboli näkyy kaikissa niissä paikoissa, joissa viitataan turvallisuusohjeisiin. Ohjeiden noudattamatta jättäminen voi aiheuttaa erittäin vakavia loukkaantumisia.

Symboli viittaa mahdolliseen vaaralliseen tilanteeseen. Jos tilannetta ei vältetä, tuote tai sen lähellä olevat tavarat voivat vahingoittua.

Tällä symbolilla on merkitty käyttövinkkejä ja muita hyödyllisiä tietoja . 2 Tuotetiedot K 65 cc: tuotenumero 91B001, 91B002, 91B020, 91B022, 91B025, 91B030, 91B031, 91B032 KSS 60 cc: tuotenumero 91B101, 91B102, 91B120, 91B121, 91B122, 91B125, 91B130, 91B148

2.1 Valmistajatiedot

Kaikki koneen tunnistamiseen tarvittavat tiedot näkyvät siihen kiinnitetystä tyyppikilvestä.

CE-tunnus, joka osoittaa konedirektiivin liitteen I mukaisten turvallisuutta ja terveyttä koskevien määräyksien noudattamisen.

Vain EU-maat Sähkötyökaluja ei saa hävittää kotitalousjätteen mukana! EU: n sähkö- ja elektroniikkalaiteromua koskeva direktiivi 2012/19/EU ja kansalliset lait määräävät, että käytetyt sähkötyökalut on kerättävä erikseen ja vietävä kierrätys- tai keräyspisteeseen.

Lue käyttöohje vähentääksesi loukkaantumisriskiä.-91-

K 65 cc Käyttöjännite

230 V AC 240 V AC 110 V AC 120 V AC Verkkotaajuus

50 Hz 60 Hz 50 Hz 60 Hz Ottoteho jatkuvassa käytössä

Virrankulutus jatkuvassa käytössä

8,0 A 8,0 A 14,0 A 14,0 A Kierrosluku joutokäynnissä

67 / 62 / 53 mm Sahakoneisto, käännettävä

0° – 45° Sahanterän läpimitta maks./min.

185 /172 mm Sahanterän peruspaksuus

1,4 mm Työkalun sahausleveys

2,4 mm Sahanterän kiinnitysaukko

20 mm Imuliitännän läpimitta

35 mm Paino ilman verkkojohtoa ja rinnakkaisvastetta 4,5 kg Mitat (L x P x K)

KSS 60 cc Käyttöjännite

230 V AC 240 V AC 110 V AC 120 V AC Verkkotaajuus

50 Hz 60 Hz 50 Hz 60 Hz Ottoteho jatkuvassa käytössä

Virrankulutus jatkuvassa käytössä

8,0 A 8,0 A 14,0 A 14,0 A Kierrosluku joutokäynnissä

67 / 62 / 53 mm Sahakoneisto, käännettävä

0° – 45° Sahanterän läpimitta maks./min.

185 /172 mm Suurin sahanterän peruspaksuus

1,4 mm Työkalun sahausleveys

2,4 mm Sahanterän kiinnitysaukko

20 mm Imuliitännän läpimitta

35 mm Paino ilman verkkojohtoa ja rinnakkaisvastetta 5,9 kg Mitat (L x P x K)

Annetut meluemissiot on mitattu normin EN 62841-1 ja EN 62841-2-5 mukaisesti ja niitä voi käyttää vertailemiseen ja muun sähkötyökalun välillä sekä kuormituksen alustavaan arviointiin.

Vaara Meluemissiot voivat poiketa annetuista arvoista sähkötyökalun todellisessa käytössä, riippuen siitä lajista ja tavasta jolla sähkötyökalua käytetään, erityisesti siitä, minkälaista työkappaletta työstetään. Käytä siksi aina kuulosuojaimia, myös silloin kun sähkötyökalu käy ilman kuormitusta!-92-

2.4.1 Melupäästötiedot

Standardien EN 62841-1 ja EN 62841-2-5 mukaan määritellyt meluarvot ovat: Äänenpainetaso L

= 3 dB (A) Äänimittaukset on tehty vakiovarustukseen kuuluvalla sahanterällä.

2.4.2 Tärinää koskevat tiedot

Tyypillinen käsiin ja käsivarsiin kohdistuva tärinä määriteltynä normin EN 62841 mukaisesti on alle 2,5 m/s

Käsisirkkeli K 65 cc, täydellinen mukana: 1 kovapala-sirkkeliterä Ø 185 mm, 24 hammasta 1 rakokiila (paksuus 1,5 mm) 1 käyttötyökalu koneen pidikkeessä 1 käyttöohje 1 vihko "Turvallisuusohjeet" 1 kuljetuslaatikko, vain tuotenumeroissa 91B002, 91B030, 91B031, 91B032 1 rinnakkaisvaste Katkaisusahajärjestelmä KSS 60 cc, täydellinen mukana: 1 kovapala-sirkkeliterä Ø 185 mm, 32 hammasta 1 rakokiila (paksuus 1,5 mm) 1 käyttötyökalu koneen pidikkeessä 1 käyttöohje 1 vihko "Turvallisuusohjeet" 1 kuljetuslaatikko, vain tuotenumeroissa 91B102, 91B130, 91B148 1 rinnakkaisvaste

Vaara Nämä laitteet ovat tarpeellisia koneen turvallisessa käytössä. Niitä ei saa poistaa eikä niiden toimintaa estää. Tarkasta ennen käyttöä turvalaitteiden toiminta ja mahdolliset vauriot. Älä käytä konetta, jos turvalaitteita puuttuu tai jokin niistä on tehoton. Koneessa ovat seuraavat turvalaitteet: - Ylempi kiinteä suojakupu - Alempi liikkuva suojakupu - Suuri pohjalaatta - Käsikahvat - Halkaisuveitsi - Kytkentälaite ja sähkötoiminen jarru - Imuistukka-93-

2.7 Käyttötarkoituksenmukainen käyttö

K 65 cc / KSS 60 cc soveltuu ainoastaan täyspuun pituus- ja poikittaissuuntaiseen sahaamiseen. Sillä voidaan kuitenkin työstää myös lastulevyn, rimalevyn ja MDF-kuitulevyjen tyyppisiä levyjä. Käytä sallittuja EN 847-1 mukaisia sahanteriä. Myös puukuitueristeiden sahaaminen on mahdollista. Teollisessa jatkuvatoiminnassa käyttö ei ole sallittua. Muu käyttö kuin yllä kuvattu, ei ole sallittua. Valmistaja ei vastaa vahingosta, joka johtuu tällaisesta muusta käytöstä, eikä takuu- tai vastuuvapausvaatimukset ole voimassa tällaisen käytön seurauksena. Koneen käyttötarkoituksen mukaiseen käyttööön kuuluu myös Mafellin antamien käyttö-, huolto- ja kunnossapito-ohjeiden noudattaminen.

Vaara Konetta käytettäessä ei voida täysin välttää koneen käyttötarkoituksesta johtuvia jäännösriskejä, vaikka konetta käytetään määräysten mukaisesti ja turvallisuusmääräyksiä noudattaen. - Sahaterään koskettaminen pohjalaatan alapuolella olevan aukon alueella. - Työkappaleen alta näkyvään sahanterän osaan koskettaminen sahauksen aikana. - Pyöriviin osiin koskettaminen sivulta: sahanterä, kiristyslaippa ja laipparuuvi. - Koneesta tuleva isku sahan juuttuessa kiinni työkappaleeseen. - Sahanterän tai sahanterän osien murtuminen tai irtoaminen. - Kosketus jännitteen alaisiin osiin pistorasian ollessa auki ja pistokkeen ollessa pistorasiassa. - Kuulovauriot pitempään kestävässä työskentelyssä ilman kuulosuojaimia. - Terveydelle vahingollisen puupölyn emissio pitkäaikaisessa käytössä ilman imulaitteita. 3 Turvallisuusohjeet Vaara Noudata aina seuraavia turvallisuusohjeita sekä käyttömaassa voimassa olevia turvallisuusmääräyksiä! Lue myös turvallisuusohjeet tuotteen mukana toimitetusta vihkosta 070500 ”Turvallisuusohjeet” (standardin EN 62841-1 mukaisesti). Yleiset ohjeet: - Lapset ja nuoret eivät saa käyttää tätä konetta. Tästä poikkeuksena ovat asiantuntevan henkilön valvonnassa olevat nuoret. - Älä koskaan työskentele ilman määräysten mukaisia turvalaitteita äläkä muuta koneessa mitään, mikä voisi heikentää turvallisuutta. - Konetta ulkona käytettäessä suosittelemme vikavirtakytkimen asentamista. - Vialliset johdot ja pistokkeet on vaihdettava heti uusiin. Vaihdon saa tehdä vain Mafell tai valtuutettu MAFELL-asiakaspalveluverstas, turvallisuuteen liittyvien vaarannuksien välttämiseksi. - Varo, että johto ei taitu. Varsinkaan koneen kuljetuksen ja varastoinnin aikana johtoa ei saa kiertää koneen ympärille. Älä käytä: - viallisia tai alkuperäisen muotonsa menettäneitä sahanteriä. - runsasseosteisesta pikateräksestä (HSS) valmistettuja sahanteriä. - tylsiä sahanteriä niiden moottorille aiheuttaman suuren kuormituksen vuoksi. - sahanteriä, joiden runko on paksumpi tai sahausleveys (sahanterän haritus) on pienempi kuin halkaisuveitsen paksuus. - Sahanteriä, joiden sahanterän kierrosluku ei sovi tyhjäkäyntiin. Henkilökohtaisten turvavarusteiden käyttö: - Käytä aina käytön aikana kuulosuojaimia. - Käytä aina käytön aikana pölynsuojamaskia. - Käytä aina kaikissa töissä suojalaseja.-94- Käyttöä koskevat ohjeet: Sahausmenetelmä

Vaara - Vaara: Älä laita käsiäsi sahausalueelle tai sahanterään. Pidä toisella kädelläsi lisäkahvasta tai moottorin kotelosta. Kun molemmat kädet pitävät sahaa, ne eivät voi vahingoittua sahanterästä. - Älä vie kättäsi työkappaleen alapuolelle. Suojakupu ei voi suojata sinua sahanterältä työkappaleen alapuolella. - Säädä sahaussyvyys työkappaleen paksuuden mukaan. Työkappaleen alapuolella tulee olla näkyvissä vähemmän kuin yksi täysi sahampaan korkeus. - Älä missään tapauksessa pidä sahattavaa kappaletta kädessä tai jalan yläpuolella. Kiinnitä työkappale tukevaan pidikkeeseen. On tärkeää kiinnittää työkappale kunnolla tukevasti, kehokosketuksen, sahanterän kiinnijuuttumisen tai hallinnan menettämisen vaara minimoituu. - Pidä laitteesta kiinni eristetyiltä kahvapinnoilta, kun teet töitä, joissa käytettävä työkalu voi osua piilossa oleviin sähköjohtoihin tai omaan virransyöttöjohtoon. Kosketus jännitteelliseen johtoon asettaa myös sähkötyökalun metalliosat jännitteellisiksi ja aiheuttaa siten sähköiskun. - Käytä pitkittäissahauksissa aina vastetta tai suoraa reunaohjainta. Tämä parantaa sahaustarkkuutta ja pienentää sahanterän kiinnijuuttumisen mahdollisuutta. - Käytä aina oikean kokoisia sahanteriä ja oikeanlaista kiinnitysreikää (esim. neljäkäs tai pyöreä). Sahanterät, jotka eivät sovellu sahan kiinnitysosiin, käyvät epäkeskeisesti ja johtavat sahan hallinnan menettämiseen. - Älä koskaan käytä viallisia tai vääränlaisia sahanterän kiinnityslaippoja tai ruuveja. Sahanterän kiinnityslaipat ja ruuvit on suunniteltu erityisesti sahaasi varten, optimaalisen tehon ja käyttöturvallisuuden saavuttamiseksi. Takaisku – aiheuttajat ja vastaavat turvaohjeet - Takaisku on sahan äkillinen potkaisureaktio johtuen sahanterän osumisestä esteeseen, juuttumisesta kiinni tai asennoitumisesta väärin, mikä johtaa siihen, että saha ponnahtaa hallitsettomasti irti työkappaleesta liikkuen kohti käyttäjää. - Kun sahanterä takertuu tai juuttuu kiinni itestään sulkeutuvaan sahausuraan, terän pyöriminen estyy ja moottorivoima lyö sahaa taaksepäin käyttäjän suuntaan. - Jos sahanterää väännetään tai suunnataan väärin sahausurassa, sahanterän takareunan hampaat voivat takertua puun pintaan, jolloin sahanterä nousee ylös sahausurasta ja saha hyppää taaksepäin käyttäjän suuntaan. Takaisku on seuraus sahan vääränlaisesta tai virheellisestä käyttämisestä. Tämä voidaan estää soveltuvilla, kuten seuraavana kuvataan, varotoimenpiteillä. - Pidä sahasta tukevasti kiinni kaksin käsin ja pidä käsivarret sellaisessa asennossa, että pystyt hallitsemaan takaiskun aiheuttamat voimat. Pysyttele aina sahanterän sivulla, älä koskaan kohdista sahanterää itseesi päin. Käsisirkkeli voi takaiskun yhteydessä hypätä taaksepäin, käyttäjä voi kuitenkin soveltuvin varotoimenpitein hallita takaiskuvoimat. - Jos sahanterä juuttuu kiinni tai keskeytät työskentelyn, kytke sähkö pois sahasta ja pidä sahasta rauhallisesti kiinni kunnes sahanterä on pysähtänyt. Älä koskaan yritä irrottaa sahaa työkappaleesta tai vetää sitä taaksepäin niin kauan kuin sahanterä liikkuu, muuten takaisku on mahdollinen. Selvitä sahanterän kiinnijuuttumisen aiheuttaja ja poista se. - Jos haluat käynnistää uudelleen työkappaleessa kiinni olevan sahan, kohdista sahanterä sahausuran keskelle ja varmista, etteivät sahan hampaat ole takertuneet kiinni työkappaleeseen. Jos sahanterä takertuu kiinni, se voi irrota työkappaleesta tai aiheuttaa takaiskun, kun saha käynnistetään uudelleen. - Tue suuret levyt, jotta sahanterän kiinnijuuttumisen aiheuttama takaiskuvaara on mahdollisimman pieni. Suuret levyt voivat taipua omasta painostaan. Levyt pitää tukea molemmilta-95- puoliltaan, sekä sahausuran läheisyydestä että myös levyn reunoilta. - Älä käytä tylsiä tai vaurioituneita sahanteriä. Sahanterät, joissa on tylsät tai väärin kohdistetut hampaat, aiheuttavat liian ahtaassa sahausurassa suurentunutta kitkaa, sahanterän kiinnijuuttumista ja takaiskuja. - Kiristä sahaussyvyyden ja sahauskulman säätimet ennen kuin aloitat sahauksen. Jos asetukset muuttuvat sahaamisen aikana, sahanterä voi juuttua kiinni ja aiheuttaa takaiskun. - Ole erityisen varovainen jo olemassa olevia seiniä tai muita ei tunnistettavissa olevia alueita sahattaessa. Sisäänuppoava sahanterä voi sahattaessa juuttua piilossa oleviin kohteisiin ja aiheuttaa takaiskun. Alemman suojakuvun toiminta - Tarkista aina ennen käyttöä, sulkeutuuko alempi suojakupu kunnolla. Sahaa ei saa käyttää, jos alempi suojakupu ei liiku vapaasti ja sulkeudu välittömästi. Alempaa suojakupua ei saa missään tapauksessa kiinnittää avoimeen asentoon. Jos saha putoaa vahingossa lattialle, alempi suojakupu voi taipua vääränmuotoiseksi. Avaa suojakupu sisäänvetovivulla ja varmista, että se liikkuu vapaasti ja kaikilla sahauskulmilla ja - syvyyksillä eikä kosketa sahanterää tai muita osia. - Tarkista alemman suojakuvun jousien toiminta. Anna huoltaa laite ennen käyttämistä, jos suojakupu ja jousi eivät toimi kunnolla. Vaurioituneet osat, tahmeat kerrostumat tai sahanpurukerääntymät antavat suojakuvun toimia vain hidastetusti. - Avaa alempi suojakupu käsin vain erikoistapauksissa, esim. upotus- ja kulmasahauksissa. Avaa alempi suojakupu sisäänvetovivusta vetämällä ja päästä vipu irti, kun sahanterä uppoaa työkappaleeseen. Kaikissa muissa sahaustöissä alemman suojakuvun tulee toimia automaattisesti. - Älä laske sahaa työpenkille tai maahan, jos alempi suojakupu ei peitä sahanterää. Suojaamaton, jälkikäyvä sahanterä siirtää sahaa vastoin sahaussuuntaa ja sahaa kaikkea tielleosuvaa. Huomioi tällöin sahanterän jälkikäyntiaika. Rakokiilan toiminta - Käytä rakokiilaan sopivaa sahanterää. Jotta rakokiila toimii, sahanterälevyn tulee olla ohuempi rakokiila ja hammasleveyden tulee olla suurempi kuin rakokiilan paksuus. - Säädä rakokiila kuten käyttöohjeessa on kuvattu. Väärät etäisyydet, positiot ja suuntaus voivat olla peruste sille, että rakokiila ei estä tehokkaasti takaiskua. - Käytä rakokiilaa kaikissa töissä paitsi "upotussahauksissa". Aseta rakokiila takaisin paikalleen upotussahauksen jälkeen. Rakokiila häiritsee upotussahauksia ja voi aiheuttaa takaiskun. Tämä kohta koskee käsisirkkeleitä, joissa ei ole MAFELL-flippkiilaa. - Rakokiilan on oltava sahausurassa, jotta se voi toimia. Lyhyissä sahauksissa rakokiila on tehoton takaiskun estämisessä. - Älä käytä sahaa, jos rakokiila on vääntynyt. Jo pieni häiriö voi hidastaa suojakuvun sulkeutumista. Huoltoa ja kunnossapitoa koskevat ohjeet: - Koko koneen ja varsinkin sen säätölaitteiden ja ohjaimien säännöllinen puhdistus on tärkeä turvallisuustekijä. - Ainoastaan alkuperäisten MAFELL-varaosien ja - tarvikkeiden käyttö on sallittua. Muuten valmistajan takuu ja vastuu raukeaa. - Sahanterän vaihtamiseen liittyy loukkaantumisen vaara! Sahanterää vaihdettaessa on sahanterän terävien hampaiden koskettamisesta aiheutuva loukkaantumisvaara. Käytä suojakäsineitä. Toimi varovaisesti sahanterää vaihdettaessa. 4 Varustus / säädöt

Ennen käyttöönottoa on varmistettava, että verkkojännite vastaa koneen tyyppikilvessä ilmoitettua käyttöjännitettä.

4.2 Lastujen poisimurointi

Vaara Terveydelle vaaralliset pölyt tulee imuroida pois M-imurilla. Koneeseen on liitettävä ulkopuolinen imulaite kaikkien sellaisten töiden yhteydessä, joissa syntyy runsaasti-96- pölyä. Ilman virtausnopeuden on oltava vähintään 20 m/s. Imuriliitännän 1 sisäläpimitta (kuva 3) on 35 mm.

4.3 Sahanterän valinta

Hyvä sahauslaatu edellyttää terävää työkalua, joka valitaan materiaalin ja käyttötarkoituksen mukaan seuraavan luettelon avulla: Pehmeän ja kovan puun sahaukseen erityisesti puunsyihin nähden pitkittäissuunnassa: - HM-pyörösahanterä Ø 185 x 2,4 x 20, 16 hammasta Pehmeän ja kovan puun sahaukseen puunsyihin nähden poikittais- ja pitkittäissuunnassa: - HM-pyörösahanterä Ø 185 x 2,4 x 20, 24 hammasta Pehmeän ja kovan puun sahaukseen erityisesti puunsyihin nähden poikittaissuunnassa: - HM-pyörösahanterä Ø 185 x 2,4 x 20, 32 hammasta Pehmeän ja kovan puun sahaukseen erityisesti puunsyihin nähden poikittaissuunnassa "hienosahaus": - HM-pyörösahanterä Ø 185 x 2,4 x 20, 56 hammasta Puukuitueristeiden sahaaminen: - HM-pyörösahanterä Ø 185 x 2,4 x 20 mm, 56 hammasta Muovien (styroksi) sahaaminen - HM-pyörösahanterä Ø 185 x 2,4 x 20 mm, 24 hammasta

4.4 Sahanterän vaihto

Vaara Pistoke on irrotettava pistorasiasta aina huoltotöiden ajaksi. Loukkaantumisvaara on myös sahanterän ollessa pysähdyksissä. Käytä suojakäsineitä!

• Paina painiketta 2 (kuva. 2) ja vedä estovipu 3 (kuva

2) ylös. Sahan akseli ja kytkinvipu ovat nyt lukittuna.

• Löysää kuusiokoloavaimella 4 (pidike kuva 3) vastapäivään kiertämällä laipparuuvia 5 (kuva 3) vastapäivään. Poista sitten ruuvi ja etummainen kiristyslaippa 6 (kuva 3).

• Voit nyt poistaa sahanterän liikkuvan suojakuvun avaamisen jälkeen.

• Varmista, että kiristyslaippaan ei ole tarttunut likaa.

• Tarkista pyörimissuunta, kun kiinnität sahanterää.

• Tämän jälkeen aseta kiristyslaippa ja laipparuuvi paikalleen ja kiristä ne kiertämällä myötäpäivään.

Vaara Pistoke on irrotettava pistorasiasta aina huoltotöiden ajaksi. Halkaisuveitsi 7 (kuva 3) estää sahanterän kiinnijuuttumisen pitkittäisleikkauksessa. Oikea etäisyys sahanterään nähden on esitetty kuvassa (kuva 4).

• Löysää säätämistä varten ruuvia 8 (kuva 3) mukana toimitetulla kahvallisella kuusiokoloavaimella 4 (kuva 3).

• Säädä rakokiilaa työntämällä sitä pitkässä reiässään ja kiristä sitteen ruuvi uudelleen.

4.6 Liitäntäjohdon sijoittaminen

Vaara Huomioi töitä tehdessäsi liitäntäjohdon sijainti. Huonosti sijoitettu liitäntäjohto voi vaarantaa turva- ja työtoiminnot ja joutua kosketuksiin työkalun kanssa. Sijoittaminen on esitetty kuvassa 6 esimerkinomaisesti. Sijoita liitäntäjohto kaapelisuojuksen suunnassa koneesta poispäin. Pidä liitäntäjohto aina mahdollisimman kaukana työkalusta. Käytä asian tukemiseen tarranauhaa imurointikauluksessa. 5 Käyttö

Tämä käyttöohje on annettava tiedoksi kaikille konetta käyttäville henkilöille. Erityistä huomiota on kiinnitettävä kappaleeseen "Turvallisuusohjeet".

5.2 Käynnistäminen ja poiskytkentä

• Päällekytkentä: Vapauta lukitus painamalla käynnistyksenestin 9 (kuva 2) eteenpäin. Paina senjälkeen käynnistykseneston ollessa painettuna kytkinpainiketta 10 (kuva 2).-97- Koska kyseessä on kytkin ilman lukitusta, kone käy vain niin pitkään, kuin tämä kytkinpainike on painettuna. Elektroniikka huolehtii siitä, että koneen nopeus kiihtyy nykäyksettä, ja säätää kierrosluvun asetettuun arvoon konetta kuormitettaessa. Tämän lisäksi ylikuormituselektroniikka säätää moottoria ylikuormitustilanteessa siten, että sahanterä pysähtyy. Kytke tällöin kone pois päältä. Kytke kone uudelleen päälle ja sahaa pienemmällä syöttönopeudella. Asetuspyörällä 11 (kuva 2) voi säätää sahanterän kierroslukua portaattomasti välillä 2700 ... 5200 min

• Kytkeminen pois päältä: Vapauta kytkinpainike 10 (kuva 2) pois päältä kytkemiseksi. Siisäänrakennettu automaattinen jarru rajoittaa sahanterän pysähtymisajan n. 1 - 2 sekuntiin. Turvakytkin aktivoituu automaattisesti ja varmistaa käsisirkkelin siten, ettei sitä voida käynnistää tahattomasti.

Huomio Älä tuijota palavaa valaisinta! Sähkötyökalu on varustettu valomoduulilla 21 (Kuva 5). Valomoduuli saa jatkuvasti virtaa, kun koneen liitäntäjohto on pistetty pistorasiaan, ja on sitten käyttövalmis. Käyttövalmiudessa ollessaan valomoduuli kytkee automaattisesti valon päälle konetta liikuteltaessa ja kytkee valon pois päältä pidemmän liikkumattomuuden jälkeen.

5.4 Sahaussyvyyden säätö

Sahaussyvyyttä voidaan säätää portaattomasti välillä

• Avaa kiristysvipu 12(kuva 1).

• Upotusvivulla 13 (kuva 1) asetat sahaussyvyyden.

• Asetetun syvyyden voi lukea asteikolta 14 (kuva 1). Näyttönä toimii upotusvivun viistottu reuna.

• Kiristä kiristysvipu 12 (kuva 1) uudelleen.

Säädä sahaussyvyys aina n. 2 - 5 mm leikattavan materiaalin vahvuutta suuremmaksi.

5.5 Viistosahauksen säätö

Saha voidaan asettaa mihin tahansa haluttuun viistokulmaan 0 - 45°alueella.

• Vinoon asentoon asettamiseksi, aseta saha perusasentoon ja tue siten, että sahapään voidaan kääntää vinoon.

• Löysää vipua 15 (kuva 1).

• Säädä kulma kääntösegmentin asteikon avulla.

• Kiristä sitten vipu 15 (kuva 1) uudelleen.-98-

Vaara Upotussahauksessa on takaiskuvaara! Ennen upotusta aseta koneen pohjalaatan takareuna työkappaleeseen kiinnitettyyn vasteeseen. Konetta materiaaliin upotettaessa pidä tukevasti kiinni käsikahvasta ja työnnä konetta kevyesti eteenpäin!

• Löysää puristusvipu 12 (kuva 1) ja aseta upotusvivulla 13 (kuva 1) kone ylimpään asentoon.

• Avaa esisisäänvetovivulla 16 (kuva 1) liikkuva suojakupu kokonaan, niin että koneen voi asettaa työstettävän työkappaleen päälle. Sahanterä on nyt vapaana materiaalin yläpuolella ja sen voi kohdistaa sahausviivan kohdalle.

• Kytke kone päälle ja paina upotusvipu 13 (kuva 1) alas. Sahanterä uppoutuu tällöin pystysuoraan työkappaleeseen. Tällöin tulee lukea upotussyvyys asteikolta 14 (kuva 1). Halkaisuveitsi kohoaa upotussahauksessa ylös. Kun sahanterän takana oleva ura vapautuu koneen liikkuessa eteenpäin, halkaisuveitsi palaa normaaliin asentoonsa.

Sahaussyvyyden voi esisäätää toistuvia samansyvyisiä upotussahauksia varten. Toimi seuraavasti:

• Aseta kone haluttuun sahaussyvyyteen.

• Avaa lukitusruuvi 17 (kuva 2) ja aseta vastetanko 18 (kuva 2) alhaalta vasteeseen.

• Kiristä lukitusruuvi uudelleen. Kun upotustyöt on suoritettu, aseta vastetanko takaisin ylimpää asentoon.

5.7 Sahaus piirtolinjaa pitkin

Liikkuva sahausviivaosoitin 19 (kuva 1) sopeutuu automaattisesti myös viistosahauksiin. Piirtolinja vastaa sahanterän sisäpuolta. Vinosahauksessa ohjausreuna näkyy ylemmän suojakuvun vasemmanpuoleisen aukon läpi (nuoli, kuva 1).

• Pidä konetta kiinni käsikahvoista ja aseta pohjalevyn etuosa työkappaleen päälle.

• Kytke käsisirkkeli päälle (ks. luku 5.2) ja työnnä konetta tasaisesti sahaussuuntaan.

• Kun sahaus on päättynyt, kytke saha välittömästi pois päältä vapauttamalla kytkinpainike 10 (kuva 2).

5.8 Sahaus rinnakkaisvasteella

Rinnakkaisvaste on tarkoitettu rinnakkaissahaukseen jo valmiiseen reunaan. Vasteen voi tällöin asentaa koneen oikealle tai vasemmalle puolelle. Sahausalue on tällöin oikealla puolella 33 - 130 mm (lukuosoitin „X“ kuva 1) ja vasemmalla puolella 163 - 300 mm (lukureuna osoitinreuna „Y“ kuva 1). Alueella 163 – 220 mm koneen tulee olla asetettuna n. 10 mm korkeammalle, jotta vasteen voi työntää moottorin suojakotelon alle.

• Voit säätää leikkuuleveyttä löysäämällä siipiruuveja 20 (kuva 2), siirtämällä vastetta vastaavasti ja kiristämällä siipiruuvit uudelleen. Lisäksi rinnakkaisvaste voidaan kääntää (työkappaleen reunalle tarkoitettu ohjauspinta osoittaa ylöspäin) niin, että se toimii kaksinkertaisena tukena ja parantaa käsisirkkelin ohjausta. Nyt konetta voi ohjata työkappaleeseen kiinnitettyä johdetta pitkin.

5.9 Työskentely alatartuntavastetta käyttäen

Alatartuntavastetta käytetään sahaamiseen jo olemassa olevan reunan suuntaisesti. Vasteen voi tällöin asentaa koneen oikealle tai vasemmalle puolelle. Tällöin sahausleveysalue on oikealla puolella n. 12 - 40 mm ja vasemmalla puolella n. 30 – 210 mm.

• Voit säätää leikkuuleveyttä löysäämällä siipiruuveja 20 (kuva 2), siirtämällä vastetta vastaavasti ja kiristämällä siipiruuvit uudelleen. 6 Huolto ja kunnossapito

Vaara Pistoke on irrotettava pistorasiasta aina huoltotöiden ajaksi. MAFELL-koneet on suunniteltu niin, että ne eivät tarvitse paljon huoltoa. Niissä käytettävät kuulalaakerit on rasvattu koneen koko eliniäksi. Pitemmän käyttöajan jälkeen jälkeen MAFELL suosittelee antamaan koneen valtuutetun MAFELL-asiakaspalvelun tarkastettavaksi. Käytä kaikkiin voitelukohtiin ainoastaan valmistajan erikoisrasvaa, tilausnro 049040 (1 kg:n rasia).-99-

Puhdista kone huolellisesti, jos kone on ollut pitemmän aikaa käyttämättä. Ruiskuta paljaat metalliosat ruostesuoja-aineella. 7 Käyttötilan optinen signaalinäyttö Kierrosluvun säätöpyörän valon väri näyttää koneen käyttötilan. Kierrosluvun säätöpyörän valo on käytössä jatkuvasti vihreä, kun konetta ei kuormiteta liikaa. Jos säätöpyörän valo on punainen, on kyseessä häiriö (katso Häiriöiden poisto -luku).

Vaara Häiriöiden syyn selvittäminen ja poistaminen vaatii erityistä huolellisuutta ja varovaisuutta. Ensin on irrotettava pistoke pistorasiasta! Seuraavassa on lueteltu joitakin yleisimpiä häiriöitä ja niiden syitä. Joidenkin muiden häiriöiden ilmaantuessa ota yhteys myyjääsi tai suoraan MAFELL-asiakaspalveluun. Häiriö Syy Poisto Konetta ei voi kytkeä päälle ja kierrosluvun säätöpyörän valon väri on punainen Katkaisu ylikuumenemisen takia Anna koneen jäähtyä Ylijännitekatkaisu Tarkastuta jännitteensyöttö sähköasentajalla Alijännitekatkaisu Konetta ei voi kytkeä päälle ja kierrosluvun säätöpyörän valo ei pala Ei verkkojännitettä Tarkastuta jännitteensyöttö sähköasentajalla Verkkosulake viallinen Anna sähköasentajan vaihtaa sulake Konetta ei voi kytkeä päälle ja kierrosluvun säätöpyörän valo on vihreä Hiiliharjat kuluneet Vie kone MAFELL- huoltokorjaamoon Kone pysähtyy sahaamisen aikana ja kierrosluvun säätöpyörän valo on punainen Ylikuormituskatkaisu Vähennä syöttönopeutta Ylijännitekatkaisu Tarkastuta jännitteensyöttö sähköasentajalla Alijännitekatkaisu Kone pysähtyy sahaamisen aikana ja kierrosluvun säätöpyörän valo ei pala Verkkovirtakatkos Pyydä sähköasentajaa tarkistamaan varasulakkeet verkkopuolella-100- Häiriö Syy Poisto Sahantarä juuttuu kiinni konetta eteenpäin työnnettäessä Syöttöliike liian voimakas Vähennä syöttönopeutta Tylsä sahanterä Päästä kytkin heti vapaaksi. Irrota kone työkappaleesta ja vaihda sahanterä Työkappaleessa on jännitteitä Ole erityisen varovainen sahatessasi, takaiskun vaara kasvaa. Riittämätön koneenohjaus (esim. vapaalla kädellä tapahtuvan ohjauksen vuoksi) Käytä rinnakkaisvastetta Työkappaleen pinta epätasainen Tasoita pinta Sahanterä värähtelee työkappaleessa Sahanterää ei ole säädetty oikein Kiristä sahanterä Työkappaletta ei ole kiinnitetty Kiinnitä työkappale puristimilla Sahanterä pysähtyy - moottori pyörii edelleen Sahanterää ei ole kiinnitetty kunnolla Kiristä sahanterä Paloläiskiä sahauskohdissa Työhön sopimaton tai tylsä sahanterä Vaihda sahanterä Lastunpoistolaite tukossa Puu liian kosteaa Puhdista hakkeenpoistaja Käytä kuivaa puuta On sahattu pitkään ilman imurointilaitetta Liitä kone ulkopuoliseen imurointilaitteeseen, esim. pölynimuriin Alempi liikkuva suojakotelo ei sulkeudu tai sulkeutuu vain hitaasti Lastuja ja puunpalasia alemmassa siirrettävässä suojakotelossa Poista lastut ja puunpalat-101- 9 Erikoistavikkeet

Sahanterä-HM Ø 185 x 2,4 x 20 mm, 16 hammasta (pitkittäissahaus) Til.-nro 092 485 - Sahanterä-HM Ø 185 x 2,4 x 20 mm, 24 hammasta (pitkittäis- ja poikittaissahaus) Til.-nro 092 487

Ohjauskisko F80, pituus 800 mm Til.-nro 204 380

Ohjauskisko F110, pituus 1100 mm Til.-nro 204 381

Ohjauskisko F160, pituus 1600 mm Til.-nro 204 365 - Ohjauskisko F210, pituus 2100 mm Til.-nro 204 382 - Ohjauskisko F310, pituus 3100 mm Til.-nro 204 383 - Imu-kiristysjärjestelmä Aerofix F-AF 1 Til.-nro 204 770

ohjauslaitteiston ML Til.-nro 204 378

ohjauslaitteiston M Til.-nro 208 170

Johdekiskon lisätarvikkeet: - Kiinnitin F-SZ180MM (2 kpl) - Liitoskappale F-VS

Kiskopakkaussarja F80/160 kulmavasteella, sisältö: F80 + F160 + yhdyskappale + kulmavaste + 2 ruuvipuristinta + kiskolaukku Til.-nro 209 592

Kiskolaukkusarja F160/160, sisältö: 2 x F160 + yhdyskappale + 2 ruuvipuristinta + kiskolaukku Til.-nro 209 591

Takaiskustop F-RS Til.-nro 202 867 - Alatartuntavaste UA Til.-nro 206 073 - Flex-letku FXS-L, pituus 3,2 m Til.-nro 205276 - Päätykapselit, pakkaus F-EK Til.-nro 205400

Tartuntaprofiili pakkaus F-HP 6.8M Til.-nro 204376
