KÄYTTÖOHJE KSS 300 Mafell

Käsisirkkeli / Katkaisusahajärjestelmä Käännös alkuperäiskäyttöohjeesta

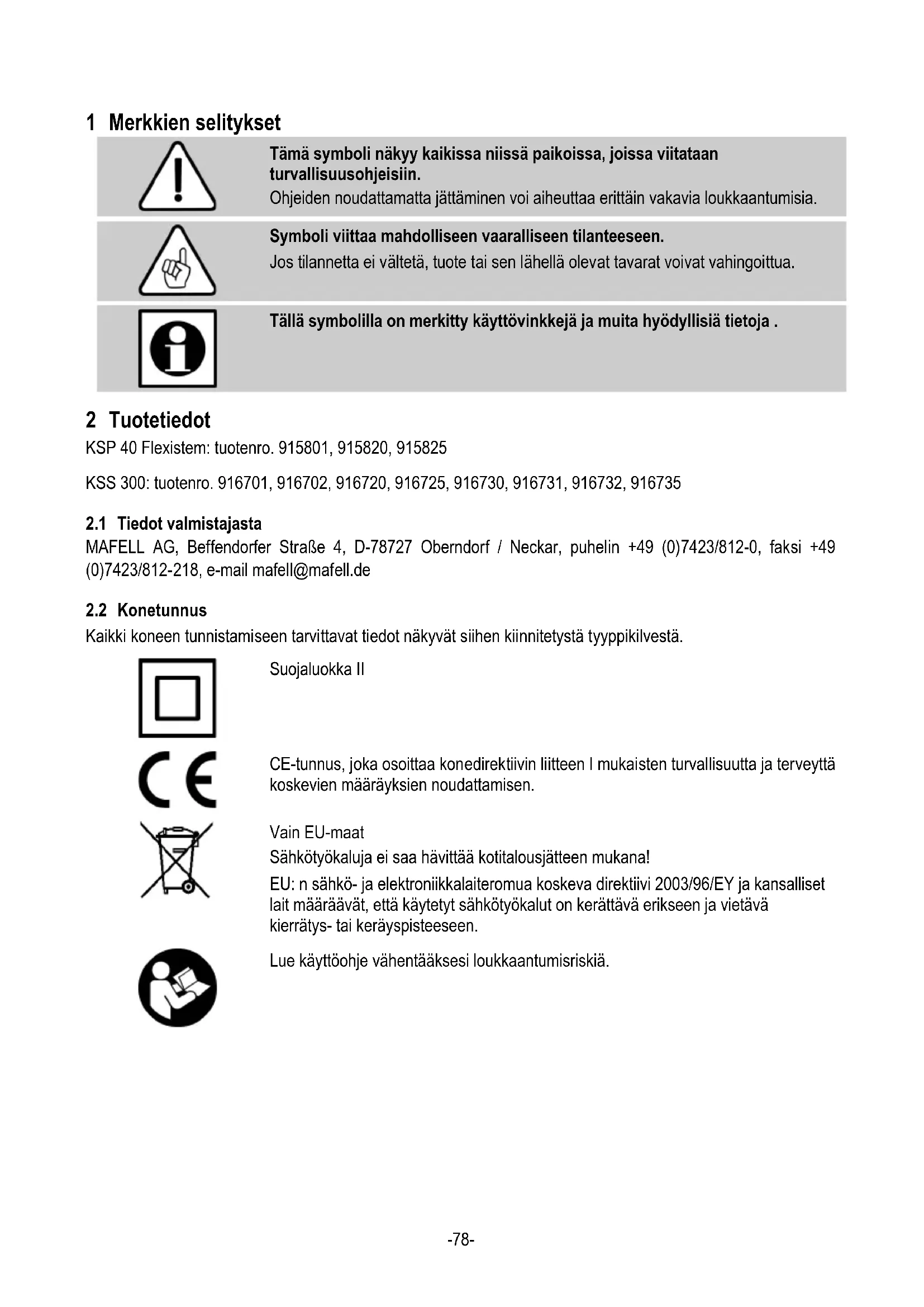

Tämä symboli näkyy kaikissa niissä paikoissa, joissa viitataan turvallisuusohjeisiin. Ohjeiden noudattamatta jättäminen voi aiheuttaa erittäin vakavia loukkaantumisia.

Symboli viittaa mahdolliseen vaaralliseen tilanteeseen. Jos tilannetta ei vältetä, tuote tai sen lähellä olevat tavarat voivat vahingoittua.

Tällä symbolilla on merkitty käyttövinkkejä ja muita hyödyllisiä tietoja . 2 Tuotetiedot KSP 40 Flexistem: tuotenro. 915801, 915820, 915825 KSS 300: tuotenro. 916701, 916702, 916720, 916725, 916730, 916731, 916732, 916735

2.1 Tiedot valmistajasta

Kaikki koneen tunnistamiseen tarvittavat tiedot näkyvät siihen kiinnitetystä tyyppikilvestä.

CE-tunnus, joka osoittaa konedirektiivin liitteen I mukaisten turvallisuutta ja terveyttä koskevien määräyksien noudattamisen.

Vain EU-maat Sähkötyökaluja ei saa hävittää kotitalousjätteen mukana! EU: n sähkö- ja elektroniikkalaiteromua koskeva direktiivi 2003/96/EY ja kansalliset lait määräävät, että käytetyt sähkötyökalut on kerättävä erikseen ja vietävä kierrätys- tai keräyspisteeseen.

Lue käyttöohje vähentääksesi loukkaantumisriskiä.-79-

KSP 40 Flexistem Käyttöjännite

230 V AC 110 V AC Verkkotaajuus

50 Hz 50 Hz Ottoteho jatkuvassa käytössä

900 W 1000 W Virrankulutus jatkuvassa käytössä

4,1 A 9,1 A Kierrosluku joutokäynnissä

42/36/29 mm Sahapää, käännettävä

0 – 45° Sahanterän halkaisija maks./min

120/112 mm Suurin sahanterän peruspaksuus

1,2 mm Työkalun sahausleveys

1,8 mm Sahanterän kiinnitysaukko

20 mm Imuliitännän halkaisija

28 mm Paino ilman verkkojohtoa ja rinnakkaisvastetta 2,2 kg Mitat (L x P x K)

KSS 300 Käyttöjännite

230 V AC 110 V AC Verkkotaajuus

50 Hz 50 Hz Ottoteho jatkuvassa käytössä

900 W 1000 W Virrankulutus jatkuvassa käytössä

4,1 A 9,1 A Kierrosluku joutokäynnissä

42/29 mm Sahapää, käännettävä

0 – 45º Sahanterän halkaisija maks./min

120/112 mm Suurin sahanterän peruspaksuus

1,2 mm Työkalun sahausleveys

1,8 mm Sahanterän kiinnitysaukko

20 mm Imuliitännän halkaisija

28 mm Paino ilman verkkojohtoa ja rinnakkaisvastetta 2,3 kg Mitat sisältäen ohjauslaitteiston (L x P x K)

200 x 550 x 200 mm Katkaisusahajärjestelmänä

40/27 mm Sahauspituus työkappaleen paksuuden ollessa 12/40 mm

337/292 mm Paino sisältäen ohjauslaitteiston, ilman verkkokaapelia

Annetut meluemissiot on mitattu normin EN 62841-1 ja EN 62841-2-5 mukaisesti ja niitä voi käyttää vertailemiseen ja muun sähkötyökalun välillä sekä kuormituksen alustavaan arviointiin.

Vaara Meluemissiot voivat poiketa annetuista arvoista sähkötyökalun todellisessa käytössä, riippuen siitä lajista ja tavasta jolla sähkötyökalua käytetään, erityisesti siitä, minkälaista työkappaletta työstetään. Käytä siksi aina kuulosuojaimia, myös silloin kun sähkötyökalu käy ilman kuormitusta!-80-

2.4.1 Melupäästötiedot

Standardien EN 62841-1 ja EN 62841-2-5 mukaan määritellyt meluarvot ovat: Äänenpainetaso L

= 3,0 dB (A) Äänimittaukset on tehty vakiovarustukseen kuuluvalla sahanterällä.

2.4.2 Tärinää koskevat tiedot

Tyypillinen käsiin ja käsivarsiin kohdistuva tärinä on alle 2,5 m/s

Käsipyörösaha KSP 40 Flexistem täydellinen, varusteina: 1 kovametallipintainen sirkkelinterä Ø 120 mm, 24 hammasta 1 halkaisuveitsen (paksuus 1,2 mm) 1 imuliitäntäistukka 1 rinnakkaisvaste 1 käyttötyökalu koneen pidikkeessä 1 kuljetuslaatikko Max 1 Käyttöohje 1 vihko "Turvallisuusohjeet" 2 kiinnityskäpälää 1 FLEXI-kisko FX 140 enint. 140 cm:n sahauspituuksille Katkaisusahajärjestelmänä KSS 300 varusteineen: 1 kovametallipintainen sirkkelinterä Ø 120 mm, 40 hammasta 1 halkaisuveitsi (paksuus 1,2 mm) 1 imuistukka 1 rinnakkaisvaste 1 käyttötyökalut koneen kahvassa 1 kuljetuslaatikko Max 1 käyttöohje 1 vihko "Turvallisuusohjeet" 2 kiinnityskäpälää tuotenumerot 916702, 916730, 916731, 916732, 916735 1 FLEXI - kisko FX 140 maks. sahauspituudelle 140 cm tuotenumeroilla 916702, 916730, 916731, 916732, 916735-81-

Vaara Nämä laitteet ovat tarpeellisia koneen turvallisessa käytössä. Niitä ei saa poistaa eikä niiden toimintaa estää. Tarkasta ennen käyttöä turvalaitteiden toiminta ja mahdolliset vauriot. Älä käytä konetta, jos turvalaitteita puuttuu tai jokin niistä on tehoton. Koneessa ovat seuraavat turvalaitteet: - Ylempi kiinteä suojakupu - Alempi liikkuva suojakupu - Suuri pohjalaatta - Käsikahvat - Halkaisuveitsi - Kytkentälaite ja jarru - Imuistukka

2.7 Käyttötarkoituksenmukainen käyttö

KSP 40 Flexistem / KSS 300 soveltuu ainoastaan täyspuun pituus- ja poikittaissuuntaiseen sahaamiseen. Sillä voidaan kuitenkin työstää myös lastulevyn, rimalevyn ja MDF-kuitulevyjen tyyppisiä levyjä. Käytä sallittuja EN 847-1 mukaisia sahanteriä. Myös puukuitueristeiden ja muovien (styroksi) sahaaminen on mahdollista. Muunlainen kuin yllä kuvattu käyttö on kiellettyä. Valmistaja ei vastaa muunlaisen käytön aiheuttamista vahingoista. Koneen käyttötarkoituksen mukaiseen käyttööön kuuluu myös Mafellin antamien käyttö-, huolto- ja kunnossapito-ohjeiden noudattaminen.

Vaara Konetta käytettäessä ei voida täysin välttää koneen käyttötarkoituksesta johtuvia jäännösriskejä, vaikka konetta käytetään määräysten mukaisesti ja turvallisuusmääräyksiä noudattaen. - Sahaterään koskettaminen pohjalaatan alapuolella olevan aukon alueella. - Työkappaleen alta näkyvään sahanterän osaan koskettaminen sahauksen aikana. - Pyöriviin osiin koskettaminen sivulta: sahanterä, kiristyslaippa ja laipparuuvi. - Koneesta tuleva isku sahan juuttuessa kiinni työkappaleeseen. - Sahanterän tai sahanterän osien murtuminen tai irtoaminen. - Kosketus jännitteen alaisiin osiin pistorasian ollessa auki ja pistokkeen ollessa pistorasiassa. - Kuulovauriot pitempään kestävässä työskentelyssä ilman kuulosuojaimia. - Terveydelle vahingollisen puupölyn emissio pitkäaikaisessa käytössä ilman imulaitteita. - FLEXI-kiskon aukeaminen epäasianmukaisessa käytössä. 3 Turvallisuusohjeet Vaara Noudata aina seuraavia turvallisuusohjeita sekä käyttömaassa voimassa olevia turvallisuusmääräyksiä! Lue myös turvallisuusohjeita liitteenä olevasta kirjasesta "Turvallisuusohjeet". Yleiset ohjeet: - Lapset ja nuoret eivät saa käyttää tätä konetta. Tästä poikkeuksena ovat asiantuntevan henkilön valvonnassa olevat nuoret. - Älä koskaan työskentele ilman määräysten mukaisia turvalaitteita äläkä muuta koneessa mitään, mikä voisi heikentää turvallisuutta.-82- - Konetta ulkona käytettäessä suosittelemme vikavirtakytkimen asentamista. - Vialliset johdot ja pistokkeet on vaihdettava heti uusiin. Vaihdon saa tehdä vain Mafell tai valtuutettu MAFELL-asiakaspalveluverstas, turvallisuuteen liittyvien vaarannuksien välttämiseksi. - Varo, että johto ei taitu. Varsinkaan koneen kuljetuksen ja varastoinnin aikana johtoa ei saa kiertää koneen ympärille. Älä käytä: - viallisia tai alkuperäisen muotonsa menettäneitä sahanteriä. - runsasseosteisesta pikateräksestä (HSS) valmistettuja sahanteriä. - tylsiä sahanteriä niiden moottorille aiheuttaman suuren kuormituksen vuoksi. - sahanteriä, joiden runko on paksumpi tai sahausleveys (sahanterän haritus) on pienempi kuin halkaisuveitsen paksuus. - Sahanteriä, joiden sahanterän kierrosluku ei sovi tyhjäkäyntiin. - Hiontalaikat Henkilökohtaisten turvavarusteiden käyttö: - Käytä aina käytön aikana kuulosuojaimia. - Käytä aina käytön aikana pölynsuojamaskia. - Käytä aina kaikissa töissä suojalaseja. Käyttöä koskevat ohjeet: Sahausmenetelmä

- Älä vie käsiäsi lähelle sahausaluetta ja sahanterää. Pidä toisella kädellä kiinni lisäkahvasta tai moottorin suojakotelosta. Kun pidät molemmilla käsillä kiinni sahasta, sahanterä ei voi vahingoittaa niitä. - Älä vie kättäsi työkappaleen alapuolelle. Suojakupu ei voi suojata sinua sahanterältä työkappaleen alapuolella. - Säädä sahaussyvyys työkappaleen paksuuden mukaan. Työkappaleen alapuolella tulee olla näkyvissä vähemmän kuin yksi täysi sahampaan korkeus. - Älä missään tapauksessa pidä sahattavaa kappaletta kädessä tai jalan yläpuolella. Kiinnitä työkappale tukevaan pidikkeeseen. On tärkeää kiinnittää työkappale kunnolla tukevasti, kehokosketuksen, sahanterän kiinnijuuttumisen tai hallinnan menettämisen vaara minimoituu. - Pidä laitteesta kiinni eristetyiltä kahvapinnoilta, kun teet töitä, joissa käytettävä työkalu voi osua piilossa oleviin sähköjohtoihin tai omaan virransyöttöjohtoon. Kosketus jännitteelliseen johtoon asettaa myös sähkötyökalun metalliosat jännitteellisiksi ja aiheuttaa siten sähköiskun. - Käytä pitkittäissahauksissa aina vastetta tai suoraa reunaohjainta. Tämä parantaa sahaustarkkuutta ja pienentää sahanterän kiinnijuuttumisen mahdollisuutta. - Käytä aina oikean kokoisia sahanteriä ja oikeanlaista kiinnitysreikää (esim. neljäkäs tai pyöreä). Sahanterät, jotka eivät sovellu sahan kiinnitysosiin, käyvät epäkeskeisesti ja johtavat sahan hallinnan menettämiseen. - Älä koskaan käytä viallisia tai vääränlaisia sahanterän kiinnityslaippoja tai ruuveja. Sahanterän kiinnityslaipat ja ruuvit on suunniteltu erityisesti sahaasi varten, optimaalisen tehon ja käyttöturvallisuuden saavuttamiseksi. Takaisku – aiheuttajat ja vastaavat turvaohjeet - Takaisku on sahan äkillinen potkaisureaktio johtuen sahanterän osumisestä esteeseen, juuttumisesta kiinni tai asennoitumisesta väärin, mikä johtaa siihen, että saha ponnahtaa hallitsettomasti irti työkappaleesta liikkuen kohti käyttäjää. - Kun sahanterä takertuu tai juuttuu kiinni itestään sulkeutuvaan sahausuraan, terän pyöriminen estyy ja moottorivoima lyö sahaa taaksepäin käyttäjän suuntaan. - Jos sahanterää väännetään tai suunnataan väärin sahausurassa, sahanterän takareunan hampaat voivat takertua puun pintaan, jolloin sahanterä nousee ylös sahausurasta ja saha hyppää taaksepäin käyttäjän suuntaan. Takaisku on seuraus sahan vääränlaisesta tai virheellisestä käyttämisestä. Tämä voidaan estää soveltuvilla, kuten seuraavana kuvataan, varotoimenpiteillä.-83- - Pidä sahasta tukevasti kiinni kaksin käsin ja pidä käsivarret sellaisessa asennossa, että pystyt hallitsemaan takaiskun aiheuttamat voimat. Pysyttele aina sahanterän sivulla, älä koskaan kohdista sahanterää itseesi päin. Käsisirkkeli voi takaiskun yhteydessä hypätä taaksepäin, käyttäjä voi kuitenkin soveltuvin varotoimenpitein hallita takaiskuvoimat. - Jos sahanterä juuttuu kiinni tai keskeytät työskentelyn, kytke sähkö pois sahasta ja pidä sahasta rauhallisesti kiinni kunnes sahanterä on pysähtänyt. Älä koskaan yritä irrottaa sahaa työkappaleesta tai vetää sitä taaksepäin niin kauan kuin sahanterä liikkuu, muuten takaisku on mahdollinen. Selvitä sahanterän kiinnijuuttumisen aiheuttaja ja poista se. - Jos haluat käynnistää uudelleen työkappaleessa kiinni olevan sahan, kohdista sahanterä sahausuran keskelle ja varmista, etteivät sahan hampaat ole takertuneet kiinni työkappaleeseen. Jos sahanterä takertuu kiinni, se voi irrota työkappaleesta tai aiheuttaa takaiskun, kun saha käynnistetään uudelleen. - Tue suuret levyt, jotta sahanterän kiinnijuuttumisen aiheuttama takaiskuvaara on mahdollisimman pieni. Suuret levyt voivat taipua omasta painostaan. Levyt pitää tukea molemmilta puoliltaan, sekä sahausuran läheisyydestä että myös levyn reunoilta. - Älä käytä tylsiä tai vaurioituneita sahanteriä. Sahanterät, joissa on tylsät tai väärin kohdistetut hampaat, aiheuttavat liian ahtaassa sahausurassa suurentunutta kitkaa, sahanterän kiinnijuuttumista ja takaiskuja. - Kiristä sahaussyvyyden ja sahauskulman säätimet ennen kuin aloitat sahauksen. Jos asetukset muuttuvat sahaamisen aikana, sahanterä voi juuttua kiinni ja aiheuttaa takaiskun. - Ole erityisen varovainen jo olemassa olevia seiniä tai muita ei tunnistettavissa olevia alueita sahattaessa. Sisäänuppoava sahanterä voi sahattaessa juuttua piilossa oleviin kohteisiin ja aiheuttaa takaiskun. Alemman suojakuvun toiminta - Tarkista aina ennen käyttöä, sulkeutuuko alempi suojakupu kunnolla. Sahaa ei saa käyttää, jos alempi suojakupu ei liiku vapaasti ja sulkeudu välittömästi. Alempaa suojakupua ei saa missään tapauksessa kiinnittää avoimeen asentoon. Jos saha putoaa vahingossa lattialle, alempi suojakupu voi taipua vääränmuotoiseksi. Avaa suojakupu aukivetovivulla ja varmista, että se liikkuu vapaasti ja kaikilla sahauskulmilla ja – syvyyksillä eikä kosketa sahanterää tai muita osia. - Tarkista alemman suojakuvun jousien toiminta. Anna huoltaa laite ennen käyttämistä, jos suojakupu ja jousi eivät toimi kunnolla. Vaurioituneet osat, tahmeat kerrostumat tai sahanpurukerääntymät antavat suojakuvun toimia vain hidastetusti. - Avaa alempi suojakupu käsin vain erikoistapauksissa, esim. upotus- ja kulmasahauksissa. Avaa alempi suojakupu aukivetovivusta vetämällä ja päästä vipu irti, kun sahanterä uppoaa työkappaleeseen. Kaikissa muissa sahaustöissä alemman suojakuvun tulee toimia automaattisesti. - Älä laske sahaa työpenkille tai maahan, jos alempi suojakupu ei peitä sahanterää. Suojaamaton, jälkikäyvä sahanterä siirtää sahaa vastoin sahaussuuntaa ja sahaa kaikkea tielleosuvaa. Huomioi tällöin sahanterän jälkikäyntiaika. Rakokiilan toiminta - Käytä rakokiilaan sopivaa sahanterää. Jotta rakokiila toimii, sahanterälevyn tulee olla ohuempi rakokiila ja hammasleveyden tulee olla suurempi kuin rakokiilan paksuus. - Säädä rakokiila kuten käyttöohjeessa on kuvattu. Väärät etäisyydet, positiot ja suuntaus voivat olla peruste sille, että rakokiila ei estä tehokkaasti takaiskua. - Käytä rakokiilaa kaikissa töissä paitsi "upotussahauksissa". Aseta rakokiila takaisin paikalleen upotussahauksen jälkeen. Rakokiila häiritsee upotussahauksia ja voi aiheuttaa takaiskun. Tämä kohta koskee käsisirkkeleitä, joissa ei ole MAFELL-flippkiilaa. - Rakokiilan on oltava sahausurassa, jotta se voi toimia. Lyhyissä sahauksissa rakokiila on tehoton takaiskun estämisessä. - Älä käytä sahaa, jos rakokiila on vääntynyt. Jo pieni häiriö voi hidastaa suojakuvun sulkeutumista.-84- Huoltoa ja kunnossapitoa koskevat ohjeet: - Koko koneen ja varsinkin sen säätölaitteiden ja ohjaimien säännöllinen puhdistus on tärkeä turvallisuustekijä. - Ainoastaan alkuperäisten MAFELL-varaosien ja - tarvikkeiden käyttö on sallittua. Muuten valmistajan takuu ja vastuu raukeaa. 4 Varustus / säädöt

Ennen käyttöönottoa on varmistettava, että verkkojännite vastaa koneen tyyppikilvessä ilmoitettua käyttöjännitettä.

4.2 Lastujen poisimurointi

Koneeseen on liitettävä ulkopuolinen imulaite kaikkien sellaisten töiden yhteydessä, joissa syntyy runsaasti pölyä. Ilman virtausnopeuden on oltava vähintään 20 m/s. Imuliitännän 3 (kuva 3) sisähalkaisija on 35 mm.

4.3 Sahanterän valinta

Hyvä sahauslaatu edellyttää terävää työkalua, joka valitaan materiaalin ja käyttötarkoituksen mukaan seuraavan luettelon avulla: Pehmeän ja kovan puun sahaukseen puunsyihin nähden poikittais- ja pitkittäissuunnassa: - KM-pyörösahanterä n.v. hammasta Pehmeän ja kovan puun sahaukseen erityisesti puunsyihin nähden pitkittäissuunnassa: - KM-pyörösahanterä n.v. hammasta Pehmeän ja kovan puun sahaukseen erityisesti puunsyihin nähden poikittaissuunnassa: - KM-pyörösahanterä n.v. hammasta Laminaatin sahaus: - KM-pyörösahanterä Ø 120 x 1,8 x 20 mm, 40 puolisuunnikashammasta Puukuitueristeiden sahaaminen: - HM-pyörösahanterä Ø 120 x 1,8 x 20 mm, 40 hammasta Muovien (styroksi) sahaaminen - HM-pyörösahanterä Ø 120 x 1,8 x 20 mm, 24 hammasta Til.-nro katso lisävarusteet.

4.4 Sahanterän vaihto

Vaara Pistoke on irrotettava pistorasiasta aina huoltotöiden ajaksi.

• Käytä lukituspulttia 8 (kuva 2).

• Löysää kahvallisella kuusiokoloavaimella 3 (pidike kuva 1) laipparuuvi 8 (kuva 3) vastapäivään kiertämällä, ja poista ruuvi sekä edessä oleva kiristyslaippa 7.

• Voit poistaa sahanterän, kun olet avannut liikkuvan suojakuvun 9.

• Varmista, että kiristyslaippaan ei ole tarttunut likaa.

• Tarkista pyörimissuunta, kun kiinnität sahanterää.

• Tämän jälkeen aseta kiristyslaippa ja laipparuuvi paikalleen ja kiristä ne kiertämällä myötäpäivään.

• Pidä lukituspulttia painettuna.

Lukituspulttia 8 (kuva 2) ei saa käyttää koneen käydessä! Kone saattaa vahingoittua.

Vaara Pistoke on irrotettava pistorasiasta aina huoltotöiden ajaksi. Halkaisuveitsi 6 (kuva 3) estää sahanterän kiinni juuttumisen pitkittäissahauksessa. Oikea etäisyys sahanterään on esitetty ohjeen kuvassa (kuva 8).

• Säätöä varten löysätään ruuvi 4 (kuva 3) toimituksessa mukana olevalla kuusiokoloavaimella 3 (kuva 1).

• Säädä halkaisuveitsi siirtämällä sitä pitkässä urassa ja lopuksi kiristä ruuvi jälleen. 5 Käyttö

Tämä käyttöohje on annettava tiedoksi kaikille konetta käyttäville henkilöille. Erityistä huomiota on kiinnitettävä kappaleeseen "Turvallisuusohjeet".-85-

5.2 Käynnistäminen ja poiskytkentä

• Käynnistäminen: Paina ensin turvakytkintä 1 (kuva

1) ja tämän jälkeen kytkinpainiketta 2.

• Poiskytkentä: Laite kytketään pois päältä päästämällä kytkinpainike irti.

5.3 Sahaussyvyyden säätö

Sahaussyvyyttä voidaan säätää portaattomasti välillä

• Avaa kiristysvipu 5 (kuva 1).

• Upotusvivulla 6 (kuva 2) asetat sahaussyvyyden.

• Sahaussyvyyden voit lukea peitteessä olevalta asteikolta 2 (kuva 5). Osoittimena toimii upotusvivun punainen pinta 1.

• Kiristä kiristysvipu uudelleen tiukkaan.

Säädä sahaussyvyys aina n. 2 - 5 mm leikattavan materiaalin vahvuutta suuremmaksi.

5.4 Viistosahauksen säätö

Saha voidaan asettaa mihin tahansa haluttuun viistokulmaan 0 - 45° alueella.

• Löysää siipiruuvi 10 (kuva 2).

• Säädä kulma kääntösegmentin asteikon avulla.

• Tämän jälkeen kiristä siipiruuvi 10.

Vaara Upotussahauksessa on takaiskuvaara! Ennen upotusta aseta koneen pohjalaatan takareuna työkappaleeseen kiinnitettyyn vasteeseen. Konetta materiaaliin upotettaessa pidä tukevasti kiinni käsikahvasta ja työnnä konetta kevyesti eteenpäin!

• Löysää puristusvipu 5 (kuva 1).

• Säädä upotusvipu 6 (kuva 2) taakse.

• Avaa liikkuva suojakansi vivulla 2 (kuva 3), jotta kone voidaan asettaa sahattavan työkappaleen päälle. Sahanterä pyörii nyt vapaasti materiaalin päällä ja voidaan suunnata piirtoviivan suuntaan.

• Upotusvipua 6 (kuva 2) alaspäin painamalla sahanterä uppoaa kohtisuoraan työkappaleeseen. Syvyys on luettavissa asteikosta 2 (kuva 5). Halkaisuveitsi kohoaa upotussahauksessa ylös. Kun sahanterän takana oleva ura vapautuu koneen liikkuessa eteenpäin, halkaisuveitsi palaa normaaliin asentoonsa.

5.6 Sahaaminen FLEXI-kiskolla

Vaara Kiskon kulma on esijännitetty ja se voi napsahtaa auki itsestään. Loukkaantumisvaara. Pidä siitä kiinni molemmin käsin avatessasi ja sulkiessasi sitä. Ensimmäinen käyttöönotto Tasaa lastusuoja 4 (kuva 4) ennen ensimmäistä käyttöä:

• Aseta FLEXI-kisko tasaiselle alustalle.

• Säädä sahaussyvyys noin 3 mm:iin ja kulma- asteikko kohtaan 0°.

• Laita kone päälle ja työnnä sitä tasaisesti sahaussuuntaan. Lastusuojaa pitkin syntynyt sahausreuna toimii piirtolinjana suoraa ja viistoa sahausta varten.

• Aseta FLEXI-kisko työkappaleelle. Aseta ohjauskisko työkappaletta vasten ja kohdista se piirtolinjaan. FLEXI-kiskon kiinnittämiseksi kiristä molemmat kiinnityskäpälät 1 (kuva 6) ruuvipuristimilla paikoilleen. Työskenteleminen

• Säädä koneen sahaussyvyys ja sahauskulma.

• Aseta kone FLEXI-kiskon alkuun siten, että kiskon ohjauselementit 1 (kuva 4) menevät pohjalaatan uraan.

• Laita kone päälle ja työnnä sitä tasaisesti sahaussuuntaan.

Älä käytä FLEXI-kiskon puhdistukseen liuottimia. Sen luistonestopinnoite voi vahingoittua.-86-

5.7 Varjosauman sahaus

Pienin uurreleveys on: - sahattaessa ilman rinnakkaisvastetta 13 mm - sahattaessa rinnakkaisvasteella 14 mm (sahaussyvyys 0 - 32 mm) - sahattaessa rinnakkaisvasteella 18 mm (sahaussyvyys 32 - 42 mm).

• Säädä vaadittava sahaussyvyys.

• Vedä liikkuva suojakansi vivulla 2 (kuva 3) sisään ja aseta kone ensimmäiselle kiinnitetylle työkappaleelle.

• Käynnistä kone ja työnnä konetta tasaisesti sahaussuuntaan, käytä puruimuria.

5.8 Sahaus rinnakkaisvasteella

Rinnakkaisvaste 4 (kuva 1) on tarkoitettu valmiin reunan suuntaiseen sahaukseen. Tällöin vaste voidaan asentaa niin oikealle kuin vasemmalle puolen konetta. Leikkuualue oikealla puolella on 65 mm ja vasemmalla puolella 250 mm. Alueella 175 – 200 mm koneen tulee olla asetettuna n. 10 mm korkeammalle, jotta vasteen voi työntää moottorin suojakotelon alle.

• Sahausleveyttä voidaan säätää löysäämällä siipiruuvit 9 (kuva 2) ja siirtämällä vastetta. Lopuksi siipiruuvit kiristetään jälleen. Lisäksi samansuuntaisvastetta voi käyttää yksinkertaisesti toisinpäin kääntämällä (työkappaletta vasten tuleva johdepinta osoittaa ylöspäin)myös kaksoisvasteena koneen tarkemman ohjauksen mahdollistamiseksi. Tällöin konetta voi ohjata työkappaleeseen kiinnitettyä ohjauslistaa pitkin.

5.9 Sahaus piirtolinjaa pitkin

Peruslevyssä on ohjausreuna 10 (kuva 3) sekä suora- että vinosahauksia varten. Ohjausreuna vastaa sahanterän sisäpuolta. Vinosahauksen piirtolinja näkyy ylemmän suojakannen vasemmanpuoleisen aukon läpi.

• Pidä konetta kiinni käsikahvoista ja aseta pohjalevyn etuosa työkappaleen päälle.

• Kytke kone päälle ja työnnä konetta tasaisesti sahaussuuntaan.

• Kun sahaus on päättynyt, kytke saha välittömästi pois päältä vapauttamalla kytkinpainike 2 (kuva 1). 6 Huolto ja kunnossapito

Vaara Pistoke on irrotettava pistorasiasta aina huoltotöiden ajaksi. MAFELL-koneet on suunniteltu niin, että ne eivät tarvitse paljon huoltoa. Niissä käytettävät kuulalaakerit on rasvattu koneen koko eliniäksi. Pitemmän käyttöajan jälkeen jälkeen MAFELL suosittelee antamaan koneen valtuutetun MAFELL-asiakaspalvelun tarkastettavaksi. Käytä kaikkiin voitelukohtiin ainoastaan valmistajan erikoisrasvaa, tilausnro 049040 (1 kg:n rasia).

Puhdista kone huolellisesti, jos kone on ollut pitemmän aikaa käyttämättä. Ruiskuta paljaat metalliosat ruostesuoja-aineella.-87- 7 Häiriöiden poisto

Vaara Häiriöiden syyn selvittäminen ja poistaminen vaatii erityistä huolellisuutta ja varovaisuutta. Ensin on irrotettava pistoke pistorasiasta! Seuraavassa luetellaan muutama usein esiintyvä häiriö ja niiden syyt. Jonkin muun häiriön ilmaantuessa ota yhteys myyjääsi tai suoraan MAFELL-asiakaspalveluun. Häiriö Syy Poisto Saha ei käynnisty Ei käyttöjännitettä Tarkista virran saanti Varoke viallinen Vaihda varoke Hiiliharjat kuluneet Vie kone MAFELL- asiakaspalveluun kallistuksella 230 V~ Kone kytkeytyy tyhjäkäynnillä itsestään pois päältä tai pysähtyy sahatessa

Tarkista sähköverkon varokkeet Koneen ylikuormitus Kytke kone pois päältä ja uudelleen päälle Vähennä syöttöliikkeen nopeutta kallistuksella 230 V~ Kierrosluku pienenee sahaamisen aikana

Syöttöliike liian voimakas

Alenna syöttönopeutta Tylsä sahanterä Teroita tai vaihda sahanterä kallistuksella 110 / 120 V~ Kone pysähtyy kesken sahauksen

Tarkista sähköverkon varokkeet Koneen ylikuormitus Vähennä syöttöliikkeen nopeutta Sahanterä jumiutuu, kun konetta työnnetään eteenpäin Syöttöliike liian voimakas Vähennä syöttöliikkeen nopeutta Tylsä sahanterä Päästä kytkin heti irti. Irrota kone työkappaleesta ja vaihda sahanterä Työkappaleessa on jännitteitä

Huono koneen ohjaus Käytä rinnakkaisvastetta Työkappaleen pinta epätasainen Tasoita pinta Paloläiskiä sahauskohdissa Työhön sopimaton tai tylsä sahanterä Vaihda sahanterä Sahanpurujen poisto tukossa Puu liian kosteaa

On sahattu pitkään ilman imulaitetta Liitä kone ulkopuoliseen imulaitteeseen, esim. pölynimuriin Sahanterä värähtelee työkappaleessa Sahanterää ei ole säädetty oikein Kiristä sahanterä Työkappaletta ei ole kiinnitetty Kiinnitä työkappale puristimilla Alempi liikkuva suojakotelo ei sulkeudu tai sulkeutuu vain hitaasti Lastuja ja puunpalasia alemmassa siirrettävässä suojakotelossa Poista lastut ja puunpalat-88- 8 Erikoistavikkeet

Sahanterä-HM Ø 120 x 1,8 x 20 mm, 12 hammasta, WZ (pitkittäissahaus) Til.-nro 092560 - Sahanterä-HM Ø 120 x 1,8 x 20 mm, 24 hammasta, WZ (pitkittäis- ja poikittaissahaus) / Muovien (styroksi) sahaaminen Til.-nro 092558

Ruuvipuristin Til.-nro 093281 - ohjauslaitteiston S Til.-nro 208169

Sahanpurupussi täydellinen Til.-nro 206787
