NÁVOD K OBSLUZE KSS 300 Mafell

Jako kapovac Ruční okružní pila / Kapovací pilový systém Překlad původního provozního návodu

2.7 Užívání výrobku v souladu s jeho určením ................................................................... 142

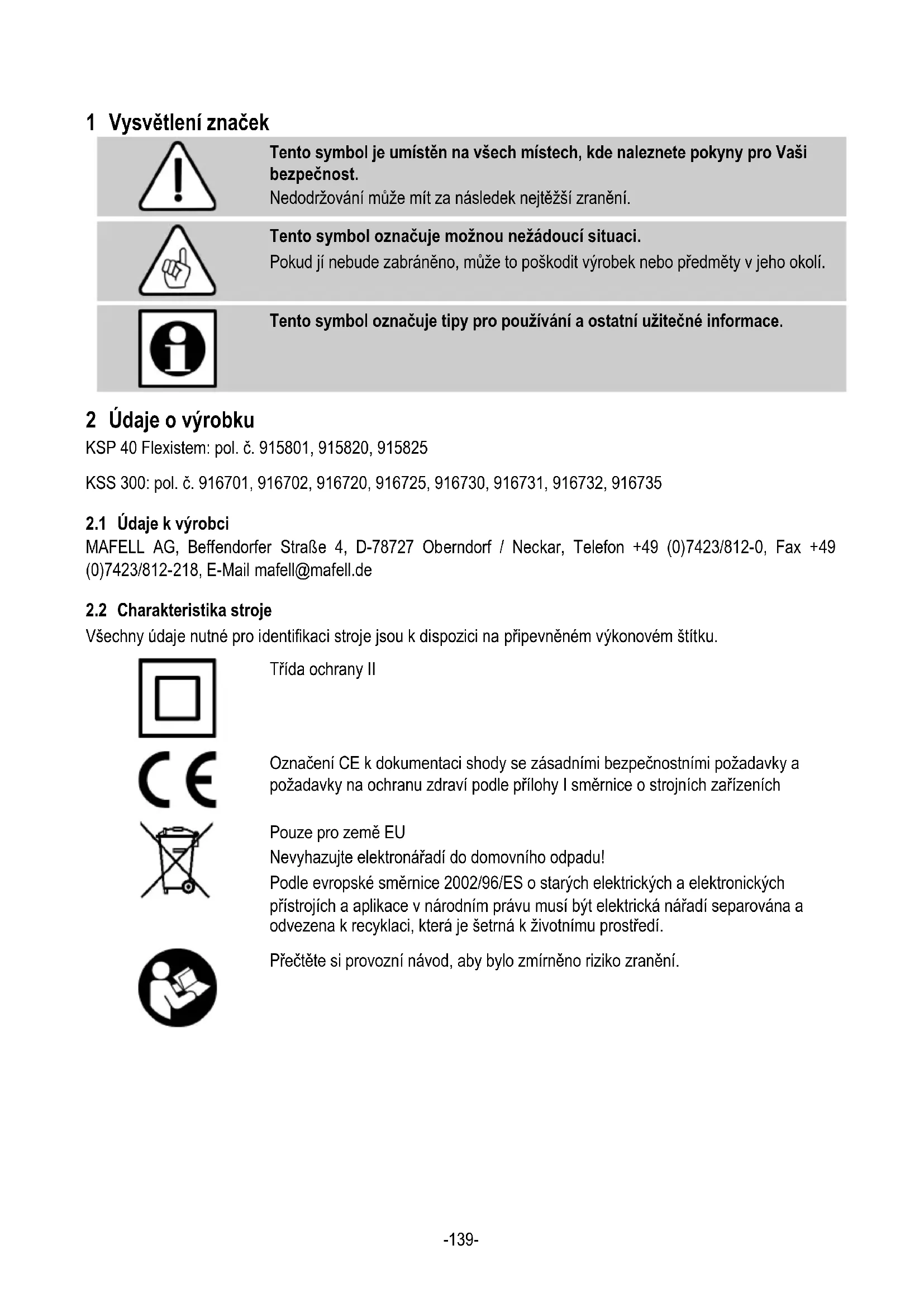

Tento symbol je umístěn na všech místech, kde naleznete pokyny pro Vaši bezpečnost. Nedodržování může mít za následek nejtěžší zranění.

Tento symbol označuje možnou nežádoucí situaci. Pokud jí nebude zabráněno, může to poškodit výrobek nebo předměty v jeho okolí.

Tento symbol označuje tipy pro používání a ostatní užitečné informace. 2 Údaje o výrobku KSP 40 Flexistem: pol. č. 915801, 915820, 915825 KSS 300: pol. č. 916701, 916702, 916720, 916725, 916730, 916731, 916732, 916735

Všechny údaje nutné pro identifikaci stroje jsou k dispozici na připevněném výkonovém štítku.

Označení CE k dokumentaci shody se zásadními bezpečnostními požadavky a požadavky na ochranu zdraví podle přílohy I směrnice o strojních zařízeních

Pouze pro země EU Nevyhazujte elektronářadí do domovního odpadu! Podle evropské směrnice 2002/96/ES o starých elektrických a elektronických přístrojích a aplikace v národním právu musí být elektrická nářadí separována a odvezena k recyklaci, která je šetrná k životnímu prostředí.

Přečtěte si provozní návod, aby bylo zmírněno riziko zranění.-140-

KSP 40 Flexistem Provozní napětí

230 V AC 110 V AC Frekvence sítě

900 W 1000 W Spotřeba energie v trvalém provozu

4,1 A 9,1 A Otáčky při volnoběhu

8800 ot/min Hloubka řezu 0°/30°/45°

0 – 45° Průměr pilového kotouče max./min.

120/112 mm Tloušťka základního pilového listu

1,2 mm Šířka řezu nástroje

1,8 mm Upínací otvor pro pilové listu

20 mm Průměr odsávacího hrdla

28 mm Hmotnost bez síťového kabelu, bez paralelního dorazu 2,2 kg Rozměry (š x d x v)

KSS 300 Provozní napětí

230 V AC 110 V AC Frekvence sítě

900 W 1000 W Spotřeba energie v trvalém provozu

4,1 A 9,1 A Otáčky při volnoběhu

8800 ot/min Hloubka zářezu 0º/45º

42/29 mm Sklopitelný řezací agregát

0 – 45º Průměr pilového kotouče max/min

120/112 mm Nejvyšší tloušťka základního těla pilového kotouče

1,2 mm Šířka řezu nástroje

1,8 mm Úchytný otvor pro pilové kotouče

20 mm Průměr odsávacího hrdla

28 mm Hmotnost bez síťového kabelu, bez paralelního dorazu 2,3 kg Rozměry včetně vodicího zařízení (š x d x v)

200 x 550 x 200 mm Jako kapovací pilový systém

40/27 mm Délka řezu při tloušťce materiálu 12/40 mm

337/292 mm Hmotnost s vodicími prvky, bez síťového kabelu

Uvedené emise hluku byly naměřeny dle EN 62841-1 a EN 62841-2-5 a je možné je použít pro srovnání elektrického nástroje s jiným nástrojem resp. pro předběžný odhad zátěže.

Nebezpečí Emise hluku se mohou během skutečného používání elektrického nástroje lišit od uvedených hodnot, v závislosti na druhu a způsobu, jakým je elektrický nástroj používán, a především podle druhu obrobku, který je obráběn. Z tohoto důvodu vždy používejte ochranu sluchu i v případě, že je spuštěný elektrický nástroj bez zátěže!-141-

2.4.1 Údaje o hlukových emisích

Hodnoty hlukových emisí zjištěné podle EN 62841-1 a EN 62841-2-5 činí: Hladina hluku L

= 3,0 dB (A) Měření hluku bylo provedeno za použití sériově dodávaného pilového kotouče.

2.4.2 Údaje o vibraci

Typické kmitání ruky a paže je nižší než 2,5 m/s

Ruční kotoučová pila KSP 40 Flexistem kompletní s: 1 pilový list Ø 120 mm z tvrdokovu, 24 zubů 1 rozrážecí klín (tloušťka 1,2 mm) 1 hrdlo odsávání 1 paralelní doraz 1 obslužné nářadí v držáku na stroji 1 přepravní box Max 1 provozní návod 1 sešit „Bezpečnostní pokyny“ 2 upínky 1 FLEXI - lišta FX 140 pro délku řezu max. 140 cm Kapovací pilové systémy KSS 300 kompletní obsahující: 1 pilový kotouč Ø 120 mm z tvrdokovu, 40 zubů 1 klínový rozrážeč (tloušťka 1,2 mm) 1 hrdlo odsávání 1 souběžný doraz 1 obslužné nářadí v držáku na stroji 1 přepravní box max 1 provozní návod 1 sešit „Bezpečnostní pokyny“ 2 upínky u čísla pol. 916702, 916730, 916731, 916732, 916735 1 FLEXI - lišta FX 140 pro délku řezu max. 140 cm u č. položky 916702, 916730, 916731, 916732, 916735-142-

2.6 Bezpečnostní zařízení

Nebezpečí Tato zařízení jsou doporučována pouze pro bezpečný provoz stroje a nesmí být odnímána případně uvedena mimo funkci. Zkontrolujte bezpečnostní zařízení před zahájením provozu po stránce fungování a případného poškození. Stroj neuvádějte do provozu v případě chybějícího nebo nefunkčního bezpečnostního zařízení. Stroj je vybaven následujícími bezpečnostními zařízeními: - Horní pevný ochranný kryt - Spodní pohyblivý ochranný kryt - Velká základní deska - Madla - Klínový rozrážeč - Spínací zařízení a brzda - Hrdlo odsávání

2.7 Užívání výrobku v souladu s jeho určením

KSP 40 Flexistem / KSS 300 je vhodná výlučně k podélnému a příčnému řezání masivního dřeva. Deskové hmoty jako třískové desky, stolové desky a středně tvrdé vláknité desky je taktéž možné opracovávat. Používejte pouze povolené pilové kotouče dle EN 847-1. Je možné zpracovávat také izolační materiály z dřevěných vláken a plastů (polystyren). Jiné použití než výše uvedené není povoleno. Výrobce neručí za škodu, která vyplyne z takového jiného použití. Aby bylo zajištěno použití stroje v souladu s určením, dodržujte provozní podmínky, podmínky údržby a servisní podmínky, které jsou předepsány firmou Mafell.

Nebezpečí Při používání v souladu s určením a přes dodržování bezpečnostních ustanovení zůstávají z důvodu účelu použití určitá zbytková rizika, která mohou mít zdravotní následky. - Dotyk pilového kotouče v oblasti najížděcího otvoru pod základní deskou. - Manipulaci s částí kotouče pily pod vyčnívajícím obrobkem při řezu. - Manipulace s otáčejícími se díly ze strany: Pilový kotouč, upínací příruba a přírubový šroub. - Zpětný ráz stroje při sevření obrobku. - Zlomení nebo vymrštění pilového kotouče nebo jeho částí. - Nedotýkejte se částí, které jsou pod napětím, při otevřeném krytu a nevytažené síťové zástrčce. - Ovlivnění sluchu při déle trvajících pracích bez chrániče sluchu. - Emise dřevěných prachů ohrožujících zdraví při déle trvajícím provozu bez odsávání. - Vyskočení FLEXI lišty při neodborném používání. 3 Bezpečnostní pokyny Nebezpečí Dbejte stále následujících bezpečnostních pokynů a platných bezpečnostních ustanovení v dané zemi, kde je stroj používán! Přečtěte si také bezpečnostní pokyny v přiložené brožuře "Bezpečnostní pokyny". Všeobecné pokyny: - Děti a mladiství nesmí stroj obsluhovat. Z toho jsou vyjmuti mladiství, pracující za dohledu odborníků, za účelem jejich vzdělávání. - Nikdy nepracujte bez ochranných prostředků, které jsou předepsány pro každý pracovní proces a neměňte na stroji nic, co by mohlo ovlivnit jeho bezpečnost. - Při používání stroje ve volném prostoru je doporučováno použití ochranného spínače proti parazitním proudům.-143- - Poškozený kabel nebo zástrčka musí být ihned vyměněna. Výměnu smí provádět pouze Mafell nebo zákaznická dílna pověřená firmou MAFELL, aby se zabránilo ohrožení bezpečnosti. - Zabraňte ostrým lomům na kabelu. Speciálně při transportu a skladování neovíjejte kabel okolo stroje. Nesmí být používáno: - Praskající pilové kotouče a kotouče, jejichž tvar se změnil. - Pilové kotouče z vysoce legované rychlořezné oceli (pilové kotouče HSS). - Tupé pilové kotouče z důvodu příliš velikého zatížení motoru. - Pilové kotouče, jejichž základní tělo vykazuje větší tloušťku nebo jejichž šířka řezu (rozvod) je menší než tloušťka klínového rozrážeče. - Pilové kotouče, které nejsou vhodné pro počet otáček pilového kotouče ve volnoběhu. - Brusné kotouče Pokyny pro použití osobních ochranných pomůcek: - Při práci vždy používejte ochranu sluchu. - Při práci vždy používejte respirátor. - Při práci proto noste ochranné brýle. Pokyny k provozu: Postupy řezání

- Nepřibližujte ruce do oblasti řezání a pilového listu. Druhou rukou držte přídavné madlo na motorovém pouzdru. Pokud držíte pilu oběma rukama, nemůže dojít k jejich poranění pilovým listem. - Nesahejte pod obrobek. Ochranný kryt Vás pod obrobkem nechrání před pilovým listem. - Přizpůsobte hloubku řezu tloušťce obrobku. Pod obrobkem by mělo být vidět méně než jeden celý zub pily. - Nikdy nedržte zpracovávaný obrobek rukou nebo přes nohu. Zabezpečte obrobek stabilním úchytem. Je důležité obrobek dobře upevnit, aby se snížilo riziko styku s částmi těla, zaseknutí pilového listu nebo ztráty kontroly. - Při práci, kde může nástroj zasáhnout skryté elektrické vedení nebo vlastní síťový kabel, držte elektrický nástroj za izolovaný držák. Kontakt s vedením vedoucím proud způsobí to, že také kovové části elektrického nářadí budou pod napětím a toto vede k úderu elektrickým proudem. - Při dlouhém podélném řezu používejte vždy doraz nebo přímé vedení po hraně. Zlepšujete to přesnost řezu a snižuje možnost zaseknutí pilového listu. - Vždy používejte pilové kotouče správné velikosti a se správným úchytným otvorem (např. kosočtvercový nebo kulatý). Pilové kotouče, které nepasují k montážním dílům pily, nemají pravidelnou rotaci a způsobují ztrátu kontroly. - Nikdy nepoužívejte poškozené nebo nesprávné podložky nebo šrouby pilového kotouče. Podložky pilového listu a šrouby byly speciálně vyvinuty pro Vaši pilu, pro optimální výkon a provozní bezpečnost. Zpětný ráz - Příčiny a příslušné bezpečnostní pokyny - Zpětný ráz je náhlá reakce pilového listu, který se zahákl, zasekl nebo který není správně vyrovnán, a vede k náhlému nekontrolovanému zvednutí pily a pohybu z obrobku směrem k obsluhující osobě. - Pokud se pilový list, který je ve svírajícím se řezném otvoru, zasekne nebo zahákne, dojde k zablokování, a síla motoru vymrští pilu směrem k obsluhující osobě. - Pokud se pilový list v řezném otvoru přetočí nebo je nesprávně vyrovnán, může dojít k zaseknutí zubů zadní hrany pilového listu, čímž je pilový list vysunut z řezného otvoru a pila poskočí zpět směrem k obsluhující osobě. Zpětný ráz je důsledkem chybného nebo nesprávného použití pily. Může mu být zabráněno prostřednictvím vhodných bezpečnostních opatření, která jsou následně popsána. - Držte pilu pevně oběma rukama a paže uveďte do polohy, ve které udržíte zpětné nárazy. Vždy zaujměte polohu bočně od pilového kotouče, nikdy neuvádějte pilový kotouč do stejné roviny s vaším tělem. Při zpětném rázu může kotoučová-144- pila poskočit směrem zpátky, avšak je obsluhující osoba schopná sílu zpětného rázu v případě patřičných bezpečnostních opatření ovládat. - Pokud je pilový list zablokován nebo přerušíte práci, vypněte pilu a ponechte ji klidně v obrobku, dokud není pilový list v klidu. Nikdy se nepokoušejte odstranit pilu z obrobku nebo ji vytáhnout směrem zpět, dokud se pilový list pohybuje, jinak může dojít ke zpětnému nárazu. Zjistěte a odstraňte příčiny zaseknutí pilového listu. - Pokud chcete opět spustit pilu, která je umístěna v obrobku, umístěte pilový list do středu řezného otvoru a zkontrolujte, zda nedošlo k zaseknutí zubů pily v obrobku. Pokud se pilový list zasekne, může dojít k pohybu mimo obrobek nebo k zpětnému rázu při opětovném spuštění pily. - Velké desky podepřete, kvůli snížení rizika zpětného nárazu při zaseknutí pilového listu. Velké desky se mohou pod vlastní hmotností prohýbat. Desky je nutné na obou stranách podložit, a to jak v blízkosti řezného otvoru, tak i na hraně. - Nepoužívejte tupé ani poškozené pilové listy. Pilové listy s tupými nebo nesprávně vyrovnanými zuby způsobí u příliš tenkého řezného otvoru zvýšené tření, zaseknutí pilového listu a zpětný ráz. - Před řezáním dotáhněte nastavení hloubky a úhlu řezu. Pokud se během řezání změní nastavení, může dojít k zaseknutí pilového listu a zpětnému rázu. - Buďte zvláště opatrní při řezání do stěn nebo jiných nepřehledných částí. Zasouvající se pilový list může být při řezání zablokovaný skrytými objekty a způsobit zpětný ráz. Funkce spodního ochranného krytu - Před každým použitím zkontrolujte, zda se bezpečně zavírá dolní ochranný kryt. Nepoužívejte pilu, pokud není možné dolním ochranným krytem volně pohybovat a pokud jej nelze okamžitě zavřít. Nikdy neupínejte nebo nesvazujte dolní ochranný kryt v otevřené poloze. Pokud dojde k neúmyslnému upadnutí pily, může se spodní ochranný kryt ohnout. Otevřete ochranný kryt pomocí zpětné tažné páky a zajistěte, aby se mohl volně pohybovat a při všech řezných úhlech a hloubkách nepřišel do styku s pilovým listem ani s jinými díly. - Přezkoušejte fungování pružiny dolního ochranného krytu. Nechte pilu před použitím prověřit v servisu, pokud dolní ochranný kryt a pero nepracují bezvadně. Poškozené díly, lepivé usazeniny nebo shluky pilin způsobují zpomalení spodního ochranného krytu. - Dolní ochranný kryt otvírejte rukou pouze při zvláštním řezání, jako „ponorné a úhlové řezání“. Otevřete dolní ochranný kryt pomocí zpětné tažné páky a pak ji povolte, jakmile dojde k vniknutí pilového kotouče do obrobku. Při všech ostatních řezáních by měl dolní ochranný kryt pracovat automaticky. - Nepokládejte pilu na pracovní lavici ani na podlahu, aniž by dolní ochranný kryt zakrýval pilový kotouč. Nezakrytý, dobíhající pilový list pohybuje pilou proti směru řezání a řeže vše, co mu přijde do cesty. Dbejte přitom dobu doběhu pilového listu. Funkce klínového rozrážeče - Použijte pilový kotouč vhodný pro klínový rozrážeč Aby byl klínový rozrážeč funkční, musí být kmenový list pilového listu tenčí než klínový rozrážeč a šířka zubu větší než tloušťka klínového rozrážeče. - Dolaďte klínový rozrážeč podle popisu v tomto provozním návodu. Nesprávné odstupy, polohy a vyrovnání mohou být příčinou, že klínový rozrážeč nezabrání účinně zpětnému rázu. - Vždy používejte klínový rozrážeč, kromě u „ponorných řezů“. Po dokončení ponorného řezu znovu přimontujte klínový rozrážeč. Při ponorném řezu je klínový rozrážeč rušivý a může způsobit zpětný ráz. Tento odstavec je platný pouze pro ruční kotoučové pily bez vyklápěcího klínu MAFELL. - Aby by mohl klínový rozrážeč funkční, musí se nacházet v řezné mezeře. Při krátkém řezání je klínový rozrážeč jako chránič proti zpětnému rázu neúčinný. - Neprovozujte pilu s klínovým rozrážečem, pokud je ohnutý. Již malá porucha může zpomalit zavírání ochranného krytu.-145- Pokyny pro servis a opravy: - Pravidelné čištění stroje, především nastavovacích zařízení a vodítek, představuje výrazný bezpečnostní faktor. - Mohou být používány pouze originální náhradní díly a příslušenství MAFELL. Jinak nevzniká nárok na záruku a žádné ručení výrobce. 4 Výbava / nastavení

4.1 Připojení k síti

Dbejte před uvedením do provozu na to, že síťové napětí odpovídá provoznímu napětí, které je uvedeno na výkonovém štítku stroje.

Při všech pracích, při kterých vzniká podstatné množství prachu, napojte stroj na vhodné externí odsávání prachu. Rychlost vzduchu musí činit minimálně 20 m/s. Vnější průměr odsávacího hrdla 3 (obr. 3) činí 28 mm.

4.3 Výběr pilových listů

Abyste dosáhli dobré kvality řezu, používejte ostrý nástroj a podle materiálu a procesu si zvolte nástroj z následujícího seznamu: Řezání měkkého a tvrdého dřeva příčně a podélně vůči směru vlákna: - Pilový kotouč z tvrdokovu n.v. zubů Řezání měkkého a tvrdého dřeva zvlášť podél vlákna: - Pilový kotouč z tvrdokovu n.v. zubů Řezání měkkého a tvrdého dřeva zvlášť kolmo k vláknu: - Pilový kotouč z tvrdokovu n.v. zubů Řezání laminátu: - Pilový kotouč - tvrdokov ø 120 x 1,8 x 20 mm, 40 trapézových zubů Řezání izolačních materiálů z dřevěných vláken: - pilový kotouč - tvrdokov ø 120 x 1,8 x 20 mm, 40 zubů Řezání plastů (polystyren): - pilový kotouč - tvrdokov ø 120 x 1,8 x 20 mm, 24 zubů Objednací č. viz zvláštní příslušenství.

4.4 Výměna pilových listů

Nebezpečí Při všech servisních pracích vytáhněte zástrčku.

• Stiskněte aretovací čep 8 (obr. 2).

• Pomocí šestihranného klíče 3 (držák obr. 1) povolte šroub příruby 8 (obr. 3) proti směru hodinek, následně sejměte šroub a přední upínací přírubu 7.

• Nyní po otevření pohyblivého ochranného krytu 9 můžete pilový kotouč odstranit.

• Na upínacích přírubách nesmí být nalepeny částice.

• Při nasazování pilového kotouče dbejte na směr otáčení.

• Následně nasaďte upínací přírubu, nasaďte přírubový šroub a utáhněte jej otáčením ve směru hodinek.

• Přitom nechte aretovací čep stisknutý.

Nemačkejte aretovací čep 8 (obr. 2), pokud stroj běží! Může dojít k poškození stroje.

Nebezpečí Při všech servisních pracích vytáhněte zástrčku. Klínový rozrážeč 6 (obr. 3) zabraňuje zaseknutí pilového kotouče při podélném řezání. Správná vzdálenost od pilového kotouče je zobrazena na (obr. 8).

• Ke změně nastavení povolte šroub 4 (obr. 3) pomocí přiloženého šestihranného klíče 3 (obr. 1)

• Změňte nastavení klínového rozrážeče posunutím v podélné mezeře a následně opět utáhněte šroub. 5 Provoz

5.1 Uvedení do provozu

S tímto provozním návodem musí být seznámeny všechny osoby pověřené obsluhou stroje, přičemž je nutno pozornit zejména na kapitolu „Bezpečnostní pokyny“.-146-

5.2 Zapnutí a vypnutí

• Zapnutí: Nejprve stiskněte aretaci zapínání 1 (obr.

1) a pak stiskněte tlačítko spínače 2.

• Vypnutí: Chcete-li stroj vypnout, tak tlačítko spínače uvolněte.

5.3 Nastavení hloubky řezu

Hloubku řezu je možné nastavit plynule v rozmezí 0 až 42 mm. Za tímto účelem postupujte, jak je uvedeno následovně:

• Uvolněte upínací páku 5 (obr. 1).

• Pomocí ponorné páky 6 (obr. 2) nastavíte hloubku řezu.

• Hloubku řezu si můžete přečíst na stupnici 2 (obr.

5) na krytu. Jako ručička slouží červeně podložená

plocha 1 ponorné páky.

• Opět utáhněte upínací páku.

Hloubku řezu nastavte vždy o cca. 2 až 5 mm větší než je síla řezaného materiálu.

5.4 Nastavení pro šikmé řezy

Řezací agregát je možné nastavit na šikmé řezy pod libovolným úhlem od 0 do 45°.

• Uvolněte okřídlené šrouby 10 (obr. 2).

• Úhel nastavte podle stupnice na sklopné části.

• Následně utáhněte okřídlené šrouby 10.

Nebezpečí Nebezpečí zpětné rázu při řezech do hloubky! Před započetím hloubkového řezu položte stroj zadní hranou základní desky na doraz upevněný na obrobku. Držte stroj před zanořením dobře za madlo a lehce ho posunujte vpřed!

• Uvolněte upínací páku 5 (obr. 1).

• Ponornou páku 6 (obr. 2) vraťte zpět do původní polohy.

• Pomocí páky 2 (obr. 3) zcela otevřete pohyblivý ochranný kryt, takže je možné přiložit stroj k obrobku, který má být opracováván. Pilový kotouč nyní volně klouže nad materiálem a je možné jej nastavit podle rysky.

• Zatlačte ponornou páku 6 (obr. 2) směrem dolů, aby došlo ke svislému vniknutí pilového kotouče do obrobku. Přitom je možné si hloubku vniknutí přečíst na stupnici 2 (obr. 5). Klínový rozrážeč se při vnikání vyklání směrem nahoru. Jakmile se při pohybu stroje vpřed uvolní mezera za pilovým kotoučem, vrátí se klínový rozrážeč zpět do jeho normální polohy.

5.6 Řezání s FLEXI lištou

Nebezpečí Úhel lišt je předběžně upnutý a může dojít k jeho vyskočení - nebezpečí poranění. Držte jej při otevírání a zavírání pevně oběma rukama. První uvedení do provozu Před prvním uvedením do provozu nastavte ochranu proti pilinám 4 (obr. 4):

• Položte FLEXI lištu na rovnou podložku.

• Nastavte hloubku řezu na cca 3 mm a stupnici úhlu na 0°.

• Zapněte stroj a posunujte ho rovnoměrně ve směru řezu. Vzniklá hrana řezu na ochraně proti vydrolení slouží jako nárysná hrana při rovném a šikmém řezání.

• Položte FLEXI lištu na obrobek. Dorazte je na obrobek a srovnejte na tento nárys. Pro upevnění FLEXI lišty napněte obě upínky 1 (obr.

• Na stroji nastavte hloubku a úhel řezu.

• Na začátku FLEXI lišty přiložte stroj tak, aby zapadaly vodicí prvky 1 (obr. 4) lišty do drážky na základní desce.

• Zapněte stroj a posunujte ho rovnoměrně ve směru řezu.

Nečistěte FLEXI lištu ředidly - protiskluzové obložení by se mohlo poškodit.-147-

5.7 Řezání stínové spáry

Minimální šířka stínové spáry činí: - při použití bez souběžného dorazu 13 mm - při použití se souběžným dorazem 14 mm (při hloubce řezu 0 - 32 mm) - při použití se souběžným dorazem 18 mm (při hloubce řezu 32 - 42 mm).

• Nastavte potřebnou hloubku řezu.

• Pomocí páky 2 (obr. 3) zasuňte pohyblivý ochranný kryt a stroj přiložte k prvnímu přizpůsobenému obrobku.

• Zapněte stroj a rovnoměrně posouvejte stroj ve směru řezu, přitom používejte odsávací zařízení.

5.8 Řezání se souběžným dorazem

Souběžný doraz 4 (obr. 1) se používá k řezání souběžně s již existující hranou. Přitom může být doraz upevněn jak vpravo, tak také vlevo na stroji. Přitom činí řezná oblast na pravé straně 65 mm a na levé straně asi 250 mm. V oblasti 175 - 200 mm musí být stroj posunut o cca. 10 mm směrem nahoru, aby bylo možné zasunout zarážku pod kryt motoru.

• Můžete nastavit šířku řezu po uvolnění křídlových šroubů 9 (obr. 2), čímž posunete odpovídající doraz a následně křídlové šrouby pevně dotáhnout. Navíc je možné souběžný doraz po jednoduchém otočení použít (vodicí plocha pro hranu obrobku směřuje nahoru) jako dvojitou podložku pro zlepšení vedení stroje. Nyní může být stroj veden podél na jedné, na obrobku upevněné lati.

5.9 Řezání podle rysky

Na základní desce je ukazatel nárysu 10 (obr. 3), jak pro přímý řez, tak i pro šikmé řezy. Rysná hrana odpovídá vnitřní straně pilového kotouče. K provádění šikmých řezů je možné vidět rysku skrz otvor na levé straně horního ochranného krytu.

• Držte stroj pevně za rukojeti a uložte jej přední částí základní desky na obrobek.

• Zapněte stroj a rovnoměrně posouvejte stroj ve směru řezu.

• Po ukončení řezu vypněte pilu uvolněním tlačítka spínače 2 (obr. 1). 6 Servis a opravy

Nebezpečí Při všech servisních pracích vytáhněte zástrčku. Stroje MAFELL jsou koncipovány jako bezúdržbové. Použitá ložiska jsou namazána pro dobu své životnosti. Po delší době provozu doporučujeme předat stroj autorizovanému zákaznickému servisu MAFELL na prohlídku. Pro všechna mazná místa používejte pouze náš speciální tuk, obj. číslo 049040 (balení 1 kg).

Není-li stroj delší dobu používán, je nutno ho pečlivě vyčistit. Neošetřené kovy postříkejte antikorozním prostředkem.-148- 7 Odstranění závad

Nebezpečí Zjištění příčin existujících poruch a jejich odstranění se provádějí za neustálé vysoké pozornosti a obezřetnosti. Předtím vytáhněte zástrčku! Následně jsou uvedeny nejčastější poruchy a jejich příčiny. V případě dalších poruch se obraťte na vašeho obchodníka nebo přímo na zákaznický servis MAFELL. Závada Příčina Odstranění Stroj nelze zapnout Není k dispozici síťové napětí Prověřte přípojku síťového napětí Vadný síťový jistič Nahraďte jistič Opotřebované uhlíkové kontakty Přineste stroj do zákaznického servisu MAFELL při 230 V~ Stroj se během chodu naprázdno sám vypíná nebo zůstane během řezání stát

Zkontrolujte síťové předřazené jističe Přetížení stroje Stroj vypněte a znovu zapněte Zmenšete rychlost posuvu při 230 V~ Během řezání klesne počet otáček

Zmenšete posuv Tupý pilový kotouč Nabruste nebo vyměňte pilový kotouč při 110 / 120 V~ Stroj se zastavuje během řezu

Zkontrolujte síťové předřazené jističe Přetížení stroje Zmenšete rychlost posuvu Pilový kotouč se při posouvání stroje vpřed zasekává Příliš velký posuv Zmenšete rychlost posuvu Tupý pilový kotouč Ihned uvolněnte spínač. Odstranit stroj z obrobku a vyměnit pilový kotouč Napětí na obrobku

Špatné vedení stroje Nasaďte paralelní doraz Nerovná svrchní plocha obrobku Vyrovnejte plochu Spálené skvrny na místech řezu Pilový kotouč není vhodný pro daný pracovní úkon nebo je tupý Vyměňte pilový kotouč Ucpaný výhoz špon Dřevo je příliš vlhké

Dlouhotrvající řez bez odsávání Napojte stroj na externí odsávání, případně odsávač prachu s jemnými částicemi Pilový kotouč vibruje v obrobku Pilový kotouč není správně vyladěný Dotáhněte pilový kotouč Obrobek není upevněn Upevněte obrobek pomocí svorek Spodní ochranný kryt se nezavírá nebo jen pomalu Ve spodním ochranném krytu se nachází piliny a kusy dřeva Odstraňte piliny a kusy dřeva-149- 8 Zvláštní příslušenství

Řezný kotouč - TK ø 120 x 1,8 x 20 mm, 12 zubů, WZ (podélný řez) Obj. č. 092560 - Řezný kotouč - TK ø 120 x 1,8 x 20, 24 zubů, WZ (podélný a příčný řez) / Řezání plastů (polystyren) Obj. číslo 092558

Řezný kotouč - TK ø 120 x 1,8 x 20, 40 zubů, FZ/TR (příčný řez) / Řezání izolačních materiálů z dřevěných vláken Obj. číslo 092559 - Řezný kotouč - TK ø 120 x 1,8 x 20, 40 zubů, TR (laminát) Obj. číslo 092578

- Příslušenství FLEXI lišty:

Svěrka, šroubovací Obj. číslo 093281 - Vodicí zařízení S Obj. číslo 208169

Sáček na piliny kompletní Obj. č. 206787
