KSS 300 - Seghetto Mafell - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Sega circolare portatile / Sistema di taglio a lunghezza
Marca	Mafell
Modello	KSS 300
Tensione di esercizio	230 V CA / 110 V CA
Frequenza di rete	50 Hz
Potenza assorbita in funzionamento continuo	900 W (230 V) / 1000 W (110 V)
Velocità a vuoto	8800 min⁻¹
Profondità di taglio (0°)	42 mm
Profondità di taglio (45°)	29 mm
Diametro lama max/min	120 mm / 112 mm
Foro di fissaggio lama	20 mm
Peso (senza cavo né guida parallela)	2,3 kg
Dimensioni (con dispositivo di guida)	200 x 550 x 200 mm
Livello sonoro (LWA)	103 dB(A)
Vibrazione mano-braccio	< 2,5 m/s²
Dispositivi di sicurezza	Cappuccio protettivo superiore fisso, cappuccio protettivo inferiore mobile, grande piastra di base, maniglie, coltello divisore, dispositivo di comando e freno, tubo di aspirazione
Dotazione standard	1 lama carburo 120 mm 40 denti, 1 coltello divisore, 1 manicotto di aspirazione, 1 guida parallela, 1 utensile di servizio, 1 valigetta di trasporto, 1 manuale d'uso, 1 libretto delle norme di sicurezza, 2 morsetti di serraggio, 1 guida FLEXI FX 140
Uso conforme	Taglio longitudinale e trasversale di legno massiccio, pannelli derivati dal legno, materiali isolanti in fibre di legno e materie plastiche (polistirolo)
Manutenzione e cura	Pulizia regolare, uso di pezzi di ricambio originali Mafell, revisione presso il servizio assistenza Mafell dopo uso prolungato

Domande frequenti - KSS 300 Mafell

Come cambiare la lama della sega?

Scollegare la spina elettrica. Azionare il bullone di blocco (8), allentare la vite del flangia (8) con il cacciavite a esagono in senso antiorario, rimuovere la vite e la flangia di serraggio anteriore. Aprire il cappuccio protettivo mobile (9) per rimuovere la lama. Durante il montaggio, rispettare il senso di rotazione. Rimettere la flangia e la vite, serrare in senso orario tenendo premuto il bullone di blocco.

Come regolare la profondità di taglio?

Allentare la leva di serraggio (5). Regolare la profondità con la leva di immersione (6). Il valore si legge sulla scala graduata (2) del coperchio, con il fondo rosso della leva come indicatore. Stringere la leva a fondo. La profondità deve essere di circa 2-5 mm in più rispetto allo spessore del materiale.

Come eseguire un taglio in immersione?

Allentare la leva di serraggio (5). Portare la leva di immersione (6) all'indietro. Aprire il cappuccio protettivo mobile con la leva (2) per posizionare la macchina sul pezzo. La lama gira liberamente sopra. Premere la leva di immersione verso il basso per far immergere la lama verticalmente. Il coltello divisore si solleva e poi ritorna in posizione avanzando.

Quali accessori sono disponibili?

Gli accessori includono diverse lame per sega in carburo (12, 24, 40 denti), la guida FLEXI FX 140, i morsetti, il dispositivo di guida S, e un sacco per trucioli. Fare riferimento al manuale per i numeri d'articolo.

Come utilizzare la guida FLEXI?

Prima del primo utilizzo, azionare il protettore anti-schegge (4) posando la guida su un piano, regolare la profondità a 3 mm e far avanzare la macchina accesa. Il bordo di taglio ottenuto funge da traccia. Fissare la guida al pezzo con i morsetti di serraggio. Inserire gli elementi di guida della guida nella scanalatura della piastra di base, quindi eseguire il taglio.

Quali sono le norme di sicurezza importanti?

Indossare sempre protezione acustica, maschera antipolvere e occhiali protettivi. Non mettere le mani nella zona di taglio. Tenere la macchina con entrambe le mani. Usare il coltello divisore tranne per i tagli in immersione. Controllare il cappuccio protettivo inferiore prima di ogni utilizzo. Scollegare la spina prima di qualsiasi manutenzione.

Come effettuare la manutenzione della macchina?

Pulire regolarmente la macchina, in particolare i dispositivi di regolazione e le guide. Utilizzare solo pezzi di ricambio originali Mafell. I cuscinetti a sfere sono ingrassati a vita; dopo un lungo periodo, far revisionare la macchina presso un centro assistenza Mafell. Per la conservazione prolungata, pulire e spruzzare le parti metalliche nude con un antiruggine.

Cosa fare in caso di blocco della lama?

Rilasciare immediatamente l'interruttore. Scollegare la spina. Estrarre la macchina dal pezzo. Verificare se la lama è smussata o se l'avanzamento era troppo rapido. Usare la guida parallela per un migliore guida. Se il problema persiste, contattare il servizio assistenza Mafell.

Posso usare lame non Mafell?

Si consiglia di utilizzare solo lame per sega conformi alla EN 847-1 e adatte alla macchina (diametro max 120 mm, foro 20 mm, spessore corpo max 1,2 mm, larghezza di taglio 1,8 mm). L'uso di lame non conformi può compromettere la sicurezza e la garanzia.

Come regolare il coltello divisore?

Scollegare la spina. Allentare la vite (4) con il cacciavite a esagono. Regolare il coltello divisore spostandolo nella sua scanalatura longitudinale per ottenere la distanza corretta dalla lama (vedere illustrazione 8 del manuale). Stringere la vite a fondo.

MANUALE UTENTE KSS 300 Mafell

Sega circolare portatile / Troncatrice a sega

Traduzione delle istruzioni per l'uso originali 41

Leggere tte avventen di sicurezza e le istruzioni. La mancanza del rispetto delle avventenze di sicurezza e delle istruzioni possono causare scossa elettrica, incendio e/o gravi lesioni. Conservare tutte le avventenze di sicurezza e le istruzioni per il futuro.

WAARSCHUWING

I-Dichiarazione di conformità CE

Con la presente certificiamo che la macchina KSP 40 FLEXITEM e conforme alle segunti direttive CE applicabili. Nella progettazione e la costruzione sono state applicate le seguenti norme. Responsabile per la composizione della documentazione tecnica: Mafe/ AG

I - Dichiarazione di conformità CE

Cn la presente certificiamo che la macchina KSS 300 e conforme alle seguent direttive CE applicabili. Nella progettazione e la costruzione sono state applicate le seguenti norme. Responsabile per la composizione della documentazione tecnica: Mafeil AG

1 Spiegazione dei symboli 42
2 Informazioni sul prodotto 42
2.1 Informazioni sul fabbricante 42
2.2 Identificazione della macchina 42
2.3 Dati tecnici 43
2.4 Emissioni 43
2.5 Volume di fornitura 44
2.6 Dispositivi di sicurezza 45
2.7 Impiego conforme alla destinazione 45
2.8 Rischi residui 45
3 Avvertenze di sicurezza 45
4 Allestamento / Regolazione 48
4.1 Collegamento a rete 48
4.2 Aspirazione dei trucoli 48
4.3 Scelta della lama di sega 48
4.4 Sostituzione della lama di sega 48
4.5 Cuneo divaricatore 49
5 Funzionamento 49
5.1 Messa in funzione 49
5.2 Accensione e spegnimento 49
5.3 Regolazione della profondità di taglio 49
5.4 Regolazione per tagli obliqui 49
5.5 Tagli ad immersione 49
5.6 Taglio con barra guida flessibile 50
5.7 Taglio di giunti di dilatazione 50
5.8 Segare con la battuta parallela 50
5.9 Taglio su tracciatura 50
6 Manutenzione e riparazione 51
6.1 Tenuta a magazzino 51
7 Eliminazione dei guasti 51
8 Accessori speciali 52
9 Disegno esploso e distinta dei ricambi 52

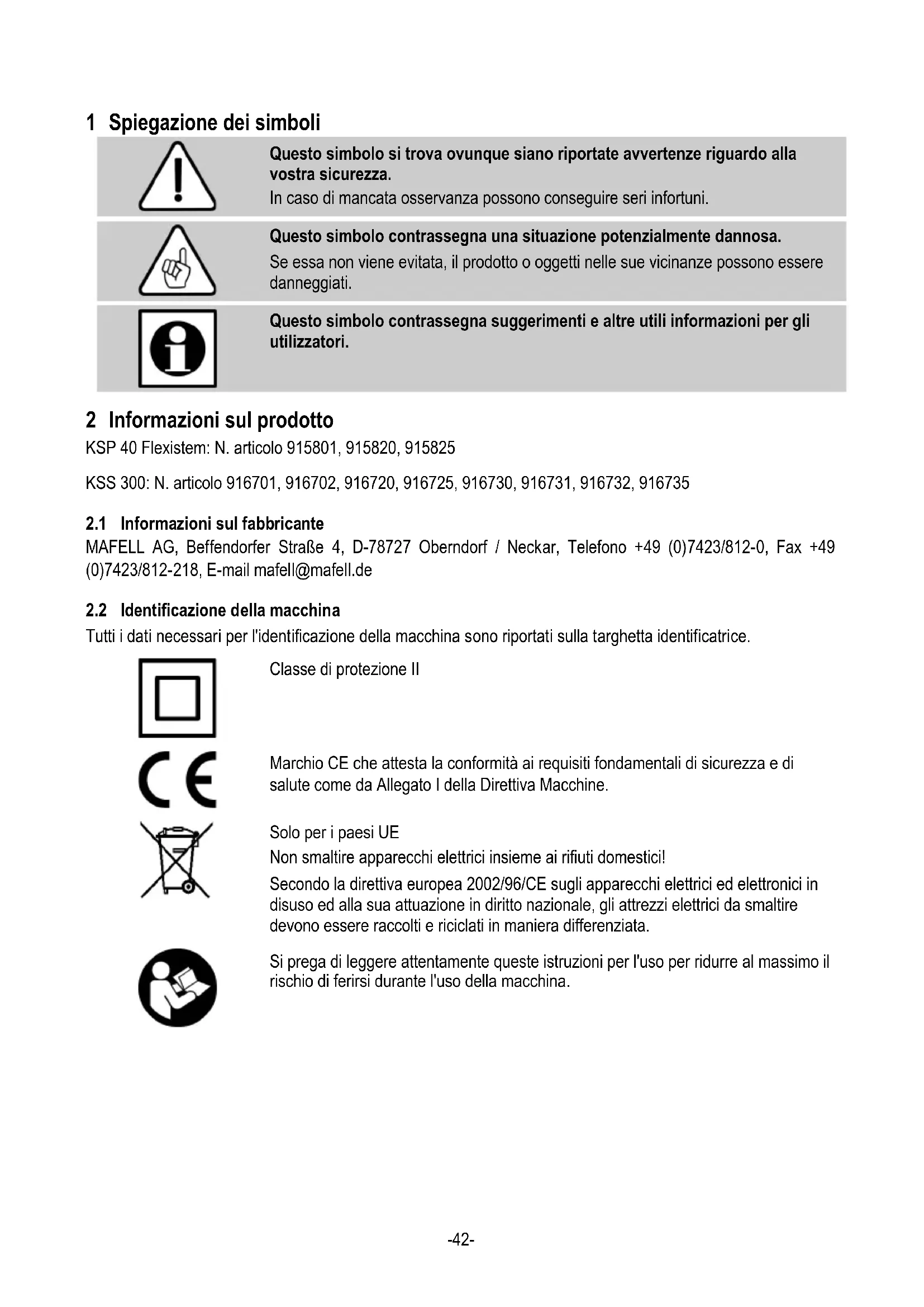

1 Spiegazione dei symboli

Questo symbolo si trova ovunque siano riportate avvertenze riguardo alla vostra sicurezza.

In caso di mancata osservanza possono conseguire seri infortuni.

Questo significato contrassegna una situazione potenzialmente dannosa.

Seessa non viene evitata, il prodotto o oggetti nelle sue vicinanze possono essere danneggiati.

Questo significato contrassegna suggerimenti e altre utili informazioni per gli utilizzatori.

2 Informazioni sul prodotto

KSP 40 Flexistem: N. articolo 915801, 915820, 915825

KSS 300: N. articolo 916701, 916702, 916720, 916725, 916730, 916731, 916732, 916735

2.1 Informazioni sul fabbricante

MAFELL AG, Beffendorfer Straße 4, D-78727 Oberndorf / Neckar, Telefono +49 (0)7423/812-0, Fax [phone], E-mail [e-mail]

2.2 Identificazione della macchina

Tutti i dati necessari per l'identificazione della macchina sono riportati sulla targhetta identificatrice.

Classe di protezione II

Marchio CE che attesta la conformità ai requisiti fondamentali di sicurezza e di salute come da Allegato I della Direttiva Macchine.

Solo per i paesi UE

Non smaltire apparecchi elettrici insieme ai rifiuti domestici!

Secondo la direttiva europea 2002/96/CE sugli appearecchi elettrici ed elettronici in disuso ed alla sua attuazione in diritto nazionale, gli attrezzi elettrici da smaltire devono essere raccolti e riciclati in maniera differenziata.

Si prega di leggere attendamente queste istruzioni per l'uso per ridurre al massimo il rischio di ferirsi durante l'uso della macchina.

2.3 Dati tecnici

KSP 40 Flexistem

Tensione operativa	230 V CA	110 V CA
Frequenza di rete	50 Hz	50 Hz
Potenza assorbita nel funzionamento continuo	900 W	1000 W
Corrente assorbita nel funzionamento continuo	4,1 A	9,1 A
Numero di giri a vuoto	8800 min-1
Profondità di taglio 0°/30°/45°	42/36/29 mm
Gruppo di taglio girevole	0 – 45°
Diametro della lama di taglio max/min	120/112 mm
Spessore massimo del corso di base della lama di taglio	1,2 mm
Larghezza di taglio dell'utensile	1,8 mm
Foro di inserimento della lama di taglio	20 mm
Diametro del bocchettone di aspirazione	28 mm
Peso alla cavo elettrico, alla battuta parallela	2,2 kg
Dimensioni (larghezza x lunghezza x altezza)	181 x 306 x 199

KSS 300

Tensione operativa	230 V CA	110 V CA
Frequenza di rete	50 Hz	50 Hz
Potenza assorbita nel funzionamento continuo	900 W	1000 W
Corrente assorbita nel funzionamento continuo	4,1 A	9,1 A
Numero di giri a vuoto	8800 min-1
Profondità di taglio 0°/45°	42/29 mm
Gruppo di taglio girevole	0 - 45°
Diametro della lama di taglio max/min	120/112 mm
Spessore massimo del corso di base della lama di taglio	1,2 mm
Larghezza di taglio dell'utensile	1,8 mm
Foro di inserimento della lama di taglio	20 mm
Diametro del bocchettone di aspirazione	28 mm
Pesorawnza cavo elettrico,rawnza battuta parallela	2,3 kg
Dimensioni incl. dispositivo guida (I x I x a)	200 x 550 x 200 mm
come sistema sega troncatrice
Profondità di taglio 0°/45°	40/27 mm
Lunghezza di taglio con spessore pezzo di 12/40 mm	337/292 mm
Peso con dispositivo di guida,rawnza cavo di elettrico	3,0 kg

2.4 Emissioni

Le emissioni di rumore indicate sono state misurate secondo la norma EN 62841-1 ed EN 62841-2-5 e sono essere utilizzate per confrontare l'eletttroutensile con un'alto e per fare una valutazione preliminare del carico.

Pericolo

Le emissioni di rumore durante il reale utilizzo dell'eletttroutensile possono differire dai valori indicati, a seconda del modo in cui l'eletttroutensile viene utilizzato, in particolare del tipo di pezzo da lavorare.

Percio, indossare sempre una protezione dell'udito,anche quando I'eletttroutensile funziona allaenza carico!

2.4.1 Informazioni riguardo all'emissione di rumore

I valori di rumorosità determinati secondo EN 62841-1 ed EN 62841-2-5 sono:

Livello di pressione acustica L

PA = 9 5 dB (A)

Incertezza

KPA = 3, 0 dB (A)

Livello di potenza sonora L

PA = 1 0 3 dB (A)

Incertezza K

La misurazione della rumorosità è stata effettuata con la lama da taglio fornita di serie.

2.4.2 Informazioni sulle vibrazioni

L'oscillazione tipica mano-braccio è minore di 2,5 m/s²

2.5 Volume di fornitura

Sega circolare portatile KSP 40 Flexistem completa di:

1 lama da taglio circolare in metallo duro 0 120 mm, 24 denti
1 cuneo divaricatore (spessore 1,2 mm)
1 bocchettone di aspirazione
1 battuta parallela
1 utensile d'uso alloggiato nel supporto della macchina
1 valigetta per il trasporto Max
1 manuale di istruzioni d'uso
1 libretto „Aventenze di sicurezza“
2 staffe di serraggio
1 barra guida flessibile FX 140 per una lunghezza di taglio di massimo 140 cm

Sistema sega troncatrice KSS 300 completa di:

1 lama da taglio circolare in metallo duro 120 mm, 40 denti
1 cuneo divaricatore (spessore 1,2 mm)
1 bocchettone di aspirazione
1 battuta parallela
1 utensile d'uso alloggiato nel supporto della macchina
1 valigetta per il trasporto max
1 instruzioni per l'uso
1 libretto "Norte di sicurezza"
2 staffe di serraggio per n art. 916702, 916730, 916731, 916732, 916735
1 barra guida flessibile FX 140 per lunghezza di taglio massima di 140 cm per n art. 916702, 916730, 916731, 916732, 916735

2.6 Dispositivi di sicurezza

Pericolo

I dispositiivi descritti sono indispensablei per il funzionamento sicuro della macchina e non devono essere rimossi o manomessi.

Prima del funzionamento, verificare la funzione dei dispositivi di sicurezza e la presenza di eventuali danneggiamenti. Non utilizzato la macchina con dispositivi di sicurezza mancanti o inefficaci.

La macchina è dotata dei seguenti dispositivi di sicurezza:

• cappa protettiva superiore fissa
• cappa protettiva inferiore mobile
• ampio piano di appoggio
• manici
  cuneo divaricatore
  dispositivo di commutazione e freno
• bocchetone di aspirazione

2.7 Impiego conforme alla destinazione

La KSP 40 Flexistem / KSS 300 è esclusivamente adatta al taglio longitudinale e trasversale di legno massiccio.

Si possono tagliareanche tavole di legno come pannelli di truciolato, paniforti e pannelli MDF. Usare lame da taglio approvate secondo EN 847-1.

É possibile lavorareanche materiali isolanti in fibra di legno e materiali di plastica (polistirolo).

Ogni altri tipo di uso di quello descritto sopra viene considerato non consentito. Il produttore non risponde per danni derivanti da un uso di tale tipo.

Per usare la macchina conforme alla sua destinazione d'uso è necessario osservare le condizioni di esercizio, di manutenzione e di riparazione prescritte da Mafell.

2.8 Rischi residui

Pericolo

Nonostante l'uso conforme alla destinazione e l'osservanza delle disposizioni di sicurezza restano dei rischi residui causati dall'uso previsto, i quali potrebbero comportare di conseguenza danni alla salute.

• Contatto con la lama da taglio in corrispondenza dell'apertura al di fatto del piano di appoggio.
• In fase di taglio, contatto con la parte della lama da taglio sporgente da quello al pezzo.
• Contatto con le parti girevoli dal lato: lama da taglio, flangia di serraggio e vite della flangia.
• Contraccolpo della macchina in caso di inceppamento nel pezzo.
• Rottura e fuoriuscita della lama da taglio o di sue parti.
• Contatto con pezzi fatto tensione con alloggiamento aperto e spina elettrica non estratta.
• Danneggiamo dell'udito in caso di lavori prolongati alla cuffie protettive.
• Emissione di polveri di legno nocive alla salute in caso di lavoro prolongato sulla impianto di aspirazione.
• Apertura di scatto della barra guida flessibile se utilizzata scorrettamente.

3 Avvertenze di sicurezza

Pericolo

Osservate sempre le seguenti avventenze di sicurezza e le disposizioni di sicurezza vigenti nel paese di utilizzazione!

Leggere anche le avventenze di sicurezza containute nell'opuscolo allegato «Avvertenze di sicurezza»

Avvertenze di carattere generale:

• É assolutamente vietato che esta macchina venga usata da bambini o da ragazzi. Fanno eccezione giovani sotto la sorveglianza di personale esperto ai fini di istruzione.
• Non lavorate mai perché i dispositivi di protezione prescritti per il lavoro in questione e non modificate

nessun componente della macchina che ne possa compromettere la sicurezza.

• Se si usa la macchina all'aperto si raccomanda l'uso di un interrottore magnetotermico di sicurezza per correnti di guasto.
• Cavi o spine difettosi devono essere sostituiti immediatamente. La sostuzione deve essere eseguita solo da Mafell o da un'officina di assistenza clienti MAFELL autorizzata, per cui evitare pericoli in materia di sicurezza.
• Evitate di schiacciare o piegare fortemente il cavo. Non avvolgete il cavo intorno alla macchina, soprattutto durante il trasporto e l'immagazzinaggio della macchina.

• lame da taglio crepate e lame dalla forma alterata;
• lame da taglio in acciaio rapido altamente legato (lame in acciaio superrapido);
• lame da taglio che non tagliano a causa dell'eccessiva sollecitazione del motore;
• lame da taglio con uno spessore del corpo di base maggiore o con una larghezza di taglio minore dello spessore del cuneo divicatore;
• lame da taglio non adatte per la velocità della lama a vuoto.
• Mole a disco

Avvertenze per l'impiego di dispositivi di protezione individuali:

• Indossare sempre una protezione dell'udito durante i lavori.
• Indossare sempre una mascherina antipolvere durante i lavori.
• Indossare per tutti i lavori indossare occhiali di protezione.

Avvertenze relative al servizio:

Procedura di sega

Pericolo

• Non avvincare le mani alla zona della sega e della lama di sega. Con la seconda mano afferrare l'impugnatura supplementare o il carter del motore. Se la sega viene tenuta con

entrambe le mani, le stesse non possono essere.
lesionate alla lama di sega.

• Non mettere le mani sotto il pezzo. La cappa di protezione non può proteggere le mani sotto il pezzo alla lama di sega.
• Adattare la profondità di taglio allo spessore del pezzo. Sotto il pezzo non deve sporgere più di uno spessore di altezza dente.
• Non afferrare mai il pezzo da segare con la mano né appoggiarlo sulla gamba. Bloccare il pezzo ad un supporto stabile. è importante fissare bene il pezzo per minimizzato sono il pericolò di fatto con il corpo, che la lama si incastra o la perdita del controllo.
• Tenere l'utensile elettrico dalle superfici dell'impugnatura isolate, quando eseguite dei lavori dove l'utensile utilizzato potrebbe toccare cavi elettrici nascosti oppure il proprio cavo di alimentazione. Il contatto con un cavo conduttore di corrente mette sotto tensione anche le parti metalliche dell'utensile elettrico e causa una scossa elettrica.
• Utilizzare sempre un elemento di battuta o una guida diritta per bordi per effettuare tagli longitudinali. Questo migliorara la precisione del taglio e minimizza la possibilità che la lama di sega s'incastra.
• Utilizzare sempre lame di sega della giusta grandezza e con foro di alloggio adatto (p. es. a forma di rombo o tondo). Le lame di sega non adatteagli elementi montati della sega ruotano irregularmente e portano alla perdita del controllo.
  Non utilizzato mai rondelle o viti della lama di sega danneggiate o non adatte. Le rondelle e le viti della lama di sega sono progettate specificamente per la vostra sega, per un rendimento ottimale e la sicurezza operativa.

Contraccolpo - Cause e rispettive avvertenze di sicurezza

• Un contraccolpo è un'improvvisa reazione di una lama di sega che rimane agganciata e incastrata o allineata sbagliata, che porta a fare sollevare la sega in modo incontrato muovendosi fuori dal pezzo in direzione dell'operatore.
• Quando la lama di sega si incastra nella fessura di taglio, si blocca e la forza del motore colpisce la

sega facendola ritornare indietro in direzione dell'operaore.

• Se la lama di sega durante il taglio della sega viene storta o disallineata, i denti sul bordo lama posteriori sono incastrarsi nella superficie del legno, facendo fuoriuscire la lama muovendola fuori alla fessura di taglio e la sega salute indietro in direzione dell'operatore.

Un contraccolpo è la consegenza di un uso sbagliato o difettoso della sega. Ciò cui essere impedito attraverso idonee misure precauzionali come di seguito descritte.

• Afferrare la sega con entrambé le mani e portate le braccia in una posizione adatta a resistere alle forze di contraccolpo. Tenersi sempre lateralemente della lama di sega, mai portare la lama di sega in linea con il vostro corpo. In caso di contraccolpo, la sega circolare cui saltare all'indietro, ma l'operatore cui controllare le forze di contraccolpo adottando idonee misure precauzionali.
• Nel caso la lama di sega s'inastra oppure il lavoro viene interrotto, spegnere la sega e tenerla ferma dentro il materiale finché la lama di sega si è completamente fermata. Mai tentare di rimuovere la sega dal pezzo o di tirarla indietro nelle la lama di sega è ancora in movimento, altrimenti si potrebbe verificare un contraccolpo. Rilevare ed eliminare la causa per l'incastro della lama di sega.
• Se volete riavviare una sega che è incastrata nel pezzo, centrare la lama di sega nella fessura di taglio e verificare se i denti della lama sono incastrati/bloccati nel pezzo. Se la lama di sega s'incastra, la stessa può fuoriscire dal pezzo oppure causare un contraccolpo quando la sega viene riavviata.
• Sostenere i pannelli di grande dimensioni per ridurre il rischio di contraccolpo a causa dell'inceppamento della lama di sega. I grande pannelli potrebberoiegarsi (inflettere) per il proprio peso. I pannelli devono essere sosteni su entrambi i lati e cchio sa nelle vicinanze della fessura di taglio che vicino allo spigolo.
  Non utilizzato lame di sega ottuse o danneggiate. Lame di sega con denti ottusi o allineati sbagliati causano, per una fessura di taglio

troppo stretta, un attrito troppo elevato, l'incestro della lama di sega e un contraccolpo.

• Prima di iniziare a segare, serrare a fondo gli elementi per la regolazione di profundità e di angolo di taglio. Se durante il segare le impostazioni cambiano, la lama di sega può incastrarsi e causare andere contraccolpi.
• Fare particolare attenzione nel segare in pareti esistenti o in altre zone non visibili. La lama di sega che immerge più bloccarsi nel segare in oggetti nascosti e causare contraccolpi.

Funzione della cappa di protezione inferiore

• Prima di anni uso controllare se la cappa di protezione inferiore si chiude correttamente. Non utilizzare la sega se la cappa di protezione inferiore non si muove liberamente e non si chiude subito. Non bloccare né legare mai la cappa di protezione inferiore in posizione aperta. Se la sega incustodita cadrebbe, la cappa di protezione inferiore potrebbe piegarsi. Aprire la cappa di protezione con la leva di ritorno e assicurarsi che si nuova liberamente e che in tutti gli angoli e profondità di taglio non tocchi né la lama di sega né altri elementi.
• Verificare il funzionamento della molla per la cappa di protezione inferiore. Lasciare eseguire la manutenzione della sega prima dell'uso, se la cappa di protezione inferiore e la molla non funzionano perfettamente. Elementi danneggiati, depositi incollati o accumuli di trucioli lasciano lavorare la cappa di protezione in modo ridardato.
• Aprire a mano la cappa di protezione inferiore solo per tagli particolari, ad esempio per „tagli ad immersione o ad angolo“. Aprire la cappa di protezione inferiore con la leva di ritorno e rilasciarla non appena la lama di sega è penetrata nel pezzo. Per tutti gli altri lavori della sega, la cappa di protezione inferiore deve lavorare automaticamente.
• Non appoggiare la sega sul banco di lavoro o sul pavimentorawn che la cappa di protezione inferiore copri la lama di sega. Una lama di sega non protetta e a seguire muove la sega in direzione opposta alla direzione di taglio e sega tutto quello che incontrà. Osservare assolutamente il tempo d'inerzia della lama di sega.

Funzione del cuneo divaricatore

• Utilizzare una lama di sega adatta al cuneo divaricatore. Affinché il cuneo divaricatore abbia effetto, la lama base della sega deve essere più sottile del cuneo divaricatore stesso e la larghezza dente magiore dello spessore del cuneo divaricatore.
• Registrare il cuneo divaricatore come descripto nelle presenti istruzioni d'uso. Distanze sbagliate, posizione e allineamento possono essere il motivo che il cuneo divaricatore non possa impedire efficacemente un contraccolpo.
• Utilizzare sempre il cuneo divaricatore, eccetto per „tagli ad immersione". Eseguito un taglio ad immersione, rimontare il cuneo divaricatore. Il cuneo divaricatore disturba durante i tagli ad immersione e potrebbe causare un contraccolpo. Questo paragrafo vale solo per seghe circolari portatilienza cuneo divaricatore MAFELL.
• Per poter agire, il cuneo divaricatore deve trovarsi nella fessura di taglio. Per tagli corti, il cuneo divaricatore non è efficace ad impedire un contraccolpo.
• Non fare funzionare la sega con cuneo divaricatore curvato. La chiusura della cappa di protezione cui assere ridata è con un minimo disturbo.

Avvertenze circa la manutenzione e riparazione:

• Un importante fattore di sicurezza consiste nella regolare pulizia della macchina, soprattutto quella dei dispositivi di regolazione e delle guide.
• Devono essere utilizzati solo pezzi di ricambio ed accessori originali MAFELL. In caso contrario la garanzia decade; il produttore non risponde per eventuali guasti.

4 Allestamento / Regolazione

4.1 Collegamento a rete

Prima della messa in funzione verificate che la tensione di rete corrisponda a quella riportata sulla targhetta identificatrice della macchina.

4.2 Aspirazione dei trucioli

Durante tutti i lavori in cui viene prodotta molta polvere, occorre collegare la macchina ad un idoneo dispositivo di aspirazione esterno. La velocità dell'aria deve essere di almeno 20m / s

Il diametro interno del bocchettone di aspirazione 3 (Fig. 3) è pari a 35 mm .

4.3 Scelta della lama di sega

Per ottenere una buona qualità di taglio è necessario usare una lama da taglio affiliata e scegliere un tipo di lama adatta al materiale e all'impiego dalla segunte tabella:

Taglio di legno dolce e duro in senso trasversale e longitudinale alla direzione delle fibre:

• Lama da taglio circolare in metallo duro n.v. denti

Taglio di legno dolce e duro specialmente lungo la direzione delle fibre:

• Lama da taglio circolare in metallo duro n.v. denti

Taglio di legno dolce e duro specialmente in senso trasversale a quello delle fibre:

• Lama da taglio circolare in metallo duro n.v. denti

Taglio di laminato:

• Lama da taglio in metallo duro Ø 120 x 1,8 x 20 mm, 40 denti trapezoidali

Taglio di materiali isolanti in fibra di legno:

• Lama di sega circolare in metallo duro Ø 120 x 1,8 x 20 mm, 40 denti

Taglio di materiali di plastica (polistirolo):

• Lama di sega circolare in metallo duro Ø 120 x 1,8 x 20 mm, 24 denti

Per no. ordinine vedi accessori speciali.

4.4 Sostituzione della lama di sega

Pericolo

Tirate la spina elettrica prima di iniziare i lavori di manutenzione.

• Premete il perno di arresto 8 (Fig. 2).
• Con la chiave esagonale 3 (supporto Fig. 1) prima allentate la vite della flangia 8 (Fig. 3) in senso antiorion senso antiorario e poi togliete la vite e la flangia di serraggio anteriore 7.
• Adesso potete estrre re la lama di taglio dopo aver aperto la cappa protettiva mobile 9.

• Le flange di serraggio devono essere prive di residui attaccati.

• Osservate il senso di rotazione durante l'inserimento della lama da taglio.

• Successivement inserte la flangia di serraggio, applicate la vite della flangia e stringetela girandola in senso orario.
• Tenete premuto il perno di arresto durante esta operazione.

Non premete il perno di arresto 8 (Fig.2)mente la macchina è in moto! La macchina può subire danni.

4.5 Cuneo divaricatore

Pericolo

Tirate la spina elettrica prima di iniziare i lavori di manutenzione.

Il cuneo divaricatore 6 (Fig. 3) impedisce il blocco della lama durante il taglio longitudinale. La giusta distanza alla lama di taglio è rappresentata in (Fig. 8).

• Per effettuare la regolazione allentate la vite 4 (Fig. 3) con la chiave esagonale in dotazione 3 (Fig. 1).
• Regolate il cuneo divaricatore facendolo scorrere quando necessario nell'apposita fessura longitudinale e stringete poi nuovamente la vite.

5 Funzionamento

5.1 Messa in funzione

Tutte le personne addette all'uso della macchina devono conoscere le presenti istruzioni per l'uso ed in particolare essere edotte circa il contento del capitolo "Avvertenze di sicurezza".

5.2 Accensione e spegnimento

• Accensione: Premete prima il blocco di accensione 1 (Fig. 1) e poi azionate la leva di accensione 2.
• Spegnimento: Per spegnere la sega, rilasciate la leva di accensione.

5.3 Regolazione della profondità di taglio

La profundità di taglio può essere regolata in modo continuo tra 0 e 42 mm.

A tal proposito procedere come segue:

• Allentate la leva di serraggio 5 (Fig. 1).
• Impostare la profondità di taglio con la leva d'immersione 6 (Fig. 2).
• La profondità di taglio può essere rilevata alla Scala 2 (Fig. 5) sulla copertura. Come indicatore (lancetta) viene utilizzata la superficie 1 sottomosta in rosso della leva d'immersione.
• Stringete nuovamente la leva di serraggio.

Regolate sempre la profundità di taglio circa da 2 a 5 mm superiore allo spessore di materiale da tagliare.

5.4 Regolazione per tagli obliqui

Il gruppo di taglio può essere regolato per i tagli obliqui su qualiasi angolo desiderato tra 0 e 45° .

• Allentate la vite ad alette 10 (Fig. 2).
• Regolate l'angolo desiderato significato sulla Scala presente sul segmento inclinabile.
• Infine stringete nuovamente la vite ad alette 10.

5.5 Tagli ad immersione

Pericolo

Pericolo di contraccolpo durante l'esecuzione di tagli a tuffo! Prima di eseguire dei tagli a tuffo è necessario appoggiare la macchina con il bordo posteriore del piano di appoggio ad una battuta fissata al pezzo in lavorazione. Durante il taglio a tuffo tenete ben ferma la macchina per il manico e spingetela leggermente in avanti!

• Sbloccate la leva di serraggio 5 (Fig. 1).
• Spingete la leva sommersa 6 (Fig. 2) indietro.
• Aprite la cappa protettiva mobile con la leva 2 (Fig. 3) in modo tale da poter appoggiare la macchina su pezzo da tagliare. A quello punto la lama da taglio scorre liberamente sul materiale e cui quere allineata per la tracciatura.
• Spingete la leva sommersa 6 (Fig. 2) in bassoosi la lama da taglio cui penetrare perdicolarmente nel pezzo da segare. La profundità del taglio a tuffo cui essere rilevata sulla Scala 2 (Fig. 5). Mentre la

lama penetranellegno, ilcuneodivaricatore scompare rientrando completamente verso l'alto. Non appena la macchina avanza e si libera la fessura dietro alla lama, il cuneodivaricatore torna nella sua normale posizione.

5.6 Taglio con barra guida flessible

Pericolo

La squadra della guida è molto tensione e può improvisamente aprimsi di scatto - pericolò di feriri. Tenetela ferma con entrambi le mani durante l'aperatura e la chiusura.

Prima messa in funzione

Regolate il gommino antischegga 4 (Fig. 4) prima della prima messa in funzione:

• Posate la barra guida flessible su una superficie pianà.
• Regolate la profundità di taglio su ca. 3 mm e la scala graduata su 0° gradi.
• Accendete la macchina e spingetela uniformamente in direzione di taglio.

Il bordo di taglio appena ottenuto sul gommino antischegga serve da bordo di tracciatura quando si effettuano tagli diritti e tagli obliqui.

• Posate la barra guida flessibile sul pezzo da tagliare. Premetela contro il pezzo in lavorazione e allineatel a lungo la tracciatura.

Fissate la barra guida flessibile bloccando in posizione entrambé le staffe di serraggio 1 (Fig. 6) con i morsetti.

Funzionamento

• Regolate la profundità e l'angolo di taglio sulla macchina.
• Posate la macchina all'inizio della barra guida flessibile in modo che gli elementi di guida 1 (Fig. 4) della barra guida innestino nella scanalatura del piano di appoggio.
• Accendete la macchina e spingetela uniformamente in direzione di taglio.

Non pulire la barra guida flessibile con solventi. La superficie antiscivolo potrebbe danneggiarsi.

5.7 Taglio di giunti di dilatazione

La larghezza minima dei giunti di dilatazione è di:

• 13 mm durante l'uso -, battuta parallela
• 14 mm durante l'uso con battuta parallela (con profondità di taglio 0 - 32 mm)
• 18 mm durante l'uso con battuta parallela (con profondità di taglio 32 - 42 mm).
• Regolare la profondità di taglio necessaria.
• Tirare indietro la cappa protettiva mobile con la leva 2 (Fig. 3) e posare la macchina sul primo pezzo inserto
• Accendere la macchina e avanzarla regolarmente in direzione di taglio, utilizzato durante cui l'aspiratore.

5.8 Segare con la battuta parallela

La battuta parallela 4 (Fig. 1) consente il taglio parallelo rispetto ad un bordo preesistente. La battuta può essere montata sua sul lato destro che sinistro della macchina. Sul lato destro il Campo di taglio è parla 65 mm , su quello sinistro 250 mm .

Nel range di 175 - 200 mm la macchina deve essere portata di circa 10 mm in alto, affinché la battuta possa essere spinta molto il carter del motore.

• Potete regolare la larghezza di taglio allentando le viti ad alette 9 (Fig. 2) e spostando quanto serve la battuta. Infine serrate nuovamente le viti ad alette.

Per una migliorie guida della macchina la battuta parallela cui è essere aggiuntivamente utilizzata, semplicitamente girandola (la superficie di guida per lo spigolo del pezzo è rivolta in alto),anche come doppio appoggio. Quindi la macchina cui è essere guidata lungo una tessata sul pezzo.

5.9 Taglio su tracciatura

Il piano d'appoggio ha un bordo di tracciatura 10 (Fig. 3) sua per il taglio dritto sua per tagli obliqui. Questo bordo di tracciatura corrisponde al lato interno della lama da taglio. Per tagli obliqui la tracciatura è visible attraverso l'apertura sul lato sinistro della cappa protettiva superiore.

• Tenere la macchina ferma per i manici e appoggiare la parte anteriore della piastra base sul pezzo da lavorare.
• Accendere la macchina e avanzarla uniformamente in direzione di taglio.
• Dopo aver terminato il taglio spegnere la sega, rilasciendo subito la leva di accensione 2 (Fig. 1).

6 Manutenzione e riparazione

Pericolo

Tirate la spina elettrica prima di iniziare i lavori di manutenzione.

Le machine MAFELL sono costruite in maniera da richiedere una manutenzione ridotta.

I cuscinetti a sfera utilizzati sono lubricificati a vita. Dopolunghi periodi di esercizio raccomandiamo di lasciarrevisionare o controllare la macchina da un centro di assistenza clienti autorizzato MAFELL.

Per tutti i punti di lubrificazione utilizzate solo il nostro grasso speciale, n° d'ordine 049040 (barattolo da 1 kg).

6.1 Tenuta a magazzino

Pulire accuratamente la macchina se non viene usata per un lungo periodo. Spruzzare dell'antiruggine sulle parti di metallo lucide.

7 Eliminazione dei guasti

Pericolo

L'accertamento delle cause dei seguenti disturbi e la loro eliminazione richiedono sempre la massima attenzione e cautela. Prima di procedere a qualsiasi intervento, estrarre sempre la spina elettrica!

Di seguito sono riportati alcuni dei disturbi più frequenti e le rispettive cause. In caso di disturbi differenti, rivolgetevi al vostro rivenditore o direttamente al servizio di assistenza MAFELL.

Disturbo	Causa	Rimedio
La macchina non si accende	Manca la tensione	Controllare l'alimentazione della tensione
	Fusibile guasto	Sostituire il fusibile
	Spazzole a carbone usurate	Consegnare la macchina ad un centro di assistenza clienti MAFELL
con 230 V~ La macchina si spegne autonomamente durante la marcia a vuoto oppure si ferma durante il taglio	Mancanza di alimentazione di rete	Controllare il fusibile di rete
	Sovraccarico della macchina	Spagnere e riaccendere la macchina Ridurre la velocità di avanzamento
con 230 V~ La velocità si abbassa durante il taglio	Avanzamento eccessivo	Ridurre l'avanzamento
	Lama di taglio senza filo	Affilare o sostituire la lama di sega
con 110 / 120 V~ La macchina si ferma durante il taglio	Mancanza di alimentazione di rete	Controllare gli interruptori o i fusibili del circuito elettrico
	Sovraccarico della macchina	Ridurre la velocità di avanzamento
Inceppamento della lama da taglio durante l'avanzamento della macchina	Eccessivo avanzamento	Ridurre la velocità di avanzamento
	Lama di taglio senza filo	Rilasciare immeditamente l'interruttore. Rimuovere la macchina dal pezzo in lavorazione e sostuire la lama
	Tensioni nel pezzo in lavorazione
	Conduzione non corretta e lineare della macchina	Applicare la battuta parallela
	Pezzo in lavorazione alla superficie non piana	Appianare la superficie
Bruciature in corrispondenza dei tagli	Lama non idonea al tipo di taglio oenza filo	Sostituire la lama
Espulsore trucoli intasato	Legno troppo umido
	Taglio prolongato senza aspirazione	Collegare la macchina ad un aspiratore esterno, p. es. un piccolo aspiratore portatile
La lama della sega vibra nel pezzo in lavorazione	Lama della sega non regolata correttamente	Serrare di nuovo la lama della sega
	Pezzo da lavorare non fissato	Fissare il pezzo da lavorare con morsetti
La cappa di protezione mobile inferiore non si chiude oppure solo lentamente	Trucoli e pezzi di legno nella cappa di protezione mobile inferiore	Rimuovere i trucoli e i pezzi di legno

8 Accessori speciali

• Lama per sega in metallo duro Ø 120 x 1,8 x 20 mm, 12 denti, WZ (taglio longitudinalale)
• Lama per sega in metallo duro 120 x 1,8 x 20 mm, 24 denti, WZ (tagli longitudinali e trasversali) / Taglio di materiali di plastica (polistirolo)
• Lama per sega in metallo duro Ø 120 x 1,8 x 20 mm, 40 denti, FZ/TR (taglio trasversale) / Taglio di materiali isolanti in fibra di legno
• Lama per sega in metallo duro Ø 120 x 1,8 x 20 mm, 40 denti, TR (laminato)
• Barra Flexi FX 140, cpl.
• Accessori per la barra guida flessibile:

Morsetto

dispositivo guida S N. d'ordinazione 208169
- Sacchetto per trucioli completo

N. d'ordinazione 092560
N. d'ordinazione 092558
N. d'ordinazione 092559
N. d'ordinazione 092578
N. d'ordinazione 204372
N. d'ordinazione 093281
N. d'ordinazione 206787

9 Disegno esploso e distinta dei ricambi

Le corrispondenti informazioni riguardo ai ricambi sono riportate alla notre homepage: www.mafell.com

Inhoudsopgave

5.6 Cortar con barra FLEXI

'Peligro!

5.8 Cortar con tope parallelo
