KSS 300 - Sierra Mafell - Manual de uso y guía de instrucciones gratis

Tipo de producto	Sierra circular portátil / Sistema de corte a medida
Marca	Mafell
Modelo	KSS 300
Tensión de servicio	230 V CA / 110 V CA
Frecuencia de red	50 Hz
Potencia consumida en funcionamiento continuo	900 W (230 V) / 1000 W (110 V)
Velocidad en vacío	8800 min⁻¹
Profundidad de corte (0°)	42 mm
Profundidad de corte (45°)	29 mm
Diámetro de hoja máx./mín.	120 mm / 112 mm
Agujero de fijación de la hoja	20 mm
Peso (sin cable ni guía paralela)	2,3 kg
Dimensiones (con dispositivo de guía)	200 x 550 x 200 mm
Nivel sonoro (LWA)	103 dB(A)
Vibración mano-brazo	< 2,5 m/s²
Dispositivos de seguridad	Cubierta protectora superior fija, cubierta protectora inferior móvil, placa base grande, mangos, cuchillo divisor, dispositivo de mando y freno, tubo de aspiración
Equipamiento estándar	1 hoja de carburo 120 mm 40 dientes, 1 cuchillo divisor, 1 manguito de aspiración, 1 guía paralela, 1 herramienta de servicio, 1 maletín de transporte, 1 manual de instrucciones, 1 libro de normas de seguridad, 2 garras de sujeción, 1 riel FLEXI FX 140
Uso conforme	Corte longitudinal y transversal de madera maciza, paneles derivados de la madera, materiales aislantes de fibras de madera y plásticos (poliestireno)
Mantenimiento y cuidado	Limpieza regular, uso de piezas de repuesto originales Mafell, revisión por servicio técnico Mafell después de uso prolongado

Preguntas frecuentes - KSS 300 Mafell

¿Cómo cambiar la hoja de sierra?

Desconecte el enchufe de la red. Accione el perno de bloqueo (8), afloje el tornillo de brida (8) con la llave Allen en sentido antihorario, retire el tornillo y la brida de sujeción delantera. Abra la cubierta protectora móvil (9) para retirar la hoja. Al colocar, respete el sentido de giro. Vuelva a colocar la brida y el tornillo, apriete en sentido horario mientras mantiene presionado el perno de bloqueo.

¿Cómo ajustar la profundidad de corte?

Afloje la palanca de sujeción (5). Ajuste la profundidad con la palanca de inmersión (6). El valor se lee en la escala graduada (2) de la cubierta, con el fondo rojo de la palanca como indicador. Vuelva a apretar la palanca a fondo. La profundidad debe ser aproximadamente 2 a 5 mm más que el grosor del material.

¿Cómo realizar un corte de inmersión?

Afloje la palanca de sujeción (5). Tire hacia atrás la palanca de inmersión (6). Abra la cubierta protectora móvil con la palanca (2) para colocar la máquina sobre la pieza. La hoja gira libremente por encima. Presione la palanca de inmersión hacia abajo para que la hoja se sumerja verticalmente. El cuchillo divisor se separa hacia arriba y luego vuelve a su lugar al avanzar.

¿Qué accesorios están disponibles?

Los accesorios incluyen diferentes hojas de sierra de carburo (12, 24, 40 dientes), el riel FLEXI FX 140, las abrazaderas, el dispositivo de guía S, y una bolsa para virutas. Consulte el manual para los números de artículo.

¿Cómo usar el riel FLEXI?

Antes del primer uso, accione el protector antiastillas (4) colocando el riel sobre una base plana, ajuste la profundidad a 3 mm, y haga avanzar la máquina en marcha. El borde de corte obtenido sirve como trazo. Fije el riel a la pieza con las garras de sujeción. Enganche los elementos de guía del riel en la ranura de la placa base, luego realice el corte.

¿Cuáles son las instrucciones de seguridad importantes?

Use siempre protección auditiva, mascarilla antipolvo y gafas de protección. No coloque las manos en la zona de corte. Sujete la máquina con ambas manos. Use el cuchillo divisor excepto para cortes de inmersión. Verifique la cubierta protectora inferior antes de cada uso. Desconecte el enchufe antes de cualquier mantenimiento.

¿Cómo mantener la máquina?

Limpie regularmente la máquina, especialmente los dispositivos de ajuste y las guías. Use solo piezas de repuesto originales Mafell. Los rodamientos de bolas están engrasados de por vida; después de un período prolongado, haga revisar la máquina por un servicio técnico Mafell. Para almacenamiento prolongado, limpie y rocíe las partes metálicas desnudas con un anticorrosivo.

¿Qué hacer en caso de bloqueo de la hoja?

Suelte inmediatamente el interruptor. Desconecte el enchufe. Retire la máquina de la pieza. Verifique si la hoja está desafilada o si el avance fue demasiado rápido. Use la guía paralela para un mejor guiado. Si el problema persiste, contacte al servicio técnico Mafell.

¿Puedo usar hojas que no sean Mafell?

Se recomienda usar solo hojas de sierra conformes a EN 847-1 y adecuadas para la máquina (diámetro máx. 120 mm, agujero 20 mm, grosor del cuerpo máx. 1,2 mm, ancho de corte 1,8 mm). El uso de hojas no conformes puede comprometer la seguridad y la garantía.

¿Cómo ajustar el cuchillo divisor?

Desconecte el enchufe. Afloje el tornillo (4) con la llave Allen. Ajuste el cuchillo divisor desplazándolo en su ranura longitudinal para obtener la separación correcta respecto a la hoja (ver ilustración 8 del manual). Apriete el tornillo a fondo.

MANUAL DE USUARIO KSS 300 Mafell

Traducción del manual de 65 instrucciones original

Lea das indicaciones de seguidade instrucciones. Si no se cumplen las indicaciones de seguidade instrucciones, se pueda produir descargas elctricas, incendios y/o lesiones graves. Guarde todas las indicaciones de seguidade instrucciones para el futuro.

VAROITUS

E-Declaración de conformidad CE

Con la presente se certifica que laquina KSP 40 FLEXISTM cumple las directivas europeas Mentionadas, las cuales forman la base tanto del diseño constructivo como de los procesos de fabricacion. Apoderado legal para la compilation de la documento Tecnica: Mafell AG

E - Declaración de conformidad CE

Con la presente se certifica que la造血 KSS 300 cumple las directivas europeas Mentionadas, las cuales forman la base tanto del diseño constructivo como de los procesos de fabricacion. Apoderado legal para la compilation de la documentacion Tecnica: Mafell AG

1 Leyenda. 66
2 Datos del producto 66
2.1 Datos del fabricante 66
2.2 Identificacion de laquina 66
2.3 Datos&Tecnicos 67
2.4 Emissiones 67
2.5 Contenido 68
2.6 Dispositivos de seguridad 69
2.7 Uso correcto 69
2.8 Riesgos residuales 69
3 Instrucciones de seguridad 69
4 Reepquipamento/Ajustes 72
4.1 Alimentacion de red 72
4.2 Sistema de aspiracion de virutas 72
4.3 Seleccion del disco de sierra 72
4.4 Cambio del disco de sierra 72
4.5 Cuña de partir 73
5 Funcionamento 73
5.1 Puesta en funciona 73
5.2 Conexión y desconexión 73
5.3 Ajuste de la profundidad de corte 73
5.4 Ajustes para cortes inclinados 73
5.5 Cortes de incisión 73
5.6 Cortar con barra FLEXI 74
5.7 Ranuras anchas con bisel 74
5.8 Cortar con tope parallelo 74
5.9 Serrar por la linea de trazado 74
6 Mantenimiento y reparacion 75
6.1 Almacenaje 75
7 Eliminacion de fallos技术和 75
8 Accesorios especiales 76
9 Dibujo de explosión y lista de piezas de recambio 76

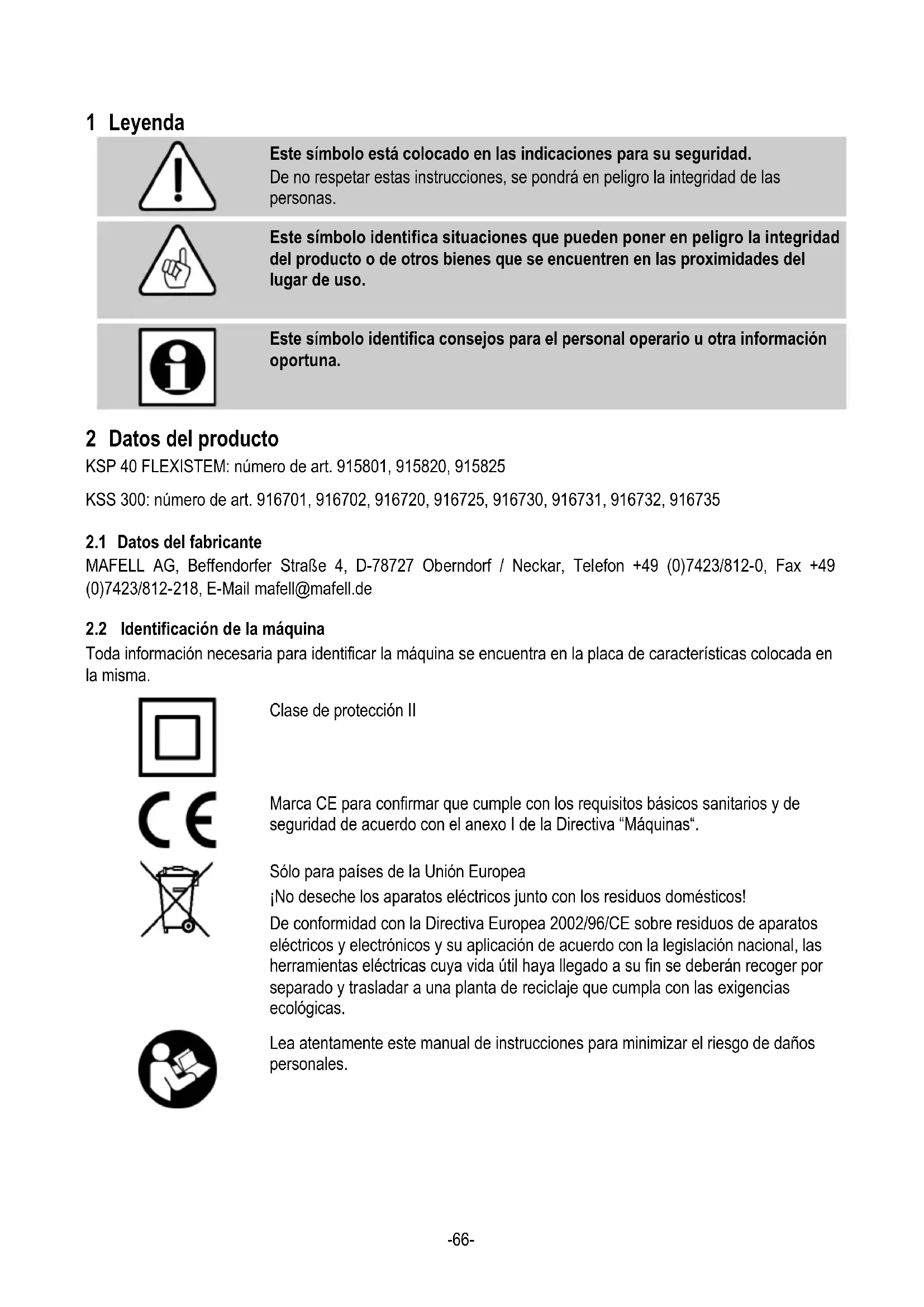

1 Leyenda

Este"simbolo está colocado en lasindicaciones para su seguidad.

De no respetar estas instrucciones, se pondrá en peligro la integridad de las personas.

Este sentido identifica situaciones que puedaponer enpeligro la integridad del producto o deothers bienes que seencuentren en las proximidades del lugar de uso.

Este).(20) Identifica"(21) para el personal operario u.others informacion oportuna.

2 Datos del producto

KSP 40 FLEXISTEM: numero de art. 915801, 915820, 915825

KSS 300: numero de art. 916701, 916702, 916720, 916725, 916730, 916731, 916732, 916735

2.1 Datos del fabricante

MAFELL AG, Beffendorfer Straße 4, D-78727 Oberndorf / Neckar, Telefon [phone], Fax [phone], E-Mail [e-mail]

2.2 Identificacion de laquina

Toda informacion necessaria para identificar laquina se encuentra en la plac de caracteristicas colocada en la mesma.

Clase de proteccion II

Marca CE para confirmar que cumple con los requisitos basicsicos sanitarios y de seguridad de acuerdo con el anexo I de la Directiva "Máquinas".

Sólo para páízes de la Unión Europea

No deselecte los aparatos electricos jusqu con los residuos domesticos!

De conformidad con la Directiva Europea 2002/96/CE sobre residuos de aparatos electricos y electrónicos y su aplicación de acuerdo con la legislación nacional, las ferramentas electricas cuya vidautilhayallegadoa su fin sedeferan recoger por separado y trasladar a una planta de reciclaje que cumpla con las exigencias ecologicas.

Lea atentamente este manual de instrucciones para minimizar el riesgo de daños personales.

2.3 Datos&Tecnicos

KSP 40 FLEXITEM

Tensión de funciona	230 V AC	110 V AC
Frecuencia de alimentación	50 Hz	50 Hz
Potencia de entrada funcionacontinuo	900 W	1000 W
Consumo de corriente funcionacontinuo	4,1 A	9,1 A
Velocidad en vacío	8800 min-1
Profundidad de corte 0°/30°/45°	42/36/29 mm
Base inclinable	0 – 45°
Diámetro del disco de sierra max/min	120/112 mm
Grosor de cuerpo base de la hoja desierra	1,2 mm
Ancho de corte herramenta	1,8 mm
Taladro de alojamento del disco de sierra	20 mm
Diámetro tubo de aspiración	28 mm
Peso sin cable de trabajo de red, sin tope paralelo	2,2 kg
Dimensiones (anch. x long. x alt.)	181 x 306 x 199

KSS 300

Tensión de funciona	230 V AC	110 V AC
Frecuencia de alimentación	50 Hz	50 Hz
Potencia de entrada funcionacontinuo	900 W	1000 W
Consumo de corrente funcionacontinuo	4,1 A	9,1 A
Velocidad en vacío	8800 min-1
Profundidad de corte 0°/45°	42/29 mm
Base inclinable	0 - 45°
Diámetro del disco de sierra max/min	120/112 mm
Espesor máximo cuerpo del disco de sierra	1,2 mm
Ancho de corte herramipta	1,8 mm
Taladro de alojamento del disco de sierra	20 mm
Diámetro tubo de aspiración	28 mm
Peso sin cable de alimentación de red, sin tope paralelo	2,3 kg
Dimensiones, incluyendo Dispositivo de guía (a. x l. x a.)	200 x 550 x 200 mm
funcimiento como sistemas de tronzar
Profundidad de corte 0°/45°	40/27 mm
Longitud de corte, espesor de la pieza de trabajo 12/40 mm	337/292 mm
Peso con dispositivo de guía, sin cable de red	3,0 kg

2.4 Emissiones

Las emisiones de ruido indicadas se han medido conforme a la EN 62841-1 y EN 62841-2-5 y se pueda usar para comparar la herramienta electrica con除外s herramientos y para hacer una estimacion provisional de la energia.

Peligro

Las emisiones de ruido que se produzcan durante el uso real de la herramienta peuvent desviarse de los valuesindicados,dependiendo del tipo y modo de uso de la herramienta y,especiallymente,según el tipo de pieza que se trabajo.

Porarlo es importante queutilice proteccionauditiva,incluso cuando la herramentalelectricafuncione sincarga.

2.4.1 Información relativa a la emisión de ruidos

Valores de emisión de ruidos, determinados según las normas EN 62841-1 y EN 62841-2-5:

Nivel de presión acústica L

$$ P A = 9 5 \mathrm {d B} (\mathrm {A}) $$

Inseguridad

$$ \mathrm {K P A} = 3, 0 \mathrm {d B} (\mathrm {A}) $$

Nivel de potencia acústica L

$$ \mathrm {P A} = 1 0 3 \mathrm {d B} (\mathrm {A}) $$

Inseguridad K

La medida de ruidos fue realizada con el disco de sierra estandar suministrado.

2.4.2 Información relativa a las vibraciones mecánicas

El valor típico de vibraciones mano-brazo es inferior a 2,5m / s^2

2.5 Contenido

Sierra circular manual KSP 40 Flexistem compl., incluyendo:

1 disco de sierra con plaquitas de metal duro 120 mm, 24 dientes
1 cuna de partir (1,2 mm de espesor)
1 tubo de aspiración
1 tope parallelo
1 Herramiento de manejo con soporte en laquina
1 maleta de transporte Max
1 Manual de instrucciones
1 libre "Instrucciones de seguridad"
2 garras de sujeción
1 barra FLEXI FX 140 para longitud de corte de 140 cm, como máximo

Sistema de tronzar KSS 300, incluyendo:

1 disco de sierra con plaquitas de metal duro 120 mm, 40 dientes
1 cuna de partir (1,2 mm de espesor)
1 tubo de aspiración
1 tope parallelo
1 herramiento de manejo con soporte en laquina
1 maleta de transporte max
1 manual de instrucciones
1 cuaderno "Instrucciones de seguridad"
2 garras de sujeción, número de referencia 916702, 916730, 916731, 916732, 916735
1 barra FLEXI FX 140 para una longitud de corte maxima de 140 cm, número de referencia 916702, 916730, 916731, 916732, 916735

2.6 Dispositivos de seguridad

Pelicro!

Los dispositivos descriños garantizan la seguridad en el trabajo con estaquina, por lo tanto, no se pueda desmontar ni desactivar.

Antes de operar laquina, comprobar el funciona de los dispositivos de seguridad y si estan danados. No utilize laquina si faltan los dispositivos de seguidad o no funciona.

Laquina ofrece los siguientes dispositivos de seguidad:

• Cubierta de proteccion fija superior
• Cubierta de proteccion flexible inferior
• Placa de soporte de grandes dimensiones
• Empunñaduras
• Cuña de partir
  Dispositivos de connexion y desconexión y freno
• Tubo de aspiración

2.7 Uso correcto

La KSP 40 Flexistem / KSS 300 únicamente se pueda utiliser paraURTar longitudinal y transversalmente madera maciza.

Asimismo, se pueda trabajo materiales compuestos como madera agglomerada, tableros de madera estratificada y tipo Mdf, Utilice los discos de sierra autorizados, según EN 847-1.

Tambien se pueda procesar materiales aisantes de fibra de madera y materiales sintéticos (poliestireno).

Cualquier除外 uso de laquina se considera inapropiado. No seouldrapresentar reclamacionalguna ante el fabricante por los daños que se desprendan del uso inapropiado.

El uso apropiado de laquina comprende respetar todas las instrucciones de service, mantenimiento y reparacion del fabricante.

2.8 Riesgos residuales

;Peligro!

A pesar de utiliser laquina conforme al uso proyecto y Respectando todas las normas de seguridad aplicables, existen riesgos residuales que se deben a la finalidad de uso y que pueda tener consecuencias para la salute.

• Contacto con el disco de sierra en la zona de comienzo de corte debajo de la placa de soporte.
• Contacto con la parte saliente del disco de sierra en la parte inferior de la pieza de trabajo durante el corte.
• Contacto lateral con los siguientes elementos giratorios: disco de sierra, brida de sujeción y tornillo de brida.
• Retroceso de laquina al atascarse con la pieza de trabajo.
• Rotura o desprendimiento del disco de sierra o de partes del mesmo.
• Contacto con componentes bajo tension con la carcasa abierta y la alimentacion de tension conectada.
• Danos al oído debido al trabajo intensivo sin la proteccion adecuada.
• Emisión de polvo de madera, nocivo para la salute, durante el trabajo intensivo sin el conveniente sistemas de aspiración.
• Desprendimiento de la barra FLEXI en caso de uso inapropiado.

3 Instrucciones de seguridad

Pelicro!

Respete siempre las instrucciones de seguridad resumidas en este capitulo y las normas correspondientes al pays de que se trate.

Lea también las instrucciones de seguridad del folleto adjunto "Instrucciones de sécurité".

Instrucciones generales

• No podrán manejar estaística personas menos deidad,excepto adolescentes bajo la

supervisión de una personaequalida y en el marco de la formación profesional de los mismos.

• No realice nunca tareaas sin los correspondentes dispositivos de proteccion previstos ni efectue modificaciones en laquina que能把an perjudicar la seguridad en el trabajo.
• Para el uso de laquina al aire libre, se recomienda introducir un interruptor de corriente de defecto.
• Reemplace inmediamenterialquier cable o conector defectuoso. Para evitar riesgos en la seguridad, solo lo可以选择 sustituir Mafell o un servicei technique autorizzato por Mafell.
• No doble nunca el cable. No envuelva nunca el cable alrededor de laquina, particulamente durante el transporte o almacenimiento de laquia.

No se deben utilizar discos de sierra

• agrietados o deformados,
  -Grabados en acero rápido altoamente aleado,
• disappointados por la energia excesiva del motor,
• con cuerpo de espesor superior o ancho de corte (triscado) inferior al espesor de la cuna de partir,
• que no sean aptos para la velocidad defuncionamiento en vacio de laquina.
• Discos de lijia

Instrucciones relativas al equipamento de proteccion personal

• Utilizar sempre protecciones auditivas para trabajo.
• Utilizar siempre unaascarilla para trabajo.
• Utilizar siempre gafas de proteccion durante todos los trabajo.

Instrucciones de uso

Procedimiento de sierra

Peligro

• Mantenga las manos fuera de la zona de corte, evitandorialquiercontactocon el disco de sierra.Sujete conla segunda mano la empunadura adiconal or la carcasa del motor. Si

las dos manos sujetan la sierra, no se pueda lesionar con la hoja de sierra.

• No coloque nunca las manos debajo de la pieza de trabajo. La funda protectora no le pueda proteger de la hora de sierra debajo de la pieza de sierra.
• Ajuste la profundidad de corte según el espesor de la pieza de trabajo. Debe quedar visible menos de una alta de dientes completa debajo de la pieza de trabajo.
• No sujete nunca la pieza de trabajo con la mano o colocado sobre la pierna. Fije la pieza de trabajo sobre un soporte estable. Es importante fazer bien la pieza de trabajo para minimizar el riesgo de entrada en contacto con el cuerpo, enganchar la hoja de sierra o perdcer el control.
• Sujete la herramienta electrica por las superficies de agarre aisladas cuando realizanearobos en los que pueda encontrarconductos de corriente escondidos o el propio conductode conexion alutilizarla herramienta.Elcontacto con un conducto transmisor de corriente pone entension las piezas de metal de la herramientalelectrica yprovoca una descarga electrica.
• Para realizar cortes longitudinales, utilise sempre un tope o guía de borde recto adequado. Esto mejora la exactitud de corte y reduce las posibilidades de que la hoja de corte quede enganchada.
• Utilizar siempre hojas de sierra del tamanio apropiado con taladros de alojamento adequados (p. ej. en forma de almohadilla o redondeados). Las hojas de sierra que no se ajusten a las piezas de montaje de la sierra, funciona de forma irregular y provocan la perdida de control.
• No utilise nunca arandelas o tornillos danados o inapropiados para fjar el disco de sierra. Las arandelas y tornillos de la hora de sierra han sido construidas especialmente para su sierra, para un rendimiento y seguridad en el funciona bajoolestimos.

Rebote - Causas y lasindicaciones de seguridad correspondentes

• Un rebote es una reccion repentina bajo a una hoja de sierra enganchada, atascada o mal colocada que hace que la hoja se levante de forma

incontrolada y se salga de la pieza de trabajo en direccion del operario.

• Si la hoja de sierra se engancha o atasca en la ranura de sierra, se bloquea y la potencia del motor golpea la sierra en direccion al operario.
• Si la hoja de sierra se gira en el corte de sierra o se colocata mal, se pueda enganchar los dientes del borde trasero de la hoja en la superficie de madera. Al hacer este, la hoja de sierra se sale de la ranura y la sierra salta hacía extras en direction al operario.

El rebote es la consecuencia de un uso erroneo o fallido de la sierra. Se pueda evaporar si se toman las precauciones descritas a continuación.

• Sujete laquina con las dos manos y coloque los brazos en una posicion que permita compensar las fuerzas de rebote de laquia. No realice nunca cortes sujetando laquina directamente ante el cuerpo. En caso de rebote, la sierra circular可以选择 saltar hacía extras, pero el operario可以选择 resistir las fuerzas de rebote mediante las medidas de precaución apropriadas.
• Si la hoja de sierra se engancha o interrupme el trabajo, desconnecte la sierra y mantenga el material quieto hasta que la hoja de sierra se pare. No intente nunca alejar la hoja de la pieza de trabajo ni tirar hacía除外 cuando la hoja de sierra está en Movimiento, de lo contrario pueda sufirse unrebote. Averigue ySolutione el motivo del enganche de la hoja de sierra.
• Antes de volver a arrancar laquina puesta en la pieza de trabajo, centre el disco de sierra en la ranura de corte y compruebe que no está bloqueado el dentado. Si la hora de sierra se engancha, se pueda salir de la pieza de trabajo y provocar unrebote si se reinicia la sierra.
• Siempre que se cortenPlaces de grandes dimensiones, estas se deben apoyar para evaporar golpes al bloquearse el disco de sierra.. LasPlacesgrandessepuedoblarpor su propio peso. Lasplacastienenque tener un soporte poraminslados,tanto circa de la ranura de la sierra como enel borde.
• No utilise nunca discos de sierra desculpados o dañados. Las hojas de sierra con dientes romos o mal colocados provocar un mayor roce,

enganches de la hoja de sierra y rebotes por una ranura de sierra demasiado estrecha.

• Antes de proceder aURTar, fije los dispositivos para ajustar la profundidad y el ángulo de corte. Si durante la sierra se cambian las configuraciones, se pueda enganchar la hora de sierra y provocar un rebote.
• Ponga especial precaución al serrar paredes existentes u另一边 zonas que no se Vean. La hora de sierra insertada se possible bloquear al serrar en objetivos ocultos y provocar unrebote.

Funcionamento de la funda inferior

• Antes de utiliser laquina, compruebe el correcto funciona el cubierta de proteccion inferior. Prohibido usar laquina si no es posible mover ni cerrarcorrectamente la cubierta inferior. No bloquearni fjar de alguna manera la cubierta en laposicion de abierto. Si cae la sierra al suelo deforma involuntaria, se pueda dolar la funda protectora inferior. Abra la funda protectora con lapalanca y asegurese de que se mueve sinproblemas y toca la hora de sierra ni除外 piezas enninguna profundidad ni angulo de corte.
• Compruebe el correcto funciona del resorte de la cubierta inferior. En caso de anomalias en la cubierta inferior o el resorte, entrega laquina al servicios专业技术. Las piezas danadas, los depuestos pegados o la acumulación de virutas hace que la funda inferior trabaje con retraso.
• Solo abra manualmente la cubierta inferior para realizar cortes especialas, como "inversión" o "angular". Para Abrir la cubierta inferior, acontece la palanca prevista. En el momento de entrada el disco de sierra en la pieza de trabajo, suele la palanca. Durante todos los problemas con sierra, la funda protectora inferiorDebe trabajo de forma automatica.
• No coloque nunca laquina en el Banco de trabajo o en el sueño sin haber protegado el disco de sierra colocando la cubierta inferior en la posición adequada. Si la hora de sierra está en marcha de inercía sin protección, moverá la sierra en la direccion contraía de corte y sierra lo que se ponga por delante. Tenga en cuenta el tiempo de marcha en inercía de la hora de sierra.

Funcioncimiento de la cuña de separación

• Utilice la hoja de sierra apta para la cuna de separacion. Para que la cuna de separaciononga efecto, la matriz de la hoja de sierra技术支持 que ser masFINE que la cuna de separacion y el ancho del diente debe ser superior al grosor de la cuna de separacion.
• Ajuste la cuña de separación como se describe en el manual de instrucciones. Si la cuña de separación no ejercce el efecto deseado y evita el rebote, se pueda averber aunas distancias, posiciones y colocaciones erroneas.
• Utilice siempre la cuña deSeparated, excepto realizando cortes de inmersión. Monte la cuña deSeparated antes del corte de inmersión. La cuña deSeparated estorba a la hora de realizar cortes de inmersión y pueda provocar un rebote. Este apartado solo se refiere a las sierras circulares manuales sin cuña de abatable de MAFELL.
• La cúa de partir sólo tendrá efecto si se encuesta en la ranura de corte. En el caso de cortes cortos, la cúa de separación no tiene efecto a la hora de evitar un rebote.
• No utilise laquina si la cuna de partir está deformada. Una leve interferencia ya pueda ralentizar el cierre de la funda protectora.

Instrucciones de mantenimiento y reparación

• Por razones de seguridad, es imprescindible limpiar con regularidad laquina, particulamente los dispositivos de ajuste y de guía.
• Unicamente pueda usar accesos y piezas de recambio originales de MAFELL. De lo contrario, no seouldrapresentar reclamacionalguna ante el fabricante.

4 Reequipamento / Ajustes

4.1 Alimentación de red

Antes deponer en marcha laquina,aseguirese de que la tension de red se corresponda con la tension de service indicada en la placacdecharacteristicas de laquina.

4.2 Sistema de aspiración de virutas

Cortando materiales que provocan la formación masiva de polvo, conecte laquina con un sistemas de aspiración externo adecuado. Será necessities una velocidad de aire minima de 20 m/s.

El tubo de aspiracion 3 (Fig. 3) ofrece un diametro interior de 35mm

4.3 SeLECTION del disco de sierra

Para asegurar una calidad de corte optima, utilise unicamente ferramentas bien aflidas. Selecciona la ferramenta adecuada según el material cortado y las conditiones de corte dadas, ver lasuma lista:

Cortar madera blanda y dura transversalmente o en el sentido de la fibra:

• Disco de sierra de metal duro n.v. dientes

Cortar madera blanda y dura en el sentido de la fibra:

• Disco de sierra de metal duro n.v. dientes

Cortar madera blanda y dura transversalmente al sentido de la fibra:

• Disco de sierra de metal duro n.v. dientes

Cortar estratificado:

• Disco de sierra de metal duro Ø 120 x 1,8 x 20 mm, 40 dientes trapeciales

Corte de materiales aislantes de fibra de madera:

• Disco de sierra de metal duro Ø 120 × 1,8 × 20 mm, 40 dientes

Corte de materiales sintéticos (poliestireno):

• Disco de sierra de metal duro Ø 120 × 1,8 × 20 mm, 24 dientes

N^o de referencia ver accesorio especial.

4.4 Cambio del disco de sierra

Peligro!

Antes de realizar los problemas de mantenimiento, desenchufe el conductor de red.

• Accione el perno de fijación 8 (Fig. 2).
• Introduzca el destornillador hexagonal 3 (soporte Fig. 1) para desmontar el tornillo de brida 88 (Fig. 3), girando al contrario de las agujas del reloj. Desmonte el tornillo y la brida de sujecion delantera 7.
• A continuación, pueda desmontar el disco de sierra abriendo la cubierta de protección flexible 9.

• Procure que las bridas de sujeción estén libres de cuerpos ajenos.

• Preste atencion al sentido de giro a la hora de montar el disco de sierra.

• A continuación, Coloque la brida de sujeción, introduzca el tornillo de brida y fijelo girando en el sentido de las agujas del reloj.
• Mantenga pulsado el perno de fijación.

No acontece nunca el perno de fijación 8 (Fig. 2) con laquina en marcha. Peligro de darar laquina!

4.5 Cuña de partir

'Peligro!

Antes de realizar los problemas de mantenimiento, desenchufe el conductor de red.

La cúa de partir 6 (Fig. 3) evita que se atasque el disco de sierra durante el corte longitudinal. La distancia correcta con el disco de sierra se muestra en la Fig. 8).

• Para ajustar, afloje el tornillo 4 (Fig. 3) con referencia del desatornillador hexagonal suministrado 3 (Fig. 1).
• Desplace la cuna de partir en la ranura longitudinal prevista y vuelva a fjar el tornillo.

5 Funcionamento

5.1 Puesta en funciona

Cada persona encargada del manejo de laquina ha de estar familiarizada con el manual de instrucciones y, en particular, con elApartado "Instrucciones de seguridad".

5.2 Conexión y desconexión

• Conexión: Accione el dispositivo de bloqueo de conexión 1 (Fig. 1) y a continuación el interruptor de conexión 2.
• Desconexión: Para desconectar, suele el interruptor de conexión.

5.3 Ajuste de la profundidad de corte

La profundidad de corte se pueda ajustar de forma continua bajo un rango de 0 a 42 mm.

Proceda de lasuma forma:

• Afloje la palanca apriete 5 (fig.1).
• Configurar con la palanca de incisión 6 (fig. 2) la profundidad de corte.
• Puede leer la profundidad de corte en la escala 2 (fig. 5) en la cubierta. La superficie roja 1 de la palanca de incisión sirve de indicator.
• Vuelva a fjjar la palanca de apriete.

Ajuste una profundidad de corte 2 - 5 mm superior al espesor del material aURT,
aproximamente.

5.4 Ajustes para cortes inclinados

Para realizar cortes inclinados, se pueda inclinar la base de laquina de 0 hasta 45^ .

• Afloje el tornillo mariposa 10 (Fig. 2).
• Ajuste el ángulo deseado conridge de la escala en la unidad de giro.
• A continuación, fije el tornillo mariposa 10.

5.5 Cortes de incisión

Peligro!

Si se realizan cortes de incisión, existe peligro de retroceso. Antes de realizar un corte de incisión, fije laquina por el borde posterior de la placac de soporte en un tope fjado de forma segura en la pieza de trabajo. Durante el corte de incisión, sujete laquina por la empunadura y desplácela con cuidado hacía delante.

• Afloje la palanca de apriete 5 (Fig. 1).
• Vuelva a colocar la palanca de incisión 6 (Fig. 2) en la posicion anterior.
• Abra la cubierta de proteccion flexible con ayud de la palanca 2 (Fig. 3), de manière que se pueda colocar laquina en la pieza de trabajo. De este modo, el disco de sierra no entra en contacto con el material y pueda alinearse con la linea de trazado.
• Empujé la palanca de incisión 6 (Fig. 2) hacer abajo para hacer entrada el disco de sierra verticalmente en la pieza de trabajo. La profundidad de corte se indica en la escala 2 (Fig. 5). Durante el proceso de

incisión, la cuna de partir se mueve hacía arriba. Una vez que se haya abierto la ranura detrás del disco de sierra al avanzarse laquina hacía delante, la cuna de partir vuelve a su posición normal.

Debido a la pretension del carril de tope flexible, haypeligro de que este se abra de golpe. iPeligro de lesiones! Por lo tanto, sujete el carril de tope flexible con las dos manos a la hora deAbrirlo y enrollarlo.

Primera puesta en funciona

Ajuste la proteccion para cortes limpios 4 (Fig. 4) antes de la primera puesta en funciona:

• Coloque la barra FLEXI sobre una superficie plana.
• Ajuste una profundidad de corte de uno 3mm y un ángulo de 0^ .
• Arranque laquina y desplácela uniformamente en la direccion de corte.

De esta manière se realiza un canto de corte en la proteccion para cortes limpios que sirve de canto de trazado para cortes verticales e inclinados.

• Coloque la barra FLEXI sobre la pieza de trabajo. Ponga la barra en contacto con la pieza de trabajo y ajustela según la linea de trazado.

Para fazer la barra FLEXI, fje las garras de sujeción 1 (Fig. 6) conridge de los gatos.

Modo de funciona

• Ajuste la profundidad de corte y el ángulo de corte en laquina.
• Coloque laquina en el extremo de la barra FLEXI, procurando que los dispositivos de guía 1 (Fig. 4) de la barra encajen con la ranura de la placá de soporte.
• Arranque laquina y desplácela uniformamente en la direccion de corte.

No limpar la barra FLEXI con disolventes. Peligro de danar el revestimiento anti-deslizante.

5.7 Ranuras anchas con bisel

Anchura minima de ranuras anchas con bisel:

• sin tope parallelo = 13 mm;
• con tope paralelo = 14 mm (con profundidad de corte de 0 à 32 mm);
• con tope paralelo = 18 mm (con profundidad de corte de 32 a 42 mm).
• Ajuste la profundidad de corte deseada.
• Cierre la cubierta de proteccion flexible con7uya de la palanca 2 (Fig. 3) ycoloque laquina en la prima pieza de trabajo ajustada.
• Ponga en marcha y desplace laquina uniformamente en la direction de corte, utilizing el aspirador.

Con ayud del tope paralelo 4 (Fig. 1) se pueda realizar cortes paralelos a los bordes existentes. El tope puede ser fjado tanto en el lado izquierdo como en el lado derecho de laquina, siendo la seccion de corte en el lado derecho de 65~mm y en el lado izquierdo de 250~mm .

En el rango 175 - 200 mm se Tiene que ajustar laquina aprox. 10 mm hacía arriba, para que el tope se desplace debajo de la carcasa del motor.

• Paraaabstarel ancho de corte,afloje los tornillos de orejetas9(Fig.2) ydesplacele topealamedida deseada.Acontinuacion,fije de nuevo los tornillos de orejetas.

Con un simple giro del tope paralelo (superficie de guía orientada hacía arriba), este se convierte en un dispositivo de guía adicional (soporte doble) que permit DESPLAZAR laquina a lo largo de una barra fjada en la pieza de trabajo.

5.9 Serrar por la linea de trazado

La plac de soporte posee un canto de trazado 10 (fig. 3), tanto para el corte recto como para el inclinado. que se corresponde con la cara interior del disco de sierra. A la hora de realizar cortes inclinados, se pueda ver la linea de trazado por entre la abertura en el lado izquierdo de la cubierta de proteccion superior.

• ParaURT, sujete la maquina por las empuñaduras y colque la parte delantera de la placac de soporte sobre la pieza de trabajo..
• Conecte laquina y desplácela de forma uniforme en la direccion de corte.
• Una vez finalizo el corte, suelte el interruptor de conexión 2 (Fig. 1) para desconectar laquina.

6 Mantenimiento y reparación

Peligro!

Antes de realizar los problemas de mantenimiento, desenchufe el conector de red.

Las máquinas de MAFELL requieren escaso mantenimiento.

Los rodimientos de bolas realizados están engrasados de forma permanente. Se recomiendalear laquina a un centro de servicios al cliente autorizzato de MAFELL para su revisión afterwards de algunos tiempo de funcionaimiento.

En todos los+puntos de engrase seDebe aplicar unicamente notrestra grasa especial con numero de referencia 049040 (unidades de 1kg)

6.1 Almacenaje

Limpie a conciencia laquina, si no se va a utiliser durante un tiempo prolongado. Pulverice las piezas metálicas brillantes con un producto contra la oxidación.

7 Eliminación de fallos技术和

Pelicog!

La determinación y eliminación de fallos技术和 requisieren siempre especial cuidado. Antes de procerar a realizar las tareas necessarias, desconecte la alimentacion de red.

A continuación, se detallan algunos de losfallos más frequentes y sus respectivascauses. Si se producenfallos no descritos en este manual, rogamos que se dirija a su distribuidor o directamente al département delservicio al cliente de MAFELL.

Fallo	Causa	Remedio
No se可以选择poner en marcha laquina	Falta de alimentacion de red	Compruebe la alimentacion dered
	Fusible de red defectuoso	Cambie el fusible
	Escobillas de carbóndesgastadas	Entregue laquina a un centrede service al cliente autorizzatode MAFELL
a 230 V~Laquina se desconectaautomátamente durante lamarcha en vacio o quedainnovilizada durante el corte	Falta de tensión	Compruebe el fusible de red
	Sobrecarga de laquina	Desconectar y volver a connectarlaquinaDisminuya la velocidad de avance
a 230 V~La velocidad descienda duranteel corte	Velocidad de avance excessiva	Reduzca la velocidad de avance
	Hoja de sierra despuntada	Afilar o cambiar la hoja de sierra
a 110 / 120 V~Laquina se para durante elcorte	Falta de tensión	Compruebe el fusible de red
	Sobrecarga de laquina	Disminuya la velocidad de avance
El disco de sierra se atasca al avanzar laquina	Velocidad de avance excessiva	Disminuya la velocidad de avance
	Hoja de sierra despuntada	Suelte el interruptor de inmediato. Aleje laquina de la pieza de trabajo y cambie el disco de sierra.
	Tensiones en la pieza de trabajo
	No se可以选择 guiar exactamente laquina	Utilice el tope paralelo
	Superficie desigual de la pieza de trabajo	Alinee la superficie
Quemaduras en el corte	Disco de sierra inapropiado para el proceso de corte en@cuestion	Cambie el disco de sierra
Eyector de virutas obstruido	Madera demasiada humeda
	Cortar intensivamente sin sistemas de aspiracion conectado	Conecte laquina con unsystema de aspiracion externopor ejemplo un despolvatoreador
La hora de sierra vibra en la pieza de trabajo	La hora de sierra no estácorrectamente ajustada	Apretar la hora de sierra
	Pieza de trabajo no fjada	Fijar la pieza de trabajo con borne
La capota protectora movableinferior no se cierra o tardaddemasiado para cerrar.	Virutas y partes de madera en lacapota protectora movable inferior.	Retirar las virutas y partedesmera

8 Accesorios especials

• Disco de sierra HM 120 x 1,8 x 20 mm, 12 dientes, WZ (corte longitudinal) Referencia 092560
• Disco de sierra HM Ø 120 x 1,8 x 20 mm, 24 dientes, WZ (cortes longitudinales y transversales) / Corte de materiales sintéticos (poliestreno)
• Disco de sierra HM Ø 120 x 1,8 x 20 mm, 40 dientes, FZ/TR (corte transversal) Referencia 092559 / Corte de materiales aislantes de fibra de madera
• Disco de sierra HM Ø 120 x 1,8 x 20 mm, 40 dientes, TR (laminado) Referencia 092578
• Riel flexible FX 140, cpl. Referencia 204372
• Accesorios para la barra FLEXI:

Gato

Referencia 093281

Dispositivo de guía S

Referencia 208169

• Bolsa de serríncompleteo

Referencia 206787

9 Dibujo de explosión y lista de piezas de recambio

Encontrará la información correspondiente sobre las piezas de repuesto en nuestra网页 web: www.mafell.com

Sisallysluettelo

2.4.2 Údaje o vibración

Typieké vibracie posobiace na ruky a ramená su mensie ako 2,5m / s^2

2.5 Obsah dodávky

Ručná kruhová pila KSP 40 Flexistem kompletná s:

1 kotucovpilovy list shrotom z tvrdej ocele 120 mm, 24 zubov
1 Klin na stiepanie dreva (hrubka 1,2 mm)
1 Odsavacie hrdlo
1 Paralelny doraz
1 Obslužný nastroj s držiakom na stroji
1 Transportná skrinka Max
1 Návod na obsluhu
1 Zosit „Bezpečnostné poukyny"
2. Napinacie svorky

1 FLEXI - liša FX 140 pre dlžku rezu max. 140 cm
