Type de produit	Scie circulaire portative / Système de mise à longueur
Marque	Mafell
Modèle	KSS 300
Tension de service	230 V AC / 110 V AC
Fréquence de réseau	50 Hz
Puissance consommée en fonctionnement continu	900 W (230 V) / 1000 W (110 V)
Vitesse à vide	8800 min⁻¹
Profondeur de coupe (0°)	42 mm
Profondeur de coupe (45°)	29 mm
Diamètre de lame maxi/mini	120 mm / 112 mm
Alésage de fixation de la lame	20 mm
Poids (sans câble ni guide parallèle)	2,3 kg
Dimensions (avec dispositif de guidage)	200 x 550 x 200 mm
Niveau sonore (LWA)	103 dB(A)
Vibration main-bras	< 2,5 m/s²
Dispositifs de sécurité	Capot protecteur supérieur fixe, capot protecteur inférieur mobile, grande plaque de base, poignées, couteau diviseur, dispositif de commande et frein, tubulure d'aspiration
Équipement standard	1 lame carbure 120 mm 40 dents, 1 couteau diviseur, 1 manchon d'aspiration, 1 guide parallèle, 1 outil de service, 1 mallette de transport, 1 notice d'emploi, 1 livre consignes de sécurité, 2 griffes de serrage, 1 rail FLEXI FX 140
Utilisation conforme	Coupe longitudinale et transversale de bois massif, panneaux dérivés du bois, matériaux isolants en fibres de bois et matières plastiques (polystyrène)
Entretien et maintenance	Nettoyage régulier, utilisation de pièces détachées d'origine Mafell, révision par SAV Mafell après longue utilisation

FOIRE AUX QUESTIONS - KSS 300 Mafell

Comment changer la lame de scie ?

Débranchez la fiche secteur. Actionnez le boulon de blocage (8), desserrez la vis de flasque (8) à l'aide du tournevis à six pans dans le sens inverse des aiguilles d'une montre, retirez la vis et le flasque de serrage avant. Ouvrez le capot protecteur mobile (9) pour retirer la lame. Lors de la mise en place, respectez le sens de rotation. Remettez le flasque et la vis, serrez dans le sens des aiguilles d'une montre tout en maintenant le boulon de blocage enfoncé.

Comment régler la profondeur de coupe ?

Desserrez le levier de serrage (5). Réglez la profondeur à l'aide du levier à plonger (6). La valeur se lit sur l'échelle graduée (2) du couvercle, avec le fond rouge du levier comme indicateur. Resserre le levier à fond. La profondeur doit être d'environ 2 à 5 mm de plus que l'épaisseur du matériau.

Comment effectuer une coupe en plongée ?

Desserrez le levier de serrage (5). Ramenez le levier à plonger (6) en arrière. Ouvrez le capot de protection mobile à l'aide du levier (2) pour poser la machine sur la pièce. La lame tourne librement au-dessus. Appuyez le levier à plonger vers le bas pour que la lame plonge verticalement. Le couteau diviseur s'écarte vers le haut puis reprend sa place en avançant.

Quels accessoires sont disponibles ?

Les accessoires incluent différentes lames de scie carbure (12, 24, 40 dents), le rail FLEXI FX 140, les serre-joints, le dispositif de guidage S, et un sac à copeaux. Référez-vous à la notice pour les numéros d'article.

Comment utiliser le rail FLEXI ?

Avant la première utilisation, actionnez le protecteur anti-éclats (4) en posant le rail sur une assise plane, réglez la profondeur sur 3 mm, et faites avancer la machine en marche. Le bord de coupe obtenu sert de trace. Fixez le rail sur la pièce avec les griffes de serrage. Engagez les éléments de guidage du rail dans la rainure de la plaque de base, puis effectuez la coupe.

Quelles sont les consignes de sécurité importantes ?

Portez toujours une protection auditive, un masque anti-poussière et des lunettes de protection. Ne mettez pas les mains dans la zone de sciage. Retenez la machine des deux mains. Utilisez le couteau diviseur sauf pour les coupes en plongée. Vérifiez le capot protecteur inférieur avant chaque utilisation. Débranchez la fiche avant tout entretien.

Comment entretenir la machine ?

Nettoyez régulièrement la machine, en particulier les dispositifs de réglage et les guidages. Utilisez uniquement des pièces détachées d'origine Mafell. Les roulements à billes sont graissés à vie ; après une longue période, faites réviser la machine par un SAV Mafell. Pour le stockage prolongé, nettoyez et vaporisez les parties métalliques nues avec un anticorrosion.

Que faire en cas de blocage de la lame ?

Relâchez immédiatement l'interrupteur. Débranchez la fiche. Dégagez la machine de la pièce. Vérifiez si la lame est émoussée ou si l'avance était trop rapide. Utilisez le guide parallèle pour un meilleur guidage. Si le problème persiste, contactez le SAV Mafell.

Puis-je utiliser des lames non Mafell ?

Il est recommandé d'utiliser uniquement des lames de scie conformes à EN 847-1 et adaptées à la machine (diamètre max 120 mm, alésage 20 mm, épaisseur de corps max 1,2 mm, largeur de coupe 1,8 mm). L'utilisation de lames non conformes peut compromettre la sécurité et la garantie.

Comment régler le couteau diviseur ?

Débranchez la fiche. Desserrez la vis (4) à l'aide du tournevis à six pans. Réglez le couteau diviseur en le décalant dans sa fente longitudinale pour obtenir l'écart correct par rapport à la lame (voir illustration 8 de la notice). Serrez la vis à fond.

MODE D'EMPLOI KSS 300 Mafell

Scie circulaire portative / Système de mise à longueur

Traduction de la notice d'emploi 29 originale

Veuillez lire toutes les consignes de sécurité et instructions. Tout non-respect des consignes de sécurité et instructions risque d’être à l’origine de décharges électriques, d’incendies et/ou de blessures graves. Conservez toutes les consignes et instructions pour pouvoir les relire à tout moment.

F - Déclaration ce de conformité

n t i t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t 0

F - Déclaration ce de conformité

1 Explication des pictogrammes 30 2 Données caractéristiques 30 2.1 Identification du constructeur 30 2.2 Identification de la machine 30 2.3 Caractéristiques techniques 31 2.4 Émissions 31 2.5 Équipement standard 32 2.6 Dispositifs de sécurité 33 2.7 Utilisation conforme 33 2.8 Risques résiduels 33 3 Consignes de sécurité 33 4 Équipement / Réglement 36 4.1 Raccordement au réseau 36 4.2 Aspiration des copeaux 36 4.3 Choix de la lame 36 4.4 Changement de lame 36 4.5 Couteau diviseur 37 5 Fonctionnement 37 5.1 Mise en service 37 5.2 Marche / arrêt 37 5.3 Réglage de la profondeur de coupe 37 5.4 Réglage pour coupes biaises 37 5.5 Coupes en plongée 37 5.6 Sciage avec rail FLEXI 38 5.7 Sciage à joint creux 38 5.8 Sciage avec le guide parallèle 38 5.9 Sciage d'après trace 38 6 Entretien et maintenance 39 6.1 Stockage 39 7 Élimination des defaults 39 8 Accessoires supplémentaires 40 9 Schéma éclaté des pièces de rechange 40

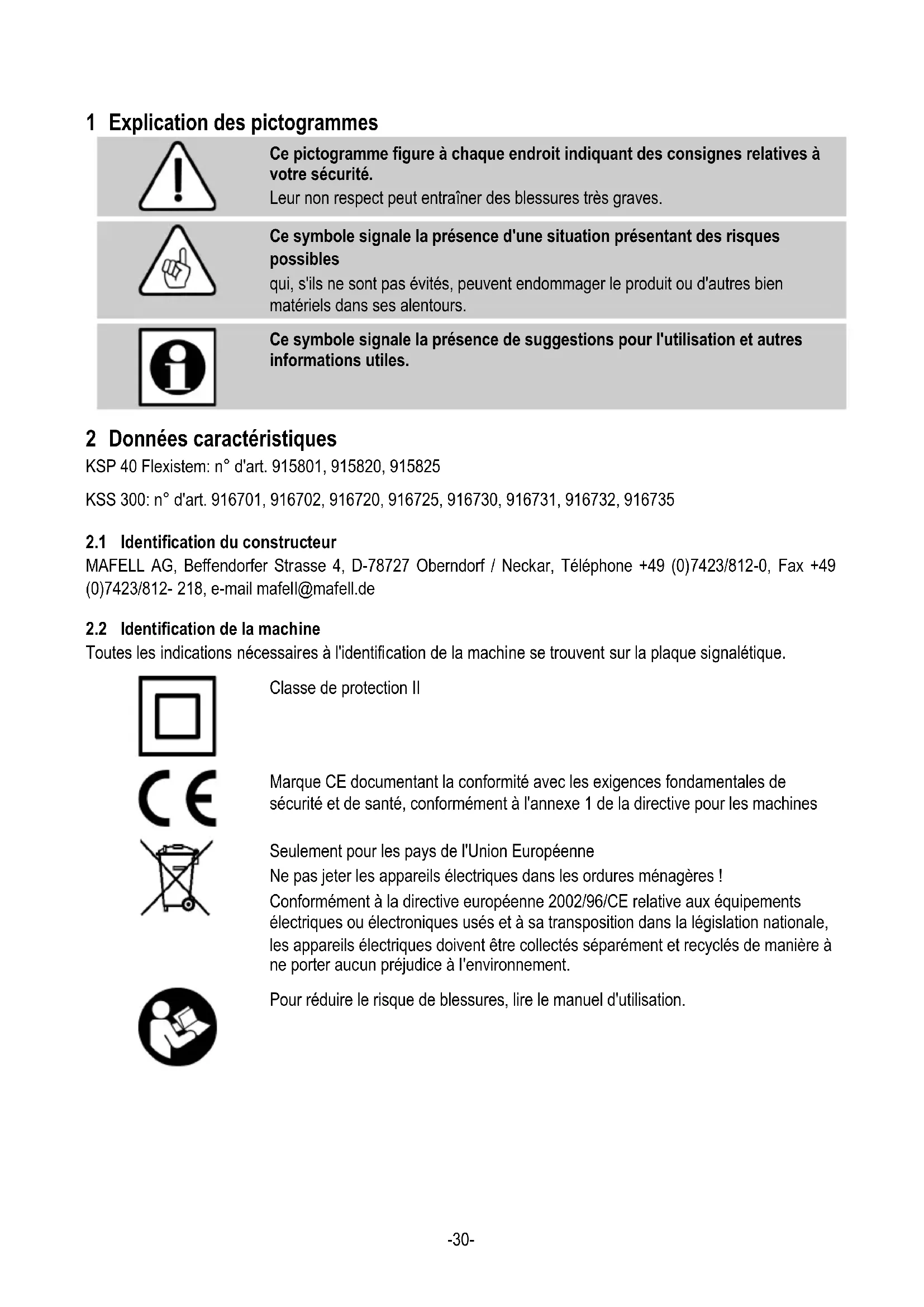

1 Explication des pictogrammes

Ce pictogramme figure à chaque endroit indiquant des consignes relatives à votre sécurité.

Leur non-respect peut entraîner des blessures très graves.

Ce symbole signale la présence d'une situation représentant des risques possibles.

qui, s'ils ne sont pas évités, peuvent endommager le produit ou d'autres biens matériels dans ses alentours.

Ce symbole signale la présence de suggestions pour l'utilisation et autres informations utiles.

2 Données caractéristiques

KSP 40 Flexistem: n° d'art. 915801, 915820, 915825

KSS 300: n° d'art. 916701, 916702, 916720, 916725, 916730, 916731, 916732, 916735

2.1 Identification du constructeur

MAFELL AG, Beffendorfer Strasse 4, D-78727 Oberndorf / Neckar, Téléphone +49 (0)7423/812-0, Fax [phone], e-mail [e-mail]

2.2 Identification de la machine

Toutes les indications nécessaires à l'identification de la machine se trouvent sur la plaque signalétique.

Classe de protection II

Marque CE documentant la conformité avec les exigences fondamentales de sécurité et de santé, conformément à l'annexe 1 de la directive pour les machines

Seulement pour les pays de l'Union Européenne

Ne pas jeter les appareils électriques dans les ordures ménagères!

Conformément à la directive européenne 2002/96/CE relative aux équipements électriques ou électroniques usés et à sa transposition dans la législation nationale, les appareils ELECTRIQUES doivent être collectés séparément et recyclés de manière à ne porter aucun préjudice à l'environnement.

Pour réduire le risque de blessures, lisez le manuel d'utilisation.

KSP 40 flexistem

Tension de service	230 V AC	110 V AC
Fréquence de réseau	50 Hz	50 Hz
Puisance consommée en fonctionnement continu	900 W	1000 W
Consommation électrique en fonctionnement continu	4,1 A	9,1 A
Vitesse en marche à vide	8800 min-1
Profondeur de coupe 0°/30°/45°	42/36/29 mm
Groupe de sciage inclinable	0 – 45°
Diamètre maxi/mini de la lame de scie	120/112 mm
Épaisseur du corps de base de la lame descie	1,2 mm
Largeur de coupe de l'outil	1,8 mm
Alésage de fixation de la lame	20 mm
Diamètre du manchon d'aspiration	28 mm
Poids sans cable réseau, sans guide parallele	2,2 kg
Dimensions (l x L x h)	181 x 306 x 199

KSS 300

Tension de service	230 V AC	110 V AC
Fréquence de réseau	50 Hz	50 Hz
Puisance consommée en fonctionnement continu	900 W	1000 W
Consommation électrique en fonctionnement continu	4,1 A	9,1 A
Vitesse en marche à vide	8800 min-1
Profondeur de coupe 0°/45°	42/29 mm
Groupe de sciage inclinable	0 - 45°
Diamètre maxi/mini de la lame de scie	120/112 mm
Épaisseur de corps de lame maxi	1,2 mm
Largeur de coupe de l'outil	1,8 mm
Alésage de fixation de la lame	20 mm
Diamètre du manchon d'aspiration	28 mm
Poids sans cable reseau, sans guide parallele	2,3 kg
Dimensions y compris dispositif de guidage (I x L x H)	200 x 550 x 200 mm
en tant que système de mise à longueur
Profondeur de coupe 0°/45°	40/27 mm
Longueur de coupe pour épaisseur des pieces à usiner de 12/40 mm	337/292 mm
Poids avec dispositif de guidage, sans cable reseau	3,0 kg

2.4 Émissions

Les émissions sonores indiquées ont été mesurées conformément à EN 62841-1 et EN 62841-2-5 et peuvent être utilisées pour comparer avec un autre outil électrique et faire une évaluation préliminaire de l'exposition.

Danger

Pendant l'utilisation réelle de l'outil électrique, il est possible que les émissions sonores diffèrent par rapport aux valeurs indiquées, ceci dépendant de la manière dont l'outil électrique est utilisé et, en particulier, du type de pièce à usiner.

Par conséquent, toujours porter une protection auditive, même lorsque l'outil électrique fonctionne sans charge!

2.4.1 Niveau sonore

Les niveaux d'émission sonores tels que définis par EN 62841-1 et EN 62841-2-5 s'évaluent à :

$$ \mathrm {W A} = 1 0 3 \mathrm {d B} (\mathrm {A}) $$

Incertitude K

La mesure d'émission sonore a été effectuée avec la lame de scie livrée en version standard.

2.4.2 Vibration

La vibration typique main-bras est inférieure à 2,5 m/s².

2.5 Équipement standard

Scie circulaire portative KSP 40 Flexistem complète avec :

1 lame de scie circulaire au carbure 120 mm, 24 dents 1 couteau diviseur (épaisseur 1,2 mm) 1 tubulure d'aspiration 1 guide parallèle 1 outil de service dans la fixation attachée à la machine 1 coffret transportable Max 1 notice d'emploi 1 livre « Consignes de sécurité » 2 griffes de serrage

1 rail FLEXI FX 140 pour longueur de coupe maxi de 140 cm

Système de mise à longueur KSS 300 complète avec :

1 lame de scie circulaire au carbure 120mm 40 dents 1 couteau diviseur (épaisseur 1,2 mm) 1 manchon d'aspiration 1 guide parallèle 1 outil de service dans la fixation attachée à la machine 1 mallette de transport max 1 notice d'emploi 1 livre « Consignes de sécurité » 2 grilles de serrage pour n d'art. 916702, 916730, 916731, 916732, 916735 1 rail FLEXI FX 140 pour longueur de coupe maxi de 140 cm pour n d'art. 916702, 916730, 916731, 916732, 916735

Danger

Ces dispositifs étant nécessaires au fonctionnement fiable de la machine, il est interdit de les retirer ou de les ponter.

Avant le fonctionnement, vérifier si les dispositifs de sécurité fonctionnent et s'ils sont eventuellement endommagés. Ne pas utiliser la machine avec des dispositifs de sécurité absents ou inefficaces.

La machine est équipée des dispositifs de sécurité suivants:

• Capot protecteur supérieur fixe
• Capot protecteur inférieur mobile
• Grande plaque de base
• Poignées
• Couteau diviseur Dispositif de commande et frein
• Tubulure d'aspiration

2.7 Utilisation conforme

La KSP 40 Flexistem / KSS 300 est exclusivement destinée à la coupe longitudinale et transversale de bois massifs.

Les panneaux dérivés du bois tels que les panneaux de particules, les panneaux lattés et les panneaux MDF peuvent être également usinés. N'utiliser que des lames de scie conformes à EN 847-1.

Le sciage de matériaux isolants en fibres de bois et de matières plastiques (polystyrène) s'avère également possible.

Toute autre utilisation que celle précédemment décrite sera qualifiée de non conforme. La responsabilité du fabricant ne pourrait pas être mise en cause en cas de dommages résultant d'une utilisation non conforme.

Pour utiliser la machine de façon conforme, respecter les conditions de fonctionnement, maintenance et entretien dictées par MAFELL.

Danger

Même dans le cadre de l'utilisation conforme et du respect des consignes de sécurité, certains risques résiduels émanent de l'utilisation et peuvent être à l'origine de problèmes de santé.

• Contact avec la lame de scie dans la zone de la fente de translation sous la plaque de base.
• Contact lors du sciage, de la partie de lame se trouvant sous la pièce à travailler.
• Contact de pièces en rotation sur le : lame des cie, flasque de serrage, vis de flasque.
• Contrecoup de la machine lors du coincement dans la pièce à travailler.
• Rupture et éjection de la lame de scie ou de morceaux de la lame de scie.
• Contact avec les parties sous tension lors de l'ouverture du boîtier, si la fiche n'a pas été débranchée.
• Lésion de l'ouïe lors de travail long et continu sans protection acoustique.
• Émission de sciures de bois nuisant à la santé lors d'un travail long et continu sans aspiration.
• Ouverture brusque du rail FLEXI en cas d'utilisation non conforme.

Danger

Toujours respecter les consignes de sécurité ainsi que les règlements de sécurité en vigueur dans le pays respectif de l'utilisateur!

Lisez également les consignes de sécurité dans le livre « Consignes de sécurité » ci-joint.

Instructions générales :

• Il est interdit à des enfants ou à des adolescents de se servir de la machine. Exception faite des adolescents en cours de formation et sous la surveillance d'un spécialiste compétent.
• Ne jamais travailler sans les dispositifs de protection consignés pour les opérations.

correspondantes à effectuer et ne rien modifier sur la machine qui puisse mettre la sécurité en cause.

• Lors de l'utilisation de la machine en plein air, il est recommandé de l'équiper d'un interrupteur de protection contre les courants de court-circuit.
• Les câbles ou les fiches détériorés doivent être remplacés sans retard. Afin de ne pas menacer la sécurité, le remplacement ne doit être fait que par Mafell ou un atelier de service après-vente autorisé par MAFELL.
• Éviter de plier le câble. En particulier, ne pas enrouler le câble autour de la machine pendant le transport et le stockage de la machine.

Ne doit pas être utilisées :

• Des lames de scie fissurées ou des lames de scie déformées.
• Des lames de scie en acier rapide fortement allié (HSS).
• Des lames de scie émoussées, occasionnant une surcharge du moteur.
• Des lames de scie dont le corps est plus épais que le couteau diviseur ou dont la largeur de coupe (aloyage) est inférieure à l'épaisseur du couteau diviseur.
• Des lames de scie pas appropriées à la vitesse de rotation à vide. Des meules

Instructions pour l'utilisation d'équipement de protection personnelle :

• Toujours porter un protège-oreilles en travaillant.
• Toujours porter un masque de protection contre la poussière en travaillant.
• Toujours porter des lunettes de protection pour effectuer tous les travaux.

Danger

• Ne METTRE les mains ni dans la zone de sciage, ni sur la lame de scie. Retenir de l'autre main la poignée supplémentaire ou le carter du moteur.

Si les deux mains retiennent la scie, elles ne risquent pas d'être blessées par la lame de scie.

• Ne pas mettre les mains sous la pièce à travailler. Le capot protecteur n'offre aucune protection contre la lame de scie en-dessous de la pièce à travailler.
• Adapter la profondeur de coupe à l'épaisseur de la pièce à travailler. Sous la pièce, on devrait voir moins que la hauteur compte d'une dent.
• Ne jamais retenir la pièce à travailler d'une main ou d'une jambe. Bloquer la pièce à travailler sur un appui stable. Il est important de bien fixer la pièce, afin de minimiser le risque de contact avec le corps, le coincement de la lame de scie ou la perte de contrôle.
• Tenir l'appareil électrique au niveau des plans de prise isolés de l'appareil, en effectuant des travaux au cours desquels l'utilisateur risque de rencontrer des câbles électriques dissimulés ou bien même son propre câble. Tout contact avec un câble sous tension met également les pièces métalliques de l'outil électrique sous tension et provoque une décharge électrique.
• Toujours utiliser une butée ou un guidage de bord droit pour la coupe longitudinale. Ceci améliore la précision de la coupe et réduit la possibilité de coinçement de la lame de scie.
• Toujours utiliser des lames de scie ayant la dimension correcte et l'alésage de fixation approprié (par ex. en forme d'étoile ou rond). Des lames de scie non adaptées aux pièces montées sur la scie tournent de façon irrégulière et sont à l'origine d'une perte de contrôle.
• Ne jamais utiliser de rondelles ou de vis de lames de scies endommagées ou incorrectes. Les rondelles et vis de lames de scie sont construites spécialement pour la scie utilisée, afin d'en assurer la performance et la sécurité de fonctionnement optimales.

Rebond - causes et consignes de sécurité correspondantes

• Un rebond est une réaction brusque, ôlé de la scie, à la suite duquel la scie ressort du matériel en direction de l'opérateur.
• Si la lame de scie se coince dans l'interstice de coupe qui se ferme, elle se bloque et la force motrice fait rebondir la scie en arrêté, en direction de l'opérateur.
• Si la lame de scie est retournée ou mal orientée dans la fente de coupe, les dents du bord arrière de la lame de scie risquent de rester accrochées à la surface du bois, entraînant ainsi l'extraction de la lame de scie hors de l'interstice de coupe et le rebond de la scie en direction de l'opérateur.

Un rebond est la conséquence d'une utilisation incorrecte ou erronée de la scie. Il peut être évité grâce aux mesures de précaution appropriées, ci-après décrites.

• Retenir fermement la scie des deux mains et positionner les bras de manière à ce qu'ils puissent intercepter les forces dues au rebond. Toujours se tenir sur le côté de la lame de scie et ne jamais se placer sur la même ligne que la lame de scie. En cas de rebond, la scie circulaire peut revenir en arrêté mais, en prenant des mesures de précaution appropriées, l'opérateur peut cependant arriver à maîtriser les forces de rebond.
• Si la lame de scie est coincée ou bien si le travail est interrompu, arrêter la scie et la retenir calmement dans le matériel, jusqu'à ce que la lame de scie s'immobilise. Ne jamais essayer de la dégager ou de la tirer en arrière hors de la pièce, tant que la lame de scie est en mouvement, sinon un rebond se produit. Déterminer la cause du coincement de la lame de scie et y remédier.
• Pour faire redémarrer une scie bloquée dans une pièce, centrer la lame de scie dans l'interstice de coupe et vérifier que les dents de la scie ne restent pas accrochées dans la pièce à travailler. Si la lame de scie se coince, elle peut ressortir du matériel ou provoquer un rebond, si elle est remise en marche.
• Étayer les grands panneaux pour éviter le risque de contreoup du au coincement d'une lame de scie. Entraî és et ce, aussi bien à proximité de l'interstice de sciage que du bord.
• Ne pas utiliser de lames de scie émoussées ou endommagées. Des lames de scie, dont les dents sont émoussées ou mal orientées, provoquent une friction accrue, due à un interstice de coupe trop étroit, le blocage de la lame de scie et un rebond.
• Définir avant le sciage les réglages de la profondeur et de l'angle de coupe. Si les réglages varient pendant le sciage, la lame de scie risque de rester coincée et de provoquer un rebond.
• Faire preuve d'une vigilance à toute épreuve en sciant dans des murs prêts ou dans d'autres zones non visibles. En PENÉTRANT dans des objets masqués, la lame de scie risque de se bloquer et de provoquer un rebond.

Fonction du capot protecteur inférieur

• Vérifier avant chaque utilisation si le capot protecteur inférieur ferme bien. Ne pas utiliser la scie, si le capot inférieur manque de mobilité et ne se ferme pas immédiatement. Ne jamais coincer ou attacher le capot protecteur inférieur en position ouverte. Si la scie tombe par inadvertance, le capot protecteur inférieur risque de se voiler. Ouvrir le capot protecteur à l'aide du levier de rappel et s'assurer qu'il se déplace librement et qu'il n'entre en contact ni avec la lame de scie, ni avec d'autres pièces dans n'importe quel angle et celle profondeur de coupe.
• Vérifier le fonctionnement des ressorts du capot protecteur inférieur. Faire réparer la scie avant l'utilisation, si le capot protecteur inférieur et les ressorts ne fonctionnent pas correctement. Des pièces endommagées, des dépôts collants ou des amas de copeaux ralentissent le travail du capot protecteur inférieur.
• N'ouvrir le capot protecteur inférieur à la main que pour des coupes spéciales en plongée ou en équerre. Ouvrir le capot protecteur inférieur avec le levier de rappel et le relâcher dès que la lame de scie pénètre dans la pièce à travailler. Pour tous les autres travaux de sciage, le capot protecteur devrait fonctionner automatiquement.
• Ne pas poser la scie sur un établi ou sur le sol sans que la lame de scie ne soit protégée par le capot protecteur inférieur. Une lame de scie non protégée en postfonctionnement déplace la scie dans le sens inverse de la coupe et scie tout ce qu'elle rencontre en chemin. Respecter

consciente la durée de postfonctionnement de la lame de scie.

Fonction du couteau diviseur

• Utiliser la lame de scie adaptée au couteau diviseur. Pour que le couteau diviseur agisse, la lame mère de la lame de scie doit être plus mince que le couteau diviseur et la largeur de la lame de scie supérieure à l'épaisseur du couteau diviseur.
• Ajuster le couteau diviseur, comme décrit dans la présente notice d'emploi. Des écarts, positions et alignements incorrects peuvent constituer la raison pour laquelle le couteau diviseur n'évite pas efficacement un rebond.
• Toujours utiliser le couteau diviseur, sauf pour les « coupes en plongée ». Remonter le couteau diviseur à l'issue de la coupe en plongée. Le couteau diviseur perturbant les coupes en plongée, il peut générer un rebond. Ce paragraphe n'est valable que pour les scies circulaires portatives sans FLIPPKEIL MAFELL.
• Pour que le couteau diviseur puisse être efficace, il ne doit pas se couvrir dans l'interstice de sciage. Dans le cas de coupes courtes, le couteau diviseur est inefficace pour la prévention d'un rebond.
• Ne pas exploiter la scie avec un couteau diviseur tordu. Le moindre défaut risque déjà de ralentir la fermeture du capot de protection.

Instructions pour entretien et maintenance :

• Le nettoyage régulier de la machine et surtout des dispositifs de réglage et des guidages constitue un facteur de sécurité important.
• N'utiliser que des pièces détachées et des accessoires d'origine MAFELL. À défaut de quoi la garantie du constructeur n'est pas assurée et sa responsabilité est dégagée.

4.1 Raccordement au réseau

Avant la mise en marche, vérifier que la tension du réseau correspond bien à la tension indiquée sur la plaque signalétique de la machine.

4.2 Aspiration des copeaux

Raccorder la machine à un dispositif d'aspiration externe approprié avant d'effectuer des travaux avec.

Un fort dégagement de poussière. La vitesse de l'air doit être d'au moins 20 m/s.

Le manchon d'aspiration 3 (ill. 3) a un diamètre intérieur de 35mm.

4.3 Choix de la lame

Pour obtenir une bonne qualité de coupe, utiliser un outil affuté et choisir une lame dans le tableau suivant, en fonction du matériel et de l'application :

Coupes longitudinale et transversale par rapport au sens des fibres du bois tendre ou dur :

• Lame de scie circulaire en carbure n. v. dents

Coupe de bois tendre ou dur, en particulier dans les sens longitudinal par rapport au sens des fibres :

• Lame de scie circulaire en carbure n. v. dents

Coupe de bois tendre ou dur, en particulier dans le sens transversal par rapport au sens des fibres :

• Lame de scie circulaire en carbure n. v. dents

Coupe d'aggloméré :

• lame pour scie circulaire en carbure 120× 1,8 x 20 mm, 40 dents trapezoidales

Coupe de matériaux solaires en fibres de bois :

• lame de scie circulaire en carbure Ø 120 x 1,8 x 20 mm, 40 dents

Coupe de matières plastiques (polystyrène) :

• lame de scie circulaire en carbure Ø 120 x 1,8 x 20 mm, 24 dents

Pour les références, voir les accessoires spéciaux.

Danger

Débrancher la fiche de secteur avant d'effectuer des travaux de maintenance.

Actionner le boulon de blocage 8 (ill. 2). - Desserrer la vis de flasque 8 (ill. 3) à l'aide du tournevis à six pans 3 (support ill. 1) dans le sens inverse des aiguilles d'une montre et retirer la vis ainsi que le flasque de serrage avant. - La lame de scie peut être retirée après l'ouverture du capot protecteur mobile 9. - Les flasques de serrage doivent être exempts de particules adhérentes.

• Lors de la mise en place de la lame de scie, faire attention au sens de rotation.
• Remettre le flasque de serrage en place, introduire la vis de flasque et la serrer en la tournant dans le sens des aiguilles d'une montre.
• Maintenir pendant ce temps le boulon de blocage enfoncé.

Ne pas actionner le boulon de blocage 8 (ill. 2) pendant le fonctionnement de la machine! La machine risque d'être endommagée.

Danger

Débrancher la fiche de secteur avant d'effectuer des travaux de maintenance.

Le couteau diviseur 6 (ill. 3) évite que la lame de scie ne se coincide lors du sciage longitudinal. L'écart correct par rapport à la lame de scie est représenté dans (ill. 8).

• Pour le réglage, desserrer la vis 4 (ill. 3) à l'aide du tournevis à six pans 3 fourni (ill. 1).
• Régler le couteau diviseur en le décalant dans sa fente longitudinale, puis desserrer la vis à fond.

5.1 Mise en service

La présente notice d'emploi doit être portée à la connaissance du personnel chargé de travailler avec la machine, une attention particulière devant être accordée au chapitre « consignes de sécurité ».

5.2 Marche / arrêt

• Mise en route: presser tout d'abord le blocage d'enclenchement 1 (ill. 1) puis actionner la détente d'interrupteur 2.
• Arrêt: relâcher la détente d'interrupteur pour arrêter la machine.

5.3 Réglage de la profondeur de coupe

La profondeur de coupe peut être réglée progressivement dans une plage de 0 à 42mm

Procéder pour cela de la manière suivante :

• Desserer le levier de serrage 5 (ill. 1).
• Régler la profondeur de coupe à l'aide du levier à plonger 6 (ill. 2).
• Les profondeurs de coupe peuvent être relevées sur l'échelle graduée 2 (ill. 5) du couvercle. La surface sur fond rouge 1 du levier à plonger sert d'indicateur.
• Resserrer le levier de serrage à fond.

Toujours régler la profondeur de coupe de manière à ce qu'elle ait jusqu'à 2 à 5 mm de plus environ que l'épaisseur du matériel à couper.

5.4 Réglage pour coupes biais

Pour les coupes inclinées, le groupe de sciage peut être réglé sur un angle quelconque de 0 à.

• Desserrer la vis à ailettes 10 (ill. 2).
• Régler l'angle en fonction de la graduation sur le segment à incliner.
• Serrer ensuite la vis à ailettes 10 à fond.

Danger

Risque de contrecoup en coupe plongeante! Avant la plongée, aligner le bord arrière de la plaque de base de la machine par rapport à une butée fixée sur la pièce à usiner fixée. Bien retenir la machine au niveau de la poignée, lors de la plongée, et la faire progresser doucement vers l'avant!

• Desserer le levier de serrage 5 (ill. 1).
• Ramener le levier à plonger 6 (ill. 2) en arrêté.
• Ouvrir le capot de protection mobile à l'aide du levier 2 (ill. 3), de sorte que la machine puisse être posée sur la pièce à usiner. La lame de scie tourne alors librement au-dessus de la pièce à travailler et peut être alignée par rapport au tracé.
• Appuyer le levier à plonger 6 (ill. 2) vers le bas, la lame de scie plonge verticalement dans la pièce à travailler. La profondeur de plongée est indiquée sur

la graduation 2 (ill. 5). Le couteau diviseur s'écarte vers le haut lors de la plongée. En progressant, la machine libère l'interstice en aval de la lame descié, de sorte que le couteau diviseur reprend sa position normale.

Danger

L'équerre du rail est précontrainte et peut s'ouvrir de façon incontrolée -Risque de blessure. Bien la retenir des deux mains lors de l'ouverture et de la fermeture.

Première mise en service

Actionner le protecteur anti-éclats 4 (ill. 4) avant la première mise en service :

• Poser le rail FLEXI sur une assise plane.
• Régler la profondeur de coupe sur 3 mm environ et la graduation angulaire sur.
• Mettre la machine en marche et la faire avancer régulièrement dans le sens de la coupe.

Le bord de coupe résultant sur le protecteur anti-éclats sert de bord de trace pour les coupes droites et les coupes biais.

• Poser le rail FLEXI sur la pièce à usiner. Le faire buter contre la pièce à usiner et l'orienter par rapport au trace.

Pour fixer le rail FLEXI, serrer les deux griffes de serrage 1 (ill. 6) avec les serre-joints.

Mode de travail

• Régler la profondeur de coupe et l'angle de coupe sur la machine.
• Poser la machine au début du rail FLEXI, de sorte que les éléments de guidage 1 (ill. 4) du rail s'engrenent dans la rainure de la plaque de base.
• Mettre la machine en marche et la faire avancer régulièrement dans le sens de la coupe.

Ne pas nettoyer le rail FLEXI avec des solvants. La garniture antidérapante risque d'être endommagée.

La largeur minimum de joint creux est de :

• 13 mm lors de l'utilisation sans guide parallèle
• 14 mm lors de l'utilisation du guide parallèle (pour une profondeur de coupe de 0 - 32 mm)
• 18 mm lors de l'utilisation du guide parallèle (pour une profondeur de coupe de 32 - 42 mm)
• Régler la profondeur de coupe voulue.
• Fermer le capot de protection mobile à l'aide du levier 2 (ill. 3) et poser la machine sur la première pièce à usiner adaptée.
• Mettre la machine en marche et la faire avancer régulièrement dans le sens de la coupe en utilisant l'aspirateur.

5.8 Sciage avec le guide parallèle

Le guide parallele 4 (ill. 1) sert au sciage parallele par rapport à un chant liént. Le guide peut etre pose aussi bien a gauche qu'a droite de la machine. La plage de coupe est de 65mm sur le cote croit et de 250 mm sur le cote gauche.

Dans la plage de 175 - 200 mm, la machine doit être réglée de 10 mm environ vers le haut, pour que la butée puisse être poussée sous le carter du moteur.

• Pour régler la largeur de coupe, desserrer les vis à ailettes 9 (ill. 2), décaler le guide de la valeur voulue, puis serrer les vis à ailettes à fond.

En outre, si on le retourne simplement (le plan de guidage pour l'arête de la pièce à travailler étant dirigé vers le haut), le guide parallèle peut également servir de double appui pour améliorer le guidage de la machine. La machine peut être alors guidée le long d'une latte fixée sur la pièce à usiner.

5.9 Sciage d'après trace

Le socle est pourvu d'un bord de tracé 10 (ill. 3), aussi bien pour la coupe droite que pour les coupes biaises. Ce bord de tracé correspond au côté interieur de la lame de scie. Pour les coupes biaises, on peut voir le tracé par l'ouverture pratique sur le côté gauche du capot protecteur supérieur.

• Retenir la machine au niveau des poignées et poser la partie avant de la plaque de base sur la pièce à travailler.
• Enclencher la machine et la pousser de façon régulière dans le sens de la coupe.
• À l'issue de la coupe, arrêtez la scie en relâchant la détente d'interrupteur 2 (ill.1).

Danger

Débrancher la fiche de secteur avant d'effectuer des travaux de maintenance.

Les machines MAFELL sont conçues pour fonctionner avec très peu d'entretien.

Les roulements à billes utilisés sont graissés à vie. Après une longue période d'utilisation, nous recommandons de faire réviser la machine par un service après-vente MAFELL/agréé.

N'utiliser pour tous les points de graissage que notre graisse spéciale référence 049040 (boîte d'1 kg).

6.1 Stockage

Nettoyer soigneusement la machine si elle ne doit pas servir pendant une période prolongée. Vaporiser les parties nues du métal avec un agent anticorrosion.

Danger

La détermination des causes de dérangements présents et leur élimination exigent toujours une attention et précaution particulières. Débrancher la fiche au préalable!

Les dérangements les plus fréquents et leurs causes sont décrits ci-après. Pour tout autre dérangement, veuillez contacter votre concessionnaire ou directement le service après-vente MAFELL.

Dérangement	Cause	Élimination
Impossible demettre la machine en marche	Absence de tension du réseau	Contrôler l'alimentation en tension
	Fusible de secteur défectueux	Remplacer le fusible
	Balais de charbon usés	Amener la machine à un service après-vente MAFELL
à 230 V~ La machine se coupe de façon autonome pendant la marche à vide ou s'arrête pendant la coupe	Panne de secteur	Vérifier le fusible côté secteur
	Machine surchargée	Mettre la machine hors puis de nouveau en circuitRéduire la vitesse d'avance
à 230 V~ La vitesse baisse pendant la coupe	Avance trop importante	Réduire l'avance
	Lame émoussée	Affûter ou remplaçer la lame de scie
à 110 / 120 V~ La machine s'arrête pendant la coupe	Panne de secteur	Vérifier les fusibles du secteur
	Machine surchargée	Réduire la vitesse d'avance
La lame se coince en avançant la machine	Avance trop rapide	Réduire la vitesse d'avance
	Lame émoussée	Relâcher immédiatement l'inter- rupteur. Dégager la machine de la pièce à travailler et changer la lame de scie
	Tensions dans la pièce à travailler
	Mauvais guidage de la machine	Utiliser le guide parallele
	Surface irrégulière de la pièce à travailler	Niveler la surface
Traces de brûlure au niveau des points de coupe	Lame de scie émoussée ou inappropriée au travail	Changer la lame de scie
Sortie de copeaux obstruée	Bois trop humide
	Travail trop long sans aspiration	Raccorder la machine à une installation d'aspiration externe, p. ex. aspirateur mobile pour la sciure
La lame de scie vibre dans la pièce	Lame de scie mal ajustée	Parfaire le serrage de la lame de scie
	Pièce non fixée	Fixer la pièce avec des pinces
Capot protecteur inférieur mobile ne fermant pas ou ne fermant que lentement	Présence de copeaux et bouts de bois dans le capot protecteur inférieur mobile	Enlever les copeaux et bouts de bois

8 Accessoires supplémentaires

• Lame de scie au carbure Ø 120 x 1,8 x 20 mm, 12 dents, WZ (coupe Réf. 092560 longitudinal)
• Lame de scie au carbure Ø 120 x 1,8 x 20 mm, 24 dents, WZ (coupes Réf. 092558 longitudinal et transversale) / Coupe de matières plastiques (polystyrène)
• Lame de scie au carbure Ø 120 x 1,8 x 20 mm, 40 dents, FZ/TR (coupe transversale) / Coupe de matériaux isolants en fibres de bois
• Lame de scie au carbure Ø 120 x 1,8 x 20 mm, 40 dents, TR (stratifé) Réf. 092578
• Rail Flexi FX 140, CPL. Ref. 204372
• Accessoire pour rail FLEXI :
• Serre-joints Réf. 093281 - dispositif de guidage S Ref. 208169
• Sac à copeaux complet

9 Schéma éclaté et liste de pièces de rechange

Les informations correspondantes, relatives aux pièces de rechange, se trouvent sur notre page web : www.mafell.com

Bec ka6eIaNTAHn, 6e3 npaJIeNbHO ynpa 2,2 kg

Paramètres (I I ×) 181x306x199

KSS 300

Paramètres hapjkene 230V neP. toka 110V neP. toka

Yactota cent 50 Tc 50T

IopTe6bMaMoHocTbpnPpOdoKHTbHOM 900BT 1000BT peximepaobtbl

IopTe6bEmbTOK npn npoOJIeHOM peKIme 4,1A 9,1A pa60bl

XoocToxO 8800 o6/MnH
