NÁVOD K OBSLUZE MT55 18M bl Mafell

Drážkovací pila Překlad původního provozního návodu

2.8 Užívání výrobku v souladu s jeho určením ................................................................... 165

5.8 Předběžné drážkování s vodicí kolejnicí (zvláštní příslušenství) ................................. 171

5.9 Práce s diamantovým pilovým kotoučem v cementovláknitých deskách (zvláštní

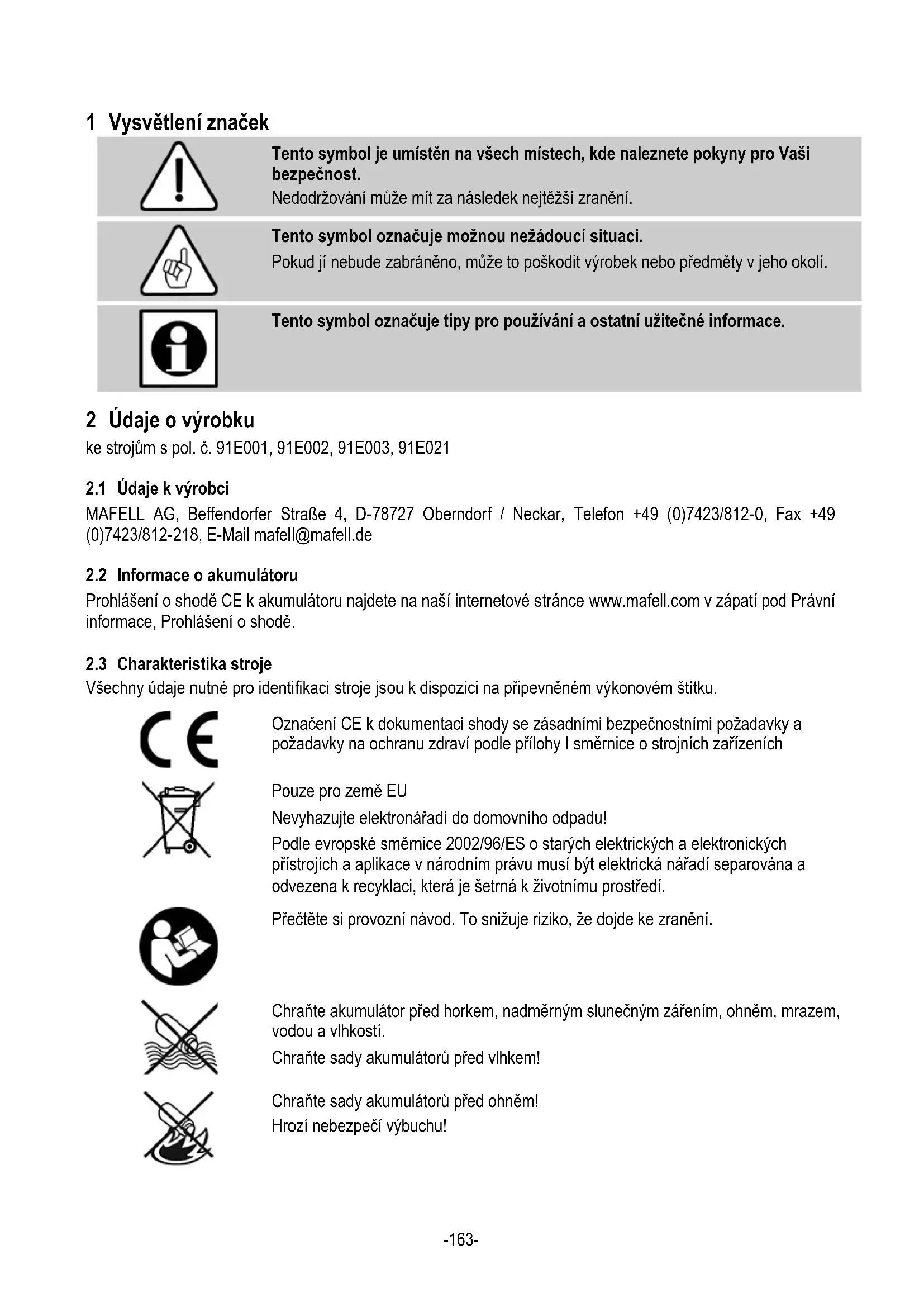

Tento symbol je umístěn na všech místech, kde naleznete pokyny pro Vaši bezpečnost. Nedodržování může mít za následek nejtěžší zranění.

Tento symbol označuje možnou nežádoucí situaci. Pokud jí nebude zabráněno, může to poškodit výrobek nebo předměty v jeho okolí.

Tento symbol označuje tipy pro používání a ostatní užitečné informace. 2 Údaje o výrobku ke strojům s pol. č. 91E001, 91E002, 91E003, 91E021

Prohlášení o shodě CE k akumulátoru najdete na naší internetové stránce www.mafell.com v zápatí pod Právní informace, Prohlášení o shodě.

2.3 Charakteristika stroje

Všechny údaje nutné pro identifikaci stroje jsou k dispozici na připevněném výkonovém štítku.

Označení CE k dokumentaci shody se zásadními bezpečnostními požadavky a požadavky na ochranu zdraví podle přílohy I směrnice o strojních zařízeních

Pouze pro země EU Nevyhazujte elektronářadí do domovního odpadu! Podle evropské směrnice 2002/96/ES o starých elektrických a elektronických přístrojích a aplikace v národním právu musí být elektrická nářadí separována a odvezena k recyklaci, která je šetrná k životnímu prostředí.

Přečtěte si provozní návod. To snižuje riziko, že dojde ke zranění.

Chraňte akumulátor před horkem, nadměrným slunečným zářením, ohněm, mrazem, vodou a vlhkostí. Chraňte sady akumulátorů před vlhkem!

Chraňte sady akumulátorů před ohněm! Hrozí nebezpečí výbuchu!-164-

Cordless Alliance System (=CAS) je univerzální akumulátorový systém. Další informace najdete na www.cordless-alliance-system.com

bez kartáčů Provozní napětí

18 V DC Otáčky při volnoběhu

Hloubka řezu 0° / 45°

0 – 57 mm / 0 – 40,5 mm Sklopitelný řezací agregát

-1° / 0° – 48° Průměr pilového kotouče max./min.

162 / 149 mm Tloušťka základního pilového listu

1,2 mm Šířka řezu nástroje

1,8 mm Upínací otvor pro pilové listu

20 mm Průměr odsávacího hrdla 35 mm Hmotnost včetně akumulátoru (bez souběžného dorazu)

4,5 kg Rozměry (š x d x v)

Uvedené emise hluku byly naměřeny dle EN 62841-1 a EN 62841-2-5 a je možné je použít pro srovnání elektrického nástroje s jiným nástrojem resp. pro předběžný odhad zátěže.

Nebezpečí Emise hluku se mohou během skutečného používání elektrického nástroje lišit od uvedených hodnot, v závislosti na druhu a způsobu, jakým je elektrický nástroj používán, a především podle druhu obrobku, který je obráběn. Z tohoto důvodu vždy používejte ochranu sluchu i v případě, že je spuštěný elektrický nástroj bez zátěže!

2.5.1 Údaje o hlukových emisích

Hodnoty hlukových emisí zjištěné podle EN 62841-1 a EN 62841-2-5 činí: Hladina hluku L

= 3 dB (A) Měření hluku bylo provedeno za použití sériově dodávaného pilového kotouče.

2.5.2 Údaje o vibraci

Typické kmitání ruky a paže je nižší než 2,5 m/s

Drážkovací pila MT55 18M bl kompletní vč.: 1 pilový kotouč Ø 162 mm z tvrdokovu, 48 zubů 1 souběžný doraz 1 obslužné nářadí v držáku na stroji-165- 1 přepravní box 1 provozní návod 1 sešit „Bezpečnostní pokyny“ 1 ukazatel polohy MT-PA 1 sáček na piliny 1 nabíječka APS M u č. výrobku. 91E001, 91E021 2 Aku PowerTank 18 M 99 LiHD u č. výrobku. 91E001, 91E021

2.7 Bezpečnostní zařízení

Nebezpečí Tato zařízení jsou doporučována pouze pro bezpečný provoz stroje a nesmí být odnímána případně uvedena mimo funkci. Zkontrolujte bezpečnostní zařízení před zahájením provozu po stránce fungování a případného poškození. Stroj neuvádějte do provozu v případě chybějícího nebo nefunkčního bezpečnostního zařízení. Stroj je vybaven následujícími bezpečnostními zařízeními: - Ochranný kryt - Velká základní deska - Rukojeti - Spínací zařízení a brzda - Hrdlo odsávání

2.8 Užívání výrobku v souladu s jeho určením

Drážkovací pila je vhodná výlučně k podélnému a příčnému řezání masivního dřeva. Deskové hmoty jako třískové desky, stolové desky a středně tvrdé vláknité desky je taktéž možné opracovávat. Je možné používat také izolační materiál z dřevěných vláken. Používejte pouze pilové kotouče dle EN 847-1 povolené firmou Mafell v uvedeném rozsahu ø. Ve spojení s diamantovým pilovým kotoučem můžete řezat také cementovláknité desky. Jiné použití, než je popsáno, není přípustné. Výrobce neručí za škodu, která vyplyne z takového jiného použití. Abyste stroj používali přiměřeně jeho účelu, dodržujte podmínky provozu, servisu a údržby, které předepisuje společnost Mafell. Používejte pouze pilové kotouče s vyznačenými otáčkami, které odpovídají otáčkám uvedeným na elektrickém nástroji nebo jsou vyšší. Používejte pouze originální sady akumulátorů Mafell / CAS a příslušenství. Sady akumulátorů označené CAS jsou 100% kompatibilní se zařízeními CAS (Cordless Alliance System).

Nebezpečí Při používání v souladu s určením a přes dodržování bezpečnostních ustanovení zůstávají z důvodu účelu použití určitá zbytková rizika, která mohou mít zdravotní následky. - Dotyk pilového kotouče v oblasti najížděcího otvoru pod základní deskou. - Manipulaci s částí kotouče pily pod vyčnívajícím obrobkem při řezu. - Manipulace s otáčejícími se díly ze strany: Pilový kotouč, upínací příruba a přírubový šroub. - Zpětný ráz stroje při sevření obrobku. - Zlomení nebo vymrštění pilového kotouče nebo jeho částí. - Neúmyslné zapnutí při nevytaženém akumulátoru. - Ovlivnění sluchu při déle trvajících pracích bez chrániče sluchu. - Emise dřevěných prachů ohrožujících zdraví při déle trvajícím provozu bez odsávání.-166- 3 Bezpečnostní pokyny Nebezpečí Dbejte stále následujících bezpečnostních pokynů a platných bezpečnostních ustanovení v dané zemi, kde je stroj používán! Přečtěte si také bezpečnostní pokyny uvedené v přiloženém sešitu 070500 „Bezpečnostní pokyny“ (dle normy 62841-1). Všeobecné pokyny: - Děti a mladiství nesmí stroj obsluhovat. Z toho jsou vyjmuti mladiství, pracující za dohledu odborníků, za účelem jejich vzdělávání. - Nikdy nepracujte bez ochranných zařízení, která jsou pro příslušný úkon předepsána, ani na stroji neměňte nic, co by mohlo omezit bezpečnost. - Zkontrolujte, zda na obráběném kusu nejsou cizí předměty. Neřežte do kovových dílů, např. hřebíků. - Chraňte stroj a akumulátory před vlhkostí! - Nevhazujte akumulátory do ohně! - Nepoužívejte defektní či deformované akumulátory! - Akumulátory neotvírejte! - Nedotýkejte se kontaktů akumulátorů ani je nezkratujte! - Z defektních lithiových baterií může vytékat lehce žíravá, hořlavá kapalina! Pokud vyteče kapalina obsažená v baterii a dostane se do styku s pokožkou, opláchněte postižené místo okamžitě dostatečným množstvím vody. Pokud s kapalina z akumulátorů dostane do vašeho oka, vyplachujte ho dostatečným množstvím vody a neprodleně vyhledejte lékařskou pomoc! - Před prováděním nastavení, změny vybavení, údržby či čištění vyjměte akumulátory ze zařízení. - Ujistěte se, že je zařízení při vkládání akumulátorů vypnuté. - Pokud je stroj uložen, transportován nebo uskladněn bez dohledu, vyjměte ze stroje akumulátor. Nesmí být používáno: - Praskající pilové kotouče a kotouče, jejichž tvar se změnil. - Pilové kotouče z vysoce legované rychlořezné oceli (pilové kotouče HSS). - Tupé pilové kotouče z důvodu příliš velikého zatížení motoru. - Pilové kotouče, jejichž základní tělo vykazuje větší tloušťku nebo jejichž šířka řezu (rozvod) je menší než tloušťka klínového rozrážeče. - Pilové kotouče, které nejsou vhodné pro počet otáček pilového kotouče ve volnoběhu. - Brusné kotouče Pokyny pro použití osobních ochranných pomůcek: - Při práci vždy používejte ochranu sluchu. - Při práci vždy používejte respirátor. - Při práci proto noste ochranné brýle. Pokyny k provozu: Postupy řezání

Nebezpečí - Nepřibližujte ruce do oblasti řezání a pilového listu. Druhou rukou držte přídavné madlo na motorovém pouzdru. Pokud držíte pilu oběma rukama, nemůže dojít k jejich poranění pilovým listem. - Nesahejte pod obrobek. Ochranný kryt Vás pod obrobkem nechrání před pilovým listem. - Přizpůsobte hloubku řezu tloušťce obrobku. Pod obrobkem by mělo být vidět méně než jeden celý zub pily. - Nikdy nedržte zpracovávaný obrobek rukou nebo přes nohu. Zabezpečte obrobek stabilním úchytem. Je důležité obrobek dobře upevnit, aby se snížilo riziko styku s částmi těla, zaseknutí pilového listu nebo ztráty kontroly. - Při práci, kde může nástroj zasáhnout skryté elektrické vedení nebo vlastní síťový kabel, držte elektrický nástroj za izolovaný držák. Kontakt s vedením vedoucím proud způsobí to, že také kovové části elektrického nářadí budou pod napětím a toto vede k úderu elektrickým proudem. - Při dlouhém podélném řezu používejte vždy doraz nebo přímé vedení po hraně. Zlepšujete to přesnost řezu a snižuje možnost zaseknutí pilového listu.-167- - Vždy používejte pilové kotouče správné velikosti a se správným úchytným otvorem (např. kosočtvercový nebo kulatý). Pilové kotouče, které nepasují k montážním dílům pily, nemají pravidelnou rotaci a způsobují ztrátu kontroly. - Nikdy nepoužívejte poškozené nebo nesprávné podložky nebo šrouby pilového kotouče. Podložky pilového listu a šrouby byly speciálně vyvinuty pro Vaši pilu, pro optimální výkon a provozní bezpečnost. Zpětný ráz - Příčiny a příslušné bezpečnostní pokyny - Zpětný ráz je náhlá reakce pilového listu, který se zahákl, zasekl nebo který není správně vyrovnán, a vede k náhlému nekontrolovanému zvednutí pily a pohybu z obrobku směrem k obsluhující osobě. - Pokud se pilový list, který je ve svírajícím se řezném otvoru, zasekne nebo zahákne, dojde k zablokování, a síla motoru vymrští pilu směrem k obsluhující osobě. - Pokud se pilový list v řezném otvoru přetočí nebo je nesprávně vyrovnán, může dojít k zaseknutí zubů zadní hrany pilového listu, čímž je pilový list vysunut z řezného otvoru a pila poskočí zpět směrem k obsluhující osobě. Zpětný ráz je důsledkem chybného nebo nesprávného použití pily. Může mu být zabráněno prostřednictvím vhodných bezpečnostních opatření, která jsou následně popsána. - Držte pilu pevně oběma rukama a paže uveďte do polohy, ve které udržíte zpětné nárazy. Vždy zaujměte polohu bočně od pilového kotouče, nikdy neuvádějte pilový kotouč do stejné roviny s vaším tělem. Při zpětném rázu může kotoučová pila poskočit směrem zpátky, avšak je obsluhující osoba schopná sílu zpětného rázu v případě patřičných bezpečnostních opatření ovládat. - Pokud je pilový list zablokován nebo přerušíte práci, vypněte pilu a ponechte ji klidně v obrobku, dokud není pilový list v klidu. Nikdy se nepokoušejte odstranit pilu z obrobku nebo ji vytáhnout směrem zpět, dokud se pilový list pohybuje, jinak může dojít ke zpětnému nárazu. Zjistěte a odstraňte příčiny zaseknutí pilového listu. - Pokud chcete opět spustit pilu, která je umístěna v obrobku, umístěte pilový list do středu řezného otvoru a zkontrolujte, zda nedošlo k zaseknutí zubů pily v obrobku. Pokud se pilový list zasekne, může dojít k pohybu mimo obrobek nebo k zpětnému rázu při opětovném spuštění pily. - Velké desky podepřete, kvůli snížení rizika zpětného nárazu při zaseknutí pilového listu. Velké desky se mohou pod vlastní hmotností prohýbat. Desky je nutné na obou stranách podložit, a to jak v blízkosti řezného otvoru, tak i na hraně. - Nepoužívejte tupé ani poškozené pilové listy. Pilové listy s tupými nebo nesprávně vyrovnanými zuby způsobí u příliš tenkého řezného otvoru zvýšené tření, zaseknutí pilového listu a zpětný ráz. - Před řezáním dotáhněte nastavení hloubky a úhlu řezu. Pokud se během řezání změní nastavení, může dojít k zaseknutí pilového listu a zpětnému rázu. - Buďte zvláště opatrní při řezání do stěn nebo jiných nepřehledných částí. Zasouvající se pilový list může být při řezání zablokovaný skrytými objekty a způsobit zpětný ráz. Funkce ochranného krytu - Prověřte před každým použitím, zda je ochranný kryt bezvadně uzavřen. Nepoužívejte pilu, pokud se ochranný kryt nemůže volně pohybovat a nelze jej okamžitě uzavřít. Nikdy nesvorkujte nebo neuchycujte ochranný kryt, pilový kotouč by tak byl nechráněný. Pokud dojde k neúmyslnému upadnutí pily, může se ochranný kryt ohnout. Zajistěte, aby se mohl ochranný kryt volně pohybovat a při všech řezných úhlech a hloubkách nepřišel do styku s pilovým listem ani s jinými díly. - Prověřte stav a funkci pružin ochranného krytu. Nechte pilu před použitím prověřit v servisu, pokud ochranný kryt a pero nepracují bezvadně. Poškozené díly, lepivé usazeniny nebo shluky pilin způsobují zpomalení spodního ochranného krytu. - Při „drážkovacím řezu“, který není prováděn pravoúhle, zajistěte základní desku pily vůči bočnímu posunutí. Boční posunutí může způsobit zablokování pilového kotouče a takto dojde ke zpětnému rázu.-168- - Nepokládejte pilu na pracovní lavici ani na podlahu, aniž by dolní ochranný kryt zakrýval pilový kotouč. Nezakrytý, dobíhající pilový list pohybuje pilou proti směru řezání a řeže vše, co mu přijde do cesty. Dbejte přitom dobu doběhu pilového listu. Pokyny pro servis a opravy: - Pravidelné čištění stroje, především nastavovacích zařízení a vodítek, představuje výrazný bezpečnostní faktor. - Mohou být používány pouze originální náhradní díly a příslušenství MAFELL. Jinak nevzniká nárok na záruku a žádné ručení výrobce. - Nebezpečí zranění při výměně pilového kotouče! Při výměně pilového kotouče hrozí nebezpečí poranění v případě kontaktu s ostrými zuby pilového kotouče. Noste ochranné rukavice. Při výměně pilového kotouče postupujte opatrně. 4 Výbava / nastavení

4.1 Nabít akumulátor

Zkontrolujte, zda se shoduje jmenovité napětí akumulátoru s údaji na stroji. Akumulátor a nabíječka jsou navzájem sladěné. Používejte k nabíjení pouze nabíjecí stanici MAFELL - APS 18 nabíječek. U nového stroje nabijte nejprve akumulátor. Uvedení APS 18 do provozu a popis nabíjecího procesu naleznete v přiloženém návodu „APS 18 Akku – Power – Station“. Akumulátor je vybaven hlídáním teploty. To zajišťuje, že nabíjení akumulátoru probíhá pouze při teplotách mezi 0°C a 50°C. Tím je dosažena vysoká trvanlivost akumulátoru. Podstatně kratší provozní doba po nabití akumulátoru indikuje, že je akumulátor opotřebován a musí být vyměněn.

Nebezpečí Nebezpečí výbuchu Chraňte akumulátor před horkem, ohněm a vlhkostí. Nepokládejte akumulátor na topná tělesa a nevystavujte akumulátor po delší dobu silnému slunečnímu záření. Teploty nad 50°C akumulátoru škodí. Zahřátý akumulátor nechte před nabíjením vychladnout. Optimální skladovací teplota leží mezi 10°C a 30°C.

Neotevírejte akumulátor a chraňte jej před nárazy. Udržujte akumulátor v suchu a chraňte jej před mrazem.

Nebezpečí Při uchovávání akumulátoru mimo nabíječku zakryjte kontakty. V případě zkratu při kovovém přemostění hrozí nebezpečí požáru a výbuchu.

Dbejte na pokyny na ochranu životního prostředí.

4.2 Vložit akumulátor

Nabitý akumulátor zasuňte do vodítek pro akumulátor vedle rukojeti tak, aby bylo slyšet zaklapnutí.

Před použitím se přesvědčte, zda je akumulátor ve stroji bezpečně usazen.

4.3 Vyjmout akumulátor

Odjistěte akumulátor stisknutím aretace 26 (obr. 2) a vytáhněte jej z vodítek pro akumulátor.

Nebezpečí Zdraví škodlivé prachy musí být odsávány M-vysavačem. Při všech pracích, při kterých vzniká podstatné množství prachu, napojte stroj na vhodné externí odsávání prachu. Rychlost vzduchu musí činit minimálně 20 m/s. Vnitřní průměr hrdla odsávání 1 (obr. 1) činí 35 mm. Pro krátké práce, při kterých vzniká pouze malá míra prachu, je možné používat sáček na piliny jako vlastní odsávání.-169-

4.5 Výběr pilových kotoučů

Abyste dosáhli dobré kvality řezu, používejte ostrý nástroj a podle materiálu a procesu si zvolte nástroj z následujícího seznamu: Řezání měkkého a tvrdého dřeva příčně a podélně vůči směru vlákna: - pilový kotouč - tvrdokov ø 160 x 1,8 x 20 mm, 32 zubů Řezání měkkého a tvrdého dřeva zvlášť podél vlákna: - pilový kotouč - tvrdokov ø 160 x 1,8 x 20 mm , 16 zubů Řezání měkkého a tvrdého dřeva zvlášť kolmo k vláknu: - pilový kotouč - tvrdokov ø 162 x 1,8 x 20 mm, 48 zubů Řezání cementovláknitých desek: - Diamantový pilový kotouč Ø 160 x 3,0 x 20 mm, 4 zuby Řezání izolačních materiálů z dřevěných vláken: - pilový kotouč - tvrdokov ø 160 x 1,8 x 20 mm, 32 zubů Řezání plastů (polystyren): - pilový kotouč - tvrdokov ø 160 x 1,8 x 20 mm, 16 zubů

4.6 Výměna pilových kotoučů

Nebezpečí Při provádění všech údržbových prací vyjměte akumulátor. Nebezpečí zranění také pokud je pilový kotouč v klidu. Noste ochranné rukavice!

• Abyste vyklopili víko ochranného krytu 23 do strany (obr. 3), stiskněte tlačítko 2 (obr. 4) a vytáhněte blokovací páku 3 nahoru. S vytáhnutím blokovací páky je automaticky aretována hřídel pily a spínací páka.

• Pomocí šestihranného šroubováku 4 (držák zobr. 2) uvolněte šroubovou přírubu 5 (obr. 3) proti směru hodinových ručiček. Odejměte šroub a rovněž přední upínací přírubu 6.

• Nyní může pilový kotouč vyjmout pomocí naklonění dopředu.

• Na upínacích přírubách nesmí být nalepeny částice.

• Při nasazování pilového kotouče dbejte na směr otáčení.

• Následně nasaďte upínací přírubu, nasaďte přírubový šroub a utáhněte jej otáčením ve směru hodinek.

• Zavřete víko ochranného krytu. K tomu přiklopte víko a zatlačte zajišťovací páku 3 (obr. 3) dolů. 5 Provoz Při provozu může za určitých podmínek – především při suchém vzduchu, materiálech jako např. deskových materiálech s povrchovou úpravou a bez antistatické odsávací hadice – docházet k elektrostatickým výbojům přes obsluhujícího. Ochranná funkce elektroniky se aktivuje a stroj se přepne do zabezpečeného stavu. Stroj se samostatně vypne.

5.1 Uvedení do provozu

S tímto provozním návodem musí být seznámeny všechny osoby pověřené obsluhou stroje, přičemž je nutno pozornit zejména na kapitolu „Bezpečnostní pokyny“.

5.2 Zapnutí a vypnutí

• Zapnutí: Odjistěte aretaci zapínání 7 (obr. 4) zatlačením vpřed. Pak stiskněte při zatlačené aretaci zapínání spínací tlačítko 8 (obr. 4). Protože se jedná o spínač bez aretace, běží stroj pouze tak dlouho, dokud je stlačena tato spínací páčka. Vestavěná elektronika zajišťuje při zapnutí bezpečné zrychlení a při zatížení reguluje počet otáček na pevně nastavenou hodnotu. Navíc reguluje tato elektronika motor v případě přetížení, tzn. pilový kotouč zůstane stát. Poté stroj vypněte. Následně stroj znovu zapněte a řežte za snížené rychlosti posuvu dále. Zahřívání stroje vede k rychlejšímu vypnutí z důvodu přetížení.-170- Pomocí stavěcího kolečka 9 (obr. 2) můžete nastavit počet otáček pilového kotouče mezi 2660 a 5930 min

Skupiny materiálů - PVC, Plexi, PA - Stupeň: 1 - 6 - Tvrdé dřevo, měkké dřevo, vrstvené dřevo - Stupeň: 3 - 6 - Potahované deskové materiály - Stupeň: 4 - 6 - Cementovláknité desky - Stupeň: 3 - 5

• Vypnutí: Pro vypnutí uvolněte spínací tlačítko 8 (obr. 4). Díky zabudované automatické brzdy je doba doběhu pilového kotouče omezena na cca. 1 - 2 s. Aretace zapínání je automaticky opět aktivní a zajišťuje ruční kotoučovou pilu proti náhodnému zapnutí.

5.3 Nastavení hloubky řezu

Hloubka řezu se dá nastavit mezi 0 a 57 mm, odstupňováno v krocích po 1 mm. Za tímto účelem postupujte, jak je uvedeno následovně:

• Přestavte ukazatel 10 (obr. 4) pomocí otáčení do horní nebo dolní polohy podle toho, zda pracujte s nebo bez vodicích kolejnic.

• Nastavte hloubku řezu na stupnici pomocí hloubkového dorazu 11. Doraz má 1 mm aretaci.

• Pro nastavení mezirozměrů můžete otáčet pomocí šestihranného šroubováku 4 (držák obr. 2) cylindrickým šroubem 12 (obr. 4). Jedno otočení odpovídá změně hloubky řezu o 1 mm.

Hloubku řezu nastavte vždy o cca. 2 až 5 mm větší než je síla řezaného materiálu.

5.4 Nastavení pro šikmé řezy

Řezací agregát je možné nastavit na šikmé řezy pod libovolným úhlem od 0° do 45°.

• Povolte křídlový šroub 13 (obr. 4).

• Úhel nastavte podle stupnice na sklopné části.

• Následně okřídlený šrouby 13 utáhněte. Navíc může být stroj nakloněn na -1° příp. 48°.

• Pro naklonění na -1°, táhněte hradítko 14 (obr. 4) ve směru šipky dozadu a pevně ho zaaretujte.

• Nakloňte stroj na -1°.

• Pro naklonění stroje na 48°, stiskněte doraz 15 (obr.

• 45° a 0°- doraz je po přejetí automaticky vrácen zpět.

Nebezpečí Nebezpečí zpětné rázu při řezech do hloubky! Před započetím hloubkového řezu položte stroj zadní hranou základní desky na doraz upevněný na obrobku. Při použití vodicích kolejnic (zvláštní příslušenství) musíte na vodicí kolejnice upevnit doraz, který jste obdrželi ve zvláštní výbavě. Držte stroj před zanořením dobře za madlo a lehce ho posunujte vpřed!

• Značky 16 (obr. 1) na dolním ochranném krytu a na hradítku slouží k orientaci pro oblast řezu celkově vnořeného pilového listu při použití vodicích kolejnic (zvláštní příslušenství).

5.6 Řezání podle rysky

Základní deska disponuje dodatečným ukazatelem nárysu 17 (obr. 1), jak pro přímý řez, tak i pro šikmé řezy. Rysná hrana odpovídá vnitřní straně pilového kotouče.-171-

• Zajistěte obrobek proti posunutí a přiložte obrobek tak, aby pilový kotouč běžel pod obrobkem volně.

• Držte stroj pevně za madla a nasaďte je přední částí na obrobek.

• Zapněte drážkovací pilu (viz kapitola 5.2). Zanořte stroj do nastavené hloubky řezu a posunujte ho rovnoměrně ve směru řezu.

• Po ukončení řezu vypněte pilu uvolněním tlačítka spínače 8 (obr. 4). Pohybujte pilovým agregátem zpět do horní blokované polohy.

5.7 Řezání se souběžným dorazem

Souběžný doraz 18 (obr. 1) se používá k řezání souběžně s již existující hranou. Přitom může být doraz upevněn jak vpravo, tak také vlevo na stroji. Přitom činí řezná oblast na pravé straně asi 140 mm a na levé straně asi 295 mm.

• Můžete nastavit šířku řezu po uvolnění křídlových šroubů 19 (obr. 2), čímž nastavíte odpovídající doraz a následně křídlové šrouby pevně dotáhnout. Navíc je možné souběžný doraz po jednoduchém otočení použít (vodicí plocha pro hranu obrobku směřuje nahoru) jako dvojitou podložku pro zlepšení vedení ruční drážkovací pily. Nyní může být stroj veden podél na jedné, na obrobku upevněné lati.

5.8 Předběžné drážkování s vodicí kolejnicí

(zvláštní příslušenství) U deskovým materiálů docílíte čistějšího řezu, pokud provedete předřez drážky. Použijte vhodný pilový kotouč (viz kapitolu 4.5). Abyste zabránili vylomení povrchu, postupujte následovně:

• Upevněte vodicí kolejnice na obrobek.

• Pohybujte západkou 20 (obr. 2) ve směru hodinových ručiček až na doraz. Hloubka předřezu je nyní nastavena na cca 3 mm.

• Nasaďte stroj vodicím žlábkem na vodicí kolejnice.

• Nastavte hloubku řezu - zohledněte sílu vodicích kolejnic (viz kapitola 5.3).

• Proveďte předřez desky. Pohybujte západkou 20 (obr. 2) proti směru hodinových ručiček na doraz.

• Zanořte na přednastavenou hloubku řezu a prořízněte celou šířku desky.

5.9 Práce s diamantovým pilovým kotoučem v

cementovláknitých deskách (zvláštní příslušenství) Za tímto účelem postupujte, jak je uvedeno následovně:

• Použijte vhodný pilový kotouč (viz kapitolu 4.5).

• Vyměňte pilový kotouč (viz kapitolu 4.6).

Diamantový řezný kotouč byl vyvinut pro cementovláknité desky. Zuby opatřené diamanty jsou citlivější než zuby pilového kotouče z tvrdokovu. Proto pracujte s vodicí kolejnicí.

5.10 Práce s vodícími kolejnicemi

• Abyste dosáhli přesnějšího vedení, nastavte oběma stavěcími kolečky 21 (obr. 4) vůli vedení. Pomocí drážkovací pily můžete pracovat s vodícími kolejnice, které obdržíte jako zvláštní příslušenství. Dodatečně může také použít některé kolejničky, které jsou na trhu.

• K tomu uvolněte šrouby a odejměte vložku 24 (obr. 2).

5.11 Práce s ukazatelem pozice MT-PA

Nebezpečí Při provádění všech údržbových prací vyjměte akumulátor. Stroje MAFELL jsou koncipovány jako bezúdržbové. Použitá ložiska jsou namazána pro dobu své životnosti. Po delší době provozu doporučujeme předat stroj autorizovanému zákaznickému servisu MAFELL na prohlídku. Pro všechna mazná místa používejte pouze náš speciální tuk, obj. číslo 049040 (balení 1 kg).

Není-li stroj delší dobu používán, je nutno ho pečlivě vyčistit. Neošetřené kovy postříkejte antikorozním prostředkem.-172-

Obsažené lithium-iontové akumulátory podléhají požadavkům zákona o nebezpečných nákladech. Tyto akumulátory mohou být bez dalších podmínek přepravovány uživatelem po silnici. Při zasílání prostřednictvím třetí osoby (např: letecká přeprava nebo spedice) je třeba brát zřetel na zvláštní požadavky na balení a označení. Zde musí být při přípravě zásilky nezbytně přizván expert na nebezpečné náklady. Akumulátory zasílejte pouze tehdy, pokud je těleso nepoškozené. Otevřené kontakty přelepte lepicí páskou a akumulátor zabalte tak, aby se v obalu nemohl pohybovat. Dbejte prosím i případných navazujících národních předpisů.

Elektrické přístroje, akumulátory, příslušenství a obaly je nutno dát k recyklaci, která proběhne způsobem šetrným k životnímu prostředí. Nevyhazujte elektrického přístroj a akumulátory/baterie do domovního odpadu! Pouze pro země EU:

Podle evropské směrnice 2002/96/ES musí být elektrické přístroje, které již nejsou provozuschopné, a dle evropské směrnice 2006/66/ES také vadné nebo opotřebené akumulátory/baterie sbírány odděleně a ekologicky recyklovány. Již nepoužitelné akumulátory/baterie odevzdejte přímo u: Německo Nadace GRS Batterien Heidenkampsweg 44 20097 Hamburg Německo Akumulátory/baterie:

Li-Ion: Prosím dbejte upozornění v odstavci „Přeprava“, strana 17. Změny vyhrazeny. 7 Odstranění závad

Nebezpečí Zjištění příčin existujících poruch a jejich odstranění se provádějí za neustálé vysoké pozornosti a obezřetnosti. Nejprve vyjměte akumulátor! Následně jsou uvedeny nejčastější poruchy a jejich příčiny. V případě dalších poruch se obraťte na vašeho obchodníka nebo přímo na zákaznický servis společnosti MAFELL. Závada Příčina Odstranění Stroj nelze zapnout Vybít akumulátor Nabít akumulátor Akumulátor nezaklapl v koncové poloze Zcela zasuňte akumulátor Akumulátor je téměř prázdný, na akumulátoru bliká LED. Elektronika chrání akumulátor před úplným vybitím. Zkontrolujte, stiskněte tlačítko 22 (obr. 1 + 3). Pokud svítí již pouze jedna LED, nabijte akumulátor.-173- Závada Příčina Odstranění Přetížení, stroj se vypne. Z důvodu dlouhého přetížení se stroj nebo akumulátor přehřál. Zazní výstražný signál (pípnutí). Dokud nedojde k ochlazení stroje nebo akumulátoru, zazní při každém pokusu o zapnutí znovu pínutí. Nechte stroj a akumulátor vychladnout. Akumulátor může rychleji vychladnout v nabíječce se vzduchovým chlazením. Zařízení můžete rovněž rychleji ochladit s jiným akumulátorem při chodu naprázdno. Zařízení se při náhlém zvýšení zatížení vypne. Při náhlém zvýšení zátěže stoupne také razantně požadovaný proud na stroji. Zazní výstražný signál (pípnutí). Tento nárůst, ke kterému dojde při náhlém zablokování nebo zpětném rázu, se změří a má za následek vypnutí. Zapněte stroj povolením tlačítka na spínači. Poté můžete zařízení opět zapnout a pracovat dále. Pokuste se zamezit dalšímu blokování vrtačky. Stroj se během provozu vypne Elektrostatický náboj. Ochranná funkce elektroniky se aktivuje a stroj se přepne do zabezpečeného stavu. Stroj se vypne. Používat antistatickou odsávací hadici Pilový kotouč se při posouvání stroje vpřed zasekává Příliš velký posuv Zmenšete rychlost posuvu Tupý pilový kotouč Ihned uvolněte spínač. Odstranit stroj z obrobku a vyměnit pilový kotouč Napětí na obrobku Rozšíření zářezu pomocí klínu Špatné vedení stroje Nasaďte paralelní doraz Nerovná svrchní plocha obrobku Vyrovnejte plochu Spálené skvrny na místech řezu Pilový kotouč není vhodný pro daný pracovní úkon nebo je tupý Vyměňte pilový list Ucpaný výhoz hoblin Dřevo je příliš vlhké Vyčistěte výhoz hoblin Použití suchého dřeva Dlouhotrvající řez bez odsávání Napojte stroj na externí odsávání, případně odsávač prachu s jemnými částicemi Náhlé unikání kouře z krytu motoru Přetížení strojní elektroniky Přerušení přívodu energie vyjmutím sady akumulátorů. Unikání kouře přestane. Nenasazujte akumulátor! Zabraňte vdechování kouře!-174- 8 Zvláštní příslušenství

Pilový kotouč - tvrdokov ø 160 x 1,8 x 20, 16 zubů (podélný řez) Obj. č. 092539 - Pilový kotouč - tvrdokov ø 160 x 1,8 x 20, 24 zubů (podélný a příčný řez) Obj. č. 092533 - Pilový kotouč - tvrdokov ø 160 x 1,8 x 20, 32 zubů (podélný a příčný řez) Obj. č. 092552

Pilový kotouč - tvrdokov ø 160 x 1,8 x 20, 56 zubů (příčný řez) Obj. č. 092553

Pilový kotouč - tvrdokov ø 162 x 1,8 x 20, 48 zubů (příčný řez) Obj. č. 092584 - Pilový kotouč - tvrdokov ø 160 x 1,8 x 20, 48 zubů FZ/TR k řezání Trespa (potahované desky) Obj. č. 092569

Pilový kotouč - DIA ø 160 x 3,0 x 20, 4 zubů Obj. č. 092474 - Vodicí kolejnice F 80, 800 mm dlouhé Obj. č. 204380 - Vodicí kolejnice F 110, 1100 mm dlouhé Obj. č. 204381 - Vodicí kolejnice F 160, 1600 mm dlouhé Obj. č. 204365

Vodicí kolejnice F 210, 2100 mm dlouhé Obj. č. 204382

Vodicí kolejnice F 310, 3100 mm dlouhé Obj. č. 204383

Úhlový doraz F-WA Obj. č. 205357

Příslušenství k vodicím kolejnicím:

Šroubové utahováky F-SZ180MM (2 ks) Obj. č. 207770

Spojka F-VS Obj. č. 204363

Sada vaku na kolejnice F80/160 s úhlovým dorazem se skládá z: F80 + F160 + spojka + úhlový doraz + 2 šroubové utahováky + vak Obj. č. 209592 - Sada vaku na kolejnice F160/160 se skládá z: 2 x F160 + spojka + 2 šroubové utahováky + vak Obj. č. 209591 - Blok zpětného rázu F-RS Obj. č. 202867 - Ukazatel polohy MT-PA Obj. č. 205398 - Systém sání a upínání Aerofix F-AF 1 se skládá z: 1,3 m kolejnice, adaptéru nahoře a dole, pružné hadice Obj. č. 204770

- Pružná hadice FXS-L, délka 3,2 m Obj. č. 205276

- Přídržný profil bal. F-HP 6.8M Obj. č. 204376

- Ochrana proti přetržení napnutí bal. F-SS 3,4M Obj. č. 204375

- Souběžný doraz křídlovými šrouby Obj. č. 203214
