Produkttype	Trådløs dykcirkelsav
Mærke	Mafell
Model	MT55 18M bl
Driftsspænding	18 V DC (Li-Ion batteri)
Tomgangshastighed	2660 - 5930 min⁻¹ (6 trin)
Skæredybde ved 0°	0 - 57 mm
Skæredybde ved 45°	0 - 40,5 mm
Savaggregatets hældning	-1° / 0° - 48°
Klingediameter	162 mm maks., 149 mm min.
Klinge monteringsboring	20 mm
Vægt (med batteri)	4,5 kg
Mål (L x B x H)	250 x 330 x 215 mm
Lydtryksniveau (LPA)	93 dB(A) (K=3 dB)
Lydeffektniveau (LWA)	101 dB(A) (K=3 dB)
Hånd-arm vibration	< 2,5 m/s²
Motortype	Børsteløs
Batterisystem	CAS (Cordless Alliance System)
Hovedfunktioner	Dykning, længde- og tværsavning, vinkelsavning, spånsugning, automatisk bremse, trinløs hastighedsregulering
Sikkerhedsanordninger	Beskyttelseshætte, startspærre, låseknap, klingebremse, genstartssikring
Vedligeholdelse og rengøring	Rengør regelmæssigt føringer og justeringsanordninger; smør med Mafell specialfedt (ref. 049040)
Reservedele og reparationsvenlighed	Mafell originaldele fås; eksploderet tegning på www.mafell.com; revision anbefales af autoriseret servicecenter
Medfølgende tilbehør	Carbidklinge 162 mm 48 tænder, parallelanslag, serviceværktøj, kuffert, positionsindikator MT-PA, spånsæk, lader APS M, 2 LiHD batterier (afhængigt af reference)

Ofte stillede spørgsmål - MT55 18M bl Mafell

Hvordan skifter jeg klingen på Mafell MT55 18M bl?

Fjern først batteriet. Tryk på spærrespændet 2, og træk håndtaget 3 opad for at åbne beskyttelseshætten. Løsn flangeskruen (5) mod uret med sekskantnøglen. Fjern skruen og den forreste flange. Udskift klingen, og sørg for rotationsretningen. Sæt flangen og skruen på, og spænd med uret. Luk beskyttelseshætten ved at trykke på håndtaget 3.

Hvad er den maksimale skæredybde?

Den justerbare skæredybde er 0 til 57 mm for et snit ved 0° og 0 til 40,5 mm for et snit ved 45°. Dybdeanslaget har en inddeling på 1 mm.

Hvordan indstiller jeg klingehastigheden?

Brug indstillingshjulet (9) på maskinen til at vælge mellem 6 trin med hastighed fra 2660 til 5930 min⁻¹. Tilpas hastigheden til materialet: trin 1-2 til plast, 3-6 til træ, 4-6 til plader osv.

Hvordan bruger man saven med en styreskinne?

Placer styreskinnen på emnet. Maskinens styrespor passer ind på skinnen. Juster styrespillet med justerhjulene (21). Til et lige snit justeres markeringsmærket på skærelinjen. Til dykning skal du bruge den medfølgende anti-rebound-anslag.

Hvilke klingetyper er kompatible?

Brug kun Mafell-godkendte klinger i henhold til EN 847-1 med diameter 160-162 mm, boring 20 mm, klingetykkelse 1,2 mm, skærebredde 1,8 mm. Der fås carbidklinger til træ og plader samt diamantklinger til fibercement.

Hvordan oplades Li-Ion-batteriet?

Brug udelukkende Mafell APS 18-laderen. Batteriet skal oplades mellem 0°C og 50°C. Ved en ny maskine skal batteriet først oplades. En reduceret driftstid indikerer et slidt batteri, der skal udskiftes.

Hvad gør jeg, hvis saven ikke starter?

Kontroller, at batteriet er opladet og korrekt isat. Hvis en diode blinker på batteriet, skal det oplades. Hvis maskinen overophedes, lad den køle af. Et lydsignal (bip) indikerer overbelastning: slip afbryderen og vent.

Hvordan vedligeholder jeg saven?

Rengør regelmæssigt føringer og justeringsanordninger. Brug kun Mafell specialfedt ref. 049040 til smøring. Lejerne er smurt for livstid. For en revision, kontakt et autoriseret Mafell servicecenter.

Hvilket tilbehør følger med i kufferten?

Kufferten indeholder: en carbidklinge 162 mm 48 tænder, et parallelanslag, et serviceværktøj, en positionsindikator MT-PA, en spånsæk, en lader APS M, og afhængigt af referencen 1 eller 2 batterier 18 M 99/144 LiHD.

Hvordan udfører man et sikkert dykksnit?

Før dykning skal du justere bundpladens bagkant mod et fast anslag (eller styreskinnen med specielt anslag). Hold maskinen fast i håndtaget. Tænd for saven, dyk forsigtigt til den indstillede dybde, og kør derefter jævnt frem. Dyk aldrig uden anslag for at undgå tilbageslag.

BRUGSANVISNING MT55 18M bl Mafell

Laes alle sikkerhedshenvisninger og instruktioner. En manglende overholdelse af sikkerhedshenvisingnerne og instruktionerne kan fere til elektrisk stod, brand og/eller alvorlige kvaestelser. Opbevar alle sikkerhedshenvisninger og instruktioner til fremtidig brug.

PNEyPENPEKDEHME

IpouHTaTe BCE npabnla n HcTpyKunno TexHne 6e3oNaChocTn. HecobJeHne 3TxN npaBnI n HcTpyKun no TexHne 6e3oNaChocTn MoKeT npBecTn K nopaxKeHnIO 3NeKtpueckm TokOM, Bo3ropaHnIO W/nnn DpyTm Cepbe3HbIM TpaBMam. CoxpanHe BCE npabnla n HcTpyKunno TexHne 6e3oNaChocTn dnaJbHeNwero NcNoB3OBAHna.

OSTRZEZENIE

Vi atestherer hemed, at maskinen MT55 18M bl opfider de angivede EU-direktiver. Konstruktion og bygnir er udftiht de angivede standarder.

Person, der er befuldmegtiget it at sammenslde det tekniske materiale: Mafell AG

RUS - CepthdmkAT COOTBETCTBMR EC

HactoHMM NOBREXnAeM, UTO MAIMHA MTSS 18M BI OBAeAeT TcE6oAHm VKAaHHbIX IDAeKTHB EC. TIOI PNOEeTPOOBAHm H M3OTOBENHM NMDMEHNHCNEHHe

HOPMb. YNONHOMOENHHB NOpeCTABNTeNo COCTABNEHNO TExHHNecK DOKYMEHTAUNK MaFell AG

Det foreligger explosionsrisk!

3 Sakerhetsanvisningar

Risk

Allmanna anvisningar:

1 Forklaring af tegn 120
2 Produktinformationer 120
2.1 Producentinformationer 120
2.2 Oplysninger om det genopladelige batteri 120
2.3 Maerkninq af maskinen 120
2.4 Tekniske data 121
2.5 Emissioner 121
2.6 Leveringsomfang 121
2.7 Sikkerhedsanordninger 122
2.8 Tilsigtetbrug 122
2.9 Tilbageværende risici 122
3 Sikkerhedshenvisninger 123
4 Klargoring/indstilling 125
4.1 Akku lades 125
4.2 Akku saettes i 125
4.3 Akku tages ud 125
4.4 Spanudsugning 125
4.5 Valg af savblad 126
4.6 Skift af savblad 126
5 Drift 126
5.1 Ibrugtagning 126
5.2 Taend og sluk 126
5.3 Indstilling af skareedybde 127
5.4 Indstilling af skråsnit 127
5.5 Neddykningsnit 127
5.6 Savning after opmaerkning 127
5.7 Savning med parallelanslag 128
5.8 Forridsning med faringsskinne (specialudstyr) 128
5.9 Arbejde med diamantsavblad i fibercementplader (specialudstyr) 128
5.10 Arbejde med foringsskinner 128
5.11 Arbejde med positionsindikator MT-PA 128
6 Vedligeholdelse og reparation 128
6.1 Lagring 128
6.2 Transport 129
6.3 Bortskaffelse akkuer/batterier 129
7 Afhjaelpning af driftsforstyrelser 129
8 Specialudstyr 131
9 Eksploderet tegning og reservationelsliste 131

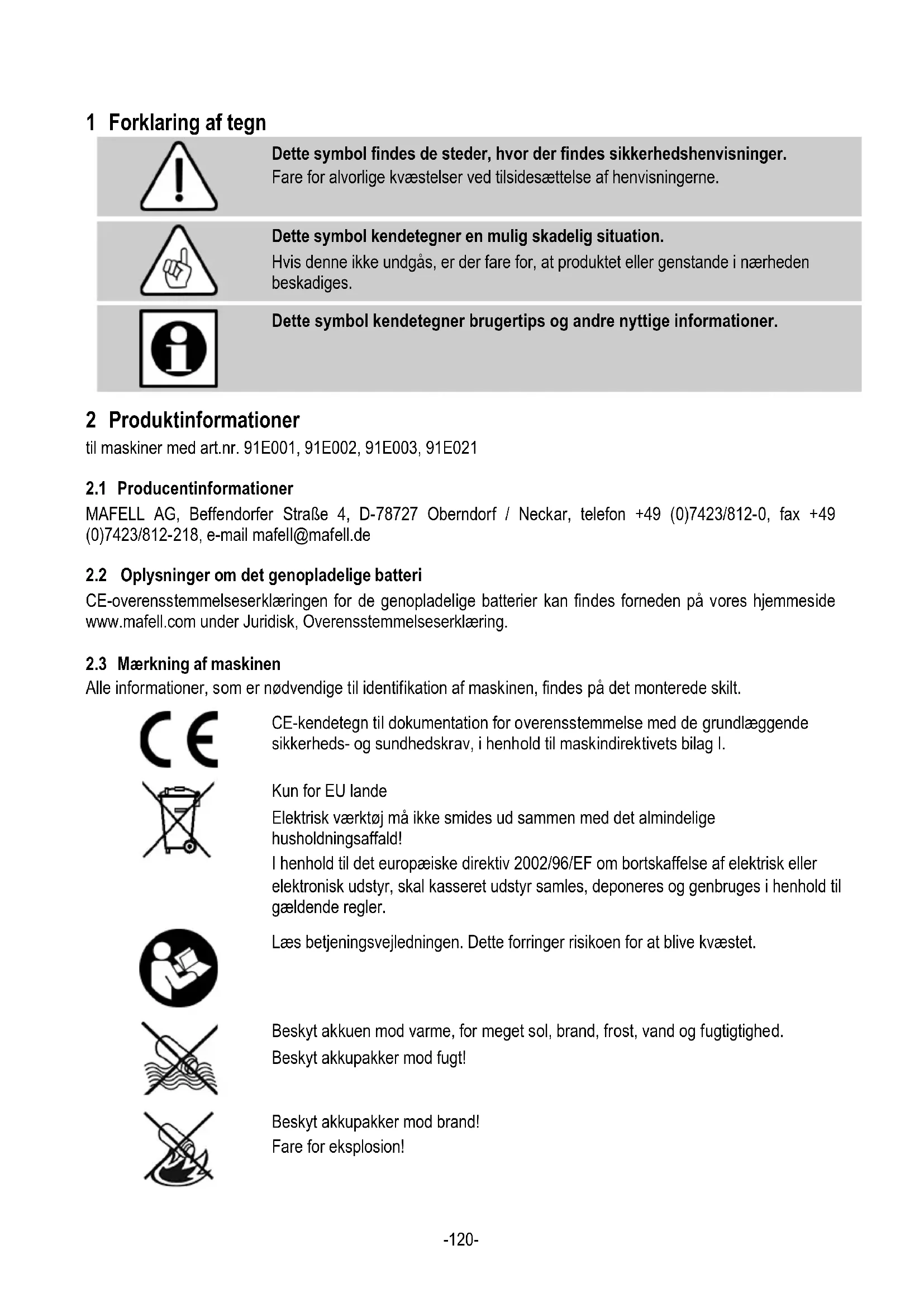

1 Forklaring af tegn

Dette symbol findes de steder, hvor der findes sikkerhedshenvisninger.

Fare for alvorlige kvæstelser ved tilssidesættelse af henvisningerne.

Dette symbol kendetegner en mulig skadelig situation.

Hvis davon keine undgås, er der fare for, atprodukter aller genstande i nærheden beskadiges.

Dette symbol kendetegner brugertips og andre nyttige informationer.

2 Produktinformationer

til maskiner med art.nr.91E001, 91E002, 91E003, 91E021

2.1 Producentinformationer

MAFELL AG, Beffendorfer Straße 4, D-78727 Oberndorf / Neckar, Telefon [phone], fax [phone], e-mail [e-mail]

2.2 Oplysninger om det genopladelige batteri

CE-overensstemmelseserklaeringen for de genopladelige batterier kan findes forneden pa vores hjemmeside www.mafell.com under Juridisk, Overensstemmelseserklaering.

2.3 Maerkninq af maskinen

Alle informationer, som er nødvendige til identifikation af maskinen, vindes pa det monterede skilt.

CE-kendetegn til dokumentation for overensstemmelse med de grundlaeggende sikkerheds- og sundhedskrav, i henhold til maskindirektivets bilag I.

Kun for EU lande

Elektrisk værktøj på ikke smides udammen med det almindelige husholdningsaffald!

I henhold til det europæiske direktiv 2002/96/EF om bortskaffelse af elektrisk aller elektronisk udstyr, skal kasseret udstyr samles, deponeres og genbruges i henhold til gældende regler.

Laes betjeningsvejledningen. Dette forringer risikoen for at blive kvaestet.

Beskyt akkuen mod varme, for meget sol, brand, frost, vand og fugttighed. Beskyt akkupakker mod fegt!

Beskyt akkupakker mod brand!

Fare for eksplosion!

Cordless Alliance System (=CAS) er et akku-system, der bruges af flere producenten. Yderligere informationer findes under www.cordless-alliance-system.com

2.4 Tekniske data

Motortype	børsteløs
Driftsspænding	18 V DC
Omdrejningstal i tomgang	2660 – 5930 min-1
Skæredynde 0° / 45°	0 – 57 mm / 0 – 40,5 mm
Dreijet saveapparat	-1° / 0° – 48°
Savbladd diameter maks./min.	162 – 149 mm
Savbladstykkelse	1,2 mm
Værktøjets skærebredde	1,8 mm
Savbladets holdeboring	20 mm
Diameter udsugningsstuds	35 mm
Vægt med akku (eden parallelanslag)	4,5 kg
Mål (B x L x H)	250 x 330 x 215 mm

2.5 Emissioner

De angivne stojemissioner er blevet malt i overensstemmelse med EN 62841-1 og EN 62841-2-5 og kan bruges til at sammenigne elværktøjet med et andet og til at foretage en forel\big vurdering af belastningen.

Fare

Stojemissioner under den faktiske brug af elværktøjet kan afvige fra de angivne værdier, afhængigt af den måde, som værktøjet anwendes på, især hvilken type emne der bearbejdes.

Derfor skal du altid bruge horevarn, ogsa nar elværktoget korer uden belastning!

2.5.1 Informationer vedr.stoj

De malte stojemissionsværddier after EN 62841-1 og EN 62841-2-5 er:

Lydtryksniveauau	LPA=93 dB (A)
Usikkerhed K	PA=3 dB (A)
Lydeffektniveau L	WA=101 dB (A)
Usikkerhed	KWA=3 dB (A)

Stojmalingerne er blevet gennemført med det leverede savblad.

2.5.2 Informationer vedr. vibrationer

Den typiske hand-arm svingning erindre end 2,5m / s^2

2.6 Leveringsomfang

Dyksav MT55 18M bl komplet med:

1 hardmetalbestykket rundsavblad 0 162 mm, 48 taender
1 parallelanslag
1 betjeningsværktj i holder ved maskinen
1 transportkasse
1 betjeningsvejledning

1 hæfte "Sikkerhedshenvisninger"
1 positionsindicator MT-PA
1 spanpose
1 ladeaggregat APS M ved art.nr. 91E001, 91E021
2 Akku-PowerTank 18 M 99 LiHD ved art.nr. 91E001, 91E021

2.7 Sikkerhedsanordninger

Fare

Disse anordninger kræves for at opnæ en sikker drift af maskinen og ma ikke fjernes eller*vare defekte. Kontroller sikkerhedsanordningerne for korrekt Funktion og mulige beskadigelser før drift. Brug ikke maskinen, hvis sikkerhedsanordninger mangler aller fungerer forkert.

Maskinen er blevet udstyret med de afterfolgende sikkerhedsanordninger:

• Beskytteseshaette
• Stor grundplade
  -Handgreb
• Koblingsanordning og bremse
• Udsugningsstuds

2.8 Tilsigtet drug

Dyksaven er udelukkende egnet til laengde- og tværsnit i massivt træ.

Det er ogsa muligt at bearejde materiale som spanplader, mobelplader og mdf-plader.

Det er ogsa muligt at anvende isolationsmaterialer af træfiber.

Brug kun savblade iht. EN 847-1, der er godkendt af Mafell, i det angivede -omrade.

Med diamantsavbladet kan der ogsa saves i fibercementplader.

Brug, som er i strid mod ovennævnte, er/DDt.
Producenten bærer/DDke ansvaret for skader, der matte opsta som fOge af sADan brug.

Brug kun savblade med en omdrejningstal-mærkning, der svarer til aller er højere end det omdrejningstal, der er angivet på el-værktøjet.

Brug kun originale CAS-akkupakker og tilbehør fra Mafell.

Batteripakker, der er mærket med CAS, er 100% incompatible med CAS-maskiner (Cordless Alliance System).

2.9 Tilbagevarende risici

Fare

Sylv om produit bruges korrekt, og sikkerhedsbestemmelsene overholds, er anvendelsesmaden forbundet med tilbageveerende risici, der kan vare en sundhedrisiso.

• Ved kontakt med savbladet i startabningens omrade under basispladen.
• Ved kontakt med den fremstäende del af savbladet under emnet, under savning.
• For kontakt med roterende dele fra sider, savblad, spændeflange og flangeskrue.
• Ved tilbagestød fra maskinen, hvis emnetkommen i klemme.
• Ved brud af savblad / udslyngende savblad aller dele heraf.
• Utilsigtet taending ved/DDKE trukket akku.
• Ved ugunstig pavirkning af horeevnen under laengerevarende arbejde uden horeværn.
• Under længervarende drift utden udsugning er der fare for udslip af sundhedsskadeligt træstov.

3 Sikkerhedshenvisninger

Fare

Tag altid hensyn til de
efterfolgende
sikkerhedshenvisninger og de
geldende sikkerhedsbestemmelsei landet!
Laes ogsa
sikkerhedsinstruktionerne i det
medfolgende hæfte 070500
"Sikkerhedsinstruktioner" (i
overensstammelse med standard
62841-1).

Generelle henvisninger:

• Børn ogUNEmAikkebetjene maskinen.Dette gelder icke forunge i sammenheng med en uddannelse, under opsyn af fagpersonale.
• Arbejd aldrig beskyttelsesanordninger, der er foreskrevet til den pagaelende arbejdsgang, ogændr ikke noget på maskinen, der kan forringe sikkerheden.
• Kontroller emnet for fremmedelementer. Du må ikke save ind i metaldele, f.ecs. som.
• Beskyt maskinen og akkuerne mod fugt!
  Smid nikke akkuerne i ilden!
• Brug/DDE defekte ell deformerede akkuer!
• Abn ikke akkuerne!
• Berør ikke kontakterne på akkuerne eller kortslut dem ikke!
• En let sur, brændbar æske kan trænge ud af Li-lon-akkuer, hvis de er defekte! Hvis akkuvæske strømmer ud ogkommen i beröring med huden, skylles straks med store maengder vand. Skulle akkuvæske kommt i øjnene, vaskes de med rent vand, gå herefter til læge med det samme!
• Tag akkuerne ud af maskinen, før der gennemfores en eller,anden form for indstilling,omstilling, vedligeholdelseller rengaring.
• Vær sikker på, at maskinen er slukket, nrakkuen sættes i.
• Hvis maskinen lægges fra, Transporteres aller opbevares.ud opsyn, skal akkuen tages ud af maskinen.

Du maiks anvende:

• Savblade med rids aller med aendret form.
• Savblad af højt legeret hurtigstål (HSS-savblad).
• Uskarpe savblade pga. øget belastning af motoren.
• Savblade, hvis basisdel er tykkere aller hvis skarebredde (udlagning) er mindre end spalteknivens tykkelse.
• Savblade, som/DDre ngstali tomgang.
• Slibeskiver

Henisninger til brug af beskyttelseesudstyr:

• Brug altid horevaern under arbejdet med saven.
• Brug altid en stovbeskyttelsesmaske under arbejdet med saven.
• Brug altid beskyttelsesebriller under arbejdet.

Henisninger vedr. drift:

Savning

Fare

• Sørg for, at du ikkekommen ind i savens område eller til savbladet med hænderne. Hold på ekstra grebet eller motorhuset med den,anden.Hand. Bruges begge hænder til at holde saver, kan disse ikke blive kvæstet af savbladet.
• Grib ikke under emnet. Beskytteseshæten kan ikke beskytte dig mod savbladet under emnet.
• Tilpas skæredybden til emnets tykkelse. Den skal kinne ses minre end en fuld tandhøjde under emnet.
• Hold aldrig emnet, der skal saves i, fast i händen eller ovenover benet. Sikr emnet i en stabil holder. Det er vigtigt at fastgore emnet godt for at reducere faren for kontakt med kroppen, klemning af savbladet eller tab af kontrollen.

• Hold fast i el-apparats isolerede gribeflader, hvis der udfores arbejde, hvor indsatsværktoget kan ramme skjulte stromledninger erer apparatets egen tilslutningsledning. Kontakt med en spændingsforende ledning saetter ogsa elværktogets metaldele under spænding, hvilket focrer til et elektrisk stød.

• Anvend alto anslag eller lige kantforing under Iaengdesavning. Dette forbedrer snitnogagtigheden og reducerer muligheden for, at savbladet sætter sig i klemme.

• Brug altid savblade i den rigtige størrelse og med passende holdeboring (f.eks. rombeformet eller rund). Savblade, der icke passer til savens monteringsdele, Iober urund og fomer til tab af kontrollen.
• Anvend aldrig beskadigede aller forkerte savblad afstandsskiver aller skruer. Savbladets afstandsskiver og skruer er konstrueret specielt til din sav, til optimal ydelse og driftssikkerhed.

Tilbagestød - arsager og gældende sikkerhedshenvisninger

• Et tilbagestød er en pludselig reaktion som følgge af, at et savblad har sat sig fast, har sat sig i klemme eller er justeret forkert, dette medfører igen, at en ukontrolleret sav går opad og bevæger sig ud af emnet og hen imod brugeren.
• Sætter savbladet sig fast eller i klemme i den luktkende savspalte, blokerer det, og motorkraften slår saven tilbage hen mod brugeren.
• Drejes aller justeres savbladet forkert i savsnittet, kan tænderne på den bageste savbladkant sætte sig fast i træoverfladen, hvorved savbladet bevæges ud af savspalten, og saven springer tilbage hen mod brugeren.

Et tilbagestød skyldes forkert aller mangelfuld brug af saven. Det kan forhindres ved at træffe egnede forsigtighedsforanstaltninger, der beskrives i det følgende.

• Hold fast i saven med begge hænder og sørg for, at dine arme befinder sig i en position, hvor du kan optage tilbagestød. Ophold dig alto ved sider af savbladet, stå aldrig i en linje med savbladet. Ved et tilbagestød kan rundsaven springsige bilbage, dog kan brugeren beherske tilbagestødende ved at træffe egnede sikkerhedsforanstaltninger.
• Hvis savbladet sidder i klemme, eller du afbryder arbejdet, skal du slukke saven og holde den roligt i emnet, til savbladet er standset. Forsog aldrig at fjerne saven fra emnet aller at trække den bagud, salange savbladet drejer,

ellers er der fare for tilbagested. Find frem til og afhjælp ársagen til, at savbladet sidder i klemme.

• Hvis du vil starte en sav, som befinder sig i emnet, skal savbladet centreres i spalten og kontrollér, om savetænderne ikke sidder fast. Sidder savbladet fast, kan det bevæge sig ud af emnet eller.fore til et tilbagestd, narr saven startesigen.
• Støt store plader, for at mindske risikoen for tilbagestød pga. et klemmende savblad. Store plader kan boje sig på grund af deres egenvægt. Plader skal støttes på begge sider både iærheden af savspalten og på kanten.
• Brug aldrig slove eller beskadigede savblade. Savblade med uskarpe eller forkert indstilledet tænder fær på grund af en for smal savspalte til ogget friktion, fastklemning af savbladet og tilbagestød.
• Træk skæredybde- og skærevinkelindstillingen fast, før du saver. AEndres indstillingerne under savearbejdet, kan savbladet sætte sig fast, hvilket kan føre til et tilbagested.
• Vær særlig forsigtig,ningar der saves i eksisterende vægge eller i andre områder, der ikke kan ses. Det neddykkende savblad kan blokere ogøre til tilbagestød, hvis der saves i skjulte genstande.

Beskyttelseshaettens Funktion

• Kontroller altid for drug, om beskytteseshæten lukker korrekt. Brug ikke saven, hvis beskytteseshæten ikke kan bevæges frit og ikke lukker med det samme. Klem eller bind aldrig beskytteseshæten fast, da savbladet ellers ville—are ut den beskyttese. Skulle saren faldeutilsigtetnedpajorden/gulvet,kan beskytteseshæten blive bojet. Sikr, at beskytteseshæten bevæger sig frit, og at den hverken berører savblad aller andre deli forbindelse med alle skærevinkler og skæredybder.

• Kontroller fjederens tilstand og Funktion til beskyttelseshæten. Få saven vedligeholdt før brug, hvis beskyttelseshætte og fjeder ikke arbejder korrekt. Beskadigede dele, klæbrige aflejringer eller ophobninger af spaner frem den nederste beskyttelseshætte til at arbejde forsinket.

• Sikr ved "dyksnit", der/DDfores i en ret vinkel, savens grundplade mod forskydning ud til sider. En forskydning ud til sider kan medfore, at savbladet kommer i klemme, hvilket igen kan fore til tilbageslag.

• Læg ikke saven på arbeitsbordet eller gulvet,.uden at den nederste beskyttelseshætte dækker savbladet. Et ubeskyttet, afterløbende savblad beværger saven imod snitretningen og saver i alt, hvad der er i vejen for saven. Vær opmærksom på, at saven har en afterløbstid.

• Den regelmæssige rensning af maskinen, især af justeranordningen og føringen, har en stor sikkerhedsmæssig betydning.
• Der mä udelukkende anvendes originale MAFELL-reservedele og tilbehør. I modsat fald ydes ingen garanti og producenten hæfter ikke for produitet.
• Fare for tilskadekomst ved udskiftning af savklingen! När savklingen udskiftes, er der fare for tilskadekomst, hvis de skarpe tænder på savklingen berøres. Brug beskyttelseshandsker. Arbejd forsigtigt, när savklingen skiftes.

4 Klargoring / indstilling

4.1 Akku lades

Kontroller, at akkuens nominelle spending stemmer overens med oplysningerne på maskinen.

Akku og ladeaggregat er afstemt after hinanden. Brug kun MAFELL - APS 18 ladeaggregater til at oplade med.

Oplad forst akkuen til en ny maskine.

Ibrugtagningen af APS 18 samt beskrivelsen af opladningen fremgår af den vedlagte vegledning "APS 18 Akku - Power - station".

Akkuen er udstyret med en temperaturovervågning. Denne sikrer, at akkuen kun lades i temperaturområdet mellem 0^ og 50^ . Derved opnas en lang levetid for akkuen.

En væsentlig kortere driftstid pr. opladning er tegn pa, at akkuen er brugt op og skal erstattes.

Fare

Fare for eksplosion

Beskyt akkuen mod varme, ild og fugtighed.

Anbring ikke akkuen på radiatorer og udset ikke akkuen for størk sol i lang tid. Temperaturer over 50^ skader akkuen. Lad en opvarmet akku afkøle, før den oplades.

Den optimale opbevaringstemperatur ligger mellem 10^ og 30^ .

Abn畸形 akkuen og beskyt den mod stod. Opbevar akkuen et tort og frostsikkert sted.

Fare

Tildæk akkuens kontakter, när den opbevares.uden for ladeaggregat. Kortslutning som følge af metallisk overkobling er forbundet med fare for brand og eksplosion.

Overholde de gelaeldende bestemmelier og regler mht. miljobeskyttelse.

4.2 Akku sættes i

Skub den lades de akku ind i akkufringen ved sider af handgrebet, tilijke falder mærkbart i hak.

Overbevis dig om, at akkuen sidder rigtigt i maskinen, for den tages i brug.

4.3 Akku tages ud

Oplas akkuen ved at trykke pa spaerhagen 26 (Fig. 2) og trak den ud af akkuforgen.

Undgå at bruge vold.

4.4 Spanudsugning

Fare

Sundhedstruende stov skal opsuges med en M-suger.

Ved ethvert arbejde, hvor der opstar store stovmaengder, tilsluttes maskinen til en ekstern udsugningsanordning. Lufthastigheden skal vare mindst 20m / s

Den indvendige diameter af udsugningsstudsen 1 (billede 1) er 35mm .

Til kort arbejde, hvor en lille mængde stov opstár, kan spaneposen bruges som egen opsugning.

4.5 Valg af savblad

Brug skarpt værktøj og vælg værktøjet fra den afterfolgende liste i henhold til materialet for at opnå en høj savekvalitet:

Skæring af blodt og hardt træ på tværs og langs fiberretningen:

HM-rundsaiblad 160× 1,8× 20mm ,32 taender

Skæring af blodt og HARDt træ specielt på langs af fiberretningen:

HM-rundsaiblad 160x1,8x20mm,16 taender

Skæring af blodt og hardt træ specielt på tværs af fiberretningen:

HM-rundsaiblad 162× 1,8× 20mm ,48 taender

Skaring af fibercementplader:

• Diamantsavblad 160 x 3,0 x 20 mm, 4 tønder

Savning af træfiberisolationsmaterialer:

HM-rundsaoblad 160× 1,8× 20mm ,32 taender

Savning af plast (polystyren).

• HM-rundsaiblad 160x1,8x20mm,16 taender

4.6 Skift af savblad

Fare

Træk batteriet ud, før vedligeholdesesarbejde gennemfores.

• Låget til beskyttelseshætten 23 (Fig. 3) klappes ned på sider ved at betjene trykkeren 2 (Fig. 4) og trække spærrearmen 3 opad. När der trække i spærrearmen, fastlases savakslen automatisk og kontakten fastlases.
• Med sekskantskruetrækkeren 4 (holder Fig. 2) Iøns flangeskruen 5 (Fig. 3) til venstre. Skruen samt den forrente spændeflange 6 tages af.

• Nu kan du fjerne savbladet ved at Iofte det fremad.

• Spændeflangerne skal vare fri for fastsiddende dele.

• Kontroller drejeretningen, när savbladet saettes i.
• Sæt herefter først spændeflangen og sø flangeskruen på og spænd det—hele fast ved at dreje til hjre.
  Luk laget til beskytteseshaetten. Klap laget i og tryk spærrearmen 3 (Fig. 3) ned.

5 Drift

Under drift kan der opsta elektrostatiske udladninger via operatoren under passende forhold - især med tør luft, materialer som f.eks. belagte panelmaterialer ogumen en antistatisk sugeslange.

Elektronikkens beskyttesesfunktion aktiveres, og maskinen skifter til en sikker tilstand. Maskinen slukker automatisk.

5.1 Ibrugtagning

Driftsvejledningen skal gennemlæses af alle personer, der betjener maskinen, specielt skal der lægges vægt på afsnittet "Sikkerhedshenvisninger".

5.2 Tænd og sluk

• Tænde: Tryk kontaktspærren 7 (Fig. 4) fremad for at abne. Betjen herefter kontakten 8 (Fig. 4), mens kontaktspærren er trykket ned

Da der er tale om en Kontakt.uden fastljasning, korer maskinen kun, sã lange der trykkes pa donne>Contact. Den indbyggede elektronik sorger under taendingen fore nykfri acceleration og regulerer under belastning omdrejningstallet pa den fast indstillede værdi.

Desuden regulerer donne elektronik ved overbelastning tilbage, dvs. savbladet bliver staende. Sluk sa for maskinen. Tend herefter for maskinen ingen og sav videre med forringet fremforghingshestighed.

En opvarmning af maskinen fomer til en hurtigere frakobling af overbelastning.

Med indstillingshjulet 9 (billede 2) indstilles savbladets omdrejningstal mellem 2660 og 5930min^-1 .

Trin Omdrejningstal min	-1
1 2660
2 3314
3	3968
4	4622
5 5276
6 5930

Materialegrupper

• Fibercementplader - Trin 3 - 5

• Frakobling: Der frakobles ved at slippe kontakten 8 (Fig. 4). Den indbyggede, automatiske bredse gør, at savbladets udlobstid begrænses til ca. 1 - 2 s. Kontaktspærren aktiveres igen og sikrer handrundsaven mod tilfældigænding.

5.3 Indstilling af skareedybde

Skæredybden kan indstilles mellem 0 og 57 mm, i trin på 1 mm.

Dette gres pa falgende ma de:

• Indstil viseren 10 (billede 4) ved at dreje den i den overste eller nederste position, afhängigt af, om du arbejder medulled uden foringsskinne.
• Skæredybden indstilles med dybdeanslaget 11 iht. skalaen. Anslaget er udstyret med et 1 mm hak.
• Mellemmål indstilles ved at dreje på cylinderskruen 12 (billede 4) med sekskant-skruetækkeren 4 (holder billede 2). En omdrejning svarer til enændring af skæredybden på 1 mm.

Indstil altid skareedybden pa en værdi, som er ca. 2 til 5mm større end den materialetykkelse, som saves.

5.4 Indstilling af skråsnit

Det er muligt at indstille saveaggregatet pa den onskede vinkel mellem 0^ og 45^ til skr savning.

Vingeskruen 13 Iosnes (Fig. 4).
- Vinklen indstilles i henhold til skalaen ved drejesegmentet.
- Derefter tilspændes vingeskrue 13.

Desudenn kan maskinen svinges hen pa -1° hhv. 48°.

• Der svinges til -1° ved at trække skyderen 14 (billede 4) i pilens retning bagud og holde den fast.
• Sving maskinen hen på -1°.
• Maskinen svinges hen på 48^ ved at trykke anslaget 15 (billede 3) ned.
• Sving maskinen hen på 48^ .
  45^ og 0^ - anslag stilles automatisk tilbage after de er blevet kort over.

5.5 Neddykningsssnit

Fare

Fare for tilbagestød ved dykkesavning! Før inddykning lægges maskinen med basispladens bageste kant pa et anslag, som sidder pa emnet. Anvendes føringsskinnen (specialudsty), skal du fastgore anslaget, der fas som specialudsty, pa føringsskinnen. Hold maskinen under dykning fast ved handgrebet og skub den lidt forud!

• Markeringerne 16 (billede 1) på den nederste beskyttelseskappe og skyderen bruges som orientering for snitområdet for det helt neddykkede savblad vha. føringsskinnen (specialudstyr).

5.6 Savning after opmaerkning

Basispladen er udstyret med enfterfør opmaerkningsviser 17 (billede 1) bade til lige og skrasnit. Denne opmaerkningskant svarer til den indvendige side af savbladet.

• Sikre emnet mod forskydning og anbring emneunderlagene på en sadan måde, at savbladet løber frit under emnet.
• Hold maskinen fast med händgrebet og sæt den på emnet på forreste del af basispladen.
• Tænd for dyksaven (se kapitel 5.2). Tænd for den indstillede skæredybde og skub maskinen jævnt frem i snitretning.
• After skæringen frakobles saven ved at slippe kontakten 8 (billede 4). Sving saveaggregatet tilbage i den øverste fastlåste position.

Parallelanslag 18 (billede 1) bruges til parallel savning til en kant. Herved er der mulighed for, at montere anslaget til horeller venstre pa maskinen. Her er skareomraret pa hore side ca. 140mm og pa venstre side ca. 295mm .
- Skærebredden indstilles after at vingeskruen 19 (billede 2) er løsnet, idet anslaget forskydes tilsvarende og derefter fastgøres vingeskruen ingen.

Du kan desuden bruge parallelanslaget som dobbelt underlag (anslaget vendes om - føringsoverfladen til emnet viser opad) for at opnå en bedre føring af dyksaven. Nu er det muligt at fore maskinen lungs en på emnet fastgjort lægte.

5.8 Forridsning (specialudstyr)

med f-ringsskinne

ved pladematerialer opnas et rent snit, hvis du forridser. Brug et egnet savblad (se kapitel 4.5).

Gør følgende for at undgå en beskadigelse af overfladen:

• Fastgör fängingskinnen på emnet.
• Sving hakket 20 (billede 2) helt til højre. Forridsedybeden er nu indstillet pa ca. 3 mm.
• Stil maskinen med føringsnoten på føringsskinnen.
• Indstil skæredybden - tag højde for føringsskinnens tykkelse (se kapitel 5.3).
• Forrids pladen. Sving hakket 20 (billede 2) helt til venstre.
• Dyk ned til den forindstillede skæredybde og sav igennem hele pladens tykkelse.

5.9 Arbejde med diamantsavblad i fibercementplader (specialudstyr)

Dette gres pa falgende maed:

• Brug et egnet savblad (se kapitel 4.5).
• Skift savbladet (se kapitel 4.6).

Diamantsavbladet er blevet udviklet til fibercementplader. De diamantbestykke de tender er sartere end trenderne pa HM - savbladet. Arbejd derfor med en foringsskinne.

5.10 Arbejde med føringsskinner

• For at opnå en mere nøjagtg fording indstilles føringssløret med begge stillehjul 21 (Fig. 4).

Med dyksaven kan der arbejdes med de foringsskinner, der fas som specialudstyr.

Desuden kan der ogsa anvendes nogle skinner, der fas pa markedet.

• Hertil lnses skruerne og indlagget 24 fjernes (Fig. 2).

5.11 Arbejde med positionsindicator MT-PA

piktogrammer hertil se side 4.

Træk akkuen ud, for vedligeholdelsesarbejde gennemfores.

MAFELL-maskiner er blevet konstrueret med henblick på mindst mulig vedligeholdelse.

Kuglelejrene har livsvarig smoring. Efter laengere tids drift anbefales det, at der udfores service pa maskinen af pa autoriseret Mafell-kundeservice vorksted.

Brug kun vores specielle fedtstof til alle smoresteder, ordre- nr. 049040 (1 kg - dase).

6.1 Lagring

Rengør maskinen omhyggeligt, hvis maskinen bruges i længere tid. Sprøjt blanke metaldele ind med et rustbeskyttelsesemiddel.

6.2 Transport

De indeholdte Li-lon-akkuer skal overholde bestemmelsene for farligt gods. Akkuerne kan transporteres af brugeren pa offentlig vej.uden yderligere palaeg.

Ved forsendelse gennem tredjemand (f.eks.: Lufttransport aller spedition) skal særlige krav vedr. emballage og mærkning overholds. Her skal man kontakte en faregodsekspert, før forsendelsessykker forberedes.

Send kun akkuer, hvis huset er ubeskadiget. Tilkæb abne kontakter og indpak akkuen pa en sadan mæde, at den ikke kan bevæge sig i emballagen.

Overhold venligst ogsa eventuelle, videreforende, nationale forskritter.

6.3 Bortskaffelse akkuer/batterier

El-værktj, akkuer, tilbehør og emballage skal genbruges iht. miljøvenlige forskritter og bestemmelser.

El-værktøj og akkuer/batterier på ikke smides ud sammen med det almindelige husholdningsaffald!

Gælder kun for EU-lande:

Iht. det europaeiske direktiv 2002/96/EF skal ikke mere anvendeligt el-værktøj og iht. det europaeiske direktiv 2006/66/EF skal defekte eller gamle akkuer/batterier indsamles separat og genbruges iht. miljøvenlige forskritter og bestemmelser.

Aflever ikke mere anvendelige akkuer/batterier direkte til:

Deutschland

Stiftung

GRS Batterien

Heidenkampsweg 44

20097 Hamburg

Deutschland

Akkuer/batterier:

Li-Ion:

Læs og overhold henvisningerne i afsnit "Transport" på side 17.

Ret til ændringer forböholds.

7 Afhjælpning af driftsforstyrrelser

Fare

Træk akkuen ud forinden!

I det falgende ses en oversigt over hyppige fejl, og hvorfor de opstär. Opstär der andre fejl, bedes du kontakte din forhandler erler kundeservicen hos MAFELL direkte.

Fejl	Årsag	Afhjælpning
Maskine kan ikke tændes	Akku aflades	Akku lades
	Akku er ikke faldet i hak i slutposition	Få akku til at falde helt i hak
Akku æsten tom, en LED blinker på akkuen.	Elektronik beskytter akkuen mod at blive afladet alt for meget.	Kontrollér, tryk på taste 22 (Fig. 1 + 3). Lyser der kun en LED-lampe, skal akkuen lades.
Fejl Årsag Afhjælpning
Overbelastning, maskine sukker.	En længerevarende belastning har før til overophedning af maskine eller akku. Der høres et adversellssignal (biplyd).Så længe maskinen eller akkuen ikke er kølet af, lyder der et bipigen, hvver gang du forsøger atændne for maskinen.	Lad maskinen og akkuen afkøle.Akkuen kan afkøles i et ladeaggregat med luftkøling.Maskinen kan ligeledes afkøles hurtigt i tomgang med en,anden akku.
Maskine sukker i forbindelse med pludselig stigende belastning.	Med den pludselige stigende belastning øges ogssø pludseligt den strøm i små skridt, som maskinen har brug for. Der høres et adverselssignal (biplyd).Denne stigning, der opstår i forbindelse med pludselig blokering eller tilbageslag, måles og fører til sukning.	Sluk for maskinen ved at slippekontakten.Herefter kan maskinenændesigen og arbejde videre.Forsøg at undgå yderligereblokeringer.
Maskine sukker under brug	Elektrostatisk opladning.Elektronikkensbeskyttesesfunktion aktiveres, og maskinen skifter til en sikkertilstand. Maskine sukker.	Brug en antistatisk sugeslange
Savbladet klemmer sig fast	For stor fremføring	Reducer fremføringshestighed
	Slovt savblad	Slip kontakt med det samme.Maskinen fjernes fra emnet og savbladet udskiftes
	Spændinger i emnet	Udvid snitfugen med en kil
	Dårlig maskinføring Brug parallela	slag
	Ujævn emneoverflade	Overfladen planes
Brandplet på skærestederne	Savblad, der er uskarpt eller uegnet til arbejdet	Skift savbladet
Spanudkast tilstoppet	Træ for fugtigt	Rengør spanudkasterenBrug tørtræ
	Langvarig savning.udugning	Maskinen tilsluttes til eksternudsugning, f.eks. støvseparator
Pludselig røgudvikling fra motorhuset	Overbelastning af maskinenselektronik	Afbrydelse af energitilførslen fordiakkupakken er fjernet.Røgudviklingen holder op.Sæt ikke akku i! Undgangindånding af røg!

8 Specialudstyr

• Savblad-HM ø 160 x 1,8 x 20, 16 tænder (savning på langs) Best.nr. 092539
• Savblad - HM ø 160 x 1,8 x 20, 24 tænder (savning på langs og tværs) Best.nr. 092533
• Savblad - HM ø 160 x 1,8 x 20, 32 tænder (savning på langs og tværs) Best.nr. 092552
• Savblad - HM 160 x 1,8 x 20, 56 tænder (tvaersnit) Best.nr. 092553
• Savblad - HM 162 x 1,8 x 20, 48 tænder (tvaersnit) Best.nr. 092584
• Savblad-HM Ø 160 x 1,8 x 20, 48 tænder FZ/TR til savning af Trespa Best.nr. 092569 (lagstofplader)
• Savblad-DIA 0 160 x 3,0 x 20, 4 tænder Best.nr. 092474
• Føringsskinne F 80, 800 mm lang Best.nr. 204380
• Føringsskinne F 110, 1100 mm lang Best.nr. 204381
• Føringsskinne F 160, 1600 mm lang Best.nr. 204365
• Føringsskinne F 210, 2100 mm lang Best.nr. 204382
• Føringsskinne F 310, 3100 mm lang Best.nr. 204383
• Vinkelanslag F-WA Best.nr. 205357
• Akku-PowerTank 18 M 144 LiHD Best.nr.094498
• Akku-PowerTank 18 M 99 LiHD Best.nr.094503

• Tilbehør til foringsskinne:

• Skruetvinge F-SZ180MM (2 stk.) Best.nr. 207770

• Forbindelsessystykke F-VS Best.nr. 204363

• Skinnetaske TZ-FST1600 Best.nr. 095257

• Skinnetaskesæt F80/160 med vinkelanslag: F80 + F160 + forbindelsesstykke Best.nr. 209592 + vinkelanslag + 2 skruetvinger + skinnetaske

• Skinnetaskesæt F160/160 med: 2 x F160 + forbindelsessstykke + 2 Best.nr. 209591 skruetvinger + skinnetaske
• Tilbagestødsstop F-RS Best.nr. 202867
• Positionsindicator MT-PA Best.nr. 205398
• Suge-spænde-system Aerofix suge F-AF 1 bestar af: 1,3 m skinne, adapter Best.nr. 204770 for oppe og nede, flexslange
• Flexlange FXS-L, Iaengde 3,2 m Best.nr. 205276
• Sluthaetter emb. F-EK Best.nr. 205400
• Adhaesionsprofil emb. F-HP 6.8M Best.nr. 204376
  -Overfladebeskytteremb.F-SS3,4M Best.nr.204375
• Parallelanslag med vingeskruer Best.nr. 203214
• Akku-PowerStation APS M Best.nr. 094492
• Akku-PowerStation APS M+ Best.nr. 094509
• Akku-PowerStation APS M GB Best.nr. 094493

9 Eksploderet tegning og reservationsliste

De vigtigste informationer om reservedelene findes pa vores hjemmeside: www.mafell.com

CopepxaHne

1 06bIeHne yCIOBbIX 3HaKOB 133
2 ⅡaHbIe n3dEJIy 133
2.1 CBeHeHnO npOn3BODnte 133
2.2 IHHopmaaia o6 aKKyMyJrTopHO 6atapee.. 133
2.3 Mapknipobka MaunHb1 133
2.4 TexHHueckne xapaKTepeNCTnKn 134
2.5 BbI6poc 134
2.6 KomnneKT noctabkn 135
2.7 IpeoxpaHnteIbHbIe yCTpoiCtBa 135
2.8 IcnoIb3OBAHnE no Ha3NaueHnIO 135
2.9 OctaTochBie pNCKn 135
3 Yka3aHnno TeXnke 6e3oNaChocTn 136
4 OshaeHne / NaCTpOka 138
4.1 3apkaakymyTopa 138
4.2 YctaHOBka aKKyMylrTopa 139
4.3 ChyTne aKKymyJrTopa 139
4.4 Otcooc onnloK 139
4.5 BbI6op nncka nIIbl 139
4.6 3aMeHa DnCKa PnIbI 140
5 3Kcnpnyataua 140
5.1 BvodB3KcPnyatauio 140
5.2 BkIIOueHne I BbIKIOueHne 140
5.3 HacrpoKa rnybHbI pe3a 141
5.4 Hacrpoika yrga pe3a 141
5.5 Pa3pe3bI cyTaNIIBaHnEe 141
5.6 Pe3aHne no pa3MeTke 142
5.7 Pe3aHne c npapJIeIbIbIM ynpom 142
5.8 PpeBapntbHoe Hndpe3aHne c HnnpabJIOUe (cpeuaJIbHbIe npHaJNeXHocTn) 142
5.9 Pa6oTa c aIMa3HbIM dNCKOM pIbI NO fIbpoCemHTbIM pIITam (cpeuaJIbHbIe npHaJdJIeXHOCTn) 142
5.10 Pa6obtbc HnnpabBnaIoumM 143
5.11 Pa60tbc yka3aTelem noIoxeHnM T-PA 143
6 TexHHueckoe o6cIyXbAHne n TeKyuH peMOHT 143
6.1 Xpanenie 143
6.2 TpahcnpotnoBka 143
6.3 YtniHaacnAaKcymyIaTOpOB/6aTapei 143
7 YcTpaHHe HnOlaDok 144
8 CneuaJIbHbIe npHaJpeXHoCTn 145
9 IOKOMnoHENTHOe 306paXeHne n cncoc 3aapancbix YacTei 146

1 06bЯсHeHne ycNoBhbIX 3HaKOB

3TOT cHMBOJ pa3MeueH BO BCEX MecTx, rIe npNBedeHbI yka3aHnNo 6e30NaChOCTN.

B cIyuae INx HeBBInOJIHeHnBa BO3MOXHbI TcYaIWe TpaBMbl.

3TOT CnMBOJ O3Haayet cnTyauuH, B KOTOpO B03MOxHo NOBpeXdHHe HMyueCTBa.

Ecnn ee He n36exaTb, BO3MOxHbI NOBpeXdEHHa N3deHna Hn PpeMeTOB, HaxoJauXcra pAOM C Hm.

3Tm CnMBOJOM NOMEYeHbI COBeTbI NO npIMeHeHIO Ipyra nOJe3Ha HΦopMaun.

2Данныеиздени

Дя Maшин capT. No. 91E001, 91E002, 91E003, 91E021

2.1 CBeDeHnO npOn3BoAnTeNe

MAFELL AG, Beffendorfer Straße 4, D-78727 Oberndorf / Neckar, Teilepoen +49 (0)7423/812-0, øaκc +49 (0)7423/812-218, øn. noúτa [e-mail]

2.2 HOpMaun o6 akymyIaTOpHoi 6aTaapee

Декларачию COOTBeTCTBnЯ EC Дя AkkyMnyIaTOPHо 6aTapeN CM. B HnKHeJ YactN HaWe JOMaSheJ CTpaHnIcbl Ww.mafell.com B pa3dene «IOpuduYeCKne BopocbI», pyHKT «Декларачию COOTBeTCTBnЯ».

2.3 MapKInpOvKa MaunHbI

Bce daHHbe, Heo6xOaMbIe IINy IeHTnФkaCm MaunHbI, yKa3aHbI Ha 3aBOcKo Ta6nUKe.

CnmboI CE Ipy IOdTBepKdEHHa COOTBeTCTBna OCHObHbIM Tpe6OBaHnM 6e3OpacHocTH n 3dpabooxpaHeHHa, corlacho npuIoXeHHIO K DnpeKTNBe o MaunHax

TolbokdЯ cTpaH EC
