Producttype	Accu-cirkelzaag invalzaag
Merk	Mafell
Model	MT55 18M bl
Bedrijfsspanning	18 V DC (Li-Ion accu)
Toerental onbelast	2660 - 5930 min⁻¹ (6 niveaus)
Zaagdiepte bij 0°	0 - 57 mm
Zaagdiepte bij 45°	0 - 40,5 mm
Hellingshoek zaaggroep	-1° / 0° - 48°
Zaagblad diameter	162 mm max., 149 mm min.
Boring zaagblad	20 mm
Gewicht (met accu)	4,5 kg
Afmetingen (L x B x H)	250 x 330 x 215 mm
Geluidsdrukniveau (LPA)	93 dB(A) (K=3 dB)
Geluidsvermogensniveau (LWA)	101 dB(A) (K=3 dB)
Trilling hand-arm	< 2,5 m/s²
Motortype	Borstelloos
Accusysteem	CAS (Cordless Alliance System)
Hoofdfuncties	Invalzagen, langszagen en dwarszagen, schuin zagen, afzuiging van spanen, automatische rem, traploze snelheidsregeling
Veiligheidsinrichtingen	Beschermkap, inschakelblokkering, vergrendelknop, zaagbladrem, herstartbeveiliging
Onderhoud en reiniging	Reinig regelmatig de geleidingen en verstelinrichtingen; smeer met speciaal Mafell-vet (art. 049040)
Onderdelen en repareerbaarheid	Originele Mafell-onderdelen beschikbaar; explosietekening op www.mafell.com; revisie door erkend servicecentrum aanbevolen
Meegeleverde accessoires	Carbide zaagblad 162 mm 48 tanden, parallelaanslag, gereedschap, koffer, positie-indicator MT-PA, spanenzak, lader APS M, 2 LiHD accu's (afhankelijk van referentie)

Veelgestelde vragen - MT55 18M bl Mafell

Hoe vervang ik het zaagblad van de Mafell MT55 18M bl?

Verwijder eerst de accu. Bedien de blokkeerhendel 2 en trek hendel 3 omhoog om de kap te openen. Draai de flensschroef (5) los met de inbussleutel tegen de klok in. Verwijder de schroef en de voorste flens. Plaats het nieuwe zaagblad met inachtneming van de draairichting. Plaats de flens en schroef terug, draai met de klok mee vast. Sluit de kap door hendel 3 in te drukken.

Wat is de maximale zaagdiepte?

De instelbare zaagdiepte is 0 tot 57 mm bij een zaaghoek van 0° en 0 tot 40,5 mm bij 45°. De diepte-aanslag heeft een maatverdeling van 1 mm.

Hoe stel ik de snelheid van het zaagblad in?

Gebruik het stelwiel (9) op de machine om uit 6 niveaus te kiezen, van 2660 tot 5930 min⁻¹. Pas de snelheid aan het materiaal aan: niveaus 1-2 voor kunststoffen, 3-6 voor hout, 4-6 voor panelen, enz.

Hoe gebruik ik de zaag met een geleiderail?

Plaats de geleiderail op het werkstuk. De geleidingsgroef van de machine klikt op de rail. Stel de speling van de geleiding in met de stelwielen (21). Voor een rechte zaaglijn lijn je de markering uit met de zaaglijn. Bij invalzagen gebruik je de meegeleverde terugslagbegrenzer.

Welke zaagbladen zijn geschikt?

Gebruik uitsluitend door Mafell goedgekeurde zaagbladen volgens EN 847-1, met diameter 160-162 mm, boring 20 mm, bladdikte 1,2 mm, snedebreedte 1,8 mm. Er zijn carbide bladen voor hout en panelen, en diamantbladen voor vezelcement verkrijgbaar.

Hoe laad ik de Li-Ion accu op?

Gebruik uitsluitend de Mafell APS 18 lader. De accu moet worden opgeladen tussen 0°C en 50°C. Bij een nieuwe machine laad je eerst de accu. Een kortere gebruiksduur duidt op een versleten accu die vervangen moet worden.

Wat moet ik doen als de zaag niet start?

Controleer of de accu geladen en goed ingeklikt is. Knippert er een lampje op de accu, laad deze dan op. Als de machine oververhit is, laat hem dan afkoelen. Een pieptoon duidt op overbelasting: laat de schakelaar los en wacht.

Hoe onderhoud ik de zaag?

Reinig regelmatig de geleidingen en verstelinrichtingen. Gebruik uitsluitend speciaal Mafell-vet art. 049040 voor smering. De lagers zijn levenslang gesmeerd. Voor revisie neem contact op met een erkend Mafell servicecentrum.

Welke accessoires zitten in de koffer?

De koffer bevat: een carbide zaagblad 162 mm 48 tanden, een parallelaanslag, een gereedschap, een positie-indicator MT-PA, een spanenzak, een lader APS M, en afhankelijk van de referentie 1 of 2 accu's 18 M 99/144 LiHD.

Hoe voer ik veilig een invalsnede uit?

Plaats vóór het invallen de achterrand van de grondplaat tegen een vaste aanslag (of de geleiderail met speciale aanslag). Houd de machine stevig vast bij de handgreep. Schakel de zaag in, laat deze langzaam invallen tot de ingestelde diepte, en zaag dan gelijkmatig verder. Nooit invallen zonder aanslag om terugslag te voorkomen.

GEBRUIKSAANWIJZING MT55 18M bl Mafell

Lees alle veiligheidsaanwijzingen en instructies. Nalatigheid bij het naleven van de veiligeidsinstructies en aanwijzingen kan elektrische schok, brand en/of ernstige letsels veroorzaken. Bewaar alle veiligheidsaanwijzingen en instructies voor later gebruik.

ADVERTENCIA

NL - EG conformiteitsverklaring

Wi bevestigen hlermede dat de machine MT55 18M bl aan de vermelde EU-richtlinen beantwoord. Bli constructie en bouw werden de vermelde nomen toegepast. Gamachtige voor

de samenstellung van de technische documenten: Mafell AG

1 Verklaring van de symbolen 65
2 Gegevens met betrekking tot het product 65
2.1 Gegevens met betrekking tot de fabrikant 65
2.2 Vermeldingen bij de accu 65
2.3 Karakterisering van de machine 65
2.4 Technische gegevens 66
2.5 Emissies 66
2.6 Leveromvang 67
2.7 Veiligheidsvoorzieningen 67
2.8 Reglementair gebruik 67
2.9 Restrisico's 67
3 Veiligheidsinstructies 68
4 Voorbereiden / Instellen 70
4.1 Accu laden 70
4.2 Accu inzetten 71
4.3 Accu ontnemen 71
4.4 Afzigen van de spanen 71
4.5 Keuze van het zaagblad 71
4.6 Zaagbladwissel 71
5 Werking 72
5.1 Ingebruikname 72
5.2 In- en uitschakelen 72
5.3 Instelling van de snijdiepte 72
5.4 Instelling voor schuinsneden 73
5.5 Invalszagen 73
5.6 Zagen volgens tekening 73
5.7 Zagen met parallelaanslag 73
5.8 Voorsnijden met het geleidingsrail (extra toebehoren) 73
5.9 Werken met het diamantzaagblad in vezelbetonplaten (extra toebehoren) 74
5.10 Werken met geleidingsrails 74
5.11 Werken met de positie-indicator MT-PA 74
6 Onderhoud en reparatie 74
6.1 Opslag 74
6.2 Transport 74
6.3 Afdanking accu's/batterijen 74
7 Verhelfpen van storingen 75
8 Extra toebehoren 76
9 Explosietekening en onderdelenlijst 77

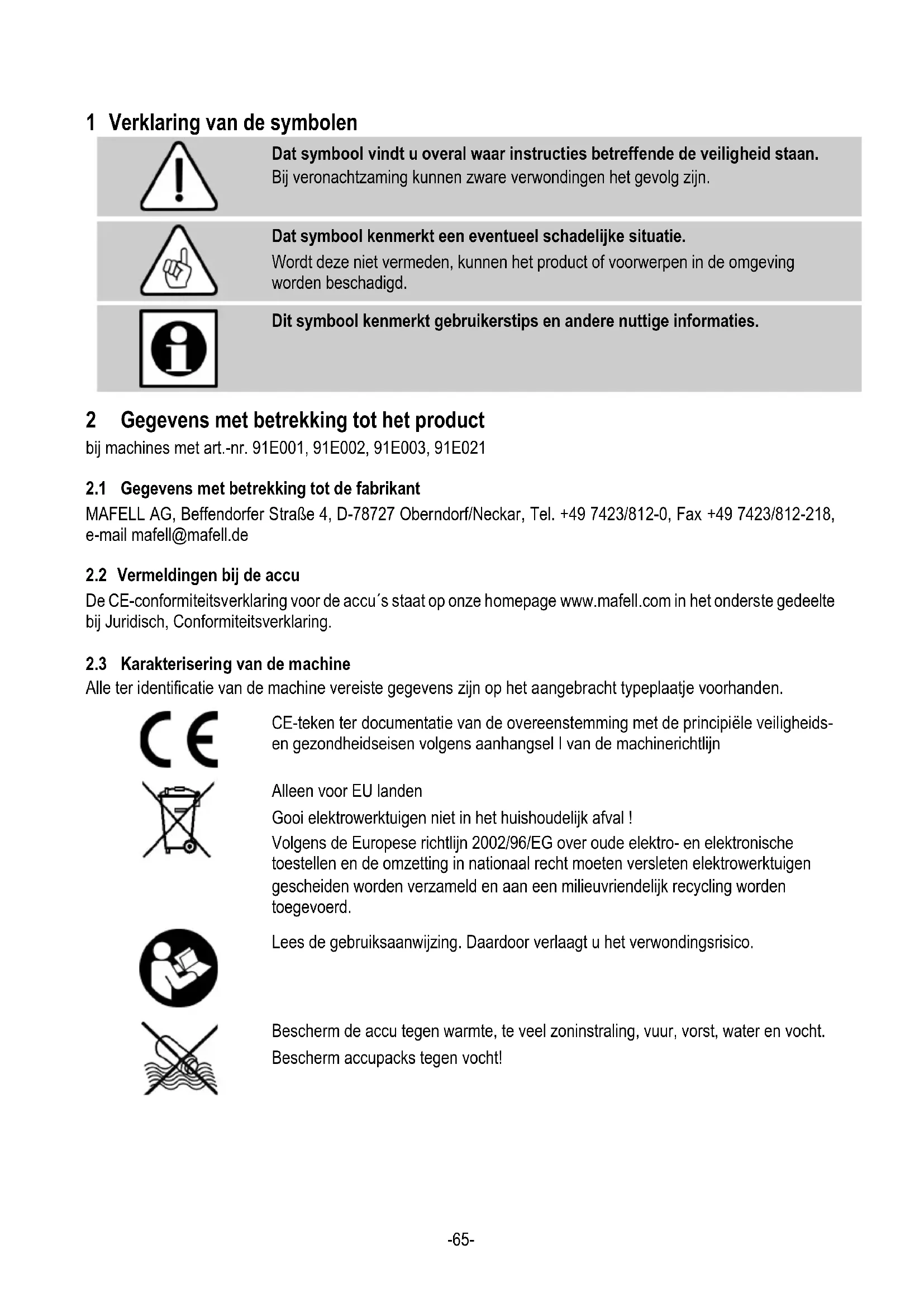

1 Verklaring van de symbolen

Dat symbolism vindt u overal waar instructies betreffende de veiligheid staan.

Bij veronachtzaming konnen zware verwondingen het gevolgijken.

Dat symbol kenmerkt een eventuele schadelijke situatie.

Wordt deze nicht vermeden, können het product of voorwerpen in de omgeving worden beschadigd.

Dit symbolism kenmerkt gebruikerstips en andere nuttige informaties.

2 Gegevens met betrekking tot het product

bij machines met art.-nr. 91E001, 91E002, 91E003, 91E021

2.1 Gegevens met betrekking tot de fabrikant

MAFELL AG, Beffendorfer Straße 4, D-78727 Oberndorf/Neckar, Tel. [phone], Fax [phone], e-mail [e-mail]

2.2 Vermeldingen bij de accu

De CE-conformiteitsverklaring voor de accu's staat op unsere homepage www.mafell.com in het onderste gedeelte bij Juridisch, Conformiteitsverklaring.

2.3 Karakterisering van de machine

Alle ter identificatie van de machine vereiste gegevens zijn op het aangebracht typeplaatje voorhanden.

CE-teken ter documentatie van de overeenstemming met de principiele verligheidsen gezondheidseisen volgens aanhangsel I van de machinerichtlijk

Alleen voor EU landen

Gooi elektrowerktuigen nicht in het huishoudelijk afval!

Volgens de Europese richtlijn 2002/96/EG over oude elektronische toestellen en de omzetting in nationaal recht要去en versleten elektronerktuigen geschienen worden verzameld en aan een milieuvriendelijk recycling worden toegevoerd.

Lees de gebruiksanawijzing. Daardoor verlaagt u het verwondingsrisico.

Cordless Alliance System (=CAS) is een producent overkoepelend accusystem. Meer informatie vindt u onder www.cordless-alliance-system.com

Soort motor	zonder borstel
Bedrijfsspanning	18 V DC
Toerental in de leegloop	2660 - 5930 min-1
Snijdiepe 0° / 45°	0 - 57 mm / 0 - 40,5 mm
Zaagaggregaat zwenkbaar	-1° / 0° - 48°
Doorsnede zaagblad max./min.	162 /149 mm
Grootste dikte van het stamblad	1,2 mm
Snijbreedte van het werktuig	1,8 mm
Opnameboring zaagblad	20 mm
Doorsnede afzuigstuk	35 mm
Gewicht met accu (zonder parellelle aanslag)	4,5 kg
Afmetingen (B x L x H)	250 x 330 x 215 mm

2.5 Emissions

De geluidsemissiemeting gebeurde conform EN 62841-1 en EN 62841-2-5 en is handig om het elektronische gereedschap te vergelijk met een ander gereedschap en om de belasting voorlopig in te schatten.

Gevaar

In functie van hoe het elektronisch gereedschap gebruikt worden, in het bijzonder het bewerkte werkstuk, können de geluidsemissiewaardenijdens het werkelijk gelebruik van het elektronisch gereedschap afwijken van de vermelde waarden.

Draag waarom algijd gezoorbeschemming, ook als het elektronisch gereedschap onbelast draait!

2.5.1 Gegevens met betrekking tot de geluidsemissie

De volgens EN 62841-1 en EN 62841-2-5 berekende geluidsemissiewaarden bedragen:

Geluidsniveau L	PA = 93 dB (A)
Onzekerheid K	PA = 3 dB (A)
Geluidsniveau L	WA = 101 dB (A)
Onzekerheid	KWA = 3 dB (A)

De geluidmeting werd met het standard meegeleverde zaagblad doorgevoerd.

2.5.2 Gegevens m.b.t. de trilling

De typische hand-arm-trilling is kleiner dan 2,5m / s^2

2.6 Leveromvang

Invalcirkelzaag MT55 18M bl compleet met:

1 hardmetalen cirkelzaagblad 162 mm, 48 tanden
1 parallelle aanslag
1 bediengereedschap in houder aan de machine
1 transportkast
1 gebruiksaanwijzing
1 folder "Veiligheidsinstructies"
1 positie-indicator MT-PA
1 spanenzak
1 oplaadapparaat APS M bij art.nr. 91E001, 91E021
2 accu-PowerTank 18 M 99 LiHD bij art.nr. 91E001, 91E021

2.7 Veiligheidsvoorzieningen

Gevaar

Deze voorzieningen zijn voor het veilig bedrijf van de machine niedzakelijk en mogen Niet worden verwijderd of ongeldig worden gemaakt.

Controleer de
veiligheidsvoorzieningen voor het bedrijf op een goede werkig en eventuele beschadigingen. Gebruik de machine Niet als
veiligheidsvoorzieningen ontbreken of Niet goed werken.

De machine is van de volgende

veiligheidsvoorzieningen voorzien:

• Beschemkap
• Grote grondplaat
• Handgrepen
• Schakelvoorziening en rem
• Afzuigstuk

De duikzaag is uitsluitend voor het langs- end dwarssneden van massief hout geschikt.

Plaatwerkstoffen zoals spaanplaten, meubelplaten en verzelplaten können eveneens worden bewerkt.

Ook het gebruik van houtvezelisolateplaten is möglich.

Gebruik enkel de door Mafell toegestane zaagbladen conform EN 847-1 in het vermelde diameterbereik.

In verbinding met het diamantzaagblad konnen ook verzelbetonplaten worden gesneden.

Een ander gebruik dan boven beschreiben, is nicht toegestaan. Voor een schade die uit een zulk ander gebruik voortvloeit, is de fabrikant Niet aansprakelijk.

Om de machine reglementair te gebruiken, volgt u de door Mafell voorgeschreiben bedrijfs-, onderhouds- en reparatievoorwaarden op.

Gebruik enkel zaagbladen met toerentalindicatie die overeenstemt met of hoger is dan het toerental op het elektrisch gereedschap.

Gebruik alleen originele Mafell-/CAS-accupacks en toebehoren.

Met CAS gemarkeerde accurpacks zijn 100% compatibel met CAS-apparaten (Cordless Alliance System).

2.9 Restrisico's

Gevaar

Ondanks een reglementair gebruik en de naleving van de veiligheidsinstrumenties blijven op basis van het gebruiksdoeleinde bepaalde restrisico's bestaan die gevolgen können haben voor de gezondheid.

• Aanraken van het zaagblad in het bereik van de aanrijopening onder de grondplaat.

• Aanraken van het onder het werkstuk uitstekend gedeelte van het zaagblad bij het snijden.

• Aanraken van zich draaiende onderdelen van opzij: zaagblad, spanflens en flens-schroef.

• Terugslag van de machine bij verklemmen in het werkstuk.
• Breuk en uitslingeren van het zaagblad of van delen van het zaagblad.
• Per ongeluk inschakelen bij een nicht uitgetrokken accu.
• Verminding van het gehoor bij longer durende werkzaamheden zicher gehoorbeveiliging.
• Emissie van de gezondheid bedreigende houtstoffen bij longer durend bedrijf zonder afzuiging.

3 Veiligheidsinstructies

Gevaar

Houdt alstublieft steeds rekening met de volgende
veiligheidsbepalingen en met de in het desbetreffende gebruikersland geldige veriligeidsinstructies!
Lees ook de veriligeidsinstructies in het meegestuurde document 070500 „Veiligheidsinstructies" (conform norm 62841-1).

Algemene instructies:

• Kinderen enjongeren mogen deze machine nicht bedieren. Maarvan uitgesloten zijnjongeren onder toezicht van een deskundige in het kader van hun opleiding.
• Werkt u nooit zonder de voor het desbetreffend werkproces voor-geschreibenveiligheidsvoorzieningen en verandert u aan demachine niets, wat de veiligheid zou=kennenbelemmeren.
• Controller het werkstuk op vreemde voorwerpen. Zaag Niet in metalen onderdelen, bv. nagels.
• Bescherm de machine en accu's gegen nattigheid!
• Gooi de accu Niet in vuur!
• Gebruik geen defecte of cervormde accu's!
• Open de accu's Niet!

• Raak de contacten van de accu's Niet aan of breng geen kortsluiting tot stand!

• Uit defecte Li-ion-accu's kan een Licht zure, brandbare vloeistof komen! Spoel onmiddelijk met overvloedig water als accuvloeistof ontsnapt en met de huid in contact komt. Was uwogen bij contact met accuvloeistof met zuiver water UIT en raadpleeg onmiddelijk een arts.

• Neem de accu's uit de machine vooraleer u een instelling, aanpassing, onderhoud of reiniginguitvoert.
• Vergewis u ervan dat de machine bij het insteken van de accu uitgeschakeld is.
• Als de machine onbewaakt neergelegd, getransporteerd of opgeslagen worden, moet de accuuit de machine genomen worden.

Niet toegepast mogen worden:

• Gescheurde zaagbladen en zulke, die hun vorm haben veranderd.
• Zaagbladen uit hooggelegeerd snelstaal (HSS-zaagbladen).
• Stompe zaagbladen wegens de te hoge motorbelasting.
• Zaagbladen, waarvan de dikte groter is of waarvan de snijbreds te (verzet) kleiner is dan de dikte van het spouwmes.
• Zaagbladen die nicht voor het zaagblad-toerental in de leegloop zich geschikt.
• Slijpschijven

Instructies met betrekking tot het gebruik van personlijke veiligheidsuitrustingen:

• Draag bij het werk algtd een gehoorbescherming.
• Draag bij het werk alsijd een stofmasker.
• Draag bij alle werkzaamheden alsijd een veiligheidsbril.

Aanwijzingen met betrekking tot het bedrijf:

Zaigmethoden

Gevaar

• Kom met uw handen nicht in het zaagbereik en aan het zaagblad. Houd met uw tweede hand de extra grep of de motorbehuizing vast. Als u de zaag met beiden handen vasthoudt, hunnen ze Niet door het zaagblad gewond raken.

• Grijp nicht onder het werkstuk. Onder het werkstuk worden u Niet gegen het zaagblad beschermd door de beschemkap.

• Pas de snijdiepte aan de dikte van het werkstuk aan. Er moet moet minder dan een volledige tandhoogte onder het werkstuk zichtaar+zijn.
• Houd het te zagen werkstuk nooit in de hand of boven het been vast. Beveilig het werkstuk op een stabiele steun. Het is belangrijk dat het werkstuk goed bevestigd worden om het gevaar van lichaamscontact, vastklemmen van het zaagblad of verlies van controle te minimisieren.
• Houd het elektrisch gereedschap aan de geïsoleerde grepen vast als u werkzaamhedenuitvoert waar bij het gereedschap verborgen stroomleidingen of de eigén stroomkabel kan raken. Bij contact met een spanningvoerende leiding staan ook de metalen onderdelen van het elektrisch gereedschap onder spanning en worden een elektrische schok veroorzaakt.
• Gebruik bij het langssnijden steeds een aanslag of een rechte kantgeleiding. Daardoor worden de snijnauwkeurigheid verbeterd en de kans dat het zaagblad vastgeklemd worden, verkleind.
• Gebruik alg ind zaagbladen van het juiste formaaten met de passende opnameboring (bivruitvormig of rond). Zaagbladen die nicht bij demontagedelen van de zaag passen, lopen nicht rond en leiden tot controverlies.
• Gebruik nooit beschadigde of verkeerde zaagblad-onderlegringen of -schroeven. De onderlegschijven en schroeven van het zaagblad werden special voor uw zaag gemaatkt, voor een optimale capacititeit en bedrijfsveiligighid.

Terugslag - oorzaken en overeenkomstige veiligheldsinstructies

• Een terugslag is de plotse reactie ten gevolge van een vasthakend, vastklemmend of verkeerduitgericht zaagblad waardoor een ongecontroleerde zaag maar boven komt en vanuit het werkstuk in derichting van de bediener beweegt.

• Als het zaagbald in de sluitende zaagopening vasthaakt of vastklemt, blokkeert het en wordt de zaag door de motorkracht in de richting van de bediener teruggeslagen.

• Als het zaagblad in de zaagsnede draait of verkeerd uitgericht worden, hunnen de tanden van de achterkant van het zaagblad in het houtoppervlak vasthaken, waardoor het zaagbladuit de zaagspleet komt en de zaag in de richting van de bediener springt.

Een terugslag ontstaat door een verkeerd gebruik van de zaag. Dat kan vermeden worden door middel van gegaste voorzorgsmaatregelen, zoals hierna beschreiben.

• Houd de zaag met beiden handen vast en breng uw Armen in een positie, waarin u de terugslagkrachten kut opvangen. Houdt u zich steeds+zijdelings van het zaagblad, nooit het zaagblad in een lijn met uw lichaam brengen. Bij een terugslag kan de cirkelzaag maar achefteren springen, maar de bediener kan door geschikte voorzorgsmaatregelen de terugslagkrachten beheersen.
• Als het zaagblad vastgeklemd is of u het werk onderbreekt, moet u de zaag uitschakelen en het materiaal stil houden tot het zaagblad tot stilstand is gekomen. Probeer nooit de zaag uith het werkstuk te verwijderen of zechterwaarts te trekken, zo lang het zaagblad beweegt, anders kan een terugslag plaatsvinden. Bepaal en verhelp deoorzaak van het vastklemmen van het zaagblad.
• Wilt u een zaag die in het werkstuk steekt waar starten, centreer het zaagblad in de zaagspleet en controllerer, of de zaagtanden Niet in het werkstuk�n vastgehaakt. Als het zaagblad vastgehaakt is, kan het uit het werkstuk bewegen of een terugslag veroorzaken als de zaag opnieuw gestart worden.
• Steun grote platen af, om het risico van een terugslag door een vastzittend zaagblad te voorkomen. Grote platen konnen door het eigengewicht doorbuigen. Platen要去en aan beiden kanten ondersteund worden, zowel in de buurt van de zaagspleet als aan de zijkant.
• Gebruik geen stompe of beschadigde zaagbladen. Zaagbladen met stompe of verkeerd uitgerichte tandenveroorzaken door de tekleine zaagspleet een verhoogde wrijving, klemming van het zaagblad en terugslag.

Trek voor het zagen deinstallingen voor snijdiepte en snijhoek vast. Als deinstallingenijdens het zagen veranderen, kan het zaagblad klemmen en kan een terugslag optreden.
- Wees bijzonder voorzichtig bij het zagen in bestaande muren of andere nicht-inkijkbare zones. Het zakkende zaagblad kan bij het zagen in verborgen objcten blokkeren en een terugslag veroorzaken.

Functie van de beschemkap

• Controller vór ieder gebruik, of de beschemkap fouvtvrij sluit. Gebruik de zaag nicht, wanner de onderste beschemkap Niet vrij beweeglijk is en zich nicht meteen sluit. Klem of bind de beschemkap nooit vast,ondat het zaagblad anders onbeschermd is. Als de zaag onverwacht op de grond valt, kan de onderste beschemkap gebogen worden. Vergewis u ervandat de beschemkap vrijbeweegt en bij alle snijhoeken en -dieptes noch het zaagblad noch andere delen raakt.
• Controller de toestand en de werkung van de veer voor de beschemmkap. Laat de zaag voor het gebruik onderhonden als de beschemmkap en de veer Niet perfect functioren. Beschadigde delen, kleverige afzetingen of opeenhopingen van spanen leiden tot een vertraagde werkung van de onderste beschemmkap.
• Bescherm bij de „duik-zaagsnede“ die nicht in een rechte hoek worden uitgevoerd, de montageplaat van de zaag gegen zijdelings verschuiven. Als deplaat zijdelings verschuift, kan het zaagblad vastgeklemd worden en een terugslagveroorzaken.
• Leg de zaag Niet op de werkbank of op de grond neer, zonder dat de onderste beschemkap het zaagblad bedekt. Een onbeschermd, nalopend zaagblad beweegt de zaag gegen de snijrichting en zaagt alles wat in de weg ligt. Neem waar bij de nalooptijd van het zaagblad in acht.

Opmerkingen met betrekking tot onderhoud en reparatie:

• De regelmatige reiniging van de machine, vooral van de verstelvoorzieningen en de geleidingen, vormt een belangrijke veiligheidsfactor.

• Er mogen enkel originele MAFELL-reseverdelen en toebehoren worden toegepast. Anders bestaat er geen garantieclaim en geen aansprakelijkheid door de fabrikant.

• Gevaar voor letsel bij het vervangen van het zaagblad! Bij de verwanging van het zaagblad is er gevaar voor letsel door contact met de scherpe tanden van het zaagblad. Draag verilgheidshandschoenen. Ga bij de verwanging van het zaagblad voorzichtig te werk.

Controller of de nominale spanning van de accu met de gegevens op de machine overeenstemt.

Accu en laadtoestel zijn op elkaar afgestemd. Gebruik voor het opladen enkel het MAFELL - APS 18 oplaadapparaat.

Laad bij een neue machine eerst de accu op.

De inbedrijfstelling van de APS 18 en de beschrijving van het laadproces vindt u in de bijgevoegde handleiding "APS 18 accu-power-station".

De accu is met een temperatuursensor uitgevoerd. Deze sensor garandeert dat de accu alleen bij temperaturenussen 0^ en 50^ worden opgeladen. Daardoor wordt een hoge levensduur van de accu bereikt.

Een aanzienlijk korteere werkingsstijd per oplading geeft aan dat de accu verbruikt is en verrangen moet worden.

Gevaar

Explosiegevaar

Beschem de accu gegen te veel warmte, vuur en vocht.

Leg de accu Niet op radiatoren en stel de accu Niet voor een langereperiodebloot aan sterke zoninstraling. Temperaturen vaneer dan 50^ veroorzaken schade aan de accu.Laat een verwarmde accu afkoelen alvorens hem op te laden.

De optimale opbergtemperatuur ligtussen 10^ en 30^ .

Open de accu Niet en beschem hem gegen stoten. Bewaar de accu droog en vorstveilig.

Gevaar

Dek de contacten van de accu bij opslag buiten het laadtoestel af. Bij kortsluiting door metalen overbrugging is er gevaar voor brand en explosie.

Neem de aanwijzingen voor de milieuubescherming in acht.

4.2 Accu inzetten

Schuif de opgeladen accu in de accugeleiding naast de handgreep tot deze voelbaar vastklikt.

Overtuigt u zich voör gebruik van de zekere zitting van de accu in de machine.

4.3 Accu ontnemen

Ontgrendel de accu door op de grendelnok 26 (afb. 2) te drukken en neem hem uit de accugeleiding.

Oefen geen kracht ut.

4.4 Afzuiigen van de spanen

Gevaar

Stoffen die schadelijk zijn voor de gezondheid要去en met een M- zuiger afgezogen worden.

Bij alle werkzaamheden, waar bij een aanzienlijke hoeveelheid stof ontstaat, sluit de machine aan een geschikte externe afzuigvoorziening aan. De luchtsnelheid要去 ten minste 20m / s bedragen.

De inwendige doorsnede van het afzuigstuk 1 (afb. 1) bedraagt 35mm

Voor korte werkig waar bij eenkleine hoeveelheid stof ontstaat, kan de spaanzak als eigena afzuiging gebruikt worden.

4.5 Keuze van het zaagblad

Om een goede snijkwaliteit te behalen, maak alstublieft gebruik van scherp werktuig en kiest in overeenstemming met materiaal en toepassing een werktuig uit de volgende lijst:

Snijden van zacht- enhardoutdwarsenlangs ten opzichte van devezelrichting:

• HM-cirkelzaagblad 160 x 1,8 x 20 mm, 32 tanden

Snijden van zacht- enhardout special in delengterichting van de vezel:

• HM-cirkelzaagblad 160 x 1,8 x 20 mm, 16 tanden

Snijden van zacht- en hardhout vooral dwars op de verzelrichting:

• HM-cirkelzaagblad 162 x 1,8 x 20 mm, 48 tanden

Snijden van vezelbetonplaten:

• diamantzaagblad 160× 3,0× 20mm ,4 tanden

Snijden van houtvezelisolatiematerialiaal:

• HM-cirkelzaagblad Ø 160 x 1,8 x 20 mm, 32 tanden

Snijden van kunststof (piepschuim):

• HM-cirkelzaagblad 160 x 1,8 x 20 mm, 16 tanden

4.6 Zaagbladwissel

Gevaar

Trek bij alle onderhoudswerkzaamheden de accuuit.

Gevaar voor letsel ook bij een stilstaand zaagblad. Draag veiligheidshandschoenen!

Bedien de drukknop 2 (afb. 4) en trek de palhefboom 3aar boven om het deksel van de beschemkap 23 (afb. 3) opzij te klappen.Daardoor worden de zaagas en de schakelheboom automatisch vergrendeld.
- Draai met de zeskantschroevendraier 4 (houser afb. 2) de flensbout 5 (afb. 3) gegen de wijzers van de klok los. De schroef en de voorste spanflens 6 neemt u weg.
- U kunt nu het zaagblad door optillen maar voren verwijderen.
- De spanflenzen要去en vrij van vastplakkende delenন.

• Let bij het inzetten van het zaagblad op de draairichting.
• Vervolgens steekt u de spanflens op, zet u de flensschroef aan en trekt uhaar door draaien in richting van de wijzers van de klok vast.
• Sluit het deksel van de beschemkap. Daartoe klapt u het deksel zichen duwt u de palhefboom 3 (afb.3) maar beneden.

5 Werking

Bij de werkung kuren er onder bepaalde omstandigheden - met name bij droge lucht, materiaal als bijv. gecoat plaatmaterial en zonder antistatische afzuigslang - elektrostatische ontladingen via de operator optreden. De beschermingsfunctie van de elektronica worden geactiveerd en de machine schakelt om maar een veilige hoedanigkeit. De machine schakelt vanzelf uit.

5.1 Ingebruikname

Deze gebruiksaanwijzing要去eddere persoon die met de bediening van de machine is belast, ter kennisname worden doorgegeven, waar bij vooral attent dient te worden gemaakt op het hoofdstuk "Veiligheidsinstructies".

5.2 In- en uitschakelen

• Inschakelen: Duw de inschakelblokkering 7 (afb. 4) maar voor om te ontgrendelen. Daarna bedient u de drukschakelaar bij een ingedrukte inschakelblokkering 8 (afb. 4).

Omdat het een schakelaar zonder blokkering is, draait de machine nu zo lang de schakelaar worden bediend.

De ingebouwde elektronica zorgt bij het inschakelen voor een schokvrije versnelling en regelt bij belasting het toerental op de vast ingestelde waarde.

Bovendien regelt deze elektronica de motor bij overbelasting terug, d.w.z. het zaagblad blijft staan. Schakel de machine dan uit. Daarna schakelt u de machine weer in en zaagt met gereduceerde aanvoersnelheid verder.

Opwarming van de machine leidt tot een sneller overstroomuitschakeling.

Met het stelwiel 9 (afb. 2) kut u het toerental van het zaagblad tussen 2660 en 5930min^-1 instellen.

niveau	Toerental min-1
1 2660
2 3314
3 3968
4 4622
5	5276
6	5930

Materialgroepen

• PVC, Plexi, PA

Niveau:1-6

• hard hout, zacht hout, gelaagd hout

Niveau:3-6

• gecoate plaatmaterialen

Niveau: 4-6

• vezelbetonplaten

Niveau:3-5

• Uitschakelen: Om uit te schakelen, maar u de drukschakelaar 8 (afb. 4) los. Door de ingebouwde automatische rem worden de uitlooptijd van het zaagblad op ca. 1 - 2 s beperkt. De inschakelblokkering worden automatisch waar actief en beveiligt de handcirkelzaag gegen een onopzettelijk inschakelen.

5.3 Instelling van de snijdiepte

De snijdiepte maar zich in een bereik:tussen 0 en 57 1mm in trappen van 1mm instellen.

Hiervoor gaat u op de volgende manier te werk:

• Verstel de wijzer 10 (afb. 4) door draaien in de bovenste of onderste positie, afhankelijk van het feit of u met of zonder geleidingsrail werkt.
• De snijdiepte stelt u volgens schaal in met de diepteaanslag 11. De aanslag heeft een rasterindeling van 1mm
• Om tussenmaten te können instellen,kest u met de zeskant schroevendraaier 4 (houser afb.2) de cilinderbout 12 (afb.4) verdraaien. Een omdraaing komt overeen met een verandering van desnijdiepte van 1mm.

Stel de snijdiepte steeds ca. 2 tot 5 mm groter dan de te snijden materiaaldikte in.

5.4 Instelling voor schuinsneden

Het zaagaggregaat LASTZICHVORschuinsneden op iedere willekeurige hoek van 0^ tot 45^ instellen.

• Draai vleugelschroef 13 los (afb. 4) los.
• In overeenstemming met de schaal op het zwenksegment stelt u de hoek in.
• Vervolgens trekt u de vleugelschroef 13 vast.

Aanvullend kan de machine op -1° resp. 48 °worden gezwenkt.

• Om op -1° te zwenken, trekt u de schuiver 14 (afb. 4) in de pijlichting maar achteren en houdt u hem vast.
  Zwenk de machine op -1^
• Om de machine op 48^ te zwenken, duwt u de aanslag 15 (afb. 3) maar beneden.
  Zwenk de machine op 48^
• 45^ en 0^ -aanslag worden na het passeren automatisch geseset.

5.5 Invalszagen

Gevaar

Terugslaggevaar bij invalidslagen! Voor het invaliden leg de machine met dechterste Kant van de grondplaat aan een aan het werkstuk bevestigde aanslag aan. Bij gebruik van de geleidingsrail (special toebehoren) moet u de als special toebehoren verkrijgbare aanslag aan de geleidingsrail bevestigen. Houd bij het invaliden de machine aan de handgrendel goed vast en schuif zeiets maar voren!

• De markingsen 16 (afb. 1) aan de onderste beschemkap en aan de schuiver dienen als oerientatie voor het snijbereik van het volledig ingedoken zaagblad bij gebruik van de geleidingsrail (speciale toebehoren).

5.6 Zagen volgens tekening

De grondplaat heeft een wijzer die automatisch volgt 17 (afb. 1), zowel voor de rechte snede alsook voor schuinsneden. Deze tekenkant stemb overeen met de binnenkant van het zaagblad.

• Beveilig het werkstuk gegen verschuiven en rangschik de werkstuksteunen zodanig dat het zaagblad onder het werkstuk vrij loopt.
• Houdt de machine aan de handgreep vast en zet ze met het voorste gedeelte van de grondplaat op het werkstuk neer.
• Schakel de duikzaag in (zie hoofdstuk 5.2). Duik op de ingestelde snijdiepte en schuif de machine gelijkmatig in snijrichting vooruit.
• Na het snijeinde schakelt u de zaag door loslaten van schakelaar 8 (afb. 4)uit. Zwenk het zaagaggregaat in de bovenste vergrendelde stand terug.

5.7 Zagen met parallelaanslag

De parallelaanslag 18 (afb. 1) dient voor het zagen parallel ten opzichte van een reeds voorhanden kant. Daar bij kan de aanslag zowel rechts als ook links aan de machine worden aangebracht. Daar bij bedraagt het snijbereik op de rechtier kant ca. 140mm en op de linker kant ca. 295mm .

• U kunt de snijbreedte na het losmaken van de vleugelschroeven 19 (afb. 2) verstellen, doordat u de aanslag desbetreffend verschuift en cervolgens de vleugelschroeven weeer vast aantrecht.

Aanvullend kan de parallelaanslag door eenvoudig omdraaien (geleidingsvlakte voor de werkstukkant wijst maar boven) ook als dubbel steunpunt voor een betere voering van de invalidzaag worden gezruikt. Nu kan de machine aan een op het werkstuk bevestigde lat langs worden gevoerd.

5.8 Voorsnijden met het geleidingsrail (extra toebehoren)

Bijplaatmaterialverkrijgt u een zuivere snede wanner u maar voren ritst. Gebruik een geschikt zaagblad (zie hoofdstuk 4.5).

Om te vermijden dat het oppervlak losgerukt worden, gaat u als volgt te werk:

• Bevestig de geleidingsrail op het werkstuk.
• Zwenk de pal 20 (afb. 2) in de richting van de wijzers tot de aanslag. Ritsdiepte is nu ingesteld op ca. 3 mm.
• Zet de machine met de leigroef op de geleidingsrail.
• Stel de snijdiepte in - rekening houden met d edikte van de geleidingsrail (zie hoofdstuk 5.3).
• Rits deplaat vooruit. Zwenk de pal 20 (afb. 2) gegen de richting van de wijzers van de klok tot de aanslag.
  Duik tot de vooraf ingestelde snijdiepte en zaag de volledigeplaat dikte door.

5.9 Werken met het diamantzaagblad in verzelbetonplaten (extra toebehoren)

HiervoorGaatuop de volgende manier te werk:

• Gebruik een geschikt zaagblad (zie hoofdstuk 4.5).
• Vervang het zaagblad (zie hoofdstuk 4.6).

Het diamantzaagblad werd ontwikkeld voor vezelbetonplaten. De diamant uitergeruste tanden zijn gevoeliger dan de tanden van het HM-zaagblad. Daarom werk t u met een geleidingsrail.

5.10 Werken met geleidingsgrails

• Om een nauwkeurige geleiding te bereiken, stelt u met beiden stelwielen 21 (afb. 4) de speling in.
  Met de duikzaag kan gewerkt worden met de geleidingsrails die als speciale toebehoren verkrijgbaar�.
  Tevens kuren ook enkele op de markt verkrijgbare rails gelebruikt worden.
• Daartoe draait u de schroeven los en verwijdert u het inzetstuk 24 (afb. 2).

5.11 Werken met de positie-indicator MT-PA

Voor pictogrammen hierbij zich pagina 4.

6 Onderhoud en reparatie

Gevaar

Trek bij alle onderhoudswerkzaamheden de accuuit.

MAFELL-machines werden onderhoudsvriendelijk geconstrueree.

De toegepaste kogellagers werden op levenstijd gesmeerd. Na een langere bedrijftstijd adviseren wij, de machine aan een geauthoriseerde klantenservice van MAFELL ter inspectie te gehen.

Voor alle smeerplaatsen slechts once speciale vet, bestel-nr. 049040 (1 kg - blink), gebruiken.

6.1 Opslag

Reinig de machine zorgvuldig als u ze lange:tijd nicht gebruikt. Spuit blanke metaaldelen in met roestwerend middel.

6.2 Transport

De ingebouwde Li-ionen-accu's zijn onderworpen aan de eisen van de wet op gevaarlijke goederen. De accu's können door de eigenaar zonder extra verplichtingen op de weg getransporteerd worden.

Bij verzending door derden (bv.: luchttransport of vervoer)要去 rekening honden met bijzondere eisen aan de verpakking en de kenmerking. Hier moet bij de voorbereiding van de zending een beroep gedaan worden op een luchtvrachtexpert.

Verzend accu's alleen als de behuizing onbeschadigd is. Plak open contacten af en verpak de accu zodanig dat hij Niet kan bewegen in de verpakking.

Neem ook eventuele andere nationale voorschriften in acht.

6.3 Afdanking accu's/batterijen

Elektrogereedschap, accu's, toebehoren en verpakkingen要去en milieuvriendelijk gerecycleerd worden.

Gooi elektrtogereedschap en accu's/batterijen nicht bij het huisafval!

Alleen voor EU-landen:

Volgens de Europese richtig 2002/96/EG要去en onbruikbaar geworden elektrgereedschappen en conform de Europese richtig 2006/66/EG要去en defecte of verbruike accu's/batterijen geschienen verzameld en milieuuvriendelijk gerecycleerd worden.

Dien onbruikbaar geworden accu's/batterijen direct in bij:

Duitsland

Stiftung

GRS Batterien

Heidenkampsweg 44

20097 Hamburg

Duitsland

Accu's/batterijen:

Li-Ion:

Neem de instructies in de paragraaf „Transport“ in acht, pagina 17.

Technische wijzigingen voorbehonden

7 Verhelpen van storingen

Gevaar

De opsporing van de oorzaken van voorhanden storingen en het verhelpen hiervan vereist steeds vermeerde oplettendheid en voorzichtigheid. Vooraf accu uittrekken!

Hierna staan enkele vaak optredende storingen en hun oorzaken vermeld. Bij verdere storingen richt u zich alstublieft aan uw handelaar of direct aan de MAFELL-klantenservice.

Storing	Oorzaak	Remedie
MachineThatzichniet inschakelen	Accu ontladenAccu laden
	Accu nicht in eindpositie vastgekliktAccu geheel vastklikken
Accu bijna leeg, een led op accu knippert.	Elektronica beschermt de accu gegen volledige ontlading.	Controleren,toets 22 indrukken (afb. 1 + 3).Er brandt nog slechts=eén led,laad de accu op.
Overbelasting,machinenschakeltuit.	Door een langdurige belasting werden de machine of de accu oververhit. Er werkblinkt een waarschuwingssignaal (piepen).Zolang de machine of de accu Niet afgekoeld zichn, werkblinkt bij elke nieuwe inschakelpoging een{nieuwe pieptoon.	Laat de machine en de accu afkoelen.De accu kunt u in een oplaadapparaat met luchtkoeling sneller afkoelen.De machine kunt u met een andere accu in leegloop eveneens snelerlaten afkoelen.
Machine schakeltuit bijplotse verhoging van delbelasting.	Door die plotse verhoging van delbelasting stijgt ook de benodigde stroom van de machine. Er werkblinkt een waarschuwingssignaal (piepen).Die verhoging die optreedit bij plots blokkeren of terugslag, worden gemeten en leidt tot de uitschakeling.	Schakel de machine uit door de drukschakelaar los te latent.Vervolgens kunt u de machine opnieuw inschakenen en normal averderwerken.Probeer om verdere blokkeringente vermijden.
Storing Oorzaak Remedie
Machine schakelt uitijdens de werkung	Elektrostatische oplading. De beschermingsfunctie van de elektronica worden geactiveerd en de machine schakelt om maar een veilige hoedanigheid. De machine schakelt uit.	Antistatische afzuiqslang gebruiken
Zaagblad klemt bij het voorschuiven van de machine	Te große aanvoer Aanvoersnelheid veragen	Meteen schakelaar loslaten Machine uit het werkstuk verwijderen en zaagblad verrangen
	Stomp zaagblad
	Spanningen in het werkstuk Maak de zaagsnede breder met een wig
	Slechte machinevoering	Parallelaanslag inzetten
	Oneffen werkstukoppervlakte Vlakte uitrachten
Brandvlekken aan de snijplekken	Voor het werkproces ongeschikt of stomp zaagblad	Zaagblad verrangen
Spanaanuitworp verstocht	Hout te vochtig	Spaanderafvoer reinigen Gebruik droog hout
	Lang durend snijden zonder afzuigen	Machine aan een externe afzuiqing, bv stofvanger, aansluten
Plotse rookontwikkeling uit de motorbehuizing	Overbelasting van de elektronica van de machine	Onderbreken van de energiaevoer door wegemen van het accupack De rookontwikkeling stopt. Geen accu meerplaatsen! Inademen van de rook vermijden!

8 Extra toebehoren

• Zaagblad-HM 160 x 1,8 x 20, 16 tanden (langssnede) Best.-nr. 092539
• Zaagblad-HM 160 x 1,8 x 20, 24 tanden (langs- en dwarssnede) Best.-nr. 092533
• Zaagblad-HM 160 x 1,8 x 20, 32 tanden (langs- en dwarssnede) Best.-nr. 092552
• Zaagblad-HM 160 x 1,8 x 20, 56 tanden (dwarssnede) Best.-nr. 092553
• Zaagblad-HM 162 x 1,8 x 20, 48 tanden (dwarssnede) Best.-nr. 092584
• Zaagblad-HM Ø 160 x 1,8 x 20, 48 tanden FZ/TR voor het zagen van Trespa Best.-nr. 092569 (laminaatplaten)
• Zaagblad-DIA Ø 160 x 3,0 x 20, 4 tanden Best.-nr. 092474
  -Geleidingsrail F 80,800 mm lang Best.-nr.204380

-Geleidingsrail F 110,1100 mm lang Best.-nr.204381
-Geleidingsrail F 160,1600 mm lang Best.-nr.204365
-Geleidingsrail F 210,2100 mm lang Best.-nr.204382
-Geleidingsrail F 310,3100 mm lang Best.-nr.204383
- Hoekaanslag F-WA Best.-nr. 205357
- Akku-PowerTank 18 M 144 LiHD Best.-nr.094498
- Akku-PowerTank 18 M 99 LiHD Best.-nr.094503
- Toebehoren voor geleidingsrail:

Klem F-SZ180MM (2 stuks) Best.-nr. 207770
- Verbindingsstuk F-VS Best.-nr. 204363
- Railtas TZ-FST1600 Best.-nr. 095257

• Set railtassen F80/160 met hoekanslag bestaande UIT: F80 + F160 + Best.-nr. 209592 verbinderstuk + hoekanslag + 2 klemmen + rails
• Set railtassen F160/160 bestaande uit: 2 x F160 + verbindingsstuk + 2 Best.-nr. 209591 klemmen + raillas
• Terugslagstop F-RS Best.-nr. 202867
• Positie-indicator MT-PA Best.-nr. 205398
• Aerofix zuig-span-system F-AF 1 bestaanduit: rail 1,3m ,adapter bovenaan Best.-nr.204770 en onderaan, Flex-slang
• Flex-slang FXS-L, lenge 3,2 m Best.-nr. 205276
• Eindkappen verp. F-EK Best.-nr. 205400
• Hechtprofiel verp. F-HP 6.8M Best.-nr. 204376
• Spanbreekbescherming verg. F-SS 3,4M Best.-nr. 204375
• Parallelle aanslag met vleugelschroeven Best.-nr. 203214
• Accu-PowerStation APS M Best.-nr. 094492
• Accu-PowerStation APS M+ Best.-nr. 094509
• Accu-PowerStation APS M GB Best.-nr. 094493

9 Explosietekening en onderdelenlijst

De overeenkomstige informatatie van de reserveonderdelen vindt u op unsere homepage: www.mafell.com

Índice de Contents
