MANUALE UTENTE MT55 18M bl Mafell

Sega ad immersione Traduzione delle istruzioni d’uso originali

5.9 Tagliare con la lama di sega diamantata in lastre in fibrocemento (accessorio

speciale) ......................................................................................................................... 60 5.10 Lavorare con le barre guida ........................................................................................... 60

5.11 Lavorare con l'indicatore di posizione MT-PA ................................................................ 60

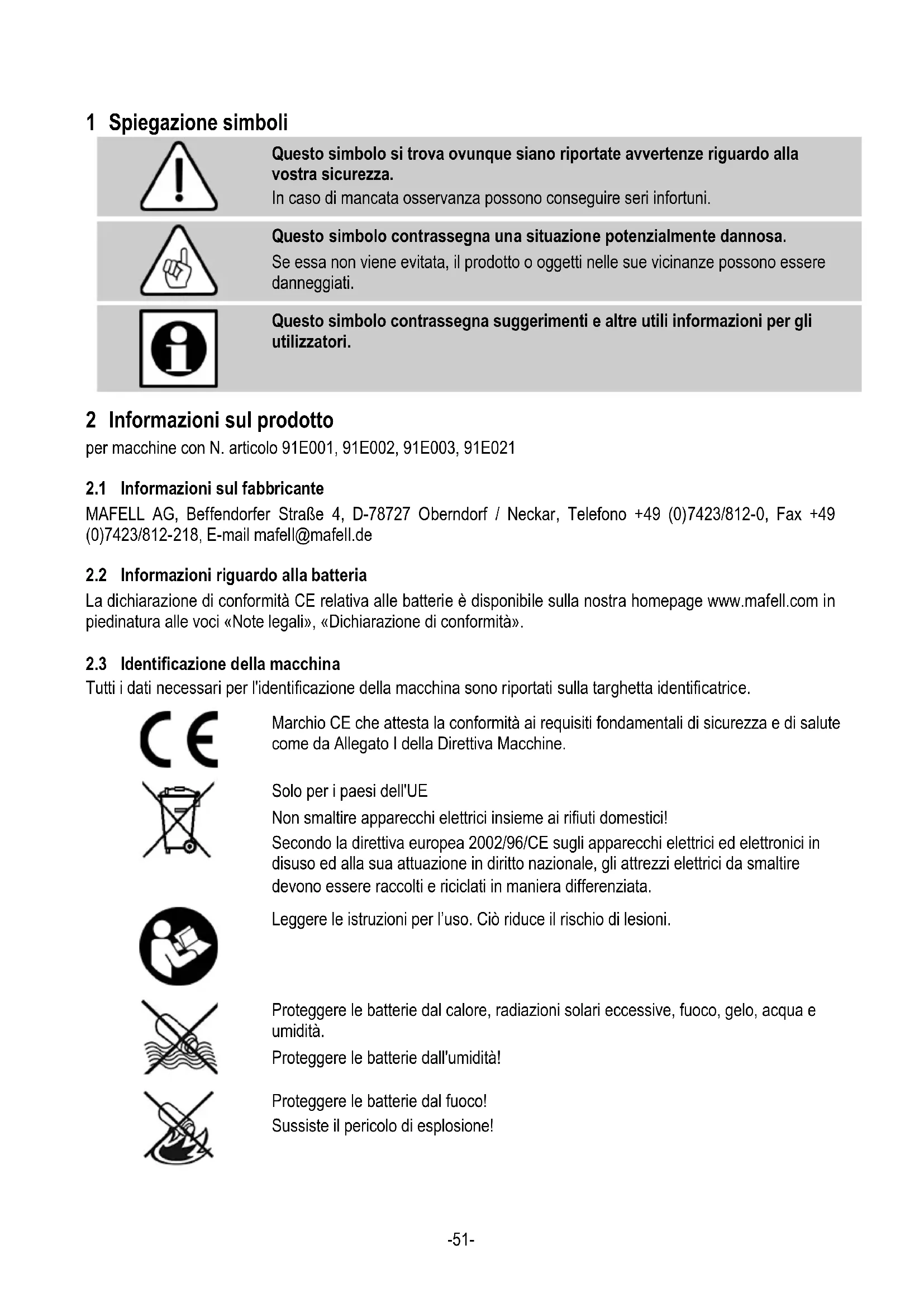

Questo simbolo si trova ovunque siano riportate avvertenze riguardo alla vostra sicurezza. In caso di mancata osservanza possono conseguire seri infortuni.

Questo simbolo contrassegna una situazione potenzialmente dannosa. Se essa non viene evitata, il prodotto o oggetti nelle sue vicinanze possono essere danneggiati.

Questo simbolo contrassegna suggerimenti e altre utili informazioni per gli utilizzatori. 2 Informazioni sul prodotto per macchine con N. articolo 91E001, 91E002, 91E003, 91E021

2.1 Informazioni sul fabbricante

MAFELL AG, Beffendorfer Straße 4, D-78727 Oberndorf / Neckar, Telefono +49 (0)7423/812-0, Fax [phone], E-mail [e-mail]

2.2 Informazioni riguardo alla batteria

La dichiarazione di conformità CE relativa alle batterie è disponibile sulla nostra homepage www.mafell.com in piedinatura alle voci «Note legali», «Dichiarazione di conformità».

2.3 Identificazione della macchina

Tutti i dati necessari per l'identificazione della macchina sono riportati sulla targhetta identificatrice.

Marchio CE che attesta la conformità ai requisiti fondamentali di sicurezza e di salute come da Allegato I della Direttiva Macchine.

Solo per i paesi dell'UE Non smaltire apparecchi elettrici insieme ai rifiuti domestici! Secondo la direttiva europea 2002/96/CE sugli apparecchi elettrici ed elettronici in disuso ed alla sua attuazione in diritto nazionale, gli attrezzi elettrici da smaltire devono essere raccolti e riciclati in maniera differenziata.

Leggere le istruzioni per l’uso. Ciò riduce il rischio di lesioni.

Proteggere le batterie dal calore, radiazioni solari eccessive, fuoco, gelo, acqua e umidità. Proteggere le batterie dall'umidità!

Proteggere le batterie dal fuoco! Sussiste il pericolo di esplosione!-52-

Cordless Alliance System (=CAS) è un sistema a batteria indipendente dal produttore. Altre informazioni sono riportate al sito www.cordless-alliance- system.com

senza spazzole Tensione operativa

18 V DC Numero di giri a vuoto

Profondità di taglio 0° / 45°

0 – 57 mm / 0 – 40,5 mm Gruppo di taglio orientabile

-1° / 0° – 48° Diametro della lama di sega max./min.

162 / 149 mm Spessore del corpo di base della lama di sega

1,2 mm Larghezza di taglio dell'utensile

1,8 mm Foro di alloggio della lama di sega

20 mm Diametro del bocchettone di aspirazione 35 mm Peso con batteria (senza battuta parallela)

Le emissioni di rumore indicate sono state misurate secondo la norma EN 62841-1 ed EN 62841-2-5 e possono essere utilizzate per confrontare l'elettroutensile con un altro e per fare una valutazione preliminare del carico.

Pericolo Le emissioni di rumore durante il reale utilizzo dell'elettroutensile possono differire dai valori indicati, a seconda del modo in cui l'elettroutensile viene utilizzato, in particolare del tipo di pezzo da lavorare. Perciò, indossare sempre una protezione dell'udito, anche quando l'elettroutensile funziona senza carico!

2.5.1 Informazioni riguardo all'emissione di rumore

I valori di rumorosità determinati secondo EN 62841-1 ed EN 62841-2-5 sono: Livello di pressione acustica L

= 93 dB (A) Incertezza K

= 3 dB (A) Livello di potenza sonora

= 101 dB (A) Incertezza K

= 3 dB (A) La misurazione della rumorosità è stata effettuata con la lama da taglio fornita di serie.

2.5.2 Informazioni riguardo alle vibrazioni

L'oscillazione tipica mano-braccio è minore di 2,5 m/s

2.6 Volume di fornitura

Sega ad immersione MT55 18M bl completa con: 1 lama di sega circolare in metallo duro Ø 162 mm, 48 denti 1 battuta parallela 1 utensile d'uso alloggiato nel supporto della macchina-53- 1 valigetta per il trasporto 1 manuale di istruzioni d'uso 1 libretto „Avvertenze di sicurezza“ 1 indicatore di posizione MT-PA 1 sacchetto per trucioli 1 caricabatteria APS M per N. art. 91E001, 91E021 2 batterie PowerTank 18M 99 LiHD per N. art. 91E001, 91E021

2.7 Dispositivi di sicurezza

Pericolo I dispositivi descritti sono indispensabili per il funzionamento sicuro della macchina e non devono essere rimossi o manomessi. Prima del funzionamento, verificare la funzione dei dispositivi di sicurezza e la presenza di eventuali danneggiamenti. Non utilizzare la macchina con dispositivi di sicurezza mancanti o inefficaci. La macchina è dotata dei seguenti dispositivi di sicurezza: - Cappa di protezione - Piano di appoggio grande - Manici - Dispositivo di commutazione e freno - Bocchettone di aspirazione

2.8 Impiego conforme alla destinazione

La sega ad immersione è destinata esclusivamente al taglio longitudinale e trasversale di legno massiccio. Possono essere lavorati anche pannelli di materiale compositi come pannelli di truciolato (compensato), pannelli per falegnami e pannelli MDF. È possibile utilizzare anche materiali isolanti in fibra di legno. Utilizzare solo lame di sega autorizzate da Mafell secondo la norma EN 847-1 nell’ambito del Ø indicato. Con la lama di sega diamantata si possono tagliare anche lastre in fibrocemento. Qualsiasi altro uso di quello descritto sopra non è consentito. Il fabbricante non risponde per danni risultanti da tale altro uso. Per usare la macchina conforme alla sua destinazione d'uso è necessario rispettare le condizioni operative, di manutenzione e di riparazione prescritte da Mafell. Utilizzare solo lame di sega con un identificativo del numero di giri che corrisponde al numero di giri indicato sull’utensile elettrico o maggiore. Utilizzare solo batterie ricaricabili CAS e accessori originali della MAFELL. Le batterie contrassegnate con CAS sono compatibili al 100% con i dispositivi CAS (Cordless Alliance System).

Pericolo Nonostante l'uso conforme alla destinazione e l'osservanza delle disposizioni di sicurezza restano dei rischi residui causati dall'uso previsto, i quali potrebbero comportare di conseguenza danni alla salute. - Contatto con la lama da taglio in corrispondenza dell'apertura al di sotto del piano di appoggio. - In fase di taglio, contatto con la parte della lama da taglio sporgente da sotto al pezzo. - Contatto con le parti girevoli dal lato: lama da taglio, flangia di serraggio e vite della flangia. - Contraccolpo della macchina in caso di inceppamento nel pezzo. - Rottura e fuoriuscita della lama da taglio o di sue parti. - Accensione involontaria con batterie non staccate. - Danneggiamento dell'udito in caso di lavori prolungati senza cuffie protettive. - Emissione di polveri di legno nocive alla salute in caso di lavoro prolungato senza impianto di aspirazione.-54- 3 Avvertenze di sicurezza Pericolo Osservate sempre le seguenti avvertenze di sicurezza e le disposizioni di sicurezza vigenti nel paese di utilizzazione! Leggere anche tutte le avvertenze di sicurezza riportate nel libretto allegato 070500 «Avvertenze di sicurezza» (secondo norma 62841- 1). Avvertenze di carattere generale: - È assolutamente vietato che questa macchina venga usata da bambini o da ragazzi. Fanno eccezione giovani sotto la sorveglianza di personale esperto ai fini di istruzione. - Mai lavorare senza i dispositivi di protezione prescritti e previsti per il rispettivo lavoro e non modificare niente sulla macchina che potrebbe pregiudicare la sicurezza. - Controllare che nel pezzo non vi siano corpi estranei. Non tagliare in pezzi metallici, p. es. chiodi. - Proteggere la macchina e le batterie dall'umidità! - Non gettare le batterie nel fuoco! - Non utilizzare batterie difettose o deformate! - Non aprire le batterie! - Non toccare i contatti delle batterie oppure non cortocircuitare! - Dalle batterie ai ioni di litio difettose potrebbe fuoriuscire un liquido leggermente acidoso infiammabile! Nel caso in cui si verifichi una perdita di liquido della batteria e questo venga a contatto con la pelle, risciacquare subito ed abbondantemente con acqua. Se il liquido della batteria dovesse venire a contatto con gli occhi, risciacquare con acqua pulita ed affidarsi immediatamente alle cure di un medico! - Rimuovere le batterie dalla macchina prima di eseguire qualsiasi regolazione, riallestimento, manutenzione o pulizia. - Assicurarsi che la macchina sia spenta quando inserite la batteria. - Togliere la batteria dalla macchina nel caso dovesse essere depositata, trasportata o immagazzinata incustodita. È vietato utilizzare: - lame da taglio crepate e lame dalla forma alterata; - lame da taglio in acciaio rapido altamente legato (lame in acciaio superrapido); - lame da taglio che non tagliano a causa dell'eccessiva sollecitazione del motore; - lame da taglio con uno spessore del corpo di base maggiore o con una larghezza di taglio minore dello spessore del cuneo divaricatore; - lame da taglio non adatte per la velocità della lama a vuoto. - Mole a disco Avvertenze per l'impiego di dispositivi di protezione individuali: - Indossare sempre una protezione dell'udito durante i lavori. - Indossare sempre una mascherina antipolvere durante i lavori. - Indossare per tutti i lavori indossare occhiali di protezione. Avvertenze relative al servizio: Procedura di sega

- Non avvicinare le mani alla zona della sega e della lama di sega. Con la seconda mano afferrare l'impugnatura supplementare o il carter del motore. Se la sega viene tenuta con entrambe le mani, le stesse non possono essere lesionate dalla lama di sega. - Non mettere le mani sotto il pezzo. La cappa di protezione non può proteggere le mani sotto il pezzo dalla lama di sega. - Adattare la profondità di taglio allo spessore del pezzo. Sotto il pezzo non deve sporgere più di uno spessore di altezza dente. - Non afferrare mai il pezzo da segare con la mano né appoggiarlo sulla gamba. Bloccare il pezzo ad un supporto stabile. È importante fissare bene il pezzo per minimizzare così il pericolo di contatto con il corpo, che la lama si incastra o la perdita del controllo.-55- - Tenere l'utensile elettrico dalle superfici dell'impugnatura isolate, quando eseguite dei lavori dove l'utensile utilizzato potrebbe toccare cavi elettrici nascosti oppure il proprio cavo di alimentazione. Il contatto con un cavo conduttore di corrente mette sotto tensione anche le parti metalliche dell’utensile elettrico e causa una scossa elettrica. - Utilizzare sempre un elemento di battuta o una guida diritta per bordi per effettuare tagli longitudinali. Questo migliora la precisione del taglio e minimizza la possibilità che la lama di sega s’incastra. - Utilizzare sempre lame di sega della giusta grandezza e con foro di alloggio adatto (p. es. a forma di rombo o tondo). Le lame di sega non adatte agli elementi montati della sega ruotano irregolarmente e portano alla perdita del controllo. - Non utilizzare mai rondelle o viti della lama di sega danneggiate o non adatte. Le rondelle e le viti della lama di sega sono progettate specificamente per la vostra sega, per un rendimento ottimale e la sicurezza operativa. Contraccolpo – Cause e rispettive avvertenze di sicurezza - Un contraccolpo è un'improvvisa reazione di una lama di sega che rimane agganciata e incastrata o allineata sbagliata, che porta a fare sollevare la sega in modo incontrollato muovendosi fuori dal pezzo in direzione dell’operatore. - Quando la lama di sega si incastra nella fessura di taglio, si blocca e la forza del motore colpisce la sega facendola ritornare indietro in direzione dell’operatore. - Se la lama di sega durante il taglio della sega viene storta o disallineata, i denti sul bordo lama posteriori possono incastrarsi nella superficie del legno, facendo fuoriuscire la lama muovendola fuori dalla fessura di taglio e la sega salta indietro in direzione dell’operatore. Un contraccolpo è la conseguenza di un uso sbagliato o difettoso della sega. Ciò può essere impedito attraverso idonee misure precauzionali come di seguito descritte. - Afferrare la sega con entrambe le mani e portate le braccia in una posizione adatta a resistere alle forze di contraccolpo. Tenersi sempre lateralmente della lama di sega, mai portare la lama di sega in linea con il vostro corpo. In caso di contraccolpo, la sega circolare può saltare all’indietro, ma l'operatore può controllare le forze di contraccolpo adottando idonee misure precauzionali. - Nel caso la lama di sega s’incastra oppure il lavoro viene interrotto, spegnere la sega e tenerla ferma dentro il materiale finché la lama di sega si è completamente fermata. Mai tentare di rimuovere la sega dal pezzo o di tirarla indietro mentre la lama di sega è ancora in movimento, altrimenti si potrebbe verificare un contraccolpo. Rilevare ed eliminare la causa per l’incastro della lama di sega. - Se volete riavviare una sega che è incastrata nel pezzo, centrare la lama di sega nella fessura di taglio e verificare se i denti della lama sono incastrati/bloccati nel pezzo. Se la lama di sega s’incastra, la stessa può fuoriuscire dal pezzo oppure causare un contraccolpo quando la sega viene riavviata. - Sostenere i pannelli di grandi dimensioni per ridurre il rischio di contraccolpo a causa dell'inceppamento della lama di sega. I grandi pannelli potrebbero piegarsi (inflettere) per il proprio peso. I pannelli devono essere sostenuti su entrambi i lati e cioè sia nelle vicinanze della fessura di taglio che vicino allo spigolo. - Non utilizzare lame di sega ottuse o danneggiate. Lame di sega con denti ottusi o allineati sbagliati causano, per una fessura di taglio troppo stretta, un attrito troppo elevato, l’incastro della lama di sega e un contraccolpo. - Prima di iniziare a segare, serrare a fondo gli elementi per la regolazione di profondità e di angolo di taglio. Se durante il segare le impostazioni cambiano, la lama di sega può incastrarsi e causare anche contraccolpi. - Fare particolare attenzione nel segare in pareti esistenti o in altre zone non visibili. La lama di sega che immerge può bloccarsi nel segare in oggetti nascosti e causare contraccolpi.-56- Funzione della cappa di protezione - Prima di ogni uso controllare se la cappa di protezione si chiude correttamente. Non utilizzare la sega se la cappa di protezione non si muove liberamente e non si chiude subito. Non bloccare né legare mai la cappa di protezione; in questo modo la lama di sega non sarebbe protetta. Se la sega incustodita cadrebbe, la cappa di protezione potrebbe deformarsi. Assicurarsi che la cappa di protezione si muova liberamente e che in tutti gli angoli e profondità di taglio non tocchi né la lama di sega né altri elementi. - Verificare lo stato e la funzione delle molle per la cappa di protezione. Lasciare eseguire la manutenzione della sega prima dell'uso, se la cappa di protezione e la molla non funzionano perfettamente. Elementi danneggiati, depositi incollati o accumuli di trucioli lasciano lavorare la cappa di protezione in modo ritardato. - Bloccare la piastra di guida della sega contro uno spostamento laterale durante il „taglio ad immersione“, il quale non viene eseguito ad angolo retto. Uno spostamento laterale può causare l’incastro della lama di sega e quindi un contraccolpo. - Non appoggiare la sega sul banco di lavoro o sul pavimento senza che la cappa di protezione inferiore copri la lama di sega. Una lama di sega non protetta e a seguire muove la sega in direzione opposta alla direzione di taglio e sega tutto quello che incontra. Osservare assolutamente il tempo d’inerzia della lama di sega. Avvertenze circa la manutenzione e riparazione: - Un importante fattore di sicurezza consiste nella regolare pulizia della macchina, soprattutto quella dei dispositivi di regolazione e delle guide. - Devono essere utilizzati solo pezzi di ricambio ed accessori originali MAFELL. In caso contrario la garanzia decade; il produttore non risponde per eventuali guasti. - Pericolo di lesioni alla sostituzione della lama di sega! Durante la sostituzione della lama di sega sussiste il pericolo di lesioni dovuto al contatto con i denti affilati della lama di sega. Indossare guanti di protezione. Procedere cautamente durante la sostituzione della lama. 4 Allestimento / Regolazione

4.1 Caricamento della batteria

Verificare se la tensione nominale delle batterie corrisponde alle indicazioni riportate sulla macchina. Batterie e caricabatterie sono sincronizzate tra loro. Per la ricarica utilizzare solo la stazione di ricarica batterie APS 18 della MAFELL. Se la macchina è nuova, prima del suo utilizzo caricare le batterie. La messa in funzione della stazione APS 18 nonché la descrizione della procedura di ricarica sono riportate nelle istruzioni allegate „Stazione di ricarica batterie APS 18“. Le batterie sono dotate di un monitoraggio della temperatura. Questo garantisce che le batterie vengono ricaricate solo in una fascia di temperatura tra 0°C e 50°C. Con ciò si raggiunge una elevata durata utile delle batterie. Un tempo operativo notevolmente ridotto per ogni ricarica, indica che le batterie sono consumate e che devono essere sostituite.

Pericolo Pericolo di esplosione Proteggere le batterie dal calore, fuoco e umidità. Non mettere le batterie sopra corpi riscaldanti e non sottoporle per lungo tempo a forti radiazioni solari. Temperature oltre 50°C danneggiano le batterie. Prima di eseguire la ricarica, lasciare raffreddare le batterie riscaldate. La temperatura ottimale di conservazione è tra 10°C e 30°C.

Non aprire le batterie e proteggerle da urti. Conservare le batterie in luogo asciutto e protette dal gelo.

Pericolo Coprire i contatti delle batterie in caso di conservazione fuori il caricabatterie. Con cortocircuito dovuto da ponticellamento metallico sussiste il pericolo d'incendio e di esplosione.-57-

Osservare le avvertenze riguardo alla tutela dell'ambiente.

4.2 Inserimento della batteria

Infilare le batterie caricate nell'apposita guida accanto al manico fino a sentire il suo innesto.

Prima di utilizzarle, assicurare la sede sicura delle batterie nella macchina.

4.3 Rimozione della batteria

Sbloccare la batteria premendo l'arresto 26 (Fig. 2) ed estrarla dalla guida.

Non applicare la forza.

4.4 Aspirazione dei trucioli

Pericolo Polveri nocive alla salute devono essere aspirate con un aspiratore della classe M. Durante tutti i lavori in cui viene prodotta molta polvere, occorre collegare la macchina ad un idoneo dispositivo di aspirazione esterno. La velocità dell'aria deve essere di almeno 20 m/s. Il diametro interno del bocchettone di aspirazione 1 (Fig. 1) è pari a 35 mm. Per lavori a tempo breve, in cui viene creata una quantità minima di polvere è possibile utilizzare il sacchetto dei trucioli come propria aspirazione.

4.5 Scelta della lama di sega

Per ottenere una buona qualità di taglio è necessario usare una lama da taglio affilata e scegliere un tipo di lama adatta al materiale e all’impiego dalla seguente tabella: Taglio di legno dolce e duro in senso trasversale e longitudinale alla direzione delle fibre: - Lama di sega circolare in metallo duro Ø 160 x 1,8 x 20 mm, 32 denti Taglio di legno dolce e duro specialmente in senso longitudinale alla direzione delle fibre: - Lama di sega circolare in metallo duro Ø 160 x 1,8 x 20 mm, 16 denti Taglio di legno dolce e duro specialmente in senso trasversale a quello delle fibre: - Lama di sega circolare in metallo duro Ø 162 x 1,8 x 20 mm, 48 denti Taglio di lastre in fibrocemento: - Lama di sega diamantata Ø 160 x 3,0 x 20 mm, 4 denti Taglio di materiali isolanti in fibra di legno: - Lama di sega circolare in metallo duro Ø 160 x 1,8 x 20 mm, 32 denti Taglio di materiali di plastica (polistirolo): - Lama di sega circolare in metallo duro Ø 160 x 1,8 x 20 mm, 16 denti

4.6 Sostituzione della lama di sega

Pericolo Estrarre le batterie ricaricabili per tutti i lavori di manutenzione da eseguire. Pericolo di lesioni anche con lama di sega ferma. Indossare guanti di protezione!

• Per aprire lateralmente il coperchio della cappa di protezione 23 (Fig. 3), premere il pulsante 2 (Fig. 4) e tirare la leva di blocco 3 in alto. Tirando la leva di blocco, l'albero per sega si arresta automaticamente e la leva di accensione si blocca.

• Con il cacciavite a brugola 4 (supporto Fig. 2) svitare la vite della flangia 5 (Fig. 3) in senso antiorario. Togliere la vite e la flangia di serraggio anteriore 6.

• A questo punto potete estrarre la lama di sega alzandola in avanti.

• Le flange di serraggio devono essere prive di residui attaccati.

• Osservare il senso di rotazione durante l'inserimento della lama di sega.

• Successivamente inserire la flangia di serraggio, applicare la vite della flangia e serrarla girandola in senso orario.-58-

• Chiudere il coperchio della cappa di protezione. Per far ciò chiudere il coperchio e premere la leva di blocco 3 (Fig. 3) in giù. 5 Funzionamento Durante il funzionamento, in corrispondenti condizioni, possono verificarsi scariche elettrostatiche attraverso l'operatore, in particolare con aria secca, materiali come pannelli di materiale compositi rivestiti e senza un tubo di aspirazione antistatico. La funzione di protezione dell’elettronica viene attivata e la macchina viene messa in uno stato sicuro. La macchina si spegne automaticamente.

5.1 Messa in funzione

Tutte le persone addette all'uso della macchina devono conoscere le presenti istruzioni per l'uso ed in particolare essere edotte circa il contenuto del capitolo "Avvertenze di sicurezza".

5.2 Accensione e spegnimento

• Accensione: Per sbloccarlo, premere il blocco di accensione 7 (Fig. 4) in avanti. Poi con blocco di accensione premuto azionare il pulsante a levetta 8 (Fig. 4). Trattandosi di un interruttore senza arresto, la macchina funziona solamente finché tale leva di accensione viene tenuta premuta. Il sistema elettronico integrato garantisce un'accelerazione uniforme ed esente da scosse al momento dell'accensione e regola, sotto carico, il numero di giri sul valore fisso impostato. Inoltre questo sistema elettronico riduce il numero di giri del motore in caso di sovraccarico, vale a dire che la lama di sega si ferma. Dopodiché spegnere la macchina. Riaccendere poi la macchina e continuare a segare con velocità di avanzamento ridotta. Il riscaldamento della macchina causa uno spegnimento più rapido dovuto da sovraccarico. Tramite la ruota regolatrice 9 (Fig. 2) è possibile effettuare una regolazione della velocità della lama da taglio tra 2660 e 5930 min

Livello Numero di giri min

Tipi di materiale - PVC, plexiglass, PA - Livello: 1 - 6 - legno duro, legno morbido, compensato - Livello: 3 - 6 - tavole di legno rivestite - Livello: 4 - 6 - lastra in fibrocemento - Livello: 3 - 5

• Spegnimento: Per spegnere, rilasciare il pulsante a levetta 8 (Fig. 4). Attraverso il freno automatico installato, il tempo d’inerzia della lama di sega viene delimitato a circa 1 - 2 s. Il blocco di accensione viene attivato automaticamente bloccando la sega circolare portatile e rendendo impossibile un'accensione accidentale.

5.3 Regolazione della profondità di taglio

La profondità di taglio può essere regolata tra 0 e 57 mm con incrementi di 1 mm. Per regolare la profondità di taglio procedete nel seguente modo:

• Impostate l'indicatore 10 (Fig. 4) in posizione superiore e inferiore semplicemente girandolo, secondo che lavorate con o senza la barra guida.

• La profondità di taglio può essere impostata tramite la battuta di profondità 11 regolandosi secondo la scala. La battuta è dotata di tacche con incrementi di 1 mm.

• Per regolare dei valori intermedi potete girare la vite a testa cilindrica 12 (Fig. 4) utilizzando la chiave esagonale 4 (Supporto Fig. 2). Un giro corrisponde ad una modifica di profondità pari ad 1mm.-59- Regolate sempre la profondità di taglio circa da 2 a 5 mm superiore allo spessore di materiale da tagliare.

5.4 Regolazione per tagli obliqui

Il gruppo di taglio può essere regolato per i tagli obliqui su qualsiasi angolo desiderato tra 0° e 45°.

• Allentate la vite ad alette 13 (Fig. 4).

• Regolate l'angolo desiderato indicato sulla scala presente sul segmento inclinabile.

• Infine stringete nuovamente la vite ad alette 13. Inoltre la macchina può essere inclinata sui valori -1° oppure 48°.

• Per regolare la macchina sul valore -1° è necessario tirare l'elemento scorrevole 14 (Fig. 4) in direzione della freccia e tenerlo fermo.

• Inclinate la macchina sul valore -1°.

• Per regolare la macchina sul valore 48° bisogna premere la battuta 15 (Fig.3) in giù.

• Inclinate la macchina sul valore 48°.

• Dopo il passaggio la battuta ritorna automaticamente in posizione 45° oppure 0°.

5.5 Tagli ad immersione

Pericolo Pericolo di contraccolpo durante l'esecuzione di tagli a tuffo! Prima di eseguire dei tagli a tuffo è necessario appoggiare la macchina con il bordo posteriore del piano di appoggio ad una battuta fissata al pezzo in lavorazione. Se si vuol usare la barra guida (accessorio speciale) dovete fissare la battuta disponibile negli accessori alla barra guida. Durante il taglio a tuffo tenete ben ferma la macchina per il manico e spingetela leggermente in avanti!

• Le tacche 16 (Fig. 1) sulla cappa di protezione inferiore e sull'elemento scorrevole servono come orientamento per il campo da taglio della lama da taglio immersa durante l'utilizzo della barra guida (accessorio speciale).

5.6 Taglio su tracciatura

Il piano di appoggio è dotato di un indicatore di tracciatura 17 (Fig. 1) che può essere usato sia per tagli diritti sia per tagli obliqui. Questo bordo di tracciatura corrisponde al lato interno della lama da taglio.

• Assicurate il pezzo in lavorazione contro spostamenti involontari e sistemate i piani d'appoggio in modo che la lama da taglio giri liberamente sotto il pezzo in lavorazione.

• Tenete la macchina ferma per il manico e appoggiate la parte anteriore del piano di appoggio sul pezzo da lavorare.

• Accendete la sega ad immersione (vedi capitolo 5.2). Immergete la sega fino alla profondità di taglio regolata e spingetela uniformemente in direzione di taglio.

• Dopo aver terminato il taglio spegnete la sega rilasciando subito la leva di accensione 8 (Fig. 4). Girate il gruppo sega nuovamente nella posizione superiore bloccata.

5.7 Segare con la battuta parallela

La battuta parallela 18 (Fig. 1) consente il taglio parallelo rispetto ad un bordo preesistente. La battuta può essere montata sia sul lato destro che sinistro della macchina. Sul lato destro il campo di taglio è pari a circa 140 mm, su quello sinistro circa 295 mm.

• Potete regolare la larghezza di taglio allentando le viti ad alette 19 (Fig. 2) e spostando quanto serve la battuta. Infine serrate nuovamente le viti ad alette. Inoltre, tramite una sua semplice rotazione, la battuta parallela può essere utilizzata anche come superficie di appoggio doppia (la superficie di guida per il bordo del pezzo è rivolta verso l'alto) per poter condurre meglio la sega ad immersione. A questo punto è possibile dirigere la macchina lungo un listello fissato al pezzo in lavorazione.

5.8 Incisione con la barra guida (accessorio

speciale) Per pannelli di materiale compositi si ottiene un taglio più pulito se prima viene eseguita una incisione sul pezzo. Utilizzare una lama di sega adatta (vedi capitolo 4.5).-60- Per evitare di danneggiare la superficie procedete come segue:

• Fissate la barra guida al pezzo da lavorare.

• Girate l'innesto 20 (Fig. 2) in senso orario fino alla battuta. Adesso la profondità di incisione è regolata su ca. 3 mm.

• Mettete la macchina con la scanalatura di guida sulla barra guida.

• Regolate la profondità di taglio - considerando lo spessore della barra guida (vedi capitolo 5.3).

• Incidete la tavola. Girate l'innesto 20 (Fig. 2) in senso antiorario fino alla battuta.

• Immergete la sega fino alla profondità di taglio preimpostata e tagliate tutta la tavola.

5.9 Tagliare con la lama di sega diamantata in

lastre in fibrocemento (accessorio speciale) A tal proposito procedere come segue:

• Utilizzare una lama di sega adatta (vedi capitolo 4.5).

• Cambiare la lama di sega (vedi capitolo 4.6).

La lama da taglio diamantata è stata realizzata per lastre in fibrocemento. I denti diamantati sono più delicati dei denti della lama da taglio in metallo duro. Per questo motivo è necessario lavorare con una barra guida.

5.10 Lavorare con le barre guida

• Per ottenere una guida più precisa, regolare il gioco di guida usando le due rotelle regolatrici 21 (Fig. 4). Con la sega ad immersione è anche possibile lavorare con le barre guida disponibili come accessori speciali. Inoltre si possono anche utilizzare alcune guide reperibili sul mercato.

• Per far ciò allentare le viti e togliere l'inserto 24 (Fig. 2).

5.11 Lavorare con l'indicatore di posizione MT-PA

Per i rispettivi pittogrammi vedi Pagina 4. 6 Manutenzione e riparazione

Pericolo Estrarre le batterie per tutti i lavori di manutenzione da eseguire. Le macchine MAFELL sono costruite in maniera da richiedere una manutenzione ridotta. I cuscinetti a sfera utilizzati sono lubrificati a vita. Dopo lunghi periodi di esercizio raccomandiamo di lasciar revisionare o controllare la macchina da un centro di assistenza clienti autorizzato MAFELL. Per tutti i punti di lubrificazione utilizzate solo il nostro grasso speciale, n° d’ordine 049040 (barattolo da 1 kg).

6.1 Tenuta a magazzino

Pulire accuratamente la macchina se non viene usata per un lungo periodo. Spruzzare dell'antiruggine sulle parti di metallo lucide.

Le batterie ricaricabili agli ioni di litio contenute sono soggette ai requisiti di legge relativi a merci pericolose. Le batterie ricaricabili possono essere trasportate su strada tramite l’utente senza ulteriori precauzioni. In caso di spedizione tramite terzi (p.e.: trasporto aereo oppure spedizioniere) devono essere osservati particolari requisiti relativi ad imballo e marcatura. In questo caso, per la preparazione del pezzo da spedire è necessario ricorrere ad un esperto per merce pericolosa. Spedire batterie ricaricabili solamente se la scatola non è danneggiata. Coprire con nastro adesivo i contatti scoperti ed imballare la batteria ricaricabile in modo tale che non si muova nell’imballo. Vi preghiamo di osservare anche eventuali ulteriori norme nazionali.

Utensili elettrici, batterie ricaricabili, accessori e imballaggi devono essere raccolti in maniera differenziata e riciclati in modo ecologico. Non smaltire le apparecchiature elettriche e le batterie insieme ai rifiuti domestici!-61- Solo per i paesi UE:

Secondo la direttiva europea 2002/96/CE, gli utensili elettrici che non sono più utilizzabili e secondo la direttiva europea 2006/66/CE, le batterie ricaricabili/batterie difettose o usate devono essere raccolte in maniera differenziata e riciclate in modo ecologico. Restituire le batterie ricaricabili/batterie inutilizzabili direttamente a:

Li-Ion: Si prega di tener presente le indicazioni riportate al paragrafo «Trasporto», pagina 17. Con riserva di modifiche tecniche. 7 Eliminazione dei guasti

Pericolo L'accertamento delle cause dei seguenti disturbi e la loro eliminazione richiedono sempre la massima attenzione e cautela. Staccare dapprima le batterie! Di seguito sono riportati alcuni dei guasti più frequenti e le rispettive cause. In caso di altri guasti, rivolgetevi al vostro rivenditore o direttamente al servizio di assistenza clienti MAFELL. Guasto Causa Eliminazione

macchina non si lascia accendere Batteria scarica Caricare la batteria Batteria non innestata nella posizione finale Innestare completamente la batteria Batteria quasi scarica, un LED della batteria lampeggia. L'elettronica protegge la batteria dallo scarico completo. Verificare, premere il tasto 22 (Fig. 1 + 3). Se è acceso solo un LED, allora ricaricare la batteria. Sovraccarico, la macchina si spegne. Attraverso un carico a lungo persistente, la macchina o la batteria si sono surriscaldate. Viene emesso un segnale acustico (suono). Finché la macchina o la batteria non si sono raffreddati, ad ogni tentativo di accensione viene riemesso un segnale acustico. Lasciare raffreddare la macchina e la batteria. La batteria può essere raffreddata più velocemente inserendola in un caricabatteria con raffreddamento ad aria. La macchina può essere raffreddata anch'essa più velocemente facendola funzionare a vuoto con un'altra batteria.-62- Guasto Causa Eliminazione La macchina si spegne in caso di improvviso aumento del carico. Con un aumento improvviso del carico, anche la corrente richiesta della macchina aumenta di colpo. Viene emesso un segnale acustico (suono). Questo aumento, che si presenta a un blocco improvviso o a un contraccolpo, viene misurato e causa lo spegnimento della macchina. Spegnere la macchina rilasciando il pulsante a levetta. Dopodiché potete riaccendere la macchina e continuare a lavorare normalmente. Tentare di evitare che vi siano altri bloccaggi. Durante il funzionamento, la macchina si spegne Carica elettrostatica. La funzione di protezione dell’elettronica viene attivata e la macchina viene messa in uno stato sicuro. La macchina si spegne. Utilizzare il tubo flessibile di aspirazione antistatico La lama di sega s'incastra avanzando la macchina Avanzamento troppo grande Ridurre la velocità di avanzamento Lama di sega ottusa Rilasciare immediatamente l'interruttore. Allontanare la macchina fuori dal pezzo e sostituire la lama di sega Tensioni nel pezzo Allargare il taglio con un cuneo Pessima guida della macchina Applicare la battuta parallela Superficie del pezzo irregolare Allineare la superficie Macchie bruciate ai punti di taglio Lama di sega non idonea per l'operazione di lavoro o lama ottusa Sostituire la lama di sega Espulsore trucioli intasato Legno troppo umido Pulire l'espulsore trucioli Utilizzare legno asciutto Taglio durevole a lungo senza aspirazione Collegare la macchina ad una aspirazione esterna, p. es. piccolo aspirapolvere Sviluppo di fumo improvviso dal carter del motore Sovraccarico dell’elettronica macchina Interrompere l’alimentazione di energia rimuovendo il pacchetto di batterie. Lo sviluppo di fumo cessa. Non inserire più le batterie! Evitare di inalare il fumo! 8 Accessori speciali

Lama di sega in metallo duro Ø 160 x 1,8 x 20, 16 denti (taglio longitudinale) N. d'ordinazione 092539 - Lama di sega in metallo duro Ø 160 x 1,8 x 20, 24 denti (tagli longitudinali e trasversali) N. d'ordinazione 092533-63- - Lama di sega in metallo duro Ø 160 x 1,8 x 20, 32 denti (tagli longitudinali e trasversali) N. d'ordinazione 092552 - Lama di sega in metallo duro Ø 160 x 1,8 x 20, 56 denti (taglio trasversale) N. d'ordinazione 092553 - Lama di sega in metallo duro Ø 162 x 1,8 x 20, 48 denti (taglio trasversale) N. d'ordinazione 092584

Lama di sega in metallo duro Ø 160 x 1,8 x 20, 48 denti FZ/TR per tagliare pannelli Trespa (pannelli stratificati) N. d'ordinazione 092569 - Lama di sega diamantata Ø 160 x 3,0 x 20, 4 denti N. d'ordinazione 092474

Barra guida F 80, lunga 800 mm N. d'ordinazione 204380

Barra guida F 110, lunga 1100 mm N. d'ordinazione 204381 - Barra guida F 160, lunga 1600 mm N. d'ordinazione 204365

Barra guida F 210, lunga 2100 mm N. d'ordinazione 204382 - Barra guida F 310, lunga 3100 mm N. d'ordinazione 204383 - Battuta angolare F-WA N. d'ordinazione 205357

Morsetto F-SZ180MM (2 pz.) N. d'ordinazione 207770

Raccordo F-VS N. d'ordinazione 204363

Borsa per barra guida TZ-FST1600 N. d'ordinazione 095257

Kit borsa per barra guida F80/160 con battuta angolare composto da: F80 + F160 + raccordo + battuta angolare + 2 morsetti + borsa per barra guida N. d'ordinazione 209592 - Kit borsa per barra guida F160/160 composto da: 2 F160 + raccordo + 2 morsetti + borsa per barra guida N. d'ordinazione 209591

Arresto di ritorno F-RS N. d'ordinazione 202867 - Indicatore di posizione MT-PA N. d'ordinazione 205398

Sistema di serraggio ad aspirazione Aerofix F-AF 1 composto da: guida da 1,3 m, adattatore per sopra e sotto, tubo flessibile N. d'ordinazione 204770

- Tubo flessibile FXS-L, lunghezza 3,2 m N. d'ordinazione 205276

- Cappucci terminali F-EK confez. N. d'ordinazione 205400

- Profilo aderente F-HP 6.8M confez. N. d'ordinazione 204376

- Protezione (gommino) antischeggiatura F-SS 3,4M confez. N. d'ordinazione 204375

- Battuta parallela con viti ad alette N. d'ordinazione 203214

- Stazione di ricarica batterie APS M N. d'ordinazione 094492

- Stazione di ricarica batterie APS M+ N. d'ordinazione 094509

- Stazione di ricarica batterie APS M GB N. d'ordinazione 094493
