MT55 18M bl - Žaga Mafell - Brezplačna navodila za uporabo

Vrsta izdelka	Akumulatorska potopna krožna žaga
Znamka	Mafell
Model	MT55 18M bl
Delovna napetost	18 V DC (Li-Ion baterija)
Hitrost v prostem teku	2660 - 5930 min⁻¹ (6 stopenj)
Globina reza pri 0°	0 - 57 mm
Globina reza pri 45°	0 - 40,5 mm
Nagib žagnega agregata	-1° / 0° - 48°
Premer lista	162 mm maks., 149 mm min.
Luknja za pritrditev lista	20 mm
Teža (z baterijo)	4,5 kg
Mere (D x Š x V)	250 x 330 x 215 mm
Raven zvočnega tlaka (LPA)	93 dB(A) (K=3 dB)
Raven zvočne moči (LWA)	101 dB(A) (K=3 dB)
Vibracije roka-ramo	< 2,5 m/s²
Vrsta motorja	Brez krtačk
Baterijski sistem	CAS (Cordless Alliance System)
Glavne funkcije	Potopni rez, vzdolžno in prečno žaganje, poševno rezanje, odsesavanje ostružkov, avtomatska zavora, postopno nastavljanje hitrosti
Varnostne naprave	Zaščitni pokrov, blokada vklopa, zaklepni gumb, zavora lista, zaščita proti ponovnemu zagonu
Vzdrževanje in čiščenje	Redno čistite vodila in nastavitvene naprave; mažite s posebno mastjo Mafell (ref. 049040)
Nadomestni deli in popravljivost	Originalni deli Mafell na voljo; razstavljeni diagram na www.mafell.com; revizija priporočena s strani pooblaščenega servisa
Priložena oprema	Karbidni list 162 mm 48 zob, vzporedno vodilo, servisno orodje, škatla, indikator položaja MT-PA, vreča za ostružke, polnilec APS M, 2 bateriji LiHD (odvisno od reference)

Pogosto zastavljena vprašanja - MT55 18M bl Mafell

Kako zamenjati list pri Mafell MT55 18M bl?

Najprej odstranite baterijo. Pritisnite vzvod za blokiranje 2 in potegnite vzvod 3 navzgor, da odprete pokrov. Odvijte pritrdilni vijak (5) v nasprotni smeri urinega kazalca s šestrobim izvijačem. Odstranite vijak in sprednjo prirobnico. Zamenjajte list ob upoštevanju smeri vrtenja. Namestite nazaj prirobnico in vijak, zategnite v smeri urinega kazalca. Zaprite pokrov s pritiskom na vzvod 3.

Kakšna je največja globina reza?

Nastavljiva globina reza je 0 do 57 mm za rez pri 0° in 0 do 40,5 mm za rez pri 45°. Omejitev globine ima zaskočni mehanizem 1 mm.

Kako nastaviti hitrost lista?

Uporabite kolesce za nastavitev (9) na stroju, da izberete med 6 stopnjami hitrosti, od 2660 do 5930 min⁻¹. Prilagodite hitrost materialu: stopnje 1-2 za plastiko, 3-6 za les, 4-6 za plošče, itd.

Kako uporabljati žago z vodilnim tračnikom?

Postavite vodilni tračnik na obdelovanec. Vodilo žage se prilega v utor tračnika. Nastavite igro vodila z gumboma (21). Za raven rez poravnajte oznako na rezalno linijo. Za potopne reze uporabite priloženi protiodbojni omejevalnik.

Katere vrste listov so združljive?

Uporabljajte samo odobrene liste Mafell v skladu z EN 847-1, premer 160-162 mm, luknja 20 mm, debelina telesa 1,2 mm, širina reza 1,8 mm. Na voljo so karbidni listi za les in plošče ter diamantni listi za vlaknocement.

Kako napolniti Li-Ion baterijo?

Uporabljajte izključno polnilec Mafell APS 18. Baterijo polnite pri temperaturah med 0°C in 50°C. Pri novem stroju najprej napolnite baterijo. Skrajšan čas delovanja pomeni, da je baterija izrabljena in jo je treba zamenjati.

Kaj storiti, če se žaga ne zažene?

Preverite, ali je baterija napolnjena in pravilno vstavljena. Če na bateriji utripa dioda, jo napolnite. Če se stroj pregreje, pustite, da se ohladi. Zvočni signal (pisk) pomeni preobremenitev: spustite stikalo in počakajte.

Kako vzdrževati žago?

Redno čistite vodila in nastavitvene naprave. Uporabljajte samo posebno mast Mafell ref. 049040 za mazanje. Ležaji so namazani za celotno življenjsko dobo. Za revizijo se obrnite na pooblaščeni servis Mafell.

Katera oprema je vključena v kompletu?

Komplet vsebuje: karbidni list 162 mm 48 zob, vzporedno vodilo, servisno orodje, indikator položaja MT-PA, vrečo za ostružke, polnilec APS M in glede na referenco 1 ali 2 bateriji 18 M 99/144 LiHD.

Kako varno izvesti potopni rez?

Pred potopom poravnajte zadnji rob osnovne plošče ob fiksno omejitev (ali vodilni tračnik s posebno omejitvijo). Trdno primite stroj za ročaj. Vklopite žago, nežno potopite na nastavljeno globino, nato napredujte enakomerno. Nikoli ne potapljajte brez omejitve, da preprečite povratni udarec.

NAVODILA ZA UPORABO MT55 18M bl Mafell

Preberite vsa varnostna opozorila in napotke. Neupostevanje varnostnih opozoril in napotkov lahko povzroci udar elektricega toka, pozar in/ali hude telesne poškodbe. Vsa varnostna opozorila in napotke shranite za prihodnjo uporabo.

VYSTRAHA

Precitajte si bezpecnostne pouny a instrukcie. Nedbalé dodrziavanie bezpecnostnych pouynov a instrukci maybe sosobit' uder elektrickym prudom, poziar a/alebo t'azke zranenia. Uschovaje si vsetky bezpecnostne pouny a instrukcie pre mozné buduce pouzitie.

MAF02149/a

MAF02150/c

MAF02151/a

MAF02152/c

MAF02153/a

Za sestavo tehniche dokumentacije je pooblasceno podjetje: Mafell AG

SVK - Vyhlasei o zhode

Tintn mrdzuieme, stro MT55 18M bl zndoveda uvedenim smerniciam EU. Pri proiektovani a stavbe bol pouite nomiv uvedené v zozyme. Osoba poverena whotovenim

technickych podkladov: Mafell AG

2006/42/EG

2014/30/EU

2011/65/EU

MT5518MBi

EN62841-1,EN62841-2-5,EN55014-1,EN55014-2

EN ISO 12100, EN 847-1

Mafell AG

Beffendorfer Str. 4

i.V. Dipl.-Ing. Harald Schmid, MBA

1 Pojasnilo znakov 176
2 Podatki o proizvodu 176
2.1 Podatki o proizvajalcu 176
2.2 Informaciono akumulatorski bateriji 176
2.3 Oznaka stroja 176
2.4 Tehnicni podatki 177
2.5 Emisije 177
2.6 Dobavni obseg 177
2.7 Varnostna oprema 178
2.8 Namenska uporaba 178
2.9 Preostalo tveganje 178
3 Varnostni napotki 179
4 Opremljanje / nastavitev 181
4.1 Polnjenje akumulatorja 181
4.2 Vstavljanje akumulatorja 181
4.3 Odstranitev akumulatorja 181
4.4 Sesanje ostruzkov 181
4.5 Izbira lista zage 182
4.6 Zamenjava lista zage 182
5 Obratovanje 182
5.1 Prevzem v obratovanje 182
5.2 Vklop in izklop 182
5.3 Nastavitev globine reza 183
5.4 Nastavitev za poševne reze 183
5.5 Potopni rezi 183
5.6 Zaganje po zarisu 183
5.7 Zaganje z vzporednim omejevalnikom 184
5.8 Predzarez z vodilom (poseben pribor) 184
5.9 Delo z diamantnim listom zeage na ploščah iz vlaknatega cements (poseben pribor) 184
5.10 Delo z vodili 184
5.11 DelospozicijskimkazalnikomMT-PA 184
6 Vzdrzevanje in servisiranje 184
6.1 Skladischenje 184
6.2 Transport 185
6.3 Odstranitev akumulatorjev/baterij v odpad 185
7 Odpravamotenj 185
8 Poseben pribor 187
9 Risba razstavljenega stanja inseznam nadomestnih delov. 187

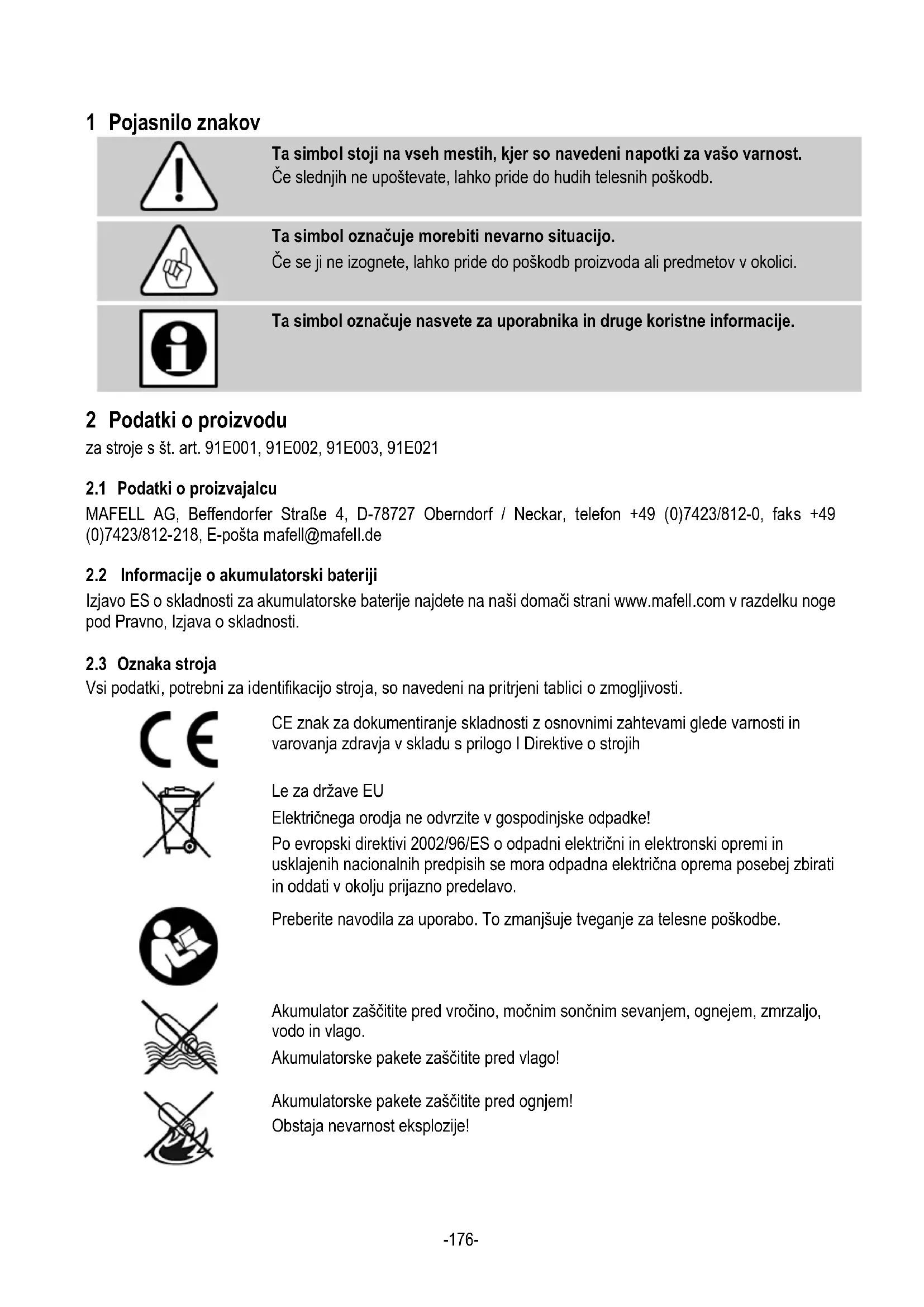

1 Pojasnilo znakov

Ta symbol stoji na vseh mestih, kjer so navedeni napotki za vašo varnost.

Če slednjih ne upostevate, lahko pride do Hudih telesnih poskodb.

Ta simbol označuje morebiti nevarno situacijo.

Če se ji ne izognete, lahko pride do poškodb proizvoda ali predmetov v okolici.

Ta symbolism označuje nasvete za uporabnika in druge koristne informacije.

2 Podatki o proizvodu

za stroje s st. art. 91E001, 91E002, 91E003, 91E021

2.1 Podatki o proizvajalcu

MAFELL AG, Beffendorfer Straße 4, D-78727 Oberndorf / Neckar, Telefon [phone], faks +49 (0)7423/812-218, E-posta [e-mail]

2.2 Informacije o akumulatorski bateriji

Izjava O skladnosti za akumulatorske baterije najdete na naši domači strani www.mafell.com v razdelku noge pod Pravno, Izjava o skladnosti.

2.3 Oznaka stroja

Vsi podatki, potrebni za identifikaciono stroja, so navedeni na pritrjeni tablici o zmogljivosti.

CE znak za dokumentiranje skladnosti z osnovnimi zahevami glede varosti in varovanja zdravja v skladu s prilogo I Direktive o strojih

Le za drzave EU

Elektricnega orodja ne odvrzite v gospodinjske oppadke!

Po evropski direktivi 2002/96/ES o odpadni elektrichi in elektronski opremi in usklajenih nacionalnih predpisih se mora odpadna elektrichna oprema posebej zbirati in oddati v okolju prijazno predelavo.

Preberite navodila za uporabo. To zmanjsije tveganje za telesne poskodbe.

Akumulator zašcitite pred vročino, močnim sončim sevanjem,ognejem, zmrzaljo, vodo in vlago.

Akumulatorske pakete zašcitite pred vlago!

Akumulatorske pakete zašcitite pred ognjem!

Obstaja nevarmost eksplozije!

Cordless Alliance System (=CAS) je akumulatorski systemd, ki povezuje vec proizvajalcev. Nadaljnje informacije prejmete na spletišcu www.cordless-alliance-system.com

2.4 Tehnicni podatki

Vrsta motorja	brezkrtačni
Obratovalna napetost	18 V DC
Število v praznem teku	2660 – 5930 min-1
Globina reza 0° / 45°	0 – 57 mm / 0 – 40,5 mm
Zasucišni sklop zaŽaganje	-1° / 0° – 48°
Premer listaŽage maks./min.	162 / 149 mm
Debelina nosilnega telesa listaŽage	1,2 mm
Rezalna širina orodja	1,8 mm
Izvrtna za pritrditev listaŽage	20 mm
Premer nastavka za odsesavanje	35 mm
Teža z akumulatorjem (brez vzporednega omejevalnika)	4,5 kg
Dimenzije (Š x D x V)	250 x 330 x 215 mm

2.5 Emisije

Navedene emisije hrupa so bile izmerjene v skladu z EN 62841-1 in EN 62841-2-5 in jih je mogoce uporabiti za primerjavo elektricega orodja z drugim in za predhodno oceno obremenitve.

Nevarnost

Emisije hrupa lahko med dejansko uporabo elektricnega orodja odstopajo od navedenih vrednosti, odvisno od načina uporabe elektricnega orodja, zlasti od vrste obdelovanca, ki se obdeluje.

Zato vedno nosite zašcito za sluh, tudi Če elektricno orodje deluje brez obretenitve!

2.5.1 Podatki o emisiji hrupa

Po EN 62841-1 in EN 62841-2-5 ugotovljene vrednosti emisije hrupa znašajo:

Nivo zvočnega tlaka L PA = 93dB(A)

Negotovost K PA = 3dB(A)

Raven zvočne moči L_WA = 101 dB (A)

Tipčni tresljaji roke so nižji od 2,5 m/s².

2.6 Dobavni obseg

Potopna zaga MT55 18M bl, kompletna, sestavni deli:

1 list krozne zage iz karbidne trdine 162 mm, 48 zob
1 vzporedni omejevalnik
1 upravljalno orodje v drzalu na stroju

1 transportni zaboj
1 navodila za uporabo
1 knjižica "Varnostni napotki"
1 pozicijski kazalnik MT-PA
1 vreča za ostruzke
1 polnilnik APS M prišt. art. 91E001, 91E021
2 akumulatorja PowerTank 18 M 99 LiHD pri št. art. 91E001, 91E021

Sledeče priprave so potrebne za varno obratovanje stroja in jih ne smete odstraniti oz. onemogociti. Pred obratovanjem preverite delovanje varnostnih naprav in morebitne poskodbe. Ne uporabljajte stroja z manjkajocimi ali nedelujočimi varnostnimi napravami.

Stroj je opremljen z naslednjimi varnostnimi napravami:

• zašcitniPokrov
• velika osnovna plošča
• ročaji
• stikalna priprava in zavora
• nastavek za odsesavanje

2.8 Namenska uporaba

Potopna Žaga je primerna izključno za vzdolžno in prečno Žaganje masivnega lesa.

Prav takolahko obdelujete ploscnimaterial, kot so iverne plosce, panelke in srednje debele vezane plosce.

Možna je tudi uporaba izolacijskih materialov iz lesnih vlaken.

Uporablajte le listeŽage,ki jih dovoljuje podj.Mafell po EN 847-1 v navenenem območju

V povezavi z diamantnim listomŽage lahko režete tudiplošće iz vlaknatega cementa.

Uporaba, ki odstopa od zgoraj opisane, ni dovoljena. Za skodo, ki je posledica drugacne uporabe, proizvajalec ne prevzema odgovornosti.

Za namensko uporabo stroja upoštevajte pogoje za obratovanje, servisiranje in popravila, ki jih predpisuje podjetje Mafell.

Uporabljaje le listeŽage z označenim stev. vrtljajev, ki ustreza ali je visje od stev. vrtljajev, ki je navedeno na elektricnem orodju.

Uporablajte samo originalne akumulatorske pakete in dodatno opremo Mafell/CAS.

Aumulatorske baterije z oznako CAS so 100% združljive z napravami CAS (Cordless Alliance System).

2.9 Preostalo tveganje

Nevarnost

Pri namenski uporabi pa kljub upoštevanju varnostnih dolovi ostaja preostalo tveganje, ki je pogojeno z namenom uporabe in lahko vodi do zdravstvenih posledic.

• Dotik lista Žage v območju zagonske odprtine pod osnovno plošćo.
• Dotik dela lista zage, ki med rezanjem strli pod obdelovancem.
• Dotik vrtljivih delov od strani: list zage, nateznai prirobnica in vijak prirobnice.
• Udarec stroja nazaj v primeru, ce se obdelovanec zatakne.
• Prelom in izmet listaŽage ali delov listaŽage.
• Ko akumulator ni odstranjen, lahko pride do nehotenega vklopa.
• Ogrožanje sluha pri daljsem delu brez zašcite za sluh.
• Emisija zdravju nevamega lesnegapruhupridaljsem obratovanju brez sesanja.

3 Varnostni napotki

Nevarnost

Vedno upoštevajte sledeče
varnostne napotke in varnostna
dolocila, ki veljajo v državi uporabe!
Preberite tudi varnostne napotke v
prilozeni knjižici 070500 «Varnostni
napotki « (v skladu s standardom
62841-1).

Splošni napokit:

• Otroci in mladostniki ne smejo delati na tem stroju. Izjema so mladostniki, ki pod nadzorom strokovnjaka delajo na stroju v okviru svoje izobrazbe.
• Nikoli ne delajte brez zašcitne opreme, ki je predpisana za dolocen delovni postopek, in na stroju nikoli ne spreminajte ničesar, kar lahko vpliva na varnost.
• Preverite, da se na obdelovancu ne nahajajo tujki.
  Ne režite v kovinske dele, nth. Žeblje.
• Zago in akumulatorje zašcitite pred vlago!
• Akumulatorjev ne mečite v ogenj!
• Ne uporabljaje poškodovanih ali deformiranih akumulatorjev!
• Akumulatorjev ne odpirajte!
• Stikov akumulatorjev se ne smete dotikati ali jih katko vezati!
• Iz poskodovanih litij-ionskih akumulatorjev lahko izteka rahlo kisla, gorljiva tekocina! Če iz akumulatorja izteče tekocina in pride v stik s kožo, takoj izperite z obilico vode. Če tekocina iz akumulatorje pride v oči, jih izperite s cisto vodo in takoj poščite zdravniško pomoč!
• Preden izvedete kakrsne koli nastavitve, zamenjavo orodja, servisiranje ali ciscenje, akumulatorje odstranite iz stroja.
• Prepričajte se, da je stroj pri vstavljanju akumulatorjev izklopljen.
• Čežago odložite, transportirate ali skladisčite brez nadzora, odstranite akumulator.

Prepovedana je uporaba:

• listov zage, ki so počeni ali imajo spremenjeno obliko.

• listovŽage iz visoko legiranega hitroreznega jakla (HSS listiŽage).

• topih listov Žage zaradi prevelike obrenitve motorja.

• listov zage, ki so debelejsi od zagozde reze ali katerih rezalna sirina (razpor) je manjsa od debeline zagozde reze.
• listov Žage, ki niso primerni za stevilo vrtljajev lista Žage v praznem teku.
• Brusilni koluti

Napotki za uporabo osebne varovalne opreme:

• Pri delu vedno nosite zašcito za sluh.
• Pri delu vedno nosite zašcitno masko.
• Pri delu vedno nosite zašcitna očala

Napotki za obratovanje:

Postopek Žaganja

Nevarnost

• Z rokami ne posegajte v območje Žaganja in se ne dotikajte lista Žage. Z drugo roko držite dodatni ročaj ali ohišje motorja. Če Žago držite z obema rokama, ju list Žage ne more poskodovati.
• Ne posegaje pod obdelovanec. Pod obdelovancem vas zašcitniPokrov ne more zašcititi pred listomŽage.
• Globino reza preragodite debelini obdelovanca. Viden mora biti za manj kot eno polno visino zoba pod obdelovancem.
• Obdelovanca zaŽaganje nikoli ne držite v rokah in ga ne podpirajte z nogami. Obdelovanec fiksirajte na stabilno držalo. Pomembno je, da obdelovanec dobro pritrdite, da kolikor je:nozmanjsate nearnost telesnega stika, zatikanja listaŽage ali izgubo kontrole.
• Pri delu, pri katerem lahko uporabljeno orodje zadene ob skrite elektricne vodnike ali lastni prikljucni vodnik, elektricno orodje drzite za izolirane rocaje. Pri stiku z napetostno prevodnim vodnikom bodo tudi kovinski deli elektricnega orodja pod napetostjo, kar privede do elektricnega udara.

• Pri vzdolznem rezanje vedno uporabljaje omejevalnik ali ravno robno vodilo. To izboljsa natančnost rezanja in zmanjsa možnost zatikanja listaŽage.

• Vedno uporabljaje listeŽage pravilne velikosti in s primerno izvirtino za pritrditev (npr. zvezdasto ali okroglo). ListiŽage, ki niso primerni za montažne deleŽage, ne krozijo pravilno in privedejo do izgube kontrole.

• Nikoli ne uporabljaje poškodovanih ali napacnih podložk ali vijakov listaŽage. Podložke in vijaki listaŽage so zasnovani posebej za optimalnozmogljivost in obratvalno zanesljivost vaseŽage.

Vzroki za udarec nazaj in ustrezni varnostni napotki

• Udarec nazaj je nenadna reakcija pri zagozdenju, zatikanju ali napačno usmerjenem listuŽage, ki privede do tega, da seŽaga nekontrolirano dvigne iz obdelovanca in zleti proti upravljalnemu osebju.
• Ce se list zage zatakne ali zagozdi v zapirajovi se rezi zage, se blokira in sila motorja jo udari proti upravljalnemu osebju.
• Ce se list zage v rezu obrne ali narobe usmeri, se lahko zobci na zadnjem robu lista zage zataknejo v povrsino lesa, kar povzroci, da se list zage premakne iz rezalne reze in zaga odskovi proti upravljalnemu osebju.

Udarec nazaj je posledica napacne ali neustrezne uporabe zage. Prepreci se lahko s primernimi preventivnimi ukrepi, ki so opisani v nadaljevanju.

• Zagočvrsto držite z obema rokama in pri tem pazite, da roke držite v položaju, v katerem lahko zadržite silo morebitnega udarca nazaj. Vedno se držite stransko ob listuŽage, vase telo se ne sme nikoli nahajati v liniji z listomŽage. Pri udarcu nazaj lahko kroznaŽaga skoci nazaj, vendar lahko upravljalno osebje s primernimipreventvnimi ukrepi obvlada silo udarca nazaj.
• Ce se list zage zatakne ali pa prekinete delo, zago izklopite in jo držite pri miru v obdelovancu, dokler se list zage povsem na ustavi. Nikoli ne skušajte odstraniti zage iz obdelovanca ali pa je potegniti iz obdelovanca v smeri nazaj, dokler se list zage še premika, ker lahko sicer pride do udarca nazaj. Ugotovite in odpravite vzrok zatikanja lista zage.
• Če Želite zagnati Žago, ki je še zataknjena v obdelovancu, list Žage centrirajte v reži Žage in se prepričajte, da zobci Žage niso zataknjeni v

obdelovancu. Ce se list zage zatakne, se lahko premakne iz obdelovanca in povzroci udarec nazaj, ko zago znova zazenete.

• Velike plošće podprite, da preprečite tveganje udarca nazaj zaradi zatakjenega listaŽage. Velike plošće se lahko pod veliko lastno težo upogibajo. Plošće morajo biti na obeh straneh podprte, takov blizini režeŽage, kot tudi na robu.
• Ne uporabljaje topih ali poskodovanih listov zage. Listi zage s topimi ali napačno usmerjenimi zobci povzroćijo zaradi preozke reže vec trenja, zatikanje lista zage in udarec nazaj.
  Pred zaganjem pritegnite nastavitve globine in kota reza. Ce se med zaganjem nastavitve spremenijo, se lahko list zage zatakne in pride do udarca nazaj.
• Se posebej bodite previdni pri zaganju v obstojće stene ali druga slabo vidna območja. ListŽage se lahko pri prodiranju v zakrite objekte blokira in povzroci udarec nazaj.

Funkcija zašitnegaPokrova

Pred vsako uporabo preverite, ali se zašcitniPokrov brezhibno zapira.Žage ne smeteuporabiti, ce zašcitniPokrov ni prosto gibljiv inse ne zapre takoj. Zašcitnegapokrova nikoli nezatikajte ali zavežite, ker je list Žage sicernezašciten. Če Žaga po nesreči pade na tla, se lahko zašcitniPokrov ukrivi. Zagotovite, da se lahko zašcitniPokrov prosto premika in se pri nobenemrezalnem kotu in globini ne dotika ne lista Žage nedrugih delov.
- Preverite stanje in delovanje vzmeti zašcitnegaPokrova.Če zašcitniPokrov in vzmet ne delujeta brezhibno, morate zago pred uporabo servisirati. Poškodovani deli, lepljive obloge ali nabrani ostružki omejujejo nemoteno funkcjio spodnjega zašcitnegaPokrova.
Pred "potopnim rezom", ki se ne izvaja pravokotno, osnovno plošcoŽage zavarujte pred premikanjem vstran. Premik vstran Iahko privede do zatikanja listaŽage in povzroci udarec nazaj.
- Žage ne odlagajte na delovno mizo ali na tla, Če spodnji zašcitniPokrov ne prekriva lista Žage. Nezavarovan, iztekajoc list Žage premika Žago v nasprotni smeri rezanja in reze, kar mu stoji na poti. Pri tem upostevajte Čas iztekanja lista Žage.

Napotki za servisiranje in vzdhrževanje:

• Pomemben varnostni faktor predstavlja redno ciscenje stroja, predvsem priprav za nastavitev in vodil.
• Uporabljati smete le originalne MAFELL nadomestne dele in pribor. V nasprotnem primeruugasne pravica do garancije in vsaka odgovornost proizvajalca.
• Nevarnost telesnih poskodb pri zamenjaviŽaginega lista! Pri zamenjaviŽaginega lista obstaja nevarnost telesnih poskodb zaradi dotika ostrih zoBŽaginega lista. Nosite zašcitne rokavice. Pri zamenjaviŽaginega lista bodite previdni.

4 Opremljanje / nastavitev

4.1 Polnjenje akumulatorja

Preverite, ali se nazivna napetost akumulatorja ujemas podatkom naŽagi.

Akumulator in polnilnik sta med seboj usklajena. Za polnjenje uporabljaje le polnilnike MAFELL - APS 18. Pri noviŽagi najprej napolnite akumulator.

Prevzem polnilnika APS 18 v obratovanje in postopek poljnanja glejte v prilozhenem navodilu "APS 18 Akku - Power - Station".

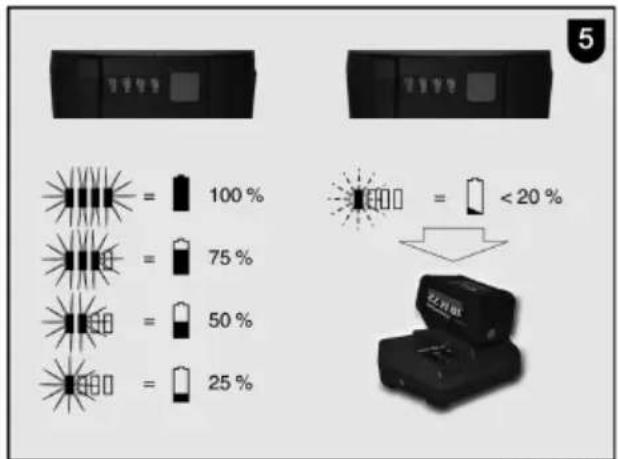

Akumulator je opremljen z nadzornikom temperature. Ta zagotavlja, da se akumulator polni le v temperaturnem območju med 0^ in 50^ . S tem sedoseže dolgaŽivljenska doba akumulatorja.

Bistveno skrajšan obratovalni Čas kaže na to, da je akumulator izrabljen in ga je treba nadomestiti.

Nevarnost

Nevarnost eksplozije

Akumulator zašcitite pred vročino, ognjem in vlago.

Akumulatorja ne odlagajte na ogrevalna telesa in ga ne izpostavlajte dalj chasa mocnemu soncnemu sevanju. Temperature nad 50^ poškodujejo akumulator. Ogret akumulator se mora pred polnjem ohladiti.

Optimalna temperatura shranjevanja je med 10^ in 30^ .

Akumulatorja ne odpirajte in ga zavarujte pred udarci. Akumulator hranite na suhem mestu, brez nevarnosti zmrzali.

Nevarnost

Če akumulator hranite izven polnilnika, prekrijte kontakte akumulatorja. Pri kratkem stiku zaradi kovinskih premostitev obstaja nevarnost požara in eksplozije.

Upostevajte napotke glede varstva okolja.

4.2 Vstavljanje akumulatorja

Napoljen akumulator potisnite v vodilo ob ročaju, da občutno zaskovi.

Pred uporabo se prepričajte, da akumulator dobro naseda vŽago.

4.3 Odstranitev akumulatorja

S pritiskom na zaskočko 26 (sl. 2) akumulator deblokirajte in ga izvlecite iz vodila.

Pri vseh delih, pri katerih nastaja velika količina prahu, morate stroj priklopiti na eksterno sesalno napravo. Hitrost zraka mora znašati majmanj 20 m/s.

Notranji premer sesalnega nastavka 1 (sl. 1) znaša 35 mm.

Za krako delo, pri katerem nastaja majhma količina prahu, se lahko uporabi vreča za ostruzke kot lastno odsesavanje.

4.5 Izbira listaŽage

Za doseganje要做 kakovosti reza uporabite ostro orodje, ki ga lahko v odvisnoti od materiala in uporabe izberete iz sledecegaseznama:

Rezanje mehkega in trdega lesa precno in vzdolznno na smer vlaken:

• list krožneŽage-HM 160 x 1,8 x 20 mm, 32 zob

Rezanje mehkega in trdega lesa specialno vzdolznno na smer vlaken:

• list krožneŽage-HM 160 x 1,8 x 20 mm, 16 zob

Rezanje mehkega in trdega lesa specialno precnono na smer vlaken:

• list krozne zage-HM 162 x 1,8 x 20 mm, 48 zob

Rezanje plošč iz vlaknatega cements:

• diamantni list Žage Ø 160 x 3,0 x 20 mm, 4 zobje

Med delovanjem lahko pod ustreznimi pogoji - predvsem prisuhem zraku, materialih kot so npr. prevleceni materiali plošč in brez antistaticne sesalne gibke cevi - prek upravljavca pride do elektrostaticne razelektritve. Aktivira se zašcitna funkcjja elektronike in stroj preide v varno stanje. Stroj se samodejno izklopi.

5.1 Prevzem v obratovanje

To Navodilo za obratovanje je treba predati vsem osebam, ki so pooblascene za delo na stroju, pri cemer jih je treba posebej opozoriti na poglavje „Varnostni napotki".

5.2 Vklop in izklop

Vklop: Blokado vklopa 7 (sl. 4) pritisnite naprej, da jo sprostite. Nato pri pritisnjeni blokadi vklopa pritisnite stikalo 8 (sl. 4).

Ker gre za stikalo brez aretirnega mehanizma, stroj tece le takol dolgo, dokler drzite ta pretični vzvod.

Vgrajena elektronika pri vklopu poskrbi za mirno pospešitev in pri obremenitvi regulira stevilo vrtljajeva na fiksno nastavljeno vrednost.

Poleg tega ta elektronika pri preobremenitvi reguliramotor, tj. list zage se ustavi.V tem primeru zgogo izklopite.Nato jo znova vklopite in zagajte naprej zznižano potisno hitrostjo.

Segrevanje stroja vodi do hitrejsega izklopa zaradi preobremenitve.

T vrtljivim stikalom 9 (sl. 2) lahko stevilo vrtljajev lista zage nastavite med 2660 in 5930min^-1 .

stopnja	število vrtljajev min	-1
1	2660
2	3314
3		3968
4		4622
5	5276
6	5930

Skupine materiala

• PVC, pleksi, PA

stopnja:1-6

• trd les, mehek les, slojni les

stopnja:3-6

• prevlečeni materiali v plošcah

stopnja:4-6

• plošće iz vlaknatega cements

stopnja:3-5

• Izklop: Za izklop spustite pritisno stikalo 8 (sl. 4). Z vgrajeno avtomatsko zavoro je czas izteka listaŽage omejen na pribl. 1 - 2 s. Blokada vklopa se avtomatsko ponovno aktivira in ročno kroznoŽago zavaruje pred nehotenim vklopom.

5.3 Nastavitev globine reza

Globino reza lahko nastavite med 0 in 57~mm ,po korakih 1mm

V ta namen postopajte na sledeč način:

• Kazalec 10 (sl. 4) obrite v zgornjo ali spodnjo pozicijo, odvisno od tega, ali zeilite delati z vodilom ali brez njega.
• Globino reza nastavite z globinskim omejevalniko 11 po lestvici. Omejevalnik ima zaskočne zareze po 1 mm.
• Za nastavitev vmesnih mer lahko s šestrobim izvijačem 4 (držalo sl. 2) obrte cilindriski vijak 12 (sl. 4). EnOCRat ustreza sprembi globine reza 1mm.

Globino reza vedno nastavite pribl. 2 do 5mm vec, kot je debelina materiala, ki se reze.

5.4 Nastavitev za poševne reze

Sklop za zaganje se lahko za poševne reze nastavi na vsak poljuben kot od 0^ do 45^ .

• Popustite krilati vijak 13 (sl. 4).
• V skladu z lestvico na vrtljivem segmentu nastavite kot.
  Nato pritegnite krilati vijak 13.

Dodatno se lahko strojzasuka na -1^ oz. 48^

• Zazasuk na -1° povlecite drsnik 14 (sl. 4) v smeri pusčice nazaj in ga trdno držite.
  Strojzasukajte na-1°

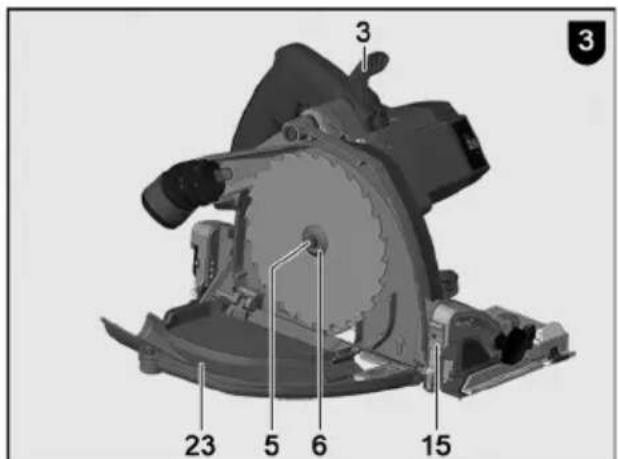

• Zazasuk stroja na 48^ pritisnite omejevalnik 15 (sl. 3) navzdol.
  Strojzasukajte na 48^
• 45^ in 0^ -omejevalnik se po prevozu avtomatsko resetirata.

5.5 Potopni rezi

Nevarnost

Nevarnost udarca nazaj pri potopnih rezih! Pred potopom prislonite stroj z zadnjim robom osnovne plošće na omejevalnik, ki je pritrijen na obdelovanec. Pri uporabi vodila (poseben pribor) morate omejevalnik, ki je del posebnega pribora, pritrditi na vodilo. Pri potopu stroj Čvrsto držite za ročaj in ga rahlo potikajte naprej!

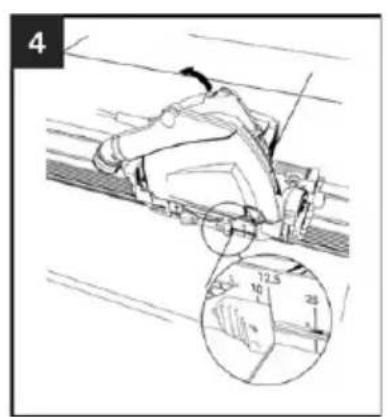

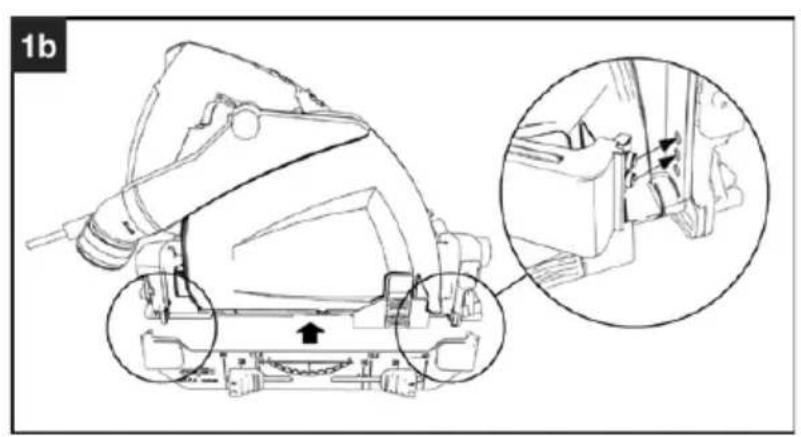

• Oznake 16 (sl. 1) na spodnjem zašcitnemPokrovu in na drsniku sluzijo kot orientacije za območje rezanja popolnama potopljenega listaŽage pri uporabi vodila (poseben pribor).

5.6 Zaganje po zarisu

Osnovna plošča poseduje naknadno voden kazalec zarisa 17 (sl. 1), tak zo raven rez kot tudi za poševnereze. Ta rob ustreza notranji strani listaŽage.

• Obdelovanec zavarujte pred premikom in podloge obdelovanca razporedite takto, da list zagage prosto tece pod obdelovancem.

• Stroj Čvsto držite za ročaje in ga s sprednjim delom osnovne plošće namestite na obdelovanec.

• Vklopite potopno Žago (gleje poglavje 5.2). Potopite do nastavljene globine reza in stroj enakomerno potiskajte v smer rezanja.

• Po končanem rezanju,Žago takoj izklopite,tako da spustite pretični vzvod 8 (sl. 4). Sklop zaŽaganjezasukajte nazaj v zgornji blokiran položaj.

5.7 Žaganje z vzporednim omejevalnikom

Vzporedni omejevalnik 18 (sl. 1) služi zaŽaganje vzporednoz ze obstojecim robom.Pri tem se lahko omejevalnik namesti na stroj tak desno kot tudi levo. Pri tem znaša območje rezanja na desni strani pribl. 140~mm in na levi strani pribl. 295~mm

• Rezalno širino lahko po prestavitvi krilatih vijakov 19 sl.(2) nastavite, takaoustrezno premaknete omejevalnik, nato pa krilatevijake ponovnoprtegnete.

Poleg tega se lahko vzporedni omejevalnik zenostavnim aberrom (vodilna ploskev za rob obdelovanca kaze navzgor) uporabi tudi kot dvojna opora za boljse vodenje potopne zage. Zdaj lahko strojvodite vzdol' letve, ki je pritrijena na obdelovanec.

5.8Predzarez z vodilom (poseben pribor)

Pri materialih v ploscah dosezete cisti rez, ce izvedete predzare. Uporabite primeren list zage (glejte poglavje 4.5).

Da preprečite iztrganje povrsine, postopajte na sledeč način:

• Pritrdite vodilo na obdelovanec.
  Zaskočko 20 (sl. 2)zasukajte v smeri urnega kazalca do omejevalnika. Globina predreza je takono nastavljena na pribl. 3 mm.
  Stroj namestite z vodilnim utorom navodilo.
• Nastavite globino reza - upostevajte debelino vodila (glejte poglavje 5.3).
• Zarežite plošco. Zaskočko 20 (sl. 2)zasukajte v nasprotni smeri urnega kazalca do omejevalnika.
• Potopite Žago na prednastavljeno globino reza in prežagaje celotno debelino plošće.

5.9 Delo z diamantnim listomŽage na plosčah iz vlaknatega cementsa (poseben pribor)

V ta namen postopajte na sledeč način:

• Uporabite primeren list zage (gleje poglavje 4.5).
  Zamenjalte list zage (gleje poglavje 4.6).

Diamantni list zage smo razvili za plošće iz vlaknatega cements. Diamantni zobje so bolj občutljivi kot zobje HM - listaŽage.Zato delajte z vodilom.

5.10 Delo z vodili

• Natančno vodenje nastavite z dvema nastavitvenima koleschkoma 21 (sl. 4).

S potopno zago lahko uporabite vodila, ki so dobavljiva kot poseben pribor.

Poleg tega lahko uporabite tudi nekatera izmed drugih na trgu dobavljivih vodil.

V ta namen popustite vijake in odstranite vlozek 24 (sl. 2).

5.11 Delo s pozicijskim kazalnikom MT-PA

Piktograme gleje na strani 4.

6 Vzdrževanje in servisiranje

Nevarnost

Pri vseh servisnih delih izvlecite akumulator.

MAFELL stroji so zasnovani za obratovanje z malo vzdrljevanja.

Vstavljeni kroglicni lezaji so namazani za celotno ziviljensko dobo. Po daljsem casu obratovanja priporocamo, da stroj oddate v pregled pooblascenem MAFELL servisu.

Za vsa mazalna mesta uporabite le nase specialno mazivo, naroc. st. 049040 (1 kg doza).

6.1 Skladiščenje

Če stroja ne boste uporabljali dlje Časa, ga skrbn očistite. Napršite gole kovinske dele s sredstvom proti rji.

6.2 Transport

Za priložene litij-ionske baterije veljao zahteve zakonodaje o nevarne blagu. Akumulatorje lahko uporabnik brez nadalnjih omejitev prevaza po cesti.

Pri posiljanju s strani tretjih oseb (npr. letalski prevoz ali špedicija) je treba upoševati posebne zahteve za pakiranje in označevanje. Pri pripravi paketa se je treba posvetovati s strokovjakom za nevarno blago.

Akumulatorje posljite le, ce je ohišje nepoškodovano. Odprte kontakte zalepite in akumulator zapakirajte takto, da se v embalaži ne premika.

Upostevajte tudi morebitne nadaljinje nacionalne predpise.

6.3 Odstranitev akumulatorjev/baterij v odpad

Elektricna orodja, akumulatorje, dodatno opre mo in embalazo je treba recikirati na okolju prijazen naacin.

Elektricega orodja in akumulatorjev/baterij ne odvrzite v gospodinjske opadke!

Le za države EU:

V skladu z evropsko direktivo 2002/96/ES je treba elektricna orodja, ki niso več uporabna, in v skladu z evropsko direktivo 2006/66/ES okvarjene ali izrabljene akumulatorje/baterije zbirati ločeno in reciklirati na okolju prijazen način.

Akumulatorje/baterije, ki niso več uporabne, zavrzite neposredno v:

Nemčija

Stiftung

GRS Batterien

Heidenkampsweg 44

20097 Hamburg

Nemčija

Akumulatorji/baterije:

Litij-ionske:

Upostevajte napotke v razdelku >>Transport«, stran 17.

Pridržujemo si pravico do sprememb.

7 Odprava motenj

Nevarnost

Ugotavljanje vzrokov in odprava obstojechim motenj vedno zahteva veliko pozornost in previdnost. Pred tem izvolecite akumulator!

V nadaljevanju so navedene najpogostejiše motnje in njihovi vzroki. V primeru drugih motenj se obrnite na svojega prodajalca ali pa direktno na servisno sluzbo MAFELL.

Motnja	Vzrok	Odprava
Žage ni možno vklopiti	Akumulator je prazen	Napolnite akumulator
	Akumulator ni zaskočen v končnem položaju	Akumulator pritsnite, da popolnama zaskovi
Akumulator skoraj prazen, LED lučka na akumulatorju utripa.	Elektronika varuje akumulator pred globoko izpraznitvijo.	Preverite, pritsnite tipko 22 (sl. 1 + 3).Če sveti le še ena LED lučka, napolnite akumulator.
Motnja Vzrok Odprava
Preobremenitev,Žaga se izklopi.	Zaradi daljše obretenitve se jeŽaga ali akumulator pregrel.Oglasi se opozorilni signal (pisk).Dokler seŽaga ali akumulator neohladita,boste ob vsakemponovnem poskusu vklopaonovno slišali pisk.	Pustite,da se Žaga in akumulatorohladita.Akumulator lahko v polnilnikuzržacnim hlajenjem hitreje ohladite.Zago lahko z drugim akumulator vpraznem tekuprav tako hitrejeohladite.
Žaga se v primuru nenadnegapovečanja obretenitve izklopi.	Znenadnim porastomobrenitve skokovito poraste tudi potreben elektrčni tok Žage.Oglasi se opozorilni signal (pisk).Ta porast,ki se lahko pojavipri nenadni blokadi ali udarcu nazaj,se meri in sproži izklop.	Žago izklopite takodaspustitepritsinostikalo.Nato jo lahko znova vklopite innormalno delate napre.Jskusajte preprečiti ponovnoblokiranje.
Stroj se med delovanjem izklopi	Elektrostaticna naelektritev.Aktivira se zašcitna funkcijaelektronike in stroj preide v varnostanje.Stroj se izklopi.	Uporabite antistaticno sesalnogibkocev
List Žage se pri potiskanju naprejzatika	Premočan potisk naprej Zmanjsajte potisnohitrost
	Top list Žage	Takoj spustite stikalo.Žago odstranite iz obdelovanca innamenjajte list Žage
	Napetost v obdelovancu	S pomočjo klna razširite zarezo
	Slabo vodenje Žage Uporabite vzporedni omejevalnik
	Neravna povrsina obdelovanca	Naravnajte povrsino
Ožgana mesta na rezalnih mestih	Zadelovni postopek neprimerenali top list Žage	Zamenjajte list Žage
Zamašen izmet ostržkov	Preveč VLCzen les	Očistite izmet ostržkovUporaba suhega lesa
	Dolgo rezanje brez odsesavanja	Žago priklopite na eksternosesalno napravo,npr. maliodpraševalnik
Nenaden pojav dima iz ohišamotorja	Preobremenitev stojneelektronike	Prekinite dovajanje energije,takoda odstranite akumulatorski paket.Nastajanje dima se prekine.Akumulatorja ne vystavlajte več!Preprečite vdihavanje dima!

8 Poseben pribor

• list zage-HM 160 x 1,8 x 20, 16 zob (vzdolznirez) naroč. Št. 092539
• list zage-HM 160 x 1,8 x 20, 24 zob (vzdolžni in prečni rezi) naroč. Št. 092533
• list zage-HM 160 x 1,8 x 20, 32 zob (vzdolžni in prečni rezi) naroč. st. 092552
• list zage-HM 160 x 1,8 x 20, 56 zob (precnirez) naroč. st. 092553
• list Žage-HM ø 162 x 1,8 x 20, 48 zob (prečni rez) naroč. Št. 092584
• list Žage-HM ø 160 x 1,8 x 20, 48 zob FZ/TR za Žaganje Trespa (vezanih plošć) naroc. st. 092569
• list zage-DIA 160 x 3,0 x 20, 4 zoje naroc. st. 092474
• vodilo F 80, dolžina 800 mm naroč. Št. 204380
• vodilo F 110, dolžina 1100 mm naroc. st. 204381
• vodilo F 160, dolžina 1600 mm naroč. Št. 204365
• vodilo F 210, dolžina 2100 mm naroč. Št. 204382
• vodilo F 310, dolžina 3100 mm naroc. st. 204383
• kotni omejevalnik F-WA naroc. st. 205357
• Akku-PowerTank 18 M 144 LiHD naroč. Št. 094498
• Akku-PowerTank 18 M 99 LiHD naroč. Št. 094503

• Pribor za vodilo:

• primež F-SZ180MM (2 kosa) naroč. Št. 207770

• povezovalni kos F-VS naroč. Št. 204363
  torba z vodili TZ-FST1600 naroč. st. 095257

• komplet torbe z vodili F80/160 s kotnim omejevalnikom vsebuje: F80 + F160 naroč. st. 209592 + povezovalni kos + kotni omejevalnik + 2 primeža + torpedo z vodili

• komplet torbe z vodili F160/160 vsebuje: 2 x F160 + povezovalni kos + 2 naroc. st. 209591 primeza + torpedo z vodili
• blokirnik udarca nazaj F-RS naroč. st. 202867
• pozicijski kazalnik MT-PA naroč. Št. 205398
• Sesalno-vpenjalni systemd Aerofix F-AF 1 vsebuje: 1,3 m tirnico, adapter za naroc. st. 204770 zgoraj in spodaj, fleksibilna cev
• Fleksibilna cev FXS-L, dolžina 3,2 m naroc. st. 205276
• KončniPokrovi zap.F-EK naroc. st. 205400
• Oprijemni profil zap. F-HP 6.8M naroc. st. 204376
• Zaščita pred pretrgom zaradi ostruzkov zap. F-SS 3,4M naroč. Št. 204375
• Vzporedni omejevalnik s krilatimi vijaki naroc. st. 203214
• Akku-PowerStation APS M naroc. st. 094492
• Akku-PowerStation APS M+ naroc. st. 094509
• Akku-PowerStation APS M GB naroč. st. 094493

9 Risba razstavljenega stanja inseznam nadomestnih delov

Ustrezne informacije glede nadomestnih delov najdete na naši splletni strani: www.mafell.com

Obsah

1 Vysvetlenie znakov. 189
2 Udaje o vyrobku 189
2.1 Udaje o vyrobcovi 189
2.2 Udaje o akumulatore 189
2.3 Označenie stroja 189
2.4 Technické udaje 190
2.5 Emisie. 190
2.6 Obsah dodávky 190
2.7 Bezpečnostné zariadenia 191
2.8 Použivanie podl'apredipisov 191
2.9 Ostatné riziká 191
3 BezpečnostnéPokyny 192
4 Zmena vybavy / nastavenie 194
4.1 Nabitie baterie 194
4.2 Vlozenie baterie 194
4.3 Odstranenie baterie 194
4.4 Odsávanie triesok 194
4.5 Vol'ba pilového listu 195
4.6 Vymena pilového listu 195
5 Prevadzka 195
5.1 Spustenie do prevadzky 195
5.2 Zapnutie a vypnutie 195
5.3 Nastavenie hlbky rezu 196
5.4 Nastavenie pre šikmé rezy 196
5.5 Ponorné rezy 196
5.6 Pilenie podla nárysu 196
5.7 Pilenie s parallelnou zarazkou 197
5.8 Predrezávanie pomocou vodiacej listy (specialne príslušenstvo) 197
5.9 Cinnosti s diamantovym pilovym kotučom vo vlaknocementovych paneloch (speçiale príslušenstvo) 197
5.10 Cinnosti s vodiacimi kolajami 197
5.11 Cinnosti indikatorom polohy MT-PA 197
6 Udrzba a opravy 197
6.1 Uskladnenie 198
6.2 Preprava 198
6.3 Likvidacia akumulatorov/batérii 198
7 Odstrańovanie poruch 198
8 Zvlastne prisluensstvo 200
9 Explozivny vykres a zoznam nahradnych dielov 200

1 Vysvetlenie znakov

Tento symbol sa nachadza na vsetkych miestach, kde najdete informacia o vasej bezpečnosti.

Pri nedodržiavani mozu byt'nasledkom velmi tăké zranenia.

Tento symbol oznacuje moznu skodlivu situaciu.
