Typ produktu	Ruční kotoučová pila / Systém pro nastavení délky
Značka	Mafell
Model	KSS 60 cc
Rozměry (d x š x v)	257 x 750 x 268 mm
Hmotnost (bez kabelu a paralelního vodítka)	5,9 kg
Provozní napětí	230 V AC / 240 V AC / 110 V AC / 120 V AC
Síťová frekvence	50 / 60 Hz
Trvalý příkon	1800 W (230/240 V) / 1500 W (110/120 V)
Trvalý odběr proudu	8,0 A (230/240 V) / 14,0 A (110/120 V)
Otáčky naprázdno	2700 - 5200 min^-1, plynule nastavitelné
Maximální hloubka řezu (0°/30°/45°)	67 / 62 / 53 mm
Naklopení řezací jednotky	0° – 45°
Průměr kotouče	max. 185 mm, min. 172 mm
Upínací otvor	20 mm
Průměr odsávacího hrdla	35 mm
Typ vypínače	Vypínač bez blokování (trvalý chod)
Elektrická brzda	Ano, automatická, zastavení za 1-2 s
Integrované osvětlení	Ano, modul osvětlení s automatickým vypnutím
Speciální funkce	Ponorné řezání, paralelní vodítko, vodicí váleček, štípací nůž
Standardní výbava	Karbidový kotouč ∅185 mm 32 zubů, štípací nůž, servisní nářadí, paralelní vodítko, kufr (podle art.)
Údržba	Kuličková ložiska s doživotním mazáním, pravidelné čištění nastavovacích zařízení
Hladina hluku (L_PA)	92 dB(A) (nejistota 3 dB)
Vibrace ruka-paže	< 2,5 m/s²
Třída ochrany	II

Často kladené otázky - KSS 60 cc Mafell

Jak vyměnit pilový kotouč na Mafell KSS 60 cc?

Odpojte síťovou zástrčku. Stiskněte tlačítko (2) a vytáhněte páku blokování (3) nahoru, aby se zablokoval hřídel. Povolte šroub příruby (5) proti směru hodinových ručiček pomocí šestihranného klíče (4). Vyjměte šroub a přední upínací přírubu (6). Otevřete pohyblivý kryt a vyjměte kotouč. Očistěte příruby. Nasaďte nový kotouč podle směru otáčení, nasaďte přírubu a utáhněte šroub ve směru hodinových ručiček.

Jak nastavit hloubku řezu?

Povolte upínací páku (12). Pomocí ponorné páky (13) nastavte hloubku. Hodnota se zobrazí na stupnici (14). Zkosená hrana páky slouží jako ukazatel. Znovu utáhněte upínací páku. Hloubka by měla přesahovat tloušťku materiálu o 2 až 5 mm.

Jak provést ponorný řez?

Povolte upínací páku (12) a umístěte stroj do horní polohy. Zcela otevřete pohyblivý kryt pomocí zaváděcí páky (16). Položte stroj na obrobek, vyrovnejte jej. Zapněte a stiskněte ponornou páku (13) směrem dolů. Kotouč se ponoří svisle. Štípací nůž se odkloní a poté se při posunu vrátí na své místo.

Jak nastavit úhel řezu pro šikmé řezy?

Uveďte stroj do výchozí polohy a podložte jej. Povolte páku (15). Nastavte požadovaný úhel (0-45°) na stupnici naklápěcího segmentu. Znovu pevně utáhněte páku (15).

Jaký typ odsávání je doporučen?

Připojte stroj k vhodnému externímu vysavači pomocí odsávacího hrdla 35 mm. Rychlost vzduchu musí být alespoň 20 m/s. Při pracích s velkým únikem prachu je odsávání povinné.

Jak používat paralelní vodítko?

Paralelní vodítko lze namontovat vlevo nebo vpravo. Pro nastavení šířky řezu povolte křídlové šrouby (20), posuňte doraz a znovu utáhněte. Rozsah vpravo: 33-130 mm, vlevo: 163-300 mm. Vodítko lze také otočit a použít jako dvojitou oporu.

Co dělat, když se kolečko nastavení otáček zbarví do červena?

Červené kolečko indikuje závadu. Vypněte stroj. Pokud se nespustí, může to být způsobeno přehřátím (nechte vychladnout), přepětím nebo podpětím (zkontrolujte napájení). Pokud se zastaví během řezu, snižte posuv. V případě potřeby kontaktujte servis.

Jak udržovat pilu KSS 60 cc?

Pravidelně čistěte stroj, zejména nastavovací a vodicí zařízení. Kuličková ložiska jsou mazána na celý život. Po delším používání nechte provést revizi v servisu Mafell. Pro mazací místa používejte speciální tuk ref. 049040. Stroj skladujte čistý a holé kovové části nastříkejte antikorozním prostředkem.

Jaké jsou doporučené příslušenství pro KSS 60 cc?

Karbidové kotouče ∅185 mm (16, 24, 32 nebo 56 zubů), vodicí lišty F80 až F310 (ref. 204380-204383), systém Aerofix F-AF 1, vodicí zařízení ML/M, úhlový doraz F-WA, zařízení proti zpětnému rázu F-RS, vodicí váleček UA, hadice FXS-L, kryt proti třískám F-SS a pytel na hobliny.

Jak předejít zraněním při používání?

Vždy používejte chrániče sluchu, protiprachovou masku a ochranné brýle. Pilu držte oběma rukama, nikdy nedávejte ruce pod obrobek. Používejte štípací nůž (kromě ponorných řezů). Před každým použitím zkontrolujte spodní ochranný kryt. Nepřetěžujte posuv. Přizpůsobte rychlost materiálu.

NÁVOD K OBSLUZE KSS 60 cc Mafell

Jako kapovac Ruční okružní pila / Kapovací pilový systém

Ručná kotúčová píla/Kapovací pílový systém

Překlad původního provozního návodu 157

Přečtěte si všechna bezpečnostní upozornění a pokyny. Zanedbání bezpečnostních upozornění a pokynů může způsobit zásah elektrickým proudem, požár a/nebo vážná zranění. Všechna bezpečnostní upozornění a pokyny si ponechejte pro pozdější použití.

OPOZORILO

Tímto prohlašujerne, že stroj K 65 cc splňuje pokyny uvedených směmic EU. Při plánování a sestavení byly využity uvedené normy. Za sestavení technických podkladů zodpovídá: Mafell AG

SLO - ES izjava o skladnosti

S tem izjavljamo, da stroj K 65 cc ustreza navedenim direktivam EU. Pri konstrukciji in izdelavi so uporabljeni našleti standardi. Za sestavo tehnične dokumentacije je pooblaščeno podjetje: Mafeli AG

Timto prohlašujeme, že stroj KSS 60 cc splňuje pokyny uvedených směmíc EU. Pří plánování a sestavení byly využitý uvedené normy. Za sestavení technických podkiadů zodpovidá: Mafell AG

SLO - ES izjava o skladnosti

S tem izjavijamo, da stroj KSS 60 cc ustreza navedenim direktivem EU. Pri konstrukciji in izdelavi so uporabljeni naštei standardi. Za sestavo tehnične dokumentacije je pooblaščeno podjetje: Mafell AG

1 Vysvětlení značek 158
2 Údaje o výrobku 158
2.1 Údaje k výrobci....158
2.2 Charakteristika stroje....158
2.3 Technické údaje 159
2.4 Emise 160
2.5 Rozsah dodávky 160
2.6 Bezpečnostní zařízení 161
2.7 Užívání výrobku v souladu s jeho určením....161
2.8 Zbytková rizika 161
3 Bezpečnostní pokyny 161
4 Výbava / nastavení....164
4.1 Připojení k síti....164
4.2 Odsávání pilin....164
4.3 Výběr pilových listů 164
4.4 Výměna pilových listů 164
4.5 Rozrážecí klín....164
4.6 Položení připojovacího vedení 165
5 Provoz 165
5.1 Uvedení do provozu 165
5.2 Zapnutí a vypnutí....165
5.3 Světlo 165
5.4 Nastavení hloubky řezu....166
5.5 Nastavení pro šikmé řezy....166
5.6 Rezy do hloubky....166
5.7 Rezání podle rysky 166
5.8 Řezání se souběžným dorazem....166
5.9 Práce se spodním dorazem 167
6 Servis a opravy....167
6.1 Uskladnění 167
7 Optická indikace signálů provozního stavu 167
8 Odstranění závad 167
9 Zvláštní příslušenství....169
10 Výkres rozložených částí a seznam náhradních dílů 169

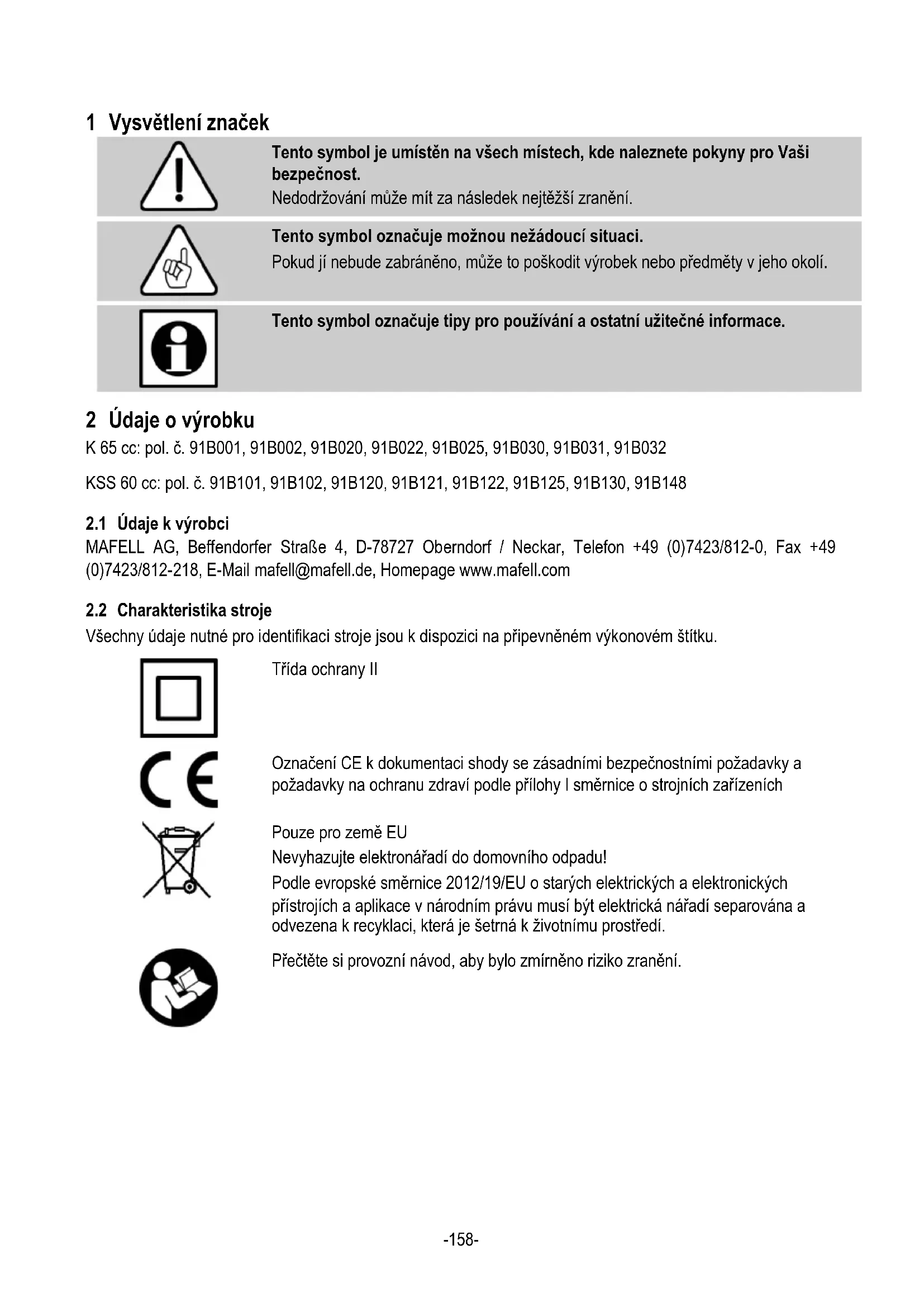

1 Vysvětlení značek

Tento symbol je umístěn na všech místech, kde naleznete pokyny pro Vaši bezpečnost.

Nedodržování může mít za následek nejtěžší zranění.

Tento symbol označuje možnou nežádoucí situaci.

Pokud jí nebude zabráněno, může to poškodit výrobek nebo předměty v jeho okolí.

Tento symbol označuje tipy pro používání a ostatní užitečné informace.

2 Údaje o výrobku

K 65 cc: pol. č. 91B001, 91B002, 91B020, 91B022, 91B025, 91B030, 91B031, 91B032

KSS 60 cc: pol. č. 91B101, 91B102, 91B120, 91B121, 91B122, 91B125, 91B130, 91B148

2.1 Údaje k výrobci

MAFELL AG, Beffendorfer Straße 4, D-78727 Oberndorf / Neckar, Telefon [phone], Fax [phone], E-Mail [e-mail], Homepage www.mafell.com

2.2 Charakteristika stroje

Všechny údaje nutné pro identifikaci stroje jsou k dispozici na připevněném výkonovém štítku.

Třída ochrany II

Označení CE k dokumentaci shody se zásadními bezpečnostními požadavky a požadavky na ochranu zdraví podle přílohy I směrnice o strojních zařízeních

Pouze pro země EU

Nevyhazujte elektronářadí do domovního odpadu!

Podle evropské směrnice 2012/19/EU o starých elektrických a elektronických přístrojích a aplikace v národním právu musí být elektrická nářadí separována a odvezena k recyklaci, která je šetrná k životnímu prostředí.

Přečtěte si provozní návod, aby bylo zmírněno riziko zranění.

2.3 Technické údaje

K 65 cc

Provozní napětí	230 V AC	240 V AC	110 V AC	120 V AC
Frekvence sítě	50 Hz	60 Hz	50 Hz	60 Hz
Příkon v trvalém provozu	1800 W		1500 W
Spotřeba energie v trvalém provozu	8,0 A	8,0 A	14,0 A	14,0 A
Otáčky při volnoběhu	2700 - 5200 ot/min
Hloubka řezu 0° /30° /45°	67 / 62 / 53 mm
Výklopný agregát pily	0° – 45°
Průměr pilového listu max./min.	185 / 172 mm
Tloušťka základního pilového listu	1,4 mm
Šířka řezu nástroje	2,4 mm
Upínací otvor pro pilové listu	20 mm
Průměr odsávacího hrdla	35 mm
Hmotnost bez síťového kabelu, bez paralelního dorazu	4,5 kg
Rozměry (š x d x v)	246 x 339 x 267 mm

KSS 60 cc

Provozní napětí	230 V AC	240 V AC	110 V AC	120 V AC
Frekvence sítě	50 Hz	60 Hz	50 Hz	60 Hz
Příkon v trvalém provozu	1800 W		1500 W
Spotřeba energie v trvalém provozu	8,0 A	8,0 A	14,0 A	14,0 A
Otáčky při volnoběhu	2700 - 5200 ot/min
Hloubka řezu 0° /30° /45°	67 / 62 / 53 mm
Výklopný agregát pily	0° – 45°
Průměr pilového listu max./min.	185 / 172 mm
Největší tloušt'ka základního těla pilového kotouče	1,4 mm
Šířka řezu nástroje	2,4 mm
Upínací otvor pro pilové listu	20 mm
Průměr odsávacího hrdla	35 mm
Hmotnost bez síťového kabelu, bez paralelního dorazu	5,9 kg
Rozměry (š x d x v)	257x750x268 mm

2.4 Emise

Uvedené emise hluku byly naměřeny dle EN 62841-1 a EN 62841-2-5 a je možné je použít pro srovnání elektrického nástroje s jiným nástrojem resp. pro předběžný odhad zátěže.

Nebezpečí

Emise hluku se mohou během skutečného používání elektrického nástroje lišit od uvedených hodnot, v závislosti na druhu a způsobu, jakým je elektrický nástroj používán, a především podle druhu obrobku, který je obráběn.

Z tohoto důvodu vždy používejte ochranu sluchu i v případě, že je spuštěný elektrický nástroj bez zátěže!

2.4.1 Údaje o hlukových emisích

Hodnoty hlukových emisí zjištěné podle EN 62841-1 a EN 62841-2-5 činí:

Hladina hluku

$$ \mathrm{L} _ {\mathrm{PA}} = 9 2 \mathrm{dB(A)} $$

Nejistota K

$$ _ {P A} = 3 \mathrm{dB(A)} $$

Hladina akustického výkonu L

$$ _ {\mathrm{WA}} = 1 0 0 \mathrm{dB(A)} $$

Nejistota

$$ K _ {W A} = 3 \mathrm{dB(A)} $$

Měření hluku bylo provedeno za použití sériově dodávaného pilového kotouče.

2.4.2 Údaje o vibraci

Typické kmitání ruky a paže zjištěné podle EN 62841 je nižší než 2,5 m/s ^2 .

2.5 Rozsah dodávky

Ruční kotoučová pila K 65 cc je kompletní s:

1 pilový list ∅ 185 mm z tvrdokovu, 24 zubů
1 rozrážecí klín (tloušt'ka 1,5 mm)
1 obslužné nářadí v držáku na stroji
1 provozní návod
1 sešit „Bezpečnostní pokyny“
1 přepravní skříňka pouze u výr. č. 91B002, 91B030, 91B031, 91B032
1 paralelní doraz

Kapovací pilový systém KSS 60 cc je kompletní s:

1 pilový list ∅ 185 mm z tvrdokovu, 32 zubů
1 rozrážecí klín (tloušt'ka 1,5 mm)
1 obslužné nářadí v držáku na stroji
1 provozní návod
1 sešit „Bezpečnostní pokyny“
1 přepravní skříňka pouze u výr. č. 91B102, 91B130, 91B148
1 paralelní doraz

2.6 Bezpečnostní zařízení

Nebezpečí

Tato zařízení jsou doporučována pouze pro bezpečný provoz stroje a nesmí být odnímána případně uvedena mimo funkci.

Zkontrolujte bezpečnostní zařízení před zahájením provozu po stránce fungování a případného poškození. Stroj neuvádějte do provozu v případě chybějícího nebo nefunkčního bezpečnostního zařízení.

Stroj je vybaven následujícími bezpečnostními zařízeními:

• Horní pevný ochranný kryt
• Spodní pohyblivý ochranný kryt
• Velká základní deska
• Madla
• Klinový rozrážeč
• Spínací zařízení a elektrická brzda
• Hrdlo odsávání

2.7 Užívání výrobku v souladu s jeho určením

K 65 cc / KSS 60 cc je vhodná výlučně k podélnému a příčnému řezání masivního dřeva.

Deskové hmoty jako třískové desky, stolové desky a středně tvrdé vláknité desky je taktéž možné opracovávat. Používejte pouze povolené pilové kotouče dle EN 847-1.

Je možné zpracovávat také izolační materiály z dřevěných vláken.

Použití v nepřetržitém průmyslovém provozu není dovoleno.

Jiné použití, než je popsáno, není připustné. Výrobce neručí za škodu, která vyplyne z takového jiného použití, při takovém používání ztrácíte veškerá nároky na záruku a ručení.

Aby bylo zajištěno použití stroje v souladu s určením, dodržujte provozní podmínky, podmínky údržby a servisní podmínky, které jsou předepsány firmou Mafell.

2.8 Zbytková rizika

Nebezpečí

Při používání v souladu s určením a přes dodržování bezpečnostních ustanovení zůstávají z důvodu účelu použití určitá zbytková rizika, která mohou mít zdravotní následky.

• Dotyk pilového kotouče v oblasti najížděcího otvoru pod základní deskou.
• Manipulaci s částí kotouče pily pod vyčnívajícím obrobkem při řezu.
• Manipulace s otáčejícími se díly ze strany: Pilový kotouč, upínací příruba a přírubový šroub.
• Zpětný ráz stroje při sevření obrobku.
• Zlomení nebo vymrštění pilového kotouče nebo jeho částí.
• Nedotýkejte se částí, které jsou pod napětím, při otevřeném krytu a nevytažené síťové zástrčce.
• Ovlivnění sluchu při déle trvajících pracích bez chrániče sluchu.
• Emise dřevěných prachů ohrožujících zdraví při déle trvajícím provozu bez odsávání.

3 Bezpečnostní pokyny

Nebezpečí

Dbejte stále následujících bezpečnostních pokynů a platných bezpečnostních ustanovení v dané zemi, kde je stroj používán! Přečtěte si také bezpečnostní pokyny uvedené v přiloženém sešitu 070500 „Bezpečnostní pokyny“ (dle normy EN 62841-1).

Všeobecné pokyny:

• Děti a mladiství nesmí stroj obsluhovat. Z toho jsou vyjmuti mladiství, pracující za dohledu odborníků, za účelem jejich vzdělávání.

• Nikdy nepracujte bez ochranných prostředků, které jsou předepsány pro každý pracovní proces a neměňte na stroji nic, co by mohlo ovlivnit jeho bezpečnost.

• Při používání stroje ve volném prostoru je doporučováno použití ochranného spínače proti parazitním proudům.

• Poškozený kabel nebo zástrčka musí být ihned vyměněna. Výměnu smí provádět pouze Mafell nebo zákaznická dílna pověřená firmou MAFELL, aby se zabránilo ohrožení bezpečnosti.
• Zabraňte ostrým lomům na kabelu. Speciálně při transportu a skladování neovíjejte kabel okolo stroje.

Nesmí být používáno:

• Praskající pilové kotouče a kotouče, jejichž tvar se změnil.
• Pilové kotouče z vysoce legované rychlořezné oceli (pilové kotouče HSS).
• Tupé pilové kotouče z důvodu příliš velikého zatížení motoru.
• Pilové kotouče, jejichž základní tělo vykazuje větší tloušťku nebo jejichž šířka řezu (rozvod) je menší než tloušťka klínového rozrážeče.
• Pilové kotouče, které nejsou vhodné pro počet otáček pilového kotouče ve volnoběhu.

Pokyny pro použití osobních ochranných pomůcek:

• Při práci vždy používejte ochranu sluchu.
• Při práci vždy používejte respirátor.
• Při práci proto noste ochranné brýle.

Pokyny k provozu:

Postupy řezání

Nebezpečí

• Nebezpečí: Nepřibližujte ruce do oblasti řezání a pilového listu. Druhou rukou držte přídavné madlo na motorovém pouzdru. Pokud držíte pilu oběma rukama, nemůže dojít k jejich poranění pilovým listem.
• Nesahejte pod obrobek. Ochranný kryt Vás pod obrobkem nechrání před pilovým listem.
• Přizpůsobte hloubku řezu tloušt'ce obrobku. Pod obrobkem by mělo být vidět méně než jeden celý zub pily.

- Nikdy nedržte zpracovávaný obrobek rukou nebo přes nohu. Zabezpečte obrobek stabilním úchytem. Je důležité obrobek dobře upevnit, aby se snížilo riziko styku s částmi těla, zaseknutí pilového listu nebo ztráty kontroly.

- Při práci, kde může nástroj zasáhnout skryté elektrické vedení nebo vlastní síťový kabel, držte elektrický nástroj za izolovaný držák. Kontakt s vedením vedoucím proud způsobí to, že také kovové části elektrického nářadí budou pod napětím a toto vede k úderu elektrickým proudem.

- Při dlouhém podélném řezu používejte vždy doraz nebo přímé vedení po hraně. Zlepšujete to přesnost řezu a snižuje možnost zaseknutí pilového listu.

- Vždy používejte pilové kotouče správné velikosti a se správným úchytným otvorem (např. kosočtvercový nebo kulatý). Pilové kotouče, které nepasují k montážním dílům pily, nemají pravidelnou rotaci a způsobují ztrátu kontroly.

- Nikdy nepoužívejte poškozené nebo nesprávné podložky nebo šrouby pilového kotouče. Podložky pilového listu a šrouby byly speciálně vyvinuty pro Vaši pilu, pro optimální výkon a provozní bezpečnost.

Zpětný ráz - Příčiny a příslušné bezpečnostní pokyny

• Zpětný ráz je náhlá reakce pilového listu, který se zahákl, zasekl nebo který není správně vyrovnán, a vede k náhlému nekontrolovanému zvednutí pily a pohybu z obrobku směrem k obsluhující osobě.
• Pokud se pilový list, který je ve svírajícím se řezném otvoru, zasekne nebo zahákne, dojde k zablokování, a síla motoru vymrští pilu směrem k obsluhující osobě.
• Pokud se pilový list v řezném otvoru přetočí nebo je nesprávně vyrovnán, může dojít k zaseknutí zubů zadní hrany pilového listu, čímž je pilový list vysunut z řezného otvoru a pila poskočí zpět směrem k obsluhující osobě.

Zpětný ráz je důsledkem chybného nebo nesprávného použití pily. Může mu být zabráněno prostřednictvím vhodných bezpečnostních opatření, která jsou následně popsána.

• Držte pilu pevně oběma rukama a paže uveďte do polohy, ve které udržíte zpětné nárazy. Vždy zaujměte polohu bočně od pilového kotouče, nikdy neuvádějte pilový kotouč do stejné roviny s vaším tělem. Při zpětném rázu může kotoučová pila poskočit směrem zpátky, avšak je obsluhující osoba schopná sílu zpětného rázu v případě patřičných bezpečnostních opatření ovládat.
• Pokud je pilový list zablokován nebo přerušíte práci, vypněte pilu a ponechte ji klidně v obrobku, dokud není pilový list v klidu. Nikdy se nepokoušejte odstranit pilu z obrobku nebo ji vytáhnout směrem zpět, dokud se pilový list pohybuje, jinak může dojít ke zpětnému nárazu. Zjistěte a odstraňte příčiny zaseknutí pilového listu.
• Pokud chcete opět spustit pilu, která je umístěna v obrobku, umístěte pilový list do středu řezného otvoru a zkontrolujte, zda nedošlo k zaseknutí zubů pily v obrobku. Pokud se pilový list zasekne, může dojít k pohybu mimo obrobek nebo k zpětnému rázu při opětovném spuštění pily.
• Velké desky podepřete, kvůli snížení rizika zpětného nárazu při zaseknutí pilového listu. Velké desky se mohou pod vlastní hmotností prohýbat. Desky je nutné na obou stranách podložit, a to jak v blízkosti řezného otvoru, tak i na hraně.
• Nepoužívejte tupé ani poškozené pilové listy. Pilové listy s tupými nebo nesprávně vyrovnanými zuby způsobí u příliš tenkého řezného otvoru zvýšené tření, zaseknutí pilového listu a zpětný ráz.
• Před řezáním dotáhněte nastavení hloubky a úhlu řezu. Pokud se během řezání změní nastavení, může dojít k zaseknutí pilového listu a zpětnému rázu.
• Bud'te zvláště opatrní při řezání do stěn nebo jiných nepřehledných částí. Zasouvající se pilový list může být při řezání zablokovaný skrytými objekty a způsobit zpětný ráz.

Funkce spodního ochranného krytu

- Před každým použitím zkontrolujte, zda se bezpečně zavírá dolní ochranný kryt. Nepoužívejte pilu, pokud není možné dolním ochranným krytem volně pohybovat a pokud jej nelze okamžitě zavřít. Nikdy neupínejte nebo nesvazujte dolní ochranný kryt v otevřené poloze. Pokud dojde k neúmyslnému upadnutí pily,

může se spodní ochranný kryt ohnout. Otevřete ochranný kryt pomocí páky připravného vtažení a zajistěte, aby se mohl volně pohybovat a při všech řezných úhlech a hloubkách nepříšel do styku s pilovým listem ani s jinými díly.

• Přezkoušejte fungování pružiny dolního ochranného krytu. Nechte pilu před použitím prověřit v servisu, pokud dolní ochranný kryt a pero nepracují bezvadně. Poškozené díly, lepivé usazeniny nebo shluky pilin způsobují zpomalení spodního ochranného krytu.
• Dolní ochranný kryt otvírejte rukou pouze při zvláštním řezání, jako „ponorné a úhlové řezání“. Otevřete dolní ochranný kryt pomocí páky přípravného vtažení a pak ji povolte, jakmile dojde k vniknutí pilového kotouče do obrobku. Při všech ostatních řezáních by měl dolní ochranný kryt pracovat automaticky.
• Nepokládejte pilu na pracovní lavici ani na podlahu, aniž by dolní ochranný kryt zakrýval pilový kotouč. Nezakrytý, dobíhající pilový list pohybuje pilou proti směru řezání a řeže vše, co mu přijde do cesty. Dbejte přitom dobu doběhu pilového listu.

Funkce klínového rozrážeče

• Použijte pilový kotouč vhodný pro klínový rozrážeč Aby byl klínový rozrážeč funkční, musí být kmenový list pilového listu tenčí než klínový rozrážeč a šířka zubu větší než tloušťka klínového rozrážeče.
• Dolad'te klínový rozrážeč podle popisu v tomto provozním návodu. Nesprávné odstupy, polohy a vyrovnání mohou být příčinou, že klínový rozrážeč nezabrání účinně zpětnému rázu.
• Vždy používejte klínový rozrážeč, kromě u „ponorných řezů“. Po dokončení ponorného řezu znovu přimontujte klínový rozrážeč. Při ponorném řezu je klínový rozrážeč rušivý a může způsobit zpětný ráz. Tento odstavec je platný pouze pro ruční kotoučové pily bez vyklápěcího klínu MAFELL.
• Aby by mohl klínový rozrážeč funkční, musí se nacházet v řezné mezeře. Při krátkém řezání je klínový rozrážeč jako chránič proti zpětnému rázu neúčinný.

- Neprovozujte pilu s klínovým rozrážečem, pokud je ohnutý. Již malá porucha může zpomalit zavírání ochranného krytu.

Pokyny pro servis a opravy:

• Pravidelné čištění stroje, především nastavovacích zařízení a vodítek, představuje výrazný bezpečnostní faktor.
• Mohou být používány pouze originální náhradní díly a příslušenství MAFELL. Jinak nevzniká nárok na záruku a žádné ručení výrobce.
• Nebezpečí zranění při výměně pilového kotouče! Při výměně pilového kotouče hrozí nebezpečí poranění v případě kontaktu s ostrými zuby pilového kotouče. Noste ochranné rukavice. Při výměně pilového kotouče postupujte opatrně.

4 Výbava / nastavení

4.1 Připojení k síti

Dbejte před uvedením do provozu na to, že síťové napětí odpovídá provoznímu napětí, které je uvedeno na výkonovém štítku stroje.

4.2 Odsávání pilin

Nebezpečí

Zdraví škodlivé prachy musí být odsávány M-vysavačem.

Při všech pracích, při kterých vzniká podstatné množství prachu, napojte stroj na vhodné externí odsávání prachu. Rychlost vzduchu musí činit minimálně 20 m/s.

Vnitřní průměr hrdla odsávání 1 (obr. 3) činí 35 mm.

4.3 Výběr pilových listů

Abyste dosáhli dobré kvality řezu, používejte ostrý nástroj a podle materiálu a procesu si zvolte nástroj z následujícího seznamu:

Řezání měkkého a tvrdého dřeva zvlášť podél vlákna:

- pilový kotouč - tvrdokov ∅ 185 x 2,4 x 20 mm, 16 zubů

Řezání měkkého a tvrdého dřeva příčně a podélně vůči směru vlákna:

- pilový kotouč - tvrdokov ø 185 x 2,4 x 20 mm, 24 zubů

Řezání měkkého a tvrdého dřeva zvlášť kolmo k vláknu:

- pilový kotouč - tvrdokov ø 185 x 2,4 x 20 mm, 32 zubů

Řezání měkkého a tvrdého dřeva zvlášť kolmo k vláknu „Jemné řezání“:

- pilový kotouč - tvrdokov ø 185 x 2,4 x 20 mm, 56 zubů

Řezání izolačních materiálů z dřevěných vláken:

- pilový kotouč - tvrdokov ø 185 x 2,4 x 20 mm, 56 zubů

Řezání plastů (polystyren):

- pilový kotouč - tvrdokov ø 185 x 2,4 x 20 mm, 24 zubů

4.4 Výměna pilových listů

Nebezpečí

Při všech servisních pracích vytáhněte zástrčku.

Nebezpečí zranění také pokud je pilový kotouč v klidu. Noste ochranné rukavice!

• Stiskněte tlačítko 2 (obr. 2) a vytáhněte blokovací páku 3 (obr. 2) nahoru. Nyní je hřídel pily zajištěn aretací a zablokována spínací páka.
• Pomocí šestihranného šroubováku 4 (držák zobr. 3) uvolněte šroubovou přírubu 5 (obr. 3) proti směru hodinových ručiček. Nyní sejměte šroub a příslušnou přední upínací přírubu 6 (obr. 3).
• Nyní po otevření pohyblivého ochranného krytu můžete pilový kotouč odstranit.
• Na upínacích přírubách nesmí být nalepeny částice.
• Při nasazování pilového kotouče dbejte na směr otáčení.
• Následně nasadte upínací přírubu, nasadte přírubový šroub a utáhněte jej otáčením ve směru hodinových ručiček.

4.5 Rozrážecí klín

Nebezpečí

Při všech servisních pracích vytáhněte zástrčku.

Klinový rozrážeč 7 (obr. 3) zabraňuje zaseknutí pilového kotouče při podélném řezání. Správná

vzdálenost od pilového kotouče je zobrazena na (obr. 4).

• Ke změně nastavení povolte šroub 8 (obr. 3) pomocí přiloženého šestihranného klíče 4 (obr. 3)
• Změňte nastavení klínového rozrážeče posunutím v podélné mezeře a následně šroub opět utáhněte.

4.6 Položení připojovacího vedení

Nebezpečí

Při práci dbejte na položení připojovacího vedení. Nesprávné položení připojovacího vedení může omezit bezpečnostní funkce a pracovní funkce a může se dostat do kontaktu s nástrojem.

Položení je názorně zobrazeno na obr. 6.

Ved'te připojovací vedení směrem ke kabelové vývodce pryč od stroje. Udržujte připojovací vedení vždy pokud možno mimo dosah pracovního nářadí. Jako pomůcku můžete použít suchý zip na hrdle odsávání.

5 Provoz

5.1 Uvedení do provozu

S tímto provozním návodem musí být seznámeny všechny osoby pověřené obsluhou stroje, přičemž je nutno pozornit zejména na kapitolu „Bezpečnostní pokyny“.

5.2 Zapnutí a vypnutí

- Zapnutí: Odjistěte aretaci zapínání 9 (obr. 2) zatlačením vpřed. Pak stiskněte při zatlačené aretaci zapínání spínací tlačítko 10 (obr. 2).

Protože se jedná o spínač bez aretace, běží stroj pouze tak dlouho, dokud je stlačena tato spínací tlačítko.

Vestavěná elektronika zajišťuje při zapnutí bezpečné zrychlení a při zatížení reguluje počet otáček na pevně nastavenou hodnotu.

Navíc reguluje tato elektronika motor v případě přetížení, tzn. pilový kotouč zůstane stát.

Poté stroj vypněte. Následně stroj znovu zapněte a řežte za snížené rychlosti posuvu dále.

Pomocí stavěcího kolečka 11 (obr. 2) můžete nastavit postupně počet otáček pilového kotouče mezi 2700 a 5200 min ^-1 .

Stupeň Počet otáček min	-1
1	2700
2	3200
3 3700
4 4200
5 4700
6	5200

Skupiny materiálů

• PVC, Plexi, PA
• Stupeň: 1 - 6
• Tvrdé dřevo, měkké dřevo, vrstvené dřevo – Stupeň: 4 - 6
• Potahované deskové materiály
• Stupeň: 4 - 6
• Měkká vlákna
• Stupeň: 6

- Vypnutí: Pro vypnutí uvolněte spínací tlačitko 10 (obr. 2). Díky zabudované automatické brzdy je doba doběhu pilového kotouče omezena na cca. 1 - 2 s. Aretace zapínání je automaticky opět aktivní a zajišťuje ruční kotoučovou pilu proti náhodnému zapnutí.

5.3 Světlo

Pozor

Zabraňte přímému pohledu do svítící žárovky!

Elektrické nářadí je vybaveno světelným modulem 21 (obr. 5).

Světelný modul je po zapnutí stroje napájen proudem po určitou dobu a je následně ihned připraven k provozu.

V pohotovostní poloze zapne světelný modul světlo automaticky při pohybu stroje nebo je při delší přestávce zase vypne.

5.4 Nastavení hloubky řezu

Hloubku řezu je možné nastavit plynule v rozmezí 0 až 66 mm.

Přitom postupujte takto:

• Uvolněte upínací páku 12 (obr. 1).
- Pomocí ponorné páky 13 (obr. 1) nastavíte hloubku řezu.
- Nastavenou hloubku si můžete přečíst na stupnici 14 (obr. 1). Jako ručička slouží zkosená hrana ponorné páky.
- Opět utáhněte upínací páku 12 (obr. 1).

Hloubku řezu nastavte vždy o cca. 2 až 5 mm větší než je síla řezaného materiálu.

5.5 Nastavení pro šikmé řezy

Řezací agregát je možné nastavit na šikmé řezy pod libovolným úhlem od 0 do 45°.

• Chcete-li provádět šikmé řezání, uved'te stroj do výchozí polohy a opřete jej tak, aby bylo možné otáčet řezným prvkem.
  • Uvolněte páku 15 (obr. 1).
• Úhel nastavte podle stupnice na sklopné části.
  • Následně utáhněte páku 15 (obr. 1).

5.6 Řezy do hloubky

Nebezpečí

Nebezpečí zpětné rázu při řezech do hloubky! Před započetím hloubkového řezu položte stroj zadní hranou základní desky na doraz upevněný na obrobku. Držte stroj před zanořením dobře za madlo a lehce ho posunujte vpřed!

• Uvolněte upínací páku 12 (obr. 1) a nastavte stroj pomocí ponorné páky 13 (obr. 1) do nejvyšší polohy.
• Pomocí páky přípravného vtažení 16 (obr. 1) zcela otevřete pohyblivý ochranný kryt, także je možné přiložit stroj k obrobku, který má být opracováván. Pilový kotouč se nyní nachází volně nad materiálem a je možné jej nastavit podle rysky.
• Zapněte stroj a stiskněte ponornou páku 13 (obr. 1) směrem dolů. Takto dojde ke svislému vniknutí

pilového kotouče do obrobku. Přitom je možné si hloubku vniknutí přečíst na stupnici 14 (obr. 1). Klínový rozrážeč se při vnikání vyklání směrem nahoru. Jakmile se při pohybu stroje vpřed uvolní mezera za pilovým kotoučem, vrátí se klínový rozrážeč zpět do jeho normální polohy.

V případě opakovaném ponorném řezání se stejnou hloubkou je možné přednastavit hloubku ponoru.

Za tímto účelem postupujte, jak je uvedeno následovně:

• Nastavte stroj na požadovanou hloubku řezu.
• Otevřete svírací šroub 17 (obr. 2) a tyč dorazu 18 (obr. 2) nastavte dolů na doraz.
• Svírací šroub opět utáhněte. Po ukončení ponorných řezů nastavte tyč dorazu do horní polohy.

5.7 Řezání podle rysky

Pohyblivý ukazatel rysky 19 (obr. 1) se automaticky přizpůsobí i při šikmém řezání. Rysná hrana odpovídá vnitřní straně pilového listu. K provádění šikmých řezů je možné vidět rysku skrz otvor na levé straně horního ochranného krytu (šipka, obr. 1).

• Držte stroj pevně za rukojeti a uložte jej přední částí základní desky na obrobek.
• Zapněte ruční kotoučovou pilu (viz kapitola 5.2) a rovnoměrně posouvejte stroj ve směru řezu.
• Po ukončení řezu vypněte pilu uvolněním tlačítka spínače 10 (obr. 2).

5.8 Řezání se souběžným dorazem

Paralelní doraz slouží k řezání paralelně k už existující hraně. Přitom může být doraz upevněn jak vpravo, tak také vlevo na stroji. Přitom činí řezná oblast na pravé straně 33 - 130 mm (Ručička „X“ obr. 1) a na levé straně asi 163 - 300 mm (odečítací hrana na hraně ručičky „Y“ obr.1). V oblasti 163 - 220 mm musí být stroj posunut o cca. 10 mm směrem nahoru, aby bylo možné zasunout zarážku pod kryt motoru.

- Můžete nastavit šířku řezu po uvolnění křídlových šroubů 20 (obr. 2), čímž posunete odpovídající doraz a následně křídlové šrouby pevně dotáhnout.

Navíc je možné souběžný doraz po jednoduchém otočení použít (vodicí plocha pro hranu obrobku směřuje nahoru) jako dvojitou podložku pro zlepšení vedení ruční kotoučové pily. Nyní je možné stroj vést podél vodítka připevněného k obrobku.

5.9 Práce se spodním dorazem

Spodní doraz se používá k souběžnému řezání podél již existující hrany. Přitom může být doraz upevněn jak vpravo, tak také vlevo na stroji. Přitom činí řezná oblast na pravé straně asi 12 - 40 mm a na levé straně asi cca. 30 - 210 mm.

- Můžete nastavit šířku řezu po uvolnění křídlových šroubů 20 (obr. 2), čímž posunete odpovídající doraz a následně křídlové šrouby pevně dotáhnout.

6 Servis a opravy

Nebezpečí

Při všech servisních pracích vytáhněte zástrčku.

Stroje MAFELL jsou koncipovány jako bezúdržbové.

Použitá ložiska jsou namazána pro dobu své životnosti. Po delší době provozu doporučujeme předat stroj autorizovanému zákaznickému servisu MAFELL na prohlídku.

Pro všechna mazná místa používejte pouze náš speciální tuk, obj. číslo 049040 (balení 1 kg).

6.1 Uskladnění

Není-li stroj delší dobu používán, je nutno ho pečlivě vyčistit. Neošetřené kovy postříkejte antikorozním prostředkem.

7 Optická indikace signálů provozního stavu

Barva stavěcího kolečka otáček indikuje provozní stav stroje.

Pokud stroj není po výkonnostní stránce přetížený, svítí stavěcí kolečko otáček během provozu nepřetržitě zeleně.

Pokud svítí stavěcí kolečko červeně, došlo k poruše (viz kapitolu Odstranění poruch).

8 Odstranění závad

Nebezpečí

Zjištění příčin existujících poruch a jejich odstranění se provádějí za neustálé vysoké pozornosti a obezřetnosti. Předtím vytáhněte zástrčku!

Následně jsou uvedeny nejčastější poruchy a jejich příčiny. V případě dalších poruch se obraťte na vašeho obchodníka nebo přímo na zákaznický servis společnosti MAFELL.

Závada	Příčina	Odstranění
Stroj nelze zapnout a stavěcí kolečko otáček svítí červeně	Vypnutí při nadměrné teplotě	Nechte stroj vychladnout
	Přepěťové vypnutí	Nechte zkontrolovat zdroj napětí odborným elektrikářem
	Vypnutí v důsledku podpětí
Stroj nelze zapnout a stavěcí kolečko otáček nesvítí	Není k dispozici síťové napětí	Nechte zkontrolovat zdroj napětí odborným elektrikářem
	Vadný síťový jistič	Nechte vyměnit pojistku odborným elektrikářem
Stroj nelze zapnout a stavěcí kolečko otáček svítí zeleně	Opotřebované uhlíkové kontakty	Dopravte stroj do zákaznického servisu MAFELL
Stroj se během řezání zastavuje a stavěcí kolečko otáček svítí červeně	Vypnutí z důvodu přetížení	Zmenšete rychlost posuvu
	Přepěťové vypnutí	Nechte zkontrolovat zdroj napětí odborným elektrikářem
	Vypnutí v důsledku podpětí
Stroj se během řezání zastavuje a stavěcí kolečko otáček nesvítí	Výpadek sítě	Nechte zkontrolovat jistič sítě odborným elektrikářem
Pilový kotouč se při posouvání stroje vpřed zasekává	Příliš velký posuv	Zmenšete rychlost posuvu
	Tupý pilový kotouč	Ihned uvolněte spínač. Odstranit stroj z obrobku a vyměnit pilový kotouč
	Napětí na obrobku	Zvýšená opatrnost při řezání, roste nebezpečí zpětnému rázu.
	Špatné vedení stroje (resp. ruční vedení stroje)	Nasad'te paralelní doraz
	Nerovná svrchní plocha obrobku	Vyrovnejte plochu
Pilový kotouč vibruje v obrobku Pilový kotouč není správně vyladěný		Dotáhněte pilový kotouč
		Obrobek není upevněn Upevněte obrobek pomocí svorek
Pilový kotouč se zastavuje - motor se dál točí	Pilový kotouč není správně upevněný	Dotáhněte pilový kotouč
Spálené skvrny na místech řezu	Pilový list není vhodný pro daný pracovní úkon nebo je tupý	Vyměňte pilový list
Ucpaný výhoz hoblin	Dřevo je příliš vlhké	Vyčistěte výhoz hoblinPoužití suchého dřeva
	Dlouhotrvající řez bez odsávání	Napojte stroj na externí odsávání,případně odsávač prachu sjemnými částicemi
Spodní ochranný kryt se nezavírá nebo jen pomalu	Ve spodním ochranném krytu se nachází piliny a kusy dřeva	Odstraňte piliny a kusy dřeva

9 Zvláštní příslušenství

• Řezný kotouč - TK ø 185 x 2,4 x 20 mm, 16 zubů (podélný řez) Obj. č. 092 485
• Řezný kotouč - TK ø 185 x 2,4 x 20, 24 zubů (podélný a příčný řez) Obj. č. 092 487
• Řezný kotouč - HM ø 185 x 2,4 x 20, 32 zubů (příčný řez) Obj. č. 092 489
• Kotouč pily - tvrdokov ø 185 x 2,4 x 20, 56 zubů (jemné řezání) Obj. č. 092 491
• Vodicí lišta F80, délka 800 mm Obj. č. 204 380
• Vodicí lišta F110, délka 1100 mm Obj. č. 204 381
• Vodicí lišta F160, délka 1600 mm Obj. č. 204 365
• Vodicí lišta F210, délka 2100 mm Obj. č. 204 382
• Vodicí lišta F310, délka 3100 mm Obj. č. 204 383
• Předpjatý odsávací systém Aerofix F-AF 1 Obj. č. 204 770
• Vodicí zařízení ML Obj. č. 204 378
• Vodicí zařízení M Obj. č. 208 170
• Úhlový doraz F-WA Obj. č. 205 357
• Příslušenství k vodicím kolejnicím:
• Šroubové utahováky F-SZ180MM (2 ks) Obj. č. 207 770
• Spojka F-VS Obj. č. 204 363
• Vak pro lištu TZ-FST1600 Obj. č. 095 257
• Sada vaku na kolejnice F80/160 s úhlovým dorazem se skládá z: F80 + F160 Obj. č. 209 592 + spojka + úhlový doraz + 2 šroubové utahováky + vak
• Sada vaku na kolejnice F160/160 se skládá z: 2 x F160 + spojka + 2 šroubové Obj. č. 209 591 utahováky + vak
• Blok zpětného rázu F-RS Obj. č. 202 867
• Dolní doraz UA Obj. č. 206 073
• Pružná hadice FXS-L, délka 3,2 m Obj. č. 205276
• Koncové krytky bal. F-EK Obj. č. 205400
• Přídržný profil bal. F-HP 6.8M Obj. č. 204376
• Ochrana proti přetržení napnutí bal. F-SS 3,4M Obj. č. 204375
• Sáček na piliny Obj. č. 206921

10 Výkres rozložených částí a seznam náhradních dílů

Příslušné informace ohledně seznamů náhradních dílů najdete na naší internetové stránce: www.mafell.com

Kazalo vsebine

2.1 Údaje o výrobcovi

MAFELL AG, Beffendorfer Straße 4, D-78727 Oberndorf / Neckar, Telefón +49 (0)7423/812-0, Fax [phone], Email [e-mail], Homepage www.mafell.com

2.2 Označenie stroja

Neodhadzujte elektrické nástroje do domového odpadu!

Prečítajte si na zníženie rizika zranenia návod na používanie.

2.3 Technické údaje

K 65 cc

2.4.1 Údaje o emisiách hluku

2.4.2 Údaje o vibrácii

Ručná kruhová píla K 65 cc kompletná s:

1 kotúčový pílový list s hrotom z tvrdej ocele ∅ 185 mm, 24 zubov
1 Klin na štiepanie dreva (hrúbka 1,5 mm)
1 Obslužný nástroj s držiakom na stroji
1 Návod na používanie
1 Zošit „Bezpečnostné pokyny“
1 Prepravná debna iba pri výrobku č. 91B002, 91B030, 91B031, 91B032
1 Paralelný doraz

Kapovací pílový systém KSS 60 cc kompletný s:

3 Bezpečnostné pokyny

Nebezpečenstvo

Pred spustením do prevádzky sa musíte ubezpečit', že siet'ové napätie zodpovedá prevádzkovému napätiu uvedenému na výrobnom štítku stroja.

4.2 Odsávanie triesok

Nebezpečenstvo

Zdraviu škodlivý prach sa musí vysat' vysávačom M.

4.3 Vol'ba pílového listu

- Kruhový pílový list HM ∅ 185 x 2,4 x 20 mm, 16 zubov

Rezanie mäkkého a tvrdého dreva naprieč a pozdíž vlákna:

- Kruhový pílový list HM ∅ 185 x 2,4 x 20 mm, 24 zubov

- Kruhový pílový list HM ∅ 185 x 2,4 x 20 mm, 32 zubov

- Kruhový pílový list HM ∅ 185 x 2,4 x 20 mm, 56 zubov

- Kruhový pílový list HM ∅ 185 x 2,4 x 20 mm, 56 zubov

Rezanie plastov (polystyrén):

- Kruhový pílový list HM ∅ 185 x 2,4 x 20 mm, 24 zubov

4.4 Výmena pílového listu

Nebezpečenstvo

Ved'te spojovací kábel preč od stroja v smere káblovej priechodky. Spojovací kábel držte vždy čo najďalej od pracovného nástroja. Na podporu použite suchý zips na sacom nátrubku.

5 Prevádzka

- Potiahnuté panelové materiály

- Stupeň: 4 - 6

- Mäkké vlákno

- Stupeň: 6

Po zapnutí stroja je napájaný svetelný modul určitú dobu a potom je pripravený na prevádzku.

5.9 Práce so zarážkou rukoväte

• Pílový list HM ∅ 185 x 2,4 x 20 mm, 16 zubov (pozdížny rez) Objednávka č. 092 485
• Pílový list HM ∅ 185 x 2,4 x 20 mm, 24 zubov (pozdížny a šikmý rez) Objednávka č. 092 487
• Pílový list HM ∅ 185 x 2,4 x 20 mm, 32 zubov (šikmý rez) Objednávka č. 092 489
• Pílový list HM ∅ 185 x 2,4 x 20 mm, 56 zubov (jemný rez) Objednávka č. 092 491
• Vodiaca kol'aj F80, 800 mm dlhá Objednávka č. 204 380
• Vodiaca kol'aj F110, 1100 mm dlhá Objednávka č. 204 381
• Vodiaca kol'aj F160, 1600 mm dlhá Objednávka č. 204 365
• Vodiaca kol'aj F210, 2100 mm dlhá Objednávka č. 204 382
• Vodiaca kol'aj F310, 3100 mm dlhá Objednávka č. 204 383
• Sací a upevňovací systém Aerofix F-AF 1 Objednávka č. 204 770
• Vodiace zariadenie ML Objednávka č. 204 378
• Vodiace zariadenie M Objednávka č. 208 170
• Uhlový doraz F-WA Objednávka č. 205 357
• Príslušenstvo k vodiacej kol'aji:
• Skrutková svorka F-SZ180MM (2 St.) Objednávka č. 207 770
• Spojovací kus F-VS Objednávka č. 204 363
• Taška na kol'ajnice TZ-FST1600 Objednávka č. 095 257
• Súprava tašiek na kol'aje F80/160 s uhlovým dorazom zložená z: F80 + F160 Objednávka č. 209 592 + konektor + uhlový doraz + 2 skrutkové svorky + taška na kol'aje
• Súprava tašiek na kol'aje F160/160 zložená z: 2 x F160 + konektor + 2 Objednávka č. 209 591 skrutkové svorky + taška na kol'aje
• Zastavenie spätného nárazu F-RS Objednávka č. 202 867
• Zarážka uchopenia UA Objednávka č. 206 073
• Pružná hadica FXS-L, dížka 3,2 m Objednávka č. 205276
• Koncové kryty bal. F-EK Objednávka č. 205400
• Upevňovací profil bal. F-HP 6.8M Objednávka č. 204376
• Ochrana proti štiepeniu bal. F-SS 3,4M Objednávka č. 204375
• Vrecko na triesky Objednávka č. 206921
