GEBRUIKSAANWIJZING KSS 60 cc Mafell

Handcirkelzaag / Kapzaagsysteem Vertaling van de originele gebruiksaanwijzing

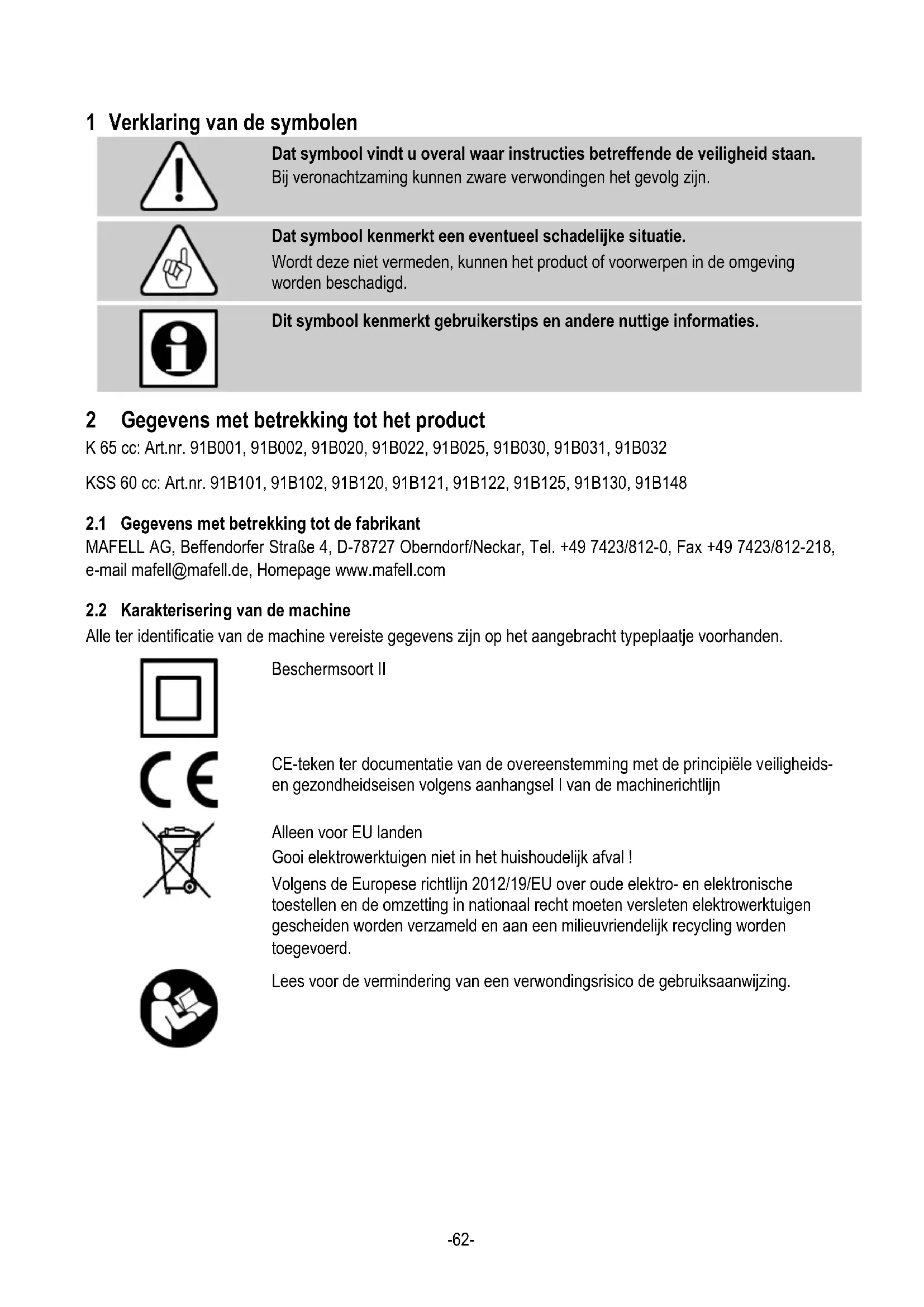

Dat symbool vindt u overal waar instructies betreffende de veiligheid staan. Bij veronachtzaming kunnen zware verwondingen het gevolg zijn.

Dat symbool kenmerkt een eventueel schadelijke situatie. Wordt deze niet vermeden, kunnen het product of voorwerpen in de omgeving worden beschadigd.

Dit symbool kenmerkt gebruikerstips en andere nuttige informaties. 2 Gegevens met betrekking tot het product K 65 cc: Art.nr. 91B001, 91B002, 91B020, 91B022, 91B025, 91B030, 91B031, 91B032 KSS 60 cc: Art.nr. 91B101, 91B102, 91B120, 91B121, 91B122, 91B125, 91B130, 91B148

2.1 Gegevens met betrekking tot de fabrikant

Alle ter identificatie van de machine vereiste gegevens zijn op het aangebracht typeplaatje voorhanden.

CE-teken ter documentatie van de overeenstemming met de principiële veiligheids- en gezondheidseisen volgens aanhangsel I van de machinerichtlijn

Alleen voor EU landen Gooi elektrowerktuigen niet in het huishoudelijk afval ! Volgens de Europese richtlijn 2012/19/EU over oude elektro- en elektronische toestellen en de omzetting in nationaal recht moeten versleten elektrowerktuigen gescheiden worden verzameld en aan een milieuvriendelijk recycling worden toegevoerd.

Lees voor de vermindering van een verwondingsrisico de gebruiksaanwijzing.-63-

2.3 Technische gegevens

K 65 cc Bedrijfsspanning

50 Hz 60 Hz 50 Hz 60 Hz Opnamevermogen continu bedrijf

Stroomopname continu bedrijf

Snijdiepte 0° /30° /45°

67 / 62 / 53 mm Zaagaggregaat zwenkbaar

185 /172 mm Grootste dikte van het stamblad

1,4 mm Snijbreedte van het werktuig

2,4 mm Opnameboring zaagblad

20 mm Doorsnede afzuigstuk

35 mm Gewicht zonder netkabel, zonder parallelaanslag 4,5 kg Afmetingen (B x L x H)

KSS 60 cc Bedrijfsspanning

50 Hz 60 Hz 50 Hz 60 Hz Opnamevermogen continu bedrijf

Stroomopname continu bedrijf

Snijdiepte 0° /30° /45°

67 / 62 / 53 mm Zaagaggregaat zwenkbaar

185 /172 mm Grootste dikte van het stamblad

1,4 mm Snijbreedte van het werktuig

2,4 mm Opnameboring zaagblad

20 mm Doorsnede afzuigstuk

35 mm Gewicht zonder netkabel, zonder parallelaanslag 5,9 kg Afmetingen (B x L x H)

De geluidsemissiemeting gebeurde conform EN 62841-1 en EN 62841-2-5 en is handig om het elektronische gereedschap te vergelijken met een ander gereedschap en om de belasting voorlopig in te schatten.

Gevaar In functie van hoe het elektronisch gereedschap gebruikt wordt, in het bijzonder het bewerkte werkstuk, kunnen de geluidsemissiewaarden tijdens het werkelijk gebruik van het elektronisch gereedschap afwijken van de vermelde waarden. Draag daarom altijd gehoorbescherming, ook als het elektronisch gereedschap onbelast draait!

2.4.1 Gegevens met betrekking tot de geluidsemissie

De volgens EN 62841-1 en EN 62841-2-5 berekende geluidsemissiewaarden bedragen: Geluidsniveau

De geluidmeting werd met het standaard meegeleverde zaagblad doorgevoerd.

2.4.2 Gegevens m.b.t. de trilling

Handcirkelzaag K 65 cc compleet met: 1 hardmetalen cirkelzaagblad Ø 185 mm, 24 tanden 1 spouwmes (dikte 1,5 mm) 1 bediengereedschap in houder aan de machine 1 gebruiksaanwijzing 1 folder "Veiligheidsinstructies" 1 transportbak enkel bij art.-nr. 91B002, 91B030, 91B031, 91B032 1 parallelle aanslag Kapzaagsysteem KSS 60 cc compleet met: 1 hardmetaal uitgevoerd cirkelzaagblad Ø 185 mm, 32 tanden 1 spouwmes (dikte 1,5 mm) 1 bediengereedschap in houder aan de machine 1 gebruiksaanwijzing 1 folder "Veiligheidsinstructies" 1 transportbak enkel bij art.-nr. 91B102, 91B130, 91B148 1 parallelle aanslag-65-

2.6 Veiligheidsvoorzieningen

Gevaar Deze voorzieningen zijn voor het veilig bedrijf van de machine noodzakelijk en mogen niet worden verwijderd of ongeldig worden gemaakt. Controleer de veiligheidsvoorzieningen voor het bedrijf op een goede werking en eventuele beschadigingen. Gebruik de machine niet als veiligheidsvoorzieningen ontbreken of niet goed werken. De machine is van de volgende veiligheidsvoorzieningen voorzien: - bovenste vaste beschermkap - onderste beweeglijke beschermkap - grote grondplaat - Handgrepen - Spouwmes - Schakelvoorziening en elektrische rem - Afzuigstuk

2.7 Reglementair gebruik

De K 65 cc / KSS 60 cc is uitsluitend voor het langs- en dwarssneden van massief hout geschikt. Plaatwerkstoffen zoals spaanplaten, meubelplaten en vezelplaten kunnen eveneens worden bewerkt. Gebruik de toegestane zaagbalden conform EN 847-

U kan ook houtvezelisolatiemateriaal verwerken. Het gebruik in industrieel continu bedrijf is niet toegestaan. Een ander gebruik dan boven beschreven, is niet toegestaan. Voor schade die uit zo’n ander gebruik resulteert, is de fabrikant niet aansprakelijk; bij zo’n gebruik vervallen ook de garantie- en aansprakelijkheidseisen. Om de machine reglementair te gebruiken, volg de door Mafell voorgeschreven bedrijfs-, onderhouds- en reparatievoorwaarden op.

Gevaar Ondanks een reglementair gebruik en de naleving van de veiligheidsinstructies blijven op basis van het gebruiksdoeleinde bepaalde restrisico’s bestaan die gevolgen kunnen hebben voor de gezondheid. - Aanraken van het zaagblad in het bereik van de aanrijopening onder de grondplaat. - Aanraken van het onder het werkstuk uitstekend gedeelte van het zaagblad bij het snijden. - Aanraken van zich draaiende onderdelen van opzij: zaagblad, spanflens en flens-schroef. - Terugslag van de machine bij verklemmen in het werkstuk. - Breuk en uitslingeren van het zaagblad of van delen van het zaagblad. - Aanraken van spanningsvoerende onderdelen bij geopende kast en niet getrokken netsteker. - Vermindering van het gehoor bij langer durende werkzaamheden zonder gehoorbeveiliging. - Emissie van de gezondheid bedreigende houtstoffen bij langer durend bedrijf zonder afzuiging. 3 Veiligheidsinstructies Gevaar Houdt alstublieft steeds rekening met de volgende veiligheidsbepalingen en met de in het desbetreffende gebruikersland geldige veiligheidsinstructies! Lees ook de veiligheidsinstructies in het meegestuurde document 070500 „Veiligheidsinstructies“ (conform norm EN 62841-1). Algemene instructies: - Kinderen en jongeren mogen deze machine niet bedienen. Daarvan uitgesloten zijn jongeren onder toezicht van een deskundige in het kader van hun opleiding. - Werk nooit zonder de voor de desbetreffende handeling voorgeschreven-66- veiligheidsvoorzieningen en verander aan de machine niets dat de veiligheid zou kunnen belemmeren. - Bij het gebruik van de machine buiten wordt de toepassing van een veiligheidsschakelaar geadviseerd. - Beschadigde kabels of stekers moeten onmiddellijk worden vervangen. De vervanging mag enkel uitgevoerd worden door Mafell of een geautoriseerde MAFELL-werkplaats om veiligheidsrisico's te vermijden. - Scherpe knikken aan de kabel voorkomen. Vooral bij het transport en het opslaan van de machine de kabel niet om de machine wikkelen. Niet toegepast mogen worden: - Gescheurde zaagbladen en zulke, die hun vorm hebben veranderd. - Zaagbladen uit hooggelegeerd snelstaal (HSS- zaagbladen). - Stompe zaagbladen wegens de te hoge motorbelasting. - Zaagbladen, waarvan de dikte groter is of waarvan de snijbreedte (verzet) kleiner is dan de dikte van het spouwmes. - Zaagbladen die niet voor het zaagblad-toerental in de leegloop zijn geschikt. Instructies met betrekking tot het gebruik van persoonlijke veiligheidsuitrustingen: - Draag bij het werk altijd een gehoorbescherming. - Draag bij het werk altijd een stofmasker. - Draag bij alle werkzaamheden altijd een veiligheidsbril. Aanwijzingen met betrekking tot het bedrijf: Zaagmethoden

- Gevaar: Kom met uw handen niet in het zaagbereik en aan het zaagblad. Houd met uw tweede hand de extra greep of de motorbehuizing vast. Als u de zaag met beide handen vasthoudt, kunnen ze niet door het zaagblad gewond raken. - Grijp niet onder het werkstuk. Onder het werkstuk wordt u niet tegen het zaagblad beschermd door de beschermkap. - Pas de snijdiepte aan de dikte van het werkstuk aan. Er moet moet minder dan een volledige tandhoogte onder het werkstuk zichtbaar zijn. - Houd het te zagen werkstuk nooit in de hand of boven het been vast. Beveilig het werkstuk op een stabiele steun. Het is belangrijk dat het werkstuk goed bevestigd wordt om het gevaar van lichaamscontact, vastklemmen van het zaagblad of verlies van controle te minimaliseren. - Houd het elektrisch gereedschap aan de geïsoleerde grepen vast als u werkzaamheden uitvoert waarbij het gereedschap verborgen stroomleidingen of de eigen stroomkabel kan raken. Bij contact met een spanningvoerende leiding staan ook de metalen onderdelen van het elektrisch gereedschap onder spanning en wordt een elektrische schok veroorzaakt. - Gebruik bij het langssnijden steeds een aanslag of een rechte kantgeleiding. Daardoor wordt de snijnauwkeurigheid verbeterd en de kans dat het zaagblad vastgeklemd wordt, verkleind. - Gebruik altijd zaagbladen van het juiste formaat en met de passende opnameboring (bijv. ruitvormig of rond). Zaagbladen die niet bij de montagedelen van de zaag passen, lopen niet rond en leiden tot controleverlies. - Gebruik nooit beschadigde of verkeerde zaagblad-onderlegringen of -schroeven. De onderlegschijven en schroeven van het zaagblad werden speciaal voor uw zaag gemaakt, voor een optimale capaciteit en bedrijfsveiligheid. Terugslag – oorzaken en overeenkomstige veiligheidsinstructies - Een terugslag is de plotse reactie ten gevolge van een vasthakend, vastklemmend of verkeerd uitgericht zaagblad waardoor een ongecontroleerde zaag naar boven komt en vanuit het werkstuk in de richting van de bediener beweegt. - Als het zaagbald in de sluitende zaagopening vasthaakt of vastklemt, blokkeert het en wordt de zaag door de motorkracht in de richting van de bediener teruggeslagen.-67- - Als het zaagblad in de zaagsnede draait of verkeerd uitgericht wordt, kunnen de tanden van de achterkant van het zaagblad in het houtoppervlak vasthaken, waardoor het zaagblad uit de zaagspleet komt en de zaag in de richting van de bediener springt. Een terugslag ontstaat door een verkeerd gebruik van de zaag. Dat kan vermeden worden door middel van gepaste voorzorgsmaatregelen, zoals hierna beschreven. - Houd de zaag met beide handen vast en breng uw armen in een positie, waarin u de terugslagkrachten kunt opvangen. Houdt u zich steeds zijdelings van het zaagblad, nooit het zaagblad in één lijn met uw lichaam brengen. Bij een terugslag kan de cirkelzaag naar achteren springen, maar de bediener kan door geschikte voorzorgsmaatregelen de terugslagkrachten beheersen. - Als het zaagblad vastgeklemd is of u het werk onderbreekt, moet u de zaag uitschakelen en het materiaal stil houden tot het zaagblad tot stilstand is gekomen. Probeer nooit de zaag uit het werkstuk te verwijderen of ze achterwaarts te trekken, zo lang het zaagblad beweegt, anders kan een terugslag plaatsvinden. Bepaal en verhelp de oorzaak van het vastklemmen van het zaagblad. - Wilt u een zaag die in het werkstuk steekt weer starten, centreer het zaagblad in de zaagspleet en controleer, of de zaagtanden niet in het werkstuk zijn vastgehaakt. Als het zaagblad vastgehaakt is, kan het uit het werkstuk bewegen of een terugslag veroorzaken als de zaag opnieuw gestart wordt. - Steun grote platen af, om het risico van een terugslag door een vastzittend zaagblad te voorkomen. Grote platen kunnen door het eigen gewicht doorbuigen. Platen moeten aan beide kanten ondersteund worden, zowel in de buurt van de zaagspleet als aan de zijkant. - Gebruik geen stompe of beschadigde zaagbladen. Zaagbladen met stompe of verkeerd uitgerichte tanden veroorzaken door de te kleine zaagspleet een verhoogde wrijving, klemming van het zaagblad en terugslag. - Trek vóór het zagen de instellingen voor snijdiepte en snijhoek vast. Als de instellingen tijdens het zagen veranderen, kan het zaagblad klemmen en kan een terugslag optreden. - Wees bijzonder voorzichtig bij het zagen in bestaande muren of andere niet-inkijkbare zones. Het zakkende zaagblad kan bij het zagen in verborgen objecten blokkeren en een terugslag veroorzaken. Functie van de onderste beschermkap - Controleer vóór ieder gebruik of de onderste beschermkap perfect sluit. Gebruik de zaag niet, wanneer de onderste beschermkap niet vrij beweeglijk is en zich niet meteen sluit. Klem of bind de onderste beschermkap nooit in geopende positie vast. Als de zaag onverwacht op de grond valt, kan de onderste beschermkap gebogen worden. Open de beschermkap met de trekhendel en vergewis u ervan dat deze vrij beweegt en bij alle snijhoeken en -dieptes noch het zaagblad noch andere delen raakt. - Controleer de werking van de veer voor de onderste beschermkap. Laat de zaag voor het gebruik onderhouden als de onderste beschermkap en de veer niet perfect functioneren. Beschadigde delen, kleverige afzettingen of opeenhopingen van spanen leiden tot een vertraagde werking van de onderste beschermkap. - Open de onderste beschermkap met de hand alleen bij bijzondere sneden, zoals "inval- en hoeksneden". Open de onderste beschermkap met de trekhendel en laat deze los, zodra het zaagblad in het werkstuk is binnengedrongen. Bij alle andere zaagwerkzaamheden moet de onderste beschermkap automatisch werken. - Leg de zaag niet op de werkbank of op de grond neer, zonder dat de onderste beschermkap het zaagblad bedekt. Een onbeschermd, nalopend zaagblad beweegt de zaag tegen de snijrichting en zaagt alles wat in de weg ligt. Neem daarbij de nalooptijd van het zaagblad in acht.-68- Functie van het spouwmes - Gebruik het voor het spouwmes passende zaagblad. Opdat het spouwmes zou werken, moet het stamblad van het zaagblad dunner zijn dan het spouwmes en moet de tandbreedte groter zijn dan de dikte van het spouwmes. - Stel het spouwmes af zoals beschreven in de gebruiksaanwijzing. Verkeerde afstanden, posities en uitrichtingen kunnen ertoe leiden dat het spouwmes een terugslag niet efficiënt tegenhoudt. - Gebruik steeds het spouwmes, behalve bij "invalsneden“. Monteer het spouwmes na de invalsnede opnieuw. Het spouwmes stoort bij invalsneden en kan een terugslag veroorzaken. Deze paragraaf geldt enkel voor handcirkelzagen zonder MAFELL-flipsnede. - Opdat het spouwmes kan werken, moet het zich in de zaagspleet bevinden. Bij korte sneden is het spouwmes niet efficiënt bij het vermijden van een terugslag. - Run de zaag niet met verbogen spouwmes. Al een kleine storing kan vertraging veroorzaken bij het sluiten van de beschermkap. Opmerkingen met betrekking tot onderhoud en reparatie: - De regelmatige reiniging van de machine, vooral van de verstelvoorzieningen en de geleidingen, vormt een belangrijke veiligheidsfactor. - Er mogen enkel originele MAFELL-reseverdelen en toebehoren worden toegepast. Anders bestaat er geen garantieclaim en geen aansprakelijkheid door de fabrikant. - Gevaar voor letsel bij het vervangen van het zaagblad! Bij de vervanging van het zaagblad is er gevaar voor letsel door contact met de scherpe tanden van het zaagblad. Draag veiligheidshandschoenen. Ga bij de vervanging van het zaagblad voorzichtig te werk. 4 Voorbereiden / Instellen

Let voor de ingebruikname erop dat de netspanning met de op het vermogensplaatje van de machine vermelde bedrijfsspanning overeenstemt.

4.2 Afzuigen van de spanen

Gevaar Stoffen die schadelijk zijn voor de gezondheid moeten met een M- zuiger afgezogen worden. Bij alle werkzaamheden, waarbij een aanzienlijke hoeveelheid stof ontstaat, sluit de machine aan een geschikte externe afzuigvoorziening aan. De luchtsnelheid moet ten minste 20 m/s bedragen. De binnendoorsnede van de afzuigaansluiting 1 (afb.

4.3 Keuze van het zaagblad

Om een goede snijkwaliteit te behalen, maak alstublieft gebruik van scherp werktuig en kiest in overeenstemming met materiaal en toepassing een werktuig uit de volgende lijst: Snijden van zacht- en hardhout vooral langs ten opzichte van de vezelrichting: - HM-cirkelzaagblad Ø 185 x 2,4 x 20 mm, 16 tanden Snijden van zacht- en hardhout dwars en langs ten opzichte van de vezelrichting: - HM-cirkelzaagblad Ø 185 x 2,4 x 20 mm, 24 tanden Snijden van zacht- en hardhout vooral dwars ten opzichte van de vezelrichting: - HM-cirkelzaagblad Ø 185 x 2,4 x 20 mm, 32 tanden Snijden van zacht- en hardhout vooral dwars ten opzichte van de vezelrichting „Fijne sneden“: - HM-cirkelzaagblad Ø 185 x 2,4 x 20 mm, 56 tanden Snijden van houtvezelisolatiemateriaal: - HM-cirkelzaagblad Ø 185 x 2,4 x 20 mm, 56 tanden Snijden van kunststof (piepschuim): - HM-cirkelzaagblad Ø 185 x 2,4 x 20 mm, 24 tanden-69-

Gevaar Neem bij alle onderhoudswerkzaamheden de netstekker uit het stopcontact. Gevaar voor letsel ook bij een stilstaand zaagblad. Draag veiligheidshandschoenen!

• Bedien de drukknop 2 (afb. 2) en trek de palhefboom 3 (afb. 2) naar boven. Nu is de zaagas vastgezet en de schakelhefboom vergrendeld.

• Met de zeskant schroevendraaier 4 (houder afb. 3) draait u de flensbout 5 (afb. 3) tegen de wijzers van de klok los. Neem nu de schroef en de voorste spanflens 6 (afb. 3) weg.

• U kunt nu het zaagblad verwijderen nadat de beweeglijke beschermkap werd geopend.

• De spanflenzen moeten vrij van vastplakkende delen zijn.

• Let bij het inzetten van het zaagblad op de draairichting.

• Vervolgens steekt u de spanflens op, zet de flensschroef aan en trekt u door draaien in richting van de wijzers van de klok vast.

Gevaar Neem bij alle onderhoudswerkzaamheden de netstekker uit het stopcontact. Het spouwmes 7 (afb. 3) voorkomt het klemmen van het zaagblad bij het langssnijden. De juiste afstand tot het zaagblad is op (afb. 4) weergegeven.

• Om te verstellen, draait u de schroef 8 (afb. 3) los met de meegeleverde zeskantschroevendraaier 4 (afb. 3).

• Verstel het spouwmes door het in de langsgleuf te verschuiven en span de schroef vervolgens opnieuw aan.

4.6 Leggen van de aansluitleiding

Gevaar Let er bij werkzaamheden op dat de aansluitleiding correct gelegd is. Een slecht gelegde aansluitleiding kan veiligheids- en operationele functies beïnvloeden en in contact komen met het gereedschap. Op afb. 6 staat een voorbeeld van hoe de aansluiting kan gelegd worden. Leg de aansluitleiding in de richting van de kabelhuls, weg van de machine. Houd de aansluitleiding altijd zo ver mogelijk van het werkgereedschap. Gebruik de klittenband op de afzuigopening ter ondersteuning. 5 Werking

Deze gebruiksaanwijzing moet iedere persoon die met de bediening van de machine is belast, ter kennisname worden doorgegeven, waarbij vooral attent dient te worden gemaakt op het hoofdstuk "Veiligheidsinstructies".

5.2 In- en uitschakelen

• Inschakelen: Duw de inschakelblokkering 9 (afb. 2) naar voor om te ontgrendelen. Daarna bedient u de drukschakelaar bij een ingedrukte inschakelblokkering 10 (afb. 2). Omdat het zich om een schakelaar zonder blokkering handelt, draait de machine zo lang deze schakelaar wordt bediend. De ingebouwde elektronica zorgt bij het inschakelen voor een schokvrije versnelling en regelt bij belasting het toerental op de vast ingestelde waarde bij. Bovendien regelt deze elektronica de motor bij overbelasting terug, d.w.z. het zaagblad blijft staan. Schalten Sie die Maschine dann aus. Daarna schakelt u de machine weer in en zaagt met gereduceerde aanvoersnelheid verder. Met het instelwiel 11 (afb. 2) kunt u het toerental van het zaagblad traploos instellen tussen 2700 en 5200 min

Materiaalgroepen - PVC, Plexi, PA - Niveau: 1 - 6 - hard hout, zacht hout, gelaagd hout - Niveau: 4 - 6 - gecoate plaatmaterialen - Niveau: 4 - 6 - zachte touwvezel - Niveau: 6

• Uitschakelen: Om uit te schakelen, laat u de drukschakelaar 10 (afb. 2) los. Door de ingebouwde automatische rem wordt de uitlooptijd van het zaagblad op ca. 1 - 2 s beperkt. De inschakelblokkering wordt automatisch weer actief en beveiligt de handcirkelzaag tegen een onopzettelijk inschakelen.

Let op Kijk niet in de brandende lamp! Het elektrisch gereedschap is uitgerust met een lichtmodule 21 (afb. 5) . De lichtmodule wordt bij het inschakelen van de machine gedurende een bepaalde tijd voorzien en is daarna bedrijfsklaar. In een bedrijfsklare toestand schakelt de lichtmodule bij het bewegen van de machine het licht automatisch in of bij een langere stilstand opnieuw uit.

5.4 Instelling van de snijdiepte

De snijdiepte laat zich in een bereik tussen 0 en 66 mm traploos instellen. Hiervoor wordt op de volgende manier te werk gegaan:

• Maak de spanhefboom 12 los (afb.1).

• Met de invalhendel 13 (afb. 1) stelt u de snijdiepte in.

• De ingestelde diepte is afleesbaar op de schaal 14 (afb. 1). Als wijzer dient daarbij de schuine kant van de invalhendel.

Stel de snijdiepte steeds ca. 2 tot 5 mm groter dan de te snijden materiaaldikte in.

5.5 Instelling voor schuinsneden

Het zaagaggregaat laat zich voor schuinsneden op iedere willekeurige hoek van 0 tot 45° instellen.

• Breng voor het schuinzetten de machine in uitgangspositie steun ze zodanig af, dat het zaagaggregaat kan worden gezwenkt.

• Maak de hendel 15 (afb. 1) los.

• In overeenstemming met de schaal op het zwenksegment stelt u de hoek in.

• Vervolgens trekt u de hendel 15 (afb. 1) vast.

Gevaar Terugslaggevaar bij invalszagen! Voor het invallen leg de machine met de achterste kant van de grondplaat aan een aan het werkstuk bevestigde aanslag aan. Houdt bij het invallen de machine aan de handgrendel goed vast en schuif ze iets naar voren!

• Druk op de drukknop 12 (afb. 1) en zet met de invalhendel 13 (afb. 1) de machine in de bovenste stand.

• Met de intrekhendel 16 (afb. 1) opent u de beweeglijke beschermkap volledig zodat de machine op het te bewerken werkstuk kan worden geplaatst. Het zaagblad bevindt zich nu vrij boven het materiaal en kan voor het snijden uitgericht worden.

• Schakel de machine in en duw de invalhendel 13 (afb. 1) naar beneden. Daarmee valt het zaagblad verticaal in het werkstuk. Daarbij kan de invaldiepte op de schaal 14 (afb. 1) afgelezen worden. Het-71- spouwmes zwenkt bij het invalsproces naar boven weg. Zodra bij het vooruit bewegen van de machine de spleet achter het zaagblad vrij komt, keert het spouwmes in zijn normale stand terug.

Bij herhaaldelijk invalszagen met dezelfde diepte kan de diepgang vooringesteld worden. Hiervoor gaat u op de volgende manier te werk:

• Stel de machine op de gewenste snijdiepte.

• Open de klemschroef 17 (afb. 2) en zet de aanslagstang 18 (afb. 2) naar beneden op de aanslag.

• Span de klemschroef opnieuw aan. Na de beëindiging van het invalszagen zet u de aanslagstang in de bovenste positie.

5.7 Zagen volgens tekening

De beweeglijke tekeningswijzer 19 (afb. 1) past zich ook bij schuinsneden automatisch aan. De tekenkant komt overeen met de binnenkant van het zaagblad. Voor schuinsneden kan de tekenkant door de opening op de linker zijde van de bovenste beschermkap worden ingekeken (pijl, afb. 1).

• Houd de machine aan de handgrepen vast en zet ze met het voorste gedeelte van de grondplaat op het werkstuk neer.

• Schakel de handcirkelzaag in (zie hoofdstuk 5.2) en schuif de machine gelijkmatig in snijrichting vooruit.

• Na het snijeinde schakelt u de zaag uit door de schakelaar 10 (afb. 2) los te laten.

5.8 Zagen met parallelaanslag

De parallelaanslag dient voor het zagen parallel tot een reeds voorhanden kant. Daarbij kan de aanslag zowel rechts als ook links aan de machine worden aangebracht. Daarbij bedraagt het snijgebied aan de rechterkant 33 - 130 mm (afleeswijzer „X“ afb. 1) en aan de linkerkant 163 - 300 mm (afleeskant aan wijzerzijde „Y“ afb. 1). In het bereik van 163 – 220 mm moet de machine ca. 10 mm naar boven gezet worden zodat de aanslag onder het motorhuis geschoven kan worden.

• U kunt de snijbreedte na het losdraaien van de vleugelschroeven 20 (afb. 2) verstellen door de aanslag navenant te verschuiven en de vleugelschroeven vervolgens weer aan te draaien. Aanvullend kan de parallelaanslag door eenvoudig omdraaien (geleidingsvlakte voor de werkstukkant wijst naar boven) ook als dubbele steun voor een betere geleiding van de handcirkelzaag worden toegepast. Nu kan de machine langs een op het werkstuk bevestigde geleiding worden geleid.

5.9 Werken met de ondergrijpaanslag

De ondergrijpaanslag dient om parallel aan een reeds voorhanden snijrand te werken. Daarbij kan de aanslag zowel rechts als ook links aan de machine worden aangebracht. Daarbij bedraagt het snijbereik aan de rechterkant ca. 12 - 40 mm en aan de linkerkant ca. 30 - 210 mm.

• U kunt de snijbreedte na het losdraaien van de vleugelschroeven 20 (afb. 2) verstellen door de aanslag navenant te verschuiven en de vleugelschroeven vervolgens weer aan te draaien. 6 Onderhoud en reparatie Gevaar Neem bij alle onderhoudswerkzaamheden de netstekker uit het stopcontact. MAFELL-machines werden onderhoudsvriendelijk geconstrueerd. De toegepaste kogellagers werden op levenstijd gesmeerd. Na een langere bedrijfstijd adviseren wij, de machine aan een geautoriseerde klantenservice van MAFELL ter inspectie te geven. Voor alle smeerplaatsen slechts onze speciale vet, bestel-nr. 049040 (1 kg - blik), gebruiken.

Reinig de machine zorgvuldig als u ze lange tijd niet gebruikt. Spuit blanke metaaldelen in met roestwerend middel.-72- 7 Optische signalisatie van de bedrijfstoestand De kleur van het stelwiel voor het toerental geeft de bedrijfstoestand van de machine aan. Zolang de machine qua vermogen niet overbelast wordt, brandt het stelwiel voor het toerental tijdens het bedrijf permanent groen. Als het stelwiel rood brandt, is een storing opgetreden (zie daartoe hoofdstuk Storingsoplossing).

8 Verhelpen van storingen Gevaar De opsporing van de oorzaken van voorhanden storingen en het verhelpen hiervan vereist steeds vermeerde oplettendheid en voorzichtigheid. Van tevoren netsteker trekken! Hieronder staan de meest voorkomende storingen en hun oorzaken. Bij andere storingen wendt u zich best tot uw handelaar of direct tot de MAFELL-klantenservice. Storing Oorzaak Remedie Het is niet mogelijk om de machine in te schakelen en het stelwiel voor het toerental brandt rood. Overtemperatuuruitschakeling Machine laten afkoelen Overstroomuitschakeling Voeding door een elektricien laten controleren Onderspanningsuitschakeling Het is niet mogelijk om de machine in te schakelen en het stelwiel voor het toerental brandt niet. Geen netspanning voorhanden Voeding door een elektricien laten controleren Netzekering defect Zekering door een elektricien laten vervangen Het is niet mogelijk om de machine in te schakelen en het stelwiel voor het toerental brandt groen. Koolborstels versleten Machine naar de MAFELL- klantenservice brengen De machine stopt tijdens het snijden en het stelwiel voor het toerental brandt rood. Overbelastingsuitschakeling Aanvoersnelheid verlagen Overstroomuitschakeling Voeding door een elektricien laten controleren Onderspanningsuitschakeling De machine stopt tijdens het snijden en het stelwiel voor het toerental brandt niet. Stroomuitval Voorzekeringen van het net door een elektricien laten controleren-73- Storing Oorzaak Remedie Zaagblad klemt bij het vooruitschuiven van de machine Te grote aanvoer Aanvoersnelheid verlagen Stomp zaagblad Schakelaar direct loslaten Machine uit het werkstuk verwijderen en zaagblad vervangen Spanningen in het werkstuk Wees alert bij het zagen, het gevaar voor terugslagen stijgt. Slechte machinegeleiding (bijv. door leiding met de vrije hand) Parallelle aanslag inzetten Oneffen werkstukoppervlakte Vlakte uitrichten Zaagblad trilt in het werkstuk Zaagblad niet correct afgesteld Zaagblad vastzetten Werkstuk niet bevestigd Werkstuk met klemmen bevestigen Zaagblad blijft stilstaan - motor draait verder Zaagblad niet correct bevestigd Zaagblad vastzetten Brandvlekken aan de snijplekken. Voor het werkproces ongeschikt of stomp zaagblad Zaagblad vervangen Spaanuitworp verstopt Hout te vochtig Spaanderafvoer reinigen Gebruik droog hout Lang durend snijden zonder afzuigen Machine aan een externe afzuiging, bv stofvanger, aansluiten Onderste beweegbare beschermkap sluit niet of slechts langzaam Spaanders en houten delen liggen onder de bewegende beschermkap Spaanders en houten delen verwijderen-74- 9 Extra toebehoren

Zaagblad-HM Ø 185 x 2,4 x 20, 56 tanden (fijnsnede) Best.-nr. 092 491

Zuig-span-systeem Aerofix F-AF 1 Best.-nr. 204 770 - Geleiding ML Best.-nr. 204 378

Geleiding M Best.-nr. 208 170

Hoekaanslag F-WA Best.-nr. 205 357 - Toebehoren voor geleidingsrail: - Klem F-SZ180MM (2 stuks) - Verbindingsstuk F-VS

Set railtassen F80/160 met hoekaanslag bestaande uit: F80 + F160 + verbindingsstuk + hoekaanslag + 2 klemmen + railtas Best.-nr. 209 592 - Set railtassen F160/160 bestaande uit: 2 x F160 + verbindingsstuk + 2 klemmen + railtas Best.-nr. 209 591 - Terugslagstop F-RS Best.-nr. 202 867 - Ondergrijpaanslag UA Best.-nr. 206 073

Eindkappen verp. F-EK Best.-nr. 205400 - Hechtprofiel verp. F-HP 6.8M Best.-nr. 204376
