BRUGSANVISNING KSS 60 cc Mafell

Håndrundsav / kap-savesystem Oversættelse af den originale betjeningsvejledning

Dette symbol findes de steder, hvor der findes sikkerhedshenvisninger. Fare for alvorlige kvæstelser ved tilsidesættelse af henvisningerne.

Dette symbol kendetegner en mulig skadelig situation. Hvis denne ikke undgås, er der fare for, at produktet eller genstande i nærheden beskadiges.

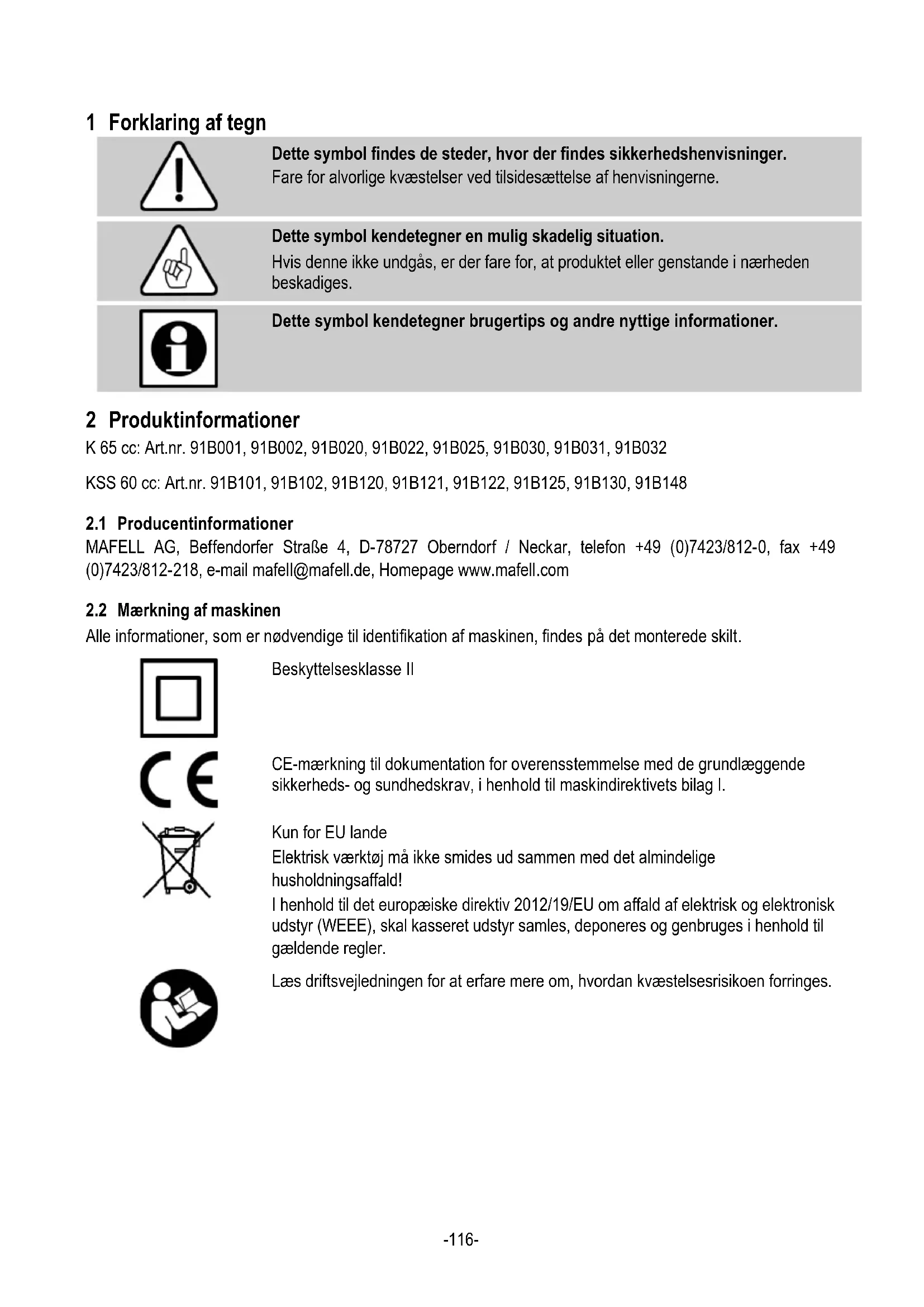

2.2 Mærkning af maskinen

Alle informationer, som er nødvendige til identifikation af maskinen, findes på det monterede skilt.

CE-mærkning til dokumentation for overensstemmelse med de grundlæggende sikkerheds- og sundhedskrav, i henhold til maskindirektivets bilag I.

Kun for EU lande Elektrisk værktøj må ikke smides ud sammen med det almindelige husholdningsaffald! I henhold til det europæiske direktiv 2012/19/EU om affald af elektrisk og elektronisk udstyr (WEEE), skal kasseret udstyr samles, deponeres og genbruges i henhold til gældende regler.

Læs driftsvejledningen for at erfare mere om, hvordan kvæstelsesrisikoen forringes.-117-

K 65 cc Driftsspænding

Skæredybde 0° /30° /45°

185 – 172 mm Savbladstykkelse

1,4 mm Værktøjets skærebredde

20 mm Diameter udsugningsstuds

35 mm Vægt uden netkabel, uden parallelanslag 4,5 kg Mål (B x L x H)

KSS 60 cc Driftsspænding

Skæredybde 0° /30° /45°

1,4 mm Værktøjets skærebredde

20 mm Diameter udsugningsstuds

35 mm Vægt uden netkabel, uden parallelanslag 5,9 kg Mål (B x L x H)

De angivne støjemissioner er blevet målt i overensstemmelse med EN 62841-1 og EN 62841-2-5 og kan bruges til at sammenligne elværktøjet med et andet og til at foretage en foreløbig vurdering af belastningen.

Fare Støjemissioner under den faktiske brug af elværktøjet kan afvige fra de angivne værdier, afhængigt af den måde, som værktøjet anvendes på, især hvilken type emne der bearbejdes. Derfor skal du altid bruge høreværn, også når elværktøjet kører uden belastning!-118-

2.4.1 Informationer vedr. støj

De målte støjemissionsværdier efter EN 62841-1 og EN 62841-2-5 er: Lydtryksniveau L

= 3 dB (A) Støjmålingerne er blevet gennemført med det leverede savblad.

Håndrundsav K 65 cc komplet med: 1 hårdmetalbestykket rundsavblad ø 185 mm, 24 tænder 1 kløvekile (tykkelse 1,5 mm) 1 betjeningsværktøj i holder ved maskinen 1 betjeningsvejledning 1 hæfte "Sikkerhedshenvisninger" 1 transportkasse kun ved art.nr. 91B002, 91B030, 91B031, 91B032 1 parallelanslag Kapsavsystem KSS 60 cc komplet med: 1 hårdmetalbestykket rundsavblad ø 185 mm, 32 tænder 1 kløvekile (tykkelse 1,5 mm) 1 betjeningsværktøj i holder ved maskinen 1 betjeningsvejledning 1 hæfte "Sikkerhedshenvisninger" 1 transportkasse kun ved art.nr. 91B102, 91B130, 91B148 1 parallelanslag

2.6 Sikkerhedsanordninger

Fare Disse anordninger kræves for at opnå en sikker drift af maskinen og må ikke fjernes eller være defekte. Kontroller sikkerhedsanordningerne for korrekt funktion og mulige beskadigelser før drift. Brug ikke maskinen, hvis sikkerhedsanordninger mangler eller fungerer forkert. Maskinen er blevet udstyret med de efterfølgende sikkerhedsanordninger: - Fast beskyttelseskappe, ovenfor - Bevægelig beskyttelseskappe, nedenfor - Stor basisplade - Håndgreb - Spaltekniv - Koblingsanordning og elektrisk bremse - Udsugningsstuds

K 65 cc / KSS 60 cc er udelukkende egnet til længde- og tværsnit i massivt træ.-119- Det er også muligt at bearbejde materiale som spånplader, møbelplader og mdf-plader. Anvend de godkendte savblade iht. EN 847-1. Det er også muligt at forarbejde træfiberisolationsmaterialer. Brug i kontinuerlig industriel drift er ikke tilladt. Brug, som er i strid mod ovennævnte, er ikke tilladt. Producenten er ikke ansvarlig for skader, der opstår som følge af en sådan anden brug; en sådan brug gør også garantien og garantikravene ugyldige. Overhold drifts-, vedligeholdelses- og reparationsbestemmelserne fra Mafell, for at anvende maskinen efter formålet.

2.8 Tilbageværende risici

Fare Selv om produktet bruges korrekt, og sikkerhedsbestemmelserne overholdes, er anvendelsesmåden forbundet med tilbageværende risici, der kan være en sundhedsrisiko. - Ved kontakt med savbladet i startåbningens område under basispladen. - Ved kontakt med den fremstående del af savbladet under emnet, under savning. - For kontakt med roterende dele fra siden, savblad, spændeflange og flangeskrue. - Ved tilbagestød fra maskinen, hvis emnet kommer i klemme. - Ved brud af savblad / udslyngende savblad eller dele heraf. - Ved kontakt med strømførende dele ved åbnet kabinet og ikke afbrudt netstik. - Ved ugunstig påvirkning af høreevnen under længerevarende arbejde uden høreværn. - Under længerevarende drift uden udsugning er der fare for udslip af sundhedsskadeligt træstøv. 3 Sikkerhedshenvisninger Fare Tag altid hensyn til de efterfølgende sikkerhedshenvisninger og de gældende sikkerhedsbestemmelser i landet! Læs også sikkerhedsinstruktionerne i det medfølgende hæfte 070500 "Sikkerhedsinstruktioner" (i overensstemmelse med standard EN 62841-1). Generelle henvisninger: - Børn og unge må ikke betjene maskinen. Dette gælder ikke for unge i sammenhæng med en uddannelse, under opsyn af fagpersonale. - Du må aldrig arbejde med maskinen uden de foreskrevne beskyttelsesanordninger, du må ikke ændre sikkerhedsrelevante ting ved maskinen. - Ved udendørs brug af maskinen anbefales det at anvende et fejlstrømrelæ. - Beskadigede ledninger og stik skal udskiftes med det samme. Udskiftningen må kun gennemføres af Mafell eller på et autoriseret MAFELL- kundeserviceværksted for at undgå sikkerhedsfarer. - Undgå skarpe knæk i ledningen. Især under transport og lagring af maskinen må ledningen ikke vikles omkring maskinen. Du må ikke anvende: - Savblade med rids eller med ændret form. - Savblad af højt legeret hurtigstål (HSS-savblad). - Uskarpe savblade pga. øget belastning af motoren. - Savblade, hvis basisdel er tykkere eller hvis skærebredde (udlægning) er mindre end spalteknivens tykkelse. - Savblade, som ikke er egnet til savbladets omdrejningstal i tomgang. Henvisninger til brug af beskyttelsesudstyr: - Brug altid høreværn under arbejdet med saven. - Brug altid en støvbeskyttelsesmaske under arbejdet med saven. - Brug altid beskyttelsesbriller under arbejdet.-120- Henvisninger vedr. drift: Savning

Fare - Fare: Sørg for, at du ikke kommer ind i savens område eller til savbladet med hænderne. Hold på ekstra grebet eller motorhuset med den anden hånd. Bruges begge hænder til at holde saven, kan disse ikke blive kvæstet af savbladet. - Grib ikke under emnet. Beskyttelseshætten kan ikke beskytte dig mod savbladet under emnet. - Tilpas skæredybden til emnets tykkelse. Den skal kunne ses mindre end en fuld tandhøjde under emnet. - Hold aldrig emnet, der skal saves i, fast i hånden eller ovenover benet. Sikr emnet i en stabil holder. Det er vigtigt at fastgøre emnet godt for at reducere faren for kontakt med kroppen, klemning af savbladet eller tab af kontrollen. - Hold fast i el-apparatets isolerede gribeflader, hvis der udføres arbejde, hvor indsatsværktøjet kan ramme skjulte strømledninger eller apparatets egen tilslutningsledning. Kontakt med en spændingsførende ledning sætter også el- værktøjets metaldele under spænding, hvilket fører til et elektrisk stød. - Anvend altid anslag eller lige kantføring under længdesavning. Dette forbedrer snitnøjagtigheden og reducerer muligheden for, at savbladet sætter sig i klemme. - Brug altid savblade i den rigtige størrelse og med passende holdeboring (f.eks. rombeformet eller rund). Savblade, der ikke passer til savens monteringsdele, løber urund og fører til tab af kontrollen. - Anvend aldrig beskadigede eller forkerte savblad afstandsskiver eller skruer. Savbladets afstandsskiver og skruer er konstrueret specielt til din sav, til optimal ydelse og driftssikkerhed. Tilbagestød – årsager og gældende sikkerhedshenvisninger - Et tilbagestød er en pludselig reaktion som følge af, at et savblad har sat sig fast, har sat sig i klemme eller er justeret forkert, dette medfører igen, at en ukontrolleret sav går opad og bevæger sig ud af emnet og hen imod brugeren. - Sætter savbladet sig fast eller i klemme i den lukkende savspalte, blokerer det, og motorkraften slår saven tilbage hen mod brugeren. - Drejes eller justeres savbladet forkert i savsnittet, kan tænderne på den bageste savbladkant sætte sig fast i træoverfladen, hvorved savbladet bevæges ud af savspalten, og saven springer tilbage hen mod brugeren. Et tilbagestød skyldes forkert eller mangelfuld brug af saven. Det kan forhindres ved at træffe egnede forsigtighedsforanstaltninger, der beskrives i det følgende. - Hold fast i saven med begge hænder og sørg for, at dine arme befinder sig i en position, hvor du kan optage tilbagestød. Ophold dig altid ved siden af savbladet, stå aldrig i en linje med savbladet. Ved et tilbagestød kan rundsaven springe tilbage, dog kan brugeren beherske tilbagestødende ved at træffe egnede sikkerhedsforanstaltninger. - Hvis savbladet sidder i klemme, eller du afbryder arbejdet, skal du slukke saven og holde den roligt i emnet, til savbladet er standset. Forsøg aldrig at fjerne saven fra emnet eller at trække den bagud, sålænge savbladet drejer, ellers er der fare for tilbagestød. Find frem til og afhjælp årsagen til, at savbladet sidder i klemme. - Hvis du vil starte en sav, som befinder sig i emnet, skal savbladet centreres i spalten og kontrollér, om savetænderne ikke sidder fast. Sidder savbladet fast, kan det bevæge sig ud af emnet eller føre til et tilbagestød, når saven startes igen. - Støt store plader, for at mindske risikoen for tilbagestød pga. et klemmende savblad. Store plader kan bøje sig på grund af deres egenvægt. Plader skal støttes på begge sider både i nærheden af savspalten og på kanten. - Brug aldrig sløve eller beskadigede savblade. Savblade med uskarpe eller forkert indstillede tænder fører på grund af en for smal savspalte til øget friktion, fastklemning af savbladet og tilbagestød. - Træk skæredybde- og skærevinkelindstillingen fast, før du saver. Ændres indstillingerne under-121- savearbejdet, kan savbladet sætte sig fast, hvilket kan føre til et tilbagestød. - Vær særlig forsigtig, når der saves i eksisterende vægge eller i andre områder, der ikke kan ses. Det neddykkende savblad kan blokere og føre til tilbagestød, hvis der saves i skjulte genstande. Funktion af den nederste beskyttelseshætte - Kontrollér altid før brug, om den nederste beskyttelseshætte lukker korrekt. Brug ikke saven, hvis den nederste beskyttelseshætte ikke kan bevæges frit og ikke lukker med det samme. Klem eller bind aldrig den nederste beskyttelseshætte fast i åbnet position. Skulle saven falde utilsigtet ned på jorden/gulvet, kan den nederste beskyttelseshætte blive bøjet. Åbn beskyttelseshætten med indtrækningshåndtaget og sikr, at den bevæger sig frit, og at den hverken berører savblad eller andre dele i forbindelse med alle snitvinkler og snitdybder. - Kontrollér fjederens funktion til den nederste beskyttelseshætte. Vedligehold saven før brug, hvis nederste beskyttelseshætte og fjeder ikke arbejder korrekt. Beskadigede dele, klæbrige aflejringer eller ophobninger af spåner får den nederste beskyttelseshætte til at arbejde forsinket. - Åbn kun den nederste beskyttelseshætte manuelt til særlige snit som f.eks. "dykke- og vinkelsnit". Åbn den nederste beskyttelseshætte med indtrækningshåndtaget, og slip det, så snart savbladet dykker ned i emnet. Under alt andet savarbejde skal den nederste beskyttelseshætte arbejde automatisk. - Læg ikke saven på arbejdsbordet eller gulvet, uden at den nederste beskyttelseshætte dækker savbladet. Et ubeskyttet, efterløbende savblad bevæger saven imod snitretningen og saver i alt, hvad der er i vejen for saven. Vær opmærksom på, at saven har en efterløbstid. Kløvekilens funktion - Brug savbladet, der passer til kløvekilen. Kløvekilen fungerer kun, hvis savbladets grundklinge er tyndere end kløvekilen, og tandbredden være tykkere end kløvekilens. - Justér kløvekilen som beskrevet i denne betjeningsvejledning. Forkerte afstande, forkert position og indstilling kan være årsagen til, at kløvekilen ikke er i stand til at forhindre et tilbagestød på en effektiv måde. - Brug altid spaltekniv, undtaget ved "dykkesnit“. Montér kløvekilen igen efter dykkesnittet. Kløvekilen er i vejen under dykkesnit og kan udløse et tilbagestød. Dette afsnit gælder kun for håndrundsave uden MAFELL-flipkile. - Spaltekniven skal være i savespalten, for at kunne fungere. Ved korte snit kan kløvekilen ikke forhindre tilbagestød. - Brug ikke saven med bøjet spaltekile. Allerede en lille fejl kan medføre, at beskyttelseshætten lukker langsommere. Henvisninger vedr. vedligeholdelse og reparation: - Den regelmæssige rensning af maskinen, især af justéranordningen og føringen, har en stor sikkerhedsmæssig betydning. - Der må udelukkende anvendes originale MAFELL- reservedele og tilbehør. I modsat fald ydes ingen garanti og producenten hæfter ikke for produktet. - Fare for tilskadekomst ved udskiftning af savklingen! Når savklingen udskiftes, er der fare for tilskadekomst, hvis de skarpe tænder på savklingen berøres. Brug beskyttelseshandsker. Arbejd forsigtigt, når savklingen skiftes. 4 Klargøring / indstilling

Før igangsætning sørges for at el-spændingen stemmer overens med den værdi, der nævnes på maskinens skilt.

Fare Sundhedstruende støv skal opsuges med en M-suger. Ved ethvert arbejde, hvor der opstår store støvmængder, tilsluttes maskinen til en ekstern udsugningsanordning. Lufthastigheden skal være mindst 20 m/s. Den indvendige diameter på udsugningsstudsen 1 (Fig. 3) er 35 mm.-122-

Brug skarpt værktøj og vælg værktøjet fra den efterfølgende liste i henhold til materialet for at opnå en høj savekvalitet: Skæring af blødt-og hårdt træ, især langs fibernes retning: - HM-rundsavblad Ø 185 x 2,4 x 20 mm, 16 tænder Skæring af blødt og hårdt træ på tværs og langs fiberretningen: - HM-rundsavblad Ø 185 x 2,4 x 20 mm, 24 tænder Skæring af blødt-og hårdt træ, især på tværs af fibernes retning: - HM-rundsavblad Ø 185 x 2,4 x 20 mm, 32 tænder Skæring af blødt og hårdt træ, især på tværs af fibernes retning "Finsnit": - HM-rundsavblad Ø 185 x 2,4 x 20 mm, 56 tænder Savning af træfiberisolationsmaterialer: - HM-rundsavblad Ø 185 x 2,4 x 20 mm, 56 tænder Savning af plast (polystyren). - HM-rundsavblad Ø 185 x 2,4 x 20 mm, 24 tænder

4.4 Skift af savblad

Fare Afbryd strømmen til maskinen, og fjern el-stikket, før vedligeholdelse påbegyndes. Der er også fare for tilskadekomst, når savklingen står stille. Brug beskyttelseshandsker!

• Betjen trykkeren 2 (Fig. 2) og træk spærrehåndtaget 3 (Fig. 2) opad. Nu er savakslen arreteret og kontakten låst.

• Med sekskantskruetrækkeren 4 (holder Fig. 3) løsnes flangeskruen 5 (Fig. 3) til venstre. Tag nu skruen samt den forreste spændeflange 6 (Fig. 3) af.

• Nu kan savbladet fjernes, efter at den bevægelige beskyttelseshætte er blevet åbnet.

• Spændeflangerne skal være fri for vedhæftende dele.

• Kontrollér drejeretningen, når savbladet sættes i.

• Sæt herefter først spændeflangen og så flangeskruen på og spænd det hele fast ved at dreje til højre.

Fare Afbryd strømmen til maskinen og fjern el-stikket, før vedligeholdelse påbegyndes. Spaltekniven 7 (Fig. 3) forhindrer en blokering af savbladet ved længdesnit. Den rigtige afstand til savbladet ses i (Fig. 4).

• Løsn til justering skruen 8 (Fig. 3) med den medleverede sekskantskruetrækker 4 (Fig. 3).

• Forksyd spaltekniven i knivens slids og stram skruen igen.

4.6 Lægning af tilslutningsledning

Fare Vær under arbejdet opmærksom på, hvordan tilslutningsledningen er lagt. En dårlig lagt tilslutningsledning kan nedsætte sikkerheds- og arbejdsfunktionerne og komme i kontakt med værktøjet. Fig. 6 viser et eksempel på, hvordan den skal lægges. Før tilslutningsledningen hen mod kabelbøsningen og væk fra maskinen. Lad aldrig tilslutningsledningen komme i nærheden af arbejdsværktøjet. Brug som støtte velcrobåndet på udsugningsstudsen. 5 Drift

Driftsvejledningen skal gennemlæses af alle personer, der betjener maskinen, specielt skal der lægges vægt på afsnittet "Sikkerhedshenvisninger".

• Tilkobling: Tryk kontaktspærren 9 (Fig. 2) til åbning fremad. Tryk på kontaktspærren og hold den nede, mens du betjener kontakten 10 (Fig. 2). Da der er tale om en kontakt uden arretering, kører maskinen kun, når denne kontakt er trykket ned.-123- Den indbyggede elektronik sørger under tændingen for en rykfri acceleration og regulerer under belastning omdrejningstallet på den fast indstillede værdi. Desuden regulerer denne elektronik ved overbelastning tilbage, dvs. savbladet bliver stående. Sluk så for maskinen. Tænd herefter for maskinen igen og sav videre med forringet fremføringshastighed. Med stillehjulet 11 (Fig. 2) kan savbladets hastighed indstilles trinløst mellem 2700 og 5200 min

Materialegrupper - PVC, Plexi, PA - Trin 1 - 6 - Hårdt træ, blødt træ, lamineret træ - Trin 4 - 6 - Belagte pladematerialer - Trin 4 - 6 - Blød fiber - Trin 6

• Frakobling: Der frakobles ved at slippe kontakten 10 (Fig. 2). Den indbyggede, automatiske bremse gør, at savbladets udløbstid begrænses til ca. 1 - 2 s. Kontaktspærren aktiveres igen og sikrer håndrundsaven mod tilfældig tænding.

Bemærk! Ret ikke blikket ind i den brændende lampe! El-værktøjet er udstyret med et lysmodul 21 (Fig. 5). Lysmodulet forsynes med strøm i en bestemt tid, når maskinen tændes, hvorefter det er klar til brug. I driftsfunktion tænder lysmodulet automatisk for lyset, når maskinen bevæges, under længere stilstand slukkes lyset igen.

5.4 Indstilling af skæredybde

Det er muligt at indstille skæredybden trinløst mellem 0 og 66 mm. Dette gøres på følgende måde:

• Løsn klemhåndtaget 12 (Fig. 1).

• Med dykhåndtaget 13 (Fig. 1) indstilles skæredybden.

• Den indstillede dybde aflæses på skalaen 14 (Fig. 1). Som viser fungerer den skrå kant på dykhåndtaget.

• Spænd klemhåndtaget 12 (Fig. 1) igen.

Indstil altid skæredybden på en værdi, som er ca. 2 til 5 mm større end den materialetykkelse, som saves.

5.5 Indstilling af skråsnit

Det er muligt at indstille saven til den ønskede vinkel mellem 0 til 45° til skrå savning.

• Til skrå positionering stilles maskinen i udgangsposition og støttes på en sådan måde, at saveaggregatet kan svinges.

• Løsn håndtaget 15 (Fig. 1).

• Vinklen indstilles i henhold til skalaen ved drejesegmentet.

• Spænd herefter håndtaget 15 (Fig. 1).

Fare Fare for tilbagestød ved dykkesavning! Før inddykning lægges maskinen med basispladens bageste kant på et anslag, som sidder på emnet. Hold maskinen under dykning fast ved håndgrebet og skub den lidt forud!

• Løsn klemhåndtaget 12 (Fig. 1) og stil maskinen i den øverste position med dykhåndtaget 13 (Fig. 1).

• Med indtrækningskontakten 16 (Fig. 1) åbnes beskyttelseshætten således, at maskinen kan sættes på emnet, du ønsker at bearbejde.-124- Savbladet befinder sig nu frit over materialet og kan justeres i forhold til markeringen.

• Tænd maskinen og tryk dykhåndtaget 13 (Fig. 1) nedad. Dermed dykker savbladet lodret ned i emnet. Neddykningsdybden skal aflæses på skalaen 14 (Fig. 1). Spaltekniven drejer under dykningen opad. Så snart spalten bag savbladet er fri, mens maskinen bevæges forud, vender spaltekniven tilbage til den normale position.

Ved gentagende dykkesnit med samme dybde kan dykkedybden indstilles i forud. Dette gøres på følgende måde:

• Indstil maskinen til den ønskede dykkedybde.

• Åbn klemmeskruen 17 (Fig. 2) og stil anslagsstangen 18 (Fig. 2) helt ned.

• Stram klemmeskruen igen. Efter afslutning af dykkearbejder sætter du anslagsstangen til øverste position.

5.7 Savning efter opmærkning

Den bevægelige opmærkningsindikator 19 (Fig. 1) tilpasser sig også automatisk ved skrå snit. Opmærkningskanten svarer til savbladets indvendige side. Til skråsnit kan opmærkningen ses igennem åbningen på venstre side af den øvre beskyttelseshætte (pil, Fig. 1).

• Hold fast i maskinen med håndgrebene og sæt den forreste del af dens basisplade på emnet.

• Start rundsaven (se afsnit 5.2) og skub maskinen lige i skæreretningen.

• Når snittet er færdigt, slukkes saven ved at slippe kontakten 10 (Fig. 2).

5.8 Savning med parallelanslag

Parallelanslaget bruges til parallel savning til en kant. Herved er der mulighed for, at montere anslaget til højre eller venstre på maskinen. Her er snitområdet på højre side 33 - 130 mm (aflæseviser "X" Fig. 1) og på venstre side 163 - 300 mm (aflæsekant på viserkant "Y" Fig. 1). I området fra 163 til 220 mm skal maskinen stilles ca. 10 mm opad, så anslaget kan skubbes ind under motorhuset.

• Snitbredden kan indstilles ved at løsne vingeskruerne 20 (Fig. 2), dette gøres ved at forskyde anslaget og så spænde vingeskruerne igen. Du kan desuden bruge parallelanslaget som dobbelt underlag (anslaget vendes om - føringsoverfladen til emnet viser opad), for at opnå en bedre føring af rundsaven. Nu kan maskinen føres langs med en føring, der er fastgjort på emnet.

5.9 Arbejde med undergrebanslag

Undergrebsanslaget bruges til at arbejde parallelt på en eksisterende kant. Herved er der mulighed for, at montere anslaget til højre eller venstre på maskinen. Derved er snitområdet på højre side ca. 12 - 40 mm og på venstre side ca. 30 – 210 mm.

• Snitbredden kan indstilles ved at løsne vingeskruerne 20 (Fig. 2), dette gøres ved at forskyde anslaget og så spænde vingeskruerne igen. 6 Vedligeholdelse og reparation Fare Afbryd strømmen til maskinen og fjern el-stikket, før vedligeholdelse påbegyndes. MAFELL-maskiner er blevet konstrueret med henblik på mindst mulig vedligeholdelse. Kuglelejrene har livsvarig smøring. Efter længere tids drift anbefales det, at der udføres service på maskinen af på autoriseret Mafell-kundeservice værksted. Brug kun vores specielle fedtstof til alle smøresteder, ordre- nr. 049040 (1 kg - dåse).

Rengør maskinen omhyggeligt, hvis maskinen bruges i længere tid. Sprøjt blanke metaldele ind med et rustbeskyttelsesmiddel.-125- 7 Optisk signalvisning af driftstilstanden Farven på hastighedshjulet angiver maskinens driftstilstand. Så længe maskinens ydeevne ikke overbelastes, lyser hastighedshjulet permanent grønt under drift. Hvis indstillingshjulet lyser rødt, er der en fejlfunktion (se kapitel Fejlafhjælpning).

8 Afhjælpning af driftsforstyrrelser

Fare Årsagen til forstyrrelser og afhjælpning af disse kræver altid øget opmærksomhed. Afbryd strømmen og fjern el-stikket, før du undersøger fejlen! I det følgende ses en oversigt over hyppige fejl, og hvorfor de opstår. Opstår der andre fejl, bedes du kontakte din forhandler eller kundeservicen hos MAFELL direkte. Fejl Årsag Afhjælpning Maskinen kan ikke tændes, og hastighedshjulet lyser rødt Overtemperaturfrakobling Lad maskinen afkøle Overspændingsfrakobling Få strømforsyningen kontrolleret af en elektriker Underspændingsfrakobling Maskinen kan ikke tændes, og hastighedshjulet lyser ikke Ingen netspænding Få strømforsyningen kontrolleret af en elektriker Netsikring defekt Få sikringen udskiftet af en elektriker Maskinen kan ikke tændes, og hastighedshjulet lyser grønt Kulbørster slidte Bring maskine til kundeserviceværkstedet hos MAFELL Maskinen standser under skæringen, og hastighedshjulet lyser rødt Overbelastningsafbrydelse Reducer fremføringshastighed Overspændingsfrakobling Få strømforsyningen kontrolleret af en elektriker Underspændingsfrakobling Maskinen standser under skæringen, og hastighedshjulet lyser ikke Strømsvigt Få sikringerne på netværksområdet kontrolleret af en elektriker-126- Fejl Årsag Afhjælpning Savbladet klemmer sig fast For stor fremføring Reducer fremføringshastighed Sløvt savblad Slip kontakt med det samme. Maskinen fjernes fra emnet og savbladet udskiftes Spændinger i emnet Vær meget forsigtig ved savning, da risikoen for tilbageslag øges. Dårlig maskinstyring (f.eks. på grund af frihåndsstyring) Brug parallelanslag Ujævn emneoverflade Overfladen planes Savbladet vibrerer i emnet Savbladet er ikke justeret korrekt Efterspænd savbladet Emnet er ikke fastgjort Fastgør emnet med klemmer Savbladet stopper - motoren kører videre Savbladet er ikke rigtig fastgjort Efterspænd savbladet Brandplet på skærestederne Savblad, der er uskarpt eller uegnet til arbejdet Skift savblad Spånudkast tilstoppet Træ for fugtigt Rengør spånudkasteren Brug tørt træ Langvarig savning uden udsugning Maskinen tilsluttes til ekstern udsugning, f.eks. støvseparator Den nederste bevægelige afskærmning lukker ikke eller kun langsomt Spåner og trædele i den nederste bevægelige afskærmning Fjern spåner og trædele-127- 9 Specialudstyr

Savblad-HM Ø 185 x 2,4 x 20 mm, 16 tænder (længdesnit) Best.nr. 092 485 - Savblad-HM Ø 185 x 2,4 x 20 mm, 24 tænder (længde- og tværsnit) Best.nr. 092 487 - Savblad-HM Ø 185 x 2,4 x 20 mm, 32 tænder (tværsnit) Best.nr. 092 489

Savblad-HM Ø 185 x 2,4 x 20, 56 tænder (finsavning) Best.nr. 092 491

Flexslange FXS-L, længde 3,2 m Best.nr. 205276

Spånpose Best.nr. 206921 10 Eksploderet tegning og reservedelsliste De vigtigste informationer om reservedelene findes på vores hjemmeside: www.mafell.com-128-
