NAVODILA ZA UPORABO KSS 60 cc Mafell

Ročna krožna žaga / Čelilni sistem za žaganje Prevod izvirnih navodil za uporabo

Ta simbol stoji na vseh mestih, kjer so navedeni napotki za vašo varnost. Če slednjih ne upoštevate, lahko pride do hudih telesnih poškodb.

Ta simbol označuje morebiti nevarno situacijo. Če se ji ne izognete, lahko pride do poškodb proizvoda ali predmetov v okolici.

2.1 Podatki o proizvajalcu

Vsi podatki, potrebni za identifikacijo stroja, so navedeni na pritrjeni tablici o zmogljivosti.

Le za države EU Električnega orodja ne odvrzite v gospodinjske odpadke! Po evropski direktivi 2012/19/EU o odpadni električni in elektronski opremi in usklajenih nacionalnih predpisih se mora odpadna električna oprema posebej zbirati in oddati v okolju prijazno predelavo.

2.3 Tehnični podatki

50 Hz 60 Hz 50 Hz 60 Hz Odvzemna moč pri neprekinjenem obratovanju

50 Hz 60 Hz 50 Hz 60 Hz Odvzemna moč pri neprekinjenem obratovanju

35 mm Teža brez omrežnega kabla, brez vzporednega omejevalnika 5,9 kg Dimenzije (Š x D x V)

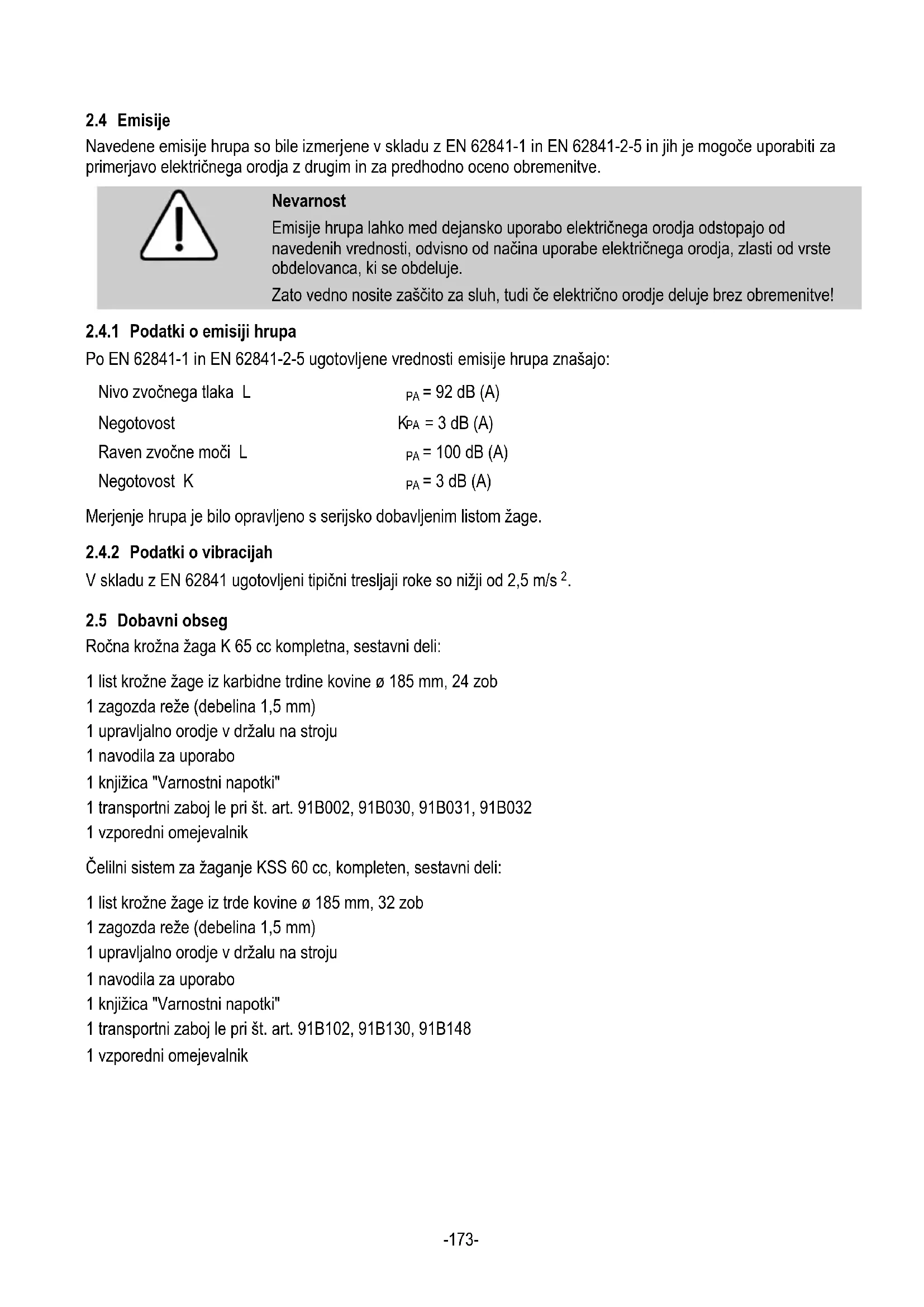

Navedene emisije hrupa so bile izmerjene v skladu z EN 62841-1 in EN 62841-2-5 in jih je mogoče uporabiti za primerjavo električnega orodja z drugim in za predhodno oceno obremenitve.

Nevarnost Emisije hrupa lahko med dejansko uporabo električnega orodja odstopajo od navedenih vrednosti, odvisno od načina uporabe električnega orodja, zlasti od vrste obdelovanca, ki se obdeluje. Zato vedno nosite zaščito za sluh, tudi če električno orodje deluje brez obremenitve!

2.4.1 Podatki o emisiji hrupa

Po EN 62841-1 in EN 62841-2-5 ugotovljene vrednosti emisije hrupa znašajo: Nivo zvočnega tlaka L

V skladu z EN 62841 ugotovljeni tipični tresljaji roke so nižji od 2,5 m/s

Ročna krožna žaga K 65 cc kompletna, sestavni deli: 1 list krožne žage iz karbidne trdine kovine ø 185 mm, 24 zob 1 zagozda reže (debelina 1,5 mm) 1 upravljalno orodje v držalu na stroju 1 navodila za uporabo 1 knjižica "Varnostni napotki" 1 transportni zaboj le pri št. art. 91B002, 91B030, 91B031, 91B032 1 vzporedni omejevalnik Čelilni sistem za žaganje KSS 60 cc, kompleten, sestavni deli: 1 list krožne žage iz trde kovine ø 185 mm, 32 zob 1 zagozda reže (debelina 1,5 mm) 1 upravljalno orodje v držalu na stroju 1 navodila za uporabo 1 knjižica "Varnostni napotki" 1 transportni zaboj le pri št. art. 91B102, 91B130, 91B148 1 vzporedni omejevalnik-174-

2.6 Varnostna oprema

Nevarnost Sledeče priprave so potrebne za varno obratovanje stroja in jih ne smete odstraniti oz. onemogočiti. Pred obratovanjem preverite delovanje varnostnih naprav in morebitne poškodbe. Ne uporabljajte stroja z manjkajočimi ali nedelujočimi varnostnimi napravami. Stroj je opremljen z naslednjimi varnostnimi napravami: - zgornji fiksiran zaščitni pokrov - spodnji premični zaščitni pokrov - velika osnovna plošča - ročaji - Zagozda reže - stikalna priprava in električna zavora - sesalni nastavek

2.7 Namenska uporaba

K 65 cc / KSS 60 cc je primerna izključno za vzdolžno in prečno žaganje masivnega lesa. Prav tako lahko obdelujete ploščni material, kot so iverne plošče, panelke in srednje debele vezane plošče. Uporabljajte dovoljene liste žage po EN 847-1. Možna je tudi predelava izolacijskih materialov iz lesnih vlaken. Uporaba v neprekinjenem industrijskem obratovanju ni dovoljena. Uporaba, ki odstopa od zgoraj opisane, ni dovoljena. Proizvajalec ne odgovarja za kakršno koli škodo, ki bi nastala zaradi takšne druge uporabe; taka uporaba prav tako razveljavlja vse garancijske in jamstvene zahtevke. Za namensko uporabo stroja upoštevajte pogoje za obratovanje, servisiranje in popravila, ki jih predpisuje podj. Mafell.

2.8 Preostalo tveganje

Nevarnost Pri namenski uporabi pa kljub upoštevanju varnostnih določil ostaja preostalo tveganje, ki je pogojeno z namenom uporabe in lahko vodi do zdravstvenih posledic. - Dotik lista žage v območju zagonske odprtine pod osnovno ploščo. - Dotik dela lista žage, ki med rezanjem štrli pod obdelovancem. - Dotik vrtljivih delov od strani: list žage, natezna prirobnica in vijak prirobnice. - Udarec stroja nazaj v primeru, če se obdelovanec zatakne. - Prelom in izmet lista žage ali delov lista žage. - Dotik napetostno prevodnih delov, ko je ohišje odprto, omrežni vtič pa ni izvlečen. - Ogrožanje sluha pri daljšem delu brez zaščite za sluh. - Emisija zdravju nevarnega lesnega prahu pri daljšem obratovanju brez sesanja. 3 Varnostni napotki Nevarnost Vedno upoštevajte sledeče varnostne napotke in varnostna določila, ki veljajo v državi uporabe! Preberite tudi varnostne napotke v priloženi knjižici 070500 »Varnostni napotki« (v skladu s standardom EN 62841-1). Splošni napotki: - Otroci in mladostniki ne smejo delati na tem stroju. Izjema so mladostniki, ki pod nadzorom strokovnjaka delajo na stroju v okviru svoje izobrazbe. - Nikoli ne delajte brez zaščitne opreme, ki je predpisana za določen delovni postopek, in na stroju nikoli ne spreminjajte ničesar, kar lahko vpliva na varnost.-175- - Pri uporabi stroja na prostem priporočamo uporabo zaščitnega stikala za okvarni tok. - Poškodovane kable ali vtiče morate takoj zamenjati. Da se prepreči ogrožanje varnosti, sme zamenjavo izvesti le podjetje Mafell ali pooblaščeni servis MAFELL. - Preprečite ostre pregibe kabla. Predvsem pri transportu in skladiščenju stroja ne smete ovijati kabla okoli stroja. Prepovedana je uporaba: - listov žage, ki so počeni ali imajo spremenjeno obliko. - listov žage iz visoko legiranega hitroreznega jekla (HSS listi žage). - topih listov žage zaradi prevelike obremenitve motorja. - listov žage, ki so debelejši od zagozde reže ali katerih rezalna širina (razpor) je manjša od debeline zagozde reže. - listov žage, ki niso primerni za število vrtljajev lista žage v praznem teku. Napotki za uporabo osebne varovalne opreme: - Pri delu vedno nosite zaščito za sluh. - Pri delu vedno nosite zaščitno masko. - Pri delu vedno nosite zaščitna očala Napotki za obratovanje: Postopek žaganja

- Nevarnost: Z rokami ne posegajte v območje žaganja in se ne dotikajte žaginega lista. Z drugo roko držite dodatni ročaj ali ohišje motorja. Če žago držite z obema rokama, ju list žage ne more poškodovati. - Ne posegajte pod obdelovanec. Pod obdelovancem vas zaščitni pokrov ne more zaščititi pred listom žage. - Globino reza prilagodite debelini obdelovanca. Viden mora biti za manj kot eno polno višino zoba pod obdelovancem. - Obdelovanca za žaganje nikoli ne držite v rokah in ga ne podpirajte z nogami. Obdelovanec fiksirajte na stabilno držalo. Pomembno je, da obdelovanec dobro pritrdite, da kolikor je možno zmanjšate nevarnost telesnega stika, zatikanja lista žage ali izgubo kontrole. - Pri delu, pri katerem lahko uporabljeno orodje zadene ob skrite električne vodnike ali lastni priključni vodnik, električno orodje držite za izolirane ročaje. Pri stiku z napetostno prevodnim vodnikom bodo tudi kovinski deli električnega orodja pod napetostjo, kar privede do električnega udara. - Pri vzdolžnem rezanju vedno uporabljajte omejevalnik ali ravno robno vodilo. To izboljša natančnost rezanja in zmanjša možnost zatikanja lista žage. - Vedno uporabljajte liste žage pravilne velikosti in s primerno izvrtino za pritrditev (npr. zvezdasto ali okroglo). Listi žage, ki niso primerni za montažne dele žage, ne krožijo pravilno in privedejo do izgube kontrole. - Nikoli ne uporabljajte poškodovanih ali napačnih podložk ali vijakov lista žage. Podložke in vijaki lista žage so zasnovani posebej za optimalno zmogljivost in obratovalno zanesljivost vaše žage. Vzroki za udarec nazaj in ustrezni varnostni napotki - Udarec nazaj je nenadna reakcija pri zagozdenju, zatikanju ali napačno usmerjenem listu žage, ki privede do tega, da se žaga nekontrolirano dvigne iz obdelovanca in zleti proti upravljalnemu osebju. - Če se list žage zatakne ali zagozdi v zapirajoči se reži žage, se blokira in sila motorja jo udari proti upravljalnemu osebju. - Če se list žage v rezu obrne ali narobe usmeri, se lahko zobci na zadnjem robu lista žage zataknejo v površino lesa, kar povzroči, da se list žage premakne iz rezalne reže in žaga odskoči proti upravljalnemu osebju. Udarec nazaj je posledica napačne ali neustrezne uporabe žage. Prepreči se lahko s primernimi preventivnimi ukrepi, ki so opisani v nadaljevanju.-176- - Žago čvrsto držite z obema rokama in pri tem pazite, da roke držite v položaju, v katerem lahko zadržite silo morebitnega udarca nazaj. Vedno se držite stransko ob listu žage, vaše telo se ne sme nikoli nahajati v liniji z listom žage. Pri udarcu nazaj lahko krožna žaga skoči nazaj, vendar lahko upravljalno osebje s primernimi preventivnimi ukrepi obvlada silo udarca nazaj. - Če se list žage zatakne ali pa prekinete delo, žago izklopite in jo držite pri miru v obdelovancu, dokler se list žage povsem na ustavi. Nikoli ne skušajte odstraniti žage iz obdelovanca ali pa je potegniti iz obdelovanca v smeri nazaj, dokler se list žage še premika, ker lahko sicer pride do udarca nazaj. Ugotovite in odpravite vzrok zatikanja lista žage. - Če želite zagnati žago, ki je še zataknjena v obdelovancu, list žage centrirajte v reži žage in se prepričajte, da zobci žage niso zataknjeni v obdelovancu. Če se list žage zatakne, se lahko premakne iz obdelovanca in povzroči udarec nazaj, ko žago znova zaženete. - Velike plošče podprite, da preprečite tveganje udarca nazaj zaradi zataknjenega lista žage. Velike plošče se lahko pod veliko lastno težo upogibajo. Plošče morajo biti na obeh straneh podprte, tako v bližini reže žage, kot tudi na robu. - Ne uporabljajte topih ali poškodovanih listov žage. Listi žage s topimi ali napačno usmerjenimi zobci povzročijo zaradi preozke reže več trenja, zatikanje lista žage in udarec nazaj. - Pred žaganjem pritegnite nastavitve globine in kota reza. Če se med žaganjem nastavitve spremenijo, se lahko list žage zatakne in pride do udarca nazaj. - Še posebej bodite previdni pri žaganju v obstoječe stene ali druga slabo vidna območja. List žage se lahko pri prodiranju v zakrite objekte blokira in povzroči udarec nazaj. Funkcija spodnjega zaščitnega pokrova - Pred vsako uporabo preverite, ali se spodnji zaščitni pokrov brezhibno zapira. Žage ne smete uporabiti, če spodnji zaščitni pokrov ni prosto gibljiv in se ne zapre takoj. Spodnjega zaščitnega pokrova nikoli ne zataknite ali privežite v odprtem položaju. Če žaga po nesreči pade na tla, se lahko spodnji zaščitni pokrov ukrivi. Zaščitni pokrov odprite z ročico za predvpoteg in se prepričajte, da se lahko prosto premika in se pri nobenem rezalnem kotu in globini ne dotika ne lista žage ne drugih delov. - Preverite delovanje vzmeti za spodnji zaščitni pokrov. Če spodnji zaščitni pokrov in vzmet ne delujeta brezhibno, je treba pred uporabo izvesti servisiranje žage. Poškodovani deli, lepljive obloge ali nabrani ostružki omejujejo nemoteno funkcijo spodnjega zaščitnega pokrova. - Spodnji zaščitni pokrov ročno odprite le pri posebnih rezih, kot so "potopni in kotni rezi". Spodnji zaščitni pokrov odprite z ročico za predvpoteg in jo spustite, kakor hitro list žage prodre v obdelovanec. Pri vseh drugih delih z žago mora spodnji zaščitni pokrov delovati avtomatsko. - Žage ne odlagajte na delovno mizo ali na tla, če spodnji zaščitni pokrov ne prekriva lista žage. Nezavarovan, iztekajoč list žage premika žago v nasprotni smeri rezanja in reže, kar mu stoji na poti. Pri tem upoštevajte čas iztekanja lista žage. Funkcija zagozde reže - Uporabite list žage, ki se prilega zagozdi reže. Da zagozda reže deluje, mora biti osnovni list žage tanjši od zagozde reže in širina zob večja od debeline zagozde reže. - Zagozdo reže justirajte, kot je opisano v navodilih za uporabo. Napačni razmiki, pozicija in usmerjenost so lahko vzrok za to, da zagozda reže ne more učinkovito preprečiti udarca nazaj. - Vedno uporabite zagozdo reže, razen pri "potopnih rezih". Po potopnem rezu ponovno montirajte zagozdo reže. Zagozda reže je pri potopnih rezih moteča in lahko povzroči udarec nazaj. Ta razdelek velja le za ročne krožne žage brez zagozde Flipp. - Da zagozda reže lahko učinkuje, se mora nahajati v reži žage. Pri kratkih rezih zagozda reže ne prepreči udarca nazaj. - Žage ne uporabljajte, če je zagozda reže ukrivljena. Že majhna motnja lahko upočasni zapiranje zaščitnega pokrova.-177- Napotki za servisiranje in vzdrževanje: - Pomemben varnostni faktor predstavlja redno čiščenje stroja, predvsem priprav za nastavitev in vodil. - Uporabljati smete le originalne MAFELL nadomestne dele in pribor. V nasprotnem primeru ugasne pravica do garancije in vsaka odgovornost proizvajalca. - Nevarnost telesnih poškodb pri zamenjavi žaginega lista! Pri zamenjavi žaginega lista obstaja nevarnost telesnih poškodb zaradi dotika ostrih zob žaginega lista. Nosite zaščitne rokavice. Pri zamenjavi žaginega lista bodite previdni. 4 Opremljanje / nastavitev

4.1 Omrežna priključitev

Za doseganje dobre kakovosti reza uporabite ostro orodje, ki ga lahko v odvisnoti od materiala in uporabe izberete iz sledečega seznama: Rezanje mehkega in trdega lesa specialno vzdolžno na smer vlaken: - list krožne žage HM Ø 185 x 2,4 x 20 mm, 16 zob Rezanje mehkega in trdega lesa prečno in vzdolžno na smer vlaken: - list krožne žage HM Ø 185 x 2,4 x 20 mm, 24 zob Rezanje mehkega in trdega lesa specialno prečno na smer vlaken: - list krožne žage HM Ø 185 x 2,4 x 20 mm, 32 zob Rezanje mehkega in trdega lesa specialno prečno na smer vlaken "fini rezi": - list krožne žage HM Ø 185 x 2,4 x 20 mm, 56 zob Rezanje izolacijskih materialov iz lesnih vlaken: - list krožne žage HM Ø 185 x 2,4 x 20 mm, 56 zob Rezanje umetnih mas (stiropor): - list krožne žage HM Ø 185 x 2,4 x 20 mm, 24 zob

4.4 Zamenjava lista žage

Nevarnost Pri vseh servisnih delih izvlecite omrežni vtič. Nevarnost telesnih poškodb tudi, ko žagin list miruje. Nosite zaščitne rokavice!

• Po odprtju premičnega zaščitnega pokrova lahko odstranite list žage.

Nevarnost Pri vseh servisnih delih izvlecite omrežni vtič. Zagozda reže 7 (sl. 3) prepreči zatikanje lista žage pri vzdolžnem rezanju. Pravilen razmik do lista žage je prikazan na (sl. 4).

• Za nastavitev popustite vijak 8 (sl. 3) s priloženim šestrobim izvijačem 4 (sl. 3).

• Zagozdo reže nastavite tako, da jo premikate v njeni vzdolžni reži in nato znova pritegnete vijak.-178-

4.6 Položitev priključnega kabla

Nevarnost Pri delu pazite na položitev priključnega kabla. Slabo položen priključni kabel lahko poslabša varnostne funkcije in delovne funkcije ter pride v stik z orodjem. Primer položitve je prikazan na sl. 6. Priključni kabel speljite v smeri kabelske uvodnice stran od stroja. Priključni kabel vedno držite čim dlje od delovnega orodja. Za oporo uporabite sprijemalno zapiralo na sesalnem nastavku. 5 Obratovanje

5.1 Prevzem v obratovanje

To Navodilo za obratovanje je treba predati vsem osebam, ki so pooblaščene za delo na stroju, pri čemer jih je treba posebej opozoriti na poglavje „Varnostni napotki“.

stopnja število vrtljajev min

• Izklop: Za izklop spustite pritisno stikalo 10 (sl. 2). Z vgrajeno avtomatsko zavoro je čas izteka lista žage omejen na pribl. 1 - 2 s. Blokada vklopa se avtomatsko ponovno aktivira in ročno krožno žago zavaruje pred nehotenim vklopom.

Pozor Ne glejte v gorečo luč! Električno orodje je opremljeno z svetlobnim modulom 21 (sl. 5). Svetlobni modul se ob vklopu žage oskrbuje določen čas in je nato pripravljen za obratovanje. V obratovalni pripravljenosti svetlobni modul ob premiku žage avtomatsko prižge luč ter jo pri daljšem mirovanju ugasne.

5.4 Nastavitev globine reza

Globino reza lahko zvezno nastavite v območju med 0 in 66 mm. V ta namen postopajte na sledeč način:

Globino reza vedno nastavite pribl. 2 do 5 mm več, kot je debelina materiala, ki se reže.-179-

5.5 Nastavitev za poševne reze

Sklop za žaganje se lahko za poševni rez nastavi na poljuben kot od 0 do 45°.

• Za poševno lego stroj namestite v izhodiščni položaj in ga podprite tako, da lahko zavrtite sklop za žaganje.

Nevarnost Nevarnost udarca nazaj pri potopnih rezih! Pred potopom prislonite stroj z zadnjim robom osnovne plošče na omejevalnik, ki je pritrjen na obdelovanec. Pri potopu stroj čvrsto držite za ročaj in ga rahlo potikajte naprej!

• Popustite zatično ročico 12 (sl. 1) in s pogrezno ročico 13 (sl. 1) stroj postavite v najvišji položaj.

• Z vzvodom 16 (sl. 1) popolnoma odprete premični zaščitni pokrov, tako da lahko stroj namestite na obdelovanec. List se zdaj nahaja prosto nad materialom in se lahko izravna za zaris.

Pri ponavljajočih potopnih rezih z enako globino lahko potopno globino predhodno nastavite. V ta namen postopajte na sledeč način:

• Znova pritegnite privojni vijak. Po končanem potopnem rezanju omejevalno palico postavite v zgornjo pozicijo.

5.7 Žaganje po zarisu

Premični kazalec zarisa 19 (sl. 1) se tudi pri poševnih rezih avtomatsko prilagodi. Zarisni rob ustreza notranji strani lista žage. Za poševne reze lahko zaris vidite skozi odprtino na levi strani zgornjega zaščitnega pokrova (puščica, sl. 1).

• Žago čvrsto držite za ročaje in jo s sprednjim delom osnovne plošče namestite na obdelovanec.

• Vklopite ročno krožno žago (glejte poglavje 5.2) in stroj enakomerno potiskajte v smeri rezanja.

• Po končanem rezanju žago izklopite tako, da spustite pritisno stikalo 10 (sl. 2).

5.8 Žaganje z vzporednim omejevalnikom

Vzporedni omejevalnik služi za žaganje vzporedno z že obstoječim robom. Pri tem se lahko omejevalnik namesti na stroj tako desno kot tudi levo. Pri tem znaša območje rezanja na desni strani 33 - 130 mm (kazalec za odčitanje „X“ sl. 1), na levi strani pa 163 - 300 mm (rob za odčitanje na robu kazalca „Y“ sl. 1). V območju od 163 – 220 mm je treba stroj postaviti za pribl. 10 mm navzgor, da se lahko omejevalnik potisne pod ohišje motorja.

• Rezalno širino lahko po prestavitvi krilatih vijakov 20 (sl. 2) nastavite, tako da ustrezno premaknete omejevalnik, nato pa krilate vijake ponovno pritegnete. Poleg tega se lahko vzporedni omejevalnik z enostavnim obratom (vodilna ploskev za rob obdelovanca kaže navzgor) uporabi tudi kot dvojna opora za boljše vodenje ročne krožne žage. Zdaj lahko stroj vodite vzdolž vodila, pritrjenega na obdelovanec.

5.9 Delo s spodnjim prijemalnim omejevalom

Spodnji prijemalni omejevalnik služi za delo vzporedno z že obstoječim robom. Pri tem se lahko omejevalnik namesti na stroj tako desno kot tudi levo. Pri tem območje rezanja na desni strani znaša pribl. 12 – 40 mm, na levi strani pa pribl. 30 – 210 mm.

Nevarnost Pri vseh servisnih delih izvlecite omrežni vtič. MAFELL stroji so zasnovani za obratovanje z malo vzdrževanja. Vstavljeni kroglični ležaji so namazani za celotno življenjsko dobo. Po daljšem času obratovanja priporočamo, da stroj oddate v pregled pooblaščenem MAFELL servisu. Za vsa mazalna mesta uporabite le naše specialno mazivo, naroč. št. 049040 (1 kg doza).

Če stroja ne boste uporabljali dlje časa, ga skrbno očistite. Napršite gole kovinske dele s sredstvom proti rji. 7 Optični signalni prikaz stanja delovanja Barva nastavitvenega kolesca za število vrtljajev označuje stanje delovanja stroja. Dokler stroj ni preobremenjen z vidika zmogljivosti, nastavitveno kolesce za število vrtljajev med delovanjem sveti zeleno. Če nastavitveno kolesce sveti rdeče, je prišlo do motnje (glejte poglavje Odprava motenj). 8 Odprava motenj

Nevarnost Ugotavljanje vzrokov in odprava obstoječih motenj vedno zahteva veliko pozornost in previdnost. Najprej izvlecite omrežni vtič! V nadaljevanju so navedene najpogostejše motnje in njihovi vzroki. V primeru drugih motenj se obrnite na svojega prodajalca ali pa direktno na servisno službo MAFELL. Motnja Vzrok Odprava Stroja ni mogoče vklopiti in nastavitveno kolesce za število vrtljajev sveti rdeče Izklop zaradi previsoke temperature Pustite, da se stroj ohladi Izklop zaradi prenapetosti Napajanje naj preveri električar Izklop zaradi podnapetosti Stroja ni mogoče vklopiti in nastavitveno kolesce za število vrtljajev ne sveti Ni omrežne napetosti Napajanje naj preveri električar Omrežna varovalka v okvari Varovalko naj zamenja električar Stroja ni mogoče vklopiti in nastavitveno kolesce za število vrtljajev sveti zeleno Grafitne ščetke obrabljene Stroj odnesite v MAFELL servisno delavnico Stroj se med rezanjem ustavi in nastavitveno kolesce za število vrtljajev sveti rdeče Izklop zaradi preobremenitve Zmanjšajte potisno hitrost Izklop zaradi prenapetosti Napajanje naj preveri električar Izklop zaradi podnapetosti Stroj se med rezanjem ustavi in nastavitveno kolesce za število vrtljajev ne sveti Izpad omrežja Omrežne predvarovalke naj preveri električar-181- Motnja Vzrok Odprava List žage se pri potiskanju naprej zatika Premočan potisk naprej Zmanjšajte potisno hitrost Top list žage Takoj spustite stikalo. Žago odstranite iz obdelovanca in zamenjajte list žage Napetost v obdelovancu Povečana previdnost pri žaganju, tveganje povratnega udarca se poveča. Slabo vodenje stroja (npr. s prostoročnim vodenjem) Uporabite vzporedni omejevalnik Neravna površina obdelovanca Naravnajte površino Žagin list vibrira v obdelovancu Žagin list ni pravilno naravnan Zategnite žagin list Obdelovanec ni pritrjen Obdelovanec pritrdite z vpenjali Žagin list se ustavi - motor se še naprej vrti Žagin list ni pravilno pritrjen Zategnite žagin list Ožgana mesta na rezalnih mestih Za delovni postopek neprimeren ali top list žage Zamenjajte list žage Zamašen izmet ostružkov Preveč vlažen les Očistite izmet ostružkov Uporaba suhega lesa Dolgo rezanje brez odsesavanja Žago priklopite na eksterno sesalno napravo, npr. mali odpraševalnik Spodnji premični zaščitni pokrov se ne zapira ali pa se zapira le počasi Ostružki in kosi lesa v spodnjem premičnem zaščitnem pokrovu Odstranite ostružke in kose lesa-182- 9 Poseben pribor

list žage - HM Ø 185 x 2,4 x 20 mm, 16 zob (vzdolžni rez) naroč. št. 092 485 - list žage - HM Ø 185 x 2,4 x 20 mm, 24 zob (vzdolžni in prečni rezi) naroč. št. 092 487 - list žage - HM Ø 185 x 2,4 x 20 mm, 32 zob (prečni rez) naroč. št. 092 489

vodilo F80, dolžina 800 mm naroč. št. 204 380 - vodilo F110, dolžina 1100 mm naroč. št. 204 381 - vodilo F160, dolžina 1600 mm naroč. št. 204 365 - vodilo F210, dolžina 2100 mm naroč. št. 204 382

vodilo F310, dolžina 3100 mm naroč. št. 204 383

Sesalno-vpenjalni sistem Aerofix F-AF 1 naroč. št. 204 770 - vodilni mehanizem ML naroč. št. 204 378

vodilni mehanizem M naroč. št. 208 170

kotni omejevalnik F-WA naroč. št. 205 357 - Pribor za vodilo: - Primež F-SZ180MM (2 kosa) - povezovalni kos F-VS

torba z vodili TZ-FST1600 naroč. št. 207 770 naroč. št. 204 363 naroč. št. 095 257

komplet torbe z vodili F80/160 s kotnim omejevalnikom vsebuje: F80 + F160 + povezovalni kos + kotni omejevalnik + 2 primeža + torbo z vodili naroč. št. 209 592 - komplet torbe za vodilo F160/160 vsebuje: 2 x F160 + povezovalni kos + 2 primeža + torbo z vodili naroč. št. 209 591 - blokirnik udarca nazaj F-RS naroč. št. 202 867 - spodnje prijemalno omejevalo UA naroč. št. 206 073

Fleksibilna cev FXS-L, dolžina 3,2 m naroč. št. 205276

Končni pokrovi zap. F-EK naroč. št. 205400 - Oprijemni profil zap. F-HP 6.8M naroč. št. 204376

Zaščita pred pretrgom zaradi ostružkov zap. F-SS 3,4M naroč. št. 204375
