| Typ produktu | Elektrické nožnice na živý plot bez drôtu (akumulátorové) |
| Značka | Wolf Garten |
| Model | 30R |
| Vymeniteľné čepele | Čepeľ na kríky (FINESSE 30B) a čepeľ na trávu (FINESSE 30R) – dĺžka 30 cm |
| Typ napájania | Akumulátor lítium-iónový 7,2 V (súčasťou je nabíjačka) |
| Čas nabíjania | Približne 4 hodiny |
| Hmotnosť | Približne 1,5 kg (s akumulátorom) |
| Hlavné funkcie | Rezanie a strihanie živých plotov, kríkov, okrajov trávnika |
| Spustenie | Bezpečnostný spínač + spínač zap/vyp |
| Bezpečnosť | Bezpečnostný spínač, ochrana čepele, zastavenie pri uvoľnení, čepeľ zastavená zotrvačnosťou |
| Stupeň ochrany | IPX1 (odolný voči striekajúcej vode) |
| Trieda ochrany | III (veľmi nízke bezpečné napätie) |
| Údržba a čistenie | Po každom rezaní očistite a namažte čepele (WD-40). Prístroj očistite suchou handričkou. Nestriekajte vodou. |
| Dostupné náhradné diely | Čepeľ na kríky (ref. 7080021), čepeľ na trávu (ref. 7079021), nabíjačka (ref. 7079072) |
| Záruka | Zákonná záruka na chyby materiálu a spracovania |
Často kladené otázky - 30R Wolf Garten
Otázky používateľov k 30R Wolf Garten
0 otázka o tomto zariadení. Odpovedzte na tie, ktoré poznáte, alebo položte vlastnú.
Položte novú otázku o tomto zariadení
Stiahnite si návod pre váš Elektrické nožnice na živý plot vo formáte PDF zadarmo! Nájdite svoj návod 30R - Wolf Garten a vezmite svoje elektronické zariadenie späť do rúk. Na tejto stránke sú zverejnené všetky dokumenty potrebné na používanie vášho zariadenia. 30R značky Wolf Garten.

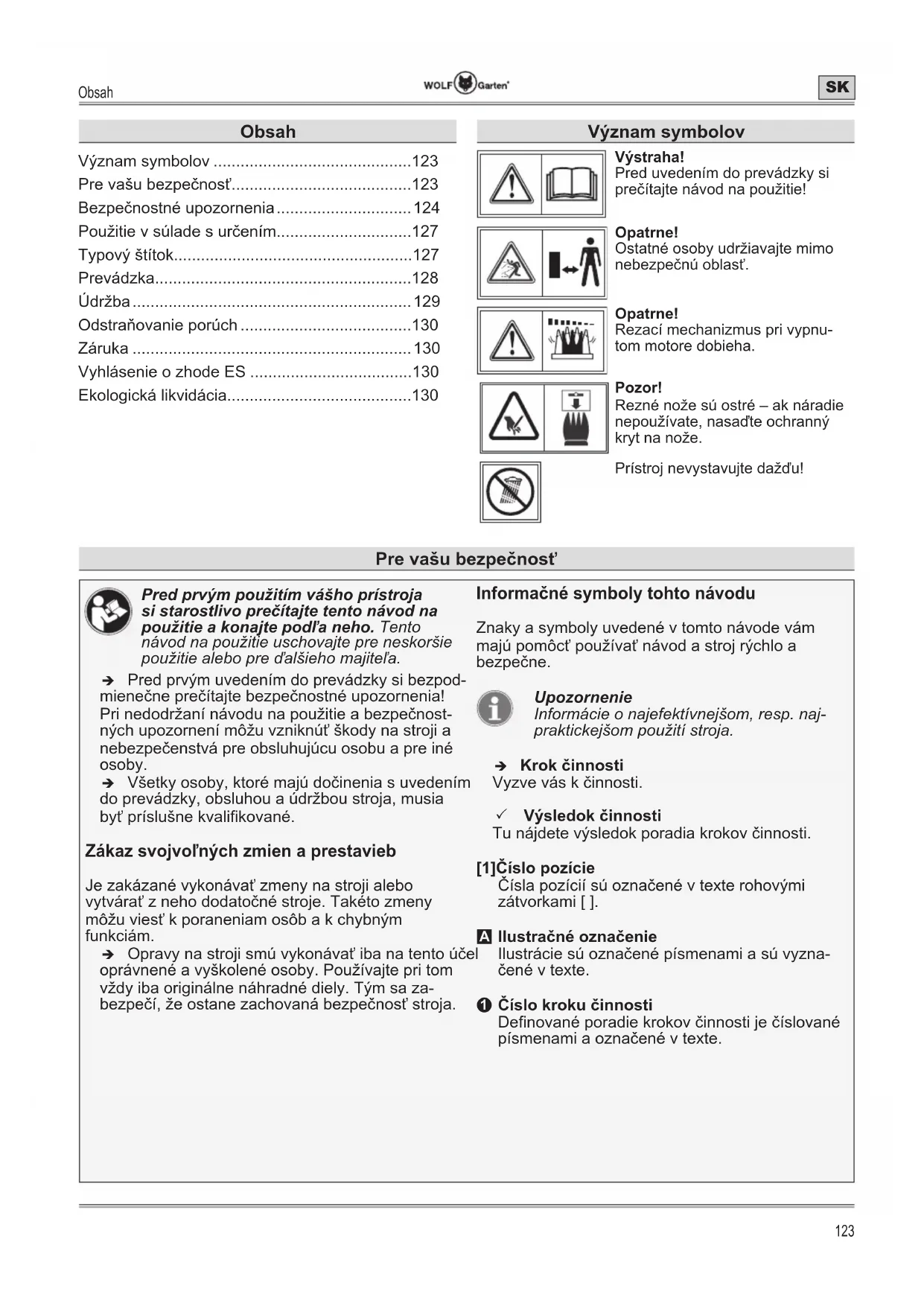

NÁVOD NA OBSLUHU 30R Wolf Garten
SK Slovenský 123 (Originálny navod na obsluhu)
Ekologická likvidace ....122
Význam symbolů
Výstraha!
Ekologická likvidace
Použitie v súlade s určením....127
Odstraňovanie porúch 130
Záruka 130
Vyhlásenie o zhode ES ....130
Ekologická likvidácia....130
Význam symbolov
Výstraha!
Ostatné osoby udržiavajte mimo nebezpečnú oblast'.
Opatrne!
Rezací mechanizmus pri vypnu- tom motore dobieha.
Pozor!
Rezné nože sú ostré – ak náradie nepoužívate, nasadte ochranný kryt na nože.
Prístroj nevystavujte dažđu!
Pred prvým použitím vášho prístroja si starostlivo prečítajte tento návod na použitie a konajte podľa neho. Tento návod na použitie uschovajte pre neskoršie použitie alebo pre d’alšieho majitel’a.
→ Pred prvým uvedením do prevádzky si bezpodmienečne prečítajte bezpečnostné upozornenia! Pri nedodržaní návodu na použitie a bezpečnostných upozornení môžu vzniknút škody na stroji a nebezpečenstvá pre obsluhujúcu osobu a pre iné osoby.
→ Všetky osoby, ktoré majú dočinenia s uvedením do prevádzky, obsluhou a údržbou stroja, musia byť príslušne kvalifikované.
Zákaz svojvol'ných zmien a prestavieb
Je zakázané vykonávať zmeny na stroji alebo vytvárat' z neho dodatočné stroje. Takéto zmeny môžu viest' k poraneniam osôb a k chybným funkciám.
→ Opravy na stroji smú vykonávat' iba na tento účel oprávnené a vyškolené osoby. Používajte pri tom vždy iba originálne náhradné diely. Tým sa zabezpečí, že ostane zachovaná bezpečnosť stroja.
Znaky a symboly uvedené v tomto návode vám majú pomôct' používat' návod a stroj rýchlo a bezpečne.
Upozornenie
Informácie o najefektívnejšom, resp. najpraktickejšom použití stroja.
→ Krok činnosti
Vyzve vás k činnosti.
√ Výsledok činnosti
Čísla pozícií sú označené v texte rohovými zátvorkami [ ].
A Ilustračné označenie
Ilustrácie sú označené písmenami a sú vyznačené v texte.
Bezpečnostné upozornenia
V tomto návode na použitie sa používajú nasledujúce stupne nebezpečenstiev, aby sa upozornilo na potenciálne nebezpečné situácie:
NEBEZPEČENSTVO!
Bezprostredne hrozí nebezpečná situácia a táto vedie, ak sa nedodržia opatrenia, k t'ažkým poraneniam alebo až k smrti.
VÝSTRAHA!
Môže sa vyskytnúť nebezpečná situácia a táto vedie, ak sa nedodržia opatrenia, k t'ažkým poraneniam alebo až k smrti.
OPATRNE!
Môže sa vyskytnúť nebezpečná situácia a táto vedie, ak sa nedodržia opatrenia, k l'ahkým alebo k nepatrným poraneniam.
Pozor!
Môže sa vyskytnút' pravdepodobne škodlivá situácia a táto vedie, ak sa jej nezabrání, k vecným škodám.
➢ Opatrenia na odvrátenie nebezpečenstva
Pracovnú oblast' udržiavajte čistú a dobre osvetlenú. Neporiadok alebo neosvetlené pracovné oblasti môžu viest' k nehodám.
S elektrickým náradím nepracujte v prostredí ohrozenom výbuchom, v ktorom sa nachádzajú horľavé kvapaliny, plyny alebo prachy. Elektrické náradie môže vytvárat’ iskry, ktoré môžu zapálit’ prach alebo výpary.
Počas používania elektrického náradia udržujte deti a ostatné osoby mimo pracovnej oblasti. Pri odchýlení môžete stratit kontrolu nad prístrojom.
Ihned' vytiahnite siet'ovú zástrčku, ked' bolo vedenie poškodené alebo pretnuté.
Prípojná zástrčka elektrického náradia sa musí hodit' do zásuvky. Zástrčka sa nesmie žiadnym spôsobom menit'. Nepoužívajte adaptérovú zástrčku spolu s ochranne uzemnenými elektrickými náradiami.
Nezmenené zástrčky a vhodné zásuvky znižujú riziko zásahu elektrickým prúdom.
Zabráňte kontaktu tela s uzemnenými plochami, ako rúry, kúrenia, sporák a chladničky. Hrozí zvýšené riziko zásahom elektrickým prúdom, keď je Vaše telo uzemnené.
➢ Elektrické náradie udržiavajte mimo dažďa alebo mokra. Vniknutie vody do elektrického náradia zvyšuje riziko zásahu elektrickým prúdom.
Kábel nepoužívajte na iné účely, na nosenie elektrického náradia, na zavesenie ani na vytiahnutie zástrčky zo zásuvky. Kábel udržiavajte vzdialený od tepla, oleja, ostrých hrán alebo pohybujúcich sa dielov prístroja. Poškodené alebo zamotané kable zvyšujú riziko zásahu elektrickým prúdom.
Nabíjajte iba akumulátory Wolf-Garten. Napätie akumulátora sa musí prispôsobit' nabíjaciemu napätiu nabíjačky. Inak hrozí nebezpečenstvo požiaru a výbuchu.
Prístroj udržiavajte čistý. V dôsledku znečistení hrozí nebezpečenstvo zásahu elektrickým prúdom.
Bezpečnost' osób
Tento prístroj nesmú používat' osoby s obmedzenými fyzickými, senzorickými alebo duševnými schopnost'ami alebo s nedostatočnými skúsenost'ami a vedomost'ami, ani ked' sú pod dozorom alebo boli zaučené ohľadom bezpečného používania prístroja a rozumejú nebezpečenstvám, ktoré z použitia vyplývajú.
Deti sa s prístrojom nesmú hrat'.
Čistenie a údržbu prostredníctvom používatel'a nesmú vykonávat' deti.
Prístroj nepoužívajte s chybnými alebo nenamontovanými bezpečnostnými zariadeniami.
Bezpečnostné upozornenia
Bud'te pozorný, dávajte pozor na to, čo robíte, a k práci s elektrickým náradím pristupujte s rozumom. Elektrické náradie nepoužívajte, ked' ste unavený alebo pod vplyvom drog, alkoholu alebo liekov. Moment nepozornosti pri používaní elektrického náradia môže viest' k závažným poraneniam.
Noste osobné ochranné vybavenie a vždy ochranné okuliare. Nosenie osobného ochranného vybavenia, ako maska proti prachu, protišmyková bezpečnostná obuv alebo ochrana sluchu, podľa druhu a použitia elektrického náradia, znižuje riziko poranení.
Skôr ako elektrické náradie zapnete, odstráňte nastavovacie nástroje alebo klúče na skrutky. Nástroj alebo klúč, ktorý sa nachádza v rotujúcej časti prístroja, môže viest' k poraneniam.
Zabráňte abnormálnemu držaniu tela. Postarajte sa o bezpečný postoj a neustále udržiavajte rovnováhu. Vďaka tomu budete môť kosačku lepšie kontrolovať v neočakávaných situáciách.
Noste vhodný odev. Nenoste vol'ný odev ani šperky. Vlasy, odev a rukavice udržiavajte mimo pohybujúcich sa dielov. Vol'ný odev, šperky alebo dlhé vlasy sa môžu zachytit' pohyblivými dielmi.
Vždy vyčkajte na zastavenie rezacieho mechanizmu.
Za nasledujúcich okolností prístroj vypnite a odstráňte akumulátor. Presvedčte sa, že sa úplne zastavili všetky pohybujúce sa diely:
- skôr ako opustíte prístroj.
- skôr ako začnete uvoľňovať zablokovanie; - skôr ako začnete vykonávať čistiace, údržbové alebo nastavovacie práce; - skôr ako budete prístroj kontrolovať na prítomnos poškodení, napr. po zasiahnutí cudzieho telesa.
Použitie a ošetrovanie elektrického náradia
Prístroj nepret'ažujte. Na vašu prácu použite určené elektrické náradie. Pomocou vhodného elektrického náradia budete pracovať lepšie a bezpečnejšie v uvedenom rozsahu výkonu.
Nepoužívajte elektrické náradie, ktorého spínač je chybný. Elektrické náradie, ktoré už nie je možné zapnút' alebo vypnút', je nebezpečné a musí sa opravit'.
Nepoužívané elektrické náradie uschovajte mimo dosah detí. Prístroj nenechajte používať osobám, ktoré s ním nie sú oboznámené alebo si neprečítali tieto pokyny. Elektrické náradie je nebezpečné, ked sa používa neskúsenými osobami.
O elektrické náradie sa starajte svedomito. Kontrolujte, či pohyblivé diely fungujú bezchybne a či sa nezasekávajú, či diely nie sú zlomené ani poškodené tak, že je obmedzená funkcia elektrického náradia. Poškodené diely nechajte pred použitím prístroja opravit'. Pôvodom mnohých nehôd je zle udržiavané elektrické náradie.
Rezacie nástroje udržiavajte ostré a čisté. Starostlivo udržiavané rezacie mechanizmy s ostrými reznými hranami sa menej zasekávajú a l'ahšie sa vedú.
Elektrické náradie, príslušenstvo, vložené nástroje atd'. používajte podl'a týchto pokynov. Zohl'adnite pritom pracovné podmienky a vykonávanú činnost'. Použitie elektrického náradia na iné ako určené druhy použitia môže viest' k nebezpečným situáciám.
Siet'ovú zástrčku ihned' odpojte od elektrickej siete, ked' bolo vedenie poškodené alebo pretnuté.
Vaše náradie nechajte opravovat' iba kvalifikovanému, odbornému personálu a iba s originálnymi náhradnými dielmi. Tým sa zabezpečí, že ostane zachovaná bezpečnosť elektrického náradia.
Použitie a ošetrovanie akumulátorového náradia
Akumulátor nabíjajte iba pomocou nabíjačky odporúčanej výrobcom.
Pri nesprávnom použití môžu z akumulátora unikat' kvapaliny. Zabráňte kontaktu s nimi. Pri náhodnom kontakte vypláchnite vodou. Ked' sa kvapalina dostane do očí, dodatočne vyhl'adajte lekársku pomoc.
Unikajúca kvapalina akumulátora môže viest' k podráždeniam kože alebo k popáleninám.
Prístroj sa nesmie otvárat' a akumulátor odoberat'. Hrozí nebezpečenstvo poranení a nebezpečenstva požiaru!
Bezpečnostné upozornenia
Bezpečnostné upozornenia špecifické pre záhradnícke nožnice
Všetky časti tela udržiavajte mimo rezacieho noža. Pri bežiacom noži sa nepokúšajte odstraňovat' strihanú hmotu ani držat' strihaný materiál. Uviaznutú strihanú hmotu odstraňujte iba pri vypnutom prístroji. Moment nepozornosti pri použivaní akumulátorových nožníc môže viest' k poraneniam.
Záhradnícke nožnice noste pri zastavenom noži za rukovát'. Pri preprave alebo uschovaní záhradníckych nožníc vždy natiahnite ochranný kryt. Starostlivé zaobchádzanie s prístrojom znižuje nebezpečenstvo poranenia nožom.
Elektrické náradie držte iba za zaizolované plochy rukováti, pretože rezací nož sa môže dostat’ do kontaktu so skrytými elektrickými vedeniami. Kontakt rezacieho noža s vedením pod napátím môže uviesť kovové časti prístroja pod napätie a môže dôjst’ k zásahu elektrickým prúdom.
Kábel udržiavajte vždy mimo oblasti strihania. Počas pracovného procesu môže byť kábel skrytý v kroví a nedopatrení sa môže pretnúť.
Krovie prekontrolujte na prítomnost' skrytých objektov, ako napr. drôtené ploty, skôr ako začnete s prácou. Môžete tak zabrániť kolízii.
Odporúčame vám použit' prúdový chránič so spúšťacím prúdom 30 mA alebo menším.
Všeobecné bezpečnostné upozornenia pre nožnice na trávniky, kontúry a kríky
Záhradnícke nožnice používajte v určenej súkromnej oblasti na starostlivost' o kríky, kroviny, kry a trávnaté plochy.
Akumulátorové nožnice nepoužívajte, z dôvodu telesného ohrozenia používatel'a, na rozdrobovanie v zmysle kompostovania.
Akumulátorové nožnice by ste nemali používať na verejných zelených priestranstvách, v parkoch, športoviskách, na uliciach atd., ani v poľnohospodárstve / lesníctve.
Prístroj zapnite až vtedy, ked' sú ruky a nohy dostatočne vzdialené od rezacích nožov.
➢ Prihliadajte na to, že aj pri vybitých prístrojoch hrozí pri zapnutí zásadne nebezpečenstvo poranenia v dôsledku zvyškového nabitia.
Mladší 16 rokov nesmú prístroje obsluhovať.
Tento prístroj sa nesmie používat' det'mi ani osobami s obmedzenými telesnými, senzorickými alebo duševnými schopnost'ami alebo s nedostatočnými skúsenost'ami a vedomost'ami. Prístroj taktiež nesmú používat' osoby, ktoré nie sú oboznámené s týmto návodom na použitie. Miestne predpisy môžu stanovovat' vekové obmedzenie pre používatel'ov.
Bezpečnostné upozornenia špecifické pre nožnice na trávniky
Trávnik pred strihaním trávnatých plôch, resp. okrajov trávnika očistite od cudzích telies ako vetvy, kamene, drôty atd'.
Prístroj používajte iba za denného svetla alebo za dobrého umelého osvetlenia.
Akumulátor
Nebezpečenstvo požiaru!
Akumulátor nabíjajte iba pri teplote okolia medzi 10 °C až 45 °C. Po silnom zaťažení nechajte akumulátor najskôr vychladnúť.
Nabíjačka
Káblové spojenia odpájajte iba t'ahaním za zástrčku. Ţahanie za kábel môže poškodit' kábel a zástrčku a už viac nie je zaručená elektrická bezpečnosť.
Nikdy nepoužívajte nabíjačku, keď sú kábel, zástrčka alebo prístroj samotný poškodené vonkajšími vplyvmi. Nabíjačku odneste do najbližšej odbornej dielne.
Nabíjačku v žiadnom prípade neotvárajte. V prípade poruchy odvezte nabíjačku do odbornej dielne.
Bezpečnostné upozornenia
Prístroj chráňte pred teplom a požiarom.
Neodkladajte ho na vykurovacie telesá ani ho dlhšiu dobu nevystavujte silnému slnečnému žiareniu.
Prístroj používajte iba pri teplote okolia medzi -10 °C až + 45 °C.
Prístroj sa nesmie otvárat' a akumulátor sa nesmie odoberat'.
Prístroj sa nesmie skratovat' a do zdierky nabíjania sa nesmú strkat' žiadne predmety.
Použitie v súlade s určením
Akumulátorové nožnice sú určené výhradne na starostlivosť o okraje trávnika, menšie trávnaté plochy, ako aj o kríky v súkromnej oblasti. Každé použitie prekračujúce tento rozsah sa považuje za použitie v rozpore s určením.

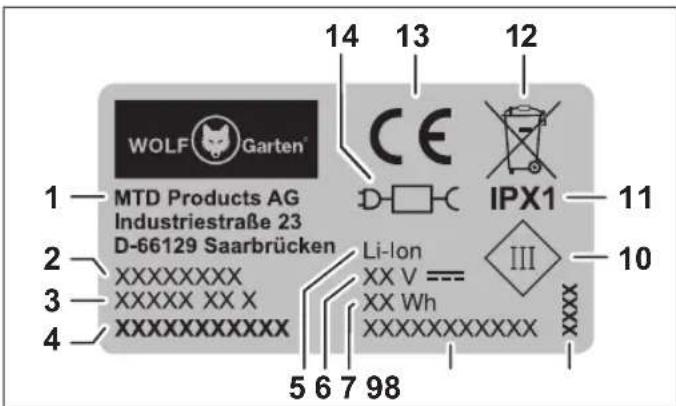

Typový štítok nájdete na telese prístroja.
Štruktúra


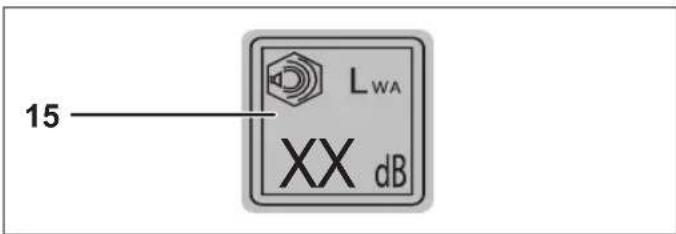

15 LWA XX dBOvládacie prvky (obr. K)
Nabíjanie akumulátora (obr. A)
VÝSTRAHA!
Poranenia alebo vecné škody.
Nabíjať iba v suchých priestoroch.
Používajte iba originálnu nabíjačku WOLF-Garten!
OPATRNE!
Poranenia alebo vecné škody.
➢ Prihliadajte na siet'ové napätie!
Nabíjačka sa musí zhodovat's údajmi na typovom štítku prístroja.
Upozornenie
Pred prvým použitím sa musí akumulátor nabit'.
Zapnutie/vypnutie akumulátorových nožníc (obr. B C)
OPATRNE!
Poranenia alebo vecné škody.
Používajte vhodnú ochranu očí a pevnú obuv.
Akumulátorové nožnice zapínajte iba vtedy, ked' sa ruky a nohy nachádzajú mimo dosahu rezacieho mechanizmu.
→ Bezpečnostný spírcč1 opát' uvoľnite.
→ Na vypnutie akumulátorových nožníc uvoľnite spínač ZAP/VYP C ②.
Všeobecné upozornenia k akumulátoru:
V záujme dlhšej životnosti akumulátora by ste mali dodržat' nasledujúce body:
- Pri nízkom napätí akumulátora sa znižuje počet zdvihov nožníc. V tomto prípade sa musí akumulátor nabit'.
- Lítium-iónový akumulátor sa musí nabit' pred dlhšími prestávkami, napr. pred uskladnením.
• Doba nabíjania: cca 4 hodín. - Lítium-iónový akumulátor je možné nabíjať v každom stave nabitia a nabíjanie je možné ke-dykol'vek prerušiť bez toho, aby sa akumulátor poškodil (bez pamäťového efektu).
- Aby sa zabránilo efektu samočinného vybitia akumulátora, vytiahnite konektor nabíjačky z akumulátorových nožníc, hned' ako sa nabíjačka odpojí od siete.
Tipy na tvarovacie strihanie okrasných drevín (obr. I J)
→ Vytvorte si šablónu z kartó ualebo z iného, l'ahkého veľkoplošného materiálu, pomocou ktorého es l'ahko dosiahnete rovnomerný strih, napr. pre guľu 1.
→ Šablónu si môžete okrem toho vytvorit tým, že pomocou lát a šnúry J, vytvoríte napr. kužel J.
Údržba
VÝSTRAHA!
Prístroj neotvárajte, v prípade pochybností vždy vyhl'adajte odbornú dielňu.
Pred údržbovými a čistiacimi prácami na prístroji vždy odstráňte akumulátor.
Nesiahajte na bežiace čepele.
Čistenie
→ Nože vyčistite a naolejujte (odporúča sa multifunkčný olej WD-40) po každom strihaní.
→ Akumulátorové nožnice očistite pomocou mäkkej handričky, resp. pri silnom znečistení kefkou.
→ Na konci záhradnej sezóny vyčistite a premažte prevodovku (pozri „Čistenie alebo výmena noža“).
Pozor!
Na nožnice v žiadnom prípade nestriekajte vodu.
Servis
Vaše náradie nechajte opravovat' iba kvalifikovanému, odbornému personálu a iba s originálnymi náhradnými dielmi. Tým sa zabezpečí, že ostane zachovaná bezpečnost' elektrického náradia.
Pozor!
Iné údržbové práce, ako sú opísané v tomto návode na použitie, smú vykonávať iba výrobca alebo jeho zastúpenie.
Čistenie alebo výmena nožov (obr. D E F G H)
Upozornenie
Nôž by sa vo všeobecnosti nemal prebrúsit', ale vymenit'.
→ Nadvihnite zablokovane 1e① a lyžinu smerom dozadu ②.
→ Nôž vyberte z akumulátorových nožníc.
→ Plastový krúžok nožnnamastite vazelínou.
→ Vyčistite viditel'nú oblast' prevodovky a taktiež ju premažte tukom.
→ Nože zaistite na kryte prevodový
→ Lyžinu presúvajte cez akumulátorové nožnice dovtedy, kým sa nezaistí aretácia G H (nôž sa automaticky zaistí v prevodovke).
Skladovanie
→ Akumulátorové nožnice uschovajte mimo dosahu detí.
→ Pri preprave a skladovaní vždy nasad'te ochranu noža.
Lítium-iónový akumulátor sa musí nabit' pred dlhšími prestávkami, napr. pred uskladnením v zime.
→ Akumulátorové nožnice uskladnite na suchom mieste bez prítomnosti mrazu.
Odstraňovanie porúch
VÝSTRAHA!
Nebezpečenstvo poranení alebo vecných škôd
V prípade pochybností vždy vyhl'adajte odbornú dielňu.
Pred každou kontrolou alebo pred prácou na prístroji vždy vypnite prístroj a odstráňte sieťový kábel.
Prístroj neotvárajte, v prípade pochybností vždy vyhl'adajte servisnú dielňu WOLF-Garten.
Akumulátorové nožnice odstavte pred každou kontrolou alebo prácou na noži.
| Problém Možná príčina Náprava | ||
| Nože sa zahrievajú. Nože sú tupé. Vyhľadajte odbornú dielňu. | ||
| Motor nebeží. | Akumulátor je vybitý.Akumulátor je chybný. | Nabite akumulátor.Vyhľadajte odbornú dielňu. |
| Problémy pri nabíjaní akumulátora. | Akumulátor alebo nabíjačka chybný/chybná. | Vyhľadajte odbornú dielňu. |
| Nepokojný chod, silné vibrovanie prístroja. | Nôž je poškodený. Vymeňte nôž. | |
Náhradné diely a príslušenstvo
V každej krajine platia záručné podmienky vydané našou spoločnosťou alebo importérom. Poruchy na vašom prístroji odstránime v rámci záruky bezplatne, pokial' by bola príčinou chyba materiálu alebo výroby. V záručnom prípade sa, prosím, obrát'te na vášho predajcu alebo na najbližšiu pobočku.
Vyhlásenie o zhode ES
Đalšie údaje k prístroju nájdete na samostatne priloženom vyhlásení o zhode ES, ktoré je súčasťou tohto návodu na použitie.
Elektrické náradie, príslušenstvo a obaly sa musia odovzdat' na ekologické opätovné zhodnotenie.
Akumulátory/batérie:
Akumulátory/batérie nehádžte do domového odpadu, ohňa ani vody. Akumulátory/batérie sa majú zbierat', recyklovať alebo likvidovať ekologickým spôsobom.
Iba pre krajiny EU: Elektrické náradie nevyhadzujte do domového odpadu! Podl'a európskej smernice 2012/19/EÚ o starých elektrických a elektronických zariadeniach a jej realizácii v národnom práve sa musí už nepoužívané elektrické náradie zbierat' oddelene a odovzdat' na ekologické opätovné zhodnotenie.
Vsebina
Pomen simbolov ....131
Za vašo varnost ....131
Varnostna opozorila 132
Pravilna namenska uporaba ....135
Tipska tablica ....135
Delovanje....135
Vzdrževanje ....136
Odprava motenj 137
Garancija 137
CE-Izjava o skladnosti ....137
Okolju prijazna odstranitev 137
Pomen simbolov
Opozorilo!
Pred prvo uporabo naprave prebe-rite navodila za uporabo!
