| Typ produktu | Bezdrátový nůžky na živý plot (akumulátorový) |
| Značka | Wolf Garten |
| Model | 30R |
| Vyměnitelné nože | Nůž na keře (FINESSE 30B) a nůž na trávu (FINESSE 30R) – délka 30 cm |
| Typ napájení | Lithium-iontový akumulátor 7,2 V (součástí nabíječka) |
| Doba nabíjení | Přibližně 4 hodiny |
| Hmotnost | Přibližně 1,5 kg (s akumulátorem) |
| Hlavní funkce | Řezání a stříhání živých plotů, keřů, okrajů trávníku |
| Uvedení do provozu | Bezpečnostní spínač + spínač zapnutí/vypnutí |
| Bezpečnost | Bezpečnostní spínač, kryt nože, zastavení uvolněním, setrvačné zastavení nože |
| Stupeň krytí | IPX1 (odolný proti stříkající vodě) |
| Třída ochrany | III (velmi nízké bezpečné napětí) |
| Údržba a čištění | Po každém řezu vyčistěte a namažte nože (WD-40). Čistěte přístroj suchým hadříkem. Nestříkejte vodou. |
| Dostupné náhradní díly | Nůž na keře (ref. 7080021), nůž na trávu (ref. 7079021), nabíječka (ref. 7079072) |
| Záruka | Zákonná záruka na vady materiálu a zpracování |
Často kladené otázky - 30R Wolf Garten
Dotazy uživatelů ohledně 30R Wolf Garten
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Elektrické nůžky na živý plot ve formátu PDF zdarma! Najděte svůj návod 30R - Wolf Garten a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. 30R značky Wolf Garten.

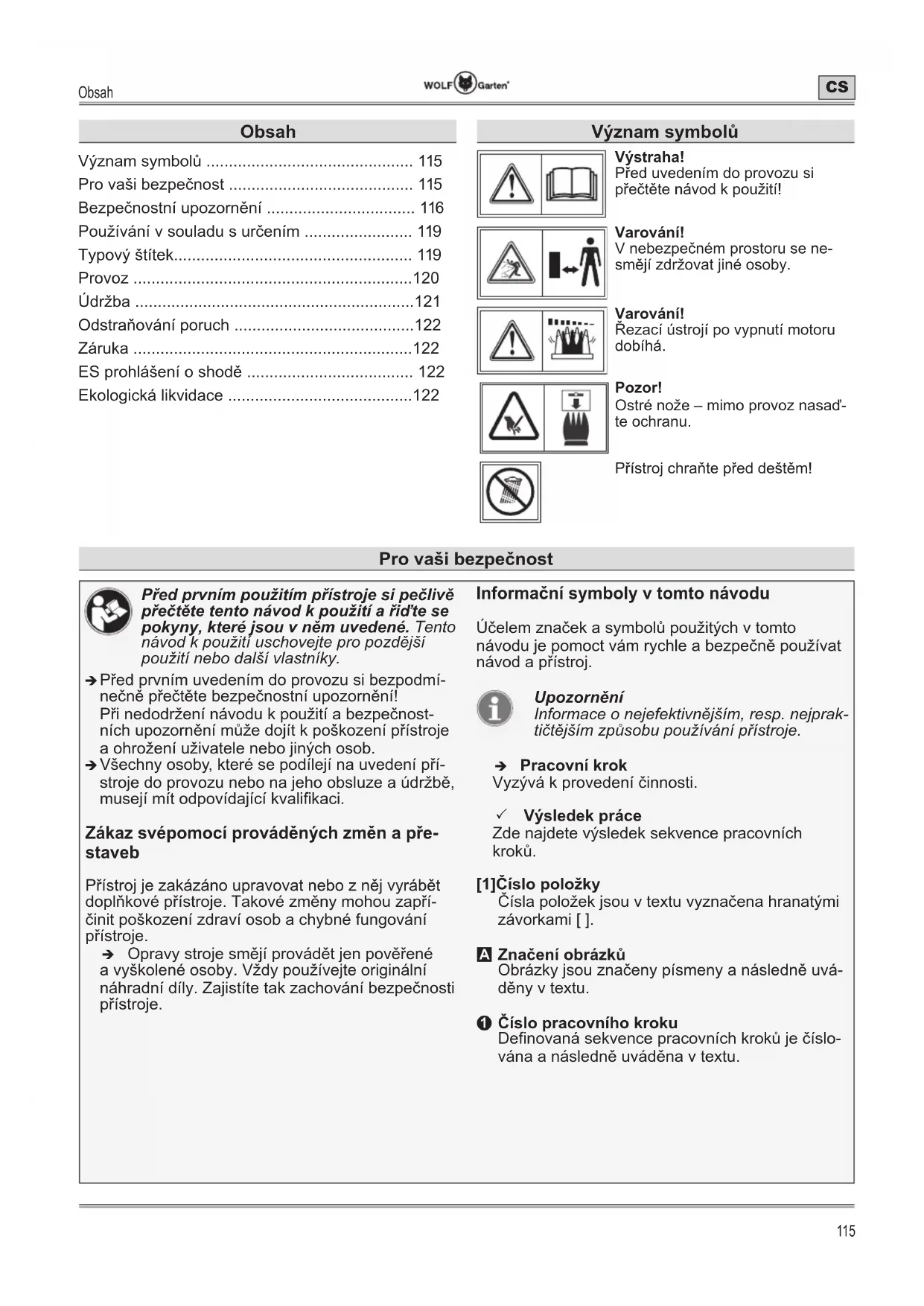

NÁVOD K OBSLUZE 30R Wolf Garten
CS Český 115 (Originalní návod k obsluze)
Pro vaši bezpečnost 115
Bezpečnostní upozornění 116
Používání v souladu s určením ...... 119
Typový štítek.... 119
Provoz 120
Údržba 121
Odstraňování poruch ....122
Záruka 122
ES prohlášení o shodě 122
Před uvedením do provozu si přečtěte návod k použití!
Varování!
V nebezpečném prostoru se ne-smějí zdržovat jiné osoby.
Varování!
Řezací ústrojí po vypnutí motoru dobíhá.
Pozor!
Ostré nože – mimo provoz nasadte ochranu.
Přístroj chraňte před deštěm!
Pro vaši bezpečnost
Před prvním použitím přístroje si pečlivě přečtěte tento návod k použití a říd'te se pokyny, které jsou v něm uvedené. Tento návod k použití uschovejte pro pozdější použití nebo další vlastníky.
→ Před prvním uvedením do provozu si bezpodmínečně přečtěte bezpečnostní upozornění!
Při nedodržení návodu k použití a bezpečnostních upozornění může dojít k poškození přístroje a ohrožení uživatele nebo jiných osob.
→ Všechny osoby, které se podílejí na uvedení přístroje do provozu nebo na jeho obsluze a údržbě, musejí mít odpovídající kvalifikaci.
Zákaz svépomocí prováděných změn a přestaveb
Přístroj je zakázáno upravovat nebo z něj vyrábět doplňkové přístroje. Takové změny mohou zapříčinit poškození zdraví osob a chybné fungování přístroje.
→ Opravy stroje smějí provádět jen pověřené a vyškolené osoby. Vždy používejte originální náhradní díly. Zajistíte tak zachování bezpečnosti přístroje.
Informační symboly v tomto návodu
Účelem značek a symbolů použitých v tomto návodu je pomoct vám rychle a bezpečně používat návod a přístroj.
Upozornění
Informace o nejefektivnějším, resp. nejpraktičtějším způsobu používání přístroje.
→ Pracovní krok
Vyzývá k provedení činnosti.
√ Výsledek práce
Zde najdete výsledek sekvence pracovních kroků.
[1]Číslo položky
Čísla položek jsou v textu vyznačena hranatými závorkami [ ].
A Značení obrázků
Obrázky jsou značeny písmeny a následně uváděny v textu.
① Číslo pracovního kroku
Definovaná sekvence pracovních kroků je číslována a následně uváděna v textu.
Bezpečnostní upozornění
Stupně nebezpečnosti výstražných upozornění
V tomto návodu k použití používáme jako upozornění na potenciálně nebezpečné situace následující stupně nebezpečnosti:
NEBEZPEČÍ!
Upozorňuje na bezprostředně hrozící nebezpečnou situaci, která při nedodržení uvedených pokynů zapříčiní těžké nebo dokonce smrtelné poranění.
VÝSTRAHA!
Upozorňuje na potenciálně nebezpečnou situaci, která při nedodržení uvedených pokynů může zapříčinit těžké nebo dokonce smrtelné poranění.
POZOR!
Upozorňuje na potenciálně nebezpečnou situaci, která při nedodržení uvedených pokynů zapříčiní lehké nebo drobné poranění.
Oznámení!
Upozorňuje na možnou škodlivou situaci, které je nutné zamezit, aby nedošlo k věcným škodám.
Struktura bezpečnostních upozornění
NEBEZPEČÍ!
Druh a zdroj nebezpečí!
Následky při nedodržení
Opatření pro zamezení vzniku nebezpečí
Bezpečnost na pracovišti
Pracovní prostor udržujte v čistém a dobře osvětleném stavu. Nepořádek na pracovišti nebo neosvětlený pracovní prostor může zapříčinit úrazy.
S elektrickým přístrojem nepracujte v prostředí, v němž hrozí nebezpečí výbuchu nebo ve kterém se nacházejí hořlavé kapaliny, plyny či prach. Elektrický přístroj produkuje jiskření, které může zapálit prach nebo výpary.
Během používání elektrického přístroje zamezte přístupu dětí a jiných osob. V případě odvrácení pozornosti byste mohli nad přístrojem ztratit kontrolu.
Elektrická bezpečnost
Dojde-li k poškození nebo přerušení kabelu, ihned vytáhněte sit'ovou zástrčku.
Připojovací zástrčka elektrického přístroje musí odpovídat používané zásuvce. Zástrčka se nesmí nijak pozměňovat. S elektrickými přístroji vybavenými ochranným uzemněním nepoužívejte zástrčkové adaptéry.
Nepozměněné zástrčky a odpovídající zásuvky snižují nebezpečí úrazu elektrickým proudem.
Zamezte tělesnému kontaktu s uzemněnými povrchy například potrubí, topení, sporáků nebo chladniček. Uzemněnému tělu hrozí zvýšené nebezpečí úrazu elektrickým proudem.
Elektrické přístroje chraňte před deštěm a vlhkem. Vniknutí vody do elektrického přístroje zvyšuje nebezpečí úrazu elektrickým proudem.
Kabel nepoužívejte k účelům, k nimž není určen, například k přenášení či zavěšování elektrického přístroje nebo k vytahování zástrčky ze zásuvky. Kabel chraňte před vysokými teplotami, olejem, ostrými hranami nebo pohybujícími se díly přístroje. Poškozené nebo spletené kabely zvyšují nebezpečí úrazu elektrickým proudem.
Nabíjejte pouze akumulátory WOLF-Garten. Napěti akumulátoru musí odpovídat nabíjecímu napětí nabíječky. Není-li tomu tak, hrozí nebezpečí požáru a výbuchu.
Přístroj udržujte v čistotě. V případě znečištění hrozí nebezpečí úrazu elektrickým proudem.
Bezpečnost osob
Tento prístroj nesmějí používat osoby s omezenými tělesnými, smyslovými nebo duševními schopnostmi nebo nedostatečnými zkušenostmi a vědomostmi, ani pokud jsou pod dohledem nebo byly poučeny ohledně bezpečného používání prístroje a porozuměly rizikům s tím spojeným.
S prístrojem si nesmějí hrát děti.
Čištění a uživatelskou údržbu nesmějí provádět děti.
Přístroj nepoužívejte s vadnými nebo nenamontovanými bezpečnostními zařizeními.
Bezpečnostní upozornění
Při práci s elektrickým přístrojem se soustřed’te, dávejte pozor na to, co děláte, a postupujte s rozumem. Elektrický přístroj nepoužívejte, jestliže jste nadměrně unavení nebo pod vlivem drog, alkoholu či léků.
Chvilka nepozornosti při používání elektrického přístroje může zapříčinit závažné poranění.
Vždy používejte osobní ochranné pomůcky a ochranné brýle. Používání osobních ochranných pomůcek, jako je respirátor, protiskluzová bezpečnostní obuv nebo ochrana sluchu (v závislosti na druhu a způsobu používání elektrického přístroje), snižuje nebezpečí poranění.
Před zapnutím elektrického přístroje odstraňte seřizovací nástroje nebo klíče na šrouby. Nástroj nebo klíč, který se nachází v rotující části přístroje, může zapříčinit poranění.
Vyvarujte se nepřirozeného držení těla. Stůjte stabilně a neustále zachovávejte rovnováhu. To vám umožní lépe ovládat elektrický přístroj v případě nečekaných situací.
Nikdy neběhejte, vždy se pohybujte klidnou chůzí vpřed.
Noste vhodný oděv. Nenoste volný oděv nebo šperky. Zamezte tomu, aby vlasy, oděv nebo rukavice příšly do styku s pohybujícími se částmi přístroje. Volný oděv, šperky nebo dlouhé vlasy mohou být zachyceny pohybujícími se částmi přístroje.
Vždy počkejte, než se žací nástroj zastaví.
Za následujících okolností přístroj vypněte a odstraňte akumulátor. Přesvědčte se, zda se zcela zastavily všechny pohybující se části:
- než začnete uvolňovat zablokování;
- než začnete provádět čištění, údržbu nebo nastavování;
- než začnete kontrolovat, zda nedošlo k poškození přístroje, například po nárazu do cizího tělesa.
Používání a ošetřování elektrického přístroje
Přístroj nepřetěžujte. K práci používejte vhodný elektrický přístroj. Použití vhodného elektrického přístroje usnadňuje práci v příslušném výkonnostním rozsahu a je též bezpečnější.
Nepoužívejte elektrické přístroje s vadným vypínačem. Elektrický přístroj, který se už nedá zapnout nebo vypnout, je nebezpečný a musí být opraven.
Nepoužívané elektrické přístroje uchovávejte mimo dosah dětí. Přístroj nenechejte používat osoby, které s ním nejsou obeznámeny nebo si nepřečetly tyto pokyny. Elektrické přístroje používané nezkušenými osobami jsou nebezpečné.
Elektrickému přístroji věnujte nejvyšší péči. Kontrolujte, zda pohybující se části bezvadně fungují a nevzpřičují se, zda nedošlo k prasknutí či poškození některých částí nebo zda něco negativně neovlivňuje funkčnost přístroje. Před použitím přístroje nechejte poškozené díly opravit. Příčinou mnoha úrazů bývají špatně udržované elektrické přístroje.
➢ Řezací nástroje udržujte v ostrém a čistém stavu. Pečlivě udržované Řezací nástroje s ostrými řeznými hranami se méně vzpřičují a snáz se ovládají.
Elektrické přístroje, příslušenství, vložné nástroje atd. používejte v souladu s těmito pokyny. Berte ohled na pracovní podmínky a prováděnou činnost. Používání elektrických přístrojů k jinému než určenému účelu může vést k nebezpečným situacím.
Dojde-li k poškození nebo prerušení kabelu, ihned odpojte sit'ovou zástrčku od elektrické sitě.
➢Přístroj nechávejte opravovat pouze kvalifikovanými odbornými pracovníky, kteří při opravách používají výhradně originální náhradní díly. Zajistíte tak zachování bezpečnosti elektrického přístroje.
Používání a ošetřování přístroje napájeného akumulátorem
Akumulátor nabíjejte pouze nabíječkou doporučenou výrobcem.
V případě chybného použití může z akumulátoru vytéct kapalina. Vyvarujte se kontaktu s touto kapalinou. V případě náhodného kontaktu opláchněte postižené místo vodou. Pokud by kapalina zasáhla oči, vyhledejte také lékařskou pomoc. Kapalina vytékající z akumulátorů může podráždit či popálit pokožku.
Je zakázáno otevírat přístroje a vyndávat akumulátor. Hrozí nebezpečí poranění a požáru!
Bezpečnostní upozornění
Specifická bezpečnostní upozornění pro plotostřihy
S řezacími noži se nepřibližujte k žádné části těla. Při běžícím noži se nepokoušejte odstraňovat řezané křoviny nebo řezaný materiál držet. Vzpříčené křoviny odstraňujte jen při vypnutém přístroji. Chvíle nepozornosti při používání akumulátorových nůžek může zapříčinit závažné poranění.
Plotostřih prénášejte za rukojeť a se zastaveným nožem. Při prepravě nebo skladování na plotostřih vždy nasad’te ochranný kryt. Pečlivá manipulace s prístrojem snižuje nebezpečí poranění nožem.
Elektrický přístroj držte pouze za izolované rukojeti, protože řezací nůž se může dostat do styku se skrytým elektrickým vedením. Kontakt řezacího nože s vedením pod napětím může přivést elektrické napětí na kovové části přístroje, a způsobit tak úraz elektrickým proudem.
S řezacími noži se nepřibližujte ke kabelu. Během práce může být dojít k nechtěnému přestřihnutí kabelu skrytého v křoví.
Než začnete s prací, zkontrolujte, zda se v živém plotu nenacházejí skryté předměty, například drátěné pletivo. Zamezíte tak kolizi.
Doporučujeme používat proudový chránič se spouštěcím proudem do 30 mA.
Plotostřih držte bezpečně a pevně v rukách. Plotostřih během práce držte pouze za rukojeť.
Obecná bezpečnostní upozornění pro nůžky na trávu a keře a tvarovací nůžky
Plotostřih používejte ve stanovené soukromé oblasti k údržbě křovin, živých plotů, keřů a zatravněných ploch.
Akumulátorové nůžky z bezpečnostních důvodů nepoužívejte k drcení ve smyslu kompostování.
Akumulátorové nůžky byste neměli používat ve veřejných zařízeních, parcích, na sportovištích, ulicích atd., ani k zemědělským a lesnickým účelům.
Pracovní výšku zvolte tak, aby nůž nepřišel do styku se zemí.
Přístroj zapínejte teprve poté, co budete rukama a nohama dostatečně vzdáleni od řezacích nožů.
Upozorňujeme, že i u vybitých přístrojů vždy hrozí při zapnutí nebezpečí poranění v důsledku zbytkového nabití.
Přístroje nesmějí obsluhovat osoby mladší 16 let.
Tento prístroj nesmějí obsluhovat děti a osoby s omezenými fyzickými, smyslovými nebo duševními schopnostmi nebo s nedostatkem zkušeností a vědomostí.
Přístroj nesmějí používat ani osoby, které si nepřečetly tento návod k použití. Věk uživatele může být omezen místními předpisy.
Specifická bezpečnostní upozornění pro nůžky na trávu
Trávník před střiháním jeho plochy, resp. okrajů zbavte cizích těles, například větví, kamenů, drátů atd.
Přístroj používejte jen za denního světla nebo při dobrém umělém osvětlení.
Akumulátor
Nebezpečí požáru!
Akumulátory nikdy nenabíjejte v blízkosti kyselin nebo snadno hořlavých materiálů.
Akumulátor nabíjejte jen při okolní teplotě v rozsahu 10 °C do 45 °C. Po intenzivním namáhání nechejte akumulátor nejprve vychladnout.
Nabíječka
Nabíječku, která byla vystavena mokru, nezapojujte ve vlhkém stavu do zásuvky.
Nabíječku používejte jen v suchých prostorách.
Kabelové spoje rozpojujte pouze tažením za zástrčku. Tažením za kabel může dojít k poškození kabelu a zástrčky a ohrožení elektrické bezpečnosti.
Nabíječku nikdy nepoužívejte, došlo-li k poškození kabelu, zástrčky nebo samotného přístroje vnějšími vlivy. Nabíječku odneste do nejbližšího specializovaného servisu.
Nabíječku v žádném případě neotevírejte. V případě poruchy ji odneste do specializovaného servisu.
Bezpečnostní upozornění
Nebezpečí výbuchu!
Přístroj chraňte před vysokými teplotami a ohněm.
Nepokládejte ho na topná tělesa ani ho na delší dobu nevystavujte intenzivnímu slunečnímu záření.
Přístroj používejte jen při okolní teplotě v rozsahu od -10 °C do +45 °C.
Nebezpečí zkratu
Je zakázáno otevírat přístroj a vyndávat z něj akumulátor.
Přístroj se nesmí zkratovat a do zdířky pro připojení nabíječky se nesmějí strkat žádné předměty.
Používání v souladu s určením
Akumulátorové nůžky jsou určeny výhradně k údržbě okrajů trávníků, menších zatravněných ploch a keřů v soukromé oblasti. Jakékoliv použití nad tento rámec se považuje za použití v rozporu s určením.
Za škody způsobené použitím v rozporu s určením odpovídá uživatel.

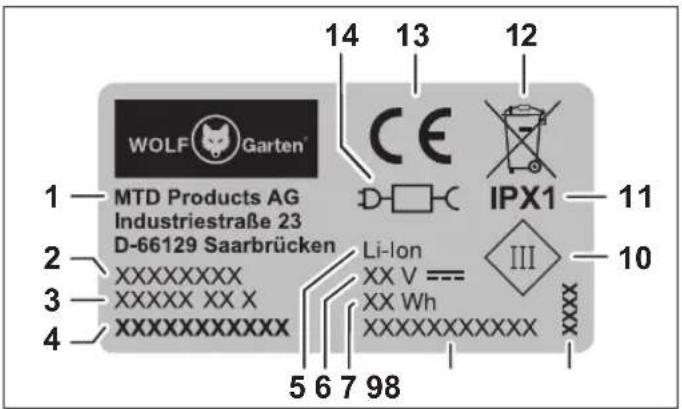

Typový štítek
Umístění
Typový štítek najdete na tělesu přístroje.
Uspořádání
2 Skupina zařízení
3 Název modelu
4 Číslo modelu
5 Typ akumulátoru
6 Jmenovité napětí, druh proudu
7 Příkon
8 Sériové číslo
9 Rok výroby
10 Třída ochrany
11 Druh krytí
12 Pokyny k likvidaci
13 Značka CE
14 Samostatná nabíječka

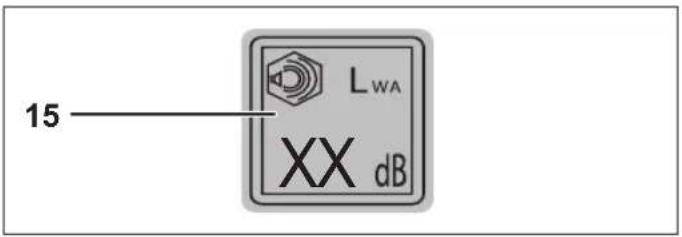

15 Garantovaný akustický výkon
Provoz
Ovládací prvky (obr. K)
1 Zdířka pro připojení nabíječky
2 Oko pro zavěšení
3 Vypínač
4 Nůž na keře (FINESSE 30 B)
5 Chranič nože
6 Nůž na trávníky (FINESSE 30 R)
7 Indikátor stavu nabití
8 Bezpečnostní spínač
9 Nabíječka
Nabíjení akumulátoru (obr. A)
VÝSTRAHA!
Nebezpečí poranění nebo věcných škod.
Výrobek nabíjejte jen v suchých prostorách.
Používejte pouze originální nabíječku WOLF-Garten!
VAROVÁNÍ!
Nebezpečí poranění nebo věcných škod.
Dejte pozor na správné sítové napětí!
Parametry nabíječky se musejí shodovat s údaji na typovém štítku přístroje.
Upozornění
Před prvním použitím je nutné nabít akumulátor.
→ Do zdířky pro připojení nabíječky na akumulátorových nůžkách připojte nabíjecí zástrčku A 1.
→ Nabíječku připojte k elektrické síti (230 VA)②.
Pokyny k indikátoru stavu nabití (obr. A ③)
- Červená LED dioda indikuje probíhající nabíjení.
- Zelená LED dioda indikuje dokončené nabíjení.
Zapnutí/vypnutí akumulátorových nůžek (obr. B C)
VAROVÁNÍ!
Nebezpečí poranění nebo věcných škod.
Používejte vhodnou ochranu očí a pevnou obuv.
Akumulátorové nůžky zapínejte pouze poté, co se rukama a nohama vzdálíte mimo dosah řezacího ústrojí.
→ Odklopte a sundejte chránič nože①, resp. chránič nože stáhněte B ②.
→ Bezpečnostní spírčč1 přesuňte dopředu a přidržte ho stisknutý.
→ Stiskněte vypíčč2.
→ Bezpečnostní spínač znovu uvolněe1.
→ Chcete-li akumulátorové nůžky vypnout, uvolněte vypínač C ②.
Všeobecná upozornění k akumulátoru:
V zájmu delší životnosti akumulátoru dbejte následujících bodů:
- Při nízkém napětí akumulátoru se snižuje rychlost chodu nůžek. V tomto případě je nutné dobít akumulátor.
- Lithium-ionotový akumulátor je nutné před dlouhým nepoužíváním (např. uskladněním) nabít.
• Doba nabíjení činí asi 4 hodin. - Lithium-ionotový akumulátor lze nabíjet v jakémkoli stavu nabití a nabíjení lze kdykoli přerušit bez poškození akumulátoru (akumulátor netrpí paměťovým efektem).
- Chcete-li zamezit samovolnému vybíjení akumulátoru, odpojte zástrčku nabíječky od akumulátorových nůžek, jakmile nabíječku odpojíte od elektrické sítě.
Tipy k tvarovému střihání okrasných dřevin (obr. I J)
→ Vyrobte si šablonu z lepeIlynebo jiného lehkého velkoplošného materiálu, s nímž lze snadno dosáhnout rovnoměrného zastřížení například do tvaru koule I.
→ Další šablony můžete vytvořit třeba tak, že z latěk a provázku J vyrobíte například kužel J.
Údržba
VÝSTRAHA!
Nebezpečí poranění protiběžnými noži.
Přístroj neotevírejte, v případě pochybností vždy vyhledejte specializovaný servis.
Před prováděním údržby a čištěním přístroje vyndejte akumulátor.
Nesahejte do běžících nožů.
Čištění
→ Nože po každém čištění očistěte a naolejujte (do-poručujeme použít multifunkční olej WD-40).
→ Akumulátorové nůžky po každém použití očistěte suchou utěrkou, resp. při silném znečištění kartáčem.
→ Po skončení zahradní sezony vyčistěte a namažte hnací mechanismus (viz „Čištění nebo výměna nožů“).
Oznámení!
Nůžky v žádném případě nepostřikujte vodou.
Servis
Přístroj nechávejte opravovat pouze kvalifikovanými odbornými pracovníky, kteří při opravách používají výhradně originální náhradní díly. Zajistíte tak zachování bezpečnosti elektrického přístroje.
Oznámení!
Jinou údržbu než tu, která je popsána v tomto návodu k použití, smí provádět pouze výrobce nebo jeho zástupci.
Čištění nebo výměna nožů (obr. D E F G H)
Upozornění
Nůž byste obecně neměli přebrušovat, nýbrž vyměňovat.
→ Nadzvedněte arefaci a kryt stáhněte směrem dozadu ②.
→ Vyndejte nůž z akumulátorových nůžek.
→ Plastový kroužek no7ünamažte vazelínou.
→ Očistěte viditelnou část pohonného mechanismu a rovněž ji namažte mazacím tukem.
→ Upevněte nože na krytu pohonného ústřejí
→ Kryt nasuňte na akumulátorové nůžky tak, aby se zajistil aretační prvek G H (nože se automaticky zajistí v pohonném mechanismu).
Skladování
→ Akumulátorové nůžky uchovávejte mimo dosah dětí.
→ Před přepravou a skladováním vždy nasadťe na nože chránič.
→ Lithium-ionotový akumulátor je nutné před dlouhým nepoužíváním (např. uskladněním na zimu) nabít.
→ Akumulátorové nůžky skladujte na suchém místě, kde teplota neklesá pod bod mrazu.
Odstraňování poruch
VÝSTRAHA!
Nebezpečí poranění nebo věcných škod
V případě pochybností vždy vyhledejte specializovaný servis.
Před každou kontrolou nebo prací přístroj vždy vypněte a odstraňte síťový kabel.
Přístroj neotevírejte, v případě pochybností vždy vyhledejte servis společnosti WOLF-Garten.
Akumulátorové nůžky před každou kontrolou nebo pracemi na noži vypněte.
| Problém Možná příčina Řešení | ||
| Nože se příliš zahřívají. Tupé nože. Kontaktujte specializovaný servis. | ||
| Motor neběží. | Vybitý akumulátor.Vadný akumulátor. | Nabijte akumulátor.Kontaktujte specializovaný servis. |
| Problémy při nabíjení akumulátoru. | Vadný akumulátor nebo nabíječka. | Kontaktujte specializovaný servis. |
Neklidný chod, silné vibrace přístroje. Poškozené nože. Vyměňte nože.
Náhradní díly a příslušenství
Obj. č. Název položky Rozměry
| 7080021 Nůž na keře kompletní Finesse 30B Č. Invox 23000400 |
| 7079021 Nůž na trávu kompletní Finesse 30R Č. Invox 23000500 |
| 7079072 Nabíječka Finesse 30R/RR2000 Č. Invox 66000101 |
Záruka
V každém státě platí záruční podmínky vydané naší společností nebo dovozcem. Poruchy na přístroji odstraníme v rámci záruky zdarma, je-li přičinou vada materiálu nebo výrobní vada. Chcete-li uplatnit nárok ze záruky, obraťte se na prodejce nebo nejbližší pobočku.
ES prohlášení o shodě
Další informace o přístroji najdete v samostatném ES prohlášení o shodě, které je součástí tohoto návodu k použití.
Elektrické přístroje, příslušenství a obaly by měly být předány k ekologické recyklaci.
Akumulátory/baterie:
Akumulátory/baterie nevyhazujte do domovního odpadu ani je neházejte do ohně či do vody. Akumulátory/baterie byste měli odevzdat do sběru, nechat recyklovat nebo ekologicky zlikvidovat.
Pouze pro státy EU: Elektrické nářadí nevyhazujte do domovního odpadu! V souladu s evropskou směrnici 2012/19/EU o odpadních elektrických a elektronických zařízeních a její implementací do národního právního řádu musí být nadále nepoužitelné elektrické nářadí tříděno a ekologicky recyklováno.
Obsah
Význam symbolov 123
Pre vašu bezpečnost......123
Bezpečnostné upozornenia....124
Typový štítok....127
Prevádzka....128
Údržba 129
Pred uvedením do prevádzky si prečítajte návod na použitie!
Opatrne!
Informačné symboly tohto návodu
Tu nájdete výsledok poradia krokov činnosti.
[1]Číslo pozície
① Číslo kroku činnosti
Definované poradie krokov činnosti je číslované písmenami a označené v texte.
Stupne nebezpečenstiev výstražných upozornení
Štruktúra bezpečnostných upozornení
NEBEZPEČENSTVO!
Druh a zdroj nebezpečenstva!
Následky pri nedodržaní
Bezpečnost' na pracovisku
Elektrická bezpečnost'
Nikdy nebežte, ale pohybujte sa dopredu pokojnou chôdzou.
Záhradnícke nožnice držte v ruke bezpečne a pevne. Záhradnícke nožnice držte počas práce iba za rukovát.
Pracovnú výšku si zvolte tak, aby sa nôž nedostával do kontaktu so zemou.
Akumulátory nikdy nenabíjajte v prostredí kyselín a l'ahko horl'avých materiálov.
Mokrú nabíjačku nepripájajte vo vlhkom stave do zásuvky.
Nabíjačku používajte iba v suchých priestoroch.
Nebezpečenstvo výbuchu!
Za škody pri použití v rozpore s určením ručí používatel'.
Typový štítok
Umiestnenie
1 Výrobca
2 Skupina strojov
3 Názov modelu
4 Číslo modelu
5 Typ akumulátora
6 Menovité napätie, druh prúdu
7 Výkon
8 Sériové číslo
9 Rok výroby
10 Trieda ochrany
11 Druh ochrany
12 Upozornenie na likvidáciu
13 Označenie CE
14 Samostatná nabíjačka
15 Akustický výkon garantovaný
Prevádzka
1 Zdierka nabíjania
2 Závesné pútko
3 Spínač ZÁP/VYP
4 Nôž na kríky (FINESSE 30 B)
5 Ochrana noža
6 Nôž na trávnik (FINESSE 30 R)
7 Ukazovatel' stavu nabitia
8 Bezpečnostný spínač
9 Nabíjačka
→ Konektor nabíjania zastrčte do zdierky nabíjania akumulátorových nožníc A 1.
→ Nabíjačku pripojte na siet'ové napätie (230 V \~) A ②.
Upozornenia k ukazovatel'u stavu nabitia (obr. A ③)
- červená LED zobrazuje proces nabíjania.
- zelená LED zobrazuje, že je proces nabíjania ukončený.
→ Vyklopte ochranu noža a odoberte B u①, resp. ochranu noža vytiahnite B ②.
→ Bezpečnostný spířčo posuňte dopredu a podržte ho stlačený.
→ Stlačte spínač ZAP/VCP2.
Nebezpečenstvo poranení protibežnými nožmi
| Objedn. č. Označenie výrobku Rozmery |
| 7080021 Nôž na kríky kompletný Finesse 30B Invox č. 23000400 |
| 7079021 Nôž na trávu kompletný Finesse 30R Invox č. 23000500 |
| 7079072 Nabíjačka Finesse 30R/RR2000 Invox č. 66000101 |
